Двойная розетка: комфорт и красота в доме

В помещении, где предстоит подключение сразу же нескольких электронных приборов, катастрофически не хватает розеток. Чтобы решить проблему, устанавливают двойную розетку.

Во-первых, это практично, а во-вторых –это более привлекательный вариант, чем подключение фильтра и других устройств. С каждым годом изделие совершенствуется и разрабатываются новые варианты с применением инноваций. Поэтому современный рынок предлагает большое разнообразие моделей, от чего и зависит вариант подключения приборов.

Когда целесообразно применять?

Когда предстоит подключение нескольких приборов, целесообразнее использовать двойную розетку. Выглядит такая лучше, чем две одинарных. Но стоит учитывать, что при подключении двух электроприборов стоит делить мощность электротока на два. Выбор в пользу двойной розетки – практичное решение, которое создаст максимальный комфорт, не навредив дизайну помещения.

Разновидности

Розетки классифицируются в зависимости от особенностей конструкции:

1. Закрытые и открытые модели. Первые рекомендуется использовать в комнатах для детей. Вторые же классические розетки без закрывающих шторок.
2. Варианты с заземлением или без него. В первом случае владелец дома обеспечит защиту от перепадов напряжения. Приборы будут в целости и сохранности.
3. Накладные и скрытые изделия. Первые устанавливаются взамен существующих розеток, а вторые монтируются во время ремонта, предусматривается их расположение еще при создании проекта.
4. Встречаются и запрограммированные модели, полярные или стандартные. Запрограммированные устройства включаются и отключаются согласно установленному таймеру. Но чем проще конструкция, чем меньше функционала, тем проще их установка. Выбор модели напрямую зависит от того будет ли монтаж производится своими усилиями или с помощью мастера.

Каждый тип со своей маркировкой, что позволяет подобрать подходящий вариант. Например, «А» указывает, что прибор американского производства, а вот «В» подтверждает наличие заземляющего контакта. Корпус каждой розетки выполнен из прочного термического пластика. С декоративной точки зрения используются вставки, изделия выполняются в разных цветах.

Накладная 2 х местная с заземлением

На корпус такой модели выводятся контакты, которые необходимы для защиты электроприборов. Защищает такая розетка и человека от возможного пробивания тока, который может случайно оказаться на пластиковом корпусе.

Для монтажа такой розетки не нужен дополнительный ремонт в квартире, она устанавливается взамен любой обычной модели.

Проходная сдвоенная с крышкой

Условия эксплуатации прибора тоже определяют его выбор. Корпус устройства с закрывающейся крышкой, что позволяет защитить контакты от влаги. Маркируется такое изделие IP-44. Если же розетка будет использоваться на улице, стоит обратить внимание на изделие с маркировкой P-55. Прочный корпус защищает от влаги и пыли.

Внутренней установки

Внутренняя установка требует планирования размещения устройства еще во время ремонтных работ. В таких вариантах отверстия скрыты за шторками, которые в момент подключения сдвигаются в сторону. Такие розетки заземлены, ведь в помещении могут находиться детки. Только при одновременном нажатии срабатывают шторки. Даже если просунуть в розетку инородный предмет, она не сработает, потому опасности совсем не несет. Поэтому модели закрытого плана настолько популярны среди разновидностей двойных розеток.

Как поставить и подключить?

Двойная розетка имеет один вариант конструкции – один подрозетник, монтажная часть и два разведенных клеммника.

Максимальная нагрузка на двойную розетку 16А. В противном случае рекомендуется устанавливать отдельное ответвление на каждую точку.

Чтобы установить прибор понадобится:

• крестовидная и плоская отвёртка;
• инструмент для чистки оплетки;
• изолента и пассатижи.

Чтобы защитить кабель при пожаре, провода устанавливаются в гофр. При последующей эксплуатации такой подход упрощает замену кабеля и не требует пробивания стен. Процесс монтажа требует проведения подготовительных работ.

Необходимо определить провода. В инструкции описывается соответствующий цвет, фазовый обычно окрашен в красный или коричневый. Заземление обычно зеленого или желтого оттенков. А вот голубой – нейтральный провод.

Но лучше предварительно провести проверку с помощью специальной отвёртки, которая на фазе загорится. Установка без заземления проходит намного проще.

Перед проведением работ, автоматы отключаются, чтоб обесточить линию и провести работы в безопасных условиях. В местах, где будет проводится установка тоже стоит проверить напряжение.

Подключение электрической двухместной накладной

В отличие от одинарной, такая модель с одним корпусом, но двумя разведенными клеммами. Первым делом необходимо раскрыть кабель для чего используется нож.

Удаляется внешняя изоляция. Провода не должны быть длинными, ведь это может помешать при последующей установке. В идеале оголять провода на 1 см. В целом запас провода не превышает 12 см (короткие удлиняют). Порядок проведения работ простой:

1. Ослабьте клеммы, которые предназначены для фиксации проводов.
2. После установки проводов, закрутите болты с помощью отвертки. Убедитесь в надёжности крепления и только после этого подключайте электричество.

Обязательно уложите провода в стакан, ведь со временем изоляция провода может нарушиться. Сверните так, чтобы не было сильных загибов. Не должны они находиться и под крепежными болтами в подрозетнике. Для крепления используются лапы или саморезы, что является завершающим этапом установки. Коробку розетки выравнивают с помощью уровня и закрепляют. После крепления декоративной накладки розетка готова к использованию.

Как подключить внутренние с заземлением

Установка такая же, как и в первом случае, только задействуется еще один провод, поэтому разобраться  удастся самостоятельно. Схема монтажа простая: кабель заземления фиксируется к центральной или верхней клемме.

В таком случае фаза размещается справа, ноль (нейтраль) — слева. Сам подрозетник устанавливается просто, закручиваются болты по часовой стрелке. В процессе эксплуатации корпус ослабевает, поэтому его рекомендуют дополнительно обработать алебастром.

Советы

При установке каждый пользователь должен следовать таким рекомендациям:

1. Провод, который используется для подключения розетки должен быть из такого же материала, что и магистральный кабель. Если кабель из алюминия, то и перемычка из алюминия.
2. Перед проведением работ отключите автоматы и проверьте специальным прибором напряжение в месте предстоящей установки.
3. Подбирайте целый блок, тогда не придется проводить дополнительные ремонтные работы. Розетка ставится на место бывшей.
4. Для квартиры где маленькие дети лучше подобрать закрытые модели, что гарантирует безопасность.
5. При подключении важно ничего не напутать и не присоединить фазу и ноль к одному контакту. В таком случае произойдет короткое замыкание, что опасно для дома.
6. Чтобы продлить срок службы розетки, запаивают оголенные концы или же используют латунный контакт.

Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки. В сети таких роликов много и каждый найдет свой вариант.

Двойная розетка – альтернатива обычной, что позволяет подключить сразу два прибора. Она имеет особую конструкцию, которая и определяет способ установки. Но процесс настолько простой, что установка не составит труда, даже для неспециалиста. Определившись с моделью розетки, не забывайте о безопасности при подключении. На рынке представлен широкий выбор от популярных производителей, поэтому каждый отыщет надежную модель.

Полезное видео

Как правильно подключить двойную розетку с заземлением

Розетка с двойным разъемом предоставит возможность одновременно питать два прибора, подключенных в отдельные электроточки. К тому же для каждой из них не нужно тянуть кабель, да и пользоваться удобнее благодаря сгруппированному расположению.

С установкой без проблем можно справиться самостоятельно, если учесть приведенные нами рекомендации. Мы готовы поделиться тонкостями выполнения электромонтажных работ. В подробностях расскажем и покажем вам, как подключить двойную розетку, как обустроить гнездо для электрической точке и обеспечить безопасность эксплуатации.

Информация, предложенная к ознакомлению, дополнена пошаговыми фото-руководствами, наглядными иллюстрациями и видео, разъясняющими нюансы установки и подключения силовых устройств.

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных , «ABB», «Legrand».

Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Когда появляется необходимость ставить двойную розетку

В некоторых случаях розетка на 2 гнезда является вынужденной мерой, особенно для квартир, построенных в середине-конце прошлого века. Их особенностью была крайне неудобная схема расположения электроприборов. В большинстве случаев один из них оказывался за корпусной или мягкой мебелью, а в распоряжении хозяев оставалась одна точка в углу комнаты. Устанавливать в таких местах длинные наружные колодки непрактично и не эстетично. Это приведет к тому, что со временем к ним протянется шлейф из проводов, никак не вписывающихся в интерьер. Лучшим выходом в таких ситуациях является установка двойных встраиваемых розеток.

Преимущества такого решения следующие:

• Изделия имеют один корпус. Нет необходимости делать вставки и перемычки с помощью скруток. Кабель сохраняет свою целостность после монтажа и подключения устройства.
• Общая крышка для обоих гнезд. Это не только эстетично, но и практично. Чтобы поставить крышки при установке сдвоенных розеток, потребуется расширять отверстия в стене для увеличения расстояния между монтажными колодками. В любом случае между внешними накладками останется щель, которая никак не украсит стену.
• Нет необходимости сверлить отверстие под двойной подрозетник. Двойные конструкции отлично помешаются в стандартные стаканы в стенах. Их монтажные колодки соответствуют размерам одинарных изделий.
• Простота установки. Подключить розетку на два гнезда также легко, как и устройство с одним входом. Суппорт и подпружиненные лапки обеспечивают точное позиционирование и прочную фиксацию механизма.

Если в кабеле имеется провод заземления, рекомендуется приобретать розетки электрические внутренние двойные, у которых имеется соответствующий контакт. Заземлять электроприборы рекомендуется не только в целях безопасности. Подключение этого провода позволит избавиться от фона и треска, издаваемого динамиками бытовой техники.

Схема подключения трехфазной розетки

Схема подключения выбирается в соответствии с используемыми бытовыми приборами. Большинство из них подключаются к обычным розетками на 220 В. Однако, существует оборудование, для которого может понадобиться именно трехфазная розетка.

На входе устанавливается трехполюсный автоматический выключатель на 40 ампер. К нему подключаются три фазных и один нулевой провод. После автомата устанавливается такой же трехфазный счетчик. Далее фазы распределяются по нагрузкам, в том числе к ним подключаются и розетки трехфазные силовые. Для прокладки линий внутри помещений применяются провода и кабели только с медными жилами. В наружных сетях допускается использование кабельно-проводниковой продукции с алюминиевыми жилами.

Схема подключения предусматривает наличие разноцветной изоляции, промаркированной в соответствии с их назначением.

• Желто-зеленым цветом обозначается заземляющий провод РЕ
• Голубым цветом – нулевой рабочий провод
• Фазные провода L1, L2 и L3 могут обозначаться любыми цветами, чаще всего – красным, черным и белым.

Эта маркировка является обязательной для всех стандартных многожильных проводников. Если подключается розетка трехфазная 16А с 4 контактами, в этом случае в схеме отсутствует заземляющий провод, а вместо заземление оборудования выполняется его зануление. Такое подключение известно, как TN-C система, объединяющая защитный и нулевой проводники по всей длине электрической цепи.

В соответствии с целевым использованием, силовые розетки могут быть подключены по отдельности, каждая из которых отходит от силового щита или целыми группами по шлейфовой схеме. Подобная схема требует обязательного соблюдения полярности при подключении контактов. В противном случае, при разной полярности контактов, роторы электродвигателей будут вращаться в разных направлениях, в результате агрегаты очень быстро выйдут из строя.

Как выбрать хорошую двойную розетку

При выборе товара следует обращать внимание на следующие критерии:

• Соответствие размера монтажной коробки стандартным отверстиям в стенах. Желательно поставить двойную розетку в один подрозетник без проведения дополнительных бурильных работ по его расширению или углублению.
• Степень защиты. Для семьи, где нет детей, достаточно обычных моделей с показателем IP22. Изделия со степенями защиты IP33 и IP43 оснащены шторками, защищающими контакты от брызг и проникновения твердых предметов. Для санузла и кухни лучше брать розетки IP44, которые не боятся брызг и текущих по стене струй воды.
• Стандарт контактов. Следует останавливаться на F или C. Изделия этого типа приспособлены под все разновидности штекеров, оснащены контактом для подключения заземления.

Имеет значение цвет изделия. Необязательно брать стандартные белые розетки. Чтобы оригинально обыграть интерьер, можно купить товар синего, красного, желтого или любого другого цвета.

Краткий обзор характеристик и цен

На отечественном рынке электрических товаров представлен широкий выбор моделей розеток с двумя входами. Продукция различается по дизайну, техническим характеристикам и ценам.

Наиболее популярные изделия:

• Legrand Valena — заземление, винтовые клеммы, 16 А, IP20, 375 руб;
• Legrand Valena Allure — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 650 руб;
• Legrand Etika — заземление, винтовые клеммы, 16 А, IP20, 185 руб;
• Legrand Quteo — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 220 руб;
• Legrand Quteo — заземление, винтовые клеммы, защита от воды, 16 А, IP44, 525 руб;

Ассортимент продукции состоит из механизмов с белыми и цветными крышками.

Подготовка к подключению розетки.

Чтобы подключить самостоятельно розетку к электрической сети нужно подготовить следующее:

• определиться с выбором типа розетки и приобрести её;
• проложить провод к месту расположения будущего разъёма электросети;
• подготовить необходимый для монтажных работ инструмент;
• выполнить пошаговую инструкцию, которая описана ниже.

Сегодня в магазинах представлен широкий выбор разнообразных розеток для любых помещений, в различном исполнении:

• наружные;
• внутренние;
• одинарные, двойные, тройные и т.д.;

Больших отличий при подключении того или иного вида розеток нет. Разница лишь в способах их установок.

Рис.2 — исполнение розеток

Подрозетники – это коробки, изготовленные из пластмассы или материала не проводящего ток и стойкого к воспламенению. Для его установки требуется наличие ниши в стене.

Закреплять подрозетник необходимо очень прочно, чтобы розетка вместе с ним не вывалилась из места установки. Это правило нужно обязательно учесть, т.к. многие не выключают приборы из сети, взявшись за вилку, а тянут её из розетки за шнур.

Рис.3 — подрозетники

Монтаж двойной розетки

Чтобы разобраться, как установить двойную розетку в стену своими руками, необходимо изучить устройство этой конструкции.

Условно ее можно разделить на 3 части:

• Кабель. В зависимости от проекта здания он может состоять из 2 или 3 жил. В старых строениях установлена проводка с белой изоляцией. Находить ноль и фазу приходится опытным путем с помощью измерительных приборов. В новых домах проложен трехцветный кабель, где изоляция у земли зелено-желтого, фазы — коричневого, а нуля — синего цвета.
• Монтажная коробка, в разговоре — подрозетник. Представляет собой пластиковый стакан с отверстиями для проводов. Глубина цилиндров составляет 40 и 60 мм. Второй вариант более удобен, так как дает возможность сделать скрытую установку дополнительного оборудования (диммеров, датчиков, реле). В стене монтажная коробка держится за счет вяжущих свойств штукатурки.
• Корпус с крышкой. Корпус изготавливается из термостойкой пластмассы. На нем закреплен суппорт, шина из двух латунных пластин образующих контакты, гайки, винты и клеммы. По бокам находятся подпружиненные лапки с винтами настройки положения.

Чтобы правильно собрать розетку, необходимо иметь индикатор, прямую и крестовую отвертку.

В один подрозетник

Данный процесс не представляет собой особой сложности даже для начинающего мастера. Если изделие изготовлено по мировым стандартам ширины и глубины корпуса, проблем при монтаже возникнуть не должно. Нужно определить, где фаза, и почистить стакан от мусора. Чтобы предотвратить проникновение домашних насекомых из соседских квартир, рекомендуется заделать силиконом канал, в котором проложен кабель. Если позволяет место, дно стакана можно закрыть войлоком для лучшей звукоизоляции.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Последовательность установки двойной розетки

Для работы с электричеством необходимо использовать инструменты с изоляцией, защищающей от напряжения 1000 В. Под ноги целесообразно положить резиновый коврик с таким же уровнем защиты. Перед отключением электричества следует проверить его наличие на проводах, проходящих в стенах. Это нужно для того, чтобы не делать ненужную работу на неисправной линии.

Далее приведен пошаговый алгоритм установки двойной розетки.

Демонтаж старого устройства

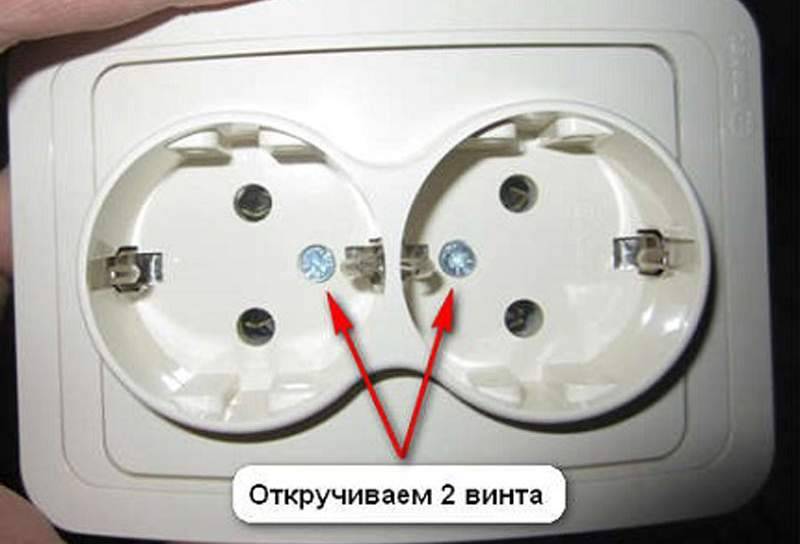

Снятие бывшей в употреблении розетки проводится в такой последовательности:

1. Снимается крышка.
2. Аккуратно удаляются наплывы штукатурки и края обоев.
3. Ослабляются лапки, корпус извлекается из стакана.
4. Остается ослабить контактные болты и извлечь из них жилы.

Старое изделие выбрасывается или пускается на запчасти.

Новый подрозетник

Если подрозетник проржавел или деформирован, его следует заменить.

1. Стенку стакана нужно согнуть внутрь, захватить плоскогубцами и вытащить из отверстия.
2. Заизолировать концы провода и очистить проем от мусора.
3. Провести замеры, при необходимости довести размер отверстия до нужных параметров.
4. Просунуть провод в отверстия монтажной коробки, после чего вставить ее в проем, в который заранее нанесена шпаклевка.
5. Утопить стакан на нужную глубину, выровнять его по горизонтали.

Продолжать работу можно, когда раствор полностью затвердеет.

Подготовка к подключению

Перед тем как подсоединить корпус к линии, необходимо выровнять стену и сточить выступающие фрагменты монтажной коробки. Затем нужно обрезать изношенные участки жил, снять изоляцию с концов проводов. Если они медные, необходимо их пропаять. Алюминиевые жилы обрабатываются контактной пастой, которая снимает оксидную пленку с алюминия и в дальнейшем защищает от повторного окисления

Как подключить провода

Перед подключением проводов их концам нужно придать такую форму, чтобы они свободно входили в контактные отверстия.

Схема соединения следующая:

• фаза — слева;
• земля — посередине;
• ноль — справа.

Крепление стоит начинать с центра, крепко затягивая болты на каждой клемме. После этого кабелю нужно придать форму спирали, чтобы он компактно сложился при установке корпуса.

Установка изделия

Корпус изделия аккуратно вставляется в монтажную коробку и прихватывается к ней саморезами. После этого механизм выравнивается, саморезы затягиваются. Проводится затягивание болтов регулирующих положение лапок. Заключительным этапом является установка крышки. После этого можно подавать напряжение и пользоваться новой розеткой.

Как устроена розетка, как и какими инструментами заменить при поломке. Правила безопасности, советы профессионалов, об этом и многом другом в статье ниже.

Пошаговый процесс установки розетки своими руками

Извлечение старой конструкции

1. Обесточиваем розетку, отключая все переключатели в электрощите. Чтобы убедиться в том, что тока в розетке нет, используйте мультиметр – электроизмерительный прибор.
2. Приступая к разбору старой конструкции, первым делом необходимо выкрутить шурупы и убрать верхнюю часть корпуса. Крышка устройства изготавливается из пластмассы, обычно ее фиксируют два винта.
3. Под крышкой находится внутренний механизм розетки, с которым далее осуществляется работа.
4. Рабочую часть изделия также снимают, выкручивая шурупы. При этом следует аккуратно придерживать часть старой розетки.
5. С помощью ножа необходимо на 10 мм оголить провода.
6. Новое устройство также необходимо разделить на 2 части – основу и крышку.

Замена подрозетника

Иногда необходимо не только установить конструкцию, но и заменить подрозетник в точке. Потребность в замещении оборудования может возникнуть по ряду причин: подрозетник покрылся трещинами, сломался или, оказалось, что он не надлежащим образом выполнял свои функции.

Установка нового устройства не вызовет особых трудностей. После изъятия старого оборудования необходимо соблюдать определенный порядок действий:

1. Извлечь старый прибор можно, выкрутив шурупы, фиксирующие его в стене.
2. Чтобы вытащить его из стены, нужно поддеть его ножом (при установке подрозетника в гипсокартонной стене). Если в помещении стены из бетона и кирпича, извлечь механизм можно с помощью пассатижей или отвертки.
3. В новый подрозетник вдевают провода. Важно перед покупкой нового устройства замерить диаметр отверстия или старой конструкции, так как габариты подрозетников могут различаться.
4. Для фиксации устройства в стене используют гипсовый раствор, который изготавливается согласно инструкции, приложенной к продукту.
5. После высыхания раствора можно приступать к установке розетки.

Установка новой розетки

При работе с двойной розеткой действия производятся путем подсоединения обоих элементов конструкции к одной линии проводки. В один из них подводят 6 проводов, а во второй шлейф из 3 основных проводов.

Это означает, что один элемент розетки будет принимать ток и впоследствии передавать его другому.

Схема соединения

1. Перед тем, как монтировать новое устройство, специалисты советуют разделать концы проводов заново. С помощью кусачек их нужно укоротить примерно на сантиметр, после чего очистить от изоляции концы.
2. Если провод многожильный, его необходимо подкрутить плотнее.
3. Внутреннюю часть нового изделия необходимо аккуратно вставить в подрозетник, чтобы розетка ровно вошла в отверстие.
4. Крепко прижимая деталь к стене, нужно закрутить шурупы и зафиксировать прибор в подрозетнике.

Устройство розеток

У большинство типов розеток сходное устройство. Основа — пластмассовое или керамическое основание, в котором расположены клеммы для подключения и крепежные элементы. К основанию устройства крепится лицевая панель, выполняющая защитные и декоративные функции.

Электрическую часть розеток составляют металлические клеммы, у которых с одной стороны фигурная пружинная часть для плотного контакта со штырем вилки, а с другой зажимной элемент для подключения проводов. Чаще используется винт с пружинной шайбой. Металлических клемм три. Две расположены симметрично для подключения нулевого и фазного проводников, а третья для подключения заземления.

Для крепления розетки в стене используются изогнутые лапки, которые раздвигаются в стороны и упираются в стенки подрозетника при затягивании крепежных винтов. Для надежной фиксации конец лапок оформляется в форме «ласточкиного хвоста». Современные розетки также крепятся саморезами к верхней части подрозетника.

Подключение двойного выключателя и розетки

Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах. Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.

Как самостоятельно снять старую розетку со стены и монтировать новую

Для того, чтобы заменить розетку, требуется предпринять некоторые предварительные действия и подготовить необходимый инструмент. Работа состоит из нескольких этапов:

• снятие декоративной панели;
• ослабление винтов, крепящих жилы проводов;
• снятие крепежных элементов и ослабление разжимных лапок;
• собственно, демонтаж.

Установка новой розетки производится в обратном порядке.

Инструменты

Для демонтажа и установки розетки обязательно наличие следующего инструмента:

• отвертки с плоским и крестообразным лезвием;
• нож для зачистки изоляции;
• бокорезы;
• пассатижи.

Несоответствие размеров приведет к срыву шлица, что затруднит дальнейшую работу.

Правила безопасности

Процесс демонтажа

В первую очередь снимают декоративную крышку. Разные производители используют свои способы крепления крышки к основанию розетки, но наиболее часто применяется один или два винта, расположенных между отверстиями для штырей вилки. Для того, чтобы винты не потерялись, с обратной стороны они могут удерживаться фиксирующими шайбами.

Часто применяют крепление крышки при помощи защелок. Здесь нужна аккуратность, чтобы не повредить защелки.

Рекомендуют сначала высвободить основание розетки из стены, а затем отсоединять провода. В старых розетках винты сильно прикипают к клеммам и часто невозможно открутить их, держа розетку «на весу». Отвертка при этом может сорваться и нанести травму.

Проще ослабить винты, пока еще корпус закреплен на стене. Затем вынуть корпус и окончательно отсоединить провода.

Важно не прилагать к жилам изгибающих усилий, поскольку изоляция старых проводов хрупкая и может потрескаться или осыпаться. Алюминиевые проводники могут переламываться, а наращивать их внутри стены нельзя. Придется менять участок проводки между розеткой и распределительной коробкой.

Этапы работ с наружным устройством

Наружные розетки отличаются тем, что их основание не утапливается вглубь, а крепится к наружной поверхности.

При установке новой розетки нельзя сильно притягивать ее к поверхности, чтобы не сломать корпус. Если под головки винтов подложить пластиковые шайбы, то риск поломки можно снизить.

Присоединение нового механизма к жилам

Перед установкой новой розетки подготавливают концы кабеля и место крепления розетки. Длина проводников должна быть такой, чтобы свободно подсоединить их к клеммам. Не страшно, если будет некоторый запас по длине. Провода нужно аккуратно раздвинуть в противоположные стороны от основания розетки к стенкам подрозетника.

Перед установкой новой розетки концы жил зачищают от окислов. Изогнутые части выравнивают пассатижами. Длина зачищенной части должна быть такой, чтобы провод полностью входил в крепежную часть клеммы, не оставляя снаружи оголенной части. При необходимости жилу укорачивают при помощи бокорезов. При обламывании жил нужно снять изоляцию на необходимую длину. Для снятия изоляции нельзя использовать пассатижи или бокорезы, поскольку жила, передавленная режущими гранями инструмента, переломиться. Особенно это касается алюминиевых проводов.

Для зачистки используют острый нож, а сам процесс ведут так же, как и при заточке карандаша, подрезая изоляцию под острым углом к поверхности жилы.

Особенности демонтажа старой тройной или двойной розетки

Демонтаж дойной или тройной розетки без особых отличий, поскольку данный тип розеток с таким же количество клемм для подключения, как и обычная.

Вся коммутация произведена конструктивно в самом основании устройства. Разница может заключаться в размерах подрозетника, но для демонтажа и последующей установки это не принципиально.

При соблюдении приведенных рекомендаций, работы с домашней электропроводкой не требуют специального образования и опыта. Главное – соблюдение требований техники безопасности. Нельзя работать без отключения электричества. Нужно иметь необходимый инструмент (список в статье выше), и тогда можно без дополнительных затрат получить желаемый результат.

Французская двойная розетка 16А 250В~ с защитным устройством и винтовым зажимом красная Simon 500 Cima

Переменные de unidades de obras —> -false-false

Серии: Саймон 500 Чима

Версия: Двойной

Интенсивность: 16 ТОПОР

Вольтаж: 250 В~

Количество розеток: 2

Количество модулей: 2

Заканчивать: Красный

Формат: Франческа

Моноблок: Нет

Доступно в: Немецкий и французский формат

Тип терминального соединения: Винт

Количество терминалов: 3 входа и 3 выхода

Количество соединений на терминал: 2 соединения на терминал

Тип механизма: Вставка

Функция индикатора: Нет

Можно связать: Да, используя аксессуар 50000996-039

Наличие КОМПЛЕКТА: Нет

Совместимость: Корпуса Simon 500 Cima

Содержимое упаковки: Двойная розетка с крышкой и инструкцией по установке

Габаритные размеры: 100 х 50 мм

Глубина: 46 мм

Допустимое сечение кабеля: От 1,5 до 2,5 мм

Необходимость зачистки кабеля: 12 мм

Термостойкость: +125 ºC (в соответствии со стандартом IEC 60695-10-2)

Тушение: +850 ºC / 30 секунд (GWFI в соответствии со стандартом IEC 60695-10-2)

Изоляционное сопротивление: >

5МОм при 500В

Диэлектрическая прочность: Без отверстий и контуров, с 2000 В при 50 Гц в течение 1 минуты

IP-рейтинг: 20

РАЛ: 3002

Материал изготовления: Металлические компоненты с изоляцией из самозатухающего термопласта, не содержащего галогенов, что гарантирует отсутствие распространения пламени в случае пожара и низкую токсичность в случае дымовыделения.

Тип продукта: Стандарт

Доступный рынок: CE

Нормативные документы: Директива 2011/65/UE RoHS + EN 50581:2012 + IEC 60884-1 Ред. 3.2

Тип установки: Подходит для поверхностного и скрытого монтажа

Направление установки: Вертикальное и горизонтальное

Устанавливается в распределительную коробку скрытого монтажа: Конкретный Simon 500 Cima

Снятие розетки: Только с инструментом

Снятие крышки: Только с инструментом

Диапазон температур при установке: от -25 до 60 ºC

Максимум. темп. во время строительных работ: +60 ºС

Обслуживание: Протрите мягкой сухой тканью. Не используйте абразивные ткани или чистящие средства, содержащие хлор.

Доступно в коробке дисплея: Да

Количество в упаковке: 10

Высота: 0,000

Широкий: 0,000

Глубина: 0,000

Объем коробки: 0,000

Вес нетто коробки: 10. 700

Общий вес ящика: 0,000

Удельный вес коробки: КГМ

Код EAN: 8421053112748

Доступно в нескольких коробках: Нет

В наличии на поддоне: Нет

Двойная розетка красного цвета в офисе

Двойная розетка красного цвета в офисе

Французская двойная розетка 16А 250В~ Simon 500 Cima красная вид спереди

Это изображение представляет собой комбинацию различных артикулов

Инструкция по эксплуатации Французская двойная розетка 16А 250В~ с защитным устройством и винтовым зажимом красная Simon 500 Cima

Чертеж Французская двойная розетка 16А 250В~ с защитным устройством и винтовым зажимом красная Simon 500 Cima

Набор из двойной розетки, двойной розетки для ИБП и таблички для голосовой связи и данных с разъемом UTP RJ45 категории 6 в настенной коробке для поверхностного монтажа Simon 500 Cima white Р. П.: Цена по запросу

RAM Двойная головка с длинным стержнем для 1,5-дюймового шара

В настоящее время: $39,99

(пока отзывов нет) Написать рецензию

Двойная головка RAM с длинным рукавом для 1,5-дюймового шара

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя Обязательно

Эл. адрес Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Артикул:

РАМ201УД

Описание: RAM-201U-D — это длинная рука с двойным гнездом, вмещающая 1,5-дюймовые шариковые основания, обеспечивающая почти бесконечное количество регулировок и идеальные углы обзора. Единственная пружина внутри руки открывает торцевые гнезда, позволяя поворачивать шар и соединение гнезд… Узнать более

Текущий запас:

Количество:

Добавление в корзину… Товар добавлен

• Описание

RAM-201U-D — это длинная рука с двойным гнездом, вмещающая 1,5-дюймовые шаровые опоры, обеспечивающие почти бесконечное количество регулировок и идеальные углы обзора.
