Двери купе размеры: Расчет дверей шкафа купе, как произвести все необходимые замеры

Updated on Leave a Comment on Двери купе размеры: Расчет дверей шкафа купе, как произвести все необходимые замеры

Двери купе размеры: Расчет дверей шкафа купе, как произвести все необходимые замеры

Содержание

Расчет дверей шкафа купе, как произвести все необходимые замеры

Шкаф купе считается удобной и востребованной мебелью, которую устанавливают практически в каждой квартире. В этой конструкции можно хранить различные вещи: одежду, обувь и другие дополнительные аксессуары. Но прежде чем приобретать эту мебель, обязательно нужно узнать, как произвести расчет дверей шкафа купе, чтобы он гармонично смотрелся в интерьере.

Содержание

  1. Замер проема
  2. Определяем количество дверей
  3. Перехлест дверей
  4. Расчеты
  5. Высота
  6. Ширина
  7. Наполнение
  8. Профиль ручек
  9. Видео

Замер проема

Чтобы шкаф можно было вместить в комнату – коридор или прихожую, стоит правильно рассчитать размер проема. Для этого предварительно выберите место для установки конструкции.

При измерении проема стоит учитывать важные рекомендации:

  • чтобы правильно сделать замер проема, нужно измерить ширину и высоту места;
  • наименьшая ширина полотна конструкции этого вида составляет 50 сантиметров, встречаются модели с размером более метра. Главное, подсчитать, чтобы область располагала достаточной площадью для всей конструкции;
  • обязательно сделайте замеры ширины места снизу и сверху, это поможет получить средний показатель;
  • желательно замерить высоту, она обычно составляет от 2 до 2,5 метров.
Необходимые замеры

Определяем количество дверей

Обязательным шагом будет выполнение расчета дверей шкафа купе. Но чтобы точно определить размеры нужно снять измерения с проема, где будут располагаться полотна. Берутся показатели его высоты, ширины, глубины.

Во время проведения всех замеров и расчетов требуется соблюдать определенные правила:

  • замеры лучше выполнять в нескольких областях, потому что бывают отличия;
  • между замерами может быть погрешность в полтора сантиметра;
  • показатель высоты должен быть меньше этого же значения проема на 4 см;
  • при выполнении расчетов обязательно нужно соблюдать точность;
  • во время замеров дверей рекомендуется учесть важный фактор – возможность прохождения данных элементов через проемы жилого помещения.

Для комфортного открывания шкафа купе рекомендуется использовать конструкцию с двумя створками. В продаже часто встречаются изделия с тремя дверцами, они довольно широкие и занимают много места. При выборе изделий в первую учитывайте возможности площади жилого помещения.

Варианты расположения дверей купе

Перехлест дверей

Раздвижные полотна шкафа устроены так, что при закрытии одна створка может заходить за область другой. Хорошим вариантом считается, когда у закрытой конструкции выглядывает одна ручка. Но обязательно профиль одной створки закрывает поверхность профиля другой, при этом полностью не заслоняя материал заполнения створки. Ширина должна соответствовать половине ширины проема плюс размеру профиля ручки.

В процессе стоит учитывать несколько важных условий:

  • прежде чем начинать проектирование, стоит заранее узнать, какой фирмы будет применяться фурнитура;
  • стоит подобрать тип ручки С образного, Н образного вида или с двухсторонней конструкцией;
  • количество створок — от них зависит общее количество перехлестов. Если створки две, то будет один перехлест, если три, то два;
  • учитывайте одно из важных условий, которое влияет на выполнение замеров створок, – наличие шлегеля. Эта деталь является ворсистым уплотнителем, который обеспечивает смягчение удара полотна о поверхность стены. Обычно размер его толщины составляет 1 сантиметр.
Перехлест дверей купе

Расчеты

Важно правильно выполнить расчеты всех элементов шкафа купе. Это обеспечит его правильное размещение, удобное использование. Даже небольшое отклонение может привести к блокированию дверей или они вовсе будут постоянно съезжать на одну сторону.

Высота

При расчете высоты конструкции не стоит полагаться на измерения расстояния от пола до потолка. Чтобы замер был выполнен правильно, стоит учитывать показатель общего пространства. Максимальным показателем высоты шкафа будет размер этого же параметра ниши. К примеру, если высота комнаты от пола до потолка составляет 250 см, то в среднем размер конструкции должен составлять не более 240 см.

Для того чтобы выполнить замер высоты проема правильно обязательно нужно снять измерения в трех точках – две боковые стороны и середина. Если будут получены одинаковые параметры, то не будет трудностей. Но если они будут отличаться, то тогда высчитывание параметров должно опираться на маленький показатель, который снимается от пола до перекрытия проема. На показатель высоты оказывает влияние наличие верхнего элемента шкафа – крышки. При этом стоит учитывать, на какую область она будет фиксироваться – к крышке мебели или к поверхности потолка.

Чтобы подобрать полотно, необходимо взять во внимание параметры применяемых компонентов роликовой системы – верхние направляющие, полозья.

Итак, если стандартная высота шкафа составляет 2400 мм, то при выполнении расчета габаритов дверей стоит отнять данные следующих элементов:

  • толщина крышки – 1,6 см;
  • стоит отнять зазор в 14 мм, который требуется для свободной установки двери в область верхних направляющих;
  • размер толщины нижних направляющих элементов с роликовой конструкцией – 6 мм;
  • зазор между областью нижних направляющих и полотна – 15 мм.

Иногда дополнительно для укрепления полотна применяется профиль из алюминия, тогда стоит вычесть 32 мм. В итоге должно получиться значение 2316 мм.

Ширина

Для того чтобы выполнить правильный расчет ширины, следует замерить ниши по трем точкам, также как при выполнении измерения высоты. Исходным параметром ширины будет самый маленький показатель.

Высчитывание размеров дверей шкафа купе по их ширине напрямую зависит от количества дверных перегородок. Сначала требуется сделать замеры ширины общего проема, а затем полученный показатель разделить на количество створок. Дальнейшие подсчеты необходимо проводить только для одного полотна.

Для того чтобы можно было точно понять, как производятся расчеты, стоит рассмотреть пример:

  • ширина ниши составляет 300 см, при этом она имеет три откатных полотна;
  • ширина одной единицы полотна будет составлять 100 см;
  • обязательно необходимо добавить нахлест между дверьми, который сможет закрыть внутреннее пространство от наружного взора;
  • обязательно к боковым сторонам дверей необходимо добавить по 2,5 см;
  • в итоге получается, что ширина полотен составляет 105 см.

Наполнение

Наполнение находится в рамке, которая выполнена из алюминиевых профилей. Для того чтобы расчеты были выполнены правильно, требуется отнять от общих параметров дверей размер ширины профилей, которые обрамляют их со всех сторон.

Пример одного из вариантов расчета:

  • первым делом замеряются размеры ширины ручек, возьмем показатель 16 мм;
  • так как ручек две, то показатель необходимо умножить на 2, а значит 16*2=32 мм;
  • из параметра ширины вычитается общая ширина ручек, к примеру, 712-32=680 мм;
  • сделайте измерения расстояния верхней и нижней областей, которые отделяют полотно от высоты ниши. Например, оно равно 12 и 47 мм соответственно;
  • возьмем показатель высоты двери 2460 мм. Складываем два значения верхней и нижней области — 12 и 47, получаем 59. От 2460 отнимаем 59 и получаем 2401 мм, это и будет высотой наполнения.
ДСПЗеркало

Профиль ручек

В конце рассчитывается рама ручки. Ее высота совпадает с дверным полотном – 2401 мм. Для того чтобы сделать правильные расчеты длины горизонтов, обязательно выполните примерку профиль ручки до самого паза.

Как это выполнить, можно рассмотреть на примере:

  • размер ширины равен 24 миллиметра;
  • в связи с тем, что ручек две, то этот показатель нужно умножить на два, получаем 24*2=48 мм;
  • далее от ширины отнимаем общую ширину ручек и получаем 712-48=664. Этот показатель будет являться длиной верхнего и нижнего трека.

Это и будет правильным расчётом всей конструкции. Главное, при проведении всех измерений соблюдать точность и учитывать даже малейшие отклонения. Ведь важно, чтобы шкаф купе был не только удобным, но и точно вписывался в помещение. К тому же двери шкафа купе являются основным элементом конструкции и очень важно знать, как рассчитать их правильно.

Расположение профиль ручекАсимметричная ручкаСимметричная ручка

Видео

Правильные размеры шкафа купе: планируем шкаф своими руками

Итак, вы решились сделать шкаф купе. Размеры – это самое важное, на что нужно будет обратить свое внимание еще перед проектированием. Допустим, вы уже определились с его формой и дизайном, и теперь нужно все детально распланировать.

Содержание

  • Замеры помещения
  • Стандартные размеры шкафов-купе
    • Оптимальные размеры шкафа купе:
    • Выдвижные механизмы для шкафа купе
  • Расчет размеров дверей
    • Двери шкафа купе: количество и ширина
  • Видео: правильные размеры шкафа-купе

Замеры помещения

Первое, что нужно сделать – это внимательно снять размеры помещения, в котором планируется установка шкафа. При расчете размеров делаются замеры длины, ширины и высоты помещения, а так же учитываются такие нюансы, как

  • коробка двери,
  • выключатель света,
  • батарея отопления,
  • окно
  • и другие предметы, которые будут находиться на месте монтажа шкафа или рядом с ним.



  Сначала определяются габаритные размеры. Допустим, мы хотим поставить наш будущий шкаф купе в спальне, при входе возле двери. Ширина от стены до коробки двери составляет 1600 мм, а высота от пола до потолка – 2600 мм. Не спешите сразу делать шкаф точно таких же размеров. Обратите внимание на плинтуса и багеты (в основном они есть у всех), а так же на неровности стен, которые тоже могут иметь место.

  Вычтите из общих габаритов, по ширине и высоте зазоры на багеты, плинтуса и неровности (обычно это 50-100 мм). Только после этого можно определить общие габариты. Что касается его общей глубины, то, в основном, она стандартная – 600-660 мм. При этом полезная площадь по глубине составит 500-560 мм, т.к. часть пространства (а именно 100 мм) необходимо оставить для установки раздвижной системы.

Если нет возможности сделать стандартную глубину шкафа, вы, конечно же, можете ее уменьшить, но мы не советуем делать ее меньше 400 мм. При этом установить обычную трубу для плечиков уже не удастся.

По ширине вещам на плечиках нужно минимум 500 мм. В этом случае нужно будет устанавливать специальную выдвижную систему для одежды.





Стандартные размеры шкафов-купе

Как таковых стандартных размеров у них нет, т.к. все шкафы купе , как правило, делаются индивидуально. Но зато есть определенные стандарты, которых нужно придерживаться при проектировании, их перечень представлен ниже. Кроме того, при проектировании шкафа вы можете придерживаться мебельных ГОСТОВ: ГОСТ 13025.1 п.2 устанавливает размеры отделений для хранения одежды и головных уборов:

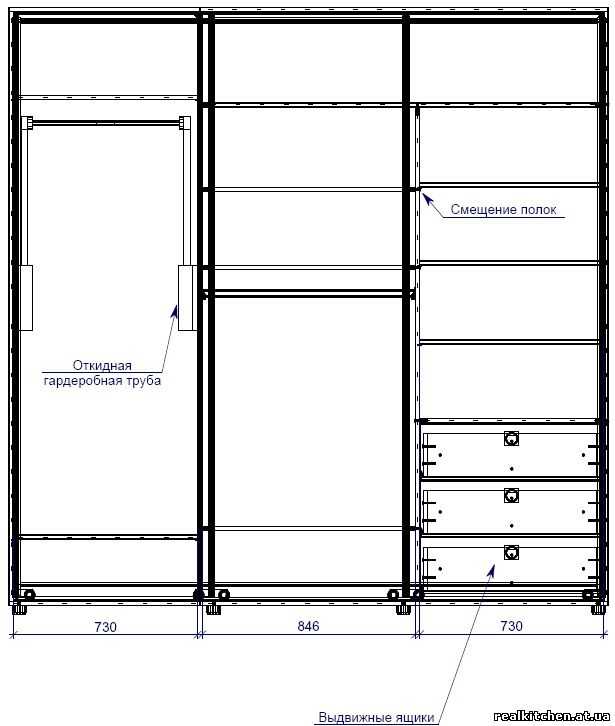

Оптимальные размеры шкафа купе:

  • Цоколь высотой 70-100 мм,
  • Общая глубина 600-660 мм,
  • Полезная глубина 500-560 мм,
  • Радиусная приставная консоль с радиусными полками – в идеале 300 мм шириной,
  • Высота шкафа 2400-2500 мм,
  • Глубина внутренних полок 500 мм,
  • Ширина внутренних полок от 400 до 1000 мм.

    Больше 1000 мм ширину внутренних полок делать не рекомендуется, т. к. они будут прогибаться,

  • Интервал между полками по высоте – 300 мм,
  • Длина трубы для плечиков – 800-1000 мм.

    Больше 1000 мм длина трубы для плечиков не рекомендуется, т.к. она будет прогибаться,

  • Интервал между трубами для плечиков по высоте 900 мм – для коротких вещей и 1400 – для длинной одежды. В идеале вы сами можете замерять свою самую длинную вещь из одежды и отталкиваться уже от ее размеров,
  • Выдвижные ящики высотой от 100 до 300 мм и шириной от 400 до 800 мм.

    Если больше 600 мм  – то дно ящика следует уже делать из ДСП, а не с ДВП (чтобы не было прогиба).

Для того, чтобы правильно рассчитать размеры шкафа купе,  подумайте — для каких конкретных вещей вы его делаете. Снимите размеры с этих предметов и распланируйте для них место в будущем шкафу. Есть еще один действенный вариант узнать правильные размеры шкафа-купе: можете воспользоваться Гуглом и вбить запрос в поиск. Затем выбрать «режим поиска — картинки». Вам будет предложена куча разных вариантов по расположению тех или иных предметов в наполнении, из которых вы сможете выбрать что-то и для себя. Пример: шкаф-купе прямого расположения, размеры внутри: Пример: шкаф-купе углового расположения, размеры внутри: Когда будете делать шкафы купе больших размеров, обратите свое внимание на форматы плит ДСП. Существует три основных формата плиты ДСП:

  • 2800 x 2070 мм,
  • 2750 х 1830 мм,
  • 2440 х 1830 мм.

Рабочая ситуация Может быть такое: вам понадобится деталь, например, крыша размером 2800 х 600 мм. А в магазине в наличии только плита размером 2440 х 1830 мм. Чтобы потом не переделывать проект и сам шкаф, лучше сразу  позвонить и уточнить наличие нужного формата плиты. Тогда вы, в случае ее отсутствия, сможете сразу переделать крышу. Например, сделать ее из 2 частей длиной 1400 мм, и подогнать их стык в нужном для вас месте.

Выдвижные механизмы для шкафа купе

Если в наполнении вы собираетесь сделать установку специальных рейлинговых или других выдвижных механизмов, то сначала следует узнать их точные монтажные размеры и только потом заниматься планированием внутреннего рабочего пространства под них. Так же продумайте их расположение относительно раздвижных дверей. Они не должны мешать полному выдвижению этих ящиков.

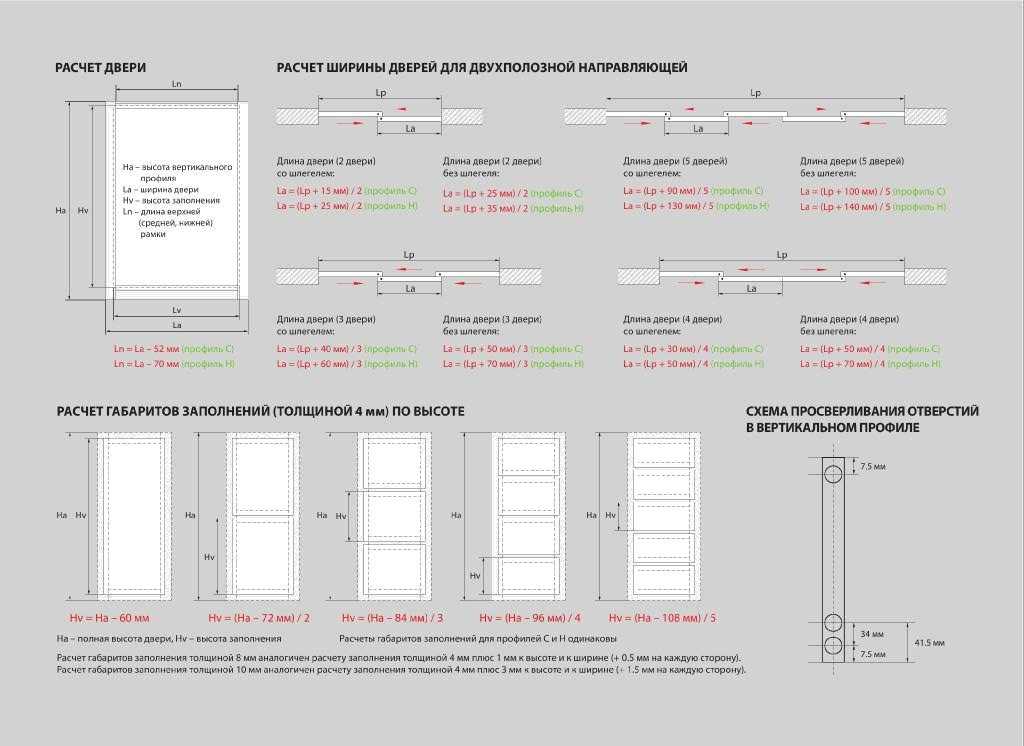

Расчет размеров дверей

Размеры дверей шкафа-купе определяются по внутренним габаритам проема. То есть, если общая ширина нашего шкафа (габариты коробки) 1600 мм, то монтажный размер для раздвижной системы составит 1600-16-16=1568 (16 мм –  толщина стенок ДСП). И, соответственно, если полная высота 2500 мм — то размер раздвижной системы составит 2500-100-16-16=2368 мм. Здесь 16 мм — толщина дна и крыши ДСП и 100 мм – высота цоколя).



Двери шкафа купе: количество и ширина

Тут нужно будет плясать как от общей ширины шкафа, так и от его наполнения.

Во-первых, при расчете ширины двери шкафа-купе действует предельный коэффициент. Ширина двери должна быть меньше, чем 1/2 и больше, чем 1/4 высоты шкафа. Оптимальная ширина двери от 600 до 900 мм.

При высоте под 2500 мм ширина двери раздвижной системы не должна быть меньше 700 мм, иначе она будет очень узкой и длинной, это может привести к ее перекосу при открывании. Чем шире точки опоры (нижние ролики), тем створка будет устойчивее. Также это обеспечит двери более мягкий ход. Для того, чтобы не получить тяжелую и неудобную дверь, не стоит делать ее сильно широкой, максимум 1000-1100 мм.

Во-вторых, на количество дверей напрямую будет влиять и его наполнение, а именно выдвижные ящики и другие подобные механизмы. Вам нужно обеспечить к ним свободный доступ, чтобы ящики легко и без препятствий выдвигались и ни за что не цеплялись.

Поэтому отделение, где расположены выдвижные ящики, обычно делают немного уже по сравнению с остальными секциями. Секции с выдвижными механизмами лучше всего размещать не по центру, а по разные стороны шкафа-купе, т.е. к боковым стенкам. Так вы избежите неприятной ситуации с открыванием ящика, который при неправильном расположении будет упираться в двери шкафа купе.

Видео: правильные размеры шкафа-купе

Расчет дверей шкафа купе — размеры, высота, как рассчитать

Содержание

  1. Как рассчитать размеры дверей шкафа-купе
  2. Замер проема
  3. Определяем количество дверей
  4. Расчеты размеров створок
  5. Высота
  6. Ширина
  7. Ширина и перехлест дверей купе
  8. Методика расчёта
  9. Оптимальные размеры шкафа купе:

Как рассчитать размеры дверей шкафа-купе

Очень важно все правильно рассчитать, измерить точно, чтобы готовая конструкция прочно стояла на месте. Любая неточность может привести к заклиниванию или деформации дверей. Первое, что вам нужно сделать, это измерить ширину платформы структуры.


При измерении выполните проверку размеров в нескольких точках.

Следующим шагом является расчет дверей шкафа. Нас интересуют размеры проема для них, его высота, ширина и глубина. Последним подготовительным этапом является определение количества листьев и схемы их перекрытия. Самый простой дизайн — с двумя дверьми и наложением. Вооружитесь калькулятором и начните вычислять.


Соберите своими руками гардеробное отделение человека с практическими навыками, оно вполне под силу.

Замер проема

Для того, чтобы поместить шкаф в комнате, коридоре или холле, стоит рассчитать правильный размер проема. Для этого сначала выберите место установки структуры.

При измерении апертуры необходимо учитывать важные указания:

  • Чтобы правильно измерить отверстие, необходимо измерить ширину и высоту места;
  • Наименьшая ширина такого типа конструкции — 50 сантиметров, можно найти модели размером более одного метра. Главное подсчитать, что на территории достаточно места для всего строительства;
  • Не забудьте измерить ширину пространства снизу и сверху, это поможет вам получить среднее значение;
  • Мы рекомендуем измерять высоту, которая обычно составляет от 2 до 2,5 метров.


Необходимые меры

Определяем количество дверей

Обязательным этапом является расчет дверей шкафа. Но чтобы точно определить размер, необходимо сделать замеры с отверстия, где будет располагаться одежда. Взяты его высота, ширина и глубина.

При всех измерениях и расчетах необходимо соблюдать определенные правила:

  • лучше измерять в разных областях, потому что есть различия;
  • между измерениями может быть погрешность в полтора дюйма;
  • значение высоты должно быть на 4 см меньше, чем то же значение, что и отверстие;
  • Крайне важно, чтобы расчеты были сделаны точно;
  • При измерении дверей целесообразно учитывать важный фактор — возможность прохождения этих элементов через проемы жилого пространства.

Для удобства открытия шкафа рекомендуется конструкция с двойными крыльями. Продажа изделий с тремя дверьми — обычное дело, они достаточно широкие и занимают много места. При выборе продукта следует в первую очередь учитывать свободное пространство в помещении.


Варианты планировки дверей квартиры

Расчеты размеров створок

Высота

Для расчета этого параметра двери помещения не требуется никаких формул. Начальным значением является соответствующий размер открытия (он уже известен). Так как дверь не должна «падать» с профиля, необходимо учитывать высоту ее стены. Если мы ориентируемся на систему установки Raumplus, которая используется чаще всего, то это 45 мм.

Просто вычитайте около 40 из высоты проема и получите требуемое значение. Это гарантирует, что ролики ни в коем случае (динамические или статические) не выпрыгнут из верхнего рельса. Максимальная высота определяется таким же образом. Вычитается только удвоенная толщина стенки профиля (верхняя + нижняя часть проема).

Этот метод также используется для определения высоты шкафа, независимо от схемы, в которой он установлен. Алгоритм идентичен для всех структур данного типа.

Ширина

Она должна быть выбрана таким образом, чтобы полосы перекрывались в достаточной степени, чтобы соответствовать выбранному варианту рукоятки.

Ширина и перехлест дверей купе

Не рекомендуется делать ворота размером менее 500 мм: ворота будут неустойчивыми из-за близости роликов. Немного больше силы при открытии и он может упасть с треков.

Также не делайте отсеки слишком широкими: они будут неудобны в использовании. Максимальная ширина 1000-1100, но лучше остановиться на средних значениях 700-900 мм.

При расчете ширины двери «хорошая практика» заключается в том, чтобы избежать перекрытия внутреннего пространства с боковым профилем. То есть, перекрытие раздвижных дверей должно точно соответствовать ширине профиля.

В этом случае толщина «пылезащитного колпачка» (шлегеля) обычно не учитывается, оставляя выбор — приклеивать или нет — после окончательной установки передней части отсека.

Если принять ширину открытой двери (асимметричный профиль, С) 25 мм, а закрытой (симметричный профиль, Н) 35 мм, то формулы для расчета ширины дверей 2, 3, 4 и 5 удобно представлены в табличной форме.

По расчетным формулам для рамных дверей с профилем Aristo видно, что наличие пылеуловителя уменьшает глубину перекрытия.

Точной формулы расчета для систем бескаркасного скольжения не существует. Обычно остаётся нахлёст 20-30 мм, а ширина двери округляется до целочисленного значения.

Методика расчёта

Чтобы четко понять все нюансы, возьмем в качестве примера конкретные размеры диафрагмы. Предположим, что основные входные данные следующие:

  • Высота Hpr = 2400 мм;
  • Ширина Lpr = 2700 мм;
  • количество листьев N = 3 шт;
  • толщина буферной ленты B = 6 мм;
  • количество перекрытий A = 2 штуки;
  • ширина профиля рамы C = 20 мм;
  • Толщина обоих рельсов S = 40 мм.

При расчете необходимо учитывать размеры верхней и нижней шин корпуса. Верхний несущий выступ представляет собой перевернутую букву «W» в виде сечения.

Буферная полоса может иметь разную ширину. Минимальная толщина стоек составляет 6 мм, а максимальная — 10 мм. Этот фактор учитывается при расчете систем скольжения. В нашем случае расчетная толщина полосы составляет 6 мм.

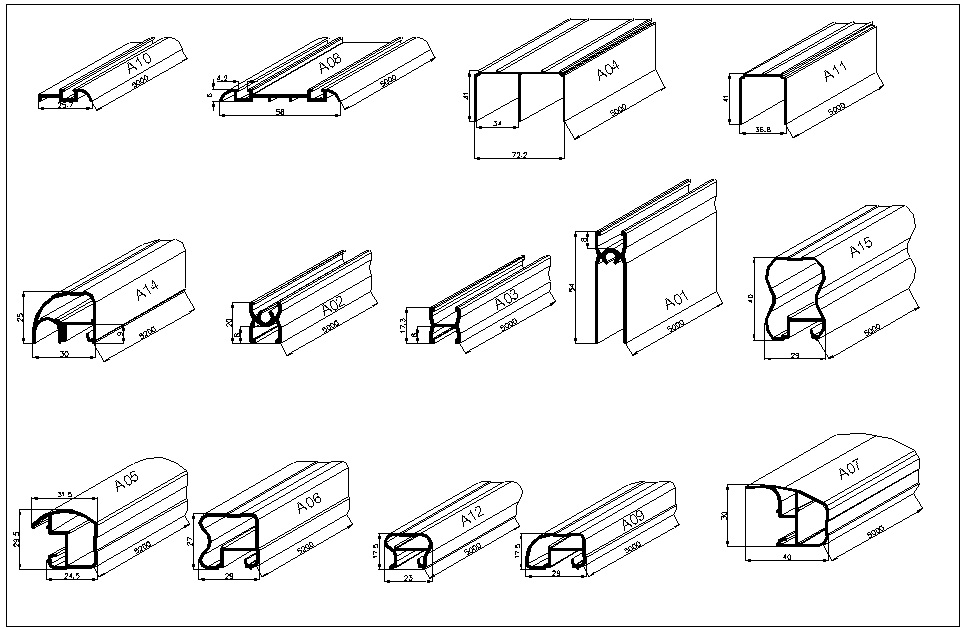

Профиль ручки определяет ширину вертикальных краев полотна двери. Алюминиевые стойки снабжены прорезями для удержания полотна на месте и имеют снаружи изогнутую форму для удобного захвата рукой. Толщина горизонтальных и вертикальных каркасных реек одинакова, 20 мм.

Читайте также: Оптимальная высота настенных шкафов на кухне: нормы в зависимости от роста человека

Выполните расчет в следующем порядке:

  • Высота двери NDv = NDv — S = 2400 — 40 = 2360 мм;
  • ширина с учетом 2-х оборотов Ldw = (Lpr — AC — AB) / N = (2700 — 40 — 12)/3 = 2648/3 = 883

Размеры каждого из трех лопастей составляют 2360 x 883 мм.

Если количество портов будет отличаться, то расчеты можно производить по формулам:
— высота листа Hdv = Hdr — S;
— ширина Ldv = (Lpr — AC — NbfB), где Nbf — количество поясов в буфере;
— Высота заполнения Hnp = Hdv — 2C — 2D, где D — глубина канавки в раме;
— Ширина входа = Ldv — 2C — 2D.

Оптимальные размеры шкафа купе:

  • Высота цоколя 70-100 мм,
  • Общая глубина 600-660 мм,
  • Глубина применения 500-560 мм,
  • Консоль Radius с радиусными полками — идеально 300 мм шириной,
  • Высота шкафа 2400-2500 мм,
  • Глубина внутренних полок составляет 500 мм,
  • Ширина внутренних полок составляет от 400 до 1000 мм. Не рекомендуется делать ширину внутренних полок более 1000 мм, так как они будут провисать,
  • Диапазон высот между полками составляет 300 мм,
  • Длина крюковой трубы 800-1000 мм. Длина трубы более 1000 мм не рекомендуется для вешалки, так как она будет провисать,
  • Высота подвесных трубок составляет 900 мм для короткой одежды и 1400 мм для длинной одежды. В идеале, вы можете сами измерить свою самую длинную одежду и основываться на ней,
  • Ящики высотой от 100 до 300 мм и шириной от 400 до 800 мм. Если больше 600 мм — то дно ящика должно быть уже сделано из ДСП, а не из ДВП (чтобы не было провисания).

Чтобы правильно подобрать размер гардероба, подумайте о том, для чего именно вы это делаете. Сделайте замеры этих предметов и спланируйте место для них в вашем будущем гардеробе. Существует еще один эффективный способ узнать правильный размер гардероба: вы можете использовать Google и ввести вопрос в поиске. Затем выберите «режим поиска — изображения». Вам предложат кучу различных вариантов расстановки этих или других элементов начинки, из которых вы сможете выбрать что-то для себя. Пример: шкаф прямой компоновки, внутренние размеры:
Пример: угловой шкаф, внутренние размеры:
Когда вы планируете делать большие шкафы, обратите внимание на размеры древесно-стружечных плит. Существует три основных формата ДСП:

  • 2800 x 2070 мм,
  • 2750 x 1830 мм,
  • 2440 x 1830 мм.

Ситуация на работе Это может быть так: нужен кусок, например, крыша размером 2800 x 600 мм. Но в магазине есть только одна доска размером 2440 х 1830 мм. Чтобы не переделывать проект и сам шкаф позже, лучше позвонить и проверить наличие нужного вам размера листа. Тогда, в случае его отсутствия, можно сразу же переделать крышу. Например, сделайте его из 2-х деталей длиной 1400 мм, и установите их шарнир в нужном Вам месте.

Источники

  • https://mblx.ru/shifoner/razdvizhnye/433-raschet-dverey-shkafa-kupe.html
  • https://severdv.ru/mebel/shkafy-i-shkafy-kupe/kak-rasschitat-razmery-dverej-shkafa-kupe/
  • https://BestDoor.guru/izgotovlenie/raschet-dverej-shkafa-kupe.html
  • https://shkaf-info.ru/raschet-dverey-shkafa-kupe/
  • https://made-box.ru/plan/raschet-dverej-shkafa-kupe.html
  • http://MebSam.com/shkaf-kupe-razmery.html

Двери для самостоятельного хранения — Стальные рулонные двери

Выбор поставщика дверей для самостоятельного хранения — важное решение! Вам нужна компания, обладающая как опытом, так и инновациями, и здесь на помощь приходит Janus International.

Janus предлагает полную линейку складных и распашных дверей различных размеров для всех типов складских помещений. Доступные опции:

СЕРИЯ 650

СЕРИЯ 750

СЕРИЯ 850

РАСПАШНЫЕ ДВЕРИ



РЕСУРСЫ

Особенности включают

дверные пружины

  • Покрыта консистентной смазкой во время производства, что предотвращает ржавчину и коррозию
  • Заключен в трубку для защиты на весь срок службы
  • Обеспечивает плавный ход ворот

Храповое натяжное устройство

  • Позволяет упростить натяжение пружины
  • Натяжение всех пружин одновременно
  • Не требует штифтов для фиксации натяжения пружины

Радиальные шарикоподшипники

  • Предоставляется бесплатно
  • Постоянно смазанный
  • Практически не требуют обслуживания

Мертвая ось и трубка крутящего момента в сборе

  • Корпус трубы защищает пружины и усиливает ось
  • Устраняет толкание и смещение оси, которые создает ведущая ось
  • Позволяет настраивать все пружины одновременно

ДОПОЛНИТЕЛЬНО – дополнительные варианты доставки и замки

Компания Janus International сделала эти основные характеристики стальных рулонных ворот стандартными. Нет необходимости в дорогих опциях или обновлениях.

Узнайте больше или задайте вопросы о нашей двери серии 650, позвонив по номеру по номеру или по телефону (770) 562-2850. Член нашей команды свяжется с вами в ближайшее время.

Документы

Брошюра о продукции

Брошюра о продукции – Espa – ol

Технические чертежи

Технические характеристики

Руководство по эксплуатации и техническому обслуживанию

Двери для хранения 101

Особенности включают

  • минимизации лаконичной и усиления, необходимых для укрепления дверной тестирование на нагрузку на ветровую загрузку.
  • Благодаря меньшему количеству точек трения и меньшему дополнительному весу дверь работает лучше и при этом обладает большей прочностью, чем любая другая дверь, доступная для индустрии самостоятельного хранения.
  • Соответствует требованиям SBC (Стандартный строительный кодекс) и ASCE 7 (Американское общество инженеров-строителей). Стандарт ASCE используется в Строительном кодексе Флориды и Международном строительном кодексе.
  • Применимые размеры отверстий варьируются от 3 футов в ширину до 10 футов в ширину с максимальной высотой 10 футов.
  • Запирающее устройство может располагаться на шторке или на нижней перекладине.
  • Двери можно устанавливать на стальные, бетонные или наполненные блоки.
  • Ворота всех размеров соответствуют требованиям к ветровой нагрузке для внутренней и внешней зон при скорости ветра SBC 100 миль в час и скорости ветра 130 миль в час B, ASCE 7.
  • Для определенных типоразмеров доступны более высокие значения ветровой нагрузки, которые могут определяться индивидуально.

ADD – дополнительные варианты доставки и замки

Компания Janus International сделала эти основные функции дверей стандартными. Нет необходимости в дорогих опциях или обновлениях.

Узнайте больше или задайте вопросы о нашей двери серии 750, позвонив по номеру по номеру или по телефону (770) 562-2850. Член нашей команды свяжется с вами в ближайшее время.

Документы

Брошюра продукта

Брошюра продукта — ESPA ñOL

Технические рисунки

Модель 750 — до 6 ‘открытия. Ширина

Флорида одобрение — 3’0 «W FL21450

Флорида «ш FL21450

Одобрение Техаса — 3’0″ w TDI/GDR- 39

Одобрение Техаса — 6’0″ w TDI/GDR- 39

Одобрение Техаса — 8’8″ TDI/GDR- 39

Техасский утверждение 10’0 «W TDI/GDR- 39

Технические спецификации

0067 Технические чертежи

Флорида одобрение — модель 850 8’8 «W FL21450

Флорида

Miami-Dade NOA для модели 20-1106. 06

Техас0015 Характеристики Включают

  • Решетчатый занавес четырех стандартных цветов (внешние двери)
  • Соответствует требованиям ADA для самостоятельного хранения
  • Открывается на 180 градусов, надежная функция безопасности и функция экономии места
  • Предварительно собран для легкой установки
  • Особенности конструкции внешних блоков

Загрузить информацию о распашных дверях

Каждая из этих моделей изготовлена ​​из оцинкованной стали 26 калибра и доступна в более чем 30 цветах краски (включая бессвинцовые варианты). изготовлена ​​из стали калибра 24 и доступна только в цвете Satin White). Нет никаких сомнений в том, что эти прочные складские двери будут хорошо служить вашему объекту в течение десятилетий благодаря их превосходному дизайну! Кронштейны, шестерни, цепи и натяжители также расположены в одном месте на дверях, поэтому вам не придется мучиться в сложном процессе регулировки.

Распашные двери — отличный вариант, если у вас мало места. Каждая распашная дверь оснащена технологией X-bracing, предотвращающей прогибание и перекос двери. Они также соответствуют требованиям ADA для складских помещений, доставляются к вашему порогу в предварительно собранном виде для легкой установки и открываются на 180 градусов.

КОМПЛЕКТЫ, КОРИДОРЫ И ОПЕРАТОРЫ!

Janus — поставщик решений, а не только производитель дверей, поэтому мы предлагаем комплекты ADA в дополнение к нашей обычной линейке дверей. У нас есть ваши комплекты ADA с необходимыми тягами, знаками и пандусами, которые вы можете установить на своем предприятии, чтобы соответствовать юридическим требованиям ADA. Не говоря уже о том, что наша модель 650 уже построена в соответствии с рекомендациями ADA и требует всего 5 фунтов. максимального давления как на закрытие, так и на открытие.

Если вы ищете автоматические приводы, мы можем предоставить и это для вас. Коммерческий/промышленный привод Janus Pantheon является более прочным и простым в установке приводом с двигателем постоянного тока и работает как простая система ручной разблокировки на уровне пола, с плавным пуском и плавным остановом. Установка Pantheon выполняется буквально за 3 простых шага, и вам не нужно беспокоиться о перемещении переключателей или регулировке кулачков, чтобы он открывался и закрывался правильно.

Интерьер вашего объекта тоже имеет большое значение! Мы предоставляем наши собственные системы для прихожих, которые включают сетку сверху, а также потолки для прихожей с опцией светодиодного или люминесцентного освещения. Наличие системы прихожей Janus означает, что у вас будет структурная целостность, на которую можно установить двери, а софиты прихожей действительно украсят пространство и заставят ваших клиентов чувствовать себя в безопасности при взаимодействии со своим устройством. Также есть возможность добавить верхние шкафчики для расширения ассортимента ваших устройств (отличный вариант для миллениалов, которым нужны только устройства меньшего размера).



УЗНАЙТЕ НЕПОСРЕДСТВЕННО ОТ НАШИХ КЛИЕНТОВ:

ЕСТЬ ВОПРОСЫ? НУЖНА ЦИТАТА?

Размеры дверцы отсека для хранения рулевого управления

Отсек Размеры двери: ширина x высота
ВПЕРЕД 182 x 119　(71,5 x 46,9)
ПОСЛЕДНЯЯ ЧАСТЬ 182 x 119　(71,5 x 46,9)
ОПТОВАЯ 95 x 77　(37,6 x 30)

Отсек УЛД
320 321
ВПЕРЕД 3 контейнера 5 контейнеров
Кормовой 4 контейнера 5 контейнеров
ВСЕГО 7 контейнеров 10 контейнеров

  Ширина
10
(3,9)		 20
(7,8)		 30
(11,8)		 40
(15,7)		 50
(19,6)		 60
(23,6)		 70
(27,5)		 80
(31,4)		 85
(33,4)
Длина
Высота 10
(3,9)		 323
(127,0)		 323
(127,0)		 320
(126. 0)		 318
(125.1)		 316
(124,4)		 310
(122,0)		 303
(119,2)		 277
(109.0)		 268
(105,5)
20
(7,8)		 323
(127.0)		 323
(127,0)		 320
(126,0)		 318
(125.1)		 315
(124,0)		 307
(120,8)		 296
(116,5)		 273
(107,4)		 265
(104.3)
30
(11,8)		 323
(127,0)		 321
(126,0)		 317
(124,8)		 314
(123,6)		 304
(119,6)		 295
(116. 1)		 278
(109.4)		 260
(102,3)		 254
(100,0)
40
(15,7)		 319
(125,6)		 315
(124,2)		 311
(122,4)		 301
(118,5)		 290
(114.1)		 282
(111,0)		 262
(103.1)		 248
(97,6)		 243
(95,6)
50
(19,6)		 311
(122,4)		 309
(121,6)		 291
(114,5)		 281
(110,6)		 271
(106,6)		 257
(101. 1)		 242
(95,2)		 231
(90,9)		 228
(89,7)
60
(23,6)		 290
(114.1)		 273
(107,4)		 259
(101,9)		 247
(97,2)		 234
(92.1)		 224
(88.1)		 217
(85,4)		 211
(83,0)		 208
(80,8)
65
(25,5)		 270
(106.2)		 257
(101.1)		 241
(94,8)		 229
(90.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены. Информация на сайте не является публичной офертой и несет только справочный характер, определяемой статьей 437 ГК РФ | www.hammer-shop.ru ©
