Как определить сечение провода

Содержание

Диаметр провода.
Зачем надо точное значение
Как делается расчёт потребляемой мощности
Зачем нужно проводить расчет нагрузки кабеля?
Расчет по длине
Таблица соответствия диаметров проводов и их площадь сечения
Как работать с таблицей
P=IU
Для чего нужен расчет сечения кабеля
Общая информация о кабеле и проводе
Материалы проводников
Материал изготовления провода
Зачем надо уточнять сечения кабеля
Способы узнать реальный диаметр провода
Какие формулы надо использовать
Определяем сечение провода с помощью таблицы
Способы определения
Способ №1 – Приборы в помощь!
Способ №2 – Использование линейки
Способ №3 – Использование таблиц
Проводим расчет сечения провода по диаметру
Для чего нужен расчёт сечения кабеля
Расчёт для многожильного провода
Расчёт с помощью штангенциркуля
Измерение с помощью ручки или карандаша
Использование таблиц

Диаметр провода.

Для того, чтобы удачно купить провод, перед покупкой необходимо измерить диаметр провода, иначе можно стать жертвой обмана. Также измерять сечение провода придется, если будете добавлять новую электрическую точку на старой проводке, так как буквенной маркировки на ней может не быть. Информация, приведенная ниже, поможет вам правильно выбрать методику измерения диаметра провода и эффективно ее использовать на практике.

При этом у вас сразу возникнет вопрос: «Какой смысл компании портить свою репутацию?» Объяснений этому может быть несколько:Но все дело в том, что даже совершив правильные расчеты сечения провода, вы все равно можете столкнуться с проблемой, несмотря на то, что купите провод с подходящим диаметром. Авария может произойти из-за того, что на маркировке проводов будет указано сечение жил, которое не соответствует действительному. Это может случится в результате того, что завод-производитель сэкономил на материале, или же компанией, выпускающей данную продукцию, не были соблюдены все характеристики изделия. Также на прилавках можно найти провода, на которых совсем отсутствует маркировка, что изначально заставляет усомниться в их качественности.

1. В целях экономии. Например, завод сделал диаметр провода меньше всего лишь на 2 мм. кв. при 2,5-миллиметровой жиле, что дало возможность выиграть на одном погонном метре несколько килограмм металла, не говоря уже о прибыли при массовом производстве.

2. В результате большой конкуренции компания снижает цену на электропроводку, пытаясь переманить к себе большую часть потребителей. Естественно, это происходит за счет уменьшения диаметра провода, что невозможно определить невооруженным глазом.

И первый, и второй вариант имеет место быть на рынке продаж, поэтому вам лучше перестраховаться и сделать самостоятельно точные вычисления, о которых и пойдет речь дальше.

Зачем надо точное значение

Узнают сечение покупаемых кабелей, чтобы подобрать подходящий для определенной цели. Если проводник не будет соответствовать по этому параметру, то возникает повышенная опасность возгорания. Так, нельзя брать кабель или электропровод, у которого этот параметр ниже допустимой нормы, так как он будет сильно греться во время эксплуатации. Такой нагрев постепенно будет снижать запас прочности изоляции и по итогу произойдет ее пробой и, возможно – последующее возгорание.

Кроме необходимости перепроверки указанного в спецификации значений при покупке нового провода, узнать точное сечение может быть нужно и в других ситуациях. Одна из самых распространенных – это необходимость замены уже отработавшего токопроводного элемента. Его параметры нельзя посмотреть, так как такие сведения редко помнят или сохраняют где-то записанными. Если брать новый провод «на глаз», то также возможно его возгорание после ввода в эксплуатацию.

Как делается расчёт потребляемой мощности

Рассчитать приблизительное сечение кабеля можно и самостоятельно — необязательно прибегать к помощи квалифицированного специалиста. Полученные в результате расчётов данные можно использовать для покупки провода, однако, сами электромонтажные работы следует доверять только опытному человеку.

Последовательность действий при расчёте сечения такова:

Составляется подробный список всех находящихся в помещении электрических приборов.
Устанавливаются паспортные данные потребляемой мощности всех найденных устройств, после чего определяется непрерывность работы того или иного оборудования.
Выявив значение потребляемой мощности от устройств, работающих постоянно, следует суммировать это значение, добавив к нему коэффициент, равный значению периодически включающийся электроприборов (то есть, если прибор будет работать всего 30% времени, то следует прибавить треть от его мощности).

Далее ищем полученные значения в специальной таблице расчёта сечения провода. Для большей гарантии рекомендуется к полученному значению потребляемой мощности добавить 10-15%.

Для определения необходимых вычислений по подбору сечения кабелей электропроводки согласно их мощности внутри сети важно использовать данные о количестве электрической энергии, потребляемой устройствами и приборами тока. На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение

Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования

На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение. Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования.

Большинство далеко не самых компетентных и квалифицированных электриков уверены в одной простой истине – для того, чтобы правильно провести электрические провода для источников освещения (к примеру, для светильников), необходимо брать провода с сечением, равным 0,5 мм², для люстр – 1,5 мм², а для розеток – 2,5 мм².

Об этом думают и так считают только некомпетентные электрики. Но что, если, например, в одном помещении одновременно работают микроволновка, чайник, холодильник и освещение, для которых нужны провода с разным сечением? Это может привести, к самым разным ситуациям: короткому замыканию, быстрой порче проводки и изоляционного слоя, а также к возгоранию (это редкий случай, но все же возможный).

Точно такая же не самая приятная ситуация может произойти, если человек будет подключать к одной и той же розетке мультиварку, кофеварку и, допустим, стиральную машину.

Зачем нужно проводить расчет нагрузки кабеля?

Этот вопрос часто возникает при прокладке проводки в квартире или своём доме. Сначала считаются все планируемые нагрузки, а потом определяется необходимое сечение провода. Потом приобретается нужный материал в магазине и производится монтаж электропроводки в доме.

В результате эксплуатации новой проводки сначала «выбивает» автомат на электрощитке, а потом обнаруживается повреждение провода. Причём он часто оказывается полностью расплавленным, в результате чего и произошло короткое замыкание.

Получается, что сделаны неправильные расчёты, и как узнать минимально допустимое значение сечение провода в таком случае?

Чтобы избежать серьёзных перегрузок, необходимо подсчитать, сколько электрических приборов в квартире будет задействовано одновременно. Среди самых мощных бытовых приборов, которые обычно используются дома при приготовлении пищи и создания нашего комфорта, можно выделить:

электроплиту;
кондиционер;
микроволновку;
электрочайник;
утюг;
стиральную и посудомоечную машины;
кофемолку;
пылесос.

Потребляемая мощность этой бытовой техники колеблется от 1 до 2 киловатт (за исключением электроплиты).

Расчет по длине

Ну и последний способ, позволяющий рассчитать сечение кабеля – по длине. Суть следующих вычислений заключается в том, что каждый проводник имеет свое сопротивление, которое с увеличением протяженности линии способствует потерям напряжения (чем больше расстояние, тем больше и потери).

В том случае, если величина потерь превысит отметку в 5%, необходимо выбрать проводник с жилами покрупнее.

Для вычислений используется следующая методика:

Нужно рассчитать суммарную мощность электроприборов и силу тока (выше мы предоставили соответствующие формулы).
Выполняется расчет сопротивления электропроводки. Формула имеет следующий вид: удельное сопротивление проводника (p) * длину (в метрах). Получившееся значение необходимо разделить на выбранное поперечное сечение кабеля.

R=(p*L)/S, где p — табличная величина

Обращаем Ваше внимание на то, что длина прохождения тока должна умножаться в два раза, т.к. ток изначально идет по одной жиле, а потом возвращается назад по другой

Рассчитываются потери напряжения: сила тока умножается на рассчитанное сопротивление.

U_потерь=I_{нагрузки}*R_{провода}

ПОТЕРИ=(U_потерь/U_ном)*100%

Определяется величина потерь: потери напряжения делятся на напряжение в сети и умножаются на 100%.
Итоговое число анализируется. Если значение меньше 5%, оставляем выбранное сечение жилы. В противном случае подбираем более «толстый» проводник.

Допустим мы рассчитали, что сопротивление жил у нас 0,5 Ома, а ток 16 Ампер, тогда:

U_потерь=16*0,5=8 Вольт

ПОТЕРИ=(8/220)*100%=0,03636*100%=3,6%

Что вполне допустимо для большинства случаев, согласно ГОСТ 29322-14 «Стандартные напряжения». Подробнее в статье: https://samelectrik.ru/kakoe-otklonenie-napryazheniya-v-seti-schitaetsya-predelnym.html.

Таблица удельных сопротивлений:

Если Вы протягиваете линию на довольно протяженное расстояние, обязательно производите расчет с учетом потерь по длине, иначе будет высокая вероятность неправильного выбора сечения кабеля.

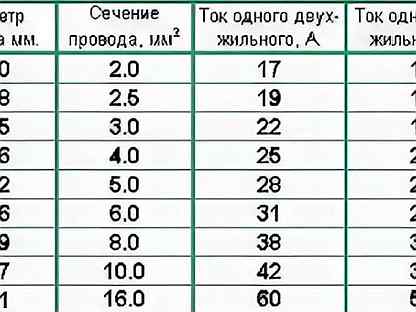

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Диаметр проводника	Сечение проводника
0,8 мм	0,5 мм2
0,98 мм	0,75 мм2
1,13 мм	1 мм2
1,38 мм	1,5 мм2
1,6 мм	2,0 мм2
1,78 мм	2,5 мм2
2,26 мм	4,0 мм2
2,76 мм	6,0 мм2
3,57 мм	10,0 мм2
4,51 мм	16,0 мм2
5,64 мм	25,0 мм2

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм 2 . Вот и будем проверять, соответствует ли эта информация действительности.

Как работать с таблицей

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем

Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать

P=IU

Данные формулы используют в случаях активной нагрузки (потребители в жилых помещениях, лампочки, утюги). Для реактивной нагрузки в основном используется коэффициент от 0,7 до 0,9 (для работы мощных трансформаторов, электродвигателей, обычно в промышленности).

В следующей таблице предложены исходные параметры – потребляемый ток и мощность, а определяемые величины – сечение провода и ток отключения защитного автоматического выключателя.

Исходя из потребляемой мощности и тока – выбор площади поперечного сечения провода и автоматического выключателя.

Зная мощность и ток, в нижеприведенной таблице можно выбрать сечение провода.

Таблица 2.

Макс. мощность, кВт	Макс. ток нагрузки, А	Сечение провода, мм2	Ток автомата, А
1	4.5	1	4-6
2	9.1	1.5	10
3	13.6	2.5	16
4	18.2	2.5	20
5	22. 7	4	25
6	27.3	4	32
7	31.8	4	32
8	36.4	6	40
9	40.9	6	50
10	45.5	10	50
11	50.0	10	50
12	54.5	16	63
13	59.1	16	63
14	63.6	16	80
15	68.2	25	80
16	72. 7	25	80
17	77.3	25	80

Критические случаи в таблице выделены красным цветом, в этих случаях лучше перестраховаться, не экономя на проводе, выбрав более толстый провод, нежели указано в таблице. А ток автомата наоборот поменьше.

По таблице можно без труда выбрать сечение провода по току, или сечение провода по мощности. Под заданную нагрузку выбрать автоматический выключатель.

В данной таблице все данные приведены для следующего случая.

Одна фаза, напряжение 220 В
Температура окружающей среды +300С
Прокладка в воздухе либо коробе (находится в закрытом пространстве)
Провод трехжильный, в общей изоляции (провод)
Используется наиболее распространенная система TN-S с отдельным проводом заземления
В очень редких случаях потребитель достигает максимальную мощность. В таких случаях, максимальный ток может действовать длительно без отрицательных последствий.

Рекомендовано выбирать большее сечение (следующее из ряда), в случаях, когда температура окружающей среды будет на 200С выше, либо в жгуте будет несколько проводов

Это особо важно в тех случаях, если значение рабочего тока, приближено к максимальному

В сомнительных и спорных моментах, таких как:

большие пусковые токи; возможное в будущем увеличение нагрузки; пожароопасные помещения; большие перепады температур (например, провод находится на солнце), необходимо увеличить толщину проводов. Либо же для достоверной информации, обратиться к формулам и справочникам. Но в основном, табличные справочные данные применимы для практики.

Также толщину провода можно узнать эмпирическим (полученным опытным путем) правилом:

Правило выбора площади сечения провода для максимального тока.

Нужную площадь сечения для медного провода, исходя из максимального тока, можно подобрать применяя правило:

Необходимая площадь сечения провода равна максимальному току, деленному на 10.

Расчеты по этому правилу без запаса, поэтому полученный результат нужно округлить в большую сторону до ближайшего типоразмера. Например, нужен провод сечением мм, а ток 32 Ампер. Необходимо брать ближайший, конечно, в большую сторону – 4 мм . Видно, что данное правило вполне укладывается в табличные данные.

Следует заметить, что данное правило хорошо работает для токов до 40 Ампер. Если же токи больше (за пределами жилого помещения, такие токи на вводе) – нужно выбирать провод с еще большим запасом, и делить уже не на 10, а на 8 (до 80 А).

Это же правило и для поиска максимального тока через медный провод, если известна его площадь:

Максимальный ток равен площади сечения, умножить на 10.

Для чего нужен расчет сечения кабеля

К выбору сечения нужно подходить со всей ответственностью. Чтобы знать, кабель 3х4 сколько выдерживает киловатт, надо уметь расшифровать цифры. Такая маркировка обозначает то, что в кабель имеет три жилы, с сечением по 4 мм2. Далее уже можно смотреть по таблице напряжения и мощности для выбора сечения.

Правильно подобранное сечение кабеля позволит смонтированным сетям не перегреваться, выдерживать даже кратковременные нагрузки, в 2-3 раза превышающие номинальную величину. Это создаёт определённый запас по току в случае увеличения количества и мощности включённых в сеть потребителей. Нагруженный по максимуму провод не будет нагреваться и создавать опасность самовозгорания, повлекшую за собой пожар на объекте.

В квартире при скрытой проводке обнаружить точное место повреждения сложно, требуется замена всего участка с выполнением штробы и последующего ремонта помещения.

При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.

Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку).

Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Материалы проводников

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Различные вида кабелей по материалу изготовления жил

Важно! Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току)

Материал изготовления провода

Как известно, медный и алюминиевый провода имеют разное сопротивление, равно как и различный срок службы, из чего можно сделать вывод, что и расчеты по мощности или току их сечения требуется производить отдельно.

Медный провод, как уже упоминалось, требуется меньшей толщины, чем алюминиевый, при одинаковой нагрузке на кабель, и вот почему. Удельное сопротивление у алюминия выше, чем у меди, а потому токовые потери больше. А как раз за счет этого и идет нагрев кабеля, так как бытовые электроприборы не разбирают, посредством какого материала на них поступило напряжение. Они берут именно столько, сколько им необходимо.

А вот медь, которая имеет сопротивление, равное 0,017 Ом*кВ мм/м. потребляет на нагрев меньшее количество электроэнергии, чем алюминий с его удельным сопротивлением в 0.028 Ом*кв. мм/м. В результате нагрев меди меньший, провод необходим тоньше, а коэффициент полезного действия медного кабеля выше.

Именно по этому, несмотря на высокую стоимость по сравнению с алюминием, медные провода более востребованы на рынке электротехники.

Разница между сечениями проводов на 220 и 380 вольт

Зачем надо уточнять сечения кабеля

На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.

Способы узнать реальный диаметр провода

Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.

Микрометр даст более достоверное значение, чем штангенциркуль.

В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.

Как проводить измерения подробно показано в этом видео:

Какие формулы надо использовать

Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:

S = ϖ R²

R – радиус круга, равен половине диаметра;

ϖ = 3,14

Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.

Чтобы получить более точный результат надо иметь в виду:

Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.

Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.

Определяем сечение провода с помощью таблицы

Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:

Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.

При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.

Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.

Способы определения

Существует несколько способов определения сечения кабеля. Все они сводятся к тому, чтобы сначала вычислить диаметр жилы, после чего с помощью небольших расчетов узнать окончательное значение.

Способ №1 – Приборы в помощь!

На сегодняшний день существуют инженерные приборы, с помощью которых можно запросто определить диаметр жилы провода либо кабеля. К таким приборам относятся штангенциркуль и микрометр (увеличьте фото нажатием, чтобы просмотреть все инструменты).

Данный способ определения наиболее точный, но «обратная сторона медали» заключается в стоимости самого штангенциркуля/микрометра. Цена, конечно, не космическая, но для единоразового использования нет смысла приобретать данный инструмент.

Чаще всего такой вариант выбирают профессиональные электрики, чья жизнь непосредственно связана с монтажом электропроводки. Имея штангенциркуль можно точнее всего определить сечение провода своими силами. Преимущество данной методики заключается в том, что замерить диаметр жил можно даже на участке работающей линии (к примеру в розетке).

После измерения необходимо воспользоваться следующей формулой:

Не забываем, что число «Пи» составляет 3,14. Для максимального упрощения формулы можно 3,14 разделить на 4, после чего вычисления сведутся к умножению 0,785 на диаметр в квадрате!

Способ №2 – Использование линейки

Если Вы не желаете тратить деньги (а правильно и делаете!), то рекомендуем использовать простой «дедовский» способ для того чтобы определить сечение провода по его диаметру. Если имеются проволока, простой карандаш и линейка, найти ответ можно за считанные минуты. Все что Вам нужно — зачистить жилу от изоляции, после чего плотно накрутить ее на карандаш (как показано на картинке) и линейкой измерить общую длину намотки.

Суть способа заключается в том, что необходимо измерить общую длину намотанного проводника и разделить ее на количество жил. Значение, которое получиться – диаметр, который Вам нужно определить.

Несмотря на свою простоту, вычисления имеют свою особенность:

чем больше жил будет намотано на карандаш, тем точнее выйдет результат, минимальное количество витков – 15;
витки обязательно должны быть вплотную прижаты друг к другу, чтобы не было свободного пространства, которое значительно увеличит погрешность;
определение необходимо осуществлять несколько раз (меняя начальную сторону замера, переворачивая линейку и т. д.). Опять-таки, чем больше вычислений – тем меньше погрешность.

Обращаем Ваше внимание на существенные недостатки данного способа. Во-первых, для измерения подойдут только тонкие проводники (из соображений того, что толстый кабель будет сложно накручивать)

Во-вторых, в магазине перед покупкой для такой методики необходимо отдельно приобрести небольшой кусочек изделия.

После всех измерений необходимо воспользоваться все той же формулой, которую мы указали выше. На видео демонстрируется пример определения сечения проводника с помощью линейки:

Применение линейки и формул

Способ №3 – Использование таблиц

Вместо того, чтобы определять сечение кабеля по формуле, можно просто использовать готовые таблицы, которые сократят Ваше время и сделают результат наиболее точным.

Таблица довольно простая: в одной колонке указаны диаметры жил, во второй – их поперечные сечения в квадратах.

Проводим расчет сечения провода по диаметру

В последнее десятилетие особенно заметно снизилось качество выпускаемой кабельной продукции. Больше всего страдает сопротивление — сечения провода. На форуме я часто замечал, что народ недоволен подобными изменениями. И продолжаться это будет до тех пор, пока на это наглое воровство изготовителя не начнут реагировать.

Со мной произошел аналогичный случай. Мною было куплено метра два провода маркировки ВВГнг 3х2,5 кв. миллиметра. Первое что мне бросилось в глаза, это очень тонкий диаметр. Я подумал, что, скорее всего, мне подсунули провод меньшего сечения. Еще больше удивился, когда увидел надпись на изоляции ВВГнг 3х2.5 кв.мм.

Опытному электрику, ежедневно сталкивающемуся с проводами, легко определить «на глаз» сечение кабеля или провода. Но порой даже профессионал делает это с трудом, не говоря уже о новичках. Сделать расчет сечения провода по диаметру – это важная задача, которую нужно решить прямо в магазине. Поверьте, эта минимальная проверка обойдется вам дешевле и проще, чем восстановление ущерба от возгорания, которое может возникнуть из-за короткого замыкания.

Вы наверное спросите зачем необходимо проводить расчет сечения кабеля по диаметру? Ведь в магазине любой продавец подскажет, какой провод вы должны купить под вашу нагрузку, тем более на проводах есть надписи, на которых указано количество жил и сечение. Что тут сложного рассчитал нагрузку, купил провод, сделал электромонтаж. Однако не все так просто.

Порой на бухте провода или кабеля и вовсе нет бирки, на которой указаны технические характеристики. Скорее всего, эта та ситуация, о которой я рассказывал выше, − несоответствие проводниковой и кабельной продукции требованиям современных ГОСТов.

Чтобы никогда не становиться жертвой обмана, настоятельно рекомендую вам научиться определять сечение провода по диаметру самостоятельно.

Это интересно: Как подключить вентилятор через реле — разъясняем по пунктам

Для чего нужен расчёт сечения кабеля

В главную очередь, проведение этой несильно сложной процедуры необходимо для обеспечения безопасности как самого помещения, так и находящихся в нём людей. На сегодня человечеством не изобретено более удобного метода распределения и доставки электрической энергии до потребителя, как по проводам. Людям практически ежедневно необходимы услуги электрика — кто-то нуждается в подключении розетки, кому-то необходимо установить светильник и т. д. Из этого выходит, что с операцией подбора требуемого сечения связана даже такая, казалось бы, незначительная процедура, как установка нового светильника. Что же тогда говорить о подключении электрической плиты или водонагревателя?

Несоблюдение норм может привести к нарушению целостности проводки, что нередко становится причиной короткого замыкания или даже поражения электрическим током.

Если при выборе сечения кабеля допустить ошибку, и приобрести кабель с меньшей площадью проводника, то это приведёт к постоянному нагреву кабеля, что станет причиной разрушения его изоляции. Естественно, все это негативно влияет на продолжительность эксплуатации проводки — нередки случаи, когда через месяц после успешного монтажа электропроводка переставала работать, и требовалось вмешательство специалиста.

Следует помнить, что от правильно подобранного значения сечения кабеля напрямую зависит электро и пожаробезопасность в здании, а значит, и жизнь самих жильцов.

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Конечно, каждый собственник желает как можно больше сэкономить, но не стоит делать это ценой своей жизни, ставя её под угрозу — ведь в результате короткого замыкания может случиться пожар, который вполне может уничтожить все имущество.

Во избежание этого, перед началом электромонтажных работ следует подобрать кабель оптимального сечения. Для подбора необходимо учитывать несколько факторов:

общее количество электротехнических устройств, находящихся в помещении;
совокупную мощность всех приборов и потребляемую ими нагрузку. К полученному значению следует добавить «про запас» 20–30%;
затем, путём нехитрых математических расчётов, перевести полученное значение в сечение провода, учитывая при этом материал проводника.

Расчёт для многожильного провода

Многожильный провод (многопроволочный) представляет собой свитые вместе одножильные проволоки. Кто хоть немного дружит с математикой, тот прекрасно понимает, что необходимо посчитать количество этих проволочек в многожильном проводе. После этого измеряется сечение одной тонкой проволочки и умножается на их общее количество. Рассмотрим следующие варианты.

Расчёт с помощью штангенциркуля

Измерение проводится штангенциркулем с обычной шкалой (или микрометром). У опытных мастеров этот инструмент всегда находится под рукой, но не все же профессионально занимаются электрикой.

Для этого на примере кабеля ВВГнг разрежьте ножом толстую оболочку и разведите жилы в разные стороны.

Потом выберете одну жилу и зачистите ножом или ножницами. Далее произведите замер этой жилы. Должен получиться размер 1,8 мм. В качестве доказательства правильности измерения обратитесь к расчетам.

Полученная в результате вычисления цифра 2,54 мм2 – это фактическое сечение жилы.

Измерение с помощью ручки или карандаша

Если у вас не оказалось под рукой штангенциркуля, то можно воспользоваться подручными методами, используя карандаш и линейку. Сначала возьмите измеряемый провод, зачистите его и намотайте на карандаш или ручку так, чтобы витки ложились вплотную друг другу. Чем больше витков, тем лучше. Теперь подсчитаем количество намотанных витков и измерим их общую длину.

К примеру, получилось 10 витков с общей длиной намотки 18 мм. Нетрудно подсчитать диаметр одного витка, для этого общую длину делим на количество витков.

В результате всех производимых расчётов по формуле получите искомый диаметр жилы. В этом случае он составляет 1,8 мм. Так как диаметр одной жилы известен, то нетрудно посчитать сечение всего провода ВВГнг по известной уже формуле.

Можно заметить, что результаты получились равными.

Использование таблиц

Как можно узнать и измерить сечение кабеля, если под рукой не оказалось ни штангенциркуля, ни линейки, ни микрометра. Вместо того чтобы ломать себе голову над сложными математическими формулами, достаточно вспомнить, что есть уже готовые таблицы значений для измерения сечения кабеля. Существуют, конечно, очень сложные таблицы с множеством параметров, но, в принципе, для начала достаточно воспользоваться самой простой из двух колонок. В первой колонке вписывается диаметр проводника, а во второй колонке приводятся готовые значения сечения провода.

Таблица сечения проводя для закрытой проводки

Существует и другой «приблизительный» метод, который не требует измерения толщины отдельных проводков. Можно просто измерить сечение (диаметр) всего толстого свитка. Таким методом обычно пользуются опытные электрики. Они могут узнать сечение кабеля как «на глаз», так и с помощью инструментов.

{SOURCE}

Провод А 16

Главная >Кабель-Провод >Провод неизолированный >А >Провод А 16 (#6975)

Наименование	Наличие	Цена опт с НДС	Дата обновления	Срок поставки
А 16	500	18.45 р.	01. 10.2022	От 1 дня
Провод А 16 (м) Кирскабель V9115B000000000к	3478	21.79 р.	01.10.2022	От 1 дня
Провод А 16 (м) СКТ Сосновый Бор 10003	170	25.36 р.	30.09.2022	От 1 дня
Провод А 16 (м) Иркутсккабель V9115B000000000и	Под заказ	21.79 р.	01.10.2022	От 30 дней
Провод А 16 (м) Балткабель 10003	Под заказ	21. 79 р.	01.10.2022	От 30 дней

Условия продажи провода А 16

Купить провод а 16 могут юридические и физические лица, оплата производится безналичным расчетом (перевод на расчетный счет компании ООО «ЭКС»), возможна оплата наличными через кассу в офисе (г Москва, улица Кусковская дом 20а), отгрузка производится на следующий день после поступления оплаты.

Цена провода А 16 зависит от общей суммы закупаемого товара, на сайте указана оптовая цена с учетом НДС, розничную стоимость и скидку на крупный опт уточняйте в отделе продаж по телефону +7(495)777-83-45. В корзине сайта, при оформлении заказа, можно ознакомиться с ценой учитывающей объем заказа.

Доставляем провод а 16 по Москве и Московской области, в регионы РФ отправляем заказы транспортными компаниями по желанию заказчика.

Похожие товары

ПАВ 1х16	35601	от 21. 65 р.	8 вариантов
ПАВ 1х16 бел.	27137	21.65 р.
ПАВ 1х16 ж/з	2490	22.30 р.
ПАВ 1х16 гол.	2450	22. 30 р.
ПАВ 1х16 красн.	1350	22.30 р.
Провод ПАВ 1х16 220В Б ОК (м) АЛЮР 0614801001	707	22.85 р.
Провод ПАВ 1х16. 0 белый	1348	23.05 р.
Провод ПАВ 1х16 ОК Г (м) Альгиз К ФР-00000492	119	30.85 р.
Провод ПАВ 1х16 ОК Б (м) ЭлПром НТ000002504	Под заказ	21.66 р.
АПВ 16	35601	от 21. 65 р.	8 вариантов
ПАВ 1х16 бел.	27137	21.65 р.
ПАВ 1х16 ж/з	2490	22.30 р.
ПАВ 1х16 гол.	2450	22. 30 р.
ПАВ 1х16 красн.	1350	22.30 р.
Провод ПАВ 1х16 220В Б ОК (м) АЛЮР 0614801001	707	22.85 р.
Провод ПАВ 1х16.0 белый	1348	23. 05 р.
Провод ПАВ 1х16 ОК Г (м) Альгиз К ФР-00000492	119	30.85 р.
Провод ПАВ 1х16 ОК Г (м) ЭлПром НТ000002505	Под заказ	21.66 р.

Другие товары категории

Провод А 25	10720	от 27. 88 р.	7 вариантов
А 25	390	27.88 р.
Провод А 25 (м) Кирскабель V9114В000000000к	8976	28.73 р.
Провод А 25 (м) СКТ Сосновый Бор 10006	1266	36. 16 р.
Провод А 25 (м) Балткабель 10006	Под заказ	28.73 р.
Провод А 25 (м) Иркутсккабель V9114В000000000и	88	29.06 р.
A-25-RB Кабель акустический 2х0,25 мм2 красно-черный, 100м (12/432) \| Б0048262 \| ЭРА	Под заказ	738. 39 р.
A-25-S Акустический кабель 2х0,25 мм2 прозрачный, 100м (12/432) \| Б0048269 \| ЭРА	Под заказ	794.00 р.
Провод А 35	29519	от 35.09 р.	7 вариантов
А 35	4050	35. 09 р.
Провод А 35 (м) Кирскабель V91100000000000к	25295	38.74 р.
Провод А 35 (м) Иркутсккабель V91100000000000и	165	38.74 р.
Провод А 35 (м) Балткабель 10008	Под заказ	38. 74 р.
Провод А 35 (м) СКТ Сосновый Бор 10008	Под заказ	38.99 р.
A-35-RB Кабель акустический 2х0,35 мм2 красно-черный, 100м (12/432) \| Б0048263 \| ЭРА	9	833.56 р.
A-35-S Акустический кабель 2х0,35 мм2 прозрачный, 100м (12/576) \| Б0048270 \| ЭРА	Под заказ	844. 65 р.
Провод А 50	3722	от 53.39 р.	6 вариантов
А 50	281	53.39 р.
Провод А 50 (м) Кирскабель V9114Д000000000к	3314	69. 42 р.
Провод А 50 (м) Иркутсккабель V9114Д000000000и	127	69.42 р.
Провод А 50 (м) СКТ Сосновый Бор 10012	Под заказ	65.52 р.
Провод А 50 (м) Балткабель 10012	Под заказ	69. 42 р.
A-50-S Акустический кабель 2х0,50 мм2 прозрачный, 100м (12/432) \| Б0048271 \| ЭРА	Под заказ	1 180.31 р.
Провод А 70	12806	от 68.55 р.	5 вариантов
А 70	2047	68. 55 р.
Провод А 70 (м) Кирскабель V9113D000000000к	7438	74.26 р.
Провод А 70 (м) СКТ Сосновый Бор 10015	3321	77.48 р.
Провод А 70 (м) Балткабель 10015	Под заказ	74. 26 р.
Провод А 70 (м) Иркутсккабель V9113D000000000и	Под заказ	77.48 р.
Провод А 100	10	от 75.26 р.	6 вариантов
A-100-RB Кабель акустический 2х1,00 мм2 красно-черный, 100м (8/192) \| Б0048266 \| ЭРА	10	1 920. 66 р.
UX-ШВВП-1,8m-B Шнур для бра 2×0.5мм2 1,8м без выкл черный 2,5A (100/3600) \| Б0044070 \| ЭРА	Под заказ	75.26 р.
UX-ШВВП-1,8m-W Шнур для бра 2×0.5мм2 1,8м без выкл белый 2,5A (100/3600) \| Б0044069 \| ЭРА	Под заказ	75.26 р.
Кабель P032-007 AC 10А 100-240В 12Awg C13/C20 7` TRIPPLITE 645142	Под заказ	1 790. 85 р.
A-100-S Акустический кабель 2х1,0 мм2 прозрачный, 100м (8/192) \| Б0048273 \| ЭРА	Под заказ	1 946.16 р.
Кабель питания C19 to C14 15А 100-250В 14 AWG 3м Ч Tripp Lite 1000489515	Под заказ	1 961.32 р.

Диаметр кабеля AWG

В сфере кабельной промышленности и электромонтажных работ часто применяется такое понятие как сечение, обозначающее площадь среза токоведущей жилы. Вполне привычное явление обозначать сечение в квадратных миллиметрах. Но иногда можно встретить кабель, сечение которого указано в такой единице измерения как калибр AWG. Попробуем разобраться, что это за единица измерения, и как сопоставить сечение кабеля в стандарте AWG с привычным значением в миллиметрах квадратных.

Чтобы обозначить диаметр кабеля в кабельной промышленности многих стран используется несколько обозначений. Американский стандарт маркировки размеров проводов AWG применяется в США с 1857 г.

История возникновения системы AWG.

Согласно данному стандарту, меньшее числовое значение обозначает более толстое сечение кабеля и наоборот. Такая своего рода обратная маркировка принята исторически. Дело в том, что проволока производится методом волочения и ее калибр соответствует числу последовательных протяжек заготовки сквозь уменьшающиеся с каждым разом отверстия в волоке, пока не будет получен требуемый диаметр готового изделия.

К примеру, чтобы получить провод 0,51 мм в диаметре, заготовку AWG 0, диаметр которой более 8 мм, следует последовательно протянуть 24 раза.

В системе AWG обозначают не только сечение проводов, но также размеры трубок, прутков и стержней.

Особенности американской калибровки.

Калибр проводов AWG изначально разрабатывался с целью стандартизизации размеров и обозначения сплошных кабелей в математической прогрессии. Он основан на 2-х рекомендованных диаметрах: 36 AWG (0.005 дюйма) и 4/0 AWG (0.46 дюйма).

Абсолютно все размеры в данном калибре взаимно связаны математической прогрессией таким образом, что каждый из них можно получить из любого другого стандартного размера AWG.

Характерные закономерности:

увеличение на 1 размер снижает площадь сечения провода на 20,7%;
3 соседних размера отличаются в 2 раза по сечению;
6 соседних размеров отличаются диаметром в 2 раза.

Маркировка AWG для разных типов проводов.

WG одножильный

Сплошные проводники с 1 жилой большого размера называют “прутками”. Их размер, как правило, определяется размером AWG либо диаметром.

Стандартные диаметры метрических 1-жильных проводов примерно соответствуют AWG диаметрам, однако эти прогрессии несколько отличаются.

AWG многожильный

Калибр AWG применяется также для обозначения многожильного провода. В таком случае он определяется общей площадью сечения всех проводов. Свободное пространство между ними не входит в общую площадь сечения. Для круглых сечений «пустое» пространство может занимать порядка 10 %, поэтому многожильный кабель необходимо выбирать на 5 % толще, чем одножильный с аналогичным сечением.

Многожильный кабель обозначаются 3-я показателями:

общий калибр целиком;
количество проводов;
калибр одного провода.

Пример маркировки: 40 AWG 7/48 – многожильный провод 40 AWG, состоящий из 7-и жил размера 48 AWG.

Характерные закономерности:

плетение из 7-и проводников уменьшает размер AWG на 8, к примеру: 30 AWG – 7/38;
сплетение 19-и проводников уменьшает размер AWG на 12, к примеру: 26 AWG – 19/38;
сплетение 37-и проводников уменьшает размер AWG на 16, к примеру: 10 AWG – 37/26.

Многожильный провод может изменяться по своей конструкции в зависимости от своих свойств и сферы использования. Эквивалент многожильного AWG должен обладать аналогичным сечением, быть больше либо соответствовать 98 % площади сплошного номинального размера. Следовательно, он будет иметь подобный вес и электрическое сопротивление.

Размеры, которые больше 4/0 обозначают буквами MCM.

Метрическая маркировка многожильного провода относится к его сечению в виде: 1 кв.мм – 19/0.25 мм; 5 кв.мм – 37/0.40 мм.

Метрические кабели определяются своим сечением. Для многих моделей характерна корреляция с AWG, но отличия могут быть в свойствах и конфигурациях конечного кабеля (9 кв.мм – аналог 8 AWG, 107 кв.мм – аналог 4/0 AWG). Множество сплетенных метрических проводников близко к размеру AWG.

AWG	Сечение кабеля, мм2, (mm2)	Диаметр кабеля, мм (mm)	Сопротивление кабеля Ом/м, [Ohm/m]
4/0 = 0000	107	11. 7	0.000161
3/0 = 000	85	10.4	0.000203
2/0 = 00	67.4	9.26	0.000256
1/0 = 0	53.5	8.25	0.000323
1	42.4	7.35	0.000407
2	33.6	6.54	0.000513
3	26.7	5.83	0.000647
4	21.1	5.19	0.000815
5	16.8	4.62	0.00103
6	13.3	4.11	0.0013
7	10.5	3.66	0.00163
8	8. 36	3.26	0.00206
9	6.63	2.91	0.0026
AWG	Сечение кабеля, мм2, (mm2)	Диаметр кабеля, мм (mm)	Сопротивление кабеля Ом/м, [Ohm/m]
10	5.26	2.59	0.00328
11	4.17	2.3	0.00413
12	3.31	2.05	0.00521
13	2.62	1.83	0.00657
14	2.08	1.63	0.00829
15	1.65	1.45	0.0104
16	1.31	1.29	0.0132
17	1. 04	1.15	0.0166
18	0.823	1.02	0.021
19	0.653	0.912	0.0264
AWG	Сечение кабеля, мм2, (mm2)	Диаметр кабеля, мм (mm)	Сопротивление кабеля Ом/м, [Ohm/m]
20	0.518	0.812	0.0333
21	0.41	0.723	0.042
22	0.326	0.644	0.053
23	0.258	0.573	0.0668
24	0.205	0.511	0.0842
25	0.162	0.455	0.106
26	0. 129	0.405	0.134
27	0.102	0.361	0.169
28	0.081	0.321	0.213
29	0.0642	0.286	0.268
AWG	Сечение кабеля, мм2, (mm2)	Диаметр кабеля, мм (mm)	Сопротивление кабеля Ом/м, [Ohm/m]
30	0.0509	0.255	0.339
31	0.0404	0.227	0.427
32	0.032	0.202	0.538
33	0.0254	0.18	0.679
34	0.0201	0.16	0.856
35	0. 016	0.143	1.08
36	0.0127	0.127	1.36
37	0.01	0.113	1.72
38	0.00797	0.101	2.16
39	0.00632	0.0897	2.73
40	0.00501	0.0799	3.44

Справочная таблица. Наружные диаметры кабелей (проводов) мм. — SJAI

Главная
Техническая информация
Справочная таблица. Наружные диаметры кабелей (проводов) мм.

Число жил, сечение мм. кабеля (провода)	Наружный диаметр мм.							Число жил, сечение мм. кабеля (провода)	Наружный диаметр мм.
Число жил, сечение мм. кабеля (провода)	ВВГнг	КВВГ	КВВГэ	ПВС	АВВГ	ПВ1	ПВ3	Число жил, сечение мм. кабеля (провода)	ВВГнг	КВВГ	КВВГэ	ПВС	АВВГ
1х0,75						2,4	2,7	4х70	33,2				31,3
1х1						2,5	2,8	4х95	37,5				35,1
1х1,5	5,4					3	3,2	4х120	40,4				38,8
1х2,5	5,6				5,8	3,5	3,6	4х150	43,7				42,2
1х4	6				6,7	4	4	5х0,75				7,4
1х6	6,5				7,1	5	5,5	5х1		9,5	10,3	8,3
1х10	7,8				7,9	5,5	6,2	5х1,5	10	10	10,9	10
1х16	9,9				9,5	7	8,2	5х2,5	11	11,1	11,5	11,5	12,1
1х25	11,5				11	9	10,5	5х4	12,8				14,5
1х35	12,6				12	10	11	5х6	14,2				15,8
1х50	14,4				13,7	12,5	13,2	5х10	17,5				17,9
1х70	16,4				15,2	14	14,8	5х16	22				20,8
1х95	18,7				17,3	16	17	5х25	26,8				25,5
1х120	20,4				19,2			5х35	29,8				28,1
1х150	21,1				22,2			5х50	35				32,7
1х185	24,7				24,8			5х70					37,1
1х240	27,4				27,7			5х95					42,8
2х0,75				6				5х120					47,3
2х1				6,7				5х150					55,8
3х0,75				6,3				5х185
3х1				7,1				7х1		10	11
3х1,5	9,2			8				7х1,5		11,3	11,8
3х2,5	10,2			9,6	10,3			7х2,5		11,9	12,4
3х4	11,2				12,2			10х1		12,9	13,6
3х6	11,8				13,2			10х1,5		14,1	14,5
3х10	14,6				14,8			10х2,5		15,6	17,1
4х0,75		7,7	8	6,9				14х1		14,1	14,6
4х1		8,1	8,4	7,7				14х1,5		15,2	15,7
4х1,5	9,8	9,2	10,1	9				14х2,5		16,9	18,7
4х2,5	11,5	11,1	11,1	10,5	11,2			19х1		15,2	16,9
4х4	11,8				13,3			19х1,5		16,9	18,5
4х6	13				14,4			19х2,5		19,2	20,5
4х10	15,9				16,3			27х1		18	19,9
4х16	20,4				18,9			27х1,5		19,3	21,5
4х25	24,4				22,7			27х2,5		21,7	24,3
4х35					25,5			37х1		19,7	21,9
4х50	29,6				29,6			37х1,5		21,5	24,1

Провод 10 квадратов — какой диаметр? Как определить диаметр провода

2 Января, 2021
Инструменты и оборудование
Анна Горбенко

Монтаж электропроводки – мероприятие достаточно серьезное и ответственное. Многие даже не утруждаются вникать в вопросы о самостоятельном подборе проводов и установке электрической сети дома своими руками. Такие хозяева квартир и домов приглашают специалистов-электриков, которые выполняют за них всю работу сами. Но есть и те, кто хочет сэкономить на услугах мастера, поскольку разбираются в основах монтажа электрической проводки.

И тем, и другим необходимо, как минимум, понимать суть вопроса о расчете диаметра провода. Определить данный показатель можно без труда несколькими доступными способами. И суть необходимости знания и понимания этой цифры заключается в том, что размер кабеля напрямую связан с возможностями пропускной системы в нем, а значит, это влияет и на возможность подключения к определенным сетям (однофазным или двухфазным).

Многие новички не знают основных понятий и терминов сферы электрического обслуживания. И при появлении необходимости разбирательства с сечением проводов у них возникают вопросы, типа: «Какой диаметр у провода в 10 квадратов?». У большинства людей он, как минимум, вызовет недоумение. Или, например: «Какой диаметр у провода в 4 квадрата?». Чтобы разобраться и найти ответы на такие сложные для восприятия новичков вопросы, необходимо изучить закономерности расчетов и понять смысл существующих способов измерения диаметра провода.

Значение

Выбор качественного кабеля для последующего монтажа электропроводки – это чуть ли не главный вопрос во всем этом мероприятии. Смысл его значимости заключается в том, что при установке некорректно подобранного кабеля он может быстро прогореть, а заменить его будет уже довольно затруднительно. Это ведь не розетка и не выключатель, которые можно с легкостью поменять. Более того, последствия перегорания проводки могут быть весьма плачевными. Поэтому здесь важно свести весь риск к минимуму. А добиться этого можно при условии выбора кабеля нужного диаметра. Провода с 2-5 жилами это будут или предпочтение будет отдано одножильной проводниковой системе, решите вы сами уже в процессе определения нужного провода, исходя из конкретно ваших условий потребления электроэнергии в квартире. Но первоначально нужно уметь ориентироваться именно в размере сечения кабеля, ведь от правильного подбора этого размера зависит и безопасность во всем доме.

Роль показателя сечения в подборе провода

Если вы выберете кабель с недостаточным размером сечения, вы рискуете перегрузить и перегреть проводник, от этого изоляция может быстро оплавиться. А это в свою очередь чревато коротким замыканием и возгоранием.

В то же время выбирать кабель с чрезмерно большим сечением вам, как покупателю, абсолютно не выгодно, ведь от этого показателя напрямую зависит и цена на него.

«Правилами установки электрооборудования» (ПУЭ) используется в этих целях специальная таблица: там показывается сечение кабеля, которое рассчитано на конкретную нагрузку под одножильные, двухжильные и трехжильные кабели в условиях прокладки в земле или в воздухе. Но обо всем по порядку.

Диаметр и сечение

Первоначально малознакомые с системой кабельного снабжения люди всегда ошибочно полагают, что диаметр и сечение в проводе – понятия тождественные. И на вопрос о том, например, какой диаметр у провода в 10 квадратов, они могут либо не ответить вообще, либо ошибочно предположить, что это – 10 мм. Но по факту здесь работают простейшие правила геометрии.

Сечение любого кабельного среза рассчитывается по формуле и измеряется в квадратных величинах (мм²), в то время как диаметр – это замер длины наибольшего расстояния между двумя точками на окружности кабельного среза. Измеряется диаметр проводов в мм2.

Какое сечение 10-миллиметрового кабеля в диаметре? Какова будет его пропускная способность? Как рассчитать диаметр провода: по формуле или за счет естественного замера? Как рассчитывается его сечение? На что нужно обратить внимание при покупке нужного провода?

На все приведенные и многие другие вопросы хозяину квартиры, желающему провести новую проводку, обязательно нужно найти ответы, даже в случае, если он планирует воспользоваться услугами специалистов. К сожалению, практика показывает, что незнанием хозяев горе-мастера могут нагло воспользоваться.

В чем заключается обман

Если вы не будете знать и понимать, как выглядит провод в 4 квадрата или какой диаметр у него, вас легко смогут обмануть. Этот обман может исходить как со стороны взятого в подрядчики электрика, так и со стороны нерадивых производителей. В чем конкретно он заключается?

К примеру, вы возложили все обязательства по подбору проводки для вашей квартиры на специалиста. Он должен пойти в супермаркет и на выделенные вами средства приобрести соответствующую вашим требованиям и условиям пользования электроэнергией проводниковую сеть. Поскольку вы абсолютно ничего не смыслите в размерах, сечениях, пропускных способностях проводов, вы полностью полагаетесь на ответственного подрядчика.

В свою очередь он может добросовестно выполнить ваше поручение и приобрести необходимый вам кабель, а может в корыстных целях воспользоваться вашим доверием и купить более дешевый, а соответственно, и более низкосортный продукт. Вырученную разницу он попросту возьмет и заберет себе в карман. Проводка будет, конечно, установлена. Но вы будете спокойно жить и даже не подозревать об угрозах низкого качества вашей проводки и о том, что вас просто-напросто облапошили.

Другой способ обмануться – это всецело и полностью доверять производителям кабельной индустрии. Даже несмотря на достаточно высокую конкуренцию, в условиях которой все поставщики кабельной продукции стараются отработать по максимуму и ни в коем случае не упустить своих клиентов, они часто обращаются к различного рода ухищрениям. Одним из наиболее часто встречаемых таких ухищрений является экономия на металле за счет уменьшения проводникового диаметра. Вы только подумайте: производителю достаточно уменьшить всего на пару мм2 сечение провода в 10 квадратов (какой диаметр при этом будет ему соответствовать?), чтобы окупиться за счет значительного снижения себестоимости на продаже сотен километров этого кабеля! Ему хорошо, а вы можете остаться у разбитого корыта. Или, правильнее будет сказать, у сгоревшей проводки. Ведь сопротивление купленного проводника будет гораздо ниже того, которое заявлено в маркировке и документации.

Вот почему так важно обладать хотя бы минимальной информацией о том, какими должны быть провода, в чем различие диаметра и сечения в кабеле и на основе чего производятся расчеты.

Способы измерения

Так как же определить, у провода какой диаметр при сечении 10 мм2? Как определить искомую величину? Или какой диаметр при сечении 25 мм2?

Существует рад способов, которые позволяют выяснить одну искомую величину за счет знания информации о второй. По диаметру проводника можно получить сведения об его сечении, а по площади сечения узнать, каким диаметром обладает тот или иной провод.

Определение диаметра при помощи микрометра

Вычислить диаметр провода – это самое простое, что может сделать не то что новичок в монтаже электрической проводки, но даже не имеющий к этой сфере никакого отношения человек. Для измерения диаметра достаточно просто воспользоваться одним из наиболее распространенных способов.

Первый способ – это использование микрометра или штангенциркуля. Данный метод считается наиболее актуальным и часто применяемым на практике. Обусловлено это тем, что такие устройства дают максимально точные показатели измерения. Сам процесс измерения проводится при помощи переведения фиксатора в открытое положение. Ручку микрометра нужно открутить на такое расстояние, которое позволит проводу легко поместиться в пазе между щупами. После этого в действие приводятся ручки прибора: они закручивают прибор до тех пор, пока не срабатывает трещотка. Вот и все, можете фиксировать полученные данные.

Определение диаметра при помощи ручки или карандаша

Этот способ основывается на понимании того, что диаметр провода по всей длине неизменно одинаковый. Вы просто берете ручку или карандаш и наматываете на нее проводник, четко формируя виток за витком, подобно спирали, один за другим. Поскольку изоляция дает погрешности, ее нужно обрезать по всей длине формируемых витков. Помните о максимальной плотности прижатия витков друг к другу – это обеспечит вам получение более точных данных на выходе.

Поскольку все витки обладают единой толщиной, для выяснения диаметра нужно измерить длину сформированной вами намотке на ручку и разделить ее на количество полученных вами витков. К примеру, если ваша намотка из 15 витков составила 1,5 см, это значит, что диаметр взятого вами к расчету провода равен 1 мм. Все довольно просто.

Определение диаметра при помощи линейки

Вариант, наверное, самый простой. Но точность таких измерений заставляет желать лучшего. Исходя из того, что диаметр слишком тонкого провода выяснить путем измерения линейкой практически невозможно, данный способ приемлем для относительно толстых проводов.

В этих целях используется бумага или нить. Весь смысл измерительного процесса сводится к тому, чтобы кусочком тонкой бумаги (или нити) обмотать подверженный измерению провод так, чтобы концы этого кусочка бумаги (или нитки) встретились. Место соприкосновения разных концов бумаги помечается, после чего она снимается и подвергается замерам линейкой. Так, вы получаете длину окружности, которую впоследствии подставляете в формулу и выясняете искомую величину.

D=L/2π,

где: D – диаметр, L – длина окружности, π – величина постоянная, равная 3,14 .

Обладая информацией о величине диаметра, можно подставить ее в соответствующую формулу и узнать площадь сечения.

Определение сечения по формуле

Вычислить сечение кабеля можно логическим путем, подставив значение диаметра в формулу площади круга.

S=π*D²/4,

где: S – это площадь сечения, π – постоянная величина (3,14), а D – диаметр провода.

К примеру, если вы выбрали провод диаметром в 1,2 мм, значит, площадь сечения будет равна 3,14*1,2²/4 = 1,13 мм².

Для удобства обозначения и в разговорной речи сечение провода измеряется в так называемых квадратах. К примеру, полученный в нашем случае показатель – это 1,13 квадрата.

Определение диаметра по сечению

Выяснить показатель диаметра в проводе можно элементарно при помощи обратной формулы: вы попросту берете и переиначиваете формулу под искомый диаметр: он будет равен корню из произведения площади вашего сечения, умноженного на 4 и поделенного на 3,14. Такой метод применим только в теории, потому что он не особо-то удобен в использовании.

На практике же имеется целая таблица, за счет которой можно быстро и легко узнать, какому сечению какой диаметр соответствует. Это общий способ выявления для обоих показателей: диаметра через сечение и сечения через диаметр, соответственно. Данный способ — самый удобный в применении на практике, ведь он основан на обладании информацией без проведения занудных расчетов. Глядя в эту таблицу, вы без труда сможете определить, какой диаметр у провода в 10 квадратов: он составляет 3,57 мм.

О таблицах

С учетом того, что традиционные проводники для электромонтажа выступают в роли медных и алюминиевых жил, таблицы существуют для обоих разновидностей металла. Но, что касается практики, в наше время для домашней проводки фактически никто уже не использует алюминиевые провода. Связано это с тем, что алюминиевая проводка в разы превышает опасность короткого замыкания или возгорания в квартире. Объясняется данный момент легкостью такого металла: он обладает меньшим удельным весом. А значит, такие провода быстрее и легче подвергаются коррозии и повреждениям, ввиду чего их установка по воздуху категорически запрещена.

Более того, вы можете поломать его в процессе монтажа и даже этого не заметить, настолько он хрупок по сравнению с медным проводом. Ну и наконец главный минус алюминия – это его способность слишком быстро нагреваться. Данный факт в свою очередь чреват плавлением изоляции и коротким замыканием (возгоранием). Именно поэтому использование измерительных таблиц для алюминиевых проводов практически не востребовано.

Чем же хороша такая измерительная таблица:

Во-первых, дается четкое цифровое понимание показателей конкретно для одножильных и многожильных проводников – это существенно облегчает измерительный процесс.
Во-вторых, в таблице учтены условия проведения кабельной системы как для закрытой проводки, так и для открытой.
В-третьих, такой способ выявления информации является наиболее простым и удобным. С учетом высокоразвитых технологий и возможностью обладания многофункциональными гаджетами сегодня каждый может загрузить в свой смартфон таблицу и в нужное время посмотреть, какому значению сечения соответствует диаметр. Согласитесь, это действительно очень практично и удобно: большой объем технической информации хранится у вас постоянно под рукой. При этом не нужно производить никаких математических расчетов и тратить на это «кучу» времени.

Более того, многими добросовестными производителями для удобства покупателей представлена своя таблица, которая уже содержит все необходимые значения. Вам лишь останется определить планируемую нагрузку для конкретной электроточки и поразмыслить над тем, какой должен быть выполнен монтаж. Тогда подобрать нужный провод вы вообще сможете самостоятельно, не говоря уже о том, что вы существенно сэкономите на услугах электрика в этом плане.

Выводы

Перед тем, как провести в доме проводку, обязательно ознакомьтесь с существующими разновидностями проводов. Электрики также рекомендуют перед покупкой изучить медный провод на цвет, поскольку производители могут экономить на материале и использовать сплав. Это способствует значительному увеличению электрического сопротивления, что, в свою очередь, не позволяет использовать допустимый уровень нагрузки для конкретного сечения.

Специалисты также советуют измерять при расчетах только жилу. Какой бы тонкой не была изоляция на проводе, каким бы гибким он ни был, для получения точных данных вам так или иначе придется ее устранять. Ведь в противном случае лишние миллиметры дадут вам повод применять для проводки недопустимо маленькое сечение провода, нагрузка для которого по итогу будет чрезмерной. Это, в свою очередь, чревато последствиями.

AWG в мм2 Umrechnung | AWG Strombelastbarkeit

UL/CSA Strombelastung für flexible AWG Leitungen

Einzelader bei einer Umgebungstemperatur bis zu 30°C

5,00

27

AWG	Kabel-Querschnitt in mm²	Belastbarkeit — Strom in Ampere
24	0,21	3,5 А
22	0,33
20	0,52	6,0 A
18	0,82	9,5 A
16	1,31	20 A
14	2,08	24 A
12	3,32	34 A
10	5,26	52 A
8	8,35	75 А
6	13,29	95 A
4	21,14	120 A
3	26,65	154 A
2	33,61	170 A
1	42,38	180 A

Berechnung der Strombelastbarkeit in ampere bei einer umgebungstemperaturatraut множитель.
Umgebungstemperatur °C Korrekturfaktor (f)
31-35 0,91
36-40 0,82
41-45 0,71
46-50 0,58

Belastbarkeit für Mehradrige AWG Leitungen bei einer Umgebungstemperatur bis zu 30°C
7777777777777777777777777777777777777777777777777777777777777779а
AWG Kabel-Querschnitt in mm² Strombelastung in A (Ampere)
(Anzahl der Adern)
bis zu 3 4 — 6 7 — 24 25 — 42 43 & mehr
24 0,21 2 1,6 1,4 1,2 1,0
22 0,33 3 2,4 2,1 1,8 1,5
20 0,5
77777777777777777777777777777777777777777777777777777777777777ще 3,5 3,0 2,5
18 0,82 7 5,6 4,9 4,2 3,5
16 1,31 10 8,0 7,0 6,0 5,0
14 2,08 15 12,0 10,5 9,0 7,5
12 3,32 20 16, 0 14,0 12,0 10,0
10 5,26 30 24 21 18 15
8 8, 35 40 32 28 24 20
6 13,29 55 44 38 33 27
4 21,14 70 56 49 42 35
3 26,65 80 64 56 48 40
2 33,61 95 76 66 57 47
1 42,38 110 88 77 66 55
conversion table of electric cable section
conversion table of electric cable section
gif»>
итальянский английский Преобразование стол
выбрать количество УГОЛ УСКОРЕНИЯ ПЛОЩАДЬ ЭЛЕКТРИЧЕСТВО e МАГНИТ. ЭНЕРГИЯ и РАБОТА СИЛА ТЕПЛА, энтропия, и т.д. ДЛИНА ЛЕГКАЯ МАССА и ИНЕРЦИЯ МОМЕНТ СИЛЫ ПРОНИЦАЕМОСТЬ МОЩНОСТЬ ДАВЛЕНИЕ РАДИОЛОГИЯ ТЕМПЕРАТУРА ВРЕМЯ СКОРОСТЬ и СКОРОСТЬ ВЯЗКОСТЬ, дина. , кин. ОБЪЕМ, емк. поток Преобразование факторы в PDF
выбратьABCDEFGHIJKLMNOPQRSTVWYALL СПИСОК
международный система единиц СИ префиксы основной физические константы СИ базовые и производные единицы периодический стол
преобразование таблица сечения электрического кабеля
AWG
диаметр
(мм)
сечение
(мм2)
диаметр
(дюймы)
сечение
(круглое мил)
0000
11,64
107,2
0,4600
211600
000
10,40
85. 03
0,4096
167800
00
9.266
67,43
0,3648
133100
0
8.251
53,48
0,3249
105500
1
7,348
42,41
0,2893
83690
2
6,544
33,63
0,2578
66370
3
5,627
26,67
0,2294
52640
4
5,189
21. 15
0,2043
41740
5
4,621
16,77
0,1819
33100
6
4.115
13.30
0,1620
26250
7
3,685
10,55
0,1443
20820
8
3,264
8. 366
0,1285
16510
9
2,906
6,634
0,1144
13090
10
2,588
5.261
0,1019
10380
11
2,305
4,172
0,0907
8234
12
2,053
3,309
0,08081
6530
13
1,828
2,624
0,07196
5178
14
1,628
2,081
0,06408
4107
15
1. 450
1.650
0,05707
3257
16
1,291
1,309
0,05082
2583
17
1,150
1,038
0,04526
2048
18
1,024
0,823
0,04030
1624
19
0,911
0,652
0,03589
1266
20
0,818
0,517
0,03195
1022
21
0,722
0,410
0,02846
810. 1
22
0,643
0,325
0,02535
642,4
23
0,573
0,258
0,02257
509,5
24
0,510
0,204
0,02010
404,0
25
0,454
0,162
0,01790
320,4
26
0,404
0,128
0,01594
254,1
27
0,360
0,102
0,01420
201,5
28
0,321
0,081
0,01264
159,8
29
0,285
0,064
0,01126
126,7
30
0,254
0,050
0,01003
100,5
31
0,226
0,040
0,008928
79,7
32
0,201
0,032
0,007950
63,21
33
0,179
0,025
0,007080
50. 13
34
0,160
0,020
0,006305
39,75
35
0,142
0,016
0,005615
31,52
36
0,127
0,012
0,005000
25. 00
37
0,113
0,010
0,004453
19,83
38
0,100
0,008
0,003965
15,72
39
0,089
0,006
0,003531
12,47
40
0,079
0,005
0,003145
9,888
41
0,071
0,004
0,00280
7. 8400
42
0,063
0,003
0,00249
6.2001
43
0,054
0,0025
0,00222
4,9284
44
0,050
0,0020
0,001097
3. 8809
45
0,044
0,0016
0,00176
3,0976
46
0,039
0,0012
0,00157
2,4649
другое таблицы преобразования сечений и диаметров
+—————— ВЫБЕРИТЕ ——————+Стандарт AWGДроби и десятичные дроби дюймаФранцузская катетерная шкалаСЕЧЕНИЕ и ДИАМЕТР электрического кабель
gif» cellspacing=»0″>
Авторское право © 1999 -2010 THEmeter.net — Все права защищены —
| Главная | Поиск | Отказ от ответственности | Эл. почта | Пожертвовать |
— www.THEmeter.net — www.conversioni.it —
(вер. # 23.03.08 )
Таблица преобразования американского калибра проводов
Американские калибры проводов
(AWG) представляют собой стандартный набор размеров для проводов — чем меньше калибр провода, тем больше диаметр в дюймах или миллиметрах, и наоборот. Обратитесь к этой таблице преобразования калибров проволоки в США, чтобы определить правильный размер проволоки для заказа.
Нужна молибденовая, вольфрамовая, танталовая или ниобиевая проволока? Воспользуйтесь нашим калькулятором размера и веса, чтобы быстро рассчитать стоимость вашего заказа.
Датчик № Дюймы Миллиметры
7/0 0,651300 16,54
6/0 0,580049 14,73
5/0 0,516549 13.12
4/0 0,460000 11,68
3/0 0,409642 10,40
2/0 0,364797 9,266
1/0 0,324861 8.251
1 0,289297 7,348
2 0,257626 6,544
3 0,229423 5,827
4 0,204307 5,189
5 0,181941 4,621
6 0,162023 4. 115
7 0,144285 3,665
8 0,128490 3,264
9 0,114424 2,906
10 0,101897 2,588
11 0,0 2,305
12 0,080808 2,053
13 0,071962 1,828
14 0,064084 1,628
15 0,057068 1.450
16 0,050821 1,291
17 0,045257 1,150
18 0,040303 1,024
19 0,035891 0,9116
20 0,031961 0,8118
21 0,028462 0,7229
22 0,025347 0,6438
23 0,022572 0,5733
24 0,020101 0,5106
25 0,017900 0,4547
26 0,015941 0,4049
27 0,014196 0,3606
28 0,012641 0,3211
29 0,011258 0,2860
30 0,010025 0,2546
31 0,008928 0,2268
32 0,007950 0,2019
33 0,007080 0,1798
34 0,006305 0,1601
35 0,005615 0,1426
36 0,005000 0,1270
37 0,004453 0,1131
38 0,003965 0,1007
39 0,003531 0,08969
40 0,003145 0,07988
41 0,002800 0,07112
42 0,002494 0,06335
43 0,002221 0,05641
44 0,001978 0,05024
45 0,001761 0,04473
46 0,001568 0,03983
47 0,001397 0,03548
48 0,001244 0,03160
49 0,001108 0,02814
50 0,000986 0,02504
51 0,000878 0,02230
52 0,000782 0,01986
53 0,000697 0,01770
54 0,000620 0,01575
55 0,000552 0,01402
56 0,000492 0,01250
57 0,000438 0,01113
58 0,000390 0,00991
59 0,000347 0,00881
60 0,000309 0,00785
↑ вверх ↑
Нужна дополнительная техническая информация?
Загляните на нашу страницу с техническими характеристиками тугоплавких металлов, чтобы получить подробную информацию о молибдене, вольфраме и тантале, включая химическую активность, сравнительные рейтинги обрабатываемости, данные по радиационному экрану, температуры плавления, плотности, тепловое расширение и другие важные свойства.
Посетите нашу страницу с паспортами безопасности материалов (SDS) для получения важной информации о безопасности, касающейся молибдена, вольфрама, тантала и ниобия, включая данные о пожарной опасности, процедуры разлива или утечки, а также информацию о специальной защите.
Получите быстрое предложение!
На протяжении более 60 лет компания Rembar поддерживает обширный перечень тугоплавких металлов и сплавов для снабжения производителей аэрокосмической, военной, полупроводниковой, стекольной, химической и медицинской техники, а также ряда других отраслей.
От прототипов до готовых проектов и контроля качества наши опытные инженеры могут сотрудничать с вашей командой, чтобы воплотить в реальность ваше видение производства в кратчайшие сроки, сохраняя при этом высочайший уровень качества.
быстрый расчет
Есть вопрос?
Будем рады ответить на любые ваши вопросы.
Свяжитесь с нами
Свойства медной проволоки
AWG
Свойства медного провода AWG
Дом
Продукция
Ссылка
Книжный магазин
Контактное лицо
Каталог продукции
Механический парадокс Фергюсона Оррери
Миниатюрная внутренняя планета Оррери
Кометариум
Ближайшие звезды
Демонстратор механических парадоксов
Кости Нейпира
Женай Лукас Расчет линейки
Часы машиниста
ThinkWeights
Рычаг Paradox
Аккумуляторный инструмент HP-01
Свойства медной проволоки AWG
Размеры центрирующего сверла
Размер сверла и десятичные эквиваленты
Таблица имперских отводов
Размеры шпоночного паза
Точки плавления
Таблица метрических метчиков
Размеры уплотнительных колец
Трубная резьба
Экстракторы винтов
Весы и калибры для листового металла
Винты с головкой под торцевой ключ
Расчет конусности
Конические штифты
Размеры конического хвостовика
Размеры шайб
Проволочные калибры
Размеры шурупов
AWG Размер Диаметр Витки провода Зона Вес Медное сопротивление Максимальный ток для проводки шасси Максимальный ток для передачи энергии Максимальная частота для 100% толщины поверхности твердого проводника
(дюймы) (мм) (за дюйм) (за см) (ккмил) (мм ² ) (фут/фунт) (фунт/1000 футов) (Ом/км)
(мОм/м) (Ом/кФт)
(мОм/фут)
0000 (4/0) 0,46 11. 684 2.17 0,856 212 107 1,56 640,48 0,1608 0,04901 380 302 125 Гц
000 (3/0) 0,4096 10.404 2,44 0,961 168 85 1,96 507,90 0,2028 0,0618 328 239 160 Гц
00 (2/0) 0,3648 9. 266 2,74 1,08 133 67,4 2,4826 402,80 0,2557 0,07793 283 190 200 Гц
0 (1/0) 0,3249 8.252 3.08 1,21 106 53,5 3.1305 319,40 0,3224 0,09827 245 150 250 Гц
1 0,2893 7,348 3,46 1,36 83,7 42,4 3,947 253,30 0,4066 0,1239 211 119 325 Гц
2 0,2576 6. 544 3,88 1,53 66,4 33,6 4.977 200,90 0,5127 0,1563 181 94 410 Гц
3 0,2294 5.827 4,36 1,72 52,6 26,7 6.276 159.34 0,6465 0,197 158 75 500 Гц
4 0,2043 5. 189 4,89 1,93 41,7 21,2 7.914 126,40 0,8152 0,2485 135 60 650 Гц
5 0,1819 4.621 5,5 2.16 33.1 16,8 9,980 100,20 1,028 0,3133 118 47 810 Гц
6 0,162 4. 115 6.17 2,43 26,3 13.3 12.58 79,46 1,296 0,3951 101 37 1100 Гц
7 0,1443 3,665 6,93 2,73 20,8 10,5 15,87 63.01 1,634 0,4982 89 30 1300 Гц
8 0,1285 3. 264 7,78 3.06 16,5 8,37 20.01 49,97 2,061 0,6282 73 24 1650 Гц
9 0,1144 2.906 8,74 3,44 13.1 6,63 25.23 39,63 2.599 0,7921 64 19 2050 Гц
10 0,1019 2,588 9,81 3,86 10. 4 5.26 31,82 31.40 3.277 0,9989 55 15 2600 Гц
11 0,0907 2.305 11 4,34 8.23 4.17 40.12 24,92 4.132 1,26 47 12 3200 Гц
12 0,0808 2,053 12,4 4,87 6,53 3. 31 50,59 190,76 5.211 1,588 41 9.3 4150 Гц
13 0,072 1,828 13,9 5,47 5.18 2,62 63,80 15,67 6.571 2.003 35 7.4 5300 Гц
14 0,0641 1,628 15,6 6. 14 4.11 2.08 80,44 12.43 8.286 2,525 32 5,9 6700 Гц
15 0,0571 1,45 17,5 6,9 3,26 1,65 101,4 9.862 10.45 3.184 28 4.7 8250 Гц
16 0,0508 1,291 19,7 7,75 2,58 1,31 127,9 7. 818 13.17 4.016 22 3,7 11 кГц
17 0,0453 1,15 22.1 8,7 2,05 1,04 161,3 6.200 16,61 5.064 19 2,9 13 кГц
18 0,0403 1,024 24,8 9,77 1,62 0,823 203,4 4. 917 20,95 6.385 16 2.3 17 кГц
19 0,0359 0,912 27,9 11 1,29 0,653 256,5 3.900 26.42 8.051 14 1,8 21 кГц
20 0,032 0,812 31,3 12.3 1,02 0,518 323,4 3. 092 33.31 10.15 11 1,5 27 кГц
21 0,0285 0,723 35,1 13,8 0,81 0,41 407,8 2,452 42 12,8 9 1,2 33 кГц
22 0,0253 0,644 39,5 15,5 0,642 0,326 514,12 1,945 52,96 16. 14 7 0,92 42 кГц
23 0,0226 0,573 44,3 17,4 0,509 0,258 648,4 1,542 66,79 20.36 4.7 0,729 53 кГц
24 0,0201 0,511 49,7 19,6 0,404 0,205 817,7 1,223 84,22 25,67 3,5 0,577 68 кГц
25 0,0179 0,455 55,9 22 0,32 0,162 1031 0,9699 106,2 32. 37 2,7 0,457 85 кГц
26 0,0159 0,405 62,7 24,7 0,254 0,129 1300 0,7692 133,9 40,81 2.2 0,361 107 кГц
27 0,0142 0,361 70,4 27,7 0,202 0,102 1639 0,6101 168,9 51,47 1,7 0,288 130 кГц
28 0,0126 0,321 79,1 31. 1 0,16 0,081 2067 0,4837 212,9 64,9 1,4 0,226 170 кГц
29 0,0113 0,286 88,8 35 0,127 0,0642 2607 0,3836 268,5 81,84 1,2 0,182 210 кГц
30 0,01 0,255 99,7 39,3 0,101 0,0509 3287 0,3042 338,6 103,2 0,86 0,142 270 кГц
31 0,00893 0,227 112 44. 1 0,0797 0,0404 4145 0,2413 426,9 130,1 0,7 0,113 340 кГц
32 0,00795 0,202 126 49,5 0,0632 0,032 5227 0,1913 538,3 164,1 0,53 0,091 430 кГц
33 0,00708 0,18 141 55,6 0,0501 0,0254 6591 0,1517 678,8 206,9 0,43 0,072 540 кГц
34 0,0063 0,16 159 62,4 0,0398 0,0201 8310 0,1203 856 260,9 0,33 0,056 690 кГц
35 0,00561 0,143 178 70,1 0,0315 0,016 10480 0,0954 1079 329 0,27 0,044 870 кГц
36 0,005 0,127 200 78,7 0,025 0,0127 13210 0,0757 1361 414,8 0,21 0,035 1100 кГц
37 0,00445 0,113 225 88,4 0,0198 0,01 16660 0,0600 1716 523,1 0,17 0,0289 1350 кГц
38 0,00397 0,101 252 99. 3 0,0157 0,00797 21010 0,0476 2164 659,6 0,13 0,0228 1750 кГц
39 0,00353 0,0897 283 111 0,0125 0,00632 26500 0,0377 2729 831,8 0,11 0,0175 2250 кГц
40 0,00314 0,0799 318 125 0,00989 0,00501 33410 0,0299 3441 1049 0,09 0,0137 2900 кГц

Авторское право © Армстронг Металкрафтс 2011-2019 Уведомление о конфиденциальности
AWG в квадратные мм Преобразование калибра проводов
American Wire Gauge (AWG) — это стандартный набор размеров проводников США. «Калибровка» связана с диаметром. провода.
Стандарт AWG включает медь, алюминий и другие материалы для проводов. Типичная бытовая медная проводка имеет номер AWG 12 или 14. Телефонный провод обычно 22, 24 или 26. Чем выше номер калибра, тем меньше диаметр и тоньше проволока.
Приведенную ниже таблицу можно использовать для преобразования американского калибра проводов (AWG) в Площадь поперечного сечения квадратных мм.
Американский калибр проволоки
(AWG) Диаметр
(дюймы) Диаметр
(мм) Площадь поперечного сечения
(мм ² )
0000 0,46 11,68 107,16
000 0,4096 10,40 84,97
00 0,3648 9. 27 67,40
0 0,3249 8,25 53,46
1 0,2893 7,35 42,39
2 0,2576 6,54 33,61
3 0,2294 5,83 26,65
4 0,2043 5,19 21.14
5 0,1819 4,62 16,76
6 0,162 4.11 13,29
7 0,1443 3,67 10,55
8 0,1285 3,26 8,36
9 0,1144 2,91 6,63
10 0,1019 2,59 5,26
11 0,0907 2,30 4,17
12 0,0808 2,05 3,31
13 0,072 1,83 2,63
14 0,0641 1,63 2,08
15 0,0571 1,45 1,65
16 0,0508 1,29 1,31
17 0,0453 1,15 1,04
18 0,0403 1,02 0,82
19 0,0359 0,91 0,65
20 0,032 0,81 0,52
21 0,0285 0,72 0,41
22 0,0254 0,65 0,33
23 0,0226 0,57 0,26
24 0,0201 0,51 0,20
25 0,0179 0,45 0,16
26 0,0159 0,40 0,13
27 0,018 0,36 0,096
28 0,013 0,33 0,08
30 0,01 0,25 0,049
32 0,008 0,20 0,031
33 0,0071 0,18 0,026
34 0,0063 0,16 0,020
35 0,0056 0,14 0,015
36 0,005 0,13 0,013
37 0,0045 0,11 0,0095
38 0,0040 0,10 0,0078
39 — 0,09 0,0064
40 — 0,08 0,0050
Чем выше номер калибра, тем меньше диаметр и тоньше проволока.
Из-за меньшего электрического сопротивления толстый провод будет проводить больший ток при меньшем падении напряжения, чем тонкий провод. На дальние расстояния может необходимо увеличить диаметр провода — уменьшить калибр — ограничить падение напряжения.
Диаметр провода
AWG
Дом
Размеры проводов AWG
Американский калибр проводов (AWG), также известный как калибр проводов Брауна и Шарпа, представляет собой стандартизированную систему для определения диаметра токопроводящих проводов.
Приведенная ниже таблица является ориентировочной, и на нее влияет множество факторов, таких как состав сплава, температура окружающей среды и воздушный поток.
Gauge Diameter Resistance Max Current
per 1000 ft per km In Air In Jacket
OOOO 0,4600 « 11,6840 мм 0,05 Ом 0,16 Ом 380A 302A
0,409, 666678 0,4096″ 666678 . 0026 0.06Ω 0.20Ω 328A 239A
OO 0.3648″ 9.2659mm 0.08Ω 0.26Ω 283A 190A
0 0.3249″ 8.2525mm 0.10Ω 0.32Ω 245A 150A
1 0.2893″ 7.3482mm 0.12Ω 0.41Ω 211A 119A
2 0.2576″ 6.5430mm 0.16Ω 0.51Ω 181A 94A
3 0.2294″ 5.8268mm 0.20Ω 0.65Ω 158A 75A
4 0.2043″ 5.1892mm 0.25Ω 0.82Ω 135A 60A
5 0.1819″ 4.6203mm 0.31Ω 1.03Ω 118A 47A
6 0. 1620″ 4.1148mm 0.40Ω 1.30Ω 101A 37A
7 0.1443″ 3.6652mm 0.50Ω 1.63Ω 89A 30A
8 0.1285″ 3.2639mm 0.63Ω 2.06Ω 73A 24A
9 0.1144″ 2.9058mm 0.79Ω 2.60Ω 64A 19A
10 0.1019″ 2.5883mm 1.00Ω 3.28Ω 55A 15A
11 0.0907″ 2.3038mm 1.26Ω 4.13Ω 47A 12A
12 0.0808″ 2.0523mm 1.59Ω 5.21Ω 41A 9.3A
13 0.0720″ 1.8288mm 2.00Ω 6. 57Ω 35A 7.4A
14 0.0641″ 1.6281mm 2.53Ω 8.28Ω 32A 5.9A
15 0.0571″ 1.4503mm 3.18Ω 10.44Ω 28A 4.7A
16 0.0508″ 1.2903mm 4.02Ω 13.17Ω 22A 3.7A
17 0.0453″ 1.1506mm 5.06Ω 16,61 Ом 19A 2,9A
18 0,0403 « 1,0236 мм 6,39 ОД 20,94 ОДтер 16A 16A 20,94 природи0027 0.9119mm 8.05Ω 26.41Ω 14A 1.8A
20 0.0320″ 0.8128mm 10.15Ω 33.29Ω 11A 1.5A
21 0. 0285″ 0.7239mm 12.80Ω 41.98Ω 9A 1.2A
22 0.0254″ 0.6452mm 16.14Ω 52.94Ω 7A 0.92A
23 0.0226″ 0.5740mm 20.36Ω 66.78Ω 4.7A 0.729A
24 0.0201″ 0.5105mm 25.67Ω 84.20Ω 3.5A 0.577A
25 0.0179″ 0.4547mm 32.37Ω 106.17Ω 2.7A 0.457A
26 0.0159″ 0.4039mm 40.81Ω 133.86Ω 2.2A 0.361A
27 0.0142″ 0.3607mm 51.47Ω 168.82Ω 1.7A 0.288A
28 0.0126″ 0. 3200mm 64.90Ω 212.87Ω 1.4A 0.226A
29 0.0113″ 0.2870mm 81.83Ω 268.40Ω 1.2A 0.182A
30 0.0100″ 0.2540mm 103.20Ω 338.50Ω 0.86A 0.142A
31 0.0089″ 0.2261mm 130.10Ω 426.73Ω 0.7A 0.113A
32 0.0080″ 0.2032mm 164.10Ω 538.25Ω 0.53A 0.091A
33 0.0071″ 0.1803mm 206.90Ω 678.63Ω 0.43A 0.072A
34 0.0063″ 0.1600mm 260.90Ω 855.75Ω 0.33A 0.056A
35 0.0056″ 0.
Post Navigation
Previous Post

С какой стороны правильно клеить обои: Откуда начинать клеить обои в комнате: советы и рекомендации
Next Post

Шумоизоляция своими руками стены: Шумоизоляция стен в квартире своими руками: качественно и дешево
You may also like

Updated on 21.11.202208.01.2023
При смыве унитаза течет вода из под бочка: почему, что делать и как устранить течь из бачка в унитаз

Updated on 29.04.202315.06.2023
Дизайн натяжного потолка в спальне фото: Натяжной потолок в спальне — 80 свежих решений сочетания дизайна

Updated on 07.11.202210.03.2021
Тюли и шторы фото для зала фото: Тюль в зал — 100 фото необычных дизайнерских идей и сочетания в интерьере

Updated on 28.12.202224.01.2023
Какое сечение медного провода для потребителя в 10 квт: Расчет сечения провода по току и мощности для однофазной бытовой электропроводки || AxiomPlus
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Comment
Name*
Email*
Website

Рубрики
Дом
Пошаговый
Разное
Ремонт
Руками
Совет
Советы
2024 © Все права защищены. Информация на сайте не является публичной офертой и несет только справочный характер, определяемой статьей 437 ГК РФ | www.hammer-shop.ru ©

AWG	Kabel-Querschnitt in mm²	Strombelastung in A (Ampere) (Anzahl der Adern)
		bis zu 3	4 — 6	7 — 24	25 — 42	43 & mehr
24	0,21	2	1,6	1,4	1,2	1,0
22	0,33	3	2,4	2,1	1,8	1,5
20	0,5
77777777777777777777777777777777777777777777777777777777777777ще 3,5	3,0	2,5
18	0,82	7	5,6	4,9	4,2	3,5
16	1,31	10	8,0	7,0	6,0	5,0
14	2,08	15	12,0	10,5	9,0	7,5
12	3,32	20	16, 0	14,0	12,0	10,0
10	5,26	30	24	21	18	15
8	8, 35	40	32	28	24	20
6	13,29	55	44	38	33	27
4	21,14	70	56	49	42	35
3	26,65	80	64	56	48	40
2	33,61	95	76	66	57	47
1	42,38	110	88	77	66	55

Датчик №	Дюймы	Миллиметры
7/0	0,651300	16,54
6/0	0,580049	14,73
5/0	0,516549	13.12
4/0	0,460000	11,68
3/0	0,409642	10,40
2/0	0,364797	9,266
1/0	0,324861	8.251
1	0,289297	7,348
2	0,257626	6,544
3	0,229423	5,827
4	0,204307	5,189
5	0,181941	4,621
6	0,162023	4. 115
7	0,144285	3,665
8	0,128490	3,264
9	0,114424	2,906
10	0,101897	2,588
11	0,0		2,305
12	0,080808	2,053
13	0,071962	1,828
14	0,064084	1,628
15	0,057068	1.450
16	0,050821	1,291
17	0,045257	1,150
18	0,040303	1,024
19	0,035891	0,9116
20	0,031961	0,8118
21	0,028462	0,7229
22	0,025347	0,6438
23	0,022572	0,5733
24	0,020101	0,5106
25	0,017900	0,4547
26	0,015941	0,4049
27	0,014196	0,3606
28	0,012641	0,3211
29	0,011258	0,2860
30	0,010025	0,2546
31	0,008928	0,2268
32	0,007950	0,2019
33	0,007080	0,1798
34	0,006305	0,1601
35	0,005615	0,1426
36	0,005000	0,1270
37	0,004453	0,1131
38	0,003965	0,1007
39	0,003531	0,08969
40	0,003145	0,07988
41	0,002800	0,07112
42	0,002494	0,06335
43	0,002221	0,05641
44	0,001978	0,05024
45	0,001761	0,04473
46	0,001568	0,03983
47	0,001397	0,03548
48	0,001244	0,03160
49	0,001108	0,02814
50	0,000986	0,02504
51	0,000878	0,02230
52	0,000782	0,01986
53	0,000697	0,01770
54	0,000620	0,01575
55	0,000552	0,01402
56	0,000492	0,01250
57	0,000438	0,01113
58	0,000390	0,00991
59	0,000347	0,00881
60	0,000309	0,00785

AWG Размер	Диаметр		Витки провода		Зона		Вес		Медное сопротивление		Максимальный ток для проводки шасси	Максимальный ток для передачи энергии	Максимальная частота для 100% толщины поверхности твердого проводника
AWG Размер	(дюймы)	(мм)	(за дюйм)	(за см)	(ккмил)	(мм ² )	(фут/фунт)	(фунт/1000 футов)	(Ом/км) (мОм/м)	(Ом/кФт) (мОм/фут)	Максимальный ток для проводки шасси	Максимальный ток для передачи энергии
0000 (4/0)	0,46	11. 684	2.17	0,856	212	107	1,56	640,48	0,1608	0,04901	380	302	125 Гц
000 (3/0)	0,4096	10.404	2,44	0,961	168	85	1,96	507,90	0,2028	0,0618	328	239	160 Гц
00 (2/0)	0,3648	9. 266	2,74	1,08	133	67,4	2,4826	402,80	0,2557	0,07793	283	190	200 Гц
0 (1/0)	0,3249	8.252	3.08	1,21	106	53,5	3.1305	319,40	0,3224	0,09827	245	150	250 Гц
1	0,2893	7,348	3,46	1,36	83,7	42,4	3,947	253,30	0,4066	0,1239	211	119	325 Гц
2	0,2576	6. 544	3,88	1,53	66,4	33,6	4.977	200,90	0,5127	0,1563	181	94	410 Гц
3	0,2294	5.827	4,36	1,72	52,6	26,7	6.276	159.34	0,6465	0,197	158	75	500 Гц
4	0,2043	5. 189	4,89	1,93	41,7	21,2	7.914	126,40	0,8152	0,2485	135	60	650 Гц
5	0,1819	4.621	5,5	2.16	33.1	16,8	9,980	100,20	1,028	0,3133	118	47	810 Гц
6	0,162	4. 115	6.17	2,43	26,3	13.3	12.58	79,46	1,296	0,3951	101	37	1100 Гц
7	0,1443	3,665	6,93	2,73	20,8	10,5	15,87	63.01	1,634	0,4982	89	30	1300 Гц
8	0,1285	3. 264	7,78	3.06	16,5	8,37	20.01	49,97	2,061	0,6282	73	24	1650 Гц
9	0,1144	2.906	8,74	3,44	13.1	6,63	25.23	39,63	2.599	0,7921	64	19	2050 Гц
10	0,1019	2,588	9,81	3,86	10. 4	5.26	31,82	31.40	3.277	0,9989	55	15	2600 Гц
11	0,0907	2.305	11	4,34	8.23	4.17	40.12	24,92	4.132	1,26	47	12	3200 Гц
12	0,0808	2,053	12,4	4,87	6,53	3. 31	50,59	190,76	5.211	1,588	41	9.3	4150 Гц
13	0,072	1,828	13,9	5,47	5.18	2,62	63,80	15,67	6.571	2.003	35	7.4	5300 Гц
14	0,0641	1,628	15,6	6. 14	4.11	2.08	80,44	12.43	8.286	2,525	32	5,9	6700 Гц
15	0,0571	1,45	17,5	6,9	3,26	1,65	101,4	9.862	10.45	3.184	28	4.7	8250 Гц
16	0,0508	1,291	19,7	7,75	2,58	1,31	127,9	7. 818	13.17	4.016	22	3,7	11 кГц
17	0,0453	1,15	22.1	8,7	2,05	1,04	161,3	6.200	16,61	5.064	19	2,9	13 кГц
18	0,0403	1,024	24,8	9,77	1,62	0,823	203,4	4. 917	20,95	6.385	16	2.3	17 кГц
19	0,0359	0,912	27,9	11	1,29	0,653	256,5	3.900	26.42	8.051	14	1,8	21 кГц
20	0,032	0,812	31,3	12.3	1,02	0,518	323,4	3. 092	33.31	10.15	11	1,5	27 кГц
21	0,0285	0,723	35,1	13,8	0,81	0,41	407,8	2,452	42	12,8	9	1,2	33 кГц
22	0,0253	0,644	39,5	15,5	0,642	0,326	514,12	1,945	52,96	16. 14	7	0,92	42 кГц
23	0,0226	0,573	44,3	17,4	0,509	0,258	648,4	1,542	66,79	20.36	4.7	0,729	53 кГц
24	0,0201	0,511	49,7	19,6	0,404	0,205	817,7	1,223	84,22	25,67	3,5	0,577	68 кГц
25	0,0179	0,455	55,9	22	0,32	0,162	1031	0,9699	106,2	32. 37	2,7	0,457	85 кГц
26	0,0159	0,405	62,7	24,7	0,254	0,129	1300	0,7692	133,9	40,81	2.2	0,361	107 кГц
27	0,0142	0,361	70,4	27,7	0,202	0,102	1639	0,6101	168,9	51,47	1,7	0,288	130 кГц
28	0,0126	0,321	79,1	31. 1	0,16	0,081	2067	0,4837	212,9	64,9	1,4	0,226	170 кГц
29	0,0113	0,286	88,8	35	0,127	0,0642	2607	0,3836	268,5	81,84	1,2	0,182	210 кГц
30	0,01	0,255	99,7	39,3	0,101	0,0509	3287	0,3042	338,6	103,2	0,86	0,142	270 кГц
31	0,00893	0,227	112	44. 1	0,0797	0,0404	4145	0,2413	426,9	130,1	0,7	0,113	340 кГц
32	0,00795	0,202	126	49,5	0,0632	0,032	5227	0,1913	538,3	164,1	0,53	0,091	430 кГц
33	0,00708	0,18	141	55,6	0,0501	0,0254	6591	0,1517	678,8	206,9	0,43	0,072	540 кГц
34	0,0063	0,16	159	62,4	0,0398	0,0201	8310	0,1203	856	260,9	0,33	0,056	690 кГц
35	0,00561	0,143	178	70,1	0,0315	0,016	10480	0,0954	1079	329	0,27	0,044	870 кГц
36	0,005	0,127	200	78,7	0,025	0,0127	13210	0,0757	1361	414,8	0,21	0,035	1100 кГц
37	0,00445	0,113	225	88,4	0,0198	0,01	16660	0,0600	1716	523,1	0,17	0,0289	1350 кГц
38	0,00397	0,101	252	99. 3	0,0157	0,00797	21010	0,0476	2164	659,6	0,13	0,0228	1750 кГц
39	0,00353	0,0897	283	111	0,0125	0,00632	26500	0,0377	2729	831,8	0,11	0,0175	2250 кГц
40	0,00314	0,0799	318	125	0,00989	0,00501	33410	0,0299	3441	1049	0,09	0,0137	2900 кГц

Американский калибр проволоки (AWG)	Диаметр (дюймы)	Диаметр (мм)	Площадь поперечного сечения (мм ² )
0000	0,46	11,68	107,16
000	0,4096	10,40	84,97
00	0,3648	9. 27	67,40
0	0,3249	8,25	53,46
1	0,2893	7,35	42,39
2	0,2576	6,54	33,61
3	0,2294	5,83	26,65
4	0,2043	5,19	21.14
5	0,1819	4,62	16,76
6	0,162	4.11	13,29
7	0,1443	3,67	10,55
8	0,1285	3,26	8,36
9	0,1144	2,91	6,63
10	0,1019	2,59	5,26
11	0,0907	2,30	4,17
12	0,0808	2,05	3,31
13	0,072	1,83	2,63
14	0,0641	1,63	2,08
15	0,0571	1,45	1,65
16	0,0508	1,29	1,31
17	0,0453	1,15	1,04
18	0,0403	1,02	0,82
19	0,0359	0,91	0,65
20	0,032	0,81	0,52
21	0,0285	0,72	0,41
22	0,0254	0,65	0,33
23	0,0226	0,57	0,26
24	0,0201	0,51	0,20
25	0,0179	0,45	0,16
26	0,0159	0,40	0,13
27	0,018	0,36	0,096
28	0,013	0,33	0,08
30	0,01	0,25	0,049
32	0,008	0,20	0,031
33	0,0071	0,18	0,026
34	0,0063	0,16	0,020
35	0,0056	0,14	0,015
36	0,005	0,13	0,013
37	0,0045	0,11	0,0095
38	0,0040	0,10	0,0078
39	—	0,09	0,0064
40	—	0,08	0,0050

Gauge	Diameter		Resistance		Max Current
			per 1000 ft	per km	In Air	In Jacket
OOOO	0,4600 «	11,6840 мм	0,05 Ом	0,16 Ом	380A	302A
	0,409,	666678	0,4096″	666678	. 0026 0.06Ω	0.20Ω	328A	239A
OO	0.3648″	9.2659mm	0.08Ω	0.26Ω	283A	190A
0	0.3249″	8.2525mm	0.10Ω	0.32Ω	245A	150A
1	0.2893″	7.3482mm	0.12Ω	0.41Ω	211A	119A
2	0.2576″	6.5430mm	0.16Ω	0.51Ω	181A	94A
3	0.2294″	5.8268mm	0.20Ω	0.65Ω	158A	75A
4	0.2043″	5.1892mm	0.25Ω	0.82Ω	135A	60A
5	0.1819″	4.6203mm	0.31Ω	1.03Ω	118A	47A
6	0. 1620″	4.1148mm	0.40Ω	1.30Ω	101A	37A
7	0.1443″	3.6652mm	0.50Ω	1.63Ω	89A	30A
8	0.1285″	3.2639mm	0.63Ω	2.06Ω	73A	24A
9	0.1144″	2.9058mm	0.79Ω	2.60Ω	64A	19A
10	0.1019″	2.5883mm	1.00Ω	3.28Ω	55A	15A
11	0.0907″	2.3038mm	1.26Ω	4.13Ω	47A	12A
12	0.0808″	2.0523mm	1.59Ω	5.21Ω	41A	9.3A
13	0.0720″	1.8288mm	2.00Ω	6. 57Ω	35A	7.4A
14	0.0641″	1.6281mm	2.53Ω	8.28Ω	32A	5.9A
15	0.0571″	1.4503mm	3.18Ω	10.44Ω	28A	4.7A
16	0.0508″	1.2903mm	4.02Ω	13.17Ω	22A	3.7A
17	0.0453″	1.1506mm	5.06Ω	16,61 Ом	19A	2,9A
18	0,0403 «	1,0236 мм	6,39 ОД	20,94 ОДтер	16A 16A	20,94 природи0027	0.9119mm	8.05Ω	26.41Ω	14A	1.8A
20	0.0320″	0.8128mm	10.15Ω	33.29Ω	11A	1.5A
21	0. 0285″	0.7239mm	12.80Ω	41.98Ω	9A	1.2A
22	0.0254″	0.6452mm	16.14Ω	52.94Ω	7A	0.92A
23	0.0226″	0.5740mm	20.36Ω	66.78Ω	4.7A	0.729A
24	0.0201″	0.5105mm	25.67Ω	84.20Ω	3.5A	0.577A
25	0.0179″	0.4547mm	32.37Ω	106.17Ω	2.7A	0.457A
26	0.0159″	0.4039mm	40.81Ω	133.86Ω	2.2A	0.361A
27	0.0142″	0.3607mm	51.47Ω	168.82Ω	1.7A	0.288A
28	0.0126″	0. 3200mm	64.90Ω	212.87Ω	1.4A	0.226A
29	0.0113″	0.2870mm	81.83Ω	268.40Ω	1.2A	0.182A
30	0.0100″	0.2540mm	103.20Ω	338.50Ω	0.86A	0.142A
31	0.0089″	0.2261mm	130.10Ω	426.73Ω	0.7A	0.113A
32	0.0080″	0.2032mm	164.10Ω	538.25Ω	0.53A	0.091A
33	0.0071″	0.1803mm	206.90Ω	678.63Ω	0.43A	0.072A
34	0.0063″	0.1600mm	260.90Ω	855.75Ω	0.33A	0.056A
35	0.0056″	0. Post Navigation Previous Post С какой стороны правильно клеить обои: Откуда начинать клеить обои в комнате: советы и рекомендации Next Post Шумоизоляция своими руками стены: Шумоизоляция стен в квартире своими руками: качественно и дешево You may also like Updated on 21.11.202208.01.2023 При смыве унитаза течет вода из под бочка: почему, что делать и как устранить течь из бачка в унитаз Updated on 29.04.202315.06.2023 Дизайн натяжного потолка в спальне фото: Натяжной потолок в спальне — 80 свежих решений сочетания дизайна Updated on 07.11.202210.03.2021 Тюли и шторы фото для зала фото: Тюль в зал — 100 фото необычных дизайнерских идей и сочетания в интерьере Updated on 28.12.202224.01.2023 Какое сечение медного провода для потребителя в 10 квт: Расчет сечения провода по току и мощности для однофазной бытовой электропроводки \|\| AxiomPlus Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Name* Email* Website Рубрики Дом Пошаговый Разное Ремонт Руками Совет Советы 2024 © Все права защищены. Информация на сайте не является публичной офертой и несет только справочный характер, определяемой статьей 437 ГК РФ \| www.hammer-shop.ru ©

Диаметр провода 16 мм2: Как определить сечение кабеля по диаметру, формула, таблица

Диаметр провода 16 мм2 в Железнодорожном: 219-товаров: бесплатная доставка, скидка-46% [перейти]

Как определить сечение провода

Диаметр провода.

Зачем надо точное значение

Как делается расчёт потребляемой мощности

Зачем нужно проводить расчет нагрузки кабеля?

Расчет по длине

Таблица соответствия диаметров проводов и их площадь сечения

Как работать с таблицей

P=IU

Для чего нужен расчет сечения кабеля

Материалы проводников

Материал изготовления провода

Зачем надо уточнять сечения кабеля

Способы узнать реальный диаметр провода

Какие формулы надо использовать

Определяем сечение провода с помощью таблицы

Способы определения

Способ №1 – Приборы в помощь!

Способ №2 – Использование линейки

Способ №3 – Использование таблиц

Проводим расчет сечения провода по диаметру

Для чего нужен расчёт сечения кабеля

Расчёт для многожильного провода

Расчёт с помощью штангенциркуля

Измерение с помощью ручки или карандаша

Использование таблиц

Провод А 16

Условия продажи провода А 16

Диаметр кабеля AWG

История возникновения системы AWG.

Особенности американской калибровки.

Маркировка AWG для разных типов проводов.

Пример маркировки: 40 AWG 7/48 – многожильный провод 40 AWG, состоящий из 7-и жил размера 48 AWG.

Справочная таблица. Наружные диаметры кабелей (проводов) мм. — SJAI

Провод 10 квадратов — какой диаметр? Как определить диаметр провода

Значение

Роль показателя сечения в подборе провода

Диаметр и сечение

В чем заключается обман

Способы измерения

Определение диаметра при помощи микрометра

Определение диаметра при помощи ручки или карандаша

Определение диаметра при помощи линейки

Определение сечения по формуле

Определение диаметра по сечению

О таблицах

Выводы

Похожие статьи

Какой шуруповерт «Макита» выбрать: обзор моделей, характеристики, отзывы

Какой надувной матрас лучше: обзор моделей, характеристики, отзывы

Как выбрать котел отопления для частного дома: типы котлов, характеристики, производители

Как выбрать компьютерное кресло для дома: рейтинг, обзор лучших моделей

Как выбрать фекальный насос: обзор моделей, характеристики, критерии выбора

Скважинные насосы: какой марки выбрать, рейтинг, обзор характеристики, отзывы о производителях

AWG в мм2 Umrechnung | AWG Strombelastbarkeit

UL/CSA Strombelastung für flexible AWG Leitungen

27

conversion table of electric cable section

преобразование таблица сечения электрического кабеля

AWG

AWG в квадратные мм Преобразование калибра проводов

AWG

You may also like

Добавить комментарий Отменить ответ
