Термостаты для котлов, нужны ли они вообще! | Salus Controls

Комнатный термостат – прибор, который регулирует работу газового котла в зависимости от температуры ВОЗДУХА в помещении. Что это, для чего они нужны и нужны ли они вообще!

Термостаты для котлов, нужны ли они вообще!

Терморегуляторы?

Терморегуляторы, комнатные термостаты, датчики комнатной температуры – это все названия одного и того же понятия. Понятия о комфорте экономии и долговечности. А именно, комфортной температуры в помещении, экономии расхода газа и электроэнергии и увеличения срока службы Вашего отопительного агрегата.

Серия «Professional»

арт:RT300арт:EP200

Но начнем по порядку – когда у Вас установлен двухконтурный газовый котел, то температуру в помещении, которое он отапливает, Вы регулируете путем увеличения или уменьшения температуры теплоносителя (ВОДЫ) в Вашей системе отопления. Включение и выключение котла происходит уже в зависимости от того, достигла ли ВОДА в системе отопления заданной на котле температуры. При понижении или повышении температуры за пределами помещения, Вам опять необходимо регулировать температуру отопления на Вашем котле вручную. И эти манипуляции необходимо проделывать весь отопительный сезон, когда температура в отапливаемом помещении становится либо слишком прохладной, либо слишком жаркой. В таком режиме работы происходят очень частые пуски котла на небольшой период времени. Как правило — один раз в 5-10 минут на 1-2 минуты работы горелки котла. То есть котел постоянно работает в режиме включения-выключения, при этом циркуляционный насос котла работает ПОСТОЯННО, не в зависимости от того горит ли газ в котле или нет. Расход электроэнергии двухконтурным котлом мощностью 24кВт в отопительный период посчитать не составит труда — это порядка 60-90Вт/час. А это уже 1,44-2,160 кВт в сутки или 43-65 кВт в месяц. Не о каком комфорте, экономии и долговечности работы газового прибора здесь не может быть и речи.

Вернемся к нашим — терморегуляторам, комнатным термостатам, датчикам комнатной температуры. Что это, для чего они нужны и нужны ли они вообще!

Комнатный термостат – прибор, который регулирует работу газового котла в зависимости от температуры ВОЗДУХА в помещении. Мы не зря обращаю Ваше внимание на температуру ВОЗДУХА.

Повторим:

котел БЕЗ КОМНАТНОГО ТЕРМОСТАТА включается и выключается в зависимости от температуры ВОДЫ в системе отопления.
котел, к которому подключен КОМНАТНЫЙ ТЕРМОСТАТ, включается и выключается в зависимости от температуры ВОЗДУХА в помещении.

Как это работает?

Вы задаете на термостате необходимую Вам температуру в помещении, — например + 23°С. При понижении температуры воздуха на 0,25-1°С (порог срабатывания зависимости от моделей термостата), термостат дает команду котлу на включение – котел начинает работать на отопление. Как только температура воздуха в помещении достигает + 23,25°С — + 24°С термостат отключает котел. Причем отключает не только горелку, а и насос (начинаем экономить).

Воздух в помещении остывает намного медленнее, чем вода в системе отопления, и частота включений котла сокращается в десятки раз, что не может не сказаться на увеличении срока эксплуатации прибора.

Серия «Standart»

арт:091FLарт:091FLRF

Преимущества:

Вам нет необходимости регулировать температуру на котле вручную – один раз вы ее задали на термостате! Потеплело зимой на улице – котел не включается, собралась вся семья в доме, температура в помещении повысилась — котел не включается, солнце греет комнату через окно – котел не включается, ваша квартира находиться внутри дома и соседские квартиры Вас подогревают — котел не включается.

Котлы не управляемые термостатом, бесполезно расходуют до 25-30% энергии

, так как повышение комнатной температуры, свыше требуемой, даже на 1°С , кроме ощутимого дискомфорта, приводит к значительному перерасходу топлива котлом. Теперь можете поднять расчетные книжки по газу, посчитать, какую сумму вы заплатили за последний отопительный сезон.

Отнять от этой суммы 25-30% — именно на столько бы Вы заплатили меньше за газ, если бы у Вас был установлен комнатный термостат. Плюс еще 30-40кВт сэкономленной электроэнергии в месяц и еще плюс уменьшение износа котла, посчитать который невозможно. Окупаемость и эффективность прибора очевидна.

что это за устройство, классификация, советы по выбору, способы установки

24 Марта 2022

Время чтения: 12 минут

Содержание

Как устроен прибор

Основные виды

Для управления котлом

Электромеханические изделия

Как правильно выбирать выносные модели

Как правильно и безопасно использовать

Неисправности и способы их устранения

Коротко о главном

Датчик температуры для котла отопления позволяет определять температуру внутри водяного контура оборудования. Этот элемент обеспечивает не только комфортные условия в помещении, но и позволяет вовремя заметить отклонения и предотвратить аварийную ситуацию. Существует большой выбор моделей для контроля параметров.

Без датчика невозможна безопасная работа системы

Как устроен прибор

В конструкцию нагревательных котлов включают разные типы термодатчиков. Они могут быть расположены внутри котла или выносятся наружу. Если устройство встроено в систему, то оно позволяет управлять оборудованием в зависимости от того, насколько нагреется теплоноситель.

Наружные модели предназначены для корректировки функционирования котла в зависимости от температуры в комнате или на улице. Если использовать оба варианта, то систему можно настроить на желаемые параметры, сэкономить на оплате коммунальных услуг при внезапных изменениях погоды зимой и осенью.

Во время работы датчики выполняют измерение сопротивления, давления и теплового расширения. Все эти параметры меняются, когда на оборудование действует разная температура жидкости.

Приборы автоматического типа функционируют по программе, которая заложена в них производителей. Они самостоятельно измеряют параметры. Если температура влияет на механический контроллер, меняются показатели теплопроводности во время замыкания или размыкания отдельных элементов.

Каждый датчик, независимо от типа, устанавливают в небольшом корпусе, который можно устанавливать в отопительную систему.

Приборы обеспечивают безопасность отопления

Результаты измерений пользователь получает через беспроводную или проводную связь. Устанавливать их можно для контроля работы электрических и твердотопливных котлов.

Хоть тепло в доме можно настроить вручную, более удобно наладить автоматическую работу системы, благодаря которой пользователю не нужно принимать участие. В этом помогают датчики и разнообразные авторегуляторы. Достаточно подобрать подходящую модель, выполнить настройку и режим в доме будет поддерживаться самостоятельно. При этом можно снизить затраты на отопление.

Основные виды

При выборе устройств для регулировки отопления необходимо заранее определиться с тем, где нужно измерить температуру:

внутри оборудования;
окружающей среды;
охлаждающих жидкостей.

Работа всей системы зависит от размещения датчиков. Они влияют также на безопасность эксплуатации отопительных конструкций.

По типу определения температуры

В зависимости от того, как прибор измеряет температуру, он может быть:

Дилатометрическим. Его работа зависит от того, как на биметаллическую пластину влияет тепловое расширение. Для повышения чувствительности изделий их оснащают магнитами.

Для контроля используют датчики разной конструкции

Термоэлектрическим. В составе присутствуют разнородные проводники. Это более точное устройство, так как результаты не зависят от длины кабелей и сечения.
Манометрическим. Используют особенности измерения объема во время нагревания.
Резистивным. Выполнен из сплавов, имеющих большое тепловое расширение. Они замечают даже незначительные изменения температур. Прибор может иметь вид катушки, в которой находится провод. Этот элемент оформляют в корпусе из пластмассы.
Полупроводниковым. Встречаются модели нелиненого и позисторного типа.

В зависимости от способа подключения

Подключить к системе контроллеры могут через провода, которые передают данные. Также используются беспроводные технологии. Их работа основана на радиочастоте. Важно помнить, что беспроводных изделий небольшого размера нет. Чтобы прибор мог одновременно питать, считывать данные и передавать сигнал, он должен быть оснащен управляющим контроллером. Поэтому беспроводными делают только термостаты с комнатными датчиками.

Стержневые модели используются редко

Место установки

Устанавливать прибор следует там, где на него будет влиять теплоноситель. Поэтому в зависимости от мета установки, они могут быть:

накладными, которые размещают на нагреваемую поверхность;
погружными, размещенными внутри жидкости;
комнатными, на которые влияет температура в комнате;
наружными. Они определяют параметры внешней среды, а не в доме или внутри системы.

Современные приборы помещены в корпус, оснащенный защитой от влаги.

Для управления котлом

Чтобы в доме были оптимальные условия для каждого члена семьи, не пришлось тратить большие суммы на тепловую энергию и удалось избежать аварий, пользуются различными моделями датчиков. С их помощью программируют оборудование на желаемый режим. Пользователь должен только установить параметры.

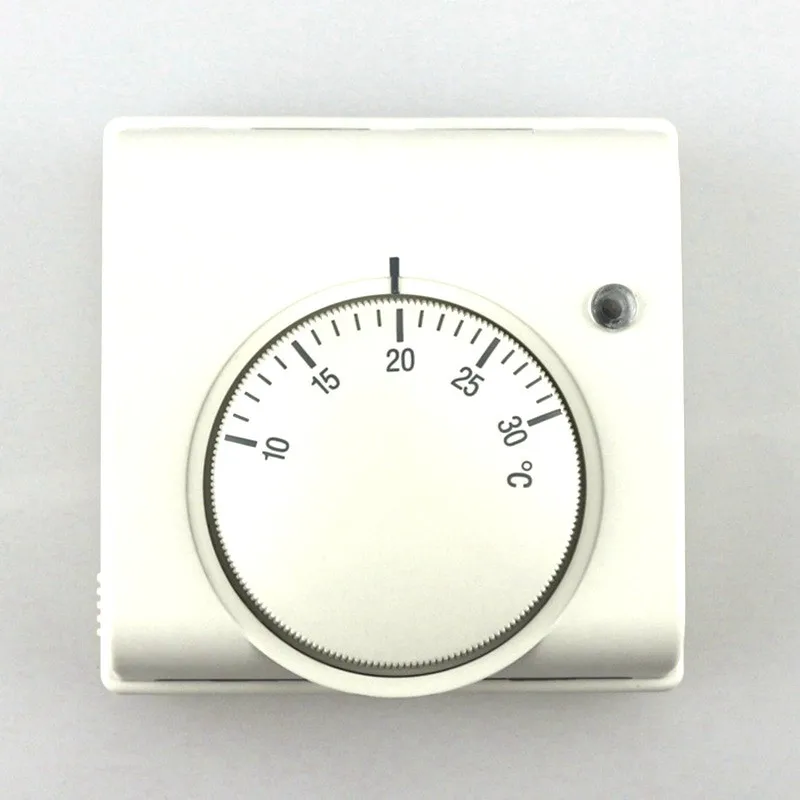

Механического типа

Это наиболее простой вариант, не обладающим большим набором функций. Его главным элементом выступает мембранный датчик, который помещают в герметичную капсулу и заполняют жидкостью. Ее нагрев сопровождается расширением и при определенных показателях оказывает давление на мембрану. При этом терморегулятор заставляет котел увеличить или уменьшить мощность.

Без таких элементов не обойтись в любой системе

Внимание! Модели механического типа работают с погрешностью в 3-4 градуса, поэтому они менее популярные.

Электромеханические изделия

Это более современный вариант. Они имеют сходство с механическими, но отличаются принципом работы. Конструкции выполняют из термочувствительных материалов. Если нагрев меняется, формируется разряд.

Модели оснащены дисплеем небольшого размера и позволяют контролировать нагревание, регулировать работу с уменьшенным шагом. Изменение механизма способствовали повышению точности, поэтому повышается стоимость.

Электронные изделия

Это многофункциональные и удобные модели. Они имеют множество преимуществ:

Устанавливаются одновременно с датчиками для теплых полов.
Пользователь может запрограммировать на желаемый режим.
Оснащен защитой от чрезмерно высоких и низких температур.
Выдают сигнал, если циркуляционный насос перестает работать.
Погрешность минимальная.

В более функциональных моделях присутствует возможность беспроводного соединения с бойлером. Хоть стоимость таких устройств и высокая, но они быстро окупаются.

С термостатом газовые устройства будут работать надежнее

Как правильно выбирать выносные модели

Выбирая оборудование для контроля показателей температуры, необходимо обращать внимание на:

Уровень чувствительности и диапазон температур. От этого параметра зависит, насколько быстро оборудование будет реагировать на изменение нагрева.
Тип. Стоит определиться с погружным или наружным вариантом конструкции, выбрать место установки.
Параметры. Нужно выяснить, потребуется ли дополнительное напряжение, насколько быстро будет передаваться сигнал и какой размер погрешности.
Срок работы. Желательно заранее узнать, как часто потребуется сервисное обслуживание и дополнительные калибровки.
Размеры выходного сигнала.
Допустимый уровень тока, сопротивление и другие нюансы.

Посещая места, где продается подобное оборудование, следует взять с собой технический паспорт на котел. Это облегчит выбор.

Совместно с термостатом

Необходимо заранее определить, потребуется поддержка термостата для работы датчика или он будет функционировать напрямую. Многие модели оснащены возможностью настроить управление системой. Если настроить термостат совместно с уличным датчиком, он будет регулировать мощность установки в автоматическом режиме.

При выборе нужно учитывать модель термостата

Уличные модели выполнены в единой конструкции, в составе которой датчик и длинный провод, обеспечивающие присоединение к термостату. При покупке стоит обратить внимание на:

диапазон температур для работы газового котла;
наличие защиты от влаги;
погрешность при измерении, допускается 1 градус, если меньше, прибор очень качественный;
длину кабеля.

Для подключения к котлу напрямую

Котлы оснащают датчиками еще во время производства. Но при необходимости в удаленном управлении контроллером потребуется кабель. Его стоит приобрести отдельно. Подключение, обычно, выполняют к термостату. Если работу оборудования нужно автоматизировать, подсоединяют к контроллеру, выводящему систему на необходимый режим работы.

Независимо от вида подключения, необходимо соблюдать строгие правила, описанные в инструкции к оборудованию. О дополнительных приборах можно узнать у производителя, который определит совместимость устройств и добьется слаженной работы. Для установки используют также сертифицированные аналоги.

Уличные варианты подключения

Датчики, зависящие от температуры на улице, устанавливают на трубы снаружи здания.

Перед подключением нужно внимательно изучить схему

При этом необходимо соблюдать ряд условий:

Нельзя, чтобы устройство попадало под влияние ультрафиолетовых лучей.
Запрещается устанавливать за стенами, обшитыми листами металла.
Кабельные линии нужно проложить в местах, где на них попадут осадки.
Избежать контакта с вредными компонентами, которые могут способствовать нарушению изоляции.
Прибор можно разместить на 2/3 высоты дома.
Предотвратить негативное воздействие на датчик вредных факторов.
Поместить провод в гофрированную трубку для дополнительной защиты.

При подключении важно соблюдать полярность. Длина кабеля не должна быть больше 30 метров. В месте, где он подходит к котлу, нужно обеспечить изоляцию и герметизацию.

После подключения нужно проверить качество и выполнить настройки. Осматривать нужно внимательно, чтоб исключить любые ошибки. При наличии нарушений нужно полностью переделать работу, иначе котельное оборудование выйдет из строя или будет плохо прогревать помещение.

Правила подключения устройства внутри

Комнатные приборы размещают внутри дома на внешней стенке. При этом необходимо соблюдать ряд правил:

Не размещать рядом с кондиционерами или обогревателями.
Не заслонять мебелью, чтобы к датчику можно было свободно подойти.

Бюджетные датчики менее точные

Можно ставить на высоту 1,2-1,5 м от пола.
Нельзя устанавливать возле электропроводки.

К котлу подключить можно так же, как и в случае с внешним датчиком.

Особенности подключения датчиков для газовых котлов

При использовании газового котла датчик нужно ставить на контроллер или газовый клапан. Выполняя установку самостоятельно, необходимо следовать таким рекомендациям:

Изучить схему в инструкции к котлу.
Убрать переднюю панель с нагревателя, так как под ней находится плата и контакты.
Найти заводскую перемычку, которая должна быть между клеммами.
Соединить клеммы с контактами датчика. При этом не обязательно соблюдение полярности.
Выполнить подключение провода с заземлением на 220 В.

Если после проверки обнаружены отклонения, необходимо снова изучить инструкцию и повторить процедуру заново.

Как правильно и безопасно использовать

С помощью термодатчиков можно добиться улучшения микроклимата в помещении. Но, чтобы оборудование выполняло работу исправно, необходимо правильно использовать его:

Элемент, который будет выполнять измерение температуры, нужно поместить в среду, нуждающуюся в улучшении теплообмена.

Системы управления могут быть ручными и погодозависимыми

Чтобы приборы показывали точные данные и долго прослужили, необходимо их вовремя осматривать и проводить калибровку так, как этого требует производитель.
Предотвратить влияние внешней среды, которая может снизить эффективность и ухудшить работу прибора.
Нельзя пользоваться электрическими датчиками, в которых повреждена изоляция.
Запрещено самостоятельно разбирать терморегулятор.
Проводить осмотр и все профилактические работы можно только, отключив устройство от сети.

Эти меры позволяют избежать поломок или опасных аварийных ситуаций.

Неисправности и способы их устранения

Если оборудование вышло из строя, необходимо определить причину. Поломки возникают под влиянием длительной высокотемпературной эксплуатации. Негативно влияет на устройства также нестабильная работа котла. Если первичный измеритель сломался, часто будет срабатывать котел на отключение, при этом периодически отказывает термопара, во время диагностики работ оборудования будет высвечиваться ошибка.

Определиться с источником поломки легко. Это может сделать владелец установки без особых усилий.

Контроллер облегчит эксплуатацию отопительного оборудования

Если нагрев воды на низком уровне, проблема может быть связана с температурным датчиком или термостатом. Также возможна поломка ТЭНа, но она не относится к измерителям. Чтобы справиться с проблемой, необходимо:

Снять устройство с котла и используя тестер проверить состояние проводов. Их осматривают в режиме прозвонки. Также необходимо определиться с правильностью выводов -ve и + ve.
Проверяют, выполнена ли установка кабеля в соответствии с требованиями.
Определяют, есть ли источники тепла, которые могут повлиять на параметры, показываемые датчиком.
Выполняют проверку настройки регулятора и диагностируют ошибку обрыва.
Если датчик работает, а во время замеров температура достигает нулевых параметров, поломка есть. Самостоятельно справиться с проблемой нельзя, придется снять устройство и приобрести новое.
Если в ходе прозвонки оборудование отзывается на котле, нужно осуществить установку минимального значения и снова измерить. При наличии неисправностей во время нагрева контакты будут сомкнуты. Если поломок нет, они разомкнуты, а сопротивление на входе и выходе увеличивается.
Проверить термопару можно с помощью мультиметра.

Автоматическая регулировка поможет уменьшить расход

Температурные датчики выступают основным элементом системы безопасности и управления отопительным оборудованием. Он не только защищает котел и другие части от поломок, но и позволяет сэкономить тепловую энергию и затраты на газ. Это связано с тем, что котел не перегреваются, и не достигает высоких температур при улучшении погодных условий.

Современные требования обязывают производителей систем отопления пользоваться датчиками. Их устанавливают в приборы сразу на заводе.

Коротко о главном

Если не использовать терморегулятор, оборудование будет тратить на 30% энергии больше. Установка автоматического контроля температурного режима позволяет избежать такой проблемы. Применение устройств способствует повышению уровня комфорта, увеличить срок службы труб и продлить длительность работы котла. На автоматизацию оборудования придется потратить небольшую сумму, но она в скором времени окупится.

Как выдумаете, стоит воспользоваться механическим датчиком или лучше установить более дорогое устройство?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

промышленных приложений | Boiler Control

Термометрические датчики мутности | TSW-10

Датчик мутности Thermometrics TSW-10 измеряет мутность (количество взвешенных частиц) воды для стирки в стиральных и посудомоечных машинах.

Датчики мутности Thermometrics | TST-10

Датчик мутности Thermometrics TST-10 измеряет мутность (количество взвешенных частиц) воды для стирки в стиральных и посудомоечных машинах.

Датчики мутности Thermometrics | TSD-10

Термометрический датчик мутности TSD-10 измеряет мутность (количество взвешенных частиц) промывочной воды в стиральных и посудомоечных машинах.

Термометрические эталоны температуры | Термистор датчика типа CSP

Термометрические эталоны температуры типа CSP представляют собой сверхстабильные термисторы датчика, которые были откалиброваны с точностью до 0,01°C. Стандартный блок имеет тонкое конформное покрытие из силиконового каучука по всему блоку, что делает его пригодным для погружения в водяную баню. Они также доступны с корпусами датчиков из нержавеющей стали или могут быть заключены в различные оболочки.

Термометрические датчики в сборе | WTF083B001-02A0 Датчик температуры охлаждающей жидкости (CTS)

Термометрический датчик температуры охлаждающей жидкости (CTS) отслеживает температуру охлаждающей жидкости, прокачиваемой вокруг аккумуляторной батареи для охлаждения модуля аккумуляторной батареи электромобилей EV/PHEV. Если аккумуляторный модуль начинает перегреваться, датчик температуры охлаждающей жидкости передает сигнал в систему управления батареями (BMS). BMS использует эту информацию, чтобы предотвратить повреждение аккумуляторных батарей и максимизировать производительность.

Термометрические датчики в сборе | Термисторы типа JR NTC в бирке с проушиной

Thermometrics Термисторы типа JR NTC с биркой с проушиной представляют собой термисторы с изолированными гибкими проводами, размещенные в бирке с проушиной. Они подходят для измерения температуры поверхности. Типичные области применения включают полупроводниковые радиаторы и панели корпуса.

Термометрические датчики в сборе | Водонепроницаемый датчик температуры IP68 типа JI/JIC

Thermometrics Водонепроницаемый датчик температуры IP68 включает термисторы типов JI и JIC NTC. Оба типа отформованы на гибком круглом кабеле с опциональным корпусом из нержавеющей стали. Широкий диапазон применения. Дополнительные варианты характеристик сопротивление-температура, длины проводов и длины корпуса.

Термометрические датчики в сборе | Самоклеящийся датчик температуры поверхности

Термометрические датчики температуры поверхности с самоклеящимся покрытием предназначены для промышленного применения в системах HVACR, обычно для размещения на внешней стенке резервуара для воды или бойлера. Они также подходят для резервуаров-накопителей, работающих в сочетании с системами нагрева воды на солнечных батареях.

Термометрические датчики в сборе | Встроенный проточный датчик температуры жидкости

Проточные датчики температуры Thermometrics контролируют температуру жидкости, проходящей через них. Модуль управления системой получает это значение температуры и использует контур управления для управления общей температурой системы. Это может быть температура двигателя, температура нагревателя, температура промышленной подачи и т. д.

Термометрические датчики в сборе | GE-1923 Датчик температуры наружного воздуха (OAT)

Thermometrics Датчик температуры наружного воздуха GE-1923 (OAT) измеряет температуру снаружи салона автомобиля и передает данные о температуре наружного воздуха на контроллер автоматической системы HVAC. Контроллер использует эту температуру для управления внутренней температурой автомобиля. Датчик также предоставляет пассажирам автомобиля показания температуры снаружи автомобиля, что особенно полезно при движении в условиях, близких к морозу или морозу.

Термометрические датчики в сборе | GE-1856 Датчик температуры впускного воздуха (IAT)

Thermometrics Датчик температуры впускного воздуха GE-1856 (IAT) отслеживает температуру поступающего в двигатель воздуха и выдает выходной сигнал, пропорциональный температуре воздуха. Этот сигнал можно использовать в качестве входного сигнала для подачи сигнала на блок управления двигателем (ECU), который использует эту информацию для регулировки подачи топлива и оптимизации соотношения воздух-топливо для обеспечения наиболее эффективного сгорания. GE-1856 также подходит для измерения температуры воздуховодов в системах отопления, вентиляции и кондиционирования воздуха без конденсации.

Термометрические датчики в сборе | GE-1763 Датчик температуры масла (OTS)

Термометрический датчик температуры масла (OTS) контролирует температуру моторного масла в автомобиле и отображает это измерение для пассажиров автомобиля. Если автомобиль работает при слишком высокой температуре, двигатель может быть поврежден.

Термометрические датчики в сборе | GE-1495 Датчик температуры воды (WTS)

Термометрический датчик температуры воды (WTS) отслеживает температуру охлаждающей жидкости, прокачиваемой вокруг блока цилиндров для охлаждения двигателя, чтобы уведомить водителя транспортного средства, если двигатель начинает перегреваться. Цель состоит в том, чтобы сообщить водителю о перегреве двигателя, чтобы автомобиль мог быть остановлен и двигатель выключен до того, как тепло приведет к необратимому повреждению двигателя.

Термометрические датчики в сборе | Быстродействующая термисторная сборка NTC серии JD

Thermometrics NTC Быстродействующие датчики серии JD представляют собой термисторные сборки в металлическом корпусе с гибкими проводами. Типичные области применения включают электрические душевые кабины и другие водяные приборы/системы, где требуется быстрое и точное управление.

Термометрические датчики в сборе | Комбинированный датчик влажности, давления и температуры

Thermometrics Комбинированный датчик влажности, давления и температуры представляет собой интеллектуальный комбинированный датчик впускного коллектора, способный обеспечивать до пяти измерений, включая относительную влажность, температуру, давление в коллекторе и атмосферное давление …

Термометрические датчики в сборе | Накладные датчики для труб и поверхностей — тип JW/JC

Термометрические датчики типа JW/JC водонепроницаемых накладных датчиков для труб и поверхностей представляют собой термисторы типа NTC или PTC на керамическом/металлическом башмаке, запечатанном в полимерном корпусе и снабженные гибкие двухкабельные соединения. Подходит для использования в условиях высокой конденсации и периодического погружения в воду. Типичные области применения включают управление газовыми котлами, бытовыми системами водоснабжения, кондиционерами, входом и выходом радиатора, электрическим душем и торговыми автоматами.

Термометрические датчики в сборе | Клейкие поверхностные датчики

Thermometrics Клейкие поверхностные датчики оснащены чашкой для поверхностного монтажа для использования в качестве датчиков температуры кожи или на плоских поверхностях. Они состоят из небольших бусинок, дисков или термисторов наружным диаметром <0,100 дюйма с экранированными, изолированными или коаксиальными кабельными удлинителями, а также рассчитаны на максимальную температуру от 140°F до 500°F (от 60°C до 260°C).

Термометрические датчики в сборе |A990 Взаимозаменяемый термисторный узел NTC

Thermometrics Серия A990 взаимозаменяемых термисторных узлов NTC состоит из согласованных пар небольших термисторных шариков в стеклянной оболочке, которые соединены последовательно или параллельно. Эти узлы доступны в различных стилях, что позволяет использовать их для измерения температуры жидкостей или твердых тел или помещать в более крупные корпуса, такие как иглы для подкожных инъекций или закрытые наконечники. Узлы обеспечивают взаимозаменяемые характеристики сопротивление-температура в чрезвычайно малых, быстродействующих пакетах, с которыми легко обращаться.

Термометрические датчики в сборе | Датчик температуры обмотки двигателя A-1737

Thermometrics Датчик температуры обмотки двигателя A-1737 обеспечивает измерение температуры обмотки двигателя для обнаружения увеличения тока, которое может привести к сбоям, а также для контроля температуры обмоток двигателя для предупреждения о перегреве условия.

Термометрические термисторы PTC | Тип YQ Серия

Thermometrics Термисторы PTC типа YQ, соответствующие требованиям RoHS, представляют собой термисторы PTC с радиальным подключением и покрытием из силиконовой смолы зеленого цвета. Эти термисторы, разработанные для защиты от перегрузки по току, перенапряжения и прямого перегрева, обеспечивают превосходную стабильность и безотказную работу.

Термометрические термисторы PTC | Тип YP

Термометры Термисторы PTC типа YP состоят из ряда радиально соединенных дисковых термисторов PTC с силиконовым покрытием, предназначенных для использования в качестве устройства ограничения тока. Доступны в широком диапазоне рабочих токов и уровней напряжения с превосходной стабильностью и отказоустойчивостью.

Термометрические термисторы PTC | Тип YM

Thermometrics Термисторы PTC типа YM состоят из ряда радиально соединенных дисковых термисторов PTC с покрытием из силиконовой смолы с широким диапазоном уровней рабочего тока. Предназначен для защиты от перегрузки по току, перенапряжения и прямой защиты от перегрева.

Термометрические термисторы PTC | Тип PTO

Thermometrics Термисторы PTC типа PTO состоят из ряда дисковых термисторов PTC с радиальным подключением для регулирования тока, защиты цепей, измерения и контроля температуры. Доступны в широком диапазоне сопротивлений, температур перехода и номинальных напряжений.

Термометрические термисторы PTC | Тип PTF

Термометры Тип PTF Термисторы типа PTC состоят из ряда дисковых термисторов с радиальным подключением без покрытия. Они предназначены для защиты от перегрузки по току и короткого замыкания общего назначения.

Термометрические термисторы PTC | Тип PRE/K

Термометры Тип PRE/K Термисторы PTC состоят из тонкопленочных платиновых резистивных элементов. Они особенно подходят для измерения поверхности в автомобильной и бытовой технике с множеством вариантов настройки.

Thermometrics Термисторы NTC | Устройства для поверхностного монтажа (SMD)

Thermometrics Устройства для поверхностного монтажа (SMD) Термисторы серии NTC предназначены для измерения, контроля и компенсации температуры. Они подходят для стандартных методов пайки и доступны в различных размерах, включая 0402, 0603, 0805 и 1206.

Термометрические термисторы NTC | Радиальный вывод типа SA

Thermometrics Тип SA со сменными радиальными выводами Термисторы NTC состоят из сменных термисторов с неизолированными выводами. Они подходят для монтажа на печатных платах и датчиках с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58°F до 302°F (от -50°C до 150°C).

Thermometrics Термисторы NTC | Термисторы с радиальным выводом типа RL35/40/45

Thermometrics Типы RL35/40/45 термисторов NTC с радиальным выводом состоят из точечных дисковых термисторов с оголенными проводами. Они подходят для монтажа на печатных платах и датчиках с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58°F до 302°F (от -50°C до 150°C).

Термометрические термисторы NTC | Радиальные выводы типа RL30

Термометры Тип RL30 радиальных выводов Термисторы NTC состоят из точечных дисковых термисторов с оголенными выводными проводами. Они подходят для монтажа на печатных платах и датчиках с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58°F до 302°F (от -50°C до 150°C).

Thermometrics Термисторы NTC | Радиальные выводы типа RL20

Термометры Тип RL20 радиальных выводов Термисторы NTC состоят из точечных дисковых термисторов с оголенными выводными проводами. Они подходят для монтажа на печатных платах и датчиках с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58°F до 302°F (от -50°C до 150°C).

Термометрические термисторы NTC | Радиальные выводы типа RL14

Термометры Тип RL14 радиальных выводов Термисторы NTC состоят из точечных дисковых термисторов с оголенными выводными проводами. Они подходят для монтажа на печатных платах и датчиках с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58°F до 302°F (от -50°C до 150°C)

Thermometrics Термисторы NTC | Радиальные выводы типа RL10

Термометры Тип RL10 радиальных выводов Термисторы NTC состоят из точечных дисковых термисторов с оголенными выводными проводами. Они подходят для монтажа на печатных платах и датчиках с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58°F до 302°F (от -50°C до 150°C).

Термометрические термисторы NTC | Жесткие условия окружающей среды CR1

Термометры типа CR1 представляют собой термисторы NTC формата NK, состоящие из выводов из сплава 52 с оловянным (Sn) покрытием и высокоэффективным кислото- и влагостойким покрытием. Они идеально подходят для применения в суровых условиях и при сборке больших объемов.

Thermometrics Термисторы NTC | Стеклянный тип JM — со смоляным покрытием

Термометрические датчики Термометры Тип JM со смоляным покрытием Термисторы со стеклянным корпусом представляют собой термисторы NTC со стеклянным корпусом, размещенные в наконечнике из смолы, который соединен с выводными проводами из ПВХ, показанными на рисунке 8. Они устойчивы к проникновению влаги, что делает их пригодными для использования в испарителях кондиционеров для предотвращения неэффективности из-за обледенения.

Термометрические термисторы NTC | Серия Glass TG — Радиальные со стеклянным уплотнением

Thermometrics Термисторы NTC серии TG представляют собой термисторы радиального типа со стеклянным уплотнением, водонепроницаемой и маслостойкой конструкцией, отличающиеся высокой термостойкостью и точностью. Для использования в самых разных областях, включая автомобили, нагревательные/охлаждающие устройства, котельные системы и бытовую технику.

Thermometrics Термисторы NTC | Стеклянная серия SP — сверхстабильный датчик

Thermometrics Ультрастабильный датчик серии SP Термисторы NTC проходят дополнительную обработку для обеспечения их непрерывного использования в одном из трех температурных классов и относятся к одной из шести групп стабильности. Эти термисторы могут использоваться во всех приложениях для измерения и контроля температуры с дополнительной гарантией долговременной стабильности и надежности. Они идеально подходят для использования в качестве вторичных стандартов в лабораториях.

Термометрические термисторы NTC | Миниатюрные стеклянные термисторы серии

Thermometrics Миниатюрные термисторы со стеклянными шариками NTC представляют собой ряд миниатюрных термозондов, состоящих из большого термистора-шарика, герметично запечатанного в наконечнике ударопрочного твердого стеклянного стержня. Они обеспечивают улучшенную долговременную стабильность и высокую надежность.

Thermometrics Термисторы NTC | Стеклянная серия HTP — высокотемпературный зонд

Thermometrics Высокотемпературные зонды типа NTC серии HTP состоят из шарикового термистора, герметично запаянного на кончике ударопрочного стеклянного стержня. Эти устройства прочны и не подвержены серьезным воздействиям окружающей среды. Они демонстрируют превосходную стабильность при всех температурах 842°F (450°C) или ниже. Допустима прерывистая работа при температурах до 1112°F (600°C).

Термометрические термисторы NTC | Стеклянные датчики Fastip серии FP

Термометрические датчики Fastip серии FP со стеклянным покрытием Термисторы NTC состоят из термисторных шариков малого диаметра со стеклянным покрытием, герметично закрытых на концах ударопрочных стеклянных стержней. Устройства прочны и не подвержены серьезным воздействиям окружающей среды, в том числе ядерному излучению высокой плотности. Термозонды Fastip серии FP идеально подходят для высокоскоростного измерения и контроля температуры жидкости, ее уровня или расхода.

Термометрические термисторы NTC | Стеклянный диод

Thermometrics Diode Серия термисторов NTC со стеклянным корпусом состоит из ряда термисторов с NTC-чипом в стеклянном корпусе типа DO-35 (контур диода) с осевыми покрытыми припоем стальными проводами, плакированными медью. Предназначен для точного измерения температуры, контроля и компенсации в различных приложениях. Стеклянный корпус обеспечивает герметичность и изоляцию напряжения, а также превосходную стабильность.

Thermometrics Термисторы NTC | Серия Glass BR — стеклянная бусина

Термисторы со стеклянными шариками Thermometrics BR состоят из термисторов со стеклянными шариками на проводах малого диаметра (сплав или платина). Прочная стеклянная капсула обеспечивает герметичность и лучшую защиту от натяжения, чем термисторы со стеклянной капсулой. Подходит для приложений с самонагревом, таких как определение уровня жидкости или измерение расхода газа. Рекомендуется для приложений, где заказчик будет выполнять дальнейшие сборочные операции.

Thermometrics Термисторы NTC | Тип эпоксидной смолы NKI Noise Immune

Помехоустойчивые термисторы Thermometrics типа NKI с эпоксидным покрытием являются новой разработкой, состоящей из помехозащищенного термистора NTC со встроенной функцией радиочастотной (РЧ) развязки, обеспечивающей защиту от электромагнитных помех (ЭМП) на компонентном уровне в широком диапазоне частот. диапазон.

Thermometrics Термисторы NTC | Эпоксидный тип NDP

Thermometrics Эпоксидный тип NDP Термисторы NTC представляют собой термисторы с эпоксидным покрытием и никелевыми проводами диаметром 0,25 мм (0,0078 дюйма) с изоляцией из ПФА/ПТФЭ. Разработанные для точного измерения температуры, контроля и компенсации, работающие при температуре до 155°C (311°F), они используются в автомобилях, системах отопления, вентиляции и кондиционирования воздуха и бытовой технике.

Термометрические термисторы NTC | Тип эпоксидной смолы NDM

Термометры Тип NDM из эпоксидной смолы Термисторы NTC представляют собой покрытые эпоксидной смолой термисторы с оголенными медными лужеными проводами диаметром 0,007 дюйма (0,2 мм). Разработанные для точного измерения температуры, контроля и компенсации, работающие при температуре до 155°C (311°F), они используются в автомобилях, системах отопления, вентиляции и кондиционирования воздуха и бытовой технике.

Thermometrics Термисторы NTC | Эпоксидный тип NDL

Thermometrics Эпоксидный тип NDL Термисторы NTC представляют собой термисторы с эпоксидным покрытием и толщиной 0,009 мм. 8-дюймовые (0,25 мм) луженые медные провода. Разработанные для точного измерения температуры, контроля и компенсации, работающие при температуре до 155°C (311°F), они используются в автомобилях, системах отопления, вентиляции и кондиционирования воздуха и бытовой технике.

Thermometrics Термисторы NTC | Эпоксидный тип NDK

Thermometrics Эпоксидный тип термисторов NDK NTC представляет собой чип-термисторы с эпоксидным покрытием и 0,2 мм (0,007 дюйма) лужеными проводами из монеля. Разработанные для точного измерения температуры, контроля и компенсации, работающие при температуре до 155°C (311°F), они используются в автомобилях, системах отопления, вентиляции и кондиционирования воздуха и бытовой технике.

Термометрические термисторы NTC | Эпоксидный тип MS

Thermometrics Эпоксидный тип термисторов MS NTC представляет собой чип-термисторы с эпоксидным покрытием и 0,254 мм (0,01 дюйма) никелевыми проводами из ПТФЭ. Они используются для измерения, контроля и компенсации температуры в диапазоне от -50°C до 150°C (от -58°F до 300°F).

Thermometrics Термисторы NTC | Эпоксидная смола типа C100

Thermometrics Эпоксидные термисторы NTC типа C100 представляют собой термисторы с эпоксидным покрытием и оголенными проводами из луженой меди диаметром 0,3 мм (0,012 дюйма). Они используются для измерения, контроля и компенсации температуры в диапазоне от -80°C до 150°C (от -112°F до 302°F) и имеют высокую чувствительность более -4%/°C при 25°C (77°F). Ф).

Термометрические термисторы NTC | Взаимозаменяемые термисторы с эпоксидной смолой типа SC

Thermometrics Взаимозаменяемые термисторы с эпоксидной смолой типа SC NTC представляют собой взаимозаменяемые термисторы с никелевыми выводами в изоляции изомида. Они обеспечивают точное измерение температуры, контроль и компенсацию при использовании в диапазоне от -40°C до 105°C (от -40°F до 221°F) и высокую чувствительность более -4%/°C при 25°C (77°F). °F), что делает их идеальными для медицинского применения.

Thermometrics Термисторы NTC | Сменный эпоксидный тип 95

Thermometrics Термисторы NTC типа 95 представляют собой взаимозаменяемые термисторные микросхемы NTC с эпоксидным покрытием и проводами из луженой меди, луженого сплава или ПТФЭ. Они подходят для измерения, контроля и компенсации температуры в диапазоне от -112°F до 302°F (от -80°C до 150°C) с взаимозаменяемостью до ±0,18°F (±0,1°C).

Thermometrics Термисторы NTC | Взаимозаменяемые термисторы с эпоксидным покрытием типа 65

Thermometrics Взаимозаменяемые термисторы с эпоксидным покрытием типа 65 NTC представляют собой сменные термисторы с эпоксидным покрытием и никелевыми выводами с толстой изоляцией изомида. Они обеспечивают точное измерение температуры, контроль и компенсацию при использовании в диапазоне от -40°C до 105°C (от -40°F до 221°F) и высокую чувствительность более -4%/°C при 25°C (77°F). °F).

Ограничители тока Thermometrics | NTC Inrush CL Series

Thermometrics Термисторы ограничения пускового тока серии CL состоят из дискового термистора с неизолированными проводами и используются для контроля пускового тока при переключении источников питания.

Сравнительный анализ стабильности термисторов.

Часть 5 | By Thermometrics

В части 5 нашей серии «Сравнение стабильности термисторов» мы обсуждаем использование Thermocon, HVAC, датчиков температуры нагнетаемого воздуха (DATS) и котлов и трубопроводов, а также потенциальные последствия снижения стабильности таких компонентов

Телер HS30P | Датчик относительной влажности

Telaire HS30P представляет собой датчик относительной влажности (RH) с объемным сопротивлением, обеспечивающий переменное значение импеданса в зависимости от адсорбции воды внутри запатентованного тонкопленочного полимера датчика.

Телер HS20 | Датчик относительной влажности

Telaire HS20 представляет собой датчик относительной влажности (RH) с объемным сопротивлением, обеспечивающий переменное значение импеданса в зависимости от адсорбции воды внутри запатентованного тонкопленочного полимера датчика.

Телер HS12SP | Датчик относительной влажности

Telaire HS12SP представляет собой датчик относительной влажности (RH) с объемным сопротивлением, обеспечивающий переменное значение импеданса в зависимости от адсорбции воды внутри запатентованного тонкопленочного полимера датчика.

NovaSensor Серия NPI-19 | Датчики среднего давления

NovaSensor NPI-19 Серия датчиков среднего давления состоит из управляемых током, изолированных от среды датчиков давления, использующих современную технологию IsoSensor. Они предназначены для работы в неблагоприятных условиях, но при этом обеспечивают выдающуюся чувствительность, линейность и гистерезис кремниевого датчика.

NovaSensor серии NPI-19 | Датчики низкого давления

Датчики низкого давления NovaSensor NPI-19 состоят из изолированных от среды датчиков давления, которые предназначены для работы в агрессивных средах, но при этом обеспечивают выдающуюся чувствительность, линейность и гистерезис кремниевых датчиков.

NovaSensor Серия NPI-19 | Цифровой датчик давления I2C

Цифровой датчик давления I2C NovaSensor NPI-19 включает в себя технологию IsoSensor с протоколами интерфейса I2C, что дает OEM-пользователю лучшее соотношение цены и производительности.

NovaSensor NPI-15VC Series | Датчики высокого давления

Серия датчиков высокого давления NovaSensor NPI-15VC с компенсацией напряжения, изолированных от среды, предлагает производительность наших датчиков с компенсацией тока и удобство использования источника питания. Они предназначены для работы в неблагоприятных условиях и при этом обладают выдающейся чувствительностью, линейностью и гистерезисом кремниевого датчика.

NovaSensor серии NPI-15 | Датчики высокого давления

Серия управляемых током датчиков высокого давления NovaSensor NPI-15, изолированных от среды, предназначена для работы в агрессивных средах и при этом обеспечивает выдающуюся чувствительность, линейность и гистерезис кремниевого датчика. Они включают в себя современную технологию IsoSensor, которая дает OEM-пользователю лучшее соотношение цены и производительности.

Серия NovaSensor NPH | Твердотельные датчики среднего давления

Твердотельные датчики среднего давления серии NovaSensor NPH отличаются надежностью при низкой стоимости и небольшом размере. Они доступны в версиях для манометрического, абсолютного и дифференциального давления.

Датчики дифференциального давления Modus HVAC | Датчики перепада давления серии W

Датчики перепада давления Modus серии W предназначены для измерения низких перепадов давления жидкостей или газов. Доступен широкий выбор стандартных диапазонов давления и электрических характеристик. Эти преобразователи являются отличным выбором для многих требований мониторинга ОВК, процессов и автоматизации.

Термометрические датчики в сборе | Комбинированный датчик давления и температуры

Комбинированный датчик давления и температуры Thermometrics обеспечивает измерение как давления, так и температуры в одном сенсорном блоке. Этот датчик в сборе имеет надежную защиту внутренней цепи и герметичную интегральную систему соединения, что делает его идеальным для применения в автомобилях, тяжелой технике, сельском хозяйстве, электромобилях и генераторных установках.

Термисторы и датчики температуры для котлов

ПОЗВОНИТЕ НАМ СЕГОДНЯ: +44 (0) 208 979 0988

Переключить навигацию

ПОЗВОНИТЕ НАМ СЕГОДНЯ +44 (0) 208 979 0988

Закрыть

Аккаунт

ПОЗВОНИТЕ НАМ СЕГОДНЯ: +44 (0) 208 979 0988

У нас есть широкий выбор термисторов для котлов.
