Цепи стальные: Стальные цепи: короткозвенные и длиннозвенные

Цепи стальные: Стальные цепи: короткозвенные и длиннозвенные

Содержание

Цепи стальные короткозвенные оцинкованные DIN 766, DIN 763

Цепи стальные короткозвенные оцинкованные DIN 766, DIN 763

Наименование цепи по DIN 766 Калибр
d
мм
Шаг
t
мм
Ширина звена
Внутренняя
b1
мм
Ширина звена
Наружная
b2
мм
Грузо- подъемность
кг
Пробная нагрузка
кН
Разрушающая нагрузка
кН
Вес
кг/м
Наименование стандарта Покрытие
Цепь 4х16 цинк 4 16 4,8 13,6 200 5 8 0,32 DIN 766 Цинк
Цепь 5х18,5 цинк 5 18,5 6 17 320 8 12,5 0,5 DIN 766 Цинк
Цепь 6х18,5 цинк 6 18,5 7,2 20,4 400 10 16 0,8 DIN 766 Цинк
Цепь 7х22 цинк 7 22 8,4 23,8 630 16 25 1,1 DIN 766 Цинк
Цепь 8х24 цинк 8 24 9,6 27,2 800 20 32 1,4 DIN 766 Цинк
Цепь 9х27 цинк 9 27 10,8 30,6 1000 25 40 1,8 DIN 766 Цинк
Цепь10х28 цинк 10 28 12 36 1250 32 50 2,3 DIN 766 Цинк
Цепь 11х31 цинк 11 31 13,2 40 1600 40 63 2,7 DIN 766 Цинк
Цепь 13х36 цинк 13 36 15,6 47 2000 50 80 3,9 DIN 766 Цинк
Цепь 14х41 цинк 14 41 16,8 50 2500 63 100 4,4 DIN 766 Цинк
Цепь 16х45 цинк 16 45 19,2 58 3200 80 125 5,8 DIN 766 Цинк
Цепь 18х50 цинк 18 50 21,6 65 4000 100 160 7,4 DIN 766 Цинк
Цепь 20х56 цинк 20 56 24 72 5000 125 200 9 DIN 766 Цинк



В компании «ЦЕПЬИНВЕСТ» предлагается купить стальные оцинкованные короткозвенные цепи DIN 766. Они представляют собой сварные промышленные цепи общего назначения, состоящие из коротких звеньев, имеющих овальную форму. Для производства звеньев используются стальные прутки с цинковым антикоррозийным покрытием, диаметр может составлять от 2 до 16 мм. Аналогичная продукция производится по стандарту DIN 5685 А. Наша компания предлагает заказать круглозвенные цепи по невысокой цене оптом и в розницу.

Назначение и особенности использования

Эта разновидность обладает невысокой прочностью, поэтому не применяется для подъема грузов. Основное назначение – использования для установки всевозможных подвесов и растяжек, а также прочих конструкций.

Этот вид обладает следующими особенностями:

  1. Защитное цинковое покрытие, нанесенное гальваническим способом. Оно обеспечивает стойкость к коррозии и позволяет использовать цепи для монтажа конструкций на открытом воздухе.
  2. Материалом для изготовления служит сталь класса 2. После нанесения цинкового покрытия ей гарантирована долговечность.
  3. Пруток соединяется в звенья при помощи сварки.

Условия заказа продукции

В компании «ЦЕПЬИННВЕСТ» представлен широкий выбор типоразмеров продукции. Предлагаются поставки оптом и в розницу. Круглозвенные цепи можно приобрести с доставкой в любой город России. Получите консультации специалистов по подбору продукции и сделайте заказ: мы поставляем качественные изделия лучших российских производителей.

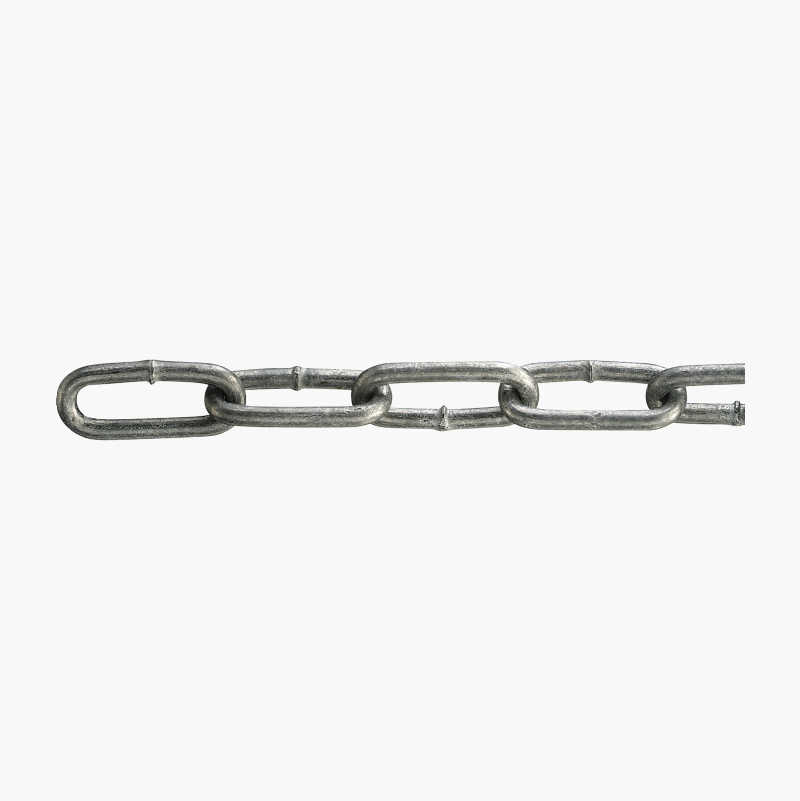

Цепи стальные длиннозвенные оцинкованные DIN 763

Наименование цепи по DIN 766 Калибр
d
мм
Шаг
t
мм
Ширина звена
Внутренняя
b1
мм
Ширина звена
Наружная
b2
мм
Пробная нагрузка
кН
Разрушающая нагрузка
кН
Вес
кг/м
Наименование стандарта Покрытие
Цепь 4х32 цинк 4 32 7,2 16,8 2,5 6,3 0,27 DIN 763 Цинк
Цепь 5х35 цинк 5 35 9 21 4 10 0,43 DIN 763 Цинк
Цепь 6х42 цинк 6 42 10,8 25,2 5 12,5 0,63 DIN 763 Цинк
Цепь 7х49 цинк 7 49 12,6 29,4 7,5 19 0,86 DIN 763 Цинк
Цепь 8х52 цинк 8 52 14,4 33,6 10 25 1,1 DIN 763 Цинк
Цепь 10х65 цинк 10 65 18 42 16 40 1,75 DIN 763 Цинк
Цепь 13х82 цинк 13 82 23,4 54,6 25 63 2,95 DIN 763 Цинк
Цепь 16х100 цинк 16 100 28,8 67,2 40 100 4,45 DIN 763 Цинк



ГОСТ EN 818-4-2011 Цепи стальные из круглых коротких звеньев для подъема грузов.

Безопасность. Часть 4. Стропальные цепи класса 8 / 818 4 2011

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И
СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND
CERTIFICATION

(ISC)


МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

ГОСТ
EN 818-4-2011

Цепи
стальные из круглых коротких звеньев

для подъема грузов

БЕЗОПАСНОСТЬ

Часть 4

Стропальные
цепи класса 8

(EN 818-4:1996, IDT)


Москва

Стандартинформ

2014

Предисловие

Цели, основные принципы и основной порядок проведения работ по
межгосударственной стандартизации установлены в ГОСТ
1. 0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ
1.2-2009 «Межгосударственная система стандартизации. Стандарты
межгосударственные, правила, рекомендации по межгосударственной стандартизации.
Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт стандартизации и сертификации
в машиностроении» (ФГУП «ВНИИНМАШ»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и
метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии
и сертификации (протокол от 29 ноября 2011 г. № 40)

За
принятие проголосовали:






Краткое
наименование страны по MK (ИСО 3166) 004-97

Код страны по MK (ИСО 3166) 004-97

Сокращенное
наименование национального органа по стандартизации

Беларусь

BY

Госстандарт
Республики Беларусь

Казахстан

KZ

Госстандарт
Республики Казахстан

Киргизия

KG

Кыргызстандарт

Россия

RU

Росстандарт

4 Настоящий стандарт идентичен региональному стандарту EN 818-4:1996 «Short link chain for lifting
purposes — Safety — Part 4: Chain slings — Grade 8» (Цепи стальные из круглых коротких звеньев для подъема грузов.
Безопасность. Часть 4. Стропальные цепи класса 8).

Европейский стандарт разработан Европейским комитетом по
стандартизации (CEN) в соответствии с мандатом,
предоставленным Европейской комиссией и Европейской ассоциацией свободной
торговли (EFTA), и реализует существенные требования безопасности Директивы
200695/ЕС.

Перевод с английского языка (en).

Официальные экземпляры международного стандарта, на основе
которого подготовлен (разработан) настоящий межгосударственный стандарт, и
международных стандартов, на которые даны ссылки, имеются в Федеральном
агентстве по техническому регулированию и метрологии.

Сведения о соответствии межгосударственного стандарта ссылочному
европейскому стандарту приведены в дополнительном приложении ДА.

Степень соответствия — идентичная (IDT).

Стандарт подготовлен на основе применения ГОСТ
Р ЕН 818-4-2005

5 Приказом Федерального агентства по техническому регулированию и
метрологии от 13 декабря 2011 г. № 1020-ст межгосударственный стандарт ГОСТ EN 818-4-2011 введен в действие в
качестве национального стандарта Российской Федерации с 1 января 2013 г.

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему
стандарту публикуется в ежегодном информационном
указателе «Национальные стандарты», а текст изменений
и поправокв ежемесячном информационном указателе
«Национальные стандарты». В случае пересмотра
(замены) или отмены настоящего стандарта соответствующее
уведомление будет опубликовано в ежемесячном
информационном указателе «Национальные стандарты». Соответствующая
информация, уведомление и тексты размещаются
также в информационной системе общего пользования
на официальном сайте Федерального агентства
по техническому регулированию и метрологии в
сети Интернет

СОДЕРЖАНИЕ

Введение

В соответствии с требованиями комплекса стандартов EN 818 цепи подразделяют на следующие классы с соответствующими
механическими свойствами.









Класс цепи

Номинальное
напряжение при минимальном разрывающем усилии, Н/мм2

высокой
точности

нормальной точности

М

4

400

Р

5

500

S

6

630

т

8

800

T

10

1000

Примечание — Напряжение в звене цепи
распределяется неравномерно. На внешней стороне звена оно значительно
превышает номинальное напряжение. Значения номинального напряжения
рассчитывают исходя из того, что разрывающее усилие распределяется по всей
площади сечения звена.

ГОСТ EN 818-4-2011

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Цепи стальные из круглых коротких звеньев для подъема грузов

БЕЗОПАСНОСТЬ

Часть 4

Стропальные цепи класса 8

Short link steel chains for lifting purposes. Safety. Part 4.
Chain slings of grade 8

Дата введения -2013-01-01

Настоящий стандарт устанавливает требования безопасности и методы
испытаний для стропальных цепей с одним, двумя, тремя и четырьмя жгутами и
венцовых цепей, применяемых в конструкциях смонтированного и сварного типов и
состоящих из цепей из круглых коротких звеньев класса 8 по EN 818-2 и деталей этого же класса.

Опасности, которые рассматриваются в настоящем стандарте,
приведены в разделе 4.

Метод расчета грузоподъемности приведен в приложении В.

Пример условного обозначения цепей приведен в приложении С.

Для применения настоящего стандарта необходимы следующие ссылочные
стандарты. Для датированных ссылок применяют только указанное издание
ссылочного стандарта:

EN 292-1:1991 Safety of machinery — Basic
concepts — General principles for design — Part 1: Basic terminology, methodology (Безопасность машин. Основные термины и определения. Общие
принципы конструкции. Часть 1. Основные понятия. Методика)

EN 292-2:1991 Safety of machinery — Basic concepts — General principles for
design — Part
2: Technical principles and specifications (Безопасность машин. Основные термины и определения. Общие принципы конструкции. Часть
2. Технические условия и спецификации)

EN 292-2:1991/А1:1995 Safety of machinery -
Basic concepts -
General principles for design — Part 2: Technical principles and specifications (Amendment 1:1995) (Безопасность машин. Основные термины и определения. Общие принципы конструкции. Часть
2. Технические условия и спецификации (Изменение 1:1995))

EN 818-1:1996 Short link chain for lifting purposes — Safety — Part 1: General conditions of acceptance (Цепи стальные из круглых коротких звеньев для подъема грузов. Безопасность. Часть 1. Общие требования к приемке)

EN 818-2:1996 Short link chain for lifting purposes — Safety — Part 2: Medium tolerance
chain for chain slings — Grade 8 (Цепи стальные из круглых коротких звеньев для подъема грузов. Безопасность. Часть 2. Цепи стальные нормальной точности для
стропальных цепей класса 8)

EN 1050:1997 Safety of
machinery — Risk assessment (Безопасность машин. Оценка рисков)

EN 1677-1:1996 Components for slings — Safety — Part 1: Forged steel
components — Grade
8 (Детали стропальных устройств, надежность. Часть 1. Кованые детали, класс качества 8)

EN 1677-2:1996 Components for slings — Safety — Part 2: Forged steel
lifting hooks with latch — Grade 8 (Детали стропальных устройств, надежность. Часть
2. Кованые крюки с предохранительными клапанами, класс качества 8)

EN 1677-4:1996 Components for slings — Safety — Part 4: Links — Grade 8 (Детали стропальных устройств,
надежность. Часть 4. Отдельные звенья, класс качества 8)

В настоящем стандарте применены следующие термины с
соответствующими определениями:

3.1 стропальная цепь (chain
sling): Устройство, состоящее из многозвенной стальной цепи или
стальных цепей с деталями для захвата и звеном для навеса, предназначенное для
подвешивания и подъема груза (рисунки 1 — 4).



L — длина
стропальной цепи; 1 — звено для навеса;
2, 4 — механические соединительные устройства;
3 — цепь; 5 — петельный крюк или другая деталь для захвата

L — длина
стропальной цепи; 1 — звено для навеса;
2, 6 — переходные звенья;
3, 5 — соединительные звенья; 4 — цепь;
7 – петельный крюк или другая деталь
для захвата

а) Смонтированная стропальная цепь из одного жгута

b)
Сварная стропальная цепь из одного жгута

Рисунок 1 — Стропальные цепи из одного жгута

L — длина
стропальной цепи; 1 — звено для навеса; 2, 6 — переходные звенья; 3,
5 – соединительные
звенья;

4 — цепь; 7 — петельный крюк или другая
деталь для захвата

Рисунок 2 — Стропальная цепь из двух жгутов

L — длина
стропальной цепи; 1 — звено для навеса; 2, 6 — переходные звенья; 3,
5 — соединительные
звенья;
4 — цепь; 7 – петельный крюк или другая деталь для захвата

Рисунок 3 — Стропальная цепь из трех жгутов

L — длина
стропальной цепи; 1 — звено для навеса; 2, 6 — переходные звенья; 3,
5 — соединительные
звенья;
4 — цепь; 7 — петельный крюк или другая деталь для захвата

Рисунок
4 — Стропальная цепь из четырех жгутов

Примечание к рисункам 2
— 4
— В смонтированных стропальных
цепях вместо соединительных и переходных звеньев
допускается применять механические соединительные
устройства (рисунок 5).

3.2 номинальная толщина звена стропальной цепи (nominal size of sling): Толщина звена стропальной
цепи, соответствующая номинальной толщине звена стальной цепи из круглых коротких
звеньев, из которой изготовлена стропальная цепь.

3.3 класс стропальной цепи (nominal
grade of sling): Класс стропальной цепи, соответствующий классу стальной цепи из
круглых коротких звеньев, из которой изготовлена стропальная цепь.

3.4 звено для навеса (master
link): Звено, предназначенное для навешивания стропальной цепи на
грузовой крюк подъемного крана или другого подъемного механизма (рисунки 1 — 4).

3.5 длина стропальной цепи (length
of a leg): Длина жгута стропальной цепи от внутренней стороны детали для
захвата до внутренней стороны звена для навеса (рисунки 1 — 4).

3.6 промежуточное звено (intermediate
master link): Звено стропальной цепи, предназначенное для соединения одного
или двух жгутов стропальной цепи со звеном для навеса.

3.7 деталь для захвата (lower
terminal): Звено, крюк или другое приспособление, находящееся на конце
жгута, противоположном концу, где находится звено для навеса.

3.8 механическое соединительное устройство (mechanical joining device): Несварное соединительное
устройство, установленное между цепью и деталью для захвата или звеном для
навеса, которое может быть составной частью детали для захвата или звена для
навеса, или отдельной деталью (рисунок 5).

М — механические соединительные устройства

Рисунок
5 — Механические соединительные устройства

Примечание — На рисунке 5 изображен пример типичных механических соединительных
устройств, однако конструкция механических соединительных устройств может отличаться
от изображенной.

3.9 соединительное звено (joining link): Сварное звено, находящееся на конце стропальной цепи,
предназначенное для непосредственного или при помощи переходного звена
присоединения цепи к детали для захвата или звену для навеса или, при наличии
венцовой цепи, для соединения ее обоих концов.

3.10 переходное звено (intermediate
link): Сварное звено, предназначенное для соединения детали для
захвата или звена для навеса с соединительным звеном (рисунки 1 — 4).

3.11 испытательное усилие стропальной цепи MPF (manufacturing proof force (MPF) of a chain sling):
Усилие, воздействующее на всю стропальную цепь или на один испытуемый участок
при испытании цепи.

3.12 грузоподъемность стропальной цепи WLL (working load limit (WLL) of a chain sling): Максимальная масса, на которую
рассчитана стропальная цепь при подъеме груза.

3.13 эксперт (competent
person): Специалист, обладающий специальными знаниями и практическим
опытом, который способен проводить требуемые испытания.

Падение грузов вследствие выхода из строя стропальных цепей
представляет непосредственную опасность для людей, находящихся в зоне работы
подъемных устройств.

Для того чтобы обеспечить необходимую прочность и долговечность
цепей, в настоящем стандарте установлены требования к конструкции, выбору
материалов и методы испытаний для подтверждения выполнения установленных
требований.

Если цепи, соответствующие требованиям настоящего стандарта,
применяют для обычных операций подъема, то опасность разрушения вследствие
усталостного износа не возникает. Так как выход из строя может быть вызван
неправильным выбором класса стропальных средств, настоящий стандарт
устанавливает также требования к их маркировке. В настоящем стандарте
рассмотрена также опасность неправильного монтажа стропальных устройств.
Опасности по приложению A EN 1050 приведены в таблице 1.

Таблица 1 -
Опасности по приложению A EN 1050








Опасности
по приложению А EN 1050

Пункт приложения А EN 292-2

Раздел, подраздел
настоящего стандарта

Номер пункта

Наименование
опасности

1. 1.5

Механические
опасности вследствие недостаточной прочности

1.3.2, 4.1.2.3,
4.1.2.4, 4.1.2.5

5

4.2.4

6

1.7.3, 4.3.2

7

4.2.4

8

1.1.5

Повреждения из-за
неправильного монтажа

1. 5.4

5.2

5.1 Детали стропальных цепей

5.1.1 Стальные цепи из круглых коротких звеньев должны
соответствовать требованиям EN 818-2.

5.1.2 Кованые детали

Кованые стальные детали, включая механические соединительные
устройства, должны соответствовать требованиям EN 1677-1.

5.1.3 Отдельные звенья

Звенья для навеса и промежуточные звенья должны соответствовать
требованиям EN 1677-4. Соединительные и переходные звенья должны соответствовать
требованиям EN 1677-4 (за исключением требований к размерам), а также
требованиям 5.2 настоящего стандарта.

5.1.4 Крюки

Кованые крюки с предохранительными клапанами должны
соответствовать требованиям EN
1677-2, а также требованиям 5.1.2
настоящего стандарта.

5.2 Исполнение и конструкция

5.2.1 Смонтированные стропальные цепи

5. 2.1.1 Монтаж стропальных цепей проводят по инструкции предприятия -
изготовителя цепей.

5.2.1.2 Конструкцией стропальных цепей
должно быть
предусмотрено обеспечение невозможности
непредусмотренных отсоединений после монтажа.

5.2.1.3 Применение грушеобразных звеньев допускается только в
случае, если они являются неотъемлемой частью соединительного устройства.

5.2.1.4 Применяемые детали должны обладать грузоподъемностью,
соответствующей грузоподъемности стальных цепей из круглых коротких звеньев.

5.2.1.5 Все детали стропальной цепи, кроме соединительных и
переходных звеньев, должны соответствовать требованиям 5.1.

5.2.2 Сварные стропальные цепи

5.2.2.1 Не допускается использовать грушеобразные звенья в
качестве звеньев для навеса и деталей для захвата.

5.2.2.2 Соединительные и переходные звенья должны обладать
грузоподъемностью, соответствующей грузоподъемности стальных цепей из круглых
коротких звеньев.

5.2.2.3 Размеры соединительных и переходных звеньев должны
обеспечивать достаточную подвижность деталей стропальной цепи.

5.2.2.4 Детали стропальной цепи должны соответствовать требованиям
5.1.

5.2.3 Венцовые цепи

Для изготовления венцовой цепи применяют механическое
соединительное приспособление или сварное соединительное звено такой же
номинальной толщины, как звено стальной цепи или следующей большей толщины.

5.2.4 Допуски длины жгута

5.2.4.1 При изготовлении стропальной цепи длина каждого жгута
должна быть равна длине стропальной цепи с допустимым отклонением плюс два
звена.

5.2.4.2 При изготовлении стропальной цепи, состоящей из нескольких
жгутов, разница между самым длинным и самым коротким жгутами при измерениях,
проводимых при одинаковой нагрузке, не должна превышать значений, приведенных в
таблице 2.

Таблица 2 -
Длина жгута





Конструкция
цепи

Разница между самым
длинным и самым коротким жгутами при номинальной длине цепи

не более 2 м, мм,
не более

более 2 м, мм/м, не
более

Смонтированная

10

5

Сварная

6

3

5. 3 Грузоподъемность
стропальных цепей

5.3.1 Стропальные цепи из одного жгута

Грузоподъемность стропальных цепей, состоящих из одного жгута,
приведена в таблице 3.

5.3.2 Стропальные цепи из нескольких жгутов

Грузоподъемность стропальных цепей, состоящих из нескольких жгутов
для симметрично распределенной нагрузки, приведена в таблице 3.

Каждая стропальная цепь рассчитана на одно значение
грузоподъемности для диапазона угла наклона от 0° до 45° включительно и на
дополнительную грузоподъемность для угла наклона от 45° до 60° включительно.

Примечание — Методы расчета
грузоподъемности и маркировки стропальных цепей специального назначения
приведены в приложении А.

5.3.3 Венцовые цепи

Грузоподъемность венцовых цепей определяют только для венцовых
цепей «шнуровочного хода»; значения грузоподъемности
приведены в таблице 3.

Таблица 3 -
Грузоподъемность стропальных цепей


























Номинальная
толщина звена стропальной цепи, мм

Грузоподъемность, т

цепи из одного
жгута

цепи из двух жгутов

цепи из трех и
четырех жгутов

венцовой цепи для
«шнуровочного хода»

0° < β ≤ 45°

45° < β ≤ 60°

0° < β ≤ 45°

45° < β ≤ 60°

Коэффициент

1,4

1,0

2,1

1,5

1,6

4

0,50

0,71

0,50

1,06

0,75

0,80

5

0,80

1,12

0,80

1,60

1,18

1,25

6

1,12

1,60

1,12

2,36

1,70

1,80

7

1,50

2,12

1,50

3,15

2,24

2,50

8

2,00

2,80

2,00

4,25

3,00

3,15

10

3,15

4,25

3,15

6,70

4,75

5,00

13

5,30

7,50

5,30

11,20

8,00

8,50

16

8,00

11,20

8,00

17,00

11,80

12,50

18

10,00

14,00

10,00

21,20

15,00

16,00

19

11,20

16,00

11,20

23,60

17,00

18,00

20

12,50

17,00

12,50

26,50

19,00

20,00

22

15,00

21,00

15,00

31,50

22,40

23,60

23

16,00

23,60

16,00

35,50

25,00

26,50

25

20,00

28,00

20,00

40,00

30,00

31,50

26

21,20

30,00

21,20

45,00

31,50

33,50

28

25,00

33,50

25,00

50,00

37,50

40,00

32

31,50

45,00

31,50

67,00

47,50

50,00

36

40,00

56,00

40,00

85,00

60,00

63,00

40

50,00

71,00

50,00

106,00

75,00

80,00

45

63,00

90,00

63,00

132,00

95,00

100,00

6. 1 Испытательное усилие

6.1.1 Общие требования

Если не проводят экспертизу по 6.2.1, то смонтированные стропальные цепи подвергают
испытанию на воздействие испытательного усилия.

К каждому из изображенных на рисунке 6 участкам стропальной цепи MPF1, MPF2, MPF3 и MPF4 прикладывают
испытательное усилие, рассчитанное по 6.1.2.

6.1.2 Коэффициенты для испытательного усилия

К участкам стропальной цепи, указанным в 6.1.1, прикладывают испытательное усилие, которое
рассчитывают путем умножения значения грузоподъемности стальной цепи из круглых
коротких звеньев с соответствующей номинальной толщиной звена на коэффициент,
приведенный в таблице 4.

Рисунок 6 — Испытательные участки стропальных цепей

Таблица 4 — Коэффициенты
испытательного усилия

6.1.3 Визуальный контроль

После снятия испытательного усилия стропальную цепь осматривает
эксперт. При наличии дефектных цепей или деталей их заменяют, а стропальную
цепь подвергают повторному испытанию по 6.1.1.

6.2 Заключительный контроль

6.2.1 Смонтированные стропальные цепи

После монтажа стропальные цепи подвергают воздействию
испытательного усилия в соответствии с 6.1
или проводят экспертизу на отсутствие повреждений, если все стальные цепи из
круглых коротких звеньев прошли контроль по EN 818-1 и EN
818-2, а детали, применяемые в стропальных цепях, — по EN
1677-1, EN 1677-2, EN 1677-4.

6.2.2 Сварные стропальные цепи

После изготовления сварных стропальных цепей соединительные звенья
должны быть подвергнуты термообработке, а пробные звенья — испытаны по EN 1677-4. Если термообработке подвергают всю стропальную цепь,
то после термообработки ее подвергают испытанию на воздействие испытательного
усилия по 6.1. Изготовитель должен обеспечивать соответствие всех
деталей требованиям соответствующих стандартов, указанных в 5. 1.

Если термообработке подвергают только соединительные звенья, то их
подвергают испытанию на воздействие испытательного усилия по 6.1, если все стальные цепи из круглых
коротких звеньев прошли контроль по EN 818-1 и EN
818-2, а детали, применяемые в стропальных цепях, -
по EN
1677-1, EN 1677-2, EN
1677-4.

7.1 Общие положения

На каждую стропальную цепь должна быть нанесена маркировка,
содержащая данные, указанные в 7.2 и
7.3. Маркировку наносят:

a) на металлический ярлык (приложение D),
который прочно закрепляют в звене для навеса или соседнем звене;

b) полностью (или частично) на звено для навеса, если при
этом не нарушаются его механические свойства.

7.2 Маркировка стропальных цепей из одного жгута

В маркировку стропальных цепей, состоящих из одного жгута,
включают следующие данные:

a) грузоподъемность, т;

b) индивидуальный маркировочный номер;

c) класс стропальной цепи;

d) наименование или фирменный знак предприятия-изготовителя;

e) число жгутов.

Примечание — При необходимости
допускается указывать номинальные размеры стропальной цепи.

7.3 Стропальные цепи из нескольких жгутов с углами наклона от 0° до 45° включительно

В маркировку
стропальных цепей,
состоящих из нескольких жгутов, включают следующие
данные:

a) грузоподъемность, т;

b) индивидуальный маркировочный номер;

c) класс стропальной цепи;

d) наименование или фирменный знак предприятия-изготовителя;

e) число жгутов.

Примечания

1
Дополнительно на этом же или на другом ярлыке допускается указывать
грузоподъемность для углов наклона от 45° до 60° включительно.

2 При
необходимости допускается указывать номинальные размеры стропальной цепи.

8.1 Общие положения

В комплект поставки каждой стропальной цепи должно входить
свидетельство, подтверждающее ее соответствие требованиям настоящего стандарта
и содержащее следующие данные:

a) наименование предприятия-изготовителя или поставщика и
дату выдачи свидетельства;

b) обозначение настоящего стандарта;

c) наименование или фирменный знак предприятия-изготовителя;

d) описание стропальной цепи, включающее перечень всех деталей;

e) номинальные размеры стальных цепей из круглых коротких
звеньев, входящих в состав стропальной цепи, и класс цепи;

f) номинальные длины жгутов;

g) грузоподъемность, т.

8.2 Сварные стропальные цепи

Дополнительно к данным, указанным в 8.1, заводское свидетельство на сварную стропальную цепь
должно включать в себя:

a) значение испытательного усилия;

b) фамилию эксперта или наименование организации,
проводившей испытания сварной стропальной цепи.

8.3 Смонтированные стропальные цепи

Дополнительно к данным, указанным в 8.1, в заводском свидетельстве на смонтированную
стропальную цепь должны быть указаны:

a) значение испытательного усилия и фамилия эксперта или
наименование организации, проводившей испытания смонтированной стропальной
цепи, если после монтажа стропальная цепь была подвергнута испытательному
усилию по 6.1.

b) фамилия эксперта или наименование организации,
проводившей испытания смонтированной стропальной цепи, если после монтажа
стропальная цепь не была подвергнута испытательному усилию по 6.1.

В комплект документации каждой стропальной цепи должна входить
также информация для потребителя, которая должна соответствовать требованиям EN 818-6.

Метод расчета
грузоподъемности и маркировка стропальных цепей специального назначения

А.1 Общие положения

Расчет грузоподъемности стропальных цепей специального назначения
проводят по А.2.

А.2 Метод расчета грузоподъемности стропальных цепей

Примечание — Для расчета по
приведенному ниже методу не требуется наличие детали для захвата, необходимой
для расчета по 5.3.

А.2.1 Стропальные цепи из двух жгутов

Для стропальных цепей, состоящих из двух жгутов, используемых при
угле наклона β, грузоподъемность вычисляют по формуле

WLL = 2WLLжгcosβ.

А.2.2 Стропальные цепи из трех и четырех жгутов

Для стропальных цепей, состоящих из трех и четырех жгутов,
используемых при угле наклона β, грузоподъемность вычисляют по формуле

WLL = 3WLLжгcosβ.

Примечание — При применении стропальных цепей,
состоящих из четырех жгутов с равномерным распределением груза по всем четырем
жгутам, все жгуты рассматривают как грузонесущие. В этом случае
грузоподъемность вычисляют по формуле

WLL = 4WLLжгcosβ.

А.3 Испытательное усилие

При применении данного метода расчета грузоподъемности стропальные
цепи и их детали должны пройти испытание по 6.1 с коэффициентами, приведенными в таблице А.1.

Таблица А.1
— Коэффициенты испытательного усилия

А.4 Маркировка стропальных цепей специального назначения

А.4.1 Общие положения

Маркировку стропальной цепи специального назначения наносят на
части цепи, указанные в 7.1.

А.4.2 Маркировка стропальных цепей специального назначения из
нескольких жгутов

Маркировка стропальных цепей, состоящих из
нескольких жгутов, должна включать в себя следующие данные:

a) грузоподъемность, т;

b) индивидуальный маркировочный номер;

c) класс стропальной цепи;

d) наименование или фирменный знак предприятия-изготовителя;

e) число жгутов.

Примечание — При необходимости допускается в
маркировке указывать номинальные размеры стропальной цепи.

Метод расчета
грузоподъемности стропальных цепей

B.1
Общие положения

Расчет грузоподъемности стропальных цепей проводят по В.2 и В.3.

B.2
Вычисление грузоподъемности WLL для стропальных цепей из одного жгута

Грузоподъемность WLL, т,
вычисляют по формуле

где g — ускорение свободного падения, равное 9,80665 м/с2.

Значения грузоподъемности, приведенные в таблице 3, округлены до ближайшего меньшего
значения, взятого из стандартного числового ряда R40.

B.3 Вычисление грузоподъемности WLL для
стропальных цепей из нескольких жгутов

Грузоподъемность стропальных цепей, состоящих из нескольких жгутов, вычисляют путем умножения значения грузоподъемности
для стропальных цепей, состоящих из одного жгута, на соответствующий
коэффициент по таблице 4 и
последующего округления до ближайшего меньшего значения, взятого из
стандартного числового ряда R40.

Схема условного
обозначения стропальных цепей класса 8

Ярлыки для
маркировки стропальных цепей

D.1 Общие положения

Для маркировки стропальных цепей используют маркировочные ярлыки с
выбитыми на них данными по 7.2.

Не допускается наносить маркировку на детали для навеса и захвата.

D.2 Ярлыки, применяемые для маркировки стропальных цепей

Диаметр ярлыков, применяемых для маркировки стропальных цепей,
должен быть приблизительно 70 мм. Примеры ярлыков приведены на рисунках D.1 и D.2.

1 — наименование или
фирменный знак предприятия-изготовителя; 2 — число жгутов;
3 — номинальная толщина звена цепи; 4 — индивидуальный маркировочный номер

Рисунок
D.1 — Ярлык для маркировки стропальных цепей из одного жгута

Примечание — На обратной стороне ярлыка данные не приводят.

1 — число жгутов; 2 -
номинальная толщина звена цепи

Рисунок
D.2 — Ярлыки для маркировки стропальных цепей из нескольких жгутов

Сведение о
соответствии межгосударственного стандарта ссылочному региональному стандарту

Таблица ДА.1



Обозначение и
наименование ссылочного регионального стандарта

Обозначение и
наименование международного стандарта

Степень
соответствия

Обозначение и
наименование межгосударственного стандарта

EN 818-1:1996 Цепи
стальные из круглых коротких звеньев для подъема грузов. Безопасность. Часть
1. Общие требования к приемке

IDT

ГОСТ
EN 818-1-2011 Цепи стальные из круглых коротких
звеньев для подъема грузов. Безопасность. Часть 1. Общие требования к приемке



Ключевые слова: стальные цепи из круглых коротких
звеньев для подъема грузов, безопасность, стропальные цепи класса 8,
многожгутовые, венцовые





Канаты и цепи | Технические характеристики

КАНАТЫ

Стальной канат ОШ 3052 (1×7), DIN 3053 (1×19)

Область применения: для растяжки
Покрытие: оцинкованный
Свивка: правая

Свивка каната Диаметр каната, мм Разрушающая нагрузка, не менее КМ Примерный вес, кг/100м
1*7 1 7. 54 4.4
  1.5 19,28 11.2
  2 30.13 17.5
  3 77.13 44.7
1*19 1 18.85 11.9
  1.5 52.33 30.4
  2 81.78 47.5
  3 183.96 106.9
  4 327.04 190.1

Стальной канат с сердечником из синтетического материала ОШ 3055 (6×7+ РС)

Область применения: для растяжки
Покрытие: оцинкованный
Свивка: крестовая правая, односторонняя правая

Свивка каната Диаметр каната, мм Разрушающая нагрузка, не менее КМ Примерный вес, кг/100м
бх7+FС 2 1.95 1.4
  3 4.39 3. 2
  4 7.8 5.6
  5 12.2 8.8
  6 17.5 12.6
  7 23.9 17.2
  8 31.2 22.5
  9 39.5 28.4
  10 48.8 35.1

Стальной канат с сердечником из синтетического материала ОШ 3060 (6×19+ РС), ОШ 3066 (6×37+ РС)

Область применения: для растяжки, для подъема
Покрытие: оцинкованный
Свивка: крестовая правая (левая), односторонняя правая (левая)

Свивка каната Диаметр каната, мм Разрушающая нагрузка, не менее КМ Примерный вес, кг/100м
6х19+РС 3 4.06 3.1
  4 7.22 5.5
  5 11. 3 8.7
  6 16.2 12.5
  7 22.1 17.0
  8 28.9 22.1
  9 36.6 28.0
  10 45.1 34.6
  11 54.6 41.9
  12 65 49.8
  13 76.3 58.5
  14 88.5 67.8
  16 116 88.6
  18 146 112.0
  20 181 138.0
  22 218 167.0
  24 260 199.0
  26 305 234.0
  28 354 271.0
  30 406 311. 0
Свивка каната Диаметр каната, мм Разрушающая нагрузка, не менее КМ Примерный вес, кг/100м
6х37+РС 5 10.8 8.7
  6 15.6 12.5
  7 21.2 17.0
  8 27.8 22.1
  9 35.1 28.0
  10 43.4 34.6
  11 52.5 41.9
  12 62.4 49.8
  13 73.3 58.5
  14 85 67.8
  16 117 88.6
  18 141 112.0
  20 173 138.0
  22 210 167. 0
  24 250 199.0
  26 293 234.0
  28 340 271.0
  30 390 311.0
  32 444 354.0
  34 501 400.0
  36 562 448.0
  38 626 500.0

Стальной канат с покрытием из поливинилхлорида (ПВХ)

Покрытие: оцинкованный с покрытием ПВХ
Свивка: крестовая правая

Свивка каната Диаметр каната, мм Разрушающая нагрузка, не менее кN Примерный вес, кг/1 00м
6х7+РС 2/3 1.95 1.5
6х7+РС 3/4 4.39 3.1
6х7+РС 3/5 4.39 3.5
6х7+РС 4/6 7. 8 6.2
6х19+РС 5/7 11.3 9.5
6х19+РС 6/8 16.2 13.8
6х19+РС 8/10 28.9 16.9

ЦЕПИ

Цепь DIN 763, оцинкованная

Материал: сталь класс 2
Область применения: не для подъема

Размер, мм Длина звена внутренняя, мм Ширина эвена внешняя, мм Рабочая нагрузка, кг Разрушающая нагрузка, кг Вес кг/100м
2 22 8 80 125 6
3 26 12 105 320 15
4 32 16 200 600 27
5 35 20 315 1000 43
6 42 24 450 1400 63
7 49 28 600 1800 86
8 52 32 800 2500 110
9 59 36 1050 3200 141
10 65 40 1250 4000 175
11 72 44 1580 4750 211
12 78 48 1880 5650 255
13 82 52 2120 6300 295
16 100 64 3300 10000 445
18 113 70 4230 12700 565
19 119 72 4730 14200 625
20 120 75 5000 16000 700

Цепь витая, оцинкованная, DIN 5686

Диаметр, мм Длина звена цепи, мм Ширина звена цепи, мм Вес, кг/100м
1. 4 20.0 6.5 4.2
1.6 23.0 7.0 6.0
1.8 26,5 8.0 7.3
2.0 28.0 9.0 9.0
2.2 31.0 10.0 11.0
2.5 35.0 11.0 14.0
2.8 39.0 12.5 17.0
3.1 41.0 14,0 21.0
3.4 44.0 15.5 26.0
3.8 46.0 17.0 34.0
4.2 52.0 19.0 41.0
4.6 58.0 20.5 50.0
5.0 60.0 22.5 57.0

ЦЕПИ Цепь DIN 766, оцинкованная

Материал: сталь класс 2
Область применения: не для подъема

Размер, мм Длина звена внутренняя, мм Ширина звена внешняя, мм Рабочая нагрузка, кг Разрушающая нагрузка, кг Вес кг/100м
2 12 7. 5 80 125 7
3 16 11 105 320 16
4 16 13.7 200 600 32
5 18.5 17 315 1000 50
6 18.5 20.2 450 1400 80
7 22 23.8 600 1800 110
8 24 27.2 800 2500 140
9 27 30.6 1050 3200 180
10 28 34 1250 4000 220
11 31 37.4 1580 4750 270
12 36 40.8 1880 5650 310
13 36 44.2 2120 6300 380
16 45 54. 4 3300 10000 570
18 50 63.2 4230 12700 730
19 53 64.6 4730 14200 800
20 56 68 5000 16000 900

Цепь оцинкованная DIN 5685 А/С (короткое/длинное звено)

Материал: сталь класс 2
Область применения: не для подъема

Размер, мм Вид цепи Длина звена, мм Ширина звена внешняя, мм Вес кг/100м Рабочая нагрузка, кг Разрушающая нагрузка, кг
2 А 12 8 8 50 125
С 22 6
3 А 16 12 16.5 112 280
С 26 15
4 А 19 16 30 200 500
С 32 27
5 А 21 20 50 315 775
С 35 43
6 А 24 24 73 450 1150
С 42 60
7 А 28 28 100 600 1500
С 49 86
8 А 32 32 130 800 2000
С 52 110
9 А 36 36 165 1000 2500
С 59 141
10 А 40 40 205 125 3100
С 65 175
11 А 44 44 250 1500 3800
С 72 175
12 А 48 48 250 1800 4500
С 78 211
13 А 52 52 290 2120 5300
С 82 255

Грузоподъемная цепь G 80

Материал: термообработанная сталь, класс 8
Коэффициент запаса прочности: 4:1
Стандарт: ЕМ 818-2

Диаметр/длина звена, мм Ширина звена, мм Вес, кг/1 м Рабочая нагрузка, тн Разрушающая нагрузка, тн
внутренняя внешняя
6×18 7. 5 21 0.79 1.12 4.48
7×21 9 24.5 1.07 1.5 6
8×24 10 28 1.38 2 8
10×30 12.5 35 2.2 3.15 12.6
13×39 16.3 46 3.8 5.3 21.2
16×48 20 56 5.63 8 32
20×60 25 70 8.6 12.5 50
22×66 28 77 10.2 15 60
26×78 35 91 14.87 21.2 84.8
32×96 40 106 22.29 31.5 126

Цепи для ожерелий из нержавеющей стали оптом

Цепочка из нержавеющей стали для пшеницы

Код продукта: CB02179
Толщина: 4 мм (0,16 дюйма)
Доступные длины: 18 дюймов, 20 дюймов, 22 дюйма, 24 дюйма
Металл Материал: нержавеющая сталь

Веревочная цепь из нержавеющей стали

Код продукта: CB02168
Толщина: 4 мм (0,16 дюйма)
Доступные длины: 18 дюймов, 20 дюймов, 24 дюйма, 30 дюймов
Металл Материал: нержавеющая сталь

Веревочная цепь из нержавеющей стали

Код товара: CB02169
Толщина: 2. 5 мм (0,098 дюйма)
Доступные длины: 18 дюймов, 20 дюймов, 22 дюйма, 24 дюйма, 30 дюймов
Металл Материал: нержавеющая сталь

Бордюрная цепь из нержавеющей стали

Код продукта: CN03017
Толщина: 2 мм (0,079 дюйма)
Доступные длины: 18 дюймов, 20 дюймов, 24 дюйма
Металл Материал: нержавеющая сталь

Цепь из нержавеющей стали

Код продукта: CN03002
Толщина: 1,5 мм (0,059 дюйма)
Доступные длины: 16 дюймов, 18 дюймов, 20 дюймов, 22 дюйма, 24 дюйма, 30 дюймов
Металл Материал: нержавеющая сталь

Цепь из нержавеющей стали

Код товара: CN03381
Толщина: 1.2 мм (0,047 дюйма)
Доступные длины: 16 дюймов, 18 дюймов, 20 дюймов, 24 дюйма
Металл Материал: нержавеющая сталь

Цепь из нержавеющей стали

Код продукта: CN03385
Толщина: 1,0 мм (0,039 дюйма)
Доступные длины: 16 дюймов, 18 дюймов, 20 дюймов, 24 дюйма
Металл Материал: нержавеющая сталь

Цепь из нержавеющей стали

Код продукта: CN03217
Толщина: 2,5 мм (0,098 дюйма)
Доступные длины: 18 дюймов, 20 дюймов, 30 дюймов
Металл Материал: нержавеющая сталь

Веревочная цепь из нержавеющей стали

Код товара: CN03255
Толщина: 3. 0 мм (0,12 дюйма)
Доступные длины: 24 дюйма, 30 дюймов
Металл Материал: нержавеющая сталь

Веревочная цепь из нержавеющей стали

Код продукта: CN03318
Толщина: 2 мм (0,079 дюйма)
Доступные длины: 18 дюймов, 20 дюймов, 24 дюйма
Металл Материал: нержавеющая сталь

Цепочка-змейка из нержавеющей стали

Код продукта: CN03008
Толщина: 1,2 мм (0,047 дюйма)
Доступные длины: 16 дюймов, 18 дюймов, 20 дюймов, 22 дюйма, 24 дюйма, 30 дюймов
Металл Материал: нержавеющая сталь

Цепочка Фигаро из нержавеющей стали

Код продукта: CN03409
Толщина: 6 мм (0.24 дюйма)
Доступные длины: 18 дюймов, 20 дюймов, 22 дюйма, 24 дюйма, 30 дюймов
Металл Материал: нержавеющая сталь

Цепочка-змейка из нержавеющей стали

Код продукта: CN03106
Толщина: 2 мм (0,079 дюйма)
Доступные длины: 18 дюймов, 24 дюйма
Металл Материал: нержавеющая сталь

Цепь Spiga из нержавеющей стали

Код продукта: CN03263
Толщина: 5 мм (0,20 дюйма)
Доступные длины: 24, 28, 32 дюйма
Металл Материал: нержавеющая сталь

Цепь сварная из высокопрочной стали | Сварная стальная цепь

Сварные стальные цепи существуют с 1930-х годов и производятся как сварная конструкция, так как стволы привариваются непосредственно к внутренней стороне боковых балок, тогда как другие цепи инженерного класса являются коваными. Сварная стальная конструкция создает высокопрочную цепь по экономичной цене. В нашей обширной линейке сварных стальных цепей USA Roller Chain используются усиленные прецизионные сварные швы, высококачественные сплавы и различные процессы термообработки, которые позволяют получить чрезвычайно прочный и прочный продукт. Мы также поставляем линейку
Сделано в США стальные сварные цепи в наличии! Обычно сварные стальные цепи используются в лесном хозяйстве, сельском хозяйстве, муниципалитетах, зернопереработке, цементной промышленности и в широком спектре конвейеров средней и большой мощности по всему миру.У нас также есть сварные стальные цепи из нержавеющей стали для абразивных и коррозионных сред. Предлагая один из самых широких ассортиментов сварных стальных цепей, наши отраслевые эксперты будут более чем рады помочь вам с вопросами и предложениями.

Помимо сварных стальных цепей, мы также поставляем звездочки, изнашиваемые детали, редукторы, двигатели и многое другое! Для запросов просто позвоните (407) 347-3519 или отправьте электронное письмо в нашу службу поддержки клиентов по адресу [email protected] com, и мы будем рады помочь вам.

Сварная стальная цепь со смещенным боковым стержнем

Самым распространенным типом сварных стальных цепей является боковой профиль со смещением, размер которого варьируется от WH78 до Wh300. При выборе сварной стальной цепи важно записывать обозначения номеров деталей. Это связано с тем, что разные буквы в номерах деталей будут обозначать разные стили или технологии изготовления, используемые в цепи.
WR = стандарт
WH = стандартный со всеми термообработанными компонентами
WR ** HD = сварная стальная цепь для тяжелых условий эксплуатации
WH ** HD = сварная стальная цепь для тяжелых условий эксплуатации с нагревом всех компонентов -обработанная
WR ** XHD = сверхпрочная сварная стальная цепь
WH ** XHD = сверхпрочная сварная стальная цепь со всеми термообработанными компонентами
SS = сварная стальная цепь из нержавеющей стали

Размер

Шаг (A)

(В)

(К)

(Д)

(R)

(Ф)

(В)

(Г)

Вес на фут

WR78 2. 609 » 1,250 » 0,250 » 0,500 » 3.000 » 2.000 » 0,880 » 1.000 » 4,0 фунта
WH78 2.609 » 1,250 » 0,250 » 0,500 » 3.000 » 2.000 » 0,880 » 1.000 » 4,0 фунта
WH78HD 2.636 » 1,25 » 0,380 » 0,560 » 3,38 » 2.000 » 1.000 » 6.0 фунтов
WH78XHD 2.640 » 1,250 » 3/8 » 9/16 » 3-9 / 32 » 2.000 » 1.000 » 6,3 фунта
WS78 2.609 » 1. 000 »
0,236 » 0,500 » 2,602 » 1,626 » 0,839 » 0,787 » 3.37 фунтов
WSR78 2,609 » 1.000 » 0,236 » 0,500 » 2,602 » 1,626 » 0,839 » 0,787 » 3,45 фунтов
AF78 2,609 » 1,252 » 0.252 » 0,500 » 2,984 » 2.000 » 1.063 » 1,118 » 4,66 фунтов
WH78B 2,609 » 1,252 » 0,252 » 0.500 » 2,984 » 2.000 » 1.063 » 1,118 » 4,66 фунтов
WR78-4 4.000 » 1,250 » 0,250 » 0. 500 » 3.000 » 2.000 » 0,880 » 1.000 » 4,0 фунта
WH78-4 4.000 » 1,250 » 0.250 » 0,500 » 3.000 » 2.000 » 0,880 » 1.000 » 4,0 фунта
WR82 3,075 » 1.250 » 0,250 » 9/16 » 3-5 / 16 » 2,250 » 1.060 » 1-3 / 8 » 4,8 фунтов
WH82 3.075 » 1,250 » 0,250 » 9/16 » 3-5 / 16 » 2,250 » 1.060 » 1-3 / 8 » 4,8 фунтов
WH82XHD 3.075 » 1.500 » 3/8 » 3/4 » 3-13 / 16 » 2-3 / 8 » 1-1 / 8 » 8,5 фунтов
WR106 6. 000 » 1.500 » 3/8 » 3/4 » 4-1 / 4 » 2-13 / 16 » 1,250 » 1-1 / 2 » 7.0 фунтов
Wh206 6.000 » 1.500 » 3/8 » 3/4 » 4-1 / 4 » 2-13 / 16 » 1,250 » 1-1 / 2 » 7.0 фунтов
Wh206HD 6.000 » 1.500 » 0,500 » 0,750 » 4.750 » 3.000 » 1,250 » 1,620 » 9.0 фунтов
Втч 206XHD 6.050 » 2.000 » 1/2 » 1.000 » 4-7 / 8 » 3.000 » 1,620 » 1-1 / 2 » 11,8 фунтов
WR110 6. 000 » 1.500 » 0,380 » 0,750 » 4.620 » 3.000 » 1,250 » 1,880 » 7,2 фунта
Wh210 6.000 » 1.500 » 0,380 » 0,750 » 4.620 » 3.000 » 1,250 » 1,880 » 7,2 фунта
WR111 4.760 » 1,750 » 3/8 » 3/4 » 4-13 / 16 » 3-3 / 8 » 1,250 » 1-1 / 8 » 9,5 фунтов
Wh211 4.760 » 1,750 » 3/8 » 3/4 » 4-13 / 16 » 3-3 / 8 » 1,250 » 1-1 / 8 » 9,5 фунтов
WR124 4.000 » 1.500 » 3/8 » 3/4 » 4-1 / 4 » 2-13 / 16 » 1,250 » 1-1 / 8 » 8,3 фунта
Wh224 4.000 » 1.500 » 3/8 » 3/4 » 4-1 / 4 » 2-13 / 16 » 1,250 » 1-1 / 8 » 8,3 фунта
Wh224XHD 4.050 » 2.000 » 1/2 » 1.000 » 4-7 / 8 » 3.000 » 1,620 » 1-1 / 2 » 14,60 фунтов
WR132 6.050 » 2.000 » 1/2 » 1.000 » 6-1 / 4 » 4-27 / 64 » 1,620 » 2-3 / 4 » 14,2 фунтов
Wh232 6.050 » 2.000 » 1/2 » 1.000 » 6-1 / 4 » 4-27 / 64 » 1,620 » 2-3 / 4 » 14,2 фунтов
Wh232HD 6.050 » 2.000 » 0,620 » 1.000 » 6,750 » 4.620 » 1,620 » 2,880 » 16,40 фунтов
Wh232XHD 6.050 » 2.000 » 5/8 » 1.000 » 6-3 / 4 » 4-11 / 16 » 1,620 » 2-3 / 4 » 15.30 фунтов
WR150 6.050 » 2.500 » 1/2 » 1.000 » 6-1 / 4 » 4-27 / 64 » 1,620 » 2-3 / 4 » 16.80 фунтов
Wh250 6.050 » 2.500 » 1/2 » 1.000 » 6-1 / 4 » 4-27 / 64 » 1,620 » 2-3 / 4 » 16.80 фунтов
Wh250HD 6.050 » 2.500 » 0,620 » 1.000 » 6,750 » 4.620 » 1,620 » 2,880 » 19,3 фунтов
Wh250XHD 6.050 » 2.500 » 5/8 » 1.000 » 6-3 / 4 » 4-11 / 16 » 1,620 » 2-3 / 4 » 19,70 фунтов
WR155 6.050 » 4.440 » 0,560 » 1.130 » 6,410 » 4.440 » 1,750 » 2.750 » 19.00 фунтов
Wh255 6.050 » 4.440 » 0,560 » 1.130 » 6,410 » 4.440 » 1,750 » 2.750 » 19.00 фунтов
Wh257 6.050 » 2.500 » 0,630 » 1.130 » 6,750 » 4,630 » 1,750 » 2.750 » 20.00 фунтов
Wh259 6.125 » 3.000 » 0,630 » 1,250 » 6,750 » 4,630 » 2.000 » 2.750 » 26.00 фунтов
Втч 288 2.609 » 1.120 » 0,250 » 0,500 » 2,690 » 1,620 » 0,880 » 1.000 » 3,8 фунта
Вт · ч 300 6.125 » 2.500 » 0,630 » 1,250 » 6,750 » 4,630 » 2.000 » 2.750 » 22,10 фунтов

Сварная стальная тяговая цепь

Сварные стальные тяговые цепи производятся с большими несущими поверхностями и обычно используются при транспортировке зерна, горнодобывающей промышленности, лесном хозяйстве и мельницах.У нас есть как импортная линия сварных стальных тормозных цепей, так и серия, произведенная в США. Все наши тормозные цепи производятся в соответствии с американскими стандартами и соответствуют стандартным размерам, поэтому они взаимозаменяемы с другими брендами и производителями. Ниже приведена таблица размеров перетаскиваемой цепи, а также номенклатура номеров деталей.
WD *** = Стандартная тормозная цепь
WDH *** = Стандартная буксируемая цепь с полностью термообработанными компонентами
WDH *** XHD = Сверхпрочная буксирующая цепь с полностью термически обработанными компонентами

Размер

Шаг (A)

(В)

(К)

(Д)

(R)

(Ф)

(Г)

Вес на фут

WD102 5.00 » 1-1 / 2 » 3/8 » 3/4 » 9-1 / 4 » 7-3 / 4 » 6-3 / 8 » 12.0 фунтов
WDh202 5.00 » 1-1 / 2 » 3/8 » 3/4 » 9-1 / 4 » 7-3 / 4 » 6-3 / 8 » 12.0 фунтов
WD104 6.00 » 1-1 / 2 » 3/8 » 3/4 » 6-3 / 4 » 5-3 / 8 » 4-1 / 8 » 8,6 фунтов
WDh204 6.00 » 1-1 / 2 » 3/8 » 3/4 » 6-3 / 4 » 5-3 / 8 » 4-1 / 8 » 8,6 фунтов
WD110 6.00 » 1-1 / 2 » 3/8 » 3/8 » 11-3 / 4 » 10-1 / 4 » 9.00 » 12.0 фунтов
WDh210 6.00 » 1-1 / 2 » 3/8 » 3/8 » 11-3 / 4 » 10-1 / 4 » 9.00 » 12.0 фунтов
WD112 8.00 » 1-1 / 2 » 3/8 » 3/4 » 11-3 / 4 » 10-1 / 4 » 9.00 » 10.0 фунтов
WDh212 8.00 » 1-1 / 2 » 3/8 » 3/4 » 11-3 / 4 » 10-1 / 4 » 9.00 » 10.0 фунтов
WD116 8.00 » 1-3 / 4 » 3/8 » 3/4 » 15-1 / 2 » 14-1 / 8 » 13.00 » 12,9 фунтов
WDh216 8.00 » 1-3 / 4 » 3/8 » 3/4 » 15-1 / 2 » 14-1 / 8 » 13.00 » 12,9 фунтов
WD118 8.00 » 2,00 » 1/2 » 7/8 » 16-5 / 8 » 14-7 / 8 » 13-1 / 4 » 18.0 фунтов
WDh218 8.00 » 2,00 » 1/2 » 7/8 » 16-5 / 8 » 14-7 / 8 » 13-1 / 4 » 18.0 фунтов
WDh218XHD 8.00 » 2,00 » 5/8 » 1,00 » 17-3 / 8 » 15-1 / 8 » 13-1 / 4 » 21.0 фунтов
WD120 6.00 » 2,00 » 1/2 » 7/8 » 12.0 » 10-1 / 4 » 8-3 / 4 » 18.0 фунтов
WDh220 6.00 » 2,00 » 1/2 » 7/8 » 12.0 » 10-1 / 4 » 8-3 / 4 » 18.0 фунтов
WDh220XHD 6.00 » 2,00 » 5/8 » 1,00 » 12-3 / 4 » 10-1 / 2 » 8-3 / 4 » 21.0 фунтов
WD122 8.00 » 2,00 » 1/2 » 7/8 » 12.0 » 10-1 / 4 » 8-3 / 4 » 15.0 фунтов
WDh222 8.00 » 2,00 » 1/2 » 7/8 » 12.0 » 10-1 / 4 » 8-3 / 4 » 15.0 фунтов
WDh222XHD 8.00 » 2,00 » 5/8 » 1,00 » 12-3 / 4 » 10-1 / 2 » 8-3 / 4 » 17,60 фунтов
WD480 8.00 » 2,00 » 1/2 » 7/8 » 14-1 / 2 » 12-3 / 4 » 11.00 » 16,90 фунтов
WDh580 8.00 » 2,00 » 1/2 » 7/8 » 14-1 / 2 » 12-3 / 4 » 11.00 » 16,90 фунтов
WDh580XHD 8.00 » 2,00 » 5/8 » 1,00 » 15-1 / 4 » 13.00 » 11.00 » 19,50 фунтов
WD580 8.00 » 2,00 » 0,50 » 1,00 » 14,63 » 12.10 » 11.20 » 19,40 фунтов
WDH580 8.00 » 2,00 » 0,50 » 1,00 » 14,63 » 12.10 » 11.20 » 19,40 фунтов
WD680 8.00 » 2,00 » 0,63 » 1,00 » 15,33 » 13.00 » 11.20 » 21.00 фунтов
WDH680 8.00 » 2,00 » 0,63 » 1,00 » 15,33 » 13.00 » 11.20 » 21.00 фунтов

Узкие стальные сварные цепи

Сварные стальные цепи узкой серии производятся для работы в сварных стальных конструкциях «в ограниченном пространстве».Эти цепи часто обладают той же прочностью, что и их аналоги, только в узком форм-факторе.

Сварная стальная цепь из нержавеющей стали

Сварные стальные цепи из нержавеющей стали используются в тяжелых абразивных приложениях, где требуются цепи из нержавеющей стали. Эти цепи обычно изготавливаются из материалов 304-SS, 316-SS или 4103-SS, а также доступны с насадками и звездочками. В приведенной ниже таблице показаны стандартные размеры сварных стальных цепей из нержавеющей стали, но дополнительные размеры доступны по запросу.

Сварная стальная цепь для тяжелых условий эксплуатации


Эти сварные стальные цепи созданы для самых суровых условий в мире! В диапазоне от 180 000 фунтов до 305 000 фунтов этот тип сварной стальной цепи обеспечивает превосходную прочность и долговечность по сравнению с другими. Мы также предлагаем эту цепь с поверхностным упрочнением с одной или двух сторон для еще большего срока службы.
Сварные стальные цепи с прямыми боковыми балками

Стальные сварные цепи с прямыми боковыми балками производятся для тяжелых конвейерных систем.Эти цепи будут работать с теми же звездочками, что и стальные цепи со смещенной сваркой, и могут двигаться в обоих направлениях. Ниже приведена таблица размеров перетаскиваемой цепи, а также номенклатура номеров деталей.
WRC = стандартный
WHC = стандартный со всеми термообработанными компонентами
WHC ** XHD = сверхпрочная сварная стальная цепь со всеми термообработанными компонентами

Размер

Шаг (A)

(В)

(К)

(Д)

(R)

(Ф)

(Г)

(В)

Вес на фут

WRC110 6.000 » 1-1 / 2 » 3/8 » 3/4 » 4-1 / 4 » 2,812 » 1-1 / 2 » 1,250 » 6,40 фунтов
WHC110 6.000 » 1-1 / 2 » 3/8 » 3/4 » 4-1 / 4 » 2,812 » 1-1 / 2 » 1,250 » 6,40 фунтов
WHC110XHD 6.050 » 2,00 » 1/2 » 1,00 » 4-7 / 8 » 3,00 » 1-1 / 2 » 1,660 » 11,50 фунтов
WRC111 4.760 » 1-3 / 4 » 3/8 » 3/4 » 4.812 » 3-3 / 8 » 2,00 » 1,250 » 8,60 фунтов
WHC111 4.760 » 1-3 / 4 » 3/8 » 3/4 » 4.812 » 3-3 / 8 » 2,00 » 1,250 » 8,60 фунтов
WRC124 4.000 » 1-1 / 2 » 3/8 » 3/4 » 4-1 / 4 » 2,812 » 1-1 / 2 » 1-1 / 4 » 8.00 фунтов
WHC124 4.000 » 1-1 / 2 » 3/8 » 3/4 » 4-1 / 4 » 2,812 » 1-1 / 2 » 1-1 / 4 » 8.00 фунтов
WHC124XHD 4.050 » 2,00 » 1/2 » 1,00 » 4-7 / 8 » 3,00 » 1-1 / 2 » 1,660 » 14,50 фунтов
WRC131 3.075 » 1-1 / 2 » 3/8 » 3/4 » 3,562 » 2-1 / 8 » 1-1 / 8 » 1-1 / 4 » 8,40 фунтов
WHC131 3.075 » 1-1 / 2 » 3/8 » 3/4 » 3,562 » 2-1 / 8 » 1-1 / 8 » 1-1 / 4 » 8,40 фунтов
WRC132 6.050 » 2,00 » 1/2 » 1,00 » 6-1 / 4 » 4,437 » 3-1 / 8 » 1,660 » 13.00 фунтов
WHC132 6.050 » 2,00 » 1/2 » 1,00 » 6-1 / 4 » 4,437 » 3-1 / 8 » 1,660 » 13.00 фунтов
WHC132XHD 6.050 » 2,00 » 5/8 » 1,00 » 6-3 / 4 » 4.687 » 3-1 / 8 » 1,660 » 15,90 фунтов
WRC150 6.050 » 2-1 / 2 » 1/2 » 1,00 » 6-1 / 4 » 4,437 » 3-1 / 8 » 1,660 » 15,50 фунтов
WHC150 6.050 » 2-1 / 2 » 1/2 » 1,00 » 6-1 / 4 » 4,437 » 3-1 / 8 » 1,660 » 15,50 фунтов
WHC150XHD 6.050 » 2-1 / 2 » 5/8 » 1,00 » 6-3 / 4 » 4.687 » 3-1 / 8 » 1,660 » 18.00 фунтов

Цепи стальные сварные WHX

Цепи серии
WHX имеют те же размеры, что и цепь серии WH, за исключением того, что в цепях серии WHX используются штифты с закалкой вместо стандартных штифтов с сквозной закалкой.Эти цепи обычно используются в зерновых, а также в лесном хозяйстве и при транспортировке тяжелых грузов с высокими ударными нагрузками. Прочтите приведенное ниже сравнение между цементированной и сквозной закалкой для получения дополнительной информации.
Цементационная закалка и сквозная закалка:
Цементационная закалка — это процесс упрочнения только поверхности детали, также известный как науглероживание. В процессе закалки низкоуглеродистый компонент помещается в печь, в которой содержится тщательно контролируемая углеродная атмосфера.Он остается там в течение определенного периода времени, поэтому углерод проникает в поверхности деталей на заданную глубину. Когда деталь подвергается термообработке, поверхностный слой с высоким содержанием углерода становится твердым, в то время как сердцевина с низким содержанием углерода остается сравнительно мягкой.
Сквозная закалка выполняется там, где смесь железа содержит определенное количество углерода. Углерод растворяется в расплавленном железе так же, как сахар растворяется в кофе. В стали со сквозной закалкой в ​​смесь железа добавляется высокий уровень углерода.Когда компонент подвергается термообработке, он становится твердым на всем протяжении от поверхности до сердцевины. Вот почему используется термин «сквозная закалка».
Вердикт:
Сталь со сквозной закалкой намного более хрупкая и может разрушиться при ударах или ударных нагрузках, в то время как цементированная сталь имеет более мягкий сердечник, что значительно снижает вероятность разрушения или поломки.

Сварная стальная цепь для сточных вод

В последние годы очистные сооружения сточных вод начали использовать сварные стальные цепи.Цепи для сточных вод проходят через одни из самых суровых условий и применений в отрасли из-за высокой прочности и долговечности сварных стальных цепей, которые они начали использовать в системах сточных вод.
WH720S Цепь

Обычно эти цепи будут сопровождаться лётными приспособлениями F226 или F228 для полетов. Для этой цепи мы также поставляем звездочки для сточных вод!

Цепь из нержавеющей стали

— All In Faith

Возврат
Возврат и обмен
Мы принимаем возврат и обмен товаров по обычной цене в течение 20 дней с момента покупки.Вы можете вернуть неиспользованные предметы в оригинальной упаковке в течение 20 дней с момента покупки при наличии квитанции или подтверждения покупки. Если с момента покупки прошло 20 или более дней, мы не сможем предложить вам возврат или обмен.

Покупки, сделанные в период с 1 ноября до Дня благодарения, могут быть возвращены только в качестве кредита магазина. Возврат, обмен и отмена заказов не будут приниматься или обрабатываться во время каких-либо распродаж, таких как выходные в Черную пятницу / Киберпонедельник. Товары, приобретенные во время каких-либо распродаж, являются окончательной продажей и не подлежат возврату.

Вы несете ответственность за собственные расходы по доставке при возврате вашего товара. Стоимость доставки не возвращается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения. Утерянные вещи возврату не подлежат.

Информацию о нашей гарантии и инструкции о том, как запросить гарантийную претензию, см. В нашей Гарантийной политике.

Для возврата, отмены, обмена или гарантийных претензий нам требуется подтверждение покупки.

Возврат (если применимо)
После того, как ваш возврат будет получен и проверен, мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар. Мы также сообщим вам об утверждении или отклонении вашего возмещения.
Если вы одобрены, то ваш возврат будет обработан, и кредит будет автоматически зачислен на вашу кредитную карту или исходный способ оплаты в течение определенного количества дней.

Просроченный или отсутствующий возврат средств (если применимо)
Если вы еще не получили возмещение, сначала проверьте свой банковский счет еще раз.
Затем обратитесь в компанию, обслуживающую вашу кредитную карту. Прежде чем ваш возврат будет официально отправлен, может пройти некоторое время.
Затем обратитесь в свой банк. Перед отправкой возврата часто требуется некоторое время на обработку.
Если вы выполнили все это и еще не получили возмещение, свяжитесь с нами по адресу [email protected]

Предметы со скидкой (если применимо)
Возврату подлежат только товары по стандартной цене, к сожалению, товары со скидкой не подлежат возврату.

Обмен (если применимо)
Мы заменяем товары только в том случае, если они неисправны или повреждены.Если вам нужно обменять его на такой же товар, отправьте нам электронное письмо по адресу [email protected] или позвоните нам по телефону (254) -224-6865.

Отгрузка
Чтобы вернуть товар, отправьте его по почте по адресу: 24A LaSalle Ave. Waco, TX 76706.

Вы должны сами оплатить транспортные расходы при возврате товара. Стоимость доставки не возвращается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения.

В зависимости от того, где вы живете, время, необходимое для того, чтобы обмененный товар был доставлен вам, может варьироваться.

Если вы отправляете товар стоимостью более 75 долларов, вам следует рассмотреть возможность использования отслеживаемой службы доставки или приобретения страховки доставки. Мы не гарантируем получение возвращенного вами товара.

В чем разница между сортами промышленных цепей?

Промышленные цепи используются для всех типов применений во многих отраслях промышленности. Они не только чрезвычайно прочные, но и очень прочные и гибкие. Цепи можно использовать для чего угодно, от крепления качелей к комплекту качелей до привязки тяжелого груза — вплоть до подвесного подъемного оборудования.

Однако классы промышленных цепей являются чрезвычайно важным отличием для определения того, какой тип цепи лучше всего использовать для данного приложения. Например, в соответствии со стандартами ASME (Американское общество инженеров-механиков) B30.9, разделами 9-1.5 и 9-1.8, минимальный класс для подвесных подъемных цепей составляет 80 и выше.

Помимо понимания классов цепей и их идеальных ситуаций, вам необходимо знать разницу между цепями из нержавеющей стали, оцинкованными цепями и блестящей отделкой.

Опытный поставщик промышленного оборудования, безусловно, может помочь вам найти подходящий тип цепи и отделки. Но важно понимать различия, чтобы точно знать, когда и почему следует использовать разные оценки во время проекта.

Существует пять основных классов цепи: 30, 43, 70, 80 и 100. Класс 120 — это новый продукт, доступный для чрезвычайно тяжелых условий эксплуатации, но он встречается реже.

Каждое число — это максимальное напряжение, которое цепь может выдержать на квадратный миллиметр.Так, например, максимальное напряжение цепи Grade 30 составляет 300 ньютонов на квадратный миллиметр.

Давайте разберемся по каждому.

30 класс

Grade 30 считается цепью общего назначения, которую можно использовать для различных целей. Эти приложения не требуют очень высокой прочности. 30 класс — наименее прочный тип цепи. В зависимости от диаметра цепи она может выдерживать предельную рабочую нагрузку от 1300 до 6900 фунтов.

Grade 30 широко известна как цепь Proof Coil или цепь Common Coil и состоит из низкопрочной углеродистой стали. Этот тип стали довольно ковкий и устойчивый к ржавчине, но они не так прочны, как другие типы сплавов. Это также дешевле, чем цепи из высокоуглеродистой или нержавеющей стали.

Цепь

Grade 30 может использоваться в различных областях, например:

  • Легкая конструкция
  • Свинцовая фиксация
  • Поручни
  • Лесозаготовка
  • Сельское хозяйство
  • Морская промышленность

Важно отметить, что промышленные цепи класса 30 не следует использовать для подъема над головой , а не , поскольку их предел рабочей нагрузки слишком низкий.

Elite Sales предлагает цепь Proof Coil Grade 30, доступную во многих диаметрах. Вы также можете приобрести цепи Grade 30, оцинкованные горячим способом, а также с однотонной или оцинкованной отделкой.

класс 43

  • Цепь класса 43 является следующей по прочности цепью, которая может использоваться для немного более тяжелых условий эксплуатации, чем цепь класса 30. Однако она не одобрена для подъема над головой. Класс 43 имеет предел рабочей нагрузки от 2600 до 13000 фунтов.
  • Grade 43 также обычно обозначается как цепь High-Test или цепь G-4 и состоит из углеродистой стали, известной своей высокой прочностью на разрыв и износостойкостью. Это делает Grade 43 оптимальным выбором для таких приложений, как:
    • Буксировка
    • Грузовые перевозки большой грузоподъемности
    • Сельское хозяйство
    • Строительство
    • Защитные цепи
    • Крепление контейнера

    Elite Sales предлагает многочисленные типы промышленных цепей класса 43 различных размеров, отделки и дизайна.Некоторые из самых популярных моделей включают:

класс 70

Цепь

Grade 70 примерно на 20 процентов прочнее, чем Grade 43. Она изготовлена ​​из термообработанной углеродистой стали, которая отличается невероятной прочностью и долговечностью. Промышленные цепи Grade 70 обычно имеют хромированное покрытие для облегчения идентификации, а также защиты от истирания и царапин. Цепи класса 70 также обычно имеют тиснение с цифрами 7, 70 или 700 на каждом звене.

Grade 70 имеет предел рабочей нагрузки от 3150 до 15800 фунтов.и чаще всего используется для:

  • Крепления для грузовиков и прицепов
  • Лесозаготовки и лесное хозяйство
  • Крепление для тяжелых грузов
  • Буксировка
  • Строительство
  • Нефтяная оснастка
  • Приложения безопасности

Поскольку этот тип цепи часто используется на грузовиках, он также известен как транспортная цепь, цепь Truckers или цепь Binder. Несмотря на то, что эта цепь очень прочная, цепь Grade 70 не предназначена для подъема над головой.

Elite Sales предлагает транспортную цепь 70-го класса и цепи обвязки / бумеры, доступные в различных размерах и диаметрах.

класс 80

Цепь из сплава

Grade 80 — это гораздо более прочная цепь, сертифицированная для подъема над головой и других применений, требующих огромной прочности. Он изготовлен из легированной стали, что делает его чрезвычайно прочным, долговечным и прочным. Многие промышленные цепи Grade 80 доступны с черным лаком для дополнительной защиты от износа и царапин.

Цепь

Grade 80 имеет максимальный диапазон предельной рабочей нагрузки от 3500 до 47700 фунтов.Он также соответствует стандартам ASTM (Американского общества испытаний и материалов) для подъема над землей, так как его можно удлинить не менее чем на 20 процентов перед разрывом. В дополнение к использованию в подъемных механизмах в качестве стропа, Grade 80 может использоваться для:

  • Тяжелая буксировка
  • Такелаж
  • Галстуки
  • Горное дело

Grade 80 также обычно называют цепью из сплава и доступен в Elite Sales в различных размерах с черным лаком, изготовленных в соответствии со спецификациями NACM (Национальная ассоциация производителей цепей) для обеспечения безопасности и использования подвесного подъема.

класс 100

После уровня 120, цепочка уровня 100 является самым надежным типом цепей, предлагаемым большинством поставщиков промышленного оборудования. Он на 25 процентов прочнее, чем Grade 80, что делает его лучшим выбором для подъема сверхтяжелых грузов и других экстремальных применений. Цепь класса 100 также изготовлена ​​из легированной стали, которая подвергается термообработке для повышения прочности и долговечности.

Цепь

Grade 100 доступна с пределами рабочей нагрузки от 4 300 до 35 300 фунтов.Он разработан для использования в самых разных приложениях, таких как:

  • Подъемные стропы
  • Строительство
  • Производство
  • Такелаж
  • Буксировка

Elite Sales предлагает цепь Grade 100, доступную в различных размерах, практически для любого типа тяжелого проекта или приложения.

Заключение

На рынке доступно множество типов сетей, но, покупая в Elite Sales, вы можете быть уверены, что получаете гарантированно только лучшее качество сети.Мы предлагаем широкий выбор размеров и отделки классов 30, 43, 70, 80 и 100. Мы также предлагаем широкий выбор оцинкованных цепей, цепей из нержавеющей стали и других видов отделки.

Наши квалифицированные сотрудники также готовы ответить на любые ваши вопросы и помочь вам найти именно те типы промышленных цепей, которые вам нужны для работы.

Свяжитесь с нашим отделом продаж сегодня, чтобы разместить заказ и сделать нас вашим поставщиком номер один в сети.

Rexnord | 1617 * 300 R W / EP / C

{{vm.product.erpNumber}}

ПРЕКРАЩЕНА

ПРИ ПОСТАВКАХ ПОСЛЕДНИХ

{{section.sectionName}}:

{{вариант.описание}}

{{vm.product.erpNumber}}
UPC: {{vm.product.upcCode}}
Материал: {{vm.product.modelNumber}}
Бренд: {{vm.product.manufacturerItem}}
Модель: {{vm.category.name}}
{{vm.product.shortDescription}}

См. Технические характеристики

Товар недоступен в Интернете

Пункт №: {{vm.product.erpNumber}}

за {{vm.product.pricing.uom? vm.product.pricing.uom: vm.product.selectedUnitOfMeasureDisplay}}

Ед / м:

Нет в наличии

Добавить в корзину

Запросить цену

Где купить

Нет учетной записи?

Позвоните по телефону 1-877-935-9750, чтобы разместить заказ.

Часы работы с 8:00 до 17:00. Центральное время

Запросить альтернативу

Нет учетной записи?

Позвоните по телефону 1-877-935-9750, чтобы разместить заказ.

Часы работы 8:00 a.м. до 17:00 Центральное время

Селектор продуктов / конфигуратор

2D / 3D модель САПР

  • {{раздел.метка}}:

    {{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}


доля

Электронное письмо было успешно отправлено.
Электронное письмо не было отправлено, проверьте данные формы.

×

Высокий лифт нагрузки с роликами, спроектированными Рекснордом стальными цепями

>

{{vm.category.shortDescription}}

ПРЕКРАЩЕНА

{{vm.category.properties.seriesOrientation}}

Селектор продуктов / конфигуратор

2D / 3D модель САПР

{{vm.products.pagination.totalItemCount}}
{{‘Items’.toLowerCase ()}}

{{vm.noResults? «Ничего не найдено по запросу»: «результаты по запросу»}}

{{vm.query}}

{{vm.noResults? «Не найдено результатов для»: «результатов для»}} {{vm.query}} в {{vm.searchCategory.shortDescription || vm.filterCategory.shortDescription}}

Описание {{раздел.nameDisplay || (section.name === ‘Brand’? ‘Brand’: (section.name === ‘Product Line’? ‘Product Line’: section.name))}}

{{продукт.erpNumber}}
MFG #: {{product.manufacturerItem}}
Моя часть №: {{product.customerName}}

{{vm.attributeValueForSection (раздел, продукт)}}

К сожалению, ваш поиск не дал результатов.

Вы достигли максимального количества элементов (6).

Пожалуйста, «сравните» или удалите элемент (ы).

×

Вы не можете выбрать более 3 атрибутов.

({{vm.productsToCompare.length}}) {{vm.productsToCompare.length> 1? ‘Items’: ‘Item’}}

Сеть компаний | Стальная цепь, износостойкая пластина

Производитель промышленных цепей

CAN-AM CHAINS — ведущий производитель цепей для лесной промышленности и очистки сточных вод.

Для сварных цепей мы предлагаем полный спектр спецификаций, включая стальную сварную цепь Wh257, стальную сварную цепь Wh232, стальную тяговую цепь WD110, сварную стальную тяговую цепь WD120 и сварную стальную тяговую цепь .

Мы производим роликовые цепи в соответствии с отраслевыми стандартами, что позволяет вам покупать в однорядных, многонитевых и компонентных формах. Также доступны специальные цепи.

Цепи Can-Am — Промышленные стальные цепи

Репутация за качество и надежность

Получите все необходимое в одном месте. Просмотрите наши подробные каталоги инженерных пластиков, стальных звездочек, материалов для втулок и многого другого.Мы знаем, что характеристики цепи означают производительность, поэтому наши цепи спроектированы так, чтобы выдерживать тяжелые ударные нагрузки, остановки / пуски и реверсирование.

Стандартизированные конструкции позволяют без проблем встраивать новые детали или заменять старые, также доступны индивидуальные конструкции. Независимо от того, работаете ли вы с пиломатериалами, целлюлозой и бумагой, фанерой, ориентированно-стружечными плитами (OSB) или другими картонными материалами, наши продукты созданы для выполнения этой работы.

Список товаров Can-Am Chains предлагает

Некоторые из наших популярных продуктов:

Мы специализируемся на производстве стальных цепей и пластмасс для лесного хозяйства и очистки сточных вод.Вот список некоторых из наших самых известных продуктов.

Международный производитель — мы находимся в каждой из следующих стран:

  • Канада
  • США
  • Европа
  • Чили
  • Бразилия
  • Новая Зеландия
  • Австралия

Свяжитесь с нами

Каталоги

CAN-AM CHAINS Каталоги

Просмотрите полные загружаемые каталоги продукции CAN-AM CHAINS в различных размерах и на разных языках.

Мы также предлагаем загружаемые каталоги для определенных серий продуктов, включая цепи, звездочки и подшипники.

Каталоги

Цепи

Главный производитель цепей

Как производитель сварных стальных цепей с 1966 года, CAN-AM CHAINS теперь предлагает широкий выбор сварных цепей и роликовых цепей.

Наши роликовые цепи отличаются высочайшим качеством и могут быть адаптированы в соответствии с британскими или американскими стандартами.

Сварные цепи

Звездочки

Сборные стальные звездочки

Звездочки CAN-AM обычно изготавливаются из листовой мягкой стали, хотя термически обработанные пластины доступны с твердостью от 360 до 500 BHN.

Заказчики могут указать, какой материал требуется, и многие размеры поставляются с отверстиями, шпоночными пазами и установочными винтами.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
