Что такое узо: Что такое УЗО | Устройство, принцип работы, характеристики

УЗО: что это и каков принцип его работы — Советы

УЗО — это аббревиатура от Устройство Защитного Отключения — устройство, основными целями которого являются:

— защита людей от поражения (удара) электрическим током, если присутствует неисправность;

— аварийное отключение напряжения при ошибочном или случайном соприкосновении техники (электроустановки) с токоведущими частями во время утечки тока;

— защита электропроводки от воспламенения при замыкании на корпус (землю).

Типы УЗО

Все устройства защитного отключения разделяют на следующие типы:

— по типу утечки тока;

— по принципу срабатывания;

— по времени выдержки;

— по числу полюсов.

УЗО по типу утечки тока

Первый и самый простой тип — это УЗО, которые срабатывают при возникновении утечки переменного тока. Такой тип устройства защитного отключения принято называть тип АС. Устройство такого типа маркируется либо надписью АС, либо значком переменного тока “~” на своем корпусе.

Вторым подтипом устройств принято считать устройство, которое срабатывает при возникновении переменного или постоянного (пульсирующего) тока в цепи или его при плавном нарастании. Такой тип принято назвать тип А. Устройства такого типа маркируются символом А или значком с двумя тильдами (разной амплитуды) в прямоугольнике.

Третьим подтипом устройств считается устройство которое срабатывает на возникновение постоянного, переменного или выпрямленного тока утечки. Данный тип УЗО маркируется символом В на его корпусе и предназначен для использования в промышленности.

Первые два подтипа можно использовать в домашних условиях.

УЗО по принципу срабатывания

Существует несколько подтипов УЗО по их принципу срабатывания: электромеханические и электронные.

Электромеханические УЗО

Данный подтип устройств характеризуется тем, что срабатывание устройства не зависит от напряжения сети, а зависит от непосредственного тока утечки в линии которая повреждена — так называемый дифференциальный ток.

Электронные УЗО

Электронные устройства, в свою очередь, зависят от напряжения и им необходим внешний источник питания для запитки встроенной электрической схемы с встроенным электронным усилителем. Такой тип УЗО менее распространён из-за объективно меньшей надёжности работы в сравнении с электромеханическим подтипом.

УЗО по времени выдержки

Устройства данного типа делятся на две категории: УЗО типа S и УЗО типа G. Оба подтипа являются селективными, но различаются временем срабатывания. Для типа S характерно срабатывание в диапазоне 0,15-0,5 секунд и данный подвид желательно применять в случаях, когда в линии установлено несколько УЗО. Для УЗО типа G характерное время срабатывания находится в диапазоне 0,06-0,08 секунд.

УЗО по числу полюсов

По числу полюсов УЗО делятся на: двухполюсные (2Р) и четырехполюсные (4Р). Основное различие между этими типами состоит в их применении в однофазной или трехфазной сети. 2Р УЗО применяются в однофазной сети, 4Р соответственно, в трехфазной.

Принцип работы УЗО

В основе работы устройства лежит отклик датчика тока при изменении входного дифференциального тока. Сам датчик представляет собой трансформатор тока, выполненный в виде тороидального сердечника, а размыкает сеть простое реле (более надёжный вариант) или специальная схема (менее надёжный вариант).

Что такое узо в электрике и как его использовать: Принцип работы УЗО

Содержание

Что такое УЗО?

УЗО (устройство защитного отключения) — это коммутационный аппарат для защиты электрической цепи от токов утечки. В отличии от автоматического выключателя, защищающего проводку от короткого замыкания и значительных перегрузок, это устройство срабатывает только при возникновении токов утечки.

Утечки в бытовой электросети могут быть связаны с касанием человека токопроводящих элементов (например, в электроприборе, розетке) и металлических корпусов приборов, попавших под действие напряжения из-за повреждения. Также они могут быть вызваны нарушением изоляции электропроводки, в том числе из-за нагрева вследствие неправильно рассчитанной нагрузки и некачественно выполненного монтажа. Относительно небольшие токи утечки могут привести к серьезным последствиям.  В первом случае это может вызвать удар человека электрическим током, во втором — возгорание проводки.

Устройство защитного отключения при возникновении утечки выше установленного для него предела, позволяет за доли секунды отключить опасный участок и предотвратить этим поражение человека электричеством или избежать пожара.
Для защиты от поражения электрическим током применяются устройства, срабатывающие при дифференциальных токах (токах утечки) выше значений 6, 10, 30 мА:

1. Для частного дома или квартиры выбирают УЗО со значением 30 мА (для групп розеток или освещения).
2. ВДТ с дифференциальными токами 6 и 10 мА применяются для защиты отдельных потребителей (например, стиральная, посудомоечная машина и т.д.) и помещений с повышенной опасностью.

Для защиты от пожара при возможных нарушениях изоляции в электропроводке применяются выключатели дифференциального тока со значениями 100, 300 и 500 мА.

Устройство и принцип работы УЗО

Давайте рассмотрим устройство и принцип действия УЗО. Основной рабочий элемент прибора — встроенный дифференциальный трансформатор, сравнивающий значение тока в проводнике по направлению к нагрузке со значением, возвращаемым в сеть. В нормальном состоянии эти значения равны и суммарный магнитный поток через магнитопровод трансформатора равен нулю.

При касании токоведущих частей цепи человеком часть тока будет уходить через его тело на землю и ток, возвращаемый в сеть по нулевому проводнику, будет меньше поступающего по фазному проводнику. В результате этого суммарный магнитный поток, уже не равный нулю, индуцирует во вторичной обмотке трансформатора дифференциальный ток, приводящий к срабатыванию реле и отключению, таким образом, основной контактной группы УЗО. То же самое происходит при утечке на землю в результате плохой изоляции проводки.

Кроме дифференциального трансформатора, УЗО содержит контрольное магнитоэлектрическое реле, соленоид управления основными контактами и элементы диагностики.

Маркировка, основные характеристики УЗО

Чтобы не спутать УЗО с другими близкими устройствами (автоматическими выключателями и дифавтоматами), остановимся на их маркировке. К тому же, знание маркировки поможет правильно выбрать и подключить УЗО.
Маркировка УЗО содержит схему подключения и основные параметры выбора: номинальный ток (А), дифференциальный ток (мА), рабочее напряжение (В), условный предельный ток короткого замыкания (А).

В таблице представлено более детальное описание основных характеристик УЗО и прочих обозначений, которые могут приводить производители в технической документации.

Наименование	Расшифровка
Un, В	Номинальное напряжение (электронные УЗО очень чувствительны к скачкам напряжения)
In, А	Номинальный ток нагрузки (max ток, который УЗО может пропускать продолжительное время, без вреда для устройства)
fn, Гц	Номинальная частота сети
I∆n, мА	Номинальный отключающий дифференциальный ток или чувствительность, установка по току утечки (ток утечки, при котором УЗО срабатывает)
I∆nо, мА	Номинальный неотключающий дифференциальный ток (при котором УЗО не должно срабатывать). Формула IΔn0 = 0,5 IΔn.
Im, А	Номинальная коммутационная способность. Формула Im = 10 In
I∆m, А	Номинальная включающая и отключающая способность по дифференциальному току
Inc, А	Номинальный условный ток короткого замыкания (стойкость к токам короткого замыкания)
I∆c, А	Номинальный дифференциальный ток короткого замыкания
Tn, мс	Время отключения при номинальном дифференциальном токе
N	Нулевой проводник обозначен литерой N (нейтраль).
Индикатор	Индикатор положения контактов — показывает было ли выключено УЗО вручную или оно отработало по утечке.

Разновидности

Классифицируют все устройства по нескольким параметрам:

• по форме токовой утечки;
• по способу действия;
• по временной выдержке;
• по конструктивному исполнению.

Рассмотрим вкратце, в чём особенности и зачем нужно то или иное УЗО.

По форме токовой утечки

Все устройства в зависимости от токовой утечки классифицируются на три типа:

• «АС». Наиболее распространённое и доступное по цене УЗО. Работает на отключение, если в цепях возникает переменная синусоидальная токовая утечка (плавно нарастающая либо мгновенная). Корпус такого УЗО имеет буквенное обозначение «АС» либо значок.
• «А». Отключается, если в цепях мгновенно возникают либо плавно нарастают токи утечки переменной синусоидальной или постоянной пульсирующей формы. Подобные УЗО используют повсеместно. Правда за счёт того, что они ведут контроль не только за переменным, но и за постоянным током, возникающим в блоке питания, цена их намного больше.

В паспортных документах на некоторую бытовую технику иногда даются конкретные рекомендации, что подключать её надо обязательно через УЗО типа «А».

На таких УЗО вы найдёте букву «А» либо значок, который выглядит следующим образом:

• «В». Это УЗО срабатывает при трёх разновидностях токовой утечки: пульсирующая постоянная, выпрямленная и синусоидальная переменная. Подобные устройства чаще всего применяют для объектов промышленности, приобретать их для гаража, дома либо дачного строения не стоит.

Обозначение таких устройств вы определите аналогичным образом – по буквенному символу «В» либо по значку, нарисованному на корпусе: Время отключения для вышеперечисленных типов УЗО («АС», «А», «В») варьируется в пределах от 0,02 до 0,03 с.

По принципу действия

По принципу действия УЗО подразделяются на электронные и электромеханические.

Со вторыми всё намного проще, электромеханические устройства не имеют зависимости от питающей сети. Для их срабатывания достаточно, чтобы в повреждённой электрической ветви возникла токовая утечка.

Для электронных УЗО токовой утечки недостаточно, им ещё понадобится питающая сеть. Чтобы подобное устройство отключило повреждённый участок, должно быть питание от внешнего источника для электронного усилителя, встроенного в электрическую схему. За счёт этого УЗО электронного типа считаются не такими надёжными, как устройства электромеханические, соответственно получили не столь широкое распространение.

Чтобы вам было более понятно, рассмотрим эту теорию на примере. Предположим, что розеточная линия, от которой запитана микроволновая печка, защищена УЗО электронного типа. По стечению обстоятельств произошло одновременно две аварийные ситуации:

• в подъездном распределительном щитке повредилась нулевая жила;
• внутри микроволновой печки случилось повреждение электрической проводки, в результате которой фаза замкнула на корпус.

При этом корпус микроволновки оказался под опасным потенциалом. Если случайно прикоснуться к печи, УЗО электронного типа не отработает, потому что его встроенная схема осталась не запитанной из-за повреждения ноля в щитке. Вероятность подобного случая минимальна, однако он может случиться.

Из подобных ситуаций был придуман выход иностранными производителями электронных устройств. Они решили дополнять корпуса УЗО электромагнитными реле, которые отключат защищаемую цепь сразу же, как только пропадёт питание от внешнего источника.

Советуем вам всё-таки ставить УЗО электромеханического типа, хоть оно и превышает по цене электронное.

По временной выдержке

Согласно этой характеристике все устройства подразделяются на два типа: «S» и «G».

УЗО типа «S» обладает селективностью, то есть срабатывает через определённое время (от 0,15 до 0,5 с). Устройства такого типа, как правило, используют, когда в цепи их установлено несколько.

Рассмотрим, небольшой пример. Допустим, в домашнем распределительном щитке есть две розеточные группы. Каждую из них защищает УЗО, не имеющее временной выдержки (типа «А» или «АС»), а сам ввод оборудован защитным устройством типа «S».

Если на одной из розеточных групп произошла токовая утечка и УЗО, защищающее эти розетки, не отреагировало по какой-то причине (электрики называют подобную ситуацию пропуск защит), то через определённое время отключится устройство на вводе.

Обратите внимание! Не всегда селективность действия УЗО достигается выдержкой по времени, иногда этого добиваются за счёт уставок по дифференциальному току (этот способ сейчас более распространённый).

Устройство типа «G» обладает аналогичной селективностью, его отличие в меньших пределах выдержки времени (от 0,06 до 0,08 с).

Про основные характеристики УЗО на видео:

По конструктивному исполнению

Конструктивно УЗО различаются в зависимости от количества полюсов:

• в сетях однофазного напряжения применяют двухполюсные модели;
• в сетях трёхфазного напряжения монтируют УЗО с четырьмя полюсами.

По другим параметрам

Есть ещё несколько параметров, по которым классифицируются УЗО:

• По установке (стационарные и переносные).
• По монтажу (с помощью стационарной электропроводки либо с использованием гибких проводов с удлинителями).
• По оснащению защитами. Есть устройства совсем без защит, а есть со встроенными – от перегруза и тока КЗ.
• По возможности регулировки дифференциального тока (нерегулируемые, регулируемые плавно либо дискретно).

Мы предоставили вам информацию о том, что такое УЗО в электрике. Надеемся, из статьи понятно, что современная система автоматики и защиты без этого элемента обойтись не может. Если вам дорого имущество, а тем более человеческая жизнь, то не пренебрегайте установкой устройств защитного отключения.

Где и как устанавливаются УЗО

Защитные устройства типа УЗО устанавливаются в распределительном шкафу квартиры (можно использовать и уже имеющиеся шкафы). Существует несколько вариантов монтажа.

Одно УЗО на все жилище (должно быть с током утечки 30 мА). К плюсам такого решения следует отнести невысокую цену устройства, а также то, что УЗО не будет занимать много места. К недостаткам данного устройства относится то, что в этом случае трудно определить, на какой из существующих линий произошла утечка, а также то, что при срабатывании устройства вся квартира остается без света.

Одно УЗО (30 мА на розеточную линию) + УЗО (10 мА) на каждую линию (например, на линии, питающие стиральную машину, джакузи и «теплые» полы). По сравнению с предыдущим, это более современный и удобный вариант, поскольку при возникновении какой-либо проблемы с электропроводкой или электроприборами будет отключаться только соответствующая линия, а не вся квартира. Недостатки данной системы — более высокие затраты и необходимость иметь значительно больше свободного места. Более чем одно УЗО, как правило, удается установить лишь в индивидуальный внутриквартирный щиток, специально спроектированный для этих целей. В обычном щитке на лестничной площадке для этого, как правило, не хватает места.

При использовании данного варианта рядом с автоматическим выключателем, защищающим весь дом, устанавливается УЗО. В этом случае лучше применить не обычное, а так называемое селективное УЗО, время срабатывания которого составляет 0,3-0,5 с. Более длительное время срабатывания даст возможность среагировать на возникшую утечку и отключиться устройствам первой линии, защищающим отдельные электроприборы или линии дома (квартиры). Только в случае если они не сработают, оно отключит всю схему электроснабжения целиком.

Установка УЗО в квартире

Схема подключения УЗО и автоматов в квартире всегда разрабатывается индивидуально. Лучше, чтобы этим занимались опытные электрики. Но есть несколько общих нюансов, актуальных практически всегда.

• Устройство защитного отключения устанавливается максимально близко от ввода, но после счетчика и главного автомата.
• Номинальный ток вторичных УЗО рассчитывается на несколько ступеней выше, чем у «родного» автомата. Это касается новых домов с хорошей проводкой и оборудованием.
• Нельзя ставить общее устройства защитного отключения в квартиры с проводкой TN-C.
• На самые проблемные и опасные участки лучше ставить отдельные УЗО.
• Защитные проводники розеточных групп для опасных потребителей кратчайшим путем заводятся на входную нулевую клемму.
• Устройства можно подключать каскадом, если те их них, которые ближе к электроотводу, менее чувствительны, чем конечные.

Важно! При отсутствии должного опыта и знаний, как подключить УЗО в квартире, — поручите это специалистам-электрикам.

УЗО в частном доме

Многие частные застройщики не понимают, для чего нужно УЗО в доме, ведь такой объект можно без труда оборудовать качественным заземлением, которое обеспечит «утилизацию» опасного напряжения с корпуса любого электроприбора. Так для чего же нужно устройство защитного отключения в частном доме?

Подключение качественного заземляющего проводника, позволяет предохранить человека от тяжёлых электротравм при прикосновении к корпусу, на который произошла утечка, но в этом случае отключение тока не происходит, а между «землёй» и фазой, в самом устройстве, может образоваться электрическая дуга, которая часто является причиной возникновения пожара.

Чтобы обезопасить внутренние проводники от такого эффекта, необходимо все приборы, оснащённые заземляющим проводом отключать из розетки после использования из, либо нужно ставить УЗО в цепь электрического прибора. Далее пойдёт речь о том для чего устанавливать защитное устройство в ванной комнате.

УЗО для трёхфазной сети

Всё оборудование работающее от трёхфазной сети также нужно подключить к системе защитного отключения электроэнергии. Величина тока утечки в таких сетях бывает слишком высокой, поэтому данные изделия не защищают человека от удара электричества, но позволяют отключить потребителей электроэнергии при возникновении пробоя фазы на «массу» устройства.

Таким образом удаётся полностью исключить вероятность появления опасного электрического потенциала на корпусе прибора. Данная схема подключения может быть подключена только при наличии защитного заземления в проводке дома или квартиры.

Для чего устанавливать УЗО подробно описано выше, но где лучше всего разместить данное устройство?

УЗО в ванной комнате

В ванной комнате также следует установить прибор для защиты от поражения электрическим током. Даже если ванная комната находится в квартире или доме, не оснащённом заземлением, прибор всё равно отключит подачу электричества в момент утечки. Так для чего же нужно устанавливать защитное устройство в ванной?

Чтобы максимально повысить эффективность такого предохранительного механизма, следует выбрать модель, чувствительность которого составляет не более 30 мА. Если в ванной комнате не подключаются мощные приборы, то идеальным вариантом для помещения с повышенной влажностью, будет установка защитного изделия с током утечки 10 мА.

Такие устройства будут стоить значительно дороже, но их применение позволит максимально обезопасить людей от воздействия электричества. Для чего нужно УЗО для ванной комнаты несложно понять, но для чего устанавливать защиту на осветительные приборы?

УЗО для освещения

УЗО на освещение также нужно устанавливать по всем правилам. Для чего это нужно сделать, будет рассказано далее. Даже в том случае, когда фазный провод был пущен через выключатель, нужно устанавливать защитное изделие на всю цепь осветительного прибора, ведь экстренное отключение электричества может понадобиться, при нестандартной работе светильника.

Например, может оторваться тяжёлая люстра и вместе с включёнными лампочками упасть на людей. В этот момент гарантированно произойдёт отключение электричества при его утечке. Предохранит изделие от поражения электрическим током и в сырых помещениях с низким потолком.

Например, в сыром подвале обязательно нужно установить прибор, который отключит подачу электрического тока к осветительному элементу в момент,
когда человек дотронется до влажной изоляции проводника или патрона лампы.

Также нужно оборудовать защитным устройством все уличные светильники, ведь эксплуатация таких изделий происходит в очень неблагоприятных условиях жары, повышенной влажности или низких температур, в зимнее время.

Несмотря на повышенную защиту светильников для улицы от влаги, со временем от механического повреждения, либо по другим причинам, может значительно истончаться изоляционный слой, и металлическая поверхность осветительного прибора, будет находиться под опасным для жизни напряжением.

Для чего устанавливать защитный механизм для освещения понятно, но для чего УЗО для трёхфазной сети, если его функция может быть заменена мощными автоматические выключатели?

Основные ошибки при монтаже УЗО

Самой распространенной ошибкой при монтаже УЗО является подключение к УЗО нагрузки, в цепи которой имеется соединение нулевого рабочего проводника с открытыми проводящими частями электроустановки или соединение с нулевым защитным проводником.

Также возможны следующие ошибки: подключение нагрузок к нулевому проводнику до УЗО, подключение нагрузок к нулевому рабочему проводнику другого УЗО, перемычка между нулевыми рабочими проводниками различных УЗО. Расчетом, монтажом и наладкой электросхем с использованием УЗО должны заниматься только квалифицированные специалисты. Только в этом случае вы получите гарантию того, что защита сработает вовремя.

Сколько штук УЗО нужно иметь?

Точное количество приборов Устройство защитного отключения (УЗО), которое Вам потребуется, сможет определить лишь специалист после проведения соответствующих расчетов. Например, в однокомнатной квартире скорее всего будет достаточно одного УЗО, рассчитанного на ток утечки в 30 мА.

В четырехкомнатной квартире, где установлено пятнадцать групп розеток, лучше использовать 5 УЗО, а также по одному УЗО на всю группу освещения, электроплиту и водонагреватель. Для контроля всей электропроводки на входе в коттедж можно установить дополнительно к расчетным одно общее УЗО с номинальным отключающим током 300 мА.

Однако, чтобы не перегружать домашнюю сеть лишней автоматикой, рациональнее использовать дифференциальные автоматы.

В каких случаях установка УЗО нецелесообразна

УЗО нецелесообразно устанавливать при наличии старой ветхой проводки в помещении, поскольку в этом случае свойство УЗО обнаруживать утечку тока может вызвать ряд проблем. Например, при старой электропроводке устройство электрозащиты может срабатывать непредсказуемым образом. Поэтому в данном случае рекомендуется установка в местах с повышенной опасностью розеток со встроенным УЗО.

Почему УЗО подключают с автоматическим выключателем

Основная функция дифреле это защита людей от электротравм, однако провода и кабели так же необходимо защищать. Основная проблема, которая может привести к их повреждению — это превышение тока выше допустимого вследствие перегрузки или короткого замыкания. В защите от больших токов нуждается и сам аппарат дифференциальной защиты. Монтаж такой конструкции — УЗО и защищающий его автомат предписывается ПУЭ п.7.1.76.

Виды УЗО

УЗО бывают разные — трехфазные и однофазные… Но на этом деление УЗО на подклассы не завершается. В настоящий момент на рынке присутствуют 2 принципиально различающиеся категории УЗО:

1. электромеханические (независящие от сети),
2. электронные(зависящие от сети).

Рассмотрим по отдельности принцип действия каждой из категорий.

Электромеханические УЗО

Родоначальники УЗО – электромеханические. В основе принцип точной механики т.е. заглянув внутрь такого УЗО вы не увидите компараторов операционных усилителей, логики и тому подобного.

Состоит из нескольких основных компонентов:
• Так называемый трансформатор тока нулевой последовательности, его цель отследить ток утечки и передать его с неким Ктр на вторичную обмотку( I 2), I ут= I 2*Ктр (весьма идеализированная формула, однако отражающая суть процесса).
• Чувствительный магнитоэлектрический элемент (запираемый т.е. при срабатывании без внешнего вмешательства не может вернуться в исходное состояние – защелка) – играет роль порогового элемента.
• Реле – обеспечивает расцепление в случае если сработала защелка.

Данный тип УЗО требует высокоточной механики для чувствительного магнитоэлектрического элемента. В настоящий момент всего несколько мировых компаний продают электромеханические УЗО. Их стоимость значительно выше цены на электронные УЗО.

Почему же в большинстве стран мира получили распространение именно электромеханические УЗО? Все очень просто – данный тип УЗО сработает в случае обнаружения тока утечки при любом уровне напряжения в сети.

Почему этот фактор(независимость от уровня напряжения сети) столь важен?

Это вызвано тем что при использовании работоспособного(исправного) электромеханического УЗО мы гарантируем в 100% случаях срабатывание реле и соответственно отключение подачи энергии потребителю.

В электронных УЗО этот параметр тоже велик, но не равен 100%(как будет показано далее это связанно с тем что при определенном уровне напряжения сети схема электронного УЗО окажется не работоспособной), а в нашем случае каждый процент – это возможно человеческие жизни (будь то прямая угроза жизни человека при касании им проводов, либо косвенная, при возникновении пожара от обгорания изоляции).

В большинстве так называемых “развитых” стран электромеханические УЗО – это эталон и устройство обязательное к повсеместному использованию. В нашей стране постепенно идут подвижки в сторону обязательного использования УЗО, однако потребителю в большинстве случаев не дается информации о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Такими УЗО наводнен любой строительный рынок. Стоимость на электронные УЗО местами ниже чем на электромеханические до 10 раз.

Недостаток таких УЗО, как уже писалось выше, не 100% гарантия при исправном УЗО получить его срабатывание в следствии появления тока утечки. Достоинство – дешевизна и доступность.

В принципе электронное УЗО строится по той же схеме, что и электромеханическое (Рис.1). Разница заключается в том, что место чувствительного магнитоэлектрического элемента занимает элемент сравнения (компаратор, стабилитрон). Для работоспособности такой схемы понадобится выпрямитель, небольшой фильтр,(возможно даже КРЕН).

Т.к. трансформатор тока нулевой последовательности – понижающий (в десятки раз), то также необходима цепочка усиления сигнала, которая кроме полезного сигнала также будет усиливать помеху(или сигнал небаланса присутствующий при нулевом токе утечки). Из вышесказанного очевидно, что момент срабатывании реле, в данном типе УЗО определяется не только током утечки, но и сетевым напряжением.

Если Вы не можете позволить себе электромеханическое УЗО, то брать электронное УЗО все же стоит, т.к. оно обеспечивает срабатывание в большинстве случаев.

Существуют также случаи, когда покупать дорогое электромеханическое УЗО не имеет смысла. Одним из таких случаев является использование при питании квартиры/дома стабилизатора, либо источника бесперебойного питания (ИБП). В этом случае брать электромеханическое УЗО смысла не имеет.

Сразу отмечу, что я веду речь о категориях УЗО их плюсах и минусах, а не о конкретных моделях т.к. Вы можете купить некачественно УЗО как электромеханического так и электронного типов. При покупке спрашивайте сертификат соответствия, т.к. многие электронные УЗО представленные на нашем рынке не сертифицированы.

Почему УЗО иногда ложно срабатывает

Не всегда срабатывание дифзащиты происходит из-за аварийной ситуации. Иногда это случается без видимых причин и такое отключение связано с тем, как работает УЗО. Если исключить неисправность самого аппарата, то ложное срабатывание вызвано «штатным» током утечки.

Согласно ПУЭ п.7.1.83 нормой считается 10 мкА на метр длины кабеля и 1,8 мА на киловатт мощности электроприбора и, для предотвращения случайных отключений, для УЗО с уставкой 30 мА, общий запланированный ток утечки не может быть больше 10 мА, а для ванной с дифзащитой 10мА не выше 3,3 мА.

Следовательно, при большой протяженности кабелей дифреле желательно устанавливать рядом с оборудованием, а электроприборы общей мощностью более 5,5 кВт разделять на группы с установкой отдельного УЗО для каждой из них.

Важно! Срабатывание дифзащиты без видимых причин может быть вызвано повреждённой изоляцией кабеля, проложенного в земле или на улице или влагой в переходной коробке.

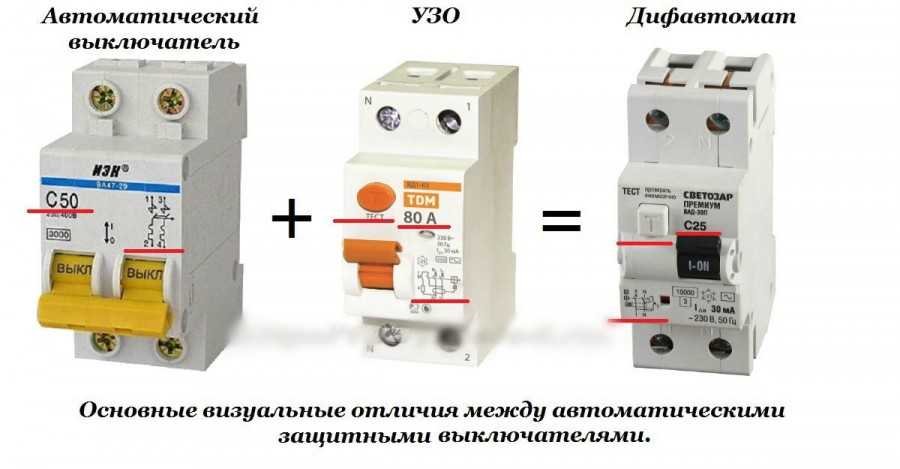

Отличие дифференциального автомата от УЗО

Устройство защитного отключения (УЗО) — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током, а также контролирует текущее состояние электропроводки, и при возникновении в ней каких-либо повреждений в виде утечек, отключает ее.

УЗО не защищает электропроводку и электрооборудование от коротких замыканий и перегрузки — его самого необходимо защищать, устанавливая перед ним автоматический выключатель.

Дифференциальный автомат (дифавтомат) — это коммутационный аппарат, который совмещает в одном корпусе и автоматический выключатель, и УЗО, т.е. дифференциальный автомат способен защищать электрическую сеть от коротких замыканий и перегрузов, а также от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.

Дифференциальный автомат = УЗО + Автомат.

Вывод

Главное, зачем нужен дифавтомат и УЗО — это защита людей от поражения электрическим током. Отключение питания в данной ситуации вызывает ток утечки, протекающий через тело человека.

Для экономии места в электрощитке нет необходимости устанавливать такой аппарат на каждую линию, но монтаж хотя бы одного УЗО после вводного автомата или электросчётчика обязателен.

Видеообзор

Источники

• https://dip8.ru/articles/chto-takoe-uzo/
• https://YaElectrik.ru/jelektroshhitok/uzo-chto-eto-takoe
• https://best-stroy.ru/statya_chto-takoe-uzo_1351
• https://elektrik.media/elektroschit/uzo-v-elektrike.html
• https://EvoSnab.ru/oborudovanie/avtomatika/naznachenie-uzo
• https://first-apartment.ru/uzo-shema-podklyucheniya.html
• https://zen.yandex.ru/media/id/5ab4028148c85e41dd2e2e68/chto-takoe-uzo-v-elektrike-6123f79fef3b285db33e3d01
• https://zen.yandex.ru/media/id/5ab4028148c85e41dd2e2e68/princip-raboty-uzo-v-odnofaznoi-seti-s-zazemleniem-i-bez-pochemu-uzo-ne-vsegda-srabotaet-61609a97e2620c77118ba501

УЗО — устройство защитного отключения: назначение, принцип действия, маркировка, выбор УЗО, схемы

Зануление: принцип действия

Для чего нужно УЗО

Виды, устройство и принцип работы УЗО

Токовая отсечка

УЗО: Назначение, причины срабатывания, подключение УЗО

Что такое узо — уникальный греческий напиток

Узо — это уникальный греческий алкогольный напиток со вкусом аниса. Вот еще немного информации о национальном напитке Греции!

Все, что вам нужно знать о греческом узо

Если вы планируете поездку в Грецию, вы наверняка читали о крепком алкогольном напитке под названием Узо. Этот ликер со вкусом аниса – популярный греческий напиток, который вы найдете в каждом греческом ресторане , Супермаркет или гастрономический тур в Грецию.

Узо – продукт, полученный путем дистилляции спирта и ароматических трав. Помимо аниса, в производстве узо обычно используются такие травы, как фенхель, кориандр, корица и многие другие.

Давайте узнаем больше о производстве узо в Греции, с чем пить узо и какое узо самое лучшее в Греции!

История Узо и первая винокурня Узо

Процесс дистилляции для изготовления алкогольных напитков известен с древних времен. Есть веские доказательства того, что напиток, похожий на узо, производился во времена Византийской империи.

В период Османской империи алкогольные напитки, приготовленные методом традиционной дистилляции, были широко распространены в нескольких регионах Средиземноморья. Сюда входят современная Греция, Турция и районы Ближнего Востока.

После войны за независимость Греции, в 1821 году, производство этих напитков продолжилось в Греции. Наиболее распространенные дистиллированные напитки, ципуро и раки , изготавливались после перегонки побочных продуктов виноделия.

В 1856 году Николаос Кацарос, житель деревни Тирнавос в Фессалии, решил дополнительно перегонять партию из ципуро , и добавить немного ароматных трав для улучшения вкуса. Так родился первый узо! Сначала люди использовали слово « Ouzo » для обозначения дистиллированного напитка со вкусом аниса исключительного качества, «достаточно хорошего для экспорта».

Первая винокурня Узо существует до сих пор, и ею управляет праправнук первого производителя Узо. Другие регионы Греции, где вы можете найти узо высшего качества, включают Пломари и Митилини на острове Лесбос, Каламату, Хиос, Волос и другие места. Узо является продуктом с защищенным наименованием места происхождения и может производиться только в Греции.

Узо — исключительно греческий продукт.

Фраза «Защищенное обозначение происхождения» (ЗОП) — это тип географического указания, широко используемый в Европейском Союзе и Соединенном Королевстве.

Термин PDO предполагает, что продукт был «произведен, обработан и разработан в определенной географической области с использованием признанных ноу-хау местных производителей и ингредиентов из соответствующего региона». Вы можете прочитать больше об этом здесь.

В соответствии с этим определением это означает, что аналогичные спиртные напитки со вкусом аниса, произведенные за пределами Греции, не могут иметь маркировку «Узо».

Другими примерами греческих ЗОП продуктов являются оливки Каламата, помидоры Санторини, мастиха Хиос и наш знаменитый сыр Фета!

Из чего состоит узо

В отличие от ципуро , узо , а не является продуктом перегонки винограда. Вместо этого это промышленная смесь 100% чистого этилового спирта сельскохозяйственного происхождения, воды и ароматических веществ. В качестве основного ароматического вещества используется анис, семена анисового растения, активным соединением которого является анетол.

В соответствии с постановлением ЕС 1576/89 и законодательством Греции, чтобы продукт назывался Узо:

• , он должен быть продуктом PDO Греции
• он должен быть ароматизирован путем дистилляции или мацерации с добавлением аниса и, возможно, других трав и вкусоароматических веществ
• доля ароматизированного дистилляцией объема должна составлять не менее 20%
• готовое изделие должно иметь содержание спирта не менее 37,5%.

Марки греческого узо

На сегодняшний день в Греции насчитывается более 300 (!) производителей узо. Из них 17 находятся на острове Лесбос, который часто считают родиной узо, на долю которого приходится около 50% всего производства.

Большинство марок узо, которые вы найдете на греческом рынке, имеют содержание алкоголя 40-42% об. В зависимости от марки вкус узо различается: некоторые из них более интенсивны, острее или слаще, чем другие.

Различные травы и другие ароматизаторы вносят свой вклад в особый профиль каждого бренда. Обычно используемые ароматические вещества включают фенхель, мастику, звездчатый анис, семена солодки, кориандр, кардамон, мускатный орех, корицу и гвоздику. Также разрешено добавление красителей и подсластителей, таких как сахар.

Узо хорошего качества производится путем 100% дистилляции, как указано на этикетке. Одними из самых популярных брендов узо являются Isidorou Arvaniti (Plomari), Barbayianni, Ouzo 12, Mini, Tsantali, Babatzim и Pitsiladi.

Как производят узо

Смесь спирта, аниса и ароматических веществ помещают в специальные котлы, где перегоняют. Каждый производитель может следовать немного отличающейся процедуре, поэтому смесь может нагреваться, охлаждаться и перегоняться несколько раз.

После последней фазы процесса дистилляции продукт хранится в больших резервуарах из нержавеющей стали для отстаивания. Здесь ингредиенты рецепта смешаются и станут однородной смесью. В смесь добавляется природная вода хорошего качества, и продукт готов к розливу.

За последние десятилетия греческие производители узо разработали несколько премиальных продуктов, производимых после дальнейшей дистилляции. Этот высококачественный узо может содержать до 46-48% алкоголя и является особым сувениром из Греции.

Как пить узо

Итак, дистилляция современного узо — это довольно сложный процесс. А как насчет питья узо? Что ж, это тоже ритуал, и вы обязательно должны его попробовать, когда пойдете обедать в греческую таверну !

Большинство греков пьют узо в высоком тонком стакане с добавлением льда и воды со льдом. Как только добавляется вода, Узо становится мутным/молочно-белым, высвобождается анисовый и другие ароматы, а содержание алкоголя уменьшается. Это превращает Узо в лонг-дринк, которым можно наслаждаться часами.

Тем не менее, некоторые люди могут предпочесть пить Узо в рюмке без льда или воды. Если вы решите попробовать это прямо, делайте это очень-очень медленно. В противном случае вы обязательно почувствуете эффект Узо на следующий день – и не из приятных!

С чем пьют узо

Узо сам по себе крепкий спирт. Однако, когда его подают с ледяной водой и в сопровождении греческих закусок ( мезедес ), большинство людей находят его довольно освежающим. Лучшие мезедес пить узо включает что-либо с сильным вкусом, соленым или пряным.

Несколько примеров: морепродукты, осьминоги на гриле, жареная рыба, копченая скумбрия, сельдь и тарамосалата . Но если вы не любите морепродукты, вы можете сочетать их с острым сырным салатом ( тирокафтери ), крепкими сырами, острым перцем, колбасой и фаршированными виноградными листьями или даже орта .

Для получения дополнительных идей о том, с чем пить узо, взгляните на этот гид с 50 популярными греческими блюдами.

Самое главное, вам нужно выпить Узо с друзьями и семьей за долгим обедом или ужином. Чем больше людей, тем веселее!

Можно ли смешивать узо с другими напитками?

Смешивание узо с другими напитками — относительно новая концепция. В эти дни вы можете найти определенные коктейли и другие смешанные напитки с узо.

Самые популярные напитки для смешивания с узо включают апельсиновый сок, лимонный сок (лимонад узо), вишневый сок и кока-колу. В последнее время бармены смешивают узо с другими ингредиентами, такими как кофе, джин, томатный сок, кампари, мастиха , разные другие сладкие ликеры, и, не поверите, даже рецина вино!

Другие анисовые напитки

Итак, является ли Узо единственным греческим алкогольным напитком, ароматизированным анисом? Вообще-то, нет. Вы также можете получить

ципуро с анисом, хотя большинство греков, похоже, предпочитают ципуро без аниса.

Анисовое растение распространено в районе Средиземного моря. В результате в этом регионе производится много других напитков с похожим вкусом, например:

• Турецкий раки
• Ближневосточный Арак
• Французский пастис
• Итальянская самбука
• Швейцарский абсент
• Болгарская Мастика Пещера

А что, если вам не нравится вкус аниса? Не беспокойтесь – Греция вас прикроет! Вот все, что вам нужно знать о других напитках в Греции.

Часто задаваемые вопросы о греческом узо

Вот несколько часто задаваемых вопросов об узо:

Что такое узо?

Узо — крепкий алкогольный напиток, производимый в Греции. Он сделан из чистого этилового спирта, приправленного анисом и, возможно, другими специями. Вопреки распространенному мнению, Узо делают не из винограда!

Какой вкус узо?

Узо имеет преимущественно вкус аниса, который получают из семян аниса. Другие обычно используемые ароматические вещества включают фенхель, звездчатый анис, мастику, семена солодки, кардамон, кориандр, корицу и гвоздику.

Как пить узо?

Узо обычно подают в высоком стакане с кубиками льда и холодной водой. Греки пьют узо вместе с такими блюдами, как морепродукты, острые колбаски, сыры с сильным вкусом и тому подобными закусками. Вы также можете пить его в качестве аперитива.

Содержит ли узо сахар?

Некоторые марки узо содержат сахар или другие подсластители. Однако вы также можете найти узо без добавления подсластителей.

Как греки говорят «Ура»?

Греческое слово «ура» звучит как «Ямас». Это сокращение от фразы «Stin iyia mas», что означает «для нашего здоровья».

Другие путеводители по Греции

И теперь, когда вы знаете все об Узо, вот еще несколько путеводителей, которые вам понравятся:

• Греческие обычаи и привычки
• Советы путешественникам по Греции
• Шоппинг в Афинах
• Фильмы о Греции
• Полезные греческие слова и фразы
• Как ругаться как грек

---

Привет! Я Ванесса из Афин. Планируете ли вы попробовать узо, когда приедете в Грецию, или нет, надеюсь, вам понравилась эта статья. Если вы это сделаете, не забудьте сопровождать свой бокал узо греческой едой и отличной компанией. Ямас!

---





Что такое узо?

Что такое узо?

К Эллисон Руссо

Ищете еще один алкогольный напиток для своего репертуара аперитива? Нет? Может быть? Мы думаем, что узо, греческий ликер со вкусом аниса, станет отличным дополнением к вашему домашнему бару.

Первая винокурня узо была основана в Тирнавосе в 1856 году, после обретения Грецией независимости от Османской империи. Эй, нам тоже нужно выпить. До узо была ципуро, которая по сути является греческой граппой и восходит к 14 веку. Узо происходит от ципуро, хотя он сильно отличается по вкусу и способу производства — базовый спирт, используемый для приготовления узо, выше, чем у ципуро, а узо должен быть со вкусом аниса. Узо изготавливается из базового спирта из винограда, прежде чем он получит вкус солодки (те же ноты, которые вы найдете в абсенте или самбуке).

Происхождение названия «узо» широко оспаривается. Греческие словари логически выводят его из турецкого слова «узум», обозначающего виноград. Другие считают, что «узо» произошло от итальянского uso Massalia («для использования в Марселе»), которое ставили на экспорте из Тирнавоса в 19 веке. Это обозначение означало, что предмет был высшего качества, например, узо.

Этот ликер настолько греческий, насколько это возможно – страна имеет право маркировать узо как исключительно греческий продукт, так как он имеет защищенное обозначение происхождения и может производиться только в Греции и на Кипре. На Лесбосе есть даже музей узо. (Ходят слухи, что они предлагают дегустационные туры.)

Узо перегоняется в медных перегонных кубах крепостью 96% и приправляется анисом и иногда специями, такими как кориандр, фенхель, кардамон, гвоздика и корица. Это создает раствор, называемый дрожжами для узо, который затем перегоняют в течение нескольких часов, получая крепость около 40%. По закону готовый продукт должен содержать не менее 20% исходных дрожжей для узо и иметь крепость не менее 37,5%.

Узо традиционно смешивают с водой и подают со льдом, что придает ему мутно-белый цвет благодаря маслам аниса. Вы также можете пить его прямо из рюмки. Вы можете найти узери по всей Греции, небольшие рестораны, где подают узо с традиционной средиземноморской кухней. Этот аперитив лучше всего пить с греческими блюдами, такими как кальмары, осьминоги, сыр фета, жареные кабачки и оливки. Поскольку содержание алкоголя настолько велико, считается дурным вкусом пить его, когда вы ничего не едите (это правило, с которым я могу согласиться).

В других странах узо часто подают охлажденным еще до начала трапезы. Поговорим о начале вечеринки!

Рецепт печати

Мятный лимонад узо

Порции

коктейль Метрическая система США Империал

Порции коктейль Метрическая система США Империал

Ингредиенты

Инструкции

Смешайте мяту, сахар и лимонный сок на дне шейкера.

ДОБАВЬТЕ узо и встряхните.

ПРОТРЕТЬТЕ через наполненный льдом стакан и долейте содовой.

ГАРНИР долькой лимона.

Ингредиенты

Инструкции Смешайте мяту, сахар и лимонный сок на дне шейкера. You may also like Updated on 05.12.202211.02.2023 Дизайн гостиной спальни фото в квартире: Журнал о дизайне интерьеров и ремонте Идеи вашего дома — IVD.ru Updated on 01.02.202316.04.2023 Потолок матовый фото: Матовые натяжные потолки белые, бесшовные, фото и стоимость Updated on 12.02.202323.04.2023 Лавочки размеры: высота садовых лавочек и стандартная ширина лавок, стандарты уличной скамьи для дачи и скамеек в парилке, ГОСТ Updated on 26.04.202305.05.2023 Смешение стилей: эклектика, фьюжн и китч – особенности дизайна, фото интерьера в смешанном стиле Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Name* Email* Website
