подробная инструкция, чертежи и схемы, размер, фото

Атрибутом для полноценного отдыха на собственном участке являются беседки. Такие постройки — любимые места для досуга как для вас, так и для ваших гостей. Летом в сооружении можно провести время с книгой, укрыться от дождя во время пикника или устраивать семейные чаепития, а зимой можно готовить шашлыки. Перед тем как построить беседку своими руками из дерева, изучите алгоритм строительства и особенности подбора древесины.

Содержание

  • 1 Особенности и преимущества
  • 2 Разнообразие видов
    • 2.1 Пергола
    • 2.2 Беседки-павильоны
  • 3 Стили беседок
  • 4 Форма конструкции
  • 5 Как сделать беседку своими руками
    • 5.1 Чертеж
    • 5.2 Пошаговая инструкция с фото
  • 6 Самостоятельное изготовление
  • 7 Подготовка
    • 7.1 Выбор материалов
    • 7.2 Расчеты
  • 8 Строительство
    • 8.1 Возведение фундамента
    • 8. 2 Подготовка древесины
    • 8.3 Нижняя обвязка
    • 8.4 Каркас и верхняя обвязка
    • 8.5 Пол
    • 8.6 Крыша
    • 8.7 Декоративная отделка
  • 9 Эскизы беседок с чертежами и размерами
    • 9.1 Простая беседка из дерева
    • 9.2 Беседка в китайском стиле (с чертежами и размерами)
    • 9.3 Большая беседка на фундаменте
    • 9.4 Чертеж беседки качели
  • 10 Фото оригинальных беседок из дерева без чертежей
  • 11 В заключение

Особенности и преимущества

Дополнительная постройка на участке необходима, чтобы прочувствовать прелести проживания на своей территории. Беседка для близких и гостей будет востребована для активного отдыха на свежем воздухе круглый год.

Деревянная беседка рядом с жилым домом – это:

  • проведение обедов на воздухе;
  • место для сбора родных и друзей для семейных праздников;
  • сооружение, которое защищает от осадков и яркого солнца;
  • архитектурный элемент садового дизайна.

Зимой строение можно использовать для установки мангала и приготовления шашлыка.

Беседки для частного участка классифицируют по функциям и типу стройматериалов. На частных территориях строят:

  1. Металлические беседки. Для сооружения кованых строений необходимо задействовать сварочный аппарат, инструменты для резки, обработки металла, поэтому сооружение кованой конструкции требует мастерства в работе с железом. Возможна сборка секциями. Такой процесс занимает не более 2-3 дней. Строение также не требует мощного фундамента, пожаробезопасно, не гниет. Недостатками являются высокая цена и подверженность материала коррозии. Поэтому сразу после постройки необходимо зачистить имеющиеся коррозионные поражения и нанести защитный слой краски по всей поверхности.
  2. Поликарбонатные беседки. Строения из поликарбоната стали появляться на загородных участках сравнительно недавно. Стройка занимает 1-2 дня. Достаточно установить каркас, роль которого могут выполнить деревянные брусья и закрепить листы поликарбоната. В качестве крыши применяют также листы из полимерных материалов. Рынок строительных материалов предлагает поликарбонат разных цветов. Вы можете получить просторное светлое строение, которое можно построить всего за несколько часов, имеет небольшой вес, легко демонтируется и требует минимальных денежных трат.
  3. Комбинированные сочетания. Беседки можно построить из разных сочетаний материалов для стен. Например, камня, металла, поликарбоната, кирпича, дерева, стекла. Тип фундамента будет зависеть от того, какую нагрузку будет нести участок, массы строения, типа грунта.
  4. Кирпичные беседки. Для строительства из кирпича необходимо побеспокоиться об основании, на котором будут строиться стены, чтобы во время подвижки грунта, кладка не испытывала перекоса и не углублялась со сходом снега. Трудоемкий процесс укладки кирпича потребует также сноровки работы с бетонным раствором.
  5. Каменные беседки. Чаще камень используют на этапе финишной отделки. Основанием под стены может послужить брус, металл или кирпич. Оформление камнем потребует усилий и навыков. Это затратный вариант. При планировании строительства из камня, побеспокойтесь заранее о фундаменте.
  6. Деревянные беседки. Это самый популярный вид открытых конструкций для отдыха на загородных участках. Строить из дерева просто. Процесс потребует минимум навыков и строительный инструментов. Деревянные конструкции не требуют мощного основания, поэтому под строение достаточно установить бетонные блоки, мелкозаглубленный заливной фундамент или бетонная плита. Кровельный материал может быть любым. Возведенное строение нужно пропитать составами, защищающими материал от насекомых, воздействия осадков, огнезащитными средствами. Достоинством такой постройки является простота возведения и возможность сделать сооружение любой формы. Недостаток деревянных строений — недолговечность.

Существует огромное множество форм беседок, в которых вы можете предусмотреть зону отдыха, локацию с мангалом и барбекю.

Разнообразие видов

Вы можете построить на своем участке классическую деревянную беседку из реек, а можете возвести элегантное строение в восточной формы. Рассмотрим основные формы. Чаще всего это прямоугольные конструкции, круглые или многранники.

Важно!

При выборе типа и стиля беседки отталкивайтесь от основного вида участка, жилого здания, архитектуры остальных сооружений.

Пергола

Самый простой вид беседки. Открытое строение в виде скамейки и возведенного над нею навеса. Недостатком является невозможность укрыться от ветра или косого дождя. Не требует фундамента.

Беседки-павильоны

Это полноценные строения со стенами, полом и крышей, которые классифицируют на:

  • обычные крытые строения со сплошной крышей и стенами различной конструкции. Классические дачные павильоны могут быть до половины высоты иметь сплошные стены из дерева, металла или кирпича. Верхний сегмент оставляют открытым, оформляют ковкой, реечной решеткой, закрывают поликарбонатом, стеклом или стеклопластиком;
  • гриль-беседки или шашлычницы – подразумевает установку специальных приспособлений для приготовления блюд на мангале или барбекю. Необходимо обеспечить эффективную вентиляцию и дымоотвод для комфортного нахождения людей внутри. Также возможно установить шкафчики для посуды и стол для работы с продуктами. Отдельно организуют место для отдыха. Это могут быть стационарные или мобильные скамейки со столом.

Сделайте выбор вида будущего строения из дерева, чтобы сделать точные расчеты количества необходимых материалов и наметить алгоритм строительства.

Стили беседок

Существуют различные стили, в которых строят беседки из дерева на участках. Выберите, какой вариант устроит всю семью:

  • Сооружения для отдыха в экостиле представляют строения с использованием растений и деревьев в качестве каркаса и оформления. Например, металлоконструкции или деревянного каркаса можно укрыть среди плодовых деревьев. Роль крыши может выполнить прозрачный поликарбонат или другой материал. Стены организуют из вьющихся растений: лианы, плющ, хмель, дикий виноград, жимолость. Зимой такое строение использовать не удастся.
  • Деревенский или классический стиль – это простой прямоугольный вариант конструкции, представляющий собой сплошную покатую или двускатную крышу и частично сплошные стены. Как правило, стены закрыты только наполовину, верхний сегмент открыт или оформлен рейками. Это позволит любоваться видом цветущего сада или наблюдать за природой.
  • Восточный стиль – оригинальные дизайнерские беседки, в которых основным акцентом является форма крыши. Кровлю, как правило, укладывают на стропила, имеющие изгиб к краю. Дополнительно сооружение оформляют декоративными элементами в восточном стиле. Наиболее часто для постройки используется дерево или камень.

Сделайте деревянную беседку на даче в популярном стиле «деревенском» и «экостиль».

Форма конструкции

Деревянные беседки на участке строят различных форм. Самый простой вариант – навес, который устанавливают на два или четыре столба. Конструкции также можно построить сложной формы – в виде прямоугольной постройки или многоугольного сооружения.

Выберите форму сооружения, чтобы сделать чертеж, по которому будете строить фундамент, возводить стены, монтировать кровлю. Основание должно повторять периметр. Крыша может быть односкатной, двускатной, сложной, многогранной.

Как сделать беседку своими руками

Как и любая постройка, возведение беседки требует определенных навыков. Но при соблюдении технологий и порядка выполнения действий вы сможете построить место для отдыха самостоятельно.

Основными этапами при планировании являются:

  • определение места возведения;
  • выбор материала;
  • составление чертежа;
  • строительство.

Место для строительства лучше выбрать открытое, удаленное от дома и других построек. Продумайте пути подхода к сооружению. Важно, чтобы пройти к строению было легко, не вытаптывая газон или цветники.

Чертеж

Перед строительством беседки необходимо сделать чертеж будущего строения, который учитывает форму, тип фундамента и кровли. Используйте для черчения тетрадную или миллиметровую бумагу. Проект готовьте с соблюдением следующих аспектов:

  • нанесите с соблюдением масштаба эскиз беседки в трех видах – сбоку, с фасада, сверху;
  • на чертеже укажите размеры фундамента, в том числе его заглубление;
  • начертите на эскизе крышу.
  • проект в виде чертежа делайте с нанесением размеров – высоты, ширины, дины каждого элемента;
  • укажите на эскизе расположение дверей, окон, дымохода, крыльца.

Если вы владеете навыками рисования в специальных программах, воспользуйтесь этим умением. Это позволит сделать точный чертеж беседки со всех сторон, подробного плана строения и изображения постройки в 3D-проекции.

Пошаговая инструкция с фото

Самостоятельное проектирование на бумаге делайте в следующей последовательности. Подготовьте чертежную линейку, простой карандаш, ластик, миллиметровую бумагу или ватман:

Рассчитайте масштаб, в котором будет произведен чертеж.

Распределите место на бумаге для нанесения основных видов беседки.

Начертите фасад сооружения.

Нанесите эскиз постройки сбоку.

Нарисуйте вид сверху и план постройки с нанесением внутренних элементов.

По возможности изобразите строение под углом, чтобы отобразить больше сторон. Для этого начертите основные оси координат, по которым нанесите длину и высоту с соблюдением масштаба.

Самостоятельное изготовление

Постройку деревянной беседки своими руками следует начать с проектирования, которое поможет сделать точный расчет необходимых материалов, определить тип фундамента, рассчитать угол наклона кровли, указать основные несущие элементы.

Самостоятельное строительство деревянной беседки проведите в следующей очередности:

  1. Подготовка чертежа.
  2. Расчеты количества строительных материалов.
  3. Закупка всего необходимого.
  4. Выбор места на участке.
  5. Подготовка территории.
  6. Возведение фундамента.
  7. Постройка стен.
  8. Монтаж крыши.
  9. Обустройство внутреннего пространства.
  10. Декорирование.

Оптимальное время для строительства – теплый сезон. Начинайте все мероприятия с наступлением устойчивого тепла и после подсыхания почвы.

Подготовка

Разнообразие материалов на строительном рынке позволяет воплотить любую вашу задумку. Останется дело за техникой выполнения строительства, которая будет зависеть только от ваших навыков и опыта обращения с инструментом.

Древесина является самым популярным материалом при строительстве дачных беседок. Этому способствует цена, эстетическая привлекательность, простота строительных работ и ненадобность мощного фундамента. Материалы для строительства зависят от типа возводимого строения. Вы можете комбинировать древесину с:

  • металлом;
  • поликарбонатом;
  • кирпичом;
  • стеклом;
  • камнем.

Часто экономные хозяева применяют в возведении дачной легкой постройки для отдыха все подручные материалы, а также остатки досок, кровли, поликарбоната после проведения ремонтных и строительных работ на участке.

Выбор материалов

Для кровли подойдет рубероид, различные виды черепиц, шифер, металлический лист, ондулин, полимерные материалы, профнастил.

При покупке деревянных материалов для строительстве беседки учтите:

  • покупайте весь объем из одной партии. Все элементы будут иметь одинаковую степень влажности;
  • осмотрите древесину на предмет отсутствия деформаций, грибковых поражений, сколов, трещины;
  • все доски для строительства должны быть в одной цветовой гамме и изготовлены из одной породы или вида деревьев.

В качестве основания возводят фундаменты различного вида – бетонные ленточные или монолитные — для больших и массивных конструкций, блочные, свайно-винтовые или столбчатые – для легких построек, имеющих небольшой вес.

Расчеты

Для расчетов необходимых материалов вы воспользуйтесь готовыми вариантами проектов и приведенными сметами. При самостоятельном подсчете сделайте подробную калькуляцию всех основных этапов:

  • фундамент – доски для опалубки, цемент, песок, блоки, винтовые сваи, кирпич;
  • стены – несущие столбы, брусья, доски, рейки;
  • окна – стекло, поликарбонат или рейки;
  • дверные проемы – дверные полотна, створки;
  • крыша – доски для стропильной системы, кровельный материал;
  • отделочные материалы;
  • мебель.

При расчете сметы укажите элементы внутреннего обустройства – скамейки, шкафчики, дымоход, мангал, столы и т. д.

Строительство

Самостоятельно строить деревянную беседку можно одному, но удобнее возводить постройку вдвоем или втроем. Для строительных работ вам понадобятся следующие инструменты:

  • лопаты для подготовки площадки;
  • веревка и колышки для нанесения разметки;
  • ножовка;
  • бензопила;
  • молоток;
  • шуруповерт;
  • дрель;
  • уровень;
  • строительная рулетка;
  • карандаш или маркер для нанесения меток.

Перед началом строительства позаботьтесь о спецодежде – робе, головных уборах, перчатках, удобной обуви.

Возведение фундамента

Перед строительством фундамента необходимо подготовить территорию под будущую деревянную беседку. В зависимости от веса будущего строения возводите:

  • ленточный фундамент под бревенчатую или брусчатую постройку;
  • блочное основание под деревянное строение небольшого веса;
  • винтовые металлические сваи под легкую беседку из досок и других легких материалов.

Снесите ненужные постройки, выкорчуйте кусты и деревья в локации строительства. Разровняйте площадку, выкопайте почву под фундамент. Для этого снимите дерн, выкопайте ров или углубления в зависимости от типа основания. Для свайно-винтового фундамента удалять дерновое покрытие не нужно.

Подготовка древесины

Чтобы продлить срок службы и сохранить внешний вид древесины, позаботьтесь о приобретении специальных растворов, которые:

  • уберегут постройку от погодных условий;
  • защитят дерево от влажности, грибка и паразитов;
  • сохранят внешний привлекательный вид древесины;
  • предотвратят возгорание материала.

Для обработки деревянных элементов купите антипиреновые составы, противогрибковые пропитки и другие растворы. Нанесите на дерево средства кисточкой в 2-3 приема в зависимости от впитывания. Каждый слой наносите после полного высыхания предыдущего.

Нижняя обвязка

Поверх фундамента необходимо уложить ростверк. Для этого нужно закупить бревна, брус или металлическую чугунную трубу. Итак конструкция равномерно распределит вес всей постройки на основание.

Если нижние элементы изготовлены из дерева, их необходимо тщательно пропитать составами от вредителей, грибка и влажности. Ростверк из древесины выполняют из бревен или брусьев большого сечения. Для легких построек купите брусок 20 х 20, для бревенчатых беседок приобретите бревна минимальным диаметром 22 см.

Между основанием и нижним венцом, уложенным на ростверк, проложите слой гидроизоляции или рубероид. Это сохранит элементы от разрушения и позволит в последующем при необходимости заменить обвязку.

Каркас и верхняя обвязка

На обвязку установите основные несущие элементы – столбы или брусья, обработанные пропиткой. Для надежности конструкции закрепите опоры уголками, нагелями или винтовыми крепежными элементами. Соедините столбы снизу и сверху поперечинами для устойчивости постройки.

Следующим этапом строительства является возведение стен. Классические беседки строят до половины высоты постройки из досок, бревен или бруска. Верхнюю часть конструкции оставляют открытой, чтобы сохранить обзор на участок и природу, сооружают окна или монтируют верхние сегменты стен из прозрачных материалов, решетки из реек.

Пол

Пол в беседке следует уложить из практичных и долговечных материалов – черновой пропитанной доски, деревянных пиломатериалов, обработанных растворами. Не следует монтировать поверх дощатого пола фанеру, линолеум, кафель. Поверхности из этих материалов легко убирать, но передвижением по ним травмоопасно в холодное и влажное время.

Поверх ростверка уложите настил из черновой доски. Для этого необязательно покупать строганный пиломатериал. Запаситесь элементами для чернового пола толщиной не менее 20 мм. Крепите доски к ростверку или нижней обвязке шурупами или гвоздями. Наверх застелите дощатую поверхность из дерева толщиной не менее 10-15 мм укладкой шип-паз.

Крыша

При строительстве крыши деревянной беседки учтите, если проектом предусмотрен дымоход. После постройки стен приступите к монтажу крыши по следующему алгоритму:

  • на верхнюю обвязку смонтируйте стропильную систему;
  • уложите обрешетку;
  • надежно закрепите все элементы;
  • поверх стропил уложите кровельный материал – шифер, рубероид, ондулин, черепицу.

Толщина досок для стропил зависит от массы кровли. Учтите угол наклона для беспрепятственного схода осадков.

Декоративная отделка

Открытые участки беседок можно декорировать живыми растениями. Эту роль могут выполнить вьющиеся декоративные растения: плющ, хмель, вьюнок. Также эффектны стены из реек, расположенных под прямым углом или под углом 45 градусов.

Очень уютно смотрится деревянная, плетеная мебель. Следует обработать такие элементы защитными составами, чтобы избежать пагубного воздействия осадков, прямых солнечных лучей, перепадов влажности и температур. К тому же мобильная мебель может быть перенесена на зимний сезон в закрытое помещение, что продлит срок ее эксплуатации.

Приложите к возведению беседки всю свою фантазию. Организация электричества создаст дополнительный комфорт, позволяющий отдыхать всей семьей и гостями с наступлением сумерек, использовать кухонную технику при приготовлении блюд, слушать музыку или устраивать танцы.

Эскизы беседок с чертежами и размерами

Воспользуйтесь готовыми проектами беседок для дачи своими руками из дерева, фото, чертежами и описанием хода работы, которые подготовлены инженерами-строительными с профильным образованием. На эскизах учтены все необходимые несущие элементы, стены, крыша, отделка. В подборке собраны варианты самых популярных строений.

Простая беседка из дерева

Деревянная постройка для отдыха простой формы имеет прямоугольную форму. Достоинствами возведения конструкции такого типа являются:

  • простота возведения;
  • экономный расход строительных материалов;
  • быстрота строительного процесса.

Для возведения простой беседки не требуется специальных строительных навыков. Вы можете построить конструкцию за один день.

Беседка в китайском стиле (с чертежами и размерами)

Для китайской беседки характерны следующие аспекты:

  • конструкция имеет сложную многогранную, прямоугольную или круглую форму;
  • кровлю постройки возводят по плавным линиям;
  • все элементы не перегружают общую архитектуру.

При проектировании учтите важный нюанс – конструкция должна напоминать пагоду.

Большая беседка на фундаменте

Постройки большого размера требуют возведения мощного основания. Чаще всего нижние части конструкции выполняют из дерева или бруса. Преимуществами строительства беседки большого размера являются:

  • долговечность строения;
  • возможность обустройства внутри пространства под летнюю кухню;
  • наличие места для установки камина, коптильни, мангала;
  • большая полезная площадь для размещения гостей и проведения мероприятий.

Следует учесть, что для постройки строения большого размера потребуется больше времени для заливки и полного высыхания фундамента. Необходимо привлечение минимум двоих работников для работы с тяжеловесными элементами.

Чертеж беседки качели

Одним из самых популярных и быстровозводимых вариантов является сооружение беседки с качелями. Простая конструкция представляет собой навес на двух или четырех столбах, которые вкапывают в грунт или крепят к основанию. На верхней обвязке устанавливают поперечину, которая будет держать качели.

Качели служат скамейкой для отдыхающих, а навес защищает от палящего солнца или осадков. Вы можете установить в конструкцию готовый элемент из металла или самостоятельно смонтировать скамейку, которая будет раскачиваться на цепях или прочной веревке.

Фото оригинальных беседок из дерева без чертежей

Строительство беседки на собственном участке можно выполнить с воплощением самых оригинальных идей. Соорудите надежный деревянный каркас на надежном основании, внутри которого вы можете грамотно распланировать пространство, обустроить комфортное место для отдыха или готовки блюд на огне.

Законченный вид и оригинальность беседкам, возведенным собственноручно, придает интересное декорирование. Вы можете проявить здесь различные фантазии – от окрашивания деревянных элементов до разведения живой зелени.

В заключение

На участке рядом с домом следует распланировать не только зоны для растениеводства и огородничества, но и предусмотреть территорию для отдыха. Легкие постройки-укрытия станут излюбленным местом для семьи и друзей. Перед тем как построить беседку своими руками, сделайте проект будущего строения и точный подсчет необходимых материалов.

видео-инструкция по монтажу своими руками, особенности конструкций с мангалом, размеры, чертежи, цена, фото

Статьи

Любая строительная работа, в том числе и возведение беседки, начинается с подготовки проекта. Именно на этом этапе определяются все параметры и внешний вид будущего строения, поэтому подходить к нему необходимо очень ответственно. Ниже мы подробно рассмотрим как самостоятельно составить проект деревянной беседки.

Проект беседки с двускатной крышей

Основные моменты проекта

Прежде чем составить чертеж беседки из дерева необходимо иметь представление, какой будет постройка.

В частности, надо определиться с такими ее моментами, как:

  • Форма.
  • Размеры.
  • Тип крыши.
  • В какое время года будет эксплуатироваться место отдыха.

Ниже подробней ознакомимся с наиболее распространенными вариантами беседок.

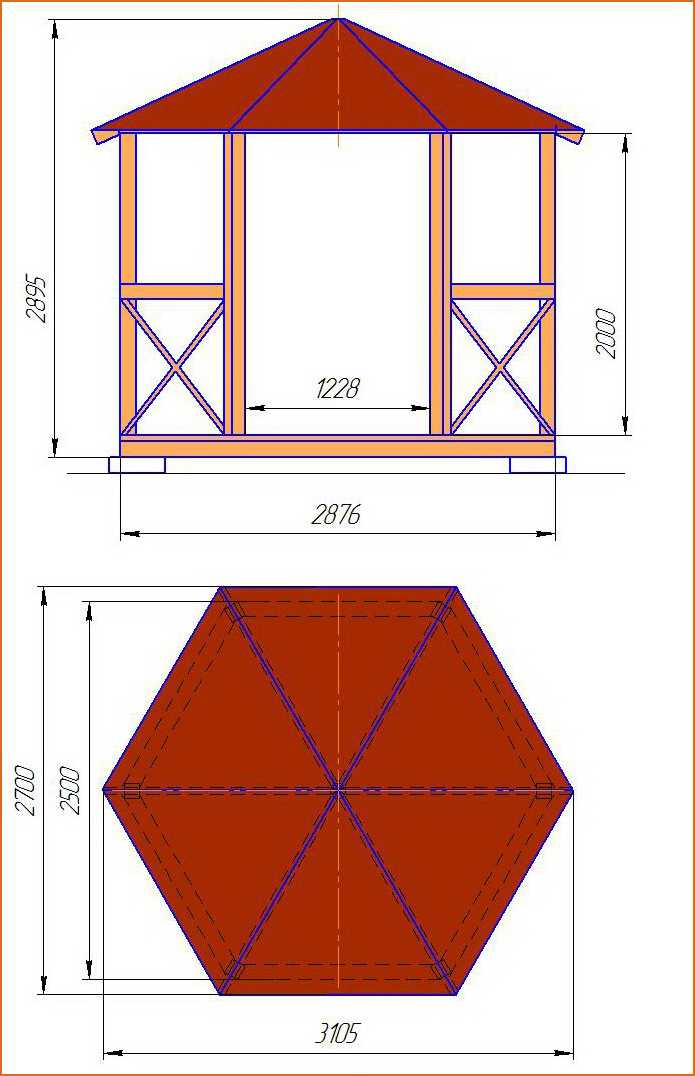

Проект шестиугольной беседки

Форма и размеры

Форма может быть прямоугольной (квадратной) либо многоугольной – существуют шести- или даже восьмиугольные конструкции. При выборе формы следует ориентироваться не только на собственные предпочтения, но и практичность строения.

Если участок небольшой и присутствует необходимость экономить его площадь, то отличным вариантом будет угловая беседка. Если же планируется обустроить место отдыха в центре участка, к примеру, в саду или на берегу водоема, то хорошо будет смотреться многоугольная конструкция.

Тем, кто подобным строительством занимается впервые, можно порекомендовать выполнить своими руками прямоугольное сооружение так как оно является наиболее простым в плане реализации.

Что касается размеров, то они зависят от ряда факторов:

  • Количества отдыхающих.
  • Размеров участка.
  • Предназначения места отдыха.

Если беседка будет использоваться как место, где можно скрыться от солнца, отдохнуть после рабочего дня или просто посидеть на свежем воздухе с книгой или ноутбуком в руках, то слишком большие ее размеры ни к чему. Но если планируется использовать ее как место для проведения пикников, отдыха с семьей или друзьями, то следует обратить внимание на проекты беседок из дерева с мангалом, причем строение должно быть достаточно просторным.

Пример открытой деревянной беседки

Тип

Далее нужно определиться с типом строения, который может быть следующим:

ТипОсобенности
Открытая беседкаКонструкция напоминает навес, так как состоит из крыши и опорных столбов, на которые она опирается. Является отличным вариантом для летнего использования. Единственное, следует учитывать, что такое место отдыха не защищает от сильных осадков и порывов ветра.
ЗакрытаяВ этом случае строение имеет сплошные стены и даже застекленные окна. Благодаря этому беседка может защитить от или даже холода, к примеру, если установить в ней обогреватель. Особенностью таких строений также является наличие пола, который, как правило, выполнен из досок.

Такой конструкции следует отдать предпочтение, если вы планируете использовать ее не только летом, но и весной или осенью.

На фото — закрытая конструкция

Крыша

Выбору крыши необходимо уделить не меньше внимания, чем форме или типу каркаса. Дело в том, что именно крыша во многом формирует дизайн будущей постройки. Поэтому при выборе типа кровли следует ориентироваться на окружающий экстерьер участка и архитектуру стоящих рядом строений.

Беседка должна гармонично вписываться в общую картину. Кроме того, от типа кровли зависит, насколько сложной она получится в плане реализации. Новичкам можно порекомендовать выполнить простую односкатную или двухскатную крышу.

Эскиз двускатной крыши

Если же опыт подобных работ уже имеется, можно выполнить строение с более сложной четырехскатной или даже многоугольной крышей.

Обратите внимание!
Проекты деревянных беседок с мангалом должны описывать конструкцию прохода дымоходной трубы через крышу беседки.
Причем, проход должен быть пожаробезопасным и при этом герметичным.
Что касается конструкции самой кровли, то она может быть любой.

Трехмерный проект нижней части конструкции

Составление чертежа

После того как со всеми основными моментами проекта вы определитесь, можно приступать к составлению чертежей.

Причем желательно сделать их не менее трех:

  • Чертеж нижней части – на нем должно быть изображено основание, опорные столбы и их обвязка. Если строение будет иметь пол, то его конструкция также должна быть подробно описана.

Модель каркаса

  • Средняя часть – на этом чертеже следует отобразить каркас строения с основанием крыши. Также можно изобразить ограждение, расположение лавочек и прочие детали.
  • Верхняя часть – чертеж должен описывать конструкцию крыши — стропильную систему и прочие нюансы кровли.

Совет!
Для подготовки собственного проекта беседки можно обратиться за помощью к специалистам.
Единственное, надо иметь в виду, что цена их услуг может быть довольно высокой.

В качестве примера рассмотрим проект простого летнего навеса из дерева прямоугольной формы.

Данная конструкция состоит из следующих элементов:

  • Опорных столбов — служат основой конструкции. В качестве столбов обычно используют деревянный брус. Столбы обязательно вкапываются на глубину промерзания грунта и бетонируются.
  • Обвязки – представляет собой поперечины, которые соединяют между собой все столбы. Как правило, обвязка выполняется сверху по периметру и снизу с трех сторон. Помимо обвязки, опоры могут соединяться между собой ограждением.
  • Пол – проще всего использовать тротуарную плитку или просто присыпать грунт песком. При желании можно сделать дощатый пол, который стелется на лаги. Последние крепятся к нижней обвязке при помощи уголков и саморезов.
  • Кровли – наиболее простая односкатная крыша основывается на обвязке опорных столбов. Если кровля односкатная, то необходимо, чтобы задние столбы были незначительно ниже передних, что обеспечит крыше необходимый скат. В качестве кровельного покрытия может использоваться профнастил, шифер, любо любой другой материал.

Если кровля будет двухскатная, то в ее основе лежат стропильные фермы, образованные двумя стропильными ногами, которые соединяются друг с другом в коньковом узле. Все стропильные фермы объединены коньковым прогоном, а также обрешеткой, к которой будет крепиться кровельное покрытие.

Готовая беседка с двухскатной крышей

Чтобы правильно составить проект, можно предварительно изучить существующие чертежи деревянных беседок. На их основе будет гораздо проще выполнить собственный чертеж.

Совет!
Для составления проекта можно воспользоваться специальным ПО, таким как ArchiCAD или AutoCAD.
Они позволяют не только выполнить чертежи, но и заранее увидеть, как будет смотреться беседка.

В интернете можно найти различные чертежи беседок из дерева с размерами, некоторые имеются и на нашем строительном портале. Главное – подыскать проект, максимально отвечающий вашим пожеланиям.

Надо сказать, что совершенно не обязательно выполнять чертежи с высокой точностью, в масштабе. Главное, чтобы они подробно описывали все особенности конструкции и содержали размеры деталей в миллиметрах. Это значительно упростит дальнейшее строительство.

Вывод

Составление проекта беседки является несложной задачей. Однако, для этого необходимо заранее определиться со всеми нюансами будущего сооружения, а также ознакомиться с конструкционными особенностями существующих беседок.

Из видео в этой статье можно получить дополнительную полезную информацию по озвученной теме.

Деревянный каркасный павильон — План садовой беседки, чертеж —

22 января 2023 г.

Построй свой собственный Садовый павильон с деревянным каркасом . Планы доступны для скачивания в формате PDF.

Часть 1 из 3

Смотрите видео с инструкциями.

Мы хотели построить открытую конструкцию, которая станет центральной частью нашего сада и тенистым местом для сидения, работы или общения. Я хотел, чтобы он был построен в стиле деревянного каркаса с простой столяркой и стойками 10 на 10 центров.


Деревянный каркасный павильон Беседка для сада или двора – часть 1 из 3

Посмотрите это видео на YouTube.

Вот 3D-модель, которую я создал в Sketchup.

Деревянный каркасный павильон с центрами 10 футов на 10 футов

Пиковая высота павильона составляет 11 футов 3 дюйма. Большая покатая односкатная крыша обращена на юг, а другая крыша меньшего размера спереди обращена на север с отверстием типа фонаря наверху. Строение построено из красного кедра и пихты и покрыто металлической крышей.

Высота пика 11’3″

Я добавлю водосточный желоб сзади, чтобы собирать воду для сада. Стропила и концы балок имеют профиль в виде четверти эллипса, как и дровяной сарай, который я построил ранее летом. Высота над головой составляет 7 футов, и в будущем я добавлю деревянную палубу или бетонный внутренний дворик.

Четыре стойки из красного кедра 6×6 на оцинкованных седлах

Стойки будут установлены на оцинкованных металлических опорах, прикрепленных к анкерному болту, встроенному в бетонную опору размером 9×9 дюймов. Фундаменты выкапываются ниже линии промерзания и располагаются на слое твердой глины.

Боковые обвязки из красного кедра 2×8 заходят за передние стойки

Соединяют стойки боковые обвязки 2×8. Они выходят за передние стойки.

Верхние балки 6×6 и передние балки крыши 2×8

Это позволит мне построить небольшую переднюю секцию крыши под углом к ​​основной крыше.

Консоли передней секции крыши с боковыми обвязками

Модель CAD – Балки

Верхом стоек являются две балки 6×6. Пара балок 2×8 будет поддерживать переднюю часть крыши.

Стропила основной крыши 2х8 пихта

14 изогнутых угловых распорок придают жесткость раме. Стропила 2 × 8 охватывают верхние балки с добавлением между ними блоков для поперечной прочности.

Главные стропила имеют опорные блоки из ели 2×6 между каждыми

Над передними балками сидят стропила 2×6, увенчанные обвязками 1×6.

Основная обвязка крыши кедр 1х8

Сзади у меня есть обвязка 1х8 поверх основных стропил крыши.

Листы жестяной кровли

Обе крыши обшиваю кедром 1х4 перед установкой толя и металлочерепицы.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Большинство из них являются партнерскими ссылками, поэтому, если вы покупаете по этим ссылкам, я получаю от этого небольшую прибыль. И большое СПАСИБО, если вы решите поддержать меня таким образом!

Страницы: 1 2 3

Получите план садового павильона:

Пожалуйста, закрепите это на доске Pinterest по вашему выбору см. список инструментов, которыми я регулярно пользуюсь.

Спасибо!

Комплекты деревянных беседок — Wood’s Shop

Недорогие, простые в сборке комплекты беседок продаются здесь, чтобы построить для вас идеальную беседку.

Купить комплекты деревянных беседок, изготовленных экспертами

Строительство беседки по доступной цене — не шутка. Считайте наборы для беседок своими руками лучшим решением. Будь то шестигранная или прямоугольная, вы можете построить желаемую беседку в своем собственном стиле и размере.

Готовые к установке комплекты для беседки на WoodsShop изготовлены специалистами с использованием высококачественных материалов, что обеспечивает качество сборки выше среднего.

Просто выберите желаемый стиль беседки, соберите детали и создайте индивидуальную беседку с нуля.

Сделайте долгосрочную инвестицию в задний двор или сад вашего дома сегодня и сэкономьте большие деньги.

(619) 462-9663

Ознакомьтесь с моделями наших деревянных беседок

Комплекты беседок — гордость WoodsShop

Вам нужен приют, чтобы проводить время за чтением книги? Удобное место для праздника с друзьями и семьей. Беседка — ценное сооружение для вашего открытого жилого пространства на заднем дворе, в саду или на террасе.

Наборы для беседки в WoodsShop предлагают вам возможность индивидуальной настройки беседки. Каждый комплект изготавливается вручную из красного дерева высочайшего качества, чтобы обеспечить прочную, стабильную и устойчивую к атмосферным воздействиям конструкцию заднего двора.

Теперь не нужно резать и измерять пиломатериалы, все, что вам нужно, это стильный комплект для беседки, чтобы получить красивую беседку такой, какой вы ее хотите.

WoodsShop гордится тем, что меняет жизнь с помощью непревзойденных деревянных беседок.

О чем следует помнить при строительстве беседки своими руками

Купив комплект беседки, вы можете построить ее самостоятельно или нанять кого-нибудь, кто сделает это за вас. Если вы решили построить беседку своими руками, обратите внимание на несколько советов по сборке:

  • Оцените сложность строительства
  • Не делай этого в одиночку
  • Следуйте инструкциям по сборке
  • Обеспечить ровную поверхность

Почему WoodsShop для комплекта беседки?

Бюджет, стиль и время сборки — это лишь некоторые из факторов, которые вы всегда принимаете во внимание, когда вам трудно купить комплект для беседки. Наши специалисты по беседкам имеют это в виду, чтобы предложить вам:

  • Бюджетная цена
  • Диапазон размеров и стилей
  • Быстрая сборка и простые инструкции
  • Полный комплект оборудования
  • Испытано на качество и стабильность

WoodsShop Изготовление беседки по индивидуальному заказу направлено на то, чтобы вы тратили меньше времени на ее строительство и больше времени на удовольствие.

Часто задаваемые вопросы о комплектах для беседки

Сколько стоит комплект для деревянной беседки?

Стоимость комплекта деревянной беседки зависит от различных факторов, таких как стиль, форма и выбранные вами материалы. На цену также могут повлиять любые дополнения к вашей беседке, такие как боковые стены, напольные покрытия или крыши.

Повышает ли ценность беседка ваш дом?

Беседка украсит ваш сад, придаст вашему дому уют и органично впишется в ваше открытое пространство.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
