Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

1. Банная печь из металла: актуальность темы
2. Современные металлические печи: особенности конструкции
3. Разновидности банных печей из металла
4. Банные печи из металла: преимущества и недостатки
5. Форма банной печи: на что обратить внимание?
6. Изготовление металлической печи для бани: поиск возможных вариантов
7. Изготовление металлической печи своими руками: пошаговая инструкция
8. Установка банной печи: на что обратить внимание?



Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара.

В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров.

Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

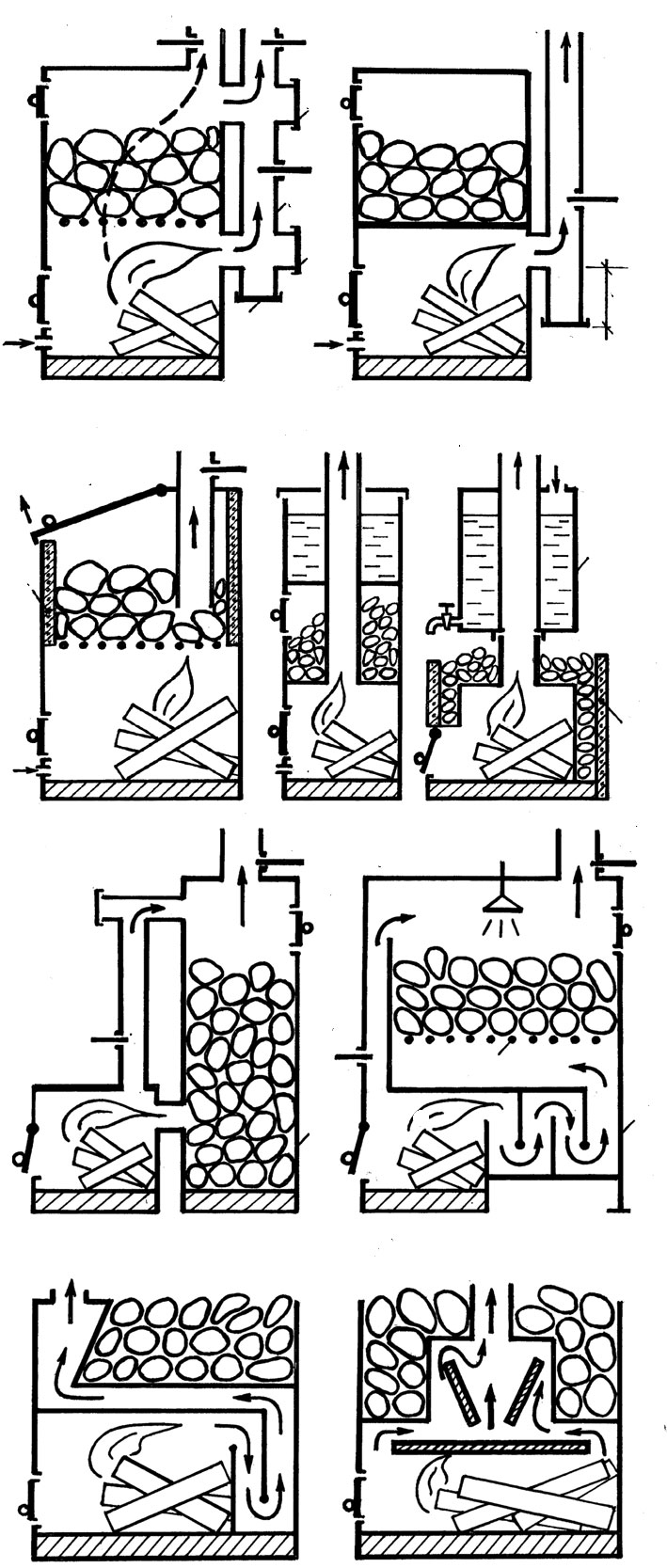

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

• Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
• Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый  прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
• Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

• Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
• Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
• Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры.

Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

• Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
• Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
• Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
• Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

• Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
• Неспособность отапливать большие помещения;
• Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
• В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты

• Листовая сталь толщиной от 8 мм;
• Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
• Пруток, толщина которого составляет 10 мм;
• Колосник;
• Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
• Водный кран;
• Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
• Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

• Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
• Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

• Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
• Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности  внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

1. Банная печь из металла: актуальность темы
2. Современные металлические печи: особенности конструкции
3. Разновидности банных печей из металла
4. Банные печи из металла: преимущества и недостатки
5. Форма банной печи: на что обратить внимание?
6. Изготовление металлической печи для бани: поиск возможных вариантов
7. Изготовление металлической печи своими руками: пошаговая инструкция
8. Установка банной печи: на что обратить внимание?



Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара. В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров. Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

• Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
• Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый  прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
• Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

• Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
• Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
• Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

• Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
• Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
• Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
• Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

• Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
• Неспособность отапливать большие помещения;
• Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
• В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты

• Листовая сталь толщиной от 8 мм;
• Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
• Пруток, толщина которого составляет 10 мм;
• Колосник;
• Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
• Водный кран;
• Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
• Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

• Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
• Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

• Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
• Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности  внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

Металлические печи для бани своими руками чертежи картинки

Печь для бани из металла своими руками чертежи

Вместо отверстий, в дне можно вырезать прямоугольник необходимого размера и установить чугунную колосниковую решетку.

Со стороны дверок, к лицевой поверхности, дополнительно можно приварить любой декоративный рисунок из металлических прутков.

1. Для пожарной безопасности конструкции, стены и пол помещения, в месте установки, необходимо закрыть негорючими асбестоцементными плитами.

Объем бака для горячей воды составляет 100 (л). В баке предусмотрен отвод для установки крана и прямоугольное отверстие для наполнения водой.

Изготавливать печь из простого металла не рекомендуется, так как он подвержен воздействию к коррозии и температурным деформациям.

Банные печи из металла

В любой бане должна быть печь, которая позволяет создать определенную климатическую атмосферу в парном помещении. На сегодняшний день существует множество разновидностей конструкций длительного горения, которые можно приобрести в специализированных магазинах или сделать своими руками. Одной из самых эффективных является металлическая печь для бани. Чтобы самостоятельно собрать такое устройство, следует подготовить или скачать специальные чертежи, а также воспользоваться нижеприведенной инструкцией или посмотреть видео по сборке конструкции. Это позволит сэкономить значительную сумму денежных средств.

Преимущества металлической каменки

Чтобы получить мягкий пар необходимо собрать большую печь из кирпича, которая длительное время сохраняет тепло в бане. Но для этого необходим надежный фундамент, что приводит к дополнительным расходам.

Металлическую печь длительного горения можно изготовить своими руками. При этом не нужно тщательно изучать схемы, чтобы создать сложную конструкцию. Еще одним преимуществом является то, что агрегат уже через полчаса нагревает парное помещение до оптимальной температуры.

Недостатки отопительного оборудования

Металлическая каменка не только быстро нагревается, но и практически моментально остывает. Поэтому для принятия банных процедур необходимо хорошо протопить устройство. Протопить парную для группы людей будет достаточно сложно.

Собрать устройство своими руками можно несколькими способами. Ее можно сделать из, металлической емкости, листов или трубы. Если нет навыков работы со сварочным аппаратом, то рекомендуется собрать агрегат из трубы. Диаметр конструкции будет 80 сантиметров, а высота, примерно 170 сантиметров. Сверху изготавливается каменка и тара с водой. Чтобы увеличить температуру в парной нужно на камни полить воду.

• Чтобы изготовить оборудование своими руками, в первую очередь, необходимо подготовить чертеж, так называемый эскиз с точными размерами.
• Металлическая труба со 180-сантиметровой высотой и 60-сантиметровым диаметром. Стенки трубы должны иметь толщину около 10 миллиметров.
• 8-миллиметровый металлический лист.
• Стальной прут с 10-миллиметровым диаметром.
• Металлические дверцы.
• Колосник.
• Кран.
• Дымоход.

Эти материалы продаются в строительных магазинах. Также необходимо подготовить аппарат для сварочных работ и болгарка.

Фундамент для печи длительного горения

Прежде чем возводить конструкцию, необходимо подготовить для нее надежное основание. Некоторые устанавливают отопительный аппарат на поверхность пола, но это является грубой ошибкой. Для любой печи нужно сделать фундамент.

В качестве теплоизоляционного слоя можно выложить рубероид. Поверхность необходимо проверить строительным уровнем, чтобы она была достаточно ровной. Рекомендуется подождать два месяца, перед установкой отопительного оборудования. После этого выложить два кирпичных ряда.

После этого можно приступать к монтажу конструкции, если подготовлены все чертежи. Печь должна находиться на расстоянии 1 метр от поверхности стены, которая покрывается фольгой для пожарной безопасности.

Изготовление оборудования

Самодельная печь длительного горения изготавливается своими руками в несколько этапов. Чтобы качественно собрать конструкцию необходимо последовательно выполнять все работы.

Болгаркой нужно разрезать пополам трубу из металла. Первая часть понадобится для изготовления топки, а другая часть для подогрева бачка с водой. Снизу первой трубы необходимо сделать небольшое отверстие (поддувало), размеры которого составляют 20X5 сантиметров. Также изнутри необходимо приварить специальные кронштейны для колосника. Чуть выше проделать еще одно отверстие для топки: 20X25 сантиметров. Затем устанавливаются дверцы на закрепленные петли.

Каменка должна находиться над топкой, в которую устанавливается колосник или металлическая решетка, ячейки которой должны быть меньше размеров камней.

Опираясь на чертеж нужно приварить внизу второй трубы кран. Затем закрепить отрезок трубы к каменке при помощи сварочного аппарата. Шов нужно проверить обязательно на водную непроницаемость. К баку приваривается две половинки крышки. Одну следует приварить, а вторую установить на петли.

Трубу необходимо изолировать при помощи кирпича или термостойкого материала. Важно понимать, что самодельная металлическая дровяная печь нагревается до высокой температуры, поэтому повышена пожарная безопасность. Поэтому отверстие в потолке необходимо качественно и надежно изолировать.

Поверхность ближней стены также необходимо изолировать. Для этого можно воспользоваться листами из металла. Также самодельная конструкция длительного горения может быть обложена красным кирпичом, чтобы предотвратить воспламенение. Этот нюанс также должен быть внесен в чертеж.

Установка печи

Опытные мастера рекомендуют устанавливать оборудование длительного горения отдельно от парного помещения, чтобы в предбаннике также было тепло.

1. Чтобы увеличить уровень пожарной безопасности, топка должна быть защищена металлическим листом, который быстро нагревается, поэтому топку не рекомендуется ставить в парном помещении.
2. Частую закладку твердого топлива удобнее делать в предбаннике.
3. Поэтому банная конструкция устанавливается в стене между помещениями. Стену необходимо изолировать асбестом или листом металла.

Также специалисты советуют монтировать приточно-вытяжную вентиляционную систему, чтобы в парном помещении циркулировал свежий воздух. Соблюдение этих простых требований увеличить пожарную безопасность парного помещения, а металлический аппарат прослужит длительное время без сбоев.

Гибрид каменки и кухонной печи

Отопительные конструкции для бани можно совместить с кухонной печью. Такое оборудование длительного горения целесообразно устанавливать в том случае, если в бане есть комната отдыха, в которой можно не только расслабиться, но и перекусить. Это помещение необходимо внести в чертеж, чтобы не упустить никаких деталей строительства.

Парное помещение и кухня отделяются перегородкой из красного кирпича. Чтобы избежать ожогов, рекомендуется установить металлический экран со стороны парного помещения.

Виды конструкций

Кроме традиционной печи из металла, есть множество вариантов отопительного оборудования. На видео демонстрируется принцип их работы. Основными из них являются:

• Печь-калорифер.
• Вертикальная конструкция.
• Оборудование с открытым теплообменником и каменкой.

Изготовление любого из существующих устройств своими руками возможно только при качественной подготовке, а также нужно разработать соответствующие чертежи. Эти печи отличаются тем, что корпус изготавливается из металлических листов, а не из трубы.

Если нужна небольшая модель, то подойдут проекты вертикальной печи. Металлический бак с водой монтируется над каменкой. В центре бачка крепится дымоход при помощи сварочного аппарата. Калорифер изготавливается с открытым теплообменником и камерой. Для этого понадобиться металлический лист с 5-миллиметровой толщиной.

Все варианты можно изготовить своими руками. Для этого нужно найти необходимые схемы и подготовить все материалы. Рекомендуется проконсультироваться с профессионалами по установке изолирующих материалов, так как от них зависит безопасность работы металлического агрегата. При необходимости можно посмотреть видео инструкцию по сборке устройства.

Чертежи банной печи из металла – строим печь своими руками

Сейчас баня стала не только местом, где можно помыться, здесь посетители получают оздоровительные процедуры, исцеляющие тело и душу. Часто любители попариться в собственной банной постройке предпочитают своими руками собрать отопительный агрегат для нее. Для этого им могут понадобиться чертежи печки для бани.

Использование банных печей из металла

Уже на протяжении многих лет металлические печи составляют конкуренцию традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

• нагрев в течение короткого времени;
• доступная стоимость;
• высокая теплопроводность;
• нет необходимости возводить высокопрочный фундамент;
• несложный процесс установки.

Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

Конструкционные особенности современных металлических печей

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: «Как уложить камни в банную печь правильно, какие камни лучше использовать»). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создавать особо прочный фундамент под печь достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

Устройство печей из металла

Если внимательно рассмотреть чертежи банных печей из металла с размерами, то их по конструкционному решению можно разделить на несколько разновидностей:

1. Агрегаты закрытого типа. Компактные размеры этих печей позволяют устанавливать их в небольших по площади банных постройках, которыми пользуются члены семьи. Чтобы повысить теплоемкость, конструкции с наружной стороны и изнутри выкладывают огнеупорным кирпичом, применяя металлических скреп. В их средней части помещают решетку для камней. Читайте также: «Какие конструкции печей для бани бывают, какие лучше подойдут».
2. Агрегаты открытого типа. Они отличаются наличием бака для воды, имеющего небольшой объем. У них есть открытая каменка. При установке их в бане обеспечивается быстрый прогрев парилки. Для увеличения теплоемкости такого отопительного прибора, камни в печи нужно накрыть крышкой из оцинкованного металла.
3. Комбинированные агрегаты. Если посмотреть на чертеж печки для бани из металла такой конструкции, то можно увидеть, что она имеет топливник и две задвижки, поддувало, решетку, два патрубка диаметром 10 и 14 сантиметров и 4 отверстия, предназначенных для трубы и обводного колена. Чтобы их изготовить, используют стальные листы толщиной 3-5 миллиметров.

Виды топлива и типы печей

Приборы для бань отличаются по виду топлива, применяемого для их функционирования:

1. Дровяные агрегаты. Появились раньше других типов металлических печей. Им для выделения тепловой энергии требуется немалое количество дров, а также они нуждаются в уходе постоянно. Обычно ими предпочитают пользоваться те посетители бань, которые могут подождать, пока помещение прогреется и потом не спеша наслаждаются ароматным паром и теплом, идущим от натуральной древесины.
2. Электрические приборы. В данном случае схема банной печи из металла состоит из нескольких основных узлов: корпуса, оснащенного ТЭНом, и особых теплоизоляционных элементов.
3. Газовые агрегаты из металла. По праву считаются наиболее современными и надежными в эксплуатации конструкциями, их оснащают термостатом для регулировки мощности. Безопасность газовых приборов обеспечивает предохранительное устройство, моментально срабатывающее при отключении или снижении подачи газа.

Преимущества и недостатки печек из металла

Чтобы разобраться с характеристиками металлических агрегатов, нужно проанализировать их преимущества перед стационарно устанавливаемыми кирпичными конструкциями.

В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек. Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.

Существует два основных конструкционных решения агрегатов из металла:

1. Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.
2. Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

1. Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
2. Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
3. Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.

Нельзя не отметить недостатки металлических отопительных конструкций:

1. Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
2. Невозможность отапливать большие по площади помещения.
3. Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.
4. Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

Значение формы банной печи

Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации. Как показывает практика, повышенным спросом пользуются печи, имеющие цилиндрическую форму и фигурную или горизонтальную конструкцию.

Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.

Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

Разновидности металлических печей

Одним из простых способов создания агрегата считается изготовление печи-каменки, когда используют железную бочку. Для этого у нее убирают днище и снимают крышку, в результате чего получается заготовка цилиндрической формы. Половину имеющегося цилиндра наполняют кирпичами, которые помещают на ребро. На них потом устанавливают колосниковую решетку. Читайте также: «Какую сделать печь для бани своими руками – виды и способы изготовления».

Образовавшееся пустое пространство засыпают на две трети камнями, затем монтируют дымоход. В завершение работы самодельная печь для бани из металла должна накрываться крышкой. Но даже с учетом простоты изготовления подобный вариант агрегата является в использовании одним из самых неудобных.

Если банная постройка имеет небольшую площадь, можно установить в ней печь-каменку компактного размера, применив для ее изготовления листовую сталь. Внутреннюю поверхность прибора выкладывают кирпичами. Размеры такого банного агрегата из металла будут небольшими, и при этом соответствовать отапливаемой площади.

Нужно только выложить стенки топочного отделения в полкирпича, а дымохода — в четверть кирпича. Такой отопительный агрегат отличается простотой и удобной эксплуатацией. Для его функционирования не требуется много топлива, а прогревается он достаточно быстро.

Имеется еще один способ, как можно устроить печь-каменку, но без использования кирпичей. Этот вариант не только прост в реализации, но и является недорогим. При этом печка обладает эстетичным внешним видом. Такая отопительная конструкция без проблем обогреет предбанник, моечную и парилку.

Самостоятельное конструирование металлической печи

Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

Нужно иметь в своем распоряжении:

• лист стали толщиной не менее 8 миллиметров;
• колосник;
• металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;
• 10-миллиметровый пруток;
• дверцы и щеколды для обустройства поддувала, каменки и топки;
• водный кран;
• примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.

Из инструментов надо подготовить сварочный аппарат и болгарку.

Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

Этап 6. В завершение для нагревательного бака изготавливают крышку. Ее делают в соответствии с сечением трубы и разрезают пополам. В первой части для дымоходной трубы делают отверстие и потом приваривают ее к баку. Вторую половину оснащают петлями и ручкой и поэтому свободную часть крышки можно при необходимости снимать. Читайте также: «Как сделать печь для бани своими руками – подробности от мастера».

Особенности процесса установки банного агрегата

Об установке печи в бане следует позаботиться во время возведения здания. В месте ее будущего обустройства нужно заложить фундамент, вид которого зависит от выбора отопительной конструкции. Потом на основание укладывают два ряда кирпичей и только потом устанавливают печь.

С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:

1. Расстояние между стеной и печью должно составлять не менее 100 сантиметров.
2. Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.
3. Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой.
4. Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.

Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.

Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.

Следует отметить, что изготовление отопительного агрегата из металла нельзя назвать слишком сложным процессом. Чтобы правильно выполнить сборку и последующую установку, до начала работы желательно найти и просмотреть примерные чертежи железных печей для бани своими руками и выбрать наиболее подходящий вариант.

Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата.

Банная печь из металла своими руками: фотографии и чертежи

Сегодня рынок предлагает потребителю огромный ассортимент металлических печей для бани. Однако качество стоит хороших денег. При наличии опыта сварки и необходимых исходных материалов печь для бани можно собрать своими руками. При этом сэкономить кровные и получить дополнительное удовольствие от результатов собственного труда. Кроме того, самостоятельный подход позволяет собрать устройство таких габаритов, которые оптимально подходят для конкретного помещения.

Самодельная печка из металла: хорошо видно добротные сварные швы

Без печи нет бани

Печь – обязательный элемент любой бани или сауны. Именно она нагревает помещение и поддерживает оптимальную для банных процедур температуру. А температура в парной не должна опускаться ниже +50 0 С. Банная печь является по совместительству парогенератором и нагнетает достаточное количество водяного пара.

В силу своих температурных характеристик печь должна быть изготовлена только из жаропрочного материала: камня, кирпича или стали. В последнее время изделия из металла завоевывают все большую популярность благодаря компактным размерам и хорошей теплоотдаче. Работающую на твердом топливе печку из листового металла можно купить в специализированном магазине, заказать в ближайшей слесарной мастерской. А можно изготовить свой собственный агрегат.

Печка для бани и сауны: сходства и различия

Режимы парения в русской бане и финской сауне заметно различаются. В сауне температуры предельные – до 85 0 С, а влажность незначительная – 5-15%, иначе не избежать ожога. В традиционной русской бане жару поменьше, а пара поддается побольше.

Соответственно различаются и схемы отапливающих устройств для национальных парилок. В сауне для экстремального нагрева нужна максимальная площадь соприкосновения горячих стенок с воздухом. Каменка, если и есть, то небольшая и открытая. Камни на ней накаляются слабо и пара дают мало.

Сварная печь для сауны: небольшая открытая каменка и приоткрытая нижняя дверка для создания тяги

Печь в русской парной должна давать максимум пара. Причем этот пар имеет температуру 150 0 С и состоит из мелких капель. Завсегдатаи парной называют его «легким». Такой конденсат можно получить только на камнях, раскаленных до 500 градусов Цельсия. Достичь таких температур удается только в закрытой каменке, установленной прямо над топкой.

Вариант вертикального теплогенератора. Снизу-вверх: отсек для сбора золы, топка, каменка, бак, дымоход

Важно иметь в виду, что нереально нагреть одним агрегатом и в одном помещении камни до 500 градусов, а окружающий воздух всего до 50-60. Во избежание перегрева окружающего воздуха стенки топки обкладываются изнутри жаропрочным кирпичом. В результате такой отделки, или футеровки, теплоотдача стенок снижается, и максимум тепловой энергии направляется на каменку.

Печная камера изнутри выложена жароупорным кирпичом

Жаронепроницаемый кирпичный экран можно соорудить вокруг топочной камеры. Последний вариант похуже, поскольку стальные стенки за экраном из-за отсутствия конвекции перегреваются и со временем металл разрушается. Выход: устанавливать жаропрочную сталь или конструкционно большей толщины. Сохранение между стенками и кирпичной кладкой небольшой воздушной прослойки также продлит срок службы вашей печи.

А здесь металлическая печь заключена в кирпичный саркофаг

Процесс изготовления

Все твердотопливные печи при наличии общего принципа работы отличаются конструктивом. Соответственно различаются и чертежи печей из металла для личной бани.

Перед тем, как приступить к изготовлению самодельной печурки, нужно определиться с ее местоположением в будущей парной, продумать все размеры. Нежелательно, чтобы вертикальный дымоход изгибался. Поэтому заранее убедитесь, что у него на пути не окажется препятствий в виде потолочной балки или стропила.

Современные банные печи изготавливаются из железных листов толщиной 3-5 мм. В конструкции предусматривается отдельная тепловая камера для каменной засыпки и емкость для воды. Чтобы снизить теплоотдачу стенок и направить весь тепловой потенциал на каменку, топку изнутри или снаружи облицовывают огнеупорным кирпичом.

Отдельно стоит сказать о сварных швах: именно с них начинается прогорание металла. Заводы-производители решают эту проблему, используя гнутые конструкции. Если вы мастерите отопительный аппарат самостоятельно, вам вряд ли удастся согнуть лист стали толщиной 3-6 мм. Поэтому остается единственный вариант – делать швы как можно более качественными. Пособие по электросварке в помощь!

Конструктивные элементы

Стандартная топка состоит из двух отделений: топочной камеры сверху и зольника снизу. В камере сжигается топливо, а нижняя секция служит для сбора золы. Эти отделения разделяются сквозной решеткой и имеют отдельные дверцы. Часто дверку зольника оставляют открытой, чтобы в топку поступал необходимый для процесса горения воздух. Иногда ее еще называют поддувальной дверцей.

Это отсек изготавливают в виде закрытого ящика над топкой. В него засыпают соответствующий материал: дикие валуны, крупный булыжник. Количество камней и объем секции мастер определяет индивидуально. Чем больше камней, тем больше площадь раскаленной поверхности, с которой можно получить пар. Главное, чтобы у печи хватило мощности их раскалить. Для средней парной объемом 12-14 м3, хватит каменки объемом 30*40*30 см.

Типичная открытая каменка

Пропорции секции для камней можно изменять, ориентируясь на конструкцию печки. Обслуживание каменки осуществляется через лючок, который целесообразнее расположить в верхней части. Открыв его, вы должны доставать рукой до самого дна отсека.

Труба – еще один неотъемлемый элемент банной печи из металла. Труба не только выводит дым наружу, но и подогревает емкость с водой, которая через дозатор подается на камни. Во время работы поверхность трубы имеет довольно высокую температуру и поэтому должна соответствующим образом изолироваться.

Для организации дымохода рекомендуется приобретать готовые изделия. Предприятия-производители выпускают полные наборы с внутренним дымоходом и наружной дымовой трубой, а также с дефлектором – защитным «колпаком», закрывающим трубу от попадания осадков.

По месту установки дымоходы бывают внутренние и внешние

Резервуар для воды всегда устанавливается над топкой. Внизу такого бака монтируется специальный кран, обеспечивающий постепенную подачу воды на раскаленные камни для создания пара. Мастера банестроения советуют приобретать такие устройства в специализированных магазинах. Только заводское оборудование способно работать долгое время при высоких температурах.

Мелкие детали

Решетки, дверцы и другие конструктивные элементы также можно приобретать в магазине в готовом виде. Это ускорит и упростит процесс изготовления собственного изделия. При составлении чертежей нужно будет отталкиваться от уже имеющихся готовых деталей.

Схема типичной печи для бани в разрезе

Чертежи и модели

Обычно автономные теплогенераторы изготавливаются под парные объемом 12-14 м 3 . Варятся они из листового металла толщиной 3-5 мм. Тяга для горения создается за счет приоткрытого зольника и выходящего на улицу дымоотвода. Многие мастера добавляют ребра жесткости – металлические уголки, привариваемые снаружи по бокам топки, чтобы при сильном нагреве стенки конструкции не выгибались.

Простейший чертеж банной печи с закрытой каменкой на тетрадном листе

На следующей схеме еще один образец печки для бани, но в другом формате. Размеры здесь не указаны, зато нагляднее представлены пропорции и расположение различных элементов. В данной модели объем топки превышает объем каменки на 30%. Такое соотношение можно считать оптимальным.

Трехмерная модель печи-каменки из металла

Декоративная отделка: красиво и практично

Производители современных лакокрасочных материалов готовы предложить составы, специально предназначенные для защиты железа от высоких температур и водяного пара. На базе кремнийорганических красок выпускаются термостойкие эмали. Процедура нанесения термоустойчивых составов стандартная: поверхность предварительно обезжиривается, и краска наносится в несколько слоев.

Заключение

Итак, мы рассмотрели печи для бани из металла, их основные модификации, конструктивные элементы и некоторые чертежи, по которым простые любители собирают свои собственные «буржуйки». Выбрать один из предложенных нами либо искать свой вариант – решать хозяину.

Сегодня на рынке, в строительных журналах и в интернете легко найти массу готовых образцов и чертежей печи для бани из металла.

Преимущества переносных железных агрегатов по сравнению со стационарными печами:

• компактные размеры и пригодность для небольших помещений;
• мобильность, возможность транспортировки на личном автомобиле;
• простота установки, не требующая закладки массивного фундамента;
• доступная цена при покупке и низкая себестоимость при собственноручном производстве.

Для того, чтобы собрать такую печку своими руками, понадобятся навыки электросварки и несколько кусков листового железа. Также необходимо позаботиться и приобрести заранее кое-какие доп. элементы: дверцы, решетки, вытяжную трубу. В качестве основания в помещении обустраивается бетонная стяжка, подойдет и крупная металлическая рама.

чертежи печки из металла и колесных дисков, металлические печи-самоделки

К выбору и строительству печки для своей баньки всегда нужно относиться с особенным отношением, поскольку печка – это наиглавнейшая часть в бане, сердце. У банной печки совершенно специфическое применение, она не только нагревает парную и дает пар – она может нагревать водяной бак.

Особенности и требования

К печке в бане, как и к любому другому оборудованию, предъявляют определенные требования не только из-за того, что она должна доставлять удовольствие при эксплуатации, но еще и потому, что она может быть пожароопасной.

• Печь устанавливается на отдельном фундаменте (исключение – мобильные варианты).
• Она обязательно должна отвечать требованиям герметичности, в идеале не должна иметь ни одного зазора, или трещины.
• Деревянная отделка, которая находится в непосредственной близости от печки, обрабатывается с помощью антисептика, и чтобы обеспечить ее пожаробезопасность, не желательно обшивать покрытием из металла.
• Необходимо соблюдать безопасную дистанцию до частей из металла у печки до любых предметов, изготовленных из горючих материалов (пластик, дерево и так далее).
• Зольника размещают так, чтобы его дверца находилась не ниже 15 см от уровня пола.
• Потолок и верх печки должны быть разделены не менее, чем полуметром свободного пространства.
• Пол вокруг печи зашивают при помощи металлических листов.
• Обычно печку располагают рядом с предбанником.

Печка должна нагревать верхний уровень в парилке до температуры 80°С, для нижней зоны температура не должна опускаться ниже 45°С.

Обязательно условие прогрева камней на печи для образования достаточного количества пара при их проливе.

Когда используют твердое топливо, сгорать оно должно полностью. Еще одно обязательное условие – полная герметичность дымохода и топки печки, чтобы она обладала высоким КПД.

Виды

Каменка печи может быть закрытого, или открытого типа. Закрытая каменка не остывает более долгий промежуток времени, зато прогреть парилку удастся за более долгое время, да и топлива будет потрачено гораздо большее количество. Закрытую каменку сооружают в случае, когда баню используют относительно редко.

При каменке открытого типа парилку удается нагреть за короткое время, зато, когда на камни проливают воду, она быстро теряет температуру. Для любой каменки рекомендуют использовать только цельные части каменной породы округлых форм.

Материалы изготовления

Если хотят возвести кирпичную печь, советуют брать определенные сорта, особенно это важно при облицовке огнеупорами.

Если речь идет о печах из металла, их могут сваривать, используя и листы металла, и толстостенные трубы больших диаметров, и использованные баллоны, и бочки, а иногда в ход идут такой экзотический вид материала, как колесные диски.

Как сделать своими руками?

Чтобы самостоятельно возвести банную печь, необходимо принимать во внимание любой совет опытного мастера. До того как начать строительные работы, ознакомьтесь с завершенными вариантами, чертежами, выясните, насколько сильно греется от печи стена бани. Вид топлива, использующийся для нагрева парилки, также занимает не последнее место – где-то используют печки на газу по причине отсутствия других видов топлива.

Следующий шаг – проведение фундаментных гидроизоляционных работ.

Заливка фундамента происходит на 5–7 см больше вертикальной проекции стен печи.

В отделение для подачи топлива необходима установка колосников, чтобы просеивать золу и сбрасывать её.

С его помощью топливо горит лучше, это помогает прогревать баню. Расстояние от топливника до зольника – от 30 сантиметров и более. Когда выводят дымоход, необходимо устанавливать шиберную заслонку (вьюшку) в вытяжку, для регулировки вытяжки.

Кирпичную печку

Несмотря на выгоды при монтаже и простоту банной металлической печи, несмотря на быстроту прогрева, практически любой опытный печник посоветует только кирпичную печку. Практика показывает, что только такая печь создаст комфортную атмосферу парилки, дышаться будет свободно, не затруднительно, тепло будет мягким. Создание мягкого тепла – это несомненное преимущество любой банной печи, сложенной из кирпича.

Отдельно можно выделить возможность оригинального дизайна подобных печей – выдумка хорошего печника не знает границ.

Печь бани из кирпича — это классическое печное искусство.

Основательная, зато простая печь классической конструкции должна приблизительно состоять таких элементов:

• топка, выложенная огнеупорами (кирпичом) или вся построенная из них;
• зольник, располагающийся под топочным отделением;
• чугунная или стальная решетка, на которую кладут камни;
• дымоход;
• змеевик;
• дверца.

Масса самодельной кирпичной банной печки весьма солидна, поэтому она устанавливается на отдельное основание. Кирпичи кладут не на раствор, здесь используют только чистую глину и песок, поскольку стойкость раствора к перепадам температур невысока, и это развалит банную печку не дольше, чем за год-два. Чтобы сделать всю конструкцию еще более прочной, фундамент кладут особым способом.

Есть возможность выложить печь с использованием бута или тщательно обожженного кирпича. Толщина стенки в этом случае оказывается в пределах 13–25 см. Используют куски породы массой от 1 до 5 кг.

Важно! Для камней в каменку берут гранитную, бутовую породу, голыши. Кремни использовать нельзя, они от перепада температур трескаются и могут нанести серьёзные травмы разлетающимися осколками.

Самодельная каменка как следует должна накапливать и держать температуру. Для этого рекомендуется добавление чушки из чугуна в пропорции до 20% на 80% каменной породы.

Котел, или водяной бак в банной печи может иметь опору или на стену печки, или на опоры/столбики внутри топки, еще вариант – подвесить его.

Решетку для печки либо можно сделать стальной, из стали значительной толщины, либо приобрести готовую, отлитую из стандартного чугуна.

Вариант из металла

Банная «печка-самоделка», для изготовления которой применили железную трубу – довольно интересный вариант. Она без особенных затруднений изготавливается и монтируется за короткое время. Единственное, до того как начинать, нужно выбрать площадку, где запланировано будет расположение будущей печки.

Чтобы печка вышла достойной, придется применить следующий набор инструментов:

• шлифмашинку или болгарку;
• аппарат для электросварки, использующий электроды Д = 3,4 мм.

Понадобятся и материалы:

• полуторометровая труба из стали диаметром 50 см и со стенкой, толщиной 1 см;
• листовое железо толщиной 3–10 мм;
• арматура или прутик 8–10 мм.

Также придется заняться строительством. Будет необходимо воспользоваться стройматериалами, а именно:

• песком и щебнем 0,1 м3;
• цементом 150 кг;
• кирпичом в количестве 300–400 шт.;
• глиной.

Печь имеет немалый вес, поэтому под местом, где она будет находиться, происходит закладка фундамента. Для этого сбивается опалубка габаритами 1 х 1 м, высотой 30 см. После арматура укладывается в один слой, по квадратам со стороной 20 см, которые связаны с помощью проволоки. Для фиксации арматуры к поверхности, в землю вбивают 4 прутка и привязывают арматуру к ним так, чтобы имелось расстояние до поверхности почвы.

Следующий этап – заливка фундамента.

У фундамента есть высокая вероятность растрескивания, поэтому на протяжении двух недель (время отверждения материала фундамента) на его поверхности должна находиться влажная ветошь, которую необходимо периодически смачивать и не давать ей высохнуть.

Чтобы воздух в помещении не застаивался – нужна вентиляция. Для этого открывают окна и двери.

Рассмотрим процесс изготовления поэтапно.

I этап – подготовительный

Полуторометровую стальную трубу диаметра 50 см и со стенкой, толщиной 1 см, разрезают на две части: первая – 60 см, вторая – 90 см. Последний отрезок будет использоваться в качестве топки каменки, а из шестидесятисантиметрового фрагмента получится водогрейный бачок.

II этап – строительный

В нижней части отреза в 90 см, предназначенного для топочного отделения, вырезают проем для поддувала. Он должен быть не уже 20 см и не меньше 6 см по высоте. Выше проема приваривается пластина из стали круглой формы, толщиной менее 1,2 см.

Затем вырезают колосниковый проем и приваривают 4 «ушка» для его фиксации. Далее следует вырезание ниши для топки. Оставшийся отрезок трубы можно употребить на изготовление топочной дверцы. Ее размер 25 х 30 см. Когда дверца готова, её навешивают на петли и прикрепляют к ней защелку.

Для изготовления каменки подойдет отрезок той же трубы длиной 30–35 см. Каменку приваривают на верхнюю часть топки и проделывают еще один проем размером 25 х 30 см.

В каменке рекомендуется использование только камней округлой формы. Заполняют ими каменку нужно только наполовину.

К верхней части печи устанавливают муфту из стали. Она послужит в качестве крепежного элемента, на который устанавливают водогрейный бак.

III этап – промежуточный

Бачок для воды изготавливается из отреза в 60 см. Днище приваривают к торцу этого отрезка. Металл для днища используют толщиной 8 мм. В нем прорезают круглый проем диаметром 15 см, чтобы установить дымоход. Отверстие нужно сместить в сторону задней стенки бачка. Дымовая труба плотно, без зазоров приваривается к днищу бака для того, чтоб не допустить протекания воды. Бачок закрывают с помощью металлической крышки с проделанными отверстиями, в которые проходит дымовая труба и добавляется вода.

Стальной квадрат площадки со стороной 30 см приваривается к дымоходу, на уровне в 5 см выше кромки водяного бачка, с целью установить кирпичную трубу. Ее выводят наружу по вертикали сквозь потолочные и кровельные перекрытия. В кирпичной трубе оборудуется задвижка.

В нижней части водогрейной емкости к бачку приваривают кран.

IV этап – установочный

Внутренний монтаж собранной печи производят следующим образом, руководствуясь определенными технологическими правилами:

• Нужно тщательно придерживаться размеров площади, которую запланировали установку печки. Она должна быть в форме квадрата со сторонами 70 см, высота должна быть 15–20 см. Печку необходимо устанавливать так, чтобы расстояние от ее поверхности до ближайшей стены превышало 20 см стены со всех сторон.
• Печку такой конструкции устанавливают на основание из бетона, фундамент должен быть выложен огнеупорным кирпичом на высоту не ниже 20–30 см при помощи растворенной глины.
• Там, где идет печная дымовая труба, нужно выложить утолщенную кирпичную кладку слоем не менее 12 см.
• Все перекрытия, из дерева или других горючих материалов, покрывают асбестовыми составами с добавлением глины или самим асбестом.
• Всю часть дымохода, которая находится между покрытием крыши и потолочным перекрытием необходимо оштукатурить и побелить известью.
• По высоте кирпичную трубу дымохода строят выше полуметра.
• Топочные дверцы ориентируют так, чтобы они «смотрели» на входные двери, а дверца каменки – наискосок на угол помещения.
• В том случае, когда сруб выстроен из дерева, печь из металла обкладывается огнеупором на высоту 120 см, и на 80 см вокруг.

Полезные советы и рекомендации

• Иногда рекомендуется установка каменки внутри топки. Для этого предусмотрена крышка. Такая конструкция имеет возможность функционировать в двух режимах: когда крышка открыта – для получения сухого пара, и закрыта – чтобы вырабатывать большее количество пара.
• Испытывать печку в присутствии посторонних внутри бани не рекомендуется.
• Полки внутри парной лучше размещать на стене, у которой находится печка. Также следует обратить внимание на уровень верхнего полока. Поскольку касаясь потолка головой, можно получить травму. Горячий воздух и пар поднимаются к нему и сильно его нагревают.
• Потолок парной не место для установки светильников, это небезопасно из-за повышенной влажности воздуха.

Наглядный пример самодельной печи для бани смотрите в видео ниже.

устройство печи из металла согласно чертежу и полезные советы

Процесс выбора печи для бани довольно сложный. У каждой их разновидности есть свои положительные стороны. Если, например, печь нужна для небольшой бани, которой будут пользоваться редко, то вполне подойдёт вариант из металла. Можно заказать её изготовление в специализированных компаниях, а затем просто установить её в своей бане.

Общие сведения о металлических печах

Основным достоинством такого сооружения для бани является быстрый прогрев комнаты, в которой она установлена. Но следует знать, что и остывает она тоже очень быстро, поэтому её приходится топить постоянно.

Сооружение металлической печи для бани своими рукам не очень затратное дело, все работы можно сделать самостоятельно. Просто нужно иметь сварочный аппарат и небольшие навыки в работе с ним и изготовить чертёж печки для бани.

Из чего состоит печь

Существует множество методов изготовления металлических печей для бани своими руками. Некоторые люди изготавливают их из труб, бочек из металла или стали в листах. Также бывают варианты с вертикальной или горизонтальной компоновкой, разным расположением топки и отличающимися друг от друга топками.

Самый простой вариант — это изготовление металлической печи из трубы, здесь практически не придётся работать со сваркой. Высота такого сооружения будет около 170 см, а диаметр — 80 см. Сверху нужно соорудить каменку, на которой будет установлен бак с водой. Температуру нагрева железной печи для бани можно регулировать поливая камни холодной водой.

Необходимые материалы и инструменты

В первую очередь следует создать чертёж банной печи, согласно которому и будет она изготавливаться. Чтобы сделать металлическую печь для бани нужно запастись следующими материалами:

1. Труба из металла диаметром 50–60 см и 170–180 см. Толщина стен такой трубы не должна быть меньше 10 мм.
2. Лист металла толщиной не менее 8 мм.
3. Стальной прут диаметром 10 мм.
4. Колосник.
5. Задвижки и петли зи металла для двери.
6. Дымоход.
7. Кран.
8. Диабаз или талькохлорит. Ими будет заполняться печь.

Все эти материалы можно приобрести в любом строительном супермаркете или магазине, который специализируется на продаже комплектующих для печей.

В качестве инструмента понадобятся: болгарка с диском по металлу и сварочный аппарат.

Следующим этапом будет подготовка к установке печки из металла.

В первую очередь нужно изготовить фундамент для печи и, главное, нельзя забывать, что она должна располагаться как минимум в метре от стены. Фундамент для печи заливается заранее, он не должен быть завязан с основанием для стен.

Слишком кропотливой работы такая закладка не требует, она не должна быть слишком прочной и идеально ровной. После того как фундамент будет залит, нужно дать ему выстоятся 2 месяца, а потом выложить на нём 2 ряда красных огнеупорных кирпичей и ещё подождать 2 недели. Теперь можно считать, что основание готово и можно приступить к изготовлению печи для бани своими руками.

Изготовление печи согласно чертежу печки для бани

Процесс изготовления печи делится на такие этапы:

• монтаж топки и каменки;
• изготовление бака для нагрева;
• сооружение и установка дымохода.

Этап 1: Изготовление топки и каменки

Сначала нужно разрезать при помощи болгарки металлическую трубу на две части. Первая часть должна быть 90 см, она пойдёт для каменки и топки, а вторая часть размером — 80–90 см пойдёт на бак нагрева воды.

Внизу первой части трубы нужно прорезать окошко размером в 20*5 см – это для поддувала. Во внутренней части этой же трубы, немного выше поддувала, нужно приварить кронштейны под колосник. Далее, немного выше колосника следует проделать окошко для топки размером — 20*25 см. К одной из сторон отверстия для топки необходимо приварить петли и повесить на них дверки.

Далее, следует расположить каменку, которая будет находиться над топкой. На дне топки необходимо расположить колосник. Также вместо колосника можно соорудить решётку внутри каменки. Но следует помнить, что размеры ячеек решётки должны быть меньше чем камни, которыми будет заполняться печь, чтобы они не проваливались.

Далее, в каменке нужно проделать окошко для залива воды. Его лучше расположить с противоположной стороны от топки и тоже приделать дверцу. Сверху над решёткой или колосником нужно расположить трубу дымохода и заложить камни.

К верхней части трубы, где находится каменка и топка, нужно приварить металлический круг с отверстием, в которое будет проходить ещё одна труба. Сварочные швы должны быть водонепроницаемыми, потому что сверху будет установлен бак с водой.

Этап 2: Бак для нагрева

К нижней части второго отрезка трубы нужно приварить кран. Далее, эту трубу крепят с помощью сварки к каменке. Очень важно делать идеальный сварочный шов, ведь он не должен пропускать воду. На бак, сверху, нужно приварить крышку, которая должна состоять из двух половин. Первая половина крышки приваривается, а ко второй приделывают петли, она будет служить в качестве дверцы.

Этап 3: Дымоход

Самым лучшим вариантом крепления дымохода считается вне печи. Его нужно будет обмотать термостойким материалом. Также существуют варианты изоляции трубы кирпичом. Очень важно знать, что печь из металла в бане очень сильно нагревается и может стать очагом пожара. Поэтому в местах прохождения дымохода через потолок или стену в бане, нужно соорудить соответственную изоляцию.

Стены, которые находятся поблизости печи тоже нужно обшить изоляцией в виде металлических листов. А лучше всего после установки металлической печи в бане обложить её кирпичом, что значительно снизит вероятность непредвиденного воспламенения.

Как правильно установить печь — советы

Опытные специалисты — банщики утверждают, что лучше всего конструкцию из металла в бане устанавливать отдельно от парилки. Предбанник может не успевать прогреваться и в нём будет постоянно холодно.

1. Согласно правилам пожарной безопасности место перед топкой в бане должно быть защищено листом из металла. В процессе топки этот лист будет сильно перегреваться, что может привести к ожогам, поэтому лучше топку в парилке не ставить.
2. Плюс ко всему все банные печи, которые топятся дровами, требуют постоянной закладки горючего материала, поэтому лучше это делать в предбаннике чем в парилке.
3. Согласно всем этим убеждениям лучшим местом для нашей металлической конструкции в бане будет стена соединяющая две комнаты. Следует учесть то, что она может быть изготовлена из горючих материалов и лучше всего от стены её изолировать металлическим листом и асбестовой плитой.

Также профессионалы рекомендуют установку приточно-вытяжной вентиляции. Она будет постоянно снабжать помещение свежим воздухом и не даст задохнуться от дыма.

Рассмотрев вариант изготовления и установки этой печи, каждый сможет своими руками изготовить чертежи железных печей для бань.

Если вы собрались делать металлическую печь для бани своими руками и в первый раз, то лучше проконсультироваться у профессионалов, кто, как не они знают принципы работы и установки.

Банные печи из металла своими руками: паровоз, булерьян, буржуйка, ракетная

Печь – основной атрибут настоящей русской бани, да и в сауне без нее не обойтись. Она создает атмосферу и наполняет помещение теплотой. Существует множество моделей, разработанных под различные виды парных. Однако многие домовладельцы стараются сделать печь в баню из металла своими руками. Это сложный процесс, но, обладая навыками сварочных работ, можно сделать задачу выполнимой.

Устройство отопления для бани из металла с камнями

Достоинства и недостатки металлических банных печей

Агрегаты для бани из металла отличаются от кирпичных монолитных конструкций компактностью и мобильностью. Обычно помещение парной строят небольших размеров, поэтому такие изделия являются наиболее оптимальными. Достоинства устройства отопления из металла:

• компактные конструкции хорошо вписываются в небольшие парные;
• не требует усиления фундамента;
• можно выполнить сварку своими руками и сэкономить;
• доступность элементов.

Помимо достоинств, специалисты отмечают недостатки металлических печей:

• обогреватель не держит тепло и быстро остывает, поэтому необходимо постоянно поддерживать горение в топке;
• подходит только для маленьких помещений;
• возникает необходимость обустраивать двойные стенки с воздушным пространством во избежание получения теплового удара;
• высокая пожароопасность, поэтому изнутри усиливают обшивку корпуса.

Типы конструкции железной печи

Выделяют 2 типа устройств отопления из металла для бани:

1. Горячего. Такие конструкции быстро нагреваются. Специалисты рекомендуют устанавливать их в помещениях непостоянного использования, например, на даче. В других помещениях контролировать температуру нагрева будет невозможно, что приведет к перегреву воздуха.
2. Холодного. Агрегаты снабжают системой контроля температуры. Стенки таких устройств не нагреваются выше 50 ⁰С.

По типу конструкции устройства отопления делят на холодные и горячие

Выделяют 3 вида конструкции отопительных устройств:

1. Аппараты закрытого типа. Компактное оборудование устанавливают в небольших банях. Изнутри устройство обкладывают огнеупорным материалом для повышения теплостойкости. Также размещают решетку для камней.
2. Агрегаты открытого типа. Аппараты часто снабжают емкостью для воды и открытой каменкой.
3. Комбинированные аппараты.

Выделяют печи открытого, закрытого и комбинированного видов

По виду топлива выделяют печи для бани:

• на угле;
• дровяные;
• электрические;
• газовые печи.

3 вида топлива: дрова, электричество и газ

Чертежи печей для бани из металла

Существует ряд аппаратов, которые выделяются конструктивностью и принципом работы. Прежде чем приступить к сборке металлического устройства отопления для бани своими руками, составляют чертеж устройства. Принцип действия агрегатов практически одинаковый.

Первым делом обустраивают топку. Размеры конструкции определяют по площади помещения. Печники советуют делать одинаковыми высоту и ширину агрегата. Многие профессионалы, составляя чертеж, предполагают, что будут применять готовые элементы.

Устройство и принцип работы металлической печи для бани

Топку печи разделяют на 2 отделения. В 1 сжигается топливо, а во 2 собирается зола. Между секциями устанавливают колосниковую решетку и делают отдельные дверцы. Зольник может использоваться как поддувало для создания тяги.

Простейший чертеж обогрева для маленькой редко используемой бани

Верхнюю часть конструкции делают из решетки для обустройства каменки. Эту секцию также отделяют дверцей.

Внимание! Для создания печи специалисты рекомендуют использовать металл 5-8мм толщиной. Такая конструкция не деформируется при нагреве, и аппарат будет отдавать больше тепла.

Устройство отопления для бани из металла с указанием точных размеров элементов

Верхний отсек агрегата заполняют камнями для более продолжительного поддержания высокой температуры в парной. Наиболее распространенной считают печь для бани паровоз, чертеж которой представлен ниже.

Чертеж устройства паровоз для парилки

Верх каменки оборудуют дымоотводом. Вокруг него сооружают бак с водой. Когда дым будет проходить сквозь трубу, жидкость будет нагреваться.

Два варианта конструкции горизонтальных устройств из трубы и листового металла

Трубу в емкости для нагрева воды устанавливают строго по центру. Снизу бака монтируют кран для удобства набора. Контейнер для воды изготавливают из толстой трубы.

Чертеж устройства отопления для бани из металла с подробным описанием деталей

На стадии проектирования важно точно знать, в каком месте на крыше будет выходить дымоотвод, чтобы дополнительно обустроить проем теплоизолятором и предупредить возгорание. Чтобы создать тягу, трубу необходимо располагать на высоте не меньше 4 м.

Проект каменки с баком для подогрева воды

Мастера-печники советуют приобретать готовые элементы для обустройства дымохода. Так агрегат прослужит дольше, т. к. сегменты выполняют из прочного материала, стойкого к горению.

Правильная организация дымохода

Поверх дымохода устанавливают защитный экран, чтобы предотвратить действие горячего воздуха на стены и крышу бани.

Заводские изделия для дымохода имеют привлекательный внешний вид и справляются с поставленными задачами

Трубу и защитный экран изготавливают из светоотражающих материалов.

Печь на дровах для бани своими руками

Чтобы смастерить печь для бани из металла своими руками, необходимо нарисовать чертеж или подобрать уже готовый. На рисунке ниже представлен самый простой вариант отопительного агрегата для бани. Обозначения:

1. Выдвижной зольник с дверцей поддувала.
2. Корпус из металла.
3. Топка.
4. Решетка.
5. Каменка.
6. Труба.

Самый простой в изготовлении чертеж печи горячего типа

Сооружают печь для бани из нержавейки, листового металла или трубы.

Предварительная подготовка металла

Для изготовления понадобится лист стали Ст3 толщиной 5-6 мм. Ширина изделия 60 см, длина 90 см, высота 80 см. Она с легкостью поместится даже в самой маленькой бане.

Для патрубка потребуется труба сечением 11,5 см. Длина зависит от предпочтений хозяина. Если планируют устанавливать водонагревательный бак, то отрезок берут длиннее.

Швы специалисты рекомендуют сваривать на металлический профиль 30*30*3 мм. Он подойдет для укладки колосника и решетки под каменку.

Сваривание печи

Дверца под зольник имеет размеры в 2-2,5 раза меньшего, чем отверстие топки. Между зольником и топочным отсеком устанавливают колосники из чугуна.

Чугунные колосники устанавливают между зольником и топкой

Если нет готовых колосников, сварить их можно из арматуры сечением 10-12 мм по размеру отверстия зольника на расстоянии между прутами 10 мм

Сварной колосник из прута арматуры сечением 10 мм

Самый верхний сектор – каменка. К ней подходит патрубок, через который отводятся продукты сгорания из топки.

К корпусу крепят петли для дверей зольника и топки. Также приваривают щеколды-задвижки.

В каменке 1/3 задней части заваривают металлическим листом 30*60 см, в центре которого размещается отверстие для патрубка. Его приваривают к отсеку и опускают на 12 см.

Внимание! На чертеже не нарисована крышка для каменки. Ее необходимо изготовить для отвода продуктов горения в дымоотвод.

Из металла толщиной 1 мм изготавливают крышку, которой необходимо накрывать устройство обогрева во время топки. Крышка должна полностью перекрывать каменку и заходить на 0,5-1 см на края печи. Она не даст камням быстро остыть, и тепло в парилке будет оставаться дольше. Крышку снимают во время проведения банных процедур.

После того как все элементы сварены, швы тщательно зачищают от заусенцев. Снаружи металл покрывают жаростойкой краской или лаком для печей и каминов.

Подготовка места для установки печи

Под обогреватель из металла не требуется обустраивать основательный фундамент как под кирпичного собрата. Достаточно соорудить любое основание из жаропрочного материала:

• железобетонная плита;
• огнеупорный кирпич;
• лист металла.

В месте, отведенном под устройство для отопления, делают заглубление на 50 см. Засыпают на дно песок и щебень по 10 см высотой. Укладывают гидроизоляцию из рубероида. Заливают основание бетонным раствором или укладывают железобетонное перекрытие.

Обустройство основания для печи из металла для бани

Поверх бетонного основания укладывают второй слой рубероида и выполняют кладку из огнеупорного кирпича в 3 ряда. Подготовленное основание под печь должно сравняться с чистовым полом в бане.

Сборка и установка банной печи

Устанавливать агрегат на бетонное основание специалисты не рекомендуют, т. к. от перепада температур и постоянной влажности оно потрескается и потеряет прочность. От стен агрегат возводят на расстоянии 20 см. На стене крепят жаропрочный материал:

• щит из нержавеющей стали;
• фольгированный теплоизолятор на основе минваты;
• обкладывают жаропрочным кирпичом.

Готовую конструкцию устанавливают на подготовленное основание. Монтируют патрубок. Подводят дымоотвод.

Декоративная отделка банной печи

Для поддержания температуры в бане более длительное время металлическую конструкцию облицовывают кирпичом глиняным раствором. Также такой прием позволит меньше обжигаться о стенки печи.

Вариант обкладки печи из металла для бани кирпичом

Между обогревателем и кирпичной кладкой оставляют расстояние 10 см для циркуляции воздуха. Этот прием позволит создать конвекционный поток для быстрого обогрева парилки. В кирпичной кладке предусматривают окошки, чтобы металл не подвергался коррозии.

Схема обкладки металлической каменки кирпичом

Внимание! Кирпич укладывают на глиняно-песчаный раствор, т. к. цементные смеси не выносят влагу и температуру и быстро потеряют прочность.

На финальной стадии укладывают камни в каменку. Для средней печки потребуется 50-80 кг, фракцией 5-15 см. Природные булыжники округлой формы разного размера обеспечат лучшую теплопроводность.

Схема правильной укладки камней

Лучшими камнями для бани считают жадеит, базальт и талькохлорид.

Как правильно укладывать камни в банную печь:

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

1. Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.

2. Внутри приваривают уголки для размещения колосника.

3. Закрывают задние стенки каменки и зольника.

4. Для дымохода делают отверстие и приваривают трубу.

5. Внутри приваривают патрубок.

6. Патрубок приваривают к дымоходу.

7. Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.


Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

Принцип работы печи Булерьян

Для изготовления печи потребуются:

• труба диаметром 70 см толщиной 5-8 мм;
• листовой металл 5-8 мм и 2 мм толщиной;
• трубы диаметром 7 см;
• электроды;
• сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 ^о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

• много элементов, которые увеличивают время изготовления;
• агрегат получается больших размеров;
• очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

• труба для дымохода и основы
• лист металла;
• пруты;
• колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Этапы возведения буржуйки из трубы для бани

Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит необходимую тягу.

Агрегат для бани своими руками:

Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

• 2 трубы разного диаметра квадратного сечения;
• уголки из металла;
• колосники.

Чертеж реактивной печи из металла

Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 ^о с трубой большего размера.

Низ большей емкости отрезают под углом 45 ^о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

Реактивная печь из трубы квадратного сечения

В народе простейшую конструкцию печи называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м³. Емкость тщательно освобождают от остатков газа и срезают кран.

В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

Отверстия зольника получаются на дне печи

Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

Дверки приварили на зольник и топку

Далее производят пробную топку.

Устройство отопления для бани из газового баллона:

Колосник для печи своими руками

Изготовить колосник для печи своими руками можно из прута арматуры сечением 10 мм. По размеру отверстия для колосника вырезают детали: 2 продольные и 10-15 поперечных перекладин. С шагом 2 см поперечины приваривают к долевым прутам, чтобы получилась решетка.

Как сделать колосники:

Нужен ли шибер в банной печи

Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.

Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

Выдвижной шибер для печи вставляется в пазы дымохода

Поворотный шибер выглядит как пластина, которая поворачивается по оси.

При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается

Заключение

Изготовить печь в баню из металла своими руками можно при соблюдении всех этапов и четком следовании чертежу. Каждая деталь должна точно соответствовать своим размерам. Качественно выполненные элементы обеспечат хорошую работу печи для бани.

Отправить комментарий

Устройство металлической банной печи. Обновлено 29.03.2020

«Хочешь сделать хорошо — сделай сам». Этим принципом мы пользовались 20 лет назад, когда разрабатывали самые первые чертежи печей из металла для бани.

Мы не претендуем на роль первооткрывателей — сотрудники компании «Теплодар» обратились к банным традициям России, наших северных соседей, объединили и систематизировали этот опыт. В результате нам удалось разработать целый ряд удачных конструкций печей, которые пошли в серийное производство — надежных, функциональных и безопасных. И по сей день они удовлетворяют базовым требованиям покупателей.

Предлагаем поговорить об устройстве печей из металла для бани, разобрать основные этапы самостоятельного изготовления и типичные ошибки, которые при этом допускаются. Мы будем рады, если наш опыт поможет вам в реализации идей.

Содержание:

1. Как выбрать конструкцию?
2. Какие материалы подойдут для изготовления печи?
3. Марки сталей
4. Колосник
5. Дверца топливного канала и зольника
6. Дымоход
7. Кожух-конвектор или сетка-каменка?
8. Краска
9. Сборка печи
10. Как сделаны наши печи



Как выбрать конструкцию?

Существует несколько вариантов устройства печей для бани. При выборе конструкции принимаются во внимание следующие параметры:

• форма: прямоугольная или цилиндрическая;
• пространственное положение: вертикальное или горизонтальное;
• расположение дверцы топливного канала: в парилке или смежном помещении;
• бак для нагрева воды: на дымоходной трубе или совмещенный с топкой;
• вид каменки: открытая или закрытая;
• защита боковых стенок топки: сетка с камнями, кирпичная кладка или конвекционный кожух.

Мы не рекомендуем брать первый попавшийся на просторах интернета чертеж металлической печи для бани и сразу же приступать к изготовлению.

Одна из главных характеристик устройства — тепловая мощность — должна соответствовать объему парильного помещения. Этот показатель зависит от нескольких факторов. Самый главный из них — объем камеры, в которой сгорают дрова. Для помещения объемом 4-10 м³ мы рекомендуем печи мощностью 10 кВт. Для расчета объема топки (в литрах) мощность умножается на 0,5. То есть для печи на 10 кВт топка должна быть около 50 литров. Определить линейные размеры можно посредством несложных математических расчетов.

Еще один очень важный нюанс — высота. Топку нельзя «занижать», иначе пламя будет догорать в дымоходе, что приведет к тому, что большая часть тепловой энергии уйдет через трубу на улицу. Языки пламени должны «помещаться» в топку.

Какие материалы подойдут для изготовления печи?

Есть два подхода к выбору материалов для самодельной печи:

1. Вы ищете самый бюджетный вариант. Берете все, что попадается под руку, например, обрезки листового металла, старый неиспользуемый пропановый баллон, готовую емкость. Выйдет недорого. Но долговечность и безопасность конструкции печи для бани из металла неизвестной марки — это всегда лотерея. Дело в том, что свариваемость стали зависит от ее состава: одни марки свариваются без ограничений, другим нужен предварительный нагрев, третьи вообще не предназначены для сварных конструкций.

   Кроме того, качество шва зависит от совместимости основного и присадочного металлов. На форумах самодельщиков можно встретить сообщения типа: «Марку стали не знаю, наверное, Ст3, поэтому буду варить АНО-4 — не развалится». Если вы делаете забор, то все нормально, но когда речь идет о печи, нужно помнить о том, что конструкция должна оставаться герметичной при любых условиях. Проблема в том, что в некоторых сталях при сварке в околошовной зоне образуются закалочные структуры, представляющие собой множественные пространственные дефекты кристаллического строения. В результате температурных деформаций при нагреве / остывании печи в сварке могут появиться трещины, а это крайне нежелательное явление.

2. Важна не только окончательная стоимость проекта, но и качество. Покупаете нужные материалы и детали, но делаете чертежи и печь для бани своими руками. При разработке проекта рассчитываете требуемую мощность и размеры топки в соответствии с объемом помещения парилки. У вас есть хороший сварочный аппарат, вы умеете им пользоваться, имеете опыт разметки и сборки металлоконструкций.

   Если трудности не пугают, можно начинать мониторить рынок стального проката. Для реализации проекта потребуются:

   • листовая сталь толщиной 4-10 мм для прямоугольной печи или труба соответствующего диаметра для круглой конструкции;
   • труба Ø115-140 мм (в зависимости от тепловой мощности топки) для дымохода;
   • тонкий лист (2-3 мм) для зольника;
   • прут или квадрат 8-10 мм для корзины каменки.

   При условии, что выбрана удачная конструкция, металлическая печь для бани получится долговечной и работоспособной. Только стоимость ее будет сравнима или даже выше, чем у «заводских» аналогов. Кроме того, на работу уйдет какое-то время.



При условии, что выбрана удачная конструкция, металлическая печь для бани получится долговечной и работоспособной. Только стоимость ее будет сравнима или даже выше, чем у «заводских» аналогов.


Марки сталей

Большинство производителей для изготовления топок и экранов используют конструкционные малоуглеродистые стали марок Ст3, 10, 20, 08пс. Они недорогие, имеют хорошую свариваемость, их не рвет при нагреве. Использование сталей с более высоким содержанием углерода нерационально: изменение структуры металла в конечном итоге приводит к разрушению печи.

Многие создатели самодельных конструкций считают, что для изготовления печи нужно выбирать специализированные стали, которые применяются в промышленном котлостроении: 12ХМ, 12Х1МФ, 15ХФ. Эти материалы выдерживают колоссальные термические нагрузки, не деформируются и имеют высокую теплопроводность. Однако с ними сложно работать.

Для сварки РДС нужно будет найти электроды ЦЛ-39, ЦЛ-45, ТМЛ-3У, которые редко встретишь в обычных строительных магазинах. Если варить полуавтоматом в защитной среде, нужна проволока СВ-08ХМФА или подобные марки. Кроме того, нужен предварительный нагрев свариваемых деталей и термообработка.

Многие производители банных печей используют коррозионностойкие стали, но мало кто приводит конкретные марки. Это вызывает значительное удорожание конструкции, но позволяет уменьшить толщину стенки в 2 раза, а, значит, печь будет значительно легче. Что касается долговечности: если все сделано правильно, вы передадите печь по наследству своим детям.

Наиболее подходящими для банных печей считаются марки 12Х13 и 12Х17, а также другие стали ферритного класса. Если в каталоге магазина сталь маркируется по американским стандартам, выбирайте марки 403, 409, 439. В «закромах» у многих любителей-самодельщиков есть запасы аустенитных нержавеек типа 12Х18Н10Т (AISI 321). Они просты в обработке, но совершенно не годятся для печей, поскольку имеют в 2-3 раза больший коэффициент температурного расширения, чем у ферритных сталей. Определить аустенитную сталь несложно: к ней не прилипает магнит.

Колосник

Колосник лучше купить, чем делать самостоятельно. Готовая чугунная решетка стандартных размеров обеспечит поступление достаточного количества воздуха в топку. Колосник испытывает колоссальные термические нагрузки и находится в окислительной атмосфере. Сварная стальная решетка очень быстро прогорит в таких условиях. Кроме того, у чугуна в разы меньший коэффициент температурного расширения, чем у всех конструкционных сталей. Колосник из него не будет деформироваться от нагрева и распирать стенки печки.

Дверца топливного канала и зольника

Один из самых сложных элементов конструкции — дверца топливного канала. Если вы хотите наблюдать за пламенем через стекло, готовьтесь к покупке готовой модели. Также в магазинах печного литья можно заказать чугунные дверцы. Выглядят они неплохо, но потребуют проявить некоторую смекалку при выборе способа крепления.

Пытаться приварить чугунный короб дверцы к стальному топливному каналу мы не рекомендуем. Даже если выйдет нормальный на первый взгляд шов, он неизбежно лопнет при первой или второй растопке. На большинстве чертежей металлических печей для бани, сделанных своими руками, видно, что дверцы крепятся винтами, заклепками или кляммерами.

Основное требование к конструкции дверей топливника — плотное прилегание. Также она не должна раскаляться, иначе во время горения ей будет невозможно пользоваться. Для стальной дверцы мы рекомендуем делать теплоотбойник — металлическую пластину с тыльной стороны дверцы. Она должна быть установлена с воздушным зазором 20-30 мм.

Дверь зольника чаще всего приваривают к самому ящику. Температура в той части печи, которая находится ниже колосника — невысокая — поэтому проблем с перегревом там не возникает. Зольный короб сваривают из листа 2-3 мм. Если делать из более толстого металла, он окажется очень тяжелым, и его будет сложно вынимать для чистки.

Дымоход

Для дымохода используют и «черные», и нержавеющие трубы. Если вы решили не покупать готовую трубу с теплоизоляцией, ее придется делать самостоятельно: и для «уличной» части, и для той, что проходит через чердачное помещение. Поэтому кроме трубы придется искать минеральный утеплитель и тонкий лист для изготовления кожуха.

Для дымохода используют и «черные», и нержавеющие трубы. Кроме трубы придется искать минеральный утеплитель и тонкий лист для изготовления кожуха.


Кожух-конвектор или сетка-каменка?

Сетка из прутьев, заполненная камнями, проще в исполнении, чем кожух из металлического листа. Кроме того, такое исполнение позволяет снять большее количество пара при условии, что мощность печи будет остаточной. Вариант обкладки конструкционным кирпичом мы не рассматриваем, поскольку он сводит на нет основное преимущество металлической печи — скорость нагрева. Для изготовления кожуха-конвектора можно привлечь опытного сварщика, если недостаточно собственной квалификации. Здесь главное — сварить конструкцию без поводок.

Краска

Если печь изготовлена из углеродистой стали, ее поверхность нужно покрыть жаростойким составом. Подойдут лаки и эмали с маркировкой «КО».

Сборка печи

Насколько бы тщательно ни был продуман чертеж металлической печи для бани, вероятность ошибки не стоит исключать. Мы рекомендуем собирать всю металлоконструкцию на прихватках. Возможно, придется несколько раз разбирать, чтобы подогнать размеры. Когда убедитесь, что все сделано ровно, можно проваривать сплошным швом. Начинать нужно с тех элементов, которые расположены внутри: опоры для колосника, перегородки.

Во многих чертежах и схемах печей для бани, которыми люди делятся на форумах, отсутствует один важный элемент — ревизионный люк для чистки дымохода. Не забывайте, что сажу придется периодически удалять, поэтому к нему нужен удобный доступ.

Как сделаны наши печи

Компания «Теплодар» занимается изготовлением печей с 1997 года. Мы предлагаем познакомиться с самой старшей серией наших продуктов «Сибирь». Мы считаем, что это одна из лучших конструкций печей для бань и саун нашего производства. В ассортименте представлены модели для парных объемом до 20 и до 30 м³.

Печь «Сибирь» представляет собой открытую каменку с топкой из нержавеющей стали, легированной хромом. Одно из основных преимуществ конструкции — высокая скорость нагрева парильного помещения. Мы предлагаем два исполнения кожуха-конвектора: из окрашенной и нержавеющей стали. Каменка рассчитана на загрузку до 90 кг, и ее дно мы дополнительно усилили несущим элементом.

Вы можете познакомиться со схемами печи для бани «Сибирь» в каталоге. Здесь представлены фото в интерьере, а также боковые разрезы всех исполнений.

Как выбрать лучшую каменку для сауны на дровах — Сауна Финнмарк

Выбор подходящей дровяной печи для сауны, комплекта дымохода и теплозащиты для вашего конкретного проекта сауны может быть трудным, и легко ошибиться, если вы не знаете, что ищете. Ниже приведены некоторые из наших часто задаваемых вопросов о том, какую каменку для сауны на дровах купить:

Какая модель каменки для сауны на дровах мне нужна?

Первое, что нужно учитывать при выборе каменки, — это размер вашей сауны.Внутренний объем вашей сауны будет определять, какой размер дровяной каменки вам понадобится, а также от того, потребуется ли вам защита от тепла или нет. Для каждой из наших каменок размер каменки и рекомендации по размеру сауны включены в таблицу технических характеристик продукта на вкладке «Технические характеристики» каждой страницы продукта. Обычно это выглядит следующим образом (но зависит от модели, поэтому проверьте индивидуальный продукт):

Модель	Айто 16	Резервуар для воды Aito 16	Айто 20	Резервуар для воды Aito 20	Тоннель Айто 20	Айто 24
Вместимость сауны	8–16 м³	8–16 м³	10–20 м³	8–20 м³	10–20 м³	12–24 м³

Важно отметить, что «фактический» объем и «расчетный» объем вашей сауны могут отличаться.«Фактический» объем — это просто длина x ширина x высота, «расчетный» объем также принимает во внимание такие факторы, как степень теплоизоляции сауны и много ли стекла, используемого в конструкции. Сауны с большим количеством стекла и / или небольшой изоляцией потребуют более мощной каменки. Отсутствие изоляции, например, в сауне-бочке, может привести к увеличению вычислительного объема на 50%. В случае стекла, как правило, квадратный метр стекла добавляет кубический метр вычислительного объема.Если у вас есть какие-либо вопросы относительно расчета объемов, просто свяжитесь с нами, и мы будем рады проконсультировать вас.

Если расчетный объем вашей сауны пограничный, в большинстве случаев рекомендуется округлить и использовать обогреватель большего размера. Всегда легче замедлить горение или меньше топлива для каменки для сауны на дровах, чем иметь полностью разогретую каменку, которая не нагревается до желаемой температуры.

Мы настоятельно рекомендуем вам проконсультироваться с квалифицированным сантехником или инженером HETAS для установки и подсоединения этих обогревателей к дымоходу.Стоит предварительно проконсультироваться, чтобы обсудить маршрут дымохода и убедиться, что вы соблюдаете правила дымохода и пожарной безопасности.

Какой тип дымохода мне нужен для дровяной каменки для сауны?

Мы рекомендуем использовать комплект дымохода Kota Steel 15 или комплект дымохода Kota Steel 24, поскольку оба предназначены для использования в саунах и предоставляют все необходимое для установки либо в одноэтажном (в случае 15), либо в двухэтажном здании. (в случае с 24).Сюда входят все прокладки и фланцы, обеспечивающие безопасную установку дымохода через пространство крыши и водонепроницаемое уплотнение самой крыши.

В то время как другие комплекты дымохода могут использоваться вместе с каменками для сауны на дровах Narvi, Aito и Kota, мы рекомендуем комплекты дымоходов Kota Steel, поскольку они предназначены для всех трех марок без необходимости адаптации. Дымоход должен соответствовать техническим характеристикам не ниже T600, подходить для непрерывной температуры дымовых газов до 600 ° C для всех дровяных каменок для саун Narvi, Aito и Kota.Комплекты дымохода с более низким номиналом НЕ ДОЛЖНЫ использоваться.

Мы рекомендуем установить дымоходный комплект сертифицированным сантехником HETAS или инженером-теплотехником, имеющим опыт монтажа дымоходов.

Нужен ли мне тепловой экран для дровяной каменки для сауны, и если да, то сколько и где его взять?

Теплозащита необходима там, где не могут быть соблюдены минимальные безопасные расстояния дровяной каменки до горючих материалов. Например, если скамейка или деревянная обшивка расположены ближе к обогревателю, чем минимальные безопасные расстояния, потребуется теплозащита.Точно так же, если обогреватель установлен на деревянном полу, потребуется теплоизоляционная основа. В таких случаях мы рекомендуем использовать комплект тепловой защиты Kota и монтажную базу.

Отдельностоящая двухслойная стальная конструкция идеально подходит для обеспечения того, чтобы тепло не передавалось на обшивку позади, и, будучи отдельно стоящей, позволяет вам получить доступ, чтобы избежать ожогов — что невозможно с настенным теплозащитным экраном. Важно периодически проверять это, чтобы убедиться, что не произошло ожогов, и это позволит предотвратить возгорание в сауне.

Необходимость в тепловой защите может быть устранена в случае использования негорючих материалов на стенах и полу вокруг обогревателя. Мы рекомендуем, чтобы сама стена вокруг обогревателя была сделана из материала, подобного бризу, который можно облицовывать плиткой или облицовывать. Облицовка деревянной стены плиткой или облицовка деревянной стеной может привести к ожогам и незаметному возгоранию позади нее, а значит, и к возгоранию. Мы рекомендуем, чтобы плитка в сауне была из камня или фарфора, чтобы предотвратить растрескивание при нагревании.

А как насчет дровяных каменок для саун с резервуарами для воды или туннельных моделей, как они работают?

Туннельная каменка для сауны позволяет использовать дровяную каменку вне сауны, в прихожей или соседней комнате.Это позволяет вашей дровяной каменке для сауны работать как дровяная печь в другой комнате, и пламя будет хорошо видно. Туннель легко регулируется для соответствия разным типам стен и разной толщине. С каменками туннельной модели нет необходимости подавать дровяное топливо в сауну, что помогает содержать сауну в чистоте. Однако это, в свою очередь, означает, что приятный свет от камина в сауне не будет виден.

Нагреватели резервуара для воды позволяют пользователю нагреть большое количество воды в кабине сауны.Обычно это делается для купания и мытья в сауне. Нагреватели для сауны со встроенными водонагревателями особенно полезны в автономных домиках или там, где нет доступа к горячей воде, например, в кабине сауны на открытом воздухе / в саду. Хотя не все наши обогреватели могут иметь встроенный резервуар для воды, существуют и другие варианты установки водогрейных котлов в автономных кабинах, в том числе водогрейные котлы с дымоходом и котлы для сауны (они особенно популярны в Финляндии). .Вода в водонагревателях очень горячая (до кипения!). Следует соблюдать осторожность при наборе воды из бойлера для горячей воды, и эту воду следует смешать с холодной пресной водой перед использованием для купания.

Какие камни для сауны / уголь мне следует использовать для электрокаменки?

Мы рекомендуем использовать диабаз (также известный как долерит), оливиновый диабаз, габбро или оливин. Можно использовать керамические камни для сауны, они более прочные, но тепло не такое мягкое и приятное.В Finnmark мы продаем только финский оливиновый диабаз класса А для большинства наших каменок для сауны на дровах. Для аккумулирования тепла каменками для саун, такими как серия Aito Kiuas AK47-110, мы используем оливин и керамические камни.

Вы также можете использовать облицовочные камни, они чисто эстетичны и дополняют стиль сауны, особенно используемые в современных конструкциях сауны, где требуется контраст.

Насколько большой объем каменки должен быть у моей электрокаменки?

Мы в Finnmark считаем, что сауна должна быть сделана в традиционном финском стиле.Следуя этой доктрине, финны говорят, что чем больше камня в каменке, тем мягче и приятнее löyly (паровая сауна / атмосфера сауны). По нашему опыту, это очень верно, поэтому ответ на этот вопрос: чем больше камней, тем лучше!

Сколько килограммов камней для сауны мне нужно для дровяной каменки?

Каждый обогреватель отличается, и его количество указано на вкладке «Технические характеристики» на странице продукта.У нас также есть возможность купить каменку с камнями, где мы включаем необходимое количество каменных ящиков для сауны для вашей каменки со скидкой 5 фунтов стерлингов за коробку при покупке вместе (39,99 фунтов стерлингов за коробку при покупке отдельно или 34,99 фунтов стерлингов за коробку при совместной покупке. с утеплителем). Дополнительную информацию о том, сколько камней вмещает каждый из наших нагревателей для сауны, см. На странице продукта.

Можно ли полить водой камни дровяной каменки для сауны?

Дровяные каменки для саун Narvi, Aito и Kota не только позволяют поливать камни водой, но и активно поощряют это! Эти нагреватели для сауны рассчитаны на то, чтобы во время использования выдерживать большое количество воды на камнях для сауны.Это то, что создает непревзойденный löyly , характерный для всех обогревателей Narvi, Aito и Kota. Просто убедитесь, что вы правильно расположили камни для сауны, чтобы большая часть воды испарялась с камней и минимальное количество воды достигало топки внизу.

Почему стоит покупать дровяную печь для сауны Narvi, Aito или Kota?

Узнав больше о наших брендах каменок, вы спросите: «Зачем мне покупать что-нибудь еще!».

Узнайте больше здесь!

Есть еще вопросы?

Если у вас есть другие вопросы, свяжитесь с нами через страницу «Контакты Finnmark». Вы также можете отправить нам письмо по электронной почте [email protected] или позвонить нам по телефону +44 (0) 1768 489273 (север Великобритании) или +44 (0) 20 8050 2895 (юг Великобритании). Не откладывайте, свяжитесь с нами сегодня!

Дровяные печи для саун

Традиционная сауна

Мягкое тепло, мягкий пар и потрескивающий огонь!

Разработан для использования дерева вместо электричества с очень эффективной системой циркуляции пламени.Система равномерно нагревает камни и быстро нагревает сауну. Тепло эффективно передается камням. Результат — мягкое тепло. Создайте приятный пар, окропив водой камни. Эти обогреватели имеют отличный коэффициент полезного действия (больше тепла, меньше потребляемой древесины).

Дровяная каменка для сауны POLAR & HARVIA Характеристики

• Прочный стальной материал: двухцветная запеченная эмаль и внешний теплозащитный экран из нержавеющей стали, внутренняя часть из сверхпрочной стали
• Колосниковая решетка чугунная жесткая —
• 16ПК Имеет стеклянную дверцу.* Самая популярная модель
• Тик OR Ручки из спиральной стали
• Зольник съемный
• Выход дымохода на большинстве моделей находится сверху и предназначен для дымохода диаметром 6 дюймов.
• Дополнительный закрытый резервуар для воды
• Максимальный размер дров: диаметр 6 дюймов, длина 15 3/8 дюйма
• Труба для печи не включена ни в одну из этих дровяных печей для сауны и будет предоставлена ​​клиентом.

Модель	Мин. / Макс. Cu Ft	Размеры	Грузоподъемность (фунт.)	Общий вес в упаковке
Blackline 007 Blackline 16PK Без резервуара для воды	200/350 212/565	13 дюймов (ширина) x 17 дюймов (глубина) x 24 дюйма (высота) 16 дюймов x 19 дюймов x 29 дюймов	80 100	150 190
Blackline 20PK Без резервуара для воды Blackline 20VPK Резервуар для воды	282/776 282/776	20 дюймов x 20 дюймов x 31 дюймов 26 x 20 x 31 дюйм	132	240
Blackline 27-В ПК	282/776	26 дюймов (ширина) x 21 дюйм (глубина) x 31 дюйм (высота)	90	210
Блэклайн 28-SL Внешняя подача	425-988	19 дюймов (ширина) x 21 дюйм (глубина) x 37 дюймов (высота)	132	240

Дровяные печи для саун Nippa

Модель WB / WC- Стандартные дровяные печи для сауны

• Мягкое тепло, мягкий пар и потрескивающий огонь!
• Предназначен для использования древесины вместо электричества
• Коммерческие решетки и двери литые
• Стены толстые стальные
• Зольник совковый
• Эффективное и быстрое время нагрева
• 6 Выход дымохода сверху
• Дополнительный встроенный резервуар для воды
• Камень для сауны в комплекте

Модель	Мин. / Макс. Cu Ft	Размеры	Грузоподъемность (фунт.)	Общий вес в упаковке
Модель WB18	448	18×18 дюймов x28	125	235
Модель WB 22	672	18×22 дюймов x28	125	270
Модель WB 24	840	18x24x28	150	380
Модель WC18	448	18×18 дюймов x28	125	235
Модель WC 22	672	18x22x28	125	270
Модель WC 24	840	18x24x28	150	380

Все модели унитазов оснащены открытыми баками прямого нагрева, которые могут быть расположены сзади, справа или слева.

Опции:

• Удлинитель на 6, 8 или 12 штук для загрузки снаружи. Включает декоративную накладку.
• Емкость резервуара для воды из оцинкованной стали (12 галлонов) со змеевиком из нержавеющей стали
• Пользовательские цвета и стеклянные двери

* Запросите ценовое предложение на фрахт * Доставка займет 2 недели * Позвоните для получения руководства по установке

• Цена: 1320 долларов.50

• Объявленная цена: 1887,50 $

  Сохранить 30%
• Цена: 806 долларов.00

• Объявленная цена: 989,50 $

  Сохранить 19%
• Цена: 953 доллара.00

• Объявленная цена: 1362,50 $

  Сохранить 30%
• Цена: 1172 доллара.50

• Объявленная цена: $ 1 671,50

  Сохранить 30%
• Цена: 1602 доллара.00

• Объявленная цена: $ 2,289.00

  Сохранить 30%
• Цена: 1981 доллар.00

• Объявленная цена: 2 830,50 $

  Сохранить 30%
• Цена: 1110 долларов.00

• Объявленная цена: $ 1405.00

  Сохранить 21%
• Цена: 799 долларов.50

• Объявленная цена: 975,50 $

  Сохранить 18%
• Цена: 1450 долларов.00

• Объявленная цена: 1 998,00 $

  Сохранить 27%
• Цена: 1839 долларов.00

• Объявленная цена: $ 2,294.00

  Сохранить 20%
• Цена: 2179 долларов.00

• Объявленная цена: 2 990,00 $

  Сохранить 27%

нагревателей для саун — Touch of Finland

Последние 35 лет Touch of Finland является самым надежным поставщиком каменок для саун на Верхнем полуострове.Сделайте покупку сауны для дома с уверенностью и доверием, имея дело с семейным бизнесом. Наш семейный бизнес по производству саун принадлежит одной и той же финской семье на протяжении трех поколений, а это означает, что вы получаете три поколения ноу-хау сауны. Мы предлагаем превосходные сауны, которых хватит на долгие годы. Мы обладаем обширными знаниями об электрических и дровяных каменках для саун. Посетите наш выставочный зал саун Marquette, MI, чтобы увидеть самые популярные электрические и дровяные печи.Зайдите в будний день днем ​​и поговорите с нашим владельцем о вашем проекте!

Получите расценки Sauna Country на все каменки для саун. Мы находимся в самом сердце Верхнего полуострова Мичиган, где проживает самое большое количество американцев финского происхождения, у которых есть сауны. У нас самые низкие цены на каменки Helo для саун в Верхнем Мичигане.

Мы гордимся тем, что являемся постоянным дилером компании Yoopers для саун Helo. Helo Ltd — крупнейший в мире производитель традиционных паровых саун. Сауны Helo имеют довольно легендарную историю, начавшуюся со скромного начала в 1919 году в Выборге, Финляндия.Они сохраняют финские традиции живыми и здоровыми, создавая каменки и сауны, отвечающие современным требованиям. Наш выбор каменок и печей для сауны варьируется от электрических и деревянных до традиционных и современных. Позвольте нам помочь вам найти идеальное решение для вашего дома, лагеря или бизнеса. Оцените преимущества сауны уже сегодня!

Наши самые популярные нагреватели для саун представлены в нашем выставочном зале, расположенном в Маркетте, штат Мичиган. Вы можете посетить нас в рабочее время, чтобы поближе познакомиться с качеством изготовления и материалами, которые Helo использует для изготовления печей.Получите прайс-лист лично и обсудите с нами детали вашего проекта. Или, если вы предпочитаете, позвоните или напишите нам и расскажите о своих потребностях в сауне, и мы предоставим вам самую низкую цену.

У нас есть печи для сауны, изготовленные из всех материалов, в том числе из нержавеющей стали, устойчивой к ржавчине. В нашем ассортименте также есть настенные и напольные блоки. Независимо от размера вашей сауны, у нас есть размер, который подойдет вам. Получите больше возможностей для управления печью для сауны с дополнительными обновлениями внешнего блока управления, которые позволяют управлять печью из раздевалки.Все обогреватели оснащены функциями безопасности и опциями для предварительной настройки вашей печи.

Touch of Finland может поставить сауны как для жилых, так и для коммерческих проектов. Мы стремимся предоставлять качественные продукты для сауны клиентам по всему Верхнему полуострову.

Руководство британского покупателя по печам для сауны HUUM и контроллерам для саун HUUM | Адам Ранг | Журнал «Эстонские сауны»

Помимо предоставления посетителям качественных саун, Beach Box Spa также создает для клиентов сауны на заказ, часто в их необычном и оригинальном стиле регенерирующих боксов для лошадей.Вы можете узнать, есть ли у них возможность построить для вас сауну, по адресу [email protected].

Основатель HUUM, Сийм Неллис, происходит из семьи строителей саун-печей в Эстонии на протяжении нескольких поколений.

После нескольких лет технического развития в 2011 году Неллис обратилась в Эстонскую Академию художеств и предложила студентам помочь разработать более эффективную электрическую каменку, которая сочетает в себе традиционные эстонские знания о строительстве саун с современным дизайном и интеллектуальными технологиями.Они решили, что современные печи для сауны слишком промышленны и что акцент в дизайне следует вернуть на камни, как это было на протяжении тысячелетий, которые обеспечивают превосходное тепло и пар.

Победителем стала настенная электрическая плита Drop, напоминающая форму капли воды.

Несмотря на то, что она занимает очень мало места в сауне, конструкция Drop вмещает 55 кг камней, что намного больше, чем у многих дровяных печей. После доработки, Drop был запущен в 2014 году и сразу получил положительные отзывы любителей сауны, а также несколько наград за дизайн.

В результате HUUM продолжил рост и инвестировал в дальнейшее развитие продукции, включая интеллектуальную систему управления UKU, которая обеспечила бы пользователям сауны дополнительное удобство и безопасность.

Компания основала свое основное присутствие в Тарту, академическом и культурном центре Эстонии, но она также полагается на квалифицированный опыт металлистов со всей Эстонии, которые индивидуально работают над различными элементами производства, многие из которых слишком креативны для автоматизированного процесса. линий, так что это требует ручной работы.

Их второй конструкцией была Hive, большая отдельно стоящая печь, которая доступна как в электрической, так и в дровяной версии.

Он был запущен в 2016 году и уже зарекомендовал себя как популярный в общественных саунах и спа, а также в больших домашних саунах.

Технологии также развивались, включая мобильное приложение HUUM, которое постоянно развивается. Первоначально это контролировалось только с помощью встроенной SIM-карты, которая требует платы за соединение, но в начале 2019 года HUUM выпустила свои контроллеры UKU с подключением по Wi-Fi.

Что касается нас, мы создали собственное предприятие Estonian Saunas, чтобы помочь экспортировать дизайн, технологии и традиции эстонских саун — вот почему у нас сложились давние и тесные отношения с HUUM. Мы установили первую печь для сауны с подключением по Wi-Fi в собственном доме в Таллинне и с тех пор экспортируем ее. Мы также сами инвестировали в HUUM, чтобы поддержать их расширение.

В настоящее время мы разрабатываем еще одну сауну с дровяной печью ХУУМ — правда, она находится в грузовике ЗиЛ-131 Советской Армии!

В конце 2019 года HUUM представила две новые конструкции каменки, Steel и Cliff, с меньшими безопасными расстояниями и меньшими требованиями к потребляемой мощности в ответ на растущий спрос на домашние сауны, особенно в небольших помещениях, таких как квартиры.

Спрос на печи для сауны HUUM и контроллеры Wi-Fi резко вырос, поскольку все больше людей проводят больше времени дома и думают о своем здоровье. После начала глобальных ограничений общий объем продаж HUUM в марте увеличился более чем в три раза. К счастью, производство относительно невелико и уже разнесено, поэтому его можно безопасно продолжать. Самая большая проблема заключалась в том, чтобы просто найти достаточно камней, чтобы удовлетворить возросший спрос.

Есть четыре основных типа плит HUUM: Drop — элегантная настенная печь в форме капли.Hive — это отдельно стоящая печь округлой формы для больших саун. Cliff и Steel — это вертикальные печи с более коротким безопасным расстоянием, подходящие для небольших саун. Все они доступны как электрические обогреватели, в то время как Hive также доступен как дровяная печь, которую можно обогревать либо в горячей комнате, либо через стену из соседней комнаты.

Вы можете заранее загрузить руководства для всех этих печей, которые содержат более подробную информацию о технических характеристиках и безопасных расстояниях.Вот они: Drop, Hive, Cliff, Steel.

При выборе печи HUUM необходимо понять пять шагов:

1. Рассчитайте выходную мощность в кВт, необходимую для обогрева сауны (электрическая и дровяная)
2. Измерьте требования к безопасному расстоянию для сауны (электрическая и дровяная- с огнем)
3. Проверьте проводку сауны и входную мощность (только электрическая)
4. Выберите камни (электрические и дровяные) и воздушный туннель (электрический Hive онлайн)
5. Выберите систему управления сауной UKU (только электрическую)
3.1. Рассчитайте выходную мощность в кВт, необходимую для обогрева сауны (электрической и дровяной).

Эта первая часть предназначена как для электрических каменок, так и для дровяных печей. Вам нужно будет определить, какая выходная мощность вам понадобится от вашей каменки или печи для надлежащего обогрева горячей комнаты сауны.

Каменки и печи HUUM можно использовать в парилках сауны объемом от 3 до 35 кубометров. Выходная мощность измеряется в кВт (как для электронагревателей, так и для дровяных печей).

По общему правилу очень вам потребуется около 1 кВт мощности на каждый 1 кубический метр помещения, которое вы отапливаете, хотя немного больше, если у вас больше неизолированных поверхностей (например, окна и стеклянная дверь) или если у вас больше теплоаккумулирующих поверхностей (например, кирпич, бетон или большие бревна), вам также потребуется немного больше мощности, если вы используете дровяную печь.

Большинство современных саун построены в довольно стандартном стиле, однако почти все деревянные поверхности и одна стеклянная дверь.Исходя из этого, в этой таблице показано, какая выходная мощность может комфортно обогреть помещение любого размера:

Электрические каменки для сауны
3,5 кВт: от 3 до 6 кубических метров
4,5 кВт: от 3 до 7 кубических метров
6 кВт : От 5 до 10 кубических метров
9 кВт: от 8 до 15 кубических метров
10,5 кВт: от 10 до 17 кубических метров
12 кВт: от 12 до 25 кубических метров
15 кВт: от 15 до 30 кубических метров
18 кВт: от 18 до 35 кубических метров метров

Дровяные печи для сауны
13 кВт: от 6 до 13 кубометров
17 кВт: от 8 до 16 кубометров

Если вы сомневаетесь в мощности, которая вам понадобится, у HUUM есть отличный калькулятор на их сайте здесь.

3.2. Определите безопасные расстояния для вашей сауны (электрическая и дровяная)

Ваша печь должна быть размещена на минимальном расстоянии от любых горючих поверхностей. Более подробная информация доступна в руководствах по продуктам для каждой печи здесь: Drop, Hive, Cliff и Steel.

В этом руководстве мы не будем вдаваться в подробности конструкции сауны, поскольку мы сосредоточены на печах, но вам, по крайней мере, необходимо убедиться, что конструкция вашей сауны соответствует этим минимальным безопасным расстояниям.

Вот их обзор для каждой печи HUUM в зависимости от типа и мощности:

Капля

Капля 4,5 кВт
A: 100 мм
B: 590 мм
C: 435 мм

Капля 6 кВт
A: 120 мм
B: 630 мм
C: 455 мм

Капля 9 кВт
A: 150 мм
B: 690 мм
C: 485 мм

HIVE (электрический)

Hive 6 кВт
A: 60 мм
B: 580 мм

Улей 9 кВт
A: 90 мм
B: 640 мм

Улей 12 кВт
A: 120 мм
B: 800 мм

Улей 15 кВт
A: 150 мм
B: 860 мм

Hive 18 кВт
A: 180 мм
B: 920 мм

Cliff

Cliff 3.5 кВт
A: 60 мм
B: 390 мм

Cliff 6 кВт
A: 60 мм
B: 390 мм

Cliff 9 кВт
A: 120 мм
B: 510 мм

Cliff 10,5 кВт
A: 180 мм
B: 920 мм

Сталь

Сталь 3,5 кВт
A: 50 мм
B: 420 мм

Сталь 6 кВт
A: 60 мм
B: 390 мм

Сталь 9 кВт
A: 100 мм
B: 520 мм

Сталь 10,5 кВт
A: 100 мм
B: 520 мм

Улей (дровяной)

Улей дровяной 13 кВт
A: 250 мм
B: 900 мм

Улей на дровах 17 кВт
A: 500 мм
B: 1000 мм

Улей на дровах 17 кВт LS (через обогрев стен)
A: 500 мм
B: 1000 мм

3.3. Ознакомьтесь с проводкой и входной мощностью сауны (только электрическая).

Если вы планируете создать электрическую сауну, вам необходимо узнать мощность главного предохранителя, чтобы убедиться, что она соответствует входной мощности, необходимой для нагревателя. Вам также необходимо знать, какая у вас проводка: однофазная или трехфазная.

Если у вас 1 фаза, которая является стандартной для домов в Великобритании, вам нужно выбрать нагреватель для сауны HUUM с выходной мощностью до 9 кВт. Если у вас 3-фазная проводка, которая является стандартной в коммерческих помещениях Великобритании и в большинстве мест по всей Европе, вы можете выбрать любую каменку для сауны HUUM.

Так получилось, что когда мы построили свою первую сауну с каменкой HUUM, у нас была квартира с однофазной проводкой, которая даже не позволяла включать чайник и стиральную машину одновременно! Тем не менее, мы смогли довольно легко перейти с 1 фазы на 3 фазы, так что это также вариант, если вам нужно больше энергии.

Если у вас есть какие-либо сомнения относительно правильной проводки для вашей собственности, проверьте свой счет за электроэнергию или коробку — или поговорите напрямую со своим поставщиком электроэнергии.И всегда используйте сертифицированного электрика для любого электрического монтажа.

3.4. Выберите камни для сауны (электрические и дровяные) и воздушный туннель Hive (только электрический Hive)

Этот шаг фактически не относится к нашему интернет-магазину по адресу EstonianSaunas.co.uk , потому что мы включаем все камни и воздушный туннель в стандартной комплектации.

Камни HUUM — это тщательно отобранные серые округлые вулканические камни, собранные в Финляндии и известные британцам как оливиновый долерит (или оливиновый диабаз на американском английском).Эти камни рекомендуются для использования в печах HUUM как из-за их внешнего вида, так и из-за качества тепла и пара, которые они производят.

Кроме того, если вы выберете электрическую печь Hive, у вас есть возможность добавить воздушный туннель. Он вставлен в механизм для увеличения циркуляции воздуха между камнями, что помогает ухаживать за печью, а также улучшает качество сауны. Если вы добавите воздушный туннель, это уменьшит количество камней, которые вам понадобятся.

Итак, вот количество камней, необходимое для заполнения каждой печи HUUM:

• Электроплиты с каплевидным торможением (все): 60 кг камней диаметром от 5 до 10 см.
• Электрические плиты Hive (6 и 9 кВт) без воздушного туннеля: 120 кг камней диаметром от 10 до 15 см и 30 кг камней диаметром от 5 до 10 см.
• Электроплиты Hive (6 и 9 кВт) с воздушным туннелем: 80 кг камней диаметром от 10 до 15 см и 30 кг камней диаметром от 5 до 10 см.
• Электрические плиты Hive (12, 15 и 18 кВт) без воздушного туннеля: 220 кг камней диаметром от 10 до 15 см и 30 кг камней диаметром от 5 до 10 см.
• Электроплиты Hive (12, 15 и 18 кВт) с воздушным туннелем: 180 кг камней диаметром от 10 до 15 см и 30 кг камней диаметром от 5 до 10 см.
• Дровяные печи Hive (13 кВт): 90 кг камней от 5 до 10 см.
• Дровяные печи Hive (17 кВт): 100 кг камней от 10 до 15 см и 30 кг камней от 5 до 10 см.
3.4. Выберите свою систему управления UKU (только электрическая)

Если вы выбрали электрическую плиту, вам также понадобится система управления для нее.Для этого HUUM разработал UKU.

Сюда входит настенный контроллер UKU, который устанавливается вне сауны и доступен в различных цветах. Этот цвет — ваше первое решение. В стандартной комплектации мы предлагаем черный настенный контроллер, но вы можете заплатить немного больше за контроллер белого, песочного, металлического, оливкового или деревянного цвета.

Второй вариант — способ подключения системы управления. Есть три варианта: локальное соединение, соединение GSM (через мобильную сеть со встроенной SIM-картой) или соединение Wi-Fi (которое мы рекомендуем и не требует ежегодной платы).

Если вы выберете сауну с подключением к сети GSM или Wi-Fi, у вас также будет доступ к мобильному приложению HUUM, которое включает те же элементы управления, что и настенный контроллер, и постоянно совершенствуется с новыми функциями. Настенный контроллер UKU и приложение позволят вам не только включать и выключать сауну, но и видеть текущую температуру, выбирать целевую температуру и устанавливать таймер. Система управления также включает в себя функции безопасности, в том числе автоматическое отключение печи при перегреве или при открытой дверце.

1. Подтвердите свой заказ
2. Оплатите счет
3. Получите доставку HUUM
4.1. Подтвердите свой заказ

Посетите EstonianSaunas.co.uk и выберите свои продукты HUUM. Или просто отправьте нам письмо по адресу [email protected] .

В нашем интернет-магазине вы можете сделать прямой банковский перевод в нашем интернет-магазине или выбрать оплату по счету. Затем мы отправим вам по электронной почте счет с реквизитами нашего банковского счета в Великобритании.

Однако вы должны сообщить нам, платите ли вы как компания и есть ли у вас номер плательщика НДС. В таком случае мы снимаем НДС. Великобритания остается в режиме НДС ЕС до конца 2020 года, что означает, что британские компании, зарегистрированные в качестве плательщика НДС, в настоящее время не должны платить НДС с трансграничных деловых операций в ЕС. Это может измениться в 2021 году — и мы пока не знаем, как это сделать.

Кстати, мы используем информацию, которую вы отправляете на этом этапе, только для доставки вашего заказа, а затем свяжемся с вами еще раз в будущем по электронной почте, чтобы узнать, насколько вы довольны своей сауной.Мы не передаем никому ваши данные и не используем их для будущего маркетинга. Вся наша маркетинговая стратегия в основном направлена ​​на создание действительно интересного контента для любителей сауны, чтобы мы не беспокоились об электронном маркетинге и тому подобном.

4.2. Оплатите счет

Если вы выбрали оплату по счету, мы выставим счет вам или вашей компании, чтобы вы могли произвести оплату непосредственно на наш банковский счет в Великобритании, который находится в TransferWise.

Как только платеж будет получен, мы отправим заказ как можно быстрее.

Интересный факт: TransferWise также является британо-эстонской компанией, и у нее в лондонском офисе есть сауна с печью HUUM! Компания была создана бывшими сотрудниками Skype, которая тоже была эстонской компанией! Вы можете узнать больше о саунах TransferWise в нашем блоге здесь.

4.3. Получите посылку HUUM

Мы всегда пользуемся услугами надежных курьеров и добавляем страховку к доставке. Поэтому, если что-то пойдет не так с вашими продуктами на пути к вам, мы исправим это как можно быстрее.Хотя это очень редко.

Мы передадим курьеру все конкретные инструкции по доставке, а также дадим вам номер для отслеживания, чтобы вы могли видеть, когда он прибудет. У водителя будет ваш номер телефона на тот случай, если по прибытии вас не найдут. Это единственная причина, по которой мы запрашиваем ваш номер телефона при заказе.

Мы работали с HUUM над созданием для них этих видеороликов о том, как установить электрическую плиту с системой управления сауной UKU, а также о том, как добавлять камни.Это основано на плите Drop, но принципы такие же, как и для других электрических плит.

Наш самый важный совет — всегда использовать квалифицированного электрика для установки подобных электрических бытовых изделий. Большинству электриков процесс покажется довольно простым, но вы можете показать им эти видео, если у них возникнут какие-либо проблемы (и вы также можете написать нам по адресу [email protected], чтобы задать дополнительные вопросы).

Во-первых, вот как установить электрическую печь Drop:

А вот как установить систему управления сауной UKU от HUUM и подключить ее к печи Drop:

А вот как разместить все камни внутри каменки Drop:

Ой… и не забудьте прислать нам фотографии своей сауны! Нам нравится делиться ими в социальных сетях @estoniansaunas.Они вдохновляют других любителей сауны, а также любимы эстонцами, которые хотят увидеть, где кончаются дизайн и технологии эстонских саун во всем мире.

6.1. Проверьте, что включено

Большинство розничных продавцов печей для саун продают все товары отдельно. Печь может показаться хорошей ценой, но камни и систему управления нужно покупать отдельно. И эти камни, безусловно, увеличивают стоимость доставки!

Мы верим в продажу печи и камней вместе, чтобы дать более точную цену.Мы не возражаем против того, чтобы дать специальное предложение тем, кто хочет использовать свои собственные камни (и даже составить это руководство по сбору камней для сауны), но по нашему опыту это редко. Компания HUUM уже выбрала оптимальный тип камня, который затем полируется и округляется, чтобы дополнить общий вид печи, и поставляется с хорошим соотношением цены и качества.

Однако, как и все остальные, мы продаем системы управления сауной UKU отдельно, потому что существуют разные варианты для типа системы, а также цвета настенного контроллера.Также вы можете комбинировать печи и системы управления от разных производителей.

6.2. Проверьте, взимаются ли дополнительные сборы.

Британские покупатели будут заказывать товары на территории ЕС без дополнительных сборов за импорт. Это изменится с января 2021 года, когда завершится переходная фаза Brexit. Точные детали новых договоренностей все еще неясны, пока переговоры с ЕС идут в тупик, но потребители, вероятно, будут вынуждены платить свои собственные импортные пошлины.У большинства онлайн-продавцов есть такая политика.

Мы хотим, чтобы для клиентов все было просто, а также чтобы у нас были четкие цены. Это одна из причин, по которой мы открыли склад в Великобритании. Мы обновим этот документ, когда лучше поймем новые правила после завершения переходной фазы Brexit.

6.3. Остерегайтесь непрозрачных продавцов

По мере того, как сауны становятся все популярнее, увеличивается и количество онлайн-продавцов, и вероятность того, что что-то пойдет не так.

Продукция HUUM отличается очень высоким качеством, поэтому у клиентов редко возникают проблемы после их получения.На все они тоже есть гарантии. У нас были случайные сбои с доставкой, но мы всегда исправляли любые проблемы как можно быстрее.

Лучший способ заверить клиентов — быть максимально прозрачным. Вы должны ожидать, что любой онлайн-продавец будет четко отображать юридическое название своей компании и место ее регистрации. Это хорошая деловая практика и простая вежливость по отношению к клиентам, которые должны иметь возможность проводить комплексную проверку того, у кого они делают заказы. По крайней мере, они также должны иметь возможность проверить эту информацию в официальных государственных реестрах предприятий.

Мы идем намного дальше. Фактически, в моей предыдущей жизни, работая на правительство Эстонии, я помогал поддерживать развитие нашей прозрачной, надежной бизнес-среды и продолжаю публично говорить о важности этого для повышения доверия к бизнесу. Мы считаем, что прозрачность полезна для всех: законных предпринимателей, потребителей (особенно в Интернете) и общества в целом.

Итак, вот кое-что, что вы, возможно, захотите узнать о нас:

Наш бизнес — это эстонская компания, зарегистрированная как Estonian Saunas OÜ (LTD).Наш регистрационный код — 12986006, а наш номер плательщика НДС — EE101870812. Владельцы и директора — Адам Рэнг (то есть я) и Анни Овийр. Мы оба эстонцы, хотя я также имею двойное гражданство Великобритании. Я вырос в Сассексе, у меня есть семья, бежавшая от советских преследований.

Юридический адрес нашей компании — Тонди 22–4. На самом деле это адрес одной из наших саун, которыми мы владеем и предлагаем в качестве жилья. Наш рабочий адрес — это наш дом в Таллинне, где мы предлагаем возможность посетить сауну по-черному.У нас нет офиса, потому что у нас очень бережливый бизнес. Однако наш домашний адрес содержит буквы на эстонском языке, которые сбивают с толку клавиатуры наших британских партнеров, поэтому мы выбрали для нашей компании другой адрес сауны.

Вдобавок ко всему, многие данные о нашей компании общедоступны, включая финансовую информацию и такие вещи, как размер налогов, которые мы платим. И все общедоступные данные об эстонских компаниях, включая все, что упомянуто выше, проверяются нашим государством с использованием наших безопасных цифровых идентификаторов.

Мы стараемся, чтобы наш бизнес был как можно более экономичным, а наши цены — как можно более справедливыми, поэтому мы были бы удивлены, если бы кто-нибудь в Великобритании смог превзойти нас по соотношению цены и качества печи для саун. Однако дайте нам знать, если вы заметите что-то другое.

Если вы готовы, вы можете выбрать продукты HUUM, которые будут доставлены вам в Великобританию через нас по адресу EstonianSaunas.co.uk .

Вы также можете просто отправить нам письмо по адресу [email protected] . Мы получаем много писем, которые начинаются с «Hi Tere», но tere на самом деле просто «привет» на эстонском языке! Я или Анни ответим вам, как только сможем.

Нам очень нравится помогать большему количеству людей наслаждаться хорошими саунами, поэтому мы экспортируем не только эстонский дизайн и технологии саун, но и наши традиции в максимально возможной степени! Если вы хотите узнать больше и следить за нашими собственными приключениями, вы можете прочитать остальную часть этого блога Estonian Saunas или подписаться на нас в Instagram , Facebook , YouTube и Twitter . У нас также есть группа в Facebook для строителей и исследователей саун .

Варианты источников тепла — Сауны Сису, Бритт, Миннесота, США

Цены на все наши модели сауны-бочки включают электрическую печь для сауны. Стоимость стандартного 8-дюймового стандартного пакета включает электрическую плиту мощностью 6000 квт, а стандартного пакета 5-дюймового Mini — 4500 квт.

Мы не были бы саунами «Sisu», если бы не предлагали нашим клиентам варианты, особенно когда речь идет об источнике тепла для их саун-бочек. Мы считаем, что одним из основных вариантов должно быть предоставление нашим клиентам возможности выбора влажной или сухой сауны.Воду можно наносить непосредственно на все наши печи для создания пара, когда требуется настоящая финишная сауна.

Дерево или электричество?

Наша 8-дюймовая баня с оригинальной бочкой предлагает такую ​​возможность. Благодаря своим габаритам и мобильности сауна-бочка стала незаменимой сауной в тех удаленных местах, где просто не было электричества. С учетом этих требований нам необходимо было спроектировать и произвести собственную модернизацию дровяной печи. Дровяная печь должна была быть функциональной, безопасной, эффективной и эстетически привлекательной как с точки зрения дизайна ствола, так и с точки зрения инженерных решений.Что ж, у нас получилось! О-я, конечно, вначале методом проб и ошибок.

Обновление пакета дровяной печи




Наша дровяная печь изготовлена ​​из стали толщиной 5/16 дюйма. Печь оснащена водяной рубашкой емкостью пять галлонов, которая служит одновременно и тепловым экраном, и источником горячей воды. Водяная рубашка оснащена переливной трубкой, которая стекает прямо из пола. Также имеется сливной клапан, расположенный непосредственно на передней панели, для удобного отвода и слива воды.Печь имеет внешнее питание, поэтому в сауне нет беспорядка. Камера сгорания 32 дюйма принимает древесину толщиной до 28 дюймов. Дополнительные функции включают: 50 фунтов. хранилище для камней (включая камни), защита от камней из нержавеющей стали, дымоход 6 дюймов с хромированной изоляцией, хромированный колпак от дождя 6 дюймов и двойное управление заслонкой, которое позволяет демпфировать печь как внутри, так и снаружи.

За последние годы здесь, в Sisu Saunas, мы заметили значительный рост спроса клиентов на традиционную сауну на дровах. Мы считаем, что сауна на дровах олицетворяет традицию, и выбирают хобби-мастера.При использовании дровяной печи событие сауны становится более продолжительным, дрова нужно собирать, огонь нужно лелеять, а вид и запах создают долгожданную награду.

Модернизация электроплиты




Как указано в начале этой страницы, все модели сауны Barrel Sauna включают в себя электрическую плиту.

8-дюймовая модель Original стандартно оснащена блоком на 6000 кВ. Учитывая габариты и дизайн бочковой сауны, этому устройству нужно будет работать только на 72% мощности печи.Так что этого устройства более чем достаточно для обогрева сауны. За небольшую дополнительную плату предлагается возможность модернизации до 8000 кВт по нескольким причинам. 1. Более быстрое время восстановления. Если время в сауне включает поездки к озеру или бассейну и обратно, если у вас есть дети или гости, которым необходимо чаще входить и выходить из сауны, рекомендуется перейти на 8000 кВт. 2. Время начального нагрева. 8000кВ — это более крупный агрегат, и он быстрее нагревает сауну.

5-дюймовый Mini стандартно оборудован блоком на 4500 кВ, и применяются те же правила. Для этой модели будет доступна возможность модернизации до 6000 кВ для увеличения времени восстановления и начального нагрева.

Электрическая плита является прямым источником тепла и может быть наготове и ждать. Все печи имеют органы управления, установленные непосредственно на них, имеют таймер задержки на девять часов и работают в течение одного часа в целях безопасности.

Печь для сауны должна быть подключена напрямую.Требования на единицу:

• 4500кв — 18,8 ампер 220 вольт # 10/2 провода
• 6000кв — 25 ампер 220 вольт # 10/2 провода
• 8000кВ — 33,3 А 220 В # 8/2 провода

Как сделать тепловые экраны для дровяных печей

Достаточные зазоры — одно из двух наиболее важных элементов безопасности при установке любой дровяной печи. (Другой — подходящие материалы.) Правильно установленная и обслуживаемая дровяная печь может быть одним из самых безопасных приборов в вашем доме.Но изменение разрешений может создать очень опасную ситуацию.

Не верь изображениям

Глянцевая плитка и очаг Карлик 4кВт

Мы получаем много вопросов о фотографиях печей, которые кажутся гораздо более близкими, чем разрешено. «Как они могут это сделать?»

Иногда по фотографии сложно определить, насколько близко плита от стены. Зазоры могут быть нормальными, но на фотографии они кажутся более близкими, чем они есть на самом деле.

Люди действительно часто нарушают допуски и публикуют результаты в Интернете.То, что это кто-то сделал, не означает, что это безопасно.

В некоторых случаях печи устанавливаются таким образом, что их невозможно установить, а затем исправить позже. Например, в Tiny House Nation S5E15 у них не было времени установить дымоход перед съемкой эпизода, поэтому декораторы просто поставили плиту там, где, по их мнению, она выглядела лучше всего. На фотографиях в эпизоде ​​печь слишком близко к стене, но если вы присмотритесь, то увидите, что печь еще не подключили.

Пиролиз — Почему такие большие зазоры

Свободные зазоры важны, потому что дровяные печи во время работы очень сильно нагреваются. Горючие материалы, расположенные слишком близко к плите, могут нагреться до температуры самовоспламенения и загореться. Для разжигания огня не требуется искра, достаточно тепла, топлива и кислорода.

В большинстве случаев нарушение разрешений не вызывает немедленного возгорания. Поскольку материал многократно нагревается, он разрушается на молекулярном уровне, и его температура самовоспламенения начинает падать в процессе, называемом пиролизом.После нескольких месяцев или лет многократного нагрева поверхность, «у которой еще не было проблем», может самопроизвольно загореться.

В целях безопасности температура открытых горючих материалов вокруг печи никогда не должна превышать 117 градусов по Фаренгейту выше температуры окружающей среды, а температура в открытых областях (например, под камином) не должна превышать температуру на 90 градусов по Фаренгейту. Если вы наблюдаете обесцвечивание потенциально горючих материалов вокруг плиты, это может быть признаком пиролиза. Но вы не всегда сможете это увидеть.

Что происходит, когда вы обманываете

Последствия пожара в сауне

Нарушение габаритов — особенно опасная проблема, потому что зачастую они не вызывают немедленного возгорания. Иногда пиролиз проявляется в обесцвечивании или обугливании поверхности горючих материалов, но иногда пиролиз может происходить внутри стены. Вы можете без проблем пользоваться дровяной печью в течение месяцев или лет, пока однажды ваша стена не загорится изнутри без предупреждения.

Зазоры для мошенничества также могут быть вызваны использованием неподходящих материалов.Например, если вы используете гранулированную трубу вместо надлежащей дымоходной трубы класса А для проникновения в вашу крышу, и вы соблюдаете рекомендуемый производителем зазор до горючих материалов, вы создадите опасное нарушение зазора. Труба для пеллет рассчитана на гораздо более низкие температуры, чем дровяные печи, поэтому зазоры рассчитываются с учетом этих более низких температур. Подсоедините трубу для пеллет к дровяной печи, и номинальные зазоры производителя больше не соответствуют требованиям.

Как безопасно сократить зазоры для дровяной печи

Зазоры для дровяной печи нельзя полностью исключить, но их можно значительно уменьшить, используя правильно сконструированный тепловой экран.Очень важно, чтобы тепловые экраны были спроектированы должным образом и чтобы соблюдалось уменьшение номинальных зазоров для данного типа экрана.

NFPA-211, промышленный стандарт для установки дровяных печей, описывает три различных типа теплозащитных экранов. (Примечание: NFPA-302 — это стандарт для лодок, который немного отличается от правил, изложенных в NFPA-211 и этой статье. Правила в NFPA-302 менее подробны, чем NFPA-211, поэтому мы рекомендуем следовать NFPA-211. стандарты, если вы не устанавливаете на лодке.)

Как создать тепловые экраны с воздушным охлаждением

Карликовая печь с изогнутым металлическим экраном

Самыми эффективными теплозащитными экранами являются экраны с воздушным охлаждением. Эти экраны состоят из листа толщиной 24 мм или более, или цементной плиты 1/2 дюйма или толще, с воздушным пространством 1 дюйм за экраном и по периметру для обеспечения свободного потока воздуха. Для этой цели 1-дюймовые прокладки для теплозащитного экрана доступны в Интернете или иногда в вашем местном хозяйственном магазине.

Старайтесь не размещать распорку непосредственно между центром печи и стеной, так как распорки могут проводить тепло через экран к горючей стене.Обычно лучше размещать распорки по периметру щита.

Воздушный поток за экраном и по периметру экрана имеет решающее значение для его успеха. Когда экран нагревается, естественная конвекция воздуха вокруг экрана будет поддерживать охлаждение экрана и материала за ним.

Правильный тепловой экран с воздушным охлаждением уменьшает зазоры до 2/3 (18 дюймов становится 6 дюймов) при использовании в качестве защиты стен или до 1/2 (18 дюймов становится 9 дюймов) при использовании в качестве защиты потолка.

Как рассчитать зазоры с теплозащитным экраном

Расстояния рассчитываются от источника тепла до горючей поверхности.Таким образом, для уменьшения зазора 18 дюймов до 6 дюймов с экраном, который находится на расстоянии 1 дюйма от стены, потребуется не менее 5 дюймов от экрана до источника тепла.

Насколько большими должны быть тепловые экраны?

Щиток из листового металла на скамейке

Зазоры рассчитываются во всех направлениях по прямой. Самый простой способ выяснить, какие поверхности должен покрывать экран, — это отрезать дюбель до номинального зазора, который вы проверяете.

Например, от задней части печи Dwarf расчетное расстояние до горючих материалов составляет 18 дюймов.С помощью 18-дюймового дюбеля измерьте все точки на стене, которых вы можете коснуться одним концом дюбеля, в то время как другой конец касается задней части печи. Все эти точки должны быть закрыты теплозащитным экраном.

Карликовая печь с плиточным щитом

Сделайте то же самое для дымохода и боковых стенок печи на соответствующих зазорах.

Вы заметите несколько вещей в этом упражнении. Во-первых, тепловые экраны будут значительно больше, чем профиль печи или дымохода.Во-вторых, чем дальше от горючего материала находится печь или дымовая труба, тем меньше должен быть тепловой экран.

Крепление кожухов непосредственно к плите или дымовой трубе

Лазерный настенный экран и трубный экран

Стандартные отраслевые стандарты NFPA-211 для настенных и потолочных экранов не распространяются на крепление экранов непосредственно к плите или трубе, но в некоторых случаях можно уменьшить зазоры с помощью прикрепленных экранов.

Прикрепление тепловых экранов с воздушным охлаждением непосредственно к корпусу печей Dwarf с помощью нашего заводского комплекта теплозащитных экранов сокращает необходимые зазоры наполовину, так что 16 дюймов по бокам становятся 8 дюймов, а 18 дюймов сзади становятся 9 дюймов.Точно так же прикрепление тепловых экранов с воздушным охлаждением к нашей одностенной трубе создает двустенную трубу, для которой требуется 9-дюймовый зазор до горючих материалов с теплозащитным экраном между ними вместо стандартных 18 дюймов.

Самый простой способ сделать тепловые экраны для дымохода с воздушным охлаждением — это разрезать кусок одностенного дымохода. Затем прикрутите экран к трубе, используя термостойкие винты 1-1 / 4 дюйма и керамические или металлические прокладки теплозащитного экрана 1 дюйм.

Посмотрите видео по установке 5er Ника, чтобы увидеть пример использования щитов, прикрепленных непосредственно к плите и трубе, чтобы уменьшить зазоры с минимальным визуальным воздействием.

Если ваша плита произведена другим производителем, прикрепление щита своими руками непосредственно к плите или дымовой трубе может быть запрещено, а заводские тепловые экраны могут быть доступны или отсутствовать. Так что обязательно уточняйте у производителя.

Изолированные экраны, экраны для каменной кладки и другие типы экранов

Карликовая печь с каменным щитом

В NFPA-211 описаны два других типа экранов, но они редко используются в крошечных живых объектах. Эти два типа щитов построить не легче, чем щиты с воздушным охлаждением, и они менее эффективны.

Изолированные экраны идентичны экранам с воздушным охлаждением, но вместо 1 дюйма воздушного пространства за экраном вы используете 1 дюйм огнестойкой изоляции, такой как минеральная вата или керамическое волокно. Щит этого типа может уменьшить зазоры от стен на 1/2 или от потолка на 1/3.

Щиты для кирпичной кладки — это кладки толщиной 3-1 / 2 дюйма без воздушного пространства, т. Е. Стандартная кирпичная стена. Щиты этого типа могут уменьшить зазоры между стенами до 1/3 и обычно не используются для потолка.

Экран любого типа, кроме трех типов, упомянутых в NFPA-211, обычно не следует использовать для уменьшения зазора, если эта конфигурация не была протестирована.Хотя экраны с воздушным пространством или изоляцией, отличными от 1 дюйма, или экраны с двойным слоем листового металла, вероятно, дадут определенную пользу, степень безопасного уменьшения зазора, которую они могли бы обеспечить, неизвестна.

Щиты, не являющиеся щитами

Плитка, прикрепленная непосредственно к стене без изоляции или воздушного пространства, не является теплозащитным экраном. Плитка будет проводить тепло прямо через горючую поверхность позади нее. Если толщина слоя плитки не превышает 3-1 / 2 дюйма, он не обеспечивает уменьшения номинального зазора.

Листовой металл, прикрепленный непосредственно к стене без воздушного пространства, также будет проводить тепло прямо через нее и не обеспечивает уменьшения номинального зазора.

Записка для жилых помещений

Помещения, на которые распространяется действие строительных норм и правил, обычно имеют особые требования к свободному пространству. Если печь внесена в список UL для жилых помещений, вы должны следовать инструкциям производителя в руководстве. Тем не менее, большинство крошечных печей не внесены в список UL, поэтому вам может потребоваться следовать руководящим указаниям местного строительного кодекса для не включенных в перечень печей, которые обычно требуют зазора 36 дюймов во всех направлениях.

Если вы используете тепловой экран для уменьшения зазоров в проекте в соответствии со строительными нормами, он не может уменьшить зазоры до менее 12 дюймов в любом направлении, если щит и печь специально не протестированы и внесены в список для этой цели.

эстонских саун | Руководство покупателя HUUM для печей, каменок и контроллеров для саун

Полное руководство покупателя к

Печи, каменки и контроллеры для саун HUUM

HUUM — премиальный дизайнер печей и каменок для саун, отмеченный наградами.

HUUM сочетает в себе древние принципы построения саун с современным скандинавским дизайном и передовыми технологиями. Их каменки и печи не только хорошо смотрятся в сауне, но и тщательно спроектированы с использованием минимального количества металла, чтобы удерживать большое количество камней, которые обеспечивают наилучшее тепло и пар. Компания HUUM также разработала интеллектуальную систему управления для электрических каменок под названием UKU, которая включает в себя настенный контроллер и мобильное приложение, чтобы вы могли управлять своей сауной с повышенной безопасностью и удобством.

Печи и каменки HUUM в настоящее время составляют основу все большего числа стильных саун по всему миру — от роскошных внутренних спа-салонов до скромных квартир. Есть даже футбольная команда английской Премьер-лиги, которая заказала у нас плиту HUUM и теперь имеет сауну рядом с тренировочным полем.

Если вы хотите приобрести собственную плиту, обогреватель или контроллер HUUM, то вот все, что вам нужно знать. Мы рассказали историю HUUM, как выбрать себе плиту или каменку HUUM, как сделать заказ, а затем, наконец, предложили взглянуть на различные сауны HUUM по всему миру.Позже в этом месяце (май 2020 г.) мы также добавим подробные руководства по установке.

История HUUM

Основатель HUUM, Сийм Неллис, происходит из эстонской семьи мастеров-печников из нескольких поколений.

После нескольких лет технического развития в 2011 году Неллис обратилась в Эстонскую Академию художеств и предложила студентам помочь разработать более эффективную электрическую каменку, которая сочетает в себе традиционные эстонские знания в области строительства саун с современным дизайном и интеллектуальными технологиями.Они решили, что современные печи для сауны слишком промышленны и что акцент в дизайне должен быть возвращен к камням, как это было на протяжении тысячелетий, которые обеспечивают превосходное тепло и leil (пар для сауны).

Победившим дизайном стала настенная электрическая плита Drop, оформленная в форме капли воды. Несмотря на то, что она занимает очень мало места в сауне, она вмещает 55 кг камней, что намного больше, чем во многих дровяных печах. После доработки, Drop был запущен в 2014 году и сразу получил положительные отзывы любителей сауны, а также несколько наград за дизайн.

В результате HUUM продолжил рост и инвестировал в дальнейшее развитие продукции, включая интеллектуальную систему управления UKU, которая обеспечила бы пользователям сауны дополнительное удобство и безопасность. Компания основала свое основное присутствие в Тарту, академическом и культурном центре Эстонии, но она также полагается на квалифицированный опыт металлистов со всей Эстонии, которые индивидуально работают над различными элементами производства, многие из которых слишком креативны для автоматизированных производственных линий, поэтому это требует ручной работы.

Их второй конструкцией была Hive, большая отдельно стоящая печь, которая доступна как в электрической, так и в дровяной версии. Он был запущен в 2016 году и уже зарекомендовал себя в общественных саунах и спа, а также в более крупных домашних саунах.

Технологии также развивались, включая мобильное приложение HUUM, которое постоянно развивается. Первоначально это контролировалось только с помощью встроенной SIM-карты, которая требует платы за соединение, но в начале 2019 года HUUM выпустила свои контроллеры UKU с подключением по Wi-Fi.

Вот где мы находимся на EstonianSaunas.com. Анни и Адам получили первую плиту HUUM с подключением по Wi-Fi для нашей квартиры на Airbnb в Таллинне. В то время мы были в основном ориентированы на саунный туризм в Эстонию, но были настолько впечатлены качеством сауны, предоставляемой HUUM, что решили инвестировать в HUUM, чтобы поддержать их расширение, а также сотрудничать с ними в качестве розничного продавца. Также мы сейчас разрабатываем еще одну сауну с дровяной печью ХУУМ — правда, она находится в грузовике ЗиЛ-131 Советской Армии!

С тех пор мы поставляем печи для сауны HUUM по всему миру, чтобы помочь большему количеству людей создавать свои собственные сауны — от небольших квартир до роскошных домиков и даже футбольной команды английской Премьер-лиги.

В конце 2019 года HUUM представила две новые конструкции каменок, Steel и Cliff, в ответ на спрос на домашние сауны, особенно в небольших помещениях, таких как квартиры. Домашние сауны уже стали нормой в нашей части северной Европы, но теперь они стали растущим экспортным рынком. В результате Steel and Cliff разработаны с учетом чрезвычайно малых безопасных расстояний.

Пока что в 2020 году спрос на плиты и обогреватели HUUM резко вырос, поскольку все больше людей проводят больше времени дома и думают о своем здоровье.После начала глобальных ограничений общий объем продаж HUUM в марте вырос более чем на 200%. К счастью, производство может безопасно продолжаться даже в условиях социального дистанцирования и относительно плавного перемещения товаров через границы, несмотря на ограничения на поездки. Самая большая проблема заключалась в том, чтобы просто найти достаточно камней, чтобы удовлетворить спрос, потому что их нужно собирать, округлять и полировать, поэтому сейчас случаются короткие задержки, хотя большинство клиентов все еще получают свои заказы сразу.

Этот кризис также стал катализатором для нас, в EstonianSaunas.com. С потерей туризма мы адаптировались, полностью сосредоточившись на том, чтобы помогать людям во всем мире строить собственные сауны с печами HUUM. Мы также увеличиваем масштабы нашей поддержки, поэтому вскоре мы добавим ресурсы для советов по установке, но вы всегда можете попросить нас совета, открыв функцию живого чата.

Как выбрать свой

Дровяная печь или электронагреватель HUUM


1. Рассчитайте необходимую вам выходную мощность в кВт (электрическая и дровяная)

2.Разберитесь в вашей проводке и входной мощности (электрическая)

3. Выберите свой стиль обогревателя HUUM (электрический)

4. Выберите систему управления УКУ (электрическую)

1. Рассчитайте требуемую выходную мощность в кВт

Эта первая часть предназначена как для электрических каменок, так и для дровяных печей. Вам нужно будет определить, какая выходная мощность вам понадобится от вашей каменки или печи для надлежащего обогрева горячей комнаты сауны.

Каменки и печи

HUUM можно использовать в парилках сауны объемом от 3 до 35 кубометров.Выходная мощность измеряется в кВт (как для электрических каменок, так и для дровяных печей). Как правило, вам потребуется около 1 кВт мощности на каждый 1 кубический метр помещения, которое вы отапливаете, хотя немного больше, если у вас больше неизолированных поверхностей (например, окна и стеклянная дверь) или теплоаккумулирующих поверхностей. (например, кирпич, бетон или большие бревна) Вам также понадобится немного больше мощности, если вы используете дровяную печь.

Для большинства паровых саун, построенных в классическом стиле с почти всеми деревянными поверхностями, эта таблица показывает, какая выходная мощность вам понадобится в зависимости от размера помещения:

Электрический

3.5 кВт: от 3 до 6 кубометров

4,5 кВт: от 3 до 7 кубических метров

6 кВт: от 5 до 10 кубометров

9 кВт: от 8 до 15 кубометров

10,5 кВт: от 10 до 17 кубических метров

12 кВт: от 12 до 25 кубических метров

15 кВт: от 15 до 30 кубометров

18 кВт: от 18 до 35 кубических метров

На дровах

13 кВт: от 6 до 13 кубометров

17 кВт: от 8 до 16 кубических метров

Если вы сомневаетесь в мощности, которая вам понадобится, то на сайте HUUM есть отличный калькулятор для сауны.

Если вы выбираете дровяную печь: теперь вы можете пропустить следующие шаги, которые относятся только к электронагревателям, так как существует один стиль дровяной печи, известный как Hive, и все, что вам нужно для ее питания, — это ваши собственные дрова. ! Единственный вариант, который вам следует учитывать, — это то, хотите ли вы, чтобы дверь печи находилась внутри горячей комнаты сауны или через стену в соседнюю комнату. Кроме того, если вы находитесь в Германии или Австрии, вам нужно будет сообщить нам об этом, потому что печи там должны быть немного иначе спроектированы в соответствии с сертификатом Bimsch.Вместо этого вы можете прокрутить вниз, чтобы узнать, как сделать заказ, или перейдите в наш интернет-магазин, где вы можете заказать дровяную печь для сауны HIVE. Вы также можете скачать руководство для него здесь, чтобы узнать больше о требованиях, таких как безопасные расстояния.

2. Ознакомьтесь с проводкой и входной мощностью

Если вы планируете электрическую сауну, вам необходимо узнать мощность главного предохранителя, чтобы убедиться, что она соответствует входной мощности, необходимой для нагревателя. Вам также необходимо знать, какая у вас проводка: однофазная или трехфазная.Если у вас 1-фазный нагреватель, который является стандартным для домов в Великобритании, но также часто встречается в других странах Европы, вам необходимо выбрать нагреватель для сауны HUUM с выходной мощностью до 9 кВт. Если у вас трехфазная проводка, которая является стандартной в коммерческих помещениях Великобритании и в большинстве мест по всей Европе, вы можете выбрать любую каменку для сауны HUUM.

Так получилось, что когда мы построили свою первую сауну с каменкой HUUM, у нас была квартира с однофазной разводкой, которая даже не могла выдержать одновременное включение чайника и стиральной машины! Тем не менее, мы смогли довольно легко перейти с 1 фазы на 3 фазы, так что это также вариант, если вам нужно больше энергии.

Если у вас есть какие-либо сомнения относительно правильной проводки для вашей собственности, проверьте свой счет за электроэнергию или коробку — или поговорите напрямую со своим поставщиком электроэнергии. И всегда используйте сертифицированного электрика для любого электрического монтажа.

3. Выберите свой стиль обогревателя HUUM

Есть четыре различных стиля обогревателей HUUM, из которых вы можете выбирать. Drop — это настенный обогреватель, Hive — более крупный отдельно стоящий обогреватель, а Steel и Cliff — это вертикальные обогреватели с меньшими безопасными расстояниями.

Вам нужно будет выбрать ту, которая соответствует требуемой выходной мощности в кВт, но все стили бывают довольно широкого диапазона размеров: отдельно стоящий Hive в верхней части для больших саун, вертикальный Steel и Cliff в нижней части. для небольших домашних саун и Drop посередине.

После этого ваше решение о том, какой обогреватель вам подходит, будет основано на доступном пространстве в вашей горячей комнате и ваших личных предпочтениях в стиле.Мы твердо убеждены в том, что нагретые камни должны быть основным элементом дизайна сауны, как это было на протяжении тысячелетий, что является лучшим с эстетической точки зрения, но также обеспечивает наилучшее тепло и пар. Вот почему обогреватели HUUM были разработаны, чтобы представить камни с минимальным содержанием металла, большим количеством общих камней и большим количеством открытых камней.

Все наши обогреватели и печи HUUM поставляются с полным набором камней, которые представляют собой тщательно отобранные серые округлые вулканические камни, собранные в Финляндии и известные как оливиновый диабаз или оливиновый долерит.Эти камни рекомендуются для использования в печах HUUM как из-за их внешнего вида, так и из-за качества тепла и пара, которые они производят. Сравнивая нас с альтернативными поставщиками печей для сауны, обратите внимание, что их цены могут не включать камни, а если и есть, то могут не включать камни того же качества. Мы также включаем воздушный туннель для всех электрических плит Hive, который улучшает циркуляцию воздуха внутри камней. Если вы хотите приобрести у нас печь без камней, напишите нам по электронной почте, и мы сможем договориться об особой договоренности.

Если вам интересно, вот количество камней, необходимое для заполнения каждой печи HUUM:

• Капельные электрические печи (все): 60 кг камней диаметром от 5 до 10 см.

• Электрические плиты Hive (6 и 9 кВт) без воздуховода: 120 кг камней диаметром от 10 до 15 см и 30 кг камней диаметром от 5 до 10 см.

• Электрические плиты Hive (6 и 9 кВт) с воздушным туннелем: 80 кг камней диаметром от 10 до 15 см и 30 кг камней диаметром от 5 до 10 см.

• Электрические плиты Hive (12, 15 и 18 кВт) без воздушного туннеля: 220 кг камней диаметром от 10 до 15 см и 30 кг камней диаметром от 5 до 10 см.

• Электрические плиты Hive (12, 15 и 18 кВт) с воздушным туннелем: 180 кг камней диаметром от 10 до 15 см и 30 кг камней диаметром от 5 до 10 см.

• Дровяные печи Hive (13 кВт): 90 кг камней от 5 до 10 см.

• Дровяные печи Hive (17 кВт): 100 кг камней от 10 до 15 см и 30 кг камней от 5 до 10 см.

Вы можете заранее загрузить руководства для всех этих обогревателей, которые содержат более подробную информацию о технических характеристиках и безопасных расстояниях. Вот они: Drop, Hive, Cliff, Steel.

Интересный факт: вам может быть интересно, почему мы продолжаем называть сауну «горячей комнатой». Что ж, сауна на эстонском языке — это «баня», но мы считаем, что это намного больше, чем просто горячая комната. Это все здание и опыт вокруг него.Поэтому мы называем горячую комнату отдельно и на эстонском языке называем ее leiliruum. «Лейл» — это название пара, поднимающегося от камней в сауне. У финнов тоже есть слово «лёйлы».

4. Выберите вашу систему управления UKU (если электрическая плита HUUM)

Если вы выбрали электрическую плиту, то вам также понадобится система управления для нее. Это будет включать настенный контроллер, известный как UKU, который размещается вне сауны и доступен в различных цветах.Этот цвет — ваше первое решение. В стандартной комплектации мы предлагаем черный настенный контроллер, но вы можете заплатить немного больше за контроллер белого, песочного, металлического, оливкового или деревянного цвета.

Ваш второй выбор — прямое соединение, GSM (мобильное соединение со встроенной SIM-картой, за которое взимается годовая плата) или соединение Wi-Fi (которое мы рекомендуем и не требует годовой платы). Если вы выберете сауну с подключением к сети GSM или Wi-Fi, у вас также будет доступ к мобильному приложению HUUM, которое включает те же элементы управления.Настенный контроллер UKU и мобильное приложение позволят вам не только включать и выключать сауну, но и видеть текущую температуру, выбирать целевую температуру и устанавливать таймер. Система управления также включает в себя функции безопасности, в том числе автоматическое отключение печи при перегреве или при открытой дверце. Просто выберите цвет вашего UKU и тип подключения, а затем добавьте их в свою корзину.

Как заказать

1.Подтвердите заказ у нас

2. Оплатите счет (при оплате вручную)

3. Получите посылку HUUM

4. Установите плиту или каменку HUUM с системой управления

.

1. Подтвердите заказ у нас

Перейдите к нашей онлайн-кассе, и вы увидите, что стоимость доставки добавляется в зависимости от вашего местоположения. На сайте EstonianSaunas.com, где платежи производятся в евро, мы можем принимать платежи по карте или платежи вручную по счетам. Если вы, например, платите через компанию, зарегистрированную в качестве плательщика НДС, вам следует выбрать этот вариант, чтобы мы могли снять НДС за вас.На сайте EstonianSaunas.co.uk, где оплата производится в фунтах на наш банковский счет в Великобритании, оплата всегда осуществляется по счету. Опять же, мы можем отменить НДС в Великобритании, если вы платите через компанию, зарегистрированную в качестве плательщика НДС. Мы оставляем наши цены в евро и фунтах неизменными, так что это просто для удобства.

Мы используем надежных курьеров, чаще всего UPS или DPD, в зависимости от того, какая из них имеет наименьшую стоимость, а затем добавляем эту стоимость доставки без каких-либо наценок. Если у вас есть предпочтительный курьер, мы с радостью воспользуемся им.Просто обратите внимание, что мы отправляем все наши обогреватели и печи с полным набором камней, поэтому они должны быть доставлены на поддоне. Для Европы и Великобритании доставка обычно занимает до недели, и кризис с коронавирусом не оказал существенного влияния на это — за исключением периодической нехватки камней из-за растущего спроса на проекты домашних саун.

Независимо от того, платите ли вы картой или счетом, мы ответим на ваш заказ в течение 24 часов (хотя обычно гораздо раньше). Кстати, мы используем информацию, которую вы отправляете, только для доставки вашего заказа, а затем свяжемся с вами в будущем по электронной почте, чтобы узнать, насколько вы довольны своей сауной.Мы не передаем никому ваши данные и не используем их для будущего маркетинга.

2. Оплатите счет (при оплате вручную)

Если вы выбрали предоплату, мы выставим счет вам или вашей компании, чтобы вы могли произвести оплату либо на наш банковский счет в Эстонии в LHV, либо на наш банковский счет в Великобритании через TransferWise. Даже если вы платите на наш счет в эстонском банке из-за границы, мы рекомендуем вам использовать TransferWise для международных платежей, поскольку в этом случае не взимаются комиссии международных банков.Вот наша ссылка для регистрации в TransferWise. Как только платеж будет получен (обычно мгновенно), мы отправим заказ как можно быстрее.

Интересный факт: TransferWise также является британо-эстонской компанией и была создана бывшей Skypers. Да, Skype запустился в Эстонии! Мы используем TransferWise, потому что у них лучший сервис для международных банковских переводов и денежных переводов без банковских комиссий. Как оказалось, они также разделяют нашу любовь к саунам и имеют сауну с печью HUUM в своем лондонском офисе!

3.Получите посылку HUUM

После получения платежа доставка товара HUUM по вашему адресу обычно занимает около недели. Мы передадим курьеру все конкретные инструкции по доставке, а также дадим вам номер для отслеживания, чтобы вы могли видеть, когда он прибудет. У водителя будет ваш номер мобильного телефона на случай, если по прибытии возникнут какие-либо проблемы, и это единственная причина, по которой мы просим указать ваш номер мобильного телефона.

4. Установите плиту или каменку HUUM с системой управления

.

Прямо сейчас (в мае 2020 г.) мы много работаем над созданием дополнительных ресурсов для поддержки установки HUUM.Это включает в себя работу напрямую с HUUM для создания серии установочных видео. Если вы закажете сейчас, они, скорее всего, будут готовы к тому времени, когда ваш заказ прибудет! Однако мы очень рады дать совет по электронной почте, телефону или в чате. Просто помните, что для любого электрического монтажа требуется квалифицированный электрик.

Наконец-то … нам бы очень хотелось увидеть, как наши печи HUUM отапливают сауны, поэтому, пожалуйста, присылайте нам свои фотографии в будущем!

Интересные сауны HUUM по всему миру

.
