Чем отличается дифавтомат от узо видео: В чем разница между УЗО и дифференциальным автоматом: что лучше и как выбрать?

что выбрать для защиты вашей квартиры (частного дома)?

Опубликовано: 09.08.2022

Содержание

• Чем хорош и чем плох каждый вариант
• Как визуально различить дифавтомат и УЗО
• УЗО или дифавтомат что выбрать
• Полезные видео

Нередко появляется вопрос, дифавтомат или УЗО ставить в щиток, поэтому подробно объясняем, какой вариант подойдет в вашем случае. Начнем с определений этих двух приборов. Диф. автомат являет собой комплексную защиту, объединяя в себе функции автоматического выключателя и устройства защитного отключения. Предназначение диффавтомата сводится к защите питаемой цепи от токов КЗ и перегрузок, а если произойдут повреждения в изоляции, прибор защитит и от токовой утечки.

УЗО расшифровывается как «устройство защитного отключения». Из предыдущего определения вытекает, что устройство включает лишь половину функций дифференциального автомата. УЗО (дифреле, дифференциальный выключатель) являет собой электромеханический коммутационный аппарат, отвечающий за подачу и отсечение напряжения в нормальных рабочих условиях.

В аварийных ситуациях, когда разница входящих и выходящих токов не вкладывается в нормальную заданную величину, цепь в целях защиты размыкается. По назначению УЗО и автомат отличаются: устройство защитного отключения считается единственным быстродействующим прибором для ограждения человека от удара током. При нарушении изоляции проводки либо при обрыве защитных проводников устройства защитного отключения спасают от пожара и поражения электричеством.

Вывод: ключевое различие УЗО и дифавтомата заключается в назначении: первый прибор защищает при утечке тока путем отключения электричества, а второй — препятствует перегрузке проводки и ее повреждению при коротком замыкании (и тоже применяется для защиты от утечки токов).

Чем хорош и чем плох каждый вариант

Если сложилось мнение, будто установка диффавтомата решает больше проблем, поэтому предпочтительна в вашем случае, не спешите с первым впечатлением. Для полноценной протекции необходимо сделать выбор в пользу одного из вариантов:

• установка УЗО и автомата;
• монтаж дифференциального автомата.

Если остановитесь на защите УЗО + автомат, вы займете больше места в щитке и чуть дольше будете осуществлять монтаж. Но при необходимости покупки нового изделия сэкономите и с легкостью разберетесь в причине аварийной ситуации. Когда выбивает УЗО, ищите причину в утечке тока, а если автомат — пеняйте на перегрузку или короткое замыкание. Недостаток дифреле вытекает из отношения владельца к защитной системе: если не установите рядом автомат, то будете лишены важнейшего элемента защитной реакции на КЗ и перегрузки.

Продолжаем рассуждать, что лучше дифференциальный автомат или УЗО, подходим к преимуществам и недостаткам дифавтоматов. Во-первых, диффавтомат — это компактность на DIN-рейке. Во-вторых, при установке придется закручивать на несколько винтиков меньше, что свидетельствует в пользу простоты и скорости монтажа. Полная защита проводки от опасностей разного происхождения, пожалуй, основной плюс автоматического выключателя дифференциального тока.

Если правильно подойти к выбору и покупке, то вариант с дифавтоматом будет стоить чуть дешевле, чем раздельная защита в формате «узо плюс автомат». Надежность цепи будет повышенной, поскольку меньшее количество соединений всегда в приоритете. Упомянем и минусы объединенной модели:

• дифференциальный автомат при поломке надо будет менять на новое устройство, то есть в перспективе замещения объединенная защита подороже раздельной;
• когда произойдет защитное отключение, разобраться в причине аварии непросто, это может быть и токовая утечка, и перегрузка сети, и короткое замыкание.

В любом случае, нужно разобрать плюсы и минусы УЗО и дифавтомата, чтобы понять, в чем разница между ними и принять правильное конкретное решение для вашего индивидуального случая.

Как визуально различить дифавтомат и УЗО

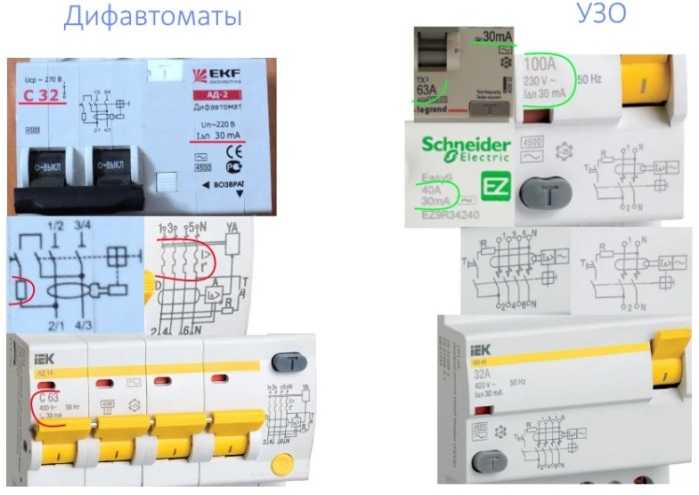

Чтобы понять, чем УЗО отличается от дифавтомата, разберем еще и внешние отличительные признаки. Вы научитесь с первого взгляда на корпус устройства понимать эту разницу. Итак, модульное исполнение, наличие переключателя, тестирующей кнопки, изображение схемы и буквенная маркировка немного похожи. Но присмотритесь внимательнее:

1. На приборах указаны технические характеристики, они маркируются по номинальному току рабочему и току утечки. Если значение NOM тока прописано только цифрами и единицей измерения (40А, к примеру), — перед вами именно УЗО, рассчитанное на такой номинальный ток.
2. Если вы видите латинскую букву В, С или D, а дальше цифру (например, C32, как на правом устройстве с картинки), это дифавтомат с определенным типом расцепителей (электромагнитных и тепловых) и с прописанной величиной номинального тока.
3. Принципиальная схема, изображенная производителем на корпусе, — еще одна разница УЗО и дифференциальных автоматов. На устройствах защитного отключения изображают основной овальный элемент — это дифференциальный трансформатор, обнаруживающий токи утечки, а также замыкающее/размыкающее цепь реле электромеханическое вместе с силовыми контактами для подключения проводки.
4. У дифференциального автомата на схеме появляются электромагнитный и тепловой расцепители, реагирующие на ток КЗ и перегрузки. Сопоставляя схемы УЗО и дифавтомата в чем разница вы увидите на следующем фото.
5. Продукция отечественного производителя хороша тем, что прямо на корпусе прибора вы прочтете, что это такое. Импортные устройства могут запутать потребителя, а вот отечественные сразу указывают такую информацию на боковой поверхности: выключатель дифференциальный (для УЗО) или же автоматический выключатель дифференциального тока (для дифавтомата). Отметим, что не все производители добавляют такую строку на корпус продукта, иногда идет просто аббревиатура ВД или АВДТ.

УЗО или дифавтомат что выбрать

Мы проанализировали дифференциальный автомат и узо в плане отличий, а теперь обратим внимание на надежность срабатывания. Практика показывает, что надежность защиты на высоте в обеих вариантах. По поводу сравнения импортных и отечественных приборов стоит отметить, что продукция из-за границы стоит дороже, но обладает более качественными механическими элементами, привлекательной сборкой и чуть лучшим временем срабатывания. Если покупать отечественную продукцию, достойный дифавтомат получится немного дешевле комплекта УЗО + автомат.

Но что интересует читателей еще больше?

Что лучше, дифференциальный автомат или УЗО, для квартиры? А для частного дома?

Можно обобщить, что для квартирных условий нет особой разницы, АВДТ или УЗО с автоматом вы решите поставить в электрощит. Отталкивайтесь от бюджета и посоветуйтесь с электриком, какую схему лучше реализовать в ваших условиях. А вот для большого коттеджа лучше рассмотреть смешанный вариант, например:

• хозяйственный блок или котельную с множеством нагрузок и рисков «посадить» на дифференциальный автомат;
• группы розеток и линии освещения — на устройство защитного выключения с отдельным автоматом.

Вывод: если планируется незначительное потребление электрической энергии, отдельную сеть можно защитить одним УЗО. Для дома с простой схемой разводки потребуется дифавтомат. А вот большой частный дом со сложной сетью обезопасит лишь комплексная защита — УЗО + АВ на каждую группу проводов.

Полезные видео

Немного матчасти и важные практические моменты, с функцией приборов для защиты и конкретной разницей УЗО и дифференциальных автоматов, смотрите в полезных видеороликах. Один из авторов подробно объясняет, почему не всегда корректно ставить вопрос «УЗО или дифавтомат».

Отличие УЗО от дифавтомата и автомата в чем разница

Разница между УЗО и дифавтоматом может рассматриваться с позиций:

• назначения и устройства;
• отличий во внешнем виде (визуальных).

Ниже рассмотрим оба этих вопроса, но сначала определимся с терминами. Дело в том, что часто используется собирательное называние «автомат». Под ним может подразумеваться любое устройство автоматического отключения.

Теоретически УЗО тоже можно назвать автоматом, но на практике так не делают.

Остаются две категории приборов именуемых таким образом:

• автоматический выключатель;
• дифференциальный автомат.

Первый предназначен для отключения электрической цепи при возникновении в ней токовых перегрузок или коротких замыканий. Отличие такого автомата от УЗО в абсолютно разных принципах работы и назначении.

Напомню, что принцип действия УЗО (устройство защитного отключения) заключается в обнаружении токов утечки (дифференциальных) и отключении цепи при их наличии.

Обнаружить превышение тока в проводке сверх допустимого оно не может. Более того, само по себе УЗО от перегрузок не защищено и, при их возникновении может выйти из строя. Поэтому оно устанавливается совместно с автоматическим выключателем.

При объединении их в одном корпусе получается дифавтомат, который, в отличие от УЗО, обнаруживает как дифференциальные, так и токи, превышающие предельно допустимые значения.

Это что касается разницы между перечисленными коммутационными устройствами с точки зрения назначения и принципа действия.

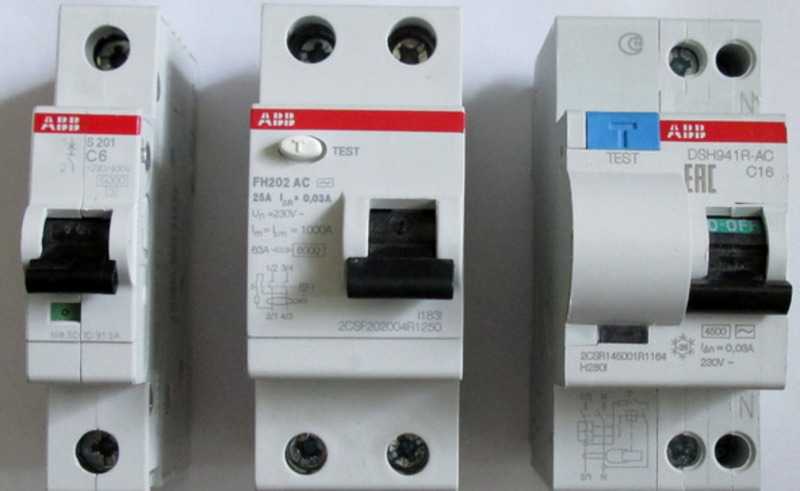

Проще всего по внешнему виду отличить устройство защитного отключения от автоматического выключателя.

1. Во- первых, в однофазных цепях (дома, в квартире) чаще применяют автоматы на одно направление (рис. 1 слева). В УЗО всегда подключаются ноль и фаза (два направления (рис.2).

2. Во- вторых, в автоматическом выключателе нет кнопки «Тест» (поз. 1 рис. 2). Это главное отличие, которое присутствует всегда, даже если автомат на 2 направления (рис.1 справа).

Несколько сложнее визуально различить УЗО (рис.2) и дифавтомат (рис.3).

Кнопка «тест» присутствует на каждом из этих устройств. Тем не менее есть несколько признаков, пользуясь которыми можно определить разницу.

На дифавтомате помимо тока утечки (2) будет указан тип автоматического выключателя (A,B, C – наш случай, позиция 3 или D).

Еще один способ – посмотреть на схему на корпусе прибора (рис.4).

Для дифавтомата там будут обозначены расцепители:

1. электромагнитный;
2. тепловой.

Естественно, можно воспользоваться маркировкой на корпусе (при ее наличии), в которой содержится тип устройства.

В любом случае, один из указанных способов «сработает».

Рекомендуемые материалы:

• что лучше УЗО или дифавтомат;
• подключение УЗО;
• УЗО в частном доме.

  *  *  *

© 2014-2023 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Материалы

***

Чем отличается УЗО от дифференциального автомата и что лучше использовать?

Одним из этапов устройства домашней сети является установка средств защиты. Монтируется в квартирном распределительном щите. В случае повышенной нагрузки или сбоя прибор оперативно реагирует на защиту всей системы или отдельного контура.

Но перед установкой следует выяснить, в чем отличие УЗО от дифференциального автомата, чтобы правильно организовать и обезопасить домашнюю сеть.

Предлагаем разобраться в функциональных особенностях коммутационных аппаратов, и выяснить, в какой ситуации их лучше использовать. В статье мы изложили основные критерии выбора электрозащитных устройств, а также описали особенности их подключения и эксплуатации.

Содержание статьи:

Необходимость защиты электросети

Бытовая электросеть представляет собой сложную разветвленную сеть, состоящую из совокупности цепей — осветительной, розеточной, отдельной силовой и слаботочной. Он включает в себя все электроустановки, которыми приходится пользоваться ежедневно. Самыми простыми среди них являются розетки и выключатели.

При эксплуатации бытовых приборов возникают непредвиденные ситуации, приводящие к выходу из строя отдельных цепей, устройств, а также к авариям.

Причинами неисправности являются следующие явления:

• чрезмерная нагрузка на линию электропередачи;
• токи утечки;
• короткое замыкание

С перегрузкой можно столкнуться при использовании новой мощной техники в квартире со старой проводкой. Кабель не выдерживает полной нагрузки, перегревается, плавится и выходит из строя.

Отличный пример бездумного использования китайского удлинителя без предохранителя вместе с тройниками. Одновременное использование нескольких устройств на одной линии электропередач может привести к оплавлению контактов и изоляции, а также возгоранию.

Опасность токов утечки возникает при выходе из строя изоляции электрических кабелей и устройств, неправильном монтаже или заземлении оборудования.

При повышении силы тока выше 1,5 мА становится заметным влияние электричества, а более 2 мА вызывает судороги.

Непоправимые последствия вызывает также короткое замыкание, вызванное непреднамеренным соединением нуля и фазы. Результатом образования электрической дуги является возгорание отдельного участка электропроводки, а нередко и окружающих предметов.

Для защиты оборудования, имущества, а главное — жизни и здоровья жителей применяются устройства аварийного отключения. Без них современная электропроводка в квартире или частном доме считается неполноценной и опасной.

Коммутационные разъединительные устройства

Если электросистема квартиры или дома разделена на отдельные цепи, рекомендуется оборудовать каждую цепь отдельным автоматическим выключателем, а на выходе установить УЗО.

Однако вариантов подключения намного больше, поэтому сначала нужно понять разницу между УЗО и дифференциальным выключателем, а потом производить монтаж.

Выключатели — Пробки модифицированные

Когда о разнообразии защитных устройств не могло быть и речи, при чрезмерной нагрузке на линию срабатывали пробки — простейшие аварийные устройства.

Улучшен их функционал и получены автоматические выключатели, срабатывающие в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

Конструкция станка проста: внутри корпуса из прочного технопластика заключено несколько функциональных модулей. Снаружи находится цепь/рычажок размыкания и монтажный паз для «посадки» на DIN-рейку (+)

В одном распределительном щите может быть один или несколько выключателей, их количество зависит от количества цепей, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем проще заменить или отремонтировать электрооборудование. Для установки одного устройства не нужно отключать всю сеть.

Галерея изображений

Фото

Верхнее положение рычага приводит устройство в рабочее положение, а нижнее размыкает цепь принудительно или при возникновении аварийного случая

Одной из характеристик автомата является номинальная ток нагрузки. Буквенно-цифровую маркировку легко найти на корпусе прибора.

При коротком замыкании происходит электромагнитное размыкание контактов, а дуга гасится в специальной камере.

При перегрузке линии происходит тепловое срабатывание: металлическая пластина внутри корпуса изгибается и размыкает контакты

Что происходит при настройке устройства

Устройство номинального тока нагрузки

Дугогасительная камера для защиты от короткого замыкания

Биметаллическая пластина для теплового отключения

Обязательным условием сборки домашнего электроснабжения является автоматическое подключение. Выключатели срабатывают быстро при перегрузке системы и из-за короткого замыкания. Единственное, от чего они не могут защитить, так это от токов утечки.

УЗО — автоматические устройства защиты

Ровно УЗО Это устройство, которое автоматически анализирует ввод/вывод тока и защищает от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по другому принципу.

Внутри корпуса находится рабочее устройство — сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только возникает ток утечки, появляется разница в значениях магнитного потока — выходное значение уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Интервал времени срабатывания в пределах 0,2-0,3 секунды. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешними отличительными особенностями является наличие дополнительных клемм (у машины по 1 шт. вверху и внизу), кнопки тестирования, более широкой передней панели и другой маркировки (+)

На корпусе имеется маркировка 10… 500 мА. Указывает номинальный ток утечки. Для домашнего использования обычно выбирают УЗО с отсчетом 30 мА.

Устройства с обозначением 10 мА могут пригодиться, если отдельная цепь выведена на детскую комнату или в ванную комнату, где повышенный уровень влажности.

УЗО защищает от токов утечки, но бесполезен при повышенной нагрузке на провода, а также не помогает при коротком замыкании. По этой причине два устройства — УЗО и автоматический выключатель — всегда монтируются попарно.

Только вместе они обеспечат полную степень защиты, которая должна присутствовать в каждой бытовой электросистеме.

Дифференциальный автомат — максимальная защита

Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, мы имеем в виду не отдельно устанавливаемое устройство УЗО, а пару «УЗО+выключатель».

Дифференциальный выключатель тока (АВДТ) по своей сути и есть эта пара, но совмещенная в одном корпусе.

Таким образом, он выполняет сразу три основные функции:

• защищает от токов утечки;
• предотвращает перегрузку линии;
• мгновенно срабатывает при коротком замыкании.

Несмотря на небольшие размеры, устройство работает эффективно и быстро, но при одном условии — если оно выпущено под надежным, уважаемым брендом.

Если не знать нюансов устройства и обозначений, нанесенных на корпус, дифактор легко спутать с УЗО. Один из советов — маркировка АВДТ(+)

В технической документации, которая обязательно прилагается к устройству, указаны его характеристики. Обозначение наиболее важных показателей напечатано на корпусе спереди.

Помимо маркировки наименования здесь указываются номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и для простых автоматов — мА.

На первый взгляд может показаться, что появление дифвавомата полностью сводит на нет существовавшую изначально схему «выключатель + УЗО».

Однако существует множество нюансов, определяющих выбор решения, и в результате обе схемы установки актуальны и востребованы.

Критерии выбора устройств электрозащиты

Попробуем разобраться, что лучше для дома — УЗО или дифференциальный автомат, и рассмотрим различные ситуации установки. Чаще всего на выбор влияют такие факторы, как положение устройства в электрощите, нюансы подключения к линиям электропередач, возможность обслуживания или замены.

Особенности установки в электрощит

Электрощит представляет собой металлический ящик, внутри которого обычно располагаются устройства защиты и электросчетчик. Рабочая панель, к которой крепятся устройства, ограничена в размерах.

Если провести улучшение электросети и при этом установить дополнительные модули, то на дин-рейках нехватка свободных мест. В этом случае дифавтоматы находятся в выгодном положении.

Разводка пар «автомат + УЗО» (верхний ряд) и дифавтомата (нижний ряд) на дин-рейке. Очевидно, что нижние устройства занимают меньше места. Разница увеличится, если защита рассчитана на большее количество цепей.

Современное оснащение квартир электричеством ориентировано на увеличение количества цепей. Это связано как с появлением большого количества мощной техники, так и с разделением сети на множество линий. В такой ситуации при отсутствии дополнительного места единственным разумным решением является подключение.

При выборе устройств обратите внимание на устройства, занимающие одно модульное место. Такие модели уже появились в продаже, но их стоимость несколько выше, чем у традиционных.

Сложность проводки

Основное отличие соединения между двумя отмеченными вариантами — в количестве проводов. Два отдельных устройства в сумме имеют больше клемм — 6 штук, тогда как у дифавтомата их всего четыре. Схемы подключения отличаются.

Сравнительная схема установки и подключения защитной пары и дифавтомата. Аварийное реагирование и надежность устройства одинаковы, а порядок подключения проводов разный.

На схеме хорошо показано переключение проводов.

С подключением пары АВ+УЗО Развязка следующая:

• фазный провод подключается к клемме АВ;
• перемычка подключается к выходу автомата и L-клемме УЗО;
• вывод фазы УЗО направлен на электроустановки;
• нулевой провод подключается только к УЗО — на входе с N-клеммой, на выходе — выводится на электроустановки.

С дифавтоматом подключение намного проще. Перемычки не нужны, только фаза и ноль подключаются к соответствующим клеммам, а с выходов подаются на нагрузку.

Что это дает установщику? Облегчает процесс подключения, уменьшает количество проводов, соответственно гарантирует больший порядок на электрощите.

Как выполняется диагностика неисправности

Если рассматривать аппараты из среднего ценового сегмента, то здесь преимущества тандема «автомат + УЗО». Предположим, на одном из контуров произошло аварийное отключение электроэнергии.

Сразу определить причину срабатывания защиты сложно, так как это может быть ток утечки, короткое замыкание и суммарная нагрузка, с которой не справились провода.

По сработавшему УЗО или автомату сразу видно где искать причину. В первом случае — проблема с изоляцией, во втором — повышенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам.

Если дифавтомат среагировал на сбой сети, то причину придется искать дольше. Необходимо проверить все версии, а это занимает больше времени и сил.

Для упрощения диагностики рекомендуется приобретать приборы из более дорогого ценового сегмента — они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие устройства дешевле купить и починить?

Бывают ситуации, когда выбор основывается на стоимости. Например, есть бюджет, за который выйти невозможно. При этом решающую роль играет общая стоимость всех подключенных устройств защиты.

На первый взгляд большее количество устройств характеризуется более высокой ценой. На самом деле все иначе: универсальный дифавтомат обходится в кругленькую сумму, а набор других приспособлений экономичен.

Если следить за ценниками всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже комплекта АВ+УЗО

Следует помнить, что количество строк обычно 3 и более, поэтому разница между покупками растет. Если для одного контура, то приобретение АВДЦ самое дорогое на 1тыс. натирать. по пяти контурам разница в суммах вырастает до 5 тысяч. натирать.

Таким образом, как дифавтоматы, так и блоки УЗО с автоматическими выключателями имеют свои достоинства и недостатки. Если в компактности и удобстве подключения выигрывают АВДТ, то в диагностике и учете затрат они явно проигрывают.

Выводы и полезное видео по теме

Для того, чтобы лучше разобраться в устройствах защиты и выбрать правильное решение в зависимости от ситуации, предлагаем просмотреть тематические видео.

Интересная информация о принципе работы и установке УЗО:

Несколько советов от профессионального электрика:

Что сыграло роль при выборе дифактомта:

Как видите, тема выбора УЗО или АВДТ не напрасна: есть много моментов, говорящих в пользу тех и других устройств. Для того чтобы выбрать оптимальный вариант защиты, необходимо рассмотреть условия установки и подключения, а также произвести предварительную смету.

Есть что добавить или есть вопросы по теме? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования УЗО и дифференциального автомата. Блок связи ниже.

подбор, установка автоматов, УЗО, фото, видео

Электрощит в частном доме, на даче, в квартире выполняет двойную функцию: обеспечивает ввод и распределение электроэнергии и создает безопасные условия эксплуатации. Если есть желание разобраться в не очень простом вопросе, можно собрать электрощиток своими руками. Вводный автомат и счетчик должны быть установлены представителями энергоснабжающей организации, но дальше, после счетчика, можно самому собрать схему (хотя терять деньги они не любят). Правда, перед вводом дома в эксплуатацию их нужно будет пригласить, чтобы они присутствовали при пуске, все проверили и замерили контур заземления. Все это платные услуги, но стоят они гораздо меньше полной сборки щита. Если вы все сделаете правильно и по нормам, то самостоятельно получится еще лучше: ведь вы делаете это для себя.

Содержание статьи

• 1 Что должно быть в приборной панели
  • 1.1 Многогрупповая схема
• 2 Типы и размеры распределительных щитов
• 3 Установка и подключение элементов
4 Выбор автоматов панель дома или квартиры
• 4.1 Автоматические выключатели
• 4.2 Типы и типы УЗО

Что должно быть в щитке

Как в квартире, так и в частном доме существует несколько вариантов компоновки УЗО щит. В основном это касается места установки вводного автомата и счетчика. В частном доме счетчик могут поставить на столб, а автомат на стену дома, почти под крышей. Иногда в доме устанавливают счетчик, но это если он построен пару десятков лет назад. В последнее время приборы учета в доме устанавливаются крайне редко, хотя решений и указаний на этот счет нет. Если счетчик находится в помещении, его можно установить в люк, то при выборе модели люка необходимо учитывать габариты счетчика.

О том, как подключить электричество от столба к дому, читайте здесь.

В некоторых многоквартирных домах счетчики расположены в ящиках на лестничных клетках. В этом случае шкаф нужен только для УЗО и автоматов. В других домах он в квартире. При апгрейде электросети шкаф придется покупать так, чтобы туда поместился и счетчик, или покупать отдельный ящик для счетчика с вводным автоматом.

Простая электрическая схема для небольшого дома или квартиры

Безопасность очень важна при составлении плана питания. В первую очередь для людей предусмотрено: с помощью УЗО – устройства защитного отключения (на фото под номером 3), которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (было замыкание на массу или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, сводя к минимуму возможность поражения электрическим током. С УЗО фаза поступает на вводы автоматов, которые также срабатывают при превышении нагрузки или при КЗ в цепи, но каждый на своем участке.

Во-вторых, необходимо обеспечить нормальную работу бытовых приборов и электроприборов. Современные сложные технологии управляются микропроцессорами. Для нормальной работы им требуется стабильное питание. Понаблюдав какое-то время за напряжением в нашей сети, его нельзя назвать стабильным: оно колеблется от 150-160 В до 280 В. Такого разброса импортное оборудование не выдерживает. Поэтому хоть какие-то группы автоматов, питающих сложное оборудование, лучше включать через стабилизатор… Да, это дорогого стоит. Но при скачках напряжения в первую очередь «летают» платы управления. Их здесь не ремонтируют, а просто меняют. Стоимость такой замены составляет примерно половину стоимости устройства (более или менее зависит от типа устройства). Вряд ли дешевле. Собирая электрощит своими руками, или просто планируя его при планировании, помните об этом.

Пример схемы щита для малой схемы — на 6 автоматов

Стабилизатор устанавливается на одну или несколько групп и включается после УЗО и перед групповыми автоматами. не получится установить его в щит, но рядом с ним — пожалуйста.

Также в щитке установлены две шины: заземления и зануления. Все заземляющие провода от приборов и устройств подключаются к заземляющей шине. Провод приходит на «нулевую» шину от УЗО, и подается на соответствующие входы автоматов. Ноль обычно обозначается буквой N, при разводке принято использовать провод синего цвета. Для заземления — белый или желто-зеленый, фазу выводят красным или коричневым проводом.

Один из вариантов сборного щитка малого

При самостоятельной сборке электрощита потребуется приобрести сам шкаф, а также рейки (называемые DIN-рейками или DIN-рейками), на которые устанавливаются станки, УЗО и переключатели прилагаются. При установке реек проверьте уровень их горизонтальности: проблем с креплением станков не возникнет.

Один из вариантов DIN-рейки в корпусе приборной панели

Все автоматы должны быть соединены между собой. Это можно сделать с помощью проводников – последовательно соединив их вводы, либо с помощью готовой соединительной гребенки. Гребенка надежнее, хоть и стоит дороже, но если учесть время, которое вы потратите на подключение всех машин, вряд ли несколько десятков рублей имеют такое принципиальное значение.

Соединительная гребенка для автоматических выключателей в электрощите: ускорит процесс самостоятельной сборки

Многогрупповая схема

Схемы электроснабжения не всегда просты: группы потребителей разбиты на этажи, хозпостройки, освещение гаража , подвал, двор и придомовая территория отображаются отдельно. При большом количестве потребителей кроме общего УЗО после счетчика ставят такие же приборы, только меньшей мощности — на каждую группу. Отдельно с обязательной установкой средств индивидуальной защиты выводится электроснабжение ванной комнаты: это одно из самых опасных помещений в доме и квартире.

Очень желательно поставить защитные устройства на каждый из вводов, которые идут к мощным бытовым приборам (более 2,5кВт, и даже фен может иметь такую ​​мощность). Вместе со стабилизатором они создадут нормальные условия для работы электроники.

Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО

В общем, при проектировании точной схемы придется искать компромисс: сделать систему безопасной и не тратить слишком много денег. Лучше брать оборудование у проверенных фирм, но стоит оно прилично. Но электрические сети — это не та область, где можно экономить.

как подключить электрическую плиту читайте здесь, а про подключение электрического водонагревателя (накопительного или проточного) читайте в этой статье.

Типы и размеры распределительных щитов

Речь пойдет о шкафах/коробках для установки автоматов и другой электроначинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней установки. Наружная коробка крепится к стене дюбелями. Если стены горючие, под них укладывают непроводящий теплоизоляционный материал. В смонтированном состоянии внешний распределительный щит выступает над поверхностью стены примерно на 12-18 см. Это необходимо учитывать при выборе места для его установки: для удобства обслуживания щит монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно для работы, но может грозить травмами (острые углы), если место для шкафа выбрано неудачно. Оптимальный вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Шкаф распределительный наружный

Щит скрытого монтажа подразумевает наличие ниши: он устанавливается и замуровывается. Дверца находится вровень с поверхностью стены, может быть – выступает на несколько миллиметров – в зависимости от установки и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, а есть пластиковые. Двери — сплошные или с прозрачными пластиковыми вставками. Размеры разные — вытянутые кверху, широкие, квадратные. В принципе, подходящий вариант можно найти для любой ниши и состояния. Совет один: по возможности выбирайте шкаф большего размера: в нем легче работать, это особенно важно, если вы собираете электрощит своими руками для первый раз.

Комплектация и устройство навесного распределительного щита

При выборе шкафа часто оперируют таким понятием, как количество посадочных мест. Это означает, сколько однополюсных автоматических выключателей (толщиной 12 мм) можно установить в данном корпусе. У вас есть схема, на ней показаны все устройства. Считайте их с учетом того, что двухполюсные имеют двойную ширину, добавляют около 20% к развитию сети (вдруг купите какой-нибудь другой аппарат, но подключать будет некуда, или при монтаже решить сделать два из одной группы и др.). И на такое количество «посадочных мест» ищите подходящую по геометрии заслонку.

Установка и соединение элементов

Все современные автоматы и УЗО имеют унифицированное крепление на стандартную монтажную рейку (DIN-рейку). С обратной стороны у них есть пластиковый упор, который защелкивается на планке. Поместите устройство на рейку, зацепив ее за выемку на задней стенке, надавите пальцем на нижнюю часть. После нажатия пункт установлен. Осталось его подключить. Делают по схеме. Соответствующие провода вставляют в клеммы и отверткой стягивают контакт, затягивая винт. Сильно затягивать не надо — можно продеть провод.

Работают при отключении питания, все переключатели переведены в положение «выключено». Попробуйте не браться за провода двумя руками . Соединив несколько элементов, включить питание (вводной автомат), затем по очереди включить установленные элементы, проверив их на короткое замыкание (КЗ).

Подключение вводного автоматического выключателя и УЗО

Фаза с ввода подается на вводной автомат, с его выхода — на соответствующий ввод УЗО (поставить перемычку с медным проводом выбранного сечения). В некоторых схемах нулевой провод от воды подается непосредственно на соответствующий вход УЗО, а с его выхода на шину. Фазный провод с выхода защитного устройства подключается к соединительному коллектору автоматов.

В современных схемах вводной автомат двухполюсный : он должен одновременно отключать оба провода (фазу и ноль) для полного обесточивания сети в случае неисправности: это безопаснее и это последние требования по электробезопасности. Тогда схема включения УЗО выглядит как на фото ниже.

При использовании двухполюсного вводного автоматического выключателя

В любой цепи провод защитного заземления соединяется с собственной шиной, куда подключаются аналогичные проводники от электроприборов. Заземление является признаком безопасной сети, и это жизненно важно. Буквально.

Информацию о том, как правильно подключить УЗО, смотрите в видеоинструкции.

При самостоятельной сборке щита учтите, что вводной автомат и счетчик будут опломбированы энергоснабжающей организацией.

Если счетчик имеет специальный винт, на который крепится пломба, то вводная машина таких приспособлений не имеет. Если нет возможности его запломбировать, вам либо откажут в пуске, либо весь щит будет полностью опломбирован. Поэтому внутрь общего щита помещают коробку на одно или два места (в зависимости от размеров и типа машины), к которой прикрепляют вводную машину. Эта коробка запечатывается при приемке.

Отдельные автоматы устанавливаются на рельсы точно так же, как УЗО: прижимаются к рельсу до щелчка. В зависимости от типа машины (один или два полюса — провода) к ним присоединяются соответствующие провода. Какие бывают автоматы, и чем отличаются аппараты для однофазной и трехфазной сети, смотрите в видео, выбор номинала автоматического выключателя описан здесь.

После установки необходимого количества устройств на монтажную рейку производится подключение их вводов. Как было сказано ранее, это можно сделать с помощью проволочных перемычек или специальной соединительной гребенки. Посмотрите на фото, как выглядит соединение проводов.

Машины одной группы соединяются перемычками: фаза приходит общая

Есть два способа изготовления перемычек:

• Отрежьте проводники необходимой длины, оголите их края и загните дугой. Вставьте два проводника в одну клемму, затем затяните.
• Возьмите провод достаточной длины, зачистите 1-1,5 см изоляции через 4-5 см. Возьмите круглогубцы и согните оголенные жилы так, чтобы получились соединенные между собой дуги. Вставьте эти оголенные участки в соответствующие пазы и затяните.

К выходу автоматов подключается фазный провод, который идет на нагрузку: к бытовой технике, к розеткам, выключателям и т.д. Собственно, сборка щитка завершена.

Выбор автомата в панель дома или квартиры

В электрощите используются три типа устройств:

• Автомат. Отключает и включает питание в ручном режиме, а также срабатывает (разрывает цепь) в случае короткого замыкания в цепи.
• УЗО (устройство защитного отключения). Он контролирует ток утечки, возникающий при пробое изоляции или захвате проводов. При возникновении одной из этих ситуаций цепочка разрывается.
• Диф. машина (дифференциальный автомат). Это устройство, объединяющее в одном корпусе два: контролирует наличие короткого замыкания и ток утечки.

Дифференциальные автоматы обычно ставятся вместо связки — УЗО + автомат. Это экономит место на панели — на один модуль требуется меньше места. Иногда это важно: например, нужно включить другую ЛЭП, а места для установки нет, и свободной машины нет.

Диф автомат устанавливается вместо связки автомата и УЗО

Вообще часто устанавливаются два аппарата. Во-первых, это дешевле (диф.автоматы дороже), а во-вторых, при срабатывании одного из защитных устройств точно знаешь, что произошло и что нужно искать: КЗ (если автомат был выключен) или утечка и возможная перегрузка по току (сработало УЗО). При срабатывании дифавтомата вы этого не найдете. Разве что поставить специальную модель, в которой есть галочка, показывающая, какая неисправность сработала у устройства.

Автоматические выключатели

Автоматические выключатели выбираемые по току , что необходимо для потребителей данной группы. Вычисляется просто. Сложите максимальные мощности всех подключенных одновременно устройств в группе, разделите на напряжение сети – 220 В, получите требуемую мощность тока. Вы берете номинал устройства чуть больше, иначе при включении всех нагрузок он будет выключаться из-за перегрузки.

Например, сложив мощность всех устройств в группе, получим общее значение 6,5 кВт (6500 Вт). Делим на 220 В, получаем 6500 Вт/220 В=29.54 А.

Какие цифры на корпусе означают что

Номинальные значения машин по току могут быть следующими: (в А) 6, 10, 16, 20, 25, 32, 40, 50, 63. ближайший больший к заданному значению 32 А. Ищем такой.

Виды и виды УЗО

УЗО имеют два типа действия: электронное и электронно-механическое . .. Разница в цене на устройство с одинаковыми параметрами большая — электронно-механические дороже. Но приобретать их нужно для приборной панели в дом или квартиру. Причина только одна: они надежнее, так как работают вне зависимости от наличия питания, а для работы электронных требуется питание.

Например, ситуация такая: вы ремонтируете проводку, например, розетку и отключили для этого сеть — вы отключили вводной автомат. В процессе где-то повредилась изоляция. Если установлено электромеханическое УЗО, оно будет работать даже при отсутствии электропитания. Вы поймете, что сделали что-то не так, и будете искать причину. Электроника без питания неработоспособна и при включении в сеть с поврежденной изоляцией могут возникнуть проблемы.

Далее УЗО различают по роду тока, на изменение которого они реагируют:

• Тип переменного тока — переменный синусоидальный ток;
• тип А — переменный ток + пульсирующий постоянный ток;
• тип B — переменный ток + пульсирующий постоянный + выпрямленный ток.

Получается, что тип В дает наиболее полную защиту , но эти устройства очень дорогие. Для дома или квартиры щиток вполне достаточно, типа А , но не АС, которые в основном продаются, так как они дешевле.

Помимо УЗО типа , выбирается по току. Причём по двум параметрам: номинал и утечка … Номинал — это тот, который может пройти через контакты и не разрушить (переплавить) их. Номинальный ток УЗО принимают на одну ступень выше номинального тока автомата, установленного в паре с ним. Если автомат нужен на 25 А, то берите УЗО на 40 А.

С током утечки все еще проще: в электрощитах для квартиры и дома ставится всего два номинала — 10 мА и 30 мА. 10 мА ставят на линию с одним прибором, например, газовым котлом, стиральной машиной и т.п., а также в помещениях, где требуется высокая степень защиты: в детской или ванной комнате. Соответственно УЗО на 30 миллиампер устанавливается в линии, включающие несколько потребителей (приборов) — на розетки на кухне, в комнатах. На линии освещения такая защита устанавливается редко: в ней нет необходимости, разве что на улице или в гараже.

Какие цифры на корпусе что означают

УЗО тоже имеют разную задержку срабатывания. Они бывают двух типов:

• S — селективные — срабатывают через определенное время после появления тока утечки (достаточно длительный промежуток времени). Их обычно ставят у входа. Тогда в случае возникновения аварийной ситуации в первую очередь отключается устройство на поврежденной линии. Если ток утечки останется, то сработает «старшее» селективное УЗО — обычно то, что на вводе.
• Дж — тоже срабатывает с задержкой (защита от случайных токов), но с гораздо меньшей. Этот тип УЗО размещается группами.

Диф-автоматы относятся к тем же типам , что и УЗО и подбираются аналогично. Только при определении мощности по току вы сразу учитываете нагрузку и определяете номинал.

Несколько пояснений по установке встроенного шкафа под торпедо смотрите процедуру подключения в видео от практикующего специалиста и специалиста широкого профиля.
