Проект электропроводки в частном доме: Схема электропроводки в частном доме своими руками – как сделать схему подключения электрики

Проект электропроводки в частном доме: Схема электропроводки в частном доме своими руками – как сделать схему подключения электрики

Содержание

Программа для проектирования электропроводки в доме

Составление схем это неотъемлемая часть работы электрика при монтаже новых электросетей. Чтобы упростить и автоматизировать этот процесс применяется программа для проектирования электропроводки в доме. Есть достаточное количество приложений, которые оказывают существенную помощь – специализированная «прога» не только сэкономит бумагу и время, но и подскажет, если при расчетах в составленную схему закрадется ошибка.

Содержание

  • Платные приложения с демоверсиями
  • Бесплатные программы для расчета электропроводки
  • Пример работы в программе «Электрик»
  • Как итог – когда нужны программы для создания схем

Платные приложения с демоверсиями

Казалось бы, что специализированные программы это исключительно прерогатива крупных разработчиков, которые делают софт на коммерческой, платной основе. В какой-то мере так и есть – признанным лидером считается программа AutoCAD, возможности которой позволяют не просто начертить схему электропроводки, но и работать над проектами, которые требуют участия сразу нескольких специалистов.

Создаваемая схема доступна каждому из них для внесения правок в режиме онлайн, которые сразу же будут доступны другим сотрудникам компании. Первоначальные версии программы позиционировались больше как простой «электронный кульман», но со временем она развилась в мощный инструмент, состоящий из нескольких блоков для специалистов различного профиля, в том числе и электриков.

Отечественным аналогом является NanoCAD – это тоже программа для рисования, которая, по отзывам пользователей, обладает не меньшим функционалом, но приятно радует стоимостью, которая в несколько раз ниже, чем у AutoCAD.

Несмотря на то, что обе эти программы изначально делались на платной основе, у каждой из них есть бесплатная версия, хоть и с урезанным функционалом.

Даже в таком виде они позволяют нарисовать схему для монтажа одно или трехфазной электропроводки в квартире или для дома.

Графический редактор для составления схем проводки и рисования печатных плат Eagle – также существует в платной и бесплатной версиях. Программа позволяет работать в ручном и автоматическим режимах – причем полноценная однолинейная схема электропроводки не проблема даже для бесплатной версии. В отличие от предыдущих программ может использоваться на ПК с операционными системами семейства Linux (NanoCad написана исключительно для Windows, а AutoCAD может работать и из-под IOs или Android).

Эльф – целый программный комплекс САПР от компании «Лира-Сервис». Для инженера-электрика интересными будут такие ее возможности как создание чертежной документации, большой набор условных обозначений и возможность использовать свои, расчет прокладки труб в монолитных панельных конструкциях, определение длины проводов и многие другие. Среди главных преимуществ программы пользователи отмечают быстрое создание спецификаций и сравнительную легкость в освоении функционала.

Также можно воспользоваться онлайн сервисами, которые работают за определенную абонентскую плату, но гарантируют отличный результат работы и круглосуточную поддержку. Презентация одного из них, CAD5d – на следующем видео:

Бесплатные программы для расчета электропроводки

Кроме платных приложений для инженеров-проектировщиков, существует достаточное количество бесплатных программ. Некоторые из них написаны энтузиастами для собственных нужд, а другие создаются как альфа и бета тесты для проектов, что после отладки станут коммерческими продуктами. Также есть приложения, которые написаны для свободного доступа и существующие за счет добровольных пожертвований пользователей, которым программа действительно облегчает процесс работы.

Из полностью бесплатных приложений для ПК, заслуженной популярностью пользователей пользуется программа для автоматизации проектирования электропроводки в доме – «Электрик».

Только основные возможности позволяют выполнять следующие действия:

  • Выполнить расчет электроснабжающей линии.
  • Подсчитать вероятные потери напряжения на линии.
  • Подобрать подходящее сечение проводов.
  • Спрогнозировать необходимое количество кабелей (плюс запас).
  • Составить схему электропроводки (с учетом мощности электроприборов и ламп освещения) и привязать ее к плану помещения.

Кроме того, программа «Электрик» содержит отдельный модуль для расчета заземления частного дома или подстанции.

Мобильный Электрик – приложение для смартфонов на базе ОС Android – как и большинство программ из Google Play она бесплатная, но периодически будет показывать рекламу. При желании баннеры можно отключить, приобретя лицензию. Функционал «Мобильного Электрика» позволяет выполнять все виды расчетов, которые приходится делать при проектировании разводки квартиры или дома, в чем дополнительную помощь оказывают встроенные калькуляторы и конвертеры, а также справочники, которые доступны в онлайн и офлайн режимах (ПУЭ России, Украины, стандарты NEC 2011 и подобные документы).

Подробно весь функционал расписан на Google Play, где приложение оценено пользователями на 4,6 балла из 5 возможных.

QElectroTech – небольшое, но функциональное десктопное приложение, позволяющее прорисовать проводку для дома или составить схему электронной платы. Программа может устанавливаться на компьютеры с операционными системами Windows, Linux или Mac OS X, имеет интуитивно понятный интерфейс и содержит в себе обширную базу готовых элементов. Если какой-либо детали все-таки нет в каталоге, то просто нарисуйте его самостоятельно – программа сохранит его для дальнейшего использования.

Процесс работы в программе на следующем видео:

Также многие электрики рекомендуют программу 1-2-3 схема – действительно удобное и бесплатное приложение. Существенный недостаток его только в том, что это специализированный инструмент для создания схемы электрощитка для дома – использовать 1-2-3 для создания полноценной схемы электропроводки не получится. Если же использовать программу по назначению, то это очень удобный инструмент, позволяющий выполнить все необходимые расчеты, получить наглядное изображение готового щитка, создать и отправить на печать этикетки для всех его элементов, как того требуют ПУЭ.

Также для подобных задач можно воспользоваться приложениями XL Pro², XL Pro³ от Legrand или Rapsodie от Schneider-electric.

Пример работы в программе «Электрик»

Самое простое, что может делать эта программа – помочь рассчитать количество провода, необходимое для замены проводки в помещении. Режим подсчета включается из главного окна программы, нажатием на кнопку «Метраж», после чего откроется окно для ввода исходных данных.

Программа покажет схематическое изображение комнаты с нанесенными на чертеж метками размеров а для ввода числовых значений возле каждой из них есть окошко. Для расчетов потребуются такие данные: длина, ширина и высота комнаты, количество розеток и высота расположения их от пола, количество осветительных приборов и требуемых для них выключателей.

Программа высчитывает количество кабеля, необходимое для одной отдельной комнаты – чтобы получить общее количество, вычисления надо повторять для каждой комнаты в помещении отдельно.

Когда все данные введены в соответствующие ячейки, программа сразу же показывает готовый результат, к которому вручную можно прибавить некоторое количество метража провода про запас.

При этом нет необходимости записывать результаты вычислений – программа сама выводит данные по каждой комнате в отдельных ячейках – она может запоминать метраж провода для десяти комнат и выдавать, какое общее количество кабеля требуется закупить для электромонтажных работ.

Наглядно весь процесс расчета на видео:

Как итог – когда нужны программы для создания схем

Надо помнить, что подобные программы это системы автоматического проектирования (САПр) – они предназначены именно для автоматизации рутинных процессов, которые выполняются изо дня в день.

Это значит, что нет смысла в использовании подобных приложений для разовой работы, ведь даже при использовании самого дружественного к пользователю интерфейса нюансы в работе программы будут всегда, а электричество ошибок не прощает. Особенно это касается специализированных приложений, ведь зачастую только чтобы задать для обработки нужные параметры и понять выданные результаты, нужны профильные знания.

Проект электрики дома — типовые проекты электроснабжения частного дома

Электроснабжение современных жилых помещений представляет собой сложную сеть внешних и внутренних коммуникаций. Это провода и кабели различного сечения, электрооборудование, розетки, выключатели, освещение и т.д. Предварительно выполненный проект электрики дома позволяет заранее определить сметную стоимость монтажных работ и материалов. Без грамотно разработанной проектной документации невозможно гарантировать безопасную и эффективную эксплуатацию, а так же надежность и функциональность устанавливаемого электрооборудования.

Требования к электрике в доме

Требования, которые должен учесть типовой проект электроснабжения частного дома, значительно более сложны и ответственны, чем аналогичные условия разработки электрики квартир. Монтаж электропроводки коттеджа должен учитывать различия норм устройства электрических вводов в здание, наличие хозяйственных построек, внешних осветительных приборов, а так же установку более мощного энергетического оборудования – скважинных насосов, автономных электрогенераторов и т.д.

Требования ПУЭ можно разделить на три основных направления:

  1. Нормы устройства вводов в жилые помещения
  2. Правила установки распределительных щитов электрики частного дома
  3. Определение способа прокладки электропроводки внутри и снаружи здания

Приведем самые основные требования, которые в обязательном порядке должны быть учтены при разработке проектной документации.

Устройство ввода электроэнергии в коттедж

Чтобы выполнить присоединение к электросети общего пользования и подвести электричество к своему дому, необходимо:

  1. Заключить договор с компанией-поставщиком электроэнергии
  2. Получить соответствующие технические условия (ТУ)
  3. Разработать на основании ТУ проект электроснабжения

Вот основные требования, которым должен соответствовать ввод силовых кабелей в жилое здание:

  • Ввод силовых кабелей в здание осуществляется подземным или воздушным способом. В большинстве ТУ для своего удобства поставщик электроэнергии прописывает воздушный ввод
  • При воздушном вводе применяются провода марки СИП с расчетной площадью сечения жил (в зависимости от вида питающей сети, обычно не более 16 мм2)
  • Если расстояние от дома до существующей опоры внешней электросети превышает 25 м, необходимо запроектировать установку дополнительного, промежуточного столба
  • Предусмотренная проектом по электроснабжению высота крепления вводных проводов должна превышать 2,75 м. Ввод располагается ниже козырька крыши более чем на 20 см
  • Параллельная прокладка вводных кабелей должна вестись на удалении 1 м от окна или балкона, а так же с отступом более 20 см от стены фасада
  • Монтаж электросчетчика на фасаде дома позволит выполнить ввод более удобным способом
  • Запрещено проектирование внешних вводных автоматов на фасадах коттеджей
  • Вводное отверстие в стене должно быть защищено металлической трубой и загерметизировано от влаги

Проект электроснабжения должен обеспечить последующий безопасный монтаж и обслуживание ввода силовых кабелей и проводов в коттедж.

Требования к проектированию распределительных щитов

Вводной электрический кабель должен быть подведен к распределительному щиту. В нем размещают входящие и групповые автоматические выключатели, устройства защиты и автоматики, иногда, счетчик потребления электроэнергии. Распредщит – основное оборудование в системе электроснабжения дома. Его проектирование должно соответствовать следующим нормам:

  • Щит с установленным счетчиком оборудуют стеклом для снятия показаний приборов и замком
  • Для установки распределительного щитка выбирают сухое помещение. Недопустимо нахождение над ним кухни, ванной, санузла или сауны. Иначе, необходимо проектировать дополнительную гидроизоляцию
  • Щит должен быть удален от других труб и внутренних коммуникаций на расстояние 1 м и более
  • Трубопроводы в помещении установки не должны разветвляться и содержать запорные устройства (вентили, задвижки, фильтры и т.д.)
  • Для наружного освещения и электроснабжения хозяйственных построек допускается установка дополнительных распределительных щитов

Проект сети электроснабжения коттеджа включает в себя спецификацию с указанием типа распределительного щита, его комплектации электрооборудованием и схему подключения внутренней и внешней проводки.

Проектирование электропроводки

При монтаже внутренней электросети необходимо выполнить разводку проводов от распределительного щита к потребителям и электроприборам – розеткам, выключателям, осветительным устройствам. Проектные решения должны обеспечить не только оптимальную схему электропроводки, но и исключить риск коротких замыканий, возгораний и пожаров. Поэтому проект электроснабжения дома должен соответствовать следующим действующим нормам:

  • В деревянных домах выполняют проводку открытым способом с защитой проводников коробами, гофрированными или простыми трубами. Если предполагается скрытая проводка, то кабель прокладывается в металлической трубе или гофре
  • Для коттеджей, выполненных из огнеупорных материалов допустима скрытая проводка с защитой проводов несгораемой оболочкой
  • Согласно ПУЭ в подвалах и на чердаках необходимо применять открытую защищенную проводку
  • На кухне при открытой прокладке необходимо проектировать исключительно кабельную проводку
  • Душевые кабины, ванные комнаты, бани, сауны и другие помещения с повышенной влажностью требуют применения только скрытого метода прокладки проводников

Типовой проект электроснабжения дома так же должен уделять внимание способам внешней электропроводки. Она может осуществляться прокладкой проводов и кабелей по столбам и опорам, по фасадам зданий, а так же под землей.

При этом подземные линии должны быть защищены пластиковыми или ПВХ трубами. А при прокладке по внешним стенам ПУЭ допускает защиту металлической гофрой или трубами с уплотнением и герметизацией от атмосферной влаги.

Закладываемый в проекте электроснабжения уровень защиты уличных электротехнических устройств и приборов освещения должен быть не ниже IP44.

Состав проекта электроснабжения дома

Профессиональный проект электрики коттеджа состоит из следующих обязательных частей:

  • Однолинейная электрическая схема
  • Поэтажный план установки электрооборудования (розетки, выключатели, светильники и пр.)
  • Схема включения стабилизирующего и автономного электрогенерирующего оборудования
  • Схема подключения внешних хозяйственных строений
  • Расчетная часть (общий типовой электротехнический расчет, расчет заземления и молниезащиты)
  • Спецификация
  • Смета

При наличии внешнего воздушного или подземного ввода проектная документация в части присоединения к общей энергетической сети выполняется отдельно.

Пример проекта

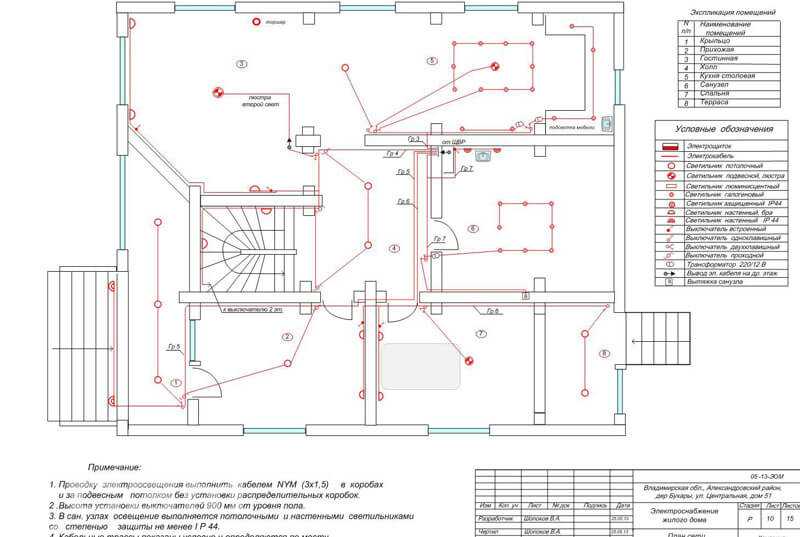

Ниже для примера приведены некоторые страницы проекта.

Подготовительные работы

Непосредственному проектированию электроснабжения дома всегда предшествует подготовительный этап. Он включает в себя предпроектные работы, такие, как:

  • Обследование зданий с выполнением замеров и составлением поэтажных планов
  • Получение технических условий
  • Заключение договора на поставку электроэнергии

Прежде, чем приступить к монтажу электросети, готовый проект электрики необходимо согласовать со всеми заинтересованными организациями и частными лицами.

Типовой расчет электрики дома

Важнейшей частью проекта системы электроснабжения частного коттеджа является типовой расчет электрики. На основании расчетных данных разрабатывают электрические схемы, выбирают сечение и марку проводников, а так же номиналы оборудования.

Вот основные этапы электротехнического расчета, которые должны присутствовать в проектной документации:

  • Определение номинальных значений мощности электрооборудования, расчет установленных значений мощности
  • Нахождение групповых расчетных токов. На его основании выбирают защитную и коммутационную аппаратуру для компоновки распределительного щита
  • Выбор номинальных параметров защитных аппаратов по току для каждой группы потребителей
  • Расчет площади сечения и выбор марки групповых кабелей используемых в монтаже электрики частного дома
  • Определение расчетных значений электрических нагрузок, активной, реактивной и суммарной мощности с введением понижающего коэффициента (коэффициента спроса)
  • Определение расчетных значений электрических потерь в кабелях и проводах

В типовой проект электросети коттеджа также могут входить расчеты токов короткого замыкания, условий срабатывания устройств защиты / отключения (УЗО) и проверочный расчет сечений проводников.

Учитывая сложность системы электроснабжения частного дома лучше заказать проектирование у ответственных и опытных Исполнителей. Компания-подрядчик должна иметь необходимые лицензии и допуски к работам, опыт разработки проектной документации и квалифицированный инженерный персонал.

Читайте другие статьи по данной тематике
Как выполнять электропроводку в каркасном доме Как правильно осуществить прокладку вводного канала в дом
Однолинейная схема электроснабжения частного загородного дома Как сделать электропроводку в доме из бруса
Резервное электроснабжение загородного дома Как провести электропроводку по полу
Монтаж электропроводки своими руками Автономное электроснабжение загородного дома: готовые решения
Открытая электропроводка Электропроводка в доме: как сделать
Монтаж электропроводки в деревянном доме: описание и правила Скрытый электромонтаж в подробностях
Прокладка проводки по потолку Ретро электропроводка на роликах, изоляторах
Технология монтажа кабель канала из ПВХ Как сделать электропроводку в деревянном доме
Услуги по данной тематике
Внутренний электромонтаж Электрика под ключ
Умный дом под ключ Электрика в деревянном доме под ключ
Электрика в деревянном доме Монтаж электрики
Проектирование электроснабжения Монтаж ретро проводки
Прайс-лист на электромонтажные работы Проектирование электроснабжения частного дома
Электрика в частном доме под ключ Электрика в каркасном доме под ключ
Цены на проект электрики Проект электроснабжения
Расчет стоимости электромонтажных работ Цена на установку умного дома
Монтаж умного дома Проектирование умного дома

Проекты электромонтажа

Электрическая проводка | Домашняя электропроводка | Электрические нормы NEC NFPA | Схемы подключения | Проволочные потолочные вентиляторы | Освещение | Проводные переключатели | Выход GFCI | Розетки | Детекторы дыма | Сушильные шнуры | Вытяжной вентилятор | Энергосбережение | Солнечные вытяжные вентиляторы | Электропроводка SIP дома | Провод и кабель | Электрические коробки | Автоматические выключатели | Панели | Реле | Генераторы | Качество электроэнергии | Электрические расчеты и формулы | Тестеры и измерители | Инструменты электрика | Обучение электриков | Электробезопасность | Схемы подключения и символы | Электрический ремонт | Электрические книги | Электрические неисправности

» Домашняя электропроводка » Справочник по электропроводке
» Схемы электропроводки в жилом доме
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика


Дэйв Ронджи
Резюме: Вот отличный вопрос по электропроводке — Фрэнк из Иллинойса спрашивает: Сколько проводов romex 12-2 и сколько 14-3 я могу протянуть через внутреннюю стену, разделяющую две комнаты? В этой статье о домашней электропроводке Советы по реконструкции Мы рассмотрим, как безопасно установить провод romex для дома и способы защиты провода от повреждений.

Узнайте, чем делятся другие, на Спросите электрика:
Мне очень нравится. Просто добраться до того, что важно легко .. без пуха! Фил из Брэнсона, штат Миссури.


Защита электропроводки чрезвычайно важна

Видео по электромонтажу

Наконечники для домашней электропроводки

ПРИМЕЧАНИЕ. Список всех моих полезных видео

Будет отображаться в конце этого видео

Так что продолжайте смотреть, а я помогу вам подключить правильно!


Правила безопасной проводки

Всегда используйте провод правильного размера для вашей цепи. При добавлении к существующей цепи убедитесь, что они соответствуют существующему размеру и типу провода.

Устанавливайте проводку так, чтобы она была защищена и не могла быть повреждена крепежными элементами для гипсокартона или настенного покрытия, такими как винты или гвозди.

Просверлите отверстия в центре каркасной стойки. Прежде чем сверлить отверстия, посмотрите на противоположную сторону каркасной стойки, чтобы убедиться, что на ней нет другой проводки, труб или любых других существующих компонентов системного устройства.

Всегда используйте металлические предохранительные пластины для защиты электропроводки в местах, где она может быть повреждена гвоздями или шурупами.

Отличный вопрос по электропроводке — вот ответ!


Нет ограничений на количество проводов Romex, которые вы можете проложить между двумя комнатами, метод домашней проводки будет решающим фактором при реконструкции проводки в строительных проектах.

Трасса для проводки Romex должна быть проложена с использованием методов, которые защитят проводку от гвоздей и шурупов, используемых для установки гипсокартона и других настенных покрытий.

Просверлите отверстия для Romex в центре стенных стоек или каркасного материала, используемого для реконструкции. Если отверстия расположены слишком близко к внешней стороне шпилек, обязательно защитите домашнюю проводку или Romex с помощью предохранительных пластин, также известных как пластины с гвоздями.

Ниже вы увидите несколько фотографий домашней проводки последних строительных проектов, которые я выбрал, чтобы помочь вам с вашим проектом.
[Нажмите на изображения, чтобы увеличить]

стиль=»очистить: слева»>


Видео по электромонтажу

Наконечники для домашней электропроводки

ПРИМЕЧАНИЕ. Список всех моих полезных видео

Будет отображаться в конце этого видео

Так что продолжайте смотреть, а я помогу вам подключить правильно!


В местах, где домашняя проводка может быть уязвима для повреждения шурупами или гвоздями для гипсокартона, всегда устанавливайте пластины с защитными гвоздями для защиты проводки!

При реконструкции особое место занимает прокладка проводки через углы, поскольку в этом месте будет надежно закреплена гипсокартонная плита.

Электрическая проводка должна находиться на расстоянии 1-1/2 фута от обеих поверхностей для гвоздей — внутренней и внешней.

стиль=»очистить: слева»>

Домашняя электропроводка

Подключение розетки GFCI без заземляющего провода

Помощь в правильном подключении
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!


Не забудьте получить копию моего BIG Новая электронная книга:

Полное руководство по домашней электропроводке

Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней проводки.


Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах
Идеально подходит для домовладельцев, студентов и электриков
Включает:
Домашняя электропроводка — по комнатам
Цепи 120 Вольт
Цепи 240 В
Многопроводные схемы
Методы прокладки проводки домашней электрической цепи
Электрические коды для домашней электропроводки
….и многое другое.



Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»>

Снимите изоляцию провода, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль=»очистить: слева»>



СВЯЗАННЫЕ

Проблема мерцающего светильника

Самикша спрашивает:
Уже несколько дней свет во всем моем доме мерцает (внезапно выключается и включается) менее чем на секунду. бывает 5-6 раз в день. Я установил люстру несколько дней назад, и я думаю, что это началось после этого. возможно ли, что если я сделал что-то не так с проводкой в ​​люстре, это может повлиять на свет во всем доме? или это признак какой-то другой серьезной проблемы?

Ответ Дэйва:
Судя по тому, что вы описали, если все лампочки в доме мерцают, а также есть проблемы с розетками, то вполне возможно, что проблема в основной электрической системе в доме. квартира.

Соединения проводки новой люстры следует проверить, чтобы убедиться в отсутствии ослабленных проводных соединений, потому что в случае возникновения проблемы она затронет только одну или, возможно, две цепи в квартире.

Если проводка осветительного прибора выглядит нормально, сообщите о проблеме управляющему жилым комплексом, чтобы он мог продолжить расследование проблемы с помощью квалифицированного электрика.


Проблема мерцания светильника

Самикша спрашивает:
Уже несколько дней свет во всем моем доме мерцает (внезапно выключается и включается) менее чем на секунду. бывает 5-6 раз в день. Я установил люстру несколько дней назад, и я думаю, что это началось после этого. возможно ли, что если я сделал что-то не так с проводкой в ​​люстре, это может повлиять на свет во всем доме? или это признак какой-то другой серьезной проблемы?

Ответ Дэйва:
Судя по тому, что вы описали, если все лампочки в доме мерцают, а также есть проблемы с розетками, то вполне возможно, что проблема в основной электрической системе в доме. квартира.

Соединения проводки новой люстры следует проверить, чтобы убедиться в отсутствии ослабленных проводных соединений, потому что в случае возникновения проблемы она затронет только одну или, возможно, две цепи в квартире.

Если проводка осветительного прибора выглядит нормально, сообщите о проблеме управляющему жилым комплексом, чтобы он мог продолжить расследование проблемы с помощью квалифицированного электрика.

Подробнее о проектах

Проблемы с люминесцентным освещением и способы их устранения
Как решить проблемы с люминесцентным освещением: Наиболее распространенные проблемы с люминесцентным освещением и способы их устранения, Устранение неполадок с люминесцентными осветительными приборами.

Почему мой светильник в ванной не работает?
Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения.

Ask The Electrician — База данных вопросов и ответов по электротехнике
Устранение неполадок и устранение проблем с электропроводкой: Лицензированный электрик рассказывает о методах электромонтажа, которые используются для решения большинства проблем с электропроводкой в ​​доме, и показывает, как выполняются проекты по электромонтажу дома. .

Что делать с заземляющим проводом
Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение заземляющего провода.

Соединения проводки при добавлении светильников
Я добавляю светильники, новые светильники не работают, но исходный свет работает, что я сделал не так? Распространенные проблемы с проводкой светильников и диммерных выключателей и способы их устранения.

220 Электропроводка воздушного компрессора на 240 В
Как подключить воздушный компрессор на 220 В и переключатель управления: Для подключения стандартного двигателя на 240 В для такого оборудования, как воздушный компрессор, имеется только два изолированных провода для 220/240 В и один отдельный провод для земли.

Сращивание электропроводки 220 В
Как сращивать электропроводку 220 В: Соображения при сращивании кабельной проводки 220 В, чтобы сделать сращивание безопасным, доступным и обеспечить целостность цепи.

Установка цепи духовки на 220 В
Как подключить электрическую цепь духовки: пошаговая процедура установки электрической проводки духовки, определение размера цепи духовки, выбор электрического кабеля, электрическая распределительная коробка, Подключение гибкого трубопровода от духовки, подключение проводки цепи.

проекты — 2063


Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!
Бесконтактный электрический тестер
Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
Самый быстрый способ проверить неисправность электропроводки!
Тестер розеток
Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.
Снимите изоляцию провода, не надрезая и не повреждая электрический провод!
Инструмент для зачистки проводов и кусачки
Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.


Изучение электропроводки
Обучающие видеоролики по электромонтажу



» Как ПРАВИЛЬНО подключить проводку!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО!
Пол, из Фоксборо, Массачусетс

Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете.
Джордж из Скрэнтона, Пенсильвания

Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке.
Билл, из Нью-Йорка, Нью-Йорк

Этот сайт намного лучше, чем 3 книги, которые я только что купил, мне жаль, что я не пришел сюда первым.
Коллин, из Гранд-Рапидс, Мичиган

Спасибо за ответ на мой вопрос.
Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе.
Майк, из Чикаго, Иллинойс

Подробнее Комментарии

Оставить комментарий




Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электромонтажу Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике



Пример проекта структурированной домашней электропроводки 1

У меня есть планы 2 проектов из разных домов, которые я построил. В первом плане я сделал простой макет макета дома и нарисовал линии для каждого провода. Это может работать для простых диаграмм, но, как вы можете видеть ниже, получить беспорядок, как вы добавляете больше проводов. Я придумал лучший метод во втором плане проводки. Тем не менее, этот план определенно достоин внимания, так как в нем много хороших уникальных идей. Пожалуйста, смотрите Руководство по плану подключения для получения дополнительной информации или если вы не понимаете некоторые из примеры ниже.

Этот первый план излагает следующее:

  • Коаксиальный кабель RG-6 для спутникового и кабельного телевидения
  • Кабель Cat-5 для Интернета
  • Кабель Cat-3 для телефона
  • провод динамика для некоторых встроенных в стену/потолок динамиков и для разъемов типа «банан» рядом с некоторыми полочными динамиками
  • видеокабель для камер наблюдения
  • сигнальный кабель для датчиков движения и клавиатур системы охранной сигнализации
  • Компонентные аудио/видео кабели
  • , идущие от компьютера к развлекательному центру в гостиной
  • компьютерные кабели, позволяющие разместить второй компьютерный монитор и клавиатуру в отдельной комнате
  • Электрические настенные розетки X10, позволяющие дистанционно управлять электрическими устройствами

Щелкните изображение, чтобы увеличить его

Что в этом плане:

В этом плане используется идея о том, что лучше слишком много, чем слишком мало. Для начала в каждой спальне по 2 настенных тарелки. с телефоном, интернетом и кабельными разъемами. Две настенные пластины обычно находятся на противоположных концах комнаты. Идея здесь, чтобы определить каждое место, где потенциально может быть размещен стол / стол (после учета двери, окна и кладовки), а затем поставить туда настенные плиты.

Главная спальня/ванная комната оформлена по-королевски со встроенными в стену динамиками для спальни и в потолке. колонки для бани. Эти динамики представляют собой проводные разъемы за шкафом, в котором находятся телевизор и стереосистема. составные части. Мой A/V-ресивер имеет выходы A/B, поэтому для запуска второй пары не требовалось никакого специального оборудования. компьютерные колонки. Есть также 2 соединения коаксиального кабеля за Armoire для моего спутникового ресивера. Ванная комната также есть телефон, Интернет и настенная розетка для кабеля рядом с кроватью.

Я под проводом главную спальню, когда дело дошло до спутникового ресивера. Для приемников DirecTV требуется телефонная розетка работать. У меня не было TiVo наверху, но если он есть, более новые устройства TiVo/DirecTV могут использовать Интернет для скачать программы. Если у вас спутниковый видеорегистратор с двумя тюнерами, вам потребуется по одному коаксиальному соединению для каждого тюнера. Если у вас есть спутник и вы используете антенну для местных каналов, то для этого потребуется третий коаксиальный кабель.

Внизу в столовой установлены потолочные динамики, а в солнечной комнате — наружные настенные динамики. В семейной комнате были полочные колонки, но провода тянулись через стены к пластинам прямо за компьютерные колонки. Все эти динамики были подключены к пластинам за развлекательным центром. Основной приемник был для семейной комнаты, а второй усилитель (с входом от ресивера) использовался для других комнат.

Помимо акустического провода в развлекательном центре были:

  • Телефонная линия для спутникового ресивера
  • Интернет-кабель для игровой системы: PlayStation или XBox
  • 3 коаксиальных кабеля для спутникового ресивера TiVo: 2 для спутникового ресивера с двумя тюнерами и один для местных каналов через антенну
  • Четвертый коаксиальный кабель подключен непосредственно к Солнечной комнате, чтобы выход спутникового ресивера можно было смотреть на двух телевизорах, не платя за второй ресивер.
    Примечание. В Sun Room также был коаксиальный кабель для антенны для наблюдения за местными жителями и переключатель A/B для выбора между местным или спутниковым каналом.
  • Компонентные аудио/видео кабели от компьютера, чтобы можно было проигрывать музыку или фильмы с компьютера на телевизоре/стерео
    Примечание. Другой набор этих кабелей вел в спальню наверху, где у меня был компьютер до того, как у нас появились дети.

На кухне была стандартная телефонная линия плюс интернет-разъемы, так что я мог работать на ноутбуке. У меня также были компьютерный монитор и клавиатура на кухне, хотя сам компьютер находился в подвале. Я не хотел идти в подвал, чтобы проверить свою электронную почту, поэтому я добавил в компьютер вторую видеокарту. и протянул 50-футовый кабель VGA ко второму монитору на кухне. Я также проложил 50-футовый USB-кабель, чтобы можно было иметь вторую клавиатуру USB, чтобы пойти с этим монитором.

Я также установил систему сигнализации, которую купил через Интернет. Одна панель сигнализации была прямо у гаража входная дверь в дом, а другая была в хозяйской спальне. Три детектора движения охватили большую часть первый этаж и четвертый прикрывали сам щит сигнализации в подвале. Рог для будильника тоже был в подвале.

Система безопасности состояла из четырех камер X10, которые были подключены к антенне. Пульты X10 Убедитесь, что одновременно активна только одна камера. Поэтому мне удалось объединить все четыре линейки камер в один с использованием Y-компонентных разветвителей в обратном направлении. Затем я использовал радиочастотный модулятор для преобразования компонента в коаксиальный кабель. кабель, а затем использовал коаксиальный разветвитель в обратном направлении, чтобы объединить канал камеры с каналом антенны. РФ модулятор позволил мне выбрать, какой канал я хотел использовать, и я смог найти пустой канал, на котором не было статических помех. от антенны.

Большинство проводов тянулось к углу подвала рядом с электрической коробкой (недостаточно близко, чтобы вмешательство).

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
