Электропроводка своими руками: схема, монтаж, прокладка

Содержание:

1. Готовим основу для схемы электроснабжения
2. Определяемся со структурой схемы электроснабжения
3. Выбираем кабель
4. Составляем план
5. Прокладываем кабеля

   ---

Качественная проводка в квартире (доме) является залогом бесперебойной работы электроприборов и безопасности обитателей жилища. Специалисты советуют не использовать одни и те же кабеля дольше 30 лет и по истечении этого срока обязательно менять их. Такая позиция объясняется ограниченностью эксплуатационного ресурса любых проводников и неизбежностью роста нагрузки на домашнюю электросеть. Вот почему монтаж электропроводки в квартире производится в рамках каждого капитального ремонта помещения.

Услуги профессионального электрика обходятся недешево, но при желании все работы можно выполнить самостоятельно. Новая проводка в квартире своими руками — посильная задача, если четко следовать рекомендациям специалистов.

Готовим основу для схемы электроснабжения

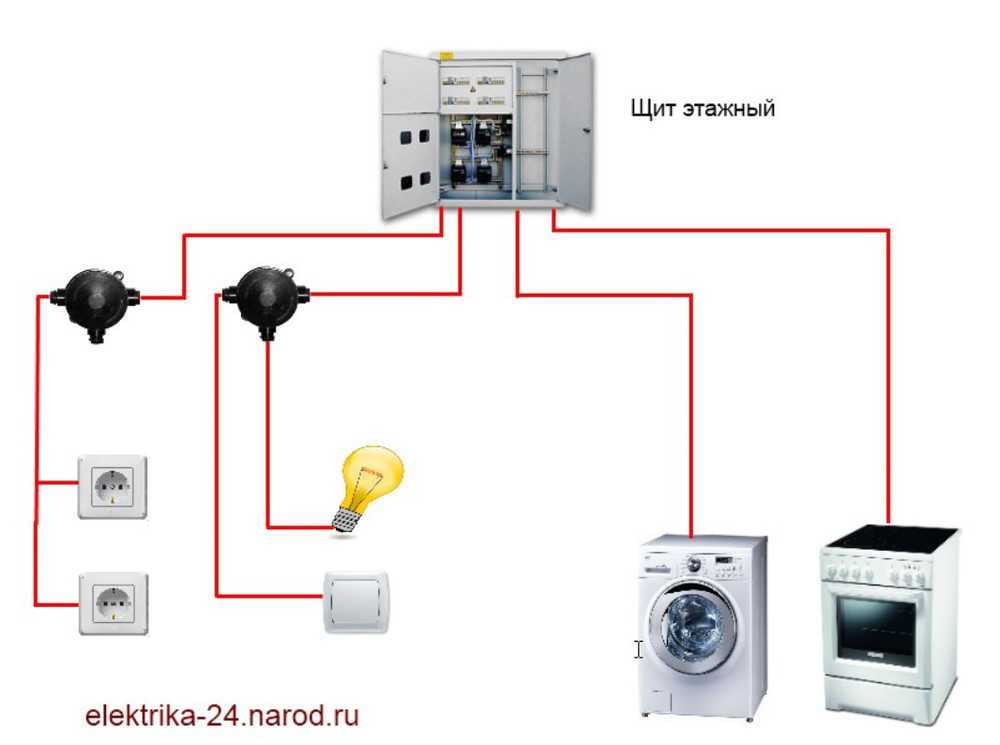

Схема электропроводки в доме предназначена для упрощения процесса прокладки кабелей, а также беспрепятственного подключения всех осветительных приборов и бытовой техники.

Подготовка электросхемы начинается с планирования окончательного дизайна помещения. Когда сформировано четкое представление о будущем месте нахождения приборов, его необходимо отразить на бумаге. В идеале — распечатать план жилища и на нем отметить точки подключения (розетки, включатели), но можно использовать и схематический чертеж, нарисованный от руки.

Определяемся со структурой схемы электроснабжения

В домах старой застройки применялись глухозаземленные нейтральные схемы электроподключения (TN–C). Они обладают низкой надежностью, поэтому активно заменяются токопроводящими системами типа TN–C–S с защитным заземлением потребителей. Такие электросети состоят из бытового щитка, кабелей и электромонтажных изделий (распределительных коробок, подрозетников).

На каждую комнату потребуется минимум пара распределительных коробок для грамотного разведения веток освещения и запитки электроприборов. Количество подрозетников равно суммарному числу всех включателей и розеток.

Щиток играет роль блока управления электроснабжением квартиры. В него монтируют:

• Вводный автоматический выключатель
• Рубильник нагрузки
• Однополюсные выключатели для каждой ветки, ведущей в комнаты или к крупному потребителю (бойлеру, электроплите, кондиционеру)
• Устройства защитного отключения (УЗО)
• Другие элементы управления (реле, таймеры, контакторы)

Монтаж электропроводки в среднестатистической квартире площадью 40—100 м2 осуществляется с использованием следующих категорий устройств:

• Главный автомат с показателями 25—35 А. Чем больше площадь жилища, тем выше должны быть значения тока.
• Несколько видов УЗО под разные номинальные токи (50 А 30 мкА для общего щитка, 30 А 30 мкА для каждой комнаты, 20 А 30 мкА для кондиционера)
• Автоматы для веток различной нагрузки (25 А для каждой комнаты, 16 А для климатической техники)
• Кабеля подходящего сечения
• Гофра

От правильности выбора кабелей зависит работоспособность всей электросети, этому вопросу стоит уделить особе внимание.

Выбираем кабель

Для прокладки электросетей используют алюминиевые и медные проводники. Алюминиевые кабеля считаются недорогими и надежными. Но на деле такая проводка в доме оказывается не самым лучшим вариантом. Из-за быстрого износа алюминиевые провода не обеспечивают надежного соединения клемм и скруток, что приводит к частым сбоям в работе электросети. При этом ремонт такого вида проводки сопряжен с целым рядом проблем:

• Хрупкость кабеля
• Окисления при встраивании в системы с медными проводами
• Образование вредных испарений во время пайки алюминия

С учетом этих аспектов профессионалы настоятельно рекомендуют отказаться от алюминиевых кабелей в пользу медных проводников в поливинилхлоридной оболочке (ПВХ).

Сечение кабеля для прокладки на определенном участке подбирается исходя из нагрузки конкретной ветки электросети. Этот параметр рассчитывается по формуле: I= P/U Где I — искомое значение силы тока в сети, U — напряжение, а P — совокупная мощность всех подключаемых электроприборов.

Так, для запитки одного чайника мощность 2 кВт, 10 штук 60-Ватных лампочек, микроволновки в 1 кВт и холодильника в 0,4 кВт от сети в 220 В потребуется сила тока в 16,5 Ампер ((2000+(10х60)+1000+400)/220=16,5). Такую нагрузку выдержит медный кабель диаметром в 1,5 мм2. Для облегчения подбора диаметра сечения кабеля профессиональные электрики составили специальные таблицы, которые имеются в свободном доступе.

Трехжильный кабель ВВГ 3×2,5 с сечением 2,5 мм подойдет для соединения щитка с распределительными коробками и запитки розеток. ВВГ 3×1,5 применяют для подключения осветительных приборов и их включателей. ВВГ 3×4 идеален для электроплит и других мощных потребителей.

Для корректного подсчета длины проводов необходимо вручную измерить расстояние от щитка до распределительных коробок и дальше, до точек подключения. К полученному значению прибавляют 3—4 метра на погрешность и подгонку. Гофры берут столько же, сколько и проводки.

Составляем план

Щиток является начальной точкой схемы. Как правило, его размещают у входных дверей. Грамотно составленный план обязательно включает:

• Минимум две ветки на каждую комнату для подключения цепей освещения и розеток.
• Обозначения мест запитки каждого стационарного потребителя (бойлера, теплого пола, люстр), всех розеток и выключателей.
• Никаких пометок на территории балконов. Если вы намерены утверждать план в контролирующих инстанциях, такие обозначения будут расценены как грубейшее нарушение ПУЭ, что повлечет проблемы при оформлении разрешения.

Осветительные приборы нельзя запитывать последовательно друг от друга или от розеток. Это чревато возникновением замыканий и выходом из строя всей ветки. Любые светильники должны подключаться автономно, от персонального кабеля.

Хотите убедиться, что электропроводка в доме своими руками будет сделана с соблюдением всех норм и стандартов? Отдавайте схему на утверждение в энергослужбу. Конечно, для этого придется потрудиться над составлением профессионального плана, поскольку зарисовку от руки просто не примут, зато наверняка будете знать, что все составлено правильно.

Процедура бесплатная.

Прокладываем кабеля

Для проведения работ понадобятся:

• Инструмент для штробления стен (отбойный молоток, болгарка с кругом по камню или перфоратор)
• Набор сменных насадок к аппарату (бур по бетону 16—20 мм, долото для бетона 25—30 мм, корончатое сверло)
• Паяльник на 40—60 Вт
• Пассатижи, бокорезы, отвертки с изолированными ручками
• Мультиметр
• Индикатор-фазоуказатель
• Уровень
• Тройник и несколько метров кабеля для времянки
• Переносная электролампа
• Х/б изолента, токопроводящая паста или алебастр
• Строительный шнур для отбивки маршрута электросети

Последний пункт можно заменить карандашом, но он с ним не получится быстро и легко разметить маршрут сети.

Подготавливаем времянку

Для обеспечения электроинструментов питанием на протяжении ремонта необходимо соорудить временную электросеть. Удлинителя на базе кабеля сечением 4 мм2, длиной 7—10 м с тройной розеткой, оснащенной автоматом на 16 А, вполне достаточно. Избегая контакта проводов с телом, выкручиваем пробки, отключаем автомат и вручную вскрываем дозу возле счетчика и выводим проводку наружу. К ней подключаем времянку, тщательно изолируя места скрутки.

Штробление

Щиток устанавливают на высоте порядка 1,5 м. При этом не рекомендуется подключать его в местах залегания труб отопления или водопровода. Это продиктовано соображениями защиты электрики от аварийных разливов воды. Установка под щитком бетонного заграждения по типу подоконника позволяет обеспечить должную защиту системы и обойти общепринятый запрет.

От щитка в соответствии с утвержденным планом размечают электросеть. Все ветви трассы должны пролегать строго вертикально или горизонтально, чтобы при монтаже предметов интерьера на стены избежать случайного повреждений кабеля.

Проводку от щитка к комнате ведут вдоль потолка. Легче всего это сделать за одноуровневым гипсокартонным потолком. Гофра с кабелем просто укладывается в имеющееся пространство.

Если потолок монолитный, целесообразно облегчить работу и заводить проводку вдоль стен, придерживаясь линии, расположенной на 20 см ниже уровня потолка. В случае укладки вдоль пола используется специальный электроплинтус. Основной кабель заводится в распределительную коробку, от которой отходят провода к остальным электромонтажным устройствам. Полости под розетки просверливают корончатым сверлом на высоте 30 см от пола, а включатели — 80 см. Такое позиционирование обеспечит свободный доступ к сети даже детям. Любые точки запитки электроприборов следует размещать на расстоянии не менее 10 см от дверного проема.

Укладка кабеля

В выдолбленные полости укладываем гофру с кабелем, закрепляем алебастровым раствором, который точечно наносим на каждые полметра трубки. Распределительные коробки и подрозетники садим на алебастровую подушку, заводим в них проводку, соединяем провода методом скручивания, опрессовывания или спайки. Пары кабелей, подлежащих компоновке, определяются по цвету оболочки. Ноль (N, нейтраль) обозначают синим цветом, защитные провода (PE) — желтым с продольной зеленой полосой. Фазные провода окрашивают в белый, черный, красный или коричневый оттенки. Недопустимо соединение фазы и ноля, фазы с фазой или подсоединение включателя в разрыв нейтрали.

На последнем этапе вводные концы гофр заводят в щиток. Их обрабатывают проводящей пастой, зажимают хомутом на винте, который куском провода PE соединяют с клеммой заземления щитка. Обесточивают жилище, отключают времянку, изолируют задействованные в ней провода, тестируют работоспособность системы. Если все хорошо, штукатурят ветки.

Если соблюдена технология прокладки кабелей и правильно произведена замена, в квартире проводка обеспечит бесперебойную работу всех электроприборов. При возникновении любых сложностей, необходимо обратиться к профессионалам за помощью. Важно помнить, что на кону не только функциональность системы, но и безопасность обитателей жилища.

Как сделать электропроводку в доме своими руками?

Жизнь современного человека не представляется без электричества. Поэтому возникает необходимость прокладки электросети в каждом новом доме. Для монтажа проводки не нужно особых знаний, поэтому ее может выполнить любой желающий. Просто для этого требуется ознакомиться с тем, как делается электропроводка своими руками.

Этапы монтажа проводки

Можно выделить несколько стадий в процессе обустройства электропроводки:

1. Определение способа прокладки – внутренняя или наружная. Например, электрика в деревянном доме может быть сделана только вторым способом.
2. Составление схемы электроснабжения.
3. Перенос схемы на стены.
4. Расчет площади сечения провода.
5. Подбор материалов.
6. Подготовка.
7. Непосредственно монтаж.
8. Получение разрешения на присоединения к городской сети.

Схема электрической проводки

Благодаря такой схеме будет легче определиться с расположением выключателей, светильников и розеток. В результате этого можно будет понять, как будут проходить линии проводки. Поэтому нужно заранее будет продумать, где и какие электроприборы будут располагаться в доме.

Схема может быть двухмерной или трехмерной. Первый случай более простой, ведь нет необходимости использовать специальные компьютерные программы. Берется план жилья и делается его копия. Далее на нем отмечаются места подключений и количество розеток в каждом помещении, а также все остальные элементы электрической проводки.

Трехмерный план более сложный в создании, зато по нему будет значительно легче определить, где располагать элементы проводки.

Монтаж проводки в соответствии с Правилами устройства электроустановок

Требования ПУЭ определяют, где должны прокладываться провода и устанавливаться отдельные элементы. Монтажная схема должна удовлетворять следующие требования:

• Линии располагаются вертикально или горизонтально, а все повороты делаются перпендикулярными. Нельзя прокладывать проводку по диагонали или по кривой.
• Горизонтальные линии должны быть не ближе 200 мм от потолка и пола. Вертикальные линии располагаются не менее чем в 100 мм от углов, а также дверных и оконных проемов.
• Розетки располагаются на высоте 800-1000 мм от пола, иногда допускается и выше – до 1500 мм. При этом розетки должны находиться на расстоянии не менее 500 мм от металлических конструкций.
• Выключатели располагаются на высоте до 1000 мм, но допускается и выше.
• Соединения проводки заключается в короб – их нельзя оставлять открытыми или вмонтированными в стену.

Элементы проводки

Перед монтажом электрической проводки, следует определиться с параметрами и количеством следующих элементов:

• Провода.
• Распределительные коробки.
• Розетки.
• Выключатели.
• Источники света.
• Приборы защитного отключения.
• Заземление.
• Кабельные каналы.

Пошаговая инструкция самостоятельного монтажа электропроводки

Стоит отметить, что в разных ситуациях возможны отличия в представленном алгоритме. Но в общем случае последовательность работ выглядит следующим образом:

1. Подготовка стен – делаются штробы для внутренней проводки.
2. На разметку устанавливается основа кабельного канала – для наружной проводки. Начинать следует от счетчика.
3. Обустройство отверстий под розетки и выключатели – для внутренней проводки. Для этого используется дрель со специальной насадкой.
4. Прокладка провода.
5. Установка коробок под розетки и выключатели. Для фиксации используются монтажные смеси.
6. Заведение проводов в коробки.
7. Монтаж и подключение осветительных приборов.
8. Сбор распределительного щитка.
9. Пробное включение.

Как сделать игру с твердой рукой

• Научный центр
  • Принципы электричества
  • Как построить блок питания
  • Сделать простую схему
  • Викторина Game Science Fair Project
  • Игра для измерения шансов
  • Игра с устойчивой рукой
  • Как сделать фонарик
  • Как сделать магнитный компас
  • Эксперимент Эрстеда
  • Как сделать электромагнит
  • Как сделать простой телеграф
  • Как сделать гальванометр
  • Как сделать тест на электропроводность

Рука быстрее глаза? Координация рук и глаз является частью практически любой деятельности, которую вы предпринимаете. Вы можете построить эту игру, чтобы развить свои навыки.

Материалы, которые вам понадобятся:

• Energizer _® Power Pack
• Держатель луковицы
• Один кусок сплошной медной проволоки около 30 ”длиной
• № 22 Изолированный медный проволо коробка из-под обуви и малярная лента

1. 1. Отрежьте длинный кусок изолированного провода №22 длиной не менее 2 футов. Снимите 3 дюйма изоляции с одного конца и сделайте петлю, чтобы сформировать палочку.
2. 2. Согните 30-дюймовый неизолированный провод по изогнутой линии. Вы можете согнуть его по вертикали, горизонтали или любой другой форме.
3. 3. Проденьте витую проволоку через палочку и проденьте концы через отверстия, пробитые в крышке коробки. Согните концы проволоки в противоположных направлениях, как показано на рисунке, и приклейте скотчем внутрь.
4. 4. Используйте изолированный провод для соединения положительного полюса блока питания с одним концом витого оголенного провода. Подсоедините отрицательный конец блока питания к патрону лампочки, а затем другой конец патрона к палочке. Используйте изоленту на концах витого провода, чтобы свет выключался, когда конец будет достигнут. Когда игра не используется, палочка должна лежать на конце, чтобы свет не оставался включенным и батарейки не разряжались.
5. 5. Попробуйте продеть петлю через витую проволоку, не зажигая лампочку.

Если палочка коснется провода, цепь замкнется и лампочка загорится. По мере роста вашего мастерства делайте больше изгибов в фигурной проволоке. Играйте с семьей и друзьями и посмотрите, кто быстрее справится с заданием.

Основы электротехники — подключение простого однополюсного выключателя света

Последнее обновление: 25 октября 2019 г., Кристи Линауэр

Это заняло у меня немного больше времени, чем я думал, но я, наконец, готов показать вам все как подключить простой однополюсный выключатель света. Но сначала несколько пояснений и предостережений.

Прежде всего, пожалуйста, поймите, что я делюсь этим, наряду с несколькими другими постами об электричестве, не потому, что надеюсь, что вы пойдете и перепроводите весь дом. На самом деле, я понимаю, что многие (вероятно, большинство) из вас сами не будут использовать эту информацию. Или, если вы решите сделать электропроводку самостоятельно, я надеюсь, что мои сообщения дадут вам необходимую поддержку, чтобы вы поняли, что это действительно не так уж сложно, НО тогда вы обратитесь к знающему человеку, который может стоять рядом вам, пока вы учитесь, и проводите вас через практические вещи, пока вы не почувствуете себя комфортно, делая это самостоятельно. (Разумеется, в соответствии с местными строительными нормами. Пожалуйста, обратитесь в местный отдел строительных норм/разрешений, чтобы узнать, что разрешено и требуется в вашем регионе.)

Но опять же, и я скажу это еще тысячу раз, я полностью верю, что информированный домовладелец — это наделенный полномочиями домовладелец. Возможно, вы никогда не соедините электрическую цепь своими руками, но если вы понимаете, как все это работает, то вы сможете внести ценный вклад, если и когда у вас когда-либо будет надстройка над вашим домом, или если и когда у вас когда-нибудь появится новый дом, построенный с нуля.

Если вы совершенно не осведомлены о различных системах, которые входят в ваш дом, и вы понятия не имеете, как они работают, тогда вы полностью зависите от других, чтобы принять довольно важное решение о вещах, которые повлияют на вашу жизнь. повседневной жизни, когда они собирают свои инструменты и уходят. Но если вы информированы, вы можете внести ценный вклад и, надеюсь, избежать некоторых из тех решений, которые обычно остаются на усмотрение других, и которые затем становятся для вас ежедневными неприятностями, когда вам действительно приходится жить с этими решениями.

Понял? 🙂 Так что, хотя электрические вещи действительно не сложны, я не призываю никого выходить за пределы своей зоны комфорта. Я призываю домовладельцев быть образованными и знающими.

Итак, давайте перейдем к теме…

Как узнать, есть ли у вас однополюсный выключатель света?

Если у вас есть один выключатель, который включает и выключает свет, то это однополюсный выключатель. Это отличается от трехпозиционных выключателей света, которые вы можете найти в большой комнате или комнате с несколькими входами, где основной свет в середине комнаты может включаться и выключаться двумя отдельными выключателями, обычно расположенными на противоположных сторонах. комнаты.

Если у вас такая ситуация, то здесь ничего не относится к вашему коммутатору. Или, если у вас есть какая-либо другая конфигурация, кроме одного выключателя, который выключает и включает свет, то здесь ничего не относится к вашей ситуации.

Но это относится к ситуациям, когда у вас есть один-единственный выключатель, который включает два или более светильников, соединенных гирляндой, например, десять встроенных светильников в моей студии, которые включаются одним щелчком одного выключателя.

Итак, теперь мы установили, есть ли у вас однополюсный выключатель света. Но даже если вы это сделаете, эта информация в этом посте все равно может не относиться к вашему выключателю, потому что есть два способа подключения однополюсных выключателей и ламп.

У вас есть ножка переключения?

В этом посте я покажу вам самый простой и (по моему скромному мнению) наиболее рациональный способ подключения выключателя к светильнику. Но есть и другой способ, который кажется старомодным, который часто можно увидеть в старых домах. Этот другой (и более сложный) способ ведения дел использует так называемую ножку переключения. При такой конфигурации провод от источника питания входит в распределительную коробку , где установлен светильник , а затем от светильника к выключателю света идет «ветвь переключателя».

Я не буду вдаваться в подробности того, как это подключено. Это слишком все усложняет, и я никогда не подключаю выключатели и свет таким образом. НО, , вам нужно знать, подключены ли ваши выключатели и светильники таким образом, прежде чем вы даже замените светильник или установите потолочный вентилятор .

Вы можете определить, есть ли у вас ножка выключателя, двумя способами:

1. Выключите автоматический выключатель в комнате, в которой вы работаете, и снимите навес со светильника, пока провода не станут оголенными и хорошо видимыми. . Если вы видите только три проводника, идущих от потолка (т. е. черный/горячий, белый/нейтральный и голый/земля), то у вас НЕТ ножки переключателя, и этот пост относится к вашей проводке.
2. Поверните выключатель освещения (не автоматический выключатель, а выключатель света) в положение «выключено» и снимите колпак со светильника, пока ВСЕ провода не будут оголены. НЕ ТРОГАЙТЕ ПРОВОДА! Используйте тестер цепи, чтобы проверить ВСЕ провода в распределительной коробке. Если ни на один из проводов не подается питание при выключенном выключателе света, то у вас НЕТ ножки выключателя, и этот пост относится к вашей проводке. Если на один из проводов подается питание даже при выключенном выключателе света, то у вас ДЕЙСТВИТЕЛЬНО есть ножка выключателя, и этот пост не относится к вашей проводке.

Итак, теперь мы определили, есть ли у вас однополюсный переключатель и есть ли у вас ножка переключателя. Если ответы на эти вопросы «да» и «нет» (именно в таком порядке), то давайте перейдем к фактической проводке, не так ли?

Прежде чем делать что-либо с электричеством, убедитесь, что вы выключили автоматический выключатель цепи, с которой имеете дело!! Вы часто будете видеть электриков, работающих с проводами под напряжением, но делайте так, как я говорю, а не так, как они. Сначала отключите питание.

Основная проводка для однополюсного выключателя света и освещения

Прежде чем я покажу вам, как я подключил свои специальные выключатели света, я хочу показать вам рисунок, который я сделал, показывающий, как выглядит базовая конфигурация переключателя и света. Обратите внимание, что на этом рисунке я показываю только черный (горячий) и белый (нейтральный) проводники, а не заземляющий провод. Но, конечно, заземляющий провод будет следовать по тому же пути.

В общем, у вас есть провод 12/2 или 14/2, идущий от коробки выключателя к распределительной коробке, где будет установлен выключатель света. Оттуда у вас есть еще один провод 12/2 или 14/2, идущий от распределительной коробки выключателя света к распределительной коробке, где будет установлен ваш светильник.

Примечание: 12/2 просто означает, что проводники представляют собой провода 12-го калибра, а во внешней оболочке есть два проводника (т. е. черный/горячий и белый/нейтральный) плюс провод заземления. 14/2 означает, что проводники представляют собой провода 14-го калибра, а внутри внешней оболочки есть два проводника (т. е. черный/горячий и белый/нейтральный) плюс провод заземления.

Внутри распределительной коробки выключателя света два черных (горячих) провода крепятся к винтам на выключателе света. Два белых провода соединяются с помощью проволочной гайки. Затем в распределительной коробке два черных провода (или черный с потолка и гладкий/однотонный провод на светильнике) соединяются с помощью гайки, а два белых провода (или белый провод с потолок и ребристый/полосатый провод на светильнике) соединяются вместе с помощью проволочной гайки.

Вот и все. Это действительно так просто.

Итак, для ясности на рисунке видно, что черный/горячий и белый/нейтральный проводники образуют полную цепь. Электричество поступает от коробки выключателя по черным/горячим проводам, а затем возвращается по белым/нейтральным проводам. Это полный цикл или цепь. Если у вас есть разрыв в этой цепи в любой момент, вы потеряете питание. И это основная концепция выключателя света. В выключенном положении он прерывает непрерывный поток электричества в этой петле или цепи, в результате чего свет выключается.

Я объясняю это, потому что, как только вы поймете основные понятия, вам будет намного легче понять, как делать разные вещи. В отличие от моего очень упрощенного рисунка выше, вы почти никогда не встретите реальной жизненной ситуации, когда единственное, что есть в цепи, — это один-единственный выключатель света.

Почти всегда возникает ситуация, когда выключатель света находится в середине цепи. Или вам может понадобиться подключить два выключателя света в одной коробке посередине цепи. Или у вас может быть уже подключен выключатель света, но вы хотите добавить розетку на той же стене. Или, может быть, вы подключаете четырехклавишную коробку с тремя выключателями света и одной розеткой.

Таким образом, общее понимание того, как, почему и когда электричество течет по различным проводникам, поможет вам справиться с любой из этих ситуаций.

Итак, давайте перейдем к моему конкретному выключателю, который не так прост и четок, как на рисунке выше, поскольку у меня есть несколько розеток и выключателей в одной цепи. Но, надеюсь, это поможет вам лучше понять некоторые основные понятия.

Подключение одиночного выключателя в середине цепи

В этом первом примере я буду подключать одноблочную распределительную коробку с одним единственным выключателем, и этот выключатель управляет одним единственным подвесным светильником. И этот выключатель практически прямо в середине цепи, с двумя выключателями перед ним и несколькими розетками после него в цепи.

Внутри распределительной коробки у меня есть черный, белый и заземляющий провода, которые идут от источника питания (питание). У меня есть еще черный, белый и заземляющий провод, которые идут от этой коробки и питают следующую распределительную коробку (где есть розетка) в этой цепи. И еще у меня есть еще черный, белый и заземляющий провод, которые идут от этой коробки к светильнику на потолке.

Прежде чем сделать этот снимок, я уже снял желтую оболочку с проводов и обрезал оголенные проводники до шести дюймов в длину. (Они должны находиться не менее чем в шести дюймах от того места, где они выходят из желтой или белой оболочки, а в таких маленьких коробках вам потребуется не менее трех дюймов проводников, выходящих из передней части коробки.)

Прежде чем я даже подумаю что касается моего выключателя света, мне нужно убедиться, что у меня есть непрерывный поток электричества, идущий от этой распределительной коробки к следующей распределительной коробке в этой цепи, где у меня есть электрическая розетка. Потому что, если поток электричества, поступающий в эту коробку, каким-либо образом прервется, прежде чем он сможет пройти к следующей распределительной коробке, где у меня есть розетка, тогда моя розетка (и все остальное, что идет дальше в этой цепи) не будет иметь питания.

Чтобы обеспечить этот непрерывный поток электричества, мне просто нужно соединить проводники «вход» и «выход». Я использовал вставные соединители, потому что мне кажется, что с ними гораздо проще иметь дело, чем с проволочными гайками, но вы, безусловно, можете использовать и проволочные гайки. Если вы используете проволочные гайки, пока не прикрепляйте проволочные гайки. Но если вы используете вставные разъемы, они будут выглядеть сейчас так: черные (горячие) провода от «входа питания» и «выхода питания» подключены, а белые (нейтральные) провода от «питания». вход» и «выход питания» подключены, а заземляющие провода от «входа питания» и «выхода питания» подключены.

Теперь, когда я установил непрерывный поток электричества к следующему элементу этой цепи, теперь я могу сосредоточиться на установке выключателя света, который будет подавать питание на светильник на потолке, когда выключатель света включен.

Подключить выключатель света очень просто. Белый (нейтральный) провод от источника питания и белый (нейтральный) провод, идущий к светильнику, соединяются друг с другом. Черные (горячие) провода подключаются к выключателю света.

Еще раз извините за испачканные руки. Я немного рисую, а потом занимаюсь электрикой. Затем немного покрасьте, а затем поработайте над чем-то другим. 🙂

Итак, вернемся к распределительной коробке. На данный момент у меня есть все проводники «вход» и «выход», оставляя «горячий», «нейтральный» и «земля», которые идут от распределительной коробки к светильнику.

Провод заземления, идущий к светильнику, необходимо соединить с другими проводами заземления…

Затем белый (нейтральный) провод, идущий к светильнику, необходимо соединить с остальными нейтральными проводами…

Остается один черный (горячий) провод, идущий от распределительной коробки к светильнику. Но помните, для выключателя нам нужен один черный провод, идущий от источника питания к выключателю, и один черный провод, идущий от выключателя к светильнику. Нам также нужен заземляющий провод, соединяющий выключатель света с другими заземляющими проводами.

Для этого я отрезал две косички, которые представляют собой просто короткие отрезки проводников (шесть дюймов), которые соединяют одно устройство с другим внутри распределительной коробки. Я подсоединяю черный пигтейл к другим черным проводам, которые уже были подключены, и я подсоединяю оголенный (заземляющий) пигтейл к другим заземляющим проводам.

При этом у меня есть все необходимое для подключения выключателя света — черный (горячий) провод, подающий питание на выключатель, черный (горячий) провод, передающий питание на светильник, и провод заземления.

Чтобы подсоединить проводники к выключателю, я зачистил концы на указанную длину в соответствии с калибром на задней стороне выключателя, а затем с помощью плоскогубцев сделал крючок на концах. Затем я обернул их по часовой стрелке вокруг клеммных винтов так, чтобы они доходили до 3/4 длины вокруг винта, и затянул винты. Я подключил тот, который подает питание к выключателю света внизу, а тот, который подает питание к осветительному прибору, сверху.

Затем я зацепил конец заземляющего провода, обернул его вокруг зеленого винта по часовой стрелке так, чтобы он охватывал винт на 3/4, и затянул.

Итак, выключатель света готов к привинчиванию к распределительной коробке.

Требуется немного терпения, особенно при работе с проводами 12-го калибра, чтобы запихнуть эти штуки в коробку. Вы просто должны быть твердыми, но осторожными, чтобы ничего не повредить, и после того, как переключатель привинчен к коробке, убедитесь, что ничего не касается винтов

Есть ли во всем этом смысл? Позвольте мне объяснить это очень просто:

• Вам нужен непрерывный поток электричества, поступающий в коробку и затем идущий к следующему элементу (выключателю или розетке) в цепи. Для этого необходимо соединить проводники «вход» и «выход».
• Затем вам нужно подать питание на выключатель, который будет включать и выключать светильник. Для этого белые (нейтральные) жилы от «ввода питания» и провода «к светильнику» нужно соединить между собой. Затем к выключателю света необходимо подключить черные (горячие) жилы от «входа» и «к светильнику».
• И, наконец, выключатель света необходимо заземлить.

Подключение двух выключателей в одной коробке в середине цепи

Теперь я покажу вам, как подключить два выключателя в одной коробке (т. е. в двухблочной). И снова эти переключатели расположены в середине цепи. Итак, придерживаясь той же концепции, вот что нам нужно сделать:

• Установить непрерывный поток электричества от этой коробки к следующему элементу (выключателю или розетке) в этой цепи.
• Затем от этой энергии, поступающей в коробку, подайте питание на каждый выключатель света.
• От этих выключателей подайте питание на каждый светильник.

Это основная концепция, поэтому позвольте мне шаг за шагом показать вам, как я это сделал.

Я начал с этих четырех проводов, идущих в коробку. Слева направо у меня есть питание, питание, потолочный светильник и настенный светильник (туалетный столик).

Сначала снимаю желтую оболочку с проводников…

Затем я обрезал проводники по длине. Они должны находиться не менее чем в шести дюймах от точки, где они выходят из оболочки, и должно быть не менее трех дюймов проводников, выходящих за пределы передней части коробки.

Перед тем, как заняться выключателями, мне сначала нужно установить бесперебойный поток электричества от этой распределительной коробки к следующей распределительной коробке в цепи. Я делаю это, соединяя белые (нейтральные) провода от «входа питания» и «выхода питания». Затем я подключаю черные (горячие) провода от «входа питания» и «выхода питания». И, наконец, я подключаю оголенные (заземляющие) провода от «входа питания» и «выхода питания».

Теперь, когда я установил этот непрерывный поток электричества к следующей распределительной коробке, я могу обратить внимание на выключатели и провода, которые идут к самим светильникам.

Первое, что я делаю, это подключаю белые (нейтральные) провода, идущие от светильников, к другим белым проводам.

У меня остается два черных (горячих) провода — по одному проводу, который идет к каждому светильнику. Но помните, что для каждого переключателя требуется два черных — один подает питание, а другой подает питание на осветительную арматуру. Сейчас у нас есть только те, которые подают питание на осветительные приборы.

Итак, чтобы исправить это, я отрезал две черные косички длиной шесть дюймов…

…и подсоединил эти черные косички к уже подключенным черным проводникам…

Теперь у меня есть все, что мне нужно, чтобы подать питание на переключатели , поэтому я подключаю по одному пигтейлу к нижнему винту на каждом из переключателей.

Теперь я подал питание на выключатели, поэтому мне нужно подать питание от выключателей на осветительные приборы. Поэтому я подключаю два других черных провода к верхним винтам на выключателях.

Итак, на данный момент все мои нейтральные провода подключены, и у меня есть питание (от источника питания) и питание (к осветительным приборам) на каждом выключателе. Но выключатели все равно нужно заземлять. У меня есть два провода заземления, которые идут к каждому светильнику, и еще только два слота в моем разъеме.

Но мне нужно место для еще четырех заземляющих проводов, потому что у меня есть два, которые идут к светильникам, а затем мне нужно два для выключателей света (по одному на каждый выключатель). Поэтому я иду дальше и подключаю один из оставшихся проводов заземления к разъему…

Но затем мне нужно отрезать косичку, чтобы она служила перемычкой от этого разъема к другому разъему, чтобы освободить место для других нулевых проводов.

Итак, после использования этой косички в качестве перемычки с одного разъема на другую она выглядит так…

Очевидно, что если вы используете проволочные гайки, вам не нужна косичка в качестве перемычки. Вы просто соедините их все вместе и убедитесь, что вы используете проволочную гайку соответствующего размера, чтобы соединить все эти провода вместе. Но так как я использую вставные коннекторы, а в каждом коннекторе ограниченное количество слотов, то в качестве перемычки приходится использовать пигтейл.

Теперь, когда два соединены, я могу добавить оставшиеся заземляющие провода ко второму разъему. Я начинаю с добавления другого провода заземления, который идет ко второму светильнику…

Но мне все еще нужно заземлить сами выключатели света. Я делаю это, отрезая два оголенных провода длиной шесть дюймов…

Я вставляю их в разъем…

И затем присоединяю по одному проводу заземления к каждому выключателю света.

И вуаля! Сделанный!

Затем мне просто нужно аккуратно, но надежно втянуть эти провода в коробку, прикрутить выключатели к коробке и убедиться, что ничего не касается винтов по бокам выключателей.

В завершение…

Я знаю, что это было долго, но я надеюсь, что кому-то это помогло. Я знаю, когда мой свекор приехал в город и мы (точнее, он) подключили проводку в гостиной, я так растерялся. У меня есть четырехсекционная коробка с четырьмя выключателями прямо за моей входной дверью, и, хоть убей, я не мог понять, как он подключил все это так, чтобы каждый свет включался и выключался, как положено, в то время как электрическая розетка, которая была ниже линии в этой цепи, все еще была под напряжением.

Вы все, мне понадобилась целая вечность, чтобы понять это. Мне казалось, что у меня полный ментальный блок. Но однажды я, наконец, понял. Все просто щелкнуло в моей голове, и я, наконец, понял.

Наконец-то я понял, что прежде чем подключать какой-либо из выключателей, нужно наладить бесперебойное питание от распределительной коробки, над которой вы работаете, до следующей распределительной коробки в этой цепи, будь то розетка или другой выключатель. И затем, после того, как вы это сделаете, вы должны подать питание на каждый выключатель света, а затем отправить питание от каждого выключателя на каждый свет.

Как только концепция была упрощена в моем сознании, я смог подключить практически любую конфигурацию, с которой столкнулся, — четырехклавишную коробку со всеми выключателями, трехганговую коробку с двумя выключателями света и одной розеткой и так далее. и дальше.

Говорю тебе. Знающий домовладелец — это наделенный полномочиями домовладелец, независимо от того, используете ли вы эти знания, чтобы выполнить работу самостоятельно, или используете ли вы эти знания, чтобы дать ценную информацию своему электрику о том, как вы хотите, чтобы дела, которые повлияют на вашу повседневную жизнь на долгие годы.
