Приточная вентиляция в подвале частного дома: Вентиляция подвала в частном доме

Содержание

Как сделать вентиляцию в подвале частного загородного дома

Зачем нужна система вентиляции в подвале
Виды вентиляции подвала
Расчет и устройство воздуховодов
Монтаж подвальной вентиляции
Проверка работоспособности

Вентиляция подвала в частном доме, как и в жилых помещениях, дает возможность обеспечить смену отработанного воздуха свежим. Это позволяет использовать погреб для хранения овощей и фруктов либо в качестве обычной хозяйственной кладовки. При необходимости подвал с качественной вентиляцией можно использовать как дополнительное жилое пространство и разместить здесь зону отдыха, спортзал, рабочий кабинет и любое другое помещение.

В этой статье мы подробно поговорим о том, как сделать подвал в доме подходящим для любой эксплуатации.

Зачем нужна система вентиляции в подвале

Необходимость устройства правильной вентиляции в подвале дома игнорируется либо недооценивается многими собственниками.

Однако важно учитывать, что даже использование погреба только под хранение продуктов, не отменяет его важности в масштабах всего строения. Подвал является частью фундамента здания, испытывающего повышенную нагрузку от строительных элементов сооружения.

Отсутствие вентиляции автоматически приводит к формированию неблагоприятных условий не только для хранения овощей и фруктов, но и может привести к негативным воздействиям на строительные конструкции, что может снизить безопасность и долговечность строения в целом.

Если не сделать вентиляцию в подвале дома, то на строительных конструкциях могут развиваться грибок и плесень.

Напротив, если вложить деньги и силы в обустройство вентиляционной системы, подвал станет безопасным и пригодным для эксплуатации. Здесь можно будет разместить дополнительное помещение практически любого назначения.

Виды вентиляции подвала

Существует несколько вариантов устройства вентиляции в подвале частного дома.

Виды систем различаются сложностью и принципом действия.

Естественная приточная вентиляция

Самый простой тип вентиляционной системы, который в большинстве случаев представляет собой специальные вентиляционные отверстия в верхней части подвала.

В подвалах, расположенных ниже уровня почвы, вытяжка должна устраиваться с применением труб диаметром не менее 0,1-0,15 м, которые необходимо вывести над поверхностью на высоту 0,3 м.

Качество вентиляции, обеспечиваемой приточной системой, напрямую зависит от внешних факторов — температуры воздуха, влажности и силы ветра.

Вентиляционные отверстия размещаются с подветренной стороны, где они будут меньше всего подвергнуты влиянию осадков.

Естественная вытяжная вентиляция

Такая система предполагает не только поступление в подвальное помещение чистого воздуха, но и эффективное удаление «отработанного».

Вентиляция требует размещения одной вентиляционной трубы под потолком погреба, тогда как вытяжная труба располагается максимально высоко, желательно на уровне конька крыши здания. Такая конструкция дает возможность обеспечить максимальную тягу.

Трубы, располагаемые на открытом воздухе, требуют специального утепления для предотвращения обмерзания зимой.

Как и в обычных приточных системах, эффективность естественной вытяжной вентиляции зависит от погодных условий.

Принудительная

Принудительные вентиляционные системы дают возможность обеспечить идеальный микроклимат в подвальных помещениях любых типов и размеров. Чаще всего их используют в больших подвалах площадью не менее 40 квадратных метров, а также при невозможности установить трубы естественной вентиляции на большой высоте.

Принудительная вентиляция включает в себя специальное оборудование (вентиляторы), которые будут обеспечивать циркуляцию воздуха.

Приточно-вытяжная вентиляция с рекуперацией тепла

Если в подвальном помещении планируется организовать комфортное пространство, предназначенное для постоянной эксплуатации, здесь потребуется установка мощной приточно-вытяжной системы с обогревом.

В процессе работы такая система будет обеспечивать поступление в вентиляционные приточные трубы подогретого воздуха, благодаря которому в подвальном помещении обеспечивается комфортная температура для человека.

Современные системы оснащаются также устройствами для снижения уровня влажности, очистки воздуха, а также различными датчиками для контроля микроклимата.

Расчет и устройство воздуховодов

Чтобы сделать вентиляцию в подвале частного дома и гарантировать эффективность ее работы, необходимо предварительно провести расчеты, чтобы подобрать оптимальные по характеристикам расходные материалы и оборудование.

Для устройства принудительных систем требуется создание полноценного проекта, в деталях описывающего все особенности будущей вентиляции.

В ходе планирования необходимо:

подобрать трубы;
определить параметры оборудования, включая вентиляторы;
выбрать оптимальные места для устройства вентиляционных отверстий и каналов.

Чаще всего для вентиляции подвалов используются пластиковые и стальные трубы, которые отличаются хорошими параметрами прочности и долговечности.

Расчет диаметра каналов и выбор мест их размещения в каждом случае выполняется индивидуально, с учетом параметров подвального помещения, планов по его эксплуатации, а также погодных условий в регионе.

Монтаж подвальной вентиляции

Процедура установки вентиляционной системы напрямую зависит от того, в какой стадии строительства/эксплуатации находится подвал и весь дом. Если здание находится в процессе возведения, процедура будет включать в себя следующие этапы:

разметка каналов — в соответствии с подготовленными планами на строительных конструкциях отмечаются места монтажа элементов вентиляции;
создание отверстий — под трубы в потолке или стенах подвала создаются отверстия необходимого диаметра;
установка труб — каналы выводятся на улицу в соответствии с планами и назначением вентиляционной системы;
монтаж дополнительного оборудования.

Проверка работоспособности

Когда монтажные работы будут завершены, обязательно требуется проверить работоспособность вентиляционной системы. Для этого можно воспользоваться простым и проверенным временем способом.

О хорошей функциональности вентиляции может говорить движение открытого пламени, поднесенного к вытяжному отверстию. Кроме того, можно приложить лист бумаги к вытяжке и отпустить. Хорошо работающая система без труда удержит бумагу на весу.

Существует также несколько признаков, которые могут свидетельствовать о плохом качестве вентиляции в помещении: образование конденсата на стенах;

влажность в помещении выше 95%;
образование грибка или плесени на поверхностях;
появление неприятного запаха;
резкие перепады температуры;
образование инея на стенах из-за конденсата.

Если в подвале хранятся овощи, то при плохой вентиляции в помещении может образовываться углекислый газ.

О его наличии может свидетельствовать быстро гаснущая свеча или спичка.

Компания Render House занимается проектированием и строительством домов с подвалом. На сайте вы можете посмотреть реализованные типовые проекты, также мы можем разработать индивидуальный по вашим пожеланиям. За консультацией обращайтесь по телефону в шапке сайта.

Как сделать вентиляцию в подвале частного дома своими руками, схемы

Содержание

Необходимость вентиляции подвала
Продухи для вентиляции подвала
Приточно-вытяжная вентиляция подвала
Вентиляция маленького подвала
Принудительная вентиляция подвала
Способ №1
Способ №2
Вентиляция подвала своими руками
Проверка работоспособности вентиляции подвала
Как проверить ее работу?

Необходимость вентиляции подвала

От пола не тянет сыростью, а картошка хранится до весны, когда вентиляция в подвале дома выполнена правильно. Вентиляция обеспечивает организованное передвижение масс воздуха в подвальном помещении. За счет постоянного обмен воздухом между улицей и подвалом в помещении устанавливается постоянная температура и влажность. Создаются отличные условия для хранения овощей и припасов, не заводятся плесень и грибок. Если же движения воздуха нет, использовать подвал в качестве кладовой будет невозможно. Подвергаются опасности материалы фундамента и перекрытий, страдающие от постоянного воздействия влаги. Но основная угроза, подстерегающая жильцов дома с теплым невентилируемым подвалом – это пожар или взрыв, вызванные высокой концентрацией углекислоты. Газ выделяется при работе отопительного оборудования, часто устанавливаемого в цокольном этаже. Поэтому в подвале загородного дома просто необходима вентиляция.

Большую опасность для припасов и жильцов представляют споры плесени, населяющие сырые подвалы без вентиляции. В деревянных домах грибок может быть причиной разрушения несущих балок и даже обрушения конструкций. Вдыхание спор плесени способствует развитию респираторных заболеваний, астмы и аллергии. Поэтому вентиляция необходима в подвале любого жилого дома.

Принцип движения воздушных потоков для вентиляции подвалов частных домов на фото-схеме.

Продухи для вентиляции подвала

Принципиальная схема вентиляции подвала

О том, как сделать вентиляцию подвала в частном доме, следует подумать еще на стадии закладки фундамента. Самый простой и дешевый вариант вентиляции в подвале дома – это система продухов или попросту отверстий в цоколе. Изнутри отдушины прикрываются сетками от грызунов и насекомых. На фото вентиляция подвала в частном доме с системой продухов.

Эффективность работы вентиляции в подвале деревянного или каменного дома будет всегда зависеть от силы и направления ветра, температуры на улице.

Организовывая такой вид воздухообмена, важно правильно рассчитать площадь продухов, которая составляет 1\400 от площади подвала.

Продухи подвальной вентиляции

При подсчетах площади продухов следует учитывать также:

глубину фундамента;
тип грунта и близость почвенных вод;
направление преобладающих ветров;
количество осадков в разные периоды года;
перепады суточных и годовых температур.

Регламентируется и размер каждого отверстия:

диаметр от 12,5 см;
площадь от 50 кв. см.

Продухи

Чтобы вентиляция в подвале жилого дома работала эффективно, достаточно будет по паре отверстий с каждой из сторон дома.

Дома сложной конфигурации или расположенные в низменности придется обеспечить усиленной вентиляцией: по 2 продуха на 4 метра фундамента.

Если под внутренними стенами устроен фундамент, продухи делаются и в дополнительных конструкциях. Естественную вентиляцию можно сделать управляемой, установив задвижки на продухи. Зимой заслонки прикрываются, а летом полностью открываются. В трескучие морозы оставляются узенькие щели, так как тяга очень сильна и подвал моментально выхолодится.

Но такая вентиляция подвала в загородном доме не подойдет, если зимой его используют в качестве хранилища овощей и фруктов. Не достаточно эффективным будет воздухообмен и при большой площади дома. Для вентиляции подвала многоквартирного дома продухи используются лишь в качестве дополнительного средства. Основным же выбирают друхтрубную (приточно-вытяжную) систему вентиляции подвала жилого дома.

Приточно-вытяжная вентиляция подвала

Микроклимат в любом подвале лучше всего поддерживает приточно-вытяжная система. Состоит она из двух воздуховодов: один для притока воздуха, другой для вытяжки.

Приточно-вытяжная вентиляция подвала

Нижний конец приточной трубы крепится в 50 см от пола подвала, а верхний должен выступать за уровень почвы на 1 метр.

Нижний конец вытяжной трубы располагается на 150 см от пола подвала, верхний выходит за конек крыши на 50 см.

Перепад температур в нижнем и верхнем концах обеспечивает тягу: по приточной трубе с улицы в подвал, по вытяжной на улицу.

Размещать вентиляционные каналы нужно в противоположных сторонах. Если пренебречь этим правилом, в помещении создадутся застойные, непроветриваемые зоны. Воздух будет двигаться лишь вдоль одной стены. И тут тоже следует оборудовать систему заслонок, контролирующих интенсивность проветривания.

Если хозяин решил сам делать вентиляцию подвала дома, как правило, используются пластиковые трубы диаметром 10 – 15 мм. Чем больше площадь, тем шире труба. Для площади 40 кв. метров лучше взять трубу диаметром 12 мм.

Более трудоемкий способ изготовления вентканалов – из деревянных досок. Внутренняя поверхность воздуховодов должна быть максимально гладкой, поэтому доски обрабатывают рубанком. Щели ухудшат тягу. Преимущество деревянной вентиляции подвала многоквартирного дома в отсутствии конденсата на стенках.

Верхние концы труб прикрывают зонтиками, которые не пропускают внутрь осадки и участвуют в регулировке скорости воздушного потока. Чем короче приточная труба по сравнению с вытяжной, тем мощнее поток. Этим свойством пользуются для регулировки интенсивности тяги.

Подвал многоквартирных домов делится на несколько отсеков, вентиляция приток-выдув монтируется в каждом из них.

Хорошая вентиляция подвала частного дома обеспечивает двукратный воздухообмен в час, то есть весь объем воздуха заменяется дважды за 60 минут.

Вентиляция маленького подвала

Вентиляция небольшого подвала частного дома работает по принципу приток-выдув. Но тут справится единственный вентканал из дерева, вдоль разделенный на два отсека. Один из них служит для притока, другой для вытяжки.

При сильных морозах вентканалы нужно закрыть.

Принудительная вентиляция подвала

Устройство принудительной вентиляции

Естественная вентиляция может не справляться со своими функциями в жаркую безветренную погоду, когда перепад температур очень мал. Если дом находится на пригорке, где почти всегда дует ветерок, такой системы вполне достаточно. А чтобы усилить тягу, приточный канал устанавливают с северной части, в 2 метрах от ближайшего забора или стены.

Часто никакие ухищрения не заставляют воздух двигаться. И тогда прибегают к использованию принудительной вентиляции в подвале частного дома.

Кроме этого принудительную тягу оборудуют:

В больших подвалах площадью 40 кв. метров и более. Зимой по вытяжной трубе проходит теплый воздух. При соприкосновении его с холодной трубой выпадает конденсат, оседающий на стенках и постепенно замерзающий. Во время длительных морозов весь просвет трубы может покрыться снегом и вентиляция в подвале этого дома прекратится;
Когда в подвале собираются оборудовать сауну, зал для спортивных занятий, игровую или мастерскую. Принудительная вентиляция такого подвала в частном доме поможет заодно удалить неприятные запахи и обеспечить людей свежим воздухом.

Стандартная схема принудительной вентиляции заключается в механической подаче воздуха с улицы, который проходит фильтрацию, доводится до необходимой температуры и подается в подвал. Одновременно отработанный воздух вытягивается через отводящие каналы на улицу.

Для ее реализации необходимо много громоздкого и дорогого оборудования:

вентканалы;
диффузоры;
воздухоотводы;
воздухозаборники;
камеры смешивания воздушных потоков;
нагнетатели (если приточная вентиляция будет обслуживать не только подвал, но и жилые помещения).

Фотография такой системы вентиляции подвала в частном доме наглядно демонстрирует ее сложность и монументальность.

Плюсы принудительной вентиляции в подвале деревянного дома:

независимость от погодных условий;
постоянная работа в нужном режиме.

Минусы:

сложный монтаж;
высокая цена.

Мы предлагаем две схемы принудительной вентиляции в подвале частного дома, которые можно воплотить самостоятельно.

Способ №1

Вентилятор на вытяжку

Необходима пара вентиляторов (иногда один). Его монтируют на внутренний просвет вытяжного канала для усиления вытяжки. При включенном вентиляторе в подвале разряжается воздух, недостаток компенсируется через приточный канал. Если площадь подвала велика, устанавливается пара вентиляторов.

Второй потребуется для притока, чтобы уравновесить его с оттоком воздуха. Это устройство вентиляции в подвале частного дома очень просто. Смонтировать его сможет самостоятельно хозяин, обладающий простейшими строительными навыками.

Вся система вентиляции подвала загородного дома управляется одним выключателем. При монтаже следует иметь в виду, что цокольные этажи относятся к категории влажных помещений. Поэтому разрешается устанавливать только электрооборудование, работающее от 36 Вольт и снабженное предохраняющими устройствами. Иначе возможны пробои на корпус, замыкания и все последующие неприятности.

Способ №2

Вентиляционный дефлектор

Как сделать энергонезависимую вентиляцию в подвале частного дома? Такой способ есть, принудительная тяга обеспечивается движением ветра. Наружный конец вытяжного канала заканчивается дефлектором особого типа. Приблизительно такими конструкциями снабжаются вагоны поездов. Когда ветер бьет в один бок дефлектора, в другом увеличивается давление. За счет этого эффекта тяга усиливается в разы. Можно устанавливать и маленькие турбинки, работающие по принципу флюгера. Вращаясь, они передают движение через систему валов на вентилятор, встроенный в вентканал.

Оба способа позволяют изменять интенсивность движения воздуха и использовать естественную вентиляцию. Поэтому располагают трубы для вытяжки и притока согласно правилам о монтаже систем приток-выдув. А вот диаметр труб выбирается поменьше раза в полтора, ведь механическая тяга достаточно интенсивна.

Вентиляция подвала своими руками

Схема движения воздушных потоков в подвале

Задумавшись над устройством вентиляции в подвале частного дома, многим приходит в голову самостоятельно вырубить продухи в цоколе. Это правильное решение, если дом невелик. Аккуратно и красиво отверстия можно сделать методом алмазного сверления.

Высота центра отверстий от поверхности земли должна быть не меньше 0,3 метра, чтобы во время ливней и таяния снега в подвал не попадала вода. Диаметр продухов от 125 до 225 мм в зависимости от площади подвала. Изнутри на них крепится сетка и решетка. Можно вызвать специалиста, который проконсультирует по вопросам вентиляции в подвале частного дома и произведет все расчеты.

Начать обустройство приточно-вытяжной вентиляции в подвале частного дома нужно с составления схемы. Схематичный простейший рисунок послужит серьезным подспорьем при подсчете длины труб, количества хомутов. Далее необходимо пробить отверстия и каналы для воздуховодов. Удобнее всего немного откопать фундамент, сделать канавки, после чего установить воздуховоды. Крепится труба с помощью хомутов к стене. Внутри трубы будет скапливаться конденсат, его можно будет сливать через краник на сборщике воды (продается в строительных магазинах).

Разобравшись, как сделать вентиляцию в подвале частного дома, поговорим о подходящих строительных материалах.

В качестве вентканалов широко используются трубы из ПВХ или оцинкованной жести. Для соединений пластиковых труб продаются переходники и уголки из такого же материала. А вот с металлическими придется повозиться, тут нужны навыки жестянщика. К тому же, конденсат, неизбежно собирающийся на стенках труб, рано или поздно приведет к появлению ржавчины в местах соединений.

Что касается упомянутых выше деревянных воздуховодов: изготовление их трудоемко и в современном строительстве практически не используется.

Поэтому наша рекомендация: трубы из ПВХ.

Проверка работоспособности вентиляции подвала

Со временем может забиться даже правильно сделанная вентиляция в подвале частного дома.

Как проверить ее работу?

Такой подвал заслуживает хорошую вентиляцию

Метод прост: листочек бумаги прикладывают к внутреннему концу вытяжного отверстия. Если тяга хороша, он будет держаться у решетки как приклеенный. Безусловно, таким же образом бумажка поведет себя и при включенном вентиляторе.

Можно установить в подвале спиртовой (уличный) термометр и прослеживать за изменением температуры. Не помешает и прибор для изменения влажности – психометр. Место для устройств выбирается возле приточного канала.

Оптимальная температура для подвала-хранилища овощей составляет 3-5 градусов выше нуля, для помещения спортзала, сауны или бильярдной +17 – 21.

Вентиляция подвала в частном доме должна поддерживать относительную влажность в пределах 85 – 90% для хранилища и до 60% для бытового помещения.

Признаки плохой работы вентиляции в частном доме:

в подвале на стенах и потолке капельки конденсата;
тяжелый воздух;
неприятные запахи;
появляется плесень.

О том, что превышен уровень углекислого газа, говорит быстро гаснущая в подвале спичка.

Если обнаруживаются описанные выше тревожные факторы, люк в подвал и все вентиляционные заслонки открываются на 24 часа.

При увеличении влажности более 90% посередине помещения устанавливается ящик с опилками, солью или известью (негашеной). Они впитают излишки влаги из воздуха и понизят относительную влажность. Ящик можно использовать несколько раз, высушив его содержимое на солнце.

При появлении плесени, пораженная поверхность очищается и обрабатывается специальными растворами или белится известкой. Нежелательно использовать хлорку. После обработки на несколько суток усиливают движение воздуха. Процедуру проводят ежегодно перед закладкой плодов на зимовку.

вариантов обустройства системы воздухообмена

Вентиляция подвала, как и вентиляция любого жилого помещения, необходима для того, чтобы вытяжной воздухообмен был свежим. Благодаря организованному воздухообмену погреб или подвал становится пригодным для использования в качестве кладовой, хранилища для овощей или фруктов.

Если более серьезно заняться благоустройством цокольного этажа, то на этой территории можно разместить бассейн, гараж или домашний спортзал. Однако вентиляция подвала в частном доме имеет свои особенности. Именно о них мы и поговорим подробнее в нашей статье. Разберем правила устройства вентиляции в подвале при естественном воздухообмене, а также в случае с принудительной вентиляцией.

Содержание статьи:

Особенности создания микроклимата жилых помещений
Типы вентиляции подвала
- Вариант №1 — естественный воздухообмен
- Вариант №2 — принудительная вентиляция планирование и расчеты
- Рекомендации по установке оборудования
Выводы и полезное видео по теме

Особенности создания жилого микроклимата

Есть много причин, чтобы заняться полноценной, исправно функционирующей системой вентиляции подвала. Они касаются как сохранения конструкции здания, так и создания благоприятной для жизни атмосферы.

Застой воздушных масс, отсутствие вентиляции приводят к тому, что грибок и плесень поражают все предметы в помещении – от вещей и продуктов до стен и фундаментов.

Свежие сельскохозяйственные продукты, хранящиеся в погребе, требуют особых условий. Помимо определенной температуры и влажности, важно менять воздух, чтобы предотвратить гниение или плесень

Для создания комфортного микроклимата в коттедже важно, чтобы и чердак, и все остальные технические и жилые помещения были оборудованы системой вентиляции. Поэтому способы его устройства продумываются еще при планировании, когда составляется проект дома.

К числу наиболее рациональных способов относится устройство приточно-вытяжных каналов, а также отверстий в стенах, обеспечивающих естественную смену воздуха.

Чтобы воздухообмен осуществлялся вне зависимости от присутствия человека, а в подвале поддерживался комфортный микроклимат, применяются элементарные способы проветривания — делаются форточки и организуется естественная вентиляция

Если не учитывать установку специального электрооборудования, то система вентиляции основана на известных законах физики: нагретый воздух поднимается вверх и выходит из помещения по трубе, а холодный воздух поступает, замещая его, через вторая труба.

На этом принципе основана двухтрубная система воздухообмена.

Применяется также более простой вариант с одной трубой — когда свежий воздух поступает через отверстия в стене или фундаменте, а выходит через восходящую магистраль.

Одно из простых решений по обустройству вентиляции подвала. Схема проста, понятна и доступна, но к ее проектированию необходимо приступить заранее, чтобы реализовать ее в процессе возведения стен и крыш

При построении любой системы с использованием Важно, где организовать воздухозаборник и на на какую высоту должны быть выведены каналы. Длина и диаметр труб также рассчитываются так, чтобы система вентиляции работала с максимальным эффектом.

Типы вентиляции подвалов

Системы вентиляции подвалов частных домовладений классифицируются по общим принципам. Например, по способу организации напора транспортируемого воздуха они бывают естественными или принудительными.

Рассмотрим особенности обоих типов, поскольку конструктивные различия влияют на выбор материалов и способ установки.

Вариант №1 — естественный воздухообмен

Для организации циркуляции воздушных масс без подключения дополнительного оборудования необходимо создать условия, при которых воздухообмен осуществлялся бы только за счет разницы давления и температуры. Это вариант приточно-вытяжной вентиляции, характерный для жилых помещений.

Принцип работы прост: подвальное помещение наполняется холодным воздухом с улицы, поступающим через воздухозаборники и трубы, а отработанная среда выводится через вытяжной канал.

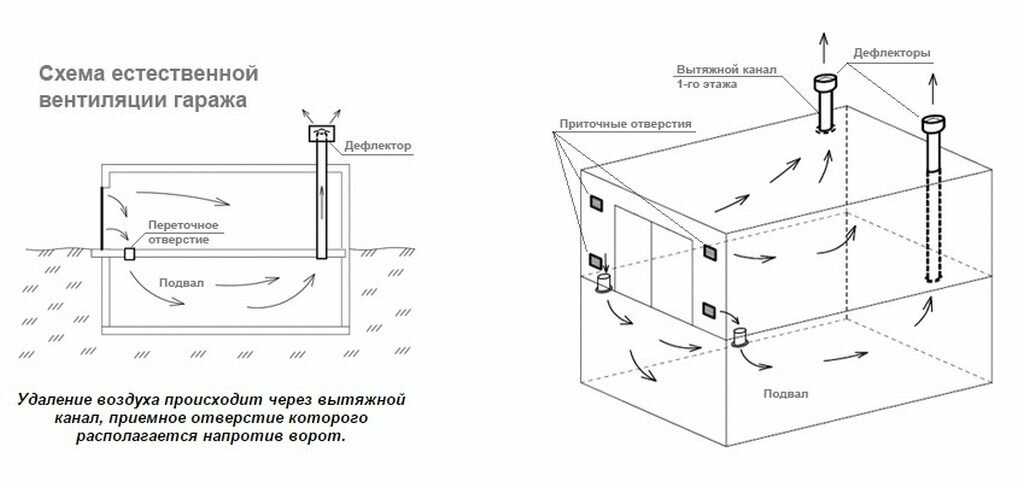

Два варианта обустройства вентиляции в коттедже. Первое решение оптимально для подвалов, соединенных с жилыми помещениями, второе — для подвалов и погребов с отдельным входом

Преимуществами устройства естественной вентиляции являются простота монтажа и низкие затраты на приобретение комплектующих. Вы можете приобрести трубы и установить их самостоятельно.

У простой в использовании системы естественной циркуляции есть и недостатки. Главный из них – зависимость от внешних факторов. Качество воздухообмена может страдать от резких перепадов температуры или давления, а также от атмосферных явлений, таких как сильный ветер или сильный дождь.

Проектировать естественную систему лучше заранее, пока не возведены стены. Необходимо подобрать трубы нужного сечения, продумать их расположение.

Какие элементы потребуются для оборудования системы вентиляции подвала можно определить только после анализа проекта конкретного подвала. Однако есть компоненты, которые можно назвать универсальными:

Фотогалерея

Фото

Магистраль для притока свежего воздуха выводится через стену или фундамент, при этом уличный проем защищается сеткой от мусора и грызунов

Для устройства вытяжной магистрали используют короб или труба, внутри снабженная конденсатосборником, а снаружи — козырьком или дефлектором

В нижней части фундамента, реже в стене, размещают несколько форточек — коротких каналов, обеспечивающих поступление воздуха в подвал

Если подвал включает несколько помещений или имеет сложную конфигурацию, к паре приточно-вытяжных каналов добавляют внутренние вентиляционные каналы

Труба забора свежего воздуха

Вытяжной канал для вытяжки

Вентиляция в стене или фундаменте дома

Соединительные элементы и внутренние магистрали

Несколько рекомендаций по установке:

Вытяжной канал максимально высоко . Традиционно она ведет от потолка подвала к кровле здания и выходит примерно на 0,5-0,6 м над кровлей.
Вытяжку оборудуют вдоль наружной стены или параллельно одной из капитальных стен, если к ней примыкают другие помещения, например, ванные комнаты.
Подающая труба устанавливается над цементным основанием. или настил подвала, на высоте 0,3-0,4 м второй его конец выводят над землей.
Средний диаметр труб и воздуховодов 120-150 мм , для больших подвалов используют изделия до 200 мм.

При нарушении основных правил могут возникнуть проблемы. Например, если конец вытяжной трубы опустить хотя бы на 0,2-0,3 м ниже потолка, то в помещении появится сырость – застой воздуха под потолком приведет к образованию плесени.

Вариант №2 — принудительная вентиляция

Многие люди останавливаются на системе естественной вентиляции своего подвала и не задумываются о том, что она теряет свою эффективность из-за природных факторов.

Более предусмотрительные владельцы зданий идут дальше – дополняют конструкцию устройствами принудительной циркуляции воздуха. Проще говоря, установлены в трубах.

Если по каким-либо причинам воздух застаивается, включаются вентиляторы на приточном и вытяжном патрубках, в результате чего обеспечивается полноценная циркуляция

Как определить, что есть необходимость в установке дополнительного оборудования? Если, выходя с улицы или из жилого помещения, вы чувствуете нехватку свежего воздуха и пытаетесь проветрить подвал – естественная вентиляция не справляется.

Если жилое помещение обустраивается в цокольном или цокольном этаже, может возникнуть проблема с подачей слишком холодного воздуха через приточные устройства, особенно зимой.

Чтобы внутрь поступали уже нагретые воздушные массы, комплект или кондиционер. Кроме того, система оснащена дополнительной шумоизоляцией и качественными воздушными фильтрами.

Какую вентиляцию лучше выбрать? Считается, что наиболее целесообразен комбинированный метод, когда при недостаточной эффективности естественной циркуляции можно использовать принудительную.

Причины спертого воздуха могут быть и в недостаточной подаче, и в неправильном диаметре вытяжного канала, и в жаре, которая только что поселилась на улице. В такие моменты очень помогает недорогой вентилятор, подключенный к системе электроснабжения

Обычно вентиляторы и другие устройства «отдыхают» в межсезонье, когда воздухообмен происходит за счет разницы температур и давлений.

В холодную погоду часто приходится закрывать приточные устройства из-за слишком низкой температуры поступающего воздуха, а летом использовать вентиляторы или кондиционеры.

Правила устройства воздуховодов

Универсальной схемы обустройства системы вентиляции не существует – все зависит от объема помещения, конструкции здания в целом, климатических условий и даже материала, из которого построен дом.

Поэтому рассмотрим общие правила, которые могут пригодиться при монтаже вентиляционных каналов.

Особенности планирования и расчетов

Важные моменты — правильно рассчитать размеры комплектующих и выбрать место их установки.

Для обустройства коттеджа, предназначенного для постоянного проживания, лучше сделать систему принудительной вентиляции. Он может работать в автономном режиме и не зависит от природных факторов.

Для монтажа потребуются:

трубы для вытяжных и приточных каналов;
вентиляторы или другие выпускные устройства;
воздухозаборник для приточного воздуховода;
или козырек для вытяжного канала;
диффузоры, тройники и переходники для соединения труб.

Трубы асбестоцементные применяются все реже из-за хрупкости, особенностей транспортировки и монтажа. Но их не нужно утеплять, и они относительно недороги.

Чаще применяют и изделия из оцинкованной стали. Первые отличаются легкостью обработки и малым весом, вторые – прочностью и длительным сроком службы.

Одним из наиболее распространенных элементов для системы вентиляции подвалов и погребов является канализационная труба, сечение которой зависит от размеров помещения

Как определить диаметр каналов? Для обустройства большого гаража, бассейна или подвала лучше пригласить специалистов, которые используют сложный алгоритм расчета, учитывающий все факторы.

А вот для установки вентиляционной системы в небольшом подвале частного дома можно применить универсальную схему подсчета.

Предположим, вам нужны воздуховоды для небольшого подвала площадью 10 м². Умножаем это число на средний коэффициент — предполагается, что для каждого кв. требуется квадратный метр 26 см² площадь поперечного сечения трубы: 10 x 26 = 260 см² .

Затем находим радиус по формуле: R = √(T/π): √(260:3,14) = 9,1 .

Умножаем радиус на 2, получаем внутренний диаметр: 9,1 х 2 = 18,2 см .

Поэтому рекомендуемый диаметр трубы для воздуховода составляет примерно 18 см.

Вы также можете использовать таблицы, предоставленные производителями воздуховодов, или онлайн-инструменты для расчета. Результаты будут более точными.

Выводы и полезное видео по теме

Применение автоматики в самодеятельности:

Мнение пользователей о приточной вентиляции:

Какие трубы лучше подходят для вентиляции подвала:

0 Если дом строится опытными строителями, то даже при устройстве фундамента заботятся о вентиляции в подвале. Монтаж системы в подготовленные стены и пол значительно проще. .

Однако не отчаивайтесь, если дом уже построен, а вентиляция работает плохо — всегда можно найти способ повысить ее эффективность.

Есть вопросы по обустройству вентиляции в подвале? Задайте их под этой статьей — наши специалисты и другие посетители сайта постараются вам помочь.

Если вы хотите поделиться опытом собственного вентиляционного оборудования, расскажите об этом в разделе комментариев.

Как проветрить подвал

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 16.08.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

смеющийся манго / Getty Images

Ваш подвал, вероятно, уже предоставляет место в вашем доме для хранения и для жизненно важных услуг и коммунальных услуг. Но если вы, как и многие домовладельцы, мечтаете отделать цокольный этаж, чтобы расширить подэтажное жилое пространство. Готовый подвал увеличивает площадь дома, а увеличение жилой площади часто приводит к повышению стоимости дома.

Тем не менее, ваш проект реконструкции подвала столкнется с препятствием, если в помещении вонючее, затхлое или, что еще хуже, если оно заражено влагой, плесенью или радоном. Вентиляция подвала — важный первый шаг в решении этих проблем — перед отделкой.

Почему необходимо проветривать подвал

Одна из проблем с подвалами, в отличие от надземных этажей, заключается в том, что вентиляция не происходит сама по себе.

На верхних этажах много окон, которые можно открыть. Поскольку цокольный этаж является естественной точкой входа, в нем есть двери, которые часто открываются и закрываются, обеспечивая лучшую вентиляцию. Верхние этажи также могут обслуживаться системами HVAC, которые циркулируют воздух в комнатах и из них.

Тем не менее, в помещениях ниже уровня окна меньше, и их обычно меньше. Двери открываются и закрываются не так часто, как на верхних этажах. А со стенами из литого бетона или кирпичной кладки подвалы просто более герметичны.

Плохо вентилируемый подвал может создать проблемы, начиная от просто раздражающих и заканчивая прямой опасностью для вашего здоровья. Заплесневелого, вонючего подвала может быть достаточно, чтобы превратить ваш красиво отделанный подвал в место, которое мало кто захочет посещать.

С другой стороны, радон, невидимый радиоактивный газ без запаха, может выделяться из почвы. Радон был связан с раком легких даже среди некурящих. По данным EPA, радон является второй по значимости причиной рака легких среди населения в целом.

Наряду с проблемами радона существует постоянная проблема черной плесени, развивающейся в результате плохо проветриваемого подвала, в котором накапливается влага. Не вся плесень в подвале опасна, но плесень является основным источником затхлого запаха в подвале. Кроме того, если вы планируете продать дом, необходимо устранить всю плесень до того, как продажа состоится.

Методы пассивной вентиляции подвала

Методы пассивной вентиляции подвала не зависят от какого-либо механического устройства. Поскольку методы пассивной вентиляции недороги и просты в применении, всегда лучше изучить их, прежде чем переходить к методам искусственной вентиляции.

Открыть Windows

Когда позволяет погода, откройте окна и держите их максимально открытыми. Установите на окна сетки и оконные колодцы, так как окна на уровне земли могут заносить листья и мусор в подвал. Если на вашем оконном колодце есть крышка оконного колодца, снимите ее, чтобы воздух мог проходить через окно.

Совет

Особенно полезно, чтобы два окна на противоположных концах подвала открывались одновременно, чтобы обеспечить сквозняк.

Установить или увеличить Windows

Добавьте окна в свой подвал или увеличьте размер существующих окон. В неглубоких подвалах окна можно установить в систему деревянного каркаса стен. Более глубокие подвалы требуют врезки в каменный фундамент — сложный проект, требующий помощи подрядчика.

Открытые двери

Держите все двери комнат в подвале максимально открытыми. Если у вас есть дверь на лестницу, ведущую в подвал, держите ее максимально открытой. Это позволяет вам использовать воздух, проходящий через открытые окна и закрытые двери.

Предупреждение

Если в вашем подвале есть проблемы с радоном, методы пассивной вентиляции помогут только на очень короткий срок. Исследования EPA показывают, что после закрытия окон и дверей концентрация радона возвращается к своей первоначальной концентрации в течение 12 часов.

Методы искусственной вентиляции подвала

Методы искусственной или механической вентиляции подвала — это те, которые требуют устройства (обычно с электрическим приводом) для перемещения воздуха в подвал и из него.

Вытяжные вентиляторы

Если у вас есть ванная комната в подвале, используйте вытяжной вентилятор во время душа или ванны и оставьте вентилятор включенным до тех пор, пока вся влага не будет удалена. Замените маломощные вытяжные вентиляторы для ванных комнат вентиляторами с большей производительностью.

Расширить HVAC до подвала

Если вы находитесь в процессе реконструкции своего подвала, проложите воздуховод системы ОВК в подвал для кондиционирования воздуха и отопления. Убедитесь, что в подвале есть воздуховод для возврата воздуха, чтобы воздух мог вытягиваться и рециркулировать. Используйте высококачественные фильтры HEPA в системе HVAC для фильтрации пыли и пыльцы.

Установка HRV для контроля радона

Установите HRV или вентилятор с рекуперацией тепла, если у вас есть проблемы с радоном.
