Домофон «Метаком» инструкция: схемы, подключение, программирование ключей

Содержание

  • Инструкция по подключению домофонов Метаком
  • Особенности проведения монтажных работ
    • Регулировка громкости звука домофона «Метаком»
    • Использование магнитных ключей и кода для открытия домофона
    • Подключение трубки домофона
    • Как подключить трубку в многоквартирном доме
    • Программирование ключей
    • Как выполняется установка наружного блока: основные особенности
  • Как подключается домофон
    • Координатная схема подсоединения
  • Что делать, если домофонное оборудование отключено и не работает?
    • Знакомство с домофоном «Метаком» — видео

Установка домофона «Метаком» по инструкции не является сложным процессом. Оборудование от этой компании широко применяется в многоэтажных постройках, офисных помещениях и предприятиях. Оно предотвращает несанкционированный доступ в здание, обеспечивая сохранность имущества.

Инструкция по подключению домофонов Метаком

Домофонные системы от компании «Метаком» отличаются несколькими характеристиками, которые влияют на простоту эксплуатации и надежность. В их числе:

  1. Отсутствие переключателей на цифровой панели, что позволяет устранить такие неприятности, как окисление контактов или блокировка кнопок.
  2. Поддержка открывания дверей с помощью ключей Touch Cyfral или Touch Memory.
  3. Регистрация до нескольких сотен ключей.
  4. Возможность открытия замка без применения магнитных устройств. Для этого используется специальная кодовая комбинация.

Чтобы устройство работало корректно, важно правильно выполнить подключение домофона «Метаком», а еще настроить оборудование для последующей эксплуатации. Рекомендуется поручить задачу монтажа опытным специалистам.

Особенности проведения монтажных работ

Перед тем как подключить домофон, нужно подготовить и изучить схему. По умолчанию, она предлагается в комплекте с оборудованием. Первый этап установки подразумевает монтаж цифровой панели, которая находится снаружи у подъезда. Питание подключается только после проверки исправности всех соединений.

По умолчанию, панель устройства состоит из контактных соединений К1-К5, L + L-/

Когда питание будет подключено, на экране должно появиться соответствующее уведомление. Оно указывает на старт отсчета времени автоматической настройки оборудования. Подобный цикл занимает около 25-30 секунд. Когда индикация исчезнет, панель будет готова к эксплуатации, поэтому можно переходить к следующим этапам монтажа.

Регулировка громкости звука домофона «Метаком»

В большинстве случаев, домофоны «Метаком» поддерживают 3 опции по изменению громкости:

  1. Повышение громкости микрофона.
  2. Повышение громкости динамика для воспроизведения звука.
  3. Изменение параметров линейного баланса.

Компания выпускает на рынок уже отрегулированные домофоны, поэтому их дальнейшая настройка выполняется только в случае каких-либо серьезных сбоев или подключения новых абонентов.

Использование магнитных ключей и кода для открытия домофона

Открывать домофон можно 2 методами:

  1. С помощью ключей Touch Memory или Touch
  2. С помощью запрограммированной комбинации.

Во втором случае необходимо указать номер квартиры, а затем код, который состоит из 4 цифр. Если сделать все без ошибок, то дверь откроется, а в квартире прозвучит характерный сигнал.



Когда питание будет подключено, на экране должно появиться соответствующее уведомление. Оно указывает на старт отсчета времени автоматической настройки оборудования. Подобный цикл занимает около 25-30 секунд.

Чтобы выполнить программирование индивидуального кода, нужно провести такие манипуляции:

  1. Сделать нажатие номера квартиры.
  2. Подождать, пока произойдет подключение.
  3. Нажать на кнопку «ключ».
  4. Удерживая клавишу «ключ» нажатой, дождаться, пока владелец квартиры трижды нажмет на кнопку открытия двери на трубке домофона, которая находится внутри помещения.
  5. Указать 4 цифры нового шифра.

Во время таких действий трубка абонентского устройства должна быть снятой.

Еще один метод открытия дверей – применение магнитных ключей. Их следует внести в память домофона посредством считывания кода.

Подключение трубки домофона

схема подключения трубки

К наиболее важным элементам домофонной системы относится трубка. Она находится внутри квартиры и используется для сопряжения наружного устройства с абонентским. В каждой квартире, которая подключена к подъездному домофону, должна присутствовать такая конструкция, которая внешне похожа на обычный телефон.

Как подключить трубку в многоквартирном доме

Интересуясь, как реализовать подключение трубки домофона, нужно ознакомиться с общей спецификой работы оборудования и с подробной схемой устройства. Оно выполнено в виде телефонного аппарата, соединенного с кнопкой, которая отвечает за открытие замка.

С учетом особенностей устройства трубки различаются дизайном, клавишами и функциональностью. Такая схема прилагается в комплекте с пользовательским руководством.

Для подключения нужно демонтировать щиток и найти в нем коммутатор, который включает микроконтроллер PIC и несколько микросхем. Дальше стоит найти шину единиц и десятков, а также кабель из десяти жил. В нем находится несколько отдельных проводов от разных абонентов, а также подключенный «плюс» от абонентского устройства.

Программирование ключей

Выполнить программирование ключей несложно. Для этого нужно зарегистрировать в памяти устройства «мастер ключ», используя такой алгоритм действий:

  1. Оборудование подключается в сеть.
  2. Перемычка, размещенная возле микросхемы 24С16, замыкается.
  3. Активируется питание.
  4. Перемычка размыкается после 4-кратного сигнала.
  5. «Мастер ключ» прикладывается к контакту, что приводит к появлению 3 оповещений.

Как выполняется установка наружного блока: основные особенности

Процедура подсоединения наружной панели не занимает много времени. Главное – соблюдать полярность, учитывая схему производителя, и учитывать разницу между напряжением в разных разъемах. Если контакты подключены без ошибок, то на панели будет гореть соответствующий индикатор и оборудование будет настраиваться автоматически.

Как подключается домофон

Домофонные системы от «Метаком» разработаны с применением передовых технологий. При этом их общий принцип работы и внутренняя схема выглядят практически так же, как у других типов оборудования.

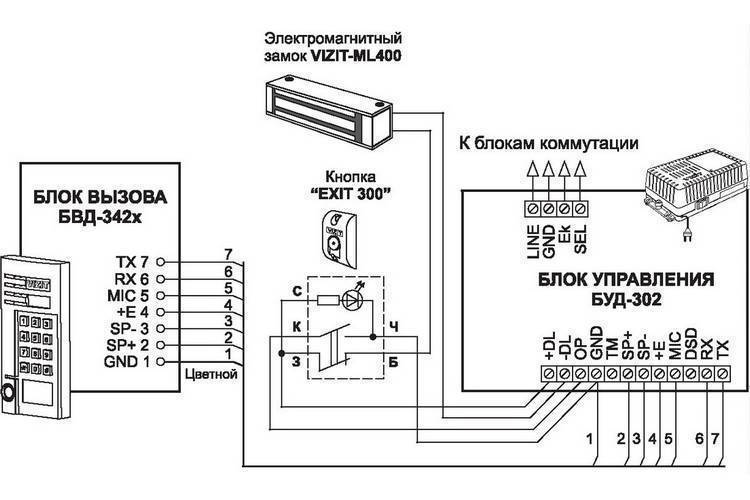

Координатная схема подсоединения

Принципиальная координатная схема

Подключение к аналоговому домофону

Изучив аналоговую схему подключения, нужно подготовить набор инструментов для монтажных работ:

  1. Изоленту.
  2. Дрель.
  3. Дюбеля.
  4. Саморезы.
  5. Алебастр.
  6. Плоскогубцы.

Завершить установку можно своими руками, либо поручить ее специалистам.

Что делать, если домофонное оборудование отключено и не работает?

В связи с различными причинами, устройство может работать некорректно, либо вообще не запускаться.

Для устранения проблем, нужно:

  1. Проверить исправность прибора. Для этого следует связаться с соседями и спросить, работает ли домофон у них.
  2. Оценить целостность и правильность подключения контактов к трубке.
  3. Выполнить визуальный осмотр оборудования на предмет наличия повреждений.

Если соседи тоже жалуются на сбои, то возможно произошло повреждение какой-либо детали в наружном щитке. Также не исключается поломка коммутатора или проводов. Для устранения проблем следует вызвать специалиста.



Знакомство с домофоном «Метаком» — видео



Как установить домофон своими руками?

Уважаемый читатель, в этой статьте мы расскажем о том, как установить домофон своими руками.  Речь пойдет о домофонах оснащенных видео. Более подробно этот процесс описан в книге «Безопасность своими руками».


Видеодомофон – это несложный аппарат. Все блоки в нем достаточно стандартизированы. Единожды разобравшись и установив видеодомофон своими руками, вы сможете монтировать почти любые другие модели.
Постановка нашей задачи — поставить под наблюдение пространство за входной дверью. Многие ошибки монтажа начинаются еще на этапе проектирования. Что бы избежать сложных переделок, давайте рассмотрим несколько вариантов расположения видеокамеры:



На рисунке 1 видеокамера расположена далеко от двери. В нее будет видно разве что левое ухо посетителя. В случае расположения телекамеры как показано на рисунке 2, человек может отвернуться при подходе к двери, и его лицо не попадет в объектив. А когда посетитель откроет дверь, его совсем не видно. Видеокамера на рисунке 3 находится над дверью. В этом случае мы увидим темя посетителя, а если на его голове надета шляпа или кепка, то его личность будет надежно скрыта.


На рисунке 4 показан самый технически удачный вариант расположения видеокамеры – в вызывной панели домофона. Когда посетитель подходит к двери, он начинает искать глазами кнопку звонка, которая находится в непосредственной близости от электронного глаза (видеокамеры). Он, пытаясь попасть пальцем по кнопке вызова, невольно посмотрит прямо в видеокамеру. Блоки вызова видеодомофонов так и сконструированы — камера встроена прямо в него.
Что бы установить видеодомофон и поставить под наблюдение территорию за дверью – нам потребуется следующее оборудование:

Домофон с видеокамерой ELTIS 200



Кнопка выхода В-21

Видеомонитор VM200-1

Блок питания PS2-CSD2



Замок МЕ- 300

Эти аппараты собранные вместе и есть видеодомофон. Однако, если мы сразу приступим к монтажу оборудования на объекте, то нечаянная ошибка может привезти к тому, что придется все разобрать обратно. Поэтому из предосторожности, прежде, чем устанавливать видеодомофон – соберем его на столе. Проверим правильность соединения всех проводов и испытаем. А уже потом возьмемся установить видеодомофон на объекте.

Подготовимся к сборке. Мы уже определились с нашей задачей. Для ее решения возьмем видеодомофон ELTIS 200. В инструкции к нему есть черно-белая схема подсоединения проводов. Колируем их (провода) по следующему принципу: одинаковые цвета для проводов должны использоваться во всех электрических цепях.
Введем обозначения:

1. Электрическая цепь «Блок питания — Видеомонитор»

Цвет провода

Назначение

Обозначение

1

Черный

Земля, общий провод, «минус».

GND, V -

2

Красный

Провод «плюс»

+17В, V+



2. Электрическая цепь «Блок питания — Замок»

Цвет провода

Назначение

Обозначение

1

Зеленый

Провод «минус»

LE -

2

Бело-зеленый

Провод «плюс»

LE +



3. Электрическая цепь «Блок вызова — Видеомонитор»

Цвет провода

Назначение

Обозначение

1

Черный

Земля, общий провод, «минус».

GND, VG, _l_

2

Синий

Провод «плюс»

В+

3

Желтый

Сигнальный провод

OUT, OP

4

Оранжевый

Считыватель ключей ТМ

ТМ

5

Белый (тонкий)

Аудиосигнал

А

6

Белый (RG59)

Видеосигнал

V

7

Зеленый



LK, V+





Разобравшись с назначением проводов, обозначением разъемов, приступаем к сборке. Монтаж всех блоков должен производится в обесточенном состоянии. При монтаже строго соблюдайте правильность соединения всех кабелей. Зачистите изоляцию и подогните конец провода, как показано ниже, прежде, чем вставить его в кабельный зажим.

С помощью отвертки ослабьте затяжку винтов зажимов блока вызова и в соответствии с цветовой схемой закрепите в них провода.

После закрепления всех проводов, вид блока вызова в получается следующий:

Открутив винты крепления, снимите крышку с блока питания для настройки положения перемычки (джампера), которая находится на печатной плате. В зависимости от положения перемычки блок питания настроен на работу с замком электромагнитным (МЕ-300 или аналогом) или электромеханическим . Если джампер не установлен — это настройка блока питания на работу с электромагнитным замком:

Обратите внимание, что оборотная сторона кнопки выхода В-21 содержит маркировку: цвета проводов и обозначения цепей.

Несколько точек соединения проводов приведены на схеме. Скрепите провода кнопки В-21 методом скрутки с черным, желтым и красным.

С помощью отвертки ослабте затяжку винтов клемм блока питания. Скрутки, которые получились на предыдущем этапе, не оставляейте на столе.

В соответствии с цветовой маркировкой закрепите их и другие провода в клеммных колодках. В результате получаем:

Используя цветовую схему, по аналогии с блоком питания присоединяем провода к зажимам видеомонитора. В результате получаем:

И на нашем столе получается следующая картина:

Сборка видеодомофона завершена. Теперь необходимо проверить его работу. Включите электропитание, нажмите кнопку вызова на переговорной панели. На видеомонитор VM200-1 должен поступить сигнал вызова.
