Что такое купольный дом

Нередко купольные здания называют скайдомом – по названию строительной компании, которая массово продвигает постройки такой необычной формы. Еще одно название дома куполообразной формы – дом-сфера. Отличительной чертой скайдома является его круглая форма. Купол – очень жесткая и надежная конструкция и им можно накрыть большое пространство, не используя при этом какие-либо дополнительные промежуточные опоры.

Площадь внешней поверхности сферы всегда меньше площади любой другой фигуры с таким же внутренним объемом. Именно поэтому при строительстве купольного дома для ее внешней поверхности используется меньшее количество строительных материалов.

Плюсы и минусы купольного дома

Необычность формы купольного здания можно отнести как к положительным качествам, так и к недостаткам. Для людей, желающих показать свою индивидуальность, необычное круглое здание будет гордостью, однако оно с трудом подойдет для того, кто старается не выделяться из толпы.

достоинства скайдома

• вес купольных домов относительно небольшой, поэтому при их возведении можно применять любые типы фундаментов, однако экономически целесообразнее использовать легкие ленточные или свайные;
• при строительстве купольного дома благодаря меньшей площади поверхности снижается количество требуемых стройматериалов, причем экономия может достигать 30%;
• стены и крыша скайдома составляет единое целое, для такой постройки нет необходимости в стропильной системе;
• благодаря аэродинамической форме купольное здание способно выдерживать сильные ветровые нагрузки (до 70 м/с), причем вне зависимости от направления ветра;
• купольный дом способен выдержать большие снеговые нагрузки, к тому же, из-за своей формы, снег может задерживаться лишь в верхней части купола.
• в отличие от традиционных построек, купольная конструкция не складывается даже при значительном повреждении;
• обогрев и кондиционирование скайдома обойдется дешевле по сравнению со зданием другого типа такой же площади из-за того, что купольная конструкция имеет меньшую внешнюю поверхность;
• внутри купольных домов более светло по сравнению с традиционными постройками, так как потолок является своего рода вогнутым зеркалом, фокусирующим световые лучи;
• для купольного здания применяются окна самой различной формы, причем они могут быть ориентированы в любую сторону. Традиционные прямоугольные лучше устанавливать в нижней части здания. При желании можно выполнить даже круговое остекление дома.

недостатки скайдома

• при постройке дома наиболее трудоемкой работой является производство большого количества ребер различного размера, а также изготовление на них запилов для сопряжения при бесконнекторном способе соединения;
• монтаж купольного здания осуществляется путем соединения большого количества фрагментов, поэтому предъявляются высокие требования к герметизации и утеплению всех стыков и швов;
• внешние и внутренние поверхности купольного здания обладают определенной кривизной, в то время как практически вся обстановка дома имеет прямоугольную форму, что усложняет монтаж полок, карнизов, расстановку мебели, особенно при небольшом диаметре купола;
• изготовление окон, имеющих форму, отличную от прямоугольной, стоит намного дороже по сравнению с обычными;
• из-за отсутствия плоской поверхности непосредственно на куполе здания затруднена скрытая установка солнечных батарей и солнечных коллекторов.

Расчет купольного дома

Традиционным архитектурным куполом считается свод, образованный с помощью кирпичной или каменной кладки. Такие купола крайне редко используются при возведении частных домов. Развитие строительных технологий и применение современных материалов позволило создать новые приемы в сооружении купольных конструкций.

Существует несколько видов куполов, однако для частного строительства чаще всего используется два вида купольных конструкций:

• арочный купол (купол-зонтик) – купол, внешне напоминающий зонт и образованный рядом изогнутых ребер, нижние стороны которых располагаются по окружности основания купола, а верхние сходятся у его центра;

• геодезический купол – купол, представляющий собой сетку из множества плоских фигур, вписанных в сферу. Если необходимо придать куполу максимальную прочность, то сферу должен быть вписан треугольник, самая жесткая плоская фигура.

Изготовление ребер арочного купола является трудоемким и сложным процессом, а их установка, как правило, требует использования тяжелой строительной техники. Сборка же геодезического купола значительно проще, чем арочного, все работы по монтажу можно выполнить вручную, так как его элементы меньше и легче.

Материал для изготовления каркаса геокупола может быть самым различным, например, дерево, металл, пластик. Ребра (распорки) крепятся между собой с применением запилов (безконнекторные), специальных соединителей (коннекторные), внахлест и другими способами.

Для граней купольной конструкции выбор материалов еще более разнообразен: древесина, фанера, плита OSB, SIP-панели, экструдированный пенополистирол, пенопласт, и многое другое.

Из-за специфической конструкции далеко не все фирмы принимают заказы на изготовление купольного дома. При желании и наличии некоторого опыта в выполнении строительных работ можно самостоятельно возвести скайдом.

Расчеты купольных конструкций сложны, поэтому неспециалисту проще воспользоваться готовыми он-лайн калькуляторами, например, таким:

http://acidome. ru/lab/calc/

Параметры, необходимые для расчета купольного дома

Для расчета купола в он-лайн калькулятор необходимо ввести необходимые данные о виде, размере проектируемого купола и используемых материалах.

частота разбиения

В первую очередь выбирается частота V, т.е. определяется, на сколько будут разбиваться вершины. Частота разбиения обозначается как 1V, 2V, 3V и т.д.

За единицу 1V принимается вписанный в сферу икосаэдр – объемная правильная фигура, состоящая из 20 равносторонних треугольников, соединенных 30 одинаковыми ребрами. При различном значении частоты разбиения каждый треугольник, составляющий грань икосаэдра, будет в свою очередь разделен на следующее количество треугольников:

• 2V – 4 треугольника;
• 3V – 9 треугольников;
• 4V –16 треугольников;
• 5V – 25 треугольников;
• 6V – 36 треугольников и т.д.

Чем выше частота разбиения, тем больше будет граней многогранника и он будет точнее вписываться в сферу. Увеличение количества граней приведет к тому, что ребра будут иметь все меньшую длину, а их количество – увеличиваться при увеличении прочности фигуры.

класс разбиения

Класс разбиения определяет форму многогранника. Используется 3 класса разбиения, которые обозначаются римскими цифрами. Фигура с частотой 1V является икосаэдром и может иметь только класс I.

Условно можно сказать, что многогранники с частотой 2V и выше образуются разбиением каждой грани икосаэдра на большее количество частей.

Линии сетки деления могут располагаться под разными углами к ребрам икосаэдра, а значит, грани новообразованных многогранников в зависимости от их проекции на грань икосаэдра будут иметь различный размер и различную форму. Именно этот угол будет определять класс, присваиваемый фигуре: I, II или III.

метод разбиения

Для разбиения многогранной фигуры применяются три основных метода:

1. «Равные хорды»;
2. «Равные дуги»;
3. «Мексиканец».

Из-за того, что расчет купола методом равных хорд точнее и менее сложен, этот метод является более распространенным.

Методом равных дуг получается более равномерная сеть граней многогранника, однако неудобством является большее количество типоразмеров распорок.

Методом «Мексиканец» купол разбивается таким образом, чтобы уменьшить число типоразмеров распорок до значения, равного частоте деления.

осевая симметрия

При расчете купола выбирается ось симметрии для отсечения его части. При рассмотрении геодезического купола можно заметить, что многоугольник, вписанный в сферу, имеет два типа внутренних узлов: точки соединения пяти и шести распорок. При проектировании необходимо выбрать один из трех вариантов:

• Pentad – прохождение оси через точку соединения пяти распорок;
• Cross – прохождение оси через точку соединения шести распорок;
• Triad – прохождение оси через треугольник, являющийся гранью многоугольника.

фуллерен

Вид купола «фуллерен» получил свое название от молекулярного строения некоторых веществ, которое представляет собой объемный замкнутый многогранник, чаще с пятиугольными или шестиугольными гранями.

Он-лайн калькулятор позволяет построить купольные конструкции в виде многогранника, гранью которого является треугольник. Если необходимо изменить тип грани на шестиугольник, следует выбрать «Фуллерен». Так как купол может быть или вписанный внутрь сферы, или описанный вокруг нее, при вводе данных в калькуляторе предусмотрен выбор соответствующего значения: «Нет», «Вписанный», «Описанный».

часть сферы

Чтобы при расчетах получить купол требуемой высоты, следует из пяти предлагаемых значений выбрать требуемое значение пункта «Часть сферы». Максимальная высота конструкции – 1/1 (т.е. полная сфера), минимальная – 1/4.

выравнивать основание

При необходимости выравнивания основания необходимо установить галочку напротив соответствующего пункта меню, при этом будет произведен расчет размеров и формы тех ребер, которые опираются на основание.

радиус сферы

Для расчета купола вводятся данные о радиусе проектируемой постройки.

способ соединения

Для соединения элементов конструкции между собой следует выбрать способ соединения: коннекторный (Piped), с помощью специальных соединителей, или бесконнекторный. Бесконнекторные способы GoodKarma, Semicone и Joint отличаются типом соединения, который можно рассмотреть на построенной программой схеме.

диаметр трубы

При выборе коннекторного (Piped) типа соединения, необходимо ввести в калькулятор диаметр трубы соединителя. Применение коннекторов значительно упрощает соединение ребер между собой, однако усложняет утепление и герметизацию.

ширина, длина

Для расчета размеров и количества ребер, составляющих каркас купола в соответствии с выбранным типом соединения необходимо ввести данные о материалах, которые планируется использовать.

По результатам введенных данных рассчитываются размеры, форма и количество ребер, необходимых для возведения купольной конструкции.

При выборе вкладки «Схема» можно увидеть расположение распорок купола, причем для упрощения сборки конструкции каждое ребро определенного размера обозначено своим цветом.

Вкладка «Кровля» позволяет рассчитать и выбрать вид кровли.

Вкладка «План» показывает разметку фундамента под куполом.

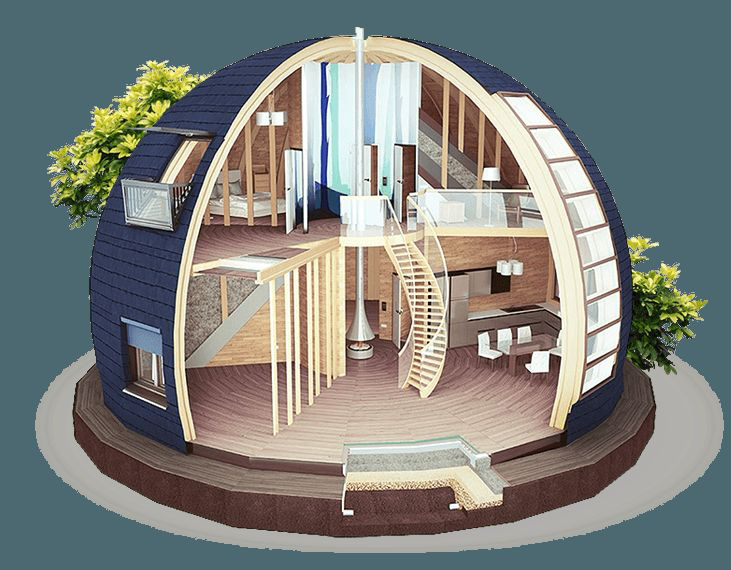

Планировка и интерьер купольного дома. Фото внутри и снаружи

Непривычным в скайдоме является его непрямоугольность, что нередко приводит к нерациональному использованию площадей и создает определенные трудности при планировке и оформлении интерьера. Любители простора и минимализма по достоинству смогут оценить купольный дом. Планировка любого здания во многом определяется размерами дома, его назначением, местоположением, финансовыми возможностями и, в конце концов, предпочтениями хозяев. Не может быть единого проекта, который удовлетворил бы всех и каждого.

Купольный дом сам по себе очень прочный, в связи с чем нет нужды во внутренних несущих стенах. Перегородки, разделяющие подкупольное пространство на отдельные помещения, могут быть выстроены в любом удобном месте.

Входная дверь может быть установлена непосредственно в конструкции купола, однако лучше выполнить небольшую пристройку к дому, которая будет выполнять функцию прихожей.

Также очень удобной будет пристройка-веранда, которая увеличит площадь здания.

Особенности скайдома позволяют разместить окна в любом месте купола, однако их расположение должно соответствовать внешнему дизайну здания. Круговое остекление дает возможность любоваться окружающим ландшафтом, а остекление верхней части купола – наблюдать за облаками и звездами.

Винтовая лестница является украшением интерьера любого дома. Для двухэтажного купольного здания оригинально будет смотреться такая лестница, размещенная в центре подкупольного пространства. Винтовая лестница не требует много места, в то же время она должна иметь достаточную ширину, чтобы смогли разминуться люди, движущиеся во встречных направлениях.

Интересным решением может быть размещение ванной комнаты, туалета, кладовки в центре купола, остальное пространство целесообразно разделить на зоны: гостиная, спальня, столовая и т. д.

Возможен противоположный вариант планировки, для чего все внутреннее пространство делится на сектора необходимой величины, а центр остается свободным для оборудования входов в помещения.

С целью увеличения общей площади и обособления создаваемых зон, нередко соединяют вместе несколько куполов, чаще отличающихся по размеру.

Для кухни очень важно иметь хорошее освещение. В купольном доме есть возможность установить большое количество окон и разместить у них рабочую стенку кухни, тем самым максимально использовать естественное освещение.

При выборе проекта стоит учитывать, что чем больше размеры здания, тем проще оформить внутренний интерьер купольного дома, так как кривизна поверхности будет менее заметна.

Купольный дом – это неплохой и оригинальный дом за относительно небольшие деньги, позволяющий людям жить в нем очень комфортно.

Купольный дом расчет каркаса. Лошади, мангуп, крым

Расчет геодезического купола производится по заданному радиусу (площади поверхности основания), с целью получить:

• Расчетные размеры ребер и их количество
• Количество и тип требуемых коннекторов
• Значения углов между ребрами
• Требуемые высоту, общую площадь постройки
• Площадь поверхности купола

Площадь основания купола рассчитывается по заданному радиусу — S=π *R 2 . При этом надо учитывать, что реальная площадь получится несколько меньше, вследствие того, что радиус купола считается, обычно, по внешней поверхности полусферы (по «вершинам»), и стенки купола имеют также определенную толщину.

Высота геодезического купола определяется по заданному диаметру, и может быть для четной частоты разбиения 1/2, 1/4 диаметра (при большой частоте может быть и 1/6, 1/8). Для нечетной — 3/8, 5/8 диаметра (и т.д.).

4V, 1/4 сферы	4V, 1/2 сферы

Площадь поверхности геодезического купола рассчитывается по известной формуле расчета площади сферы — S=4π *R 2 . Для купола, равного 1/2 сферы, формула будет иметь вид — S=2π *R 2 . В более сложному случае, когда речь идет о площади сегмента, сферы, формула расчета — S=2π *RH , где H — высота сегмента.

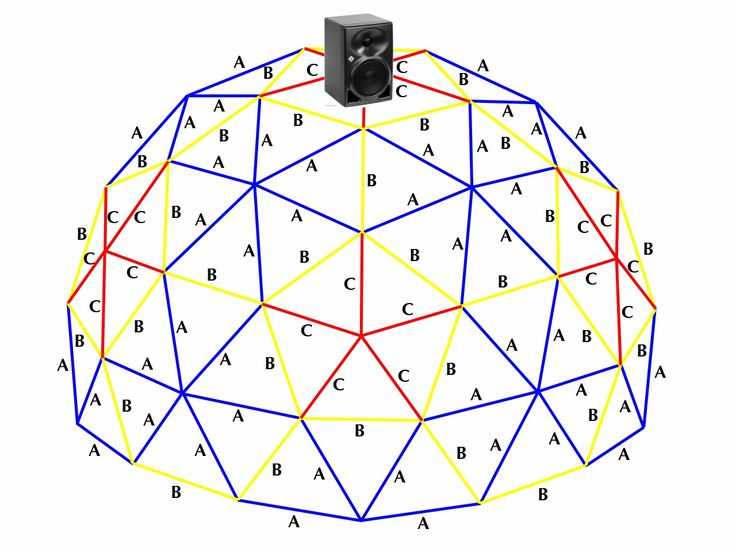

Расчет конструктивных элементов геодезического купола можно производить с использованием готовых таблиц, в которых заданы:

1. Количество ребер купола одинаковой длины — ребра A, B, C, D, E, F, G, H, I. У купола с частотой 1V одно ребро — A. У купола с частотой 2V два ребра — A, B. У купола с частотой 3V три ребра — A, B, C. И т.д.
2. Количство и тип используемых коннекторов — 4-х конечные, 5-ти конечные, 6-ти конечные.
3. Коэффициенты пересчета длин ребер купола на радиус купола. К примеру, если вы хотите построить купол с частотой 2V высотой 1/2 и радиусом 3,5 метра, вам надо величину радиуса (3,5) умножить на коэффициент 0,61803 для определения длины ребра А, и умножить на коэффициент 0,54653 для определения длины ребра B. Получим: А=2,163м, В=1,912м.

1V купол

2V купол

Ребра	Коэффициенты	Количество для 1/2
A	0,61803	35
B	0,54653	30
4-х конечный коннектор		10
5-ти конечный коннектор		6
6-ти конечный коннектор		10

3V купол

Ребра	Коэффициенты	Количество для 3/8	Количество для 5/8
A	0,34862	30	30
B	0,40355	40	55
C	0,41241	50	80
4-х конечный коннектор		15	15
5-ти конечный коннектор		6	6
6-ти конечный коннектор		25	40

4V купол

Ребра	Коэффициенты	Количество для 1/2
A	0,25318	30
B	0,29524	30
C	0,29453	60
D	0,31287	70
E	0,32492	30
F	0,29859	30
4-х конечный коннектор		20
5-ти конечный коннектор		6
6-ти конечный коннектор		65

5V купол

Ребра	Коэффициенты	Количество для 5/8
A	0,19814743	30
B	0,23179025	30
C	0,22568578	60
D	0,24724291	60
E	0,25516701	70
F	0,24508578	90
G	0,26159810	40
H	0,23159760	30
I	0,24534642	20
4-х конечный коннектор		25
5-ти конечный коннектор		6
6-ти конечный коннектор		120

Данная страница — инструкция к калькулятору для расчёта купольных конструкций, в том числе купольных крыш и купольных домов.

По умолчанию выставлен русский язык интерфейса. Вы его можете сменить на удобный для Вас, выбрав нужный в выпадающем списке «Язык».

Инструкция к калькулятору

Исходные данные.

Область «Исходные данные» предназначена для задания геометрии каркаса. В ней можно задавать параметры в следующих полях:

«Частота, V » — количество разбиений вершин. При увеличении частоты, увеличивается количество вершин и ребер соответственно. Чем больше это значение, тем больше форма каркаса приближается к сфере и тем меньше длина рёбер.

Икосаэдр — многогранник, у которого значение частоты разбиения V равно 1.

Значение частоты разбиения равное единице соответствует конструкции в виде икосаэдра. При увеличении частоты происходит разбиение рёбер икосаэдра на части. Количество рёбер равно частоте разбиения.

Частота разбиения

«Класс разбиения » — этот пункт отвечает за выбор формы многогранника.

При частоте разбиения равной двум и более возможны различные варианты каждого разбиения. Эти варианты делятся на классы. Если спроецировать разбиение на грань икосаэдра, то классы разбиения можно представить в виде схемы.

Классы разбиения купольных конструкций.

В калькуляторе римскими цифрами обозначены основные классы, всего их три. Арабскими цифрами обозначены вариации основных классов.

«Метод разбиения » — позволяет сделать выбор между «Равные хорды», «Равные дуги» и «Мексиканец».

«Осевая симметрия » — выбор оси симметрии, которая учитывается при отсечении части купола от сферы и выстраивании купола по вертикали. Возможные варианты:

• Pentad — ось симметрии проходит через вершину, в которой сходится 5 рёбер.
• Cross — ось симметрии проходит через вершину, в которой сходится 6 рёбер.
• Triad — ось симметрии проходит через грань.

«Фулерен » — выбор формы купола в виде фулерена, который вписывается («вписанный») в сферу, или описывает её («описанный»). Поле «Фулерен» не доступно при выборе варианта соединения «Joint».

«Выравнивание основания » — позволяет выравнивать основание относительно плоскости основания за счет изменения параметров рёбер у основания купола. Поле «Выравнивание основания» не доступно при выборе способа соединения «Cone» или выборе формы фулерена.

«Часть сферы » — выбор части сферы, из которой будет состоять купол. Для куполов разной частоты возможны различные пропорции отсечения.

Размеры и способ соединения

Поле «размеры и способы соединения» позволяет задать размеры сферы и выбрать способ соединения ребер купола. Параметры поля:

«Радиус сферы, м » — задается радиус сферы.

В выпадающем списке можно выбрать следующие варианты соединений:

• «Piped» — способ соединения с использованием коннекторов. При выборе данного способа соединений появляется дополнительное поле, в котором можно задать диаметр трубы, составляющей коннектор.
• «GoodKarma» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.
• «Semikone» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса.
• «Cone» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса.
• «Joint» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки. Способ «Joint» не доступен для купола в форме фулерена.
• «Nose» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. Возможность выбора данного способа соединения предусмотрена только для купола в форме фулерена. Чтобы данный способ соединения появился в списке вариантов соединения, нужно предварительно задать форму купола в виде фулерена в поле «Фулерен» в разделе «Исходные данные». Для этого в поле «Фулерен» нужно выбрать один из вариантов: «Вписанный» или «Описанный». При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.

Для всех способов соединения рёбра у основания купола состоят из одного бруса.

Размеры рёбер

В этом поле задаются ширина и толщина рёбер в миллиметрах.

Схема купола

В правой части калькулятора отображается схема заданного купола. Купол можно вращать мышкой и приближать и отдалять его колесом мыши.

В калькуляторе можно посмотреть: каркас, кровлю, схему и план, нажав соответствующую кнопку. Их также можно вращать, увеличивать и уменьшать.

Схема на вкладке «Кровля» позволяет исключать из расчёта отдельный грани и рёбра конструкции. Для исключения грани, нужно щёлкнуть по ней мышкой. Для исключения ребра нужно исключить примыкающие к нему с обеих сторон грани.

При исключении из расчёта граней и рёбер во вкладке «Кровля» значения в других вкладах и разделах калькулятора пересчитываются автоматически.

Данная функция может быть полезна для анализа возможных проёмов в конструкции, например для дверей и окон.

Во вкладке план можно увидеть проекцию нижних рёбер конструкции на плоскость в основании. А также размеры от центра сферы до концов проекций и высоту концов рёбер.

Выделив мышкой отдельные рёбра, можно увидеть аналогичную информацию для любого ребра купола.

Повторный щелчок мыши снимает выделение.

Если во вкладке «Кровля» исключена грань купола, то при переходе на вкладку «План» автоматически подсветятся рёбра этих граней.

Чтобы увидеть план основания полностью, вращайте схему мышкой.

Результаты измерений

Содержимое блока «результаты измерений» становится видимым при щелчке по заголовку этого блока «результаты измерений».

Название каждого поля отвечает само за себя.

В блоке «Размеры» указано количество размеров и количество самих элементов:

«Грани» — первое число указывает количество размеров, второе число показывает количество граней. На схеме грани одного размера показаны одним цветом.

«Ребер» — первое число указывает количество размеров, второе число показывает количество рёбер. На схеме рёбра одного размера показаны одним цветом и обозначены одинаковыми буквами.

«Вершин» — первое число указывает количество вершин к которым подводятся разные рёбра без учета того, что к вершинам у снования подводится меньше рёбер. Второе число показывает количество вершин.

Рёбра

В блоке рёбра показаны вид, размеры и количество всех рёбер рассчитанного купола.

На схеме используются следующие обозначения:

1. Индекс ребра и его цвет на схеме. В качестве индекса используются латинские буквы.
2. Количество рёбер данного типа (индекса).
3. Значение двугранного угла между плоскостью ребра и прилегающей к нему гранью купола.
4. Числовое обозначение вершины, в которую ребро упирается данным концом.
5. Значение двугранного угла между внешней плоскостью ребра и плоскостью отреза.

Грани

В блоке грани показаны вид, размеры и количество всех граней рассчитанного купола.

Вершины

В блоке вершины показаны вид, размеры и количество всех вершины рассчитанного купола. Вершины приведены без учета отсечения части сферы от купола. Так если одно или несколько рёбер имеет обозначение «undefined», то это значит что в усеченном куполе такие вершины есть у основания и граней с обозначением «undefined» у них нет. Для того чтобы увидеть все грани, нужно в поле «часть сферы» выбрать всю сферу «1/1».

Расчет геодезического купола производится по заданному радиусу (площади поверхности основания), с целью получить:

• Расчетные размеры ребер и их количество
• Количество и тип требуемых коннекторов
• Значения углов между ребрами
• Требуемые высоту, общую площадь постройки
• Площадь поверхности купола

Площадь основания купола ассчитывается по заданному радиусу S=π *R 2 . При этом надо учитывать, что реальная площадь получится несколько меньше, вследствие того, что радиус купола считается, обычно, по внешней поверхности полусферы (по «вершинам»), и стенки купола имеют также определенную толщину.

Высота геодезического купола пределяется по заданному диаметру, и может быть для четной частоты разбиения 1/2, 1/4 диаметра (при большой частоте может быть и 1/6, 1/8). Для нечетной — 3/8, 5/8 диаметра (и т.д.).

4V, 1/4 сферы	4V, 1/2 сферы

Площадь поверхности геодезического купола ассчитывается по известной формуле расчета площади сферы S=4π *R 2 . Для купола, равного 1/2 сферы, формула будет иметь вид S=2π *R 2 . В более сложному случае, когда речь идет о площади сегмента, сферы, формула расчета S=2π *RH , где H — высота сегмента.

Расчет конструктивных элементов геодезического купола ожно производить с использованием готовых таблиц, в которых заданы:

1. Количество ребер купола одинаковой длины — ребра A, B, C, D, E, F, G, H, I. У купола с частотой 1V одно ребро — A. У купола с частотой 2V два ребра — A, B. У купола с частотой 3V три ребра — A, B, C. И т.д.
2. Количство и тип используемых коннекторов — 4-х конечные, 5-ти конечные, 6-ти конечные.
3. Коэффициенты пересчета длин ребер купола на радиус купола. К примеру, если вы хотите построить купол с частотой 2V высотой 1/2 и радиусом 3,5 метра, вам надо величину радиуса (3,5) умножить на коэффициент 0,61803 для определения длины ребра А, и умножить на коэффициент 0,54653 для определения длины ребра B. Получим: А=2,163м, В=1,912м.

1V купол

Ребра	Коэффициенты	Количество
A	1.05146	25
5-ти конечный коннектор		6
4-х конечный коннектор		5

2V купол

Ребра	Коэффициенты	Количество для 1/2
A	0,61803	35
B	0,54653	30
4-х конечный коннектор		10
5-ти конечный коннектор		6
6-ти конечный коннектор		10

3V купол

Ребра	Коэффициенты	Количество для 3/8	Количество для 5/8
A	0,34862	30	30
B	0,40355	40	55
C	0,41241	50	80
4-х конечный коннектор		15	15
5-ти конечный коннектор		6	6
6-ти конечный коннектор		25	40

4V купол

Ребра	Коэффициенты	Количество для 1/2
A	0,25318	30
B	0,29524	30
C	0,29453	60
D	0,31287	70
E	0,32492	30
F	0,29859	30
4-х конечный коннектор		20
5-ти конечный коннектор		6
6-ти конечный коннектор		65

5V купол

Ребра	Коэффициенты	Количество для 5/8
A	0,19814743	30
B	0,23179025	30
C	0,22568578	60
D	0,24724291	60
E	0,25516701	70
F	0,24508578	90
G	0,26159810	40
H	0,23159760	30
I	0,24534642	20
4-х конечный коннектор		25
5-ти конечный коннектор		6
6-ти конечный коннектор		120

Можно исходя из одного параметра подобрать другие, посчитаются автоматически. Радиус основания может отличаться от радиуса сферы только при круглении края фигуры.

Ребра

Внимание! Длина указана по верхнему краю (обычно он длиннее), в некоторых случаях (например, ? сферы) общая длина изделия может быть больше за счет нижнего края. Так происходит при выравнивании (до окружности) края фигуры, ибо ЭВМ-программа пытается сориентировать ребра кромки в одну общую для них плоскость, это нужно для удобства установки конструкции на плоскость (поверхность планеты, например).

Каркас купола

Есть несколько способов сборки каркаса купола. Самый простой и доступный – бесконнекторный способ, которым можно спокойно собирать купола до 40 м в диаметре.

Сравнение по кол-ву материалов

На производство рубленого дома площадью 250 м 2 требуется более 150 м 3 . оцилиндрованного 22-го бревна, строительного и отделочного пиломатериала. В это же время, на строительство одного пассивного деревянного геодезического купола 14 м в диаметре, с тремя этажами, общей площадью 350 м 2 требуется 10м 3 пиломатериала, 12 м 3 плитного материала (ЛВЛ, ОСБ3, ФСФ). ВСЁ !!!

Инструкция

Смотрите инструкцию по работе с сайтом . Зарегистрированные пользователи могут создавать свои статьи (также вопросы), добавлять фотогалереи и т.п.

Калькулятор покрытия купола » Domerama

Мы собрали калькулятор покрытия купола для геодезических куполов размером 1/2 сферы. Он доступен для скачивания в виде электронной таблицы Excel. Он рассчитает размеры, высоту и ширину разреза, а также координатные точки, чтобы помочь вам нарисовать контур разреза.

Просто введите диаметр купола и количество отверстий. Результаты выдаются в футах и ​​16-х дюймах (не нужно преобразовывать десятичные дроби в доли дюйма, все делается за вас).



Расчет необходимого количества клиньев

Необходимое количество клиньев зависит от ширины ткани.

Пример: допустим, вы покрываете купол диаметром 40 футов. Ваша окружность будет 125,66 футов.

Если ваша ткань имеет ширину 60 дюймов (или 5 футов), вам потребуется 125,66 / 5 = 25,132 клиньев.

Так как вам нужно больше 25 проколов, фактически требуемое число равно 26. Поэтому в электронной таблице измените количество проколов на 26.



Добавление дополнительной ширины для швов

Вам нужно будет добавить дополнительную ширину к каждому клину, чтобы сшить их вместе. 1 ″ или 3 см с каждой стороны от раны должно быть более чем достаточно.

Это означает, что ПОСЛЕ РАСЧЕТА КЛАПАН у вас должно остаться достаточное количество ткани с каждой стороны клинка для шва. См. пример ниже.



Пример : ширина ткани 60 дюймов. Расчетная ширина клиньев составляет 55 дюймов 9.0011 до добавляет дополнительную ширину для швов.

Вы решили добавить по 1 дюйму с каждой стороны для швов = 2 дополнительных дюйма к ширине клинка ШВЫ ШВОВ ОБЩАЯ ШИРИНА КРОВИ ОСТАЛОСЬ 55 + 2 = 57 3 дюйма в запасе

В приведенном выше примере вы добавили 2 дюйма к ширине запястья, и у вас осталось еще 3 дюйма.

Для сшивания клиньев расчетная ширина клиньев всегда должна быть на 2 дюйма (или 3 см) меньше общей ширины ткани.



Насколько плотным будет покрытие?

Ну, это зависит от материала и даже частоты купола. Чем выше частота, тем круглее будет поверхность купола и тем лучше будет сидеть ваша крышка. Если ваш материал естественным образом растягивается, у вас будет более свободная или более плотная посадка.



Посмотрите, как команда друзей сделала чехол с помощью калькулятора покрытия





Другой способ завязать чехол

Также не забывайте про втулку могут служить точками крепления вашего чехла . Таким образом, крышка меньше двигается, будет иметь большее натяжение и лучше выглядит. Вы можете пробить отверстие там, где находится болт, и добавить люверс с куском дополнительной ткани, чтобы укрепить люверс. Во избежание утечки воды используйте резиновые прокладки под и над втулкой.

Чтобы удерживать втулку на месте, необходимо вставить болт изнутри так, чтобы кончик торчал наружу. Посмотрите на изображение ниже.

Для последних штрихов

Предлагается сделать все ваши клинья, кроме одного. Последний оставшийся будет использоваться для входа (двери). Надев покрытие на конструкцию, вы увидите, насколько плотно оно прилегает к куполу, и сможете более точно измерить ширину.

Крышка под натяжением: при установке крышки на купол следует рассмотреть возможность установки люверсов по всей нижней части крышки. Таким образом, вы можете продеть веревку или проволоку, которая будет тянуть крышку по всей окружности.

Последняя деталь: потяните обе стороны собранной крышки (кроме последней прорези) друг к другу, затем измерьте ширину последней прорези. Конечно, если ваше покрытие уже находится под натяжением, последний кусок будет легче рассчитать. Измерьте ширину на разной высоте, затем вырежьте последнюю полоску, чтобы пришить ее к чехлу.

Отверстия: Если вы планируете добавить окна и вентиляционные отверстия, сначала установите крышку, а затем вырежьте области. Таким образом, вы будете уверены, что ваш проем будет там, где вы этого хотите, избегая того, чтобы окно было прямо над стойкой. Вероятнее всего, вам нужно будет пришить оконные створки, возможно, еще добавить молнии, а на месте вы этого не сделаете.



Будь общительным, делись!

Калькулятор нового геодезического купола и чертежи купола своими руками — ByExample.com

Прошлой весной мы построили собственную палатку с геодезическим куполом, включая самодельное покрытие купола, систему вентиляции и дождевик. Мы разместили планы строительства, схемы покрытия геодезических куполов, а также наш предпочтительный метод сборки купола. Мы также взяли формулы геодезического купола и создали калькулятор, чтобы помочь тем из вас, кто планирует построить свой собственный купол.

Калькулятор геодезического купола

Калькулятор формулы купола своими руками

Наш калькулятор геодезических куполов рассчитает длину и количество стоек для геодезических куполов 2V, 3V и 4V на основе указанного радиуса. Он автоматизирует расчет формул геодезического купола для упрощения планирования.

Схемы и схемы куполов

Как построить геодезический купол — планы строительства

Эта статья основана на нашем собственном проекте строительства купола и предлагает планы геодезических куполов, схемы покрытия купола и калькулятор для упрощения формул геодезических куполов. Здесь есть советы по изготовлению геодезической купольной палатки своими руками, информация о геодезических конструкциях, а также комментарии по проживанию в купольном доме.

Наше самодельное покрытие для геодезического купола

Мы также спроектировали и построили собственное покрытие геодезического купола, подходящее по форме. В этой статье рассказывается, как мы изготавливали покрытие купола по индивидуальному заказу с использованием серебряного брезента и винилового цемента.

Выкройки для изготовления покрытия геодезического купола

Прочтите и загрузите шаблоны для изготовления собственного покрытия геодезического купола, подходящего по форме, для купола 8 футов 7 дюймов 2V. Наш индивидуальный дизайн крышки купола предлагает систему вентиляции, а также дождевик.

Как собрать геодезический купол

Пошаговое руководство по строительству геодезического купола из стальных труб (EMT). После долгих экспериментов мы остановились на этой процедуре как на предпочтительном методе сборки геодезического купола.

Сравнение геодезических куполов

Разница между геодезическими куполами 2В, 3В и 4В

В процессе построения нашей палатки с геодезическим куполом мы использовали формулы купола для создания геодезического купола 2V. Эти диаграммы иллюстрируют различия между геодезическими куполами 2V, 3V и 4V.

Фотографии конструкции купола

Фотографии строительства геодезического купола

Мы сделали каркас геодезического купола внутри небольшого трейлера. Это фотографии процесса строительства купола.

Фотографии обложки геодезического купола

Сделать покрытие для нашего геодезического купола было немного сложнее, и нам нужно было больше места, чтобы расстелить брезент. Некоторые из этих фотографий были сделаны в местном общественном центре, где мы разрезали брезент.

Преимущества палатки с геодезическим куполом

Палатки с геодезическим куполом обеспечивают отличную защиту от ветра и солнца. Если вы планируете разбить лагерь в пустыне, вы можете подумать о строительстве собственного геодезического купола. Купольные конструкции по своей природе прочны и могут выдерживать значительный вес, особенно если они построены из стальных ЭМТ (электрических металлических труб).
