Вальмовая крыша стропильная — как рассчитать и сделать своими руками / Разное / Публикации / Строим Домик

Вальмовая крыша – одна из разновидностей четырехскатной кровли, торцовые скаты которой имеют треугольную форму, а продольные скаты выполнены в виде трапеции. В этой статье мы расскажем, как самостоятельно рассчитать и построить такую крышу, какие материалы использовать и покажем наиболее частые ошибки, которые допускают при возведении каркаса.

Конструкция вальмовой крыши

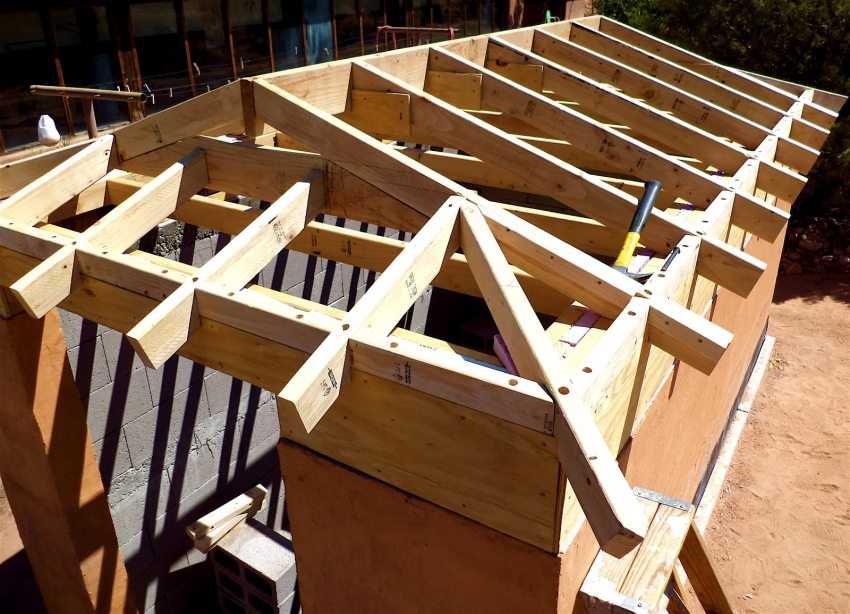

Вальмовая крыша стропильная

Для крепления всей конструкции к стенам дома используют мауэрлат – доску, прикрепленную к верхнему венцу или верхнему ряду кирпичей. Если под крышей нет потолка, то лаги (поперечные балки) крепят к стропильной системе выше мауэрлата, а для поддержки конька подпорки крепят к лагам. Если же мауэрлат закреплен поверх лаг потолка, то лаги и конек соединяют вертикальными стойками. Это обеспечивает жесткое крепление конька при любых конфигурациях крыши и потолка. Как и в двускатной крыше, несущая конструкция образована коньком и стропилами, соединенными мауэрлатом, лагами потолка или специальными затяжками, перемычками и распорками.

Как рассчитать вальмовую крышу

Как построить вальмовую крышу своими руками фото

При расчете вальмовой крыши определяют следующие параметры:

  • размеры;
  • площадь всех скатов;
  • длину свесов;
  • общую высоту крыши;
  • длину и толщину досок для различных элементов;
  • общее число досок;
  • количество, форму и расположение смотровых и слуховых окон;
  • количество и расположение системы водостоков.

Схема вальмовой крышы

Все необходимые для расчета вальмовой крыши формулы есть в школьном учебнике геометрии, ведь все ее элементы образуют треугольники и трапеции. Вот основные формулы, которые потребуются вам для расчета:

  1. Высота конька над мауэрлатом – h = 1/2В*tg?, где h – высота конька, В – ширина дома (длина торцовой стены), а ? – угол между лагами потолка и стропилом. Оптимальный угол составляет 45?, однако, допускается его изменение. При угле 45? высота конька равна половине ширины дома.
  2. Длина конькового прогона – Lк = L-В, где – длина прогона, L – длина дома, а В – ширина дома.
  3. Длина промежуточного стропила Lпст = , где Lпст – длина стропила, h – высота конька над мауэрлатом, Lсв – длина свеса.
  4. Длина углового стропила Lуг = , где Lпст – длина промежуточного стропила, а В – ширина дома.
  5. Площадь ската Sс = (Lк + Lсв)*hсв/2, где длина конькового прогона, Lсв длина крыши по свесам, hсв высота крыши от свеса до конька.
  6. Площадь вальмы (Sв = Нсв*h2)/2 где Всв – ширина дома по свесам, h2 – расстояние от свеса до конька.

Выбор материалов

Выбирая материалы для строительства вальмовой крыши необходимо ориентироваться на те же параметры, что и для любой другой двух и четырехскатной крыши. В первую очередь это жесткость и несущая способность балок, кроме того, важное значение имеют направление и сила ветра, температура зимой и количество осадков. Для большинства российских регионов, где средняя скорость ветра не превышает 5 метров в секунду, для домов площадью 20–40 квадратных метров стропильную систему, включая конек, строят из доски толщиной 25 мм и шириной 100–125 мм. Если же средняя скорость ветра выше, или больше размеры здания, то для строительства стропильной системы используют доску размерами 50х100 мм. Если же вы строите крышу большого дома в регионе с сильными ветрами, то для строительства каркаса необходимо использовать доску размерами от 50х150 до 50х200 мм.

Как и для строительства любых других крыш необходимо использовать высушенный до 14–16% влажности, это защитит конструкцию от перекоса. Доски изготавливают из древесины мягких хвойных пород – ели, сосны, пихты с небольшим количеством сучков. Если же сучок занимает больше четверти ширины доски, то доску можно использовать только для вертикальных подпорок. Кроме того, доски не должны иметь трещин, сколов, темных пятен, гнили и плесени. Также вам потребуются различные крепежные элементы и усилители, которые вы приобретете в ближайшем строительном магазине. Все крепежные элементы и усилители должны быть изготовлены из оцинкованной стали, если детали не покрыты цинкованием, то быстро покроются ржавчиной.

Подготовка к монтажу крыши

Закупив все материалы, приступайте к расчетам, чтобы определить длину основных элементов – конька, стропил, подпорок. Внимательно отнеситесь к углам стропил на стыке с коньком. В зависимости от способа крепления стропил к мауэрлату, подготовьте замки. Оптимальный способ крепления – создание замка, который позволит уложить 2/3 торца стропила на мауэрлат, оставшаяся 1/3 ширины послужит основой для крепления менее толстых досок свесов. Если вы строите крышу в регионе с сильными ветрами, то усилить крепление стропил к мауэрлату можно с помощью деревянных бобышек, подпирающих каждую доску стропил. Если мауэрлат еще не установлен на стены дома, то делайте потолок и крепите мауэрлат, после чего крепите на нем элементы замков для фиксации стропил. Оптимальное расстояние между стропилами зависит от ветровой нагрузки, кровельного покрытия, толщины досок обрешетки, количества снега выпадающего зимой, но в среднем составляет 60–90 см.

Монтаж крыши

Монтаж вальмовой крыши

Проведя все подготовительные мероприятия, разметьте местоположение конькового бруса и установите 2–4 вертикальные стойки (в зависимости от длины прогона) и закрепите на них конек. Обязательно используйте металлические усилители в форме уголков, без них собирать крышу сложней, да и ее жесткость будет меньше. Затем устанавливайте центральные и центральные промежуточные стропила, не забывая применять металлические усилители. Для соединения деревянных деталей между собой используйте гвозди или саморезы – первые проще в работе, но вторые обеспечивают более жесткую фиксацию, хотя и не могут заменить собой усилители.

Некоторые мастера придерживаются другого порядка – сначала устанавливают коньковый прогон, затем крепят к нему угловые стропила и лишь после этого устанавливают остальные элементы стропильной конструкции. Второй метод сложней в отношении монтажа, потому что требует более точных расчетов, зато позволяет сразу же сделать очень жесткую конструкцию, которую не сдует даже сильным ветром. Если вы планируете под крышей сделать мансарду, то необходимо перемычками и распорками очертить контуры комнаты. Перемычки и распорки будут выполнять функцию несущей конструкции стен и потолка, а также увеличат жесткость стропильной системы. Не забывайте устанавливать диагональные распорки, в том числе ветровые, которые сохранят крышу от складывания и расшатывания под ветровой нагрузкой.

Четырехскатная крыша своими руками, устройство

Если вы планируете установку слуховых и смотровых окон, то каркасы для них необходимо делать на этапе создания стропильной конструкции, это позволит обойтись без переделок во время настила кровли и установки самих окон. Врезая слуховые и смотровые окна в крышу, которую планируется утеплить, вы должны делать каркас с учетом типа и толщины утеплителя. После окончания сборки каркаса (стропильной системы) приступайте к созданию обрешетки. Для нее используйте доски толщиной 25 мм. Расстояние между досками определяйте исходя из типа кровли, скорости ветра и количества снега зимой. Не делайте расстояние между досками обрешетки больше 50 см, это сильно ослабит кровлю. Если вы решили стелить натуральную черепицу, то необходимо создавать сплошную обрешетку.

Проект вальмовой крыши дома своими руками

  • Главная
  • Виды кровли, крыши

Содержание статьи:

1. Учитываем нюансы проекта вальмовой крыши
2. Инструкция по монтажу

В отличие от других типов крыш, вальма имеет четыре ската разной конфигурации. При этом можно выделить шатровую разновидность вальмовой четырехскатной крыши. Однако ее скаты выполнены в треугольной форме. На такой кровле нет конька, так как существует единый коньковый узел. В него и сходятся все четыре плоскости кровли. Таким образом, вальма – это треугольные скаты с двух сторон крыши. При этом другие скаты выполняются в трапециевидной форме. Вальмовые крыши очень подходят для архитектурного стиля дома. Но необходимо помнить и о практических условиях для возведения.

Чаще всего вальмовые крыши можно встретить в местности с хорошим продуванием ветра. Данная кровля очень устойчива к таким нагрузкам, в отличие от обычной двускатной крыши. Внешний вид кровли всецело связан со стропильной системой вальмовой крыши. Скаты в форме трапеции обычно создают с помощью наклонных или висячих стропил. Вальма же потребует использование накосных стропил и нарожников.

В западной Европе (Дания) широкое распространение получили полувальмовые кровли. Рассмотрим две их разновидности:

  1. Первая – включает несколько фронтонов с торцов кровли. К их основанию плотно прилегают трапециевидные вальмы. Здесь же можно встретить слуховые окна на крыше. Это своего рода источник естественного освещения для чердака. При этом проект дома с вальмовой крышей может включать и помещение под мансарду.
  2. Вторая
    – включает скаты разной длины (вальмовая длина меньше, чем длина основных скатов). Отметим, что вальмы выполнены в виде треугольника. Под кровлей же можно встретить мансарду с основными скатами вместо боковых стен. Имеется и горизонтальный потолок. При этом окончания вальм и вертикальные боковые стены – в виде фронтонов.

Проектирование вальмовой крыши с четырьмя скатами подразумевает расчет ее конструктивных элементов и выбор покрытия для кровли. Вы можете также отдать на откуп расчет нагрузок. Этим занимаются проектные фирмы или экспертные бюро. Они же предоставят вам фото– и видеоматериалы проекта крыши вашего дома.

Учитываем нюансы проекта вальмовой крыши

  • Дом с шириной в 11 метров был оснащен вальмовой крышей с уклоном в 30 градусов. При возведении крыши не планируется использовать стойки и подкосы. Потолки должны быть не менее 2,9 метра в высоту. Крыша должна быть не только устойчивой, но и не загроможденной различными элементами. Для этого строители установили висячие стропильные фермы. Каждая из них имеет три ригеля и столько же боковых прогонов на каждом скате кровли. Ригели нужны для того, чтобы надежно укрепить мансардные пол и потолок. При этом висячая стропильная ферма имеет две зоны: теплую и холодную. Чтобы холодная зона постоянно проветривалась – используются перепускные решетки вентиляции BRAAS. Их сразу же устанавливают между нахлестами диффузионной мембраны.
  • Для монтажа и обустройства стропильной системы понадобятся пиломатериалы с различными сечениями. Они, в свою очередь, не должны содержать трещины и грибковые налеты, а также должны соответствовать геометрическим и линейным пропорциям. Перед монтажом пиломатериалы обрабатываются защитой с помощью антисептических материалов.
    Стропильные фермы опираются на мауэрлат, который, в свою очередь, будет закреплен на шпильки М12. Каждая шпилька имеет металлическую пластину из 2-миллиметровой стали. В размерах пластины составляют 15х15 сантиметров. Шпильки закладываются на глубину в 0,5 метра. Контроль выкладки мауэрлата осуществляется оптическим нивелиром. Гидроизоляционный материал – битум.
  • Рассчитав коньковый прогон, мы пришли к выводу, что размеры сечения должны составлять 250х40 миллиметров. При этом его можно делать как цельным, так и составным. Во втором случае между досок прокладывается слой в 3 миллиметра вспененного полиэтилена. Под коньковым прогоном обычно устанавливают доски, выполняющие функции затяжки.
  • Свесы крыши располагаются на расстоянии 1,2 метра. В этих условиях конструкционная схема должна иметь в наличии фронтальные прогоны. Их изготовили из доски с аналогичным прогону сечением. Фронтальные прогоны выпускаются в самой мансарде. Для этого разбирается часть кирпичной кладки под мауэрлатом.
    При крепеже прогонов к стропильным ногам учитывалось двойное расстояние между рядами. Для крепежа использовались бруски с сечением 4х4 сантиметра.
  • Проекты домов с вальмовой крышей показали расчет площади сечения накосных стропил. Для их создания понадобились две доски 250х40 с прокладкой из вспененного полиэтилена. Прокладка нужна для обеспечения несущей способности. Она также предотвращает образование, так называемых, «холодных» мостиков. Для крепежа нарожников к накосным стропилам применялись шпильки М14 (подробнее: «Расчет вальмовой крыши: конструкция»).

Инструкция по монтажу

  • Первым делом нужно уложить мауэрлат. Это брус или бревно, уложенное сверху по периметру наружной стены. Разместите их на фронтоны и парапет дома.
  • После этого устанавливается 7-метровый коньковый прогон. Для такой работы понадобятся временные стойки, на которые и укладывается данный элемент. Далее прогон сшивается с помощью двух деревянных накладок.
    Параллельно можно начинать сборку стропильных ферм с последующим закреплением на коньковом прогоне. Также устанавливаются ригели с нижней и верхней стороны. Для расчета площади сечения ригелей должны учитываться растягивающие и изгибающие усилия. Первые передаются от стропильных ног, а вторые – от пола и потолка. Стандартное сечение доски ригелей должно составлять 240х40 миллиметров. Эти элементы используются для конькового прогона и накосных стропил. При этом стропильная доска обычно имеет длину в 6, 9 погонных метров. Для сшивания досок используется шахматный порядок. Помимо ригелей, на деревянных фермах устанавливают вертикальные бабки в 5,5 погонных метров от затяжки до ригеля.
  • Для постройки вальм, уприте накосные стропила в коньковый прогон. Рекомендуем использовать два разных способа: для левой вальмы используются две деревянные накладки. Они нужны для соединения центральной стропильной ноги с коньком. Параллельно с этим нужно сделать составной центральную стропильную ногу правой вальмы. При этом коньковый прогон должен быть установлен внутри.
  • В последнюю очередь осуществляется монтаж слухового окна. Чертеж вальмовой крыши предусматривал наличие двускатного декоративного элемента. Нижний ригель выполняет функции конькового прогона для окна. После установки нарожников, можно приступать к установке фронтальных составных прогонов. В качестве материала лучше всего использовать доску. Не забывайте о прокладке из вспененного полиэтилена.
  • Перед началом работ нужно решить, как соорудить вальмовую крышу наибольшей устойчивости. Напомним, что дом расположен на довольно ветреной местности. В качестве дополнительной защиты выступают консольные прогоны, скрепляющие все стропильные фермы друг с другом. Для этого необходимо взять доску с сечением 150х25 миллиметров. Установив консольные прогоны, можно демонтировать временные стойки для конькового прогона.

Схема вальмовой крыши из металлочерепицы – для обеспечения карнизного свеса, на стропильные фермы устанавливаются кобылки. Их необходимо закрепить в центре составных стропильных ног. Нарезка черепицы – в форме картин по длине ската. Затем ее крепят на обрешетку, которая заранее укладывается поверх стропильных ног.

Таким образом, возведение вальмовой кровли – отнюдь не легкий процесс. Мало приобрести необходимый материал и рабочие инструменты. Нужно еще и владеть основными навыками столярных и строительных работ. Поэтому лучше всего доверить эту процедуру специалистам. Помните, что если вы живете в местности с сильным продуванием ветров – то рекомендуем установить именно вальмовую крышу. Прочитайте также статью: «Конструкция вальмовой крыши: стропильная система».



Планы строительства беседки с вальмовой крышей 14′ X 16′ Идеально подходит для

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

  • Нажмите, чтобы увеличить

5379 продаж |

4,5 из 5 звезд

€24,46

Загрузка

Включен НДС

Внесен в список 29 ноября 2022 г.

30 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

Товар на продажу…

не ручной работы

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.

Защита вальмовой крыши: плюсы и минусы конструкции вальмовой крыши

27 мая 2019 г. | Без категории

Если вы строите или покупаете дом, крыша является одним из наиболее важных аспектов, которые следует учитывать. Хорошо сконструированная крыша защищает от дождя, солнца и мусора, а также помогает контролировать микроклимат в вашем доме.

Возможно, вы слышали о вальмовых крышах. Но что такое вальмовая крыша и почему стоит задуматься о ее выборе?

Что такое вальмовая крыша?

Проще говоря, вальмовая крыша спроектирована таким образом, что все ее четыре стороны имеют наклон вниз. Они одинаковой длины и встречаются на высоте крыши. Две стороны треугольники, а две другие трапеции.

Помимо двускатных крыш, это, пожалуй, самый распространенный вид крыш в жилых домах. Их часто сравнивают друг с другом, но они созданы для разных целей.

Плюсы вальмовой крыши

Вальмовые крыши имеют несколько преимуществ, которые привлекут любого строителя. Если это в вашем бюджете, вы почти всегда должны идти на один.

Главный плюс шатровой крыши — устойчивость. Из-за относительно пологой конструкции крыша имеет меньшее сопротивление ветру, чем двускатная крыша. Дома в районах с большим количеством ураганов лучше использовать с модными конструкциями.

Эти крыши также снижают риск протечек, потому что нет мест, где может скапливаться вода. Дождь легко скатывается с вальмовой крыши. Снег также с трудом прилипает по той же причине.

Из-за повышенной безопасности в неблагоприятных погодных условиях вальмовые крыши также помогают уменьшить страховку домовладельцев. Государства, которые находятся в постоянной опасности из-за ветров, могут предлагать страховые кредиты для шатровых крыш из-за того, насколько хорошо они переносят ураганы.

Вальмовые крыши также позволяют добавлять слуховые окна. Мансардные окна могут добавить дополнительное полезное пространство в ваш дом и позволяют использовать чердак в качестве крыши. Слуховые окна, построенные на вальмовых крышах, также построены, чтобы уменьшить ущерб от ветра.

Шатровые крыши прочны, устойчивы к ветру и эстетичны. Благодаря этим преимуществам вальмовые крыши практичны и востребованы в любом штате и климате.

Минусы вальмовой крыши

Хотя есть много веских причин для выбора вальмовой крыши, не все идеально. Есть некоторые недостатки в том, чтобы построить этот тип крыши на вашем доме.

Самой большой проблемой для многих людей с вальмовыми крышами является стоимость. Из-за структуры строительство относительно сложно.

Для изготовления шатровой крыши требуется больше материала, чем для крыши некоторых других форм. Им также нужны специальные структурные опоры, чтобы придать им устойчивость, которая отличает их от других. Больше материала означает больше затрат для строителя.

Несмотря на то, что они устойчивы к протечкам из-за скопления воды на их поверхности, каркас вальмовой крыши открыт для других утечек.
