Основы проектирования, монтажа и эксплуатации системы вентиляции в частном доме

Вентиляция является обязательным элементом каждого частного дома и, планируя строительство, владелец будущего жилья должен сразу создавать и проект вентилирования. Наличие проекта вентиляции дома необходимо не только потому, что такие требования выдвигают проверяющие инстанции, но прежде всего для обеспечения благоприятного и комфортного микроклимата себе и членам своей семьи. Сложно переоценить всю важность данного мероприятия.
Только грамотное проектирование и монтаж вентиляции способны обеспечить реальную эффективную систему постоянного вентилирования, гарантируя тем самым жильцам дома хорошее самочувствие и комфортное проживание.

Основы организации вентилирования в частном доме

Примерно на этапе установки фундамента дома, приступают и к созданию будущей системы вентилирования, и при этом важно учитывать назначение будущих помещений. Так, для кухни, бассейна и ванных комнат вытяжная и приточная вентиляция должна быть более мощной, чем в помещениях спален, гостиных или детских. Цель создания системы вентилирования – обеспечить нужное количество свежего воздуха по определенным расчетам, ориентируясь на общепринятые нормы, чтобы организм человека, находящегося в помещении длительное время функционировал нормально.
Можно организовать систему надлежащего вентилирования и в старых домах, в которых оно происходит в недостаточной мере. Такие мероприятия будут осуществляться с некоторыми сложностями, но проект улучшения вентилирования вполне возможен, и даже необходим.

Определить тип системы вентилирования помогут правильно проведенные расчеты:

Естественная вентиляция (не произвольная, но организованная с расчетами). Проектирование вентиляции естественного типа предполагает определение количества, площади и мест размещения специальных вентиляционных отверстий, которые будут обеспечивать отток отработанного воздуха в вентиляционные шахты. Приток обеспечивается через щели в проемах. Работа естественной вентиляции основана на принципе движения вверх теплого воздухопотока, тогда как холодный воздух его вытесняет снизу. Так обеспечивается циркуляция воздуха в помещении и если кратность достаточна, то принудительного типа вентилирования не нужно;
Принудительная вентиляция. Основана на том же принципе, что и естественная, но проект уже предполагает установку нагнетательных вентиляторов с целью обеспечить нужное давление, скорость воздухопотока и разницу температур. Мощность оборудования (простые стенные или оконные клапаны, а также вытяжные и приточные приборы) определяется в зависимости от того насколько нужно увеличить кратность воздухообмена в помещении;

Смешанный тип вентилирования. Объединяет в себе, в зависимости от индивидуальных потребностей помещения, две описанные выше разновидности вентиляции. Проект содержит информацию и расчеты всех каналов и оборудования.

Сегодня приходится все чаще проектировать для частных домов индивидуальные системы вентилирования с принудительным притоком. Связано это с массовым использованием герметичных стеклопакетов для оконных проемов и плотно прилегающих дверей, которые помогают сохранять тепло в доме, но одновременно создают проблемы с естественной вентиляцией. Нередко вентиляция объединена в общую систему с кондиционированием и обогревом (рекуперация).

Проектирование приточной системы вентилирования

В расчетах проекта приточного вентилирования частного дома должны учитываться следующие характеристики:

индивидуальные особенности строения, технические параметры каждой комнаты, включая подвальное и чердачное помещение;
общая площадь помещений дома;
назначение каждого помещения дома для расчета необходимой мощности притока и вытяжки;
расчет показателей по цикличности воздухообмена, скорости потока воздуха;
количество людей, проживающих в доме.

Обязательно проектирование приточной вентиляции указывает точные маршруты воздуховодов, места установки вентиляционного оборудования, их тип и мощность. Рассчитывается и не менее важный для комфортного проживания и жизнедеятельности людей показатель, чем само вентилирование, — шумовой эффект работы приточно-вытяжной системы. Шум возникает при работе вентиляторов конденсаторов в холодильном блоке (40% и 22% от общего шума соответственно), а также от работы другого оборудования и воздухопотока в шахтах. Проект должен предусмотреть и мероприятия шумопоглощения при работе системы.

Соответствие системы приточного и вытяжного вентилирования установленным нормам регламентируют СНиП (41-01-2003).

Стоимость проектирования и нюансы обслуживания вентиляционной системы

Стоимость проектирования и монтажа вентиляции дома в полной мере зависит от площади всех помещений и сложности монтажных работ. Цена формируется чаще с привязкой к метру квадратному прокладки разводных каналов, а ценовая вилка может сильно колебаться в зависимости от типа производимых работ и профессионализма подрядчика.
При создании проекта вентиляции и кондиционирования учитывается дальнейшие условия ее эксплуатации, техническое обслуживание, включающее профилактические осмотры, чистку воздуховодов, а иногда и их дезинфекцию, замену фильтрующих прокладок и др.
Когда система не работает в той мере продуктивно, как должна согласно проекту, проверяется также герметичность вентиляционных шахт. В процессе эксплуатации система может требовать и ремонта, в том числе и по причине ее постоянной перегрузки (неправильные расчеты и ошибки проектирования могут стать причинами нехватки мощности оборудования системы, вследствие неправильной эксплуатации).
Все работы по ремонту и обслуживанию системы должны производиться специалистами, а самостоятельное вмешательство в работу системы может явиться причиной отказа сервисной службы в предоставлении бесплатных услуг по гарантии.

Возможно вам будет интересно:

Расчет компенсационной емкости частного бассейна

Накопительная емкость служит для кратковременного приема воды, вытесняемой купающимися из плавательного бассейна. Одновременно с этим через накопительный бак проходит вода, выносимая из чаши по причине образования волн. Это количество жидкости, особенно…

Подробнее

Правильный расчет систем воздухообмена

Все помещения, в которых постоянно находятся люди, должны быть оборудованы системами активного воздухообмена. В зависимости от профиля использования здания и тех работ, которые будут в нем производиться, делают расчет необходимого объема воздухообмена. Расчет…

Подробнее

Системы отопления. Проектирование

Проектирование отопления, первый шаг к созданию системы отопления вашего дома или другого помещения. Проектирование отопления частного доманеобходимо для качественного монтажа всей системы, а в дальнейшем беспроблемной эксплуатации. Различные нюансы,…

Подробнее

Как сделать вентиляцию в частном доме

Максимально комфортное проживание в собственном доме возможно только после проведения качественных ремонтных работ. Отдельное внимание при обустройстве дома важно уделить обустройству качественной вентиляции. Она будет способствовать поступлению с улицы свежего воздуха, предотвратит сквозняки, и попадание уличной пыли во внутрь.

В этой статье приведено несколько действенных способов, как сделать вентиляцию в частном доме. Выбрав для себя наиболее удобный метод, будет проще провести ремонтные работы на уровне.

Естественная вентиляция

Довольно распространенной в домах и коттеджах является естественная вентиляция. Кислород при этом типе воздухообмена поступает, благодаря разнице температур воздуха на улице и в доме. Такой тип вентиляции очень дешевый и легко монтируется.

Рационально использовать естественную вентиляцию непросто, из-за современной герметизации дома, которая направлена на сохранение тепла в помещении. Летом воздухообмен становится достаточно слабым или вовсе исчезает, так как на улице в это время года преобладает высокая температура. В зимнее время тяга чересчур большая, в результате чего в доме появляются сквозняки.

Естественная вентиляция не сможет гарантировать качественное поступление свежего воздуха в мансарду. Маленькая высота вентиляционных каналов и слишком маленькая тяга являются тому главной причиной. Монтаж приточных клапанов — это обязательный шаг для обеспечения качественной вентиляции. Они устанавливаются в оконные рамы или в стенки.

Самостоятельно обустроить естественную вентиляцию в ванной, на кухне, а также в туалете не так просто. Приточный клапан станет причиной появления в доме сквозняков, а также пыли с улицы.

Виды вентиляции

Современные дома все чаще оборудуют системой принудительной вентиляции. В отличие от естественной вентиляции подобный вариант поступления кислорода в дом считается наиболее эффективным. Выделяют такие разновидности принудительной вентиляции как:

приточно-вытяжная. Приток и удаление воздуха происходит принудительно;

вытяжная вентиляция. Воздух удаляется принудительно, а приток свежих воздушных потоков происходит естественным способом.

По техническим особенностям вентиляция делится на местную и централизованную. В первом случае вентиляторы устанавливаются в каждой комнате. При монтаже централизованной вентиляции – вентиляторы собираются в едином блоке, а вентиляционные трубы дополнительной разводятся по комнатам.

Любое помещение оборудуется или же вытяжным, или же приточным каналом. В редких случаях одновременно устанавливают оба канала. Приточная вентиляция устанавливается во всех помещениях кроме котельной, так как это пожаронебезопасно. Заниматься проектированием вентиляционных систем обязан специалист. В подобном случае система будет максимально безопасной для жителей дома.

Советы при установке

В процессе монтажа вентиляционной системы важно придерживаться нескольких рекомендаций:

Выполнить правильный расчет объема воздухообмена. Важно понять, какое количество приточного воздуха отвечает санитарным нормам.
Правильно выбрать канал и воздуховод. Именно они отвечают за комфортное проживание в доме.
Подобрать подходящий тип вентиляционной системы.

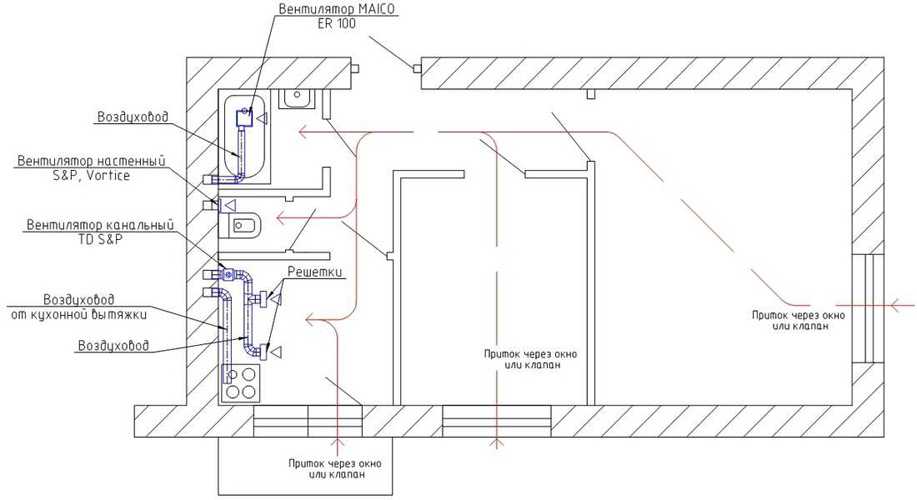

Начертить корректную схему вентканалов.
Подобрать подходящее место для монтажа оборудования.

Определить основные места забора и вывода воздуха.
Обустроить систему вентиляции.

Как спроектировать вентиляционную систему?

Тем, кто еще не знает, как правильно сделать вентиляцию в частном доме с самого начала следует изучить несколько советов. Рекомендуется выбрать воздуховоды прямоугольной или же круглой формы. Прямоугольные воздуховоды помогут сэкономить место в доме. Круглые воздуховоды работают мощнее и проще устанавливаются. Их актуально выбрать, если межстенное пространство позволяет провести монтаж.

Лучше всего вытяжные каналы монтировать в центральной области особняка. В подобном случае воздуховоды будут располагаться в тепле. Благодаря этой особенности в зимнее время тяга только усилится.

Если сделать каналы длиннее по форме, а также шире, то тяга будет максимально мощной.

Отдав предпочтение круглым воздуховодам, стоит обратить внимание на жесткие трубы. По ним воздух будет передвигаться практически бесшумно и с меньшим сопротивлением. При выборе гофрированных труб монтаж будет максимально простым.

Вытяжные воздуховоды должны быть одного диаметра. Выполнить максимально плавный переход важно в случае, когда были выбраны трубы разного диаметра. Желательно, чтобы угол отклонения не превышал 30 градусов.

Вытяжные трубы должны находиться минимально над крышей дома не менее чем на 50 см. Подобное решение увеличит силу тяги. Поворотов каналов в вентиляции должно быть немного. При каждом повороте воздухообмен снижается.

Рекомендуется выполнять все соединения в середине системы воздуховодов максимально ровно. При возможных неровностях в середине проема тяга лишь ухудшится.

Важно: обязательно надо проводить вентиляцию на этапе строительства дома. Если устанавливать вентиляцию в уже готовом доме, то она не будет настолько эффективна.

Знак хорошая вентиляция заключается в том, что вы этого не замечаете. Система вентиляции, которая работает незаметно требует тщательного проектирования, которое включает в себя внимание характеристикам здания, пользователям и цели использования. Хороший вентиляция бесшумная, потребляет мало энергии и сохраняет воздух в помещении свежий во всех ситуациях.

Строительство дом – это строго регламентированный процесс. По землепользованию и застройке действует, если вы начинаете строительный проект, вы должны позаботиться о проектировании и строительство здания в соответствии с разрешением на строительство и соответствующие нормы и правила. Строитель должен иметь достаточную квалификацию и компетентные люди для реализации проекта. В связи с этим приходится нанимать главный проектировщик, отвечающий за систему вентиляции дома, например.

Однако, хорошо, если каждый строитель и ремонтник сам знает множество факторов Это необходимо учитывать при установке вентиляции. Финский общество качества воздуха и климата в помещениях (www.sisäilmayhdistys.fi) рекомендует что вы записываете целевые показатели качества воздуха в помещении в проектной документации по консультационные руководства, такие как Классификация внутренней среды 2008 г.

Когда вы выбрать вентиляционную установку, важно выбрать размер установки для соответствовать потребностям. В нормальных условиях вентиляционная установка должна иметь возможность меняйте расчетный объем воздуха один раз в два часа примерно на половинной мощности. Этот гарантирует, что при необходимости можно усилить вентиляцию. В целях экономии энергии он также хорошо, если вентиляцию можно легко уменьшить, когда жилище пустует.

Это разумно отрегулировать вентиляцию по мере необходимости, чтобы система потребляла как как можно меньше энергии. Если вентиляция работает все время одновременно мощности, она иногда недостаточна, а иногда слишком высока. Много варианты управления вентиляцией, от ручной регулировки до полностью автоматической вентиляция. Датчики влажности и углекислого газа обеспечивают интеллектуальное дома/в гостях/усиленная автоматизация: количество вентиляции регулируется в зависимости от качество воздуха или текущая влажность и нагрузка по углекислому газу.

Наиболее Важной характеристикой вентиляционной установки является ее способность рекуперации тепла. Относится к способности агрегата нагревать воздух, поступающий вместе с теплом. из извлеченного воздуха. Это означает, что для нагрева требуется меньше энергии. холодного наружного воздуха.

Лучший мерой мощности рекуперации тепла является годовой КПД. Годовая эффективность оказывает большое влияние на показатель первичной энергии и фактическую энергию потребление. Годовой КПД вентиляционной установки можно рассчитать по формуле с помощью калькулятора годовой эффективности, предоставленного производителем.

вентиляционная установка должна располагаться в помещении, в теплом помещении с температурой не менее +10 °С. Расположение Вентиляционная установка хороша, когда ее звук не мешает и ее обслуживание легкий. Нехорошо менять грязные фильтры в гардеробной, т.к. экземпляр. Более того, поскольку эффективные ячейки рекуперации тепла большие, необходимо место для их отсоединения для очистки.

А техническое помещение, теплая кладовая или подсобное помещение — хорошие места. Из-за мешающие звуки, устройство нельзя закреплять на стене рядом со спальней или Жилая площадь. При выборе места также следует обратить внимание на тот факт, что устройство имеет много электрических соединений, а также водяной конденсат приходится сливать.

Это рекомендуется строить вентиляционные каналы как можно короче; длинный и сложная система воздуховодов стоит дорого и имеет неприятные последствия с точки зрения SFP и уровня звука обеспокоены. Хорошо, если воздуховод можно установить в теплых помещениях. в помещении. Подвески, межэтажные перекрытия, ограждения и перегородки обеспечивают хорошие маршруты для вентиляционных каналов. Если все воздуховоды находятся внутри пароизоляции, нет необходимости их термически изолировать, как нет и ненужных отверстия в пароизоляции.

Из-за комфорт проживания, важно также обратить внимание на ослабление звука воздуховода. Даже если уровень звука соответствует регламентированному уровню, его можно например, в спальне. Стоит реализовать звук шумоизоляция воздуховодов с помощью глушителей, расположенных в воздуховодах. В некоторых типы блоков, звукоизоляция может быть реализована с помощью глушителя в блок в сочетании с глушителями воздуховода, если это необходимо. Кроме того, целесообразно сделать уверен, что звук не может распространяться в конструкциях из технического помещения в спальни, например.

A свежий воздушная решетка, расположенная на стене или под карнизом, должна располагаться на охладителе сторону дома, чтобы солнце не слишком нагревало воздух, поступающий в летом. Кроме того, приточный воздух не должен поступать в помещение в месте, недалеко от пыльной улицы. Вытяжной воздух направляется на крышу или от стены к снаружи, если это разрешено местным строительным надзором.

Для подачи воздуха в циркулировать по всему жилищу, необходимы подходящие пути циркуляции. Один Способ обеспечить это — не иметь порогов под дверями. Кроме того, вы можете сделать вентиляционные отверстия в дверях или стенах. Механическая подача/вытяжка воздуха вентиляция не мешает открывать окна или проветривать окна. Если вентиляция спланирована должным образом, нет необходимости оконная вентиляция, так как установка подает в жилые помещения чистый отфильтрованный воздух номера. Наилучшее качество воздуха в жилых помещениях обеспечивается ведущими поставщиками воздуха в самые чистые помещения, например спальни в жилых домах. Оттуда течет на кухню и влажные помещения и выходит наружу через выпускные отверстия, расположенные в последних упомянутых помещениях.

Когда Вентиляционная система покупается, всегда необходимо согласовывать с поставщиком при корректировках системы. Правильное выполнение вентиляции также включает в себя руководство и информацию о рабочей скорости устройства для того, чтобы для обеспечения достаточной вентиляции в различных ситуациях.

Проверить чистоту вентиляционной установки с интервалом от 3 до 6 месяцев. Если нужно, очистите или замените фильтры и удалите другой мусор и грязь. В течение время, вы научитесь знать интервал обслуживания, требуемый блоком, но многие модели также имеют напоминание о техническом обслуживании. Фильтры необходимо заменить/почистить. весной и осенью, но менять их нужно не реже одного раза в год. потребность в техническом обслуживании зависит от жилой среды.

Вентиляция необходима для удаления загрязняющих веществ, таких как избыточная влага, летучие органические соединения (ЛОС) и двуокись углерода (CO ₂ ), из внутренней среды здания. Эти загрязняющие вещества возникают в результате деятельности по дому, такой как приготовление пищи, уборка и отопление, а также в результате деятельности человека, такой как курение.

Имеются веские доказательства того, что существующие дома плохо вентилируются. В 2018/19 году компания BRANZ в партнерстве со Stats NZ разработала экспериментальное обследование жилья. Оценщики посетили 832 дома и среди прочего оценили наличие плесени. Они обнаружили участки плесени средней или сильной степени (размером с лист бумаги формата А4 или больше) в 28% ванных комнат, 19% жилых площадей и 35% спален всех посещенных домов.

Целевое значение герметичности 3 ач при 50 Па обеспечивает очень низкую среднюю скорость инфильтрации. (Для испытаний выбрано давление 50 Па, потому что оно намного выше, чем нормальные перепады давления, естественно создаваемые ветром и температурой, поэтому влияние на измерение этих фоновых давлений уменьшается.)

В большинстве новозеландских домов пассивной вентиляции будет достаточно для удовлетворения большинства требований к контролю температуры и качеству воздуха, если она тщательно спроектирована и используется в сочетании с локальными системами вытяжки, такими как вытяжки и вытяжные вентиляторы для ванных комнат, для удаления влаги и загрязняющие вещества.

Открытие окон может уменьшить избыточную влажность в помещении при условии, что помещение отапливается и жильцы не забывают делать это каждый день. Выходящая на север комната в испытательном доме BRANZ кондиционировалась при относительной влажности 70% (при нагреве до постоянной температуры) с закрытой внутренней дверью. Окно открывали по утрам подряд в 8 утра на разную ширину в зависимости от внешней температуры и влажности. Наиболее эффективным был случай, когда окно было открыто на 300 мм в течение 1015 минут, абсолютная влажность воздуха снизилась на 14%.

Даже после часа без отопления температура воздуха в помещении не упала до наружного уровня. Поскольку воздух имеет низкую теплоемкость, стоимость повторного нагрева воздуха в помещении до рекомендуемого минимума 18°C была низкой.

В помещении с избыточной влажностью и недостаточным отоплением может потребоваться больше времени для проветривания. БРАНЦ обнаружил, что в современном доме, страдающем от образования конденсата на окнах с двойным остеклением, необходимо открывать окна два раза в день в течение 23 недель, чтобы снизить внутреннюю влажность до приемлемого уровня. В основном это было связано с влажностью, хранившейся в подкладках или мебели. Затем уровень влажности можно было поддерживать, просто открывая окна по утрам.

Пассивная вентиляция для охлаждения летом должна уравновешиваться ограничением притока воздуха зимой, чтобы можно было поддерживать минимальные потребности в свежем воздухе, не вызывая сквозняков или чрезмерных потерь тепла.

Пассивная вентиляция сама по себе не обеспечивает достаточного воздухообмена для удаления влаги из влажных помещений, таких как ванные комнаты, кухни и прачечные. На самом деле, Приемлемое решение G4/AS1 включает комментарий: В рамках этого приемлемого решения естественная вентиляция сама по себе недостаточна для удаления влаги, образующейся на варочных панелях, в душевых и ванных комнатах. В таких ситуациях для удаления влаги необходима система вытяжки воздуха или другая форма активной вентиляции. 9В июне 2019 года в стандарт 0003

G4/AS1 были внесены поправки с добавлением вытяжных вентиляторов в качестве соответствующего способа вентиляции ванных комнат и кухонь, чтобы владельцам было легче соблюдать новые стандарты здорового дома (см. ниже). В новом 4-м издании G4/AS1, вступившем в силу 27 июня 2019 г., говорится:

1.3.3 Помещения бытовых и жилых помещений, в которых имеются варочные панели, душевые и ванные, должны быть оборудованы механическими вытяжными вентиляторами для удаления влаги, создаваемой этими устройствами. Механические вытяжные вентиляторы (включая сопутствующие воздуховоды) должны иметь производительность не менее:

50 л/с для варочных панелей. делают пассивное решение нежизнеспособным.Системы рекуперации тепла, в частности, требуют очень герметичных зданий и обучения пользователей для эффективной работы.
Подробнее см. активная вентиляция.
Минимальные требования строительных норм и правил
Пассивная вентиляция должна соответствовать требованиям Строительного кодекса, пункт G4 «Вентиляция». Это включает в себя обеспечение того, чтобы помещения внутри зданий имели достаточную вентиляцию для их предполагаемого использования и проживания, достаточное количество свежего воздуха и средства для удаления влаги, продуктов сгорания и других переносимых по воздуху загрязнителей.
Приемлемое решение G4/AS1 обеспечивает средства демонстрации соответствия, в том числе для большинства зданий, что в жилых помещениях чистая открываемая площадь окон и других проемов должна составлять не менее 5% площади пола. (Показатель 5% не может использоваться для демонстрации соответствия, если бытовые единицы и жилые единицы имеют только одну внешнюю стену с открывающимися окнами, например, некоторые квартиры, отели и мотели).
G4/AS1 также обеспечивает соответствие требованиям по удалению влаги и загрязнений из кухонь, ванных комнат и прачечных с использованием активной вентиляции.
Безопасность и другие вопросы пассивной вентиляции
Конструктивные решения по естественной вентиляции могут создавать другие проблемы, такие как:
проблемы безопасности и защиты
проникновение шума и пыли снаружи через отверстия
сквозняки
эстетическое воздействие.
Эти вопросы должны решаться в рамках общего проекта здания.
Сквозняки и потери тепла
Недавнее исследование в Новой Зеландии показало, что даже в новых домах, отвечающих требованиям Строительного кодекса, сквозняки могут снизить температуру до некомфортного уровня.
Городской совет Веллингтона построил жилой комплекс, завершенный в 2015 году, где 27 квартир с одной спальней были остеклены и утеплены. Тем не менее, арендаторы сказали, что в квартирах было холодно зимой.
Департамент общественного здравоохранения Университета Отаго в Веллингтоне изучил проблему. Выяснилось, что виноваты сквозняки. Выяснилось также, что крепление уплотнительных полос к дверям помогло устранить сквозняки и сделать квартиры в среднем на 1,36°С теплее.
Стандарты здоровых домов
В стандартах здоровых домов есть особые требования к вентиляции и защите от сквозняков для арендуемого жилья. В гостиной, столовой, кухне и спальнях должны быть открывающиеся окна. Владельцы арендуемой недвижимости также должны заделывать любые ненужные щели или дыры в стенах, потолках, окнах, полах и дверях, вызывающие заметные сквозняки. Все неиспользуемые дымоходы и камины должны быть заблокированы.
