06.07.2022 Ремонтостроитель Все статьи, Электрика

Чем привлекательна идея постройки деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

Отсутствие кабель-каналов на стенах, пагубно влияющих на внешний вид помещения и значительно затрудняющих процесс нанесения обоев.
Минимизация риска механических повреждений кабелей и проводов электропроводки.
Возможность замены кабеля, уложенного в трубе.
Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ и соответствия ГОСТ Р50572 1-93. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства электрики деревянного дома специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве , а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости, толщина ее стенок должна соответствовать сечению токопроводящих жил. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить замер сопротивления изоляции. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «НГ». К примеру, ВВГнг-п. Импортным аналогом является кабель NYM.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения в стены изолирующих труб в стены потребуется сверление, как горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют кабель NYM, разработанный в Германии, с трехслойной изоляцией из негорючего материала. Оболочка настолько прочна, что допускает укладку без ПВХ-гофры.

Домашняя электросеть должна иметь систему изоляции типа TN-S или TN-C-S, которые дают возможность заземлить металлические трубы, лотки, короба и коробки.

Электрохозяйство дома лучше оборудовать дифференциальными автоматами, обеспечивающими защиту от токов короткого замыкания, а также обладающими функциями УЗО.

Использование медных труб обойдется гораздо дороже, но их гораздо легче выгибать и задавать нужный профиль. В зависимости от обстановки можно использовать сочетание скрытой проводки с открытой.

Напоследок рекомендуем просмотреть видео инструкции, на которых наглядно рассмотрены правила монтажа, а также ошибки, которые не следует допускать при прокладке электропроводки в доме из дерева:

Обзор скрытого электромонтажа

Установка розетки в деревянную стену

Фрезеровка бревна под розетку

Типичные ошибки

Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!

C уважением, Источник: http://samelectrik. ru

выключательдизайнинструментпайкаСам себе электриксвоими руками

Электрика своими руками в деревянном доме

Дома, построенные из природного материала — древесины, не только не ушли в прошлое, но и становятся сегодня все более популярными. Благодаря своим превосходным качествам, дома из дерева все чаще можно наблюдать строящимися на дачных участках, в пригородах.

Однако натуральная древесина является материалом пожароопасным, а потому причинами частых пожаров могут быть неисправные электропроводки. Причинами порчи электропроводки в деревянном доме могут стать грызуны, которые любят погрызть на досуге кабели, длительные сроки эксплуатации системы проводов. Поэтому обеспечение в доме электрики и исключение высокого уровня пожаробезопасности — это основная задача, которая стоит перед мастером, который решил, электрика своими руками в деревянном доме ему по плечу.

Новые технологии в устройстве электрики дома

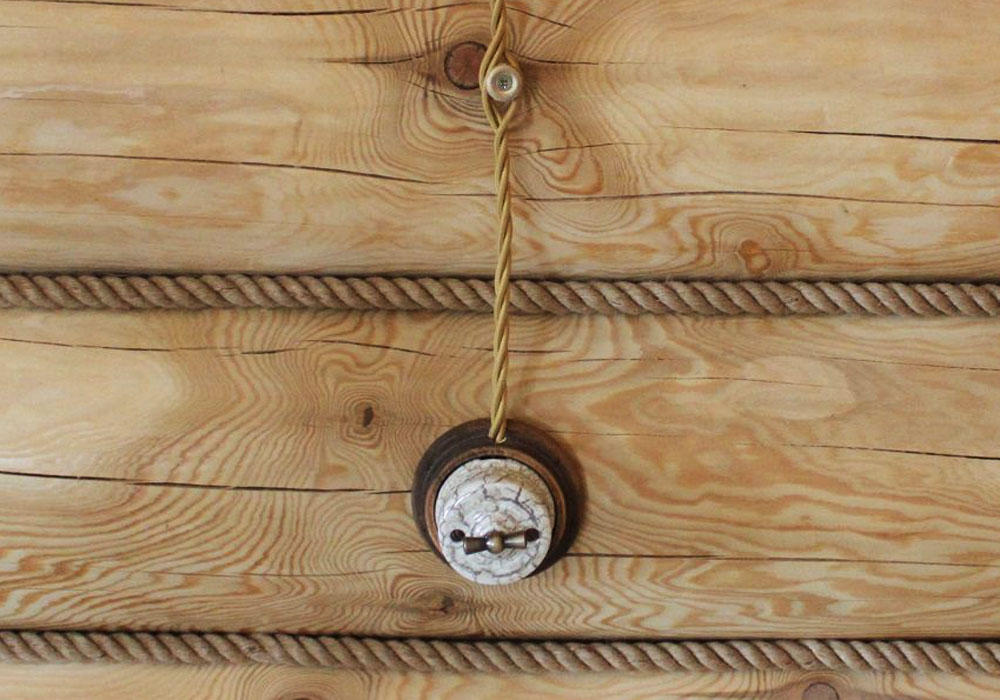

Сегодня представить себе любой дом, в котором бы не было электрики, практически невозможно. Технологии не стоят на месте, они постоянно движутся вперед, поэтому установка электрики по старинке, давно ушло в небытие. Ушла в небытие открытая проводка, хотя она может применяться, но только в качестве декоративного элемента.

Новые возможности устанавливать электрику в деревянном доме

Новейшие достижения позволяют легко спрятать проводку. Закрытые системы не боятся различных механических повреждений, не портят внешнего вида в интерьере помещения.

Главное – безопасность

Безопасность розеток

Главное, о чем стоит позаботиться, выполняя проводку в доме собственными силами, это пожаробезопасность. Для того чтобы ее обеспечить, необходимо выполнять следующие правила:

кабели стоит всегда помещать в оболочку, которая выполнена из негорючего материала, для этого прекрасно подойдут трубы из стали, гофрошланги и ПВХ-короба;
стоит всегда при выборе материалов выбирать те, которые не горят или способны затухать сами;
всегда стоит использовать в системе устройства, обеспечивающие защитные отключения.

Использование гофрошлангов

Применение в работе гофрошлангов делает конструкцию максимально удобной и практичной, ведь они позволяют с легкостью устанавливать электрические кабели, если возникает необходимость, материал позволяет проводить осмотры и работы по ремонту системы. Выбор материала всегда зависит от той нагрузки, с которой кабелю придется справляться во время работы. Выбирая гофру, всегда стоит отвращать внимание на такие качества, как однородность структуры материала, уровень защищенности от воздействия влаги и возможной коррозии, диаметр сечения материала и элементы соединения.

Какие кабели выбирать для электрики в деревянном доме

Независимо от того, где устанавливается электрика, важно провести согласование технических условий со специалистами. Технические условия — это документ, в котором содержатся все данные относительно размера мощности, необходимой для полного питания дома. В технических условиях всегда можно найти список всех компонентов и особенностей выполненного монтажа системы и условия подключения к общей системе электропоставок.

После этого можно приступать к подбору кабеля. Выбор всегда зависит от того количества точек, которые будут установлены в доме. Считаем количество розеток, включателей, и определяем, какой кабель нужен, и какое количество нужно приобретать.

План проводки стоит разработать на этапе создания проекта будущего здания. Это позволит не тратить лишних средств, а еще при возведении стен предусмотреть, где будет устанавливаться та же розетка или выключатель.

Электрофурнитура, выбираем сами

Выбираем электрофурнитуру

Поскольку дерево, из которого строится дом, является опасным в плане возникновения пожаров, то и фурнитура для деревянного дома должна соответствовать определенным параметрам, которые смогут гарантировать безопасность. Не стоит экономить на своей безопасности и безопасности своего жилища. Всегда нужно выбирать фурнитуру и устройства, которые обладают хорошими качествами и отличаются своей безопасностью.

Несмотря на то, что, к сожалению, сегодня выбор розеток и выключателей, который изготовлены из самозатухающих материалов, не так велик, но все же всегда стоит выбирать и искать именно такие виды фурнитуры.

Установка УЗО

Устанавливаем УЗО

В ситуациях, когда изоляция повреждена, возможна утечка электричества, которая не только вызывает поломки всего оборудования, но и становится причинами пожара или травм. Поэтому стоит позаботиться о своей безопасности и установить УЗО, которое обеспечит отключение оборудования и предотвратит риск возникновения пожара. Разместив в одном шкафу УЗО с несколькими линиями, можно обеспечить безопасность в каждом помещении дома.

На что особое внимание обращаем при обустройстве электрики в деревянном доме

Кабель всегда необходимо выбирать с сечением, которое в полной мере соответствует той нагрузке, с которой электроприборам придется справляться.
Всегда стоит использовать гофру, чтобы надежно защитить слаботочные кабели.
Открытая проводка применяется для проведения электрики достаточно редко. Если это и делается, то все кабели и провода прячутся в специальные короба, которые обладают вполне приятным и аккуратным внешним видом.
Для того чтобы установить фурнитуру, необходимо подготовить специальные отверстия, которые нужно изготавливать только при помощи специальной насадки и дрели, только так можно добиться аккуратности в исполнении работы.
Для защиты более мощных кабелей применяются гофрированные трубы, выполненные из металла. Гофрированные трубы, как правило, прокладываются в пустотах, которые были предусмотрены на этапе проектирования строения, или в специально подготовленных стеновых штробах.

Защитная гофра всегда должна оканчиваться в том месте, где кабель подведен к точке потребления электротока.
Для деревянных домов существует специально созданная фурнитура, которую, если позволяют финансы, все же стоит приобретать для организации электрической системы в доме.
Устанавливая разводку кабеля, необходимо обеспечить беспрепятственный доступ в случае поломки, для проведения технического обслуживания и при необходимости — ремонта.

Скрытая проводка в доме

Выполняя скрытую проводку в доме из дерева, стоит соблюдать определенные правила:

кабели всегда стоит размещать исключительно в специально подготовленных штробах, или же использовать в качестве защитного слоя штукатурку;
если в процессе монтажа случается пересечение кабелей, в месте их пересечения необходимо обеспечить дополнительную изоляцию, что защитит место контакта;

распределительные коробки, а также коробки установочные устанавливаются в стену и фиксируются исключительно при помощи алебастра.

Доведение проекта до финала

Нередко в процессе проектирования учитываются далеко не все объекты, которые должны быть установлены в деревянном доме. Доведение проекта до идеала и установка непредусмотренных ранее светильников, розеток и выключателей производится уже в ходе монтажа электрики в доме. Для этого, как правило, по внешней стороне деревянного дома изготавливают дополнительную штробу, и уже в нее проводится установка защищенного кабеля. После того как кабель установлен, остается только при помощи остатков материала закрыть стыки, обработав их при помощи клея.

Видео — электрика своими руками в деревянном доме

https://www.youtube.com/watch?v=Cyz1j7nW_TA
