монтаж своими руками, как сделать, пошаговая схема

Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации. Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.

  • Требования к проводке в частном доме
  • Этапы выполнения электропроводки
    • Выбор материалов и способ монтажа
    • Построение схемы
    • Прокладка кабеля и установка элементов
    • Проверка на работоспособность

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов.

Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

  • электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
  • монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
  • при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
  • металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
  • соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
  • все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
  • места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
  • части электропроводки, содержащие металл, защищаются от различных факторов среды;
  • цветовое сочетание жил кабеля должно совпадать для однотипных жил;
  • номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
  • кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Этапы выполнения электропроводки

Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:

  • выбор материала и его количество;
  • чертёж схемы монтажа;
  • прокладка и установка всех частей электропроводки;
  • проверка работоспособности.

Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.

Выбор материалов и способ монтажа

Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле.

От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом. Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.

Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком. Сама линия может быть проложена открытым или скрытым видом.

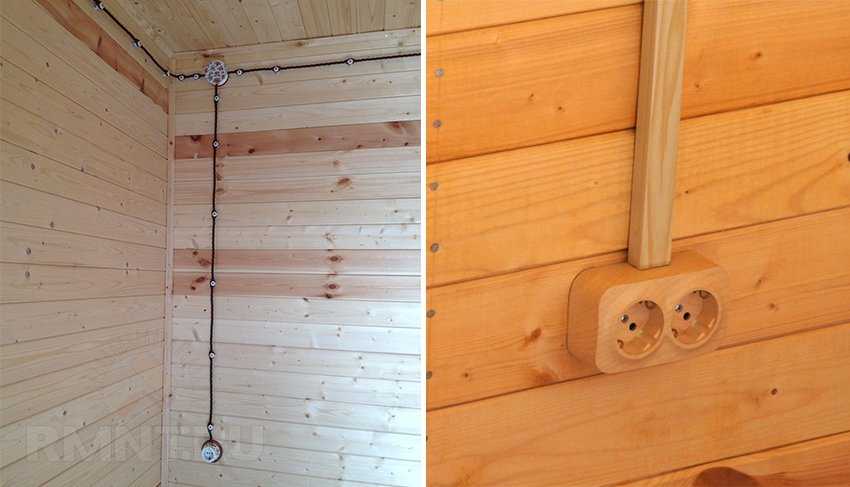

Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок.

При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.

Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве. Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными.

Обязательными частями электропроводки в доме будет:

  1. Электрический щиток.
  2. Автоматический выключатель.
  3. Точка подключения электроприбора.
  4. Выключатель.
  5. Распределительная коробка.
  6. Кабель.

Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.

При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.

Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.

Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.

Построение схемы

После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.

Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:

  1. Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
  2. Прокладка кабеля и установка элементов.
  3. Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
  4. Подключение группы к фазе.
  5. Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.

В середине группы расключение происходит следующим способом. Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.

Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.

Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны.

Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.

Прокладка кабеля и установка элементов

После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры. При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.

После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели. При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.

После установки всех элементов в щитке подсоединяются провода. Общепринято для фазового провода применять коричневый цвет, синий для нулевого и жёлто-белый цвет для заземления. Все соединения происходят с помощью зажимов устройств. В распределительной коробке провода соединяются методом скрутки с дальнейшим изолированием или с помощью зажимов, в розетках и выключателях согласно их устройству.

Проверка на работоспособность

После того как сделана проводка в доме своими руками или с помощью специалиста, её необходимо проверить. Для этого с помощью мультиметр, в режиме прозвонки проверяют целостность проводки, отсутствие короткого замыкания в розетках и выключателях, работоспособность автоматов.

Только после успешной проверки соединяется вводный автомат с клеммами счётчика для подачи в систему электроэнергии. Если есть возможность, то обязательно при подключении отключается автомат, стоящий перед счётчиком. Следует помнить, что напряжение 220 вольт опасно для жизни и работа с ним требует допуска и знаний по защите, поэтому на заключительном этапе лучше пригласить электрика.

Здесь посмотрите сколько стоит сделать электрику в квартире

На стоимость проведения электромонтажных работ в квартире оказывают влияние несколько факторов. Это сложность проводимых работ и сама площадь квартиры. При составлении сметы учитывается сам объект новостройка это или жилье вторичного фонда. Из какого материала построено здание (мягкая поверхность, кирпич, бетон или монолит).

Цены.

1

Объем квартиры и вид электромонтажа.

Цены в рублях.

2

Однокомнатная.

3

Электромонтаж под ключ.

30 000

4

Частичный ремонт электропроводов.

От 6 000

5

Двухкомнатная квартира

6

Электромонтаж под ключ.

38 000

7

Частичный ремонт электропроводов.

От 8 000

8

Электромонтаж трёхкомнатной квартиры под ключ, цена

45 000

9

Электромонтаж коттеджа под ключ, цена

От 70 000

Каким образом будет производиться прокладка электропроводки – открытая, закрытая или комбинированная. Будет ли штробление частичным или полным. Так же учитывается подо что, производится штробление (электропроводка или прокладка кабеля). Черновая замазка штробы. Замена или частичный ремонт проводки и элементов питания. Прокладка новой сети с изменением схемы или полная замена. Где будет проходить электропроводка (стены, пол или потолок). Сколько планируется установить или заменить светильников, розеток, выключателей и т.д. При этом учитывается количество просверленных отверстий, установка элементов питания и распределительных монтажных коробок. При установке добавочных систем, таких как тёплый электрический пол, проходные выключатели и т.д. необходима оценка состояния электрощита и при необходимости его замена.

Соединение проводки с электрощитом.

Ремонт приходит в каждый дом! А мы делаем его легким, приятным и доступным каждому. Мы – это дружная бригада профессиональных электриков, которые вот уже долгие годы приносят свет в дома людей. У нас работают только лучшие специалисты своего дела, чья высокая квалификация подтверждается многочисленными дипломами и сертификатами. Мы неукоснительно соблюдаем все правила техники безопасности, чтобы жизнь и здоровье наших клиентов были защищены от любой электро угрозы.

Многих наших клиентов интересует, сколько стоит сделать электрику в квартире.

От чего зависит цены на электромонтаж

Рассмотрим этот вопрос на примере стандартной трехкомнатной квартиры, чья площадь равна ста квадратным метрам. Для обустройства электроснабжения нам понадобится некоторое количество материала. Это около 200 метров различных кабелей, клеммные колодки, электроустановочные элементы и распределительные коробки. Правильно выбрать электроустановочные изделия довольно непросто. Однако наши мастера справятся с этой задачей в считанные часы.

Цена и ценообразование на электромонтаж квартиры.

Каждый заказчик электромонтажа в своей квартире недоволен ценой.

Постоянно задает вопрос: —а почему так дорого, а откуда вы взяли такую цену? Давайте разберем этот вопрос подробно, и посмотрим, дорого ли такой вид работ, и как образуется цена на данный вид работ.

Прежде всего, электромонтаж квартиры всегда начинается с проекта.

Составить проект, это значит затратить время электромонтера — а время, это деньги. После составления проекта, монтер демонтирует старую проводку (если есть таковая), после начинается штробление стен. В зависимости от состава стен, и зависит цена на их штробление.

Допустим, штобление стен из кирпича, стоит дешевле чем штробление стен из бетона.

Почему так?

Да, потому как стены из бетона на много тверже, и быстрее изнашивают рабочий инструмент, который так же стоит денег. После штробления начинается проводка кабеля по штробе, и чем больше сечение кабеля, тем дороже его проводка, так как для крепления кабеля более крупного сечения, используется более дорогой крепеж.

После всей проводки кабеля начинается разводка по выключателям, розеткам и светильникам, люстрам. Монтаж каждой точьки это опять же дополнительная плата за установку выключателя, розетки, и тому подобное. После окончания всех монтажных работ, производится затирка штроб, шахт и тому подобное.

Так же на цену влияет место проведения работ, напряжение с которым предстоит работать монтеру, сложность проводимых работ, количество подключаемых электро точек. Вот вам и цена на проведенные электротехнические работы.

Перед заключением договора на обустройство электропроводки мы подробно распишем Вам все детали предстоящих работ с точной стоимостью каждого этапа. Таким образом, Вы сможете лично убедиться в честности и справедливости наших цен.

Некоторые полагают, что стоимость профессиональных электро услуг слишком завышена и можно запросто справиться с установкой розеток и выключателей своими силами. Это в корне ошибочное суждение, поскольку никакие деньги не стоят жизни и здоровья Вашей семьи. А самостоятельный монтаж электропроводки, сделанный без учета требований безопасности, может обернуться самыми печальными последствиями.

Капитальный ремонт в кухне обязательно должен включать в себя профессиональный монтаж электропроводки. Известно, что именно кухня является главным энерго потребителем квартиры. Холодильник, микроволновка, электроплита и электрический духовой шкаф, вытяжка, мелкая бытовая техника потребляют, требуют столько электроэнергии, что старая проводка попросту может не справиться с возложенной на нее нагрузки. Результатом станет короткое замыкание и пожар! Кроме того, по статистике большинство электротравм люди получают в ванной комнате. В том случае, если после самостоятельной замены проводки малейший провод будет касаться трубы, то любой открывший воду человек, взрослый или не дай Бог ребенок, попадет под напряжение в 220 вольт. Как бы фантастично это ни звучало, медицинские журналы травмпунктов и ожоговых центров подтверждают этот печальный факт.

Цель нашей работы состоит в том, чтобы не допустить такой ситуации в Вашем доме!

Расценки на наши услуги включают подробные консультации и высококвалифицированные услуги: от замены выключателя до полного монтажа электрической сети в Вашем доме.

Рассчитывая, сколько стоит сделать электрику в квартире, нужно учитывать и стоимость сухих смесей, различных соединителей, крепежей, гофрированных труб и устройств защиты. Для комплектации квартирного щитка потребуется устройство защитного отключения, счетчик и реле контроля напряжения.

Стоимость на конкретном объекте рассчитываются индивидуально и обговариваются с каждым клиентом перед началом работ.

Как вызвать мастера на дом? Как мы работаем?

Звонок или заявка на сайте

Указываем предварительную цену

Мастер приезжает к вам и называет итоговую цену

Сдача объекта

Вы получаете квитанцию с гарантией на работу

Принимаем оплату и убираем за собой

* По телефону вам называется примерная стоимость. Точная сумма определяется после просмотра и согласования.

Карта выполненных заказов в Москве.

Проводка в частном доме – особенности ее планирования, организации и установки



Содержание статьи (ссылки кликабельны):

  1. Какой кабель является лучшим для проводки?
  2. Виды электрофурнитуры.
  3. Что надо учесть во время планирования проводки?
  4. Особенности разводки или создания контуров.
  5. Где устанавливать выключатели?
  6. Как установить скрытую проводку?
  7. Открытая проводка.
  8. Использование инсталляционных коробов.
  9. Использование напольной коробки.
  10. Видео. Проводка в частном доме своими руками.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы не смогли бы развлекаться, выполнять различные бытовые дела, создавать свет в ночное время и осуществлять еще много других дел.

Другими словами роль электричества является неоценимой и его отсутствие в некоторой степени ассоциируется с остановкой жизни. Именно поэтому очень важно обеспечить наличие электрического тока в нашем доме.

Для того чтобы им можно было пользоваться, нам нужно сделать две вещи:

  1. Подключиться к общей электрической сети.
  2. Организовать электрическую проводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап осуществляется специалистами той компании, которая обслуживает электрические сети. То есть здесь мы ничего не делаем. Работники этой компании для подключения к электросети осуществляют установку центрального автомата (рубильника), «защиты» и электросчетчика.

Все остальные работы по электропроводке осуществляются нашими руками. Конечно, это могут сделать и специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит проводка в частном доме, как ее нужно организовывать и каким образом проводится ее монтаж?

Эти знания дадут возможность проверить качество работы наемного специалиста и уберечь от различных будущих проблем.
В том случае, если вы планируете сэкономить, то эти знания помогут проложить электрическую проводку в любой уголок частного дома с помощью своих же рук.

Перед тем, как рассмотреть все особенности монтажа электропроводки, следует рассмотреть, какие элементы необходимы для организации и установки домашней электрической сети.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней



Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл проводки, то она может состоять из:

  • монтажных коробок;
  • розеток;
  • любых видов выключателей;
  • переключателей;
  • кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат — искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.
Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь.

Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры. Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Как планировать проводку?

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами нужно составить схему.

Монтаж трех скрытых розеток в стену

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.
Какой должна быть разводка?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой — для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Где устанавливать выключатели?

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Схема подключения выключателя

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Скрытая электропроводка

Проводку можно монтировать открытым способом и скрывать под штукатуркой. Последний вариант является очень популярным.

Он заключается в установке каждого электрического провода на стену еще до того, как происходит процесс нанесения штукатурки. При этом прокладка должна осуществляться по определенным правилам.

Так, кабель можно прокладывать только в горизонтальном или вертикальном положении. Установка по диагонали нежелательна, а в ванной, туалете или на кухне является запрещенной.

Придерживаясь этого правила, в будущем можно будет легко угадывать место прохождения электропроводов на случай потери схемы.

Прокладку горизонтальной проводки рекомендуется делать под потолком на уровне, который находится на 30 сантиметров ниже. Конечно, в любой комнате будут размещаться розетки. Для них также можно использовать горизонтальную проводку. Однако она должна осуществляться уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс может осуществляться на расстоянии 15 сантиметров от них.

После закрепления проводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как правильно сделать скрытую проводку в любой части частного дома.

Можно также использовать гофрорукава. Их монтируют на стену. Также у их выходов устанавливают распределительные коробки. После этого наносится штукатурка.

В конце через эти гофрорукава можно втянуть необходимое количество электропроводов. Этот вариант имеет много преимуществ. Главное из них состоит в возможности простой замены поврежденного (перегоревшего) электрокабеля без надобности вырывания его из-под штукатурки.

Монтаж открытой проводки

Также в частном доме с помощью своих рук можно установить и открытую проводку (ее фото приводится ниже).

Обычно такой тип электропроводки устанавливается в середине вспомогательных хозяйственных помещениях, на фасадах частного дома и в подвале. Также ее часто используют и в жилых помещениях.

Если говорить о вспомогательных зданиях, то в них может использоваться многожильный электрокабель или большое количество одножильных электрокабелей. Первый тип кабеля монтируется на стену и прикрепляется к ней специальными зажимами. Одножильные электропровода нужно втягивать в гофрорукава.

Использование инсталляционных коробов

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Инсталляционный короб для розеток

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну.
Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Использование напольной коробки

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Когда этот процесс сделан, можно считать, что прокладка проводки является завершенной.

Видео. Проводка в частном доме своими руками


Виды и области применения металлических кабель-каналов Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования Кабель канал «Элекор» от IEK поможет организовать энергоснабжение любого объекта Правильная замена проводки в квартире панельного дома — что надо знать и уметь

Проводка в квартире часть 3

В этой статье мы расскажем и покажем на примере как сделать схему электропроводки в квартире своими руками, даже не имея какого либо опыта в этом деле, и вы сможете убедиться, что сделать схему электропроводки не так уж сложно, как кажется.

Даже если вы на все сто процентов доверяете своему электрику, и можете полностью на него положиться, вы все равно должны приделить внимание вопросу расположения розеток, выключателей и осветительных приборов, а не пробовать свалить все эти вопросы на плечи электрика. Во-первых, любой электрик все равно будет у вас спрашивать и задавать вопросы по поводу расположения электротехники в доме, а во-вторых вам это все-таки нужнее, электрик сделает свою работу и уйдет, а вам там жить.

Ведь как потом будет обидно постоянно спотыкаться об различные удлинители в квартире, искать выключатели, которые находятся в труднодоступном месте. А ведь всего этого можно избежать, если потратить несколько часов своего времени и сделать схему электропроводки в квартире своими руками.

Чертим план квартиры

Для начала нужно начертить простой план квартиры, можно даже на обычном листе. Также можно воспользоваться онлайн-планировщиком квартир, которых в интернете полно, например неплохой планировщик remplanner, простой и интуитивно понятный. Должно получиться вот так (это наш вариант квартиры, у вас же конечно будет свой).

Дальше нужно на этот план нанести все предполагаемые электроприборы и мебель. Задание не простое, но все же выполнимое, желательно на этом этапе подключить всю семью, так будет и легче, и правильнее.

Схема расположения розеток

Итак, мебель расставлена, теперь нужно нанести на план места расположения розеток. Ищем на плане приборы, которые являются потребителями электроэнергии, и рисуем возле них розетки. У нас на плане такие приборы зарисованы красным цветом. Не стоит также забывать про слаботочку (TV, LAN розетки и прочее). Также не стоит упускать из виду переносные приборы, такие как различные зарядки от мобильников, планшетов, ноутбуков просто можно добавить пару розеток у кровати или тумбочки для удобства.

На этом рисунке условные обозначения, которые мы будем использовать составляя схему электропроводки в квартире своими руками.

В нашей схеме электропроводки в комнате №1 будет установлен телевизор и компьютер. Для телевизора и компьютера устанавливаем по две розетки на 220 вольт, также нужно предусмотреть ТВ розетку (антенна, кабельное, спутниковое тв) для телевизора. Современные телевизоры имеют функцию Smart TV, поэтому под телевизор мы предусмотрели розетку RJ45 (по-простому компьютерную розетку). Для компьютера добавляем такую же и обозначаем их на нашей схеме.

Возле кровати там где стоит прикроватная тумбочка не лишним будет добавить одну розетку на 220 вольт, и хотя там нет никаких потребителей, такая розетка никогда лишней не будет, и всегда пригодится для подключения различных переносных устройств: зарядка мобильника, планшета, ноутбука и т.п.

На кухне устанавливаем три розетки на 220 вольт для холодильника, посудомоечной машины и микроволновой печи. В ванной устанавливаем влагозащищенную розетку IP44 для стиральной машины. Не пугайтесь названия IP44 монтаж таких розеток ничем не отличается от монтажа обычных розеток, просто подписываем в нашей схеме электропроводки в квартире эту розетку IP44.

Схема расположения осветительных приборов

С розетками разобрались, принимаемся за освещение. Так же как и в случае с розетками на плане квартиры рисуем места расположения будущих осветительных приборов (люстры, лампы, бра и т.п.). На этом этапе желательно определится с дизайном потолков — различные гипсокартонные конструкции, натяжные потолки, и тому подобное, от всего этого зависит расположение осветительных приборов, или вообще сама возможность монтажа того или иного прибора.

В нашем примере все осветительные приборы будут располагаться по центру комнат. Размечаем центр и добавляем в нашу схему электропроводки в квартире осветительные приборы.

Схема расположения выключателей

После того как будет размечено расположение осветительных приборов, можно приступать за разметку расположения выключателей. Как правило, выключатели располагают при входе возле дверей, и поэтому важно определиться с расположением всех дверей, а также в какую сторону они будут открываться, чтоб потом при открывании двери один из выключателей не оказался за ней. Добавляем в наш план двери.

Размечаем все выключатели внутри комнат при входе, и снаружи в ванной и санузле. Не стоит забывать, что выключатели бывают одноклавишными, двухклавишными и трехклавишными, то есть с одного выключателя мы можем управлять от одного до трех осветительными приборами, также в одном месте можно разместить любое количество таких выключателей. В нашем примере у нас стоит двухклавишный выключатель возле ванной — одна клавиша это санузел, вторая коридор.

Стоит заметить что одним осветительным прибором можно управлять и двумя, и даже тремя выключателями, такие выключатели называют проходными — это когда, например при входе в комнату вы включили свет, а возле кровати выключили. Также при входе в коридор, зашли — включили свет, при выходе — выключили. Не будем вникать в принцип работы такого выключателя, просто если нужен такой выключатель, то зарисуйте его на плане с пометкой «проходной».

Убираем двери с нашего чертежа, чтоб не мешали.

Накладываем схему розеток на схему освещения.

Если не собираетесь делать проводку в доме своими руками, а нанять для этих работ специалиста, то на этом этапе можете остановиться, все что от вас требовалось вы уже сделали. Теперь можете просто передать свою схему электропроводки в квартире электрику, а он уже сам определится с местами расположения распределительных коробок и маршрутом прокладки трасс проводов.

Единственное, что нужно определиться с расположением силового щитка, но как правило, он располагается там, где выполнен ввод кабеля в квартиру или дом, и находится при входе, так что вариантов тут не много. Также на плане желательно указать все размеры (ширину и длину комнат, отступы от стен и пола до центра розеток и выключателей, а также расстояние от стен до осветительных приборов).

Схема прокладки проводов

Если все-таки решили делать монтаж проводки своими руками, то нашу схему нужно еще доработать, а именно определиться с местом расположения распределительных коробок и силового щитка, а также выполнить схему прокладки проводов. Начнем с комнаты №1. Распределительную коробку устанавливаем при входе, и проводим кабель от розеток к коробке. По-правильному прокладывать каждую розетку отдельным шлейфом. Прокладывать несколько розеток одним шлейфом не рекомендуется.

Все провода должны быть проложены строго вертикально и горизонтально, монтаж проводов по самому кратчайшему пути не допускается. В нашем случае провод будет укладываться в штробе под потолком с вертикальными опусками в подрозетники. Для розеток используем кабель 3х2,5 кв.мм, на чертеже он зеленого цвета. Более подробно о том какой кабель выбрать для проводки в доме мы напишем в одной из наших статей.

Далее прокладываем кабель от выключателя к коробке и от лампы к коробке. От выключателя кабель будет укладываться в штробу, также как розетки, от лампы кабель пойдет под гипсокартонным потолком в гофротрубе. Кабель используем 3х1,5 кв.мм. От выключателя к коробке, в целях экономии можно пустить кабель 2х1,5 кв.мм, но выгода тут небольшая. На чертеже этот кабель красный.

Про слаботочку в этом примере мы пока не будем рассказывать, более подробно мы затронем эту тему в статье про слаботочку.

Теперь прокладываем провода на кухне.

Дальше санузел и коридор.

В прихожей у нас только освещение, хотя при желании можно и установить одну розетку, лишней не будет.

Ввод будет у входной двери, тут и установим силовой щиток.

Все что нам осталось, это подвести провода от коробок к щитку. От каждой коробки к щитку тянем две линии, кроме той, которая в прихожей, там только одна линия освещения. Одна — розеточная группа, вторая группа освещения. Провод используем тот же на розетки 3х2,5 кв.мм, на освещение 3х1,5 кв.мм. Начнем с комнаты №1.

Дальше кухня.

Санузел.

И коридор.

Вот и все, как видите сделать схему электропроводки в квартире своими руками не так уж и сложно, как могло показаться. В следующей статье мы расскажем как выбрать электрика для монтажа электропроводки, а если вы собираетесь делать все своими руками, то можете сразу переходить в статью как рассчитать сечение кабеля для проводки в квартире и его количество.

Также рекомендуем посмотреть видео по теме схема электропроводки в квартире своими руками

Электрика в деревянном доме 🔥 как сделать надежно, красиво, правильно

Монтаж электропроводки в доме имеет исключительно практическое значение. Тем не менее, существуют определенные правила укладки силовых кабелей, соединительных проводов, правила установки распределительных коробок, розеток выключателей и прочей электрофурнитуры. Эти правила продиктованы, прежде всего, требованием электробезопасности и пожарной безопасности. Но методика монтажа направлена, в том числе, на получение эстетичной картины, которая бы вписалась в интерьер и не акцентировала бы на себе внимание.

Типичными ошибками с дизайнерской точки зрения можно считать такие явления, как:

  • Нерациональность схемы электропроводки, вследствие которой появляются лишние провода и элементы, узлы и пересечения проводов.
  • Несоответствие уровней установки выключателей по квартире или по комнате (то же самое касается и розеток).
  • Неаккуратно отделанные посадочные места под электроустановочные элементы.
  • Несоответствие цвета выключателя, розетки или заглушки распределительной коробки интерьеру помещения;
  • Криво установленные элементы.

Содержание

  1. Особенности монтажа электропроводки в деревянном доме
  2. Накладки на бревно – оптимальное решение
  3. Виды накладок
  4. Накладки для встраиваемых и накладных розеток
  5. Накладки для встраиваемых и накладных выключателей
  6. Накладки для ретро розеток
  7. Накладки для ретро выключателей
  8. Межбревенные накладки
  9. Расчет проводки в доме

Особенности монтажа электропроводки в деревянном доме

В деревянных домах возникают определенные сложности, связанные с особенностями поверхности стен. Издревле дома строили из рубленых стволов деревьев. Русские избы называли срубами, а современные дома унаследовали это название, хотя сделаны сейчас они из оцилиндрованного бруса. Подобные проблемы возникают и в случае обшивки стен панелями блок хаус. Причина кроется в том, что стена представляет собой набор скругленных поверхностей от выступающих частей бревна. В некоторых случаях на нее накладывается штукатурка. Тогда монтаж электропроводки осуществляется классическим способом.

Если решено оставить интерьер под русскую избу, то придется учитывать особенности прокладки силовых кабелей, а также установки фурнитуры. Что касается электробезопасности, то давно уже придуманы и широко используются различные кабель-каналы, позволяющие уложить проводку снаружи так, чтобы она была безопасной даже в случае короткого замыкания. Современные инструменты позволяют делать полости в бревнах, монтируя скрытую проводку. Но при установке фурнитуры возникает одна проблема, которая сегодня является легкоустранимой.

Дело в том, что все электроустановочные узлы выполнены по единому стандарту. Они предназначены для скрытого или открытого монтажа на ровную поверхность. Скругленная поверхность бревенчатой стены не позволяет качественно установить фурнитуру. Если попытаться разместить тот или иной узел на бревне, то он не будет прочно держаться, так как выключатели и розетки выдерживают, как бы это ни казалось странным, достаточно большие механические нагрузки. Когда они установлены на плоскую поверхность, то крепятся всего в двух местах, а тыльная часть плотно прилегает к стене. Таким образом, давление равномерно распределяется по всему периметру корпуса выключателя или розетки. Закрепленная в двух местах на бревне фурнитура не имеет такой «поддержки», поэтому с течением времени начинает расшатываться.

Приведенная выше проблема не является единственной. Выключатель на бревне смотрится достаточно нелепо. Вокруг его корпуса образуются зазоры, что портит весь вид. С такой некачественно установленной фурнитурой дом, по плану очаровывающий своей изящностью и натуральной красотой древесины, превращается в подсобное помещение.

Проблему эту решали единственным способом. В бревне делался выпил, в результате чего под электроузлы подготавливался лафет нужного размера, имеющий ровную горизонтальную поверхность. Однако сегодня такой способ считается нерациональным, к тому же у него есть масса недостатков:

  • нужен специальный инструмент;
  • монтаж одного узла занимает слишком много времени;
  • после установки узла на бревне образуется характерный вырез, поэтому узел нельзя никуда перенести;
  • нужен опыт столярных работ, в противном случае вырез получится неровным, что испортит всю картину.

Накладки на бревно – оптимальное решение

Сегодня красиво сделать электрику в деревянном доме позволяют специальные накладки, выполненные из древесины. Использование таких накладок дает ряд существенных преимуществ, которые касаются как технической части монтажа, так и дизайна помещения.



К преимуществам можно отнести:

  • натуральная фактура накладок отлично вписывается в интерьер деревянного дома;
  • накладку можно колеровать при желании любым доступным способом;
  • изделия выполнены из древесины, то есть, экологически чистые и не источают неприятных или вредных запахов;
  • существуют разные виды накладок, позволяющие монтировать электроустановочные узлы, как на бревне, так и в межбревенном пространстве;
  • простой способ монтажа доступен каждому:
  • монтаж занимает всего несколько минут времени;
  • установка накладки не портит бревно, поэтому узел можно при необходимости перенести в другое место.

Накладка представляет собой деревянную рамку, на которую монтируется фурнитура. Крепится накладка к поверхности стены четырьмя саморезами. Отверстия под саморезы предусмотрены изготовителем, чтобы древесина не треснула при монтаже. Задняя поверхность накладки плотно прилегает к бревну, а на переднюю ее часть устанавливается выключатель или розетка.

Виды накладок

В зависимости от вида устанавливаемого узла, его типа, а также от места установки применяются разные накладки.

Накладки для встраиваемых и накладных розеток

Накладки для розеток представляют собой деревянную платформу, которая имеет одну ровную поверхность и поверхность скругленной формы. На ровную поверхность монтируется непосредственно узел. Скругленной поверхностью накладка плотно прилегает к бревну. Известно, что розетки бывают встраиваемые и накладные. Встраиваемые розетки отличаются тем, что их монтажный узел спрятан в стене, а на поверхности остается только фасадная часть корпуса. В накладке имеется сквозное отверстие стандартного диаметра для подрозетника и монтажного узла.

У накладных розеток монтажный узел крепится непосредственно к стене. При использовании накладок для накладных розеток монтажный узел будет крепиться к самой накладке. У такой накладки нет сквозного отверстия. Оба вида накладок равноценны по своей практичности. Выбор типа розеток зависит лишь от предпочтения владельца дома. Производитель лишь обеспечивает необходимый ассортимент своей продукции.

Накладки для встраиваемых и накладных выключателей

Накладки для выключателей тоже делятся на два вида. Накладка для открытого монтажа предназначена для установки накладных выключателей. Обычно такой тип выключателей используют в тех случаях, когда сама проводка не спрятана внутри панели или бревна, а смонтирована в кабель-канале. Накладки для скрытого монтажа также имеют круглое отверстие для монтажного блока. В случае скрытого монтажа необходимо подготовить полость в стене для подрозетника, поэтому перенести узел в другое место не получится.

Накладки для ретро розеток

Одиночные розетки цилиндрической формы снова приходят в моду. Они, естественно, отличаются от тех розеток, которые монтировались в домах 30 – 40 лет назад. Изменилась контактная группа, так как штепсель имеет дополнительный контакт под заземление. Но внешне круглые розетки очень напоминают своих предшественников.

Особенно стиль ретро актуален для деревянных домов, поэтому производители накладок решили выпустить отдельную серию изделий со скругленными углами. Такие накладки идеально смотрятся именно с круглыми розетками, поэтому и называются «Ретро».

Накладки для ретро выключателей

Ретро электрика подразумевает монтаж электропроводки тем методом, который использовался в середине прошлого века. Соединительные провода пускались по наружной части стены, а так как они не были парными, то скручивались косичкой. Для обеспечения пожарной безопасности нужно было провод смонтировать на некотором расстоянии от стены. Для этого использовались специальные изоляторы.

Кончено же, выключатели того времени отличались от современных выключателей, прежде всего, внешним видом. Сегодня можно приобрести всю фурнитуру, чтобы смонтировать электрику в стиле «Ретро». Под нее есть специальные накладки на бревно и на плоские стены. Они представляют собой круглые основания, поверхность тыльной части которых повторяет поверхность бревна.

Межбревенные накладки

В тех случаях, когда место монтажа розетки или выключателя приходятся на стык двух бревен и нет никакой возможности перенести узел, используются межбревенные накладки. Они отличаются от обычных формой тыльной части. Если у обычной накладки задняя часть выполнена в виде вогнутой поверхности, то в межбревенной накладке две такие поверхности. Они хорошо прилегает к двум бревнам и заполняет пространство между ними. Межбревенные накладки тоже бывают двух видов: для скрытого монтажа и для открытого монтажа.

Отметим, что такие накладки достаточно редко встречаются в бревенчатом доме, так как их основной недостаток – растрескивание или расшатывание в процессе усадки дома, когда бревна смещаются друг относительно друга. В домах, обшитых панелями блок хаус, такого не наблюдается.

Расчет проводки в доме

Данный этап является одним из самых сложных. При возможности, его лучше доверить опытному электрику. Тем не менее, участие владельца дома здесь обязательно. Электрик вряд ли будет знать о предпочтениях использования фурнитуры в той или иной комнате. То есть, такие вопросы, как наличие и место установки кондиционера, стиральной машины, бойлера, телевизора, духового шкафа, необходимо продумать заранее. От этого зависит расчет проводки, который включает в себя:

  • количество выделенных линий;
  • сечение силового кабеля;
  • сечение соединительных проводов;
  • схема подключения потребителей;
  • количество розеток;
  • количество выключателей;
  • количество ламп, светильников;
  • места монтажа электрофурнитуры.

Если первые пункты на дизайн помещения никак не влияют, то расчет установки электроузлов напрямую определяет эстетичный монтаж. Рассчитав нужное количество накладок, нужно определить, сколько из них будет предназначено для открытого монтажа, а сколько – для скрытого. Накладки должны быть в наличии в день проведения работ. Их нельзя установить позже, но и раньше устанавливать тоже не желательно.

Планировка электрики — что нужно знать

Главная / Новости/ Планировка электрики — что нужно знать

Назад к Новостям

Советы, как правильно сделать разводку электропроводки в доме и как правильно надо делать дизайн-проект электрики

На этапе проектирования интерьера дизайнер тщательно прорабатывает каждый сантиметр в квартире, чтобы не только красиво и удобно спланировать пространство, но и рационально использовать площадь. В ходе работы всегда составляют подробный план электрики в дизайн-проекте, который необходим для того, чтобы правильно, качественно сделать разводку в доме. Поэтому дизайнеры не только обсуждают и утверждают с заказчиками стилевые и цветовые, планировочные и отделочные решения, но и готовят полный пакет технической документации, который включает в себя и план электрики в квартире. Наши рекомендации пригодятся всем, кто хочет сделать проект разводки электрики в квартире или доме своими руками, не обращаясь к дизайнеру.

Разводка электропроводки в квартире: что такое план электрики?

Проект разводки электрики предполагает планирование сценария освещения в квартире, иными словами, размещение светильников в помещениях. Кроме того, план создания разводки предусматривает расположение выключателей, а также схему подключения различных электроприборов в доме.

Профессиональный дизайн-проект отличается от любительского тем, как сделана электропроводка в доме. Это фото служит ярким примером, зачем нужно создать проект электропроводки дома: если бы дизайнер заранее не знал место расположения мебели в спальне, то вместо красивого бра по стене свисали бы провода, тянущиеся к розетке. Хорошо, если еще без удлинителя.

План разводки электропроводки в квартире: выключатели и розетки

В плане разводки электрики указывают типы выключателей — внешние или скрытые, клавишные, поворотные или сенсорные, — и дизайнер привязывает определенный выключатель к стене или проему. Мы указываем принадлежность выключателя к конкретному осветительному прибору (на плане разводки электрики в квартире они обозначаются стрелками).

Иногда проект разводки электрики в квартире предусматривает и дублирующие выключатели — те, что располагаются с разных сторон комнаты и позволяют контролировать световой сценарий из разных точек дома.

На следующем этапе работы над разводкой электропроводки планируют расположение розеток и приборов в квартире. Например, мы спросим вас, хотите ли вы сделать систему теплых полов: этот нюанс обязательно нужно указать в плане электрики, записав все компоненты этой системы. Если в кухне вам нужен телевизор, мы отметим и это, когда будем разрабатывать план электрики в квартире. Так, для каждой конкретной розетки в доме указывается разновидность (стандартная, телефонная, телевизионная и т. д.). Эта информация поможет правильно и быстро сделать разводку.

Разработка дизайн-проекта электрики: вопросы дизайнера

Как правильно сделать разводку электропроводки в квартире? Для этого непременно нужно учесть не совсем очевидные нюансы. Приведем перечень вопросов, на которые нужно будет ответить, создавая дизайн-проект электрики.

Есть ли у вас дети и какого они возраста? Разрабатывая план электрики в дизайн-проекте, можно будет определить, на каком уровне расположить в квартире выключатели и розетки с точки зрения удобства и безопасности.

Используете ли вы дома стационарный телефон? В этом случае понадобится телефонная розетка, а если в квартире проживает большая семья, то могут потребоваться и две такие розетки, что также нужно отразить в дизайн-проекте электрики.

Подразумевается ли в квартире рабочее место, и где оно будет расположено? Правильная разводка электрики в квартире должна учитывать и эти моменты. В рабочей зоне будет необходима одна или даже две розетки, к которым впоследствии можно подключить сетевой фильтр: для компьютера и принтера, для зарядки мобильного телефона или планшета, принтера, настольного светильника.

План разводки электрики в доме зависит от того, как расставлена мебель. Скажем, розетки в квартире могут быть даже напольными (вы, скорее всего, о существовании таких даже не подозревали).

Каким набором электрических устройств вы хотите пользоваться в кухне? У каждой хозяйки свои запросы: кто-то любит варить супы в кастрюлях, а кто-то — выпекать булочки. В высоких новостройках сегодня устанавливают электрические плиты или варочные панели вместо газовых, поэтому любителям печь понадобится электродуховка или мультиварка. А маме малыша, например, пригодится блендер, для которого также нужна розетка в зоне готовки. Только учитывая все эти нюансы, вы будете знать, как сделать разводку электропроводки в доме правильно.

Любите ли вы читать перед сном? В этом случае в дизайн-проект электрики должен предусмотреть у спального места удобные светильники. Желательно также, чтобы их яркость регулировалась.

Пользуетесь ли вы проводным или беспроводным интернетом? Wi-fi соединение, «расшаренное» на все ваши устройства, — это весьма удобно в современных условиях. Поэтому в плане электрики стоит предусмотреть интернет-розетку, к которой будет подключен роутер, установленный в подходящем месте квартиры.

План разводки электропроводки в доме: особенности функциональных зон

Помимо реализации ваших представлений о комфорте в доме, при разработке плана электрики в квартире дизайнеру необходимо учесть еще множество технических нюансов. Скажем, если в спальне важны функциональность освещения и использования электроприборов, то в кухне, как и в ванной из-за повышенной влажности и температуры огромное значение приобретает безопасность. Например, в санузле разрешено делать только скрытую электропроводку и запрещается использовать тройники и удлинители. Продумайте эти нюансы до того, как сделать разводку электропроводки в квартире.

Гидромассажная ванна не работает без электричества (сделать разводку электропроводки для нее нужно заранее). Если в кабинке предусмотрен телефон, необходимо подвести вывод на место монтажа, что необходимо отразить в дизайн-проекте электрики в квартире. Те же нюансы разводки электропроводки касаются монтажа скрытых стереосистем и акустики, установки телевизора в ванной комнате.

План разводки в квартире: место подключения приборов

В соответствии с рекомендациями производителей электрооборудования следует заранее обозначить на плане электропроводки в квартире точные места расположения всех выводов. Так, делая электропроводку в квартире, розетку для стиральной машинки располагают как за корпусом прибора, так и сбоку, а вот розетку для подключения бойлера выводят немного в сторону от места его установки. Кроме того, такие электрические приборы, как плита, посудомоечная и стиральная машины должны быть заземлены, а их разводка предполагает использование специального кабеля. Как правило, требуется и отдельное УЗО. Все эти детали также должны быть указаны в плане разводки электрики.

Дизайн-проект электрики в квартире: как сделать общую схему

На заключительном этапе работы план электрики квартиры, дома или офиса, как и дизайн-проект интерьера визуализируют с помощью специальных программ, создавая схемы и объемные макеты. Это необходимо, потому что дизайнер — творец, создающий не только красивую «обложку» и «начинку», но и структуру. Чтобы правильно сделать план электрики и дизайн-проект квартиры, нужно знать и учитывать все технические тонкости, особенности оборудования, пожелания клиента, а также технические нормы (включая правила устройства электропроводки в доме), на основании которых дизайнер выполняет свою работу от первой встречи с заказчиком до момента окончания ремонта.

Планировка электрики — что нужно знать

Как сделать кухню удобнее

Как уменьшить шум в квартире

Идеи для ремонта: темные стены

Какие интерьеры популярны в России ?

За что вы платите дизайнеру?

Как воплотить задумки дизайнера?

Как обойтись без дизайнера?

Консультация дизайнера

О чем будет спрашивать дизайнер?

Интерьерные лайфхаки

6 способов получения зеленой энергии в домашних условиях

Для большинства домовладельцев самый простой способ сократить свои счета за коммунальные услуги — сократить потребление энергии за счет самодисциплины и повышения эффективности. Но для тех, у кого есть время и деньги для инвестиций, установка одной или нескольких экологически чистых энергетических систем может обеспечить большую и долгосрочную экономию, делая больше для защиты окружающей среды.

Выбор и покупка зеленой энергетической системы для жилых помещений может стать большим проектом. Некоторые системы могут оказаться нерентабельными для вашего дома, а другие могут быть вообще несовместимы. Но как только вы определите свои варианты и установщиков в вашем регионе, вы можете быть удивлены тем, что находится в вашем ценовом диапазоне.



Узнайте о местных правилах и льготах в области экологически чистой энергии

Прежде чем вы увлечетесь, следует помнить о нескольких важных факторах. Во-первых, штаты и муниципалитеты по-разному регулируют некоторые системы возобновляемой энергии, особенно солнечные панели и ветряные турбины. Если выяснится, что ваш город строго ограничивает одно или оба, полезно выяснить это на ранней стадии процесса. Позвоните в местную мэрию или проконсультируйтесь с местным установщиком ветряной и солнечной энергии, чтобы узнать, что разрешено в вашем районе.

Во-вторых, могут быть предусмотрены налоговые льготы и другие льготы, которые сделают покупку экологически чистой энергетической системы более доступной. С 2018 года федеральная налоговая льгота на возобновляемые источники энергии для жилых помещений была продлена до конца 2021 года и распространяется на такие системы, как солнечные панели, ветряные турбины, геотермальные тепловые насосы и солнечные водонагреватели. Ваш штат может предложить дополнительные налоговые льготы, а местные коммунальные службы могут даже иметь программы, облегчающие установку возобновляемых источников энергии.

Производство электроэнергии в домашних условиях

1. Солнечные батареи для жилых домов

Каждый луч солнца, падающий на вашу крышу, — это бесплатное электричество. Все, что вам нужно, это солнечная панель, чтобы захватить его. И отчасти благодаря вышеупомянутой налоговой льготе многие домовладельцы участвуют в акции.

Солнечные панели должны устанавливаться профессионалами, и многие установщики оценят ваш дом без каких-либо обязательств, чтобы определить лучшие места для установки и предложить оценку. Некоторые могут даже установить солнечную черепицу, которая выглядит более обтекаемой.

Энергия, вырабатываемая солнечными панелями, должна быть использована или сохранена немедленно. Когда ваш дом потребляет больше энергии, чем генерируют ваши солнечные панели, солнечная энергия просто компенсирует количество электроэнергии, которое вам нужно купить из сети. Но когда вы производите больше, чем используете, вы можете продать эту избыточную энергию обратно электроснабжению, что еще больше снизит ваши счета. Другой вариант — приобрести домашнюю батарею, которая может хранить эту энергию до тех пор, пока она вам не понадобится после наступления темноты.

2. Ветряные турбины

Вам не нужны огромные турбины, которые вы видите на ветряных электростанциях, чтобы генерировать экологически чистую энергию для вашего дома. Пропеллер размером с крышку мусорного бака может значительно сократить ваши счета за электроэнергию, если он установлен в достаточно ветреном месте.

Профессиональная установка также имеет ключевое значение, как для обеспечения безопасности турбины, так и для размещения ее там, где до нее может долететь ветер. И, как и в случае с солнечными панелями, вы должны использовать их или потерять, когда вырабатываете энергию из ветряных турбин.

3. Гибридные солнечные и ветряные системы

Если у вас солнечные дни и ветреные ночи, гибридная солнечная и ветровая системы могут идеально подойти для вашего региона. Комбинация повышает вероятность того, что ваш дом будет генерировать электроэнергию круглосуточно, поэтому теоретически вы можете полностью отключиться от сети, добавив домашнюю батарею.

4. Системы микрогидроэнергетики

На вашей территории есть проточный ручей? Возможно, вам удастся направить поток воды через небольшую турбину и позволить потоку генерировать бесплатную электроэнергию 24 часа в сутки. Система микрогидроэнергетики часто даже лучше, чем гибридная система, потому что поток воды более непрерывен и надежен, чем ветер и солнце.

5. Солнечные водонагреватели

Если полноценная система солнечных панелей вам не по карману, но у вас все еще есть солнечная недвижимость на крыше, солнечный водонагреватель — это менее дорогой способ получить немного бесплатной энергии. В большинстве солнечных водонагревателей сам бак хранится на крыше как часть установки, что придает ему более громоздкий вид. Но это позволяет солнцу работать с одним из самых больших энергетических пожирателей в вашем доме.

6. Геотермальные тепловые насосы

Температура под землей намного более стабильна, чем температура в наших домах, и зимой геотермальный тепловой насос может украсть часть этого скрытого тепла. Эти системы используют замкнутый контур труб для перекачки жидкости через подземный канал в ваш дом и обратно под землю. Внутри дома теплообменник использует тепло труб для обогрева жилых помещений с минимальным потреблением энергии.

Возобновляемые источники энергии — это разумный способ сократить счета и уменьшить нагрузку на окружающую среду. И с таким количеством разных способов принести ее домой, производство собственной энергии может оказаться более возможным, чем вы ожидали.

Производство собственного электричества | Smarter Homes

Выработка собственного электричества может снизить затраты на электроэнергию и обеспечить надежность энергоснабжения.

Для загородной недвижимости это может быть единственным практичным и экономически выгодным вариантом. Для городской недвижимости «микрогенерация» также может быть привлекательным вариантом при определенных обстоятельствах.

Есть несколько вариантов, от солнечных, ветряных и гидроэлектростанций до традиционных дизельных генераторов.

Зачем производить собственное электричество?

Рентабельность

Выработка собственной электроэнергии в долгосрочной перспективе может быть дешевле, чем дальнейшее использование электроэнергии от местных линий, особенно в местах, где есть доступ к хорошим возобновляемым ресурсам (ветер или солнечная энергия).

Для объектов недвижимости в отдаленных районах подключение к местным линиям связи может стоить десятки тысяч долларов. Выработка собственной электроэнергии может оказаться дешевле. Это также может быть вариантом в городских районах. На данный момент затраты на установку относительно высоки, но они снижаются.

Если вы подключены к сети и вырабатываете электроэнергию самостоятельно, вы можете продать излишки обратно своей энергетической компании.

Гарантированное подключение

Если вы можете производить и хранить электроэнергию самостоятельно, индивидуально или совместно с соседями, вы можете быть уверены в электроснабжении даже в случае отключения электричества или отключения вашей местной электросети. Это дает вам гораздо большую независимость от сети и может быть полезно во время чрезвычайных ситуаций или плохой погоды.

Воздействие на окружающую среду

В 2016 году почти 84 процента электроэнергии Новой Зеландии вырабатывалось из возобновляемых источников, таких как гидроэнергетика, ветер, биоэнергия и геотермальная энергия. Остальное приходится на сжигание ископаемого топлива, такого как газ или уголь, процесс, который приводит к выбросам парниковых газов и способствует изменению климата.

New Zealand Energy Quarterly на веб-сайте MBIE содержит информацию о производстве энергии в Новой Зеландии.

По мере увеличения спроса и выработки дополнительной электроэнергии эти выбросы, вероятно, увеличатся. Снижая спрос на электроэнергию от местных линий и вырабатывая ее самостоятельно с использованием возобновляемых источников энергии, таких как гидро-, ветряные или фотоэлектрические элементы, вы поможете сократить выбросы парниковых газов в Новой Зеландии и свой личный углеродный след.

Как самому вырабатывать электроэнергию?

Возможности для собственного производства электроэнергии включают:

  • фотогальванические (PV) системы
  • ветряные турбины
  • микрогидросистемы
  • двигатели на биомассе и биогазе
  • дизельные или биодизельные генераторы.

Ветряные, фотоэлектрические, гидроэлектростанции, биогаз и биодизель используют возобновляемые источники энергии, не производят чистых вредных выбросов и — в зависимости от ваших обстоятельств — могут предложить экономичные варианты производства электроэнергии.

Если вы уже подключены к сети, переход на эти системы может быть относительно дорогим вариантом. Тем не менее, все они заслуживают внимания, особенно недвижимость в отдаленных районах, и цена с каждым годом снижается.

Биомасса и биогаз

Биомасса представляет собой органический материал, который может быть использован для производства электроэнергии, тепла и может быть преобразован в топливо для транспорта. Примерами биомассы являются древесная щепа, обрезки древесины, изделия из бумаги, растительные остатки, навоз и сточные воды. Если фабрики или фермы производят много отходов биомассы, использование этих отходов для производства электроэнергии может быть экономически выгодным.

В доме эффективнее сжигать сухую биомассу в дровяной печи для отопления и нагрева воды или, в случае листьев и садовых отходов, компостировать их.

При разложении органических отходов в отсутствие кислорода образуется смесь метана и двуокиси углерода. Этот биогаз можно использовать вместо природного газа для отопления, охлаждения, приготовления пищи и производства электроэнергии. Метан и углекислый газ являются парниковыми газами, но лучше сжечь метан, чем выпустить его в атмосферу.

Биогаз полезен для фермеров, которым приходится избавляться от большого количества отходов животноводства. Однако биогазовая установка требует технического обслуживания и внимания при эксплуатации, поэтому может подходить только для крупных ферм.

Дизельные генераторы

Дизельные генераторы уже много десятилетий используются для выработки электроэнергии в отдаленных районах.

Они также используются для аварийного производства электроэнергии в случае отключения электроэнергии. Они есть в больницах, компьютерных центрах и других важных зданиях.

При наличии системы возобновляемой энергии (особенно ветровой или солнечной) вам может понадобиться генератор в качестве резервного источника. Он может запуститься автоматически, если заряд батареи станет слишком низким, например, в безветренный или пасмурный день.

Они просты в использовании и могут обслуживаться любым автомехаником. Но у них есть недостатки: шумность, затраты на топливо, неудобство заправки, выхлопные газы (в том числе парниковые газы и другие опасные загрязнители воздуха), износ и стоимость обслуживания.

Хранение и использование электроэнергии

Если вы производите собственное электричество, особенно с помощью ветряных, гидро- или фотоэлектрических систем, вы можете либо подключиться к сети (и возвращать в нее излишки электроэнергии), либо быть независимыми (автономная энергосистема). Если у вас автономная система, вам потребуется:

  • иметь батареи для хранения энергии по мере ее выработки
  • имеют дополнительную опцию генерации для обеспечения бесперебойного питания.

Если вы подключены к сети, вы будете подключены к местной электросети и сможете экспортировать избыточную электроэнергию, а также использовать электрическую сеть в качестве резерва для вашей системы. Использование сети для хранения будет означать, что вы сможете сэкономить на стоимости местных аккумуляторных батарей.

Аккумуляторы

Если вы используете аккумуляторы, вам понадобится достаточная емкость для хранения электроэнергии для ваших нужд, когда ваши генераторы не работают. Это может быть эквивалентно запасу на несколько дней, если вы полагаетесь на прерывистые источники генерации, такие как ветряные турбины или солнечные фотоэлектрические элементы.

Аккумуляторы также должны быть способны накапливать электроэнергию для удовлетворения пикового спроса, когда несколько приборов включаются одновременно.

Это должны быть аккумуляторы глубокого разряда. Большинство аккумуляторов, например, используемых в транспортных средствах, повреждаются, если вы израсходуете слишком много заряда. Глубокий цикл может выдержать регулярный разряд ниже 50%.

Существует множество вариантов, но свинцово-кислотные батареи являются самыми дешевыми для крупномасштабного хранения. Системы возобновляемой энергии обычно используют так называемые мокрые батареи, а не герметичные или гелевые батареи.

Аккумуляторы выделяют едкие и легковоспламеняющиеся газы на последних этапах зарядки, поэтому их следует устанавливать в хорошо вентилируемом помещении, по возможности отдельно от вашего дома.

Их необходимо правильно устанавливать и обслуживать, чтобы они оставались безопасными и в хорошем состоянии. Проконсультируйтесь с вашим поставщиком и следуйте инструкциям производителя. Они могут нуждаться в замене каждые 6-8 лет.

Блок батарей, достаточный для автономной системы в одном доме, может стоить от 10 000 до 30 000 долларов, в зависимости от того, сколько энергии вам нужно хранить.

Другое оборудование

Если у вас есть собственная система выработки электроэнергии и вы храните энергию в батареях, вам потребуется другое оборудование, такое как:

  • инвертор для преобразования постоянного тока (DC), хранящегося в батарее, в переменный ток 230 В ( переменного тока) используется в стандартных приборах
  • выпрямитель для преобразования переменного тока в постоянный перед аккумулятором
  • контроллер, чтобы убедиться, что на выходе 230 В и 50 Гц, а аккумулятор не перезаряжается (он направляет избыточную мощность на элемент сопротивления, который может сильно нагреваться)
  • , которые должны быть достаточно толстыми, чтобы выдерживать максимальный ток. Чем они короче, тем меньше энергии вы потеряете в пути. Если они должны быть длинными, напряжение должно быть увеличено, а это означает, что вам потребуется больше оборудования для изменения уровней напряжения.

Обратите внимание, что для работы с этими системами обычно требуется лицензированный электрик.

Продажа электроэнергии в сеть

Ваш продавец электроэнергии будет продавать вам электроэнергию по одной цене и может покупать у вас электроэнергию по другой цене. Вам понадобится договор с продавцом.

В зависимости от того, как вырабатывается электроэнергия, компания, работающая с линиями, может не принимать очень малые количества колеблющейся мощности. Это может означать, что вам придется использовать аккумулятор в качестве промежуточного накопителя, прежде чем подавать питание обратно в сеть.

Разные поставщики допускают разные варианты, поэтому проверьте их перед установкой системы. Если вы подключены к сети, вам придется ежемесячно платить за поставку.

Вам также понадобится система управления, которая предотвращает подачу энергии в сеть, когда сеть отключена, чтобы обеспечить безопасность всех, кто работает на линиях.

Энергоэффективность

Производство электроэнергии в домашних условиях стоит дорого, поэтому вы не хотите покупать систему большей мощности, чем вам нужно.

Перед установкой любого типа бытового генерирующего оборудования убедитесь, что вы снижаете потребление электроэнергии с помощью изоляции, энергосберегающих лампочек, газовой плиты, солнечного нагрева воды и т. д.

Я полностью подключил дом к электричеству. Вот как это работало и сколько это стоило

Барри Синнамон — генеральный директор калифорнийской компании Cinnamon Energy Systems.

***

Пишу это в Сан-Хосе под марсианским красным небом, изредка падающим легким пеплом и слабым запахом дыма в воздухе. Солнечная энергия снизилась на 60 процентов, несмотря на то, что огонь горит не менее чем в 50 милях отсюда.

Некоторые люди говорят, что это новая норма. По всей вероятности, ситуация ухудшится по мере того, как мы будем сталкиваться с более экстремальными погодными явлениями и повышением уровня моря из-за таяния ледяных щитов. Многие жители Калифорнии буквально бессильны, поскольку наша коммунальная инфраструктура не справляется с последствиями изменения климата, усугубляемого растущими потребностями нашего общества в электроэнергии.

К счастью, с доступными в настоящее время солнечными батареями, батареями и тепловыми насосами, каждое двухэтажное здание с солнечной крышей может быть чистым генератором энергии — по существу, с отрицательным выбросом углерода. Более того, с батареями, подключенными к сети, здания могут легко обеспечить отказоустойчивость, необходимую нашей сети во время нехватки электроэнергии и отключений электроэнергии.

Помимо альтруизма, генерация дешевле, чем консервация существующих зданий. Более рентабельно добавить солнечную энергию и аккумулятор, чем повышать эффективность оболочки здания или заменять существующее оборудование ОВКВ до истечения срока его службы новым высокоэффективным оборудованием.

Время сжечь этот мост к природному газу

Бывший министр энергетики США Эрнест Мониз позиционировал природный газ как мост к возобновляемым источникам энергии. Мы пересекли этот мост; возобновляемые источники энергии на месте теперь дешевле природного газа для всех применений, кроме промышленного технологического тепла и дальних перевозок.

Человечество столкнулось с чрезвычайной ситуацией, связанной с изменением климата. Поскольку солнечную энергию и хранилище на крыше можно установить быстро и недорого, мы не должны останавливаться на нулевом выбросе углерода — мы должны стремиться сделать все здания углеродно-отрицательными как можно быстрее.

Потребительская экономика для использования возобновляемых источников энергии на месте является убедительной. Рассмотрим дом, который использует 1000 терм природного газа для отопления помещений в год; при цене 2 доллара США за тепло, это составляет 2000 долларов США в год. Текущие тепловые насосы будут потреблять 8 300 киловатт-часов в год, чтобы обеспечить такое же количество тепла; по цене 0,30 доллара за кВтч, что составляет около 2500 долларов за электроэнергию.

Однако, если учесть в уравнении солнечную энергию на крыше при средней ставке 0,10 долл. США/кВтч, годовые эксплуатационные расходы на тепловой насос составят 830 долл. США. Аналогичная энергетическая математика также демонстрирует, что водонагреватель с тепловым насосом превосходит водонагреватель на природном газе.

Преодоление нашей зависимости от ископаемого топлива является сложной задачей, поскольку на здания приходится 28 % общего потребления энергии в Калифорнии. К сожалению, литература о реальных случаях электрификации существующих зданий ограничена. Является ли модернизация электрификации практичной, рентабельной и удобной? Могут ли здания ежегодно вырабатывать всю необходимую им энергию?

Чтобы выяснить это, я начал проект по полному переводу 50-летнего дома в Сан-Хосе на электричество. Больше никакого ископаемого топлива.

По пути я столкнулся с несколькими камнями преткновения, но также получил несколько очень приятных сюрпризов. Следующее обсуждение разбивает этот опыт электрификации зданий на три основных этапа: подготовка, создание и преобразование.

Подробная информация представлена ​​в следующей таблице и в обсуждении ниже.

Подготовка: Низко висящие фрукты

Здравый смысл предлагает начать с энергоаудита. Я использую программы энергетического аудита более 40 лет, включая программу Home Energy Advisor Министерства энергетики США. К сожалению, эти программы редко учитывают местные тарифы на коммунальные услуги, стимулы для солнечной энергии и хранения, а также снижение стоимости солнечной энергии и хранения, а также новые технологии тепловых насосов и бытовых приборов.

Мой противоположный совет — отказаться от энергетического аудита и вместо этого сосредоточиться на низко висящих фруктах — как правило, на светодиодном освещении; герметизация протекающих окон, дверей и воздуховодов; и эффективная эксплуатация электроприборов при самых низких тарифах на электроэнергию.

Тем не менее, существуют продукты и услуги, которые предоставляют отчеты о потреблении электроэнергии в режиме реального времени; эти услуги весьма полезны для выявления и последующего сокращения потребления электроэнергии в здании.

Для этого проекта не было экономического смысла повторно утеплять стены или модернизировать оставшиеся окна с одинарным остеклением. Тем не менее, древняя изоляция чердака была удалена пылесосом и добавлено 18 дюймов вспененной целлюлозы, что повысило значение R с менее чем 7 до 60.

Замена всех ламп накаливания и компактных люминесцентных ламп на светодиоды не составляла труда. Старый односкоростной насос для бассейна был заменен новым насосом с переменной скоростью, который настолько тихий, что может работать ночью, когда тарифы на электроэнергию низкие. Устранение «вампирских» силовых нагрузок, использование термостата пониженного энергопотребления и использование приборов в непиковое время обеспечили дополнительную экономию.

Генерация: Солнечная энергия и аккумулирование

После того, как простые и дешевые меры по повышению энергоэффективности будут реализованы, почти в каждом случае следующим шагом будет выработка электроэнергии с помощью солнечной энергосистемы на крыше. Окупаемость этих систем происходит быстрее, чем при обновлении функциональных приборов, добавлении дополнительной изоляции стен или замене дверей и окон.

Поскольку данных о предыдущем потреблении энергии в доме не было, было подсчитано, что около 10 кВт фотоэлектрических панелей на крыше приведут к нулевому счету за электроэнергию, включая ОВКВ, нагрев воды, приготовление пищи, насосы для бассейна и один электромобиль. Я также установил 20 кВтч накопителя энергии и два инвертора (один с возможностью зарядки электромобиля).

Текущие тарифы на электроэнергию составляют 0,48 доллара США за кВтч с 16:00 до 21:00. и 0,17 доллара за кВтч в остальное время. Сохраняя солнечную энергию в аккумуляторе в течение дня (вместо того, чтобы продавать ее обратно в сеть по более низким дневным тарифам), а затем используя эту энергию ночью, клиенты аккумуляторов могут эффективно избегать высоких пиковых тарифов на электроэнергию. Кроме того, очевидным преимуществом является наличие резервного питания для основных нагрузок в доме во время отключений электроэнергии, вызванных неисправностями коммунального оборудования, пожарами и отключениями электроэнергии в целях общественной безопасности.

Переоборудование: замена всех газовых приборов

Приобретение новых высокоэффективных приборов для замены существующих функциональных приборов редко оказывается рентабельным. Лучше подождать, пока старая техника не умрет, если только эффективность существующей техники не является крайне низкой или есть другие причины (такие как комфорт, шум или непреодолимая вина окружающей среды).

В рамках подготовки к этому комплексному проекту электрификации первоначальная главная панель обслуживания на 200 ампер была модернизирована до новой панели обслуживания, готовой к работе от солнечной энергии. Поскольку эта работа была выполнена одновременно с установкой солнечных батарей и аккумуляторов, на эту модернизацию распространяется федеральный налоговый кредит.

Хотя существующая газовая печь работала, компрессор кондиционера работал ненадежно, а воздуховоды в доме находились в плохом состоянии. Для обеспечения отопления и кондиционирования воздуха была установлена ​​двухзонная система теплового насоса, а также два вентиляторных блока, новые воздуховоды и два термостата, подключенных к Интернету.

Обратите внимание, что это была не «сплит-система» без воздуховодов, а скорее традиционная система с воздуховодами, использующая существующие схемы вентиляционных отверстий в каждой комнате. Во время работы эту высокоэффективную инверторную систему отопления, вентиляции и кондиционирования практически невозможно услышать. Более того, наружная компрессорная установка занимала меньше места, чем существующий цилиндрический компрессор кондиционера, а удаление старой газовой печи и системы вентиляции освободило дополнительное место в гараже.

В Сан-Хосе действует программа скидок, поощряющая установку водонагревателей с тепловым насосом. Существующий газовый водонагреватель на 65 галлонов был заменен водонагревателем с тепловым насосом на 65 галлонов. Поскольку тарифы на время использования давали дополнительные преимущества при стирке в непиковое время, газовая сушилка была заменена электрической сушилкой.

После внесения этих изменений в бытовую технику старинная газовая плита стала единственным газовым прибором, оставшимся в доме. Вместо этой газовой плиты была установлена ​​индукционная варочная панель, что завершило электрификацию дома. Однако остались два редко используемых уличных газовых прибора: газовый обогреватель для бассейна/спа и газовый гриль. Поскольку эти газовые приборы, загрязняющие окружающую среду, используются редко и не имеют убедительных электрических вариантов, их оставили на месте.

Извлеченные уроки

  • Дома, которые полностью электрифицированы — ОВКВ с тепловым насосом, водонагреватель с тепловым насосом, электрическая плита / духовка, электрическая сушилка, солнечная энергия, хранилище, электромобиль — не могут обойтись меньшими электрическими сетями на 100 или 125 ампер. Затраты для отдельных потребителей могут варьироваться от 5 000 долларов США за простое обновление электроснабжения до более 20 000 долларов США, если необходимо обновить подземную проводку или трансформаторы. Типичны авансовые платежи за инженерные услуги и задержки на шесть месяцев и более. Города и штаты, которые планируют электрифицировать существующие здания, должны найти способы упреждающей рационализации и снижения затрат на модернизацию электроснабжения. Ни один домовладелец в здравом уме не стал бы ждать от трех до шести месяцев без отопления и горячей воды, чтобы обновить электричество. Они просто заменят сломанные газовые приборы на новые.

  • Технология тепловых насосов быстро развивалась. Однако подрядчики HVAC могут не понимать проблемы интеграции с солнечными батареями, системами хранения и резервного питания. В некоторых цитатах, которые я получил, рекомендовалось резервное отопление на природном газе или электричестве, а также более старая и менее эффективная технология теплового насоса, которая не работала бы во время отключения электроэнергии. Установленный мультизональный инверторный тепловой насос компактен и эффективен, а также имеет низкое потребление тока при работе и запуске.

  • Сантехники иногда путают водонагреватели с тепловым насосом с накопительными водонагревателями или обычными электрическими баковыми водонагревателями (которые фактически запрещены в некоторых регионах). Для установки водонагревателя с тепловым насосом может потребоваться дополнительная электрическая цепь на 30 ампер, что является электрической задачей, которая выходит за рамки работы обычных сантехников.

  • Оценить солнечную систему довольно просто, если использовать исторические данные об энергии. Более сложные инженерные расчеты необходимы для определения дополнительной солнечной мощности, необходимой, когда рассматривается водонагреватель с тепловым насосом, система HVAC или электромобиль. При проектировании аккумуляторной системы необходимо учитывать как мощность, доступную от батареи, так и энергоемкость батареи, и эти требования к мощности/энергии зависят от размера солнечной системы, а также от устройств, которые, как ожидается, будут работать во время отключения электроэнергии.

  • Хотя оборудование для полностью электрических домов надежно, большинство программ и протоколов связи все еще находятся на ранней стадии. Эти системы (и соответствующие приложения для мобильных телефонов) редко взаимодействуют друг с другом. Самые большие проблемы в этом проекте связаны с настройкой этих приложений и обеспечением их надежной связи.

  • В этом проекте участвовали семь различных типов специализированных подрядчиков: изоляционные, бассейновые, электрические, солнечные/аккумулирующие, HVAC, сантехнические и плотницкие. Домовладельцам, которые не знакомы с техническими компромиссами, следует подумать о найме консультанта, который разбирается в доступном выборе оборудования, а также в местных правилах, тарифах на электроэнергию и льготах.

  • В этом проекте значительно улучшен комфорт и безопасность. Электрическая система безопаснее; HVAC, нагрев воды и приготовление пищи не создают выбросов и пожароопасности; обогрев и охлаждение работают тише и комфортнее; а резервное питание автоматическое, бесшумное и безопасное.

  • После одного года эксплуатации становится ясно, что солнечная система мощностью 10 кВт на крыше была бы подходящим размером. Однако во время монтажа были установлены дополнительные панели, в результате чего мощность системы увеличилась до 12,8 кВт. По истечении первого года система выработала 17 404 кВтч, из них 7 788 кВтч превышены по счету за коммунальные услуги. Излишков энергии было бы намного меньше, если бы дома заряжались два электромобиля, а не один. 20 кВт-ч накопителя энергии обеспечили достаточную мощность, чтобы избежать пикового использования энергии в 335 из 365 дней в году. Только в очень жаркие, задымленные или пасмурные дни приходилось пользоваться электроэнергией в часы пик.

Политические рекомендации

Ощутимые последствия изменения климата вынуждают Калифорнию электрифицировать здания и транспорт во все более короткие сроки. Необходимо заменить все газовые приборы, а также необходимо недорогое и надежное электричество. Модернизация существующих зданий с помощью солнечных батарей и накопителей на месте является самым быстрым и наименее дорогим средством для достижения этой цели. Поскольку дополнительные затраты на добавление большего количества солнечной энергии и хранения относительно низки, поощрение зданий к снижению выбросов углерода выгодно для окружающей среды, энергосистемы и налогоплательщиков.

Эффективные переходы такого масштаба ускоряются за счет благоприятной экономики клиентов. С финансовой точки зрения, есть частный капитал как от владельцев зданий, так и от банковского сектора. Однако этот переход откладывается и отклоняется действующими коммунальными службами. Желание коммунальных предприятий, принадлежащих инвесторам, получать все большую прибыль, в корне противоречит потребности Калифорнии в быстром переходе на безопасную и доступную электроэнергию; единственное решение — пересмотреть бизнес-модель коммунального предприятия, а это непростая задача.

Реальные результаты этого проекта предлагают три ключевых политики для улучшения экономики и ускорения электрификации зданий:

  1. Справедливая компенсация хост-клиентам

Потребители и инвесторы должны продолжать получать справедливую компенсацию как за энергию (кВтч), так и за мощность (кВт), которую они отдают в сеть. Они должны получить компенсацию за инвестиции, которые они делают в солнечную энергию и системы хранения, тем более, что эти миллионы солнечных и аккумуляторных систем обеспечивают энергию и мощность во время нехватки электроэнергии и отключений электроэнергии. Упущенная выгода для инвесторов коммунальных услуг не должна использоваться в качестве обоснования для увеличения затрат клиентов, особенно когда есть более быстрые и менее дорогие альтернативы налогоплательщикам.

  1. Устранение бумажной работы, упрощение стимулов, автоматизация взаимосвязи

Эти ненужные бюрократические расходы добавляют 30 или более процентов к проектам электрификации, особенно тем, которые связаны с улучшениями, которые взаимодействуют с электрической сетью. Управление стимулами и взаимосвязями должно быть изъято из рук существующих отраслей, которые явно выступают против этих мер самогенерации и сохранения. Смешно, что коммунальные предприятия, принадлежащие инвесторам, настолько преднамеренно и эффективно управляют программами поощрения, что затраты на оформление этих документов часто превышают ценность самого поощрения. Задержки при подключении от четырех до шести месяцев типичны для аккумуляторных проектов, что соразмерно снижает финансовые выгоды для клиентов (пятимесячная задержка со счетом за электроэнергию в размере 300 долларов означает, что дополнительные 1500 долларов идут коммунальному предприятию, а не экономятся потребителем).

  1. Модернизация электроснабжения жилых домов

Процесс модернизации системы электроснабжения дома нарушен и требует капитального ремонта. Когда у домовладельца выходит из строя водонагреватель или печь, или он покупает электромобиль, или он хочет установить солнечную батарею на крыше, чтобы удовлетворить все (или более) свои потребности в электричестве, или он хочет установить аккумулятор для резервного питания и услуг поддержки сети , они не могут ждать шесть месяцев и тратить целых 20 000 долларов США на свою утилиту, чтобы перейти на обновление услуги. Эти дополнительные расходы и задержки часто полностью сводят на нет усилия домовладельцев по электрификации. Лучшим курсом действий для правительств будет координация модернизации электроснабжения групп близлежащих домов. Домовладельцам не нужно будет ориентироваться в непрозрачном наборе коммунальных и городских правил для модернизации, можно будет выбрать одного подрядчика для выполнения дорогостоящих подземных и воздушных электромонтажных работ в районе, а домовладельцы смогут затем электрифицировать свои дома, когда это будет удобно.

Ускорив переход Калифорнии к электрификации, мы сможем избежать наихудших последствий глобального потепления и в то же время улучшить состояние окружающей среды и экономики. Хорошей новостью является то, что и технология, и экономика готовы поддержать эти усилия по электрификации.

Руководство по электрическим соединениям в доме и вокруг него

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 15.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Солидаго / Getty Images

Электрические соединения находятся по всему дому. Электропроводка подключается к выключателям, розеткам, приборам, разъединителям, счетчикам и автоматическим выключателям. Есть несколько способов установить эти соединения, но мы ищем безопасные и надежные способы установить эти соединения, которые будут длиться всю жизнь!

Ненадежные соединения могут привести к нагреву электропроводки и устройств и потенциальному возгоранию. Вот почему безопасные и надежные электрические соединения так важны. Чтобы выполнить эти подключения, вам понадобится небольшой совет и руководство по правильному подключению устройств, приборов и очень важных подключений электрических панелей.

Электрический провод правильного размера и автоматические выключатели, подключенные к проводам, очень важны. Ненадежное соединение может привести к пожару — электробезопасность — это серьезно. Пожалуйста, проверьте эти соединения, прежде чем включать питание чего-либо. Теперь взгляните на множество различных электрических соединений в доме и на то, как выполнять проекты самостоятельно.

  • 01 из 05

    Приборные соединения

    Маскот / Getty Images

    Каждый прибор, будь то настольный прибор, такой как кофейник, или крупный прибор, такой как электрическая плита, имеет электрическое соединение. Каждый из них имеет определенную розетку и определенный размер выключателя, к которому они должны быть подключены. Эти соединения достаточно просты, если вы можете следовать этим простым инструкциям.

  • 02 из 05

    Электрические соединения, которые следует и не следует использовать

    БэнксФото / Getty Images

    Есть хорошие электрические соединения и некоторые, которые никогда не должны быть сделаны. Хотя производители иногда дают вам на выбор пару разных точек подключения, например, с выключателями и розетками, более пристальный взгляд покажет, какое подключение следует выбрать. Помните об этих советах по подключению в следующий раз, когда будете выполнять следующий проект электропроводки.

    • Почему не следует использовать вставные клеммы на выключателях и розетках
    • Как выполнить соединение проводов косичками
  • 03 из 05

    Правильный цвет, размер и типы проводов для использования

    Ель / Марго Кавин

    Прежде чем вы сможете выполнять электрические соединения, вы должны сначала узнать, какой тип провода использовать для установки, какой цвет провода необходим для приложения и какой размер провода подходит для нагрузки цепи. Для электриков цвет проводов значит все. Они определяют, является ли провод горячим, нейтральным или заземляющим.

    Не менее важно иметь провод правильного размера, чтобы выдерживать протекающую через него мощность. Размер провода также варьируется в зависимости от того, какой тип провода вы устанавливаете. Выполняя эти шаги, вы будете правильно устанавливать электрические цепи и благодаря этому будете иметь более безопасный дом.

  • 04 из 05

    Электрические соединения

    Шонл / Getty Images

    Правильное подключение к электрическим компонентам поможет обеспечить бесперебойную подачу электроэнергии. Прежде чем пытаться подключить электросчетчик, разъединитель, электрическую панель или вспомогательную панель, убедитесь, что вы знаете, где размещать провода на каждом из них. Вот лишь некоторые из них, которые помогут вам обеспечить безопасность и функциональность ваших электромонтажных работ на долгие годы.

  • 05 из 05

    Соединения электрических устройств

    Енджей Камински / EyeEm / Getty Images

    Электрические устройства должны быть правильно подключены, чтобы сделать электрические соединения безопасными и надежными. Некоторым приборам нужны только розетки на 120 вольт, а другим нужны розетки на 240 вольт. Простого подключения проводов к клеммам устройства недостаточно. Вам необходимо знать, как правильно зачищать, сгибать и затягивать соединения, чтобы они обеспечивали вам безопасное и функциональное соединение на долгие годы.

10 признаков проблем с электричеством в доме | Home Matters

Электричество облегчает жизнь, но знаете ли вы, как определить проблемы с электричеством в вашем доме? Вот несколько способов определить распространенные проблемы и что с ними делать.

Электричество – это то, что большинство из нас считает само собой разумеющимся. Когда вам это нужно, вы поворачиваетесь к ближайшему выключателю или розетке, и вот оно, готово служить вам 24/7. Он освещает наши дома, сохраняет в них прохладу или тепло и питает все те приборы, которые являются неотъемлемой частью нашей повседневной жизни.

Но эта верой и правдой служащая нам электроэнергия является еще и потенциальным источником разрушения. По данным Международного фонда электробезопасности, сбои в электроснабжении ежегодно вызывают более 50 000 пожаров в домах, которые можно было предотвратить.

В стенах вашего дома скрыто множество опасностей, связанных с электрическим пожаром. Однако, если вы знаете, как определить предупреждающие знаки, вы можете сделать упреждающий и менее дорогой ремонт, который также поможет защитить ваш дом в долгосрочной перспективе. Вот 10 способов выявить распространенные проблемы и что с ними делать

1. Незнакомые или неприятные запахи

Новый прибор может издавать незнакомый запах при первой установке. Это может быть связано с покраской, отделкой прибора или какой-либо другой поверхностной проблемой. Но если вы обнаружите странный запах, исходящий из электрической розетки, отключите все, что к ней подключено, и не используйте ее снова, пока ее не проверит квалифицированный электрик. Кроме того, если панель выключателя или блок предохранителей издают странный запах, немедленно вызовите электрика.

2. Дуговые замыкания

Дуговые замыкания возникают, когда электрическая цепь отклоняется от намеченного пути, часто из-за разрыва проводки. Они являются частой причиной электрических пожаров. Однако дуговые замыкания можно предотвратить путем установки устройства, называемого дуговым прерывателем цепи (AFCI). Профессиональный электрик может установить AFCI. Хотя они могут быть немного дорогими, затраты, вероятно, того стоят, особенно в старых домах, где электрическая проводка могла ухудшиться.

3. Поддельные электротехнические изделия

Если вы когда-нибудь были на блошином рынке и видели, как продавцы продают такие вещи, как удлинители, разветвители и ночники по смехотворно низким ценам, будьте осторожны. Существует большая вероятность того, что они поддельные или не соответствуют отраслевым или государственным стандартам и невероятно опасны. Покупайте электротехнические изделия у авторитетных, авторитетных дилеров и всегда проверяйте, чтобы на изделии была печать Лаборатории андеррайтеров (UL).

4. Горячие или искрение розетки и выключатели

Если ваши выключатели нагрелись на ощупь или в розетке появляется искра, немедленно вызовите профессионального электрика, чтобы узнать, не требуется ли ремонт вашей электропроводки или замена светильника.

5. Жужжащие звуки

Ваши розетки и выключатели должны работать бесшумно. Если вы слышите жужжание, треск или шипение, когда щелкаете выключателем или вставляете его в розетку, немедленно отключите питание этого прибора и обратитесь к профессиональному электрику.

Связано: Шумы, издаваемые вашим кондиционером, и что они могут означать

6. Мигающие индикаторы

Мигающие индикаторы обычно указывают на скачок напряжения. Эти скачки напряжения не обязательно должны быть вызваны катастрофическим событием — более чем вероятно, что ваши приборы предъявляют к электрической системе требования, с которыми она не может справиться. Эти перенапряжения могут сказаться как на ваших приборах, так и на ваших электрических приборах. Если мерцание света является частым явлением, возможно, пришло время подумать о модернизации электропроводки в вашем доме.

7. Сломанные выключатели и ослабленные розетки

Если выключатели или розетки перестают работать или работают с перебоями, это может быть признаком плохой проводки и еще одной потенциальной опасностью возгорания. Незакрепленные розетки также могут привести к поражению электрическим током. Даже частично открытая розетка может ударить ничего не подозревающего человека, который подключает или отключает шнур.

См. также: Шокирующе распространенные опасности поражения электрическим током в вашем доме и как их избежать

8. Горячие потолочные светильники

Время от времени проверяйте область вокруг потолочных светильников на наличие тепла, которое может указывать на отсутствие достаточной изоляции. Кроме того, превышение рекомендуемой мощности лампы может привести к перегреву. Любая проблема представляет потенциальную опасность пожара. Подумайте о переходе на компактные люминесцентные (CFL) или светодиодные (LED) лампы, так как они не производят столько тепла, как лампы накаливания.

См. также: Более безопасный дом, покомнатно

9. Помет грызунов

Мыши и крысы любят жевать электропроводку, а изношенная или поврежденная проводка представляет собой определенную опасность возгорания. Если вы заметили какой-либо помет или другие признаки активности грызунов на чердаке, в подвале или вокруг электрических приборов, проверьте всю проводку в этом районе на наличие признаков повреждения. Если вас беспокоит заражение грызунами, специалист по борьбе с вредителями может помочь вам выяснить, есть ли у вас заражение, и устранить проблему.

10. Проблемы с автоматическим выключателем

Автоматические выключатели предназначены для срабатывания при перегрузке цепи. Отключение предотвращает перегрев и устраняет опасность возгорания. Случайное отключение, вероятно, указывает на простую перегрузку, но если это происходит неоднократно, вам необходимо вызвать электрика и попросить его оценить всю вашу электрическую систему.

AHS не несет никакой ответственности и, в частности, отказывается от какой-либо ответственности за использование вами любой информации, содержащейся в данном документе.

НЕТ ДВУХ ОДИНАКОВЫХ ДОМОВ. ПОЭТОМУ У НАС ЕСТЬ ВАРИАНТЫ. НАЙДИТЕ ПОДХОДЯЩИЙ ПЛАН.

Схемы магазина

Как подключить дом: руководство для домовладельца

Автор: Electric City 2 сентября 2021 г.

Об авторе и полный спектр других услуг для частных и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Метки:

Прокладка электропроводки в доме кажется невыполнимой задачей, но вполне возможно выполнить электромонтаж самостоятельно, если следовать правильным шагам. Как профессионалы в области электротехники, мы расскажем вам, как безопасно и правильно подключить дом.

Вы можете сэкономить кучу денег, самостоятельно прокладывая электропроводку при ремонте или реконструкции дома. Если у вас уже выпотрошены стены, почему бы не приложить дополнительные усилия и одновременно не проложить новую проводку? Многим домашним мастерам удается прокладывать провода в своих комнатах каждый день, и мы позаботимся о том, чтобы вы могли делать это, не травмируя себя и не создавая проблем в будущем.

Инструменты, необходимые для подключения дома

Процесс подключения дома в основном простой, но есть некоторые инструменты, которые вам понадобятся, прежде чем мы начнем. Мы собираемся порекомендовать лучшие инструменты для каждого этапа подключения, чтобы вы знали, что будет работать лучше всего.

Инструмент для зачистки проводов

Это один из самых необходимых инструментов при работе с проводами и кабелями. Электрики зависят от инструментов для зачистки проводов, и вам понадобится качественная пара, если вы делаете это впервые.

Кабельный тестер

Проверка кабеля является важным шагом при подключении, поскольку она позволяет получить информацию о том, как провод был подключен на любом конце, или есть ли какие-либо проблемы с самими соединениями.

Кабели и кабельные коробки

Вам потребуется достаточное количество кабелей, проводов и кабельных коробок для прокладки кабелей в вашем помещении. Во-первых, измерьте длину кабелей, которые вам понадобятся, а также количество кабельных коробок, которые вам понадобятся для размещения всего. Имейте в виду, что кабельные коробки определенных размеров рекомендуют размещать только несколько кабелей в одной, чтобы не перегружать розетку.

Соединители для проводов

Соединители для проводов будут надеваться на концы ваших горячих проводов в целях безопасности, пока не будут завершены розетки и проводка.

Аккумуляторная дрель (гибкая)

Вам понадобится качественная электрическая дрель с питанием от аккумулятора — мы не рекомендуем использовать дрель, которую нужно подключать, так как это значительно усложнит задачу. Если есть возможность, используйте беспроводную дрель, которая изгибается под нестандартными углами. Это будет невероятно полезно при сверлении шпилек в углах.

Молоток

Это инструмент, который вам понадобится, чтобы забить провода на место. Это необходимо для установки кабельных скоб. Он также может действовать как гвоздодер, если вам это нужно.

Рулетка

Это один из самых важных инструментов, которые вам понадобятся. Вам понадобится качественная рулетка, которая точно измеряет расстояния до 30 футов. Качественная рулетка должна быть прочной, точной и держаться на месте, когда вы отмечаете длину карандашом.

Малярная лента + Sharpie

Маркировка кабелей необходима для правильной маркировки их после того, как они протянуты через стены в вашей комнате. Можно использовать малярный скотч или написать прямо на кабеле, для какого провода он предназначен.

Как подключить электропроводку в доме: шаг за шагом

Мы проведем вас через электропроводку в стандартной комнате вашего дома, в которой должны быть розетки, выключатели и как минимум один светильник на потолке. Это может быть применено практически к любой комнате, в которой вы проводите электропроводку, и к другим стандартным электрическим работам по всему дому.

Шаг 1. Найдите и отметьте места для коробок

Прежде чем приступить к прокладке проводов в комнате, важно сначала найти и отметить места для любых кабельных коробок или электрических розеток. Вам понадобится карандаш, чтобы вы могли отметить эти места по обе стороны от открытого пространства стены, куда они войдут, с помощью малярной ленты. Вы также можете писать прямо на стене, если вы еще не установили гипсокартон. Вы пометите каждую коробку как дуплексную розетку (двойную розетку), одиночный выключатель, трехпозиционный выключатель или светильник. Вы можете обобщить, используя инициалы или использовать символы электрика, найденные здесь .

Шаг 2. Установите коробку на раму

Важно разместить коробку на раме, чтобы знать, куда она пойдет и как высоко или низко. Вы можете либо измерить каждую стену рулеткой и отметить ее карандашом, либо использовать уровень, чтобы убедиться, что все вровень. Стандартная высота розеток — 12 дюймов, а выключатели света — 48 дюймов. Затем просверлите ящик в открытой деревянной раме в том месте, где вы хотите, обязательно поместив за ним 2 × 4, чтобы освободить место для гипсокартона и оконных рам.

Шаг 3. Просверлите отверстия для прокладки кабелей

Затем вам нужно будет просверлить отверстия в стенных стойках, чтобы через них можно было проложить электрические кабели по комнате. Это гарантирует, что они не сидят на земле за стеной и остаются красивыми и организованными. Отверстия должны быть размером не менее 3/4 дюйма и находиться на расстоянии не менее 1 1/4 дюйма от стены или задней части стойки. Это гарантирует, что кабели проходят прямо посередине и не касаются окружающих стен.

Шаг 4. Протяните кабель через отверстия



Теперь проденьте кабель через отверстия в каждой шпильке. Это может занять некоторое время, в зависимости от того, сколько кабелей у вас проходит. Вы должны убедиться, что они заправлены максимально гладко и равномерно, чтобы не было выпуклостей или перегибов. Заправить один провод можно вручную, но если у вас их больше, вам, возможно, придется использовать острогубцы, чтобы протолкнуть и вытащить их.

Шаг 5: Обрежьте кабель по длине в коробке

Как только вы дойдете до кабеля до предполагаемой цепи или распределительной коробки, обрежьте его по размеру, оставив сначала не менее 12 дюймов лишнего. Последнее, что вы хотите, это обрезать его слишком коротко. Снимите с этой последней секции всю оболочку, кроме 1–2 дюймов, чтобы обнажить провода.

Шаг 6. Проложите кабели к панели главной цепи

Теперь возьмите оголенные провода и протяните их к панели главной цепи в вашем доме. Они будут либо на уровне земли, либо на низкой полке в недостроенном подвале, подсобном помещении или гараже. Вы захотите четко пометить каждый кабель в комнату или цепь, к которой он ведет. Использование маркера, чтобы пометить их перед тем, как запустить их на сервисную панель, — это надежный способ сделать это.

Мы настоятельно рекомендуем нанять профессионального электрика для выполнения этой последней части — подключения недавно подключенных кабелей к соответствующим цепям на сервисной панели. Чтобы облегчить их работу, не забудьте оставить для них дополнительные кабели длиной от 4 до 5 футов.

Шаг 7. Протяните и зачистите провода и закройте концы

В каждой коробке есть предварительно вырезанные отверстия, которые вы проделываете с помощью отвертки. Через эти отверстия проходят ваши кабели, чтобы войти в корпус коробки. Как только вы проденете кабели, вы можете прикрепить их скобами на расстоянии 8–10 дюймов от коробки к стойкам стены. Это будет держать их плотно и надежно, без лишних болтов.

Затем вы зачистите провода, чтобы они были разделены и готовы к подключению к цепи или выключателю. Используйте проволочную крышку, чтобы закрыть каждый конец, чтобы сохранить их в безопасности, пока установка не будет завершена.

Шаг 8. Сгруппируйте и пометьте провода

На этом этапе вам нужно сгруппировать и пометить провода. Есть много способов сделать это — лучший способ — с помощью маркера и изоленты. Вы также можете использовать стяжки, если они доступны, или иметь метки для более конкретных целей группировки. Затем, когда ваша реконструкция будет полностью завершена, вы будете знать, какие группы относятся к верхнему освещению, розеткам или выключателю света и т. д.

Шаг 9: Отделка гипсокартона

Завершите ремонт! Убедитесь, что каждая часть проводки выполнена, прежде чем вы закончите гипсокартон. Это гораздо проще сделать сейчас, чем открывать стену, чтобы сделать критический ремонт.

Шаг 10. Установка розеток, выключателей и светильников

Теперь самое интересное. Пришло время установить все ваши розетки, выключатели и светильники в комнате и увидеть, как ваша удобная работа оживает! Ознакомьтесь с нашим руководством о том, как безопасно установить электрическую розетку.

Как видите, провести электропроводку в доме несложно при должном руководстве и подготовке. Тем не менее, может быть сложно сделать все это самостоятельно, особенно если вы делаете что-то подобное впервые. Поэтому, если вам нужна помощь, наша команда экспертов готова сотрудничать с вами, чтобы убедиться, что все идет гладко от начала (планирование) до завершения (установка).

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован.
