Как самому сделать в доме проводку: Электрик на дом Москва круглосуточно и недорого

Содержание

Электропроводка в гараже

Содержание

  • Планируем схему электропроводки в гараже
  • Требования для электропроводки в гараже
  • Собираем инструменты и материал
  • Методы прокладки электропроводки
  • Инструкция по прокладке проводки в гараже
  • Советы и рекомендации

Для удобства использования гаража, крайне важно провести необходимые коммуникации. Сюда включается канализация, водопровод и электричество. Если без воды и канализации еще можно обойтись, то вот без света никак. Поэтому после окончания строительных работ не забудьте провести электричество. Даже если вы уже какое-то время пользуетесь гаражом, разводка электропроводки в гараже будет не лишней. Именно этому вопросу и будет посвящена эта статья. В дополнение к теории, мы предлагаем вам интересный видеоматериал и фотографии, на которых изображены отдельные процессы работы.

Планируем схему электропроводки в гараже

Первый шаг, от которого будет зависеть успех в этом деле – создание схемы электропроводки. Важно все продумать и произвести необходимые расчеты. Так, планируя схему обязательно определите место, где будет ввод силового кабеля. Также обозначьте место для электрощитка, место установки лампочек, выключателей и розеток.

При создании схемы электропроводки обратите внимание на такие нюансы:

  • Прокладка электропроводки в гараже должна осуществляться строго по вертикали и горизонтали. Если необходимо выполнить поворот, то только на 90°.
  • От потолка электропроводка должна находится не ближе чем 150 мм, а от всевозможных коммуникаций, на расстоянии от 150 мм.
  • Монтаж выключателя и розеток осуществляете исходя из вашего предпочтения и потребности. Что касается выключателя, то лучше, чтобы он был на расстоянии от 150 мм от откоса гаражных ворот.
  • Если в гараже есть смотровая яма или подвал, то в них не рекомендуется размещать розетки. Это объясняется высокой влажностью в этих местах.
  • На освещение и розетки должны быть отдельные УЗО.
  • В смотровой яме устанавливаются светильники мощностью 12 вольт.

Совет! Не стоит прокладывать электропроводку в гараже однофазную. Лучше проложить трехфазную, которая справится с возможными нагрузками.

Требования для электропроводки в гараже

Перед тем как сделать электропроводку в гараже стоит уделить внимание и другим техническим нюансам. В частности, какие требования к ней предъявляются. Как правило, в гараже преимущественно находится его владелец, поэтому электропроводка должна быть надежной, функциональной и безопасной. Что касается эстетики, то она может уходить на второй план.

Что касается техники безопасности, то лучше отдать предпочтение закрытой электропроводки. Как быть, если у вас металлический гараж? Понятное дело, проложить закрытую проводку не получиться. В таком случае на помощь придут специальные гофры, в которые укладывается кабель. Эти гофры крепятся на поверхности стен.

Совет! Обязательно проведите заземление. Особенно если у вас металлический гараж, без заземления никуда. Это повысит безопасность при эксплуатации.

Другой важный нюанс, который нельзя игнорировать – сырость. Она есть практически во всех гаражах, так как в большинстве случаев отопление отсутствует. Соответственно покупайте светильники класса защиты IP44 и более. Выше уже говорилось о том, что лучше проложить трехфазную электропроводку. Это будет огромным плюсом, если вам необходимо будет оборудовать мастерскую в гараже.

Важно! Прокладка трехфазной электропроводки в гараже требует особого разрешения с энергонадзора. Поэтому предварительно получите все разрешения, чтобы не пришлось платить штрафы.

Собираем инструменты и материал

Чтобы сделать электропроводку в гараже своими руками необходимо собрать подходящий строительный материал и инструмент. Итак, из инструментов, вам может пригодиться:

  • Кусачки.
  • Острый нож.
  • Дрель/перфоратор.
  • Набор отверток.
  • Молоток.
  • Зубило.
  • Изолента.
  • Отвертка-индикатор.

Из материалов необходимо приобрести:

  • Провода.
  • Электрический щиток.
  • УЗО.
  • Выключатели.
  • Розетки.
  • Осветительные приборы.
  • Лампочки.
  • Гофру при необходимости.
  • Распределительные коробки.

Методы прокладки электропроводки

Как уже говорилось в этой статье, есть 2 метода прокладки электропроводки в гараже:

  1. Скрытый.
  2. Открытый.

В первом случае изготавливаются штробы, в которые закладывается кабель. Провода фиксируются в штробах алебастром или специальными скобами из пластика с интервалом в 300 мм. Далее монтируются также скрытым способом распределительные коробки. После проверки системы на работоспособность, производится оштукатуривание всех штроб.

Совет! Предварительно сфотографируйте прокладку всех проводов. Такие снимки вам пригодятся, если спустя время вы захотите повесить полочки или просверлить отверстие. В противном случае можно забыть, как именно прокладывались провода и пробить электропроводку.

Другой метод наружный.

Он более проще и чище. Преимущественно используется в металлических или бетонных гаражах, где изготовить штробы проблематично и нереально. По стенам закрепляются специальные короба, по которым прокладывается электропроводка. Кабель помещается в специальную гофру, которая защитит его от влаги и других механических повреждений. Также необходимо использовать надежные крепления, которые позволят продолжительное время удерживать проводку в неизменном виде.

Инструкция по прокладке проводки в гараже

Чтобы электропроводка в гараже своими руками была выполнена согласно технологии, предлагаем вам ознакомиться с пошаговой инструкцией. Все работы состоят из нескольких последовательных этапов. Этот этап лучше начинать тогда, когда у вас уже разработана схема. По ней вам будет легче произвести точный расчет материала и, собственно говоря, выполнять монтажные работы электропроводки в гараже.

Еще стоит сказать несколько слов об особенностях проектирования электропроводки в гараже. Разделите линии на освещение и розетки. Также разделите линии освещения гаража на левую сторону и правую. Можно отдельно провести линию в смотровую яму или по центру гаража. Благодаря этому вы сможете экономить свет, включая его только там, где он действительно необходим.

Итак в первую очередь осуществляется установка электрического щитка, в котором будет произведена вся развязка проводов. Также к щитку подводится вводной кабель. Далее раскидываете провода для розеток, осветительных приборов, выключателей и прочее. Метод крепления провода зависит от того, какой метод укладки вы выбрали. Если наружный, то сперва прокладываете короб. Если внутренняя, то изначально при помощи перфоратора и зубила изготавливаете штробы. Это пыльный и трудоемкий процесс работы. Однако, конечный результат будет вас радовать.

Чтобы упростить задачу изготовления штроб, предварительно согласно схеме, выполните разметку всех стен. Нарисовав места прокладки проводов, розеток и выключателей, можете приступать к пыльной работе. Далее, уложив все провода в штробы, следует прихватить их алебастром или гипсом. После, устанавливаются распределительные коробки, коробки для розеток и выключателей.

В распределительных коробках осуществляется связка всех кабелей. Важно выполнить все точно. Для соединения провода лучше используйте скрутки. Они обеспечат надежный контакт. Если все провода и коробки установлены, можно заштукатурить все штробы и места вокруг распределительных коробок.

Когда все высохло, можно приступать к монтажу выключателей, розеток и осветительных приборов. Как видим, сделать электропроводку в гараже не составляет особых затруднений. Дополнительно предлагаем вам посмотреть видеоматериал, который посвящен нашему вопросу, а именно как сделать электропроводку в гараже своими руками:

Советы и рекомендации

Провести электропроводку в своем гараже не так уж и сложно. Однако, здесь требуется много внимания. Поэтому следующие советы и рекомендации будут вполне нелишними:

  • Старайтесь избежать большого количества скруток. Прокладывайте на длинные участки, целые отрезки кабеля.
  • Также существует вариант заключающийся в том, чтобы каждую точку оснастить индивидуальным УЗО. В этом случае от щитка будут идти отдельные кабеля на каждую осветительную точку. Безусловно, этот метод затратный. Однако качество электропроводки будет высоким. Особенно легко провести проводку данным методом если у вас не так уж много точек.
  • При проектировании выделите розетку для подключения более мощного оборудования. Например, сварочного аппарата и тому подобное. За счет этого в условиях гаража, вы сможете выполнить ряд сложных операций, а в будущем организовать небольшую мастерскую.
  • В целях экономии используйте кабеля разного сечения. Например, для розеток применяйте 2,5 мм2, а для освещения достаточно 1,5 мм2.
  • Заранее подумайте, будет ли в гараже устанавливаться верстак. Отталкиваясь от этого, вы сможете установить возле него достаточное количество розеток. Также можно подвести отдельное освещение, что позволит вам в нормальных условиях выполнять те или иные работы.
  • Рассчитайте количество розеток так, чтобы не было много лишних. Помните, что для каждой розетки необходим провод и другой материал, более того тратится немало времени для их прокладки.

Учитывая все советы и рекомендации, мы уверены в том, что вы сможете сделать электропроводку в гараже своими силами. Помните еще о том, что подавать напряжение в электропроводку следует только после проверки на правильность монтажа. Для этого обычно используется специальный агрегат для измерения сопротивления. Если будут обнаружены те или иные дефекты, не стоит лениться, а сразу их устранить. Это позволит произвести безопасный запуск электропроводки в гараже.

Итак, мы основательно рассмотрели с вами вопрос о том, как сделать проводку своими силами. Это вполне реально, главное быть внимательным на каждом этапе. Но учтите тот факт, что если вы еще никогда не имели дело с электропроводкой и вы чувствуете, что сами не справитесь, то попросите помощь. Так, вы сможете предотвратить множество проблем.

Более того, вы избежите ненужного перерасхода строительного материала. В дополнение предлагаем вам внимательно ознакомиться с фото и схемами в этой статье. Также посмотрите видео, в котором наглядно и просто показано, как выполнить поставленную задачу. Мы уверенны, что предоставленный материал будет для вас полезным и вы сможете справиться со всей работой самостоятельно.

  • Причины мерцания света в квартире
  • Правила монтажа электропроводки в доме самостоятельно
  • Как выбрать электрические кабеля и провода
  • Как сделать ввод электричества в частный дом своими руками

Как проводить проводку в доме

Установка проводки

Создатель Aluarius На чтение 7 мин. Просмотров 644 Размещено 26.10.2015

Современная электрическая разводка проводов в доме – это непростая схема кабелей, которая отвечает безопасности эксплуатации огромного количества бытовых устройств. Лет так 30 тому вспять все было куда проще. И даже в те времена прокладка проводов добивалась от мастера познаний и умения. Хотя, если принять во внимание некоторые правила и требования современных норм, то проводка в доме своими руками (схемы могут быть различными) – дело реальное.

Прежде всего это касается умения читать схемы и создавать их, познаний правил схематичной разводки проводов по комнатам, и способности электромонтажника тоже не помешают.

Правила электрической разводки

Итак, верно проведенные работы по электромонтажу зависят от выполнения требования 1-го документа – это «Правила Устройства Электроустановок» либо короче ПУЭ. На самом деле, это пошаговая аннотация к применению. В этом документе все разложено по полочкам. Что из этих правил поможет верно провести установка проводки в личном доме своими руками?

  • Все элементы проводки должны быть доступны в независимости от места их установки. К этим элементам относятся розетки, выключатели, распределительные коробки, счетчики.
  • Розетки инсталлируются на высоте 50-80 см от поверхности пола. Расстояние от варочных плит и отопительных радиаторов – полуметра. Количество розеток определяется площадью комнаты. Одна розетка на 6 м². На кухне количество определяется необходимостью этих устройств. В туалете их не монтируют, в ванной делается установка гидрозащищенных образцов.
  • Выключатели нужно укреплять на высоте 60-150 см, при всем этом придется учесть ширину полотна входной двери. Оно не должно закрывать выключатель. Обычно, если дверь раскрывается влево. То выключатель устанавливается с правой стороны от входа.

Внимание! Подключение розеток и выключателей делается к кабелю, который прокладывается только вертикально. Сбалансированный вариант – снизу ввысь.

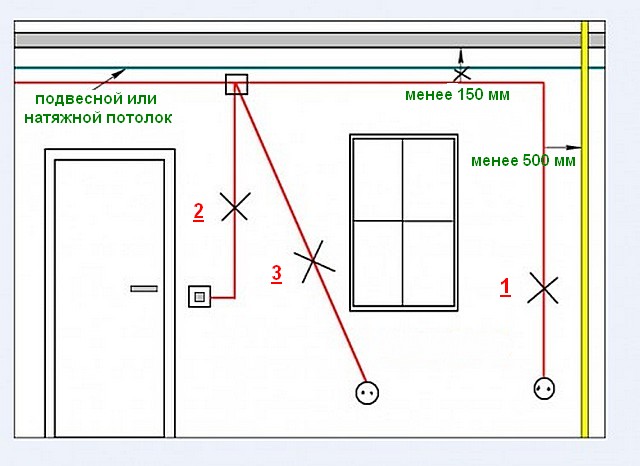

  • Провода можно прокладывать только горизонтально либо вертикально. При всем этом есть определенные расстояния от смежных поверхностей, труб либо несущих конструкций. Для горизонтальных контуров – 5-10 см от балок перекрытия, либо 15 см от базисной поверхности потолка. От пола в границах от 15 до 20 см. вертикальные контуры: от оконных и дверных просветов не меньше 10 см, от газовых труб – 40 см.
  • В независимости от того, какая проводка будет прокладываться (сокрытая либо открытая), нужно смотреть за тем, дабы кабель не прижимался к железным частям конструкции.
  • Если по одному контуру прокладываются сходу несколько проводов, то их прижимать друг к другу противопоказано. Малое расстояние 3 мм между ними. Лучше же уложить каждый кабель в гофру либо короб.
  • Соединять между собой дюралевый и медный провод запрещено.
  • Контуры заземления и зануления соединяются только болтовыми крепежами.

Читайте также: Термоусадочные трубки с клеем – свойства и метод установки

Видите ли, правила не очень сложные, потому выполнить проводку верно своими руками, не составит огромного труда.

Открытая проводка

Схема

Создавать схему проводки в доме своими руками, если вы неспециалист, лучше не нужно.

Этим должен заниматься спец. За его услуги придется заплатить, но это того стоит. Хотя разобраться, беря во внимание вышеперечисленные правила, можно и самому, но на это уйдет время.

Итак, правила известны, остается раскидать по комнатам провода и замкнуть их на осветительных устройствах, розетках и выключателях. Потому на бумагу переносите план комнат и подсобных помещений. В них указываете места точек освещения, розеток и выключателей. К ним подводятся кабели. Казалось бы, все просто. Но учесть придется потребляемую мощность осветительных приборов и бытовых устройств. Потому сейчас мастера применяют три вида разводки по помещениям:

  • последовательный;
  • параллельный;
  • смешанный.

Последний вариант самый лучший. Во-1-х, при монтаже экономятся материалы. Во-2-х, у него более высочайшая эффективность.

Схема проводки в квартире

Практика указывает, что к каждой комнате нужно провести отдельный контур из распределительного щита.

К тому же освещение проводится раздельно от розеток. Но учитывайте тот момент, что, например, на кухне очень огромное количество устройств, потребляющих огромную мощность. Потому стоит из распределительного щита до комнаты в распаячную коробку довести кабель, выдерживающий общую потребляемую мощность, а уже из нее раздельно под каждую розетку свой провод. При всем этом можно сберечь, беря во внимание предназначение розетки. Например, для посудомоечной машины провести кабель с огромным сечением, а под холодильник с наименьшим.

Внимание! Уменьшение точек подключения дает возможность упростить схему разводки и получить благопристойную экономию материалов.

Расчет мощности и подбор сечения кабеля

Провести проводку в блочном либо кирпичном доме (в квартире) – это дело умения и способностей. Но верно высчитать нужное количество кабеля, а тем паче его сечения – дело довольно сложное. Что для этого будет нужно?

Самое принципиальное – это верно высчитать потребляемую мощность всех устройств в одной комнате. Приведем пример на маленький кухне. Итак, на кухне находится электрической чайник мощностью 2 кВт, микроволновкка 1 кВт, холодильник 0,4 кВт, и несколько лампочек общей мощностью 0,4 кВт. Дабы подсчитать силу тока в данном контуре, нужно пользоваться законом Ома:

I=P/U, где P – общая мощность (ставится в ваттах), U – напряжение в сети (220 В). В нашем случае выходит: I=3800/220=17,2 А.

Читайте также: Пластмассовый короб для проводов – как верно избрать и установить

Дабы найти по силе тока сечение провода, нужно сравнить эти характеристики по особым таблицам, которых в Вебе огромное количество. Например, вот эта снизу.

В нашем случае будет нужно медный кабель сечением 4,1 мм². Внутренняя разводка по точкам употребления с определением мощности делается точно так же. Только придется учесть один устройство, который будет потреблять ток из данной розетки.

Схема разводки в личном доме

Схема разводки в личном доме начинается с вводного кабеля, рассчитанного на мощность 0,4 кВ. Сейчас счетчики учета выносятся из дома и инсталлируются снутри распределительных щитов на улице. Тут же устанавливается общий автомат и УЗО. От этого щита прокладывается кабель ко второму распределительному шкафу, который размещен снутри дома. И уже от него делается внутренняя разводка по комнатам.

Как уже было сказано выше, потребителей нужно разбить на группы, главные из которых, если дом маленькой, это:

  • освещение;
  • розетки;
  • силовая группа – это стиральная и посудомоечная машина, бойлер, электрокотел.

Для каждой группы устанавливается система автоматов и УЗО в согласовании с потребляемой мощностью. Вся остальная разводка и установка делается по правилам, о которых было написано выше.

Характеристики УЗО

Направьте внимание, что в личный дом должно входить минимум три жилы кабеля: фаза, ноль и заземление. Это лучшая схема. Многие обладатели домов вводят два провода: фазу и ноль, и создают зануление схемы конкретно через нулевой контур. Идеальнее всего ввести в здание заземляющий контур раздельно.

Как указывает практика, освещение – это самый маломощный контур, потому на него устанавливается кабель ВВГ 3×1,5. Это медный трехжильный кабель, сечение жил которого равно 1,5 мм². Для розеток идеальнее всего применять ВВГ 3×2,5.

И очередной важный момент, который касается монтажа проводки, это сокрытая разводка либо открытая. Личные дома сейчас возводятся из различных материалов. Потому если это древесный дом, то сбалансированный вариант – открытый установка. Если кирпичный дом либо блочный, то сокрытый.

Для освещения подойдет кабель ВВГ 3*1.5

Самый непростой – это сокрытый вариант. Все дело в том, что при ремонте строения приходится заниматься штроблением стенок при помощи болгарки. Процесс этот пыльный и трудозатратный, потому пытайтесь заниматься прокладкой проводов еще до начала отделочных работ.

Заключение по теме

Электрика – дело суровое. Тот, кто решается на ее проводку своими руками, сильно рискует. Маленькая ошибка может стоить всего. Потому совет в итоге – каждый контур непременно инспектируйте на сопротивление, а лучше доверьте установка проводки электрической части экспертам.

Разводка электрической сети в личном доме просит определенных способностей и познаний. Большая часть домовладельцев в состоянии без помощи других выполнить разводку проводов по всему дому. В качестве ассистента предлагаем для вас изучить аннотацию, как самому провести проводку в личном доме.

Перед конкретным монтажом электрификации обзаведитесь специальной схемой. Ее можно выполнить без помощи других либо отыскать в вебе. Единственное условие — это четкое ее соответствие вашей проводке.

Разводка проводки по полу в личном доме из дерева

Пошаговый метод

сотворения плана действий

Напоминаем, будьте внимательны и учитывайте каждую деталь, только так есть возможность получить точную разводку и расключение проводников. Реализовываем следующие деяния:

  • для вас предстоит выполнить 1-ый шаг и выстроить ориентировочный план жилого помещения, в каком следует указать все источники питания и массивные потребители. На схеме нужно расположить всю домашнюю технику так, как она будет расположена в самом доме. Так, вы существенно упростите для себя работу;
  • сейчас обусловьтесь с размещением массивных потребителей (выключателей и розеток). Расположите приборы так, дабы они были недалеко от электрооборудования. Кроме розеток для техники, рекомендуется расположить еще несколько неопределенных, скорее всего они понадобятся для других нужд;
  • обдумывая облагораживание розеток на кухне, следует учесть все удобства подключения, принципиально дабы не мешала мебель. Если не позволяют условия, на кухне можно выполнить установка открытой проводки, ее целенаправлено упрятать в кабельканалы;
  • распределите осветительные приборы, укажите четкое количество, которое в процессе разводки электричества по дому не пришлось бы поменять;
  • укажите на плане, где собираетесь расположить распределительные коробки. Пытайтесь установить их так, дабы в действительности они оказались просто доступными и находились строго над выключателями на высоте менее 2-х метров;
  • в конце необходимо на схему нанести разметку, которой будет обозначаться рассредотачивание силовых кабелей.

Силовые кабеля для проводки в доме

Принципиально! Выбирайте довольно маленькую трассу для размещения проводов, при всем этом соблюдайте принятые ПУЭ.

Ввод электрики в дом

Линия электропередач может подводиться к дому 2-мя способами: воздушным и подземным. Принципиально, дабы расстояние от дома до подстанции не было меньше 20 м, тогда вы можете обойтись без установки дополнительной опоры ЛЭП. Ее делают, дабы избежать механических нагрузок.

Если в ваших планах провести проводку подземным методом, нужно поместить кабель в толстостенный трубопровод с хорошей изоляцией. В качестве защитных конструкций от злости грунта, используются конструкции из стали маленького поперечника. Закладывать провод лучше на глубину более 0,8 метра. Так он является более защищенным от повреждения.

Как верно выполнить проводку в личном доме?

После того как выполнили схему размещения коммуникаций, приступаем к шагам, конкретно касающимся прокладки электросети в доме.

Исполняем подготовку. Для этого шага необходимо обзавестись нужным для работы инвентарем и материалами. Изберите все средства по правилам, оцените способности электрических кабелей и обусловьтесь с тем, маркировка которого больше всего подходит для ваших критерий.

1-ый шаг. Делаем разметку соответственно сделанному плану на стенке. Предусмотрите наличие всех потребителей. Разведите провода по подготовительной задумке.

2-ой шаг. Делаем штробы и отверстия в стенках, снабжаем их особыми крепежами, дабы кабеля удачно зафиксировались.

Установка распределителя и установка кабелей в доме

3-ий шаг. Конкретно прокладка кабелей, монтирование распределительных коробок и коммутация в них проводов. Более тщательно о методах соединения проводов в распределителях смотрите тут. Все отверстия прячутся за слой штукатурки.

Четвёртый шаг. Подключение проложенной сети к вводному счетчику. Лучше, если эту функцию произведет специалист. Обычно в дом заводится три разных группы электрификации. 1-ая уходит на формирование источников питания в жилых комнатах, 2-ая — в кухне, 3-я — на санузел.

Принципиально! Кроме 3-х имеющихся групп, мастерами рекомендовано подвести отдельную группу электроснабжения для электрической плитки и стиральной машины. Также для каждой отдельной системы инсталлируются автоматы защиты.

Для маленького по площади помещения полностью довольно установки 2-ух автоматических выключателей: для розеток и освещения раздельно.

Главные составляющие домашней электрической сети

Для сотворения безупречного подключения всех электроприборов, необходимо знать не только лишь как верно провести проводку, но и уметь подобрать все элементы.

  1. Одно тарифный счетчик. Таковой устройство применяется в любом регионе;
  2. Однофазовая сеть. В современных критериях совсем не непременно проводить подмену старенькой проводки с одной фазой на новейшую трехфазную, так как дело идет к рвению сберегать электроэнергию.
  3. Наилучшее количество розеток, для каждого личного варианта.
  4. Автоматический выключатель на вводе сходу за электросчетчиком.

Верная разводка проводки по стенкам

Необходимы ли схемы домашней проводки?

Проф электрики склоняются к воззрению о том, что наличие схемы перед выполнением работы по монтажу непременно. Схема представляет собой чертеж, на котором учтены все элементы, которыми будет оборудована электрическая сеть. Благодаря такому чертежу вы не упустите ни одной мелочи, и электричество будет исправным довольно долгий срок.

Используя схему, вы можете приобрести все недостающие комплекты впору, при всем этом будет время обусловиться со всеми необходимыми вариациями. Благодаря составленной схеме, вы можете правильно распределить все работы по монтажу энергосистемы в своем доме.

Вас могут заинтриговать:

ПВХ труба для проводки: типы и особенности … ПВХ труба для проводки стала неподменным и нужным средством при работе с электрическими проводами. Кабеля удачно размещаются в таких…

Правила электробезопасности при работе с электроус… Каждый кто работает с электроприборами должен соблюдать правила электробезопасности. Халатность в таких процедурах может быть очень небезопасной, и с…

Установка проводки в доме и квартире. Виды и с… Разводка электрической проводки в доме издавна стала неотклонимым процессом. И сейчас большая часть начинающих мастеров практикуют такую установку самост…

Замена проводки старенького типа на новейшую и ее … Спустя время неважно какая проводка выходит из строя. Очевидно, воспользоваться покоробленными коммуникациями нельзя, потому нужна замена проводки. …

Видео: Электропроводка. ТОП-10 правила электропроводки.

Контрольный список для того, как провести электропроводку в доме — Штаб-квартира электрика

Провести электропроводку в доме довольно просто, если у вас есть хороший план и некоторые базовые знания о том, как устанавливать электрические компоненты, и использовать книгу кодов. В этой статье мы рассмотрим ВСЕ , что вам нужно знать, чтобы подключить дом. Не стесняйтесь использовать это как справку, чтобы помочь вам на каждом этапе пути. Нажмите здесь, чтобы загрузить наш БЕСПЛАТНЫЙ контрольный список . Может показаться непосильной задачей подключить дом, но просто отмечайте пункты в своем контрольном списке шаг за шагом, и все будет в порядке. Убедитесь, что это ЗАКОННО в вашем районе для подключения собственного дома, если вы НЕ лицензированный электрик.

, чтобы подключить дом, вам понадобится:

  1. Рассчитайте требования к электрической нагрузке
  2. Установите электрическую панель
  3. Секции для:
    2. Wrong. Ванная Электропроводка
    3. Две небольшие электрические цепи на кухне
    4. Sump Pump
    5. Выделенные линии для всех фиксированных на месте оборудования
    6. Детекторы с межконнатешными дымами. Проводка камеры видеонаблюдения, если применимо
  4. Ответвительные цепи для розеток общего пользования и освещения

Загрузите наш контрольный список здесь для БЕСПЛАТНО , так что вы можете ссылаться на него, когда вам нужно, когда вы делаете свою проводку.

Давайте рассмотрим каждый из этих пунктов шаг за шагом и посмотрим, сможем ли мы немного упростить этот процесс. Но сначала давайте пройдемся по исходной точке. Нам нужно знать, есть ли у вас электричество или нет, и взять его оттуда.

Недавно построенный дом или существующая структура?

Если ваш дом недавно построен без электроснабжения, вам почти наверняка понадобится лицензия электрик за это дело. Должна быть связь с вашей местной электроэнергетической компанией и координация, чтобы обеспечить электричеством дом и счетчик. Также, скорее всего, потребуется разрешение, которое может сделать только лицензированный электрик.

Для целей этой статьи мы предположим , что вы проводите электропроводку в доме с существующим электросчетчиком и выпотрошенной панелью, и вы делаете полную реконструкцию. Имея это в виду, давайте двигаться дальше.

Как рассчитать электрическую нагрузку, необходимую для вашего дома?

Допустим, у вас есть счетчик на 100 ампер и существующая панель. Для большинства домов этой мощности более чем достаточно. Однако, чтобы быть уверенным, вы должны сделать расчет электрической нагрузки. Если ваш счетчик рассчитан на 100 ампер, а фидер к панели рассчитан только на 60 ампер, может быть место для модернизации фидера без модернизации вашего счетчика.

Начните с площади дома. Допустим, для этого примера это дом площадью 2000 квадратных футов. Вы берете 2000 и умножаете на 3, чтобы получить ВА для общей нагрузки освещения. Это для розеток общего пользования и освещения по всему дому.

Затем вам нужно добавить цепи прачечной и мелких бытовых приборов по 1500 вольт-ампер каждая. Добавьте нагрузку HVAC на 100%. Если у вас есть отдельные системы отопления и охлаждения, вам нужно использовать только самую большую нагрузку, потому что они не будут включены одновременно. Затем добавьте осушитель, который составляет минимум 5000 вольт-ампер или что-то другое, что написано на его паспортной табличке.

Тогда у вас есть кухонное оборудование, которое можно рассчитать с помощью таблицы NEC 220.55, которую можно бесплатно просмотреть на веб-сайте NFPA здесь (потребуется подтверждение по электронной почте).

Вам также необходимо рассчитать вольт-ампер для закрепленных на месте приборов, таких как мусоропровод, посудомоечная машина, микроволновая печь и т. д. Они могут быть рассчитаны как 75%, если у вас их 4 или более.

Добавьте к расчету 25% максимальной нагрузки двигателя (обычно самым большим двигателем является система HVAC), а затем разделите общее количество вольт-ампер на напряжение, подаваемое в дом. В этом примере мы предположим, что ваш дом однофазный, так как MOST дома не подключены к 3 фазам.

Теперь мы знаем, что эта тема FAR более обширна, чем мы объясняем здесь, и у нас есть пост, посвященный исключительно расчетам, но это должно подойти для большинства домохозяйств, давайте рассмотрим расчет ниже. Мы будем выбирать номера для техники случайным образом, так как это зависит от того, какое оборудование вы покупаете. Элементы, являющиеся стандартом кода, будут отмечены звездочкой * рядом с ними.

9000VA (число будет варьироваться) 90VA. 0136
Артикул Код Раздел Количество Вольт Ампер
Square Footage 220.12 2000 6000
Small Appliance* 220.52(A) 2 @ 1500VA each 3000
Laundry* 220.52(B 1 @ 1500VA 1500
HVAC 220,60 4000VA (число будет варьироваться) 4000 4000 220.53 3500 ВА 2652
Copyright ElectricianHQ.com

Теперь код допускает снижение номинальных характеристик, поэтому мы сделаем это и разделим вольтамперы на вольты, чтобы получить общее количество.

0185
Item Volt Amps Derated Total VA
Square Footage 6000 35% from 3001 to 120,000 VA 4050
Small Appliance 3000 None 3000
Laundry 1500 None 1500
HVAC 4000 None 4000
Fastened In Place Appliances 3500 75 % от общего количества, если 4 или более 2652
Самый большой двигатель 4000 25 % от двигателя HVAC, так как он самый большой 1000
Copyright ElectricianHQ. com

А теперь подведем итоги!

4050 + 3000 + 1500 + 4000 + 2652 + 1000 = 16 202 ВА

16 202 ВА/208 В (если три фазы разделить на 208 X 1,732) = 77,89 ампер

наш пример со счетчика на панель не достаточен. Следующим шагом будет 80 ампер, но было бы лучше поставить 100 ампер в этом примере дома, чтобы оставить место для будущего расширения и дополнений к электрической системе.

В этом примере вам потребуется как минимум три провода №3 AWG от вашего счетчика к новой панели на 100 А, чтобы подать 100 А к вашему дому. Теперь мы можем перейти к следующему шагу.

Установка электрической панели

Вам потребуется установить новую электрическую панель. В настоящее время дуговые выключатели необходимы в каждом жилом помещении, поэтому вам понадобится панель, удобная для их установки. Дуговые выключатели старого образца имеют хвостик из белой проволоки, отходящий от них. Способ их подключения заключается в том, чтобы подвести ваш горячий провод (черный провод) и нейтральный провод (белый провод) непосредственно к выключателю, а белый провод от выключателя идет на нейтральную шину.

В настоящее время существует НАМНОГО более простой способ установки дуговых выключателей. Вам понадобится эта подключаемая панель. Мы настоятельно рекомендуем эту подключаемую панель Square D, которая доступна на Amazon, если вы предпочитаете покупать там. Может быть быстрее, проще и по той же цене покупать на месте. Мы рекомендуем покупать у местного поставщика электроэнергии, как мы объясняем в статье, указанной выше.

Эти панели намного проще в установке, а новые выключатели значительно экономят время.

Вы также должны убедиться, что покупаете Панель главного выключателя . Мы исходим из предположения, что ваш поток будет идти прямо из счетчика на панель. В этом случае ваша панель будет действовать как сервисный выключатель , и вам необходимо соединить нейтральный и заземляющий провода на вашей панели.

Обычно с каждой панелью главного выключателя поставляется зеленый соединительный винт. Все, что вам нужно сделать, это затянуть винт, чтобы убедиться, что заземление и нейтраль соединены. Если в вашем доме есть главный разъединитель перед панелью, этот винт необходимо удалить, так как единственная область, где заземление и нейтраль могут быть соединены в этом случае, будет в основном разъединителе.

Какие выделенные линии нужны при проводке дома?

Есть несколько цепей, которые необходимо включать в соответствии с национальными электротехническими нормами. Очень важно убедиться, что все эти линии проложены до того, как вы закроете стены или, что еще хуже, паркетные полы. Это дорогой урок — научиться ломать стены или ломать деревянный пол, когда инспектор говорит вам, что цепь отсутствует. Давайте рассмотрим каждый из них один за другим, чтобы убедиться, что все наши базы покрыты.

Розетки для прачечной

210.52(F) требовалось установить по крайней мере одну розетку в зонах, предназначенных для установки оборудования для прачечных. Эта линия должна быть проложена в каждом жилом доме, но есть два исключения:

Исключение № 1: Корзина для белья не требуется, если вы подключаете электропроводку к жилой единице в многоквартирном доме, где прачечная предоставляется на территории помещения

NEC 2020

Исключение № 2: Корзина для белья не требуется в других жилых домах, кроме одной семьи, где прачечная не разрешена.

NEC 2020

Таким образом, исключение делается только для многоквартирных домов. Если вы проводите проводку в доме на одну семью, вам понадобится, чтобы эта цепь шла к прачечной. Это требуется на тот случай, если кому-то понадобится воспользоваться утюгом или другим прибором, используемым для стирки одежды в прачечной.

Вам также следует подключить к стиральной машине выделенную линию на 20 ампер. Стиральные машины никогда не требуют цепи более 20 ампер, если только они не являются коммерческими.

Сушильная машина – хотя это и не требуется по коду, вы должны помнить об этом, если в доме будет прачечная. Если это сушилка, работающая на газе, вам понадобится только выделенная цепь на 20 ампер. Однако, если это электрическая сушилка, вам может понадобиться цепь на 30 ампер, а иногда даже на 40 ампер. Перед запуском линий обязательно ознакомьтесь с техническими характеристиками вашего устройства.

Не забудьте также проверить тип розетки NEMA. Нажмите на ссылку, чтобы точно узнать, какую розетку использовать. Если они не поставляются с вилкой, вам также нужно будет подобрать вилку к розетке, используя приведенную выше таблицу.

Требования к электропроводке ванной комнаты

210.52(D) NEC гласит, что по крайней мере 1 розетка должна быть установлена ​​в пределах 3 футов от внешнего края каждой раковины (раковины). Поскольку это в ванной комнате, она должна быть защищена GFCI.

Подключение розеток GFCI и AFCI к одной цепи иногда вызывает проблемы. Вот почему лучше всего провести отдельную линию GFI для ванной комнаты, но включить освещение в ванной в цепь освещения. Вы можете получить питание от выключателя в коридоре прямо возле ванной. Это избавит вас от головной боли, связанной с неприятными срабатываниями выключателей AFCI.

Пока мы говорим о ванных комнатах, убедитесь, что освещение закрыто. Для освещения ванной комнаты не требуется специальной цепи, но мы должны обратить внимание на NEC 410. 10(D). «Ванная или душевая зона» считается любой зоной, которая находится на высоте до 8 футов над верхним краем ванны и на высоте 3 фута по горизонтали.

Если у вас есть фонари в любой из этих областей, убедитесь, что они помечены для влажных мест. Если на них попадают брызги душа, они должны быть помечены для влажных мест.

Авторские права ElectricianHQ.com

Две цепи для малых бытовых приборов на кухне

На каждой кухне должно быть не менее двух выделенных цепей для малых бытовых приборов в кухонной зоне. Согласно NEC, эти 2 выделенные цепи должны питать NO других розеток, за исключением исключений, упомянутых ниже:

Исключение №1: Розетка, установленная исключительно для питания и поддержки электрических часов.

NEC 2020

Исключение № 2: Розетка, установленная для питания дополнительного оборудования и освещения на газовых плитах, духовках и кухонных плитах, установленных на столешнице.

NEC 2020

Итак, исключение № 2 имеет смысл. Иногда плита работает на газу, но пилоту требуется совсем немного энергии, чтобы включить плиту или загорится светодиод на дисплее. Не стесняйтесь брать для этого питание от одной из выделенных цепей небольших бытовых приборов. Исключение № 1 немного устарело, когда-то многие люди устанавливали часы на своих кухнях.

Еще одна вещь, на которую следует обратить внимание, — это интервалы. NEC заявляет, что никакая точка вдоль стены не должна быть дальше 24 дюймов по горизонтали от розетки. Это означает, что вам нужна по крайней мере розетка GFCI каждые 4 фута. Они также не должны быть выше столешницы более чем на 20 см.

Если у вас на кухне есть остров, вам понадобится по крайней мере одна розетка, если размер столешницы острова составляет 24 дюйма или больше в длинном измерении и 12 дюймов или больше в коротком измерении.

При электромонтаже на кухне убедитесь, что переходные пластины соответствуют глубине плитки задней панели и толщине гипсокартона, который вы планируете использовать. Если вы еще не знаете точных размеров, не волнуйтесь. Их всегда можно продлить позже для финишной стадии. Ознакомьтесь с этой статьей о расширении розеток после установки задней панели для получения более подробной информации об этом.

Некоторым людям не нравится внешний вид торговых точек GFCI, и они также могут быть дорогими. Если у вас большая кухня и вы хотите сэкономить, вы можете установить одну розетку GFCI на цепь небольшого прибора. Остальные розетки GFCI в этой цепи могут быть защищены первой, если вы подключите следующие со стороны нагрузки. Щелкните эту статью, чтобы узнать больше об экономии денег при установке розеток GFCI.

Водоотливной насос

Он нужен почти каждому дому, но это зависит от вашего местоположения. Если в вашем доме есть подвал, и вы планируете закончить его отделку, обязательно проведите для этого линию, прежде чем класть гипсокартон. 20-амперной линии 120 вольт будет достаточно. Дренажный насос должен иметь постоянную мощность и автоматически включаться, когда уровень воды становится слишком высоким. Довольно прямолинейно, верно?

Это спасательный круг во время сильного ливня, поэтому обязательно используйте эту линию, если она применима к вашему региону.

Выделенные линии для всего стационарного оборудования

Обязательно используйте выделенные линии для всего стационарного оборудования. Это включает, но не ограничивается:

  • Утилизация мусора
  • Дисковольная машина
  • Микроволновая печь
  • Электрический диапазон
  • Электрический повар TOP
  • Электромобиль. разместите оборудование, чтобы узнать, какой размер провода нужно проложить, а также сколько проводов на кабель вам понадобится. Ниже приведена таблица, которая может помочь вам в выборе.

    Cable Selection Table For Appliances

    Volts Amps Phase Cable Type
    120 15 Single 14/2
    208/220 15 Single 14/3
    120 15 Three 14/3
    208/220 15 Three 14/3
    120 20 Single 12/2
    208/220 20 Single 12/3
    120 20 Three 12/3
    208/220 20 Три 12/3
    проволочный кабель.
    Copyright ElectricianHQ.com

    Надеемся, что эта таблица будет достаточно полезной, и мы не будем углубляться в список с различными размерами усилителей для приборов. По сути, для однофазной сети на 120 вольт вам понадобится двухжильный кабель, а для сети на 208 или 220 вольт вам понадобится трехжильный кабель, независимо от того, является ли он однофазным или трехфазным. Вам просто нужно увеличить размер провода, который зависит от усилителей. Чтобы упростить выбор размера провода, посмотрите на таблицу ниже:

    . того, какой тип выключателя купить, зависит от ваших вольт и фаз.

    Ампер Wire Size Breaker size
    15 #14 15 Amps
    20 #12 20 Amps
    30 #10 30 Amps
    40 #8 40 Amps
    50 #6 50 Amps
    60 #6 60 Amps
    70 #4 70 AMP
    80 #4 80 AMPS
    100 #3 100. 100. 100 #3 100. 100. 100 #3 100. 100. 100 #3 100.00ps #3 100.00ps #3 100.00ps
    Вольт Фаза Тип выключателя
    120 Однополюсный 10136
    208 1 Two Pole
    120 3 Three Pole
    208 3 Three Pole
    Copyright ElectricianHQ. com

    Hardwired Interconnected Smoke Detectors

    В каждом доме должны быть комбинированные детекторы дыма/угарного газа. Эти вещи по статистике ежедневно спасают жизни. Кодекс требует, чтобы они были зашиты и взаимосвязаны. Мы рекомендуем подключать их к цепи освещения. Таким образом, они с меньшей вероятностью будут отключены в случае, если они отключатся, когда нет пожара, и подтолкнут домовладельца к их ремонту. Ознакомьтесь с нашей статьей здесь, которая подробно описывает это.

    Вам нужно будет проложить 2-жильный кабель к первому детектору дыма в линии. Для каждого последующего дымового извещателя необходимо проложить 3-жильный кабель. Таким образом, они будут связаны между собой, и если сработает датчик дыма в подвале, сработает датчик дыма на третьем этаже. Таким образом, кто-то на третьем этаже услышал бы это и сразу же был бы предупрежден. Это назначение третьего провода в цепи.

    Ежегодно многие люди умирают от отравления угарным газом из-за протекающих труб, а также от пожаров. Это предотвратимая трагедия, поэтому убедитесь, что вы устанавливаете их правильно в соответствии со спецификациями производителя и ежегодно тестируете их.

    Детекторы дыма необходимы на каждой лестничной площадке дома. Они должны быть установлены во всех жилых помещениях. Обязательно установите один в:

    • Гостиную
    • Каждую спальню
    • Все места общего пользования за пределами спален (коридоры)
    • Подвал
    • Каждую лестничную площадку На отдельных этажах дома

    Не устанавливайте детекторы дыма также рядом с кухней или рядом с вытяжными вентиляторами от HVAC, это вызовет ложные сигналы тревоги. Детекторы дыма также не требуются на чердаках, потому что сильная жара может вызвать ложную тревогу.

    Однако они выпускают детекторы дыма, рассчитанные на экстремальные температуры, которые могут достигаться на чердаках, а в домах с дымоходами, проходящими через чердак, это обеспечивает дополнительный уровень безопасности.

    Также следите за тем, чтобы детекторы дыма не устанавливались слишком близко к углам на стене. Дым будет клубиться за углом и не достигнет детектора дыма. Большинство производителей и норм рекомендуют держаться не менее 4 дюймов от углов при установке детекторов дыма.

    Проводка ОВКВ

    Учитывайте приведенные выше таблицы, когда решаете, какой размер кабеля приобрести для этого. Обычно проводка для HVAC идет от панели непосредственно к вашему конденсатору, а затем от панели ко всем вашим PTAC или блокам воздуходувки, если у вас есть система такого типа. Проводка управления будет проложена между блоками конденсатора и воздуходувки вашим подрядчиком по ОВКВ.

    Для некоторых систем HVAC требуется, чтобы вы подавали питание на конденсатор, а затем от конденсатора подводили провода к вентиляторам. В версии единственными проводами, которые приземляются на вашей панели, будет питание конденсатора.

    Обязательно обсудите это со своим подрядчиком по ОВК, прежде чем запускать линии. Обычно они говорят вам, какой именно размер провода им нужен и где он нужен. Существует множество различных типов систем HVAC, поэтому не стесняйтесь спрашивать их требования, прежде чем совершать ненужные ошибки.

    Если вы планируете установить оконный кондиционер, вам понадобится отдельная розетка на 20 А в каждой комнате, где есть окно, предназначенное исключительно для кондиционера. Это требование не распространяется на кухни и ванные комнаты.

    Заземление

    Обычно считается самым важным разделом кода. На экзаменах на звание мастера-электрика большое внимание уделяется этому, поскольку это VITAL для обеспечения безопасности. Все электрооборудование должно быть заземлено. Вам нужно будет склеить все ваши коробки, если они металлические. Вот контрольный список основных вещей, которые следует учитывать при выполнении заземления:

    • Заземляющий стержень
      • Вам понадобятся 2 из них на расстоянии 6 футов друг от друга, если сопротивление вашего заземляющего стержня составляет 25 Ом или более
    • Заземление водопровода
      • Водопровод должен быть заземлен при входе в жилище, вы также должны перепрыгнуть счетчик воды. Установите зажимы с каждой стороны и прикрепите к ним заземляющий провод от заземляющего коллектора
    • Соедините при сервисном выключателе
      • Заземление и нейтраль соприкасаются только в одной точке вашего дома. Это будет в вашем сервисном коммутаторе. Это может быть либо разъединитель перед панелью, либо главная панель вашего дома, если это панель главного выключателя.
    • Заземление ONT
      • Это заземление для оптоволокна. Он должен быть соединен с заземляющим коллектором.

    Мы можем подробно остановиться на SO по этой теме, и мы будем в других статьях, однако для целей этого контрольного списка обязательно выполните эти 4 пункта и обратитесь к своей кодовой книге, если вы не уверены чего-либо или оставьте комментарий ниже, и мы ответим на любые ваши вопросы.

    Линии передачи данных для ТВ и Интернета

    Вам нужно будет провести линии для телевидения и Интернета. Вам понадобится кабель RG6 или коаксиальный кабель для подключения к телевизору везде, где вы планируете проложить кабель или коробку FIOS. Использование этого кабеля немного устарело, и он может понадобиться вам в гостиной, где находится ваш основной домашний кинотеатр.

    В других комнатах вашего дома вам может понадобиться кабель CAT6, идущий к вашим телевизорам, а также, конечно же, розетка для питания. Это полностью зависит от того, сколько кабелей или блоков FIOS вы планируете иметь в своем доме. Сегодня многие игровые консоли имеют подключение к Интернету и могут принимать Wi-Fi из вашего дома. Вы можете смотреть телевизор на них так же, как на старой кабельной приставке, без беспорядка.

    Как правило, вам потребуется:

    • Коаксиальный кабель RG6
      • Проложите его в любом месте, где вы хотите иметь кабель или FIOS-бокс
    • Кабель CAT6
      • Интернет
      • Для всех рабочих мест/офисов для более быстрого проводного подключения к Интернету через кабель Ethernet
      • Для всех мест с камерами безопасности (где это применимо, некоторым камерам не требуется CAT6)

    Проложите все эти кабели из централизованного места в вашем доме. Обычно он находится в подвале. В централизованном месте вам понадобится NID (коробка устройства сетевого интерфейса), чтобы подключить все эти провода. Коробке NID также потребуется питание. Ваш интернет-провайдер подключит эти провода и обработает остальные, просто убедитесь, что все они находятся в поле NID и что они имеют МАРКИРОВКУ . Если у вас когда-нибудь возникнут проблемы на линии, вам не придется отслеживать какие-либо провода. Маркировка экономит ТОН времени.

    Обязательно помните о размере вашего дома, и если он слишком велик для предполагаемого маршрутизатора, который вы собираетесь использовать (проконсультируйтесь с производителем/интернет-провайдером), добавьте линию CAT6 в область вашего дома, где вы можете установить усилитель сигнала, чтобы убедиться, что ваш Wi-Fi сильный во всем вашем доме.

    Проводка камеры видеонаблюдения

    Если вы намерены установить камеры видеонаблюдения, сейчас самое время проложить линии. Некоторые камеры работают только от стандартного кабеля 14/2 от вашей панели, другие работают от батареи, некоторые работают от CAT6. Вам нужно выбрать систему, которую вы хотите сейчас, и запустить свои линии.

    Для нашего дома мы выбрали систему камер Onwote 8, которую мы приобрели на Amazon. Он подключен к каждой камере с помощью кабеля CAT6 от центрального места. Он записывает любые приходы и уходы, и это было потрясающе, мы даже можем просматривать его удаленно на наших телефонах. Это не дешево, но нам нравится душевное спокойствие, которое оно дает нам. Нажмите на ссылку ниже, чтобы проверить текущие цены и получить более подробную информацию.

    Обязательно проложите линию CAT6 для Интернета от вашего NID-бокса туда, куда вы собираетесь получать полученные данные. Вероятно, прямо рядом с коробкой NID, как в большинстве домов, так что это не должно быть слишком долго.

    Ответвления для розеток и освещения общего назначения

    Ваши ответвления для розеток и освещения общего пользования не будут потреблять слишком большую нагрузку, как вы видели выше в нашем расчете нагрузки. Имейте в виду, что вам нужна розетка в пределах 6 футов от двери. Ни одна точка вдоль стены не должна быть дальше 6 футов от розетки, поэтому вам понадобится розетка на минимум через каждые 12 футов. Вы можете иметь больше, если хотите.

    Если у вас есть окна от пола до потолка, это требование все равно должно быть выполнено, так как это считается «пространство на стене». Для выполнения этого требования вы можете установить напольные розетки не дальше 18″ от окна.

    NEC не регламентирует, сколько розеток или светильников может быть в одной цепи в жилых помещениях. Они регулируют это только для коммерческих установок. Вы можете подключить все розетки и освещение общего пользования к одной цепи, и все будет в порядке. Однако , это нецелесообразно.

    Хорошее эмпирическое правило: 2 спальни на контур или 10 розеток на контур, в зависимости от того, что наступит раньше. Светильники, которые они производят, теперь потребляют так мало энергии, что их действительно не нужно учитывать, поскольку они потребляют очень небольшую нагрузку. Просто подключите свет к ближайшей общей цепи.

    Мы надеемся, что эта статья была для вас полезным начальным руководством и полезным контрольным списком при проводке электропроводки в вашем доме. Дайте нам знать, что вы думаете в комментариях ниже.

    Освобождение от лицензирования электрика

    На этой странице:

    • Сельское хозяйство
    • Кондиционер
    • Бытовая техника, Жилая
    • Здания
    • Колледжи и университеты
    • Строительство
    • Лифты и эскалаторы
    • Сельское хозяйство
    • Правительство
    • Домовладельцы
    • ОВКВ
    • Ирригационные системы
    • Ландшафтный дизайн
    • Проводка низкого напряжения
    • Производство
    • Ремонтные работы
    • Горнодобывающая промышленность
    • Нефтехимия, нефть и газ
    • Сантехника
    • Железные дороги
    • Телекоммуникации
    • Коммунальные услуги
    • Транспортные средства
    • Скважинные насосы

    Следующие лица специально освобождены законом, или те, кто выполняет следующие примеры электромонтажных работ, не обязаны государством иметь лицензию электрика.

    *ПРИМЕЧАНИЕ. Муниципальные или региональные правила могут иметь приоритет над этими исключениями, как указано в гл. 1305.201 Закона Техаса об электробезопасности и лицензировании.

    Сельское хозяйство

    Те, кто выполняет электромонтажные работы на зданиях, сооружениях или оборудовании сельскохозяйственного назначения, как определено в гл. 11.002 Водного кодекса Техаса, штат не требует наличия лицензии электрика.

    Для получения дополнительной информации об исключениях для сельского хозяйства см. 1305.003(a)(18).

    Кондиционирование воздуха

    Те, кто выполняет электрические работы по электрическим соединениям для отопления и кондиционирования воздуха, выполняемые лицензированными подрядчиками по кондиционированию воздуха и охлаждению, включая любое отключение исключительно для оборудования, не обязаны государством иметь лицензию электрика. .

    Для получения дополнительной информации об исключениях для кондиционеров см. 1305.003(a)(11).

    Бытовая техника

    Продавцы бытовых электроприборов, производители или их уполномоченные представители, которые выполняют электромонтажные работы при ремонте или обслуживании существующего электроприбора, специально освобождены законом от получения лицензии электрика.

    Для получения дополнительной информации об исключениях для устройств см. 1305.003(a)(22).

    Здания

    Те, кто выполняет электромонтажные работы на следующих объектах, не обязаны иметь лицензию электрика по закону штата:

    • лифты, эскалаторы или связанное с ними оборудование, за исключением источников питания ( 1305.003(a)(15) )
    • здание, сооружение или оборудование сельскохозяйственного назначения ( 1305.003(a)(18) )
    • жилище лица, которое владеет жилищем и проживает в нем ( 1305.003(a)(6) )
    • строительство и сборка изготовленных по коду HUD жилых или модульных жилых домов и строительных блоков, за исключением служебных входных проводников, выполняемые лицензированным изготовителем или монтажником 1305. 003(a)(20)

    Colleges and Universities

    Лицо, выполняющее работу, освобожденную от уплаты налогов в соответствии с Разделом 1305.003 (a) Закона Техаса об электробезопасности и лицензировании, не обязано иметь лицензию подмастерья.

    Работники высших учебных заведений, имеющие лицензию подмастерья-электрика, не обязаны иметь лицензию подмастерья на обходчике для выполнения электромонтажных работ, для которых в противном случае потребовалась бы лицензия подмастерья на обходчик.

    Строительство

    Лицензированные производители или установщики модульных домов и строительных блоков, которые выполняют электромонтажные работы в рамках строительства и монтажа HUD-кода изготовленного жилья или модульных домов и строительных блоков, за исключением служебных входных проводников, не требуются государством получить лицензию электрика.

    Для получения дополнительной информации об исключениях для строительства см. 1305.003(a)(20).

    Лифты и эскалаторы

    Те, кто выполняет электрические работы на лифтах, эскалаторах или связанном с ними оборудовании, за исключением источников питания, не обязаны иметь лицензию электрика.

    Для получения дополнительной информации об исключениях для лифтов и эскалаторов см. 1305.003(a)(15).

    Сельское хозяйство

    Те, кто выполняет электромонтажные работы на зданиях, сооружениях или оборудовании сельскохозяйственного назначения, как определено в гл. 11.002 Водного кодекса Техаса, штат не требует наличия лицензии электрика.

    Для получения дополнительной информации об исключениях для фермеров см. 1305.003(a)(18).

    Правительство

    От тех, кто выполняет электромонтажные работы на контролируемом государством уличном освещении, светофорах и телекоммуникациях, государство не требует лицензии электрика.

    Для получения дополнительной информации о правительственных исключениях см. 1305.003(a)(5).

    Домовладельцы

    Лицо, выполняющее электромонтажные работы в жилище, которым оно владеет и в котором проживает, не требует от штата наличия лицензии электрика.

    Для получения дополнительной информации об исключениях для домовладельцев см. 1305.003(a)(6).

    Системы HVAC

    Лицензированные подрядчики по кондиционированию воздуха и охлаждению не требуют от штата наличия лицензии электрика для выполнения электрических соединений для работ по отоплению и кондиционированию воздуха или для любого отключения исключительно для оборудования.

    Для получения дополнительной информации об исключениях HVAC см. 1305.003(a)(11).

    Ирригационные системы

    От монтажников ландшафтного орошения, выполняющих электрические работы в системах управления орошением, государство не требует наличия лицензии электрика.

    Для получения дополнительной информации об исключениях для ирригационных систем см. 1305.003(a)(13).

    Ландшафтный дизайн

    Ландшафтные работы, выполняющие электромонтажные работы с низковольтным наружным освещением, за исключением источников питания, не требуют от штата наличия лицензии электрика.

    Для получения дополнительной информации об исключениях для ландшафтного дизайна см. 1305.003(a)(13).

    Низковольтная проводка

    Лица, выполняющие электромонтажные работы в цепях дистанционного управления 1, 2 или 3 класса, сигнальных цепях или цепях с ограничением мощности, цепях пожарной сигнализации, оптоволоконных кабелях или цепях связи, не обязаны получать лицензию штата в качестве электриков ( см. 1305.003(a)(12) ).

    Ландшафтные работники, выполняющие электромонтажные работы с низковольтным наружным освещением, за исключением источников питания, не обязаны иметь лицензию электрика ( см. 1305.003(a)(13) ).

    Производство

    Уполномоченные работники производителей электрооборудования, выполняющие электромонтажные работы, не обязаны по закону иметь лицензию электрика.

    Для получения дополнительной информации об исключениях для производителей см. 1305.003(a)(7).

    Работы по техническому обслуживанию

    Специалист по обслуживанию/электрик, который не занимается электромонтажными работами для населения и не устанавливает электрооборудование в новом строительстве, не требует от штата наличия лицензии электрика.

    Для получения дополнительной информации об освобождении от обслуживания см. 1305.003(a)(8).

    Горнодобывающая промышленность

    От лиц, устанавливающих электрооборудование в подземных шахтах и ​​самоходных мобильных горнодобывающих машинах, государство не требует наличия лицензии электрика.

    Для получения дополнительной информации об исключениях для майнинга см. 1305.003(a)(2).

    Нефтехимия, нефть и газ

    Работники химических заводов, нефтехимических заводов, нефтеперерабатывающих заводов, заводов по добыче природного газа, заводов по переработке природного газа, трубопроводов или операций по разведке/добыче нефти и газа, включая лиц, нанятых по контракту не менее чем на 12 лет месяцев, не требуется государством для получения лицензии электрика.

    Исключение для электромонтажных работ по контракту не распространяется на новое строительство, если только основное место деятельности подрядчика не находится в Техасе.

    Для получения дополнительной информации об исключениях для нефтехимической, нефтегазовой промышленности см. 1305.003(a)(14).

    Сантехника

    Лица, выполняющие электромонтажные работы, необходимые сантехникам для установки, обслуживания, технического обслуживания, ремонта или замены любого типа сантехнического оборудования или приборов в существующих электрических цепях, не требуют от штата наличия лицензии электрика.

    Для получения дополнительной информации об исключениях для сантехники см. 1305.003(a)(21).

    Железные дороги

    Те, кто выполняет электрические работы на оборудовании железных дорог для управления подвижным составом или для сигнализации и связи, не обязаны иметь лицензию электрика.

    Для получения дополнительной информации об исключениях для железных дорог см. 1305.003(a)(1).

    Телекоммуникации

    Лица, выполняющие электромонтажные работы на следующих объектах, не обязаны иметь лицензию электрика:

    • оборудование или сетевые средства, предоставляемые или используемые кабельным оператором ( 1305.003(a)(16) )
    • коммуникационное оборудование, предоставляемое поставщиками телекоммуникационных услуг ( 1305.003(a)(4) )

    Коммунальные услуги

    От лиц, выполняющих электромонтажные работы, не требуется, чтобы государство имело лицензию электрика:

    • оборудование, находящееся под исключительным контролем электроэнергетической компании, электроэнергетического кооператива или компании по производству электроэнергии ( 1305.003(а)(5) )
    • оборудование и связанная с ним электропроводка, находящиеся под исключительным контролем газовой компании ( 1305. 003(a)(9) )
    • локальные канализационные системы или установщиком локальных канализационных сооружений ( 1305.003(a)(17) )

    Транспортные средства

    Лица, выполняющие электромонтажные работы на следующих объектах, не требуют от штата наличия лицензии электрика:

    • суда и плавучие средства, кроме плавучих сооружений
    • железнодорожный подвижной состав
    • самолет
    • автомобили или транспортные средства для отдыха

    Для получения дополнительной информации об исключениях для транспортных средств см. 1305.003(a)(1).

    Скважинные насосы

    Те, кто выполняет электрические работы на скважинных насосах и сопутствующем оборудовании, не обязаны иметь лицензию электрика.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
