принцип работы, разновидности, устройство, установка

Содержание

Разбираемся в электроцепях трубки
- Особенность работы
- Как устроена трубка домофона
- Разновидности трубок
  - Аналоговая
  - Цифровая
- Устройство трубки домофонов Визит
- На что обратить внимание при выборе
  - Видео — ремонт домофонной трубки

К наиболее важным элементам домофонной системы относится абонентское переговорное устройство. Оно предназначается для общения с визитером и принятия решения об открытии двери, находясь в квартире. Схема трубки домофона достаточно простая, поэтому разобраться с ней может каждый желающий.

Особенность работы

Особое распространение домофонов в жилых домах и общественных заведениях обусловлено возможностью контролировать поток людей и ограничить объект от несанкционированного доступа. Многопользовательские комплексы включают ряд важных компонентов. Среди них:

Вызывной блок.
Блок питания.
Электрический замковый механизм.
Коммутационный блок.
Абонентское переговорное устройство.

Сегодня встречаются два типа замков:

Электромагнитные.
Электромеханические.

Первые производят закрытие двери посредством магнитного поля. Для этого в дверную конструкцию интегрируют катушку мощного электромагнита, которая находится на части разомкнутого магнитопровода. Оставшаяся часть находится на двери.

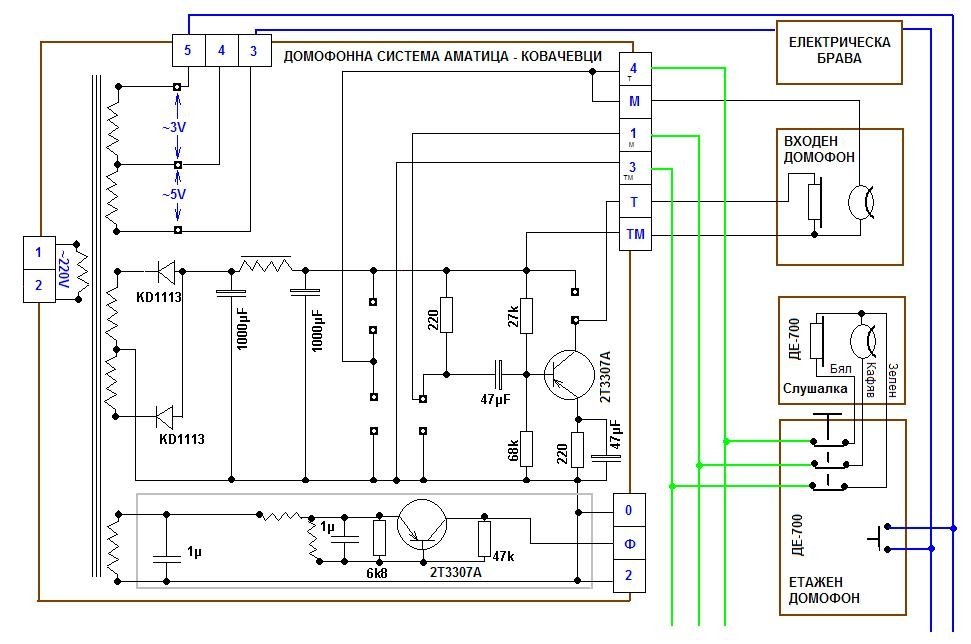

Скрин — электроцепь трубки домофона

Электромеханические конструкции находятся в закрытом состоянии после подачи на катушку электромагнита питающего напряжения. Если оно отсутствует, ригель покидает запорную планку с помощью возвратной пружины.

На вызывном блоке снаружи находится клавиатура для набора номера квартиры, монитор, где отображаются введенные комбинации, составляющие дуплексной связи (микрофон и громкоговоритель), считыватель кодов и клавиши для открытия двери изнутри.

Трубка внутри здания – это незаменимое звено в охранном комплексе, которое позволяет общаться с визитером, спрашивать цель визита и принимать решение о предоставлении доступа в помещение.

Внутреннее строение абонентского устройства остается понятным для среднестатистических пользователей. При этом в продаже представлены разные модификации и типы оборудования, поэтому при совершении выбора могут возникнуть некоторые сложности.

Разбираясь, как работает домофонная трубка, следует ознакомиться со следующим принципом:

При наборе номера квартиры через вызывной блок происходит отправка сигнала на внутреннее абонентское устройство, которое расположено в помещении.
После снятия трубки с посадочной площадки и начала разговора запускается дуплексная связь наподобие обычного телефонного соединения.
С помощью соответствующей клавиши собственник жилья может открыть дверь.
Также на трубке предусмотрены кнопки для регулировки громкости и изменения силы сигнала вызова.
Для завершения голосовой связи достаточно надавить на язычок трубки и повесить ее обратно на место.

Как устроена трубка домофона

Схема внутреннего устройства трубки для домофона выглядит достаточно просто. Она представляет собой важный компонент для организации дуплексной связи между собственником жилья и визитером после ввода последним соответствующей команды на улице.

скрин: устройство трубки обычного домофона

Завершив разговор, владелец помещения может отпереть дверь с помощью соответствующей клавиши. Кроме обеспечения возможности удаленного разговора, переговорный аппарат поддерживает разблокировку замка, настройку мелодии вызова или активацию беззвучного режима, изменение уровня громкости и прочие полезные опции.

По сути, трубка домофона представляет собой аналог обычного телефонного устройства, поддерживающего связь между хозяином квартиры или частного дома и гостем, который находится на улице у вызывного блока.

Разновидности трубок

На рынке представлено 2 основных вида домофонных трубок:

Аналоговые.
Цифровые.

Аналоговая

Для подсоединения оборудования нужен координатно-матричный коммутатор, работающий наподобие телефонной станции. Этот аппарат обрабатывает данные от наружного блока и отправляет их непосредственно трубке, установленной внутри квартиры после ввода номера.

Устанавливать аналоговую трубку для домофона сложнее, чем цифровой вариант, поскольку принцип действия устройства предусматривает дополнительную прокладку кабелей от коммутатора к абонентам.

Такие инструменты создают дуплексную связь, имеют регулировку громкости разговора и сигнала вызова, а также умеют удаленно управлять замковым механизмом.

Обычно, цифровые трубки используются в многоэтажных сооружениях, где требуется подключить большое количество пользователей к одному домофону.

Цифровая

Данная разновидность домофонной трубки используется в более прогрессивных охранных комплексах, включая модели с поддержкой видеосвязи. Она подходит для использования в многоквартирных сооружениях, где есть необходимость подключить к одному входному блоку несколько абонентов без использования большого количества проводов.

Достоинством подобной системы является простота установки и возможность быстрого подсоединения новых линий.

Но не смотря на простоту прокладки, необходимо строго придерживаться схемы и рекомендаций завода-изготовителя. Особое внимание следует уделять подключение джамперов. Если при коммутационных работах будут допущены ошибки, то работа системы окажется под угрозой.

Как и аналоговые приборы, цифровые трубки умеют управлять замковыми механизмами, регулировать интенсивность вызова и громкость связи.

Устройство трубки домофонов Визит

Схема трубки домофона Визит не отличается от строения схожих устройств от других производителей. Она состоит из динамика, который воспроизводит звук во время разговора, а также из микрофона для передачи голосовых данных. Эти компоненты спрятаны в пластиковом корпусе.

Помимо звукового оборудования, в системе домофона есть регулятор громкости вызова и звука, а еще клавиша для сопряжения с электромеханическим замком.

Трубка внутри здания – это незаменимое звено в охранном комплексе, которое позволяет общаться с визитером, спрашивать цель визита и принимать решение о предоставлении доступа в помещение.

Саму трубку фиксируют на специальном держателе с язычком и коммутационной платой. К последней подводятся джампера и линия от общего комплекса. Во время подсоединения необходимо учитывать полярность и правильность сопряжения, чтобы избежать некорректной работы системы.

На что обратить внимание при выборе

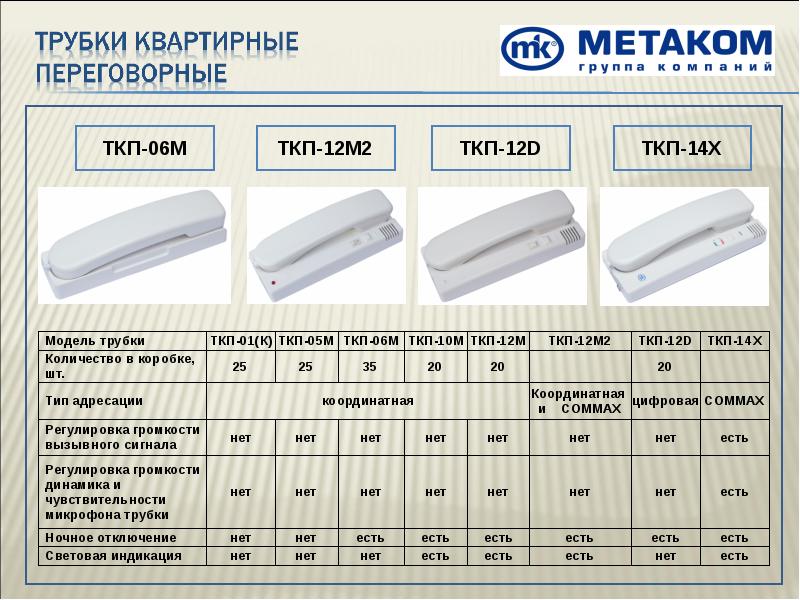

Перед тем как выбрать трубку для домофона, следует рассмотреть основные типы подобных приборов, которые есть на рынке и подобрать совместимый вариант под домофонный аппарат в своем доме. Особое внимание следует уделить таким характеристикам:

Внутреннему строению и способу монтажа – по конструктивным параметрам трубки бывают стационарными, крепящимися к стене, и переносными – беспроводными.
Материалу сборки корпуса – это влияет на долговечность и надежность техники в процессе эксплуатации.
Тип устройства – трубки бывают аналоговыми или цифровыми.
Качество сборки – влияет на долговечность системы.

Внутреннее строение абонентского устройства, как и работы по его монтажу, не выделяются особой сложностью. Но и в этом вопросе существуют подводные камни и некоторые нюансы, с которыми знакомы опытные специалисты, занимающиеся установкой и настройкой оборудования.

Для исключения проблем с работой переговорного аппарата при его замене лучше связаться с опытными мастерами. Они подберут подходящую модель для вашей системы и выполнят профессиональный монтаж.

Видео — ремонт домофонной трубки

На видео — диагностика цепей домофонной трубки и прозвонка её мультиметорм:

Как работает трубка домофона Vizit?

Прочее › Код › Как открыть домофон vizit без ключа кодом?

Когда трубку снимают, её сопротивление резко увиличивается, домофон распознаёт это и включает звуковую схему. Напряжение в линии поднимается до 5-7V. При нажатии кнопки открывания, сопротивление трубки возрастает ещё больше, для домфона это спротивление, как и разрыв линии, означает сигнал открывания замка.

Что означают кнопки на трубке домофона?
Почему не работает домофонная трубка?

Почему фонит трубка домофона?
Как включить звук на трубке домофона визит?
Как работает трубка от домофона?
Что будет если перепутать полярность на трубке домофона?
Кто должен менять трубку домофона?
Как можно открыть домофон без ключа?
Как открыть дверь если домофон не работает?
Можно ли не платить за домофон если нет трубки?
Нужно ли платить за замену трубки домофона?
Какие трубки подходят к домофону Visit?
Как набрать на домофоне визит?
Как зайти в меню домофона визит?
Какой код от домофона визит?
Как открыть домофон с помощью телефона?
Что означает звездочка на домофоне?
Какие могут быть коды от домофона?
Как правильно открывать домофон?
Как убавить громкость на трубке домофона?

Что означают кнопки на трубке домофона?

К дому подходит гость. Ему нужно нажать на кнопки, которые соответствуют номеру квартиры, чтобы связаться с хозяином жилья. На внутреннюю панель домофона владельцу квартиры приходит звуковой сигнал о том, что с ним хотят связаться. Если хозяин квартиры хочет впустить гостя, ему нужно нажать на соответствующую кнопку.

Почему не работает домофонная трубка?

Проблема либо в шлейфе, либо в цепях питания. Домофон не подаёт видеосигналы, тогда проблему нужно искать в коммутационной плате. Нужно произвести замену элемента платы, который, вероятнее всего, перегорел. Если все элементы целы, ничего не перегорело, то проблема в плате управления камерой или её кабеле.

Почему фонит трубка домофона?

Довольно часто причиной фона вызывной панели является то, что рядом находятся провода от электросети и домофона. В них напряжение — 220Вт, а для домофона достаточно 12 Вт. Магнитное поле, которое создается из-за сильного напряжения, создает нарушение волнового сигнала, что и приводит к фону.

Как включить звук на трубке домофона визит?

5. На основной части имеются две кнопки. Ещё на основной части имеется ещё одна кнопка. Это включение и отключение звука на домофонной трубке.

Как работает трубка от домофона?

Система состоит из вызывной панели (наружного модуля), который установлен на подъездной двери, и трубки (абонентского прибора) в квартире. Они соединяются между собой кабелем. Когда посетитель набирает номер квартиры, сигнал поступает на переговорное устройство.

Что будет если перепутать полярность на трубке домофона?

Каждый контакт на трубках Цифрал обозначен соответствующим символом «+» и «-». Если Вы перепутали «+» и «-» на контактах — ничего страшного не произойдет, трубка просто не будет работать, или будет работать некорректно. В таком случае необходимо просто поменять контакты местами.

Кто должен менять трубку домофона?

162 ЖК РФ обязанность заключения договора на техническое обслуживание домофона, как общего имущества, возлагается на управляющую компанию.

Как можно открыть домофон без ключа?

Чтобы открыть домофон без ключа, нужно будет воспользоваться комбинацией: 000000 или 123456. На чаще всего монтажники убирают данные комбинации, т. к. они очень простые.

Как открыть дверь если домофон не работает?

Чтобы попасть в подъезд, нужно нажать кнопку «В», ввести номер квартиры и этот код:

Нажимаете 0 — «К» — 0 — «К» — 0 — «К» — 0 — «К».
Вводите 6666.
Когда на экране появится «Р», нажмите 8.
Через 60 секунд дверь должна открыться.

Можно ли не платить за домофон если нет трубки?

Таким образом, собственник квартиры, даже не имеющий домофонной трубки, обязан оплачивать услугу домофона.

Если сломалась трубка или сам домофон, вызов мастера, как правило, включается в ежемесячную абонентскую плату за использование домофона, а ремонт устройства производится за счёт обслуживающей фирмы.

Какие трубки подходят к домофону Visit?

Типы координатных трубок:

УКП-7, УКП-12 и их разновидности-предназначены для домофонов Визит.

Как набрать на домофоне визит?

Пробуем остальные возможные варианты для открытия домофона vizit. Стандартные комбинации кода: *# 999, затем возможные четырехзначные варианты 7463 9, 0000, 9999, 6767, 3535, 12345, 11639. Если и эти вариации не подошли, значит монтер сменил коды на свои.

Как зайти в меню домофона визит?

Модели домофонов «VIZIT» можно открыть после нажатия 12#345 или *#4230.Существует ещё один способ открывания аналогичной модели:

Ввод комбинации 1234;
Нажать клавишу «Вызов»;
Нажать число 8;
Нажать клавишу «Вызов»;
Ввод комбинации 4568.

Какой код от домофона визит?

Коды домофонов VIZIT

Если стандартные настройки не меняли то код *#4230 или код 12#345 приводят к открытию домофона. Можно войти в сервисное меню: #999-пикнет 2 раза-(мастер код, по умолчанию 1234)-пикнет 1 раз. Если код не правильный то пиликнет двух тональным сигналом.

Как открыть домофон с помощью телефона?

Для получения возможности открывать домофон при помощи смартфона, необходимо скопировать и сохранить на телефон ключ от двери домофона. Как скопировать ключ от домофона:

Установите приложение, которое позволяет эмулировать электронные ключи;

Запустите приложение и отсканируйте метку с домофона;
Сохраните созданный ключ.

Что означает звездочка на домофоне?

Звездочка и решетка предназначаются для введения кодов программирования, а также позволяют очистить введенные цифры. Это управляющие клавиши.

Какие могут быть коды от домофона?

Популярные универсальные коды:

Eltis: звонок — 100 — звонок — 7273;
Metacom: звонок — номер первой квартиры подъезда — звонок — 5702;
Vizit: звёздочка — решетка — 4230;
Cyfral: звонок — 100 — звонок — 7272.

Как правильно открывать домофон?

Конечно, можно просто набрать номер любой квартиры на домофоне и попросить вас впустить.Чтобы попасть в подъезд, нужно нажать кнопку «В», ввести номер квартиры и этот код:

Нажимаете 0 — «К» — 0 — «К» — 0 — «К» — 0 — «К».
Вводите 6666.
Когда на экране появится «Р», нажмите 8.
Через 60 секунд дверь должна открыться.

Как убавить громкость на трубке домофона?

Для того чтобы ощутимо убавить громкость необходимо сильно последовательно с динамиком поставить значительный резистор, если просто так это сделать домофон из-за увиличения сопротвления станет определять эту трубку как поднятую или вообще отсутствующую и в итоге звонить трубка вообще не будет.
