Заземляющий контур своими руками: как правильно сделать своими руками, схема для 220В и 380В

Заземляющий контур своими руками: как правильно сделать своими руками, схема для 220В и 380В

Содержание

Заземление в гараже своими руками: полная инструкция

Гаражное помещение для любого автовладельца является не только местом стоянки автомобиля, но и собственной мастерской. Здесь часто выполняется посильный ремонт четырехколесного друга, в котором участвует сварочное оборудование и прочие электрические инструменты. Особая опасность системы электроснабжения гаража заключается в отсутствии защитного заземления, которым преимущественное большинство отечественных гаражных кооперативов не оснащено. А без него невозможно обезопасить человека при повреждении электрических приборов или других элементов гаражной электропроводки.

В случае попадания электрического потенциала на корпус возникает угроза поражения током, которая может привести к электротравме.  Чтобы избежать этого, многие владельцы авто задаются вопросом, как сделать заземление в гараже своими руками. Для  подключения заземляющего контура необходимо выполнить ряд требований и соблюсти определенные нюансы.

Нюансы и требования по ПУЭ

Требования к заземлению гаража, как и любому другому оговаривается п. 1.7 ПУЭ. Основным параметром для контура заземления гаража является переходное сопротивление между заземлителем и грунтом. Эта величина определяет путь движения тока, либо через тело человека (если его сопротивление меньше), либо через контур заземления гаражного помещения. Поэтому, в соответствии с  п.1.7.103 ПУЭ сопротивление заземления должно быть не более 5, 10 и 20 Ом для линий, у которых фазное напряжение составляет 380, 220 и 127 В соответственно.

Следует отметить, что для подключения заземляющего проводника подходят далеко не все конструкции. Так, согласно требований п.1.7.123 категорически запрещено использовать для подключения защитного заземления в гараже оболочку кабелей, различные трубопроводы и газопроводы, несущие тросы, канализацию и отопительные сети. Поэтому заземление в гараже должно подключаться отдельным или совместным защитным проводником. Который согласно п.1.7.3 ПУЭ может быть проводом PEN или PE, а в зависимости от способа их подключения реализуют и различные системы заземления гаража.

Выбор системы заземления для гаража

Всего согласно п.1.7.3 ПУЭ выделяют шесть систем питания электрических сетей, но для снабжения гаражей актуальны только четыре из них:

  • TN-C – с совмещением защитного и нулевого;
  • TN-C-S – с частичным совмещением;
  • TN-S – с выделенными защитным и нулевым;
  • TT – с глухозаземленной нейтралью.

В зависимости от того, какая из этих схем запитки электропроводки применяется в вашем случае, определяется наиболее актуальный вариант подключения защитного контура от общей системы или установки индивидуального заземления.

TN-C.

Система TN-C подразумевает, что к вводному щитку в гараже подводится четырехпроводная линия, в которую входят три фазы и совмещенный защитный и нулевой проводник PEN. Такая система заземления являет достаточно распространенной, так как она позволяет существенно экономить на отдельном заземляющем проводе. Но в ее работе отмечается не менее существенный недостаток.

Пример подключения по схеме TN-C

Посмотрите на рисунок, здесь приведен пример аварийной ситуации, когда происходит обрыв проводника  PEN на участке от подстанции или распредустройства до гаража. В случае такого разрыва и одновременного включения электроприборов в розетку потенциал с фазы может перейти на корпус оборудования и все заземленные части. В результате прикосновения к ним человек будет поражен электрическим током.

Следует отметить, что такая угроза в системе TN-C несет особую опасность в трехфазных устройствах, где схема проводки использует нулевой провод не для каждого потребителя, и  те спокойно будут продолжать свою работу. При однофазном подключении повреждение PEN проводника сразу обнаружится – ни один прибор работать не будет, что хорошо заметно на тех же светильниках. Поэтому подключение заземления на PEN проводник в гараже крайне опасно, и его лучше реализовывать через индивидуальный контур.

TN-C-S.

Такой способ является более безопасным развитием системы TN-C, когда от подстанции схема питается по четырехпроводной линии с совмещенным PEN проводом. На определенном участке совмещенный провод разделяется на PE – защитный и N – нулевой провод двумя отдельными жилами. При этом в точке разделения должно осуществляться повторное заземление.

Рис. 2. Пример подключения по схеме TN-C-S

Такой способ актуален для владельцев гаражей, чьи помещения питаются TN-C. В таком случае с вводного кабеля совмещенную жилу разделить на две и обустроить индивидуальный контур. В гараж вместо двухжильного будет заводиться трехжильный провод. Следует отметить, что к нулевому проводу на вводе в гараж нужно подключить УЗО, так как со стороны подстанции и других гаражей будет присутствовать угроза попадания потенциала при повреждении совмещенного проводника.

TN-S.

Представляет собой систему, в которой присутствует сразу пять питающих линий – три из которых отводятся на фазные, один для нулевого, и один для заземления. Таким образом, проводник  PE имеет отдельную жилу. За счет чего питание по TN-S схеме является самым безопасным. Но из-за необходимости включения  в линию дополнительной жилы этот способ питания является более дорогостоящим, и для питания гаражных корпусов и кооперативов используется редко.

Посмотрите на рисунок, при повреждении нулевого провода заземление продолжит выполнять свои функции с теми же параметрами, не зависимо от остальных элементов сети.

TT.

Представляет собой наиболее распространенную в отечественных сетях схему питания бытовых потребителей. При этом снабжение осуществляется по четырехпроводной линии, в которую входят три фазы и ноль. Нулевой проводник здесь заземляется, а система носит название трехфазной с глухозаземленной нейтралью. Провод PE в такой системе отсутствует, поэтому для заземления гаража устанавливается собственный контур.

Рис. 4. Пример подключения по схеме TT

Обустройство индивидуального контура для гаража является самым надежным и наиболее безопасным способом защиты.

Устройство контура заземления в гараже

Контур собирается из горизонтальных и вертикальных электродов, которые закапываются в грунт, а для заземлителей используются различные металлические конструкции. Все элементы заземления внутри гаража относятся к внутреннему контуру, а снаружи к внешнему. В качестве внутреннего контура заземления по периметру стен, как правило, укладывается металлическая полоса, арматура, уголок или другие изделия, на него подключается все оборудование.

Рис. 5: устройство контура заземления в гараже

Посмотрите на рисунок, здесь приведен один из вариантов заземления в гараже, он подходит для тех ситуаций, когда у вас есть возможность обустраивать контур вокруг всего здания. Оптимальный вариант – на этапе строительства, когда происходит монтаж всей электрики. Если доступ к какой-то области заблокирован другими постройками, то металлические электроды смещаются  в свободную область.

Основная задача – обеспечить как можно меньшее сопротивление заземлителя. Для этого вам потребуется предусмотреть достаточную площадь соприкосновения металла с грунтом. Поэтому, если у вас нет возможности установить достаточную протяженность горизонтальных электродов, ее компенсируют нужным количеством вертикальных заземлителей. Способ их установки и соединения может выполняться:

  • В линию – наименее надежный вариант;
  • Замкнутой фигурой (треугольник, круг и прочие) – более надежное заземление;
  • Сложной фигурой – если укладка производится на небольшой площади.

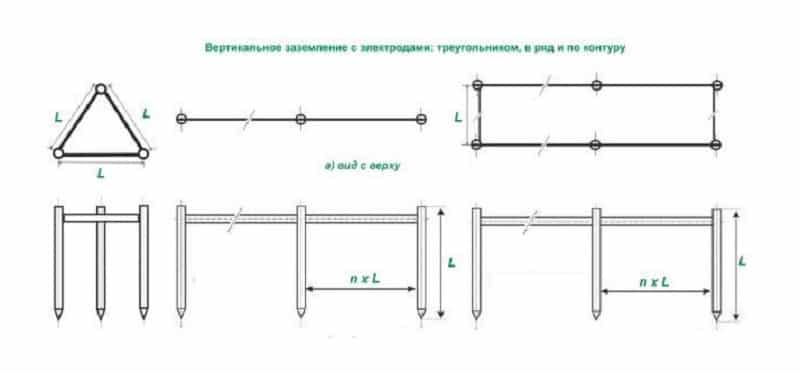

Рис. 6: как соединить заземлители в контур

В качестве заземляющего электрода подойдут обычные стальные трубы, уголки или медные элементы. Любые медные проводники — более надежный вариант, так как со временем медь не разрушается, а сопротивление контура не увеличивается. Размеры заземлителей, в зависимости от их конструкции и материала, выбираются в соответствии с п.1.7.111 ПУЭ по таблице 1:

Таблица 1

МатериалПрофиль сеченияДиаметр,
мм
Площадь поперечного сечения, ммТолщина
стенки, мм
СтальКруглый:
чернаядля вертикальных заземлителей;16
для горизонтальных заземлителей10
Прямоугольный1004
Угловой1004
Трубный323,5
СтальКруглый:
оцинкованнаядля вертикальных заземлителей;12
для горизонтальных заземлителей10
Прямоугольный753
Трубный252
МедьКруглый:12
Прямоугольный502
Трубный202
Канат многопроволочный1,835

После того, как вы определились с местом установки заземления гаража и всеми материалами, приступайте к самой процедуре.

Организация заземления в гараже своими руками

Устройство собственного контура заземления подразделяется на несколько этапов. Для этого выполните следующие процедуры:

  • Перед установкой заземления выкопайте углубления для размещения вертикальных электродов — порядка 50 см в глубину и соедините их между собой траншеей такой глубины, чтобы расстояние от контура до поверхности грунта не превышало 20 см.
  • Забейте вертикальные электроды на глубину 1 – 1,5 м. Перед забиванием их заостряют, чтобы они легче входили. Проложите горизонтальные элементы контура так, чтобы они соединяли 2 электрода, находящихся поблизости. Рис. 7: пример схемы расположения электродов заземления
  • Соедините вертикальные и горизонтальные заземлители при помощи сварки (если они выполнены из стали) или болтовым соединением (если из меди). Рис. 8: соединение вертикальных и горизонтальных заземлителей

Электрический контакт в местах таких соединений должен получиться максимально надежным, не допускайте слабых креплений, которые могут разрушиться на этапе засыпания траншеи.

  • Проверьте контур заземления при помощи мультиметра или контрольной лампочки. Лучше всего это делать при помощи специального моста, но при отсутствии такового, подойдут и более доступные средства.
  • Если сопротивление заземления гаража получилось слишком большим, попробуйте уменьшить его, установив еще несколько металлических штырей. Если превышение невелико, после засыпания траншеи, величина уменьшиться. А для грунтов с большим сопротивлением актуально засыпать вокруг металлического уголка или шины смесь угля и соли – они значительно снижают сопротивление растекания.
  • Сделайте вывод от контура к электрическому щитку, для него также необходимо установить УЗО, через которое будет подключаться внутренний контур гаража. Рис. 9: подвод заземления к щитку
  • От внутреннего контура сделайте разводку к металлическим корпусам светильников, заземляющим контактам розеток и прочему оборудованию.
  • Траншею засыпьте грунтом, красить или как-то покрывать токоведущие элементы материалами, ухудшающими переходное сопротивление, запрещено.

Как обслуживать заземление гаража?

Правильно выполненное заземление гаража гарантирует безопасность человека, но со временем, может утратить свои характеристики. Поэтому его целостность и работоспособность должны постоянно проверяться, в ваших же интересах выполнять хотя бы доступные манипуляции:

  • Первое, что должно производиться – периодический осмотр, согласно п .2.7.9 ПТЭЭП он выполняется не реже 1 раза в 6 месяцев, его задача выявить места возможных обрывов или уменьшения сечения шины PE.
  • Осмотр с частичной откопкой выполняется не реже раза в 12 лет в местах наибольшей коррозии, как правило, это место входа заземления в грунт.
  • Измерять величину сопротивления следует также не реже раза в 12 лет, при этом величина определяется из приложения 3.1 ПТЭЭП, приведенного в таблице 2

Таблица 2

Характеристика объектаУдельное сопротивление грунта, r, Ом·мСопротивление, Ом
Электроустановки напряжением 110 кВ и выше сетей с эффективным заземлением нейтрали, выполненные по нормам на сопротивлениедо 5000,5
более 5000,002·0,5r
Электроустановки 3-35 кВ сетей с изолированной нейтральюдо 500250/*,

но не более 10 Ом

более 5000,002r·250/
Электроустановки сетей напряжением до1000 В с глухозаземленной нейтралью напряжением:
660/380 Вдо 100 (более 100) (15·0,01r)
380/220 В (30·0,01r)
220/127 В (60·0,01r)
Электроустановки сетей напряжением до 1000 В с изолированной нейтралью при мощности источника питания:
более 100 кВАдо 50050/Ip*,

но не более 4 Ом

до 100 кВАболее 50050/Ip*,

но не более 10 Ом

* Ip — — расчетный ток замыкания на землю, в качестве которого принимается:

в сетях без компенсации емкостного тока замыкания на землю – ток замыкания на землю;

в сетях с компенсацией емкостного тока замыкания на землю:

— для электроустановок, к которым присоединены компенсирующие аппараты, — ток, равный 125% номинального тока наиболее мощного из этих аппаратов;

— для электроустановок, к которым не присоединены компенсирующие аппараты, — ток замыкания на землю, проходящий в данной сети при отключении наиболее мощного из компенсирующих аппаратов.

Заземление в частном доме своими руками. Правильное заземление частного дома

Заземление в частном доме – это необходимая мера безопасности. Если произошло замыкание в электрической сети, то благодаря заземлению, бытовые приборы будут защищены от перегорания, а жильцы дома от поражения электрическим током.

В бытовых условиях может случиться так, что изоляция проводов нарушается и возникает пробой. Причины могут быть разными – от замыкания в сети до неисправностей в бытовых приборах (например, протечки в стиральной машине). При этом на металлические корпуса бытовых приборов поступит избыточное напряжение. И если человек коснётся корпусам прибора, то его ударит током.

Согласно законам физики, электричество всегда уходит в землю. При этом, оно будет искать подходящий для этого диэлектрик, обладающий минимальным сопротивлением, и тело человека для этого неплохо подходит. Но наша с вами задача избежать удара тока, потому что сильного удара током можно не выдержать. Поэтому для быстрого и безопасного отвода избыточного напряжения в грунт в частном доме необходимо установить заземляющий контур. При его наличии избыток напряжения с корпуса прибора быстро уйдет в землю, а человек при касании ощутит максимум легкое покалывание.

Заземление – это электрическая цепь, в которую входят корпуса всех электроприборов в доме и заземляющий контур, отводящий избыточный ток в землю. В современном трёхжильном кабеле для заземления предусмотрена отдельная жила жёлто-зеленого цвета. С её помощью все розетки в доме соединяются в цепь, ведущую к щитку, а от него – к контуру заземления. Подключение к этому контуру нужно предусмотреть для всех приборов в доме – чайников, холодильников, плиток, стиральных машинок. Для бойлеров делают дополнительное заземление на корпус – если вдруг возникнет протечка. Заземляющий контур – это конструкция из металлических штырей и полос, которую вкапывают в грунт около дома на определённом расстоянии. Контур соединяется со щитком при помощи провода и болтов.

Характеристики и требования к системам заземления

Основная характеристика – это сопротивление системы. Чем оно меньше, тем выше надёжность системы. При стандартном напряжении 220/380В максимальное значение сопротивления равно 4 Ом. Чем этот показатель ниже, тем меньшее напряжение появится на корпусах электроприборов. Показатель сопротивления всего контура заземления также зависит от проводимости электродов и сопротивления грунта.

Горизонтальные и вертикальные детали заземляющего контура должны быть сделаны из долговечного материала. Горизонтальные заземлители – это стальные поломы размером 40х4 см. Что касается электродов, то самый хороший показатель сопротивления у медных деталей, а обычная рифлёная арматура плохо справляется с отводом электротока. Для электродов подойдет круглая сталь в прутках диаметром не менее 14 мм и стальные уголки с минимальными размерами 40х40х5. Что выбрать, прутки или уголки, зависит от состояния почвы. Прутки легче забивать в грунт, а уголки в процессе могут сгибаться сверху и эту часть придётся срезать. Но если почва торфяная, то уголки легко войдут в грунт.

Штыри нельзя красить, так как нарушится контакт с землей. Для предотвращения ржавления электроды покрывают антикоррозийными составами. Наименьшее сопротивление у торфяных почв и суглинков, наибольшее – у влажного песка и ПГС. Для снижения показателя сопротивления рекомендуется разбавлять почву в месте закапывания контура при помощи золы и пепла. Другой вариант – увеличить глубину забивания электродов, чтобы дойти до нужной почвы. Глубина забивания электродов должна быть на 60-100 см ниже глубины промерзания почвы. Также надо учитывать плотность грунта – чем она выше, тем глубже должны быть забиты электроды. Размеры заготовок контура выбираются с учетом Правил устройства электроустановок (ПУЭ). Примерный расчёт расстояния между электродами – длина стержня умножается на коэффициент 2,2.

Подключение заземления в частном доме своими руками

Схема заземления зависит от:

  • вида подключаемого СИП-кабеля;
  • способа подключения нулевого проводника.

Это вполне можно сделать своими руками. Всего есть три типа нулевых проводников – N (функциональный ноль), PE (защитный ноль) и PEN, где совмещаются защитный и функциональный ноль. Входящие подключения от станции бывают такие:

  • Два провода – один фаза, другой PEN.
  • Трехфазная сеть – три фазы и PEN.
  • Однофазная с 3 проводами и трехфазная с 5 проводами – два защитных проводника N и PE.

Система TN-C. Нулевой проводники N и PE объединены в один провод, а розетки не заземлены. Электроприборы в помещениях с высокой влажность нужно заземлять отдельно. Система небезопасная и практически не используемая.

Система TN-C-S. На подстанции N и PE объединены, а при входе в дом идёт разделение на отдельный нулевой N и защитный проводник PE. Система считается надёжной, но есть вероятность обрыва нуля на пути от подстанции к дому.

Система TN-S – для нее характерно разделение функционального и защитного ноля ещё на подстанции. К дому подходит пять проводов – три фазы, ноль и земля.

Система TT – самая распространённая. К дому подходят 4 провода – 3 фазы и четвертый нулевой. В этом случае необходимо делать в доме отдельную систему заземления в виде заземляющего контура. В доме должно стоять устройство защитного отключения УЗО.

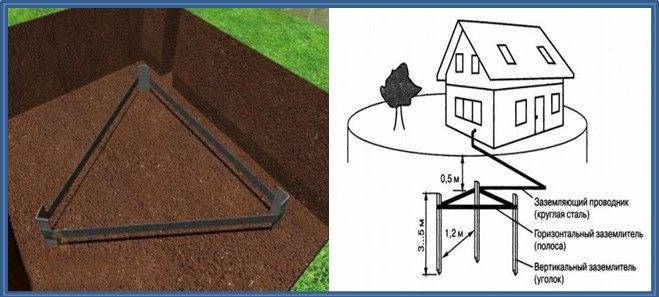

Контур заземления для частного дома

Есть три вида контуров заземления для частного дома:

  • Модульно-штыревой.
  • Линейный.
  • Замкнутый (треугольник).

В модульно-штыревом контуре используется один электрод в виде разборного стального стержня с покрытием из меди. Для него не нужно копать траншею. Максимальная глубина – до 20 метров.

Линейный контур – разомкнутый, он состоит из цепочки электродов, соединённых в линию или полукруг. Такая схема применяется на участках небольшой площади, где нет возможности поместить замкнутый контур. В замкнутом контуре три штыря соединяются с железными полосами при помощи сварки так, чтобы получился равнобедренный треугольник со штырями в углах. Глубина расположения контура – 0,5 м, длина штырей – 2-3 м, расстояние между ними – 1,2 м.

Самый надежный из них – замкнутый контур. Если повреждена одна из перемычек между электродами (проржавела или сгнила), то контур всё равно будет работать. В линейном контуре при аналогичном повреждении контур не будет выполнять свои функции.

Правильное заземление частного дома

Контур располагают недалеко от дома, на расстоянии порядка двух метров. Лучше выбрать влажное место – в низине, около огорода, это обеспечит лучший контакт почвы с электродом. Если дом располагается на сваях, то допускается расположение контура под домом. Необходимо учесть тип почвы рядом с домом – если там слишком много песка, то лучше закопать контур подальше, где есть глина. Не рекомендуется бурить отверстия под электроды, так как в этом случае будет нарушать контакт штырей с землей.

Как же сделать заземление в частном доме? Методика следующая:

  • Под контур лопатой выкапывается траншея в зависимости от его конфигурации.
  • В грунт при помощи кувалды забиваются электроды, которые предварительно нужно заострить болгаркой. Забивание идёт не полностью – нужно оставить над поверхностью около 20 см для приваривания горизонтальных заземлителей.
  • Затем электроды свариваются с горизонтальными заземлителями, одна из стальных полос подводится к дому. Конструкцию покрывают битумом, смолой или антикоррозийным составом.
  • Контур засыпается грунтом с пеплом, золой.
  • Полоса у дома закрепляется на фундаменте и к ней болтом прикрепляется заземляющий кабель.

Как проверить заземление в частном доме? Каждые 12 лет нужно вызывать  лабораторию из компании ИванМастер и проверять работоспособность заземляющего контура.

Как сделать изолятор контура заземления/подавитель помех

Изолятор контура заземления, сделанный своими руками, может быть единственным решением для обеспечения четкого радиоприема. Иногда вы можете испытывать статические помехи или искажения аудиосигнала.

Этот постоянный свистящий звук, также известный как шум контура заземления, может раздражать и мешать вам наслаждаться любимым джемом. Это также может привести к тому, что вы пропустите важные разговоры или заголовки утренних новостей.

Хорошая новость заключается в том, что вам не придется всю оставшуюся жизнь слушать плохое радио. Установка изолятора контура заземления на ваше радиооборудование может решить вашу проблему.

Нужен ли технический специалист для изготовления изолятора контура заземления? Нет, ты не. Вы можете собрать изолятор контура заземления самостоятельно, используя несколько инструментов и материалов, которые можно приобрести в ближайшем хозяйственном магазине.

Что такое шум контура заземления и чем он вызван?

Понимание концепции шума контура заземления является ключом к пониманию необходимости в изоляторе контура заземления.

Шум контура заземления — это не что иное, как статический шум или шум, влияющий на аудиовыход приемника.

Он распространяется через радиосистему, когда экран провода, который подключается к приемнику, передает комбинацию шума и звукового сигнала на наземную систему.

Шум контура заземления возникает из-за того, что кабели заземления не обладают идеальной проводимостью.

В результате шум проникает в аудиоприемник через общую точку заземления, поскольку он подключается к различным другим электрическим устройствам.

Этот шум вызывает серьезные искажения звука, что затрудняет настройку и прослушивание радио.

Шум контура заземления может возникать по нескольким причинам. Этими причинами являются:

  • Шум контура заземления возникает, когда радиосистема получает питание от энергосистемы.
  • Генерируемый шум в основном связан с частотой колебаний линии электропередачи и ее гармониками, которые вносят шум в аудиовыход радиосистемы.
  • Этот шум более проблематичен, когда радиосистема подключается к несбалансированной акустической системе.
  • Однако шум контура заземления по-прежнему является источником беспокойства даже для сбалансированных акустических систем.
  • Другой причиной шума контура заземления является наличие разницы в напряжении между двумя разными соединениями заземления отдельных электрических устройств, подключенных к одной и той же системе заземления в закрытой системе.
  • Этот тип шума, создаваемого разницей в напряжении, является наиболее сильным, и его трудно уменьшить.
  • Магнитная емкость или индуктивность сигнального кабеля могут вызвать шум контура заземления.
  • Ёмкость силового трансформатора, который питает цепь, которая питает радиоприемник, может внести шум контура заземления в систему заземления аудиосхемы.

Зачем нужен изолятор контура заземления?

Установка изолятора контура заземления — лучший способ избавиться от шума контура заземления. Тем не менее, существуют и другие способы снижения шума контура заземления:

  • Минимизация импеданса (сопротивления) соединения за счет использования высококачественных проводов как для аудио, так и для силовых соединений,
  • Использование симметричных аудиоустройств и кабелей во всех точках подключения,
  • Через электрическую изоляцию цельнометаллических корпусов приборов вокруг радиоприемника.

Что такое изолятор контура заземления?

Изолятор контура заземления — это электрическое устройство, которое сводит к минимуму помехи в системе контура заземления, сокращая путь к земле только в одну сторону.

Это устройство может устранять помехи, выравнивая напряжение во всех точках заземления в цепи до одинакового значения.

В результате устраняется любая разность потенциалов, которая может существовать в цепи заземления.

Проще говоря, отключает электричество от звука и наоборот внутри системы. Таким образом, он устраняет электрические помехи в звуковой схеме радиоприемника.

Изолятор контура заземления состоит из входа, выхода и трансформатора между ними.

Где используется изолятор контура заземления?

Помимо устранения шума из аудиосигнала, изолятор контура заземления дает много возможностей для электрических систем, в частности, для систем с аудио- и видеовозможностями. Некоторые из наиболее распространенных применений изолятора контура заземления:

  • Для устранения помех или шума от акустических систем с несколькими динамиками,
  • Для удаления гудящего звука двигателя, который проникает в аудиовыход автомобильного радиоприемника,
  • Для защиты людей от поражения электрическим током при использовании электрических устройств,
  • Для минимизации или устранения радиопомех в маршрутизаторах и каскадных антенных системах, которые соединяют несколько антенн.

Как работает изолятор контура заземления?

Он изолирует шум от системы контура заземления, повышая или понижая напряжение от одной точки заземления к другой через трансформатор в той же цепи контура заземления.

В конечном счете, вход и выход трансформатора становятся равными, когда напряжение проходит через изолятор.

В результате помехи и шумы, вызванные нежелательными скачками напряжения, устраняются из контура заземления.

Следовательно, аудиосхемы приемника могут генерировать звук, свободный от статического электричества, блокируя переменный ток низкой частоты и постоянный ток от помех высокочастотному аудиосигналу.

Более важным преимуществом изолятора контура заземления является то, что его изготовление и установка относительно дешевы. Вы можете построить и установить свой изолятор без больших затрат.

Как сделать изолятор контура заземления своими руками?

Изготовление простого изолятора контура заземления — простая задача. Имея подходящие материалы, инструменты и подробное пошаговое руководство, вы можете сделать изолятор контура заземления своими руками за считанные минуты.

Однако не забудьте приобрести подходящие материалы и инструменты для работы. Использование неправильных материалов и инструментов может привести к тому, что вы потратите свое время, энергию и деньги, не достигнув ничего значимого.

Необходимые материалы и инструменты

Для изготовления функционального изолятора контура заземления вам потребуются следующие материалы и инструменты.

  • Звукоизоляционные трансформаторы.
  • Гнездовые разъемы RCA.
  • Паяльник.
  • Флюс для припоя.
  • Резак.
  • Изолента.
  • Коробка и другие полезные предметы.

Аудиоизолирующие трансформаторы

  • Вам понадобится аудиоизолирующий трансформатор с коэффициентом трансформации 1:1.
  • Если трансформатор имеет четыре клеммы с каждой стороны первичной и вторичной обмотки, вам понадобится только один изолирующий трансформатор. Если у него всего две клеммы, вам понадобятся два трансформатора.
  • Вы можете получить изолирующий трансформатор от старого устройства в вашем доме.
  • Например, вы можете получить его от старого модема, который подключает компьютер к Интернету. Все, что вам нужно сделать, это припаять его.
  • Кроме того, вы можете приобрести аудиотрансформатор менее чем за 10 долларов в Интернете.
  • В местном хозяйственном магазине вы можете получить даже меньше. За 20 долларов вы получаете два трансформатора по 600 Ом каждый и немного мелочи.

Гнездовые разъемы RCA

  • Вам потребуются четыре гнездовых разъема RCA, поскольку каждый из них будет подключаться к двум клеммам трансформатора с обеих сторон.
  • Вы также можете снять RCA-разъемы со старыми неиспользуемыми электрическими устройствами.
  • В качестве альтернативы вы можете купить четыре разъема RCA всего за 4 доллара США за разъем.

Паяльник

  • Вам понадобится паяльник для пайки деталей, если вы хотите использовать старые изолирующие трансформаторы и розеточные разъемы RCA.
  • Точно так же вам нужно будет припаять провода к устройствам с помощью паяльника.
  • За 15 долларов вы можете получить мощный паяльник мощностью 60 Вт, если у вас его еще нет.
  • Вы также можете заплатить больше, чтобы получить утюг, который поставляется с полным набором аксессуаров и подставкой для пайки.

Припой

  • Оловянно-свинцовый припой позволяет создавать соединение между проводами и электронными устройствами в процессе пайки.
  • Это материал, который быстро плавится под воздействием тепла паяльника.
  • Это сплав олова и свинца.
  • Если вы купите полный набор для пайки, вы, скорее всего, получите весь припой, необходимый для запуска и запуска изолятора контура заземления.
  • Тем не менее, вы можете получить полную роль припоя менее чем за 5 долларов.

Флюс для припоя

  • Флюс для припоя — полезный материал, облегчающий процесс пайки.
  • Позволяет выполнять гладкие соединения, очищая металлические поверхности, удаляя оксиды и другие загрязнения.
  • Контейнер с флюсовым гелем дешев и не будет стоить вам больше 10 долларов.
  • Однако вы можете выполнять соединения пайкой без обязательного использования флюса для пайки.

Кабели

  • Вам понадобится небольшой проводной кабель для соединения и пайки различных деталей.
  • Провод 16 калибра идеально подходит для изготовления изолятора контура заземления.
  • Моток хорошей проволоки 16 калибра стоит менее 20 долларов.

Резак

  • Резак — это устройство, позволяющее резать провода, оболочки кабелей и другие материалы.
  • Если у вас дома его нет, простой резак будет стоить около 5 долларов.

Изолента

  • Изолента — важный инструмент, позволяющий изолировать поверхности проводов и металлов, проводящих электричество.
  • Изолента может стоить всего 1 доллар.

Коробка корпуса и другие полезные предметы

  • Коробка корпуса изготовлена ​​из пластика или непроводящего материала.
  • Вы используете его для размещения и защиты аудиоизолирующего трансформатора и подключенных к нему проводов.
  • Кроме того, он служит поверхностью для крепления розеточных разъемов RCA выходом наружу.
  • Любой простой непроводящий корпус в доме может содержать аудиоизолирующий трансформатор, его клеммы, проводку и клеммные части гнездовых разъемов RCA.
  • Вы также можете приобрести проектную коробку в ближайшем хозяйственном магазине менее чем за 5 долларов.
  • Держите под рукой любой предмет, который, по вашему мнению, может понадобиться для строительства. Может пригодиться любой клей.

Пошаговое руководство по созданию изолятора контура заземления своими руками

Изготовить изолятор контура заземления довольно просто. Вам не нужна техническая подготовка или техник, чтобы сделать это простое устройство.

Вооружившись необходимыми инструментами, материалами и приведенным ниже пошаговым руководством, вы сможете получить функциональный изолятор менее чем за 30 минут.

Шаг 1:

Нарисуйте схему предлагаемого изолятора контура заземления со всеми включенными компонентами и проводкой.

Шаг 2:

Подготовьте все необходимые компоненты и инструменты. Если у вас есть рабочая поверхность, аккуратно расставьте все предметы на столе.

Включите паяльник, чтобы он нагрелся и был готов к работе. Подготовьте флюс для припоя на тот случай, если он вам понадобится.

Шаг 3:

С помощью резака нарежьте необходимое количество кабелей на восемь подходящих отрезков. Используйте его, чтобы обнажить проводник под оболочкой с обеих сторон.

Шаг 4:

Припаяйте одну сторону каждого провода к каждой клемме двух аудиоизолирующих трансформаторов. Таким образом, к первичной и вторичной сторонам каждого трансформатора будут подключаться два комплекта кабелей.

Шаг 5:

Припаяйте другие стороны каждого набора проводов к четырем RCA-разъемам. Используйте изоленту, чтобы связать кабели вместе.

Шаг 6:

Вырежьте четыре отверстия, через которые могут проходить и удерживаться выходные RCA-разъемы типа «мама». Если резак не прорезает, можно проделать отверстие жалом паяльника.

Шаг 7:

Приклейте основания изолирующих трансформаторов к поверхности корпуса. Поместите лицевую сторону каждого гнездового разъема RCA в вырезанные отверстия.

Добавьте немного клея вокруг каждого разъема, чтобы он приклеился к коробке. Наконец, закройте коробку и подсоедините только что сформированный изолятор контура заземления.

Подключение изолятора контура заземления

На первичной стороне изолятора контура заземления соедините два штекерных разъема RCA с двумя гнездовыми разъемами.

Аналогичным образом прикрепите два других штекерных разъема RCA от динамика к вторичной стороне изолятора контура заземления.

Включите свою радиосистему и настройтесь на любую станцию. У вас будет чистый звук без шумов, статики и любых помех.

Вывод

Создать простой изолятор контура заземления своими руками очень просто.

Вы можете быстро создать работающую систему, которая отфильтровывает шум на выходе ваших динамиков или любого другого аудиорасширяющего устройства.

С правильными инструментами, материалами и пошаговым руководством, описанным ранее, вы получите четкий аудиовыход из вашей радиосистемы.

Основные инструменты и материалы, необходимые для выполнения этого проекта, включают аудиоизолирующие трансформаторы, гнездовые разъемы RCA, паяльник, припой, кабели, резак, изоленту, корпусную коробку и другие полезные предметы.

Похожие сообщения:

4 эффективных способа устранения фоновых шумов

Контурные контуры заземления могут вызывать видео/аудио фоны и помехи. С этим учебным пособием вам может не понадобиться изолятор контура заземления для устранения раздражающего шума. Мы покажем вам, как устранить шум, проверив устройства, изменив настройки или используя изолятор контура заземления для устранения помех.

Что вызывает гул? Что такое контур заземления?

В идеальной электрической системе потенциалы земли между устройствами равны нулю. Однако электронные устройства всегда имеют разные возможности по мере усложнения соединений. Когда в соединении между двумя точками заземления, имеющими разное сопротивление, протекает достаточный ток, образуется контур заземления. Следовательно, шум будет производиться и переноситься вместе с сигналом, передаваемым на приемные устройства.

Типы заземления

Заземление играет решающую роль в электричестве, поэтому нам нужно выяснить это, прежде чем решать проблему. Земля является контрольной точкой в ​​электрической цепи и используется в качестве контрольной точки для измерения напряжения. Как правило, существует 3 типа заземления: заземление, заземление сигнала и заземление корпуса.

Заземление Заземление

Относится к физическому соединению между электрическим телом и землей (обычно с использованием металлического стержня, закрепленного под землей). Когда электрическое устройство подключается к искусственному или естественному заземлению, это соединение создает путь для прохождения постороннего и нежелательного тока по цепи и добавления помех к видео/аудиосигналу.

Сигнальная земля

Сигнальная земля — это земля, которая передается вместе с аналоговым или цифровым сигналом между электрическими устройствами в системе. Поскольку устройства питаются отдельно, они, скорее всего, будут иметь разность потенциалов земли и, следовательно, будут создавать помехи. Более того, когда есть несколько путей для протекания электричества в землю, пути заземления будут нести интерференционные токи и превращать их в колебания напряжения. Это приведет к тому, что заземление в системе перестанет быть стабильным потенциалом, и в конечном итоге шум станет частью сигнала.

Заземление шасси

Заземление шасси — это точка, которая соединяется с металлическим корпусом электрического устройства. Его использование может варьироваться в зависимости от производителей электроники, но обычно он используется для экранирования и заземления. При соединении шасси с заземлением в одной точке предотвращается циркуляция тока через шасси. В противном случае ток может протекать через шасси и вызывать нежелательные последствия, такие как контуры заземления.

Диагностика аудио/видео помех

Есть много причин для создания помех. Но как мы можем определить, что это вызвано контурами заземления? К счастью, по некоторым признакам мы можем определить, является ли это помехой от контура заземления, так что давайте посмотрим на это!

Аудиошум контура заземления

Когда в аудиосистеме возникают помехи, вы можете слышать жужжание или гудение на заднем плане. Это раздражает, когда это проявляется в ваших любимых песнях, но может звучать странно удовлетворительно, если слушать только это, верно?

Видеопомехи из-за контура заземления

В видеосистеме контуры заземления могут искажать изображение, горизонтальные полосы или проблемы с синхронизацией, что также часто является помехой для камер видеонаблюдения. Результат может отличаться в зависимости от того, насколько сильны помехи.

Устранение неполадок — устранение контуров заземления

Когда контуры заземления возникают в разных сценариях, решения также могут быть разными. Ниже приведены 4 способа ответа на различные приложения.

Решение № 1. Иметь одинаковый опорный потенциал заземления

Мы часто видим, что помехи контура заземления возникают, когда электрические устройства используют разные розетки питания с разными сопротивлениями. Чтобы улучшить его, мы рекомендуем, чтобы все аудио/видеоустройства подключались к одной и той же точке заземления, чтобы избежать разности потенциалов. Этот метод эффективен, но слишком идеален для использования в некоторых аудио/видеосистемах из-за сложной проводки.

Решение № 2: отдельно от металлических проводников

Когда аудио-видео оборудование напрямую контактирует с металлическим проводником, выступающим в качестве точки заземления, вероятность возникновения помех значительно возрастает. В этом случае рекомендуется поместить деревянный или пластиковый предмет между оборудованием и проводником, чтобы изолировать контур заземления.

Решение №3. Проверьте все подключенные устройства

Устройства, которые соединяются в системе, также могут создавать помехи. Попробуйте удалить соединения между всеми устройствами и переподключить их соответственно, чтобы найти проблему. Или вы можете перенести все оборудование в другое место (например, в здание, дом). Таким образом, вы можете проверить, есть ли помехи на оборудовании. Если помехи сохраняются, попробуйте обратиться к электрику, чтобы убедиться, что ваша система правильно заземлена.

Решение №4. Используйте изоляторы контура заземления

Иногда бывает трудно определить причину возникновения контура заземления из-за сложных кабелей и соединений. Если это так, использование изолятора контура заземления может быть быстрым решением проблемы. Он может эффективно изолировать ток от циркуляции по цепи, перерезав путь контура. Это быстро, но также приводит к небольшим потерям сигнала, что может поставить под угрозу качество видео/аудио.

Предупреждение: уберите заземление

Снятие заземления с оборудования — недоразумение и опасный способ решения вопроса. Основная цель заземления – отвести посторонние токи на землю, избегая скачков напряжения и утечки тока. Если оборудование не заземлено должным образом, токи могут протекать от проводящих частей к земле по проводящему пути, которым может быть человеческое тело.

Как работают изоляторы контура заземления

В изоляторе контура заземления обычно используется индуктор, накапливающий энергию в магнитном поле, когда через него протекает электрический ток. Когда ток, протекающий через индуктор, изменяется, индуктор противодействует любым изменениям тока через них. Поэтому ток не будет колебаться и не приведет к разности потенциалов.

Другие причины

Если вы перепробовали все вышеперечисленное, возможно, проблема не в контурах заземления. Установка и кабели также могут быть основной причиной. Вот две вещи, в которые вы можете вложить свои усилия.

Неправильное подключение

В большинстве случаев сигналы передаются от одного устройства к другому через физические соединения. Если есть проблема с подключением, аудио и видео также могут быть скомпрометированы. Поэтому мы рекомендуем вам проверить, не поврежден ли кабель, не отсоединен ли разъем или не соответствует ли он.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
