Замена старой проводки в хрущевке и панельном доме своими руками

Приступая к капитальным переделкам, хозяева помещений сталкиваются с необходимостью замены электропроводки. Этот процесс нельзя назвать простым, но при определенных усилиях его вполне реально реализовать своими силами. Неизбежность его выполнения обусловлена изношенностью электросетей, их неспособностью справляться с возросшими нагрузками. Особенно остро проблема встает перед жильцами старых домов. Так вот, замена старой проводки в хрущевке или панельном доме тема нашей сегодняшней статьи.

Чтобы заменить электропроводку без привлечения профессионалов, понадобится тщательная подготовка: изучить теорию, составить план, подобрать комплектующие, инструменты. Не следует пренебрегать консультацией с квалифицированным электриком. Соблюдая несложные правила, можно гарантировать, что новая сеть будет работать долго, надежно, не станет причиной короткого замыкания или пожара.

Разводка

Полная или частичная замена старой проводки в хрущевке?

Владельцам жилья приходится выбирать: частичная или полная замена старой проводки в хрущевке. Чем они отличаются? Частичный ремонт подразумевает изменения в отдельном помещении, смену лишь некоторых элементов (выключателей, розеток). Его плюсом является быстрота исполнения, минимум ущерба отделке, экономия средств. Его минусы: не решает задачу увеличения потребления электроэнергии; остаются участки, не отвечающие современным требованиям.

Частичная замена старой проводки в хрущевке своими руками продолжает пользоваться популярностью у домашних мастеров, которые осознают огромный объем предстоящих переделок. Однако такой подход неверен. Специалисты рекомендуют проанализировать ситуацию:

• Степень износа сетей. Узнать ее несложно, если известна дата постройки дома. Чем старше строение, тем сильнее изношены коммуникации.
• Материал. Раньше монтаж электропроводки вели из алюминиевых проводов. Они безнадежно устарели, их, безусловно, необходимо менять на медные.
• Потребляемая мощность. Для подключения единичного прибора можно протянуть к нему дополнительную линию. Если мощности недостаточно для большого количества техники, потребуется капитальный ремонт.

Потребность полной реконструкции возникает при подключении техники, требующей заземления. Новостройки зачастую уже оборудованы заземлением, которое подведено к каждой розетке. Старые дома потребуют полной реконструкции системы электроснабжения. Если нет опыта ведения электротехнических работ, пугают масштабы предстоящих переделок, можно заказать ремонт «под ключ». Тогда все сложности лягут на плечи исполнителя. Хозяину останется лишь согласовывать принятые решения, оплачивать счета за материалы, услуги. При этом наличие минимальных теоретических знаний, представление о порядке подключения поможет контролировать реализацию запланированных мероприятий сторонними работниками.

Рекомендации эксперта по замене электропроводки

Замена проводки в доме

Полная замена старой проводки в хрущевке для жильцов чаще всего становится жизненной необходимостью. Старая сеть уже не справляется с повышенными нагрузками, становится причиной пожара. Новую трассу можно проложить открыто или скрыто. Первый вариант имеет несомненные достоинства:

• подходит для помещений с готовой отделкой;
• отличается высокой ремонтопригодностью;
• замена старой проводки в хрущевке может быть выполнена за 1-2 дня.

Открытую проводку закрепляют непосредственно на поверхности стен, применяя специальные кабель-каналы, фарфоровые изоляторы. Недостатков у этого способа немного, но они существенные. Первый: провода хуже защищены от механического повреждения, воздействия влаги, тепла. Второй: такое решение выглядит эстетически непривлекательным. Кроме того, никуда не деться от жгута электропроводки, который протянется к щитку. Поэтому чаще для жилых помещений все-таки выбирают скрытую прокладку. Она абсолютно не видна, лучше защищена от негативного влияния, предпочтительнее с противопожарной точки зрения.

Независимо от того, как будет выполняться замена электропроводки в доме своими руками, сначала составляют схему трассы, указывая точки подключения, места прохождения линий. Разрабатывая схему, учитывают несколько важных моментов:

• для мощных приборов (бойлер, кондиционер, электроплиту) рекомендуется предусмотреть отдельную линию со своей розеткой;
• всех потребителей разбить минимум на две группы (розетки, освещение).

Схема дает возможность подсчитать количество фурнитуры, длину кабеля.

От повторного использования старых элементов лучше отказаться: нет гарантии, что они сохранили свои эксплуатационные характеристики.

Инструменты для замены

Из инструментов понадобится фазоуказатель, плоскогубцы, отвертка, перфоратор, нож. Замена электропроводки в хрущевке начинается с обесточивания сети. Затем демонтируют старую жилу, готовят место под новую трассу. Монтаж пройдет быстро и с минимальными затратами, если получится использовать существующий канал. Правда, при этом сложнее перенести розетки, выключатели.

Прокладку можно вести от щитка к комнатам и наоборот. Второй способ позволяет обойтись без обесточивания всей квартиры на длительное время. Соединение жил выполняют только в распределительной коробке: скруткой, пайкой, сваркой, клеммниками. Скрутка в чистом виде запрещена для соединения жил. Ее обычно используют как временный вариант. Часто скруткой соединяют провода, чтобы затем окончательно зафиксировать их сваркой. Для этого зачищают провода на 4-5 см, загибают их пополам, скручивают плоскогубцами до получения тугого жгута электропроводки. Сварка поможет сделать крепление практически неразъемным. Готовую сеть проверяют мультиметром. Если повреждений нет, борозды заделывают алебастром или шпаклевкой. После высыхания монтируют электрофурнитуру.

Монтаж проводки в хрущевке

Замена старой проводки в хрущевке

Замена электропроводки в панельном доме вызывает много сложностей, обусловленных тем, что изначально для прокладки предусмотрены пустоты железобетонных плит. Нередко проблемы возникают при попытке перенести розетку, прибор освещения. Кроме того, на каждом этаже могут быть свои особенности, обусловленные «фантазией» электриков, выполнявших монтаж. Существует несколько возможностей прокладки сетей: по полу под стяжкой, по потолку под подвесной конструкцией, по стенам с дальнейшим оштукатуриванием. Эти способы позволяют обойтись практически без штробления.

Опытные мастера советуют попытаться воспользоваться путями, по которым проходили старые провода: швы между панелями, стыки между плитами, каналы. К сожалению, заменить электропроводку, которая спрятана в панели, практически невозможно. Штробы и выемки под распределительные коробки пробивают при помощи перфоратора, болгарки или штробореза. Предварительно на стене прочерчивают полоску, которая покажет конфигурацию планируемой электросети. Панель обычно плохо поддается штроблению, приходится скалывать ее по кусочку.

Не забываем о технике безопасности: очки, респиратор защитят глаза и органы дыхания от пыли, крошек.

Штробу делают глубиной примерно 7-10 мм. Она может быть уменьшена, если толщины штукатурки достаточно, чтобы спрятать проводку. Выемку под коробку готовят диаметром около 80 мм. Замена электропроводки в доме своими руками требует тщательного соблюдения всех правил. Основными можно назвать следующие:

• расположение магистральных и распределительных линий строго вертикально или горизонтально;
• штробить плиты перекрытия запрещено;
• соединять провода только через коробки.

Подготовив канавки, переходят к укладке поводов. Чаще всего для фиксации пользуются алебастром или дюбель-хомутами. Раствор с шагом 20-25 см укладывают под жилу, слегка вдавливают ее. Работать нужно быстро, пока алебастр не схватился. Для хомутов придется подготовить отверстия, в которые вставляют дюбель.

Подробнее про замену электропроводки

Сложности в работе

Многих загвоздок можно избежать, уделив достаточно времени подготовительному этапу. Планируя электросеть, обязательно рассматривают ее взаимное расположение с другими коммуникациями. Тогда проведение ремонта впоследствии не приведет к их поломке, несчастному случаю при пробое проводки.

От правильности расчета потребляемой мощности зависит выбор типа и сечения кабеля, количества мест подключения. Начинающие электрики допускают ошибку, отбрасывая возможность одновременного включения всех приборов. Результатом такого просчета становятся протянувшиеся по комнатам удлинители, нагромождения тройников. Другая распространенная ошибка: подбор комплектующих, исходя из существующего лимита. Обязательно предусматривают запас на будущее. Тогда при увеличении потребляемой мощности можно будет ограничиться только сменой автоматического выключателя.

Для бытовой сети следует прокладывать 3-х жильный кабель. Такого правила придерживаются, даже при отсутствии заземляющей шины в щитке. Заземление можно организовать позже. Распространенной ошибкой специалисты называют неправильное определение длины кабеля. Не рекомендуется стыковать два куска, даже самая надежная изоляция со временем изнашивается. Кроме того, место контакта имеет повышенное сопротивление, становится причиной нагрева.

Слабым местом любой проводки электрики считают места соединений. Некачественный контакт приведет к их нарушению. Проверенными способами нормы называют пайку, сварку. Соединительные коробки должны оставаться доступными для осмотра. Иначе замена жгута потребует демонтажа отделки. Если они закрыты штукатуркой, обоями, панелями, необходимо на схеме зафиксировать их месторасположение.

Специалисты советуют не экономить на защитных устройствах. Если подсчитать возможный убыток, то стоимость фурнитуры покажется вполне нормальной.

5 фатальных ошибок электромонтажа

Замена электропроводки — 95 фото самостоятельных работ по замене проводки

Причин, почему производится полная замена электропроводки, может быть несколько. В основном необходимость в этом возникает при недостаточной мощности электросети, это тот случай, когда проводка, не рассчитанная на большое количество энергопотребления, уже не может полностью выполнять свои функции, зачастую перегревается и выходит из строя.

Другой вариант – слишком почтенный возраст проводки, по этой причине могут возникать систематические замыкания, искрение – такие процессы очень опасны, поэтому задуматься о замене электропроводке в доме необходимо сразу же после первых «сигналов». Попытаемся разобраться, как же происходит данный процесс, с чего начать и как действовать.

Составляем схему электропроводки

Если вы решили произвести все виды работ самостоятельно, то вам необходимо изучить пошаговую инструкцию по замене электропроводки. Первым действием станет составление чертежа, на который будет перенесен план квартиры и обозначены места для размещения всех розеток, выключателей, встроенных светильников, люстр.

Советуем вам разделить всех потребителей электроэнергии на основные группы:

• осветительные приборы, выключатели;
• розетки;
• электрическая плита;
• санузел.

Необходимо учитывать, что от распределительного щитка нужно будет проложить к каждой группе отдельные кабели, которые будут отличаться друг от друга толщиной, а, следовательно, мощностью.

Если проложить один толстый кабель ко всем потребителям, то необходимые ответвления нужно будет делать с помощью распределительных коробок, а это в свою очередь снизит надежность всей прокладываемой системы.

Санузел лучше всего подключить обособленной линией, ведь это помещение отличается повышенной влажностью, большой вероятностью поражения электрическим током, поэтому такая линия будет требовать отдельного автомата.

Выбираем необходимые материалы

Подбор входных автоматов, проводов, кабеля должен осуществляться исходя из их мощности, качества и планируемой нагрузки. Что касается автоматов, то для квартиры или дома прекрасно подойдут автоматы общего назначения.

Замена электропроводки в доме предусматривает покупку проводов, которые являются её «сердцем». Лучше всего приобретать медные провода, они проводят ток лучше алюминиевых, не окисляются, легко паяются.

Далее необходимо рассчитать, какой метраж кабеля понадобится вам в процессе монтажа. 2.

Соединить провода между собой в процессе работы можно несколькими способами: скруткой, применяя клеммы и пайкой. Предпочтительный способ определяете вы сами, исходя из своих умений и предпочтений.

Удаляем старую электропроводку

Перед началом процесса нужно обязательно обесточить квартиру, и только после этого приступать к демонтажу. Удалять отслужившие свой срок провода необходимо от распределительных коробок, если кабель не удается демонтировать, обрежьте и изолируйте его.

Прокладываем новую проводку

По окончанию процесса демонтажа можно приступать к завершающему этапу работ. В квартирах и домах преимущественно прокладывается скрытая проводка, поэтому необходимо произвести штробирование стен согласно составленной схеме, это осуществляется с помощью перфоратора, и в полученные «каналы» уложить провода.

Под розетки, распределительные коробки, выключатели в стенах также делаются углубления необходимых размеров. Прежде чем приступать к высверливанию отверстий, продумайте, на какой высоте от пола должен располагаться каждый из элементов.

Проверяем качество работ

Произведя укладку новой электропроводки, следует проверить линию на работоспособность, отсутствие замыканий. Это осуществляется с помощью специального прибора – тестера.

Убедившись в том, что короткие замыкания отсутствуют, можно подключать электропроводку к напряжению. После проводится проверка всех розеток, осветительных приборов на работоспособность. В случае бесперебойной работы сети можно приступать к внутренней отделке помещения, заделыванию отверстий штукатуркой.

Мы надеемся, что приведенный материал помог ответить на вопрос, как заменить электропроводку своими руками. Будьте осторожны и строго соблюдайте технику безопасности при работе с электричеством.

Фото процесса замены электропроводки

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

Как поменять проводку в квартире своими руками

Во время капитального ремонта многие решают сразу поменять проводку в квартире. Есть много причин для этого. Во-первых, если ваш дом построен давно, то вся электросеть, которая в нем была проложена, уже устарела как физически, так и морально. Во-вторых, раньше для проводки в хрущевках или сталинских домах в основном использовались алюминиевые провода, а этот металл, как известно, сильно подвержен коррозии, и в процессе эксплуатации становится очень хрупким. В-третьих, современная электрика отличается большой мощностью бытовых приборов. Лет 20-30 назад в проекте закладывалась нагрузка порядка 3 кВт на каждую квартиру, сейчас эта цифра значительно увеличилась.

Итак, как видите, замена проводки — это не прихоть и блажь, а насущная необходимость. Рассмотрим подробно, как осуществить этот процесс, с чего начать, какую часть старой проводки необходимо поменять, а в каких случаях ее можно оставить.

Содержание

• Основные этапы
• Составление схемы
• Перенос плана раскладки на стены
• Необходимые материалы
• Инструменты
• Демонтаж старой электропроводки
• Установка новой проводки

Основные этапы

Необходимо сразу определиться, сможете ли вы заменить электропроводку в квартире своими руками или пригласите профессиональных электриков. Имейте в виду, что электромонтажные работы – это самая сложная и объемная часть ремонта дома.

Материальные затраты будут соответственно высокими. Если у вас нет ограничений в средствах, то лучше пригласить специалистов.

Замена электропроводки в квартире своими руками базируется на трех основных составляющих.

• Однозначно, все алюминиевые провода надо заменить на медные. Мы уже упоминали, что металл подвержен коррозии, кроме того, он имеет мягкую структуру, выдавливается из-под винтовых клемм, его пайка — сложный и дорогостоящий процесс, а алюминиевые жилы со временем ослабевают. Все это может в итоге привести к ненадежности контактных соединений.
• Необходимо будет перейти с ранее использовавшейся схемы с глухозаземленной нейтралью (TN-C) на схему с защитным заземлением потребителей (TN-C-S). Электроснабжение по прежней схеме TN-C применялось в Советском Союзе вынужденно, так как шла массовая электрификация, электрические сети были очень длинными и к тому же ощущалась острая нехватка цветных металлов. С конца 90-х годов начался переход на электроснабжение по схеме TN–C–S, что обеспечивает безопасную работу потребителей вне зависимости от общего состояния сети.

• Необходимо будет смонтировать групповое подключение потребителей с отдельными ответвлениями, в то время как ранее использовалась разводка ответвлением от ГРЩ через распределительные коробки.

По новой схеме у Вас будет отдельная ветка от общего щитка, выполненная единым отрезком кабеля, для каждой группы потребителей.

Составление схемы

На начальном этапе вся работа будет носить теоретический характер, то есть необходимо будет четко определиться со схемой и количеством материалов.

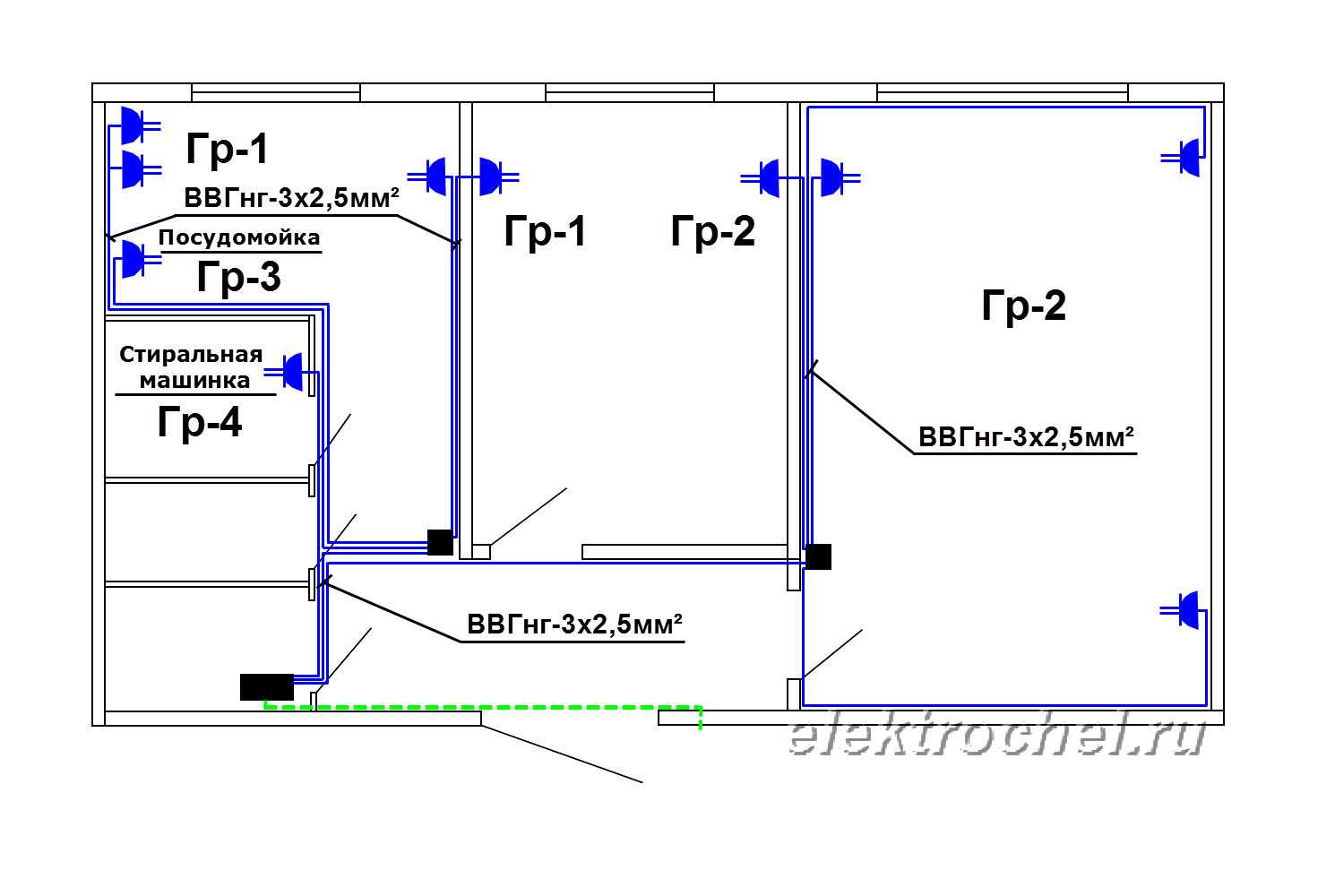

Прежде чем менять электропроводку в квартире, составьте схему, на которой изобразить план жилого помещения. Удобнее всего будет взять его из техпаспорта и перерисовать на бумаге в коробочке.

Пример составления схемы и дальнейшего монтажа на видео:

На этом чертеже отобразите, где будет стоять вся крупногабаритная мебель (чтобы не планировать установку розеток за ней) и бытовая техника (в этом случае, наоборот, розетки нужно монтировать рядом). Определите расположение выключателей, как правило, их монтируют возле входной двери в комнату. Отметьте, где вам потребуются розетки, кроме мест установки стационарных бытовых приборов (холодильник, духовка, кондиционер), т.е. , желательно заранее решить, куда вы поставите или повесите телевизор, музыкальный центр, компьютер.

Нарисуйте расположение элементов освещения — бра, ночников, торшеров.

Имейте в виду, что мощные бытовые приборы, такие как водонагреватель, электроплита, стиральная машина, посудомоечная машина или «теплый пол», должны подключаться к сети не через розетки, а отдельной линией от индивидуальная машина.

Перенос плана планировки на стены

Теперь перенесите составленную схему на стены вашей квартиры, вы еще будете делать ремонт, так что еще можно рисовать на поверхностях стен.

Отметьте расположение розеток, выключателей, осветительных приборов и распределительных коробок (обычно они располагаются на входе в помещение). Строгих размеров для их размещения нет, но старайтесь придерживаться следующих рекомендаций:

• Выключатели располагаются на высоте от 0,8 до 1,5 м от уровня пола.
• Этот же параметр для розеток варьируется от 0,3 до 1 м, здесь все будет зависеть от вашего интерьера. Главное, чтобы вам потом было удобно ими пользоваться.

• В ванной желательно обойтись без установки розеток. Если в этом есть острая необходимость, то его необходимо подключить через устройство защитного отключения (УЗО). Расстояние от розетки до элементов ванной комнаты (раковины, ванны, душа) должно быть не менее 0,6 м.
• Распределительные коробки располагаются на расстоянии 15-20 см от поверхности потолка. Не забудьте это учесть, если в будущем вы планируете опустить потолок (сделать его натяжным или из гипсокартонных листов).

От коробок к распределительным устройствам начертите пути для проводов.

Эти маршруты должны быть строго вертикальными или горизонтальными, не допускаются зигзаги и косые линии, не пытайтесь экономить на таких материалах.

Необходимые материалы

Теперь, исходя из всех проделанных работ, вы можете определить количество материалов, которые вам потребуются для замены электропроводки в доме. Подсчитайте, сколько распределительных коробок, розеток и выключателей вы сопоставили. Если проводка скрытого типа, то для каждого коммутационного аппарата понадобится еще и подрозетник. С помощью рулетки измерьте необходимое количество провода вдоль нарисованных линий разводки. Обязательно берите его с запасом на подрезку в местах стыков (6-10% от общей длины).

Для проводки своими руками выбирайте трехжильный провод или медный кабель. Сечения 1,5 мм будет достаточно для сети освещения ² , для групп розеток — 2,5 мм ² , для мощных электропотребителей — 4 мм ² .

Советуем приобрести качественную немецкую жилу с маркировкой NYM, с изоляцией из поливинилхлорида. Из отечественной кабельной продукции наибольшим спросом пользуется жила марки ВВГ. Также для прокладки проводников понадобится гофрированная труба, а в случае открытого типа разводки – кабель-каналы. Гофру лучше купить металлическую, так как в случае ЧП поливинилхлорид может разлагаться и выделять токсичные вещества.

Выбор кабеля и автоматов на видео:

Крайне важно защитить домашнюю электрическую сеть от перегрузок, коротких замыканий и утечек тока, поэтому без автоматики не обойтись. Необходимо будет установить УЗО и автоматические выключатели (или комбинированные варианты — дифференциальные автоматические выключатели). Их выбирают по номинальному току, в зависимости от нагрузки, которая будет присутствовать на защищаемой линии. Приведем пример, каких машин примерно нужно для обычной трехкомнатной квартиры:

• автомат общий вводной — 40 А;
• на розеточную группу — 25 А;
• для освещения — 16 А;
• для мощных потребителей — на 32 А.

При выборе станков отдавайте предпочтение лидерам рынка электротехнической продукции – фирмам «Legrand» и «ABB».

Коробки соединительные бывают двух видов и отличаются друг от друга только конструкцией.

Коробки квадратной и прямоугольной формы более вместительны, а круглые гораздо удобнее в установке.

Просверлить круглое отверстие в стене для такого ящика гораздо проще, чем забить квадратную или прямоугольную нишу.

Обязательно выбирайте розетки с заземлением. Если в доме есть маленькие дети, то понадобятся специальные приспособления с защитными шторками (чтобы ребенок не мог выковыривать внутрь посторонние предметы). Обратите особое внимание на номинальный ток, на который рассчитан коммутационный аппарат, иначе могут возникнуть проблемы при подключении мощных потребителей.

Инструменты

Перед тем, как поменять проводку в квартире, вам потребуется запастись не только материалами, но и достаточно большим количеством инструментов. Если у вас нет всех необходимых приспособлений, то, возможно, все же имеет смысл обратиться к профессионалам. Ознакомьтесь со списком всего, что вам нужно для установки новой проводки, а затем примите решение для себя.

Идеальный вариант – аренда электроинструмента.

1. Перфоратор и набор сверл по бетону (а также сверло по бетону, корончатое сверло и зубило). Этот инструмент необходим для монтажа отверстий под розетки, выключатели и коробки.
2. Уровень, отвес и шнур для разметки прокладки проводов.
3. Болгарка (и круг по камню к ней) или штроборез для проделывания борозд в стенах для проводов.
4. Шпатель и гипс (или алебастр) для заполнения штроб после укладки в них проводов.
5. Нож монтажный или специальное приспособление для снятия изоляционного слоя на проводах (стриппер).
6. Плоскогубцы, набор отверток плоских и крестовых, бокорезы.
7. Паяльник с припоем и канифолью для соединения проводов.
8. Индикаторная отвертка для определения фазы и нуля.
9. Длинная переноска. Во время ремонтных работ для питания электроинструмента вы будете использовать временную будку, а ее длины должно хватить до самых отдаленных комнат и уголков.

Демонтаж старой проводки

Замена электропроводки в квартире своими руками начинается, в первую очередь, с полного обесточивания помещения. Отключите вводной автоматический выключатель на квартиру и убедитесь в отсутствии напряжения.

Проще всего начать демонтаж старой проводки с выключателями и розетками, снять их, освободив тем самым концы проводов. Откройте крышки распределительных коробок и отсоедините все монтажные коробки. Теперь, аккуратно потянув за старый кабель, освобождаем его от замазочных штроб. Обнаружить провода в поверхностях стен поможет специальный прибор – индикатор скрытой проводки, некоторые в этом случае даже используют металлоискатель.

Если в каком-то месте нет возможности демонтировать кабель, то не слишком старайтесь, не разрушайте стены. Проблемный участок проводки оставьте в старой борозде, только тщательно заизолируйте его концы с обеих сторон.

Установка новой проводки

Сразу стоит сказать, что частично менять проводку не рекомендуется. Если вы уже взялись за ремонт повторно, то делайте это везде. Единственный случай, когда допускается замена только части домашней электросети, если где-то произошел обрыв провода и необходимо его устранить.

А теперь сам процесс установки новой проводки. Возможно, в какой-то из комнат путь провода от коробки к розеткам и выключателям останется прежним. Это хорошо, вам не нужно будет забивать новые канавки.

В том случае, если вы запланировали сделать все совсем иначе, начните с отверстий для коммутационных аппаратов и распределительных коробок, а уже между ними сделайте пазы для укладки проводов.

Внимание! Так как старую проводку вы уже демонтировали, а новую только прокладываете, напряжения в квартире не будет вообще. Для подключения электроинструмента используйте временную будку, которую можно выкинуть из вводного щитка, или договоритесь с соседями о питании от них через носитель.

Отрежьте необходимые куски проводов и гофротрубы. Затяните провода в гофру и поместите их в сделанные пазы. Не забудьте оставить соединительные наконечники с обеих сторон. Установите розетки в проделанные отверстия, затяните в них провода и теперь можно закрепить их алебастровым раствором.

Покрывать штробы сплошным слоем алебастра не нужно; достаточно захватить их через каждые полметра.

Подключение проводов к розеткам и выключателям, установка коммутационных аппаратов в розетки. Теперь сделайте все необходимые соединения в распределительных коробках.

Имейте в виду! Если вы хотите сделать освещение на балконе или лоджии, то не нужно тянуть туда целую ветку, светильники подключаются через розетки соседних комнат.

Обязательно проверьте новую электропроводку перед окончанием работ в квартире.

Если есть сомнения между частичной и полной заменой электропроводки, то ответ можно найти в видео:

Как заменить старую проводку мы объяснили, тут особых сложностей нет. Те, кто когда-либо занимался электромонтажными работами и хорошо разбирается в электротехнике, справятся самостоятельно. Но иногда лучше не рисковать и хотя бы посоветоваться с профессионалами.

Замена электропроводки в квартире своими руками: видео, схема, фото

Замена электропроводки в квартире чаще всего проводится при капитальном ремонте. Необходимость смены старой линии связана с тем, что она не предназначена для современных электроприборов. При строительстве панельных домов старого образца (хрущевки и сталинки) на каждую квартиру выделялась сеть, способная выдержать нагрузку в 3 кВт, что явно недостаточно для современных бытовых нужд. Далее мы подробно рассмотрим все этапы работ по замене проводки, а также наглядную видео инструкцию, в которой подробно описан весь процесс.

• Этап 1 — Определить фронт работ
• Этап 2 — Определяемся со схемой и материалами
• Этап 3 — Демонтаж старой линии
• Этап 4 — Прокладка новой проводки
• Этап 5 — Проверка

Этап 1 — Определить фронт работ

Первое с чего нужно начать, это выяснить в управляющей компании или энергосбытовой организации увеличение выделяемой мощности, так как замена проводки без увеличения выделяемой мощности не решит проблему проблема выбивания машины при включении стиральной машины и электрочайника. Даже если вам отказали в увеличении выделенной мощности, все равно рассчитайте электропроводку на требуемую нагрузку и проложите трехпроводную схему на случай, если вы будете реконструировать свой дом и заменить стояк с организацией заземления в квартире.

Далее необходимо определить, следует ли полностью изменить линию или только определенные области. Тут, конечно, ваше дело, но можно с уверенностью сказать, что в постройках 60-х годов для создания электрической сети использовался небольшой отрезок алюминиевой жилы, скорее всего без заземления. Этот вариант крайне опасен и не поддается даже частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, то квартирную проводку нужно менять:

Также необходимо оценить свои силы и решить, будет ли замена проводки в квартире производиться самостоятельно или потребуется вызов специалиста. Там уже палка с двух концов. С одной стороны особых сложностей в разводке линии нет, а с другой стороны потребуются специальные инструменты, расчеты и определенные навыки работы с электричеством. Если вы все же хотите проверить свои силы, то мы подробно рассмотрим все этапы работы в виде пошаговой инструкции.

Сразу рекомендуем просмотреть этапы замены электропроводки на видео:

Наглядный пример электромонтажных работ

Этап 2 — Определяемся со схемой и материалами

Теперь непосредственно приступаем к расчетным работам. Для начала нужно самостоятельно составить схему электропроводки, на которой будут указаны места установки новых выключателей, розеток, распределительных коробок и мощных бытовых приборов, которые будут питаться напрямую (например, электроплиты).

Рекомендуем ознакомиться со схемой электропроводки в квартире-студии, которая предусматривает наиболее простой вариант вывода группы освещения и розеток во все комнаты. Далее, исходя из схемы, нужно рассчитать количество материалов, выбрав при этом наиболее подходящие характеристики.

Сразу следует отметить, что в квартире используется монтаж скрытой проводки, что связано со многими нюансами: электробезопасность, влияние на интерьер помещений, пожарная безопасность и т.д. При этом никто не запрещает заменить электропроводку электропроводка в квартире с открытым домом своими руками, все зависит от ваших предпочтений и сил.

Для правильной замены проводки советуем придерживаться следующих рекомендаций:

1. Кабель — медный, трехжильный, сечением не менее 2,5 мм ² для розеточной группы, 1,5 мм ² для светильников и 4 мм ² для мощных электроприборов. Рекомендуется выполнять расчет сечения кабеля для точного определения соответствующего диаметра жилы. Что касается бренда, то лучше отдать предпочтение дорогому продукту иностранной маркировки NYM. Из отечественных, которые дешевле, рекомендуем использовать ВВГ или лучше ВВГнг-LS.
2. Защитная автоматика. Без него не обойтись, ведь при замене проводки в квартире необходимо защитить проводку от утечки тока, короткого замыкания и перегрузок. Для этого используется УЗО и автоматический выключатель (или комбинированное устройство — дифавтомат). Автомат и УЗО имеют различные характеристики, которые подбираются исходя из нагрузок на линии. Например, для трехкомнатной квартиры принято устанавливать автоматы на 16А на розетки, 10А на освещение, 32А на мощную электрическую плиту. Номинал размыкающего выключателя на распределительном щите указывается в договоре электроснабжения, как ограниченный выделенной мощностью. Устройство защитного отключения установлено на значение выше, чем у машины. Из производителей рекомендуем отдать предпочтение компаниям-лидерам – ABB, Schneider Electric и Legrand.
3. Распределительные коробки для квартиры подбираются исходя из разветвления групп и сечения всех жил. Прямоугольные и квадратные ящики более вместительны, а вот круглые намного проще в установке.
4. Розетки должны быть заземлены, для защиты от детей приобретайте изделия со специальными шторками, которые предотвратят попадание внутрь посторонних предметов. Обращайте внимание на маркировку товара, чтобы розетка выдерживала токовые нагрузки, иначе не избежать проблем в будущем при подключении мощных бытовых приборов.
5. Скрутка запрещена, список разрешенных подключений приведен в ПУЭ 2.1.21 (Глава 2.1 ПУЭ), мы их перечислили в следующем пункте.
6. Жилы проводов и кабелей могут быть соединены с помощью винтовых и пружинных зажимов и клеммных колодок, сваркой, пайкой, болтами, с применением опрессовки. В настоящее время одним из самых удобных и популярных видов соединения являются клеммники вагон, они отлично подходят для большинства случаев и просты в использовании. Опрессовка гильзами — хороший вид соединения, но требуется специальный инструмент. Тем не менее, самое надежное соединение – это сварка и пайка, но и самое трудоемкое. Подробнее об этом вопросе вы можете прочитать в статье. https://my.electricianexp.com/ru/sposoby-soedineniya-provodov-v-raspredelitelnoj-korobke.html
7. К выключателям особых требований нет, главное, чтобы они были удобными и безопасными. Среди всех типов выключателей света популярны клавиатуры и диммеры.

Подсчитав количество всех материалов для электромонтажа и выбрав наиболее подходящие модели изделий, отправляйтесь в магазин со списком покупок, а затем приступайте к замене электропроводки в квартире.

Этап 3 — Демонтаж старой линии

Теперь можно заменить старую проводку. Для этого обязательно отключите электричество на входе в квартиру, уберите всю мешающую мебель и начните разрушать отделку стен.

Проводка в квартире заменена распределительными коробками в каждой комнате. Эти электрические «точки» можно обнаружить по пластиковым накладкам на стене или выделяющимся контурам сквозь обои. Крышка закручивается, после чего все скрутки отсоединяются, а старый кабель аккуратно освобождается от замазанных штроб. Найти провод в стене можно и с помощью самодельного металлоискателя, который создается из подручных средств за считанные минуты.

Обращаем ваше внимание на то, что в некоторых местах линию невозможно демонтировать со стены без значительных повреждений конструкции. В этом случае можно обойтись без штробления, если отрезать проблемный участок и тщательно его утеплить, оставив в старом штробе!

Этап 4 — Прокладка новой электропроводки

Теперь самое главное, что вам необходимо самостоятельно заменить электропроводку в квартире на новую, более надежную.

Подробно останавливаться на этом этапе не будем, так как подробно монтаж электропроводки в квартире мы рассмотрели в соответствующей статье.

Когда замена квартирной проводки будет завершена, обязательно нужно сфотографировать разводку кабеля по стенам. Это сделано для того, чтобы при возникновении проблем вы легко могли найти на фото поврежденный участок.

Не спешите покрывать ворота раствором, сделать это нужно после того, как вся проводка будет проверена на работоспособность.

На видео ниже продемонстрирован пример новой проводки в квартире, после замены:

Готовая проводка

Этап 5 — Проверка

Ну и последнее, не менее важное мероприятие — прозвонка новой проводки в квартира с мультиметром. Этот прибор позволит вам определить работоспособность проводки и наличие короткого замыкания, если вы вдруг подключили что-то не так. Если прибор не показывает ошибок, значит, можно подключать готовую линию к вводному щитку и проверять работоспособность всех ламп, выключателей и розеток. О том, как выполняется прозвонка кабеля, мы рассказали в отдельной статье.

Если все элементы цепи работают, снова отключите питание и приступайте к опломбированию строб. На этом замена проводки в квартире своими руками считается завершенной. Как видите, мероприятие довольно трудоемкое и требует навыков, но все же при большом желании и внимательности можно самостоятельно провести электромонтаж. Надеемся, наша пошаговая инструкция была для вас полезной и понятной!

Напоследок рекомендуем посмотреть видео, благодаря которому станет понятно, стоит ли менять старую проводку в квартире или можно обойтись частичной заменой электросети:

Плюсы и минусы замены проводки

Сопутствующий материал:

• Расшифровка маркировки кабелей и шнуров
• Замена проводки в хрущевке
• Установка освещения в квартире
• Монтаж открытой проводки

Наглядный пример электромонтажных работ
