Вертикальный мангал своими руками: особенности и преимущества конструкции, сборка своими руками, чертежи

особенности конструкции, плюсы и минусы

Главная » Крупные конструкции

На чтение 5 мин Просмотров 1.2к. Опубликовано Обновлено

Во время приготовления шашлыка жир, капающий на дрова, провоцирует увеличение концентрации бензапирена в дыме. Это сильнейший канцероген, обладающий мутагенным и тератогенным эффектом. Этой проблемы можно избежать, если сделать вертикальный мангал своими руками.

Содержание

  1. Что представляет собой вертикальный мангал
  2. Преимущества вертикального мангала
  3. Виды и особенности конструкции
  4. Как сделать вертикальный мангал из металла
  5. Правила использования

Что представляет собой вертикальный мангал

Вертикальный мангал

Конструкция вертикального типа отличается от классической тем, что прямой контакт дыма и мяса отсутствует. Приготовление осуществляется за счет исходящего от топлива жара, а продукты горения удаляются отдельно.

Типы жаровень:

  • Боковые. Топочная камера располагается вдоль стены, а напротив нее крепятся нанизанные на шампуры продукты.
  • Центральные. Цилиндр или прямоугольник из стальной сетки крепится по геометрической середине корпуса к его днищу. На внутренние стенки устанавливаются крепления для укладки или подвешивания шампуров.

Варианты и размещения шампуров:

  • Горизонтальное. Как правило, применяется для изделий с боковым очагом. Шампуры укладываются на вырезы выступающих стенок и периодически прокручиваются и меняются местами.
  • Вертикальное. Данный способ применяется в сооружениях с вертикальной ориентацией. Прутья подвешиваются в прорези, сделанные на карнизах по верху стенок.

Поддоны ставят в нижней части мангала. Полотно под очагом делается из просечки, изготовленной на станках с ЧПУ. Размер ячей обеспечивает проваливание пепла, но удержание углей. Под едой ставится сплошной поддон, в который стекает жир и сок.

Преимущества вертикального мангала

Кронштейны расположены так, чтобы продукты при готовке можно было перемещать ближе к углям или дальше

Вертикальный круговой мангал по сравнению с горизонтальными аналогами имеет следующие преимущества:

  • Емкость. В среднем она выше в 2-4 раза при одинаковом весе и размерах.
  • Безопасность. Контакт дыма с едой отсутствует, она защищена от попадания канцерогенных веществ.
  • Функциональность. Одновременно можно приготовить рыбу, овощи, свинину, птицу. Они не будут соприкасаться, перебивая запах друг друга.
  • Практичность. Кронштейны устроены так, что продукты перемещаются ближе или дальше к углям, что способствует достижению лучшего результата.

Сделать металлический мангал вертикального типа можно самостоятельно, без специальных навыков и инструментов.

Виды и особенности конструкции

Переносной мангал

Различают такие виды вертикальных мангалов:

  • Переносные. Сооружения имеют небольшие габариты. Подразделяются на возимые и носимые. Разборный весит всего несколько килограмм и в сложенном виде умещается в рюкзаке или футляре типа «дипломат». Отлично подходит для туристов.
  • Стационарные. Сооружения отличаются крупными габаритами и массивностью. Устанавливаются на заранее подготовленную площадку на опорах или вмуровываются в фундамент. Металл берется толщиной 4-6 мм, что обеспечивает длительное применение. Широко применяются элементы декора в виде накладных кованых деталей и гравировки.
  • Открытые. Представляют собой легкую рамку с сеткой для топлива и расположенными рядом боковыми опорами для шампуров. Отличаются небольшим весом, в большей части имеют разборное устройство. Минус в низком КПД и потенциальной возможности загрязнения.
  • Закрытые. Изделия имеют полностью закрытый со всех сторон корпус, с расположенными на внутренних стенках кронштейнами. Используется практически вся тепловая энергия, а замкнутая конфигурация защищает внутреннее пространство от грязи и ветра.

Следует предусмотреть вероятность осадков при использовании мангала. Не лишней будет небольшой съемная крышка из жести.

Как сделать вертикальный мангал из металла

Проект открытого мангала

Начальным этапом работы является проектирование. Чтобы сделать хороший вертикальный мангал, чертеж нужно выполнить грамотный и подробный. На основе плана составляется смета и проводится расчет материалов.

Список инструментов:

  • болгарка;
  • уровень;
  • сварка;
  • дрель;
  • рулетка;
  • угольник;
  • плоскогубцы;
  • гаечные ключи;
  • отвертки.
Для вертикального мангала потребуется просечка

Перечень материалов:

  • листовая сталь, лучше нержавейка или огнеупорный сплав;
  • профильная труба 20х40 мм:
  • уголок 30х30 мм;
  • просечка;
  • электроды;
  • болты с гайками;
  • малярная кисть;
  • огнеупорная краска.

Для монтажа стационарного сооружения дополнительно потребуется бетон, тротуарная плитка и арматура.

Подготовка материалов

Делать мангал следует в такой последовательности:

  1. Разложить на ровной поверхности железо, провести разметку в соответствии со схемами. Перепроверить точность нанесения линий.
  2. Раскроить листы и просечку, нарезать заготовки для стен и дна. Делать это лучше болгаркой, сначала тонкими дисками, а затем шлифовальными для выравнивания краев и удаления заусенец.
  3. Собрать сетку. В зависимости от наличия инструментов и навыками работы с ними это делается сваркой или уголками на болтах.
  4. Присоединить топку к днищу, в котором предварительно сделано отверстие для пепла. Здесь тоже выбирается удобный способ.
  5. Собрать стенки кожуха. Обработать стыки, если использовалась сварка. По краям приделать уголки, которые будут использоваться в качестве подвесов для шампуров.
  6. Состыковать модули днища и кожуха. Сточить выступающие части, зашлифовать углы.
  7. Собрать опорную систему. Это могут быть закрепленные на корпусе ножки или рама, на которую устанавливается чаша в сборе. Второй вариант дает возможность снятия мангала и его замены после износа.
  8. Прикрепить к изделию фрагменты декора. Для фиксации можно использовать сварку, болты, заклепки.

В заключение сооружение нужно очистить от грязи, ржавчины и окалины, после чего обработать грунтовкой и покрасить.

Правила использования

Мангал лучше устанавливать под навесом

В собственном дворе следует подготовить часть территории для мангала. Предполагается наличие площадки и дорожек. Не помешает небольшой навес, чтобы защитить человека и мангал от осадков.

Розжиг нужно проводить в сетке при помощи бумаги и сухих щепок. По мере усиления горения подкладывать более крупные фрагменты топлива.

Укладывать шампуры можно после затухания пламени и образования тлеющих углей. В процессе готовки шашлыки нужно переворачивать и менять местами.

После окончания пикника нельзя заливать очаг водой, так как это чревато деформацией и трещинами. Когда печка остынет, ее нужно очистить от пепла. Данное вещество при контакте с водой становится химически активным и провоцирует коррозию металла.

Популярный материал:

Баня на даче своими руками: как сделать фундамент, установка стен, обустройство крыши и пола
Сварка ворот из профильной трубы для частного дома: подготовка забора, чертежей и схем с размерами
Как установить пластиковое окно в деревянном доме правильно: обсадка, крепление, откосы
Печь для бани с баком для воды: как выбрать, подключение, отделка потолка кирпичом
Укладка плитки на пол в вартире: в туалете, ванной, под дверью и даже на лестнице
Изготовление фонтана без насоса: завод скважины, расчет системы, как подключить давление

Вертикальный мангал для шашлыка своими руками – 3 разных конструкции

Содержание

  1. Конструкция
  2. Преимущества перед традиционной жаровней
  3. Разновидности вертикальных мангалов
  4. Большой мангал
  5. Компактный мангал
  6. Изготовление вертикального мангала
  7. Необходимые инструменты и материалы
  8. Пошаговая инструкция

Любимое блюдо для пикника — шашлык — традиционно готовится так: снизу тлеют угли, а над ними висят кусочки мяса на шампурах. Однако мало кто задумывается о том, насколько вредным для организма становится шашлык, приготовленный таким образом.

Жир, капающий на раскаленные угли, на порядок увеличивает концентрацию бензапирена в дыме. Это вещество — сильнейший канцероген, обладающий мутагенным и тератогенным эффектом.

Приготовить вкусный и при этом невредный для здоровья шашлык поможет вертикальный мангал, в котором дым не пропитывает мясо. Какими еще преимуществами наделено такое приспособление и как сделать его своими руками, рассмотрим в этой статье.

Тематический материал:

  • Мангал своими руками из металла
  • Мангал из кирпича своими руками
  • Мангал из баллона своими руками

Конструкция

Особенность вертикального мангала заключается в расположении шампуров не над источником тепла, а по бокам от него. Обычно такая жаровня имеет форму колодца, в который забрасываются угли или дрова. Боковые стенки изделия немного отходят в стороны, и на них сделаны крепления для шампуров. Внутри располагаются решетчатые перегородки, защищающие мясо от прямого контакта с топливом.

В зависимости от размера и конфигурации мангала одновременно можно жарить до 24 шампуров — в разы больше, чем при традиционном расположении.

Кроме того, непосредственно над жаровней можно дополнительно установить решетку для приготовления блюд в казанке или кастрюле.

Дно мангала изготавливают в виде сетки, на которую укладывают бревна. Ячейки делают такого размера, чтобы угли оставались на месте, а зола падала. В тех частях, где готовится мясо, внизу устанавливают поддоны для жира.

Преимущества перед традиционной жаровней

Тем, кто сомневается, стоит ли менять привычный горизонтальный мангал на принципиально новую конструкцию, рекомендуем ознакомиться с достоинствами вертикальной жаровни:

  1. Экологичность. Мясо размещается в стороне от огня и углей, поэтому дым на него не попадает. Концентрация канцерогенных веществ в готовом продукте снижается в тысячи раз по сравнению с шашлыком, приготовленным традиционным образом. Эффективность при этом не снижается, даже если не заполнять углем всю высоту внутреннего колодца — тепло от дыма и нагретого кожуха тщательно прожаривает мясо.
  2. Вместительность. Возможность приготовления большого количества еды одновременно. Шампуры располагают не с одной стороны мангала, как в привычном варианте, а с двух или даже четырех. В крупногабаритном изделии умещается до 7 кг продуктов.
  3. Универсальность. Одновременно можно жарить мясо, рыбу и овощи, расположив их с разных сторон мангала.
  4. Конструкционная продуманность. Зазубрины на удерживающих шампуры пластинах позволяют передвигать мясо поближе и подальше от огня, Таким образом, блюдо прожаривается равномерно и отличается насыщенным вкусом.
  5. Безопасность. Поскольку угли отделены от мяса защитными решетками, риск воспламенения расположенных поблизости предметов сведен к нулю.

Кроме всего прочего, жаровней попросту удобно пользоваться. Зола собирается в специальную емкость, а жир с мяса стекает в поддон, поэтому чистка вертикального мангала не займет много времени.

Если правильно подобрать материалы и соблюсти технологию изготовления, изделие получится надежным и прослужит долго даже при регулярной эксплуатации.

Разновидности вертикальных мангалов

В зависимости от условий и способов использования жаровни делятся на:

  • стационарные;
  • переносные.

Кроме того, играет роль применяемый материал.

Для переносного мангала используют тонкий металл. Стационарную модель изготавливают либо полностью из стали толщиной от 4 мм, либо внешние стенки делают из кирпича, а внутренний кожух — из металлической сетки.

По конструкции и количеству приготовляемой еды выделяют два вида вертикальных модификаций.

Большой мангал

Этот вариант позволяет готовить мясо на 24 шампурах одновременно. Основная камера жаровни представляет собой короб из листов металла толщиной 2 мм с толстым стальным дном.

Устанавливают эту конструкцию прямо на землю (если это переносной вариант) или на ножки, конфигурация которых зависит от фантазии дизайнера.

Вариант 1. Фото: мангал с ёмкостью для угля в центре конструкции

По центру короба монтируют металлическую сетку в форме конуса, параллелепипеда или четырехугольной пирамиды. Этот важный конструкционный элемент можно сварить из тонкой арматуры — главное, правильно составить чертеж. Размер ячеек сетки делают таким, чтобы угли не вываливались. Скорее всего, мелкое топливо использовать не получится, а вот поленья подойдут.

В центре днища проделывают отверстие, под которым устанавливают золоприемник. Поддон для стекания жира делают съемным для удобства очистки.

К верхним краям стенок короба приваривают пластины с пазами для установки шампуров. Вместительный мангал с каждой стороны содержит по 7 прутьев для нанизывания мяса. В этом случае горячий воздух задерживается между кожухом и готовящимся продуктом, равномерно прогревая блюдо.

Если модель планируется как стационарная, короб выкладывают из кирпича и просто опирают на него шампуры. Такая конструкция не менее удобная и украсит приусадебный участок.

Компактный мангал

Второй вариант имеет небольшие размеры и отличается разборной конструкцией. Преимущества этой жаровни по достоинству оценят любители выездного отдыха на природе.

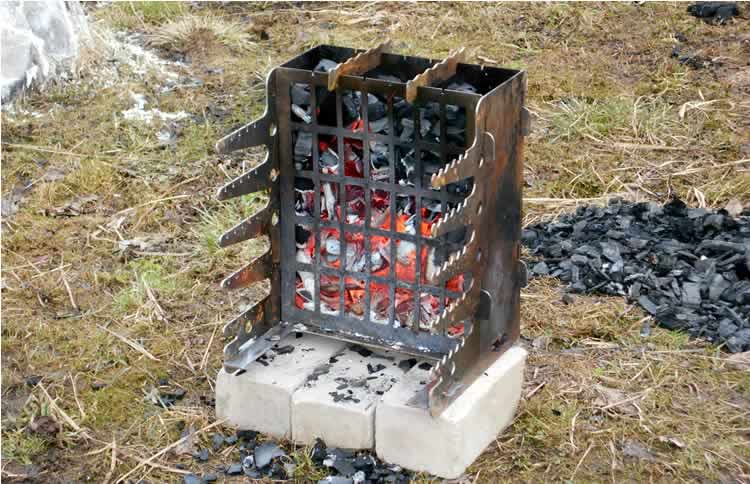

Вариант 2. Фото: жаровня, когда угли засыпаются сбоку. Количество жара регулируют перемещением шампуров по направляющим — ближе или дальше.

Мангал состоит из нескольких элементов:

  • боковые стенки — изготавливают из 2-миллиметровых стальных листов с прорезями для установки шампуров;
  • сетка для топлива — представляет собой две решетки, которые приваривают по центру перпендикулярно стенкам;
  • поддон — металлическая емкость из листовой стали для сбора золы, после завершения готовки достаточно выдвинуть тару и вытряхнуть продукты горения.

Больше ничего делать не нужно. Еще один распространенный вариант — мангал из старой швейной машинки «Зингер». В этом случае сверху располагается дополнительная решетка, которая играет роль варочной поверхности, расширяя функционал жаровни. Кроме того, такая модель отличается оригинальным дизайном.

Изготовление вертикального мангала

Чтобы самостоятельно сделать простую жаровню, не требуется специальных навыков — достаточно лишь в точности следовать технологии.

Необходимые инструменты и материалы

Перед началом работы подготовьте:

  • металлические листы или кирпич для стенок мангала;
  • стальные решетки для кожуха;
  • болгарку;
  • сварочный аппарат.

Если резать металл нечем, подставки для шампуров делают из отдельных планок, которые приваривают к стенкам жаровни.

Вариант 3. Фото: мангал, когда угли засыпаются по центру, а шампура с мясом укладываются по бокам в горизонтальном положении параллельно друг другу.

Пошаговая инструкция

Мангал изготавливают следующим образом:

  1. Из стали вырезают пластины необходимого размера, как указано в чертеже.
  2. Для компактного мангала в пластинах прорезают пазы для установки шампуров, для большого — приваривают пластины с зазубринами.
  3. Собирают корпус — либо в форме коробки, либо двустенный.
  4. Кожух для топлива сваривают из металлических прутков и монтируют внутри основного корпуса.

Сверху устанавливают еще одну решетку, которая используется в качестве гриля. На ней также подвешивают шампуры — это альтернативный вариант вертикального приготовления шашлыка, при котором, впрочем, не обеспечивается защита от дыма.
