из профильной трубы, профнастила, металла, дерева, чертежи, схемы
Содержание публикации
- Каркас из профильных труб
- Деревянные ворота для дачи
- Фото красивых ворот
Любая зона оснащается калиткой из дерева, металла, пластика или в сочетании.
Стиль подъезда обычно выдержан в соответствии с забором, но в нем может быть что-то оригинальное. Сделать ворота своими руками не так уж и сложно, в любом случае есть несколько простых вариантов.
Конструкция калитки может быть разнообразной Устройство
Дверь состоит из опорных стоек и двери с рамой или без нее, прикрепленных к стойкам с помощью петель (иногда называемых навесами). Столбы могут быть кирпичными (каменными), деревянными или металлическими. Во время монтажа в кирпич замуровываются небольшие кусочки толстого металла или металлического прутка, к которым впоследствии привариваются петли.
Металлические опоры могут быть круглыми или профилированными с толстыми стенками. Круглые трубы используются все реже – их сложнее сварить, что-то прикрепить. Профильная труба с таким же сечением (диагональ относительно диаметра) и толщиной стенки выдерживает большие ветровые нагрузки; проще приварить или закрепить на плоских кромках саморезами и болтами. Поэтому при установке ворот все чаще используют именно ее.
Другой вариант – приварить металлический уголок к каркасу из профильной трубы. В этом случае начинка будет выглядеть как в рамке.
Устройство ворот с деревянным и металлическим каркасом одинаковое
Деревянные столбы обычно используют, если забор деревянный. Чаще всего это бревно сосны, обработанное защитными пропитками, предотвращающими (или хотя бы замедляющими) разрушение древесины. Но есть сочетание, когда столбы металлические, а ворота и забор – деревянные. Это связано с тем, что древесина в земле быстро гниет даже после защитной обработки.
Немного о конструкции опорной рамы. Это могут быть только вкопанные в землю два столба – вариант подходит, если почва не подвержена поднятию (песок, супесчаный, плодородный, но не глинистый грунт).
Столбы расточены. Если сверху и снизу есть перемычки (в этом случае можно сделать арку вверху), вероятность такой неприятности будет очень мала
Для тяжелых грунтов (глина, суглинок) желательно, чтобы столбы соединялись сверху и снизу.
В этом случае вероятность наклона калитки после зимы очень мала. Если в проеме делать гайку не хочется, нижнюю перемычку можно опустить ниже уровня земли (на штык-полутора). Его нужно будет тщательно покрыть антикоррозионным составом, прогрунтовать и покрасить в несколько слоев.
Каркас из профильных труб

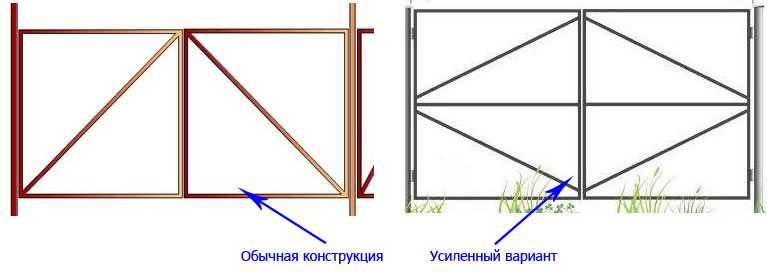

Пожалуй, самый универсальный вариант калитки – с каркасом, состоящим из профильной трубы или металлического уголка. К металлической основе можно прикрепить любой материал: дерево, листовой металл, гофрированный картон, металлический забор, плоский шифер, поликарбонат, сетку, металлические стержни, кованые или гнутые элементы или создать комбинацию из нескольких материалов. Вариантов много, и конструкция подбирается в том же стиле, что и забор.
Каркас калитки из профильной трубы
В этом случае профиль можно сваривать как с узкой, так и с широкой частью. Сварив трубы с широкой частью, можно легко закрепить замок, как на обыкновенной двери, без приваривания дополнительных креплений на раме.
Приваренная к широкой стороне калитка имеет хорошую прочность и упрощает установку замка

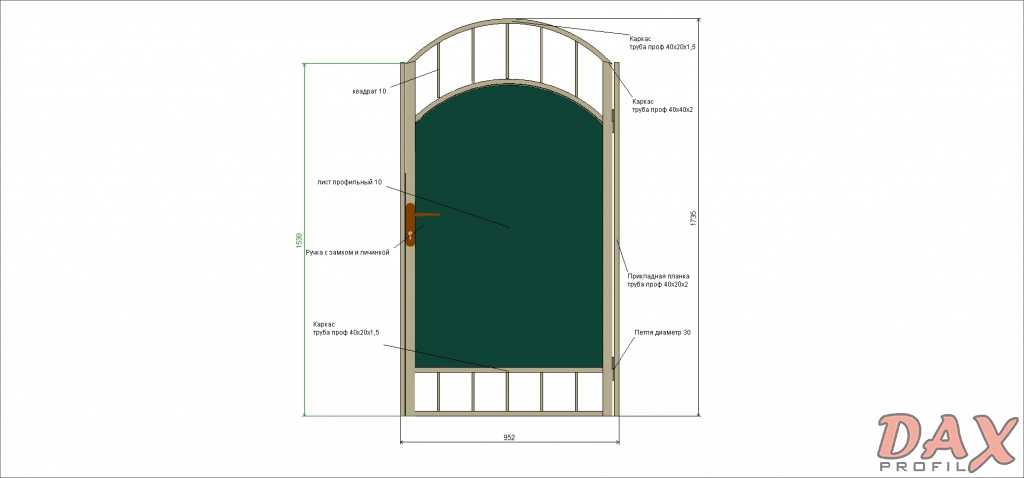

Размеры и материалы
Для сплошных ворот в качестве столбов берется профильная труба сечением 60 * 60 * 3 мм. В этом случае лучше выбирать более толстые стены, так как это скажется на долговечности конструкции. Для каркаса обычно используется прямоугольная труба 40 * 20 * 2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно взять стену 2 мм, но готовить будет сложнее. Все, что тоньше 2,5–3 мм, нужно паять в специальном режиме, а это далеко не так просто. Если ветры сильнее, можно увеличить толщину стен или использовать ламинат с большим сечением: 40 * 30 или 40 * 40, даже 40 * 60.
Калитка – устройство, размеры
Высота калитки с верхней перекладиной обычно около двух метров, без перекладины – от 1,2 м. Низкие обычно делают во внутренних ограждениях, ограничивающих участок, или в невысоких светопрозрачных ограждениях.
Для высоких глухих заборов из профлиста, дерева, плоского шифера более характерна высота на уровне забора. Ширина калитки не менее 90 см, оптимальная – 100-110 см. Эти размеры основаны на практических соображениях, так как зимой или осенью будет неудобно переходить узкую калитку шириной 70-75 см в верхней одежде, да и нести при необходимости то большие вещи будет сложно.
Также стоит поговорить о том, на какую глубину закопать столбы. Стандартный раствор – на 15-20 см ниже глубины промерзания. Исходя из этого значения и прибавляя высоту калитки, делаются опоры.
Дополнительные хлопья увеличивают жесткость
Лопатой или при помощи дрели в земле проделывается ямка, на дно которой насыпается ведро щебня средней фракции. Затем устанавливается столб, ставится вертикально, засыпается щебнем (можно использовать битый кирпич) и заливается цементным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре + 20 ° С), можно фиксировать каркас ворот.
Самостоятельное изготовление с фоторепортажем и пояснениями
Забор выполнен из профилированного металла с кирпичными столбами соответственно, а ворота – из профилированного листового металла.
Во время строительства в столбы кирпичом закладывались металлические пластины, сваренные трубой. Решено было сделать калитку с дополнительными дугами, чтобы профлист крепился более жестко, а также усилить зону крепления замка. Замок еще старый, возможна замена.
Окончательные результаты
Каркас калитки свариваем на инверторном сварочном аппарате из профильной трубы 40 * 20 * 3 мм. Мы «поставим на место», рассчитались по ипотеке. Вырезаем заготовки:
- две перекладины от столба к столбу (получилось 108 см),
- две стойки – высотой 185 см.
Запечь рамку
Поперечины мы не привариваем, а только «прихватываем» их к закладным пластинам, чтобы они держались. Буквально две точки сварки на точку крепления. Перед приваркой второй стороны проверяем горизонтальность перекладины. Ставим строительный уровень, корректируем локацию, потом берем. Таким образом, получается, что в проеме две горизонтальные перемычки.
Прихватываем перекладины к ипотеке двумя точками
К установленным перекладинам привариваем вертикальные детали.
На пересечении с мостами угол строго 90 °. Проверяем в процессе подключения, при необходимости поправляем. Шов должен быть прочным, поэтому прожигаем его со всех сторон, по периметру трубы.
А с другой стороны
Получился каркас, прикрепленный к столбам. Давайте еще раз проверим углы, иначе позже может наклониться, калитка перестанет открываться / закрываться.
Кладем петли
Также самый ответственный момент – приварить петли. Мы взяли стандартные металлические петли для распашных ворот, которых много в любом строительном магазине и на рынке. Они должны быть установлены строго вертикально и также оба на одной оси. В противном случае ворота будет сложно открыть и это со временем приведет к их взлому.
Петли каплевидные для маленьких дверей
Сначала привариваем нижнее кольцо, перепроверив его вертикальность уровнем. Второй установите на той же оси. Сначала берем в ипотеку, проверяем и только потом, если все совпадает, тщательно ввариваем шов. Если все рассчитать правильно, кольцо будет прилегать к трубе рамы, поэтому сварить его не составит труда.
Петля приваривается к калитке
Когда петли установлены, снимите «держатели для посуды», удерживающие калитку. Теперь волшебным образом открывается / закрывается. Далее дело малышки – приварить хлопья, а для этого нарезаем отрезки трубы одинаковой длины, прикладываем к предполагаемому месту установки, намечаем мелом, как ее резать. Берем болгарку с отрезным кругом по металлу, разрезаем, проверяем, при необходимости дорабатываем (болгаркой или напильником – в зависимости от размера «стыка»). Когда скоба «стала», ее свариваем.
Сваривать руки легко
Далее добавляем усиление в замок на воротах. Чтобы смонтировать сверху старый металлический замок, нужно было приварить кусок уголка, иначе исправить не получится.
Изготовление ворот – это еще и пайка замка (лучше будет покрасить)
Последние сварные работы – необходимо закрыть открытые срезы труб, направленные вверх и в стороны. Если их не закрыть, в них попадет дождевая вода и снег, трубы начнут ржаветь изнутри, что ускорит гибель каркаса.
Паять на этом этапе не нужно, можно заклеить силиконом или найти пластиковые заглушки подходящего размера.
Отделочные работы
Заканчиваем работу с металлом: шлифовка, грунтовка и покраска каркаса. Напоследок прикрепляем профлист к каркасу, и в этом случае это ничем не отличается от установки профлиста на забор.
На угловую шлифовальную машину (болгарку) ставим шлифовальный круг по металлу, зачищаем все места сварки, удаляем ржавчину и т.д. Кстати, удобнее все это делать, когда шибер стоит на месте.
Абразивные и абразивные диски для болгарки Ворота после грунтовки
Чтобы каркас ворот долго не отслаивался, обработайте грунтовкой и покрасьте в желаемый цвет. Далее скрепляем профлист, предварительно обрезав его по размеру.
И вот конечный результат: решили сделать калитку, сделали
В этом нет необходимости, но вам, вероятно, придется где-то резать. Поэтому для начала прикручиваем отрезной лист буквально к четырем саморезам – по углам ставим отметки – где что-то резать, снимать, резать, пробовать еще раз.
Когда вы дойдете до нормальной работы, вы сможете это исправить.
Крепить можно как саморезами, так и заклепками, подобрать подходящие цвета не составит труда.
Чаще всего крепление профлиста производится саморезами, но и заклепки – неплохой вариант
Деревянные ворота для дачи
Заборы на дачных участках редко являются неприступной преградой. Обычно это не слишком высокие деревянные заборы. Для такого забора имеет смысл сделать деревянную калитку. Есть очень простой, без воображения. Потребуются только сухие доски (при условии, что столбы уже есть).
Если нет деревообрабатывающих станков (толщины, фрезы), то проще купить доску обрезную нужных параметров. Ширина / толщина досок произвольна, как и расстояния между досками. Очень часто используют сосновую доску шириной 5-10 см и толщиной около 2 см, расстояние между досками 2-6 см. Более или менее возможно – это зависит от желаемой степени «прозрачности».
Один из самых распространенных вариантов
желательно, чтобы доски были сухими, иначе впоследствии они могут погнуться шурупом или по дуге.
Чтобы древесина дольше не портилась, ее необходимо обработать защитными пропитками. Теперь есть составы, которые также защищают лежащую на земле древесину (защитная пропитка для древесины, непосредственно контактирующей с землей). Но некоторые из них придают дереву посторонний оттенок (чаще всего зеленоватый, оливковый). Если собираетесь красить ворота, это не страшно. Если вы собираетесь использовать светлую краску, обратите внимание на этот момент.
Простые садовые ворота
Это самый простой вариант, который может сделать не плотник, а обычный человек. Если можно распилить, схватить молоток, забить гвозди, все заработает. Не нужно делать ничего сложного.
Возьмите две полосы или две балки (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Стержни расположены поперечно. Расстояние между ними немного меньше высоты калитки. Имеет смысл разместить их на том же расстоянии, что и струны арки на соседнем заборе (как на фото выше). Так ворота будут выглядеть как часть забора.
Устройство деревянной калитки
Выберите ровную поверхность, уложите блоки и измерьте диагональное расстояние от углов перекладин. Должно быть так же. Это необходимо сделать, иначе ворота получатся изогнутыми.
Расстояние по диагонали AB и SD между штангами калитки должно быть равно
Обработанные и просушенные колья располагаются на перекладинах на заданном расстоянии. Чтобы сократить расстояние, вы можете использовать вырезы одинаковой длины, поместив их между досками (вы также можете использовать спичечный коробок, если вас устраивает его размер). Берем гвозди (два для планки вверху и два внизу) и к каждой перекладине прикручиваем планки.
После того, как все доски прибиты, переворачиваем пешеходную дверь, примеряем кливер, проводим линии, по которым должен быть разрезан кливер. Ножовкой отпилить лишнее, поставить на место, закрепить – двумя-тремя гвоздями с двух сторон. Теперь прикрепим каждую доску к разрезу. Это придает калитке дополнительную жесткость.
Как сделать простые деревянные ворота для дачи
Выбираем металлические петли или устойчивые петли. Они небольшие по размеру, только для загородных ворот. При желании их прикрепляют к передней части ворот – они придают определенную изюминку. Вы также можете прикрепить их на спину.
Делаем ворота из досок – правильная конструкция
Выше описан простой вариант сада и дачи, но есть более сложная и надежная конструкция. Здесь требуются минимальные столярные навыки, так как это соединение шип / паз. Эта деревянная проходная дверь состоит из двух более толстых реек, двух поперечин (верхней и нижней) и опоры. Толщина верхних ригелей и штакетина (вертикальных планок) одинакова, а толщина обвязочных планок в три раза больше (можно толще, тоньше нет). Например, колышки, ригели и фаски имеют толщину 20 мм, планки обвязки – 60 мм.
Деревянные ворота с рамой
В дорожках обвязки вырезается паз, а на концах ригелей – шип. Соединение промазано столярным клеем, зафиксировано в тисках.
Скобу также можно установить на шип и паз, но она получится сложной по форме. Поэтому чаще его просто прикрепляют к ногтям – так проще. После того, как каркас собран, колышки прибивают. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж также служит украшением. Имеет смысл поставить заклепки из нержавеющей стали или бронзы.
Фото красивых ворот
Сделать неординарные, но красивые ворота не так уж и сложно. И не всегда для этого нужны дорогие материалы. Всегда нужно воображение. Тогда и велосипед, лопата, ветка или кирка – материалы для эксклюзивного дизайна.
Для домашних питомцев))
Для домов в современном стиле калитки должны быть подходящими
Изготовлен из самых разных материалов .. даже сучков
Дерево и кованые элементы: выигрышная комбинация
Основная составляющая – воображение
Трафарет меняет даже самый простой забор
Сделайте в досках пару вырезов .
оригинальные деревянные ворота готовы!
В гостях у сказок
Велосипед, колеса, лопата: все материалы для изготовления ворот
У забора Евроштакетник
Небольшой фрагмент: фанерный кот
Оригинальный дизайн со стороны двора
