alexxlab Распиловочный стол своими руками из ручной циркулярной пилы: фото, описание
Самодельный распиловочный стол своими руками, фото и подробное описание прилагаются.
Вот решил сделать дешёвый и практичный распиловочный стол из ручной циркулярной пилы.
Купил ЛДСП (да, подобные вещи не правильно делать из дсп, но, реалии таковы, что влагостойкую фанеру я не нашел, да и признаться, в Минске я ее вообще в глаза никогда не видел).
Взял два куска 600 х 800 х 16 мм и 300 х 800 х 16 мм.
Купил алюминиевый уголок 20 х 40 х 2000 мм и швеллер 10 х 10 х 2000 мм.
Взял 40 конфирматов, две металлические линейки по 500 мм.
Приступил к работе.
Основанием будет плита 600 х 800 мм. Плиту 300 х 800 мм, распустил на ламели 50 х 800 мм.
Из них сделал окантовку…которая добавила жесткости. Собирал все с использованием Kleiberit PUR 501.
Фрезернул полость под швеллер и вклеил его на Soudal Fix All Classic. Очень жаль что швеллер десяточка…а не 15…ну что есть…найду, может переделаю.
Дальше фрезернул дорожки под линейку.
Линейки порезал в размер, точно позиционировал по диску и так же вклеил на Soudal.
Дальше взялся за параллельный упор.
Как-то опять каждый раз пережимать обрезок палки струбцинами желания не было, и упор решил делать на подобии заводских распиловочных станков. Основа алюминиевый уголок 20 х 40 мм.
Жесткость у него не особо, по этому усилил его деревянной планкой, склеив их fix all-ом.
К задней части направляющей приклепал уголок 20 х 20 мм. Это уже позволит позиционировать упор перпендикулярно столу.
А вот с креплением решил заморочиться.
Для реализации мысли, нужен был кусок алюминия.
Где взять кусок алюминия? Отпилить от диска.
Взял не нужную струбцину…позаимствовал нужные для меня части с нее.
Нарезал резьбу в болванке.
Параллельный упор поженил с зажимом двумя болтами с анаэробным клеем.
Получилось очень удобно…не сильно хуже заводских быстросъемных упоров.
Дальше уже мелочи…установка розетки, проводка, выключатель. Кнопка в пиле зафиксирована.
Все это работает в связке с пылесосом с автопуском. Каретку протяжки забыл сфотографировать…но там все ясно.
Циркулярка сейчас стоит на базе 160-того диска…это конечно мало.
На данный момент толщина пропила составляет 37 мм.
Наверное, через месяц я куплю и установлю другую циркулярку…на основе 210 или 235 диска.
Обязательно это будет циркулярка с расклинивающим ножом.
Если поставлю циркулярку с 210-235 диском, до тогда обязательно соберу модуль плавного запуска для пилы.
Конечно, такой распиловочный стол из ручной циркулярной пилы — это эконом вариант…нужда заставляет. И не заменяет это в полной мере заводское изделие…особенно если речь идет о пилении под углами.
В моем столе сделано два положения…под 90 и 45 градусов. Как правило, этого достаточно.
Без учета дисковой пилы, которая была в хозяйстве…стоимость всех материалов (без клея) составила $30…даже с учетом пилы на 235-тый диск, стоимость такого станка не превысит $160…что ровно в два раза дешевле, заводского стола вроде Bosch или Makita.
Автор самоделки: Андрей Дрозд. Беларусь. г. Минск. sam-stroitel.com
чертежи, размеры и инструкция по изготовлению верстака
При работе с древесиной не обойтись без циркулярной пилы. Чаще всего для домашнего пользования покупают ручной инструмент, но, работать с ним не всегда удобно. Альтернативой может стать стационарная модель со станиной, вот только стоимость такого устройства будет намного выше. Чтобы сохранить семейный бюджет и упростить работу с инструментом, можно изготовить стол для ручной циркулярной пилы своими руками.
Что представляет собой циркулярная пила
Циркулярная пила является незаменимым инструментом для работы с древесиной и листовыми материалами. Это ручное устройство, предназначенное для распиливания под прямым углом на глубину от 4 до 14 см. Циркулярка легко справится с такими материалами:
- доски;
- брусья;
- ДСП;
- МДФ;
- фанера;
- шифер;
- гипсокартон;
- мягкий металл.
Как выбрать циркулярную пилу для дома
Все циркулярные пилы имеют практически одинаковую конструкцию. Основным отличием разных моделей является мощность, от которой зависит и максимально допустимая толщина материала для распиливания.
| Мощность циркулярной пилы, кВт | Максимальная толщина распила, см |
| 1,2 | 4,5 |
| 1,8 | 6,5 |
| 2,2 | 8,5 |
| 5,5 | 14,1 |
Циркулярки с самой низкой мощностью в 1,2 кВт, отлично подойдут для редкого домашнего использования и непродолжительных работ. Для регулярной работы лучше обратить внимание на полупрофессиональные пилы, мощностью 1,8 кВт. Покупать для домашней работы модели с мощностью 2,2 кВт и выше не имеет смысла. Такие инструменты предназначены для ежедневной обработки большого количества древесины на лесопильных производствах.
Стол для циркулярной пилы.
Каким должен быть стол для ручной циркулярной пилы
Правильная конструкция распиловочного стола является залогом качественной и безопасной работы.
Существует несколько основных требований к станине для циркулярной пилы:
- Каркас стола должен быть устойчивым.
- Материл для изготовления стола должен быть надёжным и долговечным.
- Столешницу нужно сделать максимально жёсткой, гладкой и ровной.
- Так как циркулярная пила работает от электросети, необходимо позаботиться о заземлении.
- Кнопка включения должна быть расположена в удобном месте.
- Область вокруг стола следует содержать в чистоте и порядке, для исключения травматизма.
- Хорошим решением будет установка дополнительной кнопки для аварийного отключения.
Производство стола для циркулярной пилы своими руками
Сделать верстак для циркулярной пилы сложнее чем изготовить обычный стол, но, вполне реально. Самое главное – это внимательно следовать инструкциям и уделить особое внимание безопасности и устойчивости конструкции.
Чертежи с размерами
Создание любой мебели нужно начинать с чертежа. На рисунке указывают габариты готовой конструкции, а также количество деталей с их точными размерами. В стандартном варианте столешница для станины имеет квадратную форму со сторонами по 120 см. Высота верстака колеблется от 80 до 120 см, в зависимости от роста мастера. Размеры столешницы могут отличаться от стандартных. В некоторых случаях она имеет прямоугольную форму и длину более 1,5 м. Для устойчивости такой конструкции могут потребоваться дополнительные опоры. Чертёж стола для циркулярки может быть составлен самостоятельно, с указанием индивидуальных размеров, или можно использовать готовый рисунок из сети. Для составления схемы изделия также можно воспользоваться специальными компьютерными программами.
Выбор материала
Конструкция распиловочного стола состоит из двух основных частей: каркаса и столешницы. Для изготовления каркаса лучше всего использовать профилированную трубу.
Необходимые инструменты
Чтобы сделать распиловочный станок, понадобятся некоторые инструменты и приспособления:
- электролобзик;
- шлифовальная машинка;
- болгарка;
- дрель;
- сварочный аппарат;
- шуруповёрт;
- фрезер;
- рулетка;
- угольник;
- саморезы;
- дюбеля;
- металлические уголки.
Процесс изготовления стола пошагово
Сборка стола для дисковой пилы начинается с изготовления необходимых деталей: столешницы, ножек, поперечных балок и прочего. Деревянные элементы вырезают с помощью электролобзика, а для нарезки металлических используют болгарку. Когда все детали будут готовы, приступают к сборке конструкции.
Соединение элементов каркаса
Если детали сделаны из металлического профиля, их приваривают друг к другу, а после тщательно шлифуют все острые места и стыки. Для соединения рамы из деревянных брусьев, используют саморезы, шканты и металлические уголки.
Обработка готового каркаса
Металлический каркас покрывают краской для защиты от коррозии. Если основа сделана из древесины, её следует защитить от воздействия влаги с помощью специальных средств. При желании деревянные детали можно покрасить или покрыть лаком.
Работа со столешницей
Сперва следует обработать столешницу. Если она изготовлена из древесины, необходимо пройтись по краям фрезером, а после отшлифовать их.
В готовой столешнице проделывают узкое отверстие для пилы и делают разметку для креплений.
Зазор между диском и краями прорези, должен составлять не больше 2 мм, иначе пила начнёт забиваться опилками и выйдет из строя. Также по краю столешницы можно наклеить разметочную линейку. Это очень удобное и полезное приспособление.
На нижней стороне столешницы следует вырезать небольшое углубление в области крепления пилы. Инструмент нужно закреплять в центральной части стола, иначе центр тяжести будет смещён, а устойчивость конструкции снижена.

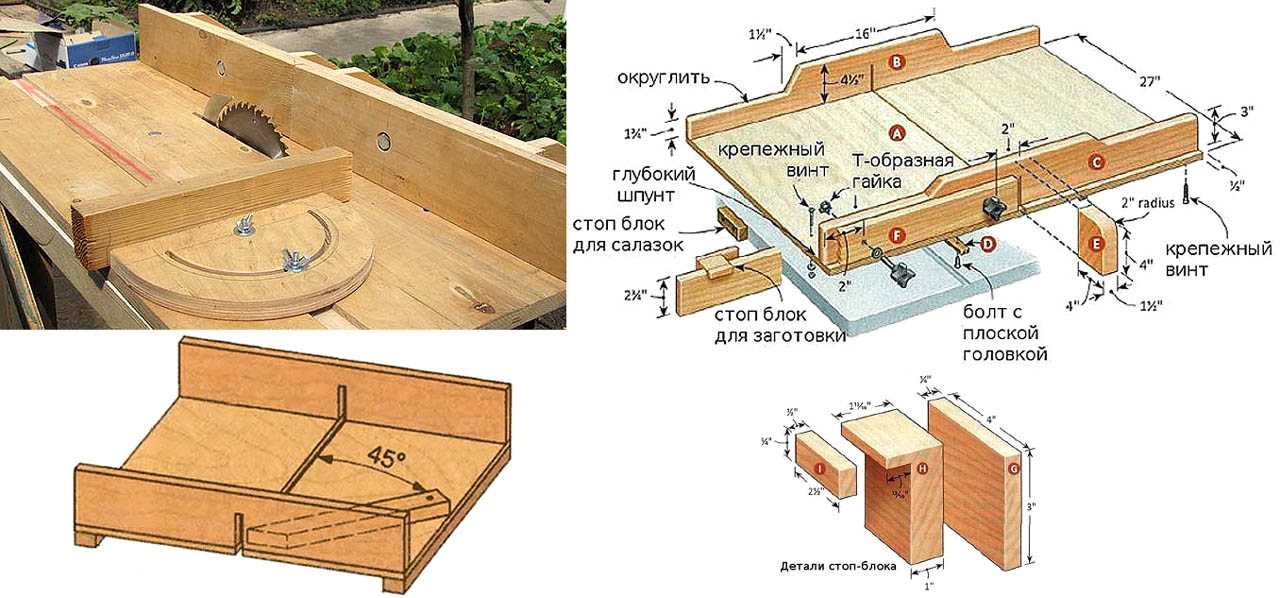

Изготовление каретки
Чтобы работа с пилой была безопаснее, следует изготовить специальную каретку. Такое приспособление используют для распила мелких деталей. Каретка представляет собой конструкцию из фанерного основания и небольших деревянных бортиков.
Ход каретки по столу осуществляется с помощью направляющих. Для установки направляющих в столешнице проделывают специальные пазы и устанавливают в них отрезки профилированной трубы или металлических уголков.
Материалом для направляющих может выступать металл или дерево. При желании готовую каретку с направляющими можно купить в специализированном магазине.
Распиловочный столик.
Монтаж дисковой пилы на готовый стол
Сперва следует подготовить сам инструмент.
Если в платформе купленной пилы не предусмотрены отверстия для крепежей, их необходимо просверлить самостоятельно. Нужно учитывать, что после такой процедуры воспользоваться официальной гарантией на прибор уже не получится.
Пилу закрепляют к нижней части столешницы используя болты, шайбы и гайки. Очень важно чтобы диск располагался строго перпендикулярно столешнице. Многие мастера предпочитают не нарушать целостность подошвы, а для установки используют прижимные бруски и саморезы.
Также при монтаже можно полностью снять с инструмента кожух, подошву и регулятор наклона, и закрепляют его на специальную деревянную платформу. Это позволит немного увеличить толщину пропила. Чтобы установить выключатель пилы, необходимо иметь базовые навыки работы с электросетями.
Для выполнения этой работы понадобятся:
- розетка;
- вилка для подключения пилы к сети;
- обычный выключатель;
- кабеля;
- саморезы;
- хомуты.
Розетку закрепляют на одной из боковых стенок стола и подводят к ней вилку, для подключения пилы. Кнопку включения инструмента надёжно прижимают с помощью хомутов, а управление выводят на выключатель, закреплённый в удобном месте.
Возможные ошибки и полезные советы
Чтобы изготовить удобный и качественный распиловочный станок, необходимо знать некоторые нюансы:
- Чтобы сохранить порядок на рабочем месте, под столом можно разместить контейнер для сбора опилок или сделать вытяжку используя старый пылесос.
- Для удобного перемещения станины, можно установить на ножках колёсики. При этом очень важно, чтобы они были оснащены тормозами и имели высокую грузоподъёмность.
- Столешницу верстака можно оборудовать петлями. Это позволит легко поднять крышку и провести ремонт или обслуживание инструмента.
- При изготовлении ножек, лучше всего использовать брусья или трубы. Опоры из сплошных листов фанеры, металла или других материалов могут мешать мастеру при работе за станком.
- Для распиливания больших листов материала, можно оборудовать дополнительную откидную столешницу.
- При закреплении пилы на столешницу, следует учесть направление вращения диска.
Техника безопасности во время работы с циркулярной пилой
Циркулярная пила – это травмоопасный инструмент и при работе с ним, техника безопасности всегда находится на первом месте:
- Станок должен быть устойчивым, даже малейшее пошатывание может быть опасно.
- При распиливании заготовок, необходимо использовать каретки и специальные толкатели, так как руки и пальцы – это самое уязвимое место.
- Чтобы предотвратить попадание древесной стружки в глаза, во время работы с пилой нужно надевать защитные очки.
- Древесина это легковоспламеняемый материал, поэтому на рабочем месте обязательно должен присутствовать порошковый огнетушитель.
