Складной верстак в мастерскую своими руками + подробные пошаговые чертежи | Своими руками

Содержание ✓

✓ КОНСТРУКЦИЯ ОСНОВАНИЯ
✓ ОСНОВАНИЕ НОЖКИ
✓ СТЯЖКА
✓ ОПОРА ВЕРСТАКА
✓ КРЫШКА ВЕРСТАКА
✓ МЕХАНИЗМ ТИСКОВ ДЛЯ ВЕРСТАКА
✓ САЛАЗКИ
✓ НАПРАВЛЯЮЩИЕ БЛОКИ
✓ МЕХАНИЗМ ТИСКОВ
✓ ОКОНЧАТЕЛЬНАЯ СБОРКА СКЛАДНОГО ВЕРСТАКА
✓ СКЛАДНОЙ ВЕРСТАК СВОИМИ РУКАМИ: ДЕТАЛИ И МАТЕРИАЛЫ
✓ СКЛАДНОЙ ВЕРСТАК СВОИМИ РУКАМИ – ВИДЕО ВАРИАНТЫ

Этот прочный верстак обеспечивает устойчивую рабочую поверхность, надёжное и быстрое крепление заготовок, его легко перенести при необходимости.

КОНСТРУКЦИЯ ОСНОВАНИЯ

Основание складного верстака должно быть прочным и устойчивым. У верстака предусмотрены стяжка и широкие ножки, достаточные, чтобы выдержать большой вес и устоять под сильными ударами молотка.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Крышка выполнена съёмной, а ножки складывающимися к распорке (см. фото В).

Механизм тисков. Разобравшись с основанием, занялся механизмом тисков крышки. Я знал, что для ходового винта лучше всего подойдет резьбовая шпилька. Но мне пришлось поломать голову, над тем, как она и крышка должны работать.

Решил сделать деревянные салазки и направляющие. Вместе они обеспечивают крышке прочную опору и скользят вперед/назад, как в механизме для выдвижного ящика. Дам несколько советов по изготовлению простого верстака.

ОСНОВАНИЕ НОЖКИ

Выпилите в размер четыре ножки А (рис.1). (Я взял березовую фанеру толщиной 20 мм. Затем, чтобы предохранить её рёбра от сколов, к внешним сторонам добавил оребрение В.)

Примечание. Обычно толщина фанеры из твердых пород немного МЕНЬШЕ 20 мм. Тем не менее возможно использовать березовую фанеру толщиной 20 мм для всех деталей оребрения. В результате оребрение можно прострогать заподлицо с фанерой ПОСЛЕ его приклейки.

Чтобы отделать оребрение, заподлицо не врезаясь в фанеру, около оребрения приклейте полоску липкой ленты (рис. 1а). Лента не только защитит фанеру, но позволит определить, когда надо закончить строгание.

На законченном верстаке крышка опирается прямо на ножки. Поэтому, чтобы верхнюю секцию было легче установить на место, вдоль верхнего ребра каждой ножки я отфрезеровал фаску (рис.1b).

СТЯЖКА

Закончив ножки, выпилите в размер стяжку С (рис.2) и к её верхнему ребру добавьте оребрение D

Проём в верхней части стяжки служит ручкой для переноски основания (рис.2а). Заодно выпилите нишу снизу стяжки (рис.2Ь).

Чтобы «ручку» было легче обхватить, скруглите ребра фрезой для фасок. Почему не скругляющей фрезой? Я считаю, что скругленные рёбра фанеры могут занозить руки.

Рояльные петли. Прочное основание не трудно сделать, но оно должно еще и складываться. Чтобы его плоско сложить (фото 2), к стяжке каждая ножка крепится рояльной петлей. Это решает проблему без уменьшения жёсткости.

Прикрепите петли заподлицо с рёбрами стяжки (рис. З и За). А чтобы шурупы не мешали друг другу, сместите их.

Сборка основания. Сожмите ножки и поставьте стяжку посередине линии стыка (рис.4). Просверлите направляющие отверстия и прикрепите петли шурупами.

Ссылка по теме: Столярный верстак своими руками – фото и чертежи

ОПОРА ВЕРСТАКА

Чтобы увеличить базу и повысить устойчивость основания, добавьте опоры Е (рис.5 и 6). Чтобы на основании не было острых углов, я отпилил внешний верхний угол под углом 45°.

Затем к основаниям приклейте подпятники F (рис.5). Они приподнимут основание над землёй и позволят верстаку на неровном полу стоять прямо.

Приклейте основания и прикрепите их шурупами, ввернутыми с внутренней стороны (рис.6). Но убедитесь в том, что ножки прикреплены заподлицо с нижними ребрами оснований, а не подпятников.

Магнитные фиксаторы. При переноске ножки болтаются. Чтобы избавиться от этого, с внутренних сторон ножек я прикрепил магнитные защелки (рис.7)

Сначала просверлите отверстие 014 мм. вклейте в него магнит. Затем к нему приложите ответную пластину и прижмите ножку к стяжке (рис. 7а). На ней останется наколотый след, определяющий положение пластины.

Примечание. Иногда для некоторых работ удобнее поставить панель на упоры и зажать ее в вертикальном положении. Для этого в стяжке надо просверлить несколько отверстий (фото 7).

Читайте также: Верстак своими руками для мастерской пошагово (+ чертежи)

КРЫШКА ВЕРСТАКА

В отличие от обычного верстака, крышка этого состоит из двух секций: подвижной и неподвижной. Поэтому она может работать как тиски.

Крышка. Прочность крышки обеспечивается трёхслойной конструкцией. Сердцевина из фанеры с обеих сторон облицована текстолитом. Сначала я сделал крышку как одну деталь, потом добавил оребрение и затем распилил её на две секции.

В размер выпилите сердцевину С (рис. 8) Затем из текстолита с небольшим ПРИПУСКОМ выпилите облицовки Н. Для большей надежности я взял мягкий текстолит. Стандартный текстолит не так прочен и в процессе эксплуатации может расслаиваться.

Склеив слои, отделочной фрезой отпилите рёбра заподлицо (рис. 8а).

Оребрение. Потом вдоль боковых рёбер добавьте оребрение (рис.8). Затем, отпилив концы заподлицо, к переднему и заднему ребру добавьте оребрение J.

Губки. Прикрепив оребрение, распилите крышку на две секции (рис.9). Затем к внутренним рёбрам добавьте губки К. Это – две планки оребрения. Но я сделал их немного по-другому.

Прежде всего, если губки будут сильно повреждены, я хотел обеспечить возможность их замены. Поэтому они прикреплены шурупами, а не приклеены (рис.9а) Но до крепления их шурупами на каждой губке выпилите V-образный паз для того, чтобы они могли зажать круглые детали (фото D).

Чтобы закончить секции крышки, я просверлил ряд отверстий для упоров (рис. 10). Они позволяют зажимать детали шириной от 175 мм до 425 мм.

МЕХАНИЗМ ТИСКОВ ДЛЯ ВЕРСТАКА

Крышка крепится шурупами к двум механизмам тисков. В каждом из них есть резьбовая шпилька, перемещающая скользящую салазку направляющего блока вперед/назад (рис.24). Для обеспечения хорошей подгонки, я делал тиски по принципу «изнутри наружу» и поэтому начнем с салазок.

САЛАЗКИ

Сначала выпилите по ширине четыре половинки для салазок L (рис.11). За

Гнездо 025×3 мм просверлить только в торце салазки тем выберите в них паз шириной 12 мм для резьбовой шпильки (рис. 11 а) и склейте половинки пазами внутрь (рис.12).

Чтобы совместить пазы, я использовал квадратные пробки. Сжав салазки, пробки удалите. Но далеко не убирайте, так как они понадобятся позже.

Шип. Крышка верстака крепится шурупами к шипу на верхней стороне каждой салазки. Чтобы получить его, с обеих сторон заготовки салазки выпилите фальц (рис. 13).

Затем распилите заготовку салазки на две части (рис. 14). Их суммарная длина должна быть равна ширине обеих секций крышки.

Передние салазки. До сборки салазки надо немного доработать. Чтобы посадить несколько нейлоновых прокладок (рис.20). в коротких передних салазках надо высверлить гнёзда (рис. 14а).

Чтобы направить ось сверла, используйте пробки, применявшиеся при склейке салазок. Заглушите отверстия и пометьте центра X.

Скользящая салазка. Теперь ДЛИННЫЕ (задние) салазки надо подрезать так, чтобы они легко скользили в направляющих. Это можно сделать, подпилив фальцы, образующие шипы (рис. 13). Установите диск для пазов так, чтобы получить фальц на 1, 5 мм шире и на 0, 8 мм глубже исходного.

НАПРАВЛЯЮЩИЕ БЛОКИ

Каждую салазку охватывают две направляющие, обеспечивающие перемещение салазок вперед/назад. Выпилив четыре половинки направляющих М в размер, по длине каждой выберите паз (рис. 15). Его глубина должна соответствовать глубине ИСХОДНЫХ фальцев в заготовках салазок (9 мм).

Проставки. В отличие от салазок половинки направляющих не склеены — они разнесены за счёт проставки N. Поэтому задняя салазка может скользить в направляющем блоке (рис16а).

Выпилите каждую проставку так, чтобы она соответствовала ДЛИНЕ направляющих и ШИРИНЕ салазок (рис. 16). Затем, чтобы определить их ТОЛЩИНУ, насухо соберите направляющие вокруг ПЕРЕДНИХ салазок (рис. 16а).

Подгоните проставки между салазками и направляющими и шурупами прикрепите их к направляющим (рис. 17).

МЕХАНИЗМ ТИСКОВ

Перемещение скользящих салазок вперед и назад обеспечивается двумя штурвалами, вращающими резьбовые шпильки.

Штурвалы. Изготовление штурвалов начните с выпиливания квадратных заго товок с двумя отверстиями в каждой: одним для ручки, другим для резьбовой шпильки (рис. 18). Затем поперёк заготовок выпилите неглубокий паз для штифта, запирающего штурвал на шпильке. Потом выпилите штурвалы, скруглите рёбра и вклейте шканты (см. рис.18).

Резьбовая шпилька. Теперь отпилите подлине резьбовую шпильку (рис. 19).

До отпиливания шпильки, наверните гайку до линии запила. Свинчивая гайку, вы восстановите поврежденные витки резьбы.

В отпиленной в размер шпильке просверлите отверстие для поперечного штифта (обычного гвоздя длиной 50 мм). Чтобы облегчить вход сверла, у конца шпильки я напильником зачистил плоскую площадку.

Сборка штурвала. Сборка штурвала — процесс трёхшаговый. Для начала закрепите штурвал на конце шпильки колпачковой гайкой и поперечным штифтом (см. рис. 19). Потом на шпильку наденьте три нейлоновых кольца и переднюю салазку и закрепите их шайбой и контргайкой (рис. 20). Переднюю салазку закрепите шурупами, ввёрнутыми с внутренней стороны направляющего блока (рис. 21).

Сборка скользящей салазки. Теперь установите скользящую салазку (рис. 24). Но до соединения со шпилькой она будет работать. Чтобы соединить их, я добавил поперечный шкант с резьбовой вставкой (рис. 24а). Когда шпилька вращается, он перемещает салазку впе-ред/назад.

Если на шканте зачистить площадку, установить его будет намного проще.

Отпилив шкант, установите его в отверстие площадкой назад (рис. 24). Затем наденьте салазку и, вращая штурвал, вверните шпильку во втулку. Если скользящая салазка перемещается туго, зачистите или подстрогайте её боковые стороны.

ОКОНЧАТЕЛЬНАЯ СБОРКА СКЛАДНОГО ВЕРСТАКА

Теперь соберите верстак. Прежде всего «лягушками»» прикрепите сборки тисков к основанию (рис. 25). Но сначала прикрепите подставки замков Р. Затем, чтобы запереть ножки в раскрытом положении, установите замки поперек опор.

Потом шурупами прикрепите секции крышки к САЛАЗКАМ сборок тисков (рис.26). Передняя секция крышки должна быть заподлицо с передней стороной сборок тисков, а задняя секция — заподлицо с задней.

Кроме того, подвижная салазка должна быть прикреплена шурупами заподлицо с задним ребром крышки (рис.26).

Чтобы закончить верстак, зачистите его и покройте двумя слоями полиуретанового лака.

СКЛАДНОЙ ВЕРСТАК СВОИМИ РУКАМИ: ДЕТАЛИ И МАТЕРИАЛЫ

Деталь	Наименование	Размеры, мм	Материал	Кол-во
Основание
А	Ножки	20x197x698	Фанера	4
В	Оребрение	20x6x698	Бук	4
С	Распорка	20x635x476	Фанера	1
D	Оребрение	20x6x635	Бук	1
Е	Опоры	20x75x305	Сосна	4
F	Подпятники	12x20x75	Дуб	4
Крышка
G	Сердцевина	20x356x724	Фанера	1
Н	Облицовка	6х362х730 (грубо) Текстолит		2
1	Оребрение (короткое)	20х32х380 (грубо)	Бук	2
J	Оребрение (длинное)	20х32х770 (грубо)	Бук	2
К	Губка	20х32х770 (грубо)	Клён	2
Тиски
L	Салазки	20х51х450 (грубо)	Бук	4
М	Направляющие	20x88x406	—»—	4
N	Проставки	20x38x406	—»—	2
О	Штурвал	20x100x406	Берёза	1
Р	Подставки замка	20x32x51	Сосна	4

Дополнительно:

— для основания и крышки: рояльная петля 37×450 мм с шурупами (4 шт. ), магнитные фиксаторы с шурупами (4 шт.), замки «лягушка» с шурупами (6 шт.), шурупы для дерева длиной 32 мм (26 шт.) и 50 мм (14 шт.) с плоской головкой

— для тисков: шканты (25×900 мм (1 шт.) и (12×70 мм (2 шт.), резьбовая шпилька М10×450 (2 шт.), колпачковая гайка М10 (2 шт.), шайба плоская 10 (2 шт.), контргайка М10 с нейлоновыми вставками (2 шт.), нейлоновые кольца 3x10x25 мм (6 шт.), резьбовая втулка М10 (2 шт.), шурупы для дерева длиной 20 мм (8 шт.) и 25 мм (16 шт.) с плоской головкой

Ссылка по теме: Верстак своими руками – как сделать, фото и чертежи

СКЛАДНОЙ ВЕРСТАК СВОИМИ РУКАМИ – ВИДЕО ВАРИАНТЫ

Интересный верстак-телега трансформер. Универсальный рабочий стол

Watch this video on YouTube

Верстак . Складной верстак . Своими руками . DIY. Сделай сам

Watch this video on YouTube

Верстак складной в мастерскую …

Watch this video on YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО.

БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

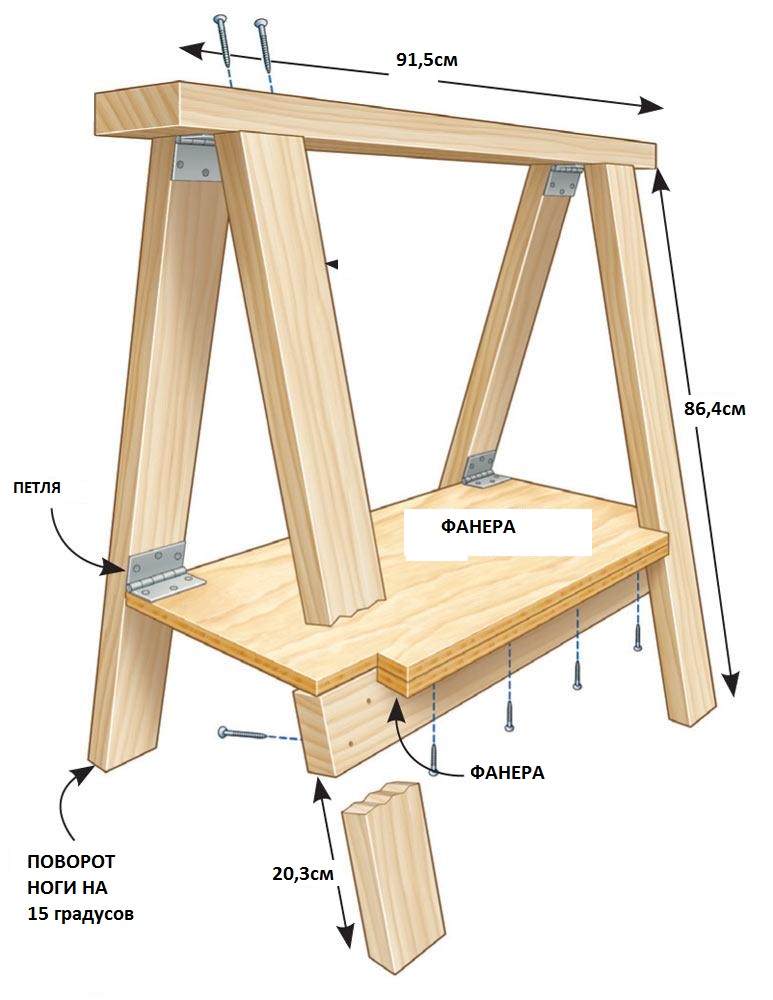

Как сделать столярный верстак (слесарный, складной) своими руками: чертежи, размеры

Главная » Инструменты и оборудование » Ручной иструмент » Слесарно-монтажный инструмент

Опубликовано: 08.04.2017Рубрика: Слесарно-монтажный инструментАвтор: Andrey Ku

Смастерить столярный верстак своими руками сможет каждый домашний умелец. Времени на эту работу уходит много, но выгода от обустроенного рабочего места перекрывает и трудозатраты, и вложения в строительный материал. В данной статье вы найдете полную информацию по самостоятельному строительству верстаков для столярных работ.

Столярный верстак – оптимизация рабочего места

Удобная рабочая поверхность пригодится любому мастеру. А столяр нуждается в обустроенной рабочей зоне больше, чем другие специалисты. Ведь ему придется возиться с крупногабаритными заготовками, длина которых доходит до 3 метров, и без грамотно сконструированной рабочей области в этом случае не обойтись. Даже упрощенный складной верстак позволяет обрабатывать брус или доски и собирать изделия из полученных заготовок. Большая столешница с упорами дает возможность зафиксировать пиломатериал в любом положении, обрабатывая не только поверхности, но и грани бруса или доски. А специальные тиски помогут зафиксировать заготовки во время распиловки, сверления или соединения нескольких элементов.

Любому столяру пригодится удобно обустроенная рабочая зона

Кроме того, в ящиках и на полках верстака можно хранить детали будущих изделий, инструменты и всякие хозяйственные мелочи.

Причем в удобное хранилище можно превратить не только столярный вариант из дерева, но и верстак слесарный, собранный на основе стальных уголков. При этом сделать столярный верстак своими руками, упорядочив и оптимизировав пространство в рабочем помещении, может мастер, не слишком знакомый со строительством. Для этого вам понадобятся общие чертежи или понимание устройства верстака, строительные материалы и пошаговая инструкция для сборки. Все это вы найдете ниже по тексту.

Разновидности и устройство верстаков для столяров

В современном столярном деле используются всего три схемы конструкций верстаков. Во-первых, мобильный вариант – переносная конструкция, которую можно установить даже на балконе. Такая модель пригодится и тем мастерам, которые желают получить универсальный верстак для слесарных и столярных работ. Главный плюс этого варианта – небольшие размеры, основной минус – небольшая зона хранения. Все инструменты в такой стол не сложишь.

Во-вторых, стационарный верстак – вариант для полноценной мастерской. Для размещения этой модели нужна просторная комната, но она войдет и в большой гараж. Этот верстак может быть как деревянный, так и стальной – есть возможность собрать любую конструкцию, ведь переносить его не нужно. Основной плюс модели – широкая функциональность, помноженная на обширное место хранения. Главный минус – габариты и потребность в большом объеме стройматериалов.

В полноценной мастерской лучше всего установить стационарный верстак

В-третьих, модульная конструкция – верстаки этого типа занимают промежуточное положение между стационарными и мобильными вариантами. Модельная структура позволяет нарастить и укоротить столярный стол, ножки и прочие элементы. Поэтому основной плюс данного варианта – сочетание оптимальных габаритов и функциональности. А главный минус – усложненная конструкция. Построить модульный металлический верстак своими руками не так-то просто, да и с деревом у вас могут быть проблемы.

В итоге оптимальной моделью для самостоятельного строительства следует признать именно стационарный вариант, поскольку мобильный не дает всех выгод, а модульный слишком сложен во время сборки. При этом независимо от принадлежности к одной из разновидностей любой верстак содержит в себе следующие конструкционные элементы:

Опору (станину, каркас) – систему вертикальных и горизонтальных балок, удерживающих столешницу, заготовки и инструменты.
Рабочую поверхность (столешницу) – на языке профессионалов этот элемент называют верстачной доской. В ней делают все необходимые пазы и выемки для упоров, которые пригодятся для фиксации обрабатываемых заготовок. Поэтому такая доска должна быть массивной и надежной.

Передние тиски и коробку – по своей сути, это огромные прижимные блоки, которые конкурируют со струбцинами. Они фиксируют заготовки под углом к плоскости рабочего стола, прижимая их к боковым граням столешницы. Причем складной верстак имеет только одни тиски, а стационарный – как минимум пару прижимных блоков.
Полки – места хранения, которые располагаются под столешницей.

И все эти части, за исключением некоторых деталей зажимного блока из металла (винтов и гаек), собираются из дерева, что упрощает подбор конструкционных материалов для строительства верстака.

Какие материалы нужны для сборки – готовимся к работе

Вы сможете построить столярный или слесарный верстак своими руками только в том случае, если достанете следующие материалы:

Фанерный лист толщиной 18-20 миллиметров и общими габаритами 2,5×1,25 метра. Причем старайтесь выбрать идеально ровный лист, без пузырей и провалов на поверхности – он пойдет на столешницу.
Брус 10×10 и 6×6 сантиметров. Из этих элементов будет собрана станина, следовательно, нам нужно около 4 метров «десяточки» (на ноги и поперечины) и не менее трех метров «шестерочки» (на элементы укрепления). При этом старайтесь выбрать брус без сучков и трещин.
Доски длиной 2 метра – они пригодятся во время сборки столешницы. А по завершению из них можно сделать настил для полки.

Перед постройкой верстака нужно собрать необходимые материалы и инструменты

Кроме того, нам понадобятся следующие инструменты: дрель с перьевыми и обычными сверлами, циркулярная пила (дисковая), прижимы, клей Момент (по дереву), угольник, уровень, болты с гайками и мебельные саморезы с защитой от коррозии. После того, как все эти материалы и инструменты будут куплены и свезены к месту размещения и сборки, вы можете соорудить верстак из дерева своими руками, опираясь на нашу пошаговую инструкцию.

Сборка своими руками – пошаговая инструкция

Перед тем, как сделать столярный верстак своими руками, постарайтесь прочитать эту инструкцию от начала и до конца, прокручивая у себя в голове все описанные ниже этапы сборки. Если вы поймете весь порядок действий, то самостоятельное изготовление верстака отнимет у вас минимум личного времени. Причем наша пошаговая инструкция рассчитана на людей с минимальным опытом в столярном деле. Ну, а сам процесс сборки выглядит следующим образом.

Сперва необходимо собрать стол

На первом этапе мы собираем стол. Для этого фанерный лист укорачиваем до 1,52 метра дисковой пилой и делим на две части. В итоге в руках мастера остаются две заготовки с габаритами 1,52×0,61 метра. Они и послужат основой для столешницы. А оставшаяся часть 0,98×1,25 пригодится нам в дальнейшем. Следующий этап – склеивание массива стола верстака из двух фанерных заготовок. Для этого нужно смазать их поверхности клеем и, сложив фанерные плиты, стянуть их зажимами, а на центральную часть можно положить 30-килограммовый груз. Причем под зажимы нужно подложить три 1,5-метровых доски, обеспечивающих плотное прилегание при размещении вдоль длинного края листа.

Кроме того, нужно учесть тот факт, что при склеивании листы фанеры должны соединяться выпуклыми сторонами (при наложении друг на друга), иначе весь массив развернет в дугу, что нежелательно. Далее мы переходим к усилению 36-миллиметрового клееного массива. Для этого нам нужно напилить из остатков фанерной панели полосы шириной 15 сантиметров и приклеить их по периметру, с обратной стороны столешницы. В итоге должен получиться стол толщиной 54 миллиметра, состоящий из трех 18-миллиметровых слоев фанеры. Причем полосы усилителя будут играть роль ребер жесткости.

После этого обрезаем массив под габариты 1,5×0,6 метра. Этот этап позволит подрезать торцы, устранив накладки и выступы, образовавшиеся во время сборки столешницы из трех слоев фанеры. Сама подрезка осуществляется дисковой пилой на слабой подаче инструмента. Циркулярку нужно вести по фанере очень медленно, иначе вы получите рваные края. Следующий этап – сборка вертикальных элементов станины. Для этого мы пилим брус 10×10 сантиметров на четыре отрезка длиной по 0,9 метра. Получаем вертикальные опоры. А в качестве проножек (нижняя стяжка между вертикальными балками) и царг (верхняя стяжка) будем использовать брус 6×6 сантиметров, вырезав соответствующие пазы в ножках. Места крепления проножек и царг следует промазать клеем и усилить болтами или саморезами.

Далее мы должны установить вертикальные опоры по месту расположения верстака и собрать всю станину, стянув их с помощью горизонтальных продольных стяжек. Их можно изготовить из бруса 6×6 сантиметров, закрепив в шип или внахлест, на болты или саморезы.

На нижние стяжки мы уложим полки из 1,5-метровых досок, а на верхние – столешницу. Поэтому перед креплением стяжек мы должны отследить вертикаль и горизонталь собираемой станины. Иначе стол будет стоять под наклоном. Крепление столешницы к станине выполняется 8-миллиметровыми саморезами, головки которых нужно утопить в лунках, высверленных перьевым сверлом. Перед креплением стол притягивают к верхним продольным стяжкам и царгам зажимами.

На этом сборка стола заканчивается, и мы можем переходить к монтажу тисков. Причем сделать столярные тиски для верстака своими руками может далеко не каждый. Поэтому новичкам мы предлагаем обратить внимание на готовые модели, установка которых происходит в следующей последовательности: прикручиваем к торцу стола неподвижную губку тисков, закрепляем на ней резьбовой элемент. Продеваем сквозь отверстия в подвижной губке две резьбовых направляющих, вкручиваем их в неподвижную губку. Вставляем в оголовки направляющих рукояти, вращая которые можно придвинуть подвижную часть тисков к неподвижной.

После завершения этапа монтажа тисков вы можете пользоваться верстаком по своему усмотрению. Причем круглые или прямоугольные отверстия для упоров можно нарезать в столешнице по мере необходимости, располагая их, как вам удобно.

Понравилась статья? Поделиться с друзьями:

Проект складного верстака «Сделай сам» для вашего гаража, чтобы сэкономить место

Узнайте, как построить складной верстак, чтобы добавить в гараж дополнительное место для хранения и рабочее место, не занимая при этом дополнительное пространство. Этот складной верстак своими руками — идеальное решение для вашей проблемы с рабочим местом!

СВЯЗАННЫЕ: Стол для ног из труб своими руками | Чертежи верстака и учебник по мебели в деревенском стиле

Что вам понадобится:

Инструменты для складного верстака:

Комбинированный набор отверток или дрелей
Зенковка
Сверло с двумя патронами
Зубило и шлифовальный станок
Настольная пила
Переносная станция подачи материалов Jawhorse

Складной верстак Материалы:

Один лист фанеры 3/4″
Три куска бруса 2×4
4 петли
3 кронштейна для полок
2o цилиндрические болты
Клей для дерева
Винты 1,5″ (для крепления фанеры к 2×4), винты 3-4″ (для настенного крепления) и винты 3/4″ (для петель)
Шурупы по дереву 3,5″ (для рамы 2×4)

Шаг 1.

Разрежьте фанеру до нужного размера

Начните проект с разрезания листа фанеры пополам. Когда вы уменьшите его до приемлемого размера, используйте настольную пилу для точной настройки разрезов. Затем сожмите фанеру вместе, прежде чем сделать один разрез до нужной длины.

Обратите внимание, что вы можете сделать все эти разрезы с использованием меньшего количества инструментов, заказав их в местном хозяйственном магазине после покупки материалов.

Шаг 2: Подготовьте древесину для бордюров и разделителей

Разрежьте брус 2×4 на части для боков и задней части складного верстака. Отрежьте еще несколько кусочков в зависимости от того, какой формы будут ваши внутренние перегородки.

Шаг 3: Сформируйте большое хранилище

Начните с формирования задней и одной из сторон. Нанесите столярный клей между стыками, затем зажмите, предварительно просверлите и скрутите их вместе. Добавьте разделитель 2 × 4, который также создаст место для хранения на задней стороне.

Как только вы закончите с одной стороной, перейдите на противоположную сторону и повторите процесс. Опять же, постарайтесь убедиться, что все ровно, так как это лучше сочетается друг с другом.

Шаг 4: Завершите сборку рамы

Завершите сборку рамы вашего складного верстака, сделав небольшие отделения для хранения. Возьмите детали 2×4 и приклейте на их лицевую сторону кусок фанеры. Сделайте его таким большим или маленьким, как вы хотите, но помните об открытом хранилище.

Когда будете готовы, соедините две части вместе. К этому моменту у вас уже должен быть готов внутренний каркас.

Шаг 5: Зенковка петель

Пока оставьте раму и подготовьте петли к установке. Переверните петли в противоположном направлении и раззенкуйте противоположную сторону. Одна сторона шарнира утоплена, поэтому просто продублируйте ее с другой стороны.

Шаг 6: Устранение зазора

На этом этапе пригодится стамеска. Прежде чем прикрепить петли, вы можете избавиться от ловушки между рамой 2 × 4 и фанерой, чтобы все лучше подходило.

Лучший способ сделать это — просто врезать петлю в 2×4. Вырежьте эту часть, чтобы петля могла войти в отверстие. Вы можете использовать бритву, чтобы надрезать снаружи, прежде чем вырезать ненужные кусочки.

СВЯЗАННЫЕ С: 21 идея экономии места для ваших квартир-студий

Шаг 7: Отшлифуйте раму

Вернитесь к раме и отшлифуйте ее, пока она все еще доступна и все открыто.

Шаг 8. Установите петли

При установке петель многим людям трудно удерживать петлю прямо при одновременной установке винтов. Чтобы было проще, на самом деле есть сверло специально для шарнирного отверстия.

Используйте это сверло для отверстия петли и повторите тот же процесс для всех оставшихся петель. В этом проекте используется четыре. Теперь, когда петля на месте, вы можете прикрепить верхнюю часть. Просто установите верхнюю часть на место и снова убедитесь, что все ровно.

Зажмите две стороны, заберитесь под или переверните его, затем установите еще несколько винтов в открытое отверстие. Повторяйте тот же процесс, пока все ваши петли не будут прикреплены. Откиньте верхнюю часть, прежде чем устанавливать остальные винты.

Еще раз убедитесь, что головки винтов не мешают закрытию двери.

Шаг 9. Установите болт ствола на место

Переверните складной верстак вверх дном — теперь дно должно быть обращено вверх. Установите защелку затвора ствола на небольшой кусок дерева. Если вы хотите полностью избавиться от этого, вы также можете просверлить отверстие в 2 × 4 и прикрепить ремонтную пластину на его верхней стороне.

Это должно предотвратить разрыв дерева. Сделайте несколько предварительно просверленных отверстий сбоку, прежде чем прикреплять их к боковой стенке несколькими винтами. Затем возьмите бочкообразный болт и совместите его с отверстием.

Вы также можете сделать это еще теснее, убрав всего лишь волосок. Это должно помочь вам затянуть болт, не беспокоясь о каких-либо зазорах.

Шаг 10: Соберите верстак

Нанесите немного столярного клея на контуры 2х4 и, наконец, установите дно на место. Выровняв его как можно прямее, зажмите его и добавьте несколько винтов. Удалите все острые края с помощью фрезера и фрезы.

Если у вас нет фрезера, вместо него можно использовать орбитальную шлифовальную машину. Теперь у вас должен быть законченный стол, который нужно только прикрепить к стене, чтобы превратить его в складной верстак.

Шаг 11: Прикрепите к стене

Используйте откидные кронштейны для полок, рассчитанные на нагрузку не менее 750 фунтов на пару. В то время как 16-дюймовый кронштейн является рекомендуемым размером, чтобы получить большую длину и прочность, 12-дюймовый кронштейн с такой же грузоподъемностью должен работать нормально.

На самом деле, они скорее упадут со стены, чем сами скобы сломаются. Когда вы устанавливаете кронштейн, возьмите кусок дерева, соответствующий толщине вашего складного верстака, и добавьте к нему дополнительные 1/4 дюйма.

Стена, которую мы используем, имеет шлакоблок за гипсокартоном, поэтому мы будем использовать ударную дрель, чтобы просверлить блок насквозь. Вы также можете добавить обрамляющую полосу в качестве подложки, чтобы не сломать гипсокартон во время монтажа.

Добавление какой-либо формы поддержки, например, куска дерева за кронштейном, обеспечивает еще более прочную установку. Теперь, когда кронштейны установлены, вы можете установить верхнюю часть и закрепить их на месте с помощью нескольких винтов снизу.

Если вы планируете использовать их часто и хранить в них много тяжелых предметов, вам следует добавить к стене еще несколько гаек и болтов. Это должно помочь надежно закрепить верхнюю часть на месте.

Шаг 12. Нанесите ваш любимый финишный слой

Когда все будет готово, вы можете покрасить свой складной верстак своими руками в зависимости от того, что лучше всего соответствует эстетике вашего гаража.

В то время как сделанный выше складной верстак своими руками крепится к стене, вы также можете проверить его мобильную версию, сделанную Pneumatic Addict:

Этот складной верстак своими руками является отличным дополнением для хранения инструментов и другие материалы, сохраняя при этом место. Кроме того, он отлично впишется не только в ваш гараж, но даже на кухню или в офис!

Этот складной верстак своими руками показался вам удобным и простым в сборке? Дайте нам знать в комментариях ниже!

ВВЕРХ СЛЕДУЮЩИЙ:

Самодельные идеи стола Lego для бесчисленных часов творческого веселья
7 лучших инструментов для резьбы по дереву для начинающих и не только
53 дизайна пасхальных яиц и идеи украшения, которые может сделать каждый

Всем любителям рукоделия DIY Projects нужны ВЫ! Нажмите здесь, если хотите написать нам.

Не забывайте оставаться на связи с нами в Facebook, Twitter, Pinterest , и Instagram!

Примечание редактора. Этот пост был первоначально опубликован 15 июня 2020 г. и был обновлен для обеспечения качества и актуальности.

Простой настенный складной верстак из двери своими руками

Фейсбук
Твиттер

Собери собственный складной верстак для гаража всего за один день! В этом учебном пособии для начинающих и плане деревообработки используется дверь с цельным сердечником и недорогие пиломатериалы, чтобы сделать настенный складной стол менее чем за 100 долларов, который идеально подходит для деревообработки и других проектов «сделай сам».

Вы также можете собрать большой складной переносной рабочий стол или модернизировать свою мастерскую в гараже с помощью верстака для настольной пилы с местом для хранения.

Складной верстак для гаража своими руками

У меня отношения любви и ненависти к моему гаражу.

Я люблю, когда он чистый, и я действительно могу в нем припарковаться.

Ненавижу (90% года), когда это не так!

Мне пришла в голову отличная идея использовать покрытый краской складной стол в качестве рабочего стола в гараже. На самом деле стол превратился в свалку. Почти после каждого проекта, над которым мы работаем дома, инструменты и оставшиеся детали оказываются на столе. Я бы поделился фотографией, но это слишком неловко!

Я, наконец, получил его на прошлой неделе, все почистил и вынес стол из гаража. Теперь мне нужен стол. Так почему бы не построить один?

Вот обязательные предметы моего «рабочего стола»:

Можно легко убрать, чтобы не скапливался беспорядок
Прочный и достаточно прочный для сборки мебели
Большая рабочая зона

Кажется, это небольшой список, но это то, что мне нужно! Так что после беглого пролистывания всемирной паутины для вдохновения даю вам Настенный складной стол-верстак .

настенный складной столик, в разложенном виде

Я делюсь всей информацией о том, как собрать собственный стол (плюс быстрый самодельный хак для еще более быстрого настенного складного стола!), так что продолжайте читать, чтобы прочитать подробные инструкции по сборке.

Этот пост содержит партнерские ссылки. Узнайте больше и ознакомьтесь с нашей полной политикой раскрытия информации здесь.

Что делает этот настенный складной стол своими руками доступным и простым

Этот минималистичный складной верстак или письменный стол своими руками имеет несколько ключевых особенностей:0003

простота сборки (здесь нет необходимости в дополнительных инженерных работах!)
легко складывается, освобождая место в гараже
дает вам большую поверхность рабочего стола из цельного дерева
все материалы менее чем за 100 долларов!

Секрет этого быстрого и легкого настенного складного стола заключается в том, что я использовал дверь из цельного дерева вместо фанеры для столешницы. №

Дверь из цельного дерева (без отверстий) — идеальное решение для поверхности верстака в гараже или сарае (или для настенного откидного стола), потому что она очень гладкая, очень прочная, не требует разрезов. И это довольно доступная альтернатива одному или двум листам фанеры с повышенной прочностью.

Всего несколько долларов за другие пиломатериалы и пара петель превращают дверь в большой складной верстак для вашего гаража или различных мест, где вам нужен стол с откидными полами.

Вы можете отрегулировать размер, чтобы сделать стоячий стол или стол для ноутбука для большего рабочего кабинета, или даже компактный обеденный стол для небольшой квартиры или узкой комнаты. Этот откидной складной столик также может стать отличным столом для складывания одежды в прачечной!

Никаких роликов, никаких полок — только крепкий и простой настенный складной стол, который не занимает места на полу.

Вам понадобится приспособление для карманных отверстий, чтобы прикрепить юбку переднего стола. Помимо этого, торцовочная пила и пистолет для гвоздей ускоряют сборку, но если вы только начинаете и у вас нет инструментов, вы можете легко использовать молоток и ручную пилу со стуслом. Или, может быть, самое время инвестировать в циркулярную пилу или торцовочную пилу!

настенный складной стол, сложенный на стене

Попробуйте это: настенный складной стол Оборудование

Для еще более простого настенного складного стола, который не требует инструментов для деревообработки, используйте пару мощных складных кронштейнов. (24″ / 61 см) и меньшую цельную дверь 24″ или 28″. Несколько шурупов в настенные шпильки и рабочий стол, и все готово!

Обратите внимание, что столешница (дверь) сама по себе будет весить не менее 20 фунтов, поэтому убедитесь, что ваше оборудование является высококачественным и сверхмощным с высокой максимальной нагрузкой (500+ фунтов / 250 кг), как этот набор, и ВСЕГДА крепятся непосредственно к стенным шпилькам.

Размеры и регулировки верстака

Готовый складной верстак, сделанный своими руками, имеет размеры 36 дюймов (Г) x 80 дюймов (Ш) x 41,25 дюйма (В) при сборке, как показано на рисунке. Вы можете отрегулировать высоту до идеальной высоты стола стоя, а также отрегулировать ширину и глубину столешницы с помощью двери со сплошным сердечником 78 или 84 дюйма.

Для изготовления этого большого настенного рабочего стола я использовал цельную деревянную плиту 36×80 без отверстий. Отрегулируйте длину 80-дюймовых пиломатериалов, если вместо этого вы используете дверь 78 или 84 дюйма, чтобы она соответствовала доступному пространству на стене.
Высота складной поверхности верстака, как указано, составляет 41-1/4″. Для более высокого или более короткого верстака отрегулируйте длину ножек (и высоту, на которой установлена бухгалтерская доска).
- Стандартная высота барной стойки составляет 42″, но для моего (среднего) роста оптимальная высота стола для стоя должна быть немного короче, поэтому я сделал рабочую скамью немного ниже, но все же достаточно высокой, чтобы использовать стандартный барный стул.
- Убедитесь, что вы можете дотянуться до верхней части стола в сложенном состоянии, чтобы зафиксировать защелку.

посмотрите, как легко складывается этот настенный раскладной столик!

Список материалов для складного верстака «Сделай сам»

Вот что вам нужно, чтобы построить собственный складной рабочий стол для гаража — только дверь с прочным сердечником, 4 доски, а также несколько петель и скобяных изделий. Возможно, у вас уже есть некоторые из этих материалов в вашей куче металлолома.

Ищете выгодное предложение? Обязательно проверьте строительные материалы и оборудование в местном магазине Habitat For Humanity ReStore!

Пиломатериалы

1 – 2x6x8
1 – 2x4x8
1 – 2x2x8
1 – 1x4x8

Включите JavaScript для просмотра контента

При выборе пиломатериалов обязательно следуйте этим советам и рекомендациям, чтобы выбрать самые лучшие и прямые доски. Это особенно важно, когда вы используете менее дорогие отрезы, например полоски для обшивки.

Прочие материалы и фурнитура

1 – Дверь со сплошным сердечником 36″x80″ (новая или восстановленная)
# – Шурупы для дерева 2-1/2″ или 3″
# – Шурупы для дерева 1-1/2″
10-12 – винты с потайным отверстием 2-1/2″
2 – маленькие петли 1-1/2″
3 – 3″ дверные петли
1 – защитная накладка 3-1/2″*

Примечание: Существует несколько способов крепления складного рабочего стола к стене. Вы можете использовать защелки с крючками и проушинами, пару кусков дерева, замок с бочкообразным болтом и т. д. Я выбрал прочную защелку, потому что она прочная, простая в установке и легко запирается.

Рекомендуемые инструменты

Торцовочная пила или циркулярная пила
Дрель/винтоверт
Воздушный компрессор
Пистолет для финишных гвоздей (с финишными гвоздями 2-1/2″)
Приспособление для карманных отверстий, подобное зажимному приспособлению Kreg
Уровень
Карандаш
Зажимы (дополнительно)

Включите JavaScript для просмотра содержимого

Список вырезов

Книга: вырез 1 – 2×6 @ 80″
Опора верстака: вырез 1 – 2×4 @ 80″
Опора для ног: вырез 1 – 2×4 @ 6″
Опоры петель: вырез 2 – 2×4 @ 2″
Ноги: вырез 2 – 2×2 @ 38″
Юбка для стола: вырез 1 – 1×4 @ 80″

Подготовка деталей

В опоре для ног (2×4 @ 6″) просверлите 3 карманных отверстия вдоль одной длинной кромки.

Предварительно просверлите 3 отверстия в каждой опорной части петли (2×4 @ 2″) для последующего прикрепления.

В юбке стола (1×4 @ 80″) просверлите карманные отверстия на расстоянии 2″ от концов и примерно через каждые 8-10″ по длине доски.

Слегка отшлифуйте все детали. Вы можете запечатать дополнительным слоем полимера сейчас или после сборки.

Как собрать складной верстак своими руками

Шаг 1: Отметьте стену, гроссбух и настенные шпильки

Сначала найдите центр стены, где будет стоять ваш стол — убедитесь, что ваш 80-дюймовый стол подходит! Отметьте 40-дюймовый центр на стене.

Затем отметьте высоту гроссбуха 2×6, который будет составлять 41-1/4″ от пола. Если вы выше или ниже, вы можете отрегулировать эту высоту по своему усмотрению. Вам также нужно будет отрегулировать длину ножек складного верстака 2×2.

Отметьте центр (40″) вашего отрезка 2 × 6 @ 80″.

Найдите и отметьте места для шипов. В моем гараже стены не были окрашены, поэтому я мог легко увидеть, где были мои настенные шпильки. Вы захотите найти и отметить, где находятся все ваши шипы, прежде чем повесить свою бухгалтерскую доску 2 × 6.

Шаг 2. Подвесьте верстак

Журнал будет удерживать весь складной верстак «сделай сам» к стене, поэтому убедитесь, что он выровнен и хорошо закреплен на стенных шпильках с помощью прочных крепежных деталей. Для этого шага вам может понадобиться дополнительная пара рук.

Совместите две центральные отметки на стене и гроссбухе 2×6. Поместите уровень на доску и убедитесь, что он находится на уровне 41″.

С помощью пистолета для финишных гвоздей вбейте 3 или 4 гвоздя в шпильки, чтобы удерживать 2×6 на месте.

В завершение просверлите 2 – 3 дюйма шурупов через 2 × 6 в каждом месте настенной стойки.

Шаг 3: Повесьте опору верстака 2×4

Отмерьте от верха ведомой доски 1-3/4″. Это будет монтажная высота для вашей 80-дюймовой опоры верстака 2 × 4, и она позволит складному столу сидеть на 2 × 4 во время использования, добавляя устойчивости вашему столу.

Следующий шаг такой же, как повесить 2×6. Верхняя часть вашего 2×4 должна быть на отметке 1-3/4″. Убедитесь, что концы находятся на одном уровне с 2 × 6, выровняйте 2 × 4 и прикрепите 3-4 гвоздями, как и раньше.

Затем просверлите 2–3″ шурупа через 2×4 в 2×6 в каждом месте шпильки.

Шаг 4. Прикрепите опоры шарниров к столешнице

Теперь пришло время поработать над настоящим столом!

Если вы не обладаете сверхчеловеческой силой, вам понадобится кто-то, кто поможет вам переместить дверь с цельным сердечником в подходящее рабочее место. В моем случае это было на подъездной дорожке, потому что у меня не было рабочего стола! Козлы — отличное дополнение к вашей мастерской, чтобы поднять вашу работу над проектом, подобным этому.

Измерьте на нижней стороне двери 3-1/2″ от переднего угла с обеих сторон. Поместите опорные детали шарнира размером 2x4x2″ за отметкой. Вы также можете использовать зажимы для удержания на месте.

Привинтите 2 × 4 детали с помощью винтов 2-1/2″ или 3″. (Я предварительно просверлил 3 отверстия в этих деталях, чтобы они не раскололись, когда я вкручивал в них шурупы.)

Для большей надежности вы также можете использовать столярный клей с шурупами.

(ножки еще не прикреплены, так что не обращайте внимания на мои на этой картинке!)

Шаг 5: Прикрепите юбку стола

Прикрепите юбку стола к нижней стороне столешницы на расстоянии 1-1/2″ от переднего края, используя винты с потайными отверстиями.

Для установки передней части юбки я сделал приспособление, чтобы ускорить процесс.

Я использовал оставшуюся часть 2×2 и прибил ее к части 1×4. Затем я поместил сторону 2 × 2 сверху двери и прижал к ней юбку, прикручивая юбку к нижней части стола с помощью карманных отверстий. Убедитесь, что концы выровнены, прежде чем начинать крепление винтами с потайными отверстиями!

Шаг 6: Прикрепите ножки и петли верстака

Прикрепите маленькие петли к ножкам 2x2x38. Отметьте центр на противоположной стороне ножки от шарнира на каждой ножке и отметьте центр на внешней стороне частей 2x4x2, прикрепленных к столу.

Совместите центральные отметки и прикрепите другую сторону шарнира к внутренней стороне блока 2x4x2.

Сначала я использовал винты, предназначенные для этого шага, но обнаружил, что они допускают слишком большое движение при опускании двери. Поэтому я заменил их на 2-дюймовые винты.

Шаг 7. Прикрепите опору для ног

Сложите ноги так, чтобы они располагались у нижней части стола, и прикрепите детали 2x4x6, используя карманные отверстия и 2-дюймовые винты, чтобы доска прилегала к ножкам стола. Сюда будут опираться ножки, когда стол сложен.

Шаг 8: Прикрепите стол к гроссбуху с помощью петель

Пришло время снова вызвать помощника по подъему тяжестей! Удерживая ножки на месте, перенесите рабочий стол к бухгалтерской доске, которую вы уже прикрепили к стене.

Это момент истины. Позвольте ножкам сложиться и поставьте заднюю часть стола на 2×4. Ваш стол должен твердо стоять на земле. Возможно, вам придется выпрямить ножки, чтобы они плотно прилегали к земле и к блокам 2×4 на нижней стороне стола.

Совет: если пол не совсем ровный и вам нужен более надежный контакт ноги с землей, используйте большую шайбу под ногой.

Теперь измерьте зазор 1/2″ между 2×6 и задней частью стола. Это позволит шарниру свободно двигаться.

Прикрепите петли к столу и 2×6. Я установил 2 петли в 4″ от края и одну в центре.

Проверьте эти петли с помощником! Сложите дверь и отметьте место, где верхний край встречается со стеной, на стенной стойке как можно ближе к центру стола. Снова опустите стол. Весело не правда ли!

Еще два штриха и готово!

Шаг 9: Установите защелку

Эта защелка и защелка являются ключом к складной части складного верстака. Поворотная часть засова идет со стороны рабочего стола, а шарнирная часть засова заходит на стену (в стенной шпильке для надежного крепления).

Измерьте, где эта стойка находится по отношению к концу вашего стола. Перенесите это измерение на переднюю часть стола и прикрепите скручивающуюся часть засова к столу.

Установите шарнирную часть засова на 1/2″ выше отмеченной линии и на таком же расстоянии от конца стола.

Теперь вы сможете сложить стол и зафиксировать его на месте! Попробуйте!

Шаг 10. Нанесение финишного покрытия (дополнительно)

Последний шаг не является обязательным. Я нанесла слой полиуретана, чтобы защитить столешницу. Это полностью зависит от вас!

Надеюсь, вам понравится ваше новое ЧИСТОЕ рабочее место!

Следующим шагом для меня является уборка места в гараже, и я подумываю добавить перфорированную доску под скамейкой для хранения удлинителей и других низкопрофильных инструментов и материалов.
