Сделать теплицу своими руками из поликарбоната чертежи: Теплица из поликарбоната своими руками +чертежи, схемы, фото

Чертежи теплицы из поликарбоната своими руками из профильной трубы

Наряду с традиционными конструкциями из оцинкованных труб и деревянных реек, теплицы из профильных пластиковых труб получили заслуженную любовь садоводов. Для сборки таких теплиц и парников не требуется специальный инструмент и особые навыки, процесс монтажа прост и интуитивно понятен.

К тому же, по сравнению с деревянными конструкциями, теплицы из ПВХ и пластиковых труб имеют одно неоспоримое преимущество – они не гниют и не повреждаются насекомыми, а значит, их не нужно дополнительно обрабатывать антисептиком. Предлагаем чертежи теплицы из поликарбоната своими руками из профильной трубы, которые помогут вам возвести конструкцию на даче с минимальными затратами.

Рекомендуем почитать: Выращивание тюльпанов в теплице

Теплица из поликарбоната из профильной трубы

В отличие от парников, накрытых пленкой, теплица из поликарбоната гораздо более надежна, долговечна и имеет лучшие теплоизоляционные характеристики. Во время подготовительного этапа выравнивается площадка под будущую теплицу. По чертежу разрезаются листы поликарбоната. Собирается конструкция теплицы из ПВХ труб, а также изготавливается каркас двери и окна.

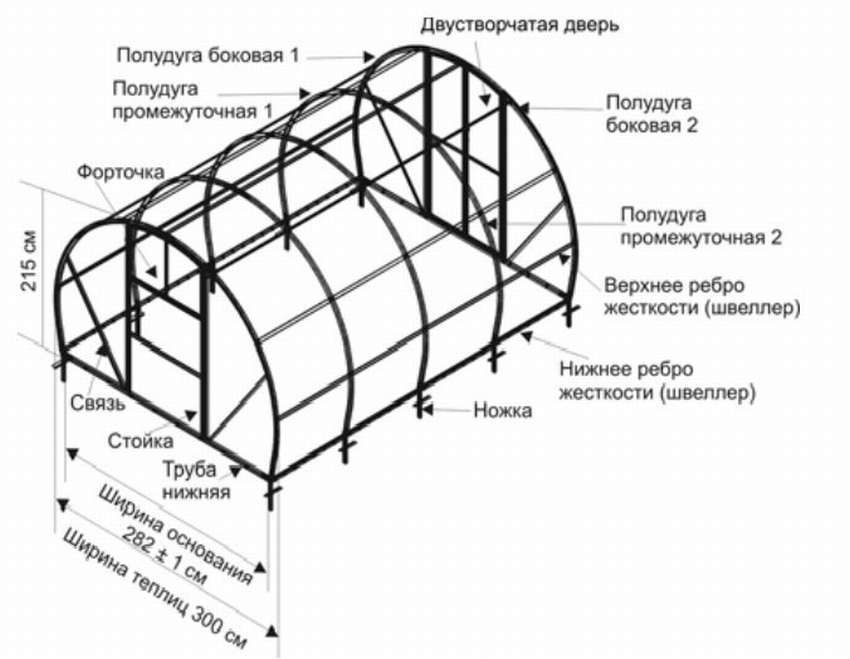

Чертеж теплицы из поликарбоната

Раскроенные листы поликарбоната закрепляются на каркас с использованием саморезов и прессшайб. При монтаже лист должен быть ориентирован лицевой стороной наружу, а сотами – внутрь теплицы. Стыки листов плотно подгоняются друг к другу, излишки, выступающие за края конструкции, обрезаются.

Защитную пленку с внешней стороны поликарбоната снимают после окончания монтажа, с внутренней – до начала монтажа на каркас. Обшиваются поликарбонатом каркасы дверей и окон теплицы, монтируются на свои места на торцах конструкции.

Чертеж теплицы из труб

Собранную конструкцию теплицы устанавливают на подготовленную площадку, проверяют геометрию и закрепляю с помощью штырей, забитых в землю. Закрепленная надлежащим образом теплица не должна сдвигаться в процессе эксплуатации. На смонтированный и закрепленный каркас по чертежам устанавливают дуги и профильных ПВХ труб, связывая их между собой горизонтальной стяжкой.

Чертеж теплицы с размерами

Монтаж накрытия теплицы по дугам. Поликарбонат устанавливают на дугах таким образом, чтобы край листа выходил за торец на 4-5 см с каждой стороны. Лист крепят саморезами, места стыков поликарбоната промазывают герметиком.

Как сделать теплицы самому

Самые распространенные виды теплиц, кроме конструкции из поликабоната:

1. Теплица с колышками в основании.
2. Теплица с основанием из дощатого короба.

Набор материалов для создания таких теплиц практически одинаковый: пластиковые или ПВХ трубы, тройники и угловые тройники под трубы, переходники под 90 градусов, саморезы, колышки из дерева или нержавейки, клей ПВХ, пленка и зажимы для нее, листы поликарбоната.

Фото дощатчатого короба для теплицы

Теплица с колышками в основании делается в несколько этапов. Устройство теплицы на колышках начинают с подготовки площадки. Она должна быть максимально ровной. В размеченных местах по краям площадки вбиваются колышки, которые будут основанием конструкции теплицы. Колышки должны быть заглублены в землю на 25-30 см., они могут быть как деревянными, так и металлическими.

Собираются дуги из ПВХ труб и скрепляются тройниками. Конструкцию можно сделать разборной или неразборной. В первом случае, места соединения труб с тройниками скрепляют саморезами. Для неразборной конструкции достаточно скрепить соединения клеем. Собранные дуги устанавливаются на площадке с упором на колышки.

Из отрезков ПВХ трубы по чертежам изготавливаются двери и форточки теплицы. На готовый каркас теплицы натягивают пленку и фиксируют ее зажимами. Установленная парниковая пленка не должна провисать.

Смотрите видео: Как сделать каркас теплицы самому

Теплица с основанием из дощатого короба представляет собой более стационарный вариант, чем первая конструкция. Начинают монтаж теплицы с подготовки участка, его выравнивают и размечают. Вымеряются диагонали основания теплицы, чтобы углы деревянного короба были ровно 90 градусов, согласно чертежам. Собирается ящик основания. По длинным краям ящика, на расстоянии около метра друг от друга, вбивают в землю на глубину от 30см. куски арматуры. Это опора под будущие дуги парника.

Дуги собираются на саморезы или на клей. Через середину дуг пропускается по периметру теплицы еще одна сплошная труба, которая крепится к каждой дуге в месте примыкания. Для проветривания теплицы в торцах устанавливают дверцы, собранные из пластиковых труб или деревянных брусков и обтянутые пленкой. Готовый каркас теплицы накрывают пленкой и фиксируют ее концы к деревянному ящику основания.

Чертежи теплицы из поликарбоната своими руками из профильной трубы помогут вам возвести конструкцию на собственной даче. Вы можете попробовать сделать теплицы из других материалов, все зависит от ваших личных предпочтений и типа выращиваемых овощей.

2021 ᐈ 🔥 (+63 фото) Теплица из поликарбоната своими руками чертежи

Содержание

1. Как выбрать конструкцию
2. Как сделать теплицу из поликарбоната своими руками чертежи
3. Выбор конструкции
4. Составление чертежа
5. Подготовка фундамента
6. Изготовление каркаса из металлического профиля
7. Арочная теплица из поликарбоната своими руками: чертежи, фото-материалы, эскизы
8. Чертежи каркаса теплицы с двускатной крышей
9. Проекты сезонных теплиц
10. Особенности конструкции теплицы-хлебницы
11. Какой поликарбонат выбрать
12. Виды поликарбоната
13. Выбираем сотовый поликарбонат
14. Особенности монтажа
15. Определяемся с размерами
16. Коротко о главном
17. Выполнение парника в форме треугольника
18. Выводы

Как выбрать конструкцию

Если вы решите строить теплицу из поликарбоната своими руками, желательно выбрать конструкцию, которая позволяет использовать основное преимущество этого материала — его способность гнуться. Это два вида с изогнутыми крышами с опорами в виде дуг.

В одной конструкции дуги идут от самой земли. Если выгнуты они в виде радиуса, теряется много площади по краям, так как работать там очень неудобно из-за небольшой высоты.

Решает эту проблему другая конструкция — с составным каркасом, сваренным из нескольких кусков. Из грунта/от основания выходят прямые стойки, которые поднимаются на высоту не менее полутора метров. К ним приваривается дуга. При таком устройстве крыша получается округлой, стенки — прямыми.

Даже вдоль стен работать можно без проблем, выпрямившись во весь рост.

Но у округлой крыши теплицы есть несколько минусов. Первый — в ней сложнее, чем в прямой, сделать форточки для проветривания. Решить проблему можно, если сделать фрамуги в стенах, а не в крыше. Второй минус округлой крыши в теплице из поликарбоната — снег с нее сходит хуже, чем с ровных наклонных поверхностей.

Если живете в регионе со снежными зимами, или придется делать усиленные фермы, или крышу делать скатную — с одним или двумя скатами.

Есть и третье решение — сделать скругленную часть крыши из двух дуг, сваренных под углом, который образует своеобразный конек. При таком строении снег сходит неплохо а конек можно защитить широкой полосой металла. Это и улучшит сход снега, и защитит стык от протечек.

Как сделать теплицу из поликарбоната своими руками чертежи

Если вы решили собрать теплицу из поликарбоната самостоятельно вам потребуется план конструкции и определённые материалы, со списком которых вы можете ознакомиться далее.

Выбор конструкции

Для начала вам нужно определиться с типом и материалом каркаса для будущей теплицы. Существует огромное множество как типовых решений, так и индивидуальных проектов.

• Также немаловажен выбор материала. В строительных магазинах продаются готовые наборы из металлического профиля, которые собираются как конструктор.

• В качестве материала также могут выступать ПВХ трубы. Они отлично поддаются изгибу, легкие и просты в монтаже.

• Ну и конечно нельзя не отметить древесину, которая также служит отличным каркасом для данных построек, доступна, дешева и позволяет монтировать конструкции различных форм и размеров.

Составление чертежа

Теплица своими руками из поликарбоната, составить чертеж которой не займет много времени, получится большой и удобной, при условии, что будут соблюдены все необходимые правила.

В первую очередь вам нужно определиться с размерами конструкции. Зависеть они будут от площади приусадебного участка, что и в каком количестве вы собираетесь выращивать, ну и, конечно, от стоимости материалов.

Подготовка фундамента

Прочность и надежность теплицы будут зависеть от того, насколько качественный фундамент вы подготовите под нее. Вариантов здесь может быть несколько. Самый распространенный – это деревянное основание. Для его возведения вам понадобится брус, уровень, шуруповерт, лопата, рулетка 7 метров, строительный нож. Необходимо напилить 2 штуки по 3 метра и 2 штуки по 3,85 метра.

Собирая коробку из бруса, ставим брус для удобства на узкую часть для дальнейшего удобства монтажа поликарбоната, для того, чтобы он зашел внахлест на брус. Трехметровые брусья должны закрывать торец бруса 3,85 м.

Но наиболее надежным будет бетонное основание. Если вы собираетесь делать большую теплицу и использовать для каркаса металлический профиль или деревянные бруски, то фундамент из бетона будет необходим ввиду значительного веса всей конструкции.

Для монтажа цементного фундамента изготавливаем опалубку, соответственно размерам предполагаемого фундамента. Закидываем ее цементом и даем цементу затвердеть и укрепиться.

Изготовление каркаса из металлического профиля

• Если вы собираетесь сделать каркас самостоятельно, то вам понадобится: металлический профиль: квадратная труба 25 х 25 мм, трубогибочный станок, сварочный аппарат, угловая шлифовальная машинка.
• А для дальнейшей сборки теплицы: листы поликарбоната, металлические ленты, металлические уголки, саморезы, в том числе кровельные.

Вы сможете без труда сделать теплицу из поликарбоната своими руками, чертежи которой готовы. Берем квадратную металлическую трубу 25х25 мм, желательно оцинкованную, прокатываем ее через трубогибочный станок, в результате чего получаем дугу необходимого размера.

• Нарезаем трубу в размер конструкции и привариваем к ней дуги, шагом 0,65-1,0 м. Изготавливаем 7 дуг: две на торцы, 5 на промежутки.

• Делаем торцы – соединяем концы дуг трехметровой квадратной трубой 25х 25 мм, привариваем дверную коробку и форточки. Либо такой каркас можно купить в специализированном магазине.

Арочная теплица из поликарбоната своими руками: чертежи, фото-материалы, эскизы

• Арочные сооружения отлично подходят как для небольших дачных парников, так и для массивных теплиц, предназначенных для коммерческих целей.
• Отвечая на вопрос как сделать теплицу из профильных труб своими руками, можно смело утверждать, что первостепенным является разработка чертежей и составление корректных расчетов. Теплицы из труб в форме арки имеют свои конструктивные особенности. Основными определяющими моментами являются высота конструкции и размеры стандартных листов покрытия.
• Листы поликарбоната традиционно реализуются с параметрами 6 х 2,1 м. Длина листа в 6 м будет ограничивать высоту арочной конструкции.

Чтобы получить дугообразную форму, лист кладется в поперечном (по отношению к каркасу) положении.

В таком случае радиус полукруга будет составлять 1,90 м, а ширина конструкции 3,80 м. Учитывая геометрические формулы, высота теплицы будет равна радиусу, т. е. 1,90 м. Такая высота теплицы подойдет далеко не для всех.

• Для того чтобы теплица арочной формы имела высоту, удовлетворяющую вашим запросам, можно прибегнуть к обустройству цоколя. Причем, остановившись на высоте цоколя в один метр, можно получить ширину теплицы до 2,4 м, а общую высоту всего сооружения увеличить до 2,2 м.

Правильно задав основные габариты теплицы, вы можете разработать чертежи и эскизы для изготовления теплиц из профильной трубы своими руками.

Еще одной особенностью арочных форм каркасов является то, что профиль требуется изогнуть в нужную форму. Если в наличии нет специального станка для изгиба труб, можно приобрести готовые дугообразные профили или создать арочную форму из небольших по длине отрезков, соединенных между собой металлическими пластинами.

Для проектирования небольшого (4-5 м) арочного парника вполне достаточно будет двух дугообразных рамок: начальной и конечной. В случае когда длина теплицы 6 м и более, рассчитывается необходимое число опорных рам, которое должно быть кратно толщине листа поликарбоната. В отдельной схеме указываются размеры оконного и дверного проема.

Полезный совет! При выборе ширины теплицы необходимо учитывать количество грядок, планируемых в ней, и устройство дорожки между ними. Удобная ширина для обработки — до 0,7 м.

Дальше разрабатывается чертеж, уточняющий особенности монтажа покрытия теплиц из поликарбоната своими руками (видео помогут подробно разобраться с процессом) с указанием шага креплений.

Он должен учитывать, что панели поликарбоната в теплицах арочного типа должны располагаться ребрами вдоль дуги.

Также необходимо учесть, что радиус изгиба листов поликарбоната не должен быть меньше предусмотренного производителем для данного материала. Листы поликарбоната с торцов должны закрываться перфолентой. Для наглядности можно использовать подборку фото теплиц из поликарбоната.

Чертежи каркаса теплицы с двускатной крышей

Проекты теплиц с двускатной крышей предусматривают выполнение каркаса теплицы своими руками из профильной трубы 40*20 мм. Такой профиль сможет выдержать значительную нагрузку в виде снеговой шапки или порывистого ветра.

• В чертежах отображается схема несущего каркаса, включающая размеры стен, угол наклона крыши, в которой традиционно устанавливаются вентиляционные форточки. Если планируется теплица небольших размеров, можно предусмотреть вариант с односкатной крышей, один край которой будет располагаться выше другого, обеспечивая сток воды и сход снега.

• Угол наклона стропил в крыше двускатной конструкции составляет 25-30 градусов. Такой уклон будет способствовать сходу осадков с поверхности. Крыша считается довольно пологой и не требует обустройства стропильной системы вспомогательными укосами.

• В конструкциях такого типа предполагается использование более прочного профиля (20х40) для основных стоек и основания, стропил и коньковой балки. Для горизонтальных перемычек можно применить профильную трубу 20х20. Чертежами предусматривается расположение вертикальных стоек с шагом в один метр. Также следует учитывать, что в случае покрытия теплицы листами поликарбоната, стыковочные линии должны приходиться на профиль.

Стропила также располагают на расстоянии не более одного метра друг от друга.

• Конструкция теплицы с двускатной крышей отличается некоторыми особенностями. Здесь необходимо будет внимательно подойти к раскройке листов поликарбоната под фронтоны. Если все размеры будут выдержаны согласно чертежам, это приведет к экономичному расходованию поликарбоната.

Проекты сезонных теплиц

К сооружениям теплиц сезонного типа не предъявляют конкретных требований по надежности и прочности. Чертежи этих конструкций легки в разработке и не сопряжены со сложными расчетами. Каркасы таких теплиц могут быть построены из легких профильных труб, а материалом для покрытия может служить полиэтиленовая пленка или листы тонкого поликарбоната.

Как правило, легкие парники и теплицы не обустраиваются фундаментом.

Тип каркаса сезонной теплицы не имеет большого значения — основными критериями являются простота сборки и бюджетная стоимость конструкции. Несколько рекомендаций помогут избежать ошибок при постройке небольших теплиц:

• при разработке чертежей и эскизов следует учесть наличие вентиляционных люков на различных уровнях. Это будет способствовать качественному проветриванию теплицы;
• крепление листов поликарбоната следует осуществлять посредством крепежных профилей, которые не повреждают поверхность пластика. Кроме того, их можно будет легко демонтировать в конце сезона, исключая возможность деформации легкого каркаса теплицы;

• проектом должен быть предусмотрен вариант простой разборки каркаса для переноса на другое место или хранения на зиму.

Особенности конструкции теплицы-хлебницы

Основными преимуществами теплицы-хлебницы являются:

• необычная эргономичная конструкция;
• минимальное количество стыковочных линий;
• регулирование проветривания теплицы за счет открытия крышки на необходимый угол до 90 градусов;
• простота сборки и полноценное использование площади теплицы.

Чертеж такой теплицы предусматривает конструкцию верхней части каркаса из двух полудуг, которые фиксируются к основе на шарнирах. Каркас теплицы выполняется из профильной трубы небольшого сечения. Радиусы крышек подобраны с учетом того, что они могут спокойно открываться, не мешая друг другу.

Разница в диаметре равна ширине листа поликарбоната — это обеспечивает отсутствие зазоров в закрытом состоянии.

Полезный совет! Учитывая тот факт, что небольшие парники применяют обычно для разведения рассады, которая нуждается в специальном микроклимате, рекомендуется использовать для покрытия поликарбонат с защитой от УФ-излучения. Процент удерживания тепла у такого материала гораздо выше, чем у полиэтиленовой пленки.

Размеры парника подбираются индивидуально. Длина может быть от 3 до 4 метров, высота составляет не более одного метра. Ширина принимается с учетом того, как будет открываться парник — с одной или двух сторон.

Для одностороннего открывания парника целесообразно выбрать ширину 0,7-1,2 м, чтобы было комфортно ухаживать за рассадой.

Какой поликарбонат выбрать

Как долго прослужит теплица из поликарбоната, купленная или построенная своими руками, насколько хорошо будет она «работать», зависит от параметров и качества поликарбоната. К его выбору надо отнестись ответственно — сумма получается немалая.

Виды поликарбоната

Есть три вида этого материала:

• Монолитный. По виду похожа на стекло, но лучше пропускает свет, в два-четыре раза легче, в разы (а 100-200) прочнее. Толщина — от 0,75 мм до 40 мм. Недостаток — высокая цена. Применяют этот материал, если есть риск повреждения — часто идет град, теплица стоит так, что на нее могут падать сосульки, сходить снег. Бывает многослойный монолитный поликарбонат. Листов может быть до 3-5 штук, они могут иметь разные свойства. Например, для теплиц обычно используется двойной — первый слой отличается повышенной прочностью, второй — не пропускает ультрафиолет.

• Рифленый (профилированный). Появился относительно недавно. Формируется из листового монолитного, на котором формируется рельеф. Есть виды, похожие на профнастил, шифер. Толщина этого вида поликарбоната 0,8-1,2 мм. При такой небольшой толщине он выдерживает удары града до 20 мм в диаметре, хорошо гнется, нормально переносит морозы до -50°С.

• Сотовый (ячеистый, структурированный). Состоит из двух (или больше) листов поликарбоната, соединенных перемычками. Форма, размеры, толщина перемычек — все это влияет на качества и эксплуатационные характеристики. Толщина сотового поликарбоната — 4, 6, 8, 10, 16, 20, 24 и 32 мм. Для теплиц лучше брать не тоньше 10 мм, многослойный.

Какой вид поликарбоната лучше использовать для строительства теплиц? Зависит от режима эксплуатации теплицы. Если она будет отапливаемой, нужен сотовый. Если это вариант исключительно на теплое время года, больше подойдет рифленый (или монолитный). Монолитный тоже неплох, но рифленый имеет большую жесткость.

Для теплиц, которые планируется использовать с ранней весны или на протяжении всей зимы, ставят сотовый поликарбонат.

Выбираем сотовый поликарбонат

Выбрать рифленый или монолитный несложно — ориентируемся по заявленным характеристикам. Важно только чтобы была защита от ультрафиолета. Других подводных камней нет. А вот с сотовым есть множество нюансов. Надо обратить внимание на следующее:

• Толщину наружных слоев и их количество. Листы должны быть одинаковой толщины без наплывов и более тонких мест.
• Расположение перемычек и их толщину.

Такие виды сотового поликарбоната могут быть

• Наличие слоя, защищающего от ультрафиолета.

Проще всего проверить качество сотового поликарбоната попытавшись сжать его между пальцами. Если он не продавливается, даже если вы приложите значительные усилия — можно брать. Если сдавливается легко — ищите другой.

Особенности монтажа

По технологии поликарбонат монтируется при помощи стартовых и соединительных профилей. Сначала на каркас устанавливаются профили, в них вставляется лист сотового поликарбоната, который фиксируется к саморезами со специальными пресс-шайбами, которые одновременно защищают место крепления от протечек.

Профили, кроме удержания на месте листов, еще и защищают срезы от попадания в низ пыли, грязи. Система имеет аккуратный вид, хорошо работает, но все составляющие стоят приличных денег.

Эстетика для теплицы — не самое нужное свойство, потому, если надо сэкономить, предпочитают крепить по-простому, без профилей и пресс-шайб. Вот как поступают:

• Края каждого листа замазывают силиконом. Их надо закрыть обязательно, иначе внутри скопиться конденсат, в котором со временем разовьются плесень и грибки, поликарбонат потеряет прозрачность. Так что заделывать края надо тщательно, не оставив возможности для проникновения воздуха и влаги.
• Листы укладывают с нахлестом в несколько сантиметров, сверху прижимают полосой жести. Крепеж устанавливают в «нахлест», через жестяную полосу.

Под шляпки саморезов можно подложить обычные широкие шайбы.

Слой защиты от ультрафиолета при монтаже должен быть обращен наружу. Это важно. В противном случае он не работает.

Это то, что касается непосредственно крепления сотового поликарбоната. Есть еще один момент, который выяснился в процессе эксплуатации теплиц из поликарбоната. Поликарбонат не стоит располагать близко к земле. Желательно чтобы он начинался хотя-бы в полуметре от поверхности.

Почему? Потому что во-первых, он все равно загрязняется и через него почти не проходит свет, так что на общую освещенность он не влияет. Во-вторых, он начинает портиться — чернеть расслаиваться.

Непонятно, что вызывает такую реакцию, но она встречается часто. Так что разрабатывая макет теплицы из поликарбоната своими руками, предусмотрите полуметровые стенки из другого материала — кирпича, строительных блоков. Не важно.

Определяемся с размерами

Чтобы лучше представить себе, как сделать теплицу из профиля своими руками, нужно сначала определиться с размерами. А чтобы не столкнуться с перерасходом материала и большим количеством его отходов, эти размеры желательно соотнести со стандартными габаритами профтрубы и поликарбонатных листов.

На строительных рынках и металлобазах профильная труба продается 6-метровыми хлыстами. В магазинах можно встретить другую длину – 2 или 3 метра. Для самостоятельной транспортировки она удобнее, но из коротких отрезков сложнее собрать арочную конструкцию: возникает необходимость в изготовлении дополнительных стыков.

Если у вас нет проблем с тем, как согнуть профильную трубу в домашних условиях для теплицы, лучше приобретать стандартные хлысты. Из каждого получится арка высотой около 2 метров и с расстоянием между ножками 3 метра. Этого достаточно для размещения внутри двух грядок и центрального прохода.

Если ширину нужно увеличить до 3,6-3,8 м для устройства трех грядок, то высоту придется уменьшать до 1,8-1,9 м, что при высоком росте садовода может создать неудобства.

Казалось бы, длину арки можно без проблем увеличить, приварив нужный отрезок трубы. Но длина листов сотового поликарбоната тоже составляет 6 или 12 метров, и такое увеличение приведет к перерасходу этого недешевого покрытия, необходимости его стыковки и снижению надежности.

Поэтому высоту в таких случаях увеличивают за счет фундамента либо выбирают другую форму теплицы.

Например, высота боковых стенок скатной конструкции для удобства работы должна быть 1,5-2 метра. Эти размеры прекрасно соотносятся с габаритами профтруб и листового материала, которые нарезаются без отходов.

Коротко о главном

Такую задачу, как сварить теплицу из стальных профильных труб, простой не назовешь. Нужен как минимум сварочный аппарат и умение с ним обращаться. Но можно обойтись и без него, если использовать оцинкованные профили, которые соединяются болтами и специальными накладками.

Обычные трубы потребуют дополнительной антикоррозионной обработки. Ещё один необходимый инструмент для создания арочных конструкций – трубогиб.

Но и он не понадобится, если вы выберете теплицу со скатной крышей или используете описанные в статье способы гибки своими руками. Перед началом работы необходимо определиться с размерами сооружения, ориентируясь на стандартные параметры профтрубы и поликарбоната.

Выполнение парника в форме треугольника

Для изготовления формы правильной арки лучше всего вставить трубы при заливке фундамента. Затем на них необходимо сделать надрезы (болгаркой или ножовкой) примерно на 1-2 м длины. После изгиба и вставки дуг их закрепляют в трубах винтами, просверлив насквозь или залив цементом.

Закреплять поликарбонат можно разными способами:

• просверлить сквозные отверстия в пластике и профиле и закрепить винтами (этот способ не очень надежен) – материал может треснуть;
• сделать в листах по две дырки на ширину профиля и закрепить их проволокой, хомутами или скобами.

Вырезают боковые стенки, вставляют двери, окна.

Выполнить дуги можно из ПВХ труб, ведь они отлично гнутся. Но прицепить на них поликарбонат намного труднее. Надо будет крепить его хомутами или через каждые 50-80 см привинтить продольные элементы каркаса.

Выводы

Долговечная и имеет ряд преимуществ пред пленочными и стеклянными теплицами.

Простая в монтаже, при выборе несложной конструкции; можно осуществить изготовление и сборку самостоятельно.

Возможность приобретения комплектации в определённых организациях.
