Печь для бани из металла своими руками: чертежи, фото, видео

Металлических печей для бани в продаже много, но  хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Содержание статьи

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут.  И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

• Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.
  Футеровка — обложить топку изнутри жаропрочным кирпичом

• Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь.
  По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.

  Снаружи закрыть корпус кирпичным экраном

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м

3. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м³, размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания  надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

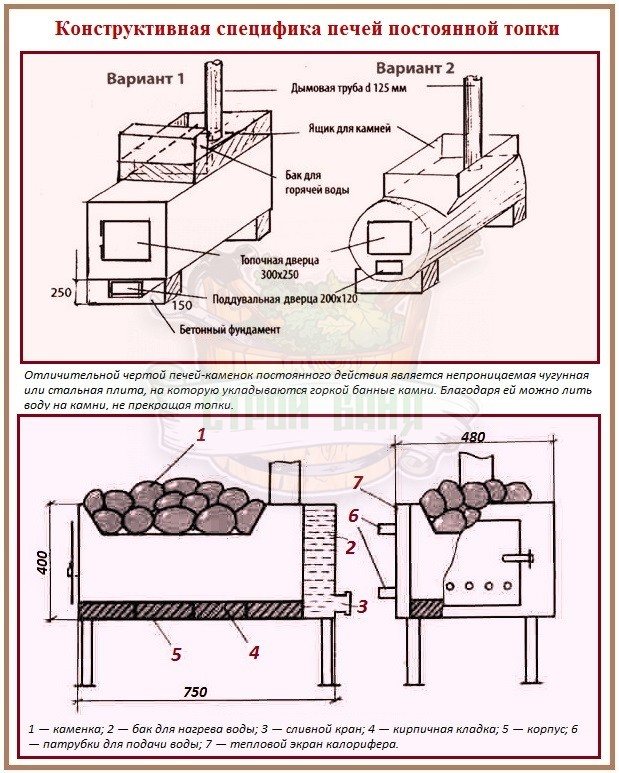

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше.

На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

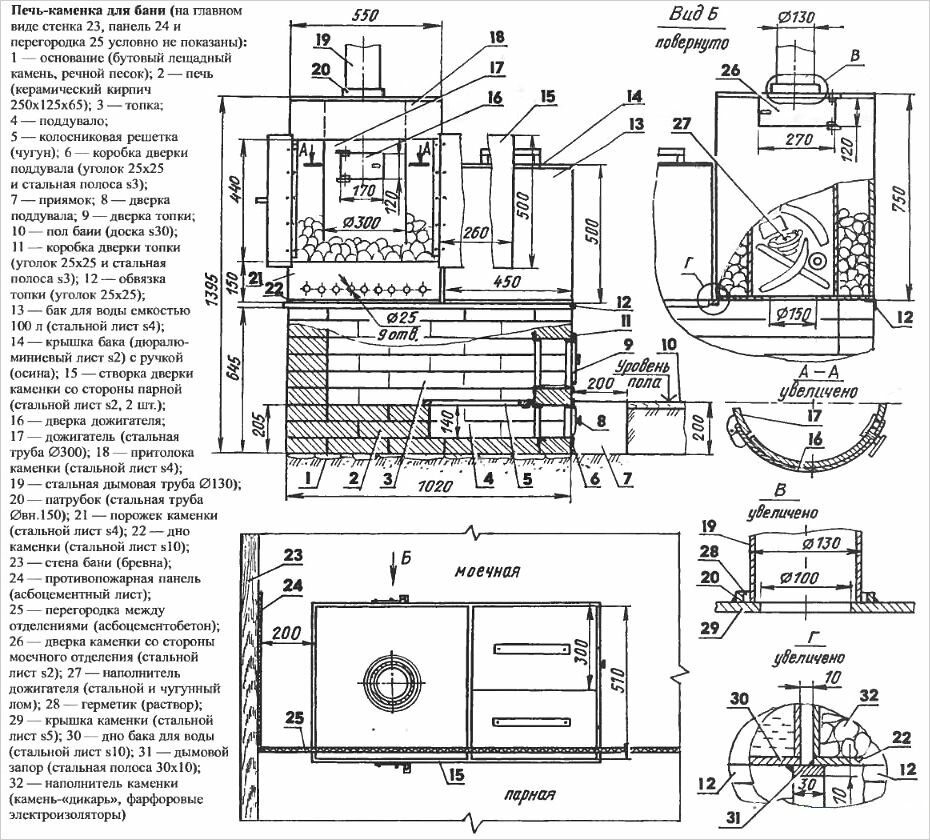

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

Изготовление банной печи из металла своими руками: варианты чертежей, изготовление, монтаж

Многие люди при обустройстве загородного участка наряду с домом возводят и баню. Чтобы она быстро прогревалась, а пар был высокого качества, не обойтись без печи. В эти сооружения устанавливаются специальные печи, отличающиеся от тех, которые размещают в домах. Многие выбирают металлические печи. Они обеспечивают довольно быстрый прогрев помещения и легко устанавливаются.

Если вы строите баню и сделали выбор в пользу металлической печи, то необязательно покупать её. Вы вполне можете построить её своими руками. Технология создания печи своими руками довольно простая, а материалы, применяемые при её сооружении, доступны для каждого.

Металлические печи для бани: конструкция

Многие владельцы устанавливают печи для бани своими руками из металла. Самые простые — буржуйки. Если говорить о конструкции таких печек, то они представляют собой ящик, снабженный дверцей и имеющий трубу. Такие конструкции имеют определенные недостатки. Один из них – невысокая тепловая отдача. Кроме этого при их использовании возникают большие затраты на топливо. Поэтому в современных банях такие печи можно встретить крайне редко.

Если говорить о современных моделях металлических печек для бань, то они являются изделиями, относящимися к высокому классу безопасности. При изготовлении в качестве основного материала используется листовое железо. Обычно применяют металл толщиной не менее 4 мм. В своем оснащении эти печи имеют тепловую камеру, которая используется для каменной засыпки. Большинство моделей имеют возможность для установки дополнительного бака для воды. Его объем может доходить до 70 литров.

При установке металлическая печь для бани своими руками владельцы часто обкладывают конструкцию огнеупорным кирпичом. Это необходимо для обеспечения равномерного прогрева воздуха в помещении и безопасной эксплуатации изделия.

Банные печки могут иметь разную конструкцию, которая изначально должна быть определена чертежом. На основании этого признака выделяют несколько их видов.

• Банные печи закрытой конструкции. Размеры печей для бань такого типа очень компактные , поэтому чаще всего их установку производят в банях семейного типа. В целях повышения показателей теплоемкости при установке таких печей снаружи и внутри их обкладывают красным огнеупорным кирпичом. Металлические скрепы используются для фиксации кирпичей. Решетка для камней устанавливается в средней части печи.
• Банные печи открытой конструкции. Главной их особенностью является наличие бака небольшого объема. Каменка у таких печек открытая. В связи с этим при установке в парном отделении такой печи можно обеспечить быстрый прогрев помещения. Для увеличения теплоемкости печи необходимо накрыть камни оцинкованной крышкой.
• Банные печи комбинированной конструкции. Их главная особенность заключается в наличии топливника, который снабжен двумя задвижками. Также в конструкции присутствует решетка, поддувало и два патрубка. Последние различаются между собой по своему диаметру. У первого его размер составляет 10 см, а другого – 14 см. В них выделяют четыре отверстия, предназначенные для подвода трубы и обводного колена. Для изготовления печей такой конструкции в качестве основного материала используются стальные листы толщиной 5 мм.

Банная печь своими руками: инструкция

Чтобы правильно изготовить печи для бани своими руками, которая будет обеспечивать достаточную теплоотдачу и быстрый прогрев помещений бани, необходимо все выполнять по инструкции. Во время работ следует использовать качественные материалы и применять необходимые инструменты.

Материалы:

• листовая сталь 8 мм;
• металлическая труба. У нее толщина стенок должна быть не менее 10 мм, а величина диаметра — 600 мм;
• пруток — 10 мм;
• колосник;
• щеколды и дверцы для топочной камеры, поддувала и каменки. Если дверцы будут изготавливаться самостоятельно, то необходимо будет приобрести только щеколды;
• труба длиной 2 метра. Из них 90 см пойдут для топочной камеры, 60 см — для бака, а оставшиеся 50 см будут использоваться для изготовления второстепенных деталей;
• из инструментов при проведении работ потребуются сварочные аппараты и болгарка.

Этапы работ по изготовлению железной печи для бани

Все начинается с того, что берут отрезок трубы, в котором вырезают поддувало. Отверстие должно иметь размер 50 х 200 мм. Далее над отверстием с внутренней стороны трубы необходимо приварить крепление для колосника. Чтобы сделать его, необходимо взять металлическую пластину с проушинами. Колосник можно приобрести в любом строительном магазине.

После этого можно переходить к изготовлению топки. Для этого следует сделать отверстие размером 250 х 200 см. Сверху выполняется приваривание, посредством которого будет выполняться закрепление прутков каменки. Вместо них можно использовать колосниковые решетки, применяемые в печках круглой формы. Приобрести их также можно без проблем в любом магазине.

Когда эта работа выполнена, проделывают отверстие с противоположной стороны каменки. В него при эксплуатации печки будет заливаться вода. После этого выполняют заполнение каменку камнями. В качестве материала можно использовать диабаз или талькохлорит. Не следует применять для заполнения каменки гранит и другие слюдосодержащие камни.

После этого необходимо проделать отверстие в крышке, предназначенной для печки. Она будет использоваться для установки дымоходной трубы. Когда отверстие сделано, выполняют установку трубы. Хотя на этом монтаж печи для бани своими руками и можно считать завершенным, тем не менее, специалисты рекомендуют выполнять установку бака для воды.

Необходимо приварить к каменке оставшийся кусок трубы. На его нижнюю часть вваривают кран для воды. При использовании печки дым, проходя по трубе, будет постепенно нагревать её, при этом закипание воды будет исключено.

В завершение работ необходимо изготовить крышку, которой будет закрываться нагревательный бак. Она должна быть сделана в соответствии с диаметром, используемым в конструкции печки трубы. Готовая крышка разрезается пополам. Далее в первой половине необходимо вырезать отверстие под дымоход. После этого необходимо приварить его к баку. Вторую половину необходимо оснастить ручкой и петлями. Благодаря этому при эксплуатации печки она будет съемной, её легко можно будет открыть.

Форма железной печи для бани

Многим может показаться, что форма печки является несущественным параметром. Однако это не так. Ведь именно от неё зависит производительность печки. А кроме этого правильно подобранная форма обеспечивает удобство эксплуатации конструкции. Если говорить о наиболее распространенных формах печей, то выделим следующие:

• цилиндрические;
• горизонтальные;
• фигурные;
• прямоугольные.

Наибольшее удобство при использовании обеспечивают агрегаты прямоугольной формы. Комфорт обеспечивается наличием углов в конструкции таких печек. Они при эксплуатации печки никогда не раскаляются докрасна. С этим связано распространенное мнение, что именно такой каркас сохраняет форму в течение длительного времени. Кроме этого, форма печки влияет на равномерность прогрева, поскольку максимальный разогрев одного элемента приводит к уменьшению нагрева расположенной рядом с печью стены. А это положительно влияет на равномерный прогрев всего помещения и обеспечения баланса тепловых потоков.

При правильном разогреве конструкция может служить долго, поскольку она в этом случае будет иметь высокую механическую устойчивость. Обратив внимание на существующие формы печек, это нетрудно заметить. Менее устойчивыми к нагреву являются банные печки круглой и цилиндрической формы. По этой причине при изготовлении их стенки делают плотными и усиленными. А вот прямоугольная печь более устойчива к нагреву по той причине, что у нее углы всегда холодные. Однако следует знать, что в процессе длительной эксплуатации таким печкам потери формы тоже не избежать.

Установка печи в бане: важные моменты

Оптимально, если об установке банной печки владелец позаботился уже на этапе строительства сооружения. В этом случае процесс монтажа конструкции станет более простой задачей. На месте расположения печки закладывается мелкозаглубленный фундамент. После этого выполняется укладка на него двойного ряда кирпичей, а потом на них устанавливается печь. Чтобы сделать сооружение пожаробезопасным, необходимо при установке придерживаться определенных правил. Они сводятся к следующему:

• расстояние от печки из металла до стены должно быть не меньше одного метра. Помимо этого для специальной защиты поверхности дома от возгорания специалисты рекомендуют близко расположенные к изделию стены обернуть фольгой, дополненную слоем теплоизоляционного материала. Это исключит перегрев дерева и его возгорание;
• при установке печи из металла необходимо подумать и об изоляции дымохода. Специалисты рекомендуют использовать так называемые сэндвич трубы. Их особенность состоит в том, что между внешним и внутренним корпусом имеется прослойка из теплоизоляционного материала. Если конструкция печи предполагает вывод по трубе продуктов сгорания, то потолочно-проходной узел необходимо оборудовать в месте стыка потолка и трубы;
• обкладка печи кирпичом. В этом случае будет обеспечена дополнительная безопасность эксплуатации печки, и она приобретет более эстетичный вид. Если печь из металла расположена близко к стене, то создание кладки из кирпича – обязательное условие.

Заключение

Печь – главный элемент любой бани. Если печь подобрана правильно, то будет обеспечен быстрый прогрев сооружения, а создаваемый пар будет качественным.

Необязательно покупать печь в магазине, ведь можно изготовить её своими руками. Материалы, используемые для ее изготовления, вполне доступные, поэтому с изготовлением металлической печи для бани не возникнет сложностей. Инструменты тоже требуются самые простые. Приложив определенные усилия, у вас появится полноценная банная печь, которая сделает приём парных процедур в бане приятным занятием.

Самодельные металлические банные печи

Оцените статью: Поделитесь с друзьями!

Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

1. Банная печь из металла: актуальность темы
2. Современные металлические печи: особенности конструкции
3. Разновидности банных печей из металла
4. Банные печи из металла: преимущества и недостатки
5. Форма банной печи: на что обратить внимание?
6. Изготовление металлической печи для бани: поиск возможных вариантов
7. Изготовление металлической печи своими руками: пошаговая инструкция
8. Установка банной печи: на что обратить внимание?



Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара. В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров. Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

• Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
• Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый  прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
• Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

• Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
• Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
• Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

• Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
• Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
• Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
• Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

• Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
• Неспособность отапливать большие помещения;
• Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
• В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты

• Листовая сталь толщиной от 8 мм;
• Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
• Пруток, толщина которого составляет 10 мм;
• Колосник;
• Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
• Водный кран;
• Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
• Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

• Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
• Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

• Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
• Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности  внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

чертежи с размерами, фото банной железной печки, как сварить металлическую конструкцию

Отопительные печи для бани, изготовленные из металла, давно получили широкое распространение благодаря своим особенным качествам.

Такие приборы практически ничем не уступают традиционным устройствам из кирпича, даже отличаются более высоким КПД и скоростью нагрева.

Их компактность, простота в эксплуатации, невысокая стоимость становятся неоспоримыми плюсами для владельцев загородных участков.

Многие слесарные мастерские предлагают услуги по изготовлению металлических печей по индивидуальному проекту заказчика. Это дает возможность получить прибор, рассчитанный на работу с учетом конкретных факторов и обладающий совокупностью требуемых функций.

Сделать дровяную металлическую печь своими руками несложно, особенно если имеется опыт работы со сваркой.

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

• Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

• Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
• Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
• Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
• Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Вам также будет интересно:

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют.

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

• площадь помещения — от нее зависят габариты устройства;
• наличие желаемых функций — нагрев воздуха, воды;
• присутствие каменки открытого или закрытого типа;
• теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка с отрезным диском по железу;
• емкость для замешивания раствора;
• печной молоток-кирка;
• мастерок;
• правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

• несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
• недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
• неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером.

Фото готовых устройств из железа

Фото 3. Печь для бани, сделанная своими руками. Выполнена по вертикальной схеме, дополнительно оснащена баком для воды.

Фото 4. Печка для бани, изготовленная из металла, с выносной топкой. Также имеет бак для нагрева воды.

Фото 5. Горизонтальная металлическая печка для бани. Находится на кирпичном постаменте, что предотвращает возгорание окружающих поверхностей.

Полезное видео

Посмотрите видео, в котором демонстрируются все этапы процесса изготовления железной печи для бани.

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид. Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.

железные печи для бани своими руками, размеры конструкции, схема металлической самодельной печки, изготовление

Содержание:

Сейчас баня стала не только местом, где можно помыться, здесь посетители получают оздоровительные процедуры, исцеляющие тело и душу. Часто любители попариться в собственной банной постройке предпочитают своими руками собрать отопительный агрегат для нее. Для этого им могут понадобиться чертежи печки для бани.

Использование банных печей из металла

Уже на протяжении многих лет металлические печи составляют конкуренцию традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

• нагрев в течение короткого времени;
• доступная стоимость;
• высокая теплопроводность;
• нет необходимости возводить высокопрочный фундамент;
• несложный процесс установки.

Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

Конструкционные особенности современных металлических печей

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: «Как уложить камни в банную печь правильно, какие камни лучше использовать»). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создавать особо прочный фундамент под печь достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

Устройство печей из металла

Если внимательно рассмотреть чертежи банных печей из металла с размерами, то их по конструкционному решению можно разделить на несколько разновидностей:

1. Агрегаты закрытого типа. Компактные размеры этих печей позволяют устанавливать их в небольших по площади банных постройках, которыми пользуются члены семьи. Чтобы повысить теплоемкость, конструкции с наружной стороны и изнутри выкладывают огнеупорным кирпичом, применяя металлических скреп. В их средней части помещают решетку для камней. Читайте также: «Какие конструкции печей для бани бывают, какие лучше подойдут».
2. Агрегаты открытого типа. Они отличаются наличием бака для воды, имеющего небольшой объем. У них есть открытая каменка. При установке их в бане обеспечивается быстрый прогрев парилки. Для увеличения теплоемкости такого отопительного прибора, камни в печи нужно накрыть крышкой из оцинкованного металла.
3. Комбинированные агрегаты. Если посмотреть на чертеж печки для бани из металла такой конструкции, то можно увидеть, что она имеет топливник и две задвижки, поддувало, решетку, два патрубка диаметром 10 и 14 сантиметров и 4 отверстия, предназначенных для трубы и обводного колена. Чтобы их изготовить, используют стальные листы толщиной 3-5 миллиметров.

Виды топлива и типы печей

Приборы для бань отличаются по виду топлива, применяемого для их функционирования:

1. Дровяные агрегаты. Появились раньше других типов металлических печей. Им для выделения тепловой энергии требуется немалое количество дров, а также они нуждаются в уходе постоянно. Обычно ими предпочитают пользоваться те посетители бань, которые могут подождать, пока помещение прогреется и потом не спеша наслаждаются ароматным паром и теплом, идущим от натуральной древесины.
2. Электрические приборы. В данном случае схема банной печи из металла состоит из нескольких основных узлов: корпуса, оснащенного ТЭНом, и особых теплоизоляционных элементов.
3. Газовые агрегаты из металла. По праву считаются наиболее современными и надежными в эксплуатации конструкциями, их оснащают термостатом для регулировки мощности. Безопасность газовых приборов обеспечивает предохранительное устройство, моментально срабатывающее при отключении или снижении подачи газа.

Преимущества и недостатки печек из металла

Чтобы разобраться с характеристиками металлических агрегатов, нужно проанализировать их преимущества перед стационарно устанавливаемыми кирпичными конструкциями.

В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек. Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.

Существует два основных конструкционных решения агрегатов из металла:

1. Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.
2. Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

1. Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
2. Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
3. Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.

Нельзя не отметить недостатки металлических отопительных конструкций:

1. Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
2. Невозможность отапливать большие по площади помещения.
3. Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.
4. Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

Значение формы банной печи

Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации. Как показывает практика, повышенным спросом пользуются печи, имеющие цилиндрическую форму и фигурную или горизонтальную конструкцию.

Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.

Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

Разновидности металлических печей

Одним из простых способов создания агрегата считается изготовление печи-каменки, когда используют железную бочку. Для этого у нее убирают днище и снимают крышку, в результате чего получается заготовка цилиндрической формы. Половину имеющегося цилиндра наполняют кирпичами, которые помещают на ребро. На них потом устанавливают колосниковую решетку. Читайте также: «Какую сделать печь для бани своими руками – виды и способы изготовления».

Образовавшееся пустое пространство засыпают на две трети камнями, затем монтируют дымоход. В завершение работы самодельная печь для бани из металла должна накрываться крышкой. Но даже с учетом простоты изготовления подобный вариант агрегата является в использовании одним из самых неудобных.

Если банная постройка имеет небольшую площадь, можно установить в ней печь-каменку компактного размера, применив для ее изготовления листовую сталь. Внутреннюю поверхность прибора выкладывают кирпичами. Размеры такого банного агрегата из металла будут небольшими, и при этом соответствовать отапливаемой площади.

Нужно только выложить стенки топочного отделения в полкирпича, а дымохода — в четверть кирпича. Такой отопительный агрегат отличается простотой и удобной эксплуатацией. Для его функционирования не требуется много топлива, а прогревается он достаточно быстро.

Имеется еще один способ, как можно устроить печь-каменку, но без использования кирпичей. Этот вариант не только прост в реализации, но и является недорогим. При этом печка обладает эстетичным внешним видом. Такая отопительная конструкция без проблем обогреет предбанник, моечную и парилку.

Самостоятельное конструирование металлической печи

Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Чтобы сделать печь для бани из трубы, сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

Нужно иметь в своем распоряжении:

• лист стали толщиной не менее 8 миллиметров;
• колосник;
• металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;
• 10-миллиметровый пруток;
• дверцы и щеколды для обустройства поддувала, каменки и топки;
• водный кран;
• примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.

Из инструментов надо подготовить сварочный аппарат и болгарку.

Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

Этап 6. В завершение для нагревательного бака изготавливают крышку. Ее делают в соответствии с сечением трубы и разрезают пополам. В первой части для дымоходной трубы делают отверстие и потом приваривают ее к баку. Вторую половину оснащают петлями и ручкой и поэтому свободную часть крышки можно при необходимости снимать. Читайте также: «Как сделать печь для бани своими руками – подробности от мастера».

Особенности процесса установки банного агрегата

Об установке печи в бане следует позаботиться во время возведения здания. В месте ее будущего обустройства нужно заложить фундамент, вид которого зависит от выбора отопительной конструкции. Потом на основание укладывают два ряда кирпичей и только потом устанавливают печь.

С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:

1. Расстояние между стеной и печью должно составлять не менее 100 сантиметров.
2. Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.
3. Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой.
4. Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.

Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.

Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.

Следует отметить, что изготовление отопительного агрегата из металла нельзя назвать слишком сложным процессом. Чтобы правильно выполнить сборку и последующую установку, до начала работы желательно найти и просмотреть примерные чертежи железных печей для бани своими руками и выбрать наиболее подходящий вариант.

Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата.

Самодельные металлические печи для бани: схемы и чертежи

Строительство печи всегда требует аккуратности и соблюдения всех технологических требований. Особенно это касается конструкции для бани, так как печка считается ее самой главной деталью.

Основные задачи самодельной металлической печи это нагревать воду и воздух.
Каменка печи может быть:

• закрытой;
• открытой.

Безусловно, в закрытой конструкции тепло сохраняется намного дольше. Однако чтобы достичь нужной температуры в парилке, потребуется больше топлива и времени.
Для нечастого посещения, профессионалы советуют устанавливать в баню закрытую каменку.

Парилка намного быстрее нагревается в каменке открытого типа. Однако если плеснуть на камни воду, она начинает быстро охлаждаться.

В парилке всегда располагают цельные камни, с округленными боками.

Чем отличается металлическая печь для бани от печи в сауне

Главным отличием можно назвать температуру парения. В сауне она может достигать 85 градусов, а иногда намного больше. Такая температура не допускает большой влажности. Человек может получить сильный ожог.

Поэтому в сауне всегда поддерживается влажность не больше 5–15%.

В обычной русской парной, значение температуры находится в диапазоне 55–65 градусов. Очень редко она может достичь 70 градусов. Для этой температуры специально поднимают значение влажности. Она находится в пределах 50–60%.

Чтобы решить такие задачи, нужен соответствующий подход к строительству печи. Для установки в сауне необходимо, чтобы корпус печи, как можно больше соприкасался с окружающей атмосферой. Воздушные потоки должны двигаться с большой скоростью вдоль стенок.

Главной задачей считается создание быстрого нагрева парилки до нужной температуры. В самой сауне обычно устанавливается небольшая каменка открытого типа, монтируемая над топкой.

Прогрев камней в подобной печи достигает только 200–250 градусов. Окружающий воздух забирает очень много тепла. Такая каменка может создать только небольшое количество пара. Для сауны этого вполне достаточно. Один ковш воды даст 15% влажность. Человек не сможет вытерпеть ее большее значение.

Задача обычной русской парной совершенно другая. Главное чтобы было много пара. Очень важно добиться его определенного состояния. Он должен иметь вид мелких капель. Такой пар получил название «сухого». Он отличается высокой температурой, примерно 130–150 градусов. Человек, попав в подобные условия, чувствует мощный прилив сил. Чтобы получить такой пар нужно раскалить камни выше 500 градусов. Для этого их опускают глубоко внутрь топки, с установленной закрытой каменкой. Все описанные выше отличия, нужно обязательно учитывать при строительстве печи.

Габариты каменки

Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.

Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом.
Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.

Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.

Где нужно устанавливать контейнер для камней

Уже давно известно, что температура достигает своего максимума в верхнем отделе, около задней стенки. Именно здесь лучше всего установить такую емкость. Свод топки будет испытывать меньшие термические нагрузки, камни будут хорошо нагреваться.
Каменка требует постоянного обслуживания. Внутрь обязательно должна проникать вода. Люк, предназначенный для обслуживания, должен находиться в месте, откуда можно достать самый дальний его край.

Вода должна подаваться вглубь каменки, при этом человек не должен получить ожог.
В каменку вставляется одна или несколько трубок, которые полностью охватывают всю емкость. В каждую трубку, обложенную камнями, вставляют воронку. Когда в трубку подается вода, она начинает быстро покрывать поверхность камней, происходит ее стремительное испарение.

Технология изготовления

Таких конструкций очень много. Каждая из них имеет свои особенности и отличается принципом работы. Однако существуют в таких печах и одинаковые детали, работающие на одном и том же принципе.

Топка

Самой первой изготавливается топка. Габариты определяются индивидуально. Опытные мастера рекомендуют, если ширина достигает 50 см, создавать аналогичную высоту. Самодельная печь для бани должна предусматривать применение готовых металлических деталей таких как решетки и дверцы.

Надо сказать, что лучше использовать именно стальные детали, так как чугунные изделия отличаются своей фиксацией.

В стандартном проекте металлической печи, закладывается топка, имеющая две секции. Первая предназначена для сжигания топлива. Во второй будет собираться зола. Поэтому их отделяют решеткой, устанавливают отдельные дверки.

Очень часто, окно секции, в которой собирается зола, используется для увеличения тяги, требуемой для создания нормального горения.

Если в проекте металлической банной печи, показана установка каменки, верхний отдел топки также должен быть изготовлен из решетки.

Важно! Чтобы построить печь, лучше взять толстый листовой металл. Конструкция будет устойчивой, ее не поведет от сильного нагрева. Она будет выделять намного больше тепла.

Проект самодельной металлической банной печи

Эта конструкция разрабатывалась для парной, с габаритами 2х3х2,3 м. Для сварки применялся 3 мм листовой металл.

Чтобы улучшить горение, было специально спроектировано подключение еще одного воздуховода, идущего снаружи. Другим технологическим решением стали ребра жесткости. Эти уголки привариваются по бокам, к верхнему отделу топки. Когда будет происходить сильный нагрев, металл не начнет выгибаться.

Другая схема показывает металлическую печь, где подача воздуха осуществляется в верхний отдел топки. Эти конструкции получили название «дожигатели».



К задней стенке приварена металлическая пластина. Между приваренной пластиной и стеной образуется щель. В нее вставляются трубки, через которые происходит подача воздуха, находящегося под колосниками.

Такое простое устройство помогает справиться с двумя проблемами.
Прежде всего, происходит интенсивное охлаждение задней стенки и защита ее от прогорания.

Вторым положительным моментом, считается подача уже разогретого воздуха. В этой области находятся очень горячие дымовые газы. Примерно 80% из них считаются горючими. При соединении этих газов с горячим воздухом, происходит воспламенение горючих веществ.

Температура верхнего отдела топки намного увеличивается. Камни нагреваются до очень высокой температуры. Причем если для этого пользоваться сухими дровами, то их понадобится намного меньше.

Большинство печей длительного горения работают именно на таком принципе. Для банных печей этот способ стали применять несколько лет назад.

Точно такая же модель, не имеющая дожига, имеет несколько другой формат. На чертеже отсутствуют габариты, зато намного проще понять, какие нужны пропорции и как расположены различные детали.

Объем топки, достигает 130% от общего объема каменки. Такое соотношение гарантирует нормальную работу.

Труба дымохода немного смещена назад. Правда такая технология отличается своими недостатками. Возможно появление некоторых проблем, когда будет проводиться монтаж дымохода. Трубу может не пропустить потолочная балка. Придется его изгибать, а это уже нехорошо. Поэтому заранее нужно предусмотреть такую ситуацию, и найти оптимальный путь прокладки дымохода.

Любители бани часто спорят, хорошо или плохо устанавливать в парилке емкость, в которой будет нагреваться вода.

По мнению одних, влажность можно регулировать открыванием крышки бака.
Другие называют такой пар «тяжелым». Они устанавливают емкость в моечном отделе. Нагрев воды происходит при помощи теплообменника, который соединен с баком.

Металлическая печь, оборудованная водяным баком

Такая конструкция превосходно работает. «Искрогаситель» увеличивает путь движения дымовых газов. Они намного дольше находятся в топке, улучшается прогрев стенок. Вместо бака можно положить камни.

Достаточно интересно выглядит вариант, когда бак устанавливается в задней области печки.

Дымоход сдвигается назад. Он проходит прямо через бак. Так как высота бака достаточно большая, повышается эффективность тепло съема. Вызывает интерес и устройство каменки. Ее габариты не имеют больших значений, однако для небольшой парилки этого вполне достаточно.

Вызывает неудобство процесс закрывания крышкой. Его можно делать только с определенной стороны. Очень тяжело закрыть крышку, когда была подана вода в каменку. Плюсом можно назвать удобство обслуживания.

Изготавливаем печь в сауну

Основной задачей таких отопительных приборов считается скорость получения требуемой температуры, а также возможность постоянной её поддержки. Самым простым решением считается установка вентилятора. Благодаря обдуву стенок, будет повышаться температура.

Аналогичной функцией обладает кожух-конвектор. Другими словами, это корпус, завернутый в оболочку. Между топкой и кожухом возникает зазор, примерно 1,5–2 см. Снизу в щель засасывается воздух.

Он движется вдоль стенок, и начинает нагреваться, попутно охлаждая стенки. Затем он начинает подниматься. По всей площади парилки начинает разноситься мягкое тепло.
Если для корпуса печи был использован толстый металл, разрешается кожух изготавливать из более тонкого листа. Он не будет сильно нагреваться, поэтому прогорание стенок исключается. Если каменка будет располагаться вверху, прямо над топкой (смотри фото), в корпусе делается отверстие, чтобы происходило вентилирование каменки. Часть потока воздуха, поднимающегося вдоль стенок, начнет попадать прямо в каменку. Уложенные камни получат дополнительный обдув и нагреются еще больше. Данная каменка получила название «вентилируемая». Ею очень хорошо пользоваться в суховоздушных саунах.

Схемы и эскизы

Для сауны конструкция печей намного проще. Требуется наличие нормальной топки, чтобы можно было пользоваться большими поленьями. К топке, сверху привариваются стенки каменки с объемом 20–25 литров. Можно, конечно, изменять габаритные размеры, но никаких особых хитростей в этом нет.

Не стоит устанавливать в парной сауны, емкость для разогрева воды. Будет очень сложно контролировать влажность. Если температура поднимется очень высоко, можно получить ожог.

На фотографии показаны варианты такой установки бака.

Еще одной разновидностью каменки, считается ее установка внутри топки. Ее можно закрывать крышкой. Сухое парение достигается при открытой крышке. После закрытия каменки, можно получить много пара.

Похожие статьи:

Банная печь из металла своими руками: чертежи + фото

Хорошая банька в своем доме давно стала проверенным средством сохранять здоровье, снимать напряжение и накопленную усталость. В домашних условиях выгодно и удобно использовать банную печь с электронагревом. В доме на природе или на даче лучшим вариантом признана банная печь из металла, работающая на твердом топливе. Сегодня банные печи из металла легко купить, заказать в слесарной мастерской практически на любой вкус, любое топливо и мощность нагрева. Но при наличии смекалки, инструмента и подходящего материала проще и дешевле изготовить банную печь из металла своими руками.

Преимущества такой банной металлической печи неоспоримы:

• Есть возможность «вписать» печь в банное помещение по собственным представлениям об удобстве;
• Малый вес и прочная конструкция банной печи позволяют легко транспортировать даже в собственном автомобиле;
• Конструкция печи позволяет достаточно просто вносить изменения и усовершенствования с минимальными затратами труда и материалов.

Приступая к изготовлению банной печи, стоит определить ее расположение в парной, основные геометрические параметры, исходя из потребностей в нагреве. Чертежи наиболее удачных банных печей из металла можно скачать в интернете, при необходимости сделать свои поправки. Выбирают печь, прежде всего, исходя из удобства использования печью, мощность нагрева принимаем – 1 кг дров на 1 м³ помещения парилки.

Один из наиболее удачных вариантов печки

Для изготовления банной печи не потребуются специальные марки металла, используются доступные сорта листового металла и трубы. Благодаря продуманности конструкции приведенный вариант банной печи из металла реально собрать своими руками, изучив чертежи. Изготовленная по размерам на приведенном чертеже, печь из металла легко прогревает помещение парилки в 15 кубов.

Банная печь разделена на несколько секций, расположенных в одном корпусе – отрезке трубы диаметром 500мм и длиной 1300-1350мм:

• Топочная камера, объемом загрузки до 10 кг дров, находится в нижней части корпуса.
• Каменка, имеющая отдельное отверстие для закладки парного камня и набрызгивания воды.
• Бак с подогреваемой водой. Нагрев происходит через стенку трубы дымохода. Благодаря съемной верхней крышке достаточно просто чистить и обслуживать емкость. Воду можно забирать как через верх, так и используя дополнительный штуцер или кран, вмонтированный в стенку бака.

Кроме основных секций, в конструкции печи использована разделительная камера между каменкой и водяным баком. В этой полости будет интенсивно накапливаться сажа, поэтому через специальное окно, закрытое накладкой, следует периодически ее удалять.

Прежде чем начинать постройку печи, убедитесь в прочности трубной заготовки, отсутствии трещин или локальной деформации металла.

До начала раскройки трубы под банную печь предварительно удалим слой ржавчины и окислов, присутствующих на поверхности металла, с помощью ручного пескоструйного аппарата или щетки для чистки металла. Использовать химические составы на основе фосфорной кислоты не рекомендуется.

Для изготовления банной печки нам будет необходимо:

1. Сварочное оборудование и материалы,
2. Лист металла толщиной 5мм и размерами 60х350см,
3. Фурнитура для изготовления навесов дверок, штуцер или отвод для горячей воды,
4. Металлические трубы для выведения газов из топки диаметром 108мм — отрезок в 100см, трубы обогрева каменки диаметром 60мм – четыре отрезка.

Учитывая тот факт, что максимальную опасность для человека представляет угроза отравления угарными газами, разработчиками данной конструкции банной печки были предприняты меры для уменьшения количества сварных швов в топочной части

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством.

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

• Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
• Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища.

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Декоративная отделка

Современные лакокрасочные материалы позволяют защитить даже сильно нагреваемые части печи из металла. Высокая влажность и горячий воздух неизбежно приведут к интенсивному ржавлению поверхности металла, даже закрытой теплоизоляцией или облицованной кирпичом.

Наиболее оптимальным вариантом для обработки поверхности металла будут кремнийорганические краски, выдерживающие нагрев до 250^оС. Для стенок топочной секции лучше применить специальные порошковые краски из термореагирующих составов или на основе порошкового алюминия. Испытать стойкость защитного покрытия лучше на отдельных обрезках металла. Поверхность металла банной печи обезжиривается и покрывается в несколько слоев с промежуточным прогревом конструкции.

Установка банной печи из металла

Наиболее предпочтительным вариантом считается установка печи из металла, с выходом загрузочного окна топки и поддувала в помещение предбанника. Для этого к корпусу могут быть добавлены специальные загрузочные короба.

Некоторое усложнение конструкции с лихвой компенсируется преимуществами:

• Протапливать печь и прогревать баню удобнее из предбанника;
• Помещение предбанника будет достаточно прогрето, что тоже добавляет комфорта и удобства пользования баней;
• При неправильной работе печи или проблемах с дымоходом угарные газы не попадут в помещение парилки.

Для установки банной печи из металла необходимо вблизи от корпуса выполнить облицовку стен несгораемыми материалами, допускается применение легкосъемного кожуха — теплоизолятора, закрывающего стенки топочной секции печи. Такое устройство предохранит от ожогов и поможет регулировать температуру в парилке без вмешательства в работу печки. Аналогично следует поступить с трубой дымохода.

Банная печь из металла должна устанавливаться на фундамент, лучше с термостойкой изоляцией и металлической основой.

Банная печь — каменка своими руками — как сделать: фото и чертежи | Своими руками

Главное в бане — печь, спорить особо не о чем, ведь с хорошей печкой так или иначе можно застрять даже в избе.

Если вам не подходит построенная собственная баня, магазинные печи (а они априори не подходят большинству ценителей и ценителей паровой бани), то печь-каменку придется изготовить самостоятельно.

Я представил свою духовку (фото 1, 2) из ​​черного листового металла, соединенную электросваркой в ​​единую конструкцию, имеющую открытую печь и водяную рубашку.

Собственно, появление водяной рубашки в традиционной банной печи связано с тем, что люди стали предпочитать греться в сауне, а мыться под душем. Такие «нерусские» привычки свойственны выходцам из городов-мегаполисов. В России моют традиционные паровые бани, которые мыли из ванн или в соседнем пруду.

Разработанная мной модульная конструкция печи состоит из топки с дверцей, решетками и ящиком для золы, котла и печи (рис.1).

Котел образован водяной рубашкой. Его высота формировалась из высоты топки и части дымохода.

Вверху у котла есть выступ (фото 3), который омывается горячими газами и служит закручивающим потоком зуба.

Все рассчитано на использование в качестве топлива обычных сосновых дров. Верхние и нижние выходные патрубки котла позволяют установить его в любом углу бани, в зависимости от планировки парилки.

---

Читайте также: Печь для бани (двуколка) своими руками

---

Пополнение котла может осуществляться из бака, подвешенного на стене, или с помощью циркуляционного насоса из бака, установленного на полу.

Особенностью печи (см. Разрез ФГ на рис. 1 и фото 4) является вырезанный дымоход, приваренный к плите основания печи. В кожухе для камней (фото 5) по периметру необходимо просверлить отверстия для циркуляции воздуха.

Дверца собственной конструкции (фото 6) хороша тем, что позволяет регулировать зазоры с корпусом печи. Хорошо, что проем 250х250 мм позволяет положить в топку любое неповоротливое полено. Также можно установить выбранную на рынке чугунную дверцу, согласовав с ней размеры горловины топки в передней стенке котла.

Колосниковая решетка (рис. 3) просто устанавливается на дно топки и зажимается по периметру глино-песчаной и кирпичной крошкой.

Преимущества такой конструкции топки в том, что она никогда не будет перегреваться под ней, а угольное тепло будет отдаваться печи и водогрейному котлу до тех пор, пока топливо не сгорит.

Поскольку противопожарные решетки разрушены, их можно легко отремонтировать в любой момент. Также можно использовать купленную чугунную решетку, приварив под нее опорный ящик.

В зольном ящике накапливается зола из топки, и, так легко вытащенная из топки, она обеспечивает подачу необходимого количества воздуха под решетку, а затем — в топку, в зону горения. Вместо зольника можно использовать купленную чугунную дверку-дверку, встроив ее в дно печи.

Духовой агрегат устанавливается в парилке сауны и с помощью термостойких шлангов соединяется с навесным баком для горячей воды или за его большой счет — с напольным баком для воды.

В этом случае необходимо дополнить водопровод циркуляционным насосом, а бак большой емкости изолировать пенофолом и утеплить пазогребневой доской.

---

Читайте также: Русская печь своими руками — заказы и чертежи, фото

---

Дымоход проходит прямо через потолок и крышу над коньком крыши. В проходе по деревянному настилу используется «бутерброд» — платье из оцинкованного металла и минеральной ваты.Нет дымовой заслонки, и это лучшая защита от дыма.

Чертежи конструкции своей банной печи представляю как пример одного из множества возможных вариантов обустройства паровой сауны.

Самодельная металлическая печь для бани — фото и чертежи

Печь — каменка для сауны металлическая — чертежи

Чертеж 1. Конструкция печи:

1 — водогрейный котел; 2 — подогреватель; 3 — топочная дверца; 4 — решетка; 5 — зольник; 6 — зольник; 7 — измельчитель в горловине дымохода.

Чертеж 2. Размещение духового шкафа и емкости для воды в бане:
1 — плита-каменка с водогрейной рубашкой; 2 — дымовая труба из нержавеющей стали 115 мм; 3 — дымоходная резка; 4 — негорючее покрытие стен; 5 — сливной кран; 6 — бак для горячей воды; 7 — кран горячей воды; 8 — термостойкие трубы; 9 — перегородка; 10 — скамейка для тазика.

Рисунок 3. Барьер : 1 — уголок; 2 — арматура; 3 — боковая стенка; 4 — задняя стенка.

Печь для бани с пучками — фото к артикулу

Автор А.Матвейчук (замечательный мастер — все его идеи и работы чрезвычайно эффективны и вполне доступны большинству домашних мастеров)

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

27 безумно крутых поделок с ракетной печью для приготовления пищи на дровах

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Ракетные печи — это не ракетостроение, но все же есть наука о том, как они работают. К счастью, они не требуют сложной механики, и они, конечно же, не зависят от газа или электричества, чтобы приготовить вам вкусную еду и утолить голод.

Итак, что такое ракетная печь и как она работает? Ракетная печь работает в основном на дровах. Создавая простой экзоскелет для печи, вы вставляете кусок дерева для сжигания в камеру сгорания и позволяете пламени и дыму подниматься через дымоход, который является вертикальным и изолированным. Благодаря этому сгорание завершится даже до того, как огонь достигнет верхней зоны готовки.

Ракетные печи не только просты в механике, но и чрезвычайно удобны для жизни путешественника, поскольку обычно имеют небольшой размер и удобство переноски.И да, они тоже дешевы по карману. Фактически, вы можете сделать их самостоятельно в той форме, которую считаете лучшей. Ракетные печи можно создавать из лома и вторсырья. Также они используются для отопления домов или небольших помещений. Если у вас есть приличное представление о том, как ее сделать, вы можете построить ракетную печь и в чрезвычайных ситуациях, не требуя подробного списка материалов.

Чтобы помочь вам с процессом, вот несколько простых схем, которые можно сделать своими руками.

Если вы нашли приведенные ниже планы ракетной печи интересными, мы приглашаем вас ознакомиться с различными другими бесплатными планами деревообработки, мы подготовили списки, которые покажут вам, как построить крошечный домик, утиный домик, стойку для оленей, домик для летучих мышей, дерево своими руками. дом, кошачья башня, гараж, костровище, качели для крыльца, теплица, небольшая хижина, стол в фермерском доме, сарай для столбов, клетка для кроликов, собачья кровать своими руками, домик для игр, курятник, журнальный столик или беседка.

Сделай сам Ракетная печь Планы для приготовления пищи из дерева

1. Переработка

Переработка — лучший способ организовать материалы для вашей печи. Возьмите три жестяных банки, чтобы сделать эту удивительную ракетную печь и приготовить вкусную еду в глуши. Всегда не забывайте использовать перчатки при изготовлении, а также резаки и ножницы для резки жести, а также теплоизоляцию для изоляции печи. Это несложно сделать, правда?

Более подробная информация на сайте rootimple.com

2. Использование металлического ведра

Вместо консервных банок мы используем металлическое ведро. Но, несмотря на большую площадь для готовки, снижения топливной экономичности нет. Возьмите металлическое ведро, вмещающее пять галлонов, две металлические трубы, решетку для поверхности и немного глиняной грязи. Вуаля. Используйте веточки в качестве топлива и готовьте, сколько душе угодно.

Более подробная информация на rootimple.com

3. Печь из мусорного ведра?

Мусорные баки обычно известны тем, что ныряют в мусорные контейнеры и собирают пищу бездомными животными, но вы можете использовать металлический мусорный бак, чтобы творить чудеса на своей кухне на открытом воздухе или в хижине в лесу.Вы всегда можете покрасить плиту, чтобы она не выглядела как мусорное ведро, и украсить ее, как вы сочтете нужным.

Более подробная информация на instructables.com

4. «Трубки связаны»

Это очень удобно. Все, что вам нужно, это кусок стальной трубы с трехдюймовым сечением и крестом наверху, снова сделанным из стали для поверхности. Его очень легко носить с собой и он чрезвычайно эффективен, вы можете готовить на открытом воздухе самыми простыми способами.

Более подробная информация на gunsamerica.com

5. Строим, приносим кирпичом

Я понимаю, что вы не хотите всегда носить с собой ракетную печь и, возможно, просто хотите безгазовое электричество. бесплатная печь на заднем дворе для приготовления пищи на открытом воздухе. Для этого отличный способ сделать постоянную печь из сложенных кирпичей.
Более подробная информация на onegreenplanet.org

6. Кирпичи, но на этот раз более учтиво

Если вы хотите более аккуратную отделку и большую устойчивость для кирпичной печи, выберите эту печь из красного кирпича и раствора, которая выглядит так же аккуратно, как и камин в старинном загородном доме.Вы, конечно, можете покрасить кирпичи или подкрасить их, чтобы они выглядели более привлекательно.
Более подробная информация на rootimple.com

7. Маленькая жестяная банка и много веселья

Это опять же жестяная банка, но она сравнительно намного меньше других, но столь же эффективна в своих кулинарных способностях. Все, что вам нужно, это связка веток и несколько листьев, чтобы заправить его.
Более подробная информация на treehugger.com

8.Отопление с помощью ракеты

Ракетные печи можно использовать не только для приготовления пищи. Вы можете создать ракетную печь, чтобы использовать ее в качестве обогревателя дома. Поверьте мне. Это намного дешевле, чем использование газового или электрического обогревателя, и согревает дом максимально уютно. Здесь вместо отопления дома использовался водонагреватель.

Более подробная информация на streetjesus.blogspot.com

9. Маленький обогреватель для большого обогрева

Это меньший обогреватель и более открытый сверху, но на самом деле ему удается нагреть большие открытые внутренние пространства.Экономия денег и экономия на строительстве, но еще больше тепла на зиму должно быть терпимо.

Более подробная информация на Instructables.com

10. Вещь Outta Nuthin

На это потрясающе смотреть и прекрасно работать. Эта особая конструкция позволяет печи работать в течение 4 часов после загрузки и включения. Это долго сжигает и помогает экономить ресурсы, даже если эти ресурсы были вырваны из сада.

Более подробную информацию можно найти в инструкциях .com

11. Ракетная печь Использование консервной банки

Вы можете создать ракетную печь, которая работает на ветках, чтобы подпитывать вашу кулинарию. Все просто, правда? Ракетная печь, созданная из банки №10 и другого подручного материала, облегчит вам задачу ее постройки. Возьмите одну банку №10 и две банки вместимостью 28 унций каждая, добавьте еще одну банку для секции полки. Получите теплоизоляцию. Приобретите резак для жести, чтобы прорезать металл, и прочные перчатки для вашей безопасности. Используйте проволочную вешалку, чтобы сделать ручку, и баллончик с термостойкой краской, если вы хотите покрасить печь.

Более подробная информация на сайте prepare-housewives.com

12. Крепкий как гвоздь!

Это печка с жесткой кожей. Он прочный и не дрогнет. Аккуратно сваренный, он рассчитан на долгий срок службы. Вам понадобится дополнительная рука помощи, если вы хотите разрезать и сварить его так аккуратно и плотно, как кажется. Вы также можете покрасить его, чтобы он выглядел красивее.
Более подробная информация на instructables.com

13.Утилита и эстетика в одном лице

Эта ракетная печь по внешнему виду очень напоминает стимпанк и выглядит более завершенной, чем другие, с полной подставкой для поддержки. Он портативный и является своего рода центральным элементом, где бы вы его ни установили. Вы можете покрасить его или потратить немного больше и получить дополнительную отделку, как те, которые у вас есть для каминов malm.
Более подробная информация на Instructables.com

14. Маленькая, но эффективная

Это очаровательно маленькая ракетная печь, в которой снова используется банка №10 в качестве основного корпуса и четыре банки для супа для всего остального.Если у вас уже есть такой материал в гараже или на кухне, вы ничего не тратите на его изготовление. Его легко использовать и легко приготовить, а в качестве бонуса он выглядит мило, пока вы готовите.
Более подробная информация на Instructables.com

15. Печь Тики с магическими силами

Эта плита добавляет очень неземной элемент вашей печи. Он идеально дополняет внешний вид природы и гармонирует с ее естественной средой. Кроме того, его реликтовый внешний вид делает его отличным декоративным элементом.

Но сделать печь тики не так просто, как сделать печь из банок №10. Это тяжелая печь, которую нелегко передвигать. Почему? Потому что он сделан из бетона. Это не значит, что вы не можете брать его в поход, это просто означает, что вам нужно много рук, чтобы транспортировать его.
Более подробная информация на Instructables.com

16. The Hobos

Звучит не так уж модно, и название происходит от когда-либо штампованных, но никогда не старых кадров в фильмах о людях, готовящих пищу в подземных переходах и на улице. станции с небольшой печкой.Этих людей обычно называют бродягами, как и печь после них. Но, эй, по функционалу это совсем не плохо. Он небольшой, легкий и его очень легко носить с собой во время походов или даже когда у вас нет газа или электричества.
Подробнее на logcabincooking.com

17. Печь из шлакоблоков

Шлакоблоки выглядят круто. Шлакоблоки также отличаются прочностью. Шлакоблоки идут с готовыми отсеками, и они достаточно тяжелые.Кроме того, они достаточно велики, чтобы вы могли использовать кастрюли большего размера для приготовления пищи, а с достаточным количеством блоков можно готовить более чем в одной кастрюле. И да, они удобны для ношения в кармане и просты в изготовлении.
Более подробная информация на attainable-sustainable.net

18. Стимпанк для победы!

Стимпанк никогда не исчезает, и такие обогреватели просто привносят эту ностальгию в вашу идею ракетной печи. Он рассчитан на большие нагрузки и больше приспособлен для обогрева вашего дома, чем для приготовления еды.Судя по внешнему виду, сделать это непросто. Но как только вы разберетесь в механизме этого, вам не нужно будет чувствовать себя виноватым за использование вещей, которые ухудшают состояние окружающей среды.

Более подробная информация на alt-nrg.org

19. Печь из будущего

Это выглядит как нечто из антиутопического концепт-арта. И не только приятно смотреть, но и очень функционально в использовании. Он укомплектован двумя наборами лотков и площадок для хранения вещей.Также похоже, что робот подает вам еду с высоко поднятыми тарелками. Вы, конечно, можете усилить этот эффект, создав или нарисовав лицо этой печи. Этот гриль также достаточно велик, чтобы приготовить много, и не будет стоить вам много.
Более подробная информация на instructables.com

20. Самая легкая вещь, которую можно сделать!

Это, безусловно, самая простая и самая экономичная ракетная печь в этом списке, но в большинстве случаев это возможно только для тех, кто живет на берегу моря. Даже если вы не один, нет ничего плохого в том, чтобы научиться это делать.Все, что вам действительно нужно для этого, — это много песка. Остальные материалы, использованные здесь, снова представляют собой обрезки, которые можно раскопать и приспособить для печи.
Более подробная информация на Instructables.com

21. Портативная плита — черт возьми!

Это победитель. Он достаточно мал, чтобы поместиться в любом месте вашего дома, автомобиля или даже на задней части велосипеда, и он не только помогает вам эффективно готовить еду, но и нагревает лучше, чем кажется. Кроме того, он легкий и удобный для переноски, а также, разумеется, в кармане.Кроме того, просто для приколов, вы можете назвать это своей карманной ракетой. Забавно, я знаю.
Более подробная информация на Instructables.com

22. Самодельная печь, идеально подходящая для кемпинга и пикников на заднем дворе

Аккуратная по дизайну и напоминающая что-то из «Войны миров» или «Звездных войн», эта ракетная печь рассчитана на долгую жизнь. На вид он промышленный и готовый, но на самом деле самодельный. И нет, сделать это несложно. Выполнив несколько простых шагов, вы можете поставить эту печь на задний двор или в поход.
Более подробная информация на instructables.com

23. Еще одно простое изготовление

Это очень легко сделать, и как только у вас будет подробный список инструкций, как сделать это шаг за шагом, ваша работа будет намного проще, чем раньше. Это тоже не дорого, как обычно в ракетной печи. Кроме того, он выглядит очень аккуратно и привлекательно, и его легко носить с собой.
Более подробная информация на rootimple.com

24. Несколько жестяных банок и кое-что другое

Да, в этом в основном используется вырванный материал и он не слишком красив, чтобы на него смотреть, но в то же время время — это экономия времени, усилий и денег.Просто используя пару больших жестяных банок и немного изогнутой жести в качестве ручек, эта ракетная печь эффективно справляется со своей задачей и помогает вам готовить вкусные блюда на ходу.
Более подробная информация на instructables.com

25. «Стиль» — это второе имя

Эта ракетная печь выглядит очень шикарно по дизайну, гладкая и изящная на вид. Он имеет три небольших стержня внизу для ножек и симметрично асимметричный дизайн с двумя насадками для головного мозга и четырьмя стальными стержнями на поверхности для удержания сковороды.Более того, похоже, что сковорода приварилась к плите, но в этом нет необходимости. Его легко носить с собой, и его можно использовать на заднем дворе или в походах.
Подробнее на Pinterest

26. Промышленная модель

Очень промышленная по дизайну и напоминающая что-то вроде локомотива, эта печь вместо того, чтобы быть высокой или широкой, имеет длинную форму и использует железные блоки и пластины для разрежьте и сварите их наиболее эффективным способом.Он имеет опору на поверхности для размещения горшков, а в зоне возгорания он разделяет на отсеки древесину, ветку или зону набивки листьев. Две прямоугольные трубы внизу для поддержки могут быть оснащены колесами для перемещения.
Подробнее на Pinterest

27. Печь на колесах? Какие!

Говоря о колесах, эта ракетная печь с полноценным грилем для приготовления пищи вварена в заднюю часть грузового автомобиля с прицепом, в комплекте с длинной, прямоугольной и просторной решеткой и глубоким местом для топки.У него также есть боковые ручки для удержания и крышка, чтобы закрыть гриль. Этот портативный, но фиксированный гриль очень аккуратно нарезан и сварен, и вы сможете приготовить хорошо прожаренный стейк посреди леса. Этот сверхпрочный гриль очень эффективен для людей, которые любят бывать в дороге как можно чаще.
Подробнее на Pinterest

Какой план самодельной печи Rocket вам больше всего нравится?

Теперь, когда мы дали вам несколько лучших идей для самодельных духовок, когда вы собираетесь испачкать руки? Не беспокойтесь; эти чрезвычайно полезные советы помогут вам в кратчайшие сроки сделать печь из отходов!

Статьи по теме

11 лучших ракетных печей для любителей кемпинга и выживания

10 самых эффективных дровяных печей для домашнего отопления

6 лучших электрических дровоколов за ваши деньги Обзор

21 Недорогие идеи дизайна сауны и дровяной ванны своими руками

Я должен сделать небольшое признание.Я смотрел телешоу об Аляске (потому что вы все знаете, как я влюблен в Аляску), и я увидел эту потрясающую идею, которая зажгла в моей голове потрясающую идею.

Итак, эта телевизионная семья создала сауну, которая была портативной. Они разместили это на своей большой территории, чтобы они могли видеть все, что захотят, пока они расслаблялись и очищались от токсинов в течение дня.

Позвольте мне сказать, с тех пор я решил, что у меня дома будет сауна. Мне нравится идея все потеть.Кроме того, выведение токсинов из организма дает массу преимуществ.

Вот почему я предлагаю вам этот пост о дизайне саун. Если идея сауны звучит захватывающе или кажется вам чем-то, что может вас заинтересовать, тогда вам нужно знать, какие варианты дизайна у вас есть и, возможно, как создать такую ​​сауну самостоятельно.

Итак, вот потрясающие конструкции сауны, которые (надеюсь) поразят ваше воображение:

1. Дизайн сауны пристройки

Эта женщина написала в блоге сообщение о том, как она превратила свой пристройку в личную сауну.Обожаю дизайн. Он включает в себя прихожую, кладовую, раздевалку и сауну.

Плюс еще и сама построила. Это отличная идея в моей книге, и она станет отличным дополнением к большинству объектов недвижимости.

Посмотреть этот дизайн>

2. Портативная велосауна

Этот дизайн немного отличается от большинства саун, которые я видел. Некоторые изобретатели собрались вместе и создали эту маленькую переносную сауну, которую можно было разместить на задней части велосипеда, чтобы ею можно было пользоваться где угодно.

Итак, я не из тех, кто хочет кататься по городу в маленькой одежде и в поту на глазах у всего мира. Но некоторых людей это устраивает. Если да, то вы можете проверить, есть ли у вас собственная переносная сауна.

Посмотреть этот дизайн>

3. Сарай-сауна

Я уже начинаю замечать тенденцию. Если у вас есть хозяйственная постройка, которой вы на самом деле не пользуетесь, возможно, вам стоит серьезно подумать о том, чтобы превратить ее в сауну.

Тем не менее, этот пост отлично документирует, как они превратили этот сарай в сауну.Есть много отличных фотографий и подробных инструкций.

Посмотреть этот дизайн>

4. Дизайн и план сауны

Этот веб-сайт предлагает бесплатные планы для вашей сауны. Также есть много разных дизайнов на выбор.

Кроме того, планы выглядят чрезвычайно детализированными, поэтому вы можете легко представить себе, что строите. Не забывайте, они бесплатные (согласно тому, что написано на сайте).

См. Этот дизайн>

5. Сауна с кедровой бочкой

Эта сауна на самом деле изготовлена.Это может быть хорошей новостью для тех, кто хочет сауну, но не чувствует себя комфортно при ее строительстве.

Тем не менее, я также видел в Интернете, где люди на самом деле тоже строили свои собственные круглые сауны. Так что, если вы любитель и любите этот дизайн, очевидно, что его можно воссоздать.

Посмотреть этот дизайн>

6. 5 дизайнов компактных домашних саун

В этом посте представлены 5 компактных домашних саун, изготовленных на заводе. Я считаю, что они действительно предназначены для работы на квартирных жителей.

Так что, если вас не слишком заботит бюджет, это может быть для вас хорошим вариантом. Однако, если вы на самом деле не увлекаетесь промышленными товарами, вы все равно сможете получить несколько хороших идей, когда создадите свою собственную сауну.

Посмотреть этот проект>

7. Строительство сауны дома

На этом веб-сайте вы найдете практически все, что вам нужно, чтобы научиться строить сауну дома. Согласно сайту, они занимаются этим с 1974 года.

Plus, вы получаете доступ ко многим бесплатным тарифам, а также узнаете, как построить сауну, будь то с нуля или из комплекта.

Посмотреть этот дизайн>

8. Дизайн-комплект для наружной сауны 4х5 дюймов

Это великолепно выглядящая сауна меньшего размера. Если вы немного нервничаете по поводу постройки сауны с нуля, но у вас нет средств, чтобы заставить кого-то построить для вас сауну по индивидуальному заказу, то комплект может быть хорошим вариантом.

Итак, эта сауна представляет собой комплект, в который входит ваша каменка и аксессуары (согласно сайту). Она выглядит как фантастическое маленькое дополнение к любому дому.

Посмотреть этот проект>

9.Самодельная сауна на дровах

Я должен сказать вам всем, что мне очень нравится эта сауна. Я думаю, что это деревенский и восхитительный вид. Мне также нравится тот факт, что он был построен с нуля и что кто-то поделился инструкциями и потрясающими картинками.

Итак, если вы ищете сауну, которую можно построить с нуля самостоятельно, вот пример того, что сделал кто-то другой. Если вы ищете сауну в деревенском стиле, это может быть то, что вам нужно.

Посмотреть этот дизайн>

10. Комплект для наружной сауны 5х6 дюймов

Это еще один комплект для сауны.Там тоже написано, что в комплект входит обогреватель. Оказывается, он подойдет практически для любого дизайна дома.

Итак, если вы ищете красивую сауну, которую можно собрать самостоятельно, то это может быть та, которую вы так долго ждали.

Посмотреть этот дизайн>

11. Самодельная гидромассажная ванна из кедрового дерева

Хорошо, это не совсем сауна. На самом деле, это старинная и потрясающая гидромассажная ванна, но я подумал, что вам всем может понравиться это дополнение, если вы ищете способ расслабиться.

Это пошаговое руководство по созданию системы с нуля. Они охватывают практически все, что вам нужно знать об этой гидромассажной ванне. Это, мягко говоря, очень подробное руководство.

Посмотреть этот дизайн>

12. Оцинкованная гидромассажная ванна

Опять же, я знаю, что это не сауна, но это была еще одна действительно крутая идея, которая поможет вам расслабиться. Кроме того, если вы любитель дома, это тоже вариант для вас.

Итак, это видео, которое показывает вам, как они выполняли каждый шаг.Это старомодная гидромассажная ванна, поскольку она сделана из оцинкованного резервуара. Вы определенно получите классический вид с этим дизайном.

Посмотреть этот дизайн>

13. Комплект для домашней сауны 4х6 дюймов

Это еще один комплект, но, судя по всему, эти конструкции сауны также подходят для использования внутри помещений. Все предварительно вырезано, так что вы все равно можете собрать это самостоятельно.

Однако это просто сделано, чтобы сделать вашу жизнь немного проще. Имейте в виду, что комплекты обычно немного дороже, потому что вы платите за это удобство.

Посмотреть этот дизайн>

14. Сауна «сделай сам» с плитой

На этом сайте вы найдете комплект для сауны, который вы можете приспособить к своему дому, как это сделали владельцы дома выше.

В комплект также входит нагреватель. Если вы хорошо разбираетесь в плотницких работах и ​​во всем, что связано с домом, этот комплект подойдет вам.

Посмотреть этот дизайн>

15. Индивидуальный дизайн сауны

Эта сауна была спроектирована человеком, который явно хотел построить что-нибудь за зиму.Он индивидуален, уникален и великолепен.

Однако он не указал, как он это построил. Надеюсь, вы все еще можете использовать этот дизайн, чтобы вдохновить вас на создание собственной сауны.

Посмотреть этот дизайн>

16. Комплект для оформления сауны 6х8 дюймов

Это еще один комплект для постройки сауны. Как упоминалось ранее, их может быть проще построить, но за это удобство также придется платить.

Однако, даже если вам не нравится идея покупать комплект для сауны, вы все равно можете использовать его как вдохновение для своей собственной сборки.

Посмотреть этот дизайн>

17. Финская сауна

Эта сауна кажется действительно красивой. В них не было пошаговых инструкций, но было много изображений, чтобы вы могли увидеть, какой прогресс был достигнут.

Итак, если у вас есть дополнительное пространство (как у этого человека), вы можете решить, что вы тоже хотели бы заняться созданием сауны своими руками. Просто поймите, что это проект не для новичков в столярном деле.

Посмотреть этот проект>

18.Сауна на дровах в Атланте

Эта сауна имеет красивый дизайн. Он выглядит уютно и комфортно и подходит практически везде. Мне также нравится сообщение в блоге из-за всей содержащейся в нем информации.

Итак, у вас есть инструкции и отличные фотографии. Если вы хотите сделать сауну своими руками, то этот пост вас, вероятно, заинтересует.

Посмотреть этот дизайн>

19. Коробка для сауны

Это действительно изящный дизайн для покупной сауны.Если вы не из тех, кто работает в плотницком деле, покупка сауны может быть для вас хорошей идеей.

А что делать, если у вас нет места для большой сауны на открытом воздухе? Тогда рассмотрите эту компактную коробку для сауны, которая кажется всем, что вам действительно может понадобиться в более компактной форме.

Посмотреть этот дизайн>

20. Самодельная гидромассажная ванна на дровах

Построить самодельную деревянную гидромассажную ванну — непростая задача. Вы должны быть очень опытными в столярном отделе.Опять же, я понимаю, что это не дизайн сауны, но они часто идут рука об руку.

Итак, если вы хотите построить свою собственную дровяную гидромассажную ванну, это хороший урок для вас. Они предлагают фотографии, список материалов и инструменты. Плюс ссылка на пошаговую инструкцию.

Посмотреть этот дизайн>

21. Комбинация сауны и дровяной гидромассажной ванны

Это просто изображение, демонстрирующее то, что другие сделали с дровяными гидромассажными ваннами и саунами.

Тем не менее, я предполагаю, что это сауна.Даже если это не так, вы, вероятно, могли бы превратить его в один в своем собственном дизайне. Хотя учебника по сборке нет, он может стать хорошей отправной точкой для вашего собственного дизайна.

Посмотреть этот дизайн>

Итак, теперь у вас есть более 20 различных дизайнов сауны, которые помогут вам приступить к проектированию, заказу или созданию собственной сауны. Не забывай, что я добавил в смесь несколько дровяных горячих ванн.

Прежде чем вы это узнаете, у вас на заднем дворе может быть небольшой оазис. Надеюсь, у вас будет возможность построить место, где можно расслабиться и насладиться некоторыми из этих полезных свойств для детоксикации.

Была ли эта статья полезной?

Да Нет ×

Мы ценим ваши полезные отзывы!

Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:

Facebook Pinterest

Сауна на дровах Сделай сам: 7 шагов (с изображениями)

Я продолжал прибивать сосновые доски до тех пор, пока внешний вид не достиг уровня крыши, который находится под углом, чтобы доски около вершины нужно было разрезать под углом, чтобы соответствовать уклону крыши.Мой отец помог мне, и мы обрамили крышу и купили стальную кровлю в красивой лесной зелени.

Дверь была сделана из оставшихся сосновых досок, в которых уже был прорезан бортик корабля, и окна, которому около 100 лет, которое я нашел на чердаке, которое, как мне кажется, было из того времени, когда был построен дом моих родителей. Я хотел сделать изогнутую дверь, но если бы она оставалась квадратной, было бы проще …

Я прикрепил пружину к двери и стене, чтобы она оставалась закрытой и тепло поступало!

Окно было сделано из стеклянной пластины, которую я лежал вокруг.

У меня был целый беспорядок с пластиковым покрытием из прошлых проектов, и с помощью степлера я создал паро-ветрозащитный барьер внутри рамы. Я наткнулся на 3 листа изоляционной плиты из пенополистирола и разрезал их так, чтобы они поместились между стойками на всех стенах и крыше, кроме того, где будет печная труба.

Затем я попросил мою кедровую муфту разрезать мне достаточно досок, чтобы выровнять внутреннюю часть с западным красным кедром. Каждая доска была 5,25 дюйма в ширину, и ее пришлось подправить вместе со столом, чтобы она была достаточно квадратной по моему вкусу.Я решил не отправлять эти доски внахлест, а просто положил их друг на друга и использовал воздушный гвоздь, чтобы сделать этот шаг немного быстрее.

Я делал стены за раз, и все прошло быстро. Тогда я был готов проделать в крыше дыру для печной трубы. Я измеряю место, где должна быть труба, а затем, используя лобзик и новое лезвие, вырезаю отверстие, вставляю трубу и устанавливаю печь на место.

Это не идеально подходит, и когда идет дождь, вода капает, но ее минимально.

У меня была цементная доска и я использовал ее в качестве барьера от дровяной печи, а стены не самые красивые, но пока что сделали свое дело.

Мне нужно было два ряда сидений на разных уровнях, поэтому я выбрал стиль отбеливателя и использовал оставленный кедр и дуб, так как он подходит для 4 человек, и очень удобен для двух человек. Не самые лучшие фотографии внутри освещение затрудняет просмотр.

Под скамейкой открыто, и в настоящее время я храню там дрова и ведро с водой, но могу добавить несколько досок, чтобы закрыть его.

Постройте приставку для нагрева воды на дровах

Одно из преимуществ отопления дровами — это разнообразие потребностей, которое может удовлетворить всего одна печь.Дровяная печь не только согревает нас, но и может приготовить ужин, высушить одежду и поджарить холодные пальцы ног. Но разве это не было бы просто денди, если бы этот черный ящик тоже нарисовал красивую горячую ванну?

Вообще-то, в домашнем водяном отоплении дровяными печами нет ничего нового. . . Многие кухонные плиты были оснащены насадками для резервуаров для воды более века назад. Однако появление «герметичных» дровяных горелок и систем нагнетания воды оставило на второй план большую часть этих старых методов периодического нагрева, и были разработаны новые методы, основанные на замкнутой циркуляции.

Современная дровяная печь с водяным отоплением

В большинстве водонагревательных устройств используются теплообменники, которые устанавливаются внутри топки или дымохода устройства. Лучшие коммерческие примеры такого подхода действительно работают очень хорошо. Если печь работает большую часть дня, они могут обеспечить всю семью горячей водой. Однако в целях безопасности эти устройства обычно изготавливаются из нержавеющей стали (дорогой товар) и должны проходить испытания под давлением, чтобы убедиться, что они способны выдерживать очень высокие температуры, с которыми они могут столкнуться внутри системы отопления.Как следствие, качественные внутренние теплообменники стоят довольно дорого. Самодельные внутренние устройства , с другой стороны, заработали дурную репутацию из-за обжигающих паровых взрывов.

Кроме того, отвод тепла из топки или дымохода дровяной печи может иметь неприятные побочные эффекты: вытягивание BTU непосредственно из огня (с помощью теплообменника топки) может снизить эффективность сгорания. . . и если продукты неполного сгорания охлаждаются ниже температуры, при которой они конденсируются (с помощью топки или , теплообменника дымохода), может происходить сильное накопление креозота.Нет необходимости упоминать, что сочетание камина в дымоходе и внутреннего водяного теплообменника может обернуться катастрофой.

Разумный дизайн

Признавая тот факт, что не бывает некомпенсированных полдников, мы приняли консервативный подход к разработке собственной водонагревательной приставки для дровяной печи. Вместо того, чтобы случайно разместить теплообменник внутри обогревателя или трубы, мы прикрепили его снаружи топки. Поступив таким образом, мы избежали каких-либо серьезных модификаций нагревателя, который имеет сертификат лаборатории андеррайтеров.Более того, соблюдены несколько критериев безопасности, которые мы уже упоминали: температура, наблюдаемая за пределами кожуха нагревателя, не будет кипятить воду (пока эта жидкость продолжает циркулировать), а тепло, используемое для нагрева воды, — это то, что в любом случае излучалась бы обогревателем, поэтому из топки не удаляется лишнее тепло.

Наше водонагревательное оборудование состоит просто из 50 футов медных труб 1/4 дюйма, свернутых в штукатурку из заполненной парижской панелью. Материал на основе гипса помогает равномерно распределять тепло по змеевикам и позволяет теплообменнику находиться в прямом контакте с корпусом печки без риска перегрева.(Мы хотели бы поблагодарить Эда Уолкинстика за это предложение.) Сборка прикручивается к боковой стороне нагревателя и подключена к утилизированному водонагревателю емкостью 42 галлона (мы использовали один с сгоревшим элементом, но со звуковым баком) в примерно так же, как и солнечный подогреватель.

Насос со скоростью 10 галлонов в минуту, установленный на сливе нагревателя, обеспечивает циркуляцию воды через змеевик и обратно к точке «Т» чуть ниже клапана сброса давления наверху резервуара (клапан был сохранен в качестве меры предосторожности). Холодная вода поступает в сосуд через обычный вход, а вода, нагретая дровами, через стандартный выход для горячей воды поступает в обычный электрический нагреватель.Все линии хорошо изолированы пеной высокой плотности толщиной 1 дюйм.

Конечно, если бы вода циркулировала постоянно, тепло могло бы быть потеряно печке, когда огонь не горел. Чтобы этого не случилось, исследователь Деннис Буркхолдер сделал автоматическое включение / выключение с помощью термостата кондиционера, подключенного к сети, подключенного к линии электропитания насоса. (Вы также можете использовать более широко доступную комбинацию управления отоплением / кондиционированием воздуха, установленную в режиме охлаждения.) Термостат прикреплен к стене на расстоянии трех футов от обогревателя и примерно на фут выше его вершины. Когда температура воздуха достигает 80 ° F, регулятор на 120 В включает насос, и вода начинает нагреваться. Встроенный дифференциальный переключатель снова отключает циркуляционный насос, когда температура падает до 76 ° F.

Советы по строительству

Компоненты системы теплообменника показаны на прилагаемой иллюстрации, но, конечно, каждая установка потребует некоторого изменения основных размеров.Например, если ваша печь больше нашей, вы можете увеличить панель настолько, чтобы в нее поместился полный 60-футовый змеевик 1/4-дюймовой трубки из мягкой меди внутри каркаса теплообменника увеличенного размера. Те из вас, кто имеют нагреватели меньшего размера, однако потребуется меньшее количество линии.

В любом случае работать с НКТ проще всего, так как для транспортировки она свернута в бухты. Мы просто уложили скрученную линию в рамку и аккуратно согнули трубку, чтобы заполнить прямоугольную форму. Гибкий материал может быть изогнут до радиуса примерно 1-1 / 2 дюйма без перегиба, поэтому не составит труда загнать его в любые потенциальные «горячие точки».Мы работали от внешних краев внутрь, проводки катушек к опорной плите, как мы пошли. (Без проволоки, удерживающей внешние круги трубок на месте, вся штука хотела выпрыгнуть из рамы.)

Как только медные трубки будут равномерно распределены внутри рамы, встряхните тонкую партию гипса и вылейте смесь в раму. Выровняйте поверхность, проведя линейкой по уголку, и дайте материалу высохнуть в течение нескольких дней. Затем панель можно прикрепить к боковой стороне печи, а линии 1/4 дюйма можно подсоединить к трубкам 1/2 дюйма резервуара подогревателя.

Безопасность и производительность

Мы провели расширенные тесты, чтобы определить наиболее эффективную конфигурацию теплообменника и убедиться, что устройство будет работать безопасно. Например, чтобы увидеть, что произойдет, если сбой в электроснабжении отключит наш насос, мы закрыли трубы, выходящие из резервуара подогревателя, и установили манометр на предохранительном клапане. Максимальное давление, которое мы смогли создать в системе, составило 3 фунта на квадратный дюйм. . . и это было после того, как поток застоялся в течение восьми часов при максимально возможной скорости горения для нашей каталитической печи Atlanta Stove Works!

Кроме того, чтобы определить, поощряется ли кондуктивный теплообмен через стену печи в нездоровой степени, мы ежедневно проверяли внутреннюю часть топки дровяной печи на предмет повышенного накопления креозота.Мы не обнаружили разницы во внешнем виде или глубине отложений на какой-либо из четырех стен, что свидетельствует о том, что теплообменник получал в основном лучистую энергию от внешней стены печи. (Керамика могла оказывать некоторый изолирующий эффект, уравновешивая повышенную проводимость.)

Сколько горячей воды будет производить теплообменник? Что ж, во время типичного семичасового цикла мы загружали от 55 до 60 фунтов древесины в Atlanta Catalytic, что увеличивало содержимое резервуара на 42 галлона до 140 ° F.Эта скорость сжигания восьми фунтов в час, вероятно, несколько выше, чем у большинства людей, поэтому объем горячей воды, который вы можете получить от аналогичного устройства, может быть немного меньше. Конечно, если вы поддерживаете сильный ожог в течение всего дня, общее количество горячей воды за 24 часа все равно должно составлять более 100 галлонов в день. И даже если вы часто будете эксплуатировать плиту в «выключенном» состоянии, система значительно снизит ваши счета за коммунальные услуги.

В зависимости от размера вашей семьи и количества воды, которое использует каждый человек, система может исключить ваших счетов за горячее водоснабжение в зимний период.Следовательно, если вы можете получить свою древесину по цене, которая существенно ниже, чем стоимость эквивалентного количества электричества или газа, энергия, которую вы вкладываете в подогрев воды из вашей дровяной печи (которая, конечно, будет вычтена из объема тепла, которое бы доставил прибор), окупится вложенными в него средствами. Кроме того, вам будет приятно узнать, что вы сделали еще один шаг к замене невозобновляемых источников энергии.

Список материалов

насос (Richdel R798)

термостат (Dayton DE158)

(50 футов) 1/4 «медная трубка типа L

16-калибр, 2 ‘X 3’, сталь

(8 футов) Уголок 1/8 «X 1»

Клапан сброса давления

(14) Болты 1/4 «-20 X 3/4» с гайками

(3 кварты.) штукатурка париж

(6 футов) проволока для тюков

сантехника разная

---

Первоначально опубликовано: январь / февраль 1984 г.

Постройте джакузи! — Сделай сам

Когда наш сосед установил у себя на заднем дворе сложный стальной резервуар, водяной насос и обогревательный комплекс, мы с женой Джоан задались вопросом, теряет ли бедняга свои шарики. И — когда он затем наполнил гигантскую ванну водой с температурой 110 ° F. .. и попросил нас присоединиться к нему в купании — мы знали, что он сошел с ума. Однако каким-то образом мы наконец согласились сбросить одежду и медленно (верррри медленно) опустили наши тела в дымящийся бассейн. Нагретая жидкость заставляла наши сердца биться быстрее, а конечности превращались в мягкие резиновые ленты, но, что довольно удивительно, ощущались восхитительно!

Через несколько блаженных минут мы с Джоан почувствовали позыв охладиться, поэтому медленно вылезли из ванны. Ночной воздух казался необычно теплым.. . затем немного хрустящей корочки. . . и вскоре настолько откровенно холодный , что нам не терпелось снова окунуться в дымящуюся ванну и начать цикл заново.

Другими словами, мы оба стали такими же «сумасшедшими», как и наш сосед … мы были поражены божественным безумием купания в джакузи.

Человеческое времяпрепровождение — отмокание или купание — в бурной воде имеет давнюю и респектабельную родословную. У финнов есть традиция купаться в горячей сауне (а затем кататься в снегу!), В то время как японцы купаются в офуросе, нагретом до температуры 120 ° F…. и стремящиеся к здоровью люди всех национальностей и сословий на протяжении веков спускались в природные горячие источники. Теперь все больше и больше американцев решают построить гидромассажную ванну и разделить расслабляющую радость от замачивания. Многие из этих энтузиастов джакузи скажут вам, что этот опыт полезен для кровообращения, для того, чтобы вызвать сон, который соперничает с безмятежным сном детства, для объединения тела и души и для обеспечения чувства тепла и общности с другими. Но — хотя все эти фанатики говорят, что — правда — мы думаем, что настоящая причина, по которой люди сидят в подогреваемых чанах, просто потому, что это чистое, неподдельное веселье.

Как вы уже, наверное, догадались, мы, Кэмпбеллы, были настолько заражены безумием, связанным с джакузи, что решили создать собственный «браконьерский бассейн». Однако вскоре мы обнаружили, что у нас есть , чтобы построить — а не купить — нашу ванну блаженства … потому что большинство коммерческих гидромассажных ванн стоит намного больше 1000 долларов. (Мы хотели намокнуть, но не намокнуть!) Когда мы пришли к такому выводу, нам нужно было решить, какой материал использовать для ванны и для горячей ванны, чтобы найти способ согреть воду в ванне.Ни Джоан, ни я не можем претендовать на звание «мастеров на все руки», когда дело доходит до столярных работ или сварки, поэтому о самодельных деревянных или стальных баках не могло быть и речи. Нам нужен был материал, способный удерживать тонну нагретого H ₂ 0, но такой, с которым могли бы работать любители. Остановились на бетоне.

Наш следующий вопрос заключался в том, какой источник энергии использовать для изрядной задачи по нагреву 250 галлонов воды в нашей запланированной ванне с 60 ° до 110 ° F. Большинство гидромассажных ванн работают на природном газе, но мы выбрали возобновляемое топливо : дрова.

После того, как мы сделали эти два выбора, все, что потребовалось, — это тщательное планирование, небольшая домашняя работа и значительный объем простой старомодной работы. И когда все было сделано, мы построили нашу собственную гидромассажную ванну, успокаивающую тело и душу. . . всего за 250 долларов!

Вот как мы это сделали.

Трилогия фундамента: формы, сталь и бетон

Нашей первой задачей было построить цементное основание, которое было бы достаточно прочным, чтобы выдержать как нашу квадратную ванну из бетонных блоков , так и много воды.Мы выбрали ровный, частный, защищенный от ветра участок, вырыли яму площадью 6 футов на 6 дюймов глубиной … и выровняли эту яму в фундаменте деревянной формой, сделанной из вырубленных пиломатериалов размером 2 x 6 дюймов. Затем мы выкопали четыре дополнительных каналов (на 6 дюймов глубже, чем остальная часть котлована) по линиям, которые позже отметят четыре стороны ванны. (Траншеи позволили нам заложить бетонное основание двойной толщины — для дополнительной поддержки — под стенами ванны.)

Затем мы установили решетку из 16-дюймовых квадратов, сделанную из восьми отрезков стального арматурного стержня 3/8 дюйма, чтобы укрепить фундамент, а затем поставили на место впускные и выпускные трубы.Каждый из трубопроводов был снабжен фланцем (установленным на ниппеле диаметром 3 дюйма) на его конце «в ванне» и 6-дюймовым штуцером на его дальнем конце. . . поднять концы труб над уровнем заливаемого бетона. Мы также отметили расположение частей арматуры на деревянных формах (чтобы мы знали, где они были позже) и заклеили концы труб изолентой, чтобы отверстия оставались чистыми.

Пришло время добавить бетон. Мы купили нашу готовую смесь и залили 3/4 ярда, разместили отверстия для труб и арматурную решетку своими руками и выровняли поверхность бетона длинной 2 х 4.Затем мы погрузили шесть U-образных кусков арматурной стали размером 12 x 16 x 12 дюймов — основаниями вниз — на шесть дюймов во влажный цемент. Эти арматурные «подковы» были (с использованием рекомендаций, предоставленных нашей предыдущей разметкой на раме) выстроены в линию. внешние точки пересечения нашей решетки … так, чтобы их «верхние» концы входили в бетонные блоки. Мы с Джоан часто опрыскивали наш новый «пол» в течение следующих двух дней (чтобы основание затвердело должным образом), а затем начали нашу кладочные работы.

Бетонные блоки — все они сложены до

Каким-то образом I закончил работу по укладке четырехуровневых блоков по бокам нашей ванны.Я начал эту работу с выравнивания границ строк для первого слоя размещения блоков. (Образец кирпичной кладки состоял из трех блоков, установленных «по длине» и по одному «по концам» на каждой стене … что означало, что арматурные подковообразные стойки проходили через все отверстия в блоках с каждой стороны).

Я вылечил первый слой (периодически распыляя его) в течение двух дней перед добавлением остальных трех уровней. Затем я вставляю отрезки арматуры в отверстия в блоках, которые уже поддерживаются — снизу — концами «подковы», и заполняю все отверстия бетоном… и покрыл стену слоем ступеней размером 8 на 16 дюймов.

Теперь я «меховой кусок» от мастера-каменщика, поэтому мы с Джоан немного нервничали из-за возможности утечки. И, конечно же, когда ванна закончила свое двухнедельное лечение, эта чертова штука извергала воду из такого количества стыков, что мы с трудом могли ее заполнить! Однако ущерб можно было поправить. Мы просто добавили последовательные слои водонепроницаемого герметизирующего состава, строительного блока и герметичного водонепроницаемого уплотнения. . . пока мы не изготовили такую ​​герметичную ванну, которая была пригодна для мореходства!

Наш жаркий подвиг

Конечно, нам еще пришлось придумывать, как нагреть всю эту ванну жидкость.Как вы знаете, мы планировали использовать дровяное тепло, чтобы «проглотить» нашу гидромассажную ванну, но построить такую ​​систему оказалось труднее, чем предполагалось.

Сначала мы попытались приспособить печь Франклин в нашем доме для этой цели. Я использовал трубогиб пружинного типа, чтобы свернуть 50 футов медной трубки 1/2 дюйма в спираль диаметром 8 дюймов (оставив пять футов прямой трубы на каждом конце) и осторожно вставил эту медную «пружину» в дымоход дровяной печи. . Затем я построил водопроводный кошмар — трубопровод, чтобы подключить эту катушку к нашему маленькому садовому фонтанному насосу и к ванне, наполненной водой.Когда устройство было установлено, мы зажгли Франклин, скрестили пальцы и надеялись на лучшее.

Восемнадцать часов спустя половина нашей дровяной кучи превратилась в дым, и дом был похож на внутреннюю часть голландской печи. . . но вода по-прежнему была недостаточно горячей, чтобы полностью впитаться! Вниз рухнули змеевик, трубопровод и наши надежды. . . пока я не заметил рекламу (в прошлом выпуске MOTHER EARTH NEWS) комплекта для переоборудования старой бочки с маслом на дровяную печь.Этот соблазн вдохновил меня на создание собственной бочковой печи на 55 галлонов.

Мой друг сварщик изготовил дверцу печи (вместе с вытяжным отверстием) из стального листа 3/16 дюйма, в то время как я использовал сабельную пилу, чтобы вырезать загрузочное отверстие в самом стволе. Затем я закрепил дверцу на месте с помощью оцинкованных Т-образных петель.

Перейдя к задней части печи, я вырезал отверстие для дымовой трубы диаметром 7 дюймов в боковой части ствола и прикрепил дымоход, вырезав — и согнув под углом 90 ° — ряд 2-дюймовых выступов вокруг нижней трубы. раздел .. . и закрепляем этот «хомут» на барабане саморезами для листового металла. Я также вырезал прорези в верхней части дымохода (чтобы разместить «вход» и «выход» медных змеевиков) и установил демпфер над спиралью нагрева воды. В последнюю очередь я сделал четыре распашных ножки для поддержки обогревателя. . . с использованием фланцев, опорных пластин и двухфутовых секций из оцинкованной трубы 1/2 «.

Разместив готовую печь на безопасном расстоянии от нашего дома, я прикрепил свободные концы медных змеевиков к трубопроводу из ХПВХ (с компрессионными фитингами, оцинкованными соединениями и двумя короткими кусками оцинкованной трубы) и пропустил выпускную линию через штуцер шланга и в ванну.Впускной трубопровод был снабжен клапаном, подсоединен к насосу, а затем подсоединен к чану. (Насос был «привязан» к линии с помощью штуцеров с внутренней резьбой и коротких отрезков шланга … чтобы его можно было отсоединить в случае необходимости.)

Мы были готовы приступить к приготовлению. Я насыпал в барабан слой песка, загрузил в цилиндр обрезки пиломатериалов, промыл воду через систему с помощью садового шланга, пока весь воздух не вышел из трубопровода, заткнул сливной конец … и зажег его. . Как только печь заработала, я отрегулировал поток воды из шланга через нагревательный змеевик примерно до 40 галлонов в час.. . так что температура жидкости на выходе из нагревателя составляла около 130 ° F.

Когда ванна наполнилась (к тому времени вода остыла до 110 °), я отсоединил шланг и запустил насос. Мы быстро обнаружили, что огонь в нашей плите должен быть небольшим, иначе вода в змеевиках будет «выкипать» … вызывая воздушную пробку, которая останавливает наш маленький насос. (Более крупный «циркулятор» должен предотвратить эту трудность.)

Rub-A-Dub-Dub, Мы построили джакузи

Что ж, мы, наконец, сделали это: мы вдвоем построили прочную водонепроницаемую гидромассажную ванну, которую можно было легко довести до нужной температуры и поддерживать ее.Наша работа была окончена.

Казалось, вся работа заняла вечность. Но когда наступила ночь, и мы медленно погрузились в успокаивающую разум и мышцы воду (со свечой, освещающей сцену золотым светом), мы поняли, что проект стоил всех усилий.

---

Горячие советы

Вот несколько дополнительных историй о ванне, которые помогут вам на вашем пути к отдыху:

ПЛАСТИКОВАЯ ТРУБА: Мы использовали трубу из ХПВХ. Обычный ПВХ не выдерживает высокой температуры.

СИДЕНЬЯ: Бетонные блоки, увенчанные ступеньками, позволяют регулировать сидение в нашей удобной четырехместной ванне.

ПОКРЫТИЕ: Квадрат 4 ‘x 4’ из фанеры с ручками и подкладкой делает крышу хорошей, чтобы удерживать тепло, не допуская при этом листьев и / или животных. Изоляция из пенополистирола, добавленная к нижней стороне этого покрытия, обеспечит еще лучшее удержание тепла, когда ванна не используется.

ХЛОР: Чашка отбеливателя на ванну сдерживает рост микробов. (Неприятный запах химического вещества можно замаскировать с помощью лимонов, веточек мяты, цветков жасмина или различных масел и эссенций.)

ФИЛЬТРЫ: Фильтры для воды избавят вас от необходимости опорожнять бак после каждых трех или четырех использований, как это делаем мы. . . но это, конечно, дополнительные расходы. Мы просто установили шланговый кран на сливную линию, чтобы «уставшую» жидкость для купания можно было использовать для полива сада.

БЕЗОПАСНОСТЬ: Убедитесь, что помпа надежно заземлена, не пейте слишком много алкоголя во время «купания», не позволяйте воде становиться слишком горячей и не оставайтесь в ванне слишком долго за один раз.Другими словами, используйте старый здравый смысл и помните, что вы сидите в чане с очень горячей водой.

ТЕМПЕРАТУРА: Большинство ванн хранятся при температуре от 100 ° до 115 ° F (термометр для темной комнаты фотографа с циферблатом удобен для получения комфортных показаний). Мы обнаружили, что лучшая температура для социальных замачиваний составляет от 105 ° до 107 °, в то время как от 110 ° до 115 ° проникает до костей.

ССЫЛКИ: Leon Elder’s Hot Tubs (Random House) — прекрасный вводный том, а Build Your Own Hot Tub (Ten Speed ​​Press) Эд Миллер и Стивен Фламм расскажут, как построить деревянный чан с традиционным подогревом за 500 долларов.

---

Первоначально опубликовано: март / апрель 1980 г.

Безопасность дровяной печи | III

Если вы один из тысяч тех, кто поддался соблазну дровяной печи, имейте в виду, что возвращение к «старым добрым временам» дровяного печного отопления может иметь некоторые старомодные недостатки.

Пожарная опасность — одна из них.

Возрождение дровяной горелки в качестве дополнительного источника тепла привело к тревожному — и растущему — количеству пожаров, связанных с неосторожной установкой или неправильным использованием.

Цель данной брошюры — помочь восполнить пробел в знаниях о дровяных печах между поколениями, предоставив некоторую базовую информацию о выборе, установке, использовании и обслуживании отопительного оборудования на твердом топливе.

Вот некоторые основные правила, которые можно и нельзя:

DO — убедитесь, что между печью и горючими материалами, включая пол, стены и потолок, достаточно свободного пространства.
DO -местные печи на негорючей, жаростойкую основании.
DO — поручите каменщику или другому компетентному лицу проверить дымоход.
DO — сжигать только сухую, хорошо выдержанную древесину.
DO — открыть окно для вентиляции.
DO — выбросить золу в закрытом металлическом контейнере вне дома.

ЗАПРЕЩАЕТСЯ — протяните трубу печи через стену или потолок, если нет другой альтернативы.
НЕ — подключайте дровяную печь к дымоходу камина, если камин не загерметизирован.
НЕ — подключать дровяную печь к дымоходу, обслуживающему другой прибор, работающий на другом топливе.
НЕ — разжигайте огонь с помощью легковоспламеняющихся жидкостей, например бензина.
НЕ — сжигать мусор в печи; это может привести к возгоранию дымохода.
ЗАПРЕЩАЕТСЯ — дрова должны сгореть без присмотра или на ночь.

Выбор печи

Убедитесь, что ваша печь сделана из прочного подходящего материала, например чугуна или стали. Ищите печи, перечисленные Underwriters Laboratories (UL) или другими признанными испытательными лабораториями.

Если вы покупаете бывшую в употреблении печь, внимательно проверьте ее на наличие трещин и других дефектов. Также следует тщательно проверить ножки, петли, решетки и жалюзи.

Если вы живете в передвижном доме, убедитесь, что ваша печь специально одобрена для использования в таком жилище.

Установка

Перед установкой печи узнайте у местных властей, что вы соблюдаете местные правила пожарной безопасности и строительные нормы.
Дважды подумайте, где вы поставите плиту.Обычно централизованное расположение лучше всего, если печь будет использоваться в качестве обогревателя.

Следует учитывать, что теплый воздух поднимается вверх. Если печь находится слишком близко к лестничной клетке, вы можете потерять большую часть тепла на этаж выше.

Если вы планируете использовать существующий дымоход, его расположение и длина будут определяющими факторами. Обратите внимание на эти рекомендации:

• Горизонтальная секция неизолированной трубы печи не должна быть более трех четвертей длины секции дымохода выше точки соединения трубы и дымохода.
Стандарты
• Национальной ассоциации противопожарной защиты (NFPA) предусматривают наличие зазора в 36 дюймов между печью комнатного обогревателя и любой горючей стеной или поверхностью потолка . Если длина горизонтальной части трубы печи не позволяет обеспечить такой большой зазор, защитите горючую стену панелью из какого-либо защитного материала, например листового металла, на расстоянии не менее одного дюйма от стены.

Очень важно уделять особое внимание установке печи на полу. Для соответствия стандартам NFPA:

• Печи, имеющие менее двух дюймов вентилируемого открытого пространства под топкой или основанием агрегата, ни в коем случае нельзя устанавливать на горючие полы или иметь под ними какие-либо горючие материалы, если это не разрешено их списком .
• Печи, имеющие ножки или пьедесталы, обеспечивающие от двух до шести дюймов вентилируемого открытого пространства под топкой или основанием, могут быть установлены на воспламеняемых полах, защищенных четырехдюймовым пустотелым кирпичом, уложенным для обеспечения циркуляции воздуха и покрытым листовым металлом калибра 24, если это не разрешено по их списку.
• Если имеется более шести дюймов вентилируемого открытого пространства под топкой или основанием, печь может быть размещена на воспламеняемом полу, защищенном массивной кирпичной, бетонной или каменной кладкой толщиной не менее двух дюймов.Этот блок должен быть покрыт листом стали 24-го калибра, если это не разрешено перечнем печей.
• Защита пола должна выступать не менее чем на 18 дюймов со всех сторон печи.

Требования к дымоходу

Если вы используете существующий дымоход камина для вентиляции печи, он должен быть загерметизирован ниже точки входа трубы печи, чтобы предотвратить попадание токсичных газов в комнату. Это можно сделать по:

• заглушка камина, или
• заглушает сам дымоход между соединением трубы печи и проемом камина.

Площадь поперечного сечения дымохода должна быть не менее чем на 25 процентов больше и не более чем в три раза больше, чем у дымовой трубы.

Избегайте подключения более одного нагревательного устройства к одному дымоходу, потому что дымовые газы и искры могут переходить из одного отверстия в другое, что также может привести к неудовлетворительной работе.

Убедитесь, что дымоход находится в хорошем состоянии и что у него есть дымоход. Проверьте отсутствие плиток дымохода и трещин в кирпичной кладке.Вы можете попросить трубочиста проверить дымоход, а каменщик произведет любой ремонт, который может потребоваться.

При каменном дымоходе дымовая труба должна проходить через стену дымохода до его внутренней поверхности, , но не более . Для крепления трубы к кладке используйте высокотемпературный цемент.

Если у вас нет подходящего дымохода или вы предпочитаете не закрывать камин, то дымоход заводского изготовления, внесенный в список признанной испытательной лаборатории, является хорошим решением. Он должен выступать как минимум на три фута выше самой высокой точки, где он проходит через крышу здания, и как минимум на два фута выше любой части здания в пределах 10 футов.

Труба печная

Печная труба должна быть из коррозионно-стойкой стали подходящей толщины. Это стандарты, установленные NFPA:

26	менее 6
24	от 6 до 10
22	10 до (не включая) 16
16	16

Стандарты NFPA также требуют, чтобы дымовая труба имела внутреннюю площадь поперечного сечения не меньше, чем у воротника дымохода.

Труба должна быть как можно более прямой и короткой, с должным образом закрепленными секциями. Если он должен иметь углы, ограничьте их одним или, самое большее, двумя широкими изгибами под углом 90 градусов или эквивалентными. Горизонтальная часть трубы должна подниматься не менее чем на четверть дюйма до линейного фута, чтобы обеспечить хорошую тягу.

Не следует пропускать дымовую трубу через горючую стену для подключения к дымоходу. Однако, если альтернативы нет, трубу печи необходимо пропустить через наперсток или хомут.NFPA установило следующие стандарты:

— Металлический наперсток вентилируемого типа 24 калибра должен быть как минимум на 12 дюймов больше в диаметре, чем труба печи. (Это может быть сделано с помощью местного листового металла компании или жестянщика.)
-A металла или сожжены шамотной наперстка должен быть окружен не менее восьми дюймов кирпичной кладки или эквивалентного огнестойкого материала.
— В противном случае весь горючий материал должен быть вырезан из стены, чтобы обеспечить зазор не менее 18 дюймов со всех сторон трубы. Материал для закрытия этого отверстия должен быть негорючим и изолирующим.

Амортизаторы

Если дровяная печь оснащена автоматическим регулятором тяги, управляемым термостатом, необходимо тщательно соблюдать инструкции производителя по его установке. Как вариант, на трубе возле печи можно установить заслонку с ручным управлением. Этот демпфер не должен закрывать более 80 процентов площади трубы.

Вторая заслонка выше на вертикальном участке трубы печи рекомендуется для отключения печи в случае пожара в дымоходе.Вы можете заказать его в местной компании по производству листового металла или у жестянщика.

Твой лес

Зеленая древесина имеет слишком высокое содержание влаги для удовлетворительного использования. Для своей печи выбирайте древесину, предпочтительно твердую древесину, которая выдерживается от шести месяцев до года.

Древесина, расколотая перед сезонным хранением, сохнет за меньшее время и горит более равномерно. Яблоко, красный дуб, сахарный клен, бук и железное дерево обладают лучшими тепловыми качествами, согласно данным Службы распространения знаний Университета штата Мэн.

Использование надлежащей древесины — лучшая защита от скопления креозота, маслянистого вещества, образующегося в результате неполного сгорания, на футеровке дымохода.Искра может воспламенить креозот и вызвать чрезвычайно горячий и опасный пожар.

Сухая и хорошо выдержанная древесина не только минимизирует вероятность образования креозота, но и даст вам наиболее эффективный огонь.

Горящая зеленая древесина может вызвать образование такого количества креозота, что он может даже стекать в трубу печи и капать на плиту или пол.

Разжигание огня

Обязательно откройте заслонку возле печи перед розжигом огня .(Если у вас есть второй, более высокий, он может оставаться открытым для использования только в экстренных случаях.)

Разведите огонь на неглубоком слое из золы, обеспечивающем теплоотражающую поверхность. Используйте небольшое количество скомканной бумаги и накройте ее несколькими небольшими полосками древесного топлива, — говорит NFPA. Когда тяга запускается в дымоход, можно добавлять более крупные куски дерева.

Если огонь горит слишком медленно, необходимо открыть тяговые жалюзи печи, а заслонку над трубой печи открыть шире или полностью.Регулируя тягу и добавляя частые, но небольшие количества дров, можно получить ровный и непрерывный горячий огонь.

Прежде всего, никогда не обливайте дерево бензином, керосином или другой легковоспламеняющейся жидкостью, чтобы получить быстрое возгорание .

Еще один способ вызвать неприятности — использовать печь для сжигания мусора. Возникающее пламя может стать причиной пожара в дымоходе.

При пожаре

Если у вас пожар в дымоходе, сначала позвоните в пожарную службу .

Пока вы ждете прибытия пожарных, вы можете помочь контролировать огонь, закрыв жалюзи тяги и прочную заслонку в трубе печи.

Проверки

Ежегодно перед началом отопительного сезона проверяйте и тщательно очищайте дымоход и печную трубу, а также производите необходимый ремонт. Рекомендуется проводить более частые проверки, если вы накапливаете креозот и сажу.

Если вы не являетесь опытным и компетентным мастером своими руками, подумайте дважды, прежде чем пытаться прочистить собственный дымоход — вы можете повредить его облицовку.
