Печь камин своими руками: схемы, чертежи + фото

Основные типы печей

Прежде чем приступать к самостоятельной кладке печи ознакомьтесь с особенностями существующих разновидностей подобных агрегатов. Печки бывают:

отопительными. Предназначены исключительно для обогрева. Такие печи имеют предельно простую конструкцию и выкладываются в кратчайшие сроки и с наименьшими усилиями по сравнению с конструкциями других типов;
отопительно-варо чными. Самый популярный и востребованный вариант. Одновременно обогревают дом и позволяют готовить пищу;

Также существуют усовершенствован ные разновидности отопительно-варо чных печей со встроенной кухонной плитой или даже полноценным духовым шкафом.

Кладка голландки своими руками

В отдельную категорию относятся печи-камины. Это отличный вариант для современного частного дома. Подобные конструкции прекрасно справляются с задачами обогрева помещений и имеют привлекательный внешний вид. Правильно выложенная и отделанная печь-камин станет достойным дополнением интерьера как маленького загородного домика, так и дорогой частной виллы.

Такими бывают каменки

Схемы современных печей различают их не только по предназначению, но и по особенностям формы. Чаще всего в частных домах устанавливаются агрегаты прямоугольной и квадратной формы. Но при желании вы можете выложить круглую печь. Конкретный вариант подбирайте с учетом особенностей помещения и своих собственных предпочтений.

На рисунке изображена простейшая кирпичная печь для обогрева и приготовления пищи

Печь, конечно же, можно выложить своими руками и многочисленные схемы помогут вам сделать это в кратчайшие сроки. Однако при выполнении такой работы помните, что любая печь, вне зависимости от ее назначения, формы и прочих характеристик должна в полной мере отвечать действующим нормам пожарной безопасности.

Как подобрать печь для дома в русском стиле

«Русский дом» — понятие очень многогранное, можно сказать размытое. К этой манере оформления интерьера подходит и дом «а -ля рюс», и русская изба, и русский терем, а также дворянские гнезда, русские усадьбы и прочие вариации на данную тему.

Ярче всего стилевое оформление убранства дома с использованием печи проявляется в первых трех направлениях. На них и остановимся.

Русская печь в доме «а-ля рюс»

«А-ля рюс» не воссоздает точную обстановку русского дома. Он основан на украшении жилища традиционными русскими элементами: самоварами, вениками, прялками, шкурами, рушниками. Кто-то назовет этот стиль примитивным, лубочным, так как он «собирает» вещи, которые во всем мире ассоциируются с Россией.

Печь в стиле «а-ля рюс»

Стоит заметить, что «богатая» печь относится больше к стилю «русский терем», о котором речь пойдет чуть позже. «А-ля рюс» не стоит перегружать яркими изразцами. Достаточно обычного белого цвета. А вот украсить печку нужно обязательно: развесить пучки сушеных трав и ягод, вышитые полотенца, обереги, плетеные фигурки домового и т. д. Если сохранилась старая балалайка или лапти, не спешите их выбрасывать. Они обретут вторую жизнь как украшения русской печи. Поверьте, мимо никто не пройдет!

Печь в доме стиля «русская изба»

Русская изба начинается с дерева. Из него выполнено все, начиная от полов и заканчивая окнами. Никакого пластика. Отличается этот стиль от предыдущего тем, что в нем каждый предмет имеет свою практическую ценность и активно используется в хозяйстве. Чего не скажешь, к примеру, о рушнике на печи в дизайне «а-ля рюс». Он несет только декоративную функцию.

Русская печь. Фото с сайта radikal.ru

Однако и в «русской избе» царица интерьера — это печь. Она может быть однотонной или выложенной кирпичом. Допустимы и изразцы, но не пестрые и не слишком яркие. Лучше всего использовать белый или голубой цвет, разбавленный золотом.

Важно: В современном интерьере печь можно оставить как символ, декорацию. То есть выполнить конструкцию в виде печи

В ней расположить камин, нишу для дров. На то, место, где традиционно располагается лежанка, набросить плед и пару подушек. Сверху расставить кухонную утварь. А с другой стороны «печи» монтируется современная варочная панель и обустраивается рабочее место для приготовления пищи.

Печь в доме стиля «русский терем»

Чтобы понять, что такое дом в стиле «русский терем», вспомните иллюстрации к детским сборникам сказок. Терем радует яркими красками и оригинальной резьбой. Такой же должна быть и печь: с пестрыми, даже аляповатыми изразцами. Чем ярче изразцы, тем «богаче» смотрится печь.

Печь с цветными изразцами. Фото с сайта firepic.org

Интересно: В поселке Горское рядом с Санкт-Петербургом есть дом, который является наглядным примером того, как любовь ко всему русскому нашла отражение в интерьере. Это вовсе не музей, а частный жилой дом. Хозяин — коллекционер антиквариата, родом из Франции. В этом доме каждая вещичка, каждая мелочь пропитана любовью хозяев к нашей культуре. Особая их гордость – это шикарная русская печь. Выполнена она керамистом и преподавателем Санкт-Петербургской Государственной Художественно-промышленной Академии им. А.Л. Штиглица Ларисой Вячеславовной Захаровой. Украшенная великолепными изразцами, эта печь как будто бы перенеслась из сказочного русского терема.

Важно: Чтобы печь органично вписалась в любой интерьер и вся композиция выглядела изысканно, не допускайте излишеств. Даже небольшой перегиб может привести к тому, что дом превратится в безвкусное скопище вещей

Если печь большая, то двери в помещении тоже должны быть громоздкими, окна — деревянными с тяжелыми распашными ставнями, а занавески — «полегче»: из ситца или тонкого льна.

Порядовка английского камина

Конструкция камина в английском стиле имеет ряд отличительных черт. Данный вид каминов всегда выполняется с прямым дымоходом, тогда как иные разновидности часто сооружаются с дымоходом, вмонтированным в нишу стены. Другой отличительной чертой является конструкция топки камина. Если смотреть в разрезе горизонтальной плоскости, она имеет трапециевидную форму. Таким способом достигается преимущественно фронтальная направленность теплового излучения и повышается эффективность камина в плане отопления помещения, в котором он установлен.

Применение в конструкции камина наклонной задней стенки, так называемого каминного зуба, берет свое начало именно с классических английских каминов. Так как данные камины выполняются преимущественно открытыми, остро встает вопрос недопущения задымления комнаты, в которой они построены.

Наклонная задняя стенка топливника, за счет сужения топочного пространства кверху, позволяет значительно повысить скорость выхода дыма. Именно этот эффект и не позволяет газообразным продуктам горения поступать в помещение.

Английский камин всегда выполняется с прямым дымоходом

Кроме противодействия задымлению, каминный зуб способствует повышению эффективности теплоотдачи камина. Этот конструктивный элемент за счет наклона отражает по направлению помещения значительную часть тепловой энергии. В случае его отсутствия данное тепло будет просто выходить наружу.

Еще одной отличительной особенностью английского камина является отсутствие поддувала и колосниковой решетки. Вся зола и недогоревшие угли из него удаляются непосредственно через топочный проем. Поэтому конструкция камина предусматривает заложение защитной платформы ниже уровня топки, которая должна выдаваться с фронтальной стороны камина.

Общей рекомендацией при постройке всех каминов является использование при выкладывании внутреннего пространства топки огнеупорного (шамотного) кирпича. Его стоимость превышает стоимость керамического, однако она окупится за счет увеличения срока эксплуатации камина.

Также крайне не рекомендуется использовать при возведении отопительных конструкций кирпич, имеющий полости. Под воздействием высоких температур он склонен к быстрому разрушению.

Сколько весит камин

Прежде чем строить угловой камин, нам необходимо рассчитать всю массу кирпичей, которые пойдут на его изготовление. Если мы устраиваем печное сооружение уже в готовом помещении, то мы должны учесть, что полностью готовый камин имеет достаточно большой вес. Некоторые экземпляры весят около тонны. Наверное, не стоит устраивать его высоко. Ведь такой груз не выдержат перекрытия между этажами. Вес небольшой модели составит около 400-500 кг.

Фото углового камина в деревянном доме:

Даже такая небольшая модель весит полтонны

Цветовая палитра

Достаточно часто в помещении устанавливаются яркие очаги, которые могут поднять настроение, забыть о пасмурной погоде на улице. Сочетание разных оттенков позволяет создавать определенный эмоциональный фон. Теплые тона способствуют активизации, холодные обладают расслабляющими свойствами. Камин многократно усиливает эффект от воздействия цветов, интерьер мгновенно преображается.

Благодаря установке настоящего камина у владельцев квартиры появляется множество вариантов интересных дизайнерских решений.

Большим спросом пользуются очаги всех оттенков глазури (отделка кафелем, керамикой). Модели с порталами и корпусами из металла также завоевали часть рынка. Такие конструкции отличаются от кафельных мобильностью, легкостью, современным внешним видом.

Технологии позволяют создавать камины разных цветов и оттенков, при изготовлении моделей используются порошковое напыление, отделка.

Выбор формы и размера камина

Перед тем как сделать камин в доме, нужно определиться с его местоположением, формой и размерами. Желательно решить эти вопросы ещё на этапе проектирования дома, так как в уже построенном здании сделать это будет гораздо сложнее: придётся разбирать полы для устройства фундамента и потолки для вывода дымохода, учитывать существующую стропильную систему крыши, чтобы дымоход её не нарушал и отстоял от несущих элементов на безопасном расстоянии.

При проходе трубы через перекрытия и кровлю важно изолировать их от горячей поверхностиИсточник ytimg.com

По форме и месту установки домашние камины бывают островными, пристенными, угловыми, а также встроенными в стену. Для самостоятельного возведения лучше выбирать очаги, пристроенные к стене или внутреннему углу комнаты. А камины, встроенные в межкомнатные стены, могут обогревать сразу два помещения. При этом располагать их следует так, чтобы они не стояли на пути сквозняков от открытой двери или окна.

Очень важно определиться с оптимальными размерами очага, которые зависят от площади комнаты, в которой он устанавливается. Если он будет слишком большим, притока воздуха для дымовой тяги не хватит, и дым будет выходить в помещение, либо, при открытых дверях, вытягивать тепло из других комнат

А маленький камин не сможет отапливать весь объем.

Выбирая габариты, нужно ориентироваться на следующие рекомендации:

площадь вертикального сечения топки должна быть около 1/50 от площади комнаты;
глубина топочной камеры должна быть меньше её высоты в проёме в 1,5-2 раза;
сечение дымохода делается в 9-10 раз меньше сечения портального проёма.

Таблица с указанием оптимальных соотношений габаритов каминаИсточник ibb.co

Как сделать печь-грубу своими руками

Печь состоит из следующих частей:

Топочник — рабочая камера, в которую загружается топливо. Оборудуется дверцей.
Поддувало — камера, пристраиваемая ниже топки. Служит для улучшения тяги. Здесь также прикрепляется дверца для регуляции подачи воздуха. Между топочником и поддувалом устанавливается колосниковая решетка.

Дымоход — труба для отвода углекислого газа из жилья. Оснащается дверцей для чистки сажи и заслонкой.
Дымооборот (конвектор) — вертикальные (иногда горизонтальные) каналы, по которым проходят горячие газы из топочника. Они соединяют топливник с дымовой трубой и накапливают тепловую энергию.

Виды уличных русских печей.

Схема конструкции

При выборе своего проекта продумайте, какие функции должна выполнять конструкция: жарить, парить, варить, коптить. В соответствии с этим и делайте выбор уличной русской печи:

с мангалом;
с барбекю;
с местом для казана;
только с варочной плитой;
с коптильней;
с лежанкой.

Схема печи бывает как самой простой, так и максимально сложной, она может предусматривать традиционные для русской печки элементы:

место для просушки дров — подпечье;
место для хранения посуды и другой утвари — печурку;
место для горячих горшков, вынутых из печи — шесток;
камеру под шестком — перетрубье;
поверхность в камере для приготовления пищи, куда ставят варочную посуду — под;
саму камеру — горнило;
перекрытие дымохода для сохранения тепла — вьюшку;
окошко, ведущее в дымоход — душник;
регулятор тяги — заслонку.

Фото 1. Схема устройства обыкновенной русской дровяной печи, указаны все основные элементы конструкции.

Возможна и конструкция с лежанкой, но в уличном варианте она не очень уместна или служит для других целей.

Важно! Схема и чертежи печи должны включать все, что вы планируете соорудить

Обычная русская печка для улицы

Самая простая уличная печь состоит из каркаса, одно- или двухкомфорочной плиты, туннельной топки, которая дымовым зубом делится на пламенную и дымовую камеры. Схема такой кладки сравнительно проста и не требует особых знаний и применения технологий. Она подходит именно для уличного варианта, так как:

благодаря дымовому зубу нет зависимости от силы и направления ветра;
приготовление пищи становится возможным при любой температуре;
можно готовить даже на самом некачественном топливе.

Варочная поверхность может варьироваться от одного до двух кв. м и более — в зависимости от выбранной схемы. Высота горнила по типовому варианту может быть 70 см.

Мини-печь в русском стиле имеет размеры 100 см на 130 см. Но она многофункциональна и позволяет готовить любые блюда, печь хлеб и имеет ряд преимуществ:

малозатратна в финансовом плане;
удобна и проста в эксплуатации;
быстро строится;
быстро готовит блюда;
не требует большого количества топлива;
экологична.

Возвести уличную мини-печь можно за один день.

Совет. Не начинайте возведение мини-печи, если нет чертежа, проекта, разработанного дизайна. Получите квалифицированные консультации специалистов.

Уличное устройство с мангалом

Строение мангала, сделанного своими руками, включает поддон с топливом и решётку с мясом на высоте 10—15 см.

В роли открытого пламени будет выступать раскалённый воздух после протапливания печи. Приготовление продуктов ведется не на открытом огне, а внутри горнила. Топка может находиться как в стороне от вставленных решёток для приготовления мяса, так и под ними. Разные схемы печи с мангалом подразумевают различные варианты строительства. Выбирая проект, ориентируйтесь на ваши кулинарные пристрастия.

Обратите внимание! Мясо, приготовленное в уличной русской печи, имеет больше полезных свойств. В печи приготовление идёт в нише, огороженной перегородками

Благодаря меньшей тяге и отсутствию ветра и перепада температуры мясо готовится в собственном соку

В печи приготовление идёт в нише, огороженной перегородками. Благодаря меньшей тяге и отсутствию ветра и перепада температуры мясо готовится в собственном соку.

Русская печь в беседку под навесом

Такой проект подразумевает разработку определённого дизайна, который должен гармонично вписаться в общий интерьер участка, хорошо сочетаться с архитектурой дома.

При выборе схемы такой уличной русской печи сразу продумывается беседка, в которой и расположится новое сооружение. Проект должен соответствовать:

размерам выделенной под строительство площади;
несгораемым материалам, из которых планируется сооружение как беседки, так и печи;
другим характеристикам беседки, позволяющим расположить под её сводами конструкцию с топкой и пламенем.

Беседка должна быть вместительной и красивой. При желании её можно спроектировать с закрывающимися окнами или опускающимися жалюзи.

Важно! Перед строительством беседки ознакомьтесь со всеми интересными и современными проектами

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

От дымового канала до деревянных конструкций должно быть больше 37 см.Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

глина,песок,арматура.

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

молоток-кирочка специально для печи,мастерок,линейка-правило,кисть мочальная,рулетка,отвес,уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится

Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь, смотрите видео снизу:

Для того чтобы сложить печь согласно действующим нормам расстояние от внутренней стенки дымохода до ближайшей конструкции должно быть не менее 38 сантиметров. Когда устанавливается чугунная плита, зазоры по бокам должны быть не менее 5 миллиметров.

Порядовка традиционного камина

Классическая конструкция камина с прямым дымоходом, не вмонтированным в стену, к которой прилегает камин, является наиболее простой. Однако такое сооружение внешне неказисто. Добиться того, чтобы оно смотрелось пусть не роскошно, но аккуратно можно за счет ровной кладки и последующей отделки. Для кладки тела камина лучше использовать такую разновидность полнотелого керамического кирпича, как лицевой. Он обладает геометрией близкой к идеальной и позволяет сделать ряды кладки максимально ровными.

Схемы-порядовки не учитывают фундамента, поэтому речь о нем не пойдет. Но стоит отметить, что его наличие обязательно для тяжелых кирпичных конструкций. Итак,1-й ряд классической каминной кладки делается сплошным. Он играет роль теплоизоляции, для защиты фундамента от воздействия высоких температур. Его необходимость обоснована низкой жаропрочностью цементного раствора, использование которого преобладает при сооружении фундаментов.

Начиная со 2-го ряда, закладывается зольник и поддувало, которые необходимы для сбора твердых продуктов сгорания и недогоревших остатков топлива, а также для создания тяги, стимулирующей процесс горения. При заложении 3-го ряда сооружается перекрытие зольника. Этот ряд делается практически сплошным, за исключением канала по которому будет осыпаться зола, и поступать воздух в топливник.

4-й ряд по форме повторяет 3-й, но будет иметь другую ориентацию кирпичей. Этот прием должен применяться на протяжении всей кладки для повышения прочности конструкции. Также на этапе заложения 4-го ряда устанавливается колосниковая решетка.

Ряды с 5-го по 7-й будут идентичны, за исключением ориентации кирпичей. Они формируют топливник камина. С8-го по 13-й ряд происходит формирование каминного зуба, сужающего пространство топливника кверху.

На 12-м – 13-мрядах формируется перекрытие проема топливника. В качестве подпорки можно использовать чугунные уголки, данный материал менее подвержен тепловому расширению, чем сталь.

При закладке 14-го – 15-го рядов на задней стенке камина создается проем для установки дверцы. Она служит для очистки внутренних стенок камина от оседающей золы. В связи с этим следует учесть необходимый отступ камина от стены помещения.

С 15-го по 16-й ряд с внутренней стороны передней стенки камина производится сужение внутреннего проема. Таким образом, формируется дымосборник, переходящий в дымоход.

С 17-го по 20-й ряд идет формирование дымохода, площадь сечения которого равняется площади одного кирпича.

Между 20-м и 21-м рядами устанавливается дымовая задвижка для регулирования тяги в камине.

Для кладки тела камина лучше использовать лицевой полнотелый керамический кирпич

Цифровые обозначения к рисунку «б»:

Задвижка дымохода
Колосниковая решетка
Зольник
Чугунные уголки
Отверстие для чистки дымохода

Для английского камина

Английский пристенный камин имеет специфический очаг, у которого прямой дымоход. Кроме того, в чертеже или проекте такого камина следует сделать разрез в форме трапеции для того, чтобы тепло поступало непосредственно в помещение.

Для начала порядовки желательно использовать керамический кирпич. Первый ряд необходимо выполнить боковой стороной кирпича. Далее и на последующих этапах кирпич следует укладывать плашмя. Не забывайте, что порядовка английского камина не предусматривает наличие поддувала и решётки. Чаще всего печки с поддувалом должны быть в конструкции для больших комнат. В качестве элементов для крепежей вы можете использовать различные листы металла.

Вариант английской порядовки предполагает расположение печи в открытом виде. Топка должна обкладываться огнеупорным стройматериалом. Кроме того, очень многие забывают об особенности поглощения воды кирпичом, поэтому кирпич перед кладкой рекомендуется замачивать. По завершении строительных работ следует подождать несколько недель до полного высыхания кирпича. И только после высыхания камин можно вводить в эксплуатацию.

Схема колпаковой печи Кузнецова

Принцип действия устройств Кузнецова учитывает естественные свойства горячего воздуха и, выделяющихся при сгорании топлива, газов. Конструкция кирпичной печки отличается тем, что дым удерживается внутри самой печи. Для этого оборудуется так называемый колпак — топочная камера, представляющая собой закрытый купол, куда поднимается наиболее раскаленный воздух, вытесняя остывающий через нижний боковой отвод.

Фото 1. Схема колпаковой печи Кузнецова, показаны особенности движения газовых потоков в устройстве.

Вентиляционное отверстие под днищем топки обеспечивает постоянный приток холодного воздуха. Из-за того, что раскаленный воздух удерживается в печке как можно дольше, эффективность теплоотдачи увеличивается в три раза по сравнению с другими подобными устройствами.

Добиться таких результатов конструкторы пытались и в случае традиционных печей — для этого разработаны модели с системой дымоходных каналов. В них горячий воздух также задерживается внутри устройства, но удлинение дымохода естественным образом ухудшает вытяжку, поэтому эффективность обогрева вырастает ненамного.

В случае устройств Кузнецова тяга не нарушается, а горячий воздух удерживается не за счет увеличения длины канала. Это происходит благодаря естественным свойствам раскалённых газов подниматься и вытеснять более холодные. Размеры такого типа печи могут варьироваться в зависимости от необходимой мощности и площади помещения, которое требуется отапливать. Модели с одним колпаком обычно компактны и подойдут для обустройства небольшого дачного домика.

Порядовка угловой печи

Данная порядовка позволит вам сложить угловой кирпичный камин своими руками:

Простым полнотелым кирпичом нужно выложить такие конструктивные элементы как зольник и основу. Внутренняя часть, подвергающаяся более высокому нагреву, укладывается шамотным кирпичом. Поскольку печь имеет угловое расположение, в процессе работ понадобится резать кирпич. Для этого удобней всего воспользоваться болгаркой, укомплектованной специальной насадкой;
Второй ряд комплектуется зольником и на третьем ряду полностью перекрывается. В дальнейшем также устанавливаем колосник. На 4 ряду выкладываем основу из шамотного кирпича. С 5 по 6 кладем внешние стены печи из простых красных кирпичей;

На 7-9 выкладывают топочное отверстие и боковины;
После того как по подготовленному шаблону мы выложили топку арочной формы, приступаем к укладке газового зуба. Для этого задние стенки имеющие угол двадцать градусов складываются огнестойкими кирпичами, а стены расположенные с внешних сторон выполняются их простого красного;
Далее продолжаем выкладывать газовый зуб шамотом, а стены с внешней стороны простым кирпичом;

10 и 11 ряды: схема сборки арки с изготовлением шаблона

Пошаговое руководство сборки печи угловой 12-14

После формируем свод, который располагается над аркой. При сборке оставляем небольшой зазор, необходимый для циркуляции и выхода дымовых масс;
Дымоходная труба выкладывается шамотом, при этом кирпич укладывается в вертикальном направлении. Стена, расположенная в задней части выкладывается красными кирпичами;
Перекрываем топочную камеру и начинаем постепенно сужать дымоходную трубу. Производим установку дымовой заслонки;
Укладываем один ряд кирпичом, производим закрепление элемента, в который будут устанавливаться металлические сэндвич трубы.

Порядовка углового камина с 24 по 26 ряд

Схема укладки кирпича в зоне очага: ряды с 15 по 19

Теперь вы точно знаете, как построить камин угловой. При соблюдении всех размещенных в статье инструкций, советов и рекомендаций, вы сможете сложить такую конструкцию и сделать её как основным, так и дополнительным источником обогрева вашего частного или дачного дома.

устройство и принцип работы, кладка своими руками

Грубка – небольшая печь, объединяющая в себе отопительную и варочную функции. Кроме того, печь имеет привлекательный внешний вид и исполняет роль своеобразного камина, что очень удобно при наличии желания не только отопить помещение, но и украсить его.

Свернуть

Устройство и принцип работы
Преимущества и недостатки
Виды конструкций
Схемы щитков
Этапы изготовления своими руками
Обустройство фундамента
Приготовление раствора
Кладка печи и порядовка
org/ListItem»>Дымоход
Другие примеры порядовок
Правила эксплуатации
Где лучше установить?
Вывод

Устройство и принцип работы

Строительство грубы будет бессмысленным с целью постоянного пользования в суровых климатических условиях, потому что конструкция печи не предусмотрена для длительного прогрева большого пространства. Такая печь менее теплоэффективна по сравнению с другими, поэтому она лучше подходит для сезонного использования.

Небольшая печь грубка

Устройство печи грубки относительно простое, но чтобы возвести постройку самостоятельно, необходимо знать базовые принципы теплотехники и иметь навыки работы с кирпичом. Принцип работы грубы такой же как и у других кирпичных печей.

Дрова закладываются в топку, открытое поддувало дает выход дыму без попадания в помещение. Особый извилистый дымоход выводит газы от сгорания наружу. Такая конструкция дымоходных труб позволяет сохранить тепло и обогреть большую площадь. Длинная труба и особый вид щитка дают возможность отопления с минимальными затратами топлива.

В конструкции присутствуют следующие элементы:

Поддувало с дверцей, необходимое для хорошей циркуляции воздуха,
Топочник – камера для подачи топлива в печь,
Щиток со специальными каналами, предназначенными для прохождения газа,
Дымоход в грубке, как и в любой другой печи предназначен для вывода газов от сгоревшего топлива наружу. Обязательно наличие дверцы и заслонки.

к содержанию ↑

Печь груба очень удобна для использования на даче. Отапливать помещение такой печью постоянно тоже можно, но при наличии хорошей теплоизоляции дома. Если грубу украсить керамической плиткой, она станет прекрасным дополнением к интерьеру, требуется только желание и фантазия хозяина. У данного агрегата преимуществ гораздо больше, чем недостатков.

Стоит ли заниматься строительством конструкции решить просто, ознакомившись со списком:

Преимущества:

Компактность.
Возможность применения печи для готовки пищи.
Привлекательный внешний вид.
Для возведения необязательны дополнительные строительные работы внутри дома.
Простота исполнения и эксплуатации.
Возможность оснащения печи лежанкой, но только при использовании дров как топлива.
Небольшие затраты стройматериалов.

Недостатки:

Меньшая теплоэфективность.
Использование возможно по сезонам или в маленьких домах.

к содержанию ↑

Виды конструкций

Печь груба различается по видам конструкций. Распространенно два вида – со встроенным щитком и с пристроенным.

Со встроенным щитком. Если строить грубу со встроенным щитком, внешне она сильно напоминает варочную плиту. Такая конструкция наиболее легка в исполнении и требует меньших затрат материала. Преимуществом подобной грубы, является возможность возведения печи без фундамента.
С пристроенным щитком. Так же щиток можно пристроить снаружи, сделать печь похожей на камин, но постройка займет гораздо больше сил и потребует чуть ли не вдвое больше материалов. Удобством станет то, что аккуратная постройка из кирпича или декоративно украшенная керамической плиткой печь станет отличным дополнением к интерьеру и придаст дому особый шарм.

к содержанию ↑

Схемы щитков

Печь груба может иметь несколько назначений и в зависимости от целей ее использования, строят различные виды щитков. Рассмотрим возможные варианты щитков:

Последовательный ход с вертикальными каналами. Для постройки такого вида щитка требуется наименьшее количество материалов. Схему проще воплотить в жизнь тем, кто не имеет достаточного опыта, благодаря простоте конструкции. Если схема щитка построена правильно, сопротивление газам будет самым большим, теплоэффективность средняя.
Последовательный ход с горизонтальными каналами. Построить схему гораздо сложнее, чем предыдущую, но по параметрам они не различаются. Теплоээфективность повышается, за счет снижения сопротивления газам.
Последовательный ход с длинными вертикальными каналами. Главные преимущества схемы заключаются в том, что простота возведения соответствует первому виду, а теплоэфективность второму. Минусами станет необходимость дополнительной постройки фундамента и большие затраты стройматериалов.
Параллельный ход. Печь со щитком с параллельны ходом некомпактная, занимает много пространства, но теплоэффективность у нее самая большая. Существует возможность снижения мощности топки.

к содержанию ↑

Этапы изготовления своими руками

Печь груба нетрудоёмкая, возведение агрегата займет наименьшее количество стройматериалов, а законченный вариант не займет много места, что очень удобно для небольших домов. Построить грубу опытному печнику будет совсем легко. Начинающему придется вникнуть в принцип работы и устройство конструкции, немного повозиться, но большое желание и соответствующие усилия принесут свои плоды.

Как основной строительный материал лучше использовать керамический огнеупорный кирпич. Качественный керамический кирпич имеет яркий красный цвет и при постукивании издает отчетливый звон. Кирпич с трещинами на поверхности лучше не применять. Для построения перегородок внутри печи можно использовать более дешевый переженный кирпич, но для конструкции самой печи его использовать не стоит.

к содержанию ↑

Обустройство фундамента

Построение фундамента достаточно долгий и сложный процесс. Перед началом строительства необходимо сделать разметку на будущем месте печи.

Выкопанная яма должна быть больше конструкции как минимум на 25 см. Яма наполняется щебнем или любыми другими камнями. Заливается раствор цемента с песком в соотношении 1:2, щебень должен полностью заполниться раствором.

Как цемент высохнет, создается кирпичная кладка по размеру залитой ямы. При создании кирпичной кладки обязательно использование строительного уровня, для контроля параллельности фундамента земле. Высохшую кладку покрываем рубероидом.

к содержанию ↑

Приготовление раствора

Для того, чтобы возвести конструкцию самостоятельно лучше использовать глиняный раствор из-за лучшего удержания температуры. В приготовлении раствора используют глину песок в пропорциях 1:2. Перед тем, как замешивать раствор рекомендуется просеять компоненты через сито.

Стоит заметить, что для раствора подходит только карьерный песок, но не речной или морской, а оптимальной глиной будет жирная. Готовую сухую смесь высыпать в заранее приготовленную емкость и залить водой. Чтобы раствор лучше ложился, стоит оставить его настаиваться на всю ночь, и только утром использовать. Для улучшения смеси добавляют стакан соли и килограмм цемента.

к содержанию ↑

Кладка печи и порядовка

Рассмотрим самую простую схему для постройки грубки. Для неопытных строителей такая конструкция будет ясна.

Порядовка:

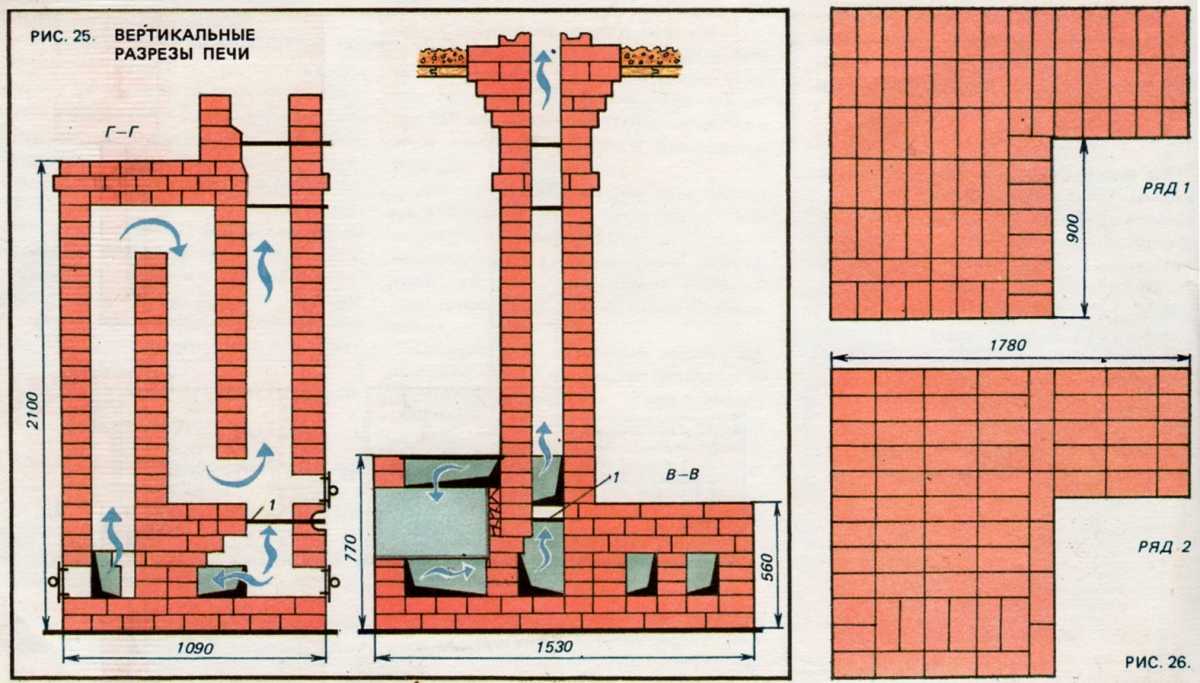

Порядовка простой двухконфоровной печи груба

Перед началом выкладки ряда стоит сначала выложить ряд сухого кирпича. Для удобства следует пронумеровать все элементы. Для лучшего качества кладки лучше сначала замочить кирпич и дать ему настояться в воде несколько минут.

Все ряды обязательно нужно проверять строительным уровнем, а углы отвесом, иначе конечная постройка будет перекошенной. Во время строительства нужно следить за тем, насколько равномерно наполняются швы, в них ни в коем случае не должно быть воздуха. Специалисты знают, что зазор между швами не должен превышать 3 мм.

Основные моменты кладки:

Поверх гидроизоляционного рубероида кладутся ряды кирпича и производятся все необходимые замеры, осуществляется проверка швов.
Дверцу поддувала необходимо надежно закрепить в конструкции, для этого применяется асбестовая проволока, ей обматывается корпус дверцы. Подготовленная дверца устанавливается на место.
После изготавливается кладка четырех рядов с перекрыванием поддувала. Между кирпичами и дверцей поддувала оставляется зазор в десять мм.
Производится установка дверцы топки по тому же принципу, что и установка дверцы поддувала. Выкладывается еще пять рядов кирпичей.
Далее производится установка плиты, с осуществлением предварительных замеров. Зарезы на плите делаются при помощи болгарки. Толщина плиты должна быть меньше толщины кладки. Закрепляем плиту раствором.

В качестве наглядного примера (чтобы понимать основные этапы работ), вы можете увидеть процесс кладки на фото:

Конструкция основной части печи закончена.

к содержанию ↑

Дымоход

Печь не будет закончена без правильного монтажа дымохода. К этому элементу следует подойти со всей серьезностью и тщательностью, ведь от правильного дымохода зависит безопасность человека. Если дымоход построен неправильно, он не будет выводить газы от сгоревшего топлива, а значит, эксплуатация печи невозможна.

Газ выводится наружу, пройдя через несколько каналов. Необходимо наличие ровной поверхности, способствующей лучшему выходу дыма. Для начинающих печников без достаточного опыта работы с кладкой кирпичей лучше установить простой вариант трубы – из нержавеющей стали.

Она обеспечит хорошую тягу и практически не образует конденсат. Выведение трубы наружу через крышу гораздо проще, чем при возведении кирпичного дымохода. Кроме того, стоимость такой трубы минимальная.

Чтобы печь работала, следует соблюдать следующие правила:

Подобрать сечение, подходящее для всей конструкции.
Длина трубы не менее пяти метров.
Толщина дымохода не должна быть меньше 0,5 мм.
Необходимо наличие места для прочистки дымохода.
Дымоход укрепляется при помощи проволоки и герметика, это не позволит лишним газам попасть в помещение.
Трубу нужно дополнительно утеплить, это сохранит больше тепла в доме и предотвратит замерзание трубы зимой.
Дымоход должен располагаться на расстоянии не меньше 1 м от ближайшей конструкции.

к содержанию ↑

Другие примеры порядовок

Другие примеры порядовок:

Порядовка грубки с одной конфоркой

Порядовка грубки с переключением на зимний/летний ход

к содержанию ↑

Правила эксплуатации

Эксплуатация кирпичной печи не только не создает трудности любителям, но и создает ощущение уюта от отрытого огня.

Лучше использовать печь грубку посезонно. Малая теплоэффективность не позволяет использовать печь круглый год, она не сможет хорошо прогреть большой дом во время холодной зимы.
Необходимо регулярно прочищать дымоход, чтобы газы не попадали в помещение и не травили обитателей дома.
Топить печь только с соблюдениями техники безопасности, не класть слишком много дров за один раз, плотно закрывать дверцу топливника после закладки партии топлива.
Если печь применяется как варочная плита, необходимо использовать соответствующую чугунную, глиняную или алюминиевую посуду, а так же различные прихватки или перчатки во избежание получения ожогов.
При наличии лежанки на печи, топить стоит только дровами. Уголь слишком сильно нагревает поверхность лежанки.
Перед началом использования печи обязательно убедиться в правильности монтажа дымохода.
В качестве топлива лучше использовать дрова или уголь. Применять различные отходы из современных материалов не рекомендуется, они выделяют вредный для здоровья газ и забивают дымоход.

к содержанию ↑

Где лучше установить?

Грубу можно установить практически в любом месте. Если ваша печь выполняет только функцию обогрева дома, лучше построить её в подсобном помещении, чтобы освободить место в основной части дома и исключить попадание дыма в жилые комнаты.

Если же пользователь печи желает построить для себя упрощенный красивый камин, грубу лучше устанавливать в комнате, которая является местом сбора семьи и гостей. Каждый оценит необычный и привлекательный элемент интерьера, если печь построить аккуратно, дополнительно покрыв ее специальным облицовочным материалом.

При построении печи со встроенным щитком, лучшим местом для установки станет кухня. Грубка в данном случае выполняет функции варочной плиты, приготовление на ней пищи не только придаст еде особенный вкус, но и значительно сэкономит электроэнергию или газ.

Важно, чтобы на территории установки печи был достаточно прочный пол. Кровлю в месте прохождения дымохода нельзя переделывать.

к содержанию ↑

Вывод

Печь груба – экономичный источник тепла, создающий комфортную атмосферу. Кирпичная печь придает дому неповторимое ощущение уюта и деревенской самобытности. При желании построить такой агрегат сможет кто угодно, стоит только немного разобраться в принципах кирпичной кладки.

При наличии соответствующих навыков, дымоход тоже можно сделать кирпичным, но стоит делать это с осторожностью, постройка дымохода требует точности. Для маленькой дачи груба особенно удобна, она обеспечит равномерное распределение тепла в доме и не займет много места. Так же печь станет прекрасным устройством для приготовления еды.

Как сделать Уменьшение искусства в 5 простых шагов

Как сделать Уменьшение искусства – шаг за шагом

Уменьшение искусства является простым и безопасным занятием. Нас часто спрашивают: «Как вы занимаетесь термоусадочным искусством» или «Что такое термоусадочное искусство?». Вот все объяснил.

Shrink Art — это полистироловый пластиковый лист, предназначенный для усадки менее чем в два раза по сравнению с первоначальным размером при сохранении той же формы и цвета.

Иногда ее называют термоусадочной пленкой, термоусадкой, полиусадкой или термоусадочной пленкой. Наш готовый термоусадочный художественный продукт обеспечивает блестящую, прочную отделку, которая прослужит долгие годы. Под присмотром взрослых термоусадочное искусство подходит для детей от 5 до 85 лет!

Шаг первый:

Положите шероховатой стороной вверх. Либо обведите, либо нарисуйте от руки свои любимые картинки или изображения на пластике, используя качественные карандаши или перманентные маркеры. Не используйте мелки, они могут воспламениться в процессе нагревания! Нарисуйте контур черным цветом, а затем раскрасьте остальную часть рисунка. Использование теней и узоров добавит размерности и класса вашему рисунку. Для более легкого и профессионально выглядящего результата используйте предварительно напечатанные термоусадочные рисунки Kidsplay Crafts и просто раскрашивайте дизайн!

Шаг 1: Раскрасьте карандашами или перманентными маркерами

Шаг 2:

Вырежьте изображение с помощью ножниц для рисования. Обычно легче сначала вырезать грубо, а затем более аккуратно обрезать рисунок. Искусство термоусадки довольно прочное и твердое, и терпение даст наилучшие результаты.

Шаг 2: Вырежьте термоусадочную картинку канцелярскими ножницами.

Шаг 3:

Если вы собираетесь использовать кольцо для ключей, украшение или новогоднее украшение, проделайте отверстие для кольца для ключей или крючка. Отверстие также уменьшится до идеального размера. Помните — вы не можете добавить отверстие после того, как уменьшили его!

Шаг 3: Проделайте дыру в своем термоусадочном искусстве!

Шаг 4:

ТОЛЬКО ДЛЯ ВЗРОСЛЫХ (детям понравится смотреть): Поместите термоусадочную графику на лист бумаги для выпечки на металлический поднос. Выпекать при 160 градусах 30-60 секунд. Термоусадочное искусство будет скручиваться, а затем станет плоским, когда будет готово.

Шаг 4: Выпекайте от 30 до 60 секунд.

Шаг 5: Прикрепите кольцо для ключей или шнурок, чтобы завершить свой шедевр термоусадки! Отлично подходит для брелоков, сумочных бирок, ожерелий, браслетов и сережек!

Шаг 5. Наденьте брелок на готовую термоусадку.

Итак, вот наши 5 простых шагов по созданию термоусадочной техники. Почему бы не попробовать? Вы можете ознакомиться с нашим ассортиментом Shrink Art здесь.

Уменьшающее искусство

Уменьшающее искусство (также известное как психотерапевт или психотерапевт) — это фантастическое занятие для детей. Дети могут нарисовать, обвести или раскрасить рисунок на специальном пластиковом листе, а затем наблюдать, как он волшебным образом уменьшается в размерах в духовке! Готовый продукт представляет собой компактное произведение искусства, которое можно использовать в качестве брелока или бирки для сумки. Shrinkies можно использовать для создания узоров, животных, лиц, имен, букв, цифр, любимых персонажей и символов, практически всего, что вы можете нарисовать, обвести или скопировать!

Инструкции по использованию термоусадки своими руками

155 акции

Поделиться
Твит

К учебнику

Вы ищете забавную идею для всей семьи? Изучите все советы по созданию термоусадочной поделки . Воспользуйтесь нашим бесплатным шаблоном, чтобы создать самые симпатичные термоусадки для брелоков, магнитов и многого другого.

*Раскрытие информации: я рекомендую только те продукты, которые использовал бы сам, и все мнения, высказанные здесь, являются нашими собственными. Этот пост может содержать партнерские ссылки, по которым я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас. Прочтите нашу полную политику конфиденциальности.

У нас новая любовь к любимому ремеслу детства. Вся наша семья в восторге от психиатра . Вы можете сделать более продвинутые термоусадочные игрушки, такие как дизайн, которым мы поделимся, или более удобные для детей рисунки и каракули. Несмотря ни на что, наблюдать за тем, как ваш дизайн уменьшается, очень круто!

Подпишитесь на нашу рассылку в конце этого поста, и в качестве благодарности мы вышлем вам все 50 шаблонов состояний.

Содержание

Что такое термоусадка?

Термоусадочные шайбы представляют собой пластмассу, которая при плавлении уменьшается до меньшего размера. Вы можете использовать пластмассу #6, чтобы сделать свои собственные пластиковые термоусадки. Я не уверен, что хотел бы расплавить свой собственный пластик и без проблем купить настоящую термоусадочную пленку.

Где можно купить термоусадки?

В любом местном магазине товаров для рукоделия или интернет-магазине должна быть эта простая поделка. Вот несколько целевых страниц для термоусадочной пленки, чтобы вы могли делать покупки по лучшей цене!

Amazon: У них есть широкий выбор прозрачных, матовых и даже цветных термоусадочных пленок.
Michaels: Аналогично выбору Amazon, но вы даже можете сэкономить немного больше, если вы можете использовать купоны!
Walmart: Если вам нужен комплект, у них есть выбор.

Как уменьшить термоусадку

Вам нужен источник тепла. Наиболее распространенный способ усадки термоусадочных материалов — в духовке или тостере. Также говорят, что сработает тепловой пистолет или фен.

Для наших термоусадочных материалов мы предпочитаем готовить их на пергаментной бумаге на противне при температуре 325 градусов по Фаренгейту в течение 1–3 минут. Вы увидите, как пластик скручивается и скручивается при нагревании. Подождите 30 секунд после того, как последний будет лежать ровно. Нам еще предстоит переварить термоусадочный обед, но внимательно следите за духовкой, пока он сжимается.

Идеи дизайна

Для детей

Простое написание имени. Есть что-то особенное в их почерке в этом юном возрасте.
Их любимый рисунок: будь то монстр или цветок.
Простая форма, вырезанная и нарисованная разными цветами. Пробейте дырочку и создайте забавный шарм в стиле Джексона Поллока.
Радуга очень хорошо подходит для дизайнов Шринки Динка.
Что угодно, вот почему мы любим психи-динков!

для взрослых

Небольшие прелести для ювелирных изделий
Fun Designs для магнитов
Садовые маркеры
СТАВИТЕЛЬНЫЕ ПЕРЕКЛЮЧЕНИЯ
SUCCULENTS
ПРОИЗВОДИТЕЛЬНЫЕ ПРОИЗВОДИТЕЛЬНЫЕ

Честно говоря, вы можете нарисовать все, что захотите, на пластиковом диске. Вот милые маленькие садовые маркеры, которые мы сделали, просто набросав перманентными маркерами и приготовив так же, как мы объясняем в этом посте.

Наша государственная идея

Мы любим (без каламбура) государственное искусство. Самое лучшее, что вам нужно, это черный маркер и наш шаблон или ваш собственный рисунок. Просто тщательно проследите контур и слова по вашему выбору.

Аккуратно вырежьте термоусадочный напиток и проделайте отверстие, если вы планируете его повесить. Из них могут получиться забавные подвески, брелки, рождественские украшения или магниты.

Примечания о приготовлении пищи в духовке

Не беспокойтесь, если они будут крутиться. Это совершенно нормально. Мы думали, что наши соприкоснутся, но после того, как они перевернулись и согнулись, они выпрямились. Вы можете увидеть это на картинке ниже.

Насколько они уменьшаются?

Здесь вы можете увидеть разницу в размерах от шаблона до фактического конечного результата термоусадки. Наш Shrinky Dink примерно в 1/3 размера оригинала и намного толще, чем оригинальная пленка.

Использование нашего шаблона состояния

Если вы хотите изменить размер, вы всегда можете изменить настройки принтера, чтобы изменить его масштаб. Мы также рекомендуем печатать только ту страницу, которая вам нужна, а не все страницы (нет необходимости тратить чернила). Думаю, вы распечатаете все шаблоны, если будете делать 50 штатов!
