Односкатный навес из поликарбоната: плюсы и минусы

При постройке или надстройке дома либо каких-то придомовых сооружений нередко возникает вопрос возведения навесных конструкций. Навесы бывают односкатные, двускатные, куполообразные, арочные. Наиболее функционален и прост в возведении односкатный навес. Его можно соорудить самостоятельно, но прежде стоит ознакомиться с разновидностями такого сооружения, материалами, из которых оно изготавливается, способами монтажа и важными нюансами, позволяющими избежать ошибок при строительстве. Что собой представляет односкатный навес

Односкатный навес – самый простой тип навесных сооружений, по нему влага стекает с одной стороны кровли, держащейся на разновысотных опорах. По сути, такой навес – это та же крыша, но на опорных элементах. Конструкция служит для защиты пространства под ним от различного вида осадков, ветра, пыли и солнца.

Относительно других типов козырьков навесы односкатного типа отличаются невысокой стоимостью, прочностью, отличными функциональными свойствами, легкостью монтажа и демонтажа.

Содержание

1. Типы односкатных навесов и их характеристики
2. Виды кровельных материалов для односкатных навесов: достоинства и недостатки
3. К преимуществам профнастила можно отнести:
4. Этапы самостоятельного возведения односкатного навеса
5. Последовательность действий при установке опор такова:
6. При строительстве односкатного навеса следует придерживаться следующих важных правил:

Типы односкатных навесов и их характеристики

Прежде чем отдать предпочтение тому или иному виду односкатной конструкции, необходимо изучить преимущества каждого из видов.

По характеру материала изготовления односкатные конструкции подразделяются на:

• металлические;
• деревянные;
• смешанные.

Металлические навесы односкатного типа монтируются из оцинкованных труб либо из высокопрочного стального профиля. Каркас таких навесов бывает кованым или сварным, стандартной или сложной формы. Металлические односкатные навесы отличаются высокой прочностью, надежностью, долгим сроком эксплуатации. Они не боятся осадков различной интенсивности.
Деревянные навесы односкатного типа сооружаются из дерева различных пород, в качестве материала для опорных стоек выбираются брус либо оцилиндрованное бревно. Вагонка или обрезная доска служат для изготовления обвязки и обрешетки. При покрытии материалов специальным составом деревянные навесы становятся защищенными от негативного воздействия природных условий и служат в течение долгого времени.

Смешанные односкатные навесы изготавливаются из металла и дерева. Как правило, опорные элементы таких конструкций сооружаются из металла, а крыша – из древесины.

Гораздо реже односкатные сооружения возводятся с применением камня. Это весьма трудоемкий и дорогостоящий процесс, однако прочность их гораздо выше, нежели у других видов навесов для дачи.

В зависимости от способа расположения односкатные конструкции делятся на:

• отдельно стоящие;
• пристроенные.

Отдельно стоящие односкатные навесы монтируются без привязки к основному сооружению. Их можно располагать в любой части придомовой территории. Зачастую такой вид конструкций используется в качестве зоны отдыха и укрытия автомобилей от осадков.

Пристроенные односкатные козырьки требуют привязки к основному сооружению и служат для защиты, например, крыльца от осадков и солнечного света. Навес над крыльцом так же защищает ступени от снега.  Эти конструкции имеют относительно небольшой размер и изготавливаются из легких материалов.

В зависимости от функциональности навесы односкатного типа бывают:

• декоративные;
• функциональные.

Декоративные навесы призваны эстетически дополнять имеющиеся на придомовом участке постройки. Функциональные навесы сооружаются для выполнения полезных функций в виде защиты от различного рода осадков, пыли, солнца.

Виды кровельных материалов для односкатных навесов: достоинства и недостатки

Прежде чем планировать навес с односкатной крышей, нужно решить вопрос относительно материала, из которого будет выполнена кровля.

На рынке строительных товаров представлены следующие виды кровельных материалов:

• поликарбонат;
• профнастил;
• металлочерепица.

Поликарбонат представляет собой похожий на стекло полимерный пластик. По структуре этот материал бывает сотовым и ячеистым.

Дом из бруса

23.76%

Дом из кирпича

17.65%

Бревенчатый дом

13.78%

Дом из газобетонных блоков

19.14%

Дом по канадской технологии

11.07%

Дом из оцилиндрованного бревна

3.48%

Монолитный дом

4%

Дом из пеноблоков

3.81%

Дом из сип-панелей

3.32%

Проголосовало: 3678

Поликарбонат обладает следующими качествами:

• высокопрочностью;
• антидеформационными и антикоррозийными свойствами;
• способностью поглощать ультрафиолет, но, тем не менее, обеспечивая достаточный уровень освещенности;
• легким весом;
• низкой теплопроводностью;
• высокой способностью поглощать звук;
• экологичными свойствами;
• устойчивостью к высоким температурам;
• простотой в уходе;
• обширной цветовой палитрой;
• относительно невысокой стоимостью.

Но наряду с достоинствами поликарбонат обладает и некоторыми недостатками. К ним относятся: необходимость соблюдения величины теплового зазора, высокая отражающая способность, прозрачность, низкий уровень абразивной устойчивости.

Сергей Федоров

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Профнастил – листы из оцинкованной стали, с помощью которых облицуют стены либо кровлю.

К преимуществам профнастила можно отнести:

• легкий вес;
• долговечность и высокую прочность;
• неподверженность механическому воздействию атмосферных осадков;
• большой гарантийный срок;
• широкий цветовой диапазон;
• неподверженность цвета материала выгоранию на солнце;
• при правильном монтаже – предотвращение попадания даже самых интенсивных осадков внутрь сооружения;
• легкость монтажа, который под силу даже непрофессиональному строителю;
• наибольшую дешевизну среди всех вариантов для кровельных покрытий.

Среди недостатков профнастила можно выделить низкую способность к поглощению звуков и низкий уровень устойчивости к механическим повреждениям, в результате которых он может покрыться коррозией.

Металлочерепица представляет собой одну из разновидностей кровельного покрытия в виде стальных, алюминиевых или медных листов, покрытых полимерным защитным слоем.

Преимуществами металлочерепицы являются:

• небольшой вес;
• прочность;
• экологичность;
• простота монтажа и ремонта;
• большой выбор цветов;
• невысокая стоимость наемной силы при монтаже;
• возможность монтажа при низких температурных режимах.

К недостаткам металлочерепицы относятся низкий уровень звукоизоляции, необходимость наличия специального инструментария при монтаже, вероятность появления коррозии поврежденных участков покрытия.

Возводить односкатный навес своими руками необходимо, ориентируясь на прочность, долговечность, функциональность материала и его стоимость.

Этапы самостоятельного возведения односкатного навеса

Соорудить собственными силами навес с односкатной крышей не составит большого труда, если учесть все нюансы этого процесса, сделать грамотный чертеж навеса, выбрать правильные строительные материалы и соблюсти все этапы строительства.

Перед тем как сделать односкатный навес, необходимо тщательно разработать алгоритм действий.

Строительство односкатного навеса предполагает следующие этапы:

1. Разработка чертежа будущего сооружения.
2. Приобретение материала.
3. Подготовительные работы.
4. Монтаж навесного сооружения.

Как видно, этапов не так много, но каждый из них очень важен.

При разработке чертежа навеса односкатного типа рассчитываются следующие параметры:

• размеры сооружения;
• сила нагрузки на опоры;
• количество строительных материалов;
• угол уклона навеса.

На этом этапе следует особое внимание уделить системе водостока, поскольку по односкатному навесу осадки стекают в одностороннем направлении.

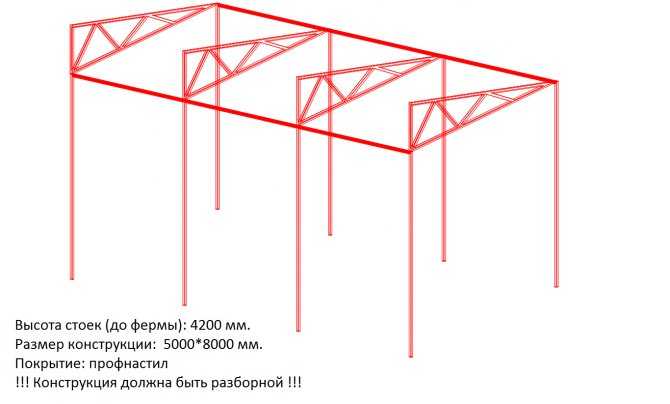

Ферма – каркасное металлическое строение с поясами сверху и снизу, которые посредством сварки соединяются конструкции в виде вертикальных стоек и раскосов. С помощью ферм сооружение способно выдержать сильные нагрузки.

Навес изготавливаются из профильных труб: круглых диаметром 30 см либо квадратных со стороной 30 см. Верхняя труба должна быть длиннее нижней, поскольку козырек сооружается под уклоном. Фермы располагаются по краю и в середине кровли. Распорки при помощи сварочного аппарата присоединяются к нижней и верхней трубе. Расположение распорок должно быть зигзагообразным. К ферме присоединяется обрешетка, с помощью которой монтируется кровля и крепится крыша. Крепление фермы не должно допускать протечки в месте соединения.

При расчете количества необходимых строительных материалов можно использовать одну из предназначенных для этой цели программ. С ее помощью можно также высчитать и количество несущих сооружений и узлов.

На этапе подготовительных работ определяется участок, на котором будет возведено сооружение и на него согласно чертежу наносится разметка. Далее происходит сооружение опорных конструкций.

Последовательность действий при установке опор такова:

1. Вырываются 6 ям цилиндрической формы глубиной 60-90 см.
2. Вымешивается бетон из цемента, песка и гравия в пропорции 1:3:5.
3. На дно вырытых ям выливается бетон толщиной около 5 см.
4. В бетон помещаются трубы.
5. Трубы снаружи фиксируются при помощи бетона.
6. Трубы выравниваются и подпираются досками, оставляются для застывания бетона на 3-4 дня. Наиболее легкий способ установки деревянных стоек на фундамент – использование анкера.
7. Доски прикручиваются при помощи саморезов таким образом, чтобы выступали за края столба на 3 см.
8. Для финального закрепления сооружения обрезанные под углом 45 градусов распорки прикручиваются при помощи саморезов.

Затем к столбам крепятся фермы, на фермы – кровельный материал. Если для покрытия кровли выбран поликарбонат, то в качестве крепежных элементов используются саморезы с термошайбами, если профнастил или металлочерепица – обычные саморезы.

На завершающем этапе строительства навеса односкатного типа устанавливается водосток, чтобы избежать скапливания воды возле возведенного сооружения.

При строительстве односкатного навеса следует придерживаться следующих важных правил:

• При возведении сооружения необходимо учитывать направление ветра для предотвращения деформации навеса от интенсивных его порывов.
• Односкатные конструкции пристроенного типа не следует использовать в качестве мангальных зон и зон для приготовления барбекю. Это небезопасно!
• Уклон крыши необходимо выбирать так, чтобы уменьшить нагрузку снега на постройку, он не должен составлять менее 15 градусов, чтобы осадки не скапливались на козырьке.
• Выбирая материал для покрытия кровли навеса, стоит полагаться на принцип идентичности: покрытие кровли для эстетичности должно перекликаться с материалами, из которых сооружено основное строение.

Навесы односкатного типа обладают множеством преимуществ. Если определиться с материалами и основным назначением, то такие конструкции сэкономят не только финансовые средства, но и время на их возведение, сделают придомовую территорию более функциональной, а благодаря смекалке позволят соорудить комфортную зону для отдыха всей семьи.

Вы можете задать свой вопрос нашему автору:

чертежи, расчет, монтаж своими руками, фото

Содержание

• Особенности арочных конструкций из поликарбоната
• Области применения арочных навесов из поликарбоната
• Навес арочного типа во дворе
• Крыши и навесы из поликарбоната в садово-огородничьем хозяйстве
• Чертежи арочных навесов из поликарбоната
• Вариант арочного навеса для теплицы
• Навесы с арочной крышей для двора
• Расчет арочного навеса из поликарбоната
  • Геометрия расчета
  • На что нужно обратить внимание
• Выбор материалов и подготовительные работы
• Как сделать арочный навес из поликарбоната своими руками
• Советы и рекомендации
• Заключение

Если требуется построить защиту от солнца, то лучше всего выбрать арочный навес из поликарбоната. Небольшая масса и умеренные затраты на его обустройство делают арочную схему наиболее популярной из всех возможных. Арочная система справедливо причисляется к классическим способам компоновки, подтвердившим свою надежность и долговечность.

Особенности арочных конструкций из поликарбоната

Данный тип навеса нельзя строить и ставить произвольным образом, потребуется как минимум предварительный расчет и испытание на прочность. Это усложняет работу с листовым поликарбонатом и несущей рамой, но в целом строительство арочного навеса не представляет особой проблемы для всех, кто умеет работать со сваркой хотя бы на уровне любителя.

Секрет популярности подобных навесов кроется в использовании двух основных элементов:

• Несущая балка арочного типа. Благодаря сложной криволинейной поверхности навес получается достаточно прочным, способным выдерживать значительную вертикальную и горизонтальную нагрузку;
• Кровельного покрытия из поликарбоната. Материал достаточно прочный и одновременно гибкий, чтобы выдержать порывы ветра и давление снежного покрова.

Поликарбонат, благодаря высокой прозрачности, обеспечивает достаточное количество солнечных лучей, под арочным навесом можно без особых проблем работать даже в сумраке вечера или при плохой погоде, не прибегая к электрическому освещению.

К сведению! Навес из поликарбоната отлично фильтрует практически весь ультрафиолет солнечных лучей, поэтому можно находиться под арочной кровлей без ущерба для здоровья неограниченное время.

Кроме того, арочные навесы из поликарбоната, фото, получаются значительно более симпатичными и даже эффектными, чем конструкции с кровлей из металла, например, профнастила, тем более, шифера.

Помимо эстетики и дизайна, навес, крытый поликарбонатным листом, считается намного безопаснее. Даже если ветром и оторвет легкий прозрачный пластик, что крайне маловероятно, никакой опасности для находящихся под арочной крышей людей нет и быть не может. Шифер и металлический лист в подобной ситуации представляет определенную угрозу.

У поликарбоната есть два врожденных недостатка. Во-первых, швы на линии стыковки листов нужно обязательно закрывать арочными накладками из алюминия, а во-вторых, пластик существенно теряет во внешнем виде и, главное, в прочности при небольшом повреждении защитной пленки.

Области применения арочных навесов из поликарбоната

Существует огромное количество вариантов возможного использования арочных конструкций. Ранее для домашнего навеса использовались арки и дуги, куски и запчасти от ферм и перекрытий промышленного назначения, либо изготавливались вручную с помощью наковальни, пары металлических шаблонов и тяжелой кувалды.

С появлением трубогибочных станков, как электрических, так и ручных, изготовление деталей арочного навеса вообще перестало быть проблемой. Ферму для навеса из поликарбоната можно сделать любого размера, формы и конфигурации.

Навес арочного типа во дворе

Обустройство навеса идеально подходит в качестве места хранения на открытой площадке авто и мототехники, материальных ценностей, которым противопоказана влага и требуется постоянное проветривание. Арочный навес из поликарбоната для автомобиля обеспечивает качество хранения техники, на уровне отапливаемого и вентилируемого гаража, и в первую очередь благодаря прозрачной кровле и сквозняку.

Навес арочного типа можно рекомендовать для защиты входных дверей, особенно для зданий, у которых вход в дом расположен не в центре фасада, а смещен к углу. Обычно в такой ситуации крышу над крыльцом изрядно треплет порывами ветра, поэтому использование прочной и жесткой арочной конструкции козырька обеспечит необходимую долговечность и надежность.

Кроме того, арочная конструкция ферм выдерживает любую толщину снега, а прозрачный поликарбонат хорошо прогревается на солнце и быстро освобождается от ледово-снеговой шапки. В солнечную погоду любая влага и вода, попавшая под козырек, высыхает так же быстро, как и на открытом пространстве.

Крыши и навесы из поликарбоната в садово-огородничьем хозяйстве

Арки из поликарбоната считаются наиболее удачной формой крыши для возведения парничка под рассаду или теплицы на приусадебном участке. Причины те же — высокая устойчивость арочной конструкции к порывам ветра и хорошая теплоизоляция поликарбоната.

Самый простой парник может быть построен из алюминиевых гимнастических колец, используемых в качестве спортивного снаряда. Трубчатое алюминиевое кольцо разрезается и выгибается в форме дуги. Каркас или основу для теплицы спаивают из полипропиленовых водопроводных труб, готовые дуги просто вставляют в припаянные муфты или просверленные отверстия. Кровельное покрытие из сотового поликарбоната чаще всего делают съемными. Это удобно в случае использования конструкции в качестве парника. Вырезанный по размеру лист поликарбоната просто укладывается поверх алюминиевых дуг и крепится накладками.

Монтаж арочной теплицы из поликарбоната можно выполнить на выложенные на поверхности грунта кирпичи или цементно-песчаную плитку. С повышением температуры и наступлением теплых деньков нижнюю кромку поликарбоната ослабляют и приподнимают, обеспечивая вентиляцию и нормальный приток воздуха в помещение теплицы.

На основе арочного навеса можно построить полноценную зимнюю теплицу в полный рост. Использование поликарбоната позволит снизить расходы на обогрев помещения примерно на 40% в сравнении со стеклянными и пленочными конструкциями.

Чертежи арочных навесов из поликарбоната

Прежде чем искать материалы и готовить фундамент для опор, необходимо определиться с формой и общей компоновкой арки. Только потом можно будет спланировать эскизы и, возможно, даже сделать своими руками чертежи арочного навеса из поликарбоната.

Оформить на бумаге устройство балок и ферм нужно по двум причинам:

• Упрощается составление сметы по количеству требуемых материалов. Большую часть геометрических и линейных расчетов арочного навеса просто невозможно выполнить без чертежа или хотя бы эскиза;
• Перед сборкой всегда выполняется проверочный расчет на устойчивость и жесткость, а иногда приходится уточнять способ соединения или размеры шага обрешетки.

Совет! Все главные сведения о деталях и способе сборки конструкции, особенно нюансы крепления поликарбоната к несущей обрешетке навеса, должны быть указаны прямо на чертеже арочного навеса.

Данный подход является общепринятым и сильно упростит работу или общение, особенно, если строить арочный навес придется в компании с друзьями, помощниками или бригадой наемных работников.

Вариант арочного навеса для теплицы

Если в доме имеется трубогибочный станок и сварочный инвертор, то в качестве первого опыта можно построить небольшую тепличку для выращивания овощей или рассады. В качестве базового материала лучше всего использовать водопроводную трубу на ½ дюйма.

Совет! Обычно несущие элементы арочного навеса – дуги и контрдуги изготавливают из квадратной трубы сечением 20х20 мм и более, но для небольшой теплицы 2,5х5 м использование квадрата является избыточным, как по прочности, так и по цене.

Кроме того, гнуть арочные дуги маленького радиуса на трубогибочном станке очень непросто даже для профессионала. В данном случае, чем тоньше водопроводная труба, тем проще получить требуемую кривизну крыши навеса. Согнуть заготовку квадратного профиля так, чтобы дуга осталась плоской и не превратилась в спираль, далеко не так просто, как может показаться с первого взгляда.

Простенькая конструкция арочной теплицы не требует специальных расчетов, нужно будет лишь вырезать листы поликарбоната так, чтобы на дугах кромки ложились с перехлестом. Нижнюю часть каркаса и поперечины можно изготовить из бруса полипропиленовой трубы или квадрата.

Навесы с арочной крышей для двора

Более сложный вариант навеса с кровлей из поликарбоната 6х3 м показан на схеме — чертеже ниже. В отличие от тепличной крыши, в предыдущем случае арочные дуги выполняются не в виде полуокружностей, а в форме двойных ферм небольшой кривизны. В результате крыша получается более простой и технологичной в изготовлении.

Арочный навес устанавливается на восьми вертикальных стойках из квадратной трубы 60х60 мм. Общий вес крыши с учетом обрешетки под поликарбонат составляет около 300 кг, поэтому для удержания навеса стойки стягивают бетонной плитой и заглубляют в грунт на глубину до 1 м. Площадь поверхности, закрываемой арочной кровлей от дождя и снега, составляет 15 м².

Преимуществом данной схемы является использование в арочной крыше несущих ферм с равной кривизной дуги. Такое решение позволяет устанавливать навесы с поликарбонатной кровлей практически на открытом пространстве, жесткости пролетов в поперечном горизонтальном направлении будет достаточно, для того чтобы выдержать порывы ветра до 30м/с.

В том случае, если арочный навес строится во дворе, например, на площадке между стеной дома и бетонным забором, то каркас крыши с обрешеткой под поликарбонат можно упростить, как на схеме-чертеже ниже.

В данном случае вместо ферм использованы арочные элементы из профилированной стальной трубы 70х30 мм, а вместо традиционного сотового поликарбоната уложен монолитный материал. В итоге при условии защищенности от ветра арочная конструкция крыши получается более легкой, но не менее прочной и жесткой, чем в случае укладки поликарбоната на фермы.

Расчет арочного навеса из поликарбоната

Одним из наиболее проблемных вопросов, связанных со строительством козырьков и крыш, является расчет прочности и жесткости арок или несущих ферм конструкции. Для бытовых построек, размеры которых не превышают приведенных на чертежах и схемах, нет особой потребности в расчете ферм арочных навесов из поликарбоната. Запас прочности при любом направлении нагрузки более чем достаточен, чтобы конструкция не обрушилась и не деформировалась даже при двойной максимальной норме выпавшего снега.

Геометрия расчета

Как правило, для любительских конструкций арочных навесов используются балки и металлопрокат с сечением профиля заведомо большим, чем это требуется из расчета оптимизации несущей способности.

Для примера можно использовать параметры фермы длиной 3 м из профиля 30х30 мм, используемой в арочном навесе 6х3 м, приведенном выше. Одна трехметровая нитка выдерживает 50 кг распределенной нагрузки. Ферма из двух ниток с диагональными распорками выдерживает более 450 кг распределенной нагрузки.

Если посмотреть на диаграмму распределения нагрузки на арочной конструкции, то становится понятно, что на ферму будут давить 50 % снегового покрова, находящегося в центральной части кровли. Поэтому в реальности арка способна без проблем удержать до 600 кг нагрузки или 2400 кг на всей площади, крытой поликарбонатом.

Чем больше кривизна дуги, тем больше запас прочности. Поэтому расчет арочного навеса обычно выполняют по линейным размерам с помощью геометрического построения на схеме или используют специализированные программы.

На что нужно обратить внимание

В первую очередь нужно помнить, что нельзя просто заменить фермовую конструкцию обычной дугой, согнутой из металлопрофиля квадратного сечения.

Под нагрузкой дуга оказывает давление на опоры не только в вертикальном, но и в горизонтальном направлении. В результате вертикальные стойки, удерживающие арочную крышу, могут быть выдавлены в стороны. Чтобы избежать подобной ситуации, опоры необходимо связать горизонтальной поперечиной.

У арочных навесов имеется существенный недостаток, из-за того, что крыша устанавливается на относительно высоких и тонких опорах. Чтобы избежать раскачивания или крена, оголовки стоек перевязывают распорками или дополнительными раскосами. Это особенно важно при использовании в качестве покрытия листового поликарбоната.

Если металлическая кровля при небольших деформациях арки практически никогда не отслаивается, то при деформации каркаса под поликарбонатом покрытие из пластика может быть оборвано с креплений.

Выбор материалов и подготовительные работы

Для изготовления навеса, прежде всего, потребуется приобрести качественный поликарбонат. Для кровли лучше всего подойдет сотовый материал толщиной 8-10 мм. Листы в 10-12 мм сложнее согнуть по обрешетке, полотно тоньше 8 мм оказывается недостаточно прочным, чтобы выдержать нагрузку от снежного покрова.

Для постройки ферм используют квадрат 30х30х2 мм без защитного покрытия. На боковые сборки покупают квадратную трубу 25х25 мм, для обрешетки лучше всего подойдет профиль 30х15 мм или 30х20 мм. На стойки арочного навеса можно использовать квадрат 60 мм или двухдюймовую трубу.

Перед началом работ необходимо спланировать площадку, снять дерн на глубину 20 см, засыпать слой мелкого отсева с песком. По разметке опор арочного навеса буром в грунте сверлят отверстия диаметром 30 см и глубиной 100 см. Для опор вырезают заготовки стоек по 2,45 м, обрабатывают антикором и сушат.

Как сделать арочный навес из поликарбоната своими руками

После того как была завершена подготовка, необходимо выполнить бетонирование опор и всей площадки под будущим навесом. Первым делом в ямы устанавливают четыре угловые стойки, обычно заготовку отрезают с запасом в 50 мм, чтобы иметь возможность выровнять оголовки опор в одной горизонтальной плоскости.

Первоначально опоры под крышу из поликарбоната выравнивают и фиксируют кусками битого кирпича, заливают бетоном. Далее натягивают шнуры и по ним выставляют оставшиеся четыре стойки. Если размеры арочной кровли из поликарбоната больше, чем 3х6 м, то опоры лучше всего перевязать по уровню цоколя обычным уголком.

Изготовление ферм под крышу лучше всего поручить опытному сварщику, здесь нужна точность, любое отклонение от плоскости приведет к смятию поликарбоната. Вес каждой фермы составляет больше 20 кг, поэтому устанавливать их на опоры придется бригадой из трех человек. Прогоны обрешетки можно установить своими силами.

Наиболее простой считается укладка поликарбоната. Листы крепят на термокомпенсирующих шайбах с зазором на стыках не менее 3 мм, линию шва обязательно закрывают алюминиевой накладкой с силиконовым уплотнителем.

Советы и рекомендации

Чтобы арочный навес получился максимально прочным, без скрипов и просадок кровли, отрыва и деформации листов поликарбоната, необходимо уделить особое внимание способу соединения деталей. Все элементы крыши, стоек, поперечин, дуг и распорок в процессе сборки должны соединяться между собой в два прохода.

Первоначально собираем каркас на метизах, болтах, гайках и заклепках. После укладки поликарбоната конструкция должна выстояться несколько дней, в течение этого периода арочный навес как бы осаживается, все элементы под нагрузкой принимают оптимальное положение. Кроме того, остается возможность исправить брак, если таковой был допущен.

Через два-три дня электросваркой проваривают все стыки и соединения. Метизы можно снять, но чаще всего их оставляют, что позволяет сделать арочный навес из поликарбоната более надежным, жестким и гибким одновременно.

Заключение

Арочный навес из поликарбоната обладает симпатичным дизайном и собственным стилем. Его можно легко перестроить или дополнить, сделать вставки из прозрачного монолитного поликарбоната или оборудовать ламелями. Несколько оконных жалюзи, уложенных под кровлю из поликарбоната, позволяют плавно регулировать световой поток и тем самым создавать зону повышенного комфорта.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

nantucket-10×10-gazebo-instructions-Google Suce

.

Рис. 5: Вставьте наклонную балку (E) в трубы нижней трубы наклонной балки (D)。 Рис. 6: ввинтите крюк (H) в большой верхний соединитель (G).

[PDF] 10′ X 10′ БЕСЕДКА С МЯГКИМ ВЕРХОМ

images. thdstatic.com › каталог › pdfImages

10 футов X 10 футов. МЯГКАЯ БЕСЕДКА. 2 ЧЕЛОВЕКА. СБОРКА. ПОЛЕЗНЫЙ СОВЕТ. Sunnydaze советует полностью прочитать это руководство и собрать беседку вскоре после покупки.

For Living 10×10 Беседка с мягкой крышей Видео сборки — YouTube

www.youtube.com › смотреть

26.04.2021 · Это простое видео о том, как собрать беседку с мягкой крышей марки For Living. Наш блок …
Добавлено: 13:33
Прислано: 26.04.2021

Фотография

Alle anzeigen

Alle anzeigen

[PDF] Инструкции по сборке

secure.img1-fg.wfcdn.com › docresources

ИНСТРУКЦИИ ПО СБОРКЕ БЕСЕДКИ. Наши понятные и понятные пошаговые инструкции помогут вам выполнить проект от начала до конца.

[PDF] Инструкция по сборке беседки — G-GZ077PST — Garden Winds

www.gardenwinds.com › docs

Перед сборкой положите их на чистую и ровную поверхность. В идеале каркас беседки должен быть установлен в желаемом месте, чтобы избежать его перемещения после . ..

Сменный навес для беседки Nantucket — RipLock 350 Garden Winds

www.gardenwinds.com › nantucket-gazebo-replace…

Сменный навес для беседки Nantucket — RipLock 350 GardenWinds … Финишные украшения по углам и верху беседки; Полукруглая деталь на углу …

Тип крепления: Ремни на липучке, угловые и боковые карманы
Приблизительный размер рамы: 10′ x 10′

Ähnliche Fragen

Как собрать беседку 10×10?

Сколько времени занимает сборка беседки 10х12?

Сколько времени занимает сборка беседки с жестким верхом?

Магазин рождественских елок Nantucket Gazebo. Инструкции по сборке.

. Пестрое глазное яблоко Талли лихо.

[PDF] 12 FT x 10 FT GAZEBO

pdf.lowes.com › руководство по эксплуатации и уходу › 749241412004_use

A. A. J. ИНСТРУКЦИИ ПО СБОРКЕ. Lowes.com/allenandroth. Стр. 9. 9. 7. Вставьте стойку навеса (L, K) в соединитель крыши (H), затем закрепите стойку навеса (L, K).

[PDF] Инструкция по сборке

images.homedepot-static.com › каталог › pdfImages

Звоните. Sunjoy Industries по телефону 1(866) 578-6569 с 8:30 до 17:30 EST с понедельника по пятницу. ВНИМАНИЕ: 1. При установке и сборке беседки необходимо …

Ähnlichesuchanfragen

Mainstays 10’x10 Инструкции по сбору беседки

VM International Gazebo 10×10 Инструкции

Sunjoy 10×10 Инструкции по сбору беседки

Инструкции по безумным инструкциям.

Как построить беседку без инструкций

Поликарбонатные панели SUNLITE для теплиц и проектов «сделай сам» | Палрам Америкас

Почему вода капает с нижней стороны кровельных панелей?

+ —

Почти наверняка это происходит из-за скопления конденсата на нижней стороне панелей. Образующийся конденсат не является прямым результатом панелей Suntuf, а скорее результатом окружающей среды, в которой установлены панели.

Чтобы узнать, что такое конденсат, почему он возникает, а также несколько советов, которые помогут свести его к минимуму, щелкните здесь, чтобы загрузить техническое описание Palram #5007.

PALRUF®PALRUF SUN N RAINSUNLITE®SUNTOP®SUNTUF DIY

Что следует учитывать при креплении изделий Palram к древесине, обработанной ACQ?

+ —

Новые рекомендации производителей пиломатериалов ACQ требуют использования крепежных изделий из оцинкованной или нержавеющей стали из-за коррозионного характера обработки ACQ.

У вас есть два основных варианта использования продуктов Palram с пиломатериалами ACQ:

1. Используйте аналогичный крепеж, изготовленный из материала, одобренного ACQ. Убедитесь, что в таком креплении используется прокладка из неопрена или EPDM, и что оно установлено в соответствии с рекомендациями Palram.
2. Используйте застежки Palram. Первоначальные испытания с ACQ не показали отрицательного воздействия на наши крепежные детали. К этому добавляется тот факт, что крепежные элементы используются для крепления легкой пластиковой панели (а не для соединения элементов конструкции). Если вы используете крепеж Palram, наша 10-летняя гарантия будет по-прежнему применяться.

DynaglasDYNAGLAS SOLAR SOFT MAXPALRUF SUN N RAINPALSUN®PALSUN CSSTORMLITESUNLITE®SUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

В чем разница между ThermaGlas и Sunlite?

+ —

Продукция марки ThermaGlas разработана специально для коммерческих теплиц. Ширина и толщина панелей, пигменты и специальные характеристики для теплиц (такие как гарантированный контроль конденсата) соответствуют потребностям коммерческих производителей.

Помимо этих свойств, присущих коммерческим теплицам, ThermaGlas не отличается от Sunlite (одинаковая толщина, вес и ширина панелей). За пределами Северной Америки Palram использует бренд Sunlite вместо ThermaGlas.

SUNLITE®THERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

Можно ли красить конструкционные стропила перед установкой кровельных листов Palram?

+ —

Можно ли оставить на липкой ленте, закрывающей оба конца многостенных изделий Palram?

+ —

Нет. Эти ленты, используемые на изделиях Sunlite и ThermaGlas, предназначены только для упаковки/хранения и недостаточно прочны для обслуживания в полевых условиях.

После установки многослойных листов заклейте верхний конец сплошной лентой из алюминиевой фольги, а нижний конец специальной вентиляционной дышащей лентой.

SUNLITE®THERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

Почему некоторые поликарбонатные листы имеют УФ-сторону наружу?

+ —

Большинство изделий из поликарбоната Palram имеют очень тонкий коэкструдированный слой устойчивых к УФ-излучению смол, которые защищают весь лист от УФ-излучения. В большинстве случаев УФ-защита наносится на одну сторону. Однако для некоторых продуктов доступна двусторонняя УФ-защита.

Поликарбонат по своей природе блокирует УФ-излучение, поглощая его и не позволяя ему проходить через панель. Тем не менее, ультрафиолет также разрушает поликарбонат с течением времени. Поэтому Палрам добавляет

дополнительная защита от УФ-излучения специально для защиты листа, а не для блокировки проникновения дополнительного УФ-излучения через лист. №

Для обеспечения защиты односторонних листов с защитой от УФ-излучения их следует укладывать маркированным защитным слоем от УФ-излучения к солнцу. Хотя листовые изделия также могут быть защищены от УФ-излучения с обеих сторон, большинство листов защищены с одной стороны, которая четко обозначена.

DynaglasDYNAGLAS SOLAR SOFT MAXSTORMLITESUNLITE®SUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

Кровельные листы Palram блокируют УФ-излучение?

+ —

Некоторые из них. Листы из жесткого ПВХ и поликарбоната практически не пропускают УФ-излучение, что делает их идеальным барьером против этого вредного излучения. На самом деле они блокируют УФ-А и УФ-В излучение лучше, чем почти любой солнцезащитный лосьон.

С другой стороны, акриловые кровельные листы (которые не производятся Palram) обычно пропускают значительную часть УФ-излучения.

Ознакомьтесь с техническими данными каждого продукта Palram, чтобы получить конкретную информацию об УФ-излучении.

DynaglasDYNAGLAS SOLAR SOFT MAXPALCLEAR®PALRUF®PALRUF SUN N RAINTORMLITESUNLITE®SUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

Для чего используются защитные полиэтиленовые пленки на некоторых листах?

+ —

Защитные пленки на плоских (не гофрированных) листах Palram предназначены для защиты от грязи и царапин во время долгого пути от производства до места работы. В некоторых случаях пленка также содержит важную информацию об установке и другую информацию о продукте.

На пленке также будет указано, какая сторона защищена от УФ-излучения. Эта сторона должна быть установлена ​​лицевой стороной наружу (чрезвычайно важно).

В большинстве случаев мы рекомендуем снять защитную пленку после установки . Если это невозможно по практическим причинам, всегда маркируйте защищенную от УФ-излучения поверхность, если таковая имеется, чтобы лист не был установлен вверх ногами.

Важное примечание: Защитные пленки, покрывающие листы Palram, очень чувствительны к теплу и прямому солнечному свету. Чрезмерное тепло и прямые солнечные лучи перед снятием пленки могут вызвать приклеивание этой пленки к поверхности листа, после чего удалить ее с листа будет крайне сложно.

AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALBOARD™ Family of ProductsPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNGLAZE ™SUNLITE®SUNPAL®SUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS Непрозрачный THERMAGLAS SEWalltuf

Можно ли ходить по кровельным листам во время хранения или во время/после монтажа?

+ —

Ни в коем случае нельзя ходить, стоять или становиться на колени прямо на кровельные листы! Слишком велик риск сломать листы и упасть.

Если вы не можете избежать доступа к области крыши во время установки, всегда используйте доску для ползания, достаточно прочную, чтобы выдержать вес человека. Подпольная доска должна охватывать не менее трех опорных стропил крыши или прогонов.

AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXSUNLITE®SUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS Непрозрачный THERMAGLAS SE

Что следует использовать для очистки панелей Suntuf или Sunlite?

+ —

Теплой воды с мягким бытовым моющим средством должно быть достаточно для очистки панелей Suntuf или Sunlite. Аккуратно сотрите остатки грязи мягкой тканью и снова промойте.

Никогда не используйте чистящие средства на основе растворителей (аммиак и т. д.) и избегайте абразивных губок или щеток, которые могут поцарапать поверхность панелей.



STORMLITESUNLITE®SUNTOP®SUNTUF DIY

Можно ли красить панели из поликарбоната?

+ —

Мы не рекомендуем красить наши поликарбонатные панели. Поликарбонат — очень эластичный материал, но он потенциально чувствителен к химическим веществам, содержащимся во многих фасадных красках. Хотя мы можем проверить краску на совместимость, у нас нет возможности контролировать, будет ли производитель красок придерживаться своих формул с течением времени.

DynaglasDYNAGLAS SOLAR SOFT MAXPALGARD™PALGARD TGPALSUN®PALSUN CSSTORMLITESUNLITE®SUNTOP®

Сохраняют ли панели Palram тепло?

+ —

Продукция Palram доступна в различных цветах, которые зависят от продукта. Каждый из них имеет свои тепло- и светопропускные свойства. Хотя все панели Palram блокируют практически 100 % вредного УФ-излучения, существуют различия в тепло- и светопропускании.

Прозрачные панели пропускают больше всего солнечного света и тепла, а более светлые непрозрачные цвета лучше отражают свет. Если вас беспокоит чрезмерное накопление тепла, наши панели «Solar Control» — ваш лучший выбор. Пожалуйста, смотрите страницу каждого продукта для получения дополнительной информации о предлагаемых цветах, процентах светопропускания и условиях гарантии.

AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXPALCLEAR®PALGARD™PALGARD TGPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE®SUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

Я хочу построить собственную теплицу. Каковы мои варианты?

+ —

Для любителей и домовладельцев наша дочерняя компания Palram Applications предлагает простые в сборке комплекты теплиц. Эти продукты доступны во многих интернет-магазинах и в некоторых садовых центрах по всей Северной Америке.

Если вы планируете спроектировать и построить свой собственный дом, рассмотрите наши гофрированные поликарбонатные панели Suntuf или многостенные панели Sunlite. Suntuf широко доступен в магазинах Home Depot по всей Северной Америке, а также во многих независимых розничных магазинах. Sunlite доступен в некоторых магазинах Home Depot и у некоторых независимых розничных продавцов.

Для коммерческого применения наши панели DynaGlas и ThermaGlas — отличный выбор. DynaGlas и ThermaGlas можно приобрести у коммерческих производителей теплиц и у дистрибьюторов теплиц. Свяжитесь с нашим главным дистрибьютором, Green-Tek, чтобы узнать о ближайшем к вам дилере.

Вы также можете связаться с нами, чтобы сообщить о своих конкретных потребностях, и мы поможем вам принять наилучшее решение для вашего приложения.

SUNLITE®SUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

Как лучше всего крепить панели Palram из жесткого ПВХ и поликарбоната?

+ —

Лучше всего использовать винты, рекомендованные компанией Palram, которые крепятся через предварительно просверленные отверстия, диаметр которых немного превышает диаметр винта. Предварительное сверление гарантирует, что панели будут иметь пространство для правильного расширения и сжатия при изменении температуры. Пропуск этого шага может привести к искажению или деформации панелей.

Что бы вы ни делали, никогда не используйте гвозди. В отличие от древесных волокон, которые сжимаются при забивании гвоздя, панели Palram из жесткого ПВХ и поликарбоната не сжимаются. Это означает, что существует значительный риск растрескивания и повреждения от удара в области крепления. Кроме того, прибивание панелей на место предотвращает их безопасное расширение и сжатие при изменении температуры, что приводит к деформации изделия.

Рекомендации по точным размерам отверстий и другие важные инструкции по установке см. в документах в нижней части веб-страницы каждого конкретного продукта.

AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXPALRUF SUN N RAINPALRUF®SUNLITE®SUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

Насколько важно следовать общим рекомендациям Palram по использованию продукта?

+ —

Расширяются ли листы Palram при нагревании?

+ —

Имеют ли поликарбонатные изделия Palram класс огнестойкости UL 94?

+ —

Могут ли листы Palram загореться?

+ —

Можно ли изогнуть листы Palram?

+ —

Инструкции по гибке/формовке зависят от листового материала. Всегда проверяйте инструкции по установке соответствующего листового материала.

Но, как правило, некоторые из наших листов могут подвергаться гнутью в холодном состоянии для получения арочных форм при условии соблюдения соответствующих спецификаций Palram по минимальному радиусу гибки в холодном состоянии.

Жесткие плоские листы можно изогнуть в холодном состоянии в любом направлении.

Профнастил может быть гнут холодным способом «по волокнам» гофра (вдоль). Гофрированные листы не могут быть изогнуты/выгнуты «против волокон». То есть не сгибайте перпендикулярно направлению ребер.

Как и гофрированные листы, многостенные листы могут изгибаться только «по волокнам» многослойного материала (вдоль).

Наши доски Palight Trimboard в стиле пиломатериалов могут подвергаться термической формовке в любом направлении с помощью соответствующего нагревательного оборудования и формовочного приспособления.

Опять же, конкретные инструкции см. в инструкциях по установке для каждого материала.

AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALBOARD™ Family of ProductsPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE ®SUNPAL®SUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS НепрозрачныйTHERMAGLAS SEWalltuf

Как хранить листы Palram, когда они не используются?

+ —

Хранить листы в защищенном, затененном, проветриваемом месте, без прямого воздействия солнечных лучей и ветра. При временном хранении на открытом воздухе накройте непрозрачным защитным брезентом, избегая материалов, поглощающих тепло.

Важное примечание: Плоские (не гофрированные) панели Palram имеют защитную пленку на поверхности, которая предохраняет изделие от грязи и царапин во время долгого пути от производства до рабочей площадки.

Эти пленки чувствительны к теплу и прямому солнечному свету. Чрезмерное тепло и прямые солнечные лучи перед снятием пленки могут привести к тому, что пленка приклеится к поверхности листа, после чего удалить пленку с листа будет крайне сложно.

AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALBOARD™ Family of ProductsPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE ®SUNPAL®SUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS НепрозрачныйTHERMAGLAS SEWalltuf

Могу ли я использовать любую продукцию Palram в качестве экрана от ураганов?

+ —

Как долго служат изделия Palram из ПВХ и поликарбоната?

+ —

Palram производит множество различных продуктов для различных областей применения. Большинство из них имеют ведущие в отрасли гарантии от производственных дефектов, а также конкретные гарантии, связанные с предполагаемым использованием продукта.

Однако при правильной установке и обслуживании наши продукты обычно значительно превышают гарантийный срок.

Многие из наших изделий предназначены для установки вне помещений, и на них распространяется соответствующая гарантия. Тем не менее, срок службы изделий для наружного применения может зависеть от того, насколько качественно они были установлены, а также от факторов окружающей среды, таких как загрязнение воздуха, воздействие солнца, ветер и эрозия частицами, переносимыми по воздуху.

Сведения о гарантии можно найти на вкладке «Загрузки» в разделе «Гарантии» в нижней части страницы для каждого отдельного продукта.

AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE®SUNPAL®SUNTOP ®SUNTUF DIYTHERMAGLASTHERMAGLAS Непрозрачный THERMAGLAS SEWalltuf

Можно ли переработать отходы поликарбоната или ПВХ-панелей Palram?

+ —

Да, листы из поликарбоната и ПВХ компании Palram подлежат вторичной переработке.
