Как сделать водопровод на даче из колодца

Современный человек, привыкший к благам цивилизации, с трудом переносит их отсутствие, поэтому стремится обеспечить свой дачный домик водопроводом. Однако это не так просто сделать в отсутствии необходимых инженерных коммуникаций. Впрочем, даже в таких условиях подвести воду можно несколькими способами, один из них – водопровод на даче из колодца.

Содержание

  • 1 Почему именно колодец?

  • 2 Основные компоненты и устройство системы

    • 2.1 Подбор насоса

    • 2.2 Гидроаккумулятор

    • 2.3 Сливной клапан

    • 2.4 Реле давления

  • 3 Зимний и летний вариант водопровода

    • 3.1 Летняя система

    • 3.2 Зимнее сооружение

Почему именно колодец?

Основой автономной водопроводной системы может стать скважина или колодец. Многие предпочитают именно второй вариант. И это легко объяснить, ведь такое устройство имеет множество преимуществ:

  • Небольшие денежные затраты на обустройство.
  • Сооружение прослужит намного дольше скважины любого типа.
  • Водоносные каналы колодца реже заиливаются. Даже если это произошло, прочистить их  можно самостоятельно, воспользовавшись лопатой и ведром.
  • Водопровод такого типа более удобен в эксплуатации и обслуживании. Так же гораздо более прост процесс консервации системы.

Замену электромагнитного клапана или насоса можно осуществлять без демонтажа конструкции.

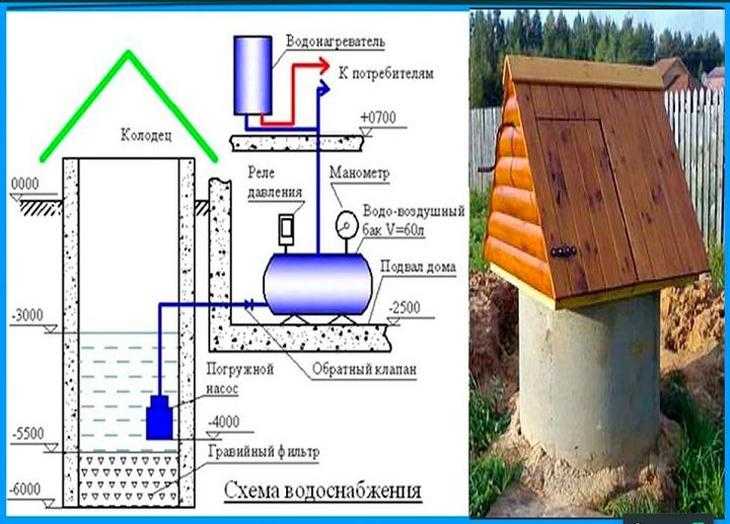

Схема устройства дачного водопровода из колодца

Основные компоненты и устройство системы

Любая схема водопровода из колодца включает в себя несколько основных элементов:

Подбор насоса

Прибор может быть как погружным, так и поверхностным. Специалисты рекомендуют выбирать погружные устройства. Они имеют высокую производительность, могут работать на больших глубинах, отличаются экономичностью и низким уровнем шума. Марку устройства и его мощность подбирают в зависимости от  глубины, на которой оно будет работать.

Гидроаккумулятор

Оборудование необходимо для защиты системы от гидроудара и стабилизации давления в водопроводе. Гидроаккумулирующая емкость с мембраной накапливает воду, поэтому даже в случае перебоев с электроэнергией ее подача какое-то время будет продолжаться.

Объем бака может быть разным. При его выборе нужно учитывать, что количество воды, которое будет находиться в емкости, гораздо меньше номинального объема устройства.

Сливной клапан

Конструкция устанавливается в самую нижнюю точку системы, то есть сразу после насоса. Используется для слива воды из системы при консервации. В случае если колодец имеет глубину не больше 8 м и находится недалеко от жилья, вместо сливного клапана можно установить другое устройство. В доме монтируется обратный клапан, а непосредственно перед ним – обходная система с краном. Как только кран открывается, уходит вакуум, созданный обратным клапаном, и вся вода из системы сливается.

Для водопровода из колодца можно выбрать погружной или поверхностный насос

Реле давления

Устанавливается рядом с гидроаккамулятором для поддержания оптимальных значений давления в сооружении. Реле уменьшает или увеличивает давление в трубопроводе в то время как насос обеспечивает подачу воды в гидроаккумуляторную емкость. Как только достигается максимальный показатель давления, устройство отключает насос. Когда величина уменьшается до минимума, реле замыкает контакты и начинается закачка воды.

Кроме этих устройств понадобятся водопроводные трубы. Профессионалы рекомендуют использовать детали из полипропилена, которые отличается прочностью, надежностью, экологичностью, простотой монтажа и доступной ценой. Так же может понадобиться водонагревательный кабель, который не даст перемерзать трубам в холодное время года. Если количество воды в колодце невелико, рекомендуется установить реле сухого хода, которое защитит насос в случае резкого понижения уровня воды.

Еще один нюанс: водопровод от колодца в дом в обязательном порядке устанавливается под уклоном, который направлен в сторону сливного клапана. Таким образом удается без проблем полностью сливать воду из сооружения. Внутри дома вся разводка так же обустраивается с обязательным уклоном в сторону подающей трубы, которая становится сливной в процессе консервации системы.

Зимний и летний вариант водопровода

Система в зависимости от потребностей владельцев может быть смонтирована:

  • В летнем варианте, когда предполагается функционирование устройства только в теплое время.
  • Зимнее сооружение, которое способно работать круглогодично, даже если в холода на даче не будут жить постоянно, а только приезжать на короткое время.

Оба варианта считаются условно автономными, поскольку зависят от наличия электроэнергии.

Летняя система

Устройство летнего водопровода из колодца может быть выполнено двумя способами: разборным или постоянным. Второй вариант представляет собой проложенный в земле обычный трубопровод с выходящими на поверхность водоразборными кранами. Стоит отметить, что глубина закладки труб в данном случае невелика, они буквально присыпаны землей. Конструкция очень удобна тем, что точки водоразбора можно организовать в любом нужном месте.

Существенным недостатком системы считается необходимость укладывать трубы с уклоном к магистрали, туда, где находится самая низкая точка системы с краном для слива воды. Если этим правилом пренебречь, в трубах останется вода, которая при понижении температуры до отрицательных значений попросту разорвет их.

Летний разборный водопровод прокладывается прямо по поверхности

Разборная конструкция отличается предельной простотой установки. Она устанавливается в теплое время года и перед наступлением холодов убирается на хранение. Сооружение представляет собой трубы или шланги, проложенные поверх земли в нужном направлении. Детали должны быть достаточно прочными и по возможности армированными. Чтобы сделать конструкцию максимально надежной устанавливаются соединительные переходники из пластмассы или оцинкованной стали.

Зимнее сооружение

Зимний водопровод из колодца, который также можно обустроить своими руками, выполняется только по постоянной схеме. Для его функционирования понадобится утеплить всю систему, поскольку она будет работать даже при отрицательных температурах. Начать следует с участка подключения насоса к источнику напряжения. Можно совместить кабель и водопровод внутри общего кожуха из пластиковой канализационной трубы большого диаметра, который защитит детали от замерзания и механических повреждений.

Водопроводные трубы в этом случае укладываются ниже уровня промерзания грунта, что гарантирует их сохранность и работоспособность. Однако в силу различных причин это не всегда бывает выполнимо. В этом случае можно поступить следующим образом. Копаем траншею глубиной 60 см, укладываем трубы и засыпаем их утеплителем слоем 30 см. Для этих целей подойдет шлак, крошка пенопласта или керамзит. Сверху укладываем грунт. Так же на трубопровод может быть установлен водонагревательный кабель, эффективное, но достаточно дорогое в эксплуатации устройство.

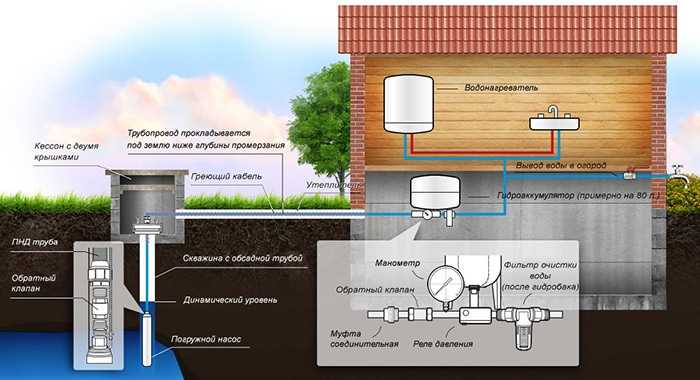

Трубы для зимнего варианта водопровода укладывают ниже уровня промерзания грунта

Для подключения насоса к трубопроводу обустраиваем так называемый приямок. Его размеры в среднем составляют 75х75 см, глубина – 1 метр. Стенки сооружения укрепляются кирпичом или досками, дно утрамбовывается, засыпается щебнем или заливается бетоном. Трубопровод выводится внутрь конструкции, где и подключается к насосу. Для защиты от замерзания приямок хорошо утепляется.

Надо подчеркнуть, что зимний вариант системы обязательно оснащается системой консервации. В холодное время года перед каждым отъездом жильцов с дачи из трубопровода сливается вода, что позволяет сохранить сооружение в работоспособном состоянии. По приезду систему легко будет запустить снова.

Автономное водоснабжение позволяет обеспечивать  дачный дом водой даже при отсутствии подведенных централизованных коммуникаций. Водопровод, проведенный из колодца, отличается практичностью, эффективностью и относительной дешевизной. Не важно, летний или зимний вариант системы будет установлен, при грамотном обустройстве сооружения дачный участок будет обеспечен бесперебойной подачей воды.
