Как своими руками сделать ДВУХМАРШЕВУЮ лестницу на второй этаж (фото + чертежи) | Своими руками

Содержание ✓

✓ Расчёт лестницы
✓ Шаблоны для выборки пазов

Если дом — двухэтажный, значит, должна быть лестница.

Заказывать её слишком дорого.

Поэтому я решил сделать лестницу своими силами.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Для постройки лестниц в доме предпочтение отдают, как правило, дереву.

В моём случае она сделана из бука.

Речь пойдёт об изготовлении и монтаже прямой двухмаршевой лестницы с площадкой.

Расчёт лестницы

Начинаем с определения подъёма ступени h делением высоты лестницы Н на предполагаемое число подъёмов п: это расстояние от пола первого этажа до пола второго этажа Н = 2 976 мм (рис. 1). При выбранном числе подъёмов п = 16 h = 2 976:16 = 186 мм. Так как лестница – двухмаршевая, с площадкой посередине, то в каждом марше будет по 8 подъёмов.

Ссылка по теме: Винтовая лестница своими руками

Далее замеряем длину А проёма от края площадки до края верхнего перекрытия – это так называемая линия хода. Для моего проёма А = 1 596 мм. Делим её на количество подъёмов, чтобы получить глубину проступи.

В моём варианте очень важно было сделать лестницу максимально компактной. Поэтому в качестве последней ступени я использовал верхнюю плиту перекрытия (для нижнего марша – площадку), прикрепляя к ней «нос», чтобы выгадать один подъём ступени.

Ширина проступи а = А: (n – 1) = 1 610 : 7 = 230 мм.

Проверяем удобство лестницы по эмпирической формуле Блонделя, в соответствии с которой для комфортной лестницы выполняется условие 600 < а + 2h < 640. В нашем случае а + 2h = 230 + 2 х 186 = 602 мм, то есть мы уложились в заданные параметры.

Добавим к проступи «нос» – выступ длиной 40 мм и получаем ширину ступени, равную 270 мм.

Шаблон для разметки ступеней на тетиве

Для изготовления тетивы в ней предстоит сделать пазы глубиной 15 мм, в которые вставим проступи и подступёнки. Чтобы лестница не получилась перекошенной, необходима точная разметка этих пазов. Поэтому понадобятся шаблоны, позволяющие одинаковым образом изготовить каждую тетиву. Из прямоугольного листа фанеры изготовим шаблон (рис. 2) для разметки положения ступеней на тетивах, то есть нанесения линий проступей и подступёнков.

Рис. 2. Разметка положения ступеней на тетиве. 1.Шаблон для разметки положения ступеней на тетиве. 2.Изготавливаем ступени и фрезеруем на них шипы.

Эти линии послужат потом ориентиром для выборки пазов как под проступи, так и под подступёнки. На одной стороне прямого угла откладываем высоту 2 подступёнка, а на другой – ширину 3 проступи. Соединив эти точки между собой, получаем опорную линию 4, а затем на расстоянии 50 мм от неё проводим линию 5. К листу фанеры с двух сторон прибиваем две рейки 6, края которых должны совпасть с линией 5, обозначающей кромку тетивы за рейками.

3. Первую, так называемую пригласительную ступень выпиливаем электролобзиком.4. Потом обрабатываем по шаблону фрезером с копировальной втулкой. 5. Балясины отпиливаем под заданным углом в размер торцовочной пилой. 6. В столбах делаем паз, в который вставляется шип тетивы. Рис. 3. Шаблон для выборки пазов на тетиве под проступи и подступёнки.

Шаблон позволяет точно разметить положение ступеней на тетиве. Линия первой проступи совпадёт с основанием тетивы – её опорной площадкой, а её пересечение с линией 4 служит началом линии подступёнка. Угол шаблона будет началом линии второй проступи. Пересечение линии второй проступи с опорной линией 4 служит началом линии второго подступёнка. И так далее.

7-8. После изготовления и подгонки всех деталей собираем и стягиваем струбцинами марш «насухо» -для примерки.
9. Разобрав марш, каждую деталь по отдельности покрываем маслом. Я использовал масло Osmo с твёрдым воском. Кистью наносим первый цветной слой. Все подтёки сразу протираем тряпичным тампоном, не оставляющим ворсинок, и сушим. На следующий день таким же образом наносим второй слой прозрачного масла.

Верхнюю часть тетивы опиливаем (с учётом шипа) по линии, параллельной линии последнего подступёнка, а нижнюю – по линии первой проступи (она же – линия пола). Аналогичным образом размечаем и вторую тетиву, но так, чтобы разметка на ней была зеркальным отображением разметки первой тетивы.

10. После примерки разбираем ограждение, снимаем балясины, наносим покрытие и сушим. 11.. Верхний марш оказалось удобнее собирать на втором этаже, а потом сверху аккуратно «скатить» его вниз, на площадку. Марш встал хорошо, так как стены – ровные, кафельный пол – горизонтальный. Всё делал сам, старался! 12. Собранный марш – очень тяжёлый, но вчетвером подняли, поставили вертикально и аккуратно опустили в проём, на площадку.13.Окончательно собираем балясины, поручень и монтируем в собранном виде на тетиву. Изготавливаем заглушки-«грибки», закрываем ими все монтажные отверстия. При сборке используем силиконовый герметик, чтобы в случае возникновения дефекта можно было легко разобрать конструкцию и заменить испорченную деталь.

Читайте также: Лестница гусиный шаг своими руками

Шаблоны для выборки пазов

Понадобятся два шаблона (своеобразные кондукторы), позволяющих фрезой с копировальной втулкой выбрать стандартный паз для проступи и стандартный паз для подступёнка.

К прямоугольному листу фанеры (рис. За) параллельно его длинным сторонам прибиваем два бруска 1 сечением 50 х 25 мм таким образом, чтобы расстояние между ними было равно ширине тетивы. Этот шаблон накладываем на тетиву и наносим опорную линию 2. Проводим с помощью первого шаблона линию 3 проступи, продлевая её до краев шаблона. Шаблон снимаем с тетивы. Проступь ставим на шаблон и обводим. Учитывая размер копировальной втулки, проделываем в кондукторе сквозной паз таких размеров, чтобы при работе фрезой на тетиве можно было выбрать стандартный паз для проступи (рис. 36). Аналогично сделаем и кондуктор для выборки фрезой (с копировальной втулкой) в тетиве паза для подступёнка.

О. Самборский, г. Сосновоборск Красноярского края Чертежи. В. Воронин

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

видео-инструкция как изготовить, особенности устройства, строительства простой конструкции, расчеты, чертежи, цена, фото

Статьи

Лестница является обязательным элементом мансардных и многоэтажных домов, неотъемлемой частью крыльца, а также применяется в ряде других случаев, поэтому зачастую возникает потребность в ее изготовлении. Сделать самостоятельно конструкцию из дерева может каждый домашний мастер, однако, чтобы изделие получилось безопасным и удобным, необходимо соблюдать определенные правила. Ниже мы подробно рассмотрим как изготовить деревянную лестницу своими руками.

Двухмаршевая лестница из дерева

Виды лестниц

Прежде чем приступить к строительству, рассмотрим существующие виды деревянных лестниц:

Тип

Описание

Винтовые

Представляют собой компактные конструкции, которые обычно монтируют между этажами.

Винтовые лестницы привлекательно смотрятся, однако, они достаточно сложны в изготовлении.

Маршевые

Являются наиболее универсальными и распространенными.

Маршевые лестницы делятся на:

Прямые;
Поворотные.

Последние могут иметь поворот под 90 или даже 180 градусов. Поворот реализуется либо при помощи лестничных площадок, либо при помощи забежных ступеней. В таком случае на участке поворота они напоминают винтовую лестницу.

Надо сказать, что лестничным маршем иногда оснащаются и прямые конструкции, которые содержат более 15 ступеней.

Устройство лестницы

Подготовка проекта

Конструкция

Первым делом следует составить проект изделия. Именно от него зависит насколько безопасной и удобной получится конструкция.

Далее рассмотрим, как изготавливается наиболее простая деревянная лестница своими руками на второй этаж или мансарду.

Она состоит из следующих элементов:

Лестничного марша – содержит две тетивы или косоура, к которым крепятся ступени.
Перил – представляют собой ограждения с закрепленным на них поручнем.
Лестничной площадки – представляет собой каркас, обшитый досками.
Опор – служат основой для лестничной площадки и марша.

В проекте должны быть отображены все элементы изделия и их размеры. Однако, прежде чем его составить, необходимо ознакомиться с некоторыми правилами изготовления лестницы, а также рассчитать ее размеры, что мы ниже и сделаем.

Оптимальные размеры проступей

Основные правила

Итак, чтобы изготовить лестницу из дерева своими руками, которая будет безопасной и удобной, в процессе проектирование нужно соблюдать следующие правила:

Все ступени должны быть одной высоты и ширины.
Марш должен содержать нечетное количество проступей.
Высота ступени должна быть не более 19 см, а ширина – от 22 до 33 см.
Наклон марша допускается до 45 градусов.
Ширина марша – не менее 100 см.
Высота перил не должна быть ниже 90 см.

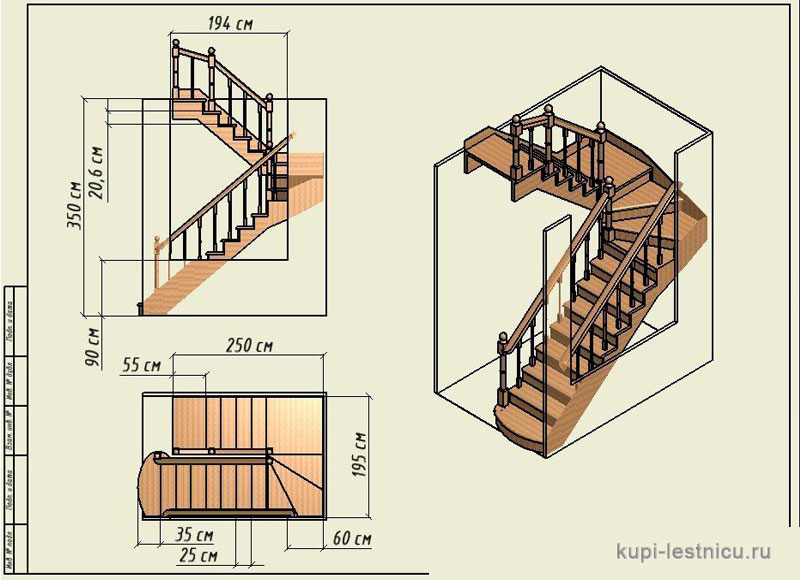

Пример проекта

Расчет

Ознакомившись с правилами, можно выполнить расчеты лестницы своими руками из дерева:

Начинать расчет следует с определения количества ступеней. Для этого надо узнать высоту потолка и прибавить к ней толщину перекрытия. Полученное значение делится на высоту ступеней.
К примеру, высота этажа составляет 270 см, плюс 30 см перекрытия. Оптимальная высота ступени деревянной лестницы равняется примерно 16 см. В таком случае 300/16=18,75. Так как количество ступеней не может быть дробным, их высоту необходимо подкорректировать – 300/18=16,6.
Чтобы лестница была удобней и занимала меньше места, ее следует разделить на два марша с заворотом на 180 градусов. В итоге каждый пролет будет иметь по 8 ступеней, девятыми ступенями будут служить лестничная площадка и перекрытие.
Теперь можно узнать длину проекции конструкции. Для этого следует определиться с шириной ступеней. Оптимальным вариантом, в плане удобства передвижения, является ширина ступени в 30 см.
Таким образом, длина проекции марша на пол будет равняться 30х8= 240 см. К этому значению следует прибавить метр лестничной площадки, в итоге длина конструкции получится 340 см. При необходимости, параметры можно подкорректировать в приделах допустимого, к примеру, чтобы вписать изделие в отведенное под него пространство.

Определившись с размерами, нужно сделать чертежи лестницы из дерева своими руками. Для этого совсем необязательно вычерчивать конструкцию в масштабе. Главное, чтобы проект максимально подробно и понятно описывал будущее изделие и при этом содержал все размеры.

Брус 100х100 мм

Изготовление

Материалы

Теперь, когда проект готов, делаем деревянную лестницу своими руками.

Для этого нам понадобятся такие материалы:

Доски толщиной 40 мм и шириной 300 мм.
Брус сечением 100х100 мм.
Бруски меньшего сечения.
Саморезы и расходные материалы.

Кроме того понадобится лак или краска, для обработки готовой конструкции.

Изготовление косоура

Изготовление деталей и сборка

Изготовление деревянных лестниц своими руками осуществляется в таком порядке:

Вначале нужно собрать площадку, которая устанавливается на столбах, связанных между собой верхней обвязкой. Если площадка будет примыкать к стене, то ее можно выполнить на двух опорах, а противоположную от них сторону прикрепить к стене дюбелями.
Далее изготавливается нижний марш. Для этого первым делом нужно нанести на доски разметку согласно проекту.
Затем следует вырезать в досках прямоугольники, одна сторона которых должна располагаться параллельно полу. Еще проще подготовить тетивы – для этого нужно к ним прикрепить деревянные бруски для дальнейшего монтажа ступеней.
На тетивах или косоурах при помощи саморезов закрепляются проступи. Также можно снабдить лестничный марш подступенками, которые располагаются между ступеней.

На фото — нижний марш с лестничной площадкой

Далее готовый марш крепится к торцу площадки.
Для его фиксации можно воспользоваться металлическими уголками и саморезами.
Далее точно также выполняется второй марш и крепится к лестничной площадке и перекрытию.

Обратите внимание! Прежде чем собирать детали, их необходимо тщательно отшлифовать наждачной бумагой или шлифовальной машинкой.

На этом строительство деревянной лестницы своими руками практически, теперь нужно ее отделать.

Установка балясин на шканты

Отделка

Дальнейшее устройство деревянной лестницы своими руками выполняется следующим образом:

Начинать отделку нужно с установки ограждений, которые выполняют не только практическую, но декоративную функцию. Ограждения можно сделать самостоятельно или приобрести готовые.
Надо сказать, что в специализированных магазинах можно купить красивые точеные балясины, которые украсят конструкцию и придадут ей вид профессионально выполненного изделия. Их цена зависит от сложности формы и породы древесины.

Как правило, балясины устанавливаются при помощи шкантов.
Затем конструкцию нужно очистить от пыли, при необходимости дополнительно отшлифовать некоторые участки и вскрыть лаком. Лучше отдать предпочтение матовому лаку, чтобы изделие не получилось слишком скользким.

Совет!
Пространству под лестницей можно найти применение, к примеру, обустроить там шкафчик для обуви или всякой мелочи.

Вывод

Выполнить самостоятельно деревянную лестницу несложно. Однако, необходимо помнить, что она относится к объектам повышенной опасности. Поэтому выполнять работу нужно максимально качественно, не нарушая при этом изложенные выше правила.

Ознакомиться с дополнительной полезной информацией по озвученной теме вы можете из видео в этой статье.
