Клапан трехходовой своими руками: Свой Сантехник — Трехходовой клапан и его применение

Клапан трехходовой своими руками: Свой Сантехник — Трехходовой клапан и его применение

Содержание

Свой Сантехник — Трехходовой клапан и его применение

В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально подогретой воды – наилучший способ экономить энергоносители. Есть у термосмесительных кранов и другие полезные функции, о которых вы сможете узнать из данной статьи.

Но вначале надо рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности и назначение термостатических трехходовых клапанов

Вначале стоит отметить, что термостатические трехходовые клапаны делятся на несколько видов по принципу действия:

  • смесительные;
  • разделительные;
  • переключающие.

О назначении каждого из трех видов устройств можно судить по названию. Первые смешивают два потока теплоносителя с различной температурой, вторые – разделяют, а третьи занимаются переключением воды по разным направлениям. Внешне распознать каждую разновидность нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот так выглядит трехходовой смесительный клапан для отопления:

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (слева) и переключающий (справа) клапаны

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, что применяется в различных контурах системы отопления. Переключение же используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы трехходовых клапанов

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.

При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя на входе теплоноситель продолжает нагреваться.

Если входящая вода продолжает нагреваться, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Использование приводов для трехходовых клапанов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

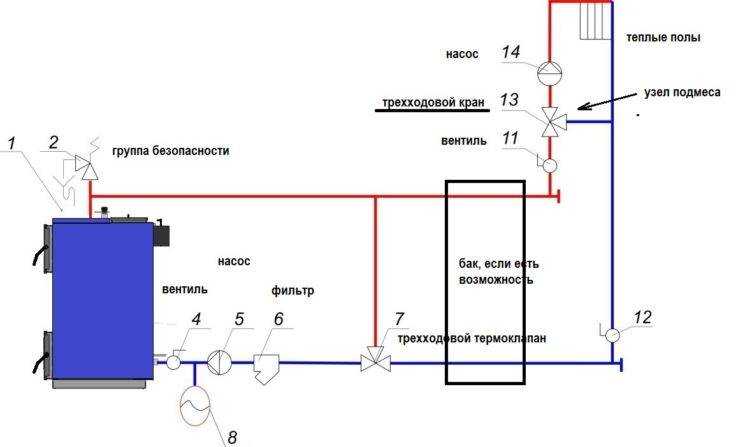

Схемы подключения трехходового клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного клапана производится в таких случаях:

— Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.

Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.

— Для поддержания необходимой температуры теплоносителя в разных местах системы.

— Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы.

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.

Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению подобной арматуры вы найдете здесь.

Заключение

Термостатический трехходовой кран – очень полезная вещь в системе отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы.

устройство, принцип работы и схема подключения

Привет всем читателям этого блога! В данной статье будут обсуждаться трехходовые клапаны и сервоприводы.

Написана статья на уровне ликбеза, поэтому специалистов попрошу громко не смеяться над обсуждаемыми здесь вопросами.

Начнем обсуждение с трехходовых клапанов, а потом перейдем к сервоприводам. Переходим к делу.

Что такое трехходовой клапан: зачем нужен и как работает?

Трехходовой смесительный клапан

Из названия трехходового клапана понятно, что он имеет три резьбовых или фланцевых соединения.

Существуют два вида таких клапанов:

  • Термосмесительные — применяются для организации подмеса холодного теплоносителя из «обратки» к горячему теплоносителю «подачи». Используется это в водяных теплых полах, тепловых узлах зданий и для защиты теплообменников котлов. Такие «трехходовики» отличаются по диаметру резьбового соединения и диапазону регулировки температуры.
  • Переключатели потока — они изменяют направление течения теплоносителя, а точнее сказать они меняют контур, по которому он протекает. Так, например, переключатели потока широко используются для подключения бойлеров косвенного нагрева к отопительным котлам. В такой схеме трехходовой клапан через сервопривод подключен к термостату бойлера и при достижении пороговой температуры происходит переключение клапана и включение загрузочного насоса. После этого горячий теплоноситель начинает течь через теплообменник бойлера и нагревать воду внутри него.
Регулируемый трехходовой клапан

Устройство трехходового клапана котла

Теперь давайте рассмотрим техническое устройство трехходовых клапанов.

Начнем по порядку с устройства термосмесительного клапана.

Для того, чтобы иметь наглядное представление о его внутреннем строении, посмотрите на следующий рисунок:

Устройство трехходового смесительного клапана
  1. Вход горячей воды.
  2. Термочувствительный элемент.
  3. Выход смешанной воды.
  4. Вход холодной воды.

Термочувствительный элемент расширяется или сжимается в зависимости от температуры.

Это позволяет выдерживать определенную температуру на выходе подмеса (4).

Колебания температуры обычно лежат в пределах двух или трех градусов в зависимости от разности давлений горячей и холодной воды.

Наличие в термосмесительном клапане накипи также уменьшает точность его регулировки.

Температура воды на выходе клапана может быть задана жестко при изготовлении клапана, либо может изменяться в некоторых пределах.

Делается это при помощи вращения регулировочного колеса.

Трехходовой клапан отопления: принцип работы

Теперь перейдем к рассмотрению другого вида клапанов — переключателей направления потока.

Собственно, такие клапаны могут работать и как смесительные, но управляются они при помощи ручной настройки или сервопривода.

Для большей наглядности смотрите рисунок ниже:

Трехходовой клапан для отопления: принцип работы

По сути своей такой клапан — шаровой кран, у которого отверстия в шаре не находятся на одной линии, а сделаны под прямым углом друг к другу.

Для полного переключения потока необходим поворот шара на 90°. Давайте посмотрим вид такого клапана сверху:

Трехходовой смесительный клапан: принцип работы

Угловая шкала указывает на то в каком положении находится шар внутри клапана.

Трехходовой клапан: схема подключения к котлу

Как я уже говорил, чаще всего такие клапана используют для подключения бойлера косвенного нагрева к котлу.

Схема подключения будет выглядеть следующим образом:

Трехходовой клапан: схема подключения к бойлеру

В этой схеме теплоноситель будет циркулировать либо через теплообменник бойлера, либо через радиаторы отопления.

Сервопривод клапана будет управляться термостатом бойлера.

Теперь давайте поговорим о наиболее важных технических характеристиках таких клапанов:

  • Диаметр подключения — диаметр резьбы в дюймах.
  • Рабочая температура — температура теплоносителя, при которой клапан отработает весь срок эксплуатации.
  • Материал корпуса и уплотнений — чаще всего, такие клапаны изготавливаются из латуни, а в качестве уплотнений может быть использован эластомер (резина) типа EPDM.
  • Номинальный поток — измеряется в кубических метрах за час и определяет предел пропускной способности клапана. Номинальный поток прямо пропорционален диаметру подключения клапана.
  • Рабочая среда — этот параметр определяет то, в какой среде может работать данный узел. Например, это может быть только вода, либо растворы гликолей (антифризов для отопления).

Давайте двигаться дальше, следующая остановка — сервопривод!

Что такое сервопривод и как он работает?

Давайте начнем с определения. Сервопривод — это электродвигаетль, управляемый через отрицательную обратную связь.

В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.

Чтобы наглядно себе представлять сервопривод, смотрите ниже на картинку:

Сервопривод для трехходового клапана

Сервопривод: устройство и принцип работы

Как обычно, для наглядности рассмотрим устройство сервопривода по рисунку:

Устройство сервопривода

Как видно, внутри сервопривода расположены следующие составные части:

  • Электрический мотор.
  • Редуктор, состоящий из нескольких шестеренок.
  • Выходной вал, которым привод вращает клапан или другое устройство.
  • Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
  • Управляющая электроника, которая расположена на печатной плате.
  • Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.

Управляющий сигнал сервопривода

Давайте теперь подробно остановимся на управляющем сигнале.

Сервопривод управляется импульсным сигналом с изменяемой шириной импульса.

Для тех, кто не знает о чем идет речь привожу еще одну картинку:

То есть ширина импульса (по времени) определяет величину угла поворота  вала.

Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода.

Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.

Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.

Заключение статьи

В этой статье я рассмотрел (очень кратко) трехходовые клапана и сервоприводы.

Главное для чего они нужны — автоматизация управления инженерными сетями (водоснабжением, отоплением и так далее).

Они стоят дорого и во многих случаях без них можно обойтись, но все же есть случаи когда без них не обойтись, например при описанной выше схеме подключения бойлера.

На этом все, пишите свои вопросы в комментариях и нажимайте кнопки социальных сетей.

Как проверить трехходовой клапан в газовом котле: пошаговая инструкция

Трехходовой клапан — устройство, широко применяемое в самых разнообразных конструкциях бытовых и промышленных устройств. Соответственно, однотипное устройство используется в составе бытового газового оборудования. Наряду с различными неисправностями бытовых газовых котлов пользователи часто сталкиваются с поломкой трехходового клапана. Согласитесь, неплохо было бы выяснить, по какой причине выходит из строя данное устройство, и попытаться исправить это своими силами.

Между тем, установить потерю работоспособности устройства «на первый взгляд» далеко не всегда удается даже профессиональным механикам. Это требует соответствующей проверки. Поэтому в рамках нашей статьи рассмотрим, как проверить трехходовой клапан в газовом котле при подозрении на неисправность этого механизма. Также рассказываем о разновидностях устройства и его функционале.

Содержание статьи:

  • Кратко о трехходовом клапанном механизме
  • Функциональное использование устройства
  • Как проверяется трехходовой клапан?
    • Шаг №1 — Привод обратного клапана
    • Шаг №2 — проверка механизма распределения резьбы
  • Выводы и полезное видео по теме

Кратко о механизме трехходового клапана

Устройство трехходового клапана ходовой клапан бытового газового котла и другого газового оборудования достаточно прост, несмотря на сложную, на первый взгляд, форму. Следует отметить, что у каждого производителя конструкция клапанов существенно отличается, но принцип работы остается практически неизменным.

Традиционно корпус прибора из бронзы. Рабочие элементы например шток , пружины — изготовлены из стали. Мембрана обычно из резины Двойной кольцевой элемент . Соединительные детали ( фитинги ) могут иметь резьбу или пайку, в зависимости от модели трехходового клапана.

Одно из распространенных исполнений трехходового клапана: 1, 2 — угловой проходной транспортный канал; 1, 3 — прямой проходной транспортный канал; 4 — приводная головка; А — поточный транспорт в режиме обогрева; B — поточная транспортировка в режиме ГВС

Обычно в комплекте с устройством используется электромеханический привод. Благодаря его работе осуществляется двухточечное регулирование.

Итак, привод для трехходового клапана может быть ручным, электромеханическим (термостатическим, с термоголовкой), электрическим, гидравлическим.

Принцип работы трехходового клапана контура газового котла примерно следующий: когда устройство находится в нормально открытом транспортном режиме, канал прямого прохода, соответственно, открыт. Угловой проходной канал остается закрытым.

Различное состояние механизма обеспечивает открытие углового транспортного канала и блокировку прямого транспортного канала соответственно. Также возможны промежуточные положения штока и трехходовые створки клапана.

Подробнее об устройстве и принципе работы трехходового клапана мы говорили в .

Функциональное использование устройства

Если рассматривать механизм переключения потоков с точки зрения возможного функционала, то следует отметить различие устройств по принципу действия:

  1. Разделение.
  2. Переключение.
  3. Смешивание

Делительный принцип работы предполагает разделение потока, направление его на два контура.

Функция переключения предусматривает организацию переключения между устройствами, потребляющими тепловую энергию. Например, переключение между ГВС и отоплением.

Функциональность переключающего клапана (классическая схема): P — первичный контур; Б — вторичный контур; 1, 2 — прямой транспортный канал; 3, 2 — угловой транспортный канал

Функционал переключения позволяет организовать эффективное переключение между различными устройствами, вырабатывающими тепловую энергию:

  • водонагреватели;
  • ;
  • солнечные панели и др.

Еще одна функция трехходового клапана для бытового газового котла – подмес. Он позволяет организовать регулируемое смешение потока рабочей жидкости (подмешивание обратки с нагретым теплоносителем).

Для этого достаточно установить трехходовой кран на обратку системы отопления.

Функции смесительного клапана (классическое исполнение): P — первичный контур; Б — вторичный контур; 2, 1 — прямой транспортный канал; 2, 3 — угловой транспортный канал

Теперь, после краткого ознакомления с конструктивными деталями устройства, можно рассмотреть особенности проверки работы трехходового клапана, установленного в .

Как проверяется трехходовой клапан?

Неисправность устройства влияет на работу газового котла в целом. Например, при недостаточной подаче теплоносителя газовый котел может просто отключиться из-за перегрева. Либо неисправность трехходового клапана может сопровождаться отсутствием должной температуры теплоносителя в системе отопления.

В любом случае необходимо проверить работоспособность устройства. При этом для выполнения диагностических мероприятий регулирующее устройство газового котла, как правило, приходится демонтировать. Демонтаж относительно несложный, поэтому такие работы вполне можно выполнить своими силами.

Шаг № 1 — Привод обратного клапана

Далее рассмотрим процесс проверки шаг за шагом, начиная с проверки привода. Рассмотрим особенности диагностики клапанов с различными типами приводов.

Диагностика привода трехходового клапана

Шток клапана традиционно управляется электроприводом. Поэтому в первую очередь следует проверить целостность, наличие питания и работоспособность накопителя.

Целостность внешней части проверяют визуально тщательным осмотром, а наличие питания и целостность внутреннего механизма проверяют соответствующими приборами.

Диагностика приводной части трехходового клапана газового котла с помощью распространенного электроприбора — тестера

Привод и все элементы этой части конструкции обычно диагностируются электротестером. Этот прибор может проверять как целостность цепей, так и наличие питающего напряжения. Исправный привод при подаче/отключении напряжения питания должен демонстрировать рабочий процесс — движение толкателя штока клапана.

Допускается проверка работы электропривода путем непосредственного подключения механизма к сети электрического тока, с использованием разъема, которым оснащен привод. Этот момент наглядно выделен на видео, расположенном в конце статьи.

Проверка термостатической головки

Если в конструкции трехходового клапана не предусмотрен электропривод, а регулируется , необходимо проверить эту часть системы, подав температурное воздействие непосредственно на цилиндр датчика.

Термостатическая головка, дополненная термоцилиндром. На некоторых моделях газовых котлов трехходовые конструкции клапана оснащены этим типом привода

Например, нагреть цилиндр термостатической головки можно электрофеном.

Исправная термоголовка должна реагировать на изменение температуры и толкать/тянуть шток клапана так же, как эту работу делает электропривод.

Проверка устройства с гидроприводом

Если в системе газового котла используется клапан, регулирующий потоки и работающий по принципу гидравлического управления штоком, то диагностировать работоспособность такого устройства непосредственно в котельная система.

Конструкция разделительного устройства газового бытового котла, снабженного гидроприводом тяги управления. Этот тип устройства довольно широко распространен.

Обычно такого рода конструкции подлежат демонтажу и разборке с последующей проверкой целостности:

  • рессоры;
  • уплотнения;
  • мембраны;
  • кольца.

Подозрения на неработоспособность трехходового клапана в этом случае можно подтвердить запуском газового котла в тестовом режиме. Если при этом происходит нарушение теплораспределения по рабочим контурам системы, на 90% клапан работает некорректно.

Шаг №2 — проверка механизма распределения нити

Механизм устройства в процессе эксплуатации способен изнашиваться. Кроме того, при транспортировке теплоносителя характерно скопление в системе различного мусора, отложений и т.п.

Все это может блокировать работу устройства. Поэтому в первую очередь требуется провести визуальную проверку всех имеющихся деталей .

Детали трехходового клапана одной из изготавливаемых конструкций, подлежащие проверке при подозрении на неисправность устройства управления

Далее выполняется проверка нормального хода штока диафрагмы . Как правило, в рабочем состоянии шток двигается плавно, с некоторым натягом. Правильность хода можно проверить, воздействуя с небольшим усилием на торцевую часть штока (выход под привод), выходящую через отверстие капсулы гидроблока.

Если клиновидные факторы хода штока по всей длине не отмечены и шток самостоятельно возвращается в исходное положение из точки упора, то данная часть КРУ исправна.

Наконец, проверяются уплотнительные элементы — шаровые или мембранные, в зависимости от конструкции. В то время как дефекты резиновых уплотнительных мембран обычно проявляются в виде порывов ветра, шаровые уплотнения со временем могут деформироваться. Фактор деформации приводит к потере полного уплотнения, соответственно, нарушается алгоритм регулирования расхода устройства.

Выводы и полезное видео по теме

Ниже предоставлен для ознакомления полезный видео материал, в котором демонстрируется разборка устройства, регулирующего тепловые потоки в газовом котле. Тем более, что дана практика разборки своими руками.

Распределительное устройство, описанное в видеоролике, оснащено гидравлическим приводом штока. Ознакомление с этой практикой ремонта поможет вам понять, как проверять устройства подобного типа и ремонтировать в случае неисправности.

Таким образом, трехходовой кран для бытового газового котла можно опробовать практически в любом исполнении, вне зависимости от индивидуального исполнения. Главное правильно определить, с каким приводом используется распределительное устройство газового котла. Информацию на эту тему можно получить из документации к оборудованию или на примере демонстрации накопителей в этой статье.

У вас есть полезная информация по обсуждаемой выше теме и вы хотите поделиться ею с другими пользователями? Пишите свои комментарии и комментарии в блоке ниже, добавляйте фото, оставляйте свои рекомендации — форма обратной связи расположена ниже.

Техническое обслуживание и уход за трехходовым шаровым краном с электроприводом

Техническое обслуживание и уход за трехходовым шаровым краном с электроприводом

Введение

Что такое трехходовой шаровой кран с электроприводом?

Трехходовой шаровой кран с электроприводом представляет собой устройство, которое можно использовать для управления потоком жидкости в трубах. Это тип клапана, который использует вращательное движение вместе с электрическими сигналами для открытия и закрытия. Используйте этот клапан в промышленных условиях для точного и эффективного управления расходом жидкости или воздуха, проходящего через него. Он состоит из трех портов – впускного, выпускного и выпускного, что обеспечивает гибкость при регулировании циркуляции материалов. Используя электрический ток, трехходовые шаровые краны с электроприводом способны быстро и эффективно открывать или закрывать поток. Кроме того, они невероятно долговечны, надежны и просты в обслуживании, что делает их идеальными для многих приложений, где необходима частая эксплуатация.

Зачем он вам нужен?

3-ходовой шаровой кран с электроприводом может быть бесценным инструментом в различных отраслях промышленности. Они не только чрезвычайно надежны и просты в обслуживании, но и обеспечивают точный контроль расхода жидкости или воздуха. Используйте их для контроля циркуляции жидкостей в машинах и регулирования температуры или давления в системах. Кроме того, их прочная конструкция делает их идеальными для тяжелых условий эксплуатации или условий, требующих частого использования. Быстро открывайте и закрывайте только с помощью электрического тока и используйте трехходовые шаровые краны с электроприводом как часть автоматизированных процессов, которые должны быстро и эффективно реагировать на изменения в системе. В конечном счете, этот тип клапана может помочь повысить эффективность, точность и безопасность во многих отраслях промышленности.

Правильная установка

Что необходимо учитывать при установке трехходового шарового крана с электроприводом?

(1) Проверьте технические характеристики обратного клапана, чтобы убедиться, что он подходит для данной задачи.

При установке трехходового шарового крана с электроприводом необходимо проверить технические характеристики клапана, чтобы убедиться, что он подходит для выполнения поставленной задачи. Размер клапана должен соответствовать системе, в которую вы его устанавливаете, а материал конструкции должен быть совместим с любыми существующими компонентами или трубопроводами. Кроме того, вы также должны учитывать любые технические требования, такие как скорость потока и номинальное давление, чтобы гарантировать, что он может выполнять свои обязанности эффективно и безопасно. Кроме того, в зависимости от того, где вы находитесь, могут существовать дополнительные правила или стандарты безопасности, которые необходимо соблюдать; ознакомьтесь с ними, прежде чем приступить к установке. В конечном счете, выбор клапана, соответствующего всем необходимым критериям, обеспечит эффективную работу вашей системы и соответствие всем требованиям законодательства.

(2) Ознакомьтесь с соответствующими требованиями, нормами и протоколами безопасности.

При установке трехходового шарового крана с электроприводом важно ознакомиться с соответствующими требованиями, нормами и протоколами безопасности, действующими для вашего конкретного применения. В зависимости от того, где вы находитесь, могут быть разные стандарты и правила, которым должен соответствовать клапан, например, материал конструкции или максимальное номинальное давление. Также важно изучить любые местные правила, такие как электротехнические и строительные нормы, которые могут повлиять на установку. Кроме того, если вы работаете с опасными химическими веществами или материалами, очень важно убедиться, что все протоколы безопасности поняты и правильно соблюдаются, прежде чем начинать работу с системой. Ознакомление со всеми применимыми законами и протоколами безопасности может помочь обеспечить безопасную и эффективную работу вашей системы.

(3) Подсоедините клапан к другим трубам и компонентам, следуя инструкциям производителя.

При установке трехходового шарового крана с электроприводом необходимо подсоединить клапан к другим трубам и компонентам в соответствии с инструкциями производителя. Чтобы обеспечить надлежащее уплотнение между компонентами, важно использовать соответствующие клеи или смазочные материалы в зависимости от материала конструкции. Соблюдайте особую осторожность при затягивании болтов и винтов, так как чрезмерная затяжка может повредить резьбу и вызвать протечки. Кроме того, убедитесь, что вы используете соответствующие инструменты, такие как гаечные ключи или отвертки, чтобы избежать ненужных повреждений. Наконец, перед эксплуатацией убедитесь, что все электрические соединения соответствуют соответствующим правилам техники безопасности. Следование инструкциям производителя и надлежащим процедурам во время установки помогает обеспечить безопасную и эффективную работу системы.

(4) Осмотрите все механические соединения после установки.

После установки трехходового шарового крана с электроприводом важно проверить все механические соединения, чтобы убедиться в правильности их установки. Осмотрите соединения труб на наличие утечек или зазоров и дважды проверьте правильность выравнивания клапана и герметичность, чтобы предотвратить утечку. Кроме того, обратите особое внимание на любую электрическую проводку или соединения и убедитесь, что все детали надежно закреплены и не отсоединены провода. Наконец, если ваша система содержит опасные материалы, необходимо проверить ее на наличие потенциальных проблем с безопасностью, таких как ослабление соединений или недостаточная изоляция. Потратив время на тщательный осмотр всех механических соединений после установки, вы сможете гарантировать эффективную работу системы в долгосрочной перспективе.

(5) Проверьте работу клапана и убедитесь, что все функции безопасности работают.

После осмотра механических и электрических соединений электрического трехходового клапана важно тщательно проверить его работу. Начните с медленного открытия клапана и убедитесь, что он работает правильно. Затем проверьте все функции безопасности, такие как защита от перегрузки, которая должна быть полностью функциональной, чтобы избежать любых потенциальных рисков во время работы системы. Наконец, медленно закройте клапан и убедитесь, что он надежно закрывается без каких-либо утечек или точек залипания. После проверки рабочих условий клапана проверьте наличие возможных проблем, таких как неправильная проводка или ослабление соединений, которые, возможно, потребуется отрегулировать, прежде чем начать нормальную работу вашей системы. Проверка правильности установки и работоспособности всех компонентов обеспечивает уверенность в том, что ваша система будет работать безопасно и эффективно.

Техническое обслуживание и уход

Как следует проводить регулярное техническое обслуживание и уход за трехходовым шаровым краном с электроприводом?

Регулярное техническое обслуживание и уход за трехходовым шаровым краном с электроприводом необходимы для долговременной эксплуатации и безопасности пользователей. Начните с осмотра всей электропроводки и соединений, чтобы убедиться в отсутствии участков коррозии, износа или ослабления. Затем очистите область вокруг клапана, чтобы обеспечить беспрепятственный поток воздуха. После этого смажьте механические части совместимой смазкой, например консистентной смазкой, чтобы предотвратить повреждение от окисления и трения. Кроме того, регулярно проводите тесты на герметичность при наличии опасных материалов. Это позволяет выявить потенциальные источники загрязнения на ранней стадии. Наконец, проверьте источник питания на наличие неисправностей. Это может указывать на проблему с двигателем или другими компонентами системы. Выполнение этих простых шагов поможет обеспечить оптимальную и безопасную работу вашего 3-ходового шарового крана с электроприводом на долгие годы.

Советы по ремонту и поиску и устранению неисправностей

Как выполнить ремонт неисправного трехходового шарового крана с электроприводом?

При неисправности 3-ходового шарового крана с электроприводом в первую очередь необходимо устранить неполадки в системе. Убедитесь, что вся электропроводка и соединения находятся в надлежащем рабочем состоянии. Ищите любые области коррозии, износа или ослабления, которые могут присутствовать. При необходимости очистите область вокруг клапана, чтобы не препятствовать потоку воздуха. Затем проверьте наличие засоров в трубах или клапанах, которые могут мешать его правильной работе. Затем осмотрите все механические детали на наличие признаков повреждения или износа и при необходимости замените их. Отрегулируйте настройки двигателя в соответствии с вашими потребностями и обязательно выключите все после использования. С помощью этих простых шагов вы сможете быстро и легко отремонтировать неисправный трехходовой шаровой кран с электроприводом. Уверенность в том, что ваша система будет работать бесперебойно, зависит от регулярного технического обслуживания.

Заключение

Техническое обслуживание и уход за трехходовым шаровым краном с электроприводом очень важны. Если вы хотите обеспечить его долгосрочную работу и безопасность, ключевое значение имеет регулярное техническое обслуживание. Необходимы регулярные осмотры, очистка, смазка, проверка герметичности и проверка источника питания. Чтобы ваша система работала должным образом, требуются эти регулярные действия по обслуживанию. Не говоря уже о дополнительных преимуществах, позволяющих избежать дорогостоящего ремонта в будущем. При небольшом техническом обслуживании ваш 3-ходовой шаровой кран с электроприводом может прослужить долгие годы.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
