Как врезать петли в межкомнатную дверь своими руками: Как правильно врезать петли в межкомнатные двери

Установка петель на дверь, монтаж разных типов фурнитуры

Установка петель на межкомнатные двери — это непродолжительная, но ответственная стадия сборки конструкции, от которой зависит исправная работа и удобство эксплуатации. На выбор фурнитуры влияют некоторые факторы: размер межкомнатной двери, материал её изготовления, особенности эксплуатации изделия. Разные типы петель имеют свои нюансы установки.

Что нужно знать при выборе изделий?

Петли получают немалую нагрузку при каждом открывании и закрывании двери. Поэтому лучше всего выбирать износостойкую фурнитуру с длительным сроком службы. Самыми прочными и дорогими являются стальные изделия. Привлекательный внешний вид типовым моделям придает хромированное покрытие. Высокой декоративностью обладают латунные дверные петли. Однако этот металл отличается мягкостью, а изделия из него быстро изнашиваются. Латунированные петли стоят дешевле, но имеют еще более короткий срок службы.

При выборе петель большое значение имеет материал изготовления межкомнатного изделия.

Материал двери	Подходящие типы петель
Стекло	Специальные, закрепляемые с обеих сторон на вкладыши из силикона или резины. Для их монтажа требуется профессиональное оснащение
Металл	наружные: имеют в конструкции винт для регулирования, подшипник или вкладной шарик; внутренние: все детали скрыты, имеют высокую защиту от взлома
Пластик	Специальные, позволяющие регулировать зазор между дверной коробкой и полотном
Дерево	Накладные, ввертные или врезные. Отличаются простотой монтажа.

Для массивной межкомнатной двери помимо основных двух петель потребуются дополнительная фурнитура, оснащенная подшипниками. Она обеспечивает длительную и комфортную эксплуатацию тяжеловесной двери. При этом важно выбрать размер фурнитуры в соответствие с габаритами полотна.

Как установить петли своими силами?

Профессионалы для того, чтобы установить петли, используют специальный электрофрез, который исключает погрешности. Для монтажа петель силами домашнего мастера потребуется нехитрый набор столярного инструмента, состоящий из молотка, стамески и шуруповерта. Потребуется также набор метизов, деревянные клинья, уровнемер и карандаш.

Намечаем и врезаем петли в полотно двери

Врезные петли лучше всего устанавливать на деревянную дверь, которая гарантированно удержит метизы и фурнитуру. От корректно проведенных работ зависит срок службы конструкции.

Разметка и вставка фурнитуры в межкомнатную дверь производится в следующем порядке:

• Выбрать правильное расстояние, на котором будет размещаться фурнитура. Для этого отступить от верхнего и нижнего края полотна 200-250 мм и нанести метки. В этом месте не должно быть дефектов древесины, а при их наличии разметку симметрично смещают.
• К отметкам приложить петли, очертить контур.

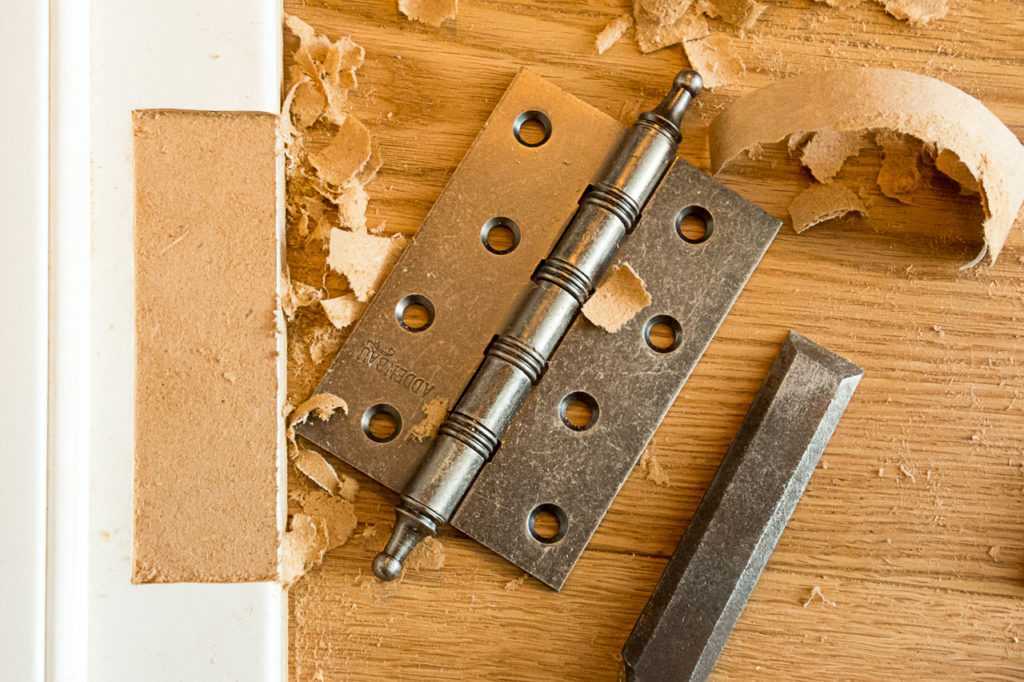

• По контуру стамеской вырубить углубление по толщине металла фурнитуры.
• Молотком и стамеской осуществить выборку дерева. Если на этом этапе допущена ошибка, ее можно скорректировать прокладками под петли.
• Правильно установить метизы, зафиксировать петли в подготовленном углублении.

После этого производится разметка и вырезка отверстия под петли в дверном коробе:

• Вывесить двери на деревянных клиньях, соблюдая зазор со всех граней полотна по 2-3 мм.
• Разметку осуществить по следующим по рекомендациям, отображенным на рисунке:
• Закрыть полотно на врезанный замок и проведите разметку.
• Проверите размещение дверного полотна уровнем, скорректировать при наличии отклонений.
• Временно открутить дверь и нанести отметки на короб.
• Стамеской и молотком проделать необходимые отверстия правильного размера. Помните, что избыточная глубина приведет к перекашиванию двери при эксплуатации.

Если перед вкручиванием метизов предварительно просверлить тонким сверлом отверстия в двери или в коробе, это поможет предотвратить образование трещин.

Этот способ врезки и установки петель был актуален около двадцати лет назад, когда использовались типовые конструкции. Метод может быть использован и сегодня при установке деревянных дверей. Однако, для современных ламинированных и покрытых шпоном полотен вырубка стамеской неуместна, так как нарушает эстетику двери и не позволяет надежно зафиксировать фурнитуру в стружечном материале. Такие двери правильно устанавливать с применением альтернативных типов петель.

Альтернативные способы крепления петель

Существует еще несколько методов установки дверных петель своими руками, не требующих вырубки выемки стамеской.

Особенности крепления петель-бабочек

Этот тип петель легко ставить своими руками. При смыкании элементы фурнитуры накладываются, полностью смыкаются, и общая толщина изделия составляет 2,5 мм. Необходимое условие для нормальной работы двери — обеспечение небольшого зазора. Все, что необходимо сделать мастеру — это прикрутить метизами навесы к полотну и к коробке. В качестве главного недостатка петель-бабочек пользователи отмечают неэстетичность выступающих накладок, однако, это субъективное мнение.

Нюансы монтажа ввертных петель

Для установки этой фурнитуры потребуется только высверлить три отверстия, два — в коробе, одно — в полотне двери. Основной момент — это правильно выбрать расстояние между фурнитурой и краями полотна. Разметка осуществляется по тем-же требованиям, что и для врезного способа, однако соблюдается количество требуемых отверстий. Уровнем производится контроль горизонтальности и вертикальности изделия без отклонений. Выглядят ввертные петли достаточно просто, но эстетично.

Сложно ли установить невидимые петли-цапфы?

Третьим альтернативным вариантом для установки дверных петель без вырубки выемки является монтаж петель-цапф. Их врезают в полотно особым образом. Эта фурнитура для межкомнатных дверей имеет уникальную конструкцию, позволяющую скрыть места врезки и обеспечить потайной механизм хода конструкции. Конструктивно эти петли состоят из двух пластин, вращающихся относительно центральной оси, расположенной в боковой части. Правильный монтаж петель производится в верхний и нижний торцы полотна, а также в соответствующие зоны дверной коробки. Если монтаж был произведен некорректно, то верхняя фурнитура становится заметной в верхней части двери в открытом положении.

Вывод

Если вы собираетесь установить петли на двери своими руками, но не располагаете мастерством или профессиональным оснащением, необходимо выбрать варианты фурнитуры с облегченным способом монтажа. Если вы желаете установить более дорогую и сложную модель фурнитуры, то лучше не рисковать и обратиться за помощью к профессионалам.

Врезка петель в межкомнатные двери своими руками: как правильно ее выполнить

Автор Michael На чтение 5 мин Просмотров 3к. Опубликовано Май 21, 2020

Владельцы частных домов или квартир все чаще предпочитают делать ремонт собственного жилья самостоятельно. Это позволяет значительно экономить собственные средства. Поэтому многие интересуются, как правильно осуществляется монтаж дверных блоков, в т.ч. врезка петель в межкомнатные двери без вызова мастера своими руками.

Содержание статьи

1. Виды дверных петель
2. Пошаговая инструкция врезки дверных петель своими руками
3. Разметка отверстий для крепления навесов

Виды дверных петель

Прежде чем заниматься самостоятельной установкой дверной конструкции, необходимо ознакомиться с пошаговой инструкцией выполнения монтажных работ, подобрать оптимальный вариант изделия. При этом дверной блок выбирается не только по внешнему виду и дизайну помещения. Обязательно учитываются параметры проема, под которые подбираются размеры самой двери, а также элементы крепления и прочие элементы фурнитуры.

Не менее важно изучить рекомендации специалистов, как правильно врезать петли разных конструкций на межкомнатную дверь. Каждый отдельный вариант этих крепежных деталей отличается техникой установки.

Например, итальянские петли, которые имеют шарнирную конструкцию, чаще всего устанавливаются на дверные блоки европейских производителей.

Вворачиваемые навесы, у которых вместо пластинок используются штыри, применяются для полотен незначительной массы.
Изделия скрытого типа используются для дорогих моделей дверных блоков. Такие петли отличаются наличием особых шарниров, которые утапливаются в материале полотна двери.

Прямые или карточные навесные приспособления по бокам имеют особый тип пластинок. Это самый простой вариант крепления.

Есть еще угловые модели, которые отличаются от прямых только формой пластин. Крепежные элементы данного типа чаще всего устанавливают на дверные конструкции маятникового типа.

Пошаговая инструкция врезки дверных петель своими руками

Врезка петель в двери требует предварительной подготовки. Поэтому перед тем, как начинать работы, правильно будет запастись следующим инструментом:

• Подставку для полотна дверного блока;
• Нож монтажный;
• Фрезер;
• Шаблон для фрезера;
• Шуруповерт;
• Стамеску;
• Молоток;
• Простой карандаш;
• Рулетку;
• Уровень строительный.

Предварительно подбирается оптимальный вариант петель для крепления полотна в дверной коробке. От качества изделия будет зависеть качество и продолжительность эксплуатации межкомнатной дверной конструкции. При этом важно учитывать и то, в какую сторону планируется открытие створки, т.к. есть петли правые и левые (разъемные), универсальные.

При использовании разъемных навесов дверное полотно можно снять в любой момент без демонтажа самих крепежных элементов. При покупке такого варианта обязательно учитывается сторона открытия двери.

Универсальные петли подходят для всех дверных блоков, независимо от того, с какой стороны они будут открываться. В этом случае при необходимости снять дверную створку придется демонтировать и сами элементы крепления.

Далее необходимо определиться с параметрами самой дверной конструкции, чтобы правильно рассчитать количество навесов.

Петли врезные, точнее их количество, необходимое для крепления дверей в коробке, рассчитывается по следующим критериям:

1. Толщины карты навеса. Чем толще петли, тем лучше качество крепления, меньше люфт и провисание полотна;
2. Гальваника, полировка – равномерное покрытие изделия, т.е. без сколов, царапин и выпуклостей;
3. Соосность, сопряжение отдельных элементов. Карты изделия должны быть одинаковыми, идеально прилегать друг к другу;
4. Крепления с подшипниками вместо стандартных противоскрипных колец характеризуются высоким качеством.

Врезка петель предполагает предварительную разметку места их крепления на межкомнатные двери. Для этого необходимо отмерить примерно по 25 см снизу и сверху от краев полотна. Далее к отмеченным точкам прикладываются навесы и обводятся простым карандашом. Выполняется выемка материала для выполнения скрытого монтажа изделия.

Первоначально одна часть крепления врезается в дверную створку, затем вторая в короб межкомнатного блока. При этом врезка изделия осуществляется вверх логотипом. Это позволит правильно установить петли.

Чтобы сделать качественную выемку материала из дверного блока под установку скрытых крепежей рекомендуется использовать предварительно подготовленный шаблон и профессиональный фрезерный станок.

Перед началом работ фрезер необходимо отрегулировать под требующуюся глубину (на толщину карты изделия). И только после предварительной настройки инструмента выполняется выборка материала.

При отсутствии специального фрезерного оборудования выборка материала с дверного полотна и коробки выполняется стандартным способом – с помощью молотка, стамески, острого строительного ножа.

По шаблону петель, который был предварительно начерчен на поверхности двери простым карандашом, сначала делается прорезь ножом на глубину ламината или шпона. Это позволит ограничить при выемке материала ход стамески и обеспечить ровный срез по краям. В сформированной рамочке также стамеской в прорезь на глубину карты петель выполняются отверстия.

Все образовавшиеся углы дополнительно обрабатываются с помощью угловой и прямой стамески. Проверяется качество среза. Для этого необходимо приложить крепежную деталь в подготовленное углубление, она должна в нем лежать идеально.

Следующий шаг – изготовление отверстий для вкручивания саморезов, с помощью которых навесы будут удерживаться на дверном полотне. Для этого используется электродрель со сверлом меньшего диаметра, чем диаметр самих саморезов.

Аналогичным способом изготавливаются выемки под врезные петли и на коробке для межкомнатных дверей. Для правильного расположения отверстий под крепежные детали короб необходимо предварительно подготовить.

Для этого срезы выполняются под 45º. При этом обязательно учитывается высота полотна и необходимый зазор между ним и половым основание.

Разметка отверстий для крепления навесов

Перед тем, как врезать петли своими руками в межкомнатную дверь, собирается угол короба двери, необходимый отрезок отмеряется при помощи строительной рулетки. При этом разметка должна совпадать с разметкой на дверном полотне.
Далее боковой элемент крепления прикладывается непосредственно к дверному полотну. Здесь обязательно учитывается расстояния от низа створки до половой поверхности.

Осуществляется стыковка створки с коробом двери, наносится разметка. Аналогично делается разметка отверстий для всех остальных точек крепления навесов. Далее выполняются срезы при помощи стамески, если есть в наличии, то фрезерным устройством. После выполнения углублений выполняется выравнивание углов. Электродрелью сверлятся отверстия под крепежные болты. После выполнения всех необходимых манипуляций можно фиксировать дверное полотно непосредственно к коробу.

Профессиональные установщики дверных блоков рекомендуют для правильной установки и предварительной фиксации элементов конструкции использовать деревянные колышки. После выполнения монтажа обязательно проверяется ровность конструкции с помощью строительного уровня. При необходимости производится регулировка.

Стандартный размер дверной петли и как подобрать размер петли

Когда вы заменяете петли на своей входной двери или двери в одну из комнат вашего дома, это не просто вопрос пойти и купить случайную замену. Вам нужен набор, который впишется в существующий вырез дверного проема, поэтому вам нужно будет провести точные измерения. Вам также понадобится правильный тип петли, которая может быть врезной, не врезной, усиленной и т. д.

Большинство петель представляют собой врезные петли, которые вставляются в резную или вырезную часть дверной коробки для крепления заподлицо с косяком. Накладные неврезные петли представляют собой тонкие накладные петли, обычно используемые на пустотелых легких межкомнатных дверях. Так как они не требуют вырезания косяков двух поверхностей, их проще установить, чем их врезные аналоги.

Компания Access Residential Hardware предлагает петли для внутренних и наружных дверей от ведущих производителей. В этом блоге мы рассмотрим стандартные размеры дверных петель для жилых входов и предоставим подробные рекомендации по размеру петель, чтобы вы сделали правильный выбор для новой установки или обновления.

Дверные петли и петли шкафа

Мы хотим начать с того, что, хотя дверные и дверные петли в целом работают одинаково, последние работают в гораздо меньших масштабах, поскольку их прочность достаточна только для того, чтобы выдержать движение и вес дверцы шкафа. Если вы попытаетесь установить их на дверь, они изнашиваются и ломаются! Дверные петли, с другой стороны, имеют гораздо более прочную конструкцию, которая может открывать самые тяжелые двери прочным и легким движением и продолжать делать это годами и даже десятилетиями.

Каковы стандартные размеры дверных петель?

В большинстве случаев стандартные дверные петли для жилых помещений имеют квадратные края и размеры с шагом ½ дюйма. Другими словами, их диапазон размеров находится в таких размерах, как 3”, 3 ½”, 4” и т. д. Для большинства жилых дверей требуется петля 3 ½” x 3 ½”, хотя для более крупных дверей, особенно для входных дверей, требуется петля 4” x 4-дюймовая петля. Если вы не уверены, быстрое измерение может подтвердить размеры, необходимые для новых или сменных петель.

Многие домовладельцы, устанавливающие новые нестандартные двери или модернизирующие фурнитуру существующих дверей, выбирают «архитектурные» петли, которые обычно толще стандартной фурнитуры для жилых помещений. Эти петли имеют размеры от 3 x 3 дюймов до 6 дюймов x 6 дюймов и даже больше, а также имеют более широкий выбор отделки. Поскольку они толще бытовых петель, при модернизации необходимо увеличить глубину паза на двери и косяке.

Архитектурные петли также доступны в следующих форматах:

• Несъемный штифт (NRP): Архитектурные петли с NRP имеют установочный винт в корпусе, доступ к которому возможен только при открытой двери. Эта функция защищает распашные двери, открывающиеся наружу, и никто не может снять шарнирный штифт и дверь.

• Шариковый подшипник: Тяжелые и/или более широкие двери создают большую нагрузку на петли, что приводит к износу шарниров. Для уменьшения трения между поворотными кулаками установлены шарикоподшипники. Петли с шарикоподшипниками служат дольше, не скрипят и облегчают открывание дверей.

Как определить размер петель

Когда вы устанавливаете новую дверь, ее толщина и ширина дадут вам представление о том, какой размер петли вам понадобится. В таблице ниже приведены некоторые общие рекомендации.

Толщина двери	Ширина двери	Рекомендуемый размер петли
1 ⅜”	До 32 дюймов	3 ½”
1 ⅜”	от 32 до 36 дюймов	4 дюйма
1 ¾”	До 36 дюймов	4 ½”
1 ¾”	от 36 до 48 дюймов	5 дюймов
1 ¾”	Более 48 дюймов	6 дюймов

Определение радиуса дверной петли

Возможно, вы заметили, что у одних петель углы квадратные, а у других закругленные. Последние известны как шарниры с радиусным углом. Между этими двумя типами нет функциональной разницы, поэтому вы можете установить любой из них на новую дверь, но когда вы заменяете существующий набор петель, вам необходимо купить новые, соответствующие вырезу двери. Другими словами, если у предыдущих петель были закругленные углы, то и у новых они должны быть, чтобы обеспечить правильную посадку.

Существует два способа измерения радиуса шарнира:

• Используйте линейку или рулетку: радиус шарнира можно определить, измерив расстояние от вершины шарнира до конца закругленной области. Петля с радиусом ⅝ дюйма будет иметь размеры ⅝ дюйма сверху вниз, а петля с радиусом ¼ дюйма будет иметь размеры ¼ дюйма сверху вниз.

• Используйте монеты: с помощью этого метода вы выравниваете углы шарнира десятицентовиком и четвертаком. В случае шарнира с радиусом ⅝ дюйма четверть поместится внутри. Если шарнир имеет радиус ¼ дюйма, монетка поместится внутри.

После определения радиуса шарнира покупка нового оборудования становится проще. В зависимости от области применения или предпочтений вы можете выбрать специальные петли, петли на шарикоподшипниках или стандартные петли.

Расположение дверных петель

В то время как большинство жилых дверей имеют только три петли, более высокие двери могут иметь до четырех. Вообще говоря, вы хотите установить одну петлю примерно на каждые 30 дюймов высоты двери. Для дверей высотой до 60 дюймов потребуются две петли, а для дверей от 60 до 9 дюймов.0” потребуется три петли. Для дверей размером от 90 до 120 дюймов рекомендуется использовать четыре петли.

Во время установки верхняя петля обычно располагается на расстоянии 5 дюймов от верхнего косяка двери, а нижняя петля устанавливается на расстоянии 10 дюймов от нижнего края двери. Третий ставится на равном расстоянии между этими двумя.

Совет для профессионалов: для дверей шириной от 37 до 120 дюймов рекомендуются дополнительные петли, чтобы выдерживать дополнительный вес и напряжение.

Какой материал для петель выбрать?

Материал шарнира может повлиять на его прочность и долговечность. Если вы ищете петли для наружных дверей, рассмотрите комплект из нержавеющей стали, поскольку они устойчивы к коррозии и не ржавеют в более влажных условиях. Для больших и тяжелых дверей лучшим вариантом будет набор прочных стальных петель, которые не треснут и не разрушатся после многих лет использования.

Если вас беспокоит эстетика в помещении, латунные петли придают блеск большинству внутренних пространств, но они не подходят для наружных дверей, потому что они не такие прочные, как сталь. Если вы предпочитаете латунь, убедитесь, что вы покупаете петли, предназначенные для тяжелых условий эксплуатации.

Не забудьте отделку дверных петель!

После того, как вы определили, какой тип петли вам нужен, решите, какой внешний вид вы хотите получить. В то время как некоторые петли почти невидимы, у других есть стиль, который может добавить к общему стилю вашего дома. Чтобы создать более целостный вид, выберите правильную отделку и материал для шарнира.

Например, если у вас есть простые белые или слегка лакированные внутренние двери, блестящая хромированная или яркая латунная петля может выделить их и дополнить общий вид самой двери. Вы даже можете найти более декоративные петли, которые добавят нотку индивидуальности и очарования. С другой стороны, яркая красная входная дверь может выглядеть лучше с петлями, которые имеют тонкую, приглушенную отделку, так как общий эффект будет менее подавляющим.

В Access Residential Hardware наши дверные петли рассчитаны на долгий срок службы!

Когда вы покупаете новые или запасные дверные петли, вам нужен продукт, который выдержит испытание временем: в среднем дверь в жилом доме будет открываться и закрываться тысячи раз в течение своего срока службы. В Access Residential Hardware мы продаем как петли для входных дверей, так и петли для внутренних дверей, изготовленные из нержавеющей стали и твердой латуни для обеспечения максимальной долговечности. Пожалуйста, посетите наши страницы продуктов, чтобы узнать, что мы можем предложить, и если вам нужна помощь, позвоните по телефону 866.752.9002 или заполните эту контактную форму.

Как вырезать пазы для дверных петель | Руководства по дому

Автор Chris Deziel Обновлено 20 декабря 2018 г.

Когда вы устанавливаете дверную петлю, вам нужно сделать для нее выемки на краю двери и на косяке, иначе дверь не будет закрываться должным образом. Эти выемки или пазы должны быть достаточно глубокими, чтобы поверхность шарнира находилась на одном уровне с деревом. Вы можете вырезать их вручную с помощью молотка и зубила или использовать фрезер и шаблон для долбления. Последний вариант дает более чистые результаты, чем выполнение работы вручную, и он быстрее, но может оказаться непрактичным, если вы навешиваете только одну дверь.

Использование маршрутизатора

1. 1.

   Установите дверь на край между парой козл петлевой стороной вверх.

2. 2.

   Измерьте расстояние от верха двери до верха верхней петли и от низа двери до низа нижней петли с помощью рулетки. Эти два измерения должны быть равны. Если есть третья петля, расположите ее посередине между двумя другими.

3. 3.

   Сделайте такие же размеры на косяке, учитывая зазор в 1/2 дюйма между верхом двери и косяком и зазор в 1 дюйм между нижней частью двери и полом.

4. 4.

   Расположите шаблон для врезки на краю двери в месте расположения одной из петель. Отрегулируйте его по размеру петли и прикрепите гвоздями с двойной головкой или шурупами.

5. 5.

   Защитные очки Don. Установите фрезу с направляющими подшипниками в фрезер и отрегулируйте глубину резания в соответствии с толщиной петель. Фрезеруйте паз, направляя станок по часовой стрелке вокруг шаблона.

6. 6.

   Снимите шаблон и примерьте петлю. Большинство шаблонов предназначены для петель с закругленными углами, поэтому, если у вас квадратные, вам может понадобиться выровнять углы с помощью молотка и долота. Как только вы будете удовлетворены подгонкой, таким же образом выфрезеруйте другие пазы на двери и в косяке.

Использование стамески

1. 1.

   Подоприте дверь между козлами краем петли вверх и измерьте положение петель. Сделайте отметки для верхней части верхней петли, нижней части нижней и одной или другой стороны средней петли. Измерьте и сделайте аналогичные отметки на косяке.

2. 2.

   Поместите одну из петель на край двери так, чтобы ее верхний край находился на верхней отметке. Отрегулируйте петлю так, чтобы штифт был на одном уровне с поверхностью двери, противоположной дверному упору, и обведите его контур острым карандашом.

3. 3.

   Прижмите петлю к боковой стороне двери так, чтобы одна поверхность находилась на одном уровне с краем.
