Как сделать своими руками столбовой фундамент: Столбчатый фундамент своими руками: пошаговая инструкция

Содержание

материалы, конструкция, инструкция по возведению

Содержание

Разновидности столбов
Устройство фундамента
Подготовительные работы
Земляные работы
Обустройство столбов
Облегченный фундамент ленточный

Самым главным элементом любого строения является его фундамент. Именно опора играет главенствующую роль в надежности и долговечности здания. Очень часто сегодня можно встретить, как многие хозяева, перестраховываясь, возводит дачные строения на ленточном фундаменте. Такой выбор не всегда бывает целесообразным. Поскольку дачные строения отличаются легкостью, как, впрочем, и другие деревянные или каркасные, то для них прекрасно подойдет фундамент на столбах. Стоит сказать, что фундамент на столбах своими руками закладывается довольно легко.

У столбчатого фундамента есть некоторые преимущества. Так, например, особенно рекомендуется отдавать предпочтение столбчатому фундаменту в тех местах, где грунт перенасыщен влагой или же где морозное пучение окажет неблагоприятное воздействие на фундамент – вытолкнет его или нанесет повреждения.

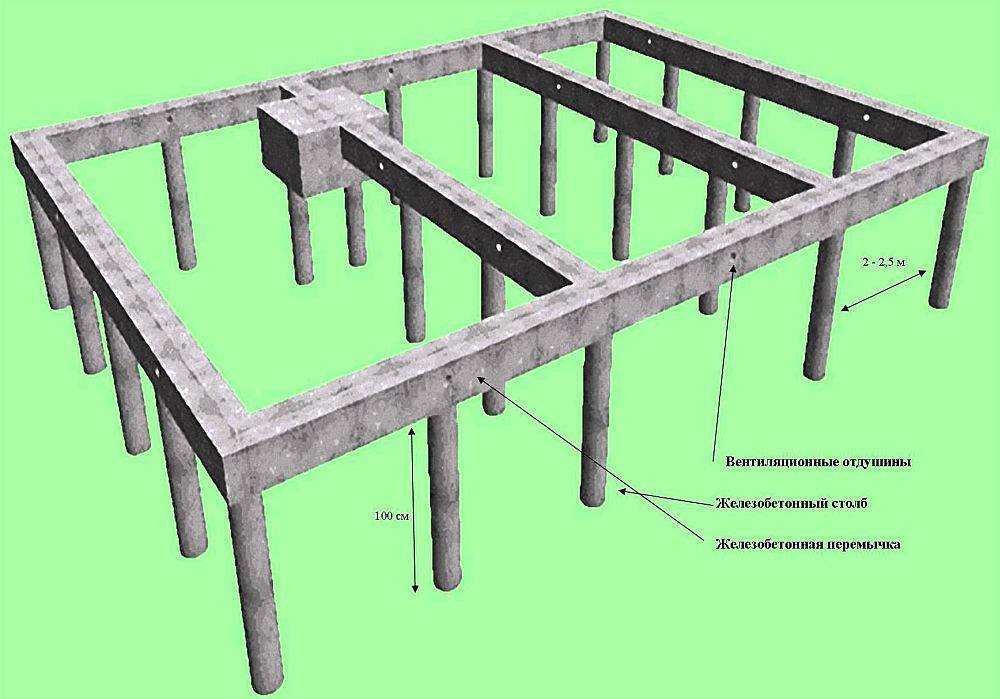

Столбчатый фундамент

к содержанию ↑

Разновидности столбов

Как видно из названия, в основе такого фундамента лежат столбы. Они представляют собой, заглубленные в грунт опоры, некоторая часть которых продолжает выступать над уровнем земли. Очень важно, чтобы верхний уровень таких опор был одинаковым. Распределить равномерно нагрузку на опоры, а также соединить их, позволит оборудование на выступающих участках столбов ростверка.

Бетонные столбы для фундамента следует располагать под всеми углами строения. Помимо этого, опоры также должны присутствовать и на участках с максимальной нагрузкой, а также находиться на участках, где проходит пересечение стен. Столбы допускается изготавливать из самых разных материалов:

Дерева;
Кирпича;
Труб металлических;
Бетонных блоков;
Бетона;
Труб асбестоцементных;
Бутового камня.

Фундамент на деревянных столбах

Реже всего можно встретить сегодня деревянный фундамент на столбах своими руками. Совершенно понятно, что деревянные столбы недолговечны. Однако возведение веранды или какой-то другой легкой деревянной конструкции может проходить и на деревянном столбчатом фундаменте. Фундамент из кирпичных столбов предполагает небольшое заглубление в землю или же полное отсутствие заглубления. При этом ширина таких опор не допускается меньше 0,38 м.

Наиболее распространенным подобным фундаментом является бетонный. Здесь опорой служат армированные столбы, сделанные из бетона. Само собой, что такой фундамент отличается высокими показателями надежности. Ширина таких опор составляет 0,4 м.

к содержанию ↑

Устройство фундамента

Глубина фундамента под столб рассчитывается индивидуально, поскольку напрямую зависит от грунта, его структуры, отметки промерзания, и, конечно ж, наличия грунтовых вод. Погруженность в почву фундамента всего на 0,4 м говорит о его мелкозаглубленности, тогда как заглубленным фундаментом называют тот, что уходит в почву ниже порога промерзания, примерно, на 0,15-0,5 м.

Очень важно правильно располагать столбы, так, например, расстояние между столбами фундамента может варьироваться между 1 и 2,5 метрами, при этом расстояние более 3 метров делать крайне не рекомендуется.

Расстояние между столбами

Для изготовления ростверка допускается применять прочный брус. Стоит отметить, что при возведении деревянного сооружения, деревянный ростверк также будет совмещать и должность венца закладного. В наши дни особой популярностью пользуется монолитный ростверк, формируемый из бетона. Он формируется способом заливки в опалубку из дерева. Существует две разновидности ростверка такого фундамента. Первая разновидность называется низким ростверком, когда он непосредственно лежит на самом грунте. Вторая разновидность называется высоким ростверком, когда он возвышается над уровнем земли более чем на 35-75 см.

Помимо всего прочего, столбчатый фундамент имеет одну немаловажную особенность – отсутствие возможности построения подвала.

к содержанию ↑

Подготовительные работы

Прежде чем взяться за строительство фундамента, необходимо полностью подготовить всю документацию. В первую очередь, рекомендуется создать проектную документацию. Для нее потребуется следующая информация:

Характеристики грунта;
Силы морозного пучения;
Глубина залегания грунтовых вод;
Уровень промерзания грунта;
Материал, из которого будет возводиться сооружение;
Сооружение дома
Количество этажей;
Высота здания;
Тип перекрытий;
Кровельный материал;
Нагрузка на те или иные участки и т.д.

После того, как вышеперечисленные сведения будут получены, необходимо произвести расчет фундамента на столбах. Это необходимо для того, чтобы правильно определить необходимое количество столбов и материал, из которого они будут изготовлены.

к содержанию ↑

Земляные работы

Само собой, что прежде чем начать закладывать ленточный фундамент на столбах, необходимо тщательно подготовить участок земли. Подготовка заключается в устранении лишнего грунта, после чего производится выравнивание поверхности. В том случае, если грунт оказался глинистым, большая его часть устраняется, а на ее место засыпается песок.

Следующий этап заключается в проведении разметки участка. На основании чертежа необходимо нитью разметить площадку под фундамент. Натягивать ее следует двумя линиями строго параллельными, при этом образуемое расстояние должно соответствовать запланированному ленточному фундаменту.

Очень важно все время отслеживать углы запланированной конструкции, а также, получаемые при пересечении нитей. Само собой, что они должны соответствовать строго 90 градусам. Не стоит забывать об отметках, свидетельствующих о пересечении стен или их примыканиях, а также символизирующих о наибольшей нагрузке в данном месте.

После завершения разметки фундамента, необходимо в местах предполагаемого пролегания ленточного фундамента, изъять грунт на 30-40 см, при этом ширина должна превышать разметку на 7-10 см, поскольку этот запас пойдет на опалубку. С помощью бура необходимо сделать углубления под столбы в тех местах, где согласно чертежу будут установлены столбы. При небольшой глубине столбов, равной 1 метру, дополнительная фиксация не требуется, тогда, как глубина столбов более 1 метра требует деревянных подпорок, которые будут защищать грунт от осыпания. После подготовки ям, их дно следует устлать 10-сантиметровым песочным слоем.

к содержанию ↑

Обустройство столбов

Для того чтобы сделать столбы под фундамент, понадобится бетон, листы рубероида, арматурные прутья (d=10-14 мм) и проволока (d=6 мм). Дополнительную гидроизоляцию столбам придаст рубероид, из листов которых, сложенных в два раза, формируются трубы. Закрепить стыки и швы можно с помощью скотча. По окружности такая труба также полностью проклеивается. После этого труба вставляется в яму до упора. При помощи арматурных прутьев и проволоки необходимо сварить армирующий каркас, который следует вставить в яму. При этом прутья должны возвышаться над ямой на 15-25 см.

После того, как каркас будет подготовлен, можно начинать к заливке столбов. Как залить столбы под фундамент? В первую очередь, необходимо создать подошву из бетона. Для этого необходимо залить 20-25 см слой бетона, приподняв рубероидную гидроизоляцию. После этого можно заливать всю конструкцию, тем самым, формируя столб. Очень важно после заливки утрясти бетон, что позволит полностью устранить имеющиеся пузырьки воздуха в нем. Это можно проделать с помощью глубинного вибратора, работающего от электричества. Залитые столбы должны полностью высохнуть.

к содержанию ↑

Облегченный фундамент ленточный

Как при возведении обычного ленточного фундамента, потребуется также подготовить арматурный каркас, который состоит из прута арматурного с привлечением проволоки. По завершении сварки каркаса, его необходимо надежно прикрутить к прутам от столбов, которые возвышаются над уровнем грунта. Далее следует сформировать опалубку, для которой рекомендуется подбирать доски 4-сантиметровой толщины, с шириной – 10-15 см. Окончив формирование опалубки, внутрь конструкции следует настелить слой гидроизоляции. В качестве нее хорошо подойдут мембраны или полиэтилен. По завершении укладки гидроизоляции можно приступать к заливке фундамента. Само собой, что бетон также следует утрясти глубинным вибратором. Снятие опалубки допускается после полного высыхания конструкции, то есть, спустя, примерно, 28 дней. Однако период высыхания может отличаться в зависимости от погодных условий. Поэтому спешить с устранением опалубки не стоит, лучше дождаться максимальной прочности фундамента.

пошаговая инструкция с фото и видео

Содержание

1 Принципиальная схема столбчатого основания
2 Достоинства и недостатки столбчатой конструкции
3 Материалы и инструмент для работы
4 Пошаговая инструкция
- 4.1 Упрощенный расчет конструкции
- 4.2 Разметка мест монтажа опорных столбов
- 4.3 Подготовительные земляные работы
- 4.4 Армирование
- 4.5 Установка опалубки
- 4.6 Заливка бетона
- 4.7 Гидроизоляция столбовых опор
- 4.8 Монтаж ростверка
- 4. 9 Обратная засыпка
5 В заключение

Фундамент столбчатого типа — это система столбовых опор, связанных между собой ростверком для равномерного распределения весовой нагрузки от строительных конструкций. Опорные столбы располагаются:

на всех углах здания;
в местах пересечения перегородок;
на примыкании внутренних простенок к наружным стенам;
на длинных участках стен, для сохранения шага опор не более 2,5 метра.

Ростверк, объединяющий конструкцию, может быть смонтирован из монолитного или сборного железобетона, металла или дерева.

В качестве рекомендуемых строительных систем для изготовления колонн можно использовать:

монолитный железобетонный столбчатый фундамент;
клинкерный или глиняный безпустотный кирпич;
бутобетон с промежуточной заливкой без армирования;
стеновые блоки без пустот из плотного наполнителя;
фундаментные блоки заводского изготовления;
деревянные столбы.

Столбчатый сборный и монолитный варианты. Варианты столбчатых оснований.

Самой надежной и устойчивой конструкцией специалисты признают столбчатую систему из бетона на монолитных колоннах. Поэтому рассматривая вопрос о том, как сделать столбчатый фундамент своими руками, мы рассмотрим именно конструкцию из армированных железобетонных столбов и ростверка.

По величине заглубления опор этот вид фундамента подразделяют на незаглубленные, малозаглубленные и заглубленные ниже уровня промерзания. В большинстве случаев столбчатое основание по глубине заложения не достигает твердого несущего слоя грунтов. Это в значительной мере определяет область его применения для небольших, легких или временных зданий и сооружений.

Промерзание грунтов в России.

Принципиальная схема столбчатого основания

Устройство столбчатого фундамента для частного дома представляет собой несущую раму ростверка, которая неподвижно опирается на установленные в грунт вертикальные столбы, имеющие расширение в нижней части, установленное на песчаную подушку. Расстояния между столбчатыми опорами определяется расчетом на основании весовых нагрузок от строительных конструкций, снегового покрова и внутреннего оснащения в виде, например, мебели и бытового оборудования.

Опорные столбы заглубляются в грунт при отсутствии обязательного условия в виде достижения ими плотных слоев и точки промерзания. Единая с ростверком конструкция фундамента создает технические условия для устойчивости здания при наличии горизонтальных и вертикальных нагрузок. Кроме этого, приподнятая над землей нулевая проектная отметка допускает устройство утепленного цоколя, который обеспечит снижение потерь тепла в холодное время года.

Столбчатые фундаменты из бетона применяют:

для зданий с легкими щитовыми или каркасными конструкциями стен;
под опоры для тонких кирпичных стен с дополнительным легким утеплением;
на плотных устойчивых грунтах для удешевления фундаментной конструкции;
для уменьшения воздействий пучинистых грунтов на элементы фундамента.

Однако в большинстве случаев, при большом весе строительных конструкций или просадочных грунтах, от такого типа фундамента лучше отказаться и использовать ленточный или свайный.

Достоинства и недостатки столбчатой конструкции

Фундаментная конструкция с опорными столбами обладает большим количеством достоинств, среди которых следует отметить:

возможность самостоятельного выполнения расчетов, проектирования и монтажа, без привлечения квалифицированных специалистов;
отсутствие необходимости привлечения специальной техники;
применение на любых видах грунтов за исключением сильнопучинистых и с высоким уровнем грунтовых вод;
возможность строительства даже при наличии значительных уклонов и неровностей на участке застройки;
не требуется предварительная подготовка и выравнивание ландшафтной поверхности;
минимальное время монтажа, не превышающее двух недель;
недорогая и простая гидроизоляция;
долговечность конструкции, достигающая 50 лет;
уменьшенный расход материалов и низкая стоимость.

Среди недостатков обычно отмечают отсутствие подвального помещения и невозможность использования для капитальных кирпичных зданий с большим весом строительных конструкций.

Материалы и инструмент для работы

Перед тем, как правильно залить столбчатый фундамент, потребуется приобрести следующие материалы:

портландцемент марки 400 или 500;
щебень средней фракции;
речной или промытый песок;
чистая вода;
стальная арматура диаметром не менее 12 мм;
вязальная проволока;
щиты или доски для опалубки;
деревянные бруски;
гвозди;
битумная мастика и праймер.

Из строительного инвентаря и инструмента необходимо иметь:

бетономешалку;
широкую невысокую емкость для выгрузки бетона;
совковую и штыковую лопату;
молоток;
ведра для растопки битума и переноски насыпных материалов;
кисти для нанесения праймера.

Для выполнения разметки вам потребуется рулетка с лентой не менее 10 метров, прочный шнур и колышки. Проверка строительных отметок производится при помощи нивелира или гидравлического уровня.

Пошаговая инструкция

По своей сложности, устройство столбчатого фундамента является простым и может быть выполнено своими руками. Однако надежность основания в большой мере зависит от точного соблюдения технологии монтажа. Это касается пространственной конфигурации конструкции, применяемых материалов и соблюдения временных технологических перерывов.

Для того, чтобы сделать простой столбчатый фундамент своими руками, наша пошаговая инструкция предусматривает выполнение следующих этапов:

Упрощенный расчет конструкции

Правильное определение количества необходимых материалов и конструктивных особенностей фундамента производится на основании расчета. Для его выполнения требуются данные о:

местоположении будущего здания;
структуре грунтов на участке застройки;
глубине залегания грунтовых вод с учетом сезонных колебаний;
предельной глубине промерзания;
весе строительных конструкций здания, мебели и внутреннего оборудования;
собственный вес фундамента.

Подробный порядок и пример расчета столбчатого основания описан здесь.

В результате расчета определяется общее количество опорных столбов, общая площадь их сечения, места расстановки конструкция ростверка.

Cхема столбчатого фундамента/

Разметка мест монтажа опорных столбов

Столбчатые опоры под ростверк должны быть установлены на всех углах будущего строения, на длинных участках стен более 2,5 метра, а также во всех местах примыкания простенок к наружным ограждающим конструкциям.

При этом под примыкающую веранду, крыльцо, террасу или флигель изготовление столбчатого фундамента должно производиться отдельно, для создания возможности устройства температурных и компенсационных швов в случае усадки отдельных частей здания.

Сечение столбовых опор определяется путем деления общей площади сечения на количество опор. При этом сечение отдельных столбов не может быть менее чем 200х200 мм.

Для разметки местоположения монолитных опор рекомендуется установка «лавочек», которые представляют собой два забитых в землю колышка с установленной на них поперечной перекладиной.

К перекладине привязываются отрезки шнура, которые на своих пересечениях обозначают точное месторасположение монолитных конструкций.

Разметка.

Подготовительные земляные работы

После окончания разметки необходимо выкопать ямы под установку опалубки, армирующей конструкции и последующую заливку бетона. Глубина ямок определяется выбранным типом фундамента, который может быть:

незаглубленным, с простым снятием поверхностного слоя грунта;
мелкозаглубленным, до 70 см;
заглубленным до точки промерзания грунта или ниже ее.

Размер откапываемых приямков должен быть как минимум втрое шире расчетного сечения столбов, чтобы обеспечить возможность установки опалубки и дальнейших гидроизоляционных работ. Общее выравнивание площади застройки при этом не требуется.

Ямы глубиной до 1,0 метра могут иметь прямые вертикальные стенки. В случае большей глубины необходимо предусмотреть наличие откосов. На дно каждой фундаментной ямы укладывается подушка из гравия толщиной 15 см и засыпается слоем речного песка толщиной 5 см. Оба слоя необходимо хорошо утрамбовать и хорошо пролить водой. Ширина подушки должна заполнять весь объем ямы в плоскости.

Рытье ямы под столб.

Армирование

Для обеспечения необходимой прочности опорных столбов, монолитная бетонная конструкция должна быть армирована вертикальными прутами диаметром 12 мм. Для поперечной перевязки вертикальной арматуры можно использовать пруты диаметром 8-10 мм, соединяя отдельные элементы вязальной проволокой.

Армирующая конструкция представляет собой пространственный параллелепипед, который устанавливается внутри опалубки на нижнюю опорную подушку из бетона. В верхней части арматура должна выступать на 10-15 см для с возможностью ее будущей увязки с армирующим поясом ростверка.

Схема армирования. Чертеж армирования.

Установка опалубки

Самый простой и распространенный материал для установки опалубки в частном строительстве — это деревянные доски толщиной до 40 мм, сбитые в щиты при помощи гвоздей. Так же можно использовать плиты ДСП, листовой металл, водоупорную ламинированную фанеру. Для того, чтобы избежать возможного прогиба опалубочных щитов, рекомендуется устанавливать дополнительные распорки между стенкой ямы и щитом.

Отличным вариантом является использование мелкощитовой штатной опалубки на металлических рамах. Подобную опалубочную оснастку сегодня несложно взять напрокат. Ее сборка осуществляется при помощи специального инвентаря и обеспечивает самую высокую прочность и надежность конструкции при бетонных работах.

Опалубка армирующего каркаса. Строение опалубки.

Для сборки опалубки не рекомендуется применять сухие доски, так как древесина в этом случае будет активно впитывать влагу и приведет к преждевременному высыханию бетона и снижению его качества. Допустимая минимальная влажность дерева не должна быть менее 25%. Хорошему удержанию влаги может способствовать применение ламинированных материалов или полиэтиленовых пленок.

Заливка бетона

После установки арматуры и опалубки можно приступать к заливке бетонной смеси. При больших объемах работ рекомендуется заказать доставку бетона заводского изготовления. Это значительно уменьшит общее количество работ и обеспечит более высокое качество бетона.

На вопрос о том, можно ли заливать столбовой фундамент частями, следует ответить, что это не запрещено, но не рекомендуется, чтобы схватывание монолитной конструкции происходило одновременно.

В случае приготовлении бетонной смеси своими руками, объемное соотношение цемента, песка и щебня следует принимать как 1:2,5:4. Для придания пластичности материалу в бетон можно добавить пластификатор или жидкое моющее средство.

Уплотнение бетона можно производить с использованием погружного вибратора, штыкованием или постукиванием по поверхности опалубки, если ее прочность это позволяет.

Гидроизоляция столбовых опор

Через 96 часов после бетонирования, опалубку необходимо снять и выполнить гидроизоляционные работы для защиты фундаментных опор от неблагоприятного воздействия влаги. Для этого поверхность столбов и опорных подушек необходимо загрунтовать битумным праймером, а после этого покрыть горячим битумом не менее чем за 2 раза. Грунтовку и битум следует наносить на всю поверхность столбов до верха.

Гидроизоляция из рулонных материалов.

Монтаж ростверка

Устройство ростверка, как и колонн, требует монтажа опалубки и продольного армирующего каркаса. Для изготовления опалубки применяются те же материалы, что и в случае возведения столбов. Арматура должна иметь продольные стержневые струны из стальной арматуры диаметром 12 мм, которые должны быть перевязаны с арматурой столбов.

Бетонирование ростверка с помощью коробчатой опалубки из плит ОСП. Опалубка и армирование ростверка. Ростверк из деревянного бруса. Ростверк из железобетонной перемычки.

Заливка бетона производится сразу по всему объему ростверка и обязательно уплотняется с целью удаления воздушных пузырьков из бетонного монолита. После схватывания бетона производятся гидроизоляционные работы для защиты конструкции.

Чертеж фундамента с ростверком.

Обратная засыпка

Приямки для установки опорных столбов после окончания работ должны быть засыпаны песком или щебеночно-песчаной смесью с послойным трамбованием. Для лучшей осадки насыпного грунта каждый насыпаемый слой рекомендуется пролить водой. Трамбовать в этом случае будет труднее, но качество уплотнения повысится.

В заключение

Возведение стен можно начинать не ранее, чем через 4-5 дней, но будет лучше, если готовый фундамент будет выдержан до начала на протяжении 4-5 недель. Это время может показать возможные просадки конструкций и их поведение под собственным весом.

Во время выполнения работ очень важно соблюдение строительной технологии и применение качественных материалов для армирования и приготовления бетона. Так же особо важным моментов является нанесение и закрепление гидроизоляции. Поэтому не следует забывать об обязательном грунтовании поверхности глубоко проникающим битумным праймером за 2-3 раза.

Столбчатый фундамент своими руками: расчет, материалы и правила

Столбчатый фундамент своими руками

Содержание

Что собой представляет столбчатый фундамент

Преимущества
Как подготовиться к основному этапу?
Подробное описание устройства фундамента
Сведения на заметку

Фундамент является самой важной частью любого строения, именно с его обустройства начинается строительство. Долговечность постройки напрямую зависит от грамотности и ответственности подхода к выполнению работ. Последовательность работ, направленных на создание прочного основания определяется его типом. В процессы выбора важно учитывать текущее состояние грунта, наличие подземных вод.

Идеальным вариантом для местности с проблемным земельным участком является фундамент столбчатого типа. Перед тем, как приступить к работе, попробуем разобраться в конструктивных особенностях, преимуществах и недостатках данного способа организации основания для дома, в том, где он применяется.

Общие сведения

Многие осуществляют выбор в пользу ленточного фундамента, но как показывает практика, такой подход влечет за собой неоправданные расходы, причем не только строительных материалов, но и денежных средств, времени. Встречаются люди, которые интересуются, как правильно сделать столбчатый фундамент своими руками, потому что этот вариант является более выигрышным.

Устройство фундамента подразумевает сооружение системы из опор, заглубляемых в грунт. По периметру площадки они располагаются на одинаковом расстоянии. Главной целью является обеспечение равномерного распределения нагрузки, чтобы не произошло внезапного проседания. Соединение с помощью перемычек из металла или бетона делает конструкцию более устойчивой.

В качестве материала в основном используется монолитный железобетон

Железобетон армированного типа, но это не единственный вариант. Основание под фундаменты столбчатые может быть сделано из труб (асбоцементных, металлических), выступающих в роли несъемной опалубки. Если планируется возвести нетяжелую постройку, то опорные столбы можно сделать из кирпича, шлакоблока. Такие конструкции просты в изготовлении, обходятся относительно недорого.

Дерево в этих целях может использоваться, но не рекомендуется. Главной причиной является недолговечность материала. Если же вы все-таки склоняетесь к нему, то для временных сооружений вполне подойдет древесина сосны, дуба или лиственницы. Некоторые умудряются в целях сооружения фундаментной части временных построек использовать такие подручные материалы, как старые покрышки. Они укладываются на подушку из гравия, а изнутри заливаются бетоном.

Чем выигрывает столбчатая конструкция фундамента?

Во-первых, организация процесса строительства легка и проста. Вполне можно все сделать своими руками, главное соблюдать технологию. Привлечение профессиональных строителей в данном случае не является обязательным условием.

Во-вторых, опоры столбчатого типа имеют широкое применение. Такой фундамент может сооружаться для построек разного назначения, а также на любом грунте.

В-третьих, положительной особенностью является универсальность основания. Это означает, что оно может быть создано даже на неровном участке, где отмечаются большие перепады уровня почвы, например, на склоне холма, на крае оврага.

В-четвертых, для работы не нужно слишком много строительных материалов, а сам процесс развивается быстро. Если сравнивать с ленточными типами фундамента или плитными, то общие затраты в случае со столбчатым вариантом намного меньше.

Единственным недостатком описываемого подхода является невозможность в будущем обустроить подвальное помещение. Но эту проблему в наше время научились решать посредством обустройства между столбами заборки. Она делается из деревянных щитов или кирпича.

Подготовительный этап работы

Переходим к основному в теме как самому сделать столбчатый фундамент своими руками. Залогом благополучного достижения цели является правильная подготовка, а заключается она в создании проекта будущей конструкции. Первым делом вы должны определиться с глубиной погружения столбов, все зависит от того, какой вам нужен фундамент — заглубленный или мелкозаглубленный (критерием выбора является тип почвы).

Что же касается количества опор под фундамент, этот показатель определяется массивностью будущего здания. Стандартом считается интервал между составляющими основания 1-1,5 м. В случае с более легкими по весу постройками можно устанавливать их только по углам.

Подготовка строительной площадки заключается в ее освобождении от растительности, произведении разметки согласно заранее составленному плану. Затем по углам забиваются колышки, а между ними натягивается нить, ею ограничивается периметр несущих стен.

Отметка мест заливки бетона начинается вдоль полученных линий (от углов). Чтобы обеспечить естественный отвод воды (талой, дождевой) вокруг дома, который планируется возвести, делаются дренажные канавы. Процедура не является обязательной, она осуществляется при необходимости.

Этапы строительных работ

Устройство ям — в этом заключаются земляные работы. Стандартный размер столбов из кирпича или цемента составляет 0,4 м, поэтому отверстия в грунте делаются глубиной 0,5 м, шириной 0,4 м. На дне обязательно делается подушка, для этого используется щебень/гравий.
Армирование, гидроизоляция — процесс требует особенно внимательного подхода. По центру получившейся ямы забивается от 4 до 6 кусков арматуры, между собой они связываются проволокой. Таким образом, удается создать импровизированный каркас. В целях армирования можно еще использовать обрезки тонких труб или толстую проволоку, подходящим является также любой другой металлический лом. Гидроизоляционный слой делается поверх подушки из щебня, основным материалом является рубероид или сложенная толстая полиэтиленовая пленка, гидроизол, техноэласт. Их же можно использовать в качестве опалубки в подземной части, чтобы бетонная смесь не впитывалась в землю.
Бетонирование — трудоемкий процесс, но осилить его можно. Чтобы над уровнем грунта создать опору, нужно соорудить опалубку. Это своего рода каркас, который делается из дощатых щитов, фанеры или ДСП. Альтернативным вариантом является рубероид, укладываемый в несколько слоев и прошитый с интервалом в 10 см саморезами. После того, как опалубка готова, замешиваете раствор для фундамента в следующем соотношении: 1 часть цемента (используется марка 400 или 500), 1,5 части песка и от 2 до 3 частей щебня. Помните, что получившаяся смесь не должна быть сильно жидкой. В процессе наполнения «короба» бетоном нужно его осаживать, для этого используется вибратор. При его отсутствии можете просто простукивать опалубку небольшим молотком. Если внутри останутся пустоты или пузыри воздуха, то прочность конструкции заметно снизится.
Сооружение ростверка (верхняя часть фундамента столбчатого типа) — данная процедура необходима для того, чтобы придать опорам жесткости, для этого они соединяются друг с другом металлическими или бетонными балками. В этом случае нужно заранее позаботиться о том, чтобы связующая арматура из единичных сооружений была выпущена. Когда опалубка со стержней снимется, свободные верхушки связываются по горизонтали каркасом, для этого снова устанавливается опалубка. Она включает в себя нижнее основание и бортики сбоку. Задачей конструкции является прочное связывание опор по периметру. Получившиеся ростверки выполняют функцию несущих ригелей для стен будущего дома.

В свободном доступе есть множество фото того, как сделать фундамент столбчатый своими руками, поэтому при желании, вы сможете справиться с этой сложной на первый взгляд задачей.

Дополнительная информация

Хотелось бы отметить, что не менее важным, чем все описанные выше этапы, является осуществление расчетов. Чтобы получить максимально точный результат, вам понадобятся сведения о весе будущей постройки вместе с удельным весом расставленных предметов мебели, а также показатель силы воздействия на опору фундамента.

В расчетах используется информация о том, какие климатические условия преобладают в конкретном регионе, какая отмечается степень промерзания грунта, на какой глубине проходят грунтовые воды. Некоторые характеристики намного проще определить, если руководствоваться специальными информационными таблицами.

В Интернете есть множество онлайн-приложений, с помощью которых можно определить необходимое количество опор, их размеры, площадь сечения, а также несущую способность одного стержня. Если вам нужно определить глубину промерзания грунта, то учтите, этот показатель зависит от температуры воздуха. Чем она ниже, тем глубже промерзание.

Величина заглубления фундамента

Если в регионе, где планируется строительство дома, в зимнее время года ртутный столбик термометра не опускается ниже отметки -5 градусов Цельсия, то разрешается делать мелкозаглубленное основание. Если же сведений о глубине промерзания в определенной местности у вас не имеется, можно обратиться к специалистам или воспользоваться специальными таблицами. Говоря простыми словами, величину заглубления фундамента можно получить путем прибавления толщины песчано-щебенчатой подушки к глубине промерзания почвы.

Ориентировочную стоимость работ тоже можно просчитать, для этого берется не только стоимость строительного материала, но и расходы на его доставку. Если вы планируете обращаться к строительной бригаде, тогда не забудьте прибавить расходы на оплату труда специалистов.

В завершении хотелось бы сказать, что в большинстве случаев грубые нарушения технологии строительства происходят не по оплошности, а по незнанию, или что еще хуже, по причине осознанного пренебрежения правилами в погоне за экономией. Не забывайте перед началом работ проверять качество используемых материалов. От этого зависит прочность готовой конструкции.

Столбчатый фундамент- легко!

Смотрите это видео на YouTube

Столбчатый фундамент под баню своими руками

Столбчатый фундамент выбирают многие владельцы загородных участков, которые собираются строить баню. Это связано с тем, что такой тип фундамента стоит недорого и его можно соорудить своими руками. При этом столбчатое основание достаточно надежно, чтобы выдержать вес не только бани, но и двухэтажного дома.

Когда выбирать столбчатый фундамент

Описываемый тип фундаментов следует возводить при строительстве небольших зданий из бруса.

Следует помнить, что такой фундамент не рекомендуется устанавливать на слабых грунтах, так как он не обеспечивает достаточной устойчивости конструкции. В этом случае выход – создание железобетонной решетки, что удорожает строительство дома.

Также не стоит создавать столбчатый фундамент на участках с большими перепадами высот. Это связано с тем, что при строительстве могут возникнуть сложности при создании цоколя.

instagram сторис вьювер

Обустройство такого фундамента под бревно из бруса позволяет сэкономить деньги и время. Дизайн можно сделать своими руками всего за день. Создать столбчатый фундамент для бани можно самостоятельно, даже не имея опыта выполнения подобных работ.

Виды столбчатого фундамента

Перед началом строительства бани из дерева стоит более подробно изучить особенности столбчатого основания. Такой фундамент представляет собой конструкцию, состоящую из нескольких опор, соединенных ростверком или нижней обвязкой конструкции.

Количество опор зависит от размера конструкции и ее веса. Чтобы определить вес бани, нужно знать массу материалов, использованных для ее создания.

Столбчатый фундамент делится на несколько видов. Выбор того или иного варианта зависит от многих факторов, в число которых входит тип грунта и количество средств, которые хозяин участка готов потратить на постройку. Если вы хотите создать более дешевую конструкцию, вы можете установить деревянные столбы. Но стоит помнить, что их можно использовать не более 30 лет, даже при обработке древесины специальными составами.

В некоторых случаях выгоднее строить кирпичное основание, так как этот материал часто остается после создания основного строения на участке. Использование неиспользованных материалов позволит значительно снизить затраты на строительство.

Этот тип фундамента можно разделить на два типа:

заглубленный;
мелкий.

Кладка погребенного дна происходит на глубине от 0,5 до одного метра. Важно помнить, что столбы должны находиться ниже уровня промерзания почвы. Этот тип субстрата часто создается в помещениях с повышенным уровнем влажности.

Мелкозаглубленный фундамент создается на глубине от 40 до 70 см. Этот тип фундамента используется, если грунт на участке имеет высокую несущую способность. Стоит помнить, что при создании столбчатого фундамента цокольное помещение создаваться не будет. Но при создании бани об этом можно не думать.

Из каких материалов можно сделать столбчатый фундамент

Перед началом работы необходимо выбрать наиболее оптимальный вариант создания основания бани из бруса. Для строительства столбов используется:

Камень. Этот материал достаточно прочен, чтобы выдержать двухэтажное строение, поэтому при его использовании можно не беспокоиться о надежности основания для бруса из бруса. Но стоит помнить, что такой материал имеет высокую стоимость.
Кирпич. Этот материал более доступен. Но не всякая разновидность кирпича подходит для создания столбчатого фундамента.
Бетонные блоки. Размеры таких изделий позволяют реализовать базовое устройство в короткие сроки.
Трубы асбоцементные. Такие изделия устанавливаются в заранее созданные пазы и заливаются бетонным раствором.

Дерево обычно не используют для создания фундамента под брус из бруса, так как во многих зданиях водосток обустраивают непосредственно под зданием, что увеличивает риск разрушения основания из-за постоянного воздействия влаги. Создавая столбчатый фундамент под баню своими руками, стоит помнить, что перед началом работ нужно точно рассчитать нагрузку на основание.

Планировка территории

Чтобы избежать ошибок при возведении фундамента, стоит все работы производить поэтапно, уделяя внимание каждому действию. Сначала производятся расчеты и чертеж. Лучше всего доверить эту работу специалистам, чтобы не ошибиться. Если расчеты произведены неправильно, фундамент не выдержит нагрузки и конструкция может деформироваться. Чтобы правильно выполнить все действия, стоит посмотреть видео о том, как создать столбчатый фундамент бани.

После создания чертежа можно приступать к разметке территории. Перенос чертежа на строительную площадку происходит следующим образом:

Сначала площадка выравнивается. Совсем необязательно создавать абсолютно ровную поверхность. А вот перепад высот лучше сделать незначительным. Это можно сделать как с помощью строительной техники, так и вручную.
После этого в землю вбиваются колышки. Их располагают в местах, где будут угловые опоры конструкции. Сначала вбиваются два колышка, расстояние между которыми равно ширине устанавливаемого столба. После этого с противоположной стороны устанавливаются еще две. Между ними натянуты шнуры. Так создается разметка внешнего периметра будущего строения. Аналогично устанавливаются колышки и в других местах. В местах, где шнуры пересекаются и образуют квадраты, будут установлены опоры фундамента.
После этого по разметке создается несколько колодцев. Их глубина определяется глубиной промерзания грунта и весом конструкции. Важно учитывать, что столбы должны быть равномерно распределены под сауной, чтобы на каждый из них приходилась одинаковая нагрузка. Если расстояние между соседними опорами более 2 метров, между ними ставится еще один столб.
Глубина всех созданных ям должна быть одинаковой.

Удобнее делать шурфы дрелью. Но при отсутствии этого инструмента можно выполнить всю работу лопатой.

Установка столбов

Следующий этап — установка столбов:

Сначала уплотняется грунт на дне созданных котлованов.
После этого создается песчаная подушка. На дно каждой ямы насыпается около 15 см песка. Материал необходимо смочить водой и утрамбовать. Если этого не сделать, ванна может дать усадку.
Следующий этап засыпание щебня. После заливки материал следует уплотнить, толщина слоя должна быть около 15 см.
После этого материал заливают бетоном на высоту около 20 см. Если конструкция деревянная, арматурный каркас не устанавливается.
После затвердевания бетона создаются столбы. Если они построены из кирпича, материал укладывается непосредственно на бетонный фундамент. Если используются столбы из бетона, после их установки пространство вокруг них засыпается щебнем. Для обеспечения долговечности основания столбы необходимо гидроизолировать. Обычно для этого используют рубероид. Такой материал надежно защищает от влаги и имеет невысокую стоимость.
Для равномерного распределения нагрузки на все опоры их соединяют бетонным ростверком. Такую конструкцию можно сделать самостоятельно. Для этого на готовых опорах создается деревянная опалубка, после чего в нее устанавливается арматурный каркас, впоследствии заливаемый бетоном.

Правила создания столбчатого фундамента

При создании столбчатого фундамента необходимо соблюдать определенные правила:

Цементный состав, который используется для создания столбов, не должен быть слишком жидким или густым. Раствор становится пластичным, но не течет.
Установка столбов в ямы должна производиться только после утрамбовки дна. Если не соблюдать это правило, грунт может дать усадку.
Во время работы следить за тем, чтобы все опоры располагались в одной горизонтальной плоскости. Даже один неправильно установленный столб может привести к перекосу конструкции.
При строительстве стоит использовать материалы высокого качества. Для создания столбов нужно выбирать цемент, марка которого должна быть не ниже М400.
Для увеличения срока службы фундамента столбы необходимо утеплить влагонепроницаемым материалом. Обычно используется рубероид, так как он надежно защищает от воды и имеет невысокую стоимость.
Перед началом работ необходимо учитывать особенности грунта.

Соблюдая все описанные правила работы, вы сможете создать для своей ванны надежную и долговечную основу. Пол в деревянной бане на столбчатом фундаменте обычно создается по нижней обвязке бруса.

Дренаж бани на столбчатом фундаменте

Чтобы основание не разрушалось влагой, необходимо правильно обустроить слив. Так как большинство бань создаются небольших размеров, столбы располагают только под наружными стенами и углами. Под такой ванной создается углубление, в которое стекает вода благодаря созданному уклону пола. Чтобы сделать слив, многие гидроизолируют пол в бане и устанавливают канализационную трубу.

Кран может отводить влагу в ванную или канализационную систему, которая помогает отводить воду из здания.

Столбчатый фундамент для деревянного дома
Монолитный фундамент для дома
Расчет глубины фундамента
Как сделать монолитный фундамент дома своими руками

Столбчатый фундамент под дом своими руками. Столбчатый фундамент под дом. Фундамент под дом

Долговечность любого дома зависит от того, насколько надежен фундамент, на котором он стоит. Поэтому к выбору способа установки фундамента следует подходить с особой тщательностью.

Столбчатый фундамент под дом – самый простой и в то же время экономичный вариант. Далее мы расскажем вам подробнее о технологии и способах его возведения.

Характеристики основания колонны

Состоит из нескольких столбцов. Каждый из них располагается в местах, на которые приходится наибольшая нагрузка, т. е. в углах, в зонах пересечения стен, под венцами труб, вагонов и т. д. Такой вид фундамента наиболее пригоден для возведения небольшого Вес здания без подвала. Например, его используют при возведении деревянного дома, в конструкции которого предусмотрены столбы. Для деревянного дома такой фундамент обычно делают из камня или дерева.

Колонная основа ценится в первую очередь за свою экономичность. Различают несколько видов его разновидностей в зависимости от техники строительства.

Монолитный столбчатый фундамент – самый популярный вариант. Это высокопрочная подошва, изготовленная из арматурных стержней и бетона.
Сборное основание колонны. Это может быть достаточно быстро. Он состоит из камня, кирпича и железобетонных плит. К его «слабым местам» можно отнести ненадежность швов.

В зависимости от способа и глубины забивки столбов в грунт различают размытое и мелкозаглубленное столбчатое основание. Тот или иной выбирают, как правило, в зависимости от типа грунта, а также от уровня грунтовых вод. Так, пластинчатую форму основания в основном используют во влажном глинистом грунте и закапывают его таким образом, чтобы нижний конец столбов находился на полметра ниже уровня лабильности Земли. Что касается мелкоразводного варианта фундамента, то его в основном используют на песчаных или каменистых грунтах, а столбы заглубляют в землю всего на 0,5-0,7 метра. Сколько бы у них не было отличий, любой столбчатый фундамент под кирпичный дом строится по аналогичной схеме. Далее рассмотрим более подробно характеристики и методику построения каждого из вариантов.

Основание колонны с маляром

Для равномерного распределения нагрузки на основание в конструкции колонно-наклонных оснований применяют ЛКМ в виде соединенных балок или плит. Для его изготовления обычно используют бетон или железобетон, реже – дерево или металл. Обычно он располагается в верхней части фундамента. Скарлет может быть низким и высоким. Первый вид располагается под землей, а второй выше уровня почвы. Использование изделий из дерева позволяет сделать конструкцию более прочной, надежной и долговечной.

Наливной фундамент

Необходим при возведении конструкций из дерева, в которых не планируется обустраивать цокольный этаж или цоколь (например, это может быть баня или подсобное помещение). Если сравнивать столбчатый фундамент этого типа с другими типами фундамента, то его стоимость гораздо ниже, что зачастую является решающим при выборе. Если при возведении такого типа основания используются бетонные блоки, то они выполняют роль ведущих опор. При этом их количество зависит от размеров будущей постройки. При использовании такой основы в качестве основания ванны обычно делают основу из песка. При этом блоки укладываются в несколько слоев до получения нужной высоты, самый нижний из которых забуривается в землю. Для кирпичных строений такой фундамент уже не подходит.

Фундамент каменный из труб

В конструкции данного фундамента используется опалубка в виде труб из стали или асбеста. Кроме того, это неподвижный элемент. Материал трубы обычно выбирают в зависимости от характера местности и конструкции. Так, при возведении небольшой поверхности небольшого деревянного дома обычно используют асбестовые трубы, в остальных случаях желательно отдать предпочтение стальным.

Предварительно перед установкой труб в грунт выполняются отверстия нужного размера. В дополнение к трубам вставлен асбестовый каркас. Трубы после монтажа сначала заполняются раствором только на треть. При образовании гидропушки раствор постепенно сливают до нуля. Причем периодически трубы вибропрессуют, чтобы не было пузырьков воздуха.

Следующим шагом является печать формы. Делается это с помощью почвы. Что касается утепления, то его делают так же, как и для других видов столбчатых оснований. То же самое относится к гидроизоляции и ударопрочности.

Следует сказать, что со временем в трубах может скапливаться влага. Поэтому гидроизоляции уделяется особое внимание. Кроме того, чтобы трубы были ровными, их нельзя оставлять без нагрузки. В противном случае они постепенно выдавливают почву, что недопустимо для любой основы.

Фундамент столбчатый из деревянного бруса

При изготовлении фундамента из дерева рекомендуется выбирать дуб или массивы хвойных пород. Они самые стойкие, особенно после обработки антисептиками, которые позволят кипу отпугнуть десятки лет. Для свай подойдет нижняя часть бревна диаметром не менее 200 мм. Каждая такая опора будет заходить на Землю не менее чем на 0,5 м, но не более чем на 1,6 м.

Недорогой деревянный столбчатый фундамент имеет ряд преимуществ, которые в некоторых случаях становятся решающими. Одними из «сильных сторон» являются простота технологии и стоимость. Для дома при использовании такого фундамента создается дополнительная защита. Кроме того, благодаря своей конструкции эта основа не изгибается при деформационных процессах.

Что же касается недостатков, то, в первую очередь, необходимо отметить небольшой срок действия такого основания. Тем не менее, многие просто игнорируют его в пользу недорогой цены деревянного фундамента и скорости его монтажа. После возведения базы можно приступать к строительству самого дома.

Болт-ленточный фундамент

Этот тип фундамента возводится по стандартной технологии:

В первую очередь нужно подготовить участок под строительство. Для этого с поверхности удаляют лишний грунт, чтобы она получилась гладкой.
Затем нужно сделать разметку площадки по чертежу. Для этого поможет строительная нить, которую нужно будет протянуть в виде двух параллельных линий. Расстояние между ними должно быть равно необходимой толщине фундамента. Нити должны пересекаться строго под прямым углом. Это же касается и углов будущей конструкции. Необходимо будет обозначить места, где стены будут задействованы и пересекать стены, а также другие участки конструкции, на которые приходится большая нагрузка.
Далее по сделанной разметке необходимо снять 35-40 см грунта в тех местах, где будет ленточная часть конструкции. Важно, чтобы оставалось достаточно места для опалубки.
Теперь возьмите ручную дрель и по чертежу сделайте скважину для столбов. Если опоры забиты более чем на 1 м, то стены колодца нужно будет закрепить от сдавливания с помощью подпорок из досок.
Чтобы закончить земляные работы, осталось засыпать на дно траншеи слой песка и перепроверить расположение лунок, чтобы фундамент получился ровным.
После земляных работ продолжается устройство колонны. Труба для столба нужного диаметра формируется из резиноида, который скручивается в два слоя. Далее соединения больны скотчем. Полученная конструкция вставляется до упора в скважину.

Перед заливкой бетоном стойки необходимо укрепить с помощью арматурного каркаса, который вставляется в колодец. От колодца штанги должны выступать не менее чем на 150-250 мм.
Теперь можно заливать бетонными столбами. И первое, что нужно сделать, это сформировать опорную подошву. Для этого залейте в трубу 20 см жидкого бетона, а затем немного приподнимите его от границы до бетона, чтобы он немного вырос вокруг.
Когда подошва будет готова, можно залить оставшееся пространство трубы. В качестве заливки периодически используется глубинный вибратор. Это делается для того, чтобы внутри раствора не было пузырьков воздуха.
Когда столбы залиты, их оставляют до застывания бетона. За это время можно сделать еще одну работу по обустройству фундамента. В частности, сформировать армирование основания в виде сварного каркаса из арматуры и проволоки. Причем прутья размещаются вдоль, а проволока поперек цокольной ленты, образуя так называемые горизонтальные перемычки. Сварной каркас прикручивается к стержням, торчащим из колонн.

Когда каркас с каркасом будет укомплектован, можно приступать к монтажу опалубки. Для этой цели используют доски или панели толщиной 40 и шириной 100 мм.
Когда опалубка сбита, нужно сделать гидроизоляцию. Итак, материал для гидроизоляции засоряется внутри. В качестве нее желательно использовать современные мембраны или полиэтиленовые пленки.
Далее приступаем к заливке фундамента бетоном. Чтобы такое большое пространство было легче наполнять, можно использовать специальную технику, а именно машину-миксер. По той же схеме, что и для столбов, нужно избавиться от пузырей внутри бетона, для чего также используется вибратор.

Затем нужно дождаться, пока бетон наберет достаточную прочность. Обычно на это требуется около месяца. Только по истечении этого срока можно снимать опалубку и делать гидроизоляцию основания. После чего оставшиеся траншеи следует засыпать грунтом.

Основание из бетонных блоков

Применение такого фундамента не редкость. В качестве основания обычно используют щебень, а поверх него насыпают песчаную подушку, которая, в свою очередь, блокирует блоки. Сами блоки скрепляются между собой цементным раствором. Следует отметить, что такая основа не подходит для горизонтально подвижных грунтов, а также для возведения тяжелых конструкций.

Расчет фундамента

Для правильного расчета в первую очередь необходимо измерить глубину, на которую будет закладываться фундамент и арматура. Не зная этого, невозможно проводить расчеты. Кроме того, необходимо выяснить особенности участка, на котором будет возводиться здание. Итак, для расчета нужно узнать глубину залегания грунтовых вод и то, как этот уровень меняется в течение года. Не менее важны сведения о средней температуре зимой и уровне промерзания почвы. Потребуются также данные о свойствах грунта.

Желательно примерно оценить общий вес дома и его будущий интерьер. Нужно будет определить общий вес самого основания и сезонные нагрузки. Под сезонными нагрузками, в частности, понимают снежный покров и ветер. Для того, чтобы узнать, сколько столбов потребуется для фундамента и их размеры, необходимо предварительно определить, соответствует ли их несущая способность типу грунта вашего участка. Кроме того, рассчитывается максимальная нагрузка на один столб. Под нагрузкой понимают величину веса и колонны, а также нагрузку от дома.

Когда известна несущая способность грунта на площадке, следует испытать основание с допустимой нагрузкой. Для этого находят произведение объема одного столба и прочности грунта. Не лишним будет несколько раз проверить правильность расчетов на надежность.

Столбчатый фундамент под дом: видео

Столбчатый фундамент своими руками — СОВЕТЫ И СОВЕТЫ | Сделай сам

Содержание ✓

✓ Рубероид вместо асбестоцементных труб
✓ ДАЧНЫЙ ОСНОВ СВОИМИ РУКАМИ – МОИ СОВЕТЫ
✓ СТОЛБНЫЙ ФУНДАМЕНТ СВОИМИ РУКАМИ – ВИДЕО

Под будущий сарай для дров и инструментов решил заложить столбчатый фундамент: он достаточно надежен , а главное — экономичный.

Важно!
Столбы необходимо устанавливать по углам будущего строения, в местах пересечения стен и под массивными простенками.

Наметил расположение столбов по периметру на расстоянии 1,5-2 метра друг от друга. Бурят шурфы глубиной 1 м и d 25 см, на дно которых насыпают слой щебня с песком толщиной 10 см и плотно утрамбовывают. Поскольку вылет столбов над уровнем земли планировался на 50 см, асбоцементные трубы d 20 см разрезали на отрезки длиной 1,4 м и устанавливали в готовые отверстия. Фиксируется в вертикальном положении, выливая грязь снаружи.

Залил трубу бетоном на одну треть длины, слегка приподнял вверх, чтобы раствор равномерно распределился по дну колодца, образовав «пятку», и вкопал «столбик» обратно. Вершины задают уровень в одной плоскости.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Далее продолжил заливку труб раствором, оставив последние 15 см сверху слева пустыми. В конце процесса заливки смесь утрамбовывается штыковым способом, а по центру трубы в раствор помещаются два бруска (4) d 14 мм диаметром 1,4 м.

Кстати
Вместо асбестоцементных труб можно использовать рубероид, сложив из нескольких слоев трубку подходящего диаметра.

Смотрите также: Старый дом на новом фундаменте своими руками

Рубероид вместо асбестоцементных труб

Примечание
Арматура перед погружением в трубы желательно обрабатывать любыми составами от коррозии металла (например, эпоксидной смолой).

После застывания раствора начал обвязку фундамента брусом. Для этого цементная смесь закрепила в полости труб (оставшиеся 15 см) анкерными болтами, которыми (после застывания смеси) первый венец здания был соединен с трубчатым фундаментом.

ПРАЗДНИК СВОИМИ РУКАМИ — МОЙ СОВЕТ

Хочу ответить на комментарий Сергея Бахтина. Я тоже в 1990 году тоже начинал строить дом на фундаменте на ленточном основании, но потом были столбчатые на металлических трубах — пробовал оба варианта.

Первый вариант самый сложный и трудоемкий! Сергей Маркович, вот что вам нужно: песок, щебень, камни (можно из речки набрать), доски, гвозди, уголки монтажные, цемент, два уровня — водяной и строительный и т. д.

Доски толщиной 30 мм. Делаем колья из бруса 50×50 мм или из досок, концы заостряем топором. Ставки должны быть над досками. Размечаем участок рулеткой, забиваем углы металлическими прутьями, делаем диагональное выравнивание. Отмечаем уровень воды, отмечаем маркером на металлических стержнях, копаем траншею на глубину (на ваше усмотрение) и натягиваем капроновую бечевку по периметру.

Столбчатый фундамент своими руками — моя схема

Измерьте рулеткой высоту от земли до натянутой нити и занесите размеры в тетрадь. Ставим доски на колья и сбиваем их гвоздями (не забывая о размерах). Если у вас есть уклон, начинать нужно с самой низкой точки. Ставим под углом два щита и делаем на земле отметки под кольями, снимаем, втыкаем лом и совершаем круговые движения (при необходимости подливаем немного воды), ломом делаем углубление. Сделал под два щита — забить их кувалдой до уровня капроновой нити.

К этому углу ставим еще два щита (не забывая о размерах: чем выше, тем ниже будет высота досок) и доводим все по периметру до конца. Затем проверяем все углы водяным уровнем.

По ширине фундамента нарезают бруски и вставляют между кольями выше уровня натянутой нити, прибивая снаружи. Так сделайте углы, пройдитесь по всему периметру. Берем обожженную проволоку (можно сжечь на костре) и наматываем ее на колья (три-четыре витка), откусываем плоскогубцами, вставляем в середину проволоки пробойник или ручку и закручиваем ее всю образом (не нужно тянуть его), выньте ручку.

Чуть не забыл: надо предварительно вставить куски труб из металла или бетона — для вентиляции дома.

Итак, стягиваем все бруски проволокой, а затем готовим подушку под фундамент, насыпаем в траншею песок (немного), утрамбовываем, заливаем водой. Далее готовим раствор (лучше, конечно, бетономешалкой, чем вручную) в пропорции 1:3:2, заливаем цемент, песок, перемешиваем, добавляем воду (лучше долить, чем залить). Перемешайте и добавьте два ведра гравия, снова перемешайте. Затем заливаем раствор, кладем камни так, чтобы они не касались друг друга, и снова заливаем раствором, снова кладем камни. Ширина фундамента делается на ваше усмотрение – 40 или 50 см.

Дошли до середины опалубки — кладем на раствор нарезанные листы рубероида (чтобы фундамент дышал) и заливаем раствором, кладем камни, снова кладем раствор — и так до уровня досок, где нить натянута. Когда все залили раствором, берем траву и накрываем фундамент на неделю от солнца, чтобы он не потрескался. Как только все высохнет, снимаем опалубку и траву, сразу кладем на фундамент предварительно вырезанный листами рубероид – он должен быть шире фундамента на 10 см, края загибаем по 5 см. .

Сергей, хочу сразу предупредить, что в этом варианте лучше сразу сделать печку, утеплить полы, иначе холод будет идти через вентиляционные решетки на половицу и стыки.

Если, конечно, у вас нет печки, то готовим щитки. Расстояние между лагами 80 см (это максимум). Берите лучше 70 см — это нормально, плюс-минус, неважно в какую сторону. Берем два гвоздя (делаем замеры на поперечных бревнах), забиваем гвоздь в опалубку, делаем петлю на нитках, чертим и переходим на другую сторону, забиваем гвоздь и привязываем. Рулеткой измеряем расстояние от земли (участок зачищаем лопатой) до резьбы, размеры заносим в тетрадь. Берем два бруска шириной 30×30 мм, высота известна, бруски нарезаем чуть длиннее. Нарезаем вагонку 35-40 см и более (по вашему брусу). Кладем два бруска на ровную поверхность, прибиваем вагонку гвоздями через 40 м по краям к брусу (по 2 гвоздя с каждой стороны), подрезаем и прибиваем – и так до верха.

Вам нужно сделать 4 щита, чтобы сделать один ящик (сколько ящиков вы сделаете, заполните его раствором).

Соединяем щитки друг с другом, сверлим отверстие, отступаем от края по 5 см сверху и снизу, соединяем медной проволокой (без жилы, жесткая проволока), скручиваем пассатижами (не перетягиваем). Ставим коробку под ниточный уровень, берем строительный уровень и выставляем (его уровень). Далее снимите коробку и просверлите отверстие в земле бензобуром (10 сек.) или ручным (заливка водой). Ставим коробку на место и проверяем уровень.

Изготовление подушки, насыпание песка и заливка водой, приготовление раствора (1:3:2) как на ленточном фундаменте.
