Как сделать столярный верстак своими руками

Содержание

  • 1 Что нам понадобится в процессе сооружения?
  • 2 Сооружаем столярный верстак
  • 3 Возможность демонтажа
  • 4 Видео – схема сборки верстака

Когда мы затеваем ремонтные работы или же попросту желаем обустроить свой дом, то перед нами нередко возникает целый ряд проблем и препятствий. И если подходить к такому вопросу профессионально, то начинать следует именно с правильного оборудования нашего рабочего места. И для того, чтобы максимально эффективно производить все необходимые работы по дому, следует в первую очередь позаботиться о столярном станке.

Столярный верстак своими руками

Вполне в ваших силах соорудить столярный станок собственноручно, ведь это, помимо того, что в вашем хозяйстве появится весьма полезная вещица, является еще и ценным опытом, так сказать, повышением квалификации. И если уж со столярным станком вы справитесь, то сомневаться в успехе своих дальнейших начинаниях смысла уже не будет.

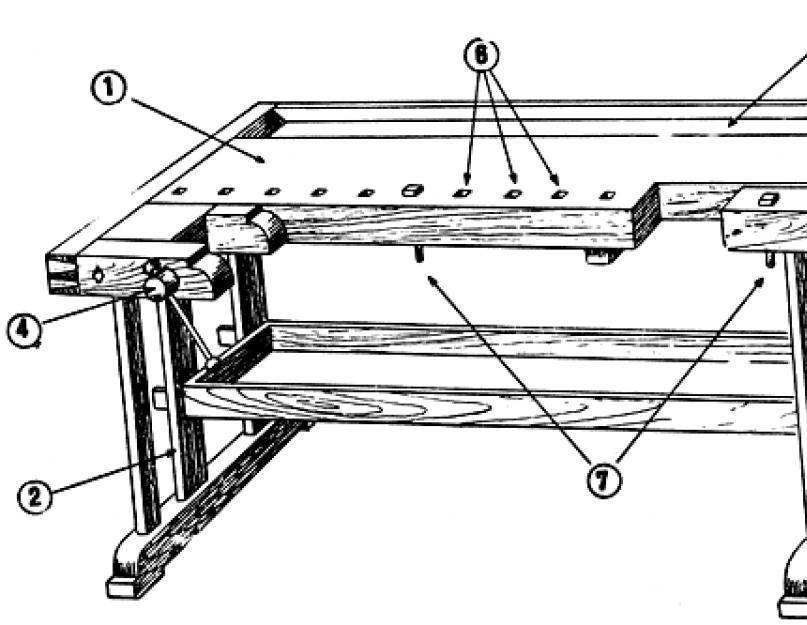

Схема столярного станка

Итак, приступаем к работе.

Что нам понадобится в процессе сооружения?

Для начала определим, что столярный станок — это некая разновидность обычного стола, созданная для удобства работы с древесиной. Минимальная высота для такого станка — около 70 сантиметров.

Разумеется, в процессе работы нам потребуются пиломатериалы. Желательно запастись строганным брусом, предварительно обработанным и изготовленным в едином размере (для этого понадобится рейсмусный станок). Таким образом, существенно облегчится сооружение каркаса конструкции — своего рода основания всего станка, который должен обладать максимальной прочностью. Для фиксации жесткости нам понадобятся клиновые элементы, которые будут забиваться в соответствующие отверстия на стяжках царги. Подобная нехитрая манипуляция позволит вам, если возникнет необходимость, крайне быстро демонтировать конструкцию.

Каркас столярного станка

Отметим, что главным условием любого рода станка является именно функциональность, которую следует выдвигать на первое место при собственноручном изготовлении верстака. За ним должно быть максимально удобно и легко.

Далее мы поэтапно опишем весь процесс изготовления.

Сооружаем столярный верстак

Первый этап.

Все перемычки необходимо врезать в ножки, после чего зафиксировать их шурупами или клеем. В качестве крышки нам послужит уже готовое полотно с размерами 40 на 610 на 1980 миллиметров. Отмечаем высоту установки, сверившись с вашим ростом.

К нижним перемычкам фиксируем рейсмус. К поверхности стола придавливаем струбцину и вырезаем на ней соответствующие отметки, используя для этого пилку с мелкими зубцами. Там, где будет паз, проделываем несколько вертикальных отметок. Все лишнее убираем при помощи стамески. Все это необходимо проделывать с каждой из четырех ножек.

Далее нам нужно собрать сам верстак.

Верстак – фото

К каждой ножке должны быть аккуратно подогнаны перемычки. Для крепления этих перемычек следует использовать шурупы, длина которых составляет 6.5 сантиметра. Начинаем с нижних, а закачиваем верхними. Существует вариант и более простой конструкции, в которой не требуются никакие пазы, а перемычки будут напрямую крепиться к ножкам посредством тех же шурупов. В таком случае они должны несколько выступать за ножку (примерно на еще одну свою толщину).

Третий этап.

Собственно, торцевая рама конструкции собирается таким же образом (о чем можно судить по изображению ниже).

Элементы столярного станка

Четвертый этап.

Боковые рамы фиксируем в горизонтальном положении и устанавливаем перемычки (для их крепления используем тот самый способ). Каждая перемычка крепится тремя шурупами.

Далее мы очищаем каркас, делая это так, чтобы все – и кромки, и верхние перемычки — были на одном уровне. Потом берем два бруска, длина которых будет составлять длину между ножками нашей конструкции, один из них крепим сзади, а другой — к крышке. Крышку необходимо размещать таким образом, чтобы задняя ее часть выступала за пределы на 1.2 сантиметра. Для фиксирования крышки используем струбцины.

Пятый этап.

Пришла очередь крепления тисков. Измеряем тиски, снимаем крышку и проделываем соответствующее отверстие лобзиком. Бруски, которые будут проходить в этом месте, также необходимо опилить. Ставим крышку обратно, фиксируя ее клеем (можно использовать все те же пресловутые шурупы) и устанавливаем тиски (для этого понадобится проделать сквозные отверстия в крышке и брусках). Важно: под головками шурупов обязательно нужно размещать шайбы!

Тиски для столярного верстака

Собираем верстачные тиски

Прикручиваем тиски к столешнице

Шестой этап.

В конце можно установить накладные губки, которые предназначены для того, чтобы обрабатываемая деталь не повредилась в ходе обработки. Их нужно приклеить к стальным губкам.

Возможность демонтажа

Также хотелось бы отметить, что не во всех случаях имеет смысл сооружать монолитную конструкцию. Нередко человеку банально не хватает места, поэтому еще на подготовительном этапе следует выяснить, будет ли верстак перемещаться, или же он устанавливается навеки. Если его демонтировать, то он будет занимать гораздо меньше места.

Видео – схема сборки верстака

Столярный верстак – преимущества, изготовление, работа + видео

Содержание

  • 1 Применение инструмента и устройство столярного верстака
  • 2 Выбор материалов и чертеж столярного верстака
  • 3 Деревянный столярный верстак своими руками
  • 4 Как сделать деревянный столярный верстак — пошаговая схема
    • 4.1 Шаг 1: Создание основания
    • 4.2 Шаг 2: Устройство столешницы
    • 4.3 Шаг 3: Установка тисков и дополнительных элементов
    • 4.4 Шаг 4: Создание упоров

В квартире, на даче, в гараже очень часто возникает необходимость создания места, которое будет подготовлено для работы с деревянными изделиями, металлическими деталями и даже камнем. И вряд ли получится придумать что-то лучше, чем верстак столярный складной. С его помощью вы сможете мастерить в любое удобное время!

Применение инструмента и устройство столярного верстака

Столярный либо слесарный верстак – устойчивый рабочий стол, предназначенный для выполнения работ с различными материалами. Чем больше будут его размеры, тем больше могут быть детали и запчасти для работы на верстаке. При этом работа с материалами может осуществляться и механическими изделиями (электродрель, электрорубанок) и ручными (например, ножовка).

Оборудование состоит из следующих элементов:

  • Рабочий стол. Чаще всего создается из массивных досок с толщиной около 6-8 см. Из дерева лучше всего выбирать твердые породы – граб, бук или дуб, ведь так верстак прослужит дольше, а при выборе более хрупких пород вам придется чаще тратить время на замену;
  • Тиски, которые навешиваются на лицевую сторону крышки – они нужны для крепежа изделий. Если размеры устройства превышают один метр, лучше смонтировать несколько пар тисков, используемых для небольших и для массивных деталей, при этом более крупная пара должна создаваться из дерева;
  • Верстальные опоры, для создания которых лучше применять “мягкое” дерево – липу и сосну. При этом опоры должны для надежности соединяться между собой с помощью продольных планок;
  • Полки верстака, которые могут закрепляться на опорах подверстачного пространства;
  • В передней части рабочего стола нужно просверлить несколько отверстий для монтажа клиньев и иных запчастей для крепежа крупных элементов. Заднюю часть нужно оборудовать углублением, необходимым для хранения деталей и различных материалов. Если не хотите делать сложную работу, замените углубление несколькими закрепленными рейками.

Верстаки имеют несколько видов исполнения:

  • Стационарный, который прост в создании, однако “крепко” привязан к единственному месту. Лучше всего применять его при работе с запчастями из древесины и крепкими досками;
  • Мобильный – маленький стол размером около 60*70 см и весом до 25 кг. Для создания максимальной устойчивости стоит сделать ножки из металла. Используется при работе с небольшими деталями;
  • Третий вид – составные верстаки, которые держатся с помощью болтовых соединений. Их главное удобство – в простоте замены деталей и возможности разбирать инструмент.

Выбор материалов и чертеж столярного верстака

Размеры, в частности, высота столярного верстака, зависят от вашего роста, ведь он должен быть удобен для работы в полный рост, чтобы выполнять все операции, не сутулясь. Чаще всего это около 80-100 см. А вот конфигурация инструмента зависит от нужд и возможных операций, которые вы будете проводить, однако стоит присмотреть несколько тисков и упоров для крепления запчастей. Ширина устройства зависит от площади гаража или склада, где он будет храниться.

Однако наиболее удобным вариантом считается, когда его длина составляет 1,5-2 метра, а ширина – примерно 80 см. Для удобства сделайте под рабочим столом несколько ящичков, где можно хранить различные инструменты и мелкие детали. Также, занимаясь проектом, учитывайте, каким будет верстак, будет ли он мобильным либо установленным стационарно.

Если хотите сделать разбирающееся устройство, намного лучше сделать рабочую поверхность более тонкой, а ножки складными – для удобства, устанавливать оборудование желательно вблизи окна, также нужно предусмотреть вблизи розетки для возможности работы с инструментами.

Важно грамотно подойти к выбору материалов для создания верстака. Лучшим считается строганный брус, характеризующийся практичностью и долговечностью. Многие мастера в качестве рабочей поверхности берут цельное полотно – старые двери, ламинированное ДСП. Материал крепления подбирается с учетом структуры оборудования – это могут быть и деревянные, и металлические стойки. Прежде чем создавать верстак, подберите тиски – лучше, если их будет несколько штук. Одни будут использоваться для крепления длинных досок, вторые – для мелких деталей.

Деревянный столярный верстак своими руками

Создание верстака осуществляется в несколько этапов. Сначала проводятся работы по сборке основания, потом – по установке столешницы. Каждый этап должен быть проконтролирован на ровность установки всех элементов.

Как сделать деревянный столярный верстак — пошаговая схема

Шаг 1: Создание основания

Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея.

Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

Шаг 2: Устройство столешницы

Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент. Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков. Рабочий стол нужно привести в порядок с помощью шлифмашины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.

Шаг 3: Установка тисков и дополнительных элементов

К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них «потонули». Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

Шаг 4: Создание упоров

Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Теперь, ознакомившись с тем, как самому сделать столярный верстак, можете приступать к работам.
