Самодельный ручной профилегиб своими руками: чертежи, фото, видео

Содержание статьи:

  • Выбор конструкции станка
  • Чертеж типового станка
  • Нагрев трубы для обработки на станке
  • Преимущества использования ручного станка
  • Станки профилегибы — примеры чертежей

Чтобы своими руками придать нужную форму металлическому профилю или трубе, можно воспользоваться различными приспособлениями. Самым удобным инструментом, который дает возможность самому сделать такую работу, является профилегиб.

Стоимость такого оборудования на современном рынке является достаточно высокой, поэтому приобрести его может позволить себе не каждый человек. Но при желании, наличии необходимых материалов, чертежей и знаний профилегибочный станок можно собрать и своими руками.

Чтобы получить возможность в домашних условиях самому сгибать профиль или трубы из металла, понадобиться ручной самодельный профилегиб. Такой станок дает возможность самому изогнуть профиль. Благодаря этому можно будет самостоятельно получать различные металлические заготовки с требуемой кривизной и контуром.

Выбор конструкции станка

Ручной профилегиб

Если с помощью гибочного станка для профиля будут проводиться большие объемы работ, то оптимальным вариантом будет приобретение профессионального оборудования, в котором присутствует множество дополнительных функций. А вот в случае проведения обычного сгибаний профиля или трубы будет достаточно и ручного оборудования, которое легко сделать своими руками.

Конструкция такого самодельного станка во многом будет зависеть от толщины трубы. В этом плане могут быть разные варианты.

Если диаметр обрабатываемой заготовки будет меньшим 20 мм, трубу или профиль можно согнуть и с применением бетонной плиты со штырями из прочного металла. В таком случае, проходя между ними, профиль или труба будет сгибаться на требуемый угол и в нужную сторону. В случае же превышения ее диаметра 25 миллиметров, понадобится разработать чертежи профилегибочного станка более сложной конструкции, и сделать по ним собственный станок.

Чертеж типового станка

Сейчас можно встретить немало конструкций ручных профилегибов, которые можно сделать из простых деталей своими руками и без наличия специальных навыков. Один из самых простых чертежей станка профилегибочного типа позволяет осуществлять радиальный загиб труб и прямоугольного профиля. Необходимость именно в таком загибе материала возникает наиболее часто.

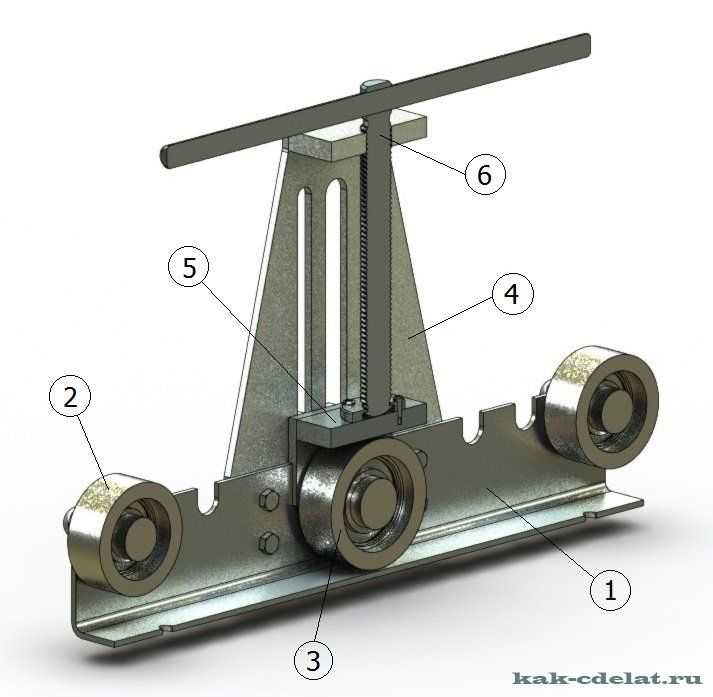

Чертежи самодельного профилегиба

Принцип работы такого самодельного оборудования базируется на использовании трех роликов – двух опорных и основного рабочего. Именно этот рабочий ролик будет деформировать трубу в процессе работы самодельного оборудования.

Главный рабочий вал должен иметь небольшой свободный ход, который будут ограничивать параметры направляющих. Для изготовления таких элементов конструкции используются:

  • стальные пластины толщиной до 8 миллиметров;
  • одна большая пластина;
  • стальной уголок длиной 30 см – таких элементов нужно 4;
  • вспомогательные ролики.

К большой пластине прикрепляются вспомогательные ролики с использованием болтов, а с применением сварочного аппарата – уголки, что будут играть роль направляющих.

Чтобы повысить прочность и надежность основания, к его низу следует приварить два стальных уголка. Для усиления направляющих сверху к ним прикрепляется с помощью сварочного аппарата металлическая пластина с отверстием. Ее диаметр должен превышать сечение винта, который будет оказывать основную нагрузку на рабочий вал сделанного своими руками ручного профилегиба.

Чтобы снизить вероятность поломки резьбы винта или рабочей гайки при возникновении сильных нагрузок, рекомендуется использовать детали, которые имеют кинематическую резьбу прямоугольной или трапециевидной формы.

После завершения установки направляющих роликов гибочный станок будет готов к работе, и на нем своими руками трубам и прямоугольному профилю можно будет придавать любую конфигурацию.

Нагрев трубы для обработки на станке

При работе на таком ручном станке, который был сделан своими руками, трубу или профиль из металла в большинстве случаев нужно будет предварительно нагревать. В процессе нагревания материал может трескаться, выпучивать или сминаться. Чтобы предотвратить такие дефекты с трубой при обработке на самодельном профилегибочном станке ее нужно будет набивать речным кварцевым песком.

Перед тем, как наполнить трубу песком для придания ей нужной конфигурации на профилегибочном станке, одна ее сторона затыкается пробкой, длина которой должна составлять примерно в два раза больше, чем диаметр трубы.

После засыпания песка вторая сторона трубы также забивается пробкой. В ней должны быть проделаны отверстия, выводящие газы, которые образуются в процессе нагревания трубы. После этого на трубу в местах изгиба наносятся отметки с помощью обычного мела.

Сгибание профиля на станке

Если в процессе работы на сделанном своими руками профилегибочном станке трубу нужно будет сгибать на угол 90 градусов, ее нужно нагревать с интервалом в шесть диаметров этой трубы, при сгибании на 60 градусов – на четыре диаметра, на 45 – три диаметра.

Прекращать нагрев материала необходимо сразу же после того, как с его поверхности слетит окалина; это – надежный признак хорошего прогревания заготовки. Образование искр на материалы – признак его перегревания.

Сгибание материала необходимо осуществлять на станке за один раз после первого нагревания. В противном же случае, при нескольких нагреваниях, структура материала может ухудшаться, что скажется на дальнейшем использовании.

Таблица изгиба труб в зависимости от нагрева

90 – время нагрева = диаметр заготовки Х 6.

60 – время нагрева = диаметр заготовки Х 4.

45  – время нагрева = диаметр заготовки Х 3.

Преимущества использования ручного станка

Необходимо помнить, что собранный ручной профилегиб своими руками должен иметь шаблон, с которым получить необходимую конфигурацию материала будет намного легче, чем при его отсутствии.

Таким образом, в собственноручном изготовлении такого станка нет ничего сложно, для этого даже не нужно иметь никаких специальных материалов или навыков. Воспользовавшись вышеприведенными советами, каждый желающий сможет самостоятельно сделать ручной станок-профилегиб для придания металлическим трубам или профилю нужной формы. Его использование избавит от проблем со сгибанием профиля и труб, а также от необходимости значительных материальных затрат на приобретение специального дорогостоящего оборудования для такой их обработки.

Станки профилегибы — примеры чертежей

Как сделать профилегиб своими руками: видео инструкция, схемы

Качественное сгибание вытянутого металлического проката невозможно без применения специальных устройств, называемых профилегибами, при отсутствии средств на их приобретение или выполнении разовых работ их рекомендуют сделать своими руками. Они имеют сравнительно простую конструкцию и технологию сборки, при использовании правильных чертежей и инструкций на выходе получается достаточно надежное устройство для изменения конфигурации труб и профиля без предварительного нагрева. В большинстве случаев они имеют ручной привод, но при необходимости в схему добавляют гидроцилиндр или электродвигатель, окончательное решение принимается исходя из поставленных задач.

Оглавление:

  1. Когда нужен?
  2. Конструкция
  3. Простая и прокатная модель
  4. Профилегиб с подвижным катком
  5. Советы

В каких случаях рекомендуют сделать профилегиб своими руками

Потребность в таком инструменте возникает при необходимости получения определенного радиуса закругления на конкретном участке или по всей длине заготовки. Функциональные возможности самоделок зависят от выбранной конструкции, но в целом с их помощью осуществимы операции по сгибу прутьев и арматуры, изменение формы профиля с квадратным или прямоугольным сечением, получению колен из круглых труб или скруглению элементов сортового проката (швеллеров, уголков, двутавров). Данная группа включает как простые устройства с приложением усилий в определенной точке изделия или профилегибочные станки с прокаткой деталей по всей длине, вторые признаны более эффективными из-за возможности сгибания заготовок под углом от 1 до 360° в произвольном направлении.

Изготовление самоделок целесообразно при отсутствии серьезных требований к точности радиуса изгиба и обработке профилей со сравнительно небольшим сечением. С их помощью успешно подготавливаются элементы для закладки теплиц, фигурные опоры или беседки, сгибаются хомуты в армокаркасе или колена трубопроводов при монтаже отопительных систем. Работа с ними не требует серьезной квалификации и подготовки, они ценятся за простую конструкцию и в большинстве случаев имеют механический привод. Изгиб заготовок на таких устройствах занимает больше времени и нуждается в определенных усилиях со стороны оператора, но в плане функциональности любой самостоятельно изготовленный ручной механизм не уступает аналогичному заводскому. Изменение класса профилегиба возможно при подключении гидравлического или электрического привода, но такие действия требуют определенных навыков.

Конструктивное исполнение зависит от типа и принципа действия этого инструмента, самый простой и распространенный ручной профилегиб прокатного типа состоит из следующих элементов:

  • Основания, чаще всего представленного в виде устойчивой и прочной металлической станины (в случае самоделок – сварной).
  • Двух опорных боковых роликов, отвечающих за продольное перемещение профиля. В оптимальном варианте они способны к синхронному вращению.
  • Прижимного подвижного ролика, выполняющего функции ведущего и обеспечивающими соответственное механическое воздействие, приводящее в итоге к изгибу заготовки. Как правило, он имеет чуть больший диаметр в сравнении с опорными боковыми или не уступает им.
  • Узла контроля усилия прижима. У ручных моделей эти функции выполняет винтовая пара, установленная на перпендикулярно приваренном к станине прочном корпусе, у гидравлических – домкраты или поршневой механизм. При изготовлении устройства своими силами чаще всего останавливаются на первом варианте, при котором держатель ведущего ролика имеет жесткое соединение с прижимным винтом.

Принцип действия такого ручного инструмента основан на сгибании заготовок путем их прокатывания между опорными валиками с одновременным давлением ведущего. В этом плане они выгодно отличаются от обычных трубогибов с неподвижными элементами, при аккуратном воздействии и достаточном усилии на них без проблем осуществляется радиальный изгиб профиля с сечением до 32 мм включительно без риска деформации заготовки. Более сложные заводские конструкции оснащаются блоками ЧПУ, контролирующими градиент сгиба или подвижными нижними валами с контроллерами перемещения. У самых совершенных и функциональных профилегибочных станков все ролики являются передвижными и регулируемыми, но сделать такое оборудование самому, в кустарных условиях крайне сложно.

Инструкция по изготовлению простейшего устройства для сгиба профиля

При выполнении в домашних условиях работ по незначительному изменению формы и конфигурации проката и труб с сечением не более 20 мм достаточно использования примитивного варианта профилегиба, а именно – трех закрепленных в бетоне штырей. При этом возможны два пути: установка их под углом в 90 ° с последующим бетонированием на предварительно подготовленной площадке, или заливка тяжелой плиты, вынимаемой из формы и размещаемой в разных местах. В качестве опорных штырей для таких самодельных профилегибов используется швеллер или обрезки круглого проката с сечением от 70 мм, рекомендуемый интервал между ними составляет 4-5 см.

Потребность в сложных чертежах в данном случае отсутствует, секрет заключается в отслеживании перпендикулярности выступающих частей, достаточном их заглублении (в идеале – на треть длины) и заливке качественным мелкозернистым бетоном или ЦПС. По понятным причинам стационарные площадки признаны более устойчивыми и удобными в сравнении с тяжелыми плитами, по окончании работ и необходимости освобождения пространства штыри просто срезаются.

Преимуществом такой конструкции является простота и возможность установки опор с учетом сечения профиля, отсутствие каких-либо условий при выборе направлении или угле изгиба, минусом – ограничение в диаметре, при работе с заготовками с сечением свыше 20 мм создаваемых усилий недостаточно. В таких случаях рекомендуется сделать профилегиб с более сложным механизмом.

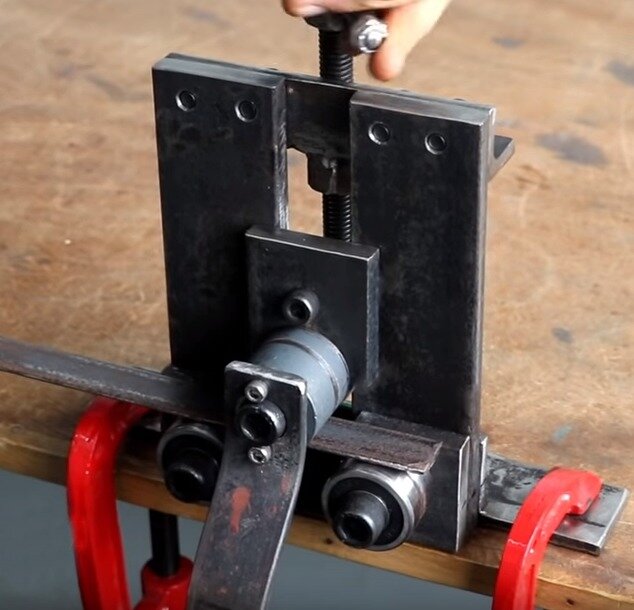

Инструкция по изготовлению своими руками устройства прокатного типа

Для сборки такого устройства потребуются уголки или квадратные трубы с сечением от 50 мм для сваривания корпуса, швеллеры или профиль с толщиной от 150 для станины, круглые заготовки, металлическая цепь, обеспечивающая синхронное вращение опорных роликов, и ее натяжитель, навариваемые приводные звездочки, винтовая передача, болты и гайки. Работы начинают с составления простой, но точной схемы ручного профилегиба, подготовки инструмента (двери, болгарки и сварочного аппарата) и элементов. Для изготовления самоделки нет необходимости в покупке нового и дорогостоящего металлопроката, допускается вырезание деталей из целого и не изъеденного ржавчиной лома. При этом все элементы рекомендуется очистить и слегка прошлифовать.

В ходе сборки придерживаются следующей последовательности действий:

1. Из толстого швеллера вырезается отрезок нужной длины, проводится разметка станины.

2. Из уголка или прямоугольного проката сваривается П-образный корпус, выполняющий в дальнейшем функции кронштейна для винтовой пары. Для ее удержания в верхней части по центру просверливается соответствующее отверстие. После проверки качеств швов конструкция приваривается к двум сторонам станины.

3. В верхней части корпуса ручного профилегиба приваривается гайка регулятора прижимного ролика и вкручивается опорный винт.

4. Из круглого лома с помощью болгарки вырезаются заготовки под опорные ролики, на оси которых привариваются передаточные звездочки для удержания велосипедной цепи. Установленные на подшипниках ролики привариваются к станине с учетом обязательной симметрии с ее центром. Цепь закрепляется на звездочках и натягивается. В конечном итоге получаются зафиксированные на невысоких подиумах вращающиеся «гантели», удерживающие в центре сгибаемый профиль. Одна из осей делается удлиненной, в последствии к ней приваривается ручка, с помощью которой осуществляется вращение.

5. Подготавливается узел прижимного механизма с жесткой фиксацией к нижней части опорного винта.

6. Все элементы закрепляются на корпусе и станине, сварочные швы слегка зачищаются.

Конструктивные различия у собираемых своими силами ручных профилигибов проявляются прежде всего в виде и размерах опорных и прижимных роликов. Они могут иметь закрепляемые по бокам шайбы-кольца для удержания профиля или обходиться без них. Все возможные насадки привинчиваются надежными болтами, это же относится к любым не привариваемым элементам с жестким соединением. Расстояние между ними (или длина цилиндрических валиков) подбирается исходя из ширины прокатываемых заготовок, что является еще одним преимуществом самоделок (отсутствуют какие-либо ограничения, размеры узлов подгоняются под нужды пользователя).

К сгибанию профиля можно приступать непосредственно после сборки, при правильной защите от коррозийных воздействий и смазке вращающихся участков полученное устройство прослужит долго.

Технология сборки ручного инструмента с подвижным опорным катком

При наличии поршневых пальцев, шатунного механизма, старых подшипников и автомобильного домкрата стоит сделать станочную конструкцию с приваренными уголками к станине опорными роликами. В качестве фиксатора в таких устройствах используется все та же винтовая пара, вращение в них передается на ось прижимного валика. Основание при этом является монолитным только до угла корпуса с ведущим узлом, плечо со вторым опорным валиком соединено с ним шарнирно. Ниже него устанавливается домкратный механизм, обеспечивающий подъем штока и измерение радиуса изгиба профиля в нужную сторону.

Преимуществом такого исполнения является высокая надежность и массивность рабочих узлов, такие профилегибы успешно используются в небольших мастерских и в частных целях. Корпус для удержания и подъема прижимного механизма рекомендуют делать цельным, из куска швеллера, при выровненном по горизонтали плече он по-прежнему должен находиться в центре. Такие самоделки в принципе не ломаются, единственной проблемой при их изготовлении является подбор деталей.

Рекомендации

Изготавливаемая конструкция самодельного профилегиба должна быть максимально прочной и устойчивой. Для этого рекомендуется:

  • Обеспечивать максимально высокое качество сварки швов, при отсутствии соответствующего опыта этот этап сборки стоит доверить специалистам.
  • Подготовить на станине отверстия для прикручивания к верстаку или основанию.
  • Тщательно отслеживать центровку корпуса с винтовой парой.
  • Покрыть корпус и основание антикоррозийными составами.

При планировании частого и интенсивного использования стоит сразу сделать качественный профилегиб с гидравлическим приводом, это сэкономит время и силы работника. Конструктивное исполнение при этом меняется мало, в схему просто добавляется домкрат вместо винтовой пары. Это решение позволяет проводить без проблем операции по сгибанию профиля с сечением до 50-60 мм, за исключением сплошного стального швеллера, при потребности в работе с такими заготовками к роликам подключают электрический привод. Но подобные ситуации у частных лиц возникают редко, в большинстве случаев им достаточно сделать ручное устройство прокатного типа.

примеров лучших самоделок

Желание обустроить загородный дом и участок диктует потребность в максимуме инструментов. При проведении водопровода, строительстве теплицы, монтаже арочных конструкций не обойтись без хорошего трубогиба. Его стоимость в магазинах измеряется сотнями долларов, поэтому лучше сделать этот инструмент самостоятельно.

Мы расскажем, как сделать трубогиб своими руками. В представленной нами статье подробно описаны проверенные на практике конструкции, даны пошаговые инструкции по сборке. Основываясь на наших советах, вы сможете собрать отличный инструмент для собственной фермы.

Содержание статьи:

  • Виды трубогибов на рынке
  • Необходимый монтажный инструмент
  • Как сделать трубогиб-улитку?
    • Необходимые материалы и инструменты
    • Процесс сборки улиткового гибочного станка
  • Изготовление модели ручного ролика
    • Необходимые материалы и инструменты
    • Процесс изготовления трубогиба
  • Трубогиб 10000 0009 Изготовление трубогиба
  • Выводы и полезное видео по теме

Виды трубогибов, представленных на рынке

Трубогибы представляют собой механические или гидравлические конструкции, помогающие сгибать металлические трубы, уголки, стержни, профнастил без нарушения внутренней структуры изделия. Ручные инструменты в основном используются для формирования изгиба в одном месте, а большие машины могут менять форму труб сразу по всей длине.

По принципу работы можно выделить трубогибы следующих типов:

  1. Механический с непосредственным ручным усилием. Используется при работе с трубами малых диаметров, на деформацию которых достаточно силы одного человека.
  2. С гидравлическим приводом. В основном такие орудия изготавливаются по арбалетному типу, и они рассчитаны на формирование местного изгиба.
  3. С храповым механизмом. Трубогибы этого типа используют ручное усилие, но позволяют фиксировать достигнутый уровень деформации после каждого нажатия на рукоятку инструмента.
  4. Электрические станки. Электродвигатель значительно облегчает процесс деформации труб, но и значительно удорожает инструмент. 9

    Фото

    Трубогиб ручной механический для труб малого диаметра

    Трубогиб гидравлический

    Трубогиб ручной храповой

    Трубогиб ручной храповой

    Мощный трубогиб с электродвигателем

    Конструктивно трубогибы можно разделить на 2 типа:

    • Радиус
    • Арбалет.

    В первом случае труба огибается по шаблонному отрезку заданного диаметра, а во втором случае выдавливается башмаком между двумя опорными стойками.

    Радиальные трубогибы являются очень точными инструментами, поэтому широко используются в промышленности. Имеют сменные сегменты для различных углов изгиба.

    При самостоятельном изготовлении трубогиба мастера обычно опираются на существующие модели инструмента, доказавшие свою простоту и эффективность. При сборке трубогиба в домашних условиях большое влияние на его конструкцию оказывают подручные материалы, из которых будет изготовлен инструмент.

    Наличие среди инструментов домашнего мастера трубогиба позволит вам изготовить в собственном доме множество полезных конструкций и садовых предметов:

    Фотогалерея

    Фото

    Скамейка, изготовленная с помощью трубогиба

    Садовая мебель из гнутой трубы

    Беседка с овальной крышей

    Теплица из металлических арок

    Необходимый инструмент для сборки труб

    7 молоток, отвертка и шурупы не помогут.

    Как минимум, при изготовлении данного инструмента вам потребуется:

    • сварочный аппарат;
    • болгарский;
    • токарный станок;
    • 9дрель 0009.

    Но основной частью сборки трубогиба остается точный чертеж, без которого не стоит даже начинать сборочные работы. При изготовлении трубогиба не обойтись без общехозяйственных инструментов.

    Естественно токарный станок и сварочный аппарат покупать не обязательно. Для подрезки нескольких деталей из заготовок и для их сварки можно обратиться к знакомым или в мастерскую, занимающуюся изготовлением кованых изделий. За небольшую плату вам быстро помогут сделать все необходимое.

    Как сделать улитку-трубогиб?

    Самодельный улитковый гибочный станок может показаться сложным. На самом деле это устройство собрать не сложнее, чем роликогиб. Процесс отличается только используемыми деталями и временем сборки.

    Кохлеогиб позволяет сгибать профиль сразу по всей длине, а не только в одном месте. За это свойство он снискал популярность среди монтажников.

    Необходимые материалы и инструменты

    Так как описываемый вальцовый станок не имеет определенного рабочего диаметра и может быть изготовлен из любых подручных материалов, предлагаемые материалы не будут содержать конкретных размеров деталей. Толщина всех металлических элементов конструкции должна быть 4, а лучше 5 мм.

    Для изготовления трубогиба Вам потребуется:

    1. Швеллер — 1 метр.
    2. Листовое железо.
    3. Три вала.
    4. Две звезды.
    5. Металлическая цепь.
    6. Шесть подшипников.
    7. Труба металлическая 0,5 дюйма для изготовления хомутов — 2 метра.
    8. Втулка с внутренней резьбой.
    9. Зажимной винт.

    Особое внимание уделяется размерам звездочек, валов и подшипников, которые должны соответствовать друг другу. Звезды можно взять от старых велосипедов, но они должны быть точно такими же по размеру.

    Стальные пластины и профили для изготовления трубогиба не должны быть с глубокой ржавчиной, т. к. на них будут действовать высокие нагрузки в процессе эксплуатации

    Перед выбором и покупкой всех материалов необходимо нарисовать чертеж со схематическим изображением всех конструктивных элементы, чтобы не приобретать их в процессе изготовления трубогиба.

    Процесс сборки улиткового гибочного станка

    Сборка любого оборудования начинается с составления чертежа-схемы.

    После этого можно приступать к основным рабочим процессам, которые продемонстрированы на фото-инструкции:

    1. Сварить основу инструмента из двух параллельных швеллеров. При желании можно использовать просто металлическую пластину толщиной 5 мм или один широкий швеллер.
    2. Наденьте подшипники на валы и приварите две такие конструкции к основанию. Целесообразно ограничивать валы металлическими планками или размещать их во внутренней полости каналов.
    3. Очистите звездочки и приварите их, предварительно натянув между ними цепь.
    4. Вырезать и приварить к основанию боковые направляющие зажимного механизма.
    5. Наденьте подшипники на прижимной вал и соберите конструкцию пресса с боковыми упорами из планок или швеллеров.
    6. Изготовьте основу для втулки и приварите ее к пластине. Закрутить зажимной винт.
    7. Приварить к верхней кромке прижимного винта и к приводному валу затвора из труб.
    8. Смажьте подшипники машинным маслом.

    Несколько полезных советов:

    Галерея изображений

    Фото

    Вместо швеллеров можно приварить трубогиб к существующей металлической раме

    На вал действует сильное сдвиговое усилие, поэтому внешний сварной шов должен быть прочным

    В случае обрыва цепи можно сделать слегка ослабленным и поставить на уже приваренные звездочки

    Направляющие должны быть строго параллельны, иначе пресс будет постоянно заедать

    В качестве направляющих прижимного ролика можно использовать отрезки оставшегося швеллера

    Втулка и винт должны иметь широкую и глубокую резьбу, чтобы она не соскочила уже после нескольких нажатий

    На длине рукоятки рычага лучше не экономить: чем она длиннее, тем больший крутящий момент можно разработан

    Основание трубогиба должно быть прочно прикручено к опоре, иначе инструмент будет шататься и опрокидываться

    Сварка двух швеллеров между собой

    Приварка вала к основанию трубогиба

    Надевание цепи на звездочки

    Приварка вертикальной направляющей

    Сборка напорного вала из швеллера

    Приварка резьбовой втулки к пластине

    Винтовые и приводные роликовые затворы

    Трубогиб в работе

    После и его испытаний можно покрасить конструкцию с антикоррозийной краской для лучшей сохранности сварных швов. Для повышения удобства работы к направляющим дополнительно крепится пружина для возврата пресса в верхнее положение.

    Изготовление модели ручного ролика

    Изготовление ручного трубогиба своими руками производится из тех же стальных деталей без применения специальных механических приспособлений. Это приспособление предназначено для локального изгиба трубы. Для деформации профиля используется прямое ручное усилие, поэтому трубогиб должен быть оснащен длинным и прочным рычагом.

    Далее рассмотрим процесс изготовления двухвалкового трубогиба, крепящегося к опорной раме. Размеры инструмента могут отличаться от предложенных, в зависимости от потребностей и материалов.

    Необходимые материалы и инструменты

    Деформация трубы — процесс трудоемкий, для которого нужны хорошие и прочные материалы, иначе вместо профиля можно гнуть сам рабочий инструмент.

    Для изготовления механического ручного радиального трубогиба вам потребуется:

    1. Сварочный аппарат.
    2. Два ролика из прочной стали (например, марки 1045), прошедшие предварительную обточку. Диаметр большего 100 мм, меньшего 60 мм. Оба имеют толщину 35 мм и внешний радиус 0,5 дюйма.
    3. Стальная труба диаметром не менее 1,5 дюйма с толстой стенкой (не менее 3 мм). Он будет служить рычагом, поэтому его минимальная длина составляет 1,5 метра.
    4. Четыре стальные полосы размером 15 х 6 см и толщиной 4-5 мм для крепления основания трубогиба в тисках, трубодержателей и изготовления рукояток. Также вам понадобится 20-25 см стальной пластины шириной 60 мм и толщиной 3 мм.
    5. Два болта: первый диаметром 0,75 дюйма и длиной 60 мм для большого ролика, а второй диаметром 0,5 дюйма и длиной 40 мм для маленького ролика.
    6. Стальной лист 300 x 300 мм и минимальной толщиной 3 мм.
    7. Тиски.

    В процессе работы могут понадобиться другие общехозяйственные инструменты: молоток, напильники, наждачная бумага, линейка и т.д. Вышеуказанные ролики предназначены исключительно для труб диаметром 1 дюйм, но исключая из них выемку вокруг окружности можно получить универсальный инструмент для гибки металлического профиля.

    Процесс изготовления трубогиба

    Когда все необходимые детали и инструменты собраны в одном месте, можно приступать непосредственно к изготовлению трубогиба:

    1. Подготовить чертеж с расположением основных элементов.
    2. Проверить соответствие отверстий в роликах диаметру болтов.
    3. Просверлите два отверстия диаметром 0,5 и 0,75 дюйма в двух металлических полосах. Расстояние между осями отверстий должно быть ровно 80 мм (сумма радиусов обоих роликов).
    4. Проделайте в центральной раме отверстие диаметром 0,75 дюйма. Вставьте в него соответствующий болт, не высовывая его сзади. Приварите болт к металлической пластине.
    5. Возьмите просверленные металлические пластины размером 15х6 см, болт 0,5 дюйма, ролик поменьше, полосу стали 35 х 60 мм и сварите из них конструкцию в виде буквы «П», предварительно вставив болт с ролик в соответствующие отверстия.
    6. Приварите концы болта к металлическим полосам. У вас должен получиться своеобразный рожок с отверстием большего диаметра ближе к открытому краю.
    7. К основанию получившегося рога нужно приварить ручку-трубу.
    8. Приварите опорную пластину для трубы к металлической раме. Расстояние от линии стержня до оси центрального болта должно равняться радиусу большого ролика плюс 0,5 дюйма.
    9. Приварите полосу 15 x 6 см под станиной для фиксации в тисках.
    10. Вставьте в рожок большой ролик, прикрепите конструкцию к центральному болту и сверху накрутите гайку.
    11. Зажать трубогиб в тиски и провести первые испытания.

    Важные нюансы изготовления:

    Фотогалерея

    Фото

    Перед работой смазать внутренний канал малого валика машинным маслом или литолом

    Для усиления крепления центрального болта его можно вкрутить в нить предварительно нарезанная в отверстии

    Если вы забудете установить ролик в рупор и приварить болт, придется переделывать всю конструкцию

    Опорный брус необходимо усилить 2-3 уголками, так как он испытывает сильные нагрузки в горизонтальной плоскости

    Стопорная планка должна быть приварена по всей длине, так как на нее действуют большие радиальные нагрузки

    При креплении конструкции на центральный винт между роликами необходимо поставить дюймовую трубу для оценки правильности сборки

    Труба должна прочно удерживаться между роликами. Его исходное положение должно быть параллельно нижнему стопорному стержню

    Покраска трубогиба вряд ли будет долговечной, но замедлит коррозию металлических элементов

    Материалы для ручного трубогиба

    Центровой болт с резьбой и приваркой

    Приварка болта к П-образной конструкции

    Формирование опорной плиты на основе

    Крепежная планка приваривается снизу к основанию

    Вдавливание кулачка на центральный винт

    Вид сбоку на вальцовый станок

    Окрашенный готовый вальцовый станок

    Слабым местом во всей получившейся конструкции являются сварные швы, поэтому в процессе изготовления трубы им уделяется особое внимание Бендер.

    Автомобильный ступичный трубогиб

    Еще один уникальный трубогиб от народных умельцев — инструмент, собранный из металлического профиля и автомобильных ступиц. Его конструкция массивна и проста, что позволяет не беспокоиться о поломках в процессе эксплуатации.

    Процесс изготовления такого трубогиба следующий. Две автомобильные ступицы с поворотным кулаком или точеными валами привинчены или приварены к раме так, чтобы они могли вращаться вокруг своей оси.

    Между ступицами имеется направляющий неподвижный швеллер, который можно сварить из двух уголков. Швеллер меньшего размера расположен внутри направляющей конструкции, к одному краю швеллера приварена третья ступица с осью вращения, а ко второму — гайка или резьбовая втулка для нажимного болта.

    По краям направляющего швеллера привариваются полосы или уголки для ограничения вертикальных перемещений подвижной части конструкции. Край основного паза закрыт листом металла с отверстием для прижимного винта. С другой стороны пластины к винту приварена ручка ворот.

    В результате получается вальцовый гибочный станок с местным усилием зажима. Если к верхней части подвижной втулки прикрутить ручку для вращения, то с помощью такого инструмента появляется возможность согнуть профиль по всей длине.

    Фотогалерея

    Фото

    Широкий обод автомобильных ступиц может мешать сборке трубогиба, поэтому его лучше сразу срезать болгаркой

    Направляющий швеллер также можно сварить из листового металла , но предпочтительнее одноканальный канал

    Для предотвращения бокового смещения внутреннего канала к его сторонам можно приварить дополнительные куски листового металла

    Втулка прижимного винта должна быть хорошо смазана машинным маслом

    Вместо обычных металлических пластин в качестве ограничителей можно использовать уголки: они дополнительно уменьшат колебания внутреннего канала в желобе

    Прижимной винт не должен упираться в подвижные элементы ступицы

    Ограничительная втулка должна быть приварен к винту, чтобы ограничить его движение наружу.

    Благодаря высокому качеству ступичных подшипников ручку прижимного вала можно сделать с одной стороны, главное, чтобы она не сломалась

    Ступица автомобиля, приваренная к станине

    Швеллер направляющий угловой

    Швеллер внутренний подвижный с ограничителями

    Втулка под прижимной винт

    Уголки верхние краевые

    Внешний вид механизма зажима

    03

    Рассматриваемый трубогиб является мощным и универсальным инструментом, который можно собрать с минимумом затрат, ведь старые ступицы в автосервисах можно сдать по цене металлолома.

    Изготовление трубогиба

    Трубогиб — самый простой инструмент для деформации металлического профиля и труб, который вы можете изготовить самостоятельно.

    Для его изготовления потребуются такие изделия:

    • домкрат автомобильный;
    • два швеллера шириной 100 мм и длиной 60 см;
    • четыре уголка со сторонами 50 мм и длиной 40 см;
    • основание кровати;
    • два валика в форме песочных часов со сквозными центральными отверстиями;
    • 2 болта для крепления роликов;
    • Насадка полукруглая для домкрата с внутренней выемкой.

    Если заготовка сырья и процесс сборки кажутся вам излишне трудоемкими, то лучше приобрести готовые. С правилами подбора снаряжения ознакомит наша рекомендуемая статья.

    Чтобы сделать домкрат, вам потребуется:

    1. Приварите четыре угла в вертикальном положении к станине.
    2. В швеллерах от центра к краю просверлите отверстия под болты, которые будут удерживать ролики с обеих сторон.
    3. На каждые два угла положить швеллер с ребром и приварить его. Оба швеллера должны быть обращены основаниями друг к другу, а расстояние между ними должно быть равно длине роликов.
    4. Вставьте ролики между каналами в симметричных местах и ​​закрепите их болтами.
    5. Установите полукруглую насадку на домкратный винт и поместите гидравлический инструмент в центр станины между каналами.

    После сборки конструкции можно положить трубу на дно роликов и прижать ее по центру полукруглой насадкой с помощью домкрата.

    Галерея изображений

    Фото

    Детали ржавого домкрата

    Установка роликов между швеллерами

    Установка насадки домкрата

    Как работает домкрат?

    Недостатком этого приспособления является его статичность, т. к. прокрутить всю длину профиля через трубогиб не получится.

    К достоинствам домкрата-гибочного станка можно отнести невысокую стоимость, простоту конструкции и отсутствие необходимости тяжелого физического труда.

    Желающие сделать станок для работы с профильными трубами найдут много полезной информации, с содержанием которой советуем ознакомиться.

    Выводы и полезное видео по теме

    Представленные видео материалы помогут ознакомиться с приведенными выше рекомендациями по изготовлению самодельных трубогибов в динамике, а также познакомят с дополнительными вариантами сборки этих инструментов из подручных материалов.

    Видео №1. Роликовый домкрат:

    Видео №2. Изготовление трубогиба:

    Видео №3. Сборка ступичного трубогиба:

    Видео №4. Изготовление улиткового гибочного станка:

    Виды самодельного инструмента для гибки металлопрофиль не ограничиваются предложенными вариантами, ведь трубогиб своими руками можно сделать из любых имеющихся в хозяйстве деталей.

    Главное соорудить прижимной механизм, который будет проталкивать трубу между двумя стойками или роликовую систему для деформации всего профиля сразу.

    Хотите поговорить о том, как сделать трубогиб своими руками? Есть ли в вашем арсенале вариант инструмента, не описанный в статье? Пожалуйста, пишите комментарии в блоке ниже, делитесь полезной информацией, фотографиями по теме статьи, задавайте вопросы.

    Трубогиб для профильной трубы своими руками: инструкция по сборке

    Профильные трубы используются в качестве материала не меньше, чем круглые трубы. Выполняя монтажные работы с ними, вам также приходится резать, гнуть, точить, варить. Без такого оборудования никак не обойтись.

    Не всегда есть возможность купить готовые приспособления для слесарных и сантехнических работ, зачастую оборудование приходится делать самому. Например, сделать трубогиб из профильной трубы своими руками под силу каждому. Предлагаем ознакомиться с тремя самыми популярными вариантами и с технологией их возведения.

    Содержание статьи:

    • Как согнуть профильную трубу без специального инструмента?
    • Лучшие варианты самодельных трубогибов для профиля
      • Конструкция №1 — трубогиб ручной
      • Конструкция №2 — Мощное механизированное устройство
      • Конструкция №3 — трубогиб гидравлический
    • Трубогиб инструкция
    • Полезные советы для «первопроходцев»
    • Полезное видео по выводам и выводам тема

    Как согнуть профильную трубу без специального инструмента?

    Использование специального инструмента, позволяющего легко и просто сгибать трубы, в том числе профильные, уже можно считать сантехнической традицией. Между тем, за все время слесарной практики был придуман целый ряд простых способов получения загибов без использования специального инструмента.

    Смотри — может трубогиб вообще не надо строить. Правда, следует сказать, что такой подход не всегда готов полностью удовлетворить потребности в изгибе. Особенно, если вы хотите согнуть профильную трубу сразу в нескольких местах и ​​под разными радиусами.

    Качественно и красиво согнуть профильную трубу проще всего с помощью специальных приспособлений — трубогибов. Но в некоторых случаях вполне можно согнуть профильные трубы самостоятельно

    Простейшие кустарные способы, помогающие сделать один-два сгиба, без использования какого-либо оборудования:

    • заполнение внутренней полости трубы песком;
    • заполнение внутренней полости трубы водой с последующим замораживанием;
    • применение самодельной оправки;
    • подрезка стенки профиля по внутреннему радиусу.

    При необходимости гибки профильной трубы в одной, максимум двух точках, удаленных друг от друга, вполне целесообразно применить простые приемы:

    1. Заполнить внутреннюю область профильной трубы мелким р. песок.
    2. Плотно закройте концевые части.
    3. Согните профиль руками по шаблону в нужных местах.

    Аналогично проводятся работы с трубой, заполненной водой. Но в этом варианте вода должна быть заморожена. Не всегда условия работы позволяют выполнить эту процедуру.

    Чтобы согнуть трубу без деформации и по заданному радиусу, достаточно заполнить ее внутреннюю часть обычным речным песком. Этот метод применим для работы с тонкостенными трубами.

    Еще один аналогичный способ – использование оправки – стальной пружины чуть меньше внутреннего диаметра самой трубы. Внутрь помещается пружина, после чего выполняется изгиб.

    Таким образом, вы можете вручную сгибать тонкостенные трубы. Для профильных изделий с более мощной комплектацией эти способы не подходят.

    Профильная толстостенная труба легко гнется методом «нарезки». В качестве инструмента можно взять ножовку по металлу или циркулярную пилу. На гнутой трубе свариваются стыки секций

    Толстостенные мощные профили могут быть согнуты в одной или двух точках простым способом технологических подрезов. Технология предполагает резку небольших участков стенки трубы по внутреннему радиусу (например, болгаркой).

    Затем профиль сгибают до соединения стыков границ сделанных подрезов. Места примыкания границ подрезов завариваются с помощью электросварки.

    Фотогалерея

    Фото

    Наличие в арсенале умелого мастера трубогиба позволит сделать массу полезных дел по обустройству дачи, квартиры и загородного дома

    Гнутый профиль успешно применяется при изготовлении всевозможных садовых скамеек и кресел-качалок

    Гнутый металлический профиль легко выдерживает вес отдыхающих и служит перилами

    Каркас из гнутой профильной трубы в паре с поликарбонатом позволит соорудить отличный навес для входной группы

    Отличные фермы для сборки крыши уютной беседки выходят из гнутого профиля

    Металлический профиль гнутый аркой лучший вариант для конструкции садовой мебели. Стоит недорого, выглядит отлично, после окрашивания «равнодушна» к осадкам

    С помощью ферм из гнутой профильной трубы можно быстро и без проблем построить навес для машины на участке

    Домашние мастера, умеющие гнуть профильные трубы и сваривать, смогут сделать настоящий шедевр — качели с навесом и изысканным декором

    Дачная скамейка из гнутого профиля

    Кресло-качалка с полозьями из гнутой трубы

    Перила и ножки из гнутого профиля

    Навес при входе

    Уютная беседка с закругленной крышей

    Садовая мебель для дачи

    Обустройство стоянки для автомобиля

    Изысканные дачные качели

    Лучшие варианты самодельных трубогибов для профиля

    Специальные инструменты — трубогибы — дают больше возможностей для операций гибки. Работа с трубогибом практически не ограничивает потребности конструкторов, использующих в своей работе профильные трубы.

    Похоже на одну из многих моделей ручных трубогибов. Инструмент значительно облегчает гибку и позволяет обрабатывать армированные профильные трубы

    Можно гнуть изделия разных размеров, но с учетом всевозможных технических характеристик. Разнообразие модельного ряда трубогибов профильных труб позволяет выполнять работы любой сложности.

    Конструкция №1 — трубогиб ручной

    В целом конструкция инструмента достаточно проста, а значит доступна для исполнения неподготовленному человеку. Они самостоятельно изготавливают не только малогабаритные мобильные конструкции ручного действия, но и стационарные системы, оснащенные электроприводом.

    Для частного использования более актуальны ручные модели. К тому же изготовление ручных устройств несколько дешевле.

    Небольшое количество комплектующих, входящих в конструкцию трубогиба для профиля, позволяет собирать такие приспособления самостоятельно. Большинство деталей можно взять от любого старого оборудования

    Одна из распространенных схем ручного приспособления, пригодного для изготовления трубогиба, собирается из следующих компонентов:

    • опорные катки;
    • упорный ролик;
    • детали шасси;
    • регулировочный винт;
    • ручка подачи.

    Инструмент работает по принципу прокатного механизма, как и львиная доля других самодельных конструкций. Все детали выполнены из металла, включая опорные и упорные ролики. При этом часть комплектующих (те же ролики) можно сделать и из других материалов. Например, есть самодельные конструкции с роликами из дерева.

    Материал рабочих органов является показателем, определяющим, с какими трубами (по толщине стенки и твердости металла) может работать трубогиб.

    Конструкция №2 — Мощное механизированное устройство

    Ряд самодельных конструкций не ограничивается только ручным инструментом. Ремесленники создают изделия, достойные сравнения с промышленным оборудованием. Детали для таких систем легко найти среди хлама технических предприятий или купить задешево на рынке.

    Мощный механизированный трубогиб своими руками. В качестве комплектующих брались детали от технических машин различного назначения. Машина работает от электричества

    Трубогибы усиленные профильных труб оснащены электроприводом. На таких «станках» без труда гнутся профили разного сечения, имеющие толщину стенок в несколько миллиметров.

    На картинке выше пример схемы мощного трубогиба, конструкция которого содержит:

    • рама сваренная из швеллеров;
    • два металлических прокатных ролика;
    • шестерня трехступенчатая;
    • металлическая цепь;
    • редуктор и электродвигатель с механизмом ременной передачи.

    Ролики качения установлены на опорных подшипниковых узлах. Они получают крутящий момент через металлические шестерни, соединенные металлической цепью.

    Цепной привод получает основной крутящий момент от редуктора, который, в свою очередь, приводится во вращение валом двигателя. Валы электродвигателя и редуктора через шкивы объединены ремнем.

    Процесс гибки толстостенной профильной трубы на промышленном станке. В качестве привода используется электродвигатель. Радиус изгиба регулируется вручную винтом

    Редуктор в схеме машины играет значительную роль — высокий крутящий момент вала двигателя сводится к малому крутящему моменту, передаваемому на шестерни опорных роликов. Поэтому нет необходимости устанавливать на устройство двигатель с малыми оборотами. Здесь подойдет электродвигатель со стандартной конфигурацией 960-1500 об/мин.

    Все детали конструкции смонтированы на металлическом каркасе из швеллерных обрезков. Крепление деталей к раме осуществляется простым способом – болтами или сваркой. Для установки такой машины всегда найдется место на дачном участке, во дворе частного дома, в гараже для личного транспорта.

    Конструкция №3 – гидравлический трубогиб

    Электроприводная установка – это действительно мощная машина. Но еще более мощной является конструкция, оснащенная автомобильным домкратом.

    Схема отличается непревзойденной простотой. Но в то же время характеристики устройства впечатляют. С помощью этого станка гнутся профильные трубы, которые не всегда удается согнуть даже электрическому трубогибу.

    Удачный пример гидравлического трубогиба для обработки профильной трубы. Здесь в качестве силовой гидравлики используется обычный автомобильный домкрат

    Пошаговый инструктаж по сборке гидроконструкции самодельного трубогиба для профильных труб начинается с подбора деталей.

    Слесарю потребуется:

    • три секции широкого швеллера;
    • три секции узкого канала;
    • замок-петля;
    • три ролика на подшипниковых узлах;
    • рукоятка подачи с закрепительной втулкой;
    • автомобильный домкрат.

    На швеллерах все детали скреплены болтами. Два верхних канала соединены друг с другом через петлевой замок. При этом один из швеллеров жестко закреплен на основании, а второй оставлен в «свободном» состоянии и поднимается или опускается в горизонтальной плоскости штоком домкрата.

    Ось опорного ролика, выходящая с одной стороны подшипникового узла, соединена с рукояткой подачи через металлическую втулку. Соединение фиксируется шпилькой.

    Схема приспособления для гибки профильных труб с использованием автомобильного домкрата. 1,2,3 — металлический швеллер; 4 — упорный и опорный катки; 5 — соединительная петля; 6 — автомобильный домкрат

    Принцип работы конструкции с домкратом несколько отличается от рассмотренных выше вариантов схемой регулировки радиуса изгиба.

    Если в предыдущих установках для регулировки использовался шпиндель, который перемещает опорный ролик по вертикальной оси, то здесь шпиндель приводится в действие «плавающим» каналом, который перемещается домкратной тягой. Такая система требует даже меньше ресурсов для сборки, чем конструкция с электроприводом.

    Следующая фотоподборка ознакомит вас с процессом сборки простого листогиба с домкратом:

    Фотогалерея

    Фото

    Перед сборкой листогибочного станка необходимо подготовить участок швеллера, который будет служить как его основа. Желательно зачистить его шлифовальной машинкой с металлической щеткой, а затем покрыть краской, защищающей от ржавчины. На зачищенной поверхности отмечаем

    Для установки боковых валков привариваем две пары стоек из профильной трубы. Пара нужна на случай изгиба с разными радиусами. Сами валки изготавливаем из стального круга диаметром 40 мм, оснащаем их подшипниками

    Для возможности изменения положения бокового валка по высоте с помощью домкрата вырезаем одну из частей станины болгаркой и привариваем петлю через разрез

    Проверяем насколько свободно движется подвижная часть станины. Смотрим, не смещено ли его положение относительно оси. При необходимости исправьте или переделайте

    Для установки центрального валка привариваем две высокие стойки. Валок изготовлен из стального круга, подшипники поставляем как и боковые валки

    Центральный валок размещаем с учетом того, что с лицевой стороны к нему будет прикреплена рукоятка рычага, необходимая для совершения вращательных движений

    С «нерабочей» стороны закрепляем упором центральный валок, чтобы при вращении он не смещался по поперечной оси, т. е. чтобы он не вылетал из стойки

    К центральному ролику с рабочей стороны привариваем металлическую ручку, которая будет приводить установку в движение

    Шаг 1: Подготовка основания для сборки трубогиба

    Шаг 2: Установка боковых роликов

    Шаг 3 : устройство подвижной части станины

    Этап 4: Проверка перемещения подвижной части основания

    Этап 5: Приварка подставки для основного валка

    Этап 6: Установка центрального валка на стойки

    Шаг 7: Фиксация центрального ролика

    Этап 8: Присоединение ручки для вращения рулона

    Самодельный трубогиб используется при выполнении различных работ в дачном хозяйстве. Чаще всего его используют для изготовления арок, из которых собирается теплица.

    Владелец самодельного трубогиба легко изготовит все конструктивные части теплицы за один день:

    Фотогалерея

    Фото

    С помощью описанного выше трубогиба можно согнуть профиль от 10 до 40 мм. Выбрав подходящий материал, загибаем арки, количество которых должно быть кратно 80-85 см

    Переднюю арку собираем таким образом, чтобы предусмотреть место для установки двери и вентиляционного устройства. Сварка деталей

    Прикрепляем поликарбонат к передним аркам перед монтажом, разрезая по факту на стройплощадке. Перед креплением прозрачного кожуха сверлим отверстия под шурупы в арках

    После сборки каркаса и торцевых арок с обшивкой и обычных арок прикрепляем поликарбонат к гнутому профилю

    Этап 1: Гибка труб для изготовления арок

    Этап 2: Сборка передней и задней арки

    Этап 3: Крепление поликарбоната к торцевым аркам

    Этап 4: Крепление поликарбоната к установленным аркам

    Инструкция по трубогибу

    Технология не требует специальных навыков. Но в зависимости от типа используемого гибочного станка процедура складывания может сопровождаться определенными нюансами.

    Для понимания разберем пример работы с ручным трубогибом, оснащенным винтом регулировки радиуса изгиба:

    1. Профильная труба нарезается до нужного размера.
    2. Ролик упорный трубогиба устанавливается в исходное положение.
    3. Профиль размещается в пространстве между роликами (упор на верхней части трубы, поддерживающий нижнюю часть трубы).
    4. Регулировочным винтом упорный ролик с некоторым усилием прижимается к трубе.
    5. С помощью рукоятки подачи профильная труба перемещается вперед и назад с коротким ходом.

    Короткий ход трубы и зажим с регулировочным винтом выполняются до получения необходимого радиуса изгиба.

    Начинающему слесарю перед началом работы с трубогибом желательно пройти специальный инструктаж. Прибор прост в использовании, но все же требует понимания процесса.

    Аналогичный инструктаж применим и для трубогибов профильных труб, конструкция которых выполнена на базе электропривода или гидравлики. Но в этом случае требуется некоторый практический опыт управления отмеченными накопителями.

    Полезные советы для «первопроходцев»

    Тем, кто впервые столкнулся с гибкими профилями, рекомендуется рассмотреть некоторые особенности технологии обработки данного вида труб. Например, опытные мастера никогда не жертвуют качеством гибки ради экономии времени.

    Разумнее сделать несколько слабых нажатий регулировочным винтом и несколько проходов по роликам, чем делать все сразу. Такой подход полностью исключает деформацию профильной трубы и значительно снижает нагрузку на приводы (или на мышцы мастера).

    Изготовлен шаблон для необходимого радиуса изгиба трубы. Аналогичные выкройки изготавливаются для профильных труб.

    Рекомендуется работать с роликами в конфигурации, соответствующей профилю трубы. Так, если есть соответствие между величиной ширины ролика и величиной поперечного сечения профиля, изгиб будет точным и аккуратным. Кроме того, мастеру не придется периодически корректировать движение трубы от центра опорного ролика к его крайней границе.

    Перед началом операции гибки профильной трубы желательно изготовить шаблон под заданный радиус изгиба. Если шаблон по каким-либо причинам сделать не удается, можно ограничиться расчетом расстояния, полученного между двумя контрольными точками после сгиба трубы. Зная расчетные показатели, заготовку можно согнуть трубогибом без периодических контрольных замеров, сократив тем самым время работы.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
