Как построить грубку своими руками видео: Печь своими руками.Как сделать печку для дачи. — YouTube

Содержание

Как сделать печь со встроенным котлом своими руками

Такие печи целесообразно ставить в больших банях, имеющих отдельную душевую, комнату отдыха, раздевалку и т. д. Они позволят во время топки парной создать комфортную температуру в остальных помещениях. Решать вопросы с выбором типа котла и его линейными размерами нужно еще во время проектирования печи, при этом следует учитывать все особенности ее эксплуатации и конструктивные изменения. Сделать точный расчет тепловой мощности самодельного котла практически невозможно, слишком много существует индивидуальных факторов.

Как сделать печь со встроенным котлом

Содержание материала

  • 1 Краткий обзор вариантов печей с встроенным котлом
  • 2 Виды теплообменников, их преимущества и недостатки
  • 3 Плоские теплообменники
    • 3.1 Преимущества
    • 3.2 Недостатки
  • 4 Трубчатые теплообменники
    • 4.1 Видео – Котел для твердого топлива
    • 4.2 Цены на разные виды теплообменников
  • 5 Использование в качестве котлов старых чугунных радиаторов
  • 6 Как вмуровывать радиатор в печь
  • 7 Кладка котла (теплообменника)
    • 7. 1 Цены на шамотный кирпич
    • 7.2 Видео – Отопительная печь
    • 7.3 Видео – Проект кирпичной печи для бани + порядовка
  • 8 Финишные работы и практические советы

Краткий обзор вариантов печей с встроенным котлом

Печи для бани могут быть металлическими и кирпичными, с различным расположением каменки, с наличием котла подогрева воды для мытья. По размерам нет никаких ограничений, конкретные параметры выбираются с учетом размеров помещений, материалов строительства бани и климатической зоны проживания. Рассмотрим конструктивные особенности двух видов печей с отопительными котлами.

  1. Отопительный котел встроен в дымоход. Преимущества – длительное время эксплуатации, относительно низкие температуры нагрева положительно влияют на устойчивость металлических конструкций. Кроме того, такая установка отопительного котла не влияет на скорость обогрева парной, тепло из топки полностью передается на стенки печки, показатели теплоотдачи не изменяются. Недостаток – низкая продуктивность и небольшая площадь контакта отопительного котла с горячими газами не позволяют эффективно обогревать большие помещения.

    Варианты теплообменников для дымоходов

  2. Отопительный котел располагается непосредственно в топке.
    Преимущества – обогреваются большие по площади помещения, отопление функционирует сразу после начала топки печи, появляется возможность использования различных типов теплообменников.
    Недостатки – прямой контакт с огнем металлических элементов теплообменника негативно влияет на показатели их физической прочности. Стенки теплообменника имеют относительно низкую температуру, это способствует появлению конденсата влаги, а к влажным поверхностям прилипает большое количество сажи. Налет сажи толщиной в один миллиметр понижает коэффициент полезного действия теплообменника приблизительно на 10%. Приходится его часто чистить или мириться с недостаточным нагревом воды в котле. Еще один недостаток – возрастают габариты топки и как следствие, общие размеры печки. Не в каждой бане есть возможность устанавливать большие печки.

    Стальной теплообменник в печи

    Установка теплообменника в топку. Фото

Несколько слов следует сказать о типах теплообменников, это очень интересный вопрос, ошибки во время выбора инженерной конструкции могут иметь весьма печальные последствия.

Виды теплообменников, их преимущества и недостатки

Самостоятельно можно изготовить два вида теплообменников: плоские и трубчатые. Для того чтобы было легче принимать взвешенное решение, нужно ознакомиться с их эксплуатационными характеристиками и особенностями.

Трубчатый и плоский теплообменники

Плоские теплообменники

Довольно распространенный вид, часто используются во время строительства печей различного назначения, и не только для бани.

Плоский теплообменник

Плоский теплообменник

Преимущества

Самые простые в изготовлении, поверхности легко очищаются от налипшей сажи, допускается установка как в вертикальном, так и в горизонтальном положении, имеют довольно высокий КПД.

Теплообменник плоский, установлен вертикально

Плоские котлы, в отличие от трубчатых, могут иметь большой объем, что в некоторых случаях позволяет делать забор горячей воды для мытья из системы отопления.

Встраиваемый теплообменник

Устанавливается расширительный бачок с увеличенными линейными размерами, в который постоянно добавляется вода после понижения уровня ниже критического.

Открытый расширительный бак для отопления

Вариант довольно удобный, решает сразу несколько задач. Но есть одно обязательное условие – в бане в зимний период времени температура в бане не должна понижаться до минусовых значений. Если условие не соблюдается, то воду следует заменить морозостойким теплоносителем.

Теплоноситель для систем отопления

Недостатки

На них следует остановиться подробнее, многие строители не уделяют им должного внимания. Главный недостаток – резко снижается теплоотдача стенок печки. Дело в том, что плоские теплообменники изготавливаются в виде буквы П, устанавливаются по периметру топки, кроме дверки. Это значит, что внешние стенки печки имеют низкую температуру, нагрев не превышает +40÷50°. Такие параметры значительно увеличивают время прогрева парной, подготовка по приему водных процедур занимает много времени. Есть еще более странные предложения – для увеличения срока эксплуатации котла делать между ним и топкой футеровку.

Футеровка теплообменника

Не спорим, дополнительный ряд кирпичей защитит теплообменник от негативного воздействия прямого пламени. Только какой ценой? Время начала эффективной работы отопительной системы намного увеличится, а обогрев печкой парной в разы уменьшится. Для того чтобы париться в парной и обогреть комнату отдыха и душевую придется много часов топить печь. На разговоры о том, что котел долго держит тепло, не обращайте внимания, никой выгоды от этого нет. Никто не может отменить законы физики. Раз печь с котлом долго держит тепло, значит, она столь же долго нагревается. Время уходит на прогрев большой массы кирпичей. Кроме того, внешние стенки банной печки остаются холодными. Такой вариант еще можно себе представить во время устройства печи для обогрева жилых помещений, но для бань категорически не рекомендуем его использовать.

[adrotate group=»5″]

Кирпичная печь в бане, сделанная своими руками

В жилых домах печка топится постоянно и увеличение времени нагрева помещений на несколько часов никакой роли не играет. Как, кстати, и время остывания воды в котле.

Практический совет. Если вы планируете в банной печи устанавливать плоский котел по сторонам топки, то продумайте, за счет чего удастся ускорить прогрев парной. Есть несколько вариантов, Можно значительно увеличить каменку, расположить ее непосредственно над топкой. Другой вариант – использовать дымоход для обогрева помещений. Делать его только металлическим, немного увеличить длину за счет различных колен и т. д. Сразу заметим, что перечисленные варианты, кроме положительных сторон, имеют и отрицательные. Нужно на месте самостоятельно сориентироваться и принимать взвешенные решения.

Трубчатые теплообменники

Трубчатые теплообменники (устанавливаются непосредственно в топку)

Наиболее удачное решение, могут быть различных размеров и форм, от довольно простых до сложных.

Простой регистр

Такие регистры изготавливаются с различными размерами, могут устанавливаться как с одной стороны топки, так и с двух или трех. Теплообменники легко обслуживаются, при возникновении аварийных ситуаций их можно вынуть из печи без разборки кирпичной кладки. Практики не советуют гнаться за слишком сложными конструкциями теплообменников, такие стремления часто приносят результат, обратный ожидаемому.

Трубчатый теплообменник «паук»

Очень важно. Для изготовления теплообменников применяйте только бесшовные трубы. Отличить их от шовных довольно просто – у них нет продольной линии сварки. Шовные трубы при нагреве могут давать трещины, как следствие – полная замена теплообменника с обязательной разборкой печи.

Почему мы рекомендуем ставить в печь трубные теплообменники? По двум равнозначно важным причинам.

Первая. Длина окружности трубы C = π×d.

Формула длины окружности

Труба стальная ГОСТ 12132-66 50 мм

К примеру, труба диаметром 50 мм в развернутом состоянии имеет длину окружности 3,14×50= 157 мм. Занимает всего 50 мм по длине места в топке, а обогревается в три раза больше поверхности. Для того чтобы эффективность плоского теплообменника была такой же, как и у трубчатого, его размеры должны быть в три раза больше. С этим все понятно, но не все однозначно. Трубы нельзя крепить вплотную друг к другу, а зазор между ними уменьшает эффективную площадь теплообмена, это существенно нивелирует преимущество. Но даже при таком устройстве трубчатые теплообменники эффективнее плоских.

Пример трубчатого теплообменника в печи

Вторая. Об этой причине никто не вспоминает, а она имеет большое значение. За счет наличия зазоров между трубами теплообменника появляется возможность не только очищать трубы от сажи, хотя и это очень важно. Есть еще один плюс – открытый огонь через зазоры напрямую нагревает стенки печки, парная быстро прогревается. Плоские теплообменники полностью изолируют стенки печки от огня со всеми негативными последствиями.

Имеющиеся зазоры позволяют печи быстрее прогреваться

Надеемся, что мы убеди вас делать трубные теплообменники, пусть они и намного сложнее в изготовлении. Не имеете достаточного опыта сделать его самостоятельно – обратитесь за помощью к квалифицированному сварщику, а сами займетесь установкой готового изделия в топку. Можете быть уверенными, что некоторое удорожание выполнения работ окупится в полной мере за счет надежности и эффективности функционирования котла.

Если у вас нет опыта, доверьте сварку профессионалу

Видео – Котел для твердого топлива

Цены на разные виды теплообменников

теплообменник



Использование в качестве котлов старых чугунных радиаторов

Есть и такие советы. Отдельные секции радиаторов собираются в батареи, количество секций ничем не ограничивается. Батареи вмуровываются в топку и отопление помещений бани решено. Все красиво и на первый взгляд вполне убедительно.

Использование в качестве котлов старых чугунных радиаторов

Что по этому поводу говорят профессионалы?

  1. Во-первых, чугунные радиаторы имеют очень большой вес, это значительное увеличение нагрузки на небольшие банные печки.

    Чугунный радиатор очень тяжелый

    Некоторые из них строятся на половых балках перекрытия, увеличивать вес конструкции невозможно. Нужно делать бетонный фундамент, а это обходится дорого.

  2. Во-вторых, такие радиаторы можно устанавливать только в каменных печках, а трубчатые или плоские теплообменники универсального применения, могут монтироваться как в кирпичных, так и в металлических печках.

    Схема печи с чугунным радиатором в качестве теплообменника

    Схема подключения теплообменника

  3. В-третьих, чугун крайне негативно реагирует на открытое пламя, устанавливать в топке котлы из чугунных радиаторов инженерами не рекомендуется. Где тогда их устанавливать, в дымоходе? Большой вопрос.
  4. В-четвертых. Чугунные радиаторы имеют много различных ребер для увеличения площади теплообмена, поверхность неровная и т. д. Такие особенности конструкции способствуют ускоренному отложению на них сажи, ее наличие становится причиной резкого понижения эффективности функционирования. Кроме того, очистить поверхности радиаторов не просто трудно, а невозможно.

    На чугунных радиаторах быстро откладывается сажа

Практический совет. Если у вас после ремонта старой отопительной системы остались чугунные батареи, то сдайте их в пункт приема металлолома, а на вырученные деньги купите металлические трубы, не пытайтесь экономить себе в убыток.

[adrotate group=»5″]

Чугунный радиатор

Как вмуровывать радиатор в печь

Мы постараемся дать пошаговую инструкцию кладки печи, подробную универсальную порядовку рассказать невозможно, слишком много существует вариантов как по размерам и типам теплообменников, так и по характеристикам печей. Но зная общие принципы, этапы и особенности можно будет делать печи по индивидуальным чертежам. Исходные данные. Печь кирпичная с верхним расположением каменки, котел плоский или трубчатый с размещением в топке, фундамент бетонный армированный, дымоход кирпичный или совмещенный с трубчатым.

Основание для печи

Шаг 1. Изготовьте котел (теплообменник) понравившегося типа, габариты согласовывайте с размерами печки и топки. Занесите в помещение кирпичи, дверки поддувала и топки, шибер, элементы каменки. Приготовьте раствор для кладки. Для кладки можно использовать только глину с песком или добавлять еще немного цемента для прочности. Оба варианта почти равнозначны, но мы советуем второй – уменьшаются риски вымывания раствора в швах печи из-за попадания воды.

Теплообменник чугунный – фото

Шаг 2. Проверьте горизонтальность фундамента, при необходимости выровняйте его. Разброс по горизонтали менее одного сантиметра – не обращайте внимания, такие погрешности без проблем ликвидируются во время кладки кирпичей за счет разности толщины раствора.

Схема кладки печи и установки теплообменника в ней

Шаг 3. Без раствора выложите кирпичами основание печи, еще раз проверьте правильность сделанных расчетов. На порядовке основания уже можно приблизительно разметить количество кирпичей для топки, толщину стен, конкретное место расположения котла.

Пример кладки первых рядов

Шаг 4. Кладите первый ряд на раствор, он будет сплошным. Второй ряд уже должен учитывать расположение и размеры поддувала.

Практический совет. Есть варианты современных печей, способных длительное время поддерживать горение дров. В таких конструкциях зольник с колосниками в большинстве случаев не делается, интенсивность сгорания топлива регулируется количеством подаваемого воздуха через специальные продухи. Мы не советуем для бани использовать этот вариант. Длительное горение топлива не увеличивает его теплоотдачу, а растягивает ее во времени. Печь будет длительное время теплой, но горячей никогда. А парную нужно максимально быстро прогревать до высокой температуры.

Шаг 5. Для высоты зольника достаточно три ряда кирпичей, конкретные размеры нужно согласовывать с размерами дверцы. Под колосник следует выбирать боковины кирпичей, делайте это болгаркой с алмазным диском. Последний ряд под колосники лучше класть из огнеупорного кирпича. Всю внутреннюю поверхность топки и несколько первых рядов дымохода делайте из огнеупорного материала. Если нет возможности – не расстраивайтесь. Практика показывает, что печи из обыкновенного кирпича не рассыпаются 5÷8 лет. И это при ежедневной топке. О сколько раз в год будет топиться печь в бане? Прибавьте к этому защиту стенок топки котлом, выполните простейшие арифметические расчеты, полученный результат успокоит вас.

Начало кладки печи – выложена часть топливника и установлен колосник

Первые ряды печки сделаны, пора приступать к укладке котла (теплообменника). Это уже более сложный процесс, требует повышенной внимательности.

Кладка котла (теплообменника)

Топка печки должна вмещать котел и по объему позволять делать одновременно несколько закладок дров.

Шаг 1. Поставьте бак на верхний ряд кирпичей. Отрегулируйте его положение с таким расчетом, чтобы пришлось подрезать минимальное количество кирпичей. Если вы сделали теплообменник плоским в виде буквы П, то постарайтесь его разместить в максимальной близости к внешним стенкам. Одновременно посмотрите на положение входных/выходных патрубков, их длина должна быть примерно на 5÷10 см больше толщины топки. Не делайте плоский теплообменник с верхней нагревающейся поверхностью, это намного усложнит процесс нагрева каменки до высоких температур. Ее придется делать в дымоходе, а достичь большой температуры нагрева в этом месте довольно трудно. Кроме того, ограничивается объем камней, что непременно уменьшит скорость нагрева парной и длительность поддержания необходимой температуры.

Внутри шамотного ядра установлен теплообменник

Шаг 2. Начинайте обкладывать котел кирпичами. Для плоского котла можно использовать обыкновенные красные кирпичи, температура нагрева стен будет минимальной. Для трубчатых теплообменников лучше использовать по периметру топки огнеупорный материал. Мы уже упоминали одно из важных преимуществ котлов такого типа – внешние поверхности печки могут сильно нагреваться. Это значит, что боковины топки следует защищать от теплового разрушения.

Шаг 3. Через два ряда начинайте оставлять отверстие под дверку топки, размеры стандартные или отрегулируйте самостоятельно. Переднюю стенку топки следует делать также и шамотного кирпича.

[adrotate group=»5″]

Шаг 4. Если печка большая, то делайте каналы для очистки и закрывайте их дверцами, для небольших конструкций это необязательно. Периодическую очистку можно без проблем сделать через монтажное место установки каменки. Убираются камни, вынимается металлическая плита, на которой они лежали, и открывается доступ для полного удаления из печки сажи.

Шаг 5. Кладите ряды кирпичей по высоте котла, постоянно проверяйте уровнем их положение. Если вы правильно делаете перевязку и соблюдаете пространственное положение кирпичей, то швы между ними будут постоянно одинаковыми по толщине. На уровне дверки топки нужно положить металлическую полоску для закрытия кирпичами ее верхней части.

Шаг 6. Начинайте подготовку к установке каменки. Располагаться каменка может на толстом (примерно 4÷5 мм) стальном листе, размеры должны отвечать размерам топки с установленным в ней теплообменником. Если трудно достать такой металл, то можно приобрести в магазине варочную чугунную плиту с комплектом колец для закрытия отверстий.

Важно. Размеры варочных плит стандартные, не всегда соответствуют размерам сделанного вами котла. Если плита немного больше, то нет проблем, сделайте в кирпичах углубления по толщине металла и ставьте плиту. Если она меньше, то нужно суживать просвет над топкой. Делать это следует за несколько рядов, конкретное количество зависит от величины плиты и топки.

Кирпичи не должны выступать более одной трети длины, только в таком положении их можно надежно зафиксировать следующим рядами. Не получается так? Тогда используйте металлические пластины или прутки, вмуровывайте их в шов и кладите на них часть выступающих кирпичей. Во время кладки боковых поверхностей топки делайте отверстия под трубы теплообменника.

Перекрытие

Шаг 7. Начинайте класть дымоход. Место его расположения должно определяться перед началом кладки печи. Размеры внутреннего прохода обязаны обеспечивать постоянную и достаточную тягу.

Труба и ее части

Порядовка выдры и распушки дымовой трубы сечением 270х140 мм

Выбор длины дымовой трубы

Важно. Обращайте внимание, чтобы дымоход не располагался под балками потолочного перекрытия или стропилами. Это большая ошибка, для ее исправления придется потерять много времени.

В дымоходе следует обязательно поставить шибер. При желании можно не делать весь дымоход из кирпича, а после шибера установить металлическую трубу.

Цены на шамотный кирпич

шамотный кирпич




Видео – Отопительная печь

Видео – Проект кирпичной печи для бани + порядовка

Финишные работы и практические советы

Осталось сделать каменку. Для этого нужно изготовить небольшое ограждение из металлической проволоки по периметру стального листа или варочной плиты. Высота ограждения примерно 25÷30 см. Чем больше будет камней, тем дольше в парной будет поддерживаться оптимальная температура.

Каменка – фото

Настоятельно советуем подбирать металлический лист или варочную плиту с размерами, превышающими котел. Это позволит в случае необходимости вынимать его из печки без снятия кирпичей.

Чтобы во время демонтажа не мешали патрубки входа/выхода теплоносителя, сделайте на торцах резьбовые соединения. Приварите к выходам теплообменника гайки соответствующего диметра и газовым ключом закручивайте патрубки. Для герметизации желательно применять алюминиевые или бронзовые шайбы. Если их нет, то можете пользоваться любыми другими уплотнителями. Соединение патрубков с теплообменником выполняется в недоступном для огня месте, температура нагрева резьбового соединения не будет превышать +60÷70°С.

Способ нарезки резьбы плашками

Схема подключения патрубков к теплообменнику

Баня используется периодически, в зимнее время вода в системе отопления может замерзать. Чтобы исключить разрывы системы отопления применяйте в качестве теплоносителя антифриз. Категорически запрещается заменять его соляркой.

Отопление бани такими котлами не может быть естественным за счет разности температуры, в обязательном порядке нужно устанавливать циркуляционный насос. К выбору насоса следует подходить очень внимательно. Нужно смотреть не только на его технические характеристики, но и на возможность работать с антифризом. Дело в том, что не все резиновые сальники могут работать с таким жидкостями, требуется специальная маслоустойчивая резина. Поинтересуйтесь этим вопросом у реализаторов.

схема, порядовка с фото и видео и прочее

Печи, созданные по проектам Игоря Кузнецова, в настоящее время являются одними из самых эффективных среди всех существующих конструкций. Вот уже полста лет такими печами пользуется огромное количество людей не только в нашей стране, но и за её пределами. Построить своими руками такую печь в своём доме или на даче можно, если придерживаться рекомендуемой схемы кладки определённой модели.

Содержание

  • 1 Что такое колпаковая печь Кузнецова и где она используется: достоинства и недостатки

  • 2 Конструкция и её отличительные черты

    • 2.1 Особенности конструкции колпаковых печей

  • 3 Расчёт основных параметров

  • 4 Необходимые материалы и инструменты

  • 5 Подготовительные работы перед сборкой печи

    • 5. 1 Полезные советы мастерам перед началом работы

  • 6 Строительство колпаковой печи своими руками

    • 6.1 Пошаговая инструкция по кладке печи Кузнецова своими руками — порядовка (фото)

  • 7 Особенности эксплуатации

    • 7.1 Видео: строим печь Кузнецова своими руками

Что такое колпаковая печь Кузнецова и где она используется: достоинства и недостатки

Кузнецов начал разрабатывать проекты различных видов печей ещё в середине прошлого века. За все время своей работы он создал более 150 вариантов конструкций печей различного предназначения.

Колпаковая печь Кузнецова

Самые популярные проекты печей:

На самом деле разновидностей печей Кузнецова намного больше, так как существует возможность строительства смешанных видов.

Основным показателем работы печи является повышение КПД (коэффициента полезного действия). Именно к этому и стремился Игорь Кузнецов, создавая колпаковые печи. В зависимости от своего предназначения мастер оснащал их улучшенными функциями и возможностями. Одни печи получили повышенную степень теплосбережения, другие новую усовершенствованную топку, а третьим обеспечили длительный срок службы.

Благодаря грамотной разработке проектов колпаковых печей, раскалённый воздух задерживается в них намного дольше, чем в обычных конструкциях, а охлаждённый быстро уходит в трубу дымохода по специальному углублению. Такое название они получили за счёт того, что внутри печи создаётся своего рода «колпак», который соединяет две части конструкции — нижнюю часть и топку. Также он разделяет газы на горячие и холодные.

Хлебная колпаковая печь Кузнецова

КПД колпаковых печей достигает 95%, в то время как обычные печи имеют только от 25 до 40% эффективности. Благодаря «свободному перемещению газов», которое обеспечивается за счёт внедрения системы Кузнецова, снижается образование сажи и увеличивается плавный нагрев печи. Такая печь на 4 кВт сможет быстро обогреть дом, площадью около 100 квадратных метров.

При необходимости конструкция колпаковой печи позволяет установить в доме водонагревательный контур. А так как тяга по каналам распространяется в автоматическом режиме, то риск угара практически нулевой. Поэтому вьюшку можно не закрывать.

Преимущества колпаковых печей

  • Равномерное прогревание печи и теплоотдача.
  • Оснащается большим количеством мест, где можно установить металлический нагревательный элемент.
  • Горят без сажи и дымообразования.
  • Редко нуждаются в чистке (раз в несколько лет).
  • Имеют низкий уровень теплопотери.
  • Высокая степень экономичности.
  • Устойчивость к появлению трещин.
  • Возможность совершенствования дизайна.
  • Имеют максимальную температуру сгорания топлива.
  • Возможность топки различными видами твёрдого топлива.
  • Сильная тяга даже при дымоходе небольшого размера.

Такие печи практически полностью лишены недостатков, кроме, естественно, сложностей при их возведении и расходов на приобретение материалов.

Конструкция и её отличительные черты

Принцип устройства колпаковых печей достаточно простой и заключается в том, что нижний ярус конструкции и очаг совмещаются в общее пространство. Его и называют колпаком, внутри которого осуществляется циркуляция раскалённых газов.

Самые лёгкие раскалённые газы, которые образуются при сгорании топлива, поднимаются кверху колпака. Там они будут находиться до тех пор, пока всё их тепло не перейдёт кирпичным стенкам кладки.

Стандартная конструкция колпаковой печи

При остывании они становятся тяжёлыми и опускаются вниз. На их место «приходят» следующие горячие газы, и такой круговорот происходит до тех пор, пока в очаге горит топливо. Таким образом, горячий воздух всегда находится под своеобразным колпаком, пока кирпич не заберёт на себя всё тепло. Он не сможет выйти пока полностью не остынет и не станет тяжёлым, чтобы опуститься вниз.

Особенности конструкции колпаковых печей

Для того чтобы понять как действует такая печь, мы можем рассмотреть вариант со стеклянной ёмкостью, когда в ней горячий дым не может никуда выйти и постепенно опускается вниз при охлаждении.

Но необходимо знать, что остывший газ, который снижается книзу, не холодный в прямом смысле этого слова. Он имеет температуру более 200°С, а температура горения твёрдого топлива около 800°С, поэтому и воздух, поднимающийся вверх, будет такой же горячий. Остывая, газ опускается к выпускным каналам, которые расположены внизу печной кладки. А затем он поступает в следующий колпак, находящийся над первым. И если для этого колпака газ был достаточно холодными, то для верхнего он будет раскалённым и поэтому опять поднимется в самый верх. Там они также нагреют материал стенок печи. После остывания опустятся вниз, как и в первом случае, но уже с температурой около 130°С.

Вот и весь процесс работы печи, но, как и у каждого эффективного устройства, здесь присутствует небольшой нюанс, который называется «сухой щелью». Она представляет собой проём, расположенный вертикально в печи шириной около 2–3 сантиметров, который совмещает топку с нижним колпаком от самого пола до конечной точки камеры. Благодаря сухой щели тяжёлый холодный воздух напрямую может выйти в трубу, не перемешиваясь с поднимающимся горячим газом и не уменьшая эффективности сгорания твёрдого топлива.

Сухой шов в кладке колпаковой печи

Банная печь имеет такой же принцип работы, как и отопительная, но по своей конструкции немного отличается.

  • Нижний колпак оснащён специальным металлическим противнем с камнями.
  • Есть доступ для поступления воды и специальные отверстия для выхода раскалённого пара.
  • Печь имеет более толстые наружные стенки, которые дают возможность камням максимально нагреваться, а само помещение не перегревается.
  • Колпак имеет контур для нагрева воды в моечной комнате.

Камни подогреваются двумя методами:

  • Непосредственно от раскалённых газов.
  • В стальном закрытом поддоне.

Так как камни располагаются вверху первого колпака и поэтому они прогреваются до максимальной температуры. Это происходит за счёт того, что раскалённый воздух «обволакивает» камни со всех сторон одновременно.

Для такой печи лучше всего приобретать округлые обтекаемые камни. Такая форма будет отлично справляться с нагревом воздуха.

При возможности к камням можно добавить 1/3 часть чугунных чушек.

Расчёт основных параметров

Для того чтобы правильно построить печь Кузнецова необходимо точно соблюдать разработанную специалистами схему. Мастера, которые имеют большой опыт работы в строительстве таких печей, рекомендуют перед тем, как начать капитальную кладку потренироваться положить её «насухо», если вы делаете это в первый раз.

Если печь будет возводиться на стадии строительства самого дома, то необходимо составлять проект таким образом, чтобы она смогла отапливать сразу несколько помещений.

Фундамент для печи должен быть качественным и иметь обязательно гидроизоляционный слой. Также необходимо учесть, что фундамент дома не должен переходить в основу для печи. Эта конструкция должна иметь собственный фундамент, дающий свою усадку.

Бетонное основание должно быть больше размеров печи примерно на 10 сантиметров со всех сторон. Степень его заглубления будет зависеть от высоты конструкции и грунтового состава, где будет строиться печь. Обычно глубина котлована составляет от 40 до 60 сантиметров. На дно укладывается подушка из песка для гидроизоляции и слой щебня для упрочения постройки. Для формирования боковых стенок устанавливают опалубку из досок.

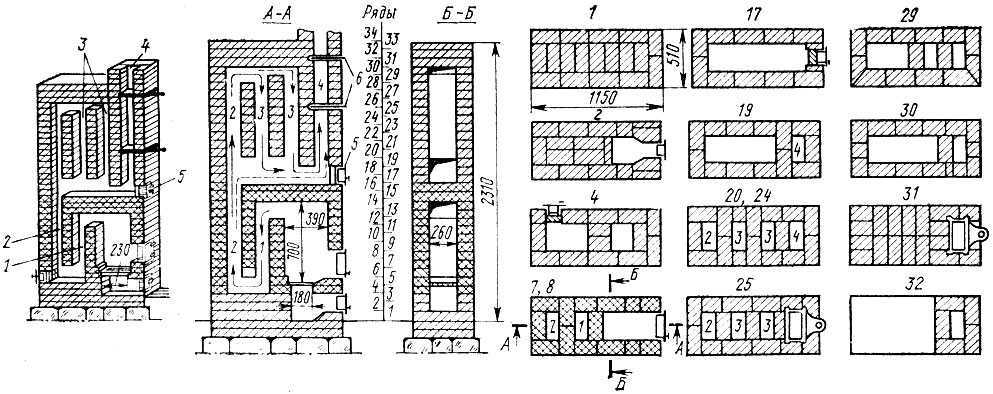

Схема порядовки колпаковой печи ОВИК-9

Глубина топки 450х470 мм с сухим швом для расширения кирпича в 2–3 см. Если топочная необходима больших размеров 510х530 мм, то задняя стенка выкладывается не в ½ кирпича, как показано в порядовке, а в ¼ кирпича.

Необходимые материалы и инструменты

Для строительства печи нам понадобится достаточно большое количество материалов и инструментов. Данный список не учитывает устройство фундамента и дымохода.

Инструменты

  • Кельма.
  • Отвес и строительный уровень.
  • Ёмкость для замеса раствора.
  • Шпатели.
  • Уголок строительный.
  • Перфоратор.
  • Болгарка.
  • Насадка миксер.

Подготовительные работы перед сборкой печи

Перед тем как начать возводить печь необходимо подробно изучить план помещения, где будет стоять печь. Так как она весит достаточно много, фундамент должен быть хорошо укреплён.

Следующая информация поможет правильно и качественно построить печь, чтобы избежать проблем при её дальнейшей эксплуатации.

  • Колпак и очаг должны совмещаться сухим швом — размер 2–3 сантиметра. Он необходим для правильного перемещения потоков воздуха. Насыщенные парами воды тяжёлые газы будут перемещаться в очаге, и создавать определённую вибрацию, повышая качество сгорания дров.
  • Нельзя объединять топочную с колпаком, так как дрова должны сгорать в определённом объёме. Только так сможет создаваться максимально высокая температура.
  • Над топочной камерой должен быть устроен катализатор из огнеупорных кирпичей в виде решётки. Здесь они раскаляются до максимума и дожигают то, что сгорело в очаге.

Если печь будет строиться в деревянном доме, то очень важно оградить стены от сильного перегревания. Для этого на стыках стен и самой печи рекомендуют установить прокладки из огнеупорного материала.

Также на стыках печи зазоры, которые будут заполнены огнеупорным материалом, нужны для свободного хода расширения кладки во время её нагревания. Иначе раствор на швах будет давать трещины, и печь будет деформироваться.

Полезные советы мастерам перед началом работы

  • Огнеупорная защита внутри печи должна располагаться таким образом, как — будто она зависла в воздухе. То есть она не должна соприкасаться со стенками печи.
  • Внутреннюю кладку необходимо устанавливать на ребро. Внешняя кладка делается на усмотрение мастера.
  • Проволока нужна для усиления кирпичной связки. Поэтому через каждые 2–3 ряда необходимо её прокладывать, чтобы печь была более прочной и устойчивой.
  • После полного высыхания раствора стенки печи надо обработать специальным огнеупорным веществом.
  • Пробная растопка должна осуществляться с минимальной возможной температуры, с поэтапным прибавлением жара.

Строительство колпаковой печи своими руками

Возведение печи мы будем начинать с фундамента, так как именно он является её основой и одним из главных элементов обеспечения прочностных характеристик конструкции.

  1. Выкапываем прямоугольную яму, глубиной около 1 метра (размеры: ширина 1 м, длина 1,5 метра).
  2. На дно насыпаем песок слоем около 15 см и оставляем на несколько дней для усадки.
  3. Делаем опалубку из досок или других ненужных деревянных изделий.
  4. Кладём нетолстый металлический прут для армирования бетона.
  5. Медленно заливаем бетон, периодически удаляя из него пузырьки воздуха с помощью обычной лопаты или небольшого бетонного вибратора. В результате у нас должна получиться ровная гладкая плита. Фундамент на 2 кирпича не должен доходить до уровня пола.

    Устройство фундамента для печи

Оставляем бетон застывать на несколько недель, так как чем дольше выстаивается фундамент, тем он будет прочнее и надёжнее.

Пошаговая инструкция по кладке печи Кузнецова своими руками — порядовка (фото)

  1. Выкладываем первый ряд кирпича. Он должен быть идеально ровным, так как является прочной основой для будущей порядовки. Толщину швов делаем около 5 мм. Проверяем правильность углов. На эту кладку у нас уйдёт 20 кирпичей.

    Выкладываем первый ряд кирпича для печи

  2. Начинаем создавать камеру поддувала и нижний колпак. Для того чтобы можно было очистить его основание после окончания кладки, мы ставим две половинки кирпича, выступающие из основного ряда, и не садим их на раствор. Устанавливаем дверцу поддувала и временно подпираем кирпичами.

    Кладём второй ряд печи

  3. Кладём 3 ряд по чертежу. В период кладки плотно закрепляем дверцу поддувала.

    Укладка третьего ряда

  4. Выкладываем частично 4 ряд из шамотного кирпича. Из него создаём боковые стенки топочной и торцевую стенку. Дверцу поддувала перекрываем 2 обычными кирпичами, немного выпускаем их над ней и стёсываем наискось. Также с торца поддувала кладём 2 обтёсанных кирпича. Между двумя видами кирпичей мы оставляем пятимиллиметровый зазор. Для этого мы кладём между ними простой пятимиллиметровый гофрокартон. В будущем он просто выгорит и останется необходимое нам тепловое отверстие. Такие щели мы должны будем делать и в других рядах, где будут стыковаться два вида кирпичей.
  5. Продолжаем кладку 4 ряда. После того как мы укладываем кирпичи сбоку над дверцей поддувала, перекрываем середину двери огнеупорным и обычным кирпичом, обтёсанным с обеих сторон сбоку. Нам надо будет взять 1 обычный и 1 шамотный кирпич.

    Укладка четвёртого ряда

  6. С пятого ряда мы создаём топливную камеру. Срезаем наискось кирпич и кладём переднюю стенку очага. Внутреннее пространство топочной между кладкой должно быть аналогично размеру колосника, чтобы он легко встал в кирпичный прямоугольник и на выступающие на 10 -15 мм кирпичики предыдущего ряда. Между стенками и решёткой делаем пятимиллиметровый зазор. За топкой, где располагается первый колпак, создаём канал в ½ кирпича для соединения двух колпаков. Нам понадобится 12 и ½ красного и 4 огнеупорных кирпича. Здесь же на выпирающие кирпичи предыдущего ряда выкладываем колосник (не закрепляем раствором). Отверстия засыпаем песком.

    Укладываем пятый ряд

  7. На шестом ряду мы устанавливаем дверцу камеры сгорания. Отверстия между кирпичами и дверцей заполняем асбестом.

    Укладка шестого ряда

  8. Кладём следующий ряд. При кладке торцевой стенки топочной с левой стороны делаем зазор в 2–3 см, который и будет служить сухим швом. Используем 12 обычных и 3 огнеупорных кирпича.

    Укладка седьмого ряда

  9. Восьмой ряд кладём по чертежу, используя 12 керамических и 3 огнеупорных кирпича.

    Укладка восьмого ряда

  10. В 9 ряду мы делаем стенки очага, а между ним и колпаком снизу создаём проход, куда будут уходить продукты сгорания. Боковые стенки мы делаем ниже остальной кладки на десять миллиметров. Кирпичи, которые мы кладём над топкой, немного сдвигаем, чтобы перекрыть небольшую часть её обрамления. Перед этим стёсываем кирпичи наискось и так создаём «выемку», в которую будем укладывать основной центральный кирпич. Используем 12 обычных и 2 с половиной огнеупорного кирпича.
  11. Здесь же между фасадными боковыми кирпичами, которые находятся над дверцей камеры, кладём центрирующий кирпич, накрывающий ободок дверцы. Перед этим стёсываем его наискось. Боковую часть камеры слева накрываем полоской из асбеста 10 мм. Она выровняет весь 9 ряд.

    Укладка девятого ряда

  12. На кирпичи десятого ряда, которые накрыты огнеупорным асбестом, на «сухую» кладём обычный кирпич. В кладке, которая обрамляет топочную, делаем маленький десятимиллиметровый вырез, на котором будет лежать варочная панель. Между плитой и кирпичом со всех сторон мы оставляем щель в 5 мм для нагрева металла. Шамотный кирпич, который укладываем спереди и справа топки, стёсываем наискось. Делаем небольшой десятимиллиметровый зазор между плитой и кладкой.
  13. После того как мы выложили 10 ряд, на проёмы в кладке мы помещаем бечёвку из асбеста, которая пропитана смесью глины. Сверху кладём панель. Все отверстия между ней и кирпичами засыпаем песком.

    Укладываем десятый ряд

  14. На 11 ряду мы начинаем создавать стенки камеры для приготовления еды и устанавливать рамку с дверцами. Между стальной рамой и кладкой делаем щель в 5 мм. Для формирования рамы мы обматываем её огнеупорной верёвкой.

    Укладываем одиннадцатый ряд

  15. Выкладываем 12 ряд по чертежу из 11 керамических кирпичей.

    Укладываем двенадцатый ряд

  16. На 13 ряду мы продолжаем формировать камеру и боковые каналы.

    Укладываем 13 ряд

  17. Выкладываем 14 ряд строго по чертежу.

    Укладываем 14 ряд

  18. Кладём 15 ряд в два подхода. Сначала стенки камеры и каналов мы поднимаем на уровень стальной рамы дверцы, а затем создаём для неё перемычку. На этот ряд мы помещаем металлический лист 600х550 мм и делаем в нём вырез для вытяжки. Для прочности мы сверху листа кладём 4 железных уголка и 1 полоску.

    Укладка 15 ряда

  19. На уголки 16 ряда и полоску мы кладём обычный кирпич как указано на чертеже. Оставляем открытыми проёмы каналов. На кирпичах, которые обрамляют ближний канал и для вытяжки перед кладкой мы делаем отверстия для задвижек дымохода. Делаем в кладке щель в 5 мм.
  20. Здесь же на площадке с проёмами мы ставим 2 задвижки.

    Укладываем 16 ряд

  21. На следующем ряду очаг для приготовления еды и задвижки мы перекрываем керамическим кирпичом, чтобы отводные каналы были открытыми.

    Укладываем 17 ряд

  22. Далее мы формируем второй колпак. Для этого без раствора устанавливаем две половинки кирпича, которые поднимаем выше главной кладки. Это необходимо для того чтобы затем можно было почистить основание печного колпака. После окончания кладки мы закрепляем эти кирпичи раствором.

    Кладём 18 ряд

  23. Кладём 19 ряд по чертежу из 12 с половиной красных кирпичей.

    Кладём 19 ряд

  24. Выкладываем 20 ряд по чертежу из 13 с половиной красных кирпичей.

    Кладём 20 ряд

  25. Выкладываем 21 ряд по чертежу из 14 кирпичей.

    Кладём 21 ряд

  26. Далее мы кладём большой участок печи по указанному чертежу с чередованием рядов. Так мы выкладываем 22, 24 и 26 ряд по 14 кирпичей каждый.

    Выкладываем 26 ряд

  27. Выкладываем 23 и 25 ряд таким же образом.

    Выкладываем 25 ряд

  28. Для 27 ряда нам понадобится 14 кирпичей, но их размещение на кладке немного отличается от предыдущих. Здесь мы готовим основу для следующих практически сплошных поверхностей.

    Кладём 27 ряд

  29. На 28 ряду в кладке, которая обрамляет дымоходный канал, мы делаем вырезы в 10 мм для монтажа главной задвижки дымохода. Делая проёмы, мы регулярно прикладываем задвижку, чтобы она располагалась в 5 мм от стенок печи и свободно вставала в сделанный нами зазор.

    Кладём 28 ряд

  30. Здесь же в проём на раствор мы устанавливаем и саму задвижку
  31. На 29 ряд мы берём 19 обычных кирпичей и практически полностью перекрываем поверхность конструкции. Оставляем нетронутым только отверстие дымохода с задвижкой.

    Кладём 29 ряд

  32. На 30 ряду мы также практически полностью перекрываем поверхность печи по схеме.

    Кладём 30 ряд

  33. На 31 ряду мы закладываем основание трубы в 1 кирпич. Размер её должен соответствовать сечению дымохода. Кладка осуществляется из 5 кирпичей.

    Кладём 31 ряд

  34. Затем создаём трубу дымохода. Для каждого ряда нам надо по 5 керамических кирпичей. Печь построена. Теперь она должна выстояться до полно высыхания раствора.

    Выкладываем дымоходную трубу нужной высоты

Особенности эксплуатации

Отличие печей Кузнецова в том, что они не требуют особенного ухода и очень просты в эксплуатации. Для них достаточно только заготавливать соответствующее сухое твёрдое топливо (дрова) в нужном количестве.

Так как КПД колпаковой печи очень высокое, то расход дров будет намного меньшим, чем в обычных печах, к которым мы привыкли.

В колпаковых печах практически не образуется сажа, так как она уходит на вторичное сгорание и прирост тепловой энергии.

  • Перед началом эксплуатации печи её необходимо хорошо просушить. Для этого её надо протопить 2 раза в сутки по одному — полтора часа небольшим количеством топлива. Дверца поддувальной и топочной должна быть открытой.
  • Не рекомендуют использовать для растопки щепки и картон в больших объёмах. Только на небольшое время они дадут максимальную температуру, что повлечёт за собой растрескивание кирпичей.
  • Для растопки печи лучше всего использовать бумагу, лучины или бересту. Это позволит убрать холодный воздух из трубы дымохода, создать необходимую тягу и получить температуру горения дров около 350°С. Зимой, если печь длительное время не использовалась, то растопку рекомендуют проводить при открытой «летней» задвижке.
  • После начала горения в камеру топки надо положить дрова для того, чтобы получить максимальную рабочую температуру 800–900°С.

Колпаковые печи практически не нуждаются в чистке, а если возникает необходимость, то лучше всего обратиться за помощью к профессионалам печникам. Они быстро и качественно очистят дымоход, топочную, колосниковую решётку и другие элементы печи.

Видео: строим печь Кузнецова своими руками

Следуя подробной инструкции и разработанной схеме, вы сможете самостоятельно построить удобную и функциональную печь Кузнецова в своём доме. Правильно подобранная схема модели сможет украсить собой дизайн любого интерьера помещения, а также будет полностью выполнять возложенные на неё функции — отапливать дом и служить кухней для приготовления пищи.

  • Автор: admin
