Измельчитель своими руками для сада: Как сделать садовый измельчитель для травы и веток своими руками из стиральной машины, триммера, болгарки

Содержание

принцип работы, создание электрического устройства своими руками

Уход за садом предусматривает регулярную подрезку веток и травы. Чтобы хворост не занимал много места на участке, следует приобрести садовый измельчитель. Такое устройство позволит переработать обрезанные ветки и траву на компост для удобрения огорода.

Сегодня приобрести садовый измельчитель не составляет большого труда, особенно если есть необходимая сумма денег. Но те, кому он не по карману, могут сделать измельчитель самостоятельно.

Принцип работы траворезки

Конструкция измельчителя травы и веток довольно простая. Сюда входит несколько базовых элементов:

рабочий вал, оборудованный ножами;
защитный кожух;
двигатель;
шкив с ремнём;
приёмный короб;
электрический кабель;
металлическая рама.

Чтобы было удобно перемещать устройство по участку, его ставят на специальную двухколёсную базу. Принцип работы агрегата совершенно простой. Так, вал благодаря мотору и ремням либо цепям начинает вращаться. В этот момент в короб поступают ветки с травой, которые измельчаются острыми ножами. В целом это напоминает работу обычной мясорубки.

Подобные траворезки часто используются дачниками. Помимо этого, в продаже представлены промышленные агрегаты, которые справятся с очень толстыми ветками. Естественно, такие устройства отличаются сложной конструкцией и повышенной производительностью.

Элементы конструкции электрических садовых измельчителей

Если вы хотите сделать траворезку своими руками, то обязательно разберитесь с важными элементами конструкции.

В устройствах, которые способны перерабатывать ветки, траву и солому, устанавливают бензиновые либо электрические двигатели. Первая разновидность обеспечит эффективное измельчение крупных элементов.

Более того, такая траворезка получается действительно мобильной, что очень важно, когда сад большой площади. Электрические модели довольно компактные. Также они проще в использовании. Однако подобное оборудование на практике оказывается менее мощным. Его не удастся перемещать по всему участку, что считается важным недостатком.

При выборе двигателя для траворезки важно обращать внимание на мощность.

Устройства, рассчитанные максимум на 1,5 кВт, легко перемалывают ветки толщиной до 2 см. С серьёзными задачами они не справятся.
Двигатели мощностью в 3–4 кВт измельчат ветви диаметром максимум в 4 см.
Агрегаты на 6 кВт и более подойдут для больших хозяйств, ведь для них даже очень толстый хворост не является проблемой.

Поскольку измельчители, сделанные своими руками, обычно используются для различного рода работ, стоит выбрать мощность на уровне 3–5 кВт. Если же говорить о бензиновом двигателе, то в этом случае такой показатель должен составлять не менее 5 кВт.

Выбор ножей

Важным элементом любого измельчителя являются ножи. Именно они влияют на качество переработки соломы и веток. Одни ножи выдают хворост длиной в 2–10 см, а другие благодаря особой конструкции создают мелкую стружку.

В некоторых моделях предусмотрен только один диск с зафиксированными ножами, который установлен на валу. Подобные агрегаты смогут перемалывать только очень тонкие ветви, выдавая труху.

В заводских моделях измельчителей предусмотрено три разновидности ножей:

Дисковое устройство позволяет измельчать только траву и тоненькие веточки.
Фрезерная конструкция справится с хворостом толщиной до 8 см, причём сырье должно быть сухим, иначе механизм застопорится.
Универсальная фрезерно-турбинная разновидность считается наиболее предпочтительной, ведь она может перерабатывать даже толстые влажные ветви.

Если вы хотите сделать конструкцию своими руками, то отдайте предпочтение дисковым пилам, ножово-дисковой или двухваловой системе.

Изготовление устройства своими руками

При желании и наличии базовых строительных навыков можно сделать конструкцию из подручных материалов своими руками. Это может быть дрель и даже стиральная машина. Благодаря самостоятельному изготовлению вы получите оборудование, которое будет максимально соответствовать всем потребностям.

Проще всего сделать траворезку из простой дрели. В таком случае измельчение будет происходить по принципу кухонного комбайна. Так, в цилиндрическом корпусе, то есть обычном ведре, располагается острый нож.

Во время его вращения и происходит нарезка травы и мелких веточек. Для создания конструкции потребуется простой чертёж, дрель мощностью в 850 Ватт и нож, выполненный из ножовочного полотна.

Особое внимание следует уделить заточке. Если сделать её правильно, то лезвие будет легко и быстро рассекать ветки. В этом случае рекомендуется односторонняя заточка. Если планируется переработка исключительно травы, то оптимальной формой ножа считается ромб.

Ещё один вариант предполагает создание конструкции на основе пылесоса «Тайфун». Такой агрегат будет более мощным и привлекательным на вид. Здесь предусмотрено два отверстия: через верхнее осуществляется подача сырья, а через нижнее выходит компост.

Для изготовления конструкции подойдёт корпус пылесоса либо обрезок трубы, двигатель на 180 Ватт из любой старой стиральной машинки, ножовочное полотно, прямоугольный профиль и втулка.

двигатель закрепляют на нижней части корпуса;
на втулке нужно подготовить два отверстия, что позволит выполнить установку вала;
из ножовочного полотна следует сделать четыре ножа, в вырезанных заготовках выполняются отверстия, а кромки заостряются точилом;
корпус и измельчитель соединяют посредством болтов, при этом важно убедиться в устойчивости платформы, боковые грани этого элемента закрывают листовым металлом.

Садовый измельчитель – необходимое устройство в любом хозяйстве. Такой прибор можно сделать своими руками или приобрести в специализированном магазине. Чтобы агрегат прослужил действительно долго, нужно следить за состоянием двигателя и ножей, а во время эксплуатации важно помнить о технике безопасности.

Автор: Максим Анатольевич Ермаков

Виды шредеров
Режущий механизм
Тип привода
Материалы и чертежи для создания собственного чиппера
Молотковый
Для дисковых пил
Для травы

Растительные отходы в виде веток и травы неизбежные спутники садового участка. Сжигать или терпеливо ждать, когда из отходов получится компост, непрактично. Гораздо эффективней собрать садовый измельчитель своими руками. Полученное сырье пригодится в качестве топлива для котла или удобрения почвы. Ознакомившись с принципом работы и видами механизма для переработки отходов, подобрать подходящую конструкцию для самостоятельного изготовления будет легче.

Садовые измельчители существенно облегчают процесс ухода за участком. При описании механизма, помимо привычного названия, встречаются еще и синонимы – чиппер или шредер. Они обладают достаточно простой конструкцией. Основные составляющие механизма:

Прежде чем создавать самодельный садовый измельчитель, необходимо определиться с видом загружаемых отходов. От этого зависит его конструкция и рабочие характеристики. Классификация садовых измельчителей проводится по трем параметрам: типу привода, его мощности, виду режущей конструкции.

На рынке представлены и другие конструкции измельчителей. При желании собрать шредер садовый электрический своими руками, останавливаются на моделях с ножевой режущей системой или состоящей из наборных дисковых пил.

Тип привода
Садовый измельчитель веток оснащается бензиновым или электрическим двигателем, каждый вариант обладает преимуществами и негативными моментами. Чиппер, работающий на бензине, легче справляется с переработкой крупных веток. Для него характерна мобильность и независимость от удаленности источника питания. Но некоторые конструкции нуждаются в подключении к сельхозтехнике в виде мотоблока или трактора.
Электрический измельчитель веток садовый обладает меньшим весом, менее громоздкий и легче в эксплуатации. Недочеты – привязка к энергоресурсу и меньшая мощность. В зависимости от планируемых размеров органики, предназначенной для переработки, подбирают следующие двигатели:
При низкой интенсивности работ с ветками до 20 мм в диаметре достаточно мощности в 1,5 кВт.

Небольшой участок, где потребуется перерабатывать ветки толщиной до 40 мм, лучше оснастить измельчителем мощностью 3-4 кВт.
Для крупных хозяйств, где часто возникает необходимость утилизировать ветки до 100-150 мм толщины, лучше сделать шредер с двигателем в 6 кВт.
Совет! При разносторонних садовых работах предпочтительно сделать шредер с двигателем 4 кВт. Для бензиновых моделей подойдет ДВС, мощность которого составляет 5-6 л.с.
Очередная особенность конструкции садовых шредеров – тип привода. Это функцию выполняет ремень, цепь или фиксация ножей осуществляется непосредственно к валу мотора.
Материалы и чертежи для создания собственного чиппера
Для самостоятельного изготовления садового измельчителя, где в качестве режущего механизма используются дисковые пилы, потребуется:
Электромотор мощностью до 2 кВт.
Фреза, обладающая крупными зубьями, или 10-15 шт. дисковых пил Ø 10-20 см.

Ось с подходящим для дисковых пил диаметром.
Разделение дисков в садовом измельчителе осуществляется шайбами толщиной 5-7 мм. Их внутреннее отверстие подбирается в зависимости от диаметра оси, а численность соответствует комплекту дисков.
Функцию привода выполняет ремень со шкивами.
Для станины подготавливается уголок.
Стальные листы для приемного короба и направляющего раструба 5 и 3 мм соответственно.
Два колеса для мобильности садового измельчителя.
Дрель, болгарка, сварочный аппарат и набор крепежных деталей.
Существует множество конструкций садовых шредеров, например, измельчитель травы имеет отличия от приспособления для утилизации веток. Предлагаем на выбор чертежи садовых измельчителей:
Молотковый
Для дисковых пил

Для травы
Как смастерить измельчитель веток
Рассмотрим поэтапно, как сделать садовый измельчитель своими руками:

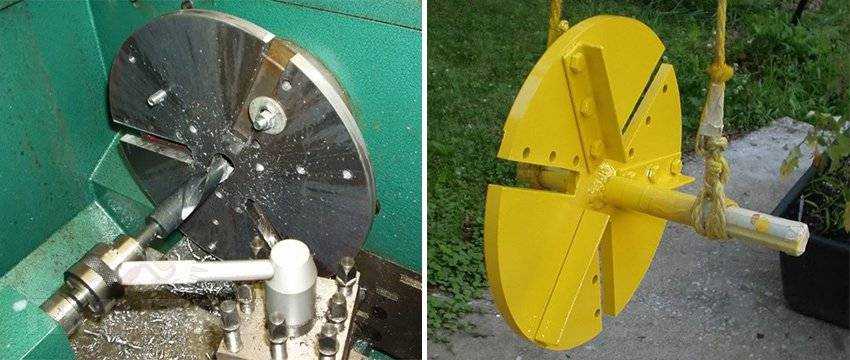

Комплект из дисковых пил и шайб поочередно насаживается на вал. Его вытачивают на токарном станке или применяют деталь от коробки передач старого авто.
Промежуток между дисками составляет порядка 10 мм. При меньшем зазоре ширина рабочей области сузится, больший промежуток спровоцирует заклинивание мелких веток.
Внимание! Дисковые пилы фиксируются таким образом, чтобы зубья не располагались на одной черте. Их устанавливают со смещением или хаотично. При таком крепление нагрузка на вал и электродвигатель снижается, увеличивая ресурс садового измельчителя.
Уголок или швеллер служит основой прочной рамы.
Под местом монтажа электродвигателя оборудуется фундамент. Опора должна предусматривать перемещение двигателя с целью регулировки натяжения привода.
Далее формируются постаменты для подшипников, здесь важно не допустить перекосов. Ось вала и электромотора должны находиться в параллельных плоскостях.
Следующий этап создания садового измельчителя – формирование рабочего бункера. Емкость должна обладать достаточной прочностью, чтобы выдержать механическое воздействие разлетающихся частей веток.
Пристального внимания заслуживает опорная пластина, в которую упирается при дроблении древесина.
Если сделанный бункер обладает возможностью регулировки относительно режущих деталей, размер измельченной щепы может варьироваться. Например, в качестве топлива необходимы более крупные фрагменты, для компоста – мельче.
Для подачи веток требуется сделать раструб, глубина которого превышает длину рук. Он выполняет две функции:
позволяет направлять древесину в садовый измельчитель под оптимально удобным углом в 90^о;
эффективно защищает руки от повреждений.
Направлять древесные отходы к месту измельчения следует специальной доской, не стоит делать это своими руками.

Совет! Ветки фруктовых деревьев перерабатываются в садовом измельчителе отдельно от остального древесного мусора. Полученная щепа идеальное топливо для коптильни. Также не стоит смешивать древесину, предназначенную в качестве материала для копчения, с косточковых и семечковых сортов деревьев.
Измельчитель травы
Если работа на садовом участке не предполагает утилизацию толстых веток, а основные отходы составляет мягкая растительность, следует рассмотреть вариант как создать измельчитель травы. Вместо мощных зубьев пилы оборудуется режущая система по типу ножа для шинковки капусты. Принцип действия механизма изображен на чертеже далее:
Вращение дисковой фрезы на высоких оборотах позволяет отсекать от травы или тонких веток кусочки. Высокая производительность измельчителя обеспечивает быстрый процесс переработки ненужной растительности. Для работы потребуется:

Круглая емкость в виде ведра или кастрюли справится с ролью рабочего бункера для садового измельчителя травы. Отсутствие толстых веток не требует особой прочности стенок садового измельчителя.
Запчасти от старой вентиляционной системы, именуемой улиткой, отлично подойдут для сборки садового шредера. Электродвигатель, вал и корпус вентилятора – основные узлы, которые можно позаимствовать для собственной конструкции.
В качестве режущей системы применяют металлический диск, в специальные прорези которого фиксируются ножи.
Опускаясь в прорези, мягкая растительность измельчается и выходит в боковое отверстие. Для этой конструкции важно обустроить подающий раструб так, чтобы конечности не могли соприкоснуться с фрезой.
Измельчитель травы садовый не нуждается в мощном электродвигателе, здесь достаточно мощности в 1 кВт, даже болгарка подойдет для этих целей. Подробности обустройства садового шредера для травы можно увидеть в следующем видеоматериале:

Как правильно выбрать дрель для дома
Как выбрать электролобзик
Какой перфоратор выбрать для дома
Выбираем электрические ножницы правильно
Сборка измельчителя компоста – Новости Матери-Земли
1 / 3
Схема конструкции.
ИЛЛЮСТРАЦИЯ: МАТЬ-ЗЕМЛЯ СОТРУДНИКИ НОВОСТЕЙ
2 / 3
Мобильный измельчитель компоста.
СОТРУДНИКИ НОВОСТЕЙ МАТЬ-ЗЕМЛЯ
3 / 3
Начните с самоходного роторного двигателя.
ФОТО: СОТРУДНИКИ НОВОСТЕЙ МАТЬ-ЗЕМЛЯ
Компост — один из самых универсальных помощников садовода. Этот богатый питательными веществами гумус является не только органическим и бесплатны для изготовления, но могут одинаково хорошо служить в качестве удобрения, средства для обработки почвы или биоразлагаемой мульчи для борьбы с почвой и сорняками.
Загвоздка, конечно, в том, что процесс разложения, ответственный за превращение мусора в сокровище, может занять месяц. Однако это долгое ожидание может быть сокращено до нескольких дней, если органическое сырье правильно подготовлено. И ключ к этой подготовительной процедуре измельчение всего, что идет в компостную кучу. Видите ли, измельчая материал с помощью измельчителя компоста и увеличивая площадь его открытой поверхности, вы можете улучшить действие бактерий. . . и в конечном итоге способствуют скорости и качеству разложения. 9. . . но вы можете добиться почти таких же результатов за 40 или 50 долларов, просто внеся небольшие изменения в подержанную газонокосилку!
Вам понадобится исправная самоходная роторная косилка (с малым валом отбора мощности (ВОМ) сбоку от двигателя) . . . немного листового металла (подойдет «кожа» от старой стиральной машины или сушилки). . . звездочка, цепь и защита от ненужного велосипеда. . . небольшая звездочка, подходящая для карданного вала двигателя. . . 15-дюймовый кусок стержня 1/2 дюйма. . . два фланца пола трубы 1/4″. . . пару 1/2″ X 25″ электрических металлических трубок. . . и различное крепежное оборудование. (Если вы просто не можете найти хороший самоходная косилка , подойдет и обычная роторная модель, хотя вам придется осторожно вручную подавать в нее материал при использовании устройства.)
Начните свой проект, осмотрев косилку и убедившись, что ее достаточно место на его палубе, чтобы вы могли добавить загрузочный желоб спереди. Если есть проблема, попробуйте перевернуть двигатель на 180° на платформе и переустановить его. Как только правильное положение установлено, вырежьте отверстие размером 4 1/2″ X 8 1/2″ в верхней части палубы, расположив его по центру прямо перед силовой установкой. Затем, используя листовой металл, сформируйте 16-дюймовую, широкогорлую (11 1/2″ X 13″) коническую воронку с 3-дюймовым экраном вверху и несколькими монтажными выступами внизу. . . используя нашу иллюстрацию в качестве руководства.
После сборки желоба закрепите его болтами прямо над отверстием в палубе и поддержите двумя распорками трубопровода (просто сплющите и согните их концы, а также прикрутите опоры между задней частью бункера и задней частью платформы косилки). Затем вы можете закрепить маленькую звездочку на карданном валу двигателя, после чего натянуть цепь на оба зубчатых колеса. Туго натянув звенья, вы можете приблизиться к хорошему месту для вала подающей лопасти, который должен располагаться посередине между передней и задней стенками бункера, но достаточно высоко, чтобы обеспечить полный зазор большой звездочки.
После того, как это место установлено и отмечено, прикрепите фланцы пола к отметкам вала и просверлите отверстия диаметром 1/2″, чтобы принять ось лопасти. После крепления звездочки к валу путем приваривания кольца между двумя частями установите весь узел на место и отметьте его для сверления. Затем вокруг него и сквозь него можно прикрутить металлические пластины соответствующего размера. (Эти подающие лопасти должны быть рассчитаны на свободное вращение внутри желоба с зазором около полдюйма по всему периметру.)
После установки лопастного узла вы можете измерить цепь и связать ее на месте, закрепив защитный кожух между декой и боковой стенкой бункера. Вы также можете заменить стандартный нож косилки на модель с высоким подъемом. . . который имеет поднятые наконечники, которые улучшают измельчение машины, удерживая компостный материал на пути измельчителей в течение более длительного периода времени.
Сделав это усовершенствование, вы создадите недорогого, но впечатляющего садового помощника, который не только мобилен (что позволит вам смешивать специальные смеси компоста в соответствии с конкретными потребностями различных участков, почв или выращиваемых растений), но и удобен, кроме того, для измельчения и переработки уже компостированного материала для специальных применений.
Высококачественные измельчители для сада
При уходе за садом, особенно весной и осенью, накапливается большое количество черенков. Но что можно сделать с этими садовыми отходами? Измельчитель является средством защиты и позволяет не только измельчать ветки , деревьев и обрезки живой изгороди или другие садовые отходы , но также использовать их в качестве компоста или мульчи . В качестве практичных помощников в саду Einhell предлагает измельчители ножей и бесшумные измельчители, каждый из которых имеет мощность 9 0057 экологически чистый электродвигатель
. Ножевой измельчитель измельчает обрезки с помощью быстро вращающихся лезвий и производит материал, который особенно хорошо подходит для мульчирования. Бесшумный измельчитель (также известный как роликовый измельчитель ), как следует из названия, работает особенно тихо благодаря использованию ролика для измельчения и дробления измельченного материала. Бесшумные измельчители надежны, не требуют особого ухода и производят первоклассный компостный материал.
Различные шредеры из Einhell
Бесшумные измельчители с режущими роликами
Если вы хотите компостировать измельченный материал и использовать его позже в качестве перегноя , наши тихие измельчители или идеально подходят для вашего проекта роликовые измельчители.
Режущий ролик вращается рядом с прижимной пластиной, автоматически затягивая древесные растения и даже более толстые ветки и измельчая материал. Это разрушает волокна, и грубый измельченный материал быстрее гниет в компостной куче. Роликовые измельчители также намного тише ножевых измельчителей.
Ножевые измельчители
Хотите измельчить древесину , живую изгородь и зеленые обрезки для использования в качестве мульчи ? Тогда познакомьтесь поближе с нашими электрическими ножевыми измельчителями
.
Практичные садовые измельчители измельчают измельченный материал, подаваемый с помощью трамбовки, двумя вращающимися в противоположных направлениях ножами из специальной стали . Таким образом, многие ветки и более мягкие части растений могут быть обработаны за короткое время. Лезвия ножа, в отличие от валика, со временем тупятся, но их можно заточить или просто заменить.
На что обратить внимание при покупке садового измельчителя
Все еще не уверены, стоит ли вам выбирать садовый измельчитель с лезвием или роликом, или стоит ли приобретать такие аксессуары, как контейнер для сбора? Далее мы объясним, на что следует обращать внимание при покупке садового измельчителя и как облегчить принятие решения.
Прочные ножи или режущие ролики
Большие сады требуют много работы. Чтобы вы могли в любое время эффективно измельчить древесину, зелень или обрезки живой изгороди, убедитесь, что ваш садовый измельчитель оснащен прочные лезвия или высококачественный режущий ролик .
Ножи-измельчители Einhell имеют два прочных реверсивных лезвия , вращающихся в противоположных направлениях, из специальной стали , которые можно легко заменить или очистить. Если роликовый измельчитель заблокирован, переключатель направления вращения помогает, изменяя направление вращения ролика на противоположное и освобождая блокировку.
Важные функции безопасности
Для безопасной работы с измельчителем необходимо использовать определенные функции безопасности. Наши измельчители ножей имеют с защитным выключателем , который обеспечивает отключение измельчителя, как только бункер открывается, например, для проверки ножей.
Во избежание травм во время работы ножевые измельчители поставляются с трамбовкой для безопасного продавливания измельченного материала. Защита от перегрузки защищает двигатель садового измельчителя от перегрузки и продлевает срок службы инструмента.
