Фрезер из дрели своими руками: фото, видео, чертежи

Фрезер из дрели

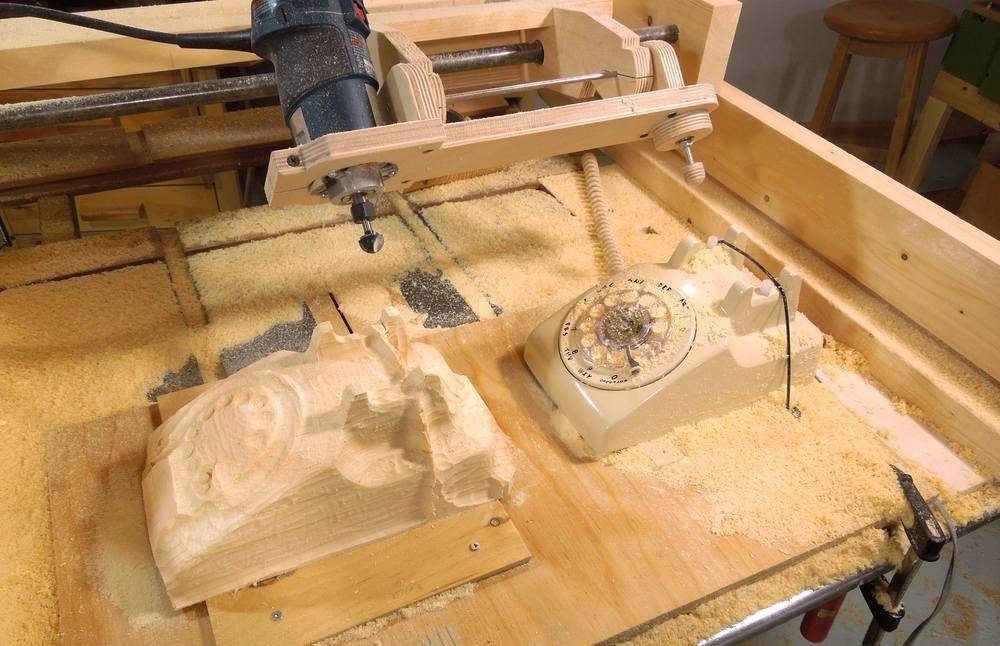

Фрезер из дрели своими руками: фото, видео, чертежи. В домашней мастерской нередко возникает потребность подточить, сгладить кромку или выполнить какую-либо другую операцию с металлом или деревом. Наличие фрезерного станка решает эти проблемы. Но что делать, если такое габаритное оборудование некуда поставить или не за что купить?

Выход — фрезер из дрели. Аппарат, сделанный своими руками, существенно облегчит обработку различных материалов в домашних условиях.

Принцип работы фрезера


Фрезерное устройство работает так:

  • мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
  • на шпинделе надета насадка для работы по металлу или дереву — фреза;
  • она обрабатывает материал, который закреплён на рабочей плоскости.

Обратите внимание! В ручном варианте фрезера насадка крепится в патрон.

Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала — отдельная насадка со своими характеристиками:

  1. Для дерева — простые фрезы, не высокопрочные и без большого количества оборотов.
  2. Для металла — усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
  3. Для стекла и подобных материалов — фрезы из специальных сплавов.

С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Сборка основы для самодельного фрезера из дрели


Для начала продумайте устройство рабочего стола и схему размещения фрезера на нём. Столешницу можно не собирать, а купить в специализированном магазине, но это довольно дорого. Для самостоятельного изготовления воспользуйтесь чертежами. Хороший стол обеспечит комфорт и позволит ускорить процесс работы фрезером. Основание — лист из прочного пластика или ДСП толщиной не менее 12 см. Пластик не боится влаги, зато из ДСП столешницу изготовить быстрее и проще.

Обратите внимание! Есть и другие варианты: МДФ или же фенольный пластик.

Столешница размещается на направляющих. Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить. Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм.

Полезный совет! Любые отверстия в столешнице вырезают обычной ручной дрелью.

Установка регулировочного лифта:

  1. Вырежьте из ДСП небольшую панель и сделайте для неё 4 бруска для опоры. Используемые материалы должны быть прочными и надёжными.
  2. На столешнице вырежьте полукруглую дыру лобзиком или электроножовкой.
  3. Выполните прорези для фиксаторов и упорного листа.
  4. Панель прикрепите к двигателю, воспользовавшись болтами или специальными застёжкками.



  1. Фрезер должен фиксироваться на столе на подшипниковых узлах.
  2. В заключительной стадии изготовления столешницы отшлифуйте наждачной бумагой все его деревянные плоскости. Рабочая поверхность должна располагаться на крепком и долговечном основании.

Изготовление мини-станка из дрели


Для этого фрезера не требуются ремешки и шкивы: насадки-фрезы надеваются прямо на вал двигателя, как на фото. Зато нужны полозья, каретки, ось с резьбой. При вращении вала каретка движется по нему вниз и вверх. Скользящие полозья — направляющие. После установки высоты фиксируется каретка. Весь аппарат удерживает корпус, который монтируется внизу на столешнице.

Обратите внимание!

 Двигатель и каретка не должны шататься в процессе работы. Иначе вы не сможете точно обрабатывать материал с помощью фрезера.

Наиболее сложная манипуляция в сборке— зафиксировать патрон и двигатель. Придётся купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки проведите испытание фрезера:

  • установите лёгкую насадку;
  • включите устройство в сеть;
  • попробуйте провести простейшие операции;
  • при положительном результате выполните более серьёзные работы;
  • если снова всё в порядке, приступайте к полноценной эксплуатации.

Полезный совет! Есть варианты самодельных фрезеров из дрели, где поворотный рычаг перемещён сверху вбок.

Иногда мастера дополнительно оснащают аппарат шестернями для удобства управления.

Особенности эксплуатации ручного фрезера


Мастера дают несколько рекомендаций по использованию фрезерного мини-станка:

  1. Помимо шлифовки желательно обработать деревянные поверхности верстака специальной пропиткой. Это увеличит устойчивость покрытия к негативным факторам.
  2. Продумайте отдельно под себя расположение систем управления аппаратом.
  3. Фрезер можно дополнительно оснастить системой очистки рабочей зоны от мелких стружек. Придумайте патрубок, который будет соединяться со шлангом обычного пылесоса.

Полезный совет! Разобраться детальнее в технологии изготовления фрезера из дрели поможет видео.

Достоинств у самодельного устройства перед покупным немало:

  • доступность составных деталей для сборки;
  • низкая себестоимость;
  • возможность демонтажа мини-станка и использования фреза в ручном режиме.

Вместе с тем такой аппарат не дотягивает по скорости до профессиональных устройств и годится только для обработки материалов в небольших количествах. Фрезер из дрели необходимо собрать в строгом соответствии с технологией. Только аккуратность и точность в выполнении работ позволит вам получить прочный и надёжный агрегат.

Читайте на Дача своими руками:

  • Фрезерный станок по дереву: фото, видео, инструкция, своими руками
  • Как выбрать фрезерный станок по дереву: фото особенности характеристки
  • Ручной фрезер по дереву: фото, видео, характеристики

Как сделать фрезер из дрели своими руками: видео


Пример изготовления фрезерного стола своими руками, особенности и ньюансы

Современный ассортимент обрабатывающего электроинструмента удовлетворит потребности любого мастера. При этом всегда можно превратить ручной инструмент в стационарный станок.

Самый востребованный инструмент мастера по дереву – безусловно, фрезер. Ручным фрезером можно проделать большинство работ, но когда обрабатываются заготовки большого размера – возникают технические сложности.

Покупка фрезерного станка для домашнего использования слишком затратное мероприятие, поэтому мастера стараются сделать стол для фрезера своими руками.

Самодельный стол позволяет манипулировать обрабатываемой заготовкой, в то время, когда сам фрезер жестко зафиксирован на столешнице. Электроинструмент крепится снизу, фреза выступает над уровнем стола.

Самодельный фрезерный стол своими руками из деревянных брусков

Как правильно сделать стол для ручного фрезера

Главное условие – массивная конструкция, которая будет надежной при вибрациях и выдержит вес заготовки любого размера.

ВАЖНО! Поскольку работа с фрезером представляет собой повышенную опасность, падение стола может привести к травмам.

Для придания устойчивости конструкции, желательно оснастить ножки стола регуляторами высоты. Тогда можно устанавливать станок на неровную поверхность.

Столешница должна быть выполнена из гладкого износоустойчивого материала, например – покрытие для кухонных рабочих поверхностей. Ножки и раму стола можно выполнить из бруса толщиной не менее 40 мм, или из фанеры 10-12 мм. Пространство под столешницей должно обеспечивать легкий доступ к фрезеру для обслуживания и смены фрезы. Либо верхняя часть делается откидной, как рояльная крышка.

Поскольку самодельный фрезерный стол является ответственным оборудованием – перед началом работ необходимо нарисовать подробный чертеж.

Обеспечение безопасности:

  1. Кнопка пуска фрезера делается выносной. Желательно закрыть ее крышкой, для предотвращения самопроизвольного включения. А вот кнопка экстренного обесточивания напротив, должна быть легкодоступной;
  2. Фрезу желательно закрыть автоматическим откидным щитком, как на циркулярных пилах;
  3. Вокруг стола не должно быть никаких предметов, выступающих частей интерьера, ступеней и проводов. Во время работы можно споткнуться и получить травму;
  4. Электропроводка укладывается в гофру, и надежно крепится на внутренней поверхности стола;
  5. ВАЖНО! Никаких провисающих проводов питания внутри конструкции быть не должно.

  6. Замена фрез производится только на обесточенном электроприборе, с полным отсоединением от сети;
  7. Желательно предусмотреть возможность удаления стружки из рабочей зоны.

Помимо засорения рабочего места, опилки могут попасть в вентиляцию фрезера (поскольку он находится под столом) или между столешницей и заготовкой. Это может привести к проскальзыванию обрабатываемой детали.

Как установить в стол пластину для фрезера

Самой ответственной частью конструкции, влияющей на качество работ – является пластина (или подошва) ручного фрезера. Поскольку при установке в стол, она больше не является опорным узлом, необходимо продумать надежное крепление и управляемое перемещение фрезы по вертикали.

Пластина для крепления фрезера

Крепление электроинструмента к пластине вместо стола позволяет легко демонтировать его для обслуживания или смены насадок.

Что необходимо предусмотреть при изготовлении пластины:

ВАЖНО! Все плоскости должны быть на одном уровне, ничего не должно выступать или утапливаться.

  • Пластина не должна провисать под тяжестью фрезера, это может произойти со временем;
  • Отверстие должно быть немногим больше диаметра фрезы. Если предполагается работа со сменными насадками – необходимо предусмотреть сменные вкладыши, укладываемые заподлицо с основной пластиной;
  • Все крепежные винты с потайными головками должны быть на уровне поверхности, утапливание может привести к зацепам обрабатываемой детали;
  • После сборки вместе с фрезером и крепежом, пластину необходимо отполировать.

Оптимальный вариант – сэндвичевая конструкция

Изготовить ее можно из прокатной стали или алюминия. Берем один лист толщиной 3-4 мм, и вырезаем из него обе пластины, на одной отверстие 90 мм, на другой соосно 100 мм с проушинами. Листы скрепляются между собой винтами. После окончательной сборки в пластинах сверлятся отверстия для крепления подошвы фрезера.

Из той же заготовки вырезаем вкладыши.

Образец вкладыша для крепления фрезера к столу

Крепить можно винтами впотай или неодимовыми магнитами (вариант подходит для стальных вкладышей). В центре вкладышей сверлим отверстия (строго по центру!) для различных диаметров фрез или копировальных втулок.

Копировальная втулка должна плотно входить в диаметр отверстия вкладыша

ВАЖНО! Если пластина получилась слишком толстой, придется использовать фрезы с длинной шейкой.

Затем в середине стола тем же ручным фрезером выбирается ниша для установки пластины. Если не удалось правильно выбрать глубину – можно использовать тонкие прокладки по всей плоскости пластины. Ими также можно регулировать со временем просевшую пластину.

Видео: как собрать простой самодельный фрезерный стол, за два дня

Следующий этап изготовления стола – лифт для фрезера

Если вы планируете делать лишь простое торцевание или сквозные пазы – фрезер можно закрепить жестко, и при необходимости регулировать высоту фрезы при помощи прокладок между плитой и башмаком. Для полноценной работы вам понадобится лифт.

Конструкций самодельных механизмов подъема фрезера под столом придумано множество. Остановимся на самых эффективных и надежных.

Винтовая конструкция (конструкция с маховиком)

Эскиз винтового механизма с размерами

На выверенном расстоянии от рабочей столешницы устанавливается опорная пластина (например, из толстой фанеры), в которой строго по центральной оси фрезера крепится опорная гайка.
По этой гайке перемещается винтовая шпилька с жестко закрепленным маховиком. Маховик должен быть достаточно большого диаметра, а резьба по возможности с малым шагом.

Тогда можно добиться высокой точности калибровки выхода фрезы. Для того чтобы при вибрации настройка высоты не сбивалась – надо предусмотреть стопор маховика.

В качестве готового решения такого типа можно использовать заднюю бабку от списанного токарного станка, которую можно за небольшие деньги приобрести на ликвидированном заводе или в механическом цехе.

Использование автомобильного домкрата

Домкратом поджимаем фрезер к столу

Такой подъемный механизм гораздо более универсален и надежен. Приобрести домкрат необходимого размера можно на авторынке.

Опорный элемент получается компактным, изготовить его можно буквально из подручных материалов. Однако, необходимо помнить о надежности – выпавший из «гнезда» работающий фрезер может наделать немало бед.

Поэтому направляющие электроинструмента обязательно оснащаются стопорными приспособлениями.

Направляющие для упорных приспособлений

Так же, как и при использовании ручного фрезера – для самодельного станка потребуется дополнительное оборудование. Параллельный упор, направляющая шина, аналог циркуля и пр.

Приспособления для фрезера можно крепить струбцинами, или использовать специальный профиль с «Т» образным вырезом. Обычно при создании самодельных фрезерных столов своими руками применяется комплексный подход к изготовлению крепежа для дополнительного оборудования.

Чертеж самодельного фрезерного стола из фанеры и досок

Если вы имеете опыт работы с ручным фрезером – не составит большого труда самостоятельно разработать все необходимые приспособления, специализированные именно под ваши задачи.

Универсальный стол для фрезера и циркулярки

Поскольку стол не обязательно должен быть узкопрофильным – можно использовать его для смежных работ. Например – изготовить пластину под ручную циркулярную (дисковую) пилу.

Демонтируется фрезер, на его место ставится циркулярка, и вы получаете универсальный деревообрабатывающий станок. При этом вы экономите время, материалы и место в рабочей зоне.

Не забываем о том, что помимо стационарных распиловочного и фрезерного станка, вы по-прежнему можете пользоваться ручными фрезером и циркуляркой, просто демонтировав их со стола.

Преимущество такого решения в том, что при работе с дисковой пилой вы можете использовать основные приспособления для фрезера – направляющую и параллельный упор.

Подведем итог

Все вышеперечисленное осуществимо при наличии элементарных слесарных навыков и подходящего инструмента. Финансовые затраты вы регулируете самостоятельно.

ВАЖНО! При изготовлении фрезерного стола своими руками – необходимо трижды подумать о безопасном его использовании. Если вы допустите просчет – претензию предъявить будет некому.

Планы

таблиц маршрутизатора | Планы кузнеца

    Получите 1 год Woodsmith + 5 БЕСПЛАТНЫХ загружаемых планов!

    (*Предложение действительно только для новых абонентов)

    $94
    ЗНАЧЕНИЕ,
    СЕЙЧАС ТОЛЬКО
    $ 29!

    Коробки

    Настольная пила/настольная тележка

    С этой удобной рабочей станцией вы получите большие результаты в небольшом пакете. Он превращает вашу портативную настольную пилу и фрезер в трудолюбивые «стационарные» инструменты.

    Таблицы маршрутизатора

    Модульный фрезерный стол

    Этот фрезерный стол выполняет двойную функцию. Это может быть настольный маршрутизатор или автономная маршрутизаторная станция.

    Таблицы маршрутизатора

    Quick & Easy Стол для фрезерования

    Этот простой фрезерный стол поможет вам быстро приступить к работе по дереву, но позже вы можете добавить несколько опций, чтобы получить еще больше возможностей!

    Таблицы маршрутизатора

    Шкаф для хранения фрезерного стола

    Заполните неиспользуемое пространство под столом фрезера шкафом для хранения всех фрез и аксессуаров.

    Таблицы маршрутизатора

    Складной фрезерный стол

    Этот пакет размером с портфель трансформируется в полнофункциональный настольный фрезерный стол за считанные минуты и так же быстро складывается для хранения.

    Таблицы маршрутизатора

    Комбинированный фрезерный стол

    Откидная верхняя часть добавляет новый угол к маршрутизации стола. Результатом стала уникальная рабочая станция «два в одном» для окончательной обработки и столярных работ.

    Таблицы маршрутизатора

    Многофункциональный инструмент 3-в-1

    Фрезерный стол, долбежный станок, кромкооблицовочный станок — в этом компактном и простом в сборке проекте есть все.

    План видео

    Таблицы маршрутизатора

    Фрезерный стол

    Благодаря выбору оснований, прочному столу и аксессуарам, устанавливаемым на заборе, этот проект так же полезен, как и в использовании.

    Таблицы маршрутизатора

    Настенный шкаф для фрезерного стола

    Этот компактный магазинный шкаф для хранения выполняет двойную функцию в качестве первоклассного фрезерного стола, а также вмещает все ваши аксессуары.

    Таблицы маршрутизатора

    Фрезерный стол с удлинителем крыла

    Максимально используйте преимущества этого важного инструмента, не жертвуя ценным пространством в вашем магазине.

    Таблицы маршрутизатора

    Окончательный стол маршрутизатора

    Этот фрезерный стол может быть лучшим из тех, что вы когда-либо собирали. .. у него есть место для хранения, система сбора пыли и ограждение с микрорегулировкой.

    Таблицы маршрутизатора

    Компактный фрезерный стол

    Не обманывайтесь его маленькими размерами. Этот портативный стол-маршрутизатор обладает множеством важных функций.

    Простые чертежи фрезерного стола своими руками

    Обновлено: 02 июня 2023 г.

    Стабильность, хранение и многое другое в этой таблице самодельных маршрутизаторов.

    Следующий проект›

    Семейный мастер на все руки

    Один раз установив маршрутизатор на фрезерный стол, вы уже никогда не сможете его снять. Используйте эти простые чертежи фрезерного стола, чтобы построить этот фрезерный стол и изменить свой мир деревообработки.

    Авторы журнала «Сделай сам» из журнала The Family Handyman Magazine

    Time
    Несколько дней
    Сложность
    Средняя
    Стоимость
    101–250 долл. 0003 Ручной маршрутизатор сам по себе является удивительно универсальным инструментом. Но если перевернуть его вверх дном и установить под столом, тот же маршрутизатор способен выполнять совершенно новый набор задач. Я разработал этот фрезерный стол своими руками, чтобы он был прочным, устойчивым, простым в сборке и простым в использовании.

    Столярные изделия — это сама простота. Только стыковые соединения и винты — никаких скосов, никакой суеты. Но не поймите меня неправильно. Простое не значит второсортное. Этот стол выдержит годы интенсивного использования и предлагает большинство функций, присущих моделям высокого класса.

    Познакомьтесь с мастером по изготовлению ограждений для фрезерных столов

    Дэйв Манкиттрик — полевой редактор и пилот авиакомпании, ставший профессиональным плотником.

    8 Отличные характеристики стола для фрезерования своими руками

    Двойной сбор пыли

    Всасывает пыль сверху и снизу фрезы.

    Super storage

    Храните фрезеры, насадки и аксессуары в одном удобном месте.

    Безопасный и удобный выключатель

    Внешний выключатель позволяет включать маршрутизатор, не открывая дверцу шкафа.

    Полностью регулируемая направляющая

    Простая, быстрая и надежная регулировка.

    Подвижная, но прочная

    Направляющие для мебели из твердого пластика скользят по полу.

    1: Двойной пылесборник Вакуумные порты в корпусе и ограждении обеспечивают всасывание как над, так и под фрезой, что делает этот фрезерный стол одним из самых чистых доступных станков.

    2: Вместительное хранилище В большом и глубоком ящике можно хранить все фрезеры и аксессуары в одном удобном месте. Дверные держатели бит — просто обрезки дерева с просверленными отверстиями — позволяют мгновенно найти нужную биту.

    3: Безопасный и удобный выключатель Внешний выключатель позволяет включать маршрутизатор, не открывая дверцу шкафа. При выполнении остановленных резов вы даже можете отключить его коленом, оставив обе руки свободными для удержания заготовки. Переключатель не является обязательным; можно использовать переключатель на роутере.

    4: МДФ для устойчивости Корпус, верхняя часть и ограждение в основном изготовлены из МДФ, который получается плоским и остается плоским. МДФ тоже тяжелый. Дополнительный вес делает этот фрезерный стол устойчивым и гасит вибрацию фрезера.

    5: Полностью регулируемая направляющая Скользящие поверхности направляющей позволяют регулировать ширину проема до 3 дюймов. Пара зажимов фиксирует упор в нужном положении — просто, быстро и надежно.

    6: прочная как камень крышка Верхняя часть представляет собой толстый сэндвич: 3/4 дюйма. МДФ между слоями 1/4 дюйма. оргалит. Он не будет деформироваться, провисать или сгибаться, независимо от того, что вы на него наткнетесь.

    7: Жесткие рабочие поверхности Древесина удивительно абразивна и стирает отделку и другие поверхности. Но ламинированная поверхность и поверхность упора на этом фрезерном столе останутся гладкими и гладкими в течение многих лет. Но ламинат не обязателен. Если вы пропустите это, вы сэкономите около 30 долларов и несколько шагов сборки.

    8: Подвижный, но прочный Мебельные направляющие из твердого пластика позволяют легко перемещать этот фрезерный стол по полу. Но в отличие от роликов, скользящие не будут качаться и не будут стоить вам целое состояние.

    Как сделать фрезерный стол: Выбор фрезера для стола

    Неправильного фрезера для стола не бывает. На протяжении многих лет я видел, как все виды фрезеров прекрасно работают на столах: большие, маленькие, модели с фиксированным основанием и погружные модели. Тем не менее, большинство серьезных плотников, которых я знаю, предпочитают фрезерные станки с фиксированным основанием в столах. И все согласны с тем, что чем больше, тем лучше; большинство профессионалов используют модель мощностью 3 л.с.

    Если вы ищете новый фрезер, подумайте о «комбинированном комплекте» (один двигатель, фиксированное основание и погружное основание). Таким образом, вы можете установить одну базу на стол и быстро переместить двигатель на другую базу для ручного фрезерования. Также рассмотрите модель, которая позволяет регулировать высоту над столом. Вставив вал через столешницу, вы можете поднять или опустить фрезер. Очень точно, очень удобно. Craftsman, Milwaukee, Porter-Cable, Ridgid и Triton предлагают эту опцию на некоторых моделях. Дополнительные советы по покупке маршрутизатора см. в нашем обзоре маршрутизаторов среднего размера.

    Тумба

    Фото 1: Сборка тумбы

    Соберите коробку тумбы, затем установите направляющие и дверцы ящиков. Петли типа «Wrap» облегчают подвешивание и регулировку дверей.

    Я разработал этот фрезерный стол своими руками, чтобы его было легко собрать. В основном это вопрос вырезания деталей из списка вырезов и их сборки, как показано на рисунке А. Но прежде чем приступить к изготовлению шкафа, подумайте о высоте вашего стола. Я сделал свою высоту 34-1/4 дюйма, чтобы она соответствовала высоте моей настольной пилы. Таким образом, фрезерный стол может выступать в качестве выходной опоры для пилы или наоборот. Если вы хотите сделать то же самое, вам, возможно, придется изменить высоту сторон и спинки.

    Вырежьте все детали шкафа (детали A–G) и обвяжите их кромкой из твердой древесины (S–W). Я использовал клен. Приклеивая кромку, я использовал малярную ленту, чтобы удерживать ее на месте, пока клей не схватится, хотя были некоторые неподатливые места, где мне потребовалось дополнительное усилие зажимов. Кромка имеет две цели: она защищает края МДФ, которые склонны к сколам и вмятинам, и просто хорошо выглядит, когда фрезерный стол готов.

    Обрезав все детали, я собрал шкаф с помощью винтов с шайбами. Вы можете использовать другие типы шурупов, но головки с шайбами ​​избавляют от необходимости сверлить углубления с зенковкой, добавляют прочности и, как и кромки, выглядят хорошо.

    Важно : Перед тем, как прикрутить среднюю полку, измерьте высоту фрезера и убедитесь, что расположение полки позволяет снять двигатель фрезера с основания. Я разместил полку на расстоянии 12 дюймов от верха, но вашему маршрутизатору может потребоваться больше места. Это также может изменить высоту частей вашего ящика.

    Когда шкаф готов, повесьте дверцы с помощью «накидных» петель (Фото 1). Доступно несколько стилей; просто обязательно используйте версию «с полным наложением», так как двери полностью закрывают передние края сторон. Я использовал петли под номером 00H5833 на leevalley.com. Прибейте мебельные направляющие, установите внешний выключатель и прорежьте одно отверстие для шнура питания и еще одно прямо над средней полкой размером, подходящим для вашего вакуумного шланга. Вам также придется вырезать отверстие в верхней части шкафа, но оставьте это на потом.

    Столешница

    Фото 2: Сделайте столешницу в виде «сэндвича»

    Приклейте слои оргалита к обеим сторонам сердцевины МДФ. Сначала приклейте нижний слой, как показано здесь. Вы можете сжать детали вместе с платформой из МДФ, 2×4 и зажимами, как показано на рисунке, или с помощью штабелирования грузов на бутерброде.

    Деталь «сэндвича» столешницы

    Ниже показано, как использовать плиту из МДФ в качестве платформы для склеивания при использовании 2×4 и зажимов.

    Фото 3: Обрезка верхней части

    Отрежьте торчащую ДВП с помощью фрезы для обрезки заподлицо. Подшипник катится по сердечнику, направляя сверло так, что оно идеально бреет ДВП вместе с сердечником. Затем вырежьте отверстие для фрезера (см. Фото 5), добавьте верхний слой ДВП, как показано на Фото 2, и обрежьте его таким же образом.

    Фото 4: Ламинирование столешницы

    Оберните столешницу кромкой из твердой древесины, смажьте контактным клеем и уложите пластиковый ламинат. Скользящие палочки позволяют центрировать ламинат, прежде чем опустить его на поверхность. Как только ламинат соприкасается с верхом, он навсегда застревает; вторых шансов нет.

    Фото 5. Установка основания фрезера

    Снимите пластиковую пластину и ручки с основания фрезера и установите основание на столешницу. Отметьте места для винтов и просверлите отверстия, чтобы вы могли прикрутить основание к верху. Обязательно сориентируйте основание так, чтобы фиксатор глубины был обращен к передней части стола.

    Думайте о верхней части как о бутерброде. Сердцевина МДФ (D) — это мясо, а 1/4-дюйм. оргалит (N) – это хлеб. Вот рецепт: во-первых, приклейте один слой ДВП (отрежьте примерно на 1/2 дюйма больше, чем окончательный размер) к основе МДФ (фото 2). Я спрессовал детали вместе, используя плиту МДФ в качестве платформы, 2х4 и зажимы. Это сложная склейка, и я настоятельно рекомендую сначала сделать пробный прогон со всеми зажимами.

    Для более простого подхода используйте веса. Положите ДВП на идеально ровную прочную поверхность, нанесите клей и установите на него сердцевину МДФ. Затем установите гири на MDF — много гирь. Шесть 5-галлонных ведер воды прекрасно поместятся на бутерброде и придадут ему большой вес (только будьте осторожны, чтобы не пролить!).

    Когда клей высохнет, обрежьте ДВП (Фото 3) и прорежьте отверстие в ДВП и МДФ, используя основание фрезера в качестве шаблона, чтобы отметить отверстие. Вы можете центрировать отверстие в столешнице, как показано на рисунке А. Но мне нравится дополнительная опора перед фрезой, поэтому я центрировал отверстие в 8 дюймах от задней части столешницы. Когда вы прорежете отверстие, отцентрируйте столешницу на шкафу и проследите отверстие на столешнице шкафа. Затем вырежьте отверстие в верхней части шкафа как минимум на 1/2 дюйма больше, чем отверстие в столешнице. Теперь добавьте второй слой оргалита на столешницу. Но не проделывайте в нем дырку. Верхний слой ДВП образует рабочую поверхность и поддерживает фрезер.

    Чтобы закончить столешницу, добавьте окантовку из твердой древесины, а затем пластиковый ламинат (фото 4). Обработайте край стола с помощью фрезы для снятия фаски, чтобы не сколоть хрупкий ламинат. Пока вы ламинируете верхнюю часть, продолжайте ламинировать и лицевую сторону забора. Если у вас есть лишний ламинат, сделайте дополнительные грани, чтобы потом заменить поврежденные.

    Теперь все готово для установки маршрутизатора. Используя кольцевую пилу, просверлите отверстие под фрезу размером, подходящим для вашей самой большой фрезы. Затем отметьте и просверлите отверстия для винтов (фото 5), чтобы можно было прикрепить основание фрезера к столешнице. Когда вы просверлите в ламинате отверстия с зенковкой для головок шурупов, делайте это медленно и осторожно. Там чуть больше 1/4 дюйма материала; слишком глубоко, и у вас большие проблемы. С установленным основанием маршрутизатора столешница готова. Отцентрируйте его на шкафу и закрепите винтами, ввинченными изнутри шкафа.

    Ограждение фрезерного стола

    Фото 6: Изготовление сразу двух частей ограждения

    Вырежьте отверстие в доске из МДФ, затем разрежьте доску пополам, чтобы получились две идеально подходящие детали: основание и рейка. Когда ограждение собрано, вырезы образуют отверстие для фрезы.

    Фото 7: Прорезь в рейке ограждения

    Просверлите пару отверстий в рейке ограждения, чтобы отметить концы каждой прорези. При выключенном фрезере установите направляющую на фрезу. Включите фрезер и режьте, пока не дойдете до второго отверстия. Вырежьте каждый слот одинаково. Закрепите длинный деревянный брусок в качестве временного забора.

    Деталь прорези ограждения

    Вот как использовать шланг, чтобы начать и остановить прорези прорезей.

    Основание ограждения и направляющая изготовлены из цельного куска МДФ. Обрежьте эту заготовку до размера 8-5/8 x 32 дюйма и просверлите 3-дюймовое отверстие. отверстие в центре с помощью электролобзика или кольцевой пилы. Разорвите заготовку пополам, и обе части идеально совпадут (фото 6).

    Теперь пришло время задействовать ваш новый стол! Вы будете использовать его, чтобы прорезать прорези в ограждении, которые позволяют граням ограждения скользить внутрь или наружу. Сначала отметьте место прорези на направляющей упора (рис. A). Затем просверлите отверстие диаметром 5/16 дюйма на обоих концах каждого паза. Патрон 5/16 дюйма. прямо вставьте в фрезер и поднимите его на высоту примерно 7/8 дюйма над столешницей. Установите направляющую на стол фрезера так, чтобы фреза выступала через первое отверстие слева от вас.

    Закрепите временный упор, включите фрезер и толкайте ложу справа налево (фото 7), пока сверло не войдет в отверстие на другом конце. Выключите маршрутизатор и дайте биту полностью остановиться, прежде чем переходить к следующему слоту. (Разве вы не рады, что добавили этот внешний выключатель питания?) Соедините две половинки забора с помощью клея и винтов. Добавьте треугольные опоры забора (K) и пылесборник (P).

    Для лицевых поверхностей забора требуется 3/4 дюйма. углубления для зенкования головок болтов с квадратным подголовком и 5/16-дюймов. отверстия для стержней болтов. Отверстия должны точно совпадать с прорезями на рейке ограждения, поэтому рекомендуется вырезать фальшивую поверхность ограждения из куска МДФ, просверлить отверстия и проверить соответствие. Если подгонка правильная, используйте подделку в качестве шаблона для сверления поверхностей забора. Болты на лицах, и ваш забор готов к действию.

    Когда стол фрезера имеет значение

    Фрезер, установленный на столе, в некоторых случаях работает лучше, чем ручной фрезер: В некоторых ситуациях проще и быстрее толкать древесину через фрезер, чем толкать фрезер по дереву. В других ситуациях крепкий стол и упор дают больше контроля и точности.

    Кроме того, есть работы, которые может выполнять только фрезерный стол: например, для изготовления дверей с фальшпанелями требуются большие фрезы, которые небезопасны в ручном фрезере. Другие биты, такие как те, которые вырезают блокировку дверей или стыки ящиков, требуют точности, которую может предложить только фрезерный стол. Фрезерный стол также может формировать детали, которые слишком малы для ручной фрезеровки. Для любого типа работы фрезерный стол вместе с вашим магазинным пылесосом может дать вам гораздо лучший контроль над пылью, чем вы можете получить с помощью ручного фрезера.

    Завершающие штрихи

    Я сделал ящик для ящика в последнюю очередь, чтобы использовать фрезерный стол для вырезания шпунтов глубиной 1/4 дюйма в боковинах ящика (BB). Но вы можете вообще пропустить шпунты и просто сделать переднюю и заднюю часть ящика (AA) на 1/2 дюйма короче. Я установил ящик на направляющие полного выдвижения, хотя другие стили также подойдут. Я покрыл ящики, дверцы и шкаф двумя слоями полиуретановой отделки внутри и снаружи. Затем я добавил дверные ручки и магнитные защелки и поздравил себя с отличным дополнением к моему магазину деревянных изделий.

    Вторым вариантом фрезерного стола может быть изготовление фрезерного стола из старой кухонной столешницы.

    Рисунок A: изготовление фрезерного стола

    Габаритные размеры: 34-1/4 фута в высоту, 32 фута в ширину и 23 фута в глубину.

    Эти материалы можно приобрести в большинстве хозяйственных центров, хотя пластиковый ламинат можно заказать по специальному заказу.

    Дополнительные материалы: столярный клей, винты с шайбой 2″, винты 1-5/8″, контактный клей, полиуретановое покрытие

    Мы заказали на сайте rockler.com следующие позиции: предохранительный выключатель электроинструмента, № 20915; и мебельные направляющие для крепления гвоздями (упаковка из 4 шт.), № 18665.

    Схема раскроя МДФ

    Используйте эту схему, чтобы раскроить листы МДФ размером 4 x 8 x 3/4 фута.

    Чертежи стола для настольного фрезерного стола

    Необходимые инструменты для этого проекта забора стола для фрезерного стола своими руками

    Подготовьте необходимые инструменты для этого самостоятельного изготовления стола для фрезерного станка перед началом работы — вы сэкономите время и нервы.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
