Разводка электрики в квартире — Электротекст. Ликбез по электрике

Это первый вопрос, который приходит Вам в голову, когда Вы въезжаете в свою новую квартиру или у Вас намечается капитальный ремонт. Весь процесс выполнения разводки в квартире достаточно сложный, и может показаться немного запутанным. Чтобы этого избежать, мы постараемся в этой статье последовательно и простым языком рассказать всю очередность выполнения необходимых работ.

С чего начать электрику в квартире?

Сразу замечу, что в статье разобраны только самые общие вопросы связанные с разводкой электрики в квартире своими руками и предназначена она в первую очередь тем, кто далек от электромонтажа и хочет иметь общие представления, например, с чего начать, как рассчитать нагрузку и т.п. Более конкретные вопросы рассматриваются в других отдельных статьях. Итак, приступим.

Разводка электрики в новостройке своими руками может показаться невыполнимой задачей, однако если подойти к выполнению работ с умом, выполнять всё последовательно, то Вы увидите, что это не только не сложно, но и интересно.

электрощиток своими руками

Схема электропроводки в своей квартире

Самым первым шагом для выполнения работ по разводке электрики в квартире должно стать составление соответствующей схемы. Не подумайте что это формальность, это далеко не так, составление схемы носит глубоко практический характер. Ведь:

• во-первых, текущий ремонт, вряд ли будет у Вас последним, а лет через 10-15, Вы без схемы точно не вспомните, где и как проходит проводка.
• Во-вторых, составление схемы позволит Вам существенно сэкономить, со схемой Вы точно будете знать, сколько и какой проводки Вам нужно.
• В-третьих, наличие схемы электропроводки позволит Вам составить план к выполнению соответствующих работ.
• К тому же, с помощью схемы, Вы сможете более точно продумать дизайн своего жилища, и Вам не нужно будет дизайн подгонять под ремонт.

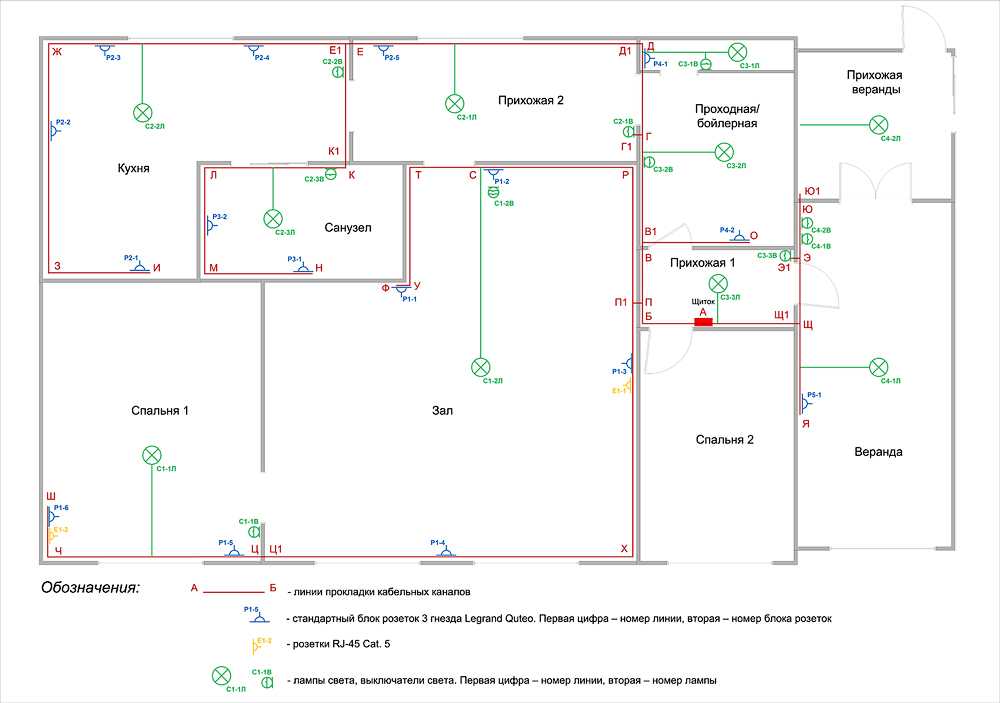

план расстановки электровыводов

Итак, на плане своего дома, квартиры, Вы наносите места, где будут располагаться розетки, выключатели, электрооборудование, распределительный щиток и, конечно же, на план наносится сама электропроводка.

При составлении схемы, обязательно держите под рукой ПУЭ (Правила устройства электроустановок. Издание 7), эта небольшая книжечка даст Вам ответы на все Ваши вопросы.

Для составления схемы достаточно иметь чистые листы бумаги, линейку и карандаши. На плане Вашего жилища обозначьте стационарное электрооборудование и мебель, чем детальней, тем лучше. При этом, электрооборудование можете обозначить, например красным цветом, и мебель – серым.

план расстановки электроустановочных приборов

Так, при составлении схемы, необходимо будет решить ряд вопросов, например: Каким способом будете осуществлять монтаж? Какой тип проводки будет использовать?

Вам нужно будет подобрать сечения проводов в зависимости от суммарной мощности ваших электроприборов, для этого можно использовать ПУЭ, или же таблицу 1.

Таблица 1 Подбор сечения электропроводки

Подбор сечения электропроводки

Профессиональные электромонтажники составляют также однолинейную принципиальную электросхему, на которой удобно видеть связи всех электроустройств всего объекта на одном листе, от вводного автомата, до самых последних розеток и ламп.

однолинейная принципиальная схема для квартиры

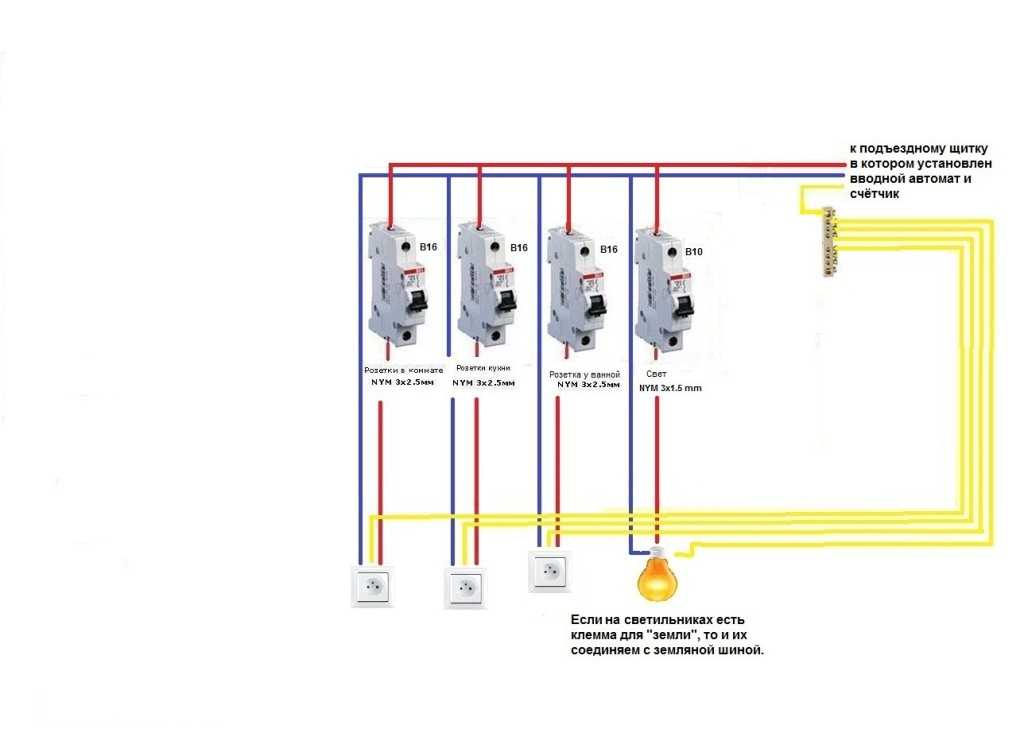

Также сборщики щитков разрисовывают монтажную схему электрощитка

, где наглядно видно расположение автоматических выключателей, счетчика, УЗО, шин т.д.

Но собирать и монтировать такой щиток всё же лучше доверить профессионалам. Слишком высока цена ошибки!

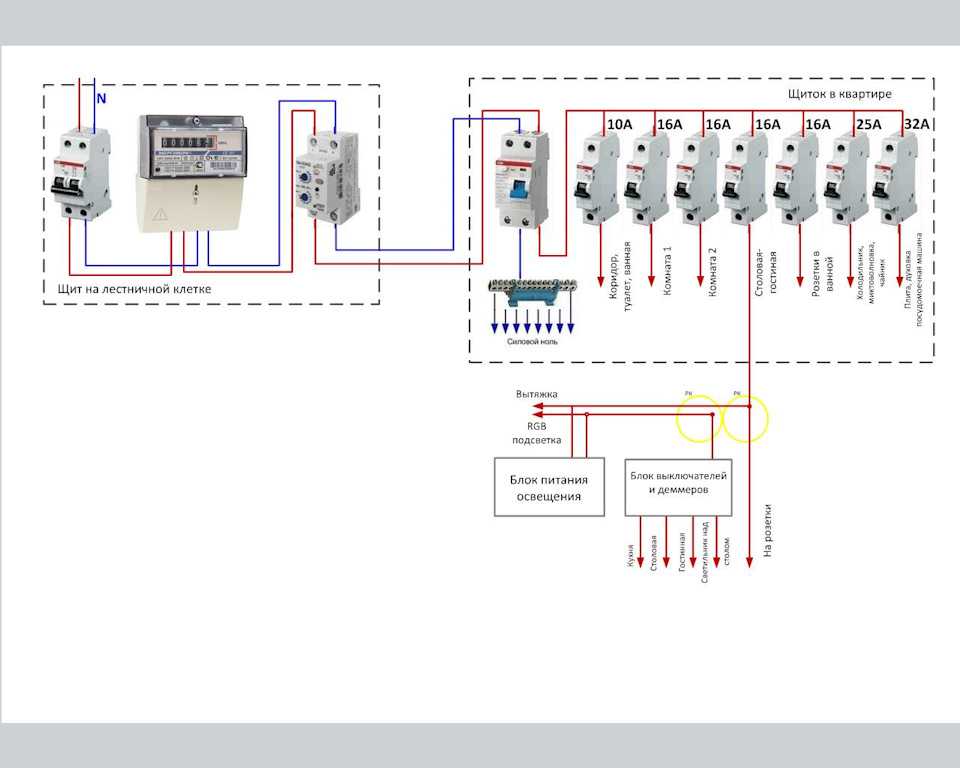

схема электрощита в квартире

По тем схемам, которые Вы составили, можно подсчитать требуемое количество распределительных коробок, розеток и выключателей, а к ним, в случае скрытой прокладки проводов, то и подрозетников.

Какие нужны материалы?

Хорошим вариантом расчёта необходимого количества проводов будет нанесение на реальные стены мелом или маркером трассировку проводов. Это позволит Вам уже в реальности увидеть как именно будут располагаться провода, ну и, конечно же, можно будет достаточно точно подсчитать необходимый метраж. При этом разметка выполняется по горизонтальным или вертикальным линиям. Лучше всего для этого использовать лазерный уровень, или натянутую нитку.

Обычно, для трёхкомнатной квартиры по осветительной части необходимо порядка 100м проводов сечением 1,5мм² (трёхжильные провода), для запитывания розеток порядка 100м сечением 2,5мм² (трёхжильные провода). Данные цифры условны, так как каждая квартира индивидуальна, но вместе с тем, данные позволяют получить определенное представление о необходимом количестве проводов. А для мощных электроприборов, например варочной панели либо водонагревателя, требуется отдельная линия, с сечением 4-6мм² (трёхжильные провода).

Также необходимо принять во внимание запас на соединение проводов, примерно 20см на розетку, светильник и по 50см каждой линии на распределительный щиток.

Электрощиток для квартиры

Кроме проводов, распределительных коробок, подрозетников, розеток, выключателей нужно будет приобрести электрощиток и сопутствующее к нему оборудование.

электрощиток для квартиры

Для электрощитка нужно будет прибрести:

• Монтажная металлическая пластина (DIN-рейка) для крепления оборудования (часто идет в комплекте к корпусу щитка).
• Соединительные провода.
• Распределительные гребёнки.
• Вводной автомат, защищающий квартирую электропроводку.
• Электросчетчик (с актуальной поверкой).
• Автоматические выключатели для защиты от КЗ (короткого замыкания), если по каким-то причинам параметры тока изменились. Кроме того, при помощи автоматических выключателей можно отключать определённую группу оборудования.
• Так называемые УЗО (устройства защитного отключения) или диф.автоматы (совмещенный автоматические выключатели с УЗО). УЗО предназначаются для защиты при утечках тока.

Хорошим подспорьем в черчении схем будет программное обеспечение, например в программе «1-2-3 схема» можно собрать щиток и она автоматически начертит принципиальную однолинейную схему. Или можно воспользоваться аналогом от schneider-electric – программа «Rapsodie».

Программа для комплектации электрощитов «1-2-3 schema» Hager

Электрическая нагрузка в доме

Чтобы правильно подобрать необходимое количество автоматов, нужно решить вопросы, связанные с электрической нагрузкой.

Необходимо также ДО начала монтажа знать, какая система заземления установлена в вашем доме, например в новых домах применяется система заземления TN-C-S, в старых же, не было отдельного заземления, т.е. система TN-С. Это влияет, например, на прокладку защитного проводника и организацию системы уравнивания потенциалов.

С каждым годом появляется всё большее количество различной техники, которая из магазинов поступает к нам в дом, а любое электрооборудование это, конечно же, потребитель электрической энергии. Очень важно как можно равномернее распределить электрическую нагрузку на несколько линий, которые были бы запитаны от различных автоматов.

план расстановки электроустановочных приборов

Это очень практичное решение, так если Вы запитаете всё своё оборудование на одну групповую цепь, то в случае поломки этой цепи Вы не сможете пользоваться другими приборами. А если Вы сделаете несколько линий, то в случае поломки одной, другие будут работать.

Для автоматов обычно принято такое разделение: например автомат предназначенный для ввода в Ваш дом – 50А, для розеток – 16А, для бытовой техники мощность которые не превышает 4,5кВт – 20А, для освещения – 10А, если маломощные светильники, например светодиодные, то – 6А.

Если неправильно определить нагрузку в сети, можно неправильно подобрать сечение кабеля, тогда возможно частое срабатывание устройств защиты или, например, не обеспечив хороший контакт нулевого защитного проводника может возрасти напряжение, что может быть одной из причин перегорания приборов.

Разделение нагрузки

Полезным будет запитать розетки каждой комнаты отдельно.

план светильников, разделенных на группы

Также необходимо поступить и с освещением, либо часто объединяют освещение, например коридора и кухни, если расположены рядом, или одну группу на освещение всех комнат, или на одну группу садят освещение и розетки каждой комнаты вместе.

Мощные потребители электрической энергии, такие как: кондиционеры, электродуховка, варочная панель, водонагреватель, стиральная машина, посудомоечная машина – следует подключать отдельной линией.

В общем – чем на большее количество групп вы распределите свою электросеть, тем лучше, потому как проблемы и отключение одной группы не повлияет на работу остальных, но без фанатизма, т.к. чем больше групп, тем больше расходов на автоматы, проводку и т.д.

Отдельно должны быть запитаны электроприборы санузлов.

Монтаж проводки

Выбор способа прокладки проводов

Одним из основных вопросов перед началом монтажа является: как будут прокладываться провода?

При скрытом способе провода прокладываются в заранее подготовленных на различных поверхностях штробах. Для подготовки этих штроб (операция называется штробирование или штробление) необходимы специальные инструменты и навыки. Покупать инструменты будет дорого, можно взять напрокат, но если инструмент поломается, придётся платить. К тому же, данный вид работ весьма трудоёмкий и пыльный. Минусы очевидны, но плюсы таковы, что многие выбирают именно этот способ.

Стоит отметить, что скрытый способ монтажа зачастую применяется в панельных квартирах, где проводка пускается по строительным каналам внутри панелей, это очень удобно, так как с одной стороны её не видно, с другой, проводка защищена от механических повреждений и всегда доступна, если нужно проложить (добавить) еще один проводник по той же кабельной трассе в том же канале.

сверление отверстий в железобетоне под подрозетники

Единственный минус панелек – долбить железобетонные стены под розетки и выключатели гораздо сложнее, чем, например в кирпиче, сибите и пазогребне.

При открытом способе провода обычно прячутся в специальные кабель-каналы или короба. Это дешевле, проще выполнить, но менее эстетично, так как все провода видно, и эстетичность помещений значительно снижается. Исключением являются лишь винтажные способы открытой прокладки, когда используются фарфоровые изоляторы, так называемый ретро-стиль. Важным нюансом для открытого способа является необходимость ровных стен, иначе будут некрасивые зазоры между кабель-каналами или коробами и стенкой.

Кроме того, провода можно провести по полу или по потолку.

Разводка электрики в квартире по потолку

Каждый из этих вариантов имеет свои плюсы и минусы. Все стараются украсить своё жилище современным дизайном, поэтому потолков в их первозданном виде практически нет, зачастую это или какие-то гипсокартонные конструкции, или натяжные потолки, или и то и другое. Это позволяет установить красивое освещение в помещении. А для освещения нужно будет вести электропроводку, которая впоследствии скроется под различными конструкциями.

план расстановки светильников с привязками

Вариант прокладки проводов по полу также никто не отменял. Провода также будут спрятаны, но уже под стяжкой. Что же общего между этими вариантами? Недопустимость ошибок, разбирать потолки или вскрывать пол это малоприятно, поэтому ошибаться нельзя.

Основным преимуществом прокладки проводки по потолку это недоступность для человека, а значит большая безопасность и меньше рисков повреждения проводки при ремонтных работах.

Недостатком будет необходимость тщательно и заранее всё продумать, отверстие в натяжном потолке уже не исправить. Но данный недостаток относительный, ведь оттого, насколько Вы всё тщательно продумаете, зависит то, что в итоге Вы получите от ремонта.

Разводка электрики в квартире по потолку своими руками не только потребует от Вас хорошей физической формы, но и сноровки и навыков обращения с инструментом.

монтаж на ходулях

Многие электромонтажники используют специальные ходули для ускорения монтажа и надевают монтажные сумки, чтобы все иметь «под рукой» на высоте.

Преимуществом прокладки проводов по полу является меньший риск их повреждения, простота прокладки. Но, выполнение заливных работ (стяжки) это самый трудоемкий процесс. Разводка электрики в квартире по полу многих отпугивает, однако это достаточно хороший способ прокладки проводов, главное, не забудьте, (а лучше отметьте на схеме) где вы их проложили.

Недостатком является невозможность ремонта проводки без вскрытия пола. Потолки в этом плане немного выигрывают, натяжные можно заново натянуть, это проще чем заново стяжку залить, а ведь сверху еще и чистовой пол разбирать.

Непосредственный монтаж

Первое с чего стоит начать монтаж это соблюдение элементарных правил безопасности. Помните, это самое важное.

Монтаж начинается с определения места установки первого элемента, а именно места монтажа квартирного электрощитка.

Электрощиток это металлический или пластиковый ящик (бокс), в котором находится защитное и иное оборудование. Бокс из пластика более практичный вариант, потому что мало весит и более эстетичен. Но металлический бокс более прочен и надёжен. Электрощитки по способу крепления бывают внутреннего исполнения и наружного. Для первого варианта необходимо подготовить специальную нишу в стене, но при этом экономится свободное пространство Вашего дома или квартиры. Для второго варианта каких-либо ниш не требуется, при таком вариант электрощиток легко крепится на стену при помощи обычных дюбель-гвоздей.

После монтажа электрощитка нужно собрать его наполнение, а именно устройства защитного отключения (УЗО или дифавтоматы), автоматические выключатели (автоматы), электросчетчик и т.д.

Теперь необходимо завести в него проводку.

После чего начинается непосредственная разводка проводов. Либо наоборот, делается вся разводка от конечных точек: розеток, выключателей, освещения и уже в самом конце все линии заводятся в электрощит.

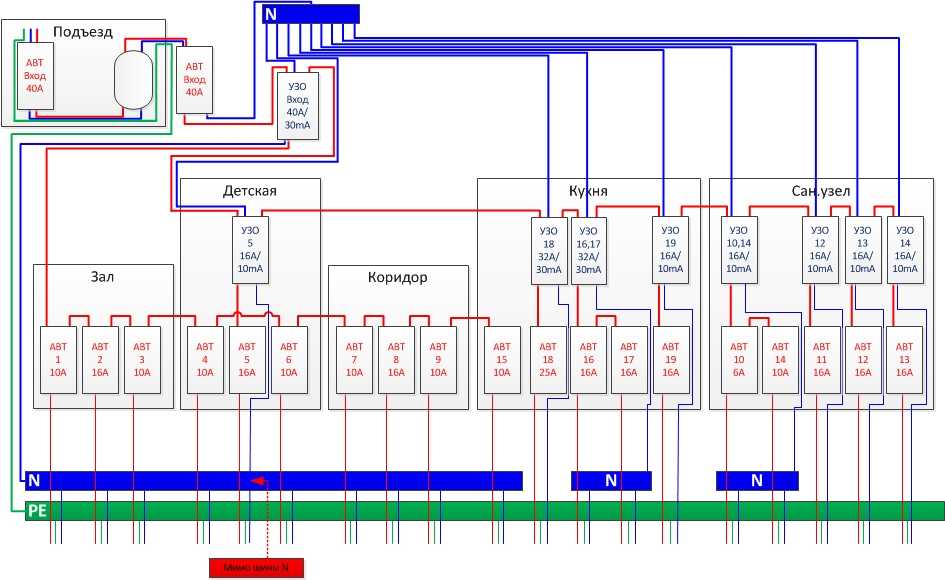

еще один вариант схемы электрощита

При открытом способе прокладки проводов:

1. Необходимо нарезать пластиковые короба требуемых размеров, для этих целей можно воспользоваться, например ножовкой.
2. Необходимо зафиксировать короба при помощи дюбель-гвоздей (или дюбель-хомутов), либо пристрелить газовым инструментом.
3. Провода укладываются в короб, концы проводов выводятся к месту соединений.

При скрытом способе прокладка проводов:

1. Нарезаются штрабы штраборезом или УШМ (болгаркой).
2. При помощи простого веника, или пылесоса, штробы очищаются от пыли.
3. Провода укладываются в штробы.
4. С помощью гипсового раствора или распорками закрепите электропроводку в штробах, в нескольких ключевых местах, чтобы провода не падали. Когда закончите монтаж, а самое главное проверите работоспособность системы, то только тогда можно скрывать провода полностью.
5. К распределительным коробкам и подрозетникам следует подвести концы проводов. При этом подрозетники, так же как и монтажные коробки, фиксируются с помощью гипсового раствора.

Прокладка проводов в гофротрубе

Отдельно стоит отметить прокладку проводов в гофрированных трубах.

Часто такой способ применяют при разводке по потолку под натяжной потолок. Однако большого смысла мы в этом не видим, поскольку от механических повреждений тонкая пластиковая гофра всё равно не защитит, при коротком замыкании она прогорает мгновенно, локализационную противопожарную способность также не обеспечивает, эстетически она не выигрывает, поскольку её просто не видно за натяжным потолком и имеет смысл её прокладывать только за гипсокартонными стенами, когда она служит своего рода направляющей для замены проводов, чтобы не вскрывать полости гипсокартонных стен. Тем не менее многие заказчики настаивают на монтаже именно в гофоротрубе.

проводка в гофротрубе по потолку

В завершение монтажа

Итак, все провода проложены. Теперь необходимо выполнить соединение проводов и розеток, выключателей, светильников, соединение проводов в монтажных (распределительных коробах).

Проверку, если запутались, можно сделать при помощи тестера, так называемая «прозвонка». Она покажет, где какой проводник, но лучше всё же подписывать концы кабелей. И затем, самое главное, необходимо подать напряжение и проверить все линии. Обязательно, на бедующее,  промаркировать все линии, подписать щиток.

В заключение необходимо пригласить электрика для подключения Вашего электрощитка к общей распределительной общедомовой сети.

Итак подводя итог, можно кратко сформулировать последовательность действий и основные этапы:

1. Рисуем план квартиры, дома. Размечаем, где бы мы хотели видеть розетки, выключатели, освещение (люстры, бра, точечные источники света, светодиодную подсветку), где будет находиться электрощит. Наносим на план и параллельно можно сразу отмечать на стенах для удобства.
2. По плану делаем спецификацию – список того, что нам понадобится из материалов, количество, метраж кабеля и т.д.

Удобно, когда есть дизайн-проект, в котором это всё уже разрисовано, даны привязки, отметки, посчитано количество, метраж кабеля в спецификации и т.д.

Спецификация светильников из дизайн-проекта квартиры

3. Подсчитываем мощность всех электропотребителей, разбиваем на группы, высчитываем суммарную установленную мощность всех групп и их токи нагрузки (в теме данной статьи это подробно не рассмотрено, но в интернете предостаточно информации). Отметим лишь кратко, по установленной суммарной мощности, учитывая коэффициент спроса, рассчитываем номинальный ток в цепи, по нему выбираем сечение проводников. А для защиты цепей по номинальному току выбираем ближайший в большую сторону автоматический выключатель и/или УЗО и диф.автоматы. Разрисовываем схему щитка, размещаем все устройства защиты.
4. Закупаем все необходимые материалы и устройства
5. Крепим кабель открытым или закрытым способом, бурим отверстия для подрозетников, вмазываем их.
6. Расключаем концы кабелей на розетках, выключателях, распаячных коробках и, с другой стороны, заводим все кабели на щиток.
7. Проверяем работоспособность.

Разводка электрики в квартире,  цена которой достаточно не высока, может при самостоятельном монтаже стоить очень дорого, так как некоторые ошибки могут привести к необходимости повторного ремонта, а это и время, и материалы, и усилия. А иногда здоровье или даже жизнь!

Вместе с тем разводка электрики в новостройке своими руками это возможность всё сделать самому, проявить свой потенциал и в будущем повод гордиться собой и своей проделанной работой.

Разводка электрики в квартире

Электропроводка в квартире своими руками – пошаговая схема, монтаж проводки и разводка для квартиры

Менять старую внутриквартирную проводку на новую принято при капремонте жилья. Этот электромонтаж сопряжен со штроблением стен и обилием строительной грязи. После него все равно приходится полностью обновлять интерьерную отделку. Проложить электропроводку в квартире своими руками при наличии даже минимальных навыков в обращении с обычным инструментом не составит особого труда. Главное при монтаже проводов соблюдать меры безопасности, а при разработке проекта разводки четко придерживаться норм ПУЭ.

Содержание

1. Особенности
2. Планирование и схема
3. Группировка

• Стационарная техника
• Осветительные приборы
• Кухня
• Специальные линии
• Санузлы
• Жилые помещения

Способы прокладки

• Открытая
• Скрытая

План работ

• Разметка
• Монтаж
• Подключение УЗО
• Подключение осветительных приборов

Меры безопасности

Варианты схем

Заключение

Особенности современной электрической разводки

Раньше электропроводка в городских квартирах прокладывалась по упрощенной двухжильной схеме TN-C из алюминиевых проводов. Этот вариант был дешев и прост в исполнении, поэтому в советское время применялся практически повсеместно. Однако при такой разводке УЗО и автоматы функционируют не всегда корректно. Они нередко просто не срабатывают в аварийных ситуациях.

В панельных домах чаще всего проводку прокладывают по диагонали в специальных каналах

Сейчас принято использовать схему с заземлением TN-S либо TN-C-S и медные провода. Такую электропроводку отличает большая безопасность. Плюс она рассчитана на более высокие мощности потребления и стабильней работает при сбоях в электросети.

Планирование и схема

Прежде чем отправляться в магазин за электропроводами и иными расходными материалами, следует правильно распланировать схему разводку внутриквартирной электросети. Необходимо сделать план жилища с потребителями электроэнергии и разбивкой их на группы (каждая со своей выделенной мощностью). Сегодня на квартиру выделяется лимит порядка 5–10 кВт, в старых домах он и того ниже – от 1,3 до 2,5 кВт. И вот эти киловатты надо грамотно разделить на освещение и бытовые электроприборы, чтобы всем хватало энергии.

Как рассчитать количество потребляемой электроэнергии в квартире

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

• электрическую плиту;
• освещение;
• розетки для чайника, миксеров и другой бытовой техники;
• розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

• системы теплого пола;
• электрического полотенцесушителя;
• водонагревателя с ТЭНом и т. п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО. Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток.

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

В качестве примера неправильно спроектированной схемы можно привести достаточно распространенную ситуацию с включением кондиционера в существующую старую розетку. Так делать нельзя, для сплит-систем следует прокладывать от щитка в квартиру отдельную обособленную линию электропитания.

Способы прокладки

Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.

Варианты прокладки проводки в квартире по потолку и по полу

Открытый

У наружного способа преимущества следующие:

1. Дешевизна монтажных работ.
2. Простота самостоятельного монтажа.
3. Упрощенная возможность переделки разводки и формирования новых линий.

Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае. Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.

Скрытый

Среди достоинств скрытого электромонтажа проводов числятся:

1. Более высокая безопасность и долговечность проводки.
2. Меньший риск возникновения пожара при перегреве и оплавлении проводов.
3. Эстетичный вид интерьера.

Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.

Размер сечения проводов для открытого и закрытого монтажа электропроводки

План работ

Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.

Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:

1. Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
2. В созданные каналы (штробы) укладываются электрические кабели.
3. Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
4. Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
5. Осуществляется проверка электросети на предмет коротких замыканий.

Разметка, подготовка стен

При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.

Правила разметки электропроводки в квартире

Монтаж и прокладка проводов

Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.

Подключение автоматов и УЗО

При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.

По правилам окончательное подсоединение вводного кабеля должен производить электромонтер обслуживающей дом организации или сотрудник энергокомпании. А они при выявлении несоответствия защитной автоматики в электрощитке на этаже нормам ПУЭ подсоединять квартиру к электросети просто откажутся. И придется все заново переделывать.

Как распределить УЗО в квартире по группам

Подключение осветительных приборов и фурнитуры

Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.

Меры безопасности

И главное – меры безопасности. Не стоит брать пример с горе-мастеров, которые начиная прокладывать проводку в доме своими руками, забыли проверить наличие напряжения в электросети и получили удар током. Лучше перед началом работ все несколько раз перепроверить, чем потом оказаться в больнице. И использовать при электромонтаже инструмент следует только тот, что имеет защитные резиновые ручки.

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Заключение

При наличии опыта электромонтажа самостоятельно проложить в своей квартире электрические провода не составит проблем. На этом можно немало сэкономить при ремонте. Однако если навыков подобных работ нет, то лучше пригласить профессионального электрика. От правильности выполнения расчетов в проекте электрики и последующего ее монтажа зависит не только комфортность проживания в доме, но и общая электробезопасность. Ошибки здесь недопустимы.

Смотрите также видео как сделать электропроводку в квартире:

Читайте про другие наши материалы:

Электропроводка в квартире своими руками: пошаговая инструкция, монтаж

 Для внушительного количества людей домашний ремонт является большой проблемой и тяжелым стрессом, но не бойтесь, в данной статье опытные мастера с удовольствием поделятся знаниями и подробно, пошагово, расскажут, как собственноручно провести электропроводку в квартиру своими руками. Это не сложно, будьте уверены в себе и своих силах, следуйте инструкциям, а так же помните о соблюдении техники безопасности при работе с электричеством.

Если впоследствии у вас возникнут неразрешимые сложности или непонятен какой-либо из описанных ниже шагов, то тогда разумнее обратиться за помощью к командам профессиональных электриков – ремонтников, поскольку они, используя опыт и наработанные умения, выполнят работу самостоятельно и избавят вас от терзающей неуверенности. В противном случае, Ваше подспорье – данная статья.

Содержание

• План – схема
• Методы монтажа.
  • Шаг первый: Штробление стен.
  • Шаг второй: Прокладка трассы
  • Шаг третий: Фурнитура и отделка.
  • Шаг четвертый: Электрический щит
  • Шаг пятый: Внешний энергоноситель.
• Пошаговые 43 фото электропроводки своими руками:

План – схема

Прежде чем приступить к воплощению желаемого в действительное, следует, как и во время любой другой работы, разработать план – схему, по которой вам важно ориентироваться впоследствии. В первую очередь нужно на листе изобразить план жилого помещения, а так же учесть местонахождение бытовой техники, осветительных приборов, выключателей, розеток, дверного звонка, телефонов и электрического щитка. Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать. Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись.

Полезный совет:Для понятного понимания положения дел рекомендуется осветительную, и розеточную схемы рисовать на сторонних листах одного чертежа. Продумайте количество розеток и ламп, а так же местонахождение распределительного щитка, исходя из индивидуальных особенностей жилой площади.

Уделите требуемое внимание помещению с ванной, туалетом и раковиной, так как в данных комнатах присутствует повышенная влажность, соответственно, проводка в подобных местах должна быть хорошо защищенной от воздействия воды. Не лишним будет подвести к ванной комнате устройство защитного отключения, которое, в случае утечки электричества, обесточит всю комнату и спасет от внезапно нагрянувшей катастрофы.

Полезный совет:Розетки в ванной, для большей безопасности и спокойствия жителей квартиры, должны быть обязательно заземлены.

Так же, готовя план – схемы учтите мощность подключаемых в сеть электроприборов, особенно габаритных, таких как холодильник или электрическая плита. Вы рискуете пережечь слабую электропроводку и вызвать пожар, если будете использовать ее там, где требуется более качественная. Не забудьте определиться с выбором автоматического выключателя, устанавливаемого в электрический щит.

Методы монтажа.

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Полезный совет:Еще на этапе создания план – схемы составьте список необходимых материалов и подсчитайте необходимую длину проводов, учитывая все особенности креплений и подвода контактов.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача – провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Шаг первый: Штробление стен.

• Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Полезный совет:Существует множество способов вырезания каналов в бетонных стенах. Исходите из своих возможностей и наличия рабочих инструментов. Не имея болгарки с диском работы по бетону, можно использовать дрель или зубило и молоток.

Шаг второй: Прокладка трассы

• Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров. Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ.
• Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе. Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Интересный факт:В советское время во время прокладки трасс активно использовался разведенный алебастр, который очень быстро застывал и «захватывал» провод, присоединяя его к стене. При работе с этим материалом учитывайте тот факт, что алебастр схватывается очень быстро, поэтому максимально сократите время работы с данным материалом.

Шаг третий: Фурнитура и отделка.

• Подключение фурнитуры – не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Полезный совет:Для монтажа электросетей лучше использовать одножильный медный провод, поскольку при дальнейшем соединении проводов скрутка с одножильными проводами значительно жестче. Подключение розеток одножильным проводом так же будет надежнее альтернативных.

• Выбирая подходящую фурнитуру обращайте внимание на материал и сопроводительные бумаги, которые могли бы подтвердить их качество. И не забывайте, что электрические розетки являются устройствами повышенной пожарной опасности, поэтому не размещайте их рядом с раковинами, газовыми или электрическими плитами и ванной. Так же не подсоединяйте розетки вблизи пола, поскольку, в случае затопления последнего, может возникнуть короткое замыкание и разгореться пожар.

Полезный совет:Помните о технике безопасности при работе с электроприборами и постарайтесь учитывать все возможные ситуации, способные произойти в вашей квартире и за пределами. Помните: Вы строите на годы вперед!

• По завершению установки розеток, выключателей и прочей фурнитуры, следует заштукатурить стены, скрывая проделанную работу и приводя жилое пространство в более презентабельный вид.

Шаг четвертый: Электрический щит

• Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план – схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Интересный факт:Наличие УЗО в электрической сети не спасает от короткого замыкания и энергетических перегрузок, поэтому обязательно дополняйте цепь автоматическим выключателем.

Шаг пятый: Внешний энергоноситель.

• Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Полезный совет:Подключение вашей домашней электрической сети к внешнему энергоносителю лучше предоставить ответственным за жилое здание лицам, поскольку только им доподлинно известны все тонкости устройства подачи электропитания в доме.

схемы электропроводки + как провести самому

Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Содержание статьи:

• Отличительные черты современной электропроводки
• Для чего нужна схема разводки?
• Разделение электропроводки на группы (линии)
  • Стационарная бытовая техника
  • Выделенная линия для кухни
  • Одна или несколько осветительных групп?
  • Помещения с повышенной влажностью
• Обзор схем электропроводки для жилых помещений
  • Вариант #1: однокомнатное жилье или студия
  • Вариант #2: 2-, 3-комнатная квартира
• Выводы и полезное видео по теме

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с , осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной ?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

Галерея изображений

Фото из

Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей

На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты

Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа – мощная бытовая техника

2 группа – кухонная линия

3 группа – ванная и туалет

4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:

Галерея изображений

Фото из

Распределительную коробку следует установить за границей санузла – в коридоре, холле или прихожей

Для каждого устройства, которое используется в ванной (стиральной машины, светильников у зеркала, фена или электробритвы), необходимо выделить отдельную розетку

Вне зависимости от размеров санузла выключатель всегда устанавливают с наружной стороны. Наиболее удачное место – около входной двери

Электрокабель рекомендуют прокладывать в верхней части стены, под самым потолком, располагая линии параллельно полу и используя изолирующий рукав

Правило 1 – установка распределительной коробки

Правило 2 – монтаж розеток для электроприборов

Правило 3 – место установки выключателя

Правило 4 – способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но  во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Обзор схем электропроводки для жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования разводки в собственном помещении. При составлении чертежа важно учесть расстановку и мощность стационарной техники, условия использования электроприборов, комфортное для использования размещение розеток и выключателей.

Вариант #1: однокомнатное жилье или студия

Отличительная черта однокомнатного жилья – минимальное, по сравнению с остальными вариантами, количество электроприборов, соответственно, образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или санузла не нужно планировать отдельные группы – общие принципы лучше сохранить.

Вариант схемы проводки для 1-комнатной квартиры с учетом того, что в каждом помещении планируется установить один прибор освещения

Рассмотрим, что обязательно следует предпринять при составлении схемы разводки электрики в однокомнатной квартире:

• выбрать основные параметры электрической сети;
• рассчитать нагрузку, подобрать кабель и УЗО;
• выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему будет намного легче.

Параметры электрической сети

Сложно заранее решить, какие приборы будут установлены во всей квартире, тем не менее, хотя бы приблизительное их количество необходимо, чтобы правильно подсчитать суммарную мощность.

Важно определить и места их размещения, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для монтажа розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток – 0,3-1,8 м, выключателей – 0,6-0,9 м. Ориентируемся на удобство пользования

Также важно выбрать способ прокладки кабелей – открытый или закрытый. предполагает укладку проводов поверх декоративной отделки стен. В этом случае чаще всего проводку прикрывают пластиковыми коробами, но в отдельных случаях оставляют на виду.

Монтаж проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и находящиеся на виду провода являются частью декоративного оформления

Преимущества открытой проводки:

• возможность установки после или во время ремонтных работ;
• быстрый монтаж;
• в любое время можно подключить еще одну линию.

При монтаже скрытой проводки придется штробить стены, чтобы все провода замаскировать под финишной отделкой. Проще с подвесными конструкциями: подводку для системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

У скрытой проводки плюсов немного, но они весомее:

• предъявляются не такие строгие требования к параметрам и условиям монтажа;
• увеличиваются допуски к номинально разрешенным токам;
• сохраняется интерьерная целостность.

Традиционно в новых квартирах используют скрытую разводку, а открытым способом пользуются только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет нагрузки электросети

Чтобы рассчитать общую нагрузку электроприборов, необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение электросети. Существует множество формул расчета, но лучше воспользоваться готовыми таблицами.

Таблица потребляемых мощностей наиболее распространенных бытовых электроприборов, которые обычно используются жителями квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики приборов (+)

Рекомендуем для подсчета точной нагрузки обратиться к инженеру или воспользоваться компьютерной программой, потому что от результата зависит .

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытый или закрытый), так как у закрытой проводки теплопроводность меньше, следовательно, и ток также меньше (+)

По правилам, если внутриквартирные сети разделены на группы, то каждую отдельную линию необходимо оборудовать автоматом 25 А. Следовательно, при разбивке на группы учитываем суммарный номинальный ток (не более 25 А).

Существуют исключения: например, для осветительных сетей достаточно аппарата защиты на 16 А, но при условии, что группа включает в себя не более 20 розеток и ламп одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) необходима отдельная линия с аппаратом защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых на протяжении долгих лет не проводился ремонт, или на даче, где нет мощного электрооборудования. Получается, что даже для устройства электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электроточек по группам. Для кухни выделено целых три группы, обслуживающих электроплиту, малую бытовую технику и осветительную сеть

Эта схема практически применима к любому типу жилья, но точек подключения, соответственно, и линий, в 2- и 3-комнатных квартирах будет больше.

Вариант #2: 2-, 3-комнатная квартира

Принципиально электрическая разводка не зависит от количества комнат, но существует ряд особенностей, которые нужно учесть:

• розеточную сеть лучше разделить на несколько групп – по количеству комнат;
• осветительную систему также необходимо разделить по комнатам;
• для кухни следует выделить как минимум три линии – для приборов освещения, мощного оборудования и малой бытовой техники;
• если санузел раздельный, лучше также использовать разделение на 2 группы.

Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы разводки включают охранное оборудование.

Примерная схема установки защитной аппаратуры для квартиры с двумя комнатами. Предполагается, что кроме розеточных и осветительных групп в квартире установлена система видеонаблюдения и охранная сигнализация

Если составлением схемы и монтажом занимаются специалисты, то и у вас по окончании работ должна остаться схема – на случай ремонта или возникновения непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатных квартир лучше использовать несколько чертежей, так как в одном сложно обозначить все группы, включая слаботочные

По разработанной схеме прокладки электролиний и установки электроточек можно смело выполнять монтаж . Желательно избегать изменений в спланированной разводке во время производства работ. Однако если в них возникнет необходимость, корректировку схемы нужно делать с учетом вышеизложенных правил.

Составляя , обязательно следует указать входное электрооборудование и параметры кабеля из входной группы.

Выводы и полезное видео по теме

Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:

Профессиональные советы от практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.

Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Электрика в квартиру схема подключения своими руками. Электромонтаж в однокомнатной квартире. Подключение автоматики и УЗО

При выполнении отделки новостроек, выполнении квартирного румонта необходимо, в первую очередь, обращать внимание на состояние электрики. В этом посте я хочу рассказать о существующих схемах электропроводки, о составлении новых схем, с таблицей выбора сечений проводов и кабелей и небольшими советами по ремонту электрики.

Цены

Электромонтаж: цены — метод формирования

Электромонтаж: цены — метод формирования. Чем комфортнее условия проживания, тем больше у современного человека всевозможных бытовых проблем. На первый взгляд тотальная электрификация кажется отличным решением для обеспечения нашего комфорта и уюта. Но стопроцентная зависимость от электричества делает нас достаточно уязвимыми. Представить себе жизнь без света, компьютера, бытовой техники невозможно – а ведь все эти устройства могут функционировать только при наличии электричества.

Возможно, поэтому услуги электрика пользуются большим спросом. Ведь рано или поздно в любой системе происходят сбои. Система электроснабжения не является исключением. Но в отличие от других направлений ремонт электрики своими руками может плохо закончиться для электрика-любителя.

Электромонтаж: метод формирования ценыПри возникновении проблем с электричеством или необходимости ремонта электрооборудования необходимо вызвать электрика.

Соблюдать это простое правило, значит обеспечить безопасность себе и близким. Тем более, что вызвать электрика сегодня несложно и не требует много времени и сил.

Все, что вам нужно, это обратиться в компанию, которая специализируется на электромонтажных и ремонтных работах. Найти такую ​​компанию так же просто. При запросе «электрик на дом» поисковик выдаст сотни ссылок на сайты компаний и страницы частных мастеров.

Чтобы выбрать компанию подрядчика из этой лавины предложений, предлагаем использовать проверенный способ.

Выбирая для себя компанию, посетите ее сайт, а также поинтересуйтесь мнением ее специалистов на специализированных потребительских форумах. Получить рекомендации и отзывы о компании сегодня очень просто. Например, на сайте нашей компании мы отдельно разместили информацию с рекомендациями и отзывами наших постоянных клиентов.

Важным критерием выбора подрядчика является объем выполняемых работ и их стоимость.

Цены на услуги электрика формируются преимущественно в зависимости от вида работ и объема. Например, электромонтаж, цены на который зависят от объема, может включать в себя дополнительные услуги, обязательно влияющие на стоимость. Бывают ситуации, когда электромонтаж проводится с нуля, соответственно, перед электромонтажом разрабатывается электропроект, дается разрешение на ввод системы в эксплуатацию и т. д. Это все влияет на конечную стоимость услуги.

Рано или поздно, но приходит

Рано или поздно, но приходит время, когда нужно поменять проводку в квартире. В принципе, это не очень сложная задача, но хорошо бы иметь хотя бы теоретические знания о порядке его замены. И конечно, нужно быть предельно осторожным при работе.

При осуществлении отделки новостроек, выполнении румонта необходимо, в первую очередь, обращать внимание на состояние электрики. В этом посте я хочу рассказать о существующих схемах, о составлении новых, с таблицей подбора сечений проводов и кабелей и небольшими советами по электроремонту.

В домах старого жилого фонда есть несколько способов подачи квартир. Электропроводка осуществляется двухжильным алюминиево-алюминиевым проводом сечением 2,5 мм2 для общей электропроводки и трехжильным электропроводом сечением 4 мм2 отдельно для электроплиты. Я не оговаривался, это был провод, а не кабель. Это плоский АППВ 3х2,5 или 2/3 одиночных провода марки АПВ2,5/АПВ 4 (соответственно), уложенный в защитном тембрике (в простонародье «белизна»).

В квартирах более «молодых» домов согласно Правил устройства электроустановок вып. 7 (Правила устройства электроустановок домов, введенных в эксплуатацию после 2007 г.), электропроводка выполняется с использованием защитного провода РЕ на всем протяжении.

Еще несколько слов о старой проводке.

Изготовлен из алюминиевой проволоки.

Расмаячные ящики для освещения бывают под, обшиты железной стенкой или замурованы. Стучат глухо.

Кухонная электрика, в панельных домах питается от провода, проложенного поверх сантехнического прибора, там же есть и распиновка. Это важно, если вы делаете и сносите стены и потолок в.

Питание розеток прокладывается либо в полу вашей квартиры, либо в квартире выше, либо в кабель-каналах плит перекрытий.

Ищите электрический ввод в квартиру возле подъезда. Для квартир с электропроводкой в ​​пластиковых коробках внизу. Ввод электропитания в квартиру осуществляется сверху вниз. В стену замурована железная труба для вводных проводов. Это важно, если вы хотите установить скрытый электрощит для квартиры.

Если вы решили сделать в квартире серьезный ремонт или воплотить в жизнь свои мечты об отделке новостройки, не забудьте начать с планирования новой электропроводки (новая, надежная еще никому не мешала)

Несколько общих советов:

Сначала нарисуйте схему квартиры, на ней расположение электрических розеток, выключателей, светильников. Для вашего удобства их следует привязать к расстановке будущей мебели, определить высоту розеток (рекомендую 40 см в комнатах, 95-100 см для низких кухонных гарнитуров, 110-115 см для высоких кухонных столов) и высота выключателей (рекомендую 90 см).

ВВГ-отечественное производство.

NUM (NYM) — Кабель импортного качества, но очень жесткий.

Правильная электропроводка в квартире

Правильная электропроводка в квартире – это, прежде всего, безопасность электроприборов. Во-вторых, это удобство подключения бытовых приборов и их нормальная стабильная работа.

Электроснабжение электроприборов в квартире начинается с квартирного счетчика, а точнее с подходящего к счетчику вводного кабеля. Большинство квартир, в которых не проводилась реконструкция электропроводки, были рассчитаны на нагрузку порядка 1,5-2 кВт по устаревшим советским нормам. Соответственно, в квартиру заходит алюминиевое сечение 2,5 кв.мм. Однако на сегодняшний день большое количество различных бытовых электроприборов потребляют большее количество электроэнергии.

  Поэтому первое, с чего начинается электропроводка в квартире, это замена подводящего провода, подходящего для электросчетчика с алюминиевого на медный сечением не менее 2,5 кв.м., при этом мы рекомендуем провод с сечением 4 кв.м. Такое сечение обеспечивает надежную работу при одновременном включении нескольких мощных бытовых приборов.

1 Подводящий провод подходит к квартирному распределительному щиту, представляющему собой пластмассовую или металлическую коробку, в которую обычно входит электросчетчик, нулевая шина и DIN-рейка, к которой подключаются автоматические выключатели (автоматы). Свинцовый провод подключается к счетчику. От счетчика нулевой провод подключается к нулевой шине, а фазная шина подключается к автоматическим выключателям (автоматическим выключателям). Каждая машина соединена через перемычку друг с другом.

2 Количество и тип автоматов зависит от схемы разводки в квартире:

для повышения безопасности электропроводки рекомендуем установить устройство защитного отключения (УЗО), которое отключит электричество при случайном прикоснуться к проводу человека;

если в локальной электрической сети часто наблюдаются скачки напряжения, рекомендуется установить реле минимального-максимального напряжения, которое будет отключать электроэнергию при превышении входного напряжения установленного значения; 9Автоматические выключатели 0003

образуют в проводке две группы: группу розеток и группу освещения. Розеточная группа подключается к автомату с номинальным током 25А;

группа освещения обычно маломощная, так как лампочки в осветительных приборах потребляют 60-100 Вт мощности (энергосберегающие лампочки — меньше). Поэтому автоматический выключатель для такой группы подбирается с током 10 А или даже 6 А. Установка автоматов, рассчитанных на большее значение тока, снизит безопасность работы проводки, поэтому при возникновении автомата они будут нечувствительны ;

некоторые мощные стационарные электроприборы (стиральная машина, кондиционер, электрическая духовка и т.д.) можно подключать через отдельный автомат. В противном случае эти устройства подключаются к группе розеток.

3 От распределительного щита проложены провода на розеточную группу (медь сечением 2,5 кв.мм) и на группу освещения (медь 1,5 кв.мм). Провод должен быть проложен в гофротрубе, что обеспечит защиту от возгорания при наличии деревянных элементов или защиту провода от механических повреждений.

4 Провода должны подходить к распределительным коробкам в комнатах. Коробки можно не ставить, но в этом случае проверка проводки, замена участков проводов будет значительно затруднена. В распределительных коробках провода разветвляются. Фаза и ноль подаются на розетку от розеточной группы; отдельная фаза — на выключателе, ноль — на осветительном приборе.

5 Провода соединяются между собой скруткой и зажимаются специальными концами под болтовой зажим. Такое соединение обеспечит надежный контакт, который не будет искрить и перегреваться. Кроме того, медные провода могут соединяться сваркой, пайкой или с помощью клеммных зажимов.

6 Коробки распределительные соединены между собой последовательно, то есть друг за другом.

Совет: при монтаже электропроводки всегда следует строго соблюдать общепринятую маркировку проводов, согласно которой нулевой провод имеет синий цвет, а фазный – красный или коричневый.

Этапы приемки работ по ремонту электрики.

После прокладки кабеля и установки коробов.
   Проверьте расположение ящиков для установки согласно вашему плану.
   Проверьте крепление кабеля: если кабель был проложен в канавках, он не должен выступать из-за стены. В противном случае у вас будут проблемы со штукатуркой, о чем вас обязательно уведомят штукатуры, чтобы увеличить оплату их услуг. Если трос крепился к стенам – то это должны быть вполне надежные дюбели, а не гвозди или «лапвичи» из алебастра. Помните — кабель должен быть проложен вертикально или горизонтально. Никакие диагональные линии (кроме подвесного потолка) или, что еще хуже, перекрестное размещение кабеля категорически не допускаются.
   Если ваш кабель гибкий (сердцевина состоит из набора проводов), то перед установкой концы гибкого кабеля должны быть либо спаяны, либо заделаны. Этот вопрос желательно уточнять до начала работы. Если электрики начнут оправдываться таким требованием, то наверняка у вас есть хакеры, которые не уважают ни ваш труд, ни ваши деньги.

   Примечание: на сегодняшний день концы гибкого кабеля редко паяют — слишком трудоемкая операция. В основном используются трубчатые проушины (в просторечии — наконечники), что снижает трудоемкость в несколько раз. Для опрессовки трубчатых наконечников используются специальные клещи (стоимость около 15-20$). Однако большинство электриков используют для этой цели обычные пассатижи, что, конечно, лучше, чем ничего. Впрочем, что касается нас самих, то мы все предпочитаем немецкую педантичность русскому «и так сойдет».
   После установки электрофурнитуры механизмов (розетки, выключатели и т.п.).
   Суппорты всех розеток и выключателей должны быть вровень со стеной.
   По возможности включать все сразу. Если электрики допустили последовательное соединение где угодно, что-то перестанет работать.
«Перекалить» все и дифзащиту (все УЗО имеют специальную кнопку «Тест») для правильной разводки по линиям.
   Электрики должны оставить вам план-схему электрощита с разбивкой по линиям (например: 1-й автомат — кухонные розетки, 2-й — освещение зала и т.д.)
   После установки передней части электроарматуры с каркасами и светотехникой.
   Рамки должны плотно прилегать к стене.
   Переключатели переключателей должны работать четко без особых усилий: если клавиша заедает, это либо перекос рамки, либо у вас очень дешевый переключатель. Если на клавишу нужно «нажимать» — механизм выключателя сильно утоплен в стену. Это очень грубая ошибка. Так что не сомневайтесь, такой брак электрики придется переделывать однозначно.

Два типа распределительных коробок

   Также отдельно нужно говорить о системе распределительных коробок. На сегодняшний день можно выделить две основные схемы разводки:
раздельная установка распределительных коробок. Это стандартный случай, описанный в Правилах устройства электроустановок. Недостаток этого способа в том, что все распределительные коробки владелец впоследствии красит или заклеивает обоями. Распределительную коробку, конечно, закрыть невозможно, но…
   совмещение распределительной коробки с местом под выключатель (розетку). Расход кабеля увеличится примерно на 20%-30%. Зато не нужно будет платить за установку электрораспределительной коробки. По деньгам все равно будет убыток, но все будет красиво и для возможного ремонта электропроводки квартиры (дома) очень удобно.

Кто-то может сказать, что «электрики» вообще не занимаются распределительными коробками. Доходит до смешного — на каждую розетку идет отдельная линия и соответственно ставится отдельный автоматический выключатель. Таким образом, затраты удваиваются, а то и утраиваются. Так что, конечно, вы можете. Но экономический эффект аналогичен стрельбе по воробьям из пушки.

Планируя освещение, подумайте о возможных удобствах, так как все нижеследующее должно быть запланировано до начала электромонтажных и электромонтажных работ:

включение-выключение света может быть выполнено из 2-х мест (с помощью проходных выключателей) или из 3-х мест (два проходных и один перекрестный выключатель) и даже их 4-х мест. Схемы установки проходных выключателей вы можете изучить на нашей странице «Проходные выключатели-схемы». При желании можно организовать включение с пульта. Сочетание обычных выключателей с дистанционным управлением тоже вполне возможно и будет очень удобно в будущем;
Часто бывает необходимо, чтобы вентилятор в туалете или ванной некоторое время работал после выключения света. Эта проблема решается установкой реле времени в коробку под выключатель. Стоимость такого устройства – от 15 долларов; Описание можно найти на нашем сайте: Реле времени ETI SMR-H
   Для диммирования (регулировки) уровня освещенности возможны два варианта. Первый – установить диммер той же серии, что и вся ваша электроустановка. Второй — установить специальный тонкий диммер в монтажную коробку под вашим выключателем. Описание можно найти на нашем сайте: Dimer ETI SMR-S Стоит такой диммер европейского концерна ETI, например, около 20$. В первом случае можно приобрести турецкий диммер стоимостью не более 10$ или диммер европейского производителя стоимостью от 50 долларов и выше. Если вы ориентированы на качественный электромонтаж, то при втором варианте вы сможете сэкономить от 20 до 100 долларов на одном диммере. Примечание: отрегулировать освещение люминесцентных ламп (в том числе «экономок») обычным диммером не получится;

   диммирование люминесцентных ламп выглядит очень эффектно. Однако сложность в том, что для диммирования трубчатых люминесцентных ламп необходимо специальное электронное устройство управления (около 50 долларов) или ключница с возможностью диммирования (стоит от 20 долларов). Также понадобится специальный диммер для люминесцентных ламп, который выпускают даже не все европейские производители;
   для создания ощущения присутствия в доме можно подключить настольную лампу  через таймер. В установленное время лампа будет включаться и выключаться. Стоит такой таймер от 5$ до 10$ и входит в обычную розетку;
   С помощью недорогого датчика движения можно обеспечить автоматическое включение света в коридоре при вашем появлении. Освещение автоматически выключится по истечении установленного вами времени;
   С датчиком присутствия вы можете обеспечить освещение в своем гараже, пока вы там находитесь. Свет автоматически погаснет, когда вы уйдете;
   С помощью сумеречного реле Вы обеспечите автоматическую подсветку нужного места ночью, а днем ​​подсветка будет автоматически выключаться;
Высшим шиком считается полная автоматизация освещения. Например, жалюзи ваших окон поднимаются/опускаются/поворачиваются в зависимости от уровня освещенности на улице, при включении телевизора освещение в комнате автоматически устанавливается на заданный вами уровень, освещение в детских комнатах регулируется выключается безусловно в 10:00 в будни и в 11:00 в выходные и т.д. Такое удовольствие называется системой «умный дом» и стоит от 1000$. Умный дом может управлять не только освещением, но и холодильником, микроволновкой духовка, ванная и т. д. По мобильному телефону можно получать сообщения, например, о происшествии или несанкционированном проникновении в ваш дом, а также отдавать команды любому устройству, подключенному к электросети.

Каковы требования к электрическому шкафу?

Электрошкафы можно разделить на шкафы учета (при наличии внутреннего счетчика) и шкафы распределительные (внутри находятся автоматы, дифференциалы и другие устройства для распределения электроэнергии и защиты). Для небольших комнат — площадью до 100 м2 — обычно два вида гардероба объединяют в один и называют этот шкаф несколько устрашающе — ЛГУ, что означает вводно-распределительный учет. По нормам не нужно разделять учет и распределение или, наоборот, стремиться запихнуть все оборудование в один шкаф. Как бы вы это ни делали, все будет правильно. Главное — целесообразность. Единственные жесткие и быстрые правила, которые нельзя нарушать:

   — шкаф учета, которым будет оплачиваться электроэнергия, может быть только один;
   — Наличие вводной машины  на все отдельно стоящее помещение/участок.

К материалу корпуса тоже нет строгих требований — пластик или металл. Обычно металлические шкафы предпочтительнее для производственных помещений, а пластиковые – для быта.

Герметичность электрошкафа важна при установке на открытом воздухе и во влажных помещениях (ванные комнаты, кухни и т.п.). При этом минимальное требование по степени герметичности – IP54 (возможно и выше). Во всех остальных случаях особых требований к степени герметичности нет.

Кабельная продукция

Изделия для прокладки кабеля Для монтажа электропроводки одних проводов часто бывает недостаточно. Ведь провод еще нужно как-то закрепить, защитить или спрятать. Важно выполнить монтажные работы и в соответствии с эстетическими требованиями к внешнему виду. Для этих целей существует множество видов изделий из пластика и металла, специально изготовленных для того, чтобы сделать эксплуатацию электрических проводов более удобной, безопасной и привлекательной внешне.

Обычно в бытовых условиях электропроводка прячется в толще стен или в слое штукатурки. Популярность такого способа укладки проводов была обусловлена ​​тем, что все элементы электропроводки становятся незаметными. Кроме того, цемент служит надежной защитой от механических воздействий и теплоизоляцией, обеспечиваемой сухой штукатуркой. Подробнее об этом читайте здесь — Особенности монтажа скрытой электропроводки Устройство скрытой электропроводки при ремонте квартиры или дома, Прокладка скрытой электропроводки в деревянных домах.

Однако этот метод имеет существенные недостатки. Первое, с чем сталкиваются электрики при обслуживании или ремонте электропроводки – это сложность доступа к нужному участку. Определить само место повреждения или протечки довольно сложно. А когда это удается сделать, то возникает вопрос, как вскрыть керамическую плитку или порвать обои с наименьшими потерями? Потом придется привести все в первоначальный вид. Также остро встанет проблема модернизации электропроводки и замены комплектующих на более современные и безопасные образцы. Такая процедура потребует практически нового ремонта, что может ударить по кошельку владельца.

  Изделия для прокладки кабеля По этим причинам был найден достойный выход – размещать провода не внутри стен, а над их поверхностью. Такой способ проводки получил название открытого.

Видна открытая проводка, что не очень приятно глазу. Также он становится более уязвимым к механическим повреждениям, его легче убить, когда он доступен. Но все это поправимо благодаря специальным изделиям для прокладки кабеля открытым способом как внутри, так и снаружи помещения – пластиковым и металлическим коробам.

Как правило, пластик используется внутри помещений, а металл — снаружи или внутри офисных и производственных помещений. Металлические изделия для прокладки кабеля представляют собой различные металлические короба, металлические гофрированные трубы (или металлорукава), а пластмассовые – кабель-каналы или монтажные коробки, жесткие гладкие трубы из ПВХ, кембрик. Проводка — открытая и скрытая.

Для фиксации открыто проложенных кабелей и проводов применяют специальные электротехнические изделия — зажимы крепежные, скобы металлические, зажимы дюбельные пластмассовые, полосы металлические, площадки самоклеящиеся.

В каком порядке устанавливать устройство: автомат, УЗО, реле напряжения, разрядник и т.д.

Как было сказано выше, первым выключателем в электросети должен быть вводной выключатель. Вместо входного автомата допускается также установка дифференциального автомата (устройства, где автомат и дифрель совмещены). Если для вашего электроснабжения предусмотрен грозовой разрядник (защита от остаточных токов молнии), то его ставят перед вводным автоматом.

Далее может следовать релейная автоматика, защищающая всю квартиру (дом) от утечки и поражения электрическим током (дифференциальное реле), а также защищающая бытовые приборы от скачков напряжения (реле напряжения). Далее устанавливаются автоматические выключатели на отдельных линиях. После каждой линейной/группировочной машины может быть установлена ​​автоматическая защита и/или управление этой линией: диффузор, реле напряжения, сумеречное реле и т.п.

  На заметку. Линейный выключатель устанавливается как на группу розеток/выключателей, так и на конкретное устройство. На отдельной машине желательно подключение электроприборов мощностью свыше 2 кВт и длительным циклом работы: электроплита, бойлер, стиральные машины, кондиционеры и т. д.
 Электропроводка — Распределительный электрошкаф

Первый — дифавтомат, второй — реле напряжения и далее линейные (групповые) выключатели. Синий провод подключается к нулевой (нейтральной) клемме, что правильно, а желто-зеленый провод подключается к клемме заземления, как того требуют требования.

Из недостатков сборки данного шкафа можно указать следующие:

кроме желто-зеленого провода к клемме заземления подключен еще и черный провод,

провода плохо упорядочены, есть перехлесты.

Эти пункты больше касаются пунктуальности электрика, а не его профессионализма. И если формально по нормам вы имеете право требовать переделки, то электрики, скорее всего, расценят это требование как циничное и изощренное издевательство.

На заметку. Установка дифференциальной защиты на сегодняшний день является обязательным условием при сдаче нового или реконструируемого помещения. Те. без установленного дифференциала районная энергетика вправе (и обязана!) не принимать объект в эксплуатацию. Для реле напряжения такого требования нет. Помните, в любом реле номинал тока означает лишь возможность пропустить заданный ток, но не возможность защиты от больших токов. Поэтому для защиты реле от больших токов перед ним нужно установить автоматический выключатель.

Нормы электроснабжения жилых домов, определившие схему разводки проводки в квартире, действовавшие пару десятков лет назад, подразумевали, что максимальная суммарная мощность, потребляемая одним абонентом, не превышала 1-1,5 кВт. Впоследствии нормы для однокомнатных квартир были повышены до 6-10 кВт, но они мало соответствуют современным реалиям: только кухонная техника может потреблять электроэнергии в два, а то и в три раза больше…

• Нужно ли его менять?
• Способы подключения
  • Скрытый монтаж
  • Наружная установка
  • Комбинированная установка
  • Какой способ выбрать?
• Выбор провода

Нужно ли менять?

Сегодня любое человеческое жилье очень прожорливо в плане потребления электроэнергии – для небольшого коттеджа общей площадью менее 200 кв. м, например, только расчетная потребляемая мощность обычно не менее 20 кВт. И это с учетом использования современного экономичного оборудования, источников света, отличающихся низким энергопотреблением!

Высокие требования к нагрузочной способности электропроводки в новостройках учитываются на этапе проектирования проекта. Гораздо хуже обстоит дело со старым жилым сектором, возраст которого зачастую исчисляется несколькими десятками лет – типичная на момент строительства алюминиевая проводка совершенно не отвечает современным требованиям, а зачастую просто опасна. Эксплуатация таких помещений, особенно в домах из железобетонных панелей, практически невозможна без полной замены внутренней системы электроснабжения.

Сгоревшая проводка — последствия неправильного распределения нагрузки

Это удовольствие достаточно дорогое даже для однокомнатного жилья, требующее от исполнителя определенных профессиональных навыков; тем не менее, проводку в квартире вполне можно осуществить своими руками – с минимальными усилиями и максимальным эффектом.

Основные требования к готовому проекту планировки

Как и любые инженерно-строительные работы, все начинается с создания проекта. Особенно это важно для внутренних сетей электроснабжения — электричество, как известно, шутить не любит! Проектирование своими руками начинается с определения расположения на плане помещения потребителей электроэнергии (бытовых приборов) и источников искусственного освещения.

При этом в проекте должны быть учтены следующие моменты:

• Правильная схема разводки электрические провода должны иметь минимальное пространственное «перекрытие» с другими инженерными коммуникациями (системами отопления и вентиляции, водопровода и канализации). По идее пересечений не должно быть вообще.
• В современном жилье, особенно на кухне, не так много розеток!
• Традиционно розетки размещают так, чтобы они не бросались в глаза — например, прячутся за мебелью. В однокомнатной квартире своими руками сделать это не так уж и сложно — но при этом должен быть обеспечен оперативный доступ ко всем электроустановочным изделиям…
• При установке с применением распределительных коробок к ним также необходимо обеспечить свободный доступ.
• В сборных домах проект должен максимально использовать пустоты, имеющиеся в железобетонных плитах.
• Не забывайте о безопасности эксплуатации проложенной своими руками электропроводки – по замыслу розетки и выключатели не должны располагаться в сырых или очень жарких местах.
• Освещение комнаты, особенно большой, одиночной люстрой, расположенной в центре, малоэффективно – будет гораздо лучше, хотя и несколько дороже, если к ней добавить зональные источники света. Это правило может нарушаться в однокомнатных квартирах, но в комнатах с высокими потолками нарушение недопустимо.

Способы прокладки электропроводки

Второй этап проекта заключается в принятии решения о способе прокладки электропроводки с учетом материала, из которого построено здание. Проще говоря, по плану выбирается способ монтажа проводов, розеток, выключателей, регуляторов и распределительных коробок. Таких способов всего три:

• Скрытая электропроводка;
• Открытая проводка;
• Комбинированная установка.

Скрытый монтаж

Все без исключения ответвительные и магистральные провода маскируются всеми возможными способами — вмуровываются в стены, заливаются бетонной стяжкой, устраиваются на полу, прокладываются в пустотах плит панельных домов, при наличии подвесных потолки — прячутся в потолочном пространстве.

Чтобы сэкономить на оплате электроэнергии, наши читатели рекомендуют коробку для экономии электроэнергии. Ежемесячные платежи будут на 30-50% меньше, чем были до использования экономики. Убирает из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, потребляемый ток. Электроприборы потребляют меньше электроэнергии, снижая затраты на ее оплату.

Скрытая проводка — проводка в стене

В этом проекте установки видны только розетки — выключатели и лампы. Распределительные коробки при скрытой прокладке устанавливаются крайне редко – обычно провода от каждой «точки» сводятся в один большой распределительный щит, где они соединяются друг с другом в соответствии с планом эксплуатации электрооборудования.

Наружная установка

Открытая проводка, по сравнению со скрытой, предполагает визуальную доступность большинства проводов. В декоративных целях и для облегчения монтажа их обычно размещают внутри пластиковых коробок (другие названия — электрокоробки, кабель-каналы), все соединения выполняются в доступных распределительных коробках.

Пример открытой прокладки электропроводки

Из-за своей технологической простоты это наиболее распространенный способ монтажа, но требует тщательного продумывания плана разводки проводов — если они пересекаются друг с другом, то место нахлеста «восстановить» будет очень сложно…

Комбинированная установка

Комбинированная установка в проектах используется относительно редко. Суть его в следующем: основная часть проводов прячется в потолке или подпольном пространстве. Видны только спуски (с потолка) и подъемы (с пола) проводов к розеткам, выключателям и светильникам.

Такую проводку обычно используют в подсобных и подсобных помещениях — в случаях, когда требования к красоте интерьера помещения минимальны.

Какой способ выбрать?

Все три типа установки имеют свои недостатки и преимущества, следующая таблица поможет вам определиться: Скрытый В бетонных, кирпичных, каменных домах, в помещениях, обшитых гипсокартоном, панелями из МДФ или ПВХ. Очень редко — в деревянных постройках. Не влияет на внутренний дизайн комнаты. При правильном исполнении срок службы составляет десятки лет. Идеально подходит для однокомнатных квартир. Выполняется очень трудоемко и дорого, отличается повышенным расходом материалов. Делается раз и навсегда, после ввода в эксплуатацию изменить практически невозможно. Очень низкая ремонтопригодность. Высока вероятность случайного повреждения во время строительных и ремонтных работ. Открытый В зданиях из любых материалов. Наиболее распространены в деревянных постройках. Крайне прост в исполнении, монтируется очень быстро даже своими руками. Обладает высокой ремонтопригодностью. Такую проводку можно без особых усилий модернизировать или переделать. Финансовые затраты минимальны. Интерьер обычно помещается с большим трудом. Схема электропроводки должна быть продумана очень тщательно. На проводку сильно влияют атмосферные условия. Даже при правильном монтаже он редко служит более 20 лет. Комбинированный В зданиях из любых материалов. Чаще всего используется в домах из оцилиндрованного бревна. Расход материала можно минимизировать. При соответствующем подходе легко вписывается в любой интерьер. В финансовом плане ненамного дороже открытой проводки. Трудоемкий. Ремонтопригодность лишь немного выше, чем у скрытой электропроводки. Модернизация поддается только при определенных условиях.

Немного о раздельном питании. Блоки питания…

В соответствии с современными стандартами правильно реализованная схема электроснабжения должна предусматривать отдельные линии питания и отвода освещения. При этом от одной розетки допускается запитывать не более четырех электроприборов, а от одной линии освещения — не более пяти светильников. Все мощные потребители электроэнергии — электроплиты, микроволновые печи, стиральные машины, водонагреватели — по проекту должны подключаться к распределительному щиту отдельной линией; Каждый из этих электроприборов свой, «именный».

Кроме того, на этих розеточных линиях должно быть установлено устройство защитного отключения (УЗО). Все линии без исключения должны быть защищены соответствующими автоматическими выключателями.

Выбор провода

Если разводка электрики в квартире производится своими руками — особое внимание следует уделить подбору марки и сечения проводов.

На отечественном рынке наиболее распространены два вида провода: ВВГ и ПУНП (ПУГНП). Основное различие между ними заключается не только в качестве изоляции (ВВГ в этом отношении вне конкуренции), но и в отношении производителей к заявленным техническим характеристикам проводов. Дело в том, что по строгим ГОСТам выпускается только ВВГ; диаметр и сечение жил провода ПУНП определяются техническими условиями, допускающими отклонение на 20 % и более. В реальности расхождение между заявленным сечением и реальным может достигать 50%!

В проектах электропроводки дома однокомнатной квартиры обычно прокладываются провода следующего сечения:

• Для линий освещения — 1,5 кв. мм;
• Для розеточных линий — 2,5 кв.мм;
• Для линий с повышенной нагрузочной способностью (электрообогреватели, стиральные машины, электроплиты) и магистральных линий применяют провод с сечением жил не менее 4 кв. мм

Обычно отношение к электропроводке в жилом помещении полярное: либо по принципу «так и сделает!», либо на грани обожания перед электриками-кудесниками. На самом деле достаточно просто понять основы создания плана домашней электросети и запомнить перечисленные выше моменты – и замена старой (или разводка новой) электропроводки своими руками будет вполне под силу делу.

Параллельный   — при этом способе элементы, входящие в схему, объединены двумя узлами и не связаны между собой. При таком сочетании элементов, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, так как у тока будут «обходные» пути.

Последовательный   — все элементы цепочки расположены друг за другом и не имеют узлов. Пример последовательного соединения — всем известная елочная гирлянда: большое количество лампочек, соединенных одним проводом. Если один сгорит, цепь порвется и все погаснет.

Основные виды электропроводки три . Рассмотрим их подробно, так как от выбранного типа зависит вся схема.

1. Тип звезды   иногда называют бескорпусным или европейским типом проводки. Вкратце этот тип можно отобразить так: одна розетка — одна кабельная линия до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая заходит прямо в квартирный щиток и в идеале имеет автоматический выключатель. Каковы преимущества и недостатки этого типа планировки? Плюс — прежде всего безопасность и возможность контролировать каждую электрическую точку. Кроме того, нет необходимости устанавливать распределительные коробки. Планировка такого типа делается при установке системы «умный дом». Минус «звезды» — как минимум в три раза больше расход проводки и, соответственно, трудозатраты на ее монтаж. Кроме того, квартирная панель становится размером со средний шкаф. Он может состоять из 70–100 групп автоматов, особенно если на объекте есть еще и информационные сети. Установить такой щит самостоятельно сложно, да и стоит он дороже обычного.

2. Тип «петля»  похож на «звезду», но отличается от нее экономичностью. Можно изобразить так: розетка – розетка – розетка – плоский щит или распределительная коробка. К одному кабелю последовательно подключаются несколько электрических точек, от которых общий питающий провод идет либо к плоской панели, либо к паяльной коробке.

3. Тип разводки в распределительных коробках  – наиболее распространенный вариант. Вот так макет делали в советское время. Экономичный способ, не требующий особых затрат. В квартире щита нет вообще, он находится на лестничной площадке. От такого общего подвода «стояка» отходит жилая ветвь. На нем в щитке счетчик и автоматический выключатель (иногда — 1, иногда — 2-3, редко больше). Силовой кабель заходит в квартиру, затем с помощью распределительных коробок – в помещения, подходя к каждой точке. Можно сказать, что проводка от распределительной коробки идет к точкам «звезда».

Чистые типы макетов используются редко. Исходя из имеющихся ресурсов и по запросу, обычно выбирают смешанный тип. Пример разводки в отдельной квартире.

Два вида разводки: розетка — щит («звезда») и щит — розетка — розетка — розетка («кабель»)

Силовой кабель входит в состав квартирного щитка, где есть несколько групп машин и устройств защиты. В щите общий кабель делится на несколько зон, например, в жилых комнатах и ​​отдельно в ванной и кухне с разделением на розетки и освещение. Силовой кабель отдельной зоны заходит в помещение и распределяется в коробке по точкам. Возможны варианты: кабель пойдет к розеткам «петлей» или на каждую точку будет выделен отдельный провод.

Последовательные «шлейфы» и параллельные в распределительных коробках

Профессиональные электрики составляют такие схемы с учетом всех факторов. Это пожелания владельца объекта, то есть что именно вы хотите видеть в квартире или доме. Например, хозяин говорит, что в гостиной должно быть две группы розеток, по три в каждой. Плюс два проходных выключателя и телефонные розетки в количестве трех штук. Электромонтер, приняв к сведению эти данные, согласно правилам электромонтажных работ составляет схему, в которой учитываются параметры безопасности, порядок работ, вид электропроводки, размеры штроб и т. д. Такая схема чертеж является документом и заверяется специальной организацией.

Пример принципиальной схемы электроснабжения квартиры, составленной профессиональным электриком

Современные фирмы, оказывающие услуги по электромонтажным работам, используют компьютерные программы. Они разработаны специально для инженерно-технических работников (ИТР) и домашнему мастеру вряд ли пригодятся.

Для самостоятельной разводки схему можно нарисовать самостоятельно. Делается это достаточно просто. Для начала изображается план квартиры со всеми размерами. Если у вас нет необходимой документации, вы можете взять ее у застройщика, хотя она должна храниться у собственника недвижимости.

Затем с помощью специальных символов выставляются все нужные точки: лампы, розетки, автоматические выключатели и т. д. Не следует лениться и ставить общепринятые символы, чтобы другие люди могли понять эту схему. Нередки случаи, когда спустя некоторое время автор схемы не может разобраться в загадочных иероглифах, которые сам же и придумал. После этого рисуются линии, обозначающие проводку. Обязательно укажите на плане, на каком расстоянии от потолка или пола проходит кабель, особенно если проводка скрытая.

Ниже приведен пример электрической схемы квартиры. Разными цветами показаны провода освещения, силовые кабели  и заземляющий провод. Условные значки изображают фонари, розетки, выключатели и распределительные коробки. Эта схема очень понятна, и по ней можно выполнить все необходимые расчеты. Это нужно для того, чтобы точно знать, куда идут провода. В противном случае можно повесить картину или полку, попасть сверлом прямо в кабель.

Существуют типовые правила установки. Это:

1. Провод укладывается только по вертикали и горизонтали под прямым углом. Если вы хотите схитрить и сэкономить кабель, проложив его по диагонали, лучше этого не делать. В дальнейшем найти этот кривой путь очень сложно, а попасть в него гвоздем проще простого.

2. Расстояние от провода до потолка или пола должно быть 15 см. От углов, дверных косяков и оконных рам – не менее 10 см. При проглаживании труб отопления соблюдайте зазор между ними и разводкой не менее 3 см.

3. Избегайте пересечения проводов при прокладке. Если это сделать затруднительно, то расстояние между тросами должно быть не менее 3 мм.

4. Для упрощения расчетов все розетки и выключатели должны быть на одной высоте. Обычно выключатели устанавливают слева от двери на высоте, достаточной для касания их опущенной ладонью, то есть 80–90 см. Розетки монтируются на высоте 25–30 см. Однако на кухне и в случае подключения высоковисящих электроприборов это расстояние может быть и другим. Лучше всего, если провод к выключателям будет спускаться сверху, а к розеткам подводить снизу — так поступает большинство электриков.

5. Длина провода, выходящего из электропункта, должна быть 15–20 см. Это сделано для удобства монтажа точек со скрытым типом проводки. Если она открытого типа, то длина проводника может быть меньше: 10–15 см.

Концы проводов, которые входят в электрические точки, должны быть изолированы изолентой. Вооружившись чертежом, можно приступать к монтажу электропроводки.

При заселении в квартиру огромным минусом является то, что план электропроводки не выдается жильцам, в отличие от частного сектора, где исполнительная схема является обязательным документом при согласовании проекта в соответствующих органах. В этой статье мы поговорим о том, какие бывают варианты электроснабжения различных квартир и как правильно составить электрическую схему.

Лучше обратиться за помощью к специалистам, которые быстро и качественно не только сделают план, но при необходимости устранят проблему или заменят старую проводку. Тем, кто разбирается, напомним основные способы соединения электрических цепей:

1. Последовательное — каждый элемент располагается за предыдущим, такое соединение не имеет узлов. Самый распространенный пример – елочная гирлянда, то есть все потребители находятся на одном проводе. Есть весомый недостаток – при выходе из строя одного элемента перестает работать вся цепочка.
2. Параллельно — ни один элемент не связан между собой, но они соединены двумя узлами. В случае выхода из строя одного из их клиентов, остальные продолжают работать.
3. Смешанный — когда на одном контуре применяются первый и второй тип соединений.

На этом рисунке показаны все виды соединений: например, электрические точки 1,2,3 соединяются параллельно, 4,5,6 — последовательно, а весь участок считается объединенным.

Основные типы проводки

Выбранный макет полностью отвечает за всю схему. Существует три основных вида:

Редко можно встретить один из вариантов в «чистом виде». В каждом случае их смешивают для достижения максимально эффективного результата.

Составление электрической схемы

Любая схема представляет собой точный чертеж плана всех помещений с точным указанием распределительных групп и каждого элемента электроснабжения. Лучше всего разместить его не на одном листе, а на отдельных листах, каждый из которых будет содержать подробное описание только одной группы. В дальнейшем такой план будет легко читать и понимать.

Все источники потребления следует разделить на несколько групп. Подключив каждую из них к отдельному автомату, в дальнейшем можно будет избежать полного отключения электроэнергии при необходимости ремонта проводки в одной из комнат. При прокладке только одной линии потребуется очень мощный кабель, выдерживающий высокие нагрузки, возникающие при подключении к сети всех потребителей одновременно.

Если электрощит будет в квартире, выделяют следующие группы:

• освещение жилых комнат, кухонь и коридоров;
• электроснабжение жилых комнат;
• электроснабжение кухонь и коридоров;
• освещение и электроснабжение ванной комнаты;
• если квартира электрическая, то она отделена от остальных.

Важно: Не забудьте увеличить защитное устройство для каждой группы, установить устройство защитного отключения (УЗО), так называемые дифференциальные выключатели тока. Также они должны быть снабжены электропроводкой ванной и кухни.

После проектирования групп необходимо определить точки подключения всех основных потребителей электроэнергии. Это стиральная машина, электрическая плита, кондиционер, водонагреватель, духовка и посудомоечная машина. Теперь можно определить места установки выключателей, светильников, распределительных коробок и розеток и нанести их на эскизный план электрики квартиры. Аккуратно соедините все цепи и проставьте длину проводов.

Совет: Обязательно сделайте план электрики квартиры в двух экземплярах и положите один из них в семейный архив с документами. Он пригодился не раз.

Теперь нарисуйте окончательную схему электрики. Для этого на каждом из листов представлен точный план всех помещений с учетом всех размеров. Все электрические точки проставляются с помощью общепринятых обозначений и соединяются линиями, обозначающими провода. Для лучшей читаемости мы рекомендуем кабели освещения, заземления и питания разных цветов.

Обязательно отметить все расстояния: линейные размеры помещений, расстояния от проводов до стен, потолка, пола, а также до систем отопления. Такая схема будет не только более наглядна, но и позволит произвести все необходимые расчеты.

Требования, условия, нормы

При составлении схемы следует учитывать некоторые важные требования к расположению электропроводки в жилом помещении:

1. В ванной не должно быть розеток, кроме подключенной розетки для бритвы через трансформатор.
2. Не подключайте заземляющие контакты розеток к нулевому проводу, а также к системе водоснабжения или отопления. Это опасно для жизни человека. Для этого имеется провод защитного заземления.
3. Если в квартире установлена ​​электрическая плита, а не газовая, то главный автомат должен быть не менее 63А.
4. Провода прокладываются только вертикально и горизонтально, располагаясь строго под прямым углом друг к другу. Не стоит менять их траекторию, в дальнейшем это чревато тем, что возрастает вероятность поломки провода гвоздем или сверлом при выполнении мелких ремонтных работ.
5. Следует избегать пересечения проводов. Если это невозможно, расстояние между ними должно быть более 3 мм.
6. При нанесении размеров на план необходимо следить, чтобы расстояние от кабеля до пола или потолка было не менее 150 мм, до оконных рам, дверных косяков и углов — не менее 100 мм.
7. Все выключатели и розетки лучше располагать на одной высоте. В этом случае выключатели устанавливаются слева от входных дверей на высоте 800-900 мм, а розетки — на 250-300 мм. В некоторых случаях, например на кухне, расстояние может варьироваться.
8. Зазор между трубами отопления и проводами должен быть не менее 30 мм.
9. Провода к розеткам подведены снизу, а к выключателям сверху.

Варианты размещения электрики

В этой части статьи мы приводим типовые схемы в квартирах. разных размеров. Каждая конкретная планировка будет зависеть от индивидуальных предпочтений владельцев, но все они будут иметь розетки, источники освещения и распределительный щит. Взяв за образец предложенные варианты, в них легко добавить необходимые пункты.

Электропроводка в однокомнатной квартире

В однокомнатной квартире чаще всего электропроводка делится на две группы:

— кухня и ванная, где скапливается большое количество электроприборов;

— гостиная.

Это делается для того, чтобы получить запас мощности за счет распределения суммарной нагрузки на две цепи, а также для того, чтобы в случае короткого замыкания или обрыва одна линия оставалась в рабочем состоянии.

Типовая схема однокомнатной квартиры

Электрика многоквартирного дома

Схема квартирной электропроводки стандартного расположения двушки электрощитка возле входа в квартиру выполнена в несколько упрощенном виде. Здесь только основные источники освещения, то есть люстры, простые однокнопочные выключатели, скрытые розетки с защитным контактом для заземления.

Типовой план двухкомнатной квартиры

Итак, как видите, электрическую схему Вы можете составить самостоятельно. Специалист выполнит эту работу намного лучше, но каждый владелец квартиры должен уметь правильно определять места прохождения проводов, чтобы избежать их случайного повреждения неудачно забитым гвоздем или сверлом дрели.

Видео: электрик своими руками

Планировали ли электрики собственную квартиру? Теперь вы можете приступить к реализации собственного проекта, в чем большую помощь окажет представленный видеоурок:

При покупке жилплощади в многоэтажных новостройках или уже находящихся в эксплуатации домах встает вопрос организации правильного электроснабжения. Схема электропроводки в квартире – один из ключевых моментов в процессе ремонта. Это важно, поскольку количество потребителей, требующих подключения, постоянно растет (в основном за счет бытовой техники), а существующие сети морально и физически устарели для таких нагрузок.

• выводы

Необходимость, причина и следствие

Любое действие, совершаемое человеком, имеет свои причины и последствия. Схема электропроводки в квартире необходима как минимум по двум причинам:

• Во-первых, она позволяет добиться четкого понимания при составлении плана работ по электроснабжению дома;
• Во-вторых, при проведении ремонта, замене/модернизации существующей электропроводки позволяет быстро, точно определить расположение, характеристики имеющихся элементов (проводов, выключателей, розеток, приборов и т.д.).

Это базовый этап, который нельзя пройти. Это критически важно при строительстве или покупке нового дома, поскольку позволяет заранее определить план, объемы работ, их правильное выполнение, подключение потребителей. Кроме того, грамотно составленная электросхема позволяет определить количество комплектующих (выключатели, выключатели, розетки и т. д.), расходных материалов, а также их характеристики.

Что такое схема, как она строится и что получается?

Понятие схемы электропроводки связано с привлечением опытных специалистов (проектировщиков), которые наносят только их, а монтажники четкие линии соединений на типовых листах с печатями и подписями. Такой подход правильный, так как вопросом изначально будут заниматься профессионалы. Но, учитывая, что за их работу придется немало заплатить, всю эту работу можно выполнить своими руками, исходя из действующих рекомендаций.

Чтобы сэкономить на оплате электроэнергии, наши читатели рекомендуют коробку для экономии электроэнергии. Ежемесячные платежи будут на 30-50% меньше, чем были до использования экономики. Убирает из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, потребляемый ток. Электроприборы потребляют меньше электроэнергии, снижая затраты на ее оплату.

План электропроводки квартиры или частного дома должен включать пять основных видов схем:

На что ориентироваться при выполнении самостоятельной работы?

Эффективность действий в той или иной сфере зависит от уровня профессионализма, наличия определенных базовых знаний/навыков. Если, к примеру, человек электрик, то составление схемы, ее практическая реализация своими руками не составит для него большого труда. Когда таких знаний нет, а также желания выложить деньги на работу профессиональных проектировщиков, можно и нужно использовать стандартные схемы разводки. Это своего рода эталонное решение, в котором учтены существующие перспективные стандарты и от которого следует отталкиваться при разработке индивидуальных решений.

Ориентиром может служить следующее наглядное типовое решение разводки в квартире панельного или кирпичного многоэтажного дома (можно использовать и в частном доме):

Как видите, все точки потребления в доме разделены на несколько групп. К каждой группе от вводного автомата и УЗО подводится силовой кабель разного сечения (рисунок в оранжевом квадрате). Кроме того, каждая ветвь проводки предусматривает подключение своих защитных элементов, каждый из которых имеет разный номинал тока (зеленый прямоугольник).

Разбивка продуктов на группы — очевидная современная тенденция. Происходит в соответствии с суммарной мощностью потребителей своими руками. Номинальные текущие значения для каждого филиала указаны исходя из технических характеристик современной бытовой техники и перспективы расширения своего парка.

Практическая реализация схемы

Когда составлены основные чертежи, планы электропроводки, определены нормы расходных материалов, комплектующих, то можно приступать к реализации задуманного на практике своими руками. В первую очередь на стены наносится разметка. Это делается в строгом соответствии с действующими строительными и противопожарными нормами. Например, в панельном доме категорически запрещено горизонтальное направление, а также осуществление диагонального монтажа. Расположение кабелей должно быть строго горизонтальным и вертикальным с учетом минимального расстояния от существующих ограждений и поверхностных ограждений (дверных, оконных проемов, линий стыков стен, полов и т.п.). Примерное расположение зон проводки можно увидеть на следующем рисунке:

выводы

Замена старой, прокладка новой проводки в доме и квартире одна из самых ответственных задач для самостоятельного выполнения. При этом от правильности компоновки и подбора материалов и устройств зависит надежность работы и перспективный план развития системы электроснабжения дома.

Руководство домовладельца по замене электропроводки в доме

© 1jaimages / Adobe Stock

Замена электропроводки в доме с использованием устаревшей или малогабаритной электропроводки повысит вашу безопасность, предотвратит такие неприятности, как мерцание света, и даже сэкономит ваши деньги на счетах за электроэнергию. Тем не менее, перемонтаж — это серьезное мероприятие, требующее планирования и терпения.

Поймите свои потребности

© Карина Чекарёва / Adobe Stock

Замена проводки обычно включает в себя больше, чем просто замену старого провода. Если ваш электрический щит (коробка выключателя) меньшего размера, замена его на больший позволит вам использовать больше электроники и приборов одновременно.

До 1965 года многие дома были построены с 60-амперными панелями, которых было достаточно в то время, когда семьи потребляли меньше электроэнергии. Даже если вы чувствуете, что можете справиться с этим, скорее всего, вам потребуется повысить уровень обслуживания, чтобы получить право на страхование домовладельца. Панель на 60 ампер сама по себе небезопасна при правильном использовании, и даже сегодня ее достаточно для очень маленького дома. Однако в домах более стандартных размеров современные пользователи склонны перегружать эти панели, что представляет опасность возгорания.

Почти все современные дома построены с панелями на 100, 150 или 200 ампер. Наиболее распространенными электрическими панелями являются модели на 100 и 200 ампер. 100-амперной панели достаточно для большинства домов площадью 3000 кв. футов или меньше. Если у вас большой дом или вы используете энергоемкие приборы, такие как электрический водонагреватель или гидромассажная ванна, обычно более экономично использовать панель на 200 ампер.

С другой стороны, если в вашем доме проводка проводилась в 1980-х годах или позже, скорее всего, потребуется лишь несколько обновлений для замены изношенной или поврежденной проводки и светильников.

Вы также можете заменить старые розетки, светильники и выключатели. Старые круглые выключатели и розетки, установленные в плинтусе без плинтусного короба, в целях безопасности следует модернизировать. То, что вы можете установить, зависит от требований к существующей розетке или приспособлению, поэтому убедитесь, что вы знаете, прежде чем покупать замену. Рассмотрите современные варианты, такие как розетки с портами USB, и альтернативы, такие как кнопочные выключатели света вместо тумблеров.

Сделать самому или нанять профессионала?

© puhimec / Adobe Stock

Если вы любите делать что-то своими руками, вы можете подумать о переделке проводки самостоятельно. Вы сэкономите деньги, но потратите несколько недель на грязную работу, включая резку, сверление, прокладку проводов и латание дыр. Сначала ознакомьтесь с местными электротехническими нормами и разрешениями. Затем создайте подробную карту цепей, которые вы хотите перемонтировать или установить, вместе с розетками, выключателями и другими электрическими функциями, которые вы хотите.

Прежде чем приступить к работе, попросите сертифицированного электрика осмотреть существующую проводку на наличие признаков того, что работа может оказаться более сложной или опасной, чем вы ожидали. Попросите их просмотреть вашу новую карту проводки на наличие потенциальных проблем. Ваша законченная работа по перемонтажу проводки своими руками должна пройти проверку у лицензированного электрика. Прежде чем начать свой проект, найдите электрика, который будет готов провести эту проверку. Не все электрики проверяют работы, которые они не устанавливали сами.

Ремонт электропроводки своими руками начинается с подготовки дома: убирают мебель или передвигают ее в центр комнаты, накрывают тряпками, а затем поднимают ковры и половицы. Далее снимаем старую проводку. Если удаление нецелесообразно, вы можете перерезать провода, чтобы отключить их. После этого можно устанавливать новую проводку. Это означает как замену проводки, так и проводку для новых розеток или других приспособлений. Если вам нужно просверлить новые отверстия, постарайтесь не задеть провода или трубы внутри стен.

Когда закончите, проверьте цепи. Если все они работают правильно, вы можете подключить каждый из них к выключателю на вашем электрическом щите и пометить каждый выключатель названием его цепи. В завершение вызовите электрика для осмотра, прежде чем закрывать точки доступа к проводке.

Создайте свой план

© Monkey Business / Adobe Stock

Если вы будете выполнять перемонтаж самостоятельно, вам нужно спланировать как то, что вы хотите, так и то, как это будет установлено. Если вы решили нанять электрика, ваша задача — спланировать, что вы хотите, а не решить, как это установить. Оставьте разработку схемы профессионалам.

Начните с перечисления приборов и электроники, которые у вас есть в настоящее время, и тех, которые вы хотите обновить или добавить в течение следующих 25 лет. В большинстве домов проводку меняют только раз в два десятилетия. Когда вы планируете заранее, ваш электрик может учитывать будущие приборы в вашем проекте замены проводки.

Учитывайте такие особенности, как:

• Отопление, вентиляция и кондиционирование воздуха (HVAC)
• Освещение и потолочные вентиляторы
• Водонагреватель
• Стиральная машина и сушилка
• Кухонная техника, включая холодильник, духовку, микроволновую печь, посудомоечную машину и морозильник
• Электроника для домашнего офиса, такая как компьютеры и центры зарядки устройств
• Развлекательные системы, включая телевизор и стереосистему
• Гидромассажная ванна, спа, сауна или плавательный бассейн
• Электроника для хобби, такая как гитарный усилитель, электроинструменты или швейная машина
• Вспомогательные устройства, такие как подъемники для инвалидных колясок, лестничные подъемники и вспомогательные кресла
• Более крупные различные элементы, такие как полотенцесушители или беговая дорожка с электроприводом

Как только вы поймете, что вам нужно, сделайте простой чертеж своего дома, на котором показаны основные бытовые приборы, электроника, освещение, выключатели и розетки. Визуальное представление помогает вашему электрику понять вашу цель, что, в свою очередь, поможет ему спланировать электрические цепи вашего дома.

Проверьте чертеж с вашим электриком. Они могут предложить изменения из соображений практичности, безопасности или стоимости. Убедитесь, что вы действительно довольны планом, прежде чем ваш электрик приступит к работе. Как только работа началась, просьбы об изменениях увеличивают время и стоимость работы. То, что кажется вам простым изменением, на самом деле может потребовать сложной проводки.

Установите бюджет

© estradaanton / Adobe Stock

Прежде чем вы начнете искать электрика, определите бюджет для вашего проекта по ремонту электропроводки. Стоимость замены электропроводки во многом зависит от размера вашего дома и от того, сколько вы хотите перемонтировать. Если у вас ограниченный бюджет, подумайте о переделке проводки в доме, комната за комнатой или секция за секцией, насколько позволяет ваш бюджет.

Самостоятельная подготовка и уборка также может сократить расходы. Если вы готовы передвинуть мебель, убрать ковры, очистить чердак и, возможно, даже заняться стенами в поисках проводки и розеток, есть большая вероятность, что ваш электрик вычтет стоимость этой работы из вашей общей суммы.

Однако материалы — не место для сокращения расходов. Дешевые материалы снизят стоимость работ, но не стоит экономить на системе, которая, как вы ожидаете, будет работать безопасно и эффективно в течение 25 лет. Спросите о типах материалов, которые использует ваш электрик, и проведите собственное исследование, чтобы убедиться, что качество соответствует вашим ожиданиям.

Найдите квалифицированного подрядчика по электротехнике

© Tomasz Zajda / Adobe Stock Чтобы найти квалифицированного электрика, начните с расспросов о рекомендациях. Если вы не можете получить какие-либо личные рекомендации, обратитесь за предложениями к строительным или профессиональным ассоциациям. Как только у вас появится по крайней мере три названия компаний, свяжитесь с каждой из них, чтобы обсудить их опыт в переоборудовании домов, подобных вашему.

Проверить лицензию электрика. Ищите компанию, в которой есть хотя бы один главный электрик, обладающий лицензией главного электрика и лицензией подрядчика по электроснабжению. Лицензия главного электрика является профессиональной лицензией, а лицензия подрядчика по электроснабжению — коммерческой лицензией. Только главный электрик может иметь лицензию подрядчика по электроснабжению. Также проверьте наличие у подрядчика страховки гражданской ответственности.

Убедитесь, что этот электрик действительно работает в компании. Некоторые электрики позволяют компаниям использовать свои учетные данные, даже если они там не работают.

Будьте готовы к поломке

© Ezume Images / Adobe Stock

Замена электропроводки — одна из самых разрушительных работ по ремонту дома. Поскольку провода проходят по всему дому, доступ к ним часто означает поднятие ковров и половиц, а также открытие стен и потолков. Ваш подрядчик не сможет точно сказать вам, сколько времени займет работа, пока он не оценит вашу существующую систему электропроводки и ваш новый план.

Работы по перемонтажу выполняются в два этапа:

Первый этап — Замена кабелей, проводки, цепей и монтажных коробок.

Второй этап – Установка лицевых панелей на розетки и выключатели света и установка светильников. На этом этапе все подключается и идет «вживую».

Это означает, что даже замена электропроводки всего в нескольких комнатах обычно занимает два-три дня. Для дома с тремя-пятью спальнями работа может занять до недели. Если вам нужны какие-либо специальные функции, такие как встроенное верхнее освещение, это продлит время. Если вы попросите внести изменения в ваш первоначальный план, например, поставить розетку в другом месте, это также увеличит время. Более того, всегда есть шанс, что ваш электрик столкнется с проблемой, которую он не мог предвидеть, приступая к работе.

В это время у вас не будет электричества, что, скорее всего, означает отсутствие света, кондиционера, электрической плиты или телевизора. Для вашего удобства подумайте о том, чтобы остаться в другом месте, пока работа выполняется.

Если вы решите остаться в своем доме, поговорите со своим подрядчиком, чтобы узнать, что будет делаться в каком районе и в какое время. Они должны быть в состоянии дать вам место для проживания, где вы не будете мешать друг другу. Они могли бы работать комнату за комнатой и позволить вам держать электричество в определенных комнатах, но это может растянуть работу на недели.

Ремонт электропроводки в вашем доме может показаться хлопотным, пока работа идет, но это сделает ваш дом более безопасным и приятным. Потратьте время, чтобы спланировать, что вы хотите от своей электрической системы, и обсудите свои идеи с электриком. Если работа будет хорошо спланирована и выполнена квалифицированными рабочими, ваша новая система электропроводки будет надежно служить вам в течение следующих нескольких десятилетий.

10 лучших идей и вдохновения для прокладки проводки в доме

Pinterest

Исследуйте

Откройте для себя 10 лучших идей и источников вдохновения Pinterest для проводки дома. Вдохновляйтесь и пробуйте новое.

Сохранено с familyhandyman.com

Как подключить электропроводку в гараже (недостроенном)

Как добавить розетки и освещение в недостроенный гараж.

Сарай для гаража

Дом для гаража

Гараж своими руками

Хранение в гараже

Двери для гаража

Идеи для гаража

Гаражные шкафы

Гараж мечты

Гипсокартон для гаража

Дополнительная информация…

Zuzu MekZ

Zuzu Mek сохранено в разделе Домашнее обслуживание, модернизация и ремонт

Сохранено с familyhandyman.com

2 Самостоятельно

Будьте умнее и обезопасьте себя при подключении розеток и выключателей

Базовая электрическая проводка

Электротехнический код

Электрические проекты

Электромонтаж

Электрические розетки

Электрические переключатели

3 -й проводка. -In Electrical Wiring

Сделай сам руководство с профессиональными методами для безопасной работы с электропроводкой.

Домашняя электропроводка

Электрические проекты

Жилая электрическая электротова

Электрический кабель

Электрическая проверка

Электрические розетки

Гараж Atelier

Do It It It Furniture

CASA DIY

Дополнительная информация …

Мэтт Магер сэкономлен на планы базовых планов

. com

10 советов по переустановке электропроводки в старом доме

Что нужно знать, чтобы правильно перемонтировать электропроводку в старом доме с минимальным ущербом для здания.

DIY BASTEMENT

РЕМОДЕЛЬНЫЙ ПЕРЕКЛЮЧЕНИЯ

Идеи ремоделирования

Прачечная подвальная прачечная

Макияж подвалов

Отдельный бассейн

. Дом

Сохранено с сайтаelectrictechnology.org

Установка однофазной электропроводки в доме — NEC и IEC

Как подключить проводку однофазного распределительного щита и потребительского блока в доме Требования к установке однофазного отвода в доме Как подключить проводку однофазного главного распределительного щита? Цветовые коды электропроводки NEC и IEC Схема установки однофазной электропроводки в соответствии с цветовой кодировкой IEC Схема монтажа однофазной электропроводки в соответствии с цветовой кодировкой NEC Схема подключения однофазного распределительного щита в доме Как подключить однофазные нагрузки в 1-фазной системе Электропроводка…

Electrical Wiring Colours

Electrical Symbols

Electrical Circuit Diagram

Electrical Code

Electrical Layout

Electrical Wiring Diagram

Electrical Outlets

Electrical Engineering Books

Electrical Projects

More information. ..

Элиша Юстадиус сохранено в Электрический инструмент

Сохранено с сайта familyhandyman.com

27 Лучшие советы по самостоятельному подключению выключателей и розеток

Play it smart and stay safe when wiring outlets and switches

Basic Electrical Wiring

Electrical Projects

Electrical Installation

Electrical Engineering

Electrical Maintenance

Electrical Switches

Electronics Basics

Electronics Projects

Wire Switch

Подробнее…

karl green сохранено в Wiring stuff

сохранено с hometips.com

Как составить карту электрических цепей дома

Наличие карты электрических цепей вашего дома может помочь вам определить источник проблемы.

Жилая электрическая электрическая

Домашняя электрическая проводка

Электрическая компоновка

Электрический план

Электрические проекты

Электрическая установка

Электрические розетки

Электрическая инженерия

Электроэлектрические символы

Metch . ..

Электрические символы

.0003

BabilaB

Babila saved to Quick Saves

Saved from waterheatertimer.org

Basic house wiring

Basic house wiring

Electrical Projects

Electrical Installation

Electrical Engineering

Power Engineering

House Основы электромонтажа

Электрические розетки

Электромонтажные работы

Электропроводка выключателя света

Электропроводка розеток

Дополнительная информация…

Ричард Моррис сохранен в DIY Советы

Сохранено с freepdfbook.com

[PDF] Электропроводка Дэвида Херреса — бесплатные книги в формате PDF Книга Дэвида Херреса с сайта Freepdfbook.com. Загрузите другие книги по электротехнике в формате PDF.0003

Электрическая компоновка

Электрические символы

Проблемы с электричеством

Электрическая энергия

Книги по электротехнике

Дополнительная информация . ..

Бенджамин Дугласб

Бенджамин Дуглас сэкономил на домашнем электрике

.

Как выполнить черновую электропроводку

Руководство по самостоятельному выполнению профессиональных работ по безопасному монтажу электропроводки.

Основная электрическая электропроводка

Электрический код

Электрические проекты

Электрическая установка

Электрическая проверка

Электротехника

Проекты электроники

Tiny House

Советы по зданию

Подробнее …

Mary Tilliman Tilliman Tupletiman. Электрика своими руками

Сколько времени нужно электрику, чтобы подключить новый дом? – What Blueprint

В современном мире электричество важно как никогда. Каждый год в Соединенных Штатах строятся сотни тысяч новых домов, и многие люди задаются вопросом, как устроена проводка в новых домах. Новые домовладельцы хотят подготовиться к переезду в свои новые дома, и они хотят знать, как все устроено, чтобы получить лучшее представление о том, как подготовиться.

Электропроводка для дома устанавливается на этапе строительства и зависит от того, сколько времени потребуется на строительство дома. Электрика с самого начала планируется инженером-электриком и является частью спецификаций, предоставляемых подрядчику до начала строительства нового дома.

Как и все вещи, созданные профессионалами, все следует правильному процессу и процедурам, чтобы гарантировать, что клиенты получат то, что соответствует стандартам и надлежащего качества. Знание того, как именно ваш дом подключен к электросети, дает домовладельцам лучшее понимание своих вариантов, если они планируют вносить какие-либо изменения в свою электрику в будущем.

Каковы этапы подключения дома?

Электрики следуют стандартной процедуре электромонтажных работ в доме, как и любой другой строитель. Мы кратко рассмотрим различные этапы, чтобы дать домовладельцам лучшее представление о прогрессе, достигнутом в этом типе проекта.

1. Временный электрический и подземный трубопровод

Сразу же при строительстве дома потребуется электричество. Электрик видит, что потребности в энергопотреблении различных строительных инструментов удовлетворяются за счет наличия на площадке временного источника электроэнергии.

В то время как некоторые из членов дома устанавливают его (например, сушка бетона), электрические кабелепроводы, через которые проходят провода внутри ваших стен, колонн, балок и т. д., уже проложены. Помните, что еще до начала строительства все электрические планы для нового дома уже запланированы.

2. Черновые работы

Черновые работы происходят на этапе, когда дом полностью построен, это означает, что все конструкции уже стоят, и на этом этапе строительство в основном сосредоточено на уборке. Устанавливается электрооборудование, такое как распределительные щиты, освещение, развлечения, безопасность и т. д.

Это первый начальный шаг, на котором проводка и электричество прокладываются к вашему дому и используемым приборам. На этом этапе схема электроснабжения применяется путем установки различных цепей по всему дому, где они должны быть, и направления их обратно на печатную плату.

3. Детализация

На этом этапе в доме устанавливаются розетки, выключатели и другие механизмы. Этот этап обычно занимает всего один день.

4. Отделка

На данном этапе дом более-менее готов и остается только обставить. Именно здесь в доме устанавливаются такие приборы, как вентиляторы, кондиционеры и т. д. Причина, по которой приборы устанавливаются в последнюю очередь, заключается в том, чтобы не повредить их во время строительства.

5. Тестирование, модификации и гарантия

Теперь, когда все приборы установлены, электрик и домовладельцы могут приступить к их проверке, чтобы убедиться, что все приборы и приспособления работают должным образом и получают электроэнергию, необходимую для их функционирования.

Здесь вносятся последние изменения в электрическую систему. Если все устраивает и клиента, и электрика, электрик дает гарантию на случай, если что-то пойдет не так в течение определенного периода времени.

Надеемся, что этот обзор того, как электропроводка установлена ​​в вашем доме, поможет домовладельцам лучше понять, чего ожидать. Со всеми другими коммуникациями, электрика хорошо спланирована и работает на протяжении всего этапа строительства.

Сколько стоит проводка в новом доме?

В среднем, полностью электропроводка в доме стоит от 4000 до 10000 долларов. Стоимость проводки в доме сильно зависит от необходимых материалов, затрат на рабочую силу, местоположения и, конечно же, деталей электрического плана (сколько розеток, сколько цепей и т. д.).

Как правило, стоимость электропроводки может быть рассчитана исходя из того, сколько квадратных футов вашего дома нуждается в доступе к электричеству, что означает, что некоторые помещения будут более затратными для электропроводки, чем другие. Кухня может стоить от 500 до 1500 долларов, а гараж стоит от 1200 до 2400 долларов с проводкой.

Другим важным фактором, который необходимо учитывать, являются характеристики провода. В строительной отрасли спецификации относятся к деталям данного объекта (например, арматурные стержни для колонн, размеры стоек в стене и т. д.). Что касается электропроводки, это будет, прежде всего, тип системы для вашей электропроводки и тип электропроводки, который вам нужен (например, UF-провода, многожильные и т. д.)

Что еще мне нужно знать о электропроводке в моем доме?

Самой важной вещью, которую домовладельцы должны знать о своей электрической системе, является расположение автоматических выключателей, чтобы знать, как отключить питание, когда что-то пойдет не так в цепи или если вы просто хотите немного перемонтировать проводку. При этом во всех электрических схемах будут указаны автоматические выключатели. Он покажет, какой переключатель поворачивает какую цепь.

Помимо знания схемы автоматического выключателя, не помешает знать, где находятся ваши заземляющие стержни и как работает GCFI. Нельзя не подчеркнуть, насколько важна безопасность, когда речь идет об электрике, поскольку она является одной из основных потенциальных пожароопасных ситуаций в доме. Наконец, хорошей практикой является наличие некоторых основных инструментов, если вам нужно выполнить какой-либо ремонт или проверку своими руками.

Заключение

Инженер-электрик уже спланировал электропроводку дома вместе с другими планами в вашем доме. Затем электрика медленно интегрируется в здание по мере его строительства и завершается ближе к концу проекта. На этом этапе в проект устанавливается большинство электрических приборов, чтобы избежать их повреждения во время строительства других частей вашего дома.

Источники

• https://www.dfliq.net/blog/5-stages-of-residential-electrical-construction/
• https://www.fixr.com/costs/electrical-wiring

Изучите основы домашней электропроводки

Изучите основы домашней электропроводки

Электрическая проводка может быть сложной, особенно для новичка. Вот почему обычно лучше нанять профессионала для чего-то другого, кроме простой работы. В противном случае вы можете получить травму, повреждение или возгорание. Если вы планируете выполнить проект «сделай сам», в котором есть электрический компонент, есть несколько основных вещей, которые нужно знать об установке проводки.

С 1940-х годов любой построенный дом (или любой старый дом, в котором была заменена электропроводка) должен был следовать электротехническим нормам: NEC, написанным с учетом требований безопасности. Код NEC идентифицирует типы электрических проводов и типов электрических кабелей по цвету. Когда вы снимаете пластину переключателя, вы, вероятно, заметили желтые, белые, черные, красные или зеленые провода. Они не должны быть декоративными; каждый служит определенной цели, и некоторые не очень хорошо сочетаются с другими.

Как подключить электрические провода

При монтаже электропроводки необходимо идентифицировать части электропроводки, неметаллического электрического кабеля: внешнюю оболочку (оболочку) и внутренние провода. Цветной «провод», который вы видите — зеленый, черный, красный, синий или белый — на самом деле является оболочкой, покрывающей внутренние медные провода. Если вы внимательно присмотритесь, вы увидите маркировку, нанесенную на оболочку, чтобы вы знали количество и сечение проводов внутри. Цвет оболочки позволяет узнать, что делает каждый провод.

Ниже приведена таблица типов электрических проводов:

• Черные провода или «горячие провода» передают электрические нагрузки от электрического сервисного щита к розетке, светильнику или другому месту назначения.
• Красные провода также являются горячими проводами, используемыми для соединения детекторов дыма, так что, если сработает один сигнал тревоги, сработают и все остальные.
• Белые и серые провода — это нейтральные провода, которые подключаются к нулевой шине, которая притягивает ток и переносит его по всему дому. Не позволяйте «нейтральной» части обмануть вас, потому что они все еще могут нести заряд, особенно если текущая нагрузка не сбалансирована.
• Белые провода , обмотанные черной или красной изоляционной лентой, также являются проводами под напряжением. Лента просто сообщает вам, что белый провод, который обычно является нейтральным, вместо этого используется в качестве горячего провода.
• Зеленые провода соединяют клемму заземления в распределительной коробке и прокладывают ее к заземляющей шине в электрическом щите, обеспечивая возможность утечки тока на землю в случае, если провод под напряжением коснется металла или другого проводника. Зеленые провода могут подключаться только к другим зеленым проводам, но могут оставаться под напряжением, если электрическая система неисправна.
• Неизолированные медные провода являются наиболее распространенным типом заземляющих проводов.
• Синие и желтые провода , хотя обычно не встречаются в неметаллических (NM) кабелях, иногда используются в качестве проводов под напряжением в электрических кабелепроводах. Синие — это путешественники, которые могут быть в выключателях наверху и внизу лестницы, чтобы управлять одним и тем же светом.

Черный провод

Проводит электрические нагрузки от электрощита к розетке

Щелкните здесь

Красный провод

Используется для соединения детекторов дыма, чтобы при срабатывании одной сигнализации.

Щелкните здесь

Белые и серые провода

Нейтральные провода, которые подключаются к нейтральной шине, которая притягивает ток и переносит его по всему дому.

Щелкните здесь

Предыдущий

Следующий

Какой тип провода используется в жилых домах?

В большинстве современных домов используется неметаллический (NM) кабель, состоящий из двух или более проводов, обернутых внутри упомянутой ранее цветной оболочки. Пакет проводов обычно содержит один или несколько горячих проводов плюс нейтраль и землю. Чтобы разместить проводку в старом доме или если ваша проводка просто нуждается в ремонте, вы можете соединить старые провода с новым кабелем NM, используя распределительную коробку, которая защищает проводные соединения. Более крупные провода цепи несут напряжение цепи, до которого может быть очень опасно дотрагиваться. Если вы не знаете, какие у вас провода, считайте их все опасными.

Советы по подключению и переключению своими руками

Если вы уверены в себе и хотите самостоятельно выполнить монтаж проводки своими руками, вам необходимо подготовить информацию и инструменты.

• Иметь надлежащие инструменты. Это может быть мультиметр, проверяющий электрическое напряжение, и комбинированный инструмент для зачистки проводов и оболочки.
• Ознакомьтесь с различными проводами. Убедитесь, что вы знаете, какой цвет провода куда идет и какова его цель, чтобы избежать поражения электрическим током и безопасно провести электропроводку в вашем доме.
• Провода больше, чем нужно. Убедитесь, что он простирается не менее чем на три дюйма за пределы электрической коробки.
• Заделка гипсокартона с большими пластинами. Вы сделали отверстие в гипсокартоне слишком большим? Исправьте это с помощью большой электрической пластины.
• Платите за качество. Не экономьте на качестве выключателей и розеток.
• Проверьте напряжение, прежде чем прикасаться к проводам и цепям. Мультиметр сообщит вам, безопасно ли к ним прикасаться.
• Проведите исследование. Посмотрите видео-уроки на YouTube.

Ошибки электропроводки, которых следует избегать

Электрический «упс» может быть очень серьезным, вызывая короткие замыкания, удары током или пожары. Вот несколько распространенных ошибок, которых следует избегать:

• Никогда не подключайте провода вне электрических распределительных коробок. Если коробки нет, добавьте ее и соедините провода внутри нее.
• Помните о трехдюймовой минимальной длине провода. Не обрезайте провода слишком коротко. ЕСЛИ вы это сделаете, добавьте шестидюймовые расширения.
• Никогда не оставляйте незащищенной обшивку между рамами, как при потолочной установке. Прикрепите его скобами к стержню 2×2 или используйте металлический кабелепровод, если провод проходит вдоль стены.
• Избегайте ослабленных выключателей или плохо подключенных розеток.
• Никогда не устанавливайте трехгнездовую розетку без заземляющего провода.
• Не заглубляйте электрическую коробку за поверхность стены. Вместо этого добавьте пристройку к стене.
• Закрепите кабель зажимом, чтобы изоляция провода не порезалась и не изнашивалась.

Общие бытовые проблемы с электричеством

Если у вас старая проводка, скорее всего, у вас целый комплекс проблем. Одной из наиболее распространенных является изношенная изоляция, потому что не было заземления, а проводка не была приспособлена для работы с современными мощными приборами. Есть несколько других распространенных проблем с электричеством, которые не ограничиваются старой проводкой:

• Частые перенапряжения, вызванные освещением, поврежденными линиями электропередач, неисправными приборами или проводкой качественные материалы) подключен к электросети
• Неправильно работающие выключатели света
• Часто срабатывающий автоматический выключатель
• Перегруженный автоматический выключатель
• Электрошок
• Свет слишком яркий или слишком тусклый
• Высокие счета за электроэнергию
• Лампочки, которые слишком часто перегорают
• «Одержимые» встраиваемые светильники, которые гаснут, а затем снова включаются

Как

Если у вас есть надлежащее образование в области электротехники, вы должны справиться с большинством проектов. Вы думали о том, чтобы стать электриком? Согласно O*NETOnLine, прогнозируемый рост рабочих мест для электриков до 2028 года будет быстрее, чем в среднем для других профессий. Подумайте о том, чтобы поступить на программы электротехнического строительства и планирования Coyne College Chicago. Вы получите практическое обучение электротехнике и индивидуальные инструкции, необходимые для подготовки к востребованной карьере электрика. Вы также можете рассмотреть возможность строительства и обслуживания электрооборудования (программы ECM) в Чикаго.

Любопытно? Свяжитесь с Coyne College для получения дополнительной информации.

Понимание вашей домашней электрической системы

• Панель обслуживания электрооборудования
• Домашняя электропроводка
• Электрические розетки и розетки
• Удлинители

Введение

Электричество играет важную роль в функционировании вашего дома. Когда мы смотрим телевизор, питаем системы отопления и охлаждения или заряжаем мобильный телефон, мы полагаемся на электрическую систему нашего дома, которая обеспечивает нас энергией, когда и где она нам нужна.

Понимая основы того, как электричество распределяется по вашему дому, вы можете поддерживать эту важную систему в надлежащем состоянии и в безопасном рабочем состоянии:

Электричество поступает в ваш дом через распределительную головку из ряда наружных линий электропередач или подземного соединения. . Типичная сервисная головка состоит из двух 120-вольтовых проводов и одного нейтрального провода, по которым подается питание на освещение и бытовые приборы по всему дому.

Цепи на 120 вольт используют одну фазу электроснабжения для питания стандартных бытовых приборов. Однако для некоторых более крупных приборов, таких как водонагреватели, электрические пылесосы или сушилки для белья, требуется 240-вольтовая цепь, которая создается с использованием как 120-вольтовых проводов, так и нейтрального провода.

Электросчетчик устанавливается на улице, где электричество входит в ваш дом. Это устройство используется для измерения количества электроэнергии, потребляемой в вашем доме. Счетчик контролируется вашей электроэнергетической компанией и защищен законом — вмешательство в его работу чрезвычайно опасно и незаконно.

Щит электроснабжения является центральным распределительным пунктом для подачи электроэнергии к выключателям, розеткам и приборам по всему дому. Расположенная рядом с электросчетчиком сервисная панель оснащена выключателями или предохранителями, которые отключают питание цепей в случае отказа электрической системы.

Заземление — это метод, используемый для соединения электрической системы с землей с помощью провода. Заземление обеспечивает критическую защиту от поражения электрическим током и поражения электрическим током за счет использования заземляющего стержня в качестве третьего пути для проведения электричества в случае короткого замыкания или перегрузки. Заземление поможет защитить человека, работающего с системой, самой системы и любых приборов и оборудования, подключенных к системе.

Посмотрите видеоролик о безопасности домашней электрической системы (или Seguridad del sistema eléctrico de la casa), чтобы получить наглядное представление о вашей домашней электрической системе. Вы также можете посетить виртуальный дом для интерактивного тура по базовой электрической системе и электрическим устройствам, обычно используемым в современных домах.

Вернуться к началу

---

Электрическая панель обслуживания

В каждом доме есть панель обслуживания, которая распределяет электричество по выключателям, розеткам и приборам. Панель обслуживания обычно находится в подвале, гараже или хозяйственном помещении.

Когда короткое замыкание или перегрузка отключают питание цепи, здесь можно восстановить поток. Кроме того, здесь вы отключите питание цепи перед началом проекта или ремонта.

Предохранители и автоматические выключатели

Все сервисные панели оснащены предохранителями или автоматическими выключателями, которые защищают провода в каждой цепи от перегрева и возникновения пожара. Как правило, в старых сервисных панелях используются предохранители, а в более современных системах — автоматические выключатели.

Предохранители и автоматические выключатели — это предохранительные устройства, помогающие предотвратить перегрузку домашней электросети и предотвратить возгорание. Они останавливают электрический ток, если он превышает безопасный уровень для какой-либо части вашей домашней электросистемы.

Плавкие предохранители

Сервисные панели, установленные до 1965 года, используют плавкие предохранители для защиты каждой отдельной цепи. Ранние предохранители обычно использовались в сервисных панелях на 30 и 60 ампер. Сегодня в новых домах требуются сервисные панели на 100–200 ампер, чтобы обеспечить надлежащую защиту.

Существует несколько различных типов предохранителей, и поначалу выбор правильного может показаться запутанным. Каждый предохранитель маркируется кодом, в котором содержится информация о типе цоколя и степени выдержки времени, если таковая имеется.

Инструкции по замене предохранителей:

Если предохранитель перегорел, его необходимо вывинтить и выбросить. При замене предохранителей в сервисной панели:

• Всегда проверяйте, чтобы заменяемый предохранитель соответствовал номинальному току цепи.
• Никогда не заменяйте предохранитель на предохранитель с большей силой тока. Это очень опасная практика и серьезная опасность возгорания.

Автоматические выключатели

Все новые дома защищены автоматическими выключателями. В отличие от предохранителя, который необходимо заменить при перегорании, сработавший автоматический выключатель можно механически сбросить, чтобы возобновить работу после устранения проблемы. Сработавший выключатель, вероятно, является результатом слишком большого количества приборов, перегружающих цепь, и его следует немедленно устранить.

Инструкции по сбросу сработавшего выключателя:

• Отсоедините или выключите электроприборы в комнате.
• Найдите панель главного выключателя и откройте крышку.
• Найдите сработавший выключатель или перегоревший предохранитель. Сработавший автоматический выключатель будет находиться в выключенном положении или в промежуточном положении между включенным и выключенным.
• Для сброса прерывателя выключите его, а затем снова включите. Это может восстановить электроэнергию в комнате. Если проблема не исчезнет, ​​могут возникнуть более серьезные проблемы. Обратитесь к электрику для диагностики проблемы.

Прерыватели цепи дугового замыкания (AFCI)

AFCI — это новые защитные устройства, которые заменяют стандартные автоматические выключатели в электрической сервисной панели. AFCI обеспечивают повышенную защиту от дополнительных опасностей возгорания, известных как дуговые замыкания. Дуговое замыкание — это опасная электрическая проблема, вызванная повреждением, перегревом или нагрузкой на электропроводку или устройства. Без AFCI дуговые замыкания могут быть скрыты от глаз, пока не станет слишком поздно.

В отчете Министерства жилищного строительства и городского развития США о здоровых домах отсутствие AFCI указано среди основных бытовых опасностей, связанных с ожогами и травмами, связанными с пожаром.

На самом деле, эти устройства настолько эффективны, что Национальный электротехнический кодекс требует, чтобы они использовались для защиты почти каждой цепи в доме с 2008 года. , или около одной трети домов в Соединенных Штатах старше 50 лет, и исследования показали, что частота пожаров в этих стареющих домах непропорционально высока. Многие старые дома были построены с электрическими системами и компонентами, которые больше не являются безопасными и могут рассматриваться как пожароопасные.

Возгорание и другие проблемы с электробезопасностью могут возникнуть из-за старения, неправильной установки и модификации или неправильного использования. Важно определить, какой тип, цвет и размер провода необходим, чтобы правильно реагировать на опасные ситуации, прежде чем они станут критическими.

Электропроводка с ручками и трубками: 1800–1930-е годы

Проводка с ручками и трубками была разработана как система под открытым небом, в которой использовались керамические ручки для отделения проводов от горючего каркаса. Эти подвесные провода были направлены через керамические трубки, чтобы предотвратить контакт с деревянным каркасом и возникновение пожара. Сегодня проводка с ручкой и трубкой считается пожароопасной, поскольку она не является заземленной системой и более подвержена повреждениям в результате старения и неправильного ремонта.

Алюминиевая проводка: с 1960-х по 1970-е годы

Когда в 1960-х годах цены на медь взлетели до небес, для домашних электрических проводов стало обычным делом использовать алюминий вместо меди. Подсчитано, что в период с 1962 по 1972 год почти два миллиона домов были оснащены алюминиевой проводкой.

Многие розетки и выключатели, произведенные в то время, не предназначались для использования с алюминиевой проволокой. Это неадекватное оборудование в сочетании с плохой практикой установки привело к ослаблению электрических соединений, что представляет потенциальную опасность возгорания.

Лучший способ определить, есть ли в доме алюминиевая проводка, — это нанять лицензированного квалифицированного электрика, но можно также идентифицировать систему с алюминиевой проводкой, проверив кабели, проходящие через подвал или чердак, чтобы убедиться, что кабель имеет маркировку «AL» или «алюминий».

Если в вашем доме есть алюминиевая проводка, которая была установлена ​​в 1960-х или 70-х годах, попросите лицензированного квалифицированного электрика убедиться, что все соединения выполнены надлежащим образом с помощью электромонтажных устройств и другого оборудования, сертифицированного для использования с алюминиевой проводкой.

Дома, построенные сегодня, могут иметь провода из алюминиевого сплава, используемые для проводников служебных входов и крупных бытовых приборов. При условии, что все соединения, автоматические выключатели и устройства помечены буквами «AL», эти типы установок допустимы при установке в соответствии с Национальным электротехническим кодексом.

Заземленные электрические системы: с 1940-х по настоящее время

Электричество всегда стремится вернуться к своему источнику и замкнуть непрерывную цепь. Типичная электрическая цепь в вашем доме имеет два проводника: горячий и нейтральный. Электричество проходит от сервисного щитка к бытовой технике по горячему проводу и возвращает ток на основной сервисный щит через нейтральный проводник. Третий или «заземляющий» провод также подключается ко всем розеткам и металлическим коробкам в вашем доме.

Эта критически важная функция безопасности предназначена для значительного снижения вероятности поражения электрическим током или ударом током в случае короткого замыкания. Заземляющие провода подключаются непосредственно к земле через металлический заземляющий стержень или трубу с холодной водой. Если произойдет короткое замыкание или перегрузка, любое дополнительное электричество попадет по заземляющему проводу на землю.

Вернуться к началу



---

Электрические розетки и розетки

Электрические розетки — это место, где вы чаще всего ежедневно взаимодействуете с электрической системой вашего дома.

Поляризованные и заземленные розетки: 1920-е годы – настоящее время

С 1920 года в большинстве домов были установлены поляризованные розетки с двумя вертикальными прорезями разного размера. Эти розетки сконструированы таким образом, что прорезь для нейтрального провода шире, чем прорезь для горячего провода, что затрудняет вставку электрической вилки неправильно. При использовании с поляризованной вилкой эти розетки обеспечивают защиту, направляя электрический ток.

Розетки с заземлением имеют круглое отверстие для заземляющего провода в дополнение к двум вертикальным прорезям. Круглая прорезь соединена с заземляющим проводом. Розетки с заземлением должны быть установлены во всех современных домах. Если в вашем доме нет розеток с заземлением, то в вашей электрической системе, скорее всего, отсутствуют важные функции безопасности. Проконсультируйтесь с электриком по поводу обновления вашего дома.

Сосуды с защитой от несанкционированного доступа (TRR)

Ежегодно около 2400 детей получают сильный удар током и ожоги, когда они втыкают предметы в прорези электрических розеток. По оценкам, в связи с этим погибает от шести до 12 детей в год. Розетки с защитой от несанкционированного доступа (TRR) выглядят как стандартные настенные розетки, но они оснащены внутренним механизмом затвора, который не позволяет детям втыкать в розетку такие предметы, как шпильки, ключи и скрепки.

Эта система подпружиненных заслонок в розетке TRR открывается только при одновременном приложении одинакового давления к обеим заслонкам, например, при вставке электрической вилки. В отличие от пластиковых крышек, TRR обеспечивают автоматическую и непрерывную защиту детей.

В то время как больницы требовали TRR на протяжении десятилетий, издание 2008 года Национального электротехнического кодекса предписывало устанавливать эти специализированные розетки в новостройках.

Прерыватели цепи замыкания на землю (GFCI)

С 1970-х годов прерыватели цепи замыкания на землю (GFCI) спасли тысячи жизней и помогли вдвое сократить количество случаев поражения электрическим током в домашних условиях.

GFCI — это устройства электрической безопасности, которые отключают электрические цепи при обнаружении замыкания на землю или токов утечки. Человек, который станет частью пути для тока утечки, будет сильно поражен электрическим током или поражен электрическим током. Эти розетки предотвращают смертельный удар током, быстро отключая питание цепи, если электричество, втекающее в цепь, хоть немного отличается от возвращающегося.

GFCI следует использовать в любом помещении или на открытом воздухе, где вода может вступить в контакт с электрическими изделиями. Издание 2008 года Национального электротехнического кодекса в настоящее время требует, чтобы GFCI использовались во всех кухнях, ванных комнатах, гаражах и на открытом воздухе. GFCI следует тестировать один раз в месяц, чтобы убедиться, что они работают правильно.

Вернуться к началу

---

Удлинители

Удлинители — это удобный способ обеспечить питание там, где вам это нужно, при работе дома или рядом с ним, но их неправильное использование может быть опасным и даже смертельным. Помните о безопасности с помощью этих простых советов от ESFI.

Советы по безопасности удлинителей:

• Удлинители следует использовать только на временной основе.
• Убедитесь, что удлинители правильно рассчитаны для использования по назначению, внутри или снаружи, и соответствуют или превышают потребности в мощности используемого прибора или устройства.
• Перед использованием проверьте шнуры на наличие повреждений. Проверьте наличие треснутых или изношенных штекеров, ослабленных или оголенных проводов и ослабленных соединений.
• Никогда не используйте шнур, который кажется горячим или каким-либо образом поврежденным.
• Не прокладывайте удлинители через стены или потолки. Это может привести к перегреву шнура, что создает серьезную опасность возгорания.
• Не прибивайте и не прикрепляйте электрические шнуры к стенам или плинтусам.
• Убедитесь, что шнуры не защемлены дверями, окнами или тяжелой мебелью, что может повредить изоляцию шнура.
• Держите удлинители вдали от мест с интенсивным движением, таких как дверные проемы или пешеходные дорожки, где о них можно споткнуться.
• Полностью вставляйте вилки, чтобы ни одна часть штырей не была видна при использовании удлинителя.
  Убедитесь, что все удлинители сертифицированы признанной на национальном уровне испытательной лабораторией, такой как UL, CSA или ETL, и прочитайте инструкции производителя.
