Двухскатная теплица из поликарбоната своими руками чертежи: Чертежи теплицы из поликарбоната своими руками из профильной трубы

чертеж и фото Русский фермер

Возможные варианты двускатных теплиц

Наличие различных видов материалов, которые могут быть использованы для строительства теплицы домиком, позволяет каждому сделать наиболее приемлемый для себя выбор.

Чтобы покрыть теплицы двухскатные применяют следующие материалы:

• полиэтилен;
• стекло;
• поликарбонат.

Основным достоинством пленочного покрытия является доступная цена материала. Также пленка обладает хорошей способностью пропускать и рассеивать свет. Однако есть у полиэтилена и серьезные минусы.

Такое покрытия нуждается в периодической замене (примерно 2-3 раз в год – это зависит от качества полиэтилена). В результате влияния лучей ультрафиолета пленка утрачивает пропускную способность и нередко изнутри покрывается конденсатом.

Остекление – традиционный способ покрытия теплиц. Стекло хорошо пропускает свет и снижает потери тепла, в результате чего внутри тепличного помещения образуется благоприятный температурный режим.

К недостаткам можно отнести неспособность выдерживать сильные удары, а также сложности монтажа, который влечет за собой немалые затраты труда.

Справка: сейчас любители земледелия все большее предпочтение отдают сотовому поликарбонату, который в силу своих особенностей является наиболее практичным и надежным материалом, в 200 раз превосходящим по прочности стекло.

Таким образом, теплицы из поликарбоната двухскатные — наиболее популярный вариант.

Для сооружения каркаса теплицы используют:

• металл;
• дерево;
• пластик.

Многие отдают предпочтение металлическому каркасу. Теплицы из профильной трубы домиком пользуются популярностью, поскольку такие конструкции при своем относительно небольшом весе обладают высокой прочностью.

Но есть у нее и минус – она подвержена коррозии.

Древесина – экологически чистый материал, однако сооруженный из такого материала каркас требует особого ухода.

Деревянную конструкцию необходимо временами подкрашивать или обрабатывать специальными средствами для защиты дерева от гниения.

Монтаж пластикового каркаса соорудить очень легко и просто, но такая конструкция не отличается особой прочностью и может сломаться под воздействием дополнительной нагрузки, такой, к примеру, как обильный снегопад.

Какой бы материал ни был использован для сооружения теплицы-домика, это никак не повлияет на наличие ряда особенностей, присущих этому сооружению:

• при сильных дождях вода не застаивается на скатной крыше, свободно стекая по ней;
• такая конструкция позволяет хорошо проветривать помещение, благодаря наличию форточек, через которые выходит горячий воздух, скапливающейся под потолком;
• в теплице можно выращивать высокие растения, высаживая их даже вдоль стен.

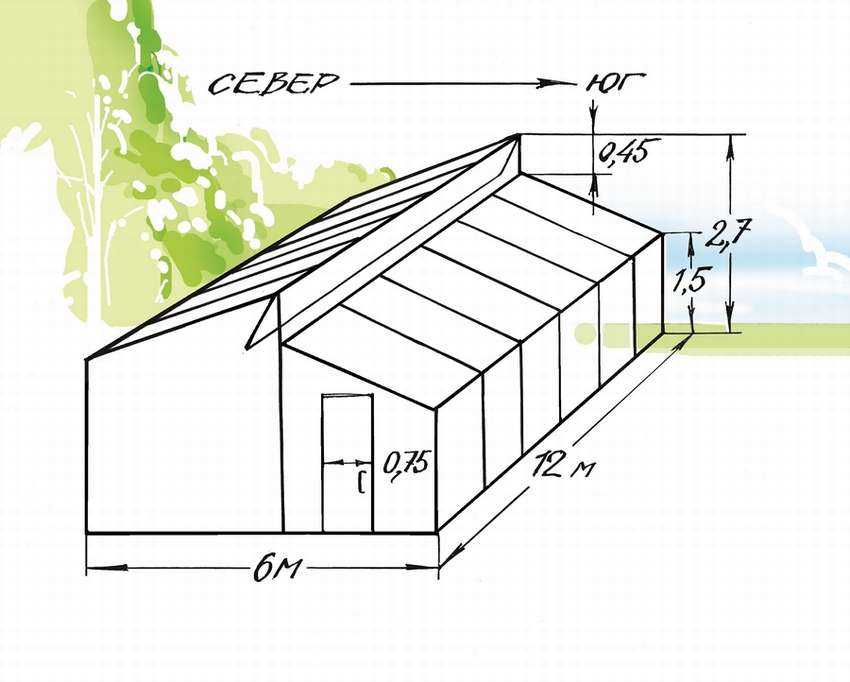

Среди двускатных тепличных строений стоит особо выделить такую уникальную конструкцию, как теплица по Митлайдеру. Благодаря оригинальному устройству крыши, в которой один скат возвышается над другим, это сооружение отличается качественной системой вентиляции.

За счет отверстия, обустроенного вверху конструкции и расположенного от торца до торца теплицы, внутреннее пространство строения обеспечено интенсивным воздухообменом, что благоприятно влияет на рост растений.

Подготовка к строительству

Теплица домиком своими руками — это не фантазия, а вполне посильное каждому дело. Чтобы его осуществить, прежде всего, нужно определиться с местом, на котором будет установлена теплица, так как от этого будет зависеть эффективность ее использования.

Справка: лучше всего, если конструкция будет располагаться на открытом пространстве. Это обеспечит хорошую освещенность и прогрев помещения в солнечный день.

Оптимальное расположение теплицы – протяженность с запада на восток. Это позволит защитить ее от порывов северного ветра.

При наличии на участке хозяйственной постройки, в которой хранится садовый инструмент, лучше установить теплицу рядом с ней.

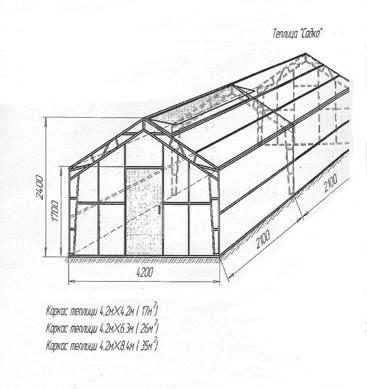

После того, как вопрос с выбором места решен, стоит набросать чертеж теплицы из поликарбоната домиком, и определиться с габаритами будущего строения. Вот стандартные размеры двускатной теплицы:

• ширина – 2,5-3 м;
• длина 5-7 м;
• высота в коньке – 2,5 м.

Фото

Смотрите ниже: теплица домиком фото

Фундамент для теплицы

Далее нужно выбрать тип фундамента для тепличной конструкции. Для деревянной теплицы-домика (именно этот тип каркаса будет рассмотрен ниже) подойдет столбчатый фундамент, которого будет достаточно для того, чтобы выдержать не слишком большой вес строения. Диаметр столбов должен составлять 120 мм, длина – 3 метра. Количество – 6 штук.

Столбы вкапываются в землю на глубину 0,5 м. При этом четыре столба устанавливаются по углам будущей конструкции, два – посередине. Установленную опору заливают бетоном и оставляют нетронутой до полного застывания – этот период составляет несколько дней.

Внимание: при заливке фундамента в жаркую погоду, его следует смачивать водой до полного затвердения, в противном случае не исключено образование на нем трещин.

Сооружение каркаса

Чтобы теплица с двухскатной крышей из поликарбоната получилась прочной и надежной, необходимо позаботиться об ее каркасе.

Деревянные столбики фундамента представляют собой главную часть каркаса, поэтому здесь остается лишь прикрепить к ним горизонтальные брусья (сечением 100 мм). Бруски крепятся сверху столбов и посредине. На верхние брусья устанавливаются стропила с шагом 50 см. Они служат основанием для укладки кровельного материала, а также придают дополнительную устойчивость всему сооружению.

После монтажа каркаса необходимо оборудовать места для окон и двери. Оптимальный размер дверной коробки 180х80 см, размеры оконных коробок можно выбрать самостоятельно – здесь нет каких-либо стандартных параметров.

Для крепления брусьев к стропилам лучше всего использовать саморезы и металлические уголки. Не стоит крепить детали при помощи гвоздей.

Монтаж покрытия

Закончив каркас двускатной теплицы, можно приступать к его покрытию.

Тем, кто отдал предпочтение стеклянному покрытию, следует знать, что качественное теплосбережение обеспечит стекло толщиной 4 мм.

Для монтажа стекла следует в каждом проеме выбрать четвертные пазы. Сделать это можно ручной фрезерной машинкой. Стекло крепится при помощи деревянных штапиков.

Пленочное покрытие натягивается на каркас, желательно цельным полотном. При недостаточной ширине пленки следует заранее добавить недостающие отрезки, припаяв их к основному полотну горячим утюгом.

Для фиксации покрытия поверх полиэтилена устанавливаются деревянные планки, которые прибиваются к тепличному каркасу.

Монтаж поликарбоната

Поликарбонат крепится при помощи саморезов, при этом следует использовать резиновые прокладки, так как материал не должен контактировать с деревом. Устанавливать листы нужно защитным слоем наружу.

Определить нужную сторону можно по заводским надписям, которые, как правило, нанесены на материал. После монтажа поликарбоната с него следует снять защитную пленку.

Как видно, сооружение теплицы-домика не представляет собой ничего сверхъестественного. Для этого достаточно лишь обладать минимальными навыками в области строительства и стандартным набором инструментов. Надеемся мы ответили на ваш вопрос: как построить теплицу в виде домика?

О том какие виды теплиц и парников можно также изготовить самостоятельно, читайте в статьях на нашем сайте: арочные, из поликарбоната, из оконных рам, односкатные пристенные, парники, парник под пленку, парник из поликарбоната, мини-парник, из ПВХ и полипропиленовых труб, из старых оконных рам, теплица-бабочка, подснежник, зимний парник.

Полезное видео

Смотрите на видео: теплица домиком из поликарбоната своими руками

Двухскатная теплица из профильной трубы: чертеж и инструкция

Теплица — замечательное подспорье в хозяйстве любого дачника. Возможность вырастить зелень и овощи на месяц, а то и на два раньше, чем в открытом грунте, вырастить рассаду, снять два урожая за сезон и даже вырастить цветы на продажу — все это определенно стоит усилий, потраченных на строительство теплицы. А с учетом развития рынка строительных материалов ее несложно будет собрать своими руками. Просты в сборке и удобны в эксплуатации теплицы, каркас которых сделан из металлической профильной трубы.

Содержание

• 1 Плюсы и минусы профильной трубы
• 2 Выбор размера труб
• 3 Чертежи самодельных конструкций (виды)
• 4 Возводим каркас
• 5 Видео «Как возвести каркас»
• 6 Фундамент
• 7 Как согнуть трубы
• 8 Сварка теплицы из металлических труб
• 9 Видео «Как выглядит готовый каркас для теплицы»

Плюсы и минусы профильной трубы

Профильные трубы обычно производят из низколегированной углеродистой стали. Они могут быть любой формы, кроме круглой, но в строительстве для возведения различных типов каркасов наиболее востребованы прямоугольные и квадратные. Многоступенчатая термообработка профильной трубы гарантирует надежность стыковочных швов и отсутствие механического напряжения внутри. Таким образом, главное преимущество профильной трубы — высокая прочность и долговечность материала.

Такие конструкции не подвержены ржавению и коррозии, имеют небольшой вес, но способны выдержать серьезную нагрузку при эксплуатации. С ними легко работать — резать или сваривать, и они недорого стоят. У этого вида материалов практически нет недостатков. Единственная сложность в работе — затрудненное сгибание. Профильные трубы — самый распространенный материал для возведения своими руками каркасов теплиц и даже домов.

Выбор размера труб

В продаже есть трубы практически любых размеров. Сами производители рекомендуют использовать для постройки теплиц и парников профиль сечением от 25 мм и более — в зависимости от вида поликарбоната, которым будет обшит каркас. Для основания теплицы целесообразно использовать трубы большего диаметра. Для ветроустойчивости и, особенно, снегоустойчивости, толщина металла должна быть не менее полутора миллиметров.

Чертежи самодельных конструкций (виды)

Первый шаг в сборке теплицы — подробная схема или чертеж. За основу можно взять чертежи из интернета, но адаптировать их к своему участку. Каждый вид теплиц имеет свои чертежи и особенности изготовления. Самый распространенный вид – двухскатная теплица или же домик. На втором месте по распространенности — арочная форма.

Размеры строений обычно рассчитываются, исходя из длины и ширины листов поликарбоната, которые пойдут на обшивку, таким образом, чтобы не пришлось отрезать и выбрасывать большие куски. Если не заниматься выращиванием овощей на продажу, то хватает парника шириной до трех и длиной около шести метров. Оптимальный угол наклона крыши — около 30 градусов. Изготовление теплицы может занять около двух-трех дней.

Возводим каркас

Базовый набор инструментов для сборки каркаса своими руками — рулетка, уровень, болгарка (или ножницы по металлу) и электрический шуруповерт.  Для торцевых стен рекомендуется использовать профили 40 на 20 мм. Для ускорения работ, и если вы уверены в своем чертеже и умеете обращаться с металлическими профилями, можно сразу нарезать все детали каркаса.

Если же нет, то первым делом нужно собрать каркас задней стенки теплицы. Учитывая чертеж, отрезать профиль нужной длины. Отрезки скрепляются шурупами, саморезами или клепками. Далее, необходимо перемерять полученный элемент каркаса по всем параметрам — длине, ширине, диагоналям. Последнее измерение принципиально важно — размер диагоналей должен совпадать. Аналогично нужно собрать переднюю торцевую стену и закрепить обе стены на основании, регулируя правильность установки с помощью отвеса.

Затем можно отрезать направляющие для боковых стен. Здесь достаточно использовать трубу 20 на 20 миллиметров. Направляющие необходимо закрепить на основании через каждые 50 сантиметров. Завершает каркас боковых стен профиль, закрепленный поверху параллельно нижней профильной. К ней крепятся боковые направляющие и направляющие для крыши. Еще одна направляющая крепится под коньком крыши.

Видео «Как возвести каркас»

В этом видео можно увидеть алгоритм действий во время овзведения каркаса для теплицы.



Фундамент

Двухскатная теплица — самая простая в сборке своими руками, но первое, что нужно для нее сделать — подготовить фундамент. Он может быть деревянным, кирпичным или бетонным. Фундамент из бетона — самый простой, но достаточно надежный. По периметру будущей теплицы нужно выкопать канаву глубиной до тридцати сантиметров и шириной около 20 сантиметров.

В землю нужно вбить арматуру (можно отрез профильной трубы), на которую будет приварены отрезы профильной трубы под основание теплицы. Достаточно это делать через метр-полтора. В углах лучше вбить не один отрез арматуры, а два — на минимальном расстоянии до собственно угла. Нижний слой фундамента составляет мелкий гравий.

Перед закладкой бетона его нужно утрамбовать своими руками и финальная высота гравийного слоя должна составить не более 5 сантиметров. Поверх этого слоя заливается бетон. После высыхания бетона нужно приварить к арматуре профильную трубу 40х20 мм.

Как согнуть трубы

Один из главных вопросов при сборке двухскатной теплицы — отрезать или сгибать профильную трубу в месте перехода стен в крышу.
Перед тем, как сгибать трубу, нужно еще раз перепроверить чертеж и убедиться, что угол сгиба подобран правильно. Для того, чтобы согнуть трубу своими руками, ее нужно надрезать болгаркой в месте предполагаемого сгиба.

После такой обработки труба гнется достаточно легко. Далее, место сгиба нужно сварить. Также в сети можно найти советы по сгибанию профильных труб с помощью песка или воды.  И третий вариант — воспользоваться трубогибом, но это дополнительные затраты.

Сварка теплицы из металлических труб

Как уже упоминалось выше, для закрепления каркаса к фундаменту или сгибов труб нужна сварка. Это самая простая причина, почему для сооружения теплицы может понадобиться сварочный аппарат. В том случае, если планируется изготовление круглогодичной капитальной теплицы, соединять части профиля лучше не саморезами, а также сваркой. Собранный каркас теплицы готов обшивают листами поликарбоната или пленкой.

Видео «Как выглядит готовый каркас для теплицы»

В данном видео показано, как выглядит готовый каркас для теплицы из профильной трубы.
