Чертежи печки для бани из металла своими руками: Печь из металла для бани своими руками: виды, чертежи, фото

чертежи, видео, инструкция по созданию

Возведение собственной бани – дело довольно трудное. Здесь необходимо знание способом построения узлов, перекрытий и прочих составляющих конструкции. Даже, если вы смогли выстроить хорошую баню, полный успех ещё не гарантирован. Здесь огромное значение имеет топка.

Монтировать там дровяную печь своими усилиями не так уж сложно. Особенно если вы намерены сделать металлический вариант с баком. Каменные и кирпичные версии потребуют больших навыков, сил и времени. Если вы их желаете возвести, но имеете слабый опыт, обратитесь к профессионалам.

А металлическую печь можно сделать на основе бочки. Например, как на этой схеме:

Если у вас недостаточно средств и времени на создание сложной замысловатой печи, то можно применять доступные материалы. С их помощью можно сделать простые, но очень надёжные банные печи.

При таком раскладе изготовление осуществляется из металла. И монтаж проходит стремительно. Такие варианты печи годятся для помещений любых параметров. Но в работе с ними необходимо чётко следовать критериям пожарной безопасности. Также корпус печи должен быть основательно герметизирован. Так посетители вашей бани получат защиту от угарного газа.

Очень часто основными составляющими для изготовления банной печи становятся труба и бочка. Здесь важно грамотно провести сварочные работы. У вас должен быть навык в этом деле. Если нет – пригласите специалиста. Также важно продумать позицию печи.

В составе такой печи имеется поддувало, топочная камера и каменка. Ещё понадобится создание дверок, пробкового краника, бака. Потребуется предусмотреть и вывод дыма. Для этого понадобится устроить соответствующие трубы. Прочие компоненты: задвижки, крышки, ручки, решётки, пластина, муфта, колосник и «ушки». Применяемые здесь решётки образованы из арматурных прутьев.

Не забудьте устроить окошко для выхода дымовой трубы.

Стадии работ

1. Подготовка деталей. Сначала работаете с трубой. Её нужные параметры: 150 см (длина) и 50 (толщина) см. Из неё вырезаете требующиеся элементы. Каждый элемент должен иметь определённый металлический слой – минимум 1 см.

Труба режется на два отрезка. Первый – 60 см: создаётся бак. Второй – 90 см: каменка и топочный отсек.

2. Преобразование трубы в печь. Низ трубы становится местом для отверстия 20 х 5 см. Это – поддувало. Над ним монтируется варкой круглая пластина из стали. Её минимальная толщина – 12 мм.

В поддувале надо сосредоточить колосник: готовится металлический элемент.

Колосник следует зафиксировать. Для этого к нему приваривается четыре «ушка».

Затем создаётся ниша для топки. Здесь применяются остатки трубы, параметры которой 25 х 30 см. Из них сотворяете дверку топочной камеры. Дверку вешаете на петли, можно на крючки. На дверке ещё устройте защёлку.

Над топочной камерой приваривается элемент трубы. Его примерный параметр – 35 см. Он станет каменкой. Между его днищем и верхом соблюдайте минимальную дистанцию 10 см. Задняя стенка этого отсека заваривается. Изготавливается дверца максимум 30 см.

50% каменки заполняются галькой. Требование к гальке – крупные габариты, круглая форма. Если её нет, подойдут электрические изоляторы. После чего следует приварка стального прута. Он будет удерживать содержимое этого отсека.

В верхней стороне созданной печи монтируется муфта. Она по толщине – 5 мм, по ширине – минимум 5 см. Муфта создаётся на ранней стадии из стальной шины. Одна её половина присоединяется варкой к корпусу печки. Вторая возвышается над печью и становится участком для присоединения бака.

Пример конструкции такой печи:

3. Присоединение бака. К торцевой стороне бака в нижней части варится стальной круг. Его толщина – минимум 8 мм. До этого в нём делаете отверстие (D~ 12-15 см). В него последует монтаж дымоотводной трубы. Здесь она (труба) несколько сдвигается к задней стенке бака. А к его днищу варится низ этой трубы. Так вода не проникнет в топочную камеру.

Этот же стальной элемент (полукруг) закрывает собой верхушку бака. Дымоотвод (труба) присоединяется к отверстию в этом круге. После этих действий в верхней стороне бака возникнет отверстие. Через него можно будет заливать воду в бак. Горловина тоже должна быть закрыта. Для этого создайте крышку с ручкой.

В 35 см от данного бака варится стальная платформа. Её 30-сантиметровую сторону задействуйте для прикрепления уже кирпичной трубы. Она имеет задвижку и выходит на крыше. Далее монтируется краник с вентилем. Его позиция – напротив того отверстия в баке, в которое будете заливать воду.

Поможет вам в таком деле данная схема:

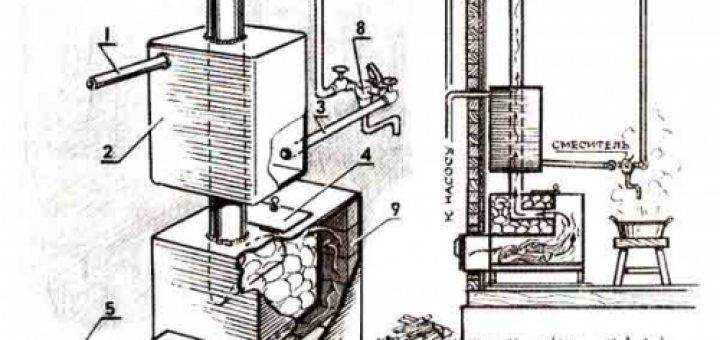

Также в работе над устройством бака обычно руководствуются такой схемой:

Здесь 1 – Ёмкость для воды. 2 – Отсек для топлива. 3 – Рабочий контур.

Четвертый шаг — установка печи

Позиционируя дверки топочной камеры, фиксируйте их к двери бани. Позиция дверок каменки – диагональ к другому, противоположному углу данного помещения.

До стадии установки в бане обустраивается бетонный фундамент. Его высота: 20-30 см. На него кладутся огнестойкие кирпичи в две линии. Они крепятся глиняным составом.

Обязательные параметры платформы под печь: 70 х 70 см. Её минимальная высота – минимум 20 см. На такой дистанции она сосредотачивается от ближайшей стены.

В уложенной кладке устраивается добавочный слой в 12 см. Его позиция – участок выхода печной трубы на улицу. Перекрытия (в основном, деревянные) покрываются асбесто-войлочной теплозащитой. Они обрабатываются глиняным составом. Элемент трубы между потолочным покрытием и крышей оштукатуривается и покрывается известью. Труба на 50 см восходит над крышей.

Если в бане устраивается деревянная, а не кирпичная кладка, то печи обязательно окружается кирпичом (это критерии безопасности). Кирпичное обложение в высоту доходит до 120 см, а в толщину – до 80, причём по обеим сторонам печи.

После закрепления фундамента на него следует установка созданной печи.

Если баня имеет обособленное положение от дома и не устойчива к температурным скачкам, у фундамента необходимо усилить прочность и стойкость к морозам.

Установка завершена. Баню требуется испытать. Первое испытание должно выявить возможные недочёты. На нём главное – не попариться, а изучить работу печи и условия для комфортного пребывания в бане. Если тест закончится успешно, в баню можно приглашать родню и друзей.

Выше была изложена методика создания металлической печи с баком в вертикальном исполнении. Здесь – основной компонент – труба значительного диаметра.

В горизонтальной версии главная составляющая – это ёмкость с баком. Первый вариант пользуется большей популярностью. Поскольку у труб есть более внушительная стойкость к термическим перепадам. Да и трубы меньше выгорают, чем печь с баком.

Другие методики создания подобных печей

Выше была изложена шаблонная методика самостоятельного изготовления металлической банной печи, оснащённой баком. Не обязательно ей следовать досконально. Особенно это касается деталей и их параметров.

Например, можно последовать этой схеме:

Сначала находите нужную трубу. Её диаметр приличен, толщина: 0,5 – 1,5 см, длина – до 2 м. Она режется на отрезки: 100 см – на топочный отсек, 60 – на бак, остальное – на возможные детали.

Для создания поддувала вырезается отверстия 5 х 20 см, для топки – 20 х 30 (можно и больше, главное, чтобы туда легко входили дрова). Над поддувалом в трубе присоединяется элемент для фиксации колосников: пластина или уголок. Уголок более надёжен. Одиночные колосники прочнее и лучше противостоят прогоранию. Если используете пластину, то берите изделие с минимальной толщиной – 1,2 см.

Для дверок здесь применяются остатки трубы или купленные шаблоны.

Создание бани-каменки

Над топочным отсеком монтируется пластина, имеющая вырез. На неё поставятся металлические бруски. Они предназначены под каменку. Их параметры: 10 х 10.

Для каменки требуется установить трубу минимум 10 см в высоту.

В отсеке для каменки создаётся отверстие для будущей дверки. Параметры: 25 х 30 см. Позиция дверки каменки – в парилке, топочного отдела – напротив входа.

Каменка наполняется камнями. Подходящие варианты: жадеит, вулканит, диабаз, кварцит. В камнях не должно быть слюды. Так они, нагреваясь, станут выделять токсины.

Также нельзя задействовать гранит: он быстро разрушается.

Обязательная структура камней: мелкие кристаллы. Форма – округлая. Этиология – природная.

Вопрос с баком

Бак – обязательная часть подобной печи. Для его крепежа на каменку приваривается специальная пластина. В ней устраивается вырез для дымоотводной трубы. Затем монтируется и бак, и труба. Материал для бака – тот же, что и для топки.

Сверху бак накрывается крышкой, с боковой стороны к нему присоединяется краник, что запускать горячую воду. Если окружаете трубу для дыма кирпичом, то бак должен отвечать необходимым параметрам.

Верная позиция отверстия для этой трубы – наиболее близкая к задней стенке самой печи.

Если печь не окружена кирпичом и её позиция рядом со стеной, то эту ближнюю сторону стоит покрыть фольгой. Фольга станет хорошим теплоотражателем.

Если вокруг печи делается блокада из камней, такие операции не нужны.

Когда печь обшивается кирпичными линиями, высота такой кладки – максимум 12 см, а ширина – 8 см. Иначе прогрев кирпича получится очень долгим.

Чтобы пребывание в бане стало комфортным и безопасным, во время работы печи обложите внутреннюю плоскость дверок топочной камеры и поддувала асбестовыми листами. Этот материал не позволит ручкам дверок очень сильно нагреться. Так вы сможете избежать ожогов рук.

О горизонтальной печи — на видео

Габаритная печь для большой бани, с хорошей площадью теплоотдачи и объемной каменкой. Правда, комментаторы под видео высказались, что с экономической точки зрения такая печь сомнительна, но техническую часть одобрили практически единодушно.

Печь в баню своими руками чертежи

Главная Статьи, обзоры Изготовление печи для бани своими руками, чертежи, фото

Опубликовано: 31. 08.2015 14:56

Собственная баня – это место, о котором мечтает практически каждый мужчина!

Еще с давних времен, баня считалась источником не только крепкого здоровья, сил и энергии, а еще местом, где можно расслабиться и за несколько часов получить очень приятное удовольствие.

Конечно в древние время, соорудить баню было весьма сложно, так как изначально требовалось найти специальные сорта дерева, для строительства помещения бани, а также найти квалифицированного мастера, который бы профессионально выполнил кладку отопительного элемента. Но стоит отметить, что подобный процесс строительства дорогостоящий, трудоемкий и совсем не оправданный.

На сегодняшний день, данный вопрос легко решается установкой собственного теплового отопителя (банной печи), которая позволяет за считанные минуты довести температуру до необходимых показателей принятия банных процедур.

Подобное оборудование, можно легко найти во множестве магазинов, которые продают печи для бань. Это оборудование имеет высокую стоимость, которую может позволить себе далеко не каждый. Но что же делать в том случае, если у вас ограниченное количество средств, а получить собственную печь крайне необходимо. В решения таких вопросов существует вариант — сделать печь для бани своими руками.

Сделать печь для бани самому – это не только не сложно, а еще и не очень дорого

Если вы решили выполнить изготовление печи для бани своими руками, то первым делом, следует узнать размеры помещения (парной), в котором и будет устанавливаться данный теплогенерирующий элемент. Стоит отметить то, что в зависимости от размеров помещения, и будет рассчитываться размер самого отопителя, который должен легко прогревать его до пятидесяти градусов не более чем за тридцать минут времени.

Если вы определились с выбором места для установки печи, то следующим вопросом у вас будет – поиск чертеж печи для бани из металла. К счастью, подобные чертежи со всеми типоразмерами вы сможете найти на очень многих ресурсах в интернете, так как эта информация является широко распространенной среди множества пользователей интернет сети.

Рассматривая печи для бани, фото, чертежи, изначально следует подобрать несколько оптимальных вариантов, по изготовлению и работе которых будет множество позитивных отзывов.

Выбрав определенный из отобранных вариантов, вы сможете изготовить наиболее оптимальный вариант печи, с точки зрения качества, надежности, эффективности, невысокой себестоимости. Также рекомендуется пересмотреть своё желание делать печи для бани своими руками, чертежи и фото, дабы понимать, какой будет эстетический вид печи и будет ли она удобна для использования в вашей бане.

Если вы остановили свой выбор на одном из вариантов печей, рекомендуем вам отдать данную идею на исполнение специалистам, которые специализируются на сваривании металлических конструкций. Подобные услуги считаются весьма не дорогими, при этом их качество будет на порядок лучше, чем пытаться это сделать самостоятельно. Также еще одним перевесом в сторону подобного выбора является и то, что у вас вероятнее всего не имеется собственного сварочного аппарата, соответственно и навыков работы с ним.

Решили сделать печь именно своими руками? Первым делом следует поискать информацию на печь в баню своими руками и чертежи, которые позволят вам изготовить печь в соответствии с точными размерами.

Печи для бани из металла, чертежи, фото вы легко сможете найти на множестве сайтов в сети интернет, где сможете подобрать необходимую печь, в соответствии с размерами вашей бани.

Единственным фактором, которому следует уделить достаточно большое количество внимания – является выбор металла для производства вашей бани. Наиболее предпочтительным, для такого вида оборудования является сталь. Рекомендованная толщина стали банной печи составляет от 0,5 миллиметра, благодаря чему она получится не только долговечной и качественной, а еще и очень энегоемкой.

Баня самодельные печи – это не только хорошая экономия собственных средств, а еще и возможность сделать печь в соответствии с вашими персональными требованиями.

Печь баня своими руками должна быть размещена в правильно месте

Если чертеж печи для бани уже выбран, то следующим этапом является – обустройство места ее установки.

Баня своими руками установка печи начинается прежде всего с подбора места, где она будет установлена. Данное место должно быть таким, чтобы оно не находилось на проходе, так как при посещении парилки и случайном прикосновении могут возникнуть травмы в виде ожогов, что в свою очередь может испортить ваши банные процедуры.

Если место все же выбрано, то следует внимательно его изучить на предмет наличие в ближнем радиусе элементов дерева или других легковоспламеняющихся материалов. В случае обнаружения подобных материалов, следует их обработать гипсовой замазкой, после чего закрыть листом стали минимум один миллиметр. Данный действия улучшат вашу пожарную безопасность и предотвратят возможности случайного возгорания.

Отдельный этап выбор места установки печи с баком

Бак может быть, как внутренним, так и внешним или на трубе дымохода.  Но наиболее эффективным вариантом будет отопительный элемент, на котором бак размещается непосредственно на трубу дымохода. Но в любом случае, независимо от вашего выбора, необходимо учитывать и его размещение, чтобы разместить весь комплект гармонично.

Печи с баком для бани чертеж вы также можете найти в сети интернет. Лучше сразу искать сразу чертеж печи для бани из трубы, так как данный вариант считается более эффективным.

Немаловажным при изготовлении и установке печи, является создание специализированных вентиляционных отверстий, которые позволят не только заходить свежему воздуху в помещение, а еще и исключат возможность появления грибков и плесени, которые проявляются при чрезмерной влажности в помещениях подобного типа.

Поэтому печь для бани из трубы своими руками это сложный проект, но который все же можно самостоятельно выполнить.

Что касается дымохода для самодельных печей, то следует его делать такого диаметра, который будет иметь существенный запас и справиться с любыми объемами дыма, даже при использовании сырых дров.

Самодельные печи для бани должны иметь большую защиту в сравнении с их заводскими аналогами, так как они не были протестированы в заводских условиях.

Несмотря на то, что процесс изготовления – достаточно емкий, но он не на столько сложный, поэтому вы легко сможете справиться с данной задачей.

Если вы желаете найти печь для бани своими руками видео, на которых подробно излагается весь процесс изготовления, то на интернет сайте youtube, вы сможете просмотреть достаточно много готовых примеров.

Но все же, если вас интересует не только вопрос — как сделать печь для бани, а еще и купить дополнительные банные аксессуары для вашей бани, то вам следует обратится к нам, где вы найдете различную продукцию, связанную с банной тематикой.

Решили баню и печь сделать очень хорошей, то необходимо закупить полный комплект банных аксессуаров и принадлежностей.

Независимо от того, остановите вы свой выбор на собственном изготовлении банной печи, или решите купить готовую, в нашем интернет магазине представлены очень качественные и доступные варианты от ведущих мировых производителей. Они отлично зарекомендовали себя на рынке, выпуская продукцию исключительно самого высокого качества.

Позвонив в наш магазин, у вас есть возможность проконсультироваться с квалифицированными сотрудниками-консультантами, которые разъяснят вам плюсы и минусы определенных моделей, а также особенностей выбора самостоятельно изготовленной или же заводской банной печи.

Мы всегда ждем ваших телефонных звонков и будем рады помочь сделать наилучший выбор!

чертежи, самые эффективные из металла

Изготовление банных печей своими руками получило широкое распространение в частном секторе, где собственники недвижимости предпочитают автономность и независимость от центральных коммуникаций. Грамотно разработанные изделия компактны, удобны и безопасны в использовании, обладают высокой эффективностью и хорошей экономичностью. Если сделать печь для бани своими руками, то можно сэкономить и улучшить свои навыки и умения в работе с металлом и камнем.

Содержание

1. Металлические банные печи
2. Разновидности конструкций
3. Простейшие металлические банные печи
4. Технология изготовления
5. Как улучшить характеристики металлической печи

Металлические банные печи

Металлическая печь легкая, быстро нагревается и остывает вниз так же быстро

Отопительные котлы для парилки различаются размерами, формой и вариантами отделки.

Печи банные металлические имеют общую конструкцию:

• Корпус. Он может быть в форме куба, параллелепипеда, цилиндра вертикальной или горизонтальной ориентации. Служит для размещения функциональных частей для топлива и удаления продуктов сгорания.
• Топка. Ящик, ограниченный в корпусе, для приема и сжигания дров. В нижней части расположена колосниковая решетка, а в верхней части отверстие для отвода дыма и пиролизных газов.
• Зольник. Находится под решетками, нужен для сбора золы и золы. Дверь используется для регулировки тяги в системе.
• Каменка. Металлическая корзина с камнями. Предназначен для более эффективного распределения тепла по всей парилке. В качестве теплообменника используется обыкновенный булыжник или талькохлорит – уникальный минерал метаморфического типа, обладающий целебными свойствами.
• Дымоход. Создает необходимую тягу, выводит дым из камеры сгорания. Обычно из стальной трубы.

Иногда в баню с баком для воды устанавливают печь. Емкость располагается непосредственно над котлом и может быть оборудована краном для подачи воды на ТЭНы или в таз.

Разновидности конструкций

Открытая печь

Перед изготовлением котла для парилки необходимо оценить его соотношение с размерами помещения и уровень безопасности.

Банная печь на дровах своими руками может быть изготовлена ​​в таком исполнении.

• Закрыто. Конструкция компактна и практически полностью исключает вероятность ожогов. Выведенный в парилку котел обложен стенками из огнеупорного кирпича, а сверху сплошь засыпан камнями.
• Открыть. Боковые части не закрываются, что обеспечивает более быстрый и сильный прогрев помещения. На крышку котла приваривается металлический короб, в который засыпается булыжник. Емкость для воды выполнена меньшего объема. Такая печь для бани с баком своими руками делается просто и быстро.
• Комбинированный. В таких печах максимально используется тепловая энергия. В конструкции выделяют топку, снабженную двумя задвижками, колосником и поддувалом, двумя патрубками с четырьмя отверстиями под трубу и перепускным коленом.

Отопительные приборы также различают по виду используемого топлива:

• дровяные — требуют постоянной заправки и присмотра, но могут использоваться автономно, независимо от наличия коммуникаций;
• электрические — современные, надежные, оснащенные устройствами защиты высокого класса, потребляющие большое количество энергии, а значит, дорогие в эксплуатации; 9Газ 0008
• — практичные, безопасные, экономичные устройства с возможностью регулировки мощности нагрева.

Выбор осуществляется исходя из особенностей помещения, финансовых возможностей и навыков мастера.

Простейшие металлические банные печи

Печь с выносной топкой

При проектировании сауны решение о типе и характеристиках печи принимается после оценки всех сопутствующих факторов. Иногда выбор делается в пользу простейших конструкций как временного решения при отсутствии средств, оборудования или при ожидании каких-либо благоприятных условий для возведения более дорогих и эффективных конструкций.

Варианты формы котла:

• Куб. Представляют собой классическую буржуйку с внутренней топкой. Внутрь корпуса помещают зольник, колосники, а сверху кладут трубу, которая через стену выводится на улицу. Безопасность обеспечивается высокой дымоходной трубой и подводом воздуха к поддувалу. Это самый распространенный способ обустроить парилку быстро и недорого.
• Вертикальный. Хорошее решение для небольших парилок. Занимают мало места, от стен отгораживают теплоизоляционным материалом. Котел может содержать два или три отсека – топку, внутреннюю каменку, водогрейный котел. Для перенаправления тепловых потоков сверху устанавливается экран.
• Горизонтальный с выносной топкой. Делать такие устройства сложнее, так как нужно сделать и утеплить проход в стене. Однако затраты окупаются. Находиться в парилке комфортно, безопасно, нет риска возгорания и отравления угарным газом. Выносная топка отапливает и предбанник, что удобно и практично.

Прямоугольные печи долговечнее круглых, так как железо в углах меньше нагревается, корпус лучше и дольше сохраняет форму. Высокий котел дает больше дизайнерских возможностей, но большая часть тепла выделяется вверх, что требует установки дополнительных устройств по его направлению вниз и в стороны.

Производственный процесс

Из газового баллона можно сделать котел.

Для сварки отопительного котла для сауны можно использовать самые разные материалы, в том числе бросовые:

• старый газовый баллон после тщательной очистки;
• бочка с толстыми стенками;
• диски от колес;
• кусок металлической трубы;
• листы металлические толщиной не менее 5 мм.

Дополнительно вам потребуется:

• решетчатая фурнитура;
• ручки, петли и дверные защелки;
• шнур асбестовый для уплотнения и футеровки;
• кирпич шамотный и огнеупорный красный;
• глина и песок;
• двухслойная дымоходная труба.

Если у вас есть все необходимое, нужно сварить корпус, прикрепить к нему ножки в соответствии с заранее составленной схемой и приступить к изготовлению печи.

Сначала изготавливается топка:

1. Маркировка. Вырезание отверстий для воздуходувки и загрузки топлива. С внутренней стороны корпуса крепятся упоры для крепления решетки. Варить нужно аккуратно, лучше точечно, чтобы не прожечь тело и не оставить на нем выпуклости от перегрева. Гриль можно сделать самостоятельно или купить готовое изделие в магазине.
2. Крепление дверей. Петли крепятся сваркой, болтами или заклепками. Желательно использовать последние два способа, чтобы изделия не деформировались от нагрева.
3. Выполнение футеровки. Шамотный кирпич приклеивается к стенкам печи. Это предотвратит красное свечение металла, поглотит лишнее тепло и продлит срок службы конструкции.

Мартеновская печь

Следующим этапом является изготовление каменки. Используется одна из технологий:

• Поверхностная. После снятия замеров из арматуры диаметром 10-12 мм изготавливается обрешетка. Затем коробка устанавливается на крышку котла и приваривается к ней. Не следует делать глухие стены, чтобы обеспечить лучший обогрев помещения и свободный выход пара после подачи воды.
• Внутренний. В корпусе делается отверстие, под камни ставится решетка. Воду можно подавать кружкой через отверстие или через отверстие из бачка с краном.

Полость заполнена специальными минералами — талькохлоритом, диабазом. Использование слюдосодержащих пород, кремня и гранита не допускается.

Изготовление бака для подогрева воды не входит в число обязательных мероприятий, но позволяет сделать процесс посещения бани более комфортным и безопасным. Эта конструкция служит как для подачи воды к камням, так и для последующих гигиенических процедур в душе.

Для изготовления используются те же материалы, что шли на котел, только их стенки могут быть тоньше, так как изделие не подвергается контакту с открытым пламенем. Концы трубы заглушены, сверху сделано отверстие для заправки, снизу вставлен кран. Бак крепится к печке, нагрев происходит от прямого контакта с материалом, а также от горячего дыма.

Как улучшить характеристики металлической печи

Чертеж металлической печи

Имея чертежи банной печи из металла, можно собрать надежные и функциональные изделия. Но всегда есть возможность сделать их работу более эффективной, а внешний вид более привлекательным.

Поддерживать постоянную тягу и не беспокоиться о возможном возгорании позволят двойные трубы с дефлектором. Копоть в таких каналах не задерживается.

Улучшить оформление очага можно с помощью клинкерной плитки и плитки. Эти покрытия очень хорошо переносят жару и резкие перепады температуры.

Камни желательно брать крупные. Они дольше сохраняют тепло и не остывают сразу после обрызгивания водой.
