Ремонт светодиодных ламп 220 В за 4 шага

Современные Led светильники прочно входят в наш быт, позволяют значительно снижать потребление электроэнергии, но, в силу разных обстоятельств, периодически выходят из строя.

Поэтому простой ремонт светодиодных ламп 220 В своими руками в домашних условиях является актуальной задачей для любого умельца.

В статье я показываю поэтапный порядок его выполнения за 4 шага, доступных мастеру с начальными навыками электрика.

Содержание статьи

Чтобы отремонтировать неисправный Led светильник домашнему мастеру потребуется:

1. оценить его конструкцию;
2. выявить неисправность;
3. заменить отказавшую деталь.

Эта простая последовательность действий служит базой последующего описания.

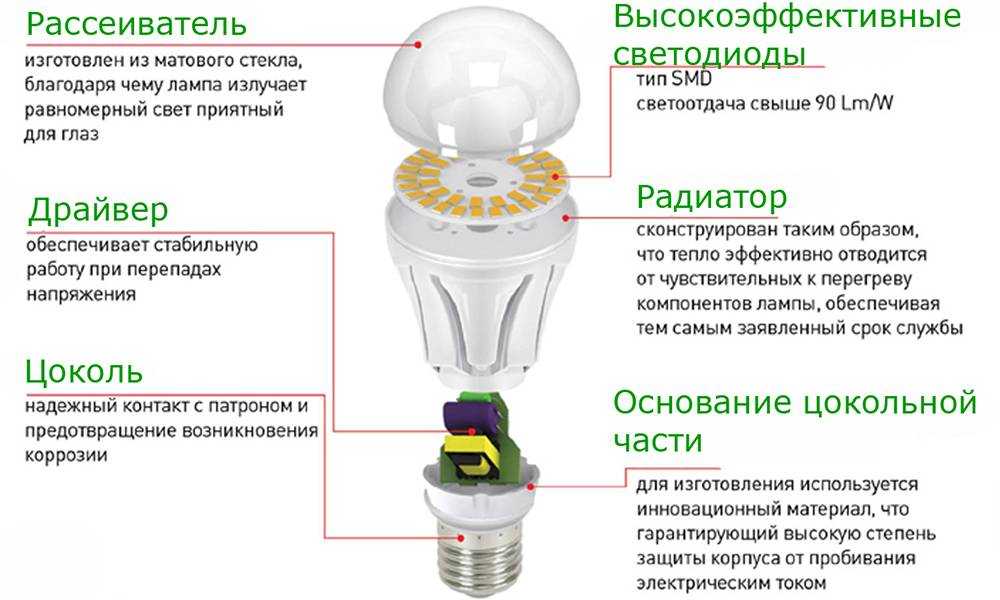

Как конструкция светодиодной лампы 220 В влияет на ее ремонт: 3 важных особенности

Здесь важно четко понимать процессы, сопровождающие преобразование электрической энергии в световой поток, которые заложены в устройство светильника.

2 технологии создания светового потока источником света: 2 подхода к ремонту Led ламп

Все лед светильники на 220 В условно можно разделить на 2 класса, использующие:

• обычные твердотельные кристаллы на светодиодах DIP, SMD или COB типа;

• светоизлучающие нитевидные элементы типа «Filament», выполненные из большого количества последовательных цепочек светодиодных кристаллов.

Они обладают общими конструкторскими решениями:

• выполнены под единый стандартизированный тип цоколя, обычно Е 27 или Е14;

• имеют однотипную систему подключения полупроводниковых переходов к сети 220 вольт через упрощенный блок питания или драйвер.

Однако филаментная лампа имеет более сложное устройство:

• у нее цепочки светодиодных кристаллов собраны единой нитью, закрытой в стеклянной колбе с покрытием люминофора, корректирующим качество светодиодного освещения;
• филаментные нити так сориентированы в пространстве, что свет от источника излучается равномерно во все стороны, как у лампочки Ильича;
• вся осветительная конструкция помещена в герметично закрытый стеклянный корпус и заполнена гелием, улучшающим отвод тепла от полупроводниковых элементов;
• мощность одной нити подобрана так, что составляет 1 ватт. Это позволяет визуально оценивать потребление филаментного источника по их количеству.

Ремонт лампы Filament связан с вскрытием корпуса и нарушением его герметичности. Это ухудшает дизайнерский замысел, влияет на интерьер, несколько изменяет теплообмен, что незначительно сказывается на ресурсе отремонтированного светильника.

По этому вопросу существует другое техническое обоснование.

Альтернативное мнение: лампа Филамент, включенная без колбы, обеспечивает работу светодиодов с открытым внутренним пространством, обеспечивающим их охлаждение за счет естественной циркуляции воздуха.

Этот прием вполне можно использовать для источников света, расположенных в сухих помещениях, недоступных для случайного прикосновения человека. Впрочем, выбор вы можете сделать самостоятельно.

Когда какой-то кристалл нити филамента повреждается, то вся цепочка выходит из строя. Ее надо полностью заменять. Других вариантов ремонта нет, как и запчастей в продаже. Поэтому такие дефектные лампочки вначале накапливают, а затем собирают одну исправную из нескольких поврежденных.

С приведенной особенностью ремонта лед ламп с филаментовыми нитями приходится мириться. У домашнего мастера нет технических возможностей обойти эту проблему.

Обычные лампочки на SMD светодиодах допускают разборку корпуса и последующий ремонт любых элементов с полным восстановлением оптических и электрических характеристик завода изготовителя без потери качества.

Почему при ремонте Led светильника 220 В необходимо учитывать температурные условия его эксплуатации

Обратите внимание на то, что нагрев полупроводниковых переходов развивается комплексным действием трех факторов:

1. протеканием тока через цепочки светодиодов;
2. нагревом драйвера;
3. условиями внешней среды, когда светильник расположен в ограниченном пространстве с ухудшенными условиями теплоотвода.

Обычно последние два компонента являются основными причинами возникновения неисправностей. Их обязательно учтите.

Возрастание значения прямого тока через любой светодиод не только повышает световой поток источника, но и увеличивает тепловые потери, которые постепенно отклоняют реальную характеристику от идеальной прямой линии, ухудшая ее.

Нагрев же конструкции полупроводникового перехода значительно снижает общий ресурс светильника.

Чтобы предотвратить повышенный нагрев полупроводников, производители добавляют в конструкцию внутреннего теплоотвода внешние радиаторы охлаждения, которые дополнительно забирают повышенную температуру и рассеивают ее в атмосферу.

При ремонте поврежденных лед светильников необходимо обращать внимание на условия работы, которым они подвергались при эксплуатации. Вполне вероятно, что их учет позволит создать более совершенную конструкцию или продлить ресурс восстановленного источника.

Например, можно усилить внешний радиатор, сделать ему принудительную или естественную вентиляцию, что актуально для led ламп, встроенных в подвесные или натяжные потолки.

Ведь когда комфортная для человека температура на уровне пола достигает порядка +20 градусов, то в верхнем замкнутом пространстве она уже может вырасти до +30.

Если же эту лампочку поместить под навесом на улице, то зимний морозец в -30 на открытом воздухе сам создаст идеальные условия для ее охлаждения.

Учет возможного предела температурного нагрева и необходимости его ограничения — важное условие выполнения качественного ремонта светодиодных ламп.

Что надо знать про конструкцию драйвера для светодиодной и филаментной лампы 220 вольт при ее ремонте

Основная трудность, с которой сталкиваются производители — это ограниченный объем места, в котором необходимо вместить драйвер или блок питания светодиодов.

По этой причине они вынуждены:

• применять упрощенные малогабаритные блоки питания типа ASD JCDR 5,5W GUS.3, собранные на отдельной плате;

• или создавать дополнительную пластиковую вставку внутри колбы около цоколя и монтировать в этом увеличенном пространстве более совершенный драйвер. Один из вариантов его исполнения показываю ниже.

Как видите, схема драйвера, встроенного внутрь лед лампы 220 В, может значительно отличаться у каждой модели. Самый простой вариант имеет в своем составе:

1. резистивно-емкостной делитель напряжения, который, кстати, выделяет дополнительное тепло при прохождении тока по активному сопротивлению;
2. диодный мост;
3. сглаживающий пульсации напряжения конденсатор;
4. токоограничивающий резистор.

Это самая проблемная схема для Led ламп не только потому, что она нагревает полупроводниковые переходы, но еще и не обеспечивает стабилизацию тока в них.

А они очень чувствительны даже к незначительным колебаниям напряжения.

Поэтому качественный драйвер создается со встроенной схемой стабилизации тока.

Если же при ремонте возникает мысль упростить модуль питания за счет перехода от габаритной и дорогой конструкции к дешевой, то следует понимать, что полупроводники сразу станут работать в экстремальном режиме и долго не проживут.

Как выполнить ремонт светодиодных ламп 220 В своими руками за 5 шагов: подробная инструкция в картинках

Для работы потребуется не хитрый инструмент домашнего мастера:

• нож электрика, который можно заменить даже канцелярским;
• паяльник электрический с набором для пайки;
• мультиметр цифровой или даже старенький тестер;
• небольшой набор электронных компонентов. Их вполне можно взять из других перегоревших led ламп аналогичной конструкции.

Шаг №1. Особенности вскрытия корпуса и внутреннего осмотра схемы

Любая лампочка имеет защитный кожух, изолирующий электрические детали от внешней среды, предотвращающий их повреждение. Для ремонта его необходимо вскрыть без разрушения, чтобы иметь возможность восстановления работоспособности.

Корпуса светодиодных ламп чаще всего выполняются из пластика. Хотя встречается стеклянная колба, что характерно не только для ламп Филамент. Тонкое стекло хрупкое, а в разбитом состоянии оно очень опасно: можно порезаться.

Как разобрать колбу из пластика

Вариантов сборки пластиковой конструкции довольно много. Корпус собирается из нескольких съемных частей и может крепиться:

• защелками;
• клеем типа силиконового;
• комбинированным способом.

Перед началом разборки его просто надо внимательно осмотреть и прощупать руками места стыковок. Мне рекомендовали их прогревать феном: клей разрушается, позволяя легко отсоединять детали.

Но я этот способ не стал проверять. Допускаю, что нагрев может повредить некачественный пластик. Тогда корпус будет безвозвратно поврежден.

Места стыков следует аккуратно прорезать тонким лезвием острого ножа. Хорошо подходит обычный канцелярский, предназначенный для реза бумаги.

Располагать его надо по линии стыка. Избегать сильных нажатий. Пальцы держать в стороне.

После нескольких прорезов рекомендую осматривать состояние стыка.

Металлическую деталь с цоколя можно снять с помощью любого электрического патрона. Лампа вкручивается в него, а затем движениями рук вытягивается металлическая вкладка из пластикового основания.

Однако надо учитывать, что там припаяны провода, подающие напряжение питания 220 вольт к драйверу питания.

Удаленный второй контакт лампочки также можно подклинить ножом и отсоединить колпачок. На нем тоже с обратной стороны припаян провод.

Вместо ножа удобно использовать инструмент стоматолога или сделать острый крючок. Им процарапывают стык склеенных деталей на небольшую глубину порядка двух миллиметров. Затем царапину углубляют по кругу несколько раз.

Периодически проверяют возможность разъединения деталей руками.

Обращайте внимание на способ крепления электронной платы с драйвером питания и светодиодами. Она тоже может быть приклеена силиконовым клеем, который будет мешать дальнейшей разборке. Его тоже следует удалить.

Как разобрать корпус из стекла

Попытки откручивания цоколя с помощью пассатиж, когда колба зафиксирована защитным покрытием в руке, обычно заканчиваются раздавливанием стекла и повреждением корпуса, который уже не подлежит восстановлению.

Относительно аккуратно можно срезать основание цоколя около пластиковой вставки фрезой бормашинки. Но, необходимо принять меры безопасности от получения травм стеклянной пылью.

Этот метод эффективнее, чем традиционный молоток или обмотка колбы толстой ниткой с керосином, последующим поджиганием, а затем резким охлаждением водой: стекло может лопнуть не в запланированном направлении.

Фреза позволяет сделать ровный срез, который обеспечит склейку колбы после ремонта.

Шаг №2. Как проверить целостность светодиодной сборки

По старой привычке некоторые мастера путают обычные светодиоды DIP типа и модули SMD.

Разница в том, что для современных осветительных приборов выпускаются готовые матрицы с несколькими полупроводниковыми кристаллами, чаще всего тремя и одним общим токоограничивающим резистором, а в светодиодных лентах они подключаются индивидуально.

Старые светодиоды DIP типа достаточно прозванивать мультиметром в режиме омметра или прозвонки.

Проверка SMD матрицы

Схема включения такого SMD модуля тоже имеет два внешних контакта.

К внутренним точкам коммутации доступа нет. Если пытаться зажечь эти светодиоды от цифрового мультиметра, то его выходного напряжения 2-3 вольта просто не хватит для проведения качественной проверки.

Поэтому такую работу выполняют батарейкой «Крона» или блоком питания с выходным напряжением 9-12 В.

Касаться выводов каждого SMD проводами от батарейки необходимо кратковременно, только для выявления момента начала вспышки: ток свечения ничем не контролируется. Не забывайте проверять полярность подключения.

Неисправный SMD модуль нужно заменить другим, который можно взять с аналогичной дефектной лампы, выбранной для разборки.

В сети интернет встречаются рекомендации по шунтированию выводов перегоревшего светодиода. Тогда свечение восстанавливается. Но, общее сопротивление цепочки полупроводниковых переходов при этом уменьшается, что увеличивает нагрузку на драйвер и ток через все полупроводники.

Когда он не справляется с возросшей мощностью, то повышенный ток снижает ресурс всей схемы. Эту особенность надо учитывать. Поэтому рекомендую избегать таких ситуаций или впаивать простые диоды с похожими электрическими характеристиками.

Светодиодная матрица сборки по технологии COB

Здесь используется принцип размещения внутри тела одной матрицы на объединенной подложке довольно большого числа полупроводниковых кристаллов. Их сверху покрывают общим слоем люминофора, улучшающим оптические характеристики.

Проверку исправности светодиодов типа COB лучше проводить питанием от стандартного драйвера.

Аналогичным образом проверяют исправность филаментных нитей ламп Filament.

Шаг №3. Оценка технического состояния и ремонт драйвера питания

Стабильное свечение SMD модулей создает только хорошо стабилизированный ток без пульсаций. Его сглаживают на всех блоках питания полярные электролитические конденсаторы.

Они имеют один существенный недостаток: при нагреве и длительной эксплуатации электролит внутри них высыхает, что приводит к потере емкости, нарушению режима работы.

При внутреннем осмотре схемы всегда визуально оценивайте строгость геометрической формы электролитов. Показываю такой дефект конденсатора на фотографии импульсного блока питания.

Малейшие отклонения от идеального состояния свидетельствуют о его неисправностях.

У проблемных драйверов рекомендую всегда замерять емкость сглаживающих конденсаторов цифровым мультиметром.

При наличии свободного места на корпусе электролит лучше заменить более емким. Тогда риск его будущего повреждения значительно снижается.

Резистор RC делителя напряжения тоже станет лучше работать с сопротивлением такого же номинала, но повышенной мощности — возникнет меньшее выделение тепла.

Выходные параметры блоков питания необходимо оценивать электрическими замерами на рабочем режиме под нагрузкой, а не на холостом ходу.

Проверка электрических характеристик драйвера питания, выполненного по безтрансформаторной схеме подключения, относится к опасным работам под напряжением. Заниматься ей должен только обученный персонал.

Драйверы с трансформаторами на вторичной стороне обмотки имеют менее опасное напряжение.

Нанесение тонкого ровного слоя термопасты между соприкасающимися составными частями радиатора охлаждения снижает нагрев, улучшает теплоотвод.

Шаг №4: Проверка оптических и электрических характеристик: о вреде пульсаций и перенапряжений

Самый вредный для здоровья параметр светодиодных ламп сети 220 вольт: пульсации света

Занимаясь ремонтом важно заботиться о конечной цели восстановления рабочих характеристик, учитывать влияние освещения на глаза человека, создавать наилучшие условия зрению.

Очень многие лед светильники, особенно бюджетных моделей, обладают вредными пульсациями, а то и мигают во включенном состоянии.

Проверить этот параметр в домашних условиях можно визуально или с помощью цифрового фотоаппарата, который сейчас встроен практически в каждый смартфон или мобильный телефон.

Вредные для глаза пульсации будут заметны. Для более точного их определения существуют специальные измерительные приборы.

Светодиодные лампы с излишними пульсациями после ремонта нельзя вводить в эксплуатацию. Их конструкцию необходимо дорабатывать за счет модернизации драйвера питания.

Как защитить светодиодную лампу от перенапряжений при аварийных режимах

Рекомендую обратить внимание на этот вопрос, ибо светодиоды очень чувствительны к повышению напряжения и могут быстро выйти из строя. Особенно актуально это требование для дешевых блоков питания.

Они просто не могут содержать все элементы, обеспечивающие качество работы импульсных блоков питания.

Снизить долю риска повреждения полупроводниковых переходов позволяет модульная защита, устанавливаемая в любом месте перед светильником.

Конденсатор, варистор и резистор — вот и все детали, которые потребуются для сборки такого модуля.

Заканчивая материал, подчеркиваю: прекрасно понимаю, что цена на светодиодные лампы сейчас уже не такая высокая, как раньше. Кому-то проще пойти в магазин, купить новую лампочку взамен сгоревшей и не мучиться с ремонтом.

Тем более, что филаментная лампа белорусского производства обладает хорошим качеством, светит равномерно во все стороны также, как с нитью накаливания, а по цене практически не отличается от Led ламп, продаваемых из Китая.

Однако всегда есть умельцы, желающие делать все самостоятельно. Я описал ремонт светодиодных ламп 220 В своими руками для тех людей, которые ищут информацию по этому вопросу и желают его выполнить.

Эту же тему хорошо излагает владелец видеоролика ElENBlog

Рекомендую его посмотреть и напоминаю, что у вас сейчас благоприятное время для того, чтобы задать вопрос или прокомментировать статью.

Ремонт светодиодной лампы на 220 вольт своими руками

Автор Alexey На чтение 6 мин Просмотров 2. 4к. Опубликовано 20.02.2021 Обновлено 20.02.2021

Содержание

1. Ремонт светодиодных ламп
2. Поиск неисправных элементов светодиодной лампы
3. Проверка светодиодов в сборке
4. Ремонт светодиодной люстры

Светодиодные лампы на 220 вольт с точки зрения маркетинга считаются неразборными и не ремонтопригодными. Однако на самом деле такие лампы можно ремонтировать дома своими руками. Часто из нескольких перегоревших светодиодных ламп, можно собрать рабочую используя уцелевшие запчасти.

То же самое можно сказать о светодиодной люстре, снабженной пультом управления – ввиду сложности электронной схемы и множества компонентов, причина поломки может быть в мелких деталях, которые можно обнаружить и заменить, используя запчасти, извлеченные из других светильников.

Ремонт светодиодных ламп

Лампы, использующие светодиодное свечение, собраны из множества светодиодов в одну сборку. Для обеспечения нужного для светодиодов напряжения используется встроенный блок питания, часто называемый драйвером. Поэтому причины неполадок лампы могут быть как в самом драйвере светильника, так и в светодиодах сборки.

В дешевых моделях светодиодных ламп применяется блок питания без трансформатора, с токоограничивающими конденсаторами. Недостатком такой схемы является последовательное включение светодиодов в светодиодной сборке. Если в данной сборке перегорает один светодиод – все остальные источники света в лампе перестают работать.

Светодиоды HL1-HL27 включены последовательно

Необходимо вскрыть корпус светодиодного светильника – отсутствие трансформатора на драйвере укажет его тип. Поскольку в простом драйвере присутствует минимум деталей – диодный мост и несколько  резисторов и конденсаторов, то диагностика схемы заключается в проверке элементов. Более сложные драйвера имеют трансформаторный или импульсный блок питания, поэтому более сложные в ремонте, так как требуют познаний в радиотехнике.

Часто резисторы драйвера светодиодной лампы не выдерживают нагрузки и перегорают из-за перегрева. Если на резисторе не сохранилось никаких меток, узнать его номинал можно из схемы данной лампы, или рассчитав сопротивление исходя из максимально допустимого тока светодиодной сборки. Для более сложных драйверов потребуется схема. Процесс разборки лед лампы и ее тестирование показано на видео:

Видео обзор и разбор для ремонта светодиодной лампы на 220в

Поиск неисправных элементов светодиодной лампы

Часто только поверхностный визуальный осмотр светодиодной сборки может указать на неисправность – на матрице светильника перегоревший светодиод будет значительно отличаться от остальных, демонстрируя характерные признаки воздействия электрической дуги – почернение, налет копоти и характерный запах.

Перегоревший светодиод видно невооруженным глазом

Если подать напряжение на светильник и замкнуть перегоревший светодиод в последовательной матрице – остальные должны засветиться, при условии, что в матрице нет других неисправных компонентов. Следует помнить, что простые драйверы не имеют гальванической развязки с сетью, поэтому элементы матрицы пребывают под высоким напряжением относительно земли, что может привести к поражению при неосторожном касании открытых проводников светильника.

Если визуально перегоревший светодиод ничем не отличается от остальных, то определить разорванное звено цепи и отремонтировать светильник можно при помощи описанного выше замыкания выводов, осуществляемого поочередно на контактах каждого светодиода в последовательной сборке или при помощи проверки мультиметром. Пример ремонта бюджетного лед светильника с бестрансформаторным драйвером показан на видео:

Видео простого и быстрого ремонта светодиодной лампочки

Замыкание на неисправном светодиоде возобновит цепь, но светодиоды будут светить чуть ярче, так как общее напряжение будет разделено на меньшее количество элементов. Поэтому перегоревший светодиод лучше заменить, или вместо него вставить резистор около 100 Ом, иначе при повышенном на каждом отдельном светодиоде напряжении вероятность выхода из строя данных элементов увеличивается.

Проверка светодиодов в сборке

Но, если в матрице светильника вышло из строя больше одного элемента, или драйвер имеет более сложную конструкцию и светодиоды подключены параллельно, то выявить их предыдущим способом замыкания не удастся, а работающий трансформаторный блок питания может сгореть. Поэтому каждый светодиод в сборке проверяют при помощи тестера как и обычный диод.

Для ремонта каждый светодиод в матрице необходимо прозвонить

В последовательной сборке соседние светодиоды никак не влияют на точность показаний мультиметра, поэтому выпаивать элементы из платы светильника не нужно. При прямом подключении светодиод звонится как обычный диод, при этом возможно его слабое свечение. Выявив испорченные светодиоды их нужно заменить.

Данные светодиоды, как правило, также имеют структуру SMD, поэтому, выпаять их неповрежденными из матрицы неисправной светодиодной лампы при помощи обычного паяльника практически невозможно. Следует использовать специальное жало или сделать подходящую под размеры светодиода насадку. Процесс проверки светодиодов и их пайка при ремонте светодиодной лампы показан на видео:

Видео: Простая светодиодная лампа схема ремонт

При пайке светодиодов необходимо соблюдать полярность – для этого контактные площадки и контакты анода и катода имеют отличающиеся контуры. При пайке следует быть внимательным, чтобы контуры светодиода и контактных площадок совпадали.

Ремонт светодиодной люстры

В светодиодных люстрах, оборудованных пультом управления для изменения яркости свечения, применяются более сложные драйвера, имеющие блок питания и широтно-импульсную модуляцию (ШИМ). При получении сигнала от пульта изменяется скважность импульсов тока, направляемых через светодиоды различных цветов, от чего они выделяют меньшее количество световой энергии, которое воспринимается глазом как уменьшение яркости и создается красочная картина.

В данных светильниках, как и в светодиодной ленте, группы из нескольких последовательно включенных светодиодов могут подключаться параллельно к стабилизированному источнику постоянного напряжения. Поэтому неисправность одного светодиода повлечет отключение только одной группы, в которую он включен последовательно, а остальные сборки должны светиться.

Поиск неисправностей в драйверах лед ламп аналогичен диагностике электронных балластов люминесцентных светильников – последовательное исключение неисправных элементов. Но в сложных драйверах неисправность может заключаться в микросхеме микропроцессора, в модуле приема сигнала от пульта управления, в силовых ключах ключах или в остальных цепях.

Схема светодиодной люстры с дистанционным управлением

Вначале нужно проверить наличие постоянного напряжения на выходе блока питания (на плате притронуться щупами к выводам сглаживающего электролитического конденсатора). Выходов напряжения может быть несколько – раздельно для питания силовых ключей и микросхем модулятора и модуля приема сигнала от пульта управления.

Проверить исправность ШИМ микросхемы после исключения остальных неполадок можно при помощи показаний осциллографа и имеющихся шаблонных осциллограмм при их сравнении. Модуль приема сигнала от пульта управления имеет свои микросхемы, и их проверка также осуществляется по осциллограммам в контрольных точках проверки.

В более простых светодиодных люстрах нет регулировки яркости, а смена режимов осуществляется беспроводным переключателем, управляемым пультом или выключателем. Ремонт такой люстры показан на видео:

https://www.youtube.com/watch?v=UAsOujchHkw

Нужно помнить, что вероятность успешного ремонта сложных электронных схем зависит от опыта и знаний мастера. Опытный мастер всегда вначале старается исключить самые легкие для ремонта причины отказа оборудования – например, проверит батарейки в пульте управления, измерит напряжение в патроне лампы, попытается визуально определить причину и так дальше, последовательно переходя к более сложным процедурам.

Как починить светодиодные рождественские огни

Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Существует множество праздничных традиций, которые приносят радость всей семье. От украшения рождественской елки до зажигания меноры и всех семейных посиделок, праздничный сезон — это время праздников и мероприятий. Тем не менее, все празднования Рождества могут иметь свою долю разочарований, самым раздражающим из которых являются неисправные рождественские огни.

В прошлом починка рождественских гирлянд занимала много времени, но не представляла труда, если была обнаружена неисправная лампочка. Все, что вам нужно было сделать, это слегка покачать патрон или, в худшем случае, заменить лампочку на новую. Эта проблема усложнилась в последние годы с появлением светодиодных ламп, которые работают иначе, чем стандартные лампы накаливания. Несмотря на то, что светодиодные рождественские гирлянды более долговечны и энергоэффективны, их ремонт может быть проблематичным. В этом руководстве мы рассмотрим, как починить светодиодные рождественские гирлянды, и перечислим некоторые из лучших доступных инструментов для ремонта праздничных огней.

Во-первых, приобретите правильные инструменты для работы

Прежде чем мы перейдем к тонкостям ремонта рождественской гирлянды, нам сначала нужно пройтись по всем инструментам, которые вам понадобятся для ремонта любой рождественской гирлянды. К счастью, инструменты, необходимые для ремонта светодиодных фонарей, недороги и просты в использовании.

Детектор напряжения

Детектор напряжения или тестер напряжения — это самый важный инструмент в вашей праздничной сумке для ремонта. Эти изящные устройства позволяют измерять напряжение, проходящее через объект, будь то провод, лампочка или настенная розетка. Есть из чего выбрать, но мы рекомендуем бесконтактный тестер напряжения, подобный этому.

Источник изображения: Canva

Кусачки для проволоки

В зависимости от характера неисправности или типа ваших рождественских гирлянд вам может потребоваться полностью вырезать диод или часть. Для этого вам понадобятся хорошие кусачки.

Изолента

В случае ослабленных соединений или изношенных проводов вам понадобится изолирующая непроводящая лента для исправления повреждений. Лучше всего подойдет хороший набор изоленты.

Прищепки или маленькие пластиковые зажимы

Они понадобятся вам для проверки лампочек. Большинство комплектов для ремонта рождественских гирлянд поставляются с зажимами, но подойдут прищепки или маленькие зажимы для пластиковых пакетов.

Проволочная гайка

Проволочные гайки представляют собой маленькие оранжевые пластиковые колпачки, скрепляющие два куска оголенного провода. Они могут понадобиться для ремонта струн с поврежденными диодами, корпусами ламп или отсоединенными проводами.

Пистолет для ремонта рождественских светильников

Одно из последних впечатляющих дополнений к списку инструментов, необходимых для домашнего ремонта, — это «Фиксатор рождественских светильников». Эти мультиинструменты включают в себя все необходимое для ремонта цепочки рождественских огней в одном удобном устройстве. Обычно они включают в себя независимый источник питания, тестер освещения, зажимы и съемники ламп. Эта модель является самым популярным пистолетом для рождественского освещения, который мы смогли найти.

Как починить гирлянды на рождественской елке

Источник изображения: Canva

Существует несколько способов починить гирлянды на рождественской елке, которые могут незначительно отличаться в зависимости от типа гирлянд, которые вы ремонтируете. Мы разберем способы исправления освещения в зависимости от источника сбоя, а затем объясним различные варианты устранения этих проблем в каждом разделе. Кроме того, светодиодные лампы стали более распространенными, чем традиционные лампы накаливания, поскольку они реже ломаются, более энергоэффективны и, как правило, служат намного дольше. Таким образом, мы предполагаем, что светильники, которые вы ремонтируете, представляют собой светодиодные гирлянды.

Найдите источник проблемы

После приобретения нужного снаряжения ваш второй шаг — выяснить, почему ваши рождественские гирлянды выходят из строя. Неисправности рождественских огней обычно возникают по одной из трех распространенных причин: сломанные лампочки или диоды, перегоревшие предохранители или неисправные провода.

Предупреждение о безопасности

Прежде чем мы перейдем к диагностике неисправностей рождественских гирлянд, мы хотели бы напомнить вам, что праздничные гирлянды, особенно с неисправными проводами, могут быть опасны, когда они подключены к электрической розетке. Прикосновение к проводу под напряжением или его перерезание может привести к поражению электрическим током, ожогам и даже смерти. Никогда не пытайтесь разрезать или ремонтировать елочную гирлянду, если она все еще подключена к электрической розетке.

Проверка на перегоревшие предохранители

Перегоревший предохранитель проще всего обнаружить и устранить. Если вся ваша гирлянда не работает, вы, вероятно, имеете дело с перегоревшим предохранителем (или, возможно, с проблемой в розетке). Вы должны увидеть небольшой люк, который можно открыть с помощью безопасного ножа или отвертки. Внутри вы увидите два предохранителя, и если они сгорели, они несут ответственность за ваши неисправные фары.

Проверка неисправных проводов

Неисправные или поврежденные провода могут проявляться по-разному, обычно мерцанием или частичным потемнением жилы. Чтобы проверить наличие поврежденных проводов, внимательно осмотрите фары от одного конца до другого. Обратите особое внимание на то, где провода соединяются с цоколем и корпусом лампы. Часто провода могут ослабнуть или отсоединиться от этих кожухов. Если вы заметили корпус с небольшими медными нитями, торчащими из его основания, или полностью отсоединенный провод, вы, вероятно, нашли свою проблему.

Проверка на разбитые лампочки или диоды

К сожалению, неисправные лампочки являются наиболее распространенной причиной выхода из строя рождественских гирлянд, а также наиболее сложной и трудоемкой диагностикой. Светодиодные лампы особенно тяжелы, потому что часто ломаются не сами лампочки, а их патроны, штыри или диоды. В светодиодных лампочках нет нитей накала, которые могут перегореть, поэтому, хотя поломки встречаются реже, их сложнее найти. Устранение неполадок светлых прядей – это процесс устранения.

Вот краткое описание того, как это сделать:

• Для начала подключите фонари и возьмите детектор напряжения.
• Затем нужно проверить ближайший к штекерной вилке свет, чтобы убедиться, что питание поступает на фонари с этой стороны. Поместите детектор напряжения на основание патрона лампы, корпус или два провода, идущие к лампе. Если у вас есть сила, вы можете продолжать. Если нет, снимите штекерную заглушку, переверните ее и вставьте другой стороной. Этот переворот гарантирует, что мощность течет к этому концу света, а не через заземляющий провод. После переворота, если индикатор по-прежнему не показывает напряжение, вы нашли неисправную лампочку; в противном случае вы можете перейти к следующему шагу.
• Теперь, когда вы знаете, что энергия течет через вилочный конец в вашу нить огней, подойдите примерно к середине незажженных огней. Проверьте самый средний свет детектором напряжения; если он показывает мощность, вы знаете, что перегоревшая лампочка находится на стороне, противоположной штекерной вилке. Если свет не показывает мощность, вы знаете, что сломанная лампочка находится на половине, обращенной к штыревому концу. Отметьте среднюю луковицу зажимом или прищепкой.
• Пройдите до конца с мертвой лампочкой. Перебирая лампочку за лампочкой, проверяйте питание на ходу. Вам нужно найти место, где лампочки с питанием встречаются с лампами без питания.
• Последняя лампочка, на которой указано, что она включена, и которая подключается напрямую к лампочке, на которой нет напряжения, скорее всего, повреждена или ослаблена.

Этот процесс может быть сложным, поэтому вот полезное видео, в котором подробно рассказывается о нем:

Проверить наличие сломанной лампочки с помощью пистолета для ремонта рождественских светильников намного проще, но он следует тем же основным принципам. Вот как использовать один из этих инструментов:

• Включите свет в розетку.
• Возьмите два зажима из комплекта и прикрепите их к светящимся лампочкам на каждом конце затемненной секции.
• Отключите светильники от настенной розетки, затем подключите их к кабелю питания, прикрепленному к нижней части пистолета-фиксатора.
• Подойдите к самой центральной лампочке затемненных фар и вставьте один из проводов, прикрепленных к корпусу лампочки, в черный крючок на наконечнике фиксатора.
• Нажмите на спусковой крючок – это пропустит слабый ток через фонари, загорая их.
• Поместите дополнительные зажимы на конце освещаемых секций.
• Повторяйте, пока не сократите затемненные участки до одной лампочки. Эта лампочка вызывает короткое замыкание, и ее необходимо заменить.

Вот краткое видео о том, как использовать пистолет для ремонта елочных фонарей:

Приступайте к ремонту

Источник изображения: Canva . Если у вас есть комплект сменных предохранителей, все, что вам нужно сделать, это открыть небольшой лючок в штекерной вилке, вынуть сгоревшие предохранители и вставить новые. Если у вас нет дополнительных предохранителей, вы можете приобрести их в крупном магазине.

Как присоединить провода к новогодним гирляндам

Если вы заметили поврежденный участок провода или провод оторвался от корпуса лампочки, вам необходимо его починить. Поврежденные или оголенные провода, даже если их воздействие на свет минимально (например, периодическое мерцание), представляют опасность пожара и могут привести к повреждению имущества или травмам. К сожалению, поврежденные, оборванные и оборванные провода по длине струны практически невозможно починить. Использование электроизоляционной ленты может временно сделать их безопасными в обращении, но в конечном итоге они согнутся и ослабнут, что создает больший риск. Кроме того, если вы вырежете поврежденный участок и вставите проволочную гайку, один провод будет короче, что сделает всю цепочку ламп непригодной для использования.

Однако, если из корпуса лампы оторвался провод, его можно отремонтировать, выполнив следующие действия:

• Полное удаление провода.
• Затяните медные нити в точку.
• Плотно вставьте их в корпус лампы.
• Осторожно подключите лампы, затем, если короткое замыкание исчезнет, ​​снова отключите лампы, чтобы надежно зафиксировать повторно вставленный провод и корпус лампы.
• Если короткое замыкание не исчезнет, ​​вам необходимо полностью снять лампочку и корпус — инструкции по этому поводу см. в разделе «Как восстановить перегоревшие новогодние лампочки».

Как починить перегоревшие новогодние лампочки

Если в ваших светодиодных рождественских гирляндах есть съемные лампочки, все, что вам нужно сделать, это вытащить сломанную и вставить новую лампочку. В противном случае вам придется отрезать лампочку и ее корпус (называемый шунтом), а затем прикрепить проволочную гайку. Для этого необходимо:

• Убедитесь, что рождественские гирлянды не подключены к сети.
• Возьмите кусачки и отрежьте два провода, прикрепленных к основанию корпуса лампы.
• Аккуратно кусачками снимите внешний слой оболочки провода.
• Скрутите вместе внутренние медные нити обоих проводов.
• Вставьте соединенные провода в гайку.
• Тщательно обмотайте основание гайки и провода лентой, чтобы обеспечить надежное и водонепроницаемое соединение. Создание герметичного уплотнения особенно важно, если вы используете их в качестве наружного освещения.

Инструменты для фиксации рождественских гирлянд также облегчают этот процесс. Большинство из них поставляются с небольшой капсулой, предназначенной для более надежного и безопасного удержания двух проводов вместе. Чтобы использовать это:

1. Отрежьте провода от основания шунта лампы.
2. Отвинтите верхнюю часть крышки на блоке.
3. Вставьте провода в каждую из маленьких удерживающих прорезей на соответствующих концах модуля.
4. Закройте контейнер и завинтите крышку.

Заключительные мысли о том, как починить мерцающие гирлянды на елке

Ремонт елочных гирлянд — сложная задача, особенно для тех, кто не привык работать с электрическими проводами. К счастью, с правильными инструментами, полезными руководствами и терпением ваш дом может светиться и мерцать как раз к праздникам.

Помните, что срок службы новых ламп составляет от семи до десяти лет, но в конечном итоге вам придется их заменить. Ремонт рождественских гирлянд своими руками, как правило, стоит потраченного времени и усилий только на более дорогие или новые нити. Если ваши фонари устарели, они будут более подвержены короткому замыканию, и вам будет лучше купить запасной комплект, чем ремонтировать их.

Раскрытие информации: House Method участвует в партнерской программе Amazon Services LLC. Эта партнерская рекламная программа предназначена для того, чтобы предоставить издателям возможность зарабатывать комиссионные, размещая ссылки на Amazon.com и аффилированные сайты.

Другие ресурсы

Каменная соль и таяние льда

Многие из нас считают каменную соль и таяние льда взаимозаменяемыми. Тем не менее, есть заметные различия между ними, как вы должны использовать…

Как растопить лед без соли или Ice Melt

Нужны решения и лайфхаки для растапливания льда на скользких участках вокруг вашего дома? Эти самодельные решения — отличный способ предотвратить причинение вреда…

Лучшие советы по безопасности при уборке снега лопатой

Многие из нас не думают, что уборка снега лопатой чем-то отличается от обычной домашней работы, которую мы выполняем круглый год. Однако уборка снега лопатой…

Лучшие праздничные подарки для новых домовладельцев (2022)

Вы идете на новоселье и не знаете, что подарить? Наши идеи подарков для новых домовладельцев помогут вам оставить свой след в…

Лучшие электрические лопаты для уборки снега (2023)

Прочтите наше руководство по выбору лучшей электрической лопаты для уборки снега для ваших нужд. Мы рассмотрим 10 мощных лопат для уборки снега, которые помогут…

Можете ли вы заменить встроенный светодиодный светильник (также потолочные вентиляторы)

Встроенные светодиодные фонари практически вечные. Однако даже самые лучшие модели рано или поздно умирают. Итак, когда перегорает диод в светодиодном светильнике, можно ли заменить его так же легко, как и обычную старую лампочку?

Встроенные светодиодные фонари, как правило, не подлежат замене, если только сам световой блок не может быть отделен от остальной части светильника или корпуса. Обычно дешевле заменить весь блок, поскольку ремонт включает в себя отсоединение и пайку новых светодиодов на печатной плате.

В этой статье объясняется, почему встроенные светодиоды трудно заменить, и предоставляется некоторая информация о светодиодах, встроенных в потолочный вентилятор.

Прочтите, чтобы узнать, стоят ли эти трудно заменяемые приспособления ваших денег.

Содержание

Можно ли заменить встроенные светодиодные фонари?

При правильном уходе светодиодные светильники могут служить десятилетиями, поэтому они так популярны.

Производители интегрируют их в приспособление, поскольку ожидают, что им не потребуется частая замена. Так что ремонтировать их не так-то просто.

Из собственного опыта, когда в прошлой жизни я владел коммерческой компанией по распространению энергоэффективного освещения, я могу сказать вам, что встроенные светодиоды могут создать много проблем.

Часто проблема заключается в том, что свет слишком сильно мерцает из-за необходимости починить один или несколько диодов.

Кроме того, сам светильник обычно изнашивается вместе с диодами или раньше них.

Таким образом, всякий раз, когда перегорает свет, лучше заменить светильник целиком или вызвать электрика для выполнения этой работы.

Проблемы со встроенными светодиодами

Поскольку слово «интегрированный» означает, что система светодиодного освещения (диоды и драйвер светодиодов) встроена непосредственно в светильник, будь то светильник или потолочный вентилятор, это означает, что он не легко изменить или удалить. Это часть самого приспособления.

Это создает некоторые проблемы:

• Поскольку светодиод встроен в светильник, его в большинстве случаев нельзя заменить.
• Когда перегорает светильник или потолочный вентилятор, зачастую нет другого решения, кроме как заменить весь блок. Это создает:
• Более высокая стоимость замены
• Часто нет вариантов устранения неполадок
• Больше отходов
• Намного дороже решить проблему

Когда я выполнял более крупные проекты модернизации коммерческого освещения, мы получали массу обращений по гарантии и отзывов, связанных именно с этим.

После нескольких ремонтных работ в доме netzero, включая замену всего освещения на светодиодное, я бы порекомендовал:

Купите светильники и потолочные вентиляторы, в которые можно при возможности вкрутить обычную или обычную светодиодную лампочку .

Это со временем сэкономит вам больше денег и времени. Это не жесткое правило, и иногда вам может больше понравиться светильник со встроенным светом. Всегда есть плюсы и минусы.

Как ремонтировать встроенные светодиодные фонари

Ремонт встроенных светодиодных фонарей намного сложнее, чем кажется!

Если вы уверены, что сможете починить прибор, выполните следующие действия.

1. Отвинтите светильник от потолка и отсоедините его от проводов разъема.
2. Поместите светодиодный светильник на ровную поверхность и снимите заднюю крышку. У вас должен быть доступ к светодиодной панели. Удалите винты на лицевой стороне светодиодной панели и винты, крепящие разъем на задней стороне.
3. Теперь вы можете перемещать светодиодную панель. Используя мультиметр, проверьте, какие светодиоды неисправны. Используйте маркер, чтобы помнить, с какими диодами иметь дело.
4. Когда вы поместите два штыря мультиметра с каждой стороны диода, вы должны увидеть, как он загорается. Те, которые не мигают или просто мерцают, являются неисправными.
5. С помощью отвертки сколоть неисправные светодиоды. Как только вы закончите, вы можете использовать резистор (резисторы на 50-100 Ом хороши). Если вы беспокоитесь о том, что удаление двух диодов приведет к дополнительному напряжению на других светодиодах, это произойдет только в том случае, если в светильнике используется драйвер постоянного тока. Он должен соответствующим образом регулировать напряжение, чтобы поддерживать ток через светодиоды. Это предполагает, что драйвер хорошего качества.
6. Когда вы закончите, снова привинтите светодиодную панель и прикрепите заднюю крышку. Поместите светильник обратно на потолок и проверьте, сохраняется ли мерцание.

Поскольку компоненты чувствительны и требуют определенных знаний, я рекомендую доверить эту работу электрику. Обратите внимание, что диоды в направляющей не были заменены, а просто удалены.

Замена требует правильного понимания того, как они были прикреплены и точной пайки.

Замена светодиодной лампы на потолочном вентиляторе

Замена встроенных светодиодов в потолочный вентилятор требует работы с электропроводкой, поэтому при необходимости вызовите электрика.

Встроенные светодиоды вместе с потолочным вентилятором создают энергосберегающий дуэт.

Встроенные светодиоды имеют микросхему, получающую ток от источника питания потолочного вентилятора. Ток передается на светодиоды и рассеивается через стеклянную крышку, обеспечивая хорошее освещение.

Как и обычные встроенные светодиоды, наиболее распространенными проблемами со светодиодными лампами на потолочном вентиляторе являются бесконечное мигание и мигание.

Иногда проблема может быть не в свете, а в диммере. Попробуйте отключиться от диммера, прежде чем осматривать свет, чтобы увидеть, прекратится ли мерцание.

Затем проверьте свою модель, чтобы узнать, какой у нее светодиод. Некоторые фонари имеют изолированные драйверы, что упрощает замену.

Вот как правильно заменить прибор на потолочном вентиляторе, если ваша модель оснащена изолированным драйвером:

1. Снимите стеклянную крышку.
2. Отверните винты.
3. Вы увидите, что он подключен к источнику питания через провода.
   Отсоедините свет от проводов.
4. Подключите новый фонарь к источнику питания с помощью соединительных проводов. Закрепите винты и замените стеклянную крышку.
5. Проверьте, сохраняется ли проблема.

Замена светодиодов потолочного вентилятора

Светодиоды рассчитаны на длительный срок службы, и найти замену непросто. Таким образом, вы должны получить по крайней мере один сменный светодиод при покупке комплекта, особенно если светодиод заменяется пользователем.

Тем не менее, некоторые светодиодные фонари изготавливаются в соответствии с их моделями, поэтому вам, возможно, придется запросить замену у самих компаний.

В качестве альтернативы вы можете найти сменные светодиодные панели на Amazon или в вашем любимом интернет-магазине.

Заключение

Замена встроенного светодиодного фонаря возможна, но очень сложна. То же самое можно сказать и о потолочных вентиляторах, к которым прикреплены светодиоды. Самый быстрый способ решить проблему – вызвать электрика или заменить всю арматуру.
