Ремонт драйвера светодиодного светильника своими руками

На чтение 8 мин Просмотров 14.2к. Опубликовано 09.10.2020 Обновлено 23.06.2022

Содержание

1. Ремонт драйвера (LED) лампы
2. Ремонт драйвера (LED) фонарей
3. Ремонт драйвера (LED) светильника

Светодиоды экономичны и долговечны. Но люстра или фонарь часто перестают гореть, хотя все элементы целы. Чтобы восстановить работоспособность различных устройств, необходим ремонт драйвера светодиодного светильника. В большинстве случаев он и является основной причиной неисправности.

Ремонт драйвера (LED) лампы

Иногда источник света отказывается работать в самый неподходящий момент. Это может произойти из-за его неправильной эксплуатации или по вине производителя (так часто бывает с китайской низкокачественной продукцией).

Мнение эксперта

Панков Алексей

Инженер-электрик.

Специальность: Проектирование и монтаж изделий электротехники.

Задать вопрос

Самый простой драйвер для светодиодной лампы 220 В часто выполняют на обычных элементах (диодах, резисторах и т. д.). В этой схеме один или несколько светодиодов сразу выходят из строя при пробое конденсатора или одного из диодов моста. Поэтому сначала проверяют эти радиодетали.

Вместо светодиодов временно подключают обычную лампочку на 15-20 ватт (например, от холодильника). Если все детали кроме светодиода целы, она слабо горит.

Второй вариант представляет собой выпрямитель с делителем напряжения, импульсным стабилизатором на микросхеме и разделительным трансформатором. При неисправности люстры проверяют последовательно все элементы. Схема может отличаться от приведенной, но алгоритм поиска такой же.

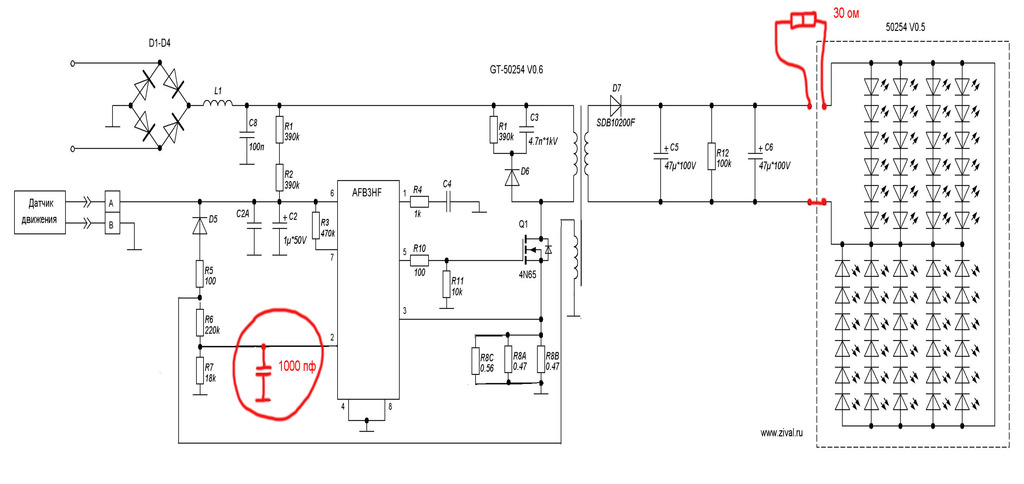

Схема драйвера светодиодной лампы

Рекомендуем прочесть:

Ремонт светодиодных ламп своими руками

Как отремонтировать:

1. Сначала проверяют, поступает ли на светодиодные матрицы напряжение. Если оно есть, ищут неисправные LED детали и меняют их. Если с напряжением все в порядке, проверяют диоды моста и входные конденсаторы.
2. Если они тоже целы, измеряют напряжение питания микросхемы (4-я ножка). При его отличии от 15-17 В этот элемент скорее всего неисправен, его следует заменить.
3. Если микросхема целая и на ее 5 и 6-й ножках есть импульсы (проверяют осциллографом), то «виноваты» трансформатор и его цепи – конденсатор или диоды, подключенные к нему.

Многие люди приобретают длинные цепочки светодиодов, укрепленных на гибких подложках. Это LED ленты.

Есть два варианта таких источников:

• только LED приборы без дополнительных деталей;
• изделия с подпаянными к каждому элементу или цепочкам из 4-6 светодиодов резисторами, которые рассчитаны так, чтобы при напряжении 12-36 В и номинальном токе осветительные элементы не сгорали.

В обоих случаях часто применяют драйвера, которые уже были рассмотрены выше. Но иногда питание второго варианта LED лент осуществляется с помощью модуля, представляющего собой трансформаторный блок питания.

Cхема простого источника питания.

При ремонте драйвера светодиодного светильника 36 ватт, если ни один светодиод или цепочка не горят, сначала проверяют трансформатор на обрыв. Затем диоды и конденсатор выпрямителя. Детали R1 и C1 в такой схеме портятся очень редко.

Если хоть один или несколько элементов зажглись – напряжение питания поступает. В этом случае проверяют светодиоды и меняют их.

Читайте также

4 способа ремонта светодиодной ленты



Ремонт драйвера (LED) фонарей

Ремонт переносного источника света зависит от его схемотехнического решения. Если фонарь не горит или светит слабо, сначала проверяют элементы питания и меняют их, если это нужно.

После этого в драйверах с аккумуляторами проверяют тестером или мультиметром детали модуля зарядки: диоды моста, входной конденсатор, резистор и кнопку или переключатель. Если все исправно, проверяют светодиоды. Их подключают к любому источнику питания напряжением 2-3 В через резистор 30-100 Ом.

Рассмотрим четыре типичные схемы фонарей и неисправности, возникающие в них. Первые два работают от аккумуляторов, в них вставлен модуль зарядки от сети 220 В.

Схемы аккумуляторного фонарика с вставленным модулем зарядки 220 В.

В первых двух вариантах светодиоды часто перегорают как по вине потребителей, так и из-за неправильного схемотехнического решения. При извлечении фонаря из розетки после зарядки от сети палец иногда соскальзывает и нажимает на кнопку. Если штыри устройства еще не отсоединились от 220 В, возникает бросок напряжения, светодиоды перегорают.

Во втором варианте при нажатии кнопки аккумулятор подсоединяется к светодиодам напрямую. Это недопустимо, так как они могут выйти из строя при первом же включении.

Ели при проверке выяснилось, что матрицы сгорели – их следует заменить, а фонари доработать. В первом варианте необходимо изменить схему подключения светодиода, показывающего, что аккумулятор заряжается.

Схема драйвера светодиодного фонарика на аккумуляторе с кнопкой.

Во втором варианте вместо кнопки следует установить переключатель, а затем последовательно с каждым источником света припаять по одному добавочному резистору. Но это не всегда возможно, так как часто в фонарях устанавливают светодиодную матрицу. В таком случае к ней следует припаять один общий резистор, мощность которого зависит от типа применяемых LED элементов.

Подобрать нужное сопротивление поможет статья: Расчет резистора для светодиодов + онлайн калькулятор

Схема светодиодного фонарика на аккумуляторе с переключателем и последовательно добавленным сопротивлением.

Остальные фонари питаются от батарей. В третьем варианте светодиоды могут сгореть при пробое диода VD1. Если это случилось, надо заменить все неисправные детали и установить дополнительный резистор.

Схема фонарика на батарейках (без добавочного резистора).Схема фонарика на батарейках (с добавленным в цепь резистором).

Основные элементы последнего варианта фонаря (микросхема, оптрон и полевой транзистор) проверить сложно. Для этого нужны специальные приборы. Поэтому его лучше не ремонтировать, а вставить в корпус другой драйвер.

Читайте также

Разборка и ремонт светодиодного фонарика



Ремонт драйвера (LED) светильника

В магазинах можно встретить светодиодные осветительные приборы с регулируемым потоком света. Одна часть таких устройств имеет отдельный пульт. Но почти у всех настольных светильников регулятор ручной, и он встроен в драйвер питания.

Основная схема этих светильников почти ничем не отличается от остальных. Чтобы осуществить ремонт драйвера светодиодной лампы, необходимо действовать по уже указанным алгоритмам.

Ремонт светодиодных (LED) прожекторов своими руками: устройство, схема драйвера

В последнее время светодиодные прожекторы приобрели значительную популярность и постепенно вытесняют другие виды прожекторов с рынка благодаря своим качествам: экономичности и долговечности. Но даже светодиодные прожекторы могут выходить из строя.

В случае обращения в специализированные мастерские по ремонту электротехники можно потратить очень много времени и средств на ремонт. В большинстве случаев ремонт светодиодных прожекторов может быть выполнен своими руками, стоит только внимательно изучить принцип работы и конструкцию.

Содержание:

1. Типовые неисправности

2. Устройство LED-прожектора

3. Схемы драйверов

4. Пошаговая инструкция по диагностике и ремонту

5. Заключение

Типовые неисправности

В большинстве случаев при появлении неисправности в прожекторе, в его работе будут следующие проблемы:

• При подаче напряжения прожектор полностью не работает — свечения нет.
• При работе прожектора заметно, что светодиод периодически или постоянно мерцает.
• При подаче напряжения прожектор работает не на полную мощность или заметно, что сильно изменился оттенок света.

Возможно ли отремонтировать светодиодный прожектор? Конечно, но при наличии определенных знаний, а если знаний всё-таки не хватает то купить такой прибор по очень демократичной цене можно на сайте наших партнёров led-comp.ru, выбор различных вариантов очень большой.

к содержанию ↑

Устройство LED-прожектора

Следует знать, что конструкция любого светодиодного прожектора состоит из двух основных частей: led-матрицы и драйвера. Матрица — это источник света. В прожекторе может быть установлена одна или несколько матриц, которые могут состоять из нескольких светодиодов. Другая важная деталь прожектора — драйвер, или блок питания.

Устройство светодиодного прожектора Драйвер для светодиодного прожектора Светодиодная матрица

Соответственно, ремонт неисправного светодиодного прожектора, будет заключаться в определении неисправной детали и замене ее на другую, подходящую по параметрам.

От источника тока, питание подается на электронную плату драйвера, где электрический ток преобразовывается и затем приходит на матрицу, которая излучает свет.

Кроме матрицы и драйвера в устройство светодиодного прожектора могут входить:

• Радиатор служащий для отведения тепла.
• Отражатель, линзы или зеркала, которые служат для фокусировки светового луча.
• Приспособления для крепления прожектора.

к содержанию ↑

Схемы драйверов

При ремонте драйверов светодиодного прожектора необходимо знать его устройство. Конструкция драйверов включает в себя диодный мост, резисторы и конденсаторы. Диодный мост служит для выпрямления электрического тока, который затем стабилизируется посредством резисторов и конденсаторов.

Вот некоторые простые электрические схемы драйверов. Схемы приведены для наглядного описания принципа работы и могут отличаться от установленых в других устройствах.

Схема драйвера светодиодной лампы MR-16.Схема драйвера светодиодной лампы MR-16 с защитой.Схема драйвера светодиодной лампы SMD-5050.

Но в светодиодных прожекторах применяются драйверы с более сложными схемами, которые обеспечивают лучшие характеристики.

Пример схемы импульсного драйвера

Схема импульсного драйверак содержанию ↑

Пошаговая инструкция по диагностике и ремонту

При ремонте светодиодного прожектора своими руками рекомендуется придерживаться следующей последовательности действий:

1. Внешний осмотр устройства.
2. Проверка драйвера.
3. Проверка светодиодной матрицы.

Проведение внешнего осмотра

Как говорят опытные электрики любая неисправность электроприборов имеет две причины: когда нет контакта, там, где он должен быть, или когда есть контакт, там, где его быть не должно!

Внимательный осмотр прожектора может значительно облегчить задачу поиска неисправности. Во-первых, необходимо осмотреть питающий провод. На нем должны отсутствовать переломы, различные механические повреждения изоляции и конечно следы повреждения изоляции от короткого замыкания или следы оплавления в результате термического воздействия электрического тока.

Во-вторых, нужно осмотреть корпус устройства и светодиодную матрицу на наличие различных механических повреждений. При осмотре матрицы можно визуально определить неисправность на светодиодах /матрице (если стоит COB) по наличиию черных точек.

При изготовлении светодиодов по технологии COB (Chip On Board) несколько светодиодов распололагаются на одной плате и покрываются люминофором. При выходе из строя одного или гнескольких светодиодов вся плата оказывается неработоспособной, так как светодиоды подключаются последовательно. Перегоревший светодиод будет отличаться от других более темным цветом. При конструкции матрицы, состоящей из отдельно расположенных светодиодов, неисправный также может отличаться цветом от соседних.

В-третьих, производиться вскрытие корпуса прожектора и проверяется состояние плавкой вставки предохранителя. При этом следует обратить внимание на состояние платы, на отсутствие механических повреждений или элементов, которые перегорели. Также осматриваются контакты на отсутствие следов окисления или коррозии.

При проведении осмотра будет целесообразно прозвонить провода и проверить наличие электрического контакта во всей цепи.

Проверка работоспособности драйвера

Для проверки работоспособности драйвера необходимо подать на отключенный драйвер переменное напряжение 220 В. На его выходе должно быть постоянное напряжение, величина которого будет немного выше, чем величина, указанная на корпусе.

К примеру, если на корпусе указано 28-38 В, при подключении драйвера без нагрузки, выходное напряжение будет составлять 40 В.

Но при таком способе проверки можно ошибиться, ведь существуют драйверы, которые могут не включаться без нагрузки. Для получения правильных результатов при проверке необходимо подключить к выходу драйвера нагрузочный резистор.

Подбор номинала резистора следует производить по закону Ома.  Для этого необходимо узнать, какие выходные параметры написаны на корпусе. К примеру, если на корпусе написано: «OUTPUT 23-35 VDC 600 mA ±5%», наименьшую величину сопротивления рассчитываем, как: 23/0,6=38 Ом. Соответственно, наибольшая величина рассчитывается как: 35/0,6=58 Ом. Затем выбираем наиболее подходящий резистор по номиналу, с учетом мощности. Если выбрать резистор недостаточной мощности, при работе он будет значительно нагреваться и перегорит. Стандартный ряд мощностей включает значения: 0,125; 0,25; 0,5; 1; 2 и более Вт.

Мощность резистора определяется как произведение напряжения (U) на ток (I) по формуле:

P=U*I

После расчета выбираем наиболее подходящее из стандартных значений.

Далее, проверяем уровень напряжения на выходе устройства. Если напряжение находится в пределах, указанных на табличке драйвера, делаем заключение о том, что устройство работоспособно и продолжаем поиск неисправности.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

При проверке работоспособности таким методом следует помнить, что в недорогих моделях трансформатор может отсутствовать. При неисправности драйвера на выходе может появиться напряжение 220 В.

Проверка матрицы

Для проверки светодиодной матрицы потребуется подать на нее напряжение, меньше, чем номинальное. При подключении матрицы производим контроль силы тока. Исправная матрица будет светиться.

Далее, повышаем напряжение, до достижения номинального тока. Исправная матрица должна светиться, причем световой поток должен соответствовать номинальному.

Для подачи напряжения и контроля параметров потребуется специальный лабораторный блок питания. Такой блок позволяет плавно подавать напряжение на матрицу и контролировать ток и напряжение.

При отсутствии такого блока можно воспользоваться заведомо исправным драйвером, снятым с другого прожектора.

При изготовлении светодиодов по технологии COB (Chip On Board) несколько бескорпусных светодиодов распололагаются на одной плате и покрываются люминофором. При выходе из строя одного или гнескольких светодиодов вся плата оказывается неработоспособной, так как светодиоды подключаются последовательно. Перегоревший светодиод будет отличаться от других более темным цветом.

Светодиодная матрица, изготовленная по технологии СОВНеисправная светодиодная матрица СОВ

Последовательно подключаются и светодиоды, которые размещены на матрице открытого типа. Возможно подключение по каскадам, то есть группы из нескольких светодиодов могут подключаться также подключаться последовательно. При выходе из строя отдельный светодиод будет также темнее чем другие.

Неисправный светодиод

Для более точного определения неисправного светодиода следует воспользоваться тестером, работающим в режиме проверки диодов.

к содержанию ↑

Заключение

После определения неисправного элемента, его следует заменить на исправный, с аналогичными характеристиками. Если совершить ошибку при подборе элемента, впоследствии возможен выход из строя исправной или замененной детали. Поэтому заменяемые элементы должны подходить по вольтамперным характеристикам.

При замене матрицы необходимо заменять также и термопасту. Установка без термопасты неизбежно приведет к перегреву и быстрому выходу из строя матрицы.

Важным условием сборки прожектора является обеспечение герметичности всей конструкции. Если этим условием пренебречь, также возможен скорый выход из строя всего прожектора и значительно увеличивается вероятность получения электротравмы.

Предыдущая

ПрожекторыПочему мигает светодиодный прожектор во включенном и выключенном состоянии

Следующая

ПрожекторыКакой прожектор выбрать для бассейна
