Ящики для инструментов самодельные: 95 фото самодельных и фабричных изделий

Ящики для инструментов самодельные: 95 фото самодельных и фабричных изделий

Содержание

95 фото самодельных и фабричных изделий

Каждый домашний мастер знает, что хранить и переносить инструмент гораздо удобней в специальном инструментальном кейсе. Если у вас нет отдельной мастерской и верстака, то это становится вообще единственным возможным вариантом для того, чтобы собрать весь инструмент в одном месте.

Казалось бы: куда еще проще – ящик для инструмента, что тут может быть особенного. Однако это только первоначальное впечатление человека, который не сталкивался с этой проблемой в реальной жизни.

Инструментальный ящик должен быть не столько вместительным, сколько практичным, обеспечивать удобный доступ, позволять хранить не только сами инструменты, но и расходные материалы или фурнитуру, которая поможет потребоваться в повседневной работе.


Его конструкция должна быть достаточно прочной для того, чтобы прослужить верой и правдой долгие годы. В этой статье мы остановимся на всех неявных критериях выбора инструментального ящика, рассмотрим вопросы, связанные с особенностями конструкций и поможем вам разобраться во всем многообразии представленной на рынке продукции.

Если просмотреть прайс-листы компаний предлагающих товары для мастеров, при этом обратить внимание на представленные фотографии ящиков для инструментов, даже самый искушенный мастер отметит разнообразие всевозможных конструкций разного размера, вместимости и выполненных из различного материала.

Как не потеряться в этом многообразии и подобрать именно то, что нужно вам, при этом поберечь семейный бюджет и получить оптимальное сочетание цены и качества – об этом читайте в этой статье.

Краткое содержимое статьи:

Современный инструментальный ящик

Если для хранения деловых бумаг и документов мы используем в повседневной жизни органайзер, то для инструмента нужен свой кейс – специальный инструментальный ящик. Можно разделить ящики для инструмента на профессиональные и универсальные, которые наиболее часто используются в домашнем хозяйстве.


Наши деды вообще делали ящик для инструментов своими руками, однако сегодня надобности в этом нет – в продаже можно всегда подобрать то, что нужно и за вполне приемлемую цену. Естественно, за любителями делать все своими руками остается право и здесь проявить себя и собрать оригинальный и отвечающий всем индивидуальным требованиям кейс.

Профессиональные ящики делают вообще под конкретные наборы инструмента, которые зависят от вида деятельности.

Естественно, в этом случае можно наиболее оптимально распределить содержимое, предусмотреть все, что потребуется: от специальных креплений под конкретные приспособления и инструменты, до ящичков под расходные материалы и запасные части.

Все инструментальные ящики подразделяют на два типа:

Кейсы. Такие инструментальные ящики представляют собой плоский чемодан, раскрывающийся конструкции и отсеками определенной формы под конкретные инструменты: дрели, ключи, отвертки и т.д. Существуют конструкции с настраиваемыми перегородками, которые позволяют изменять внутреннее обустройство.

Ящик контейнерного типа. Такая конструкция, как правило, имеет открывающийся верх. Внутри имеется несколько отсеков разделенных перегородкой. В конструкции предусмотрены отдельные закрывающиеся ящички.

Простые и небольшие конструкции имеют ручку для транспортировки. Более сложные конструкции могут быть смонтированы на тележках, иметь выдвижные ящики, множество отсеков и отдельных коробок, собираемых в единую конструкцию.

Контейнерные конструкции более универсальны, вместительны и просты в эксплуатации, однако они уступают по удобству доступа ящикам типа «кейс».


Самодельные конструкции

Невозможно однозначно ответить на вопрос: как сделать ящик для инструмента своими руками, поскольку вариантов огромное, неограниченное ни чем, кроме вашей фантазии, множество. Хочется отметить, можно использовать старые кейсы для бумаг, сумки или полностью изготовить короб самостоятельно. В качестве материала используют металл или дерево.

Внутренние перегородки делают также деревянными или пластиковыми. Крышки подвешивают на шарниры, необходимо предусмотреть замок, который будет предохранять от случайного открытия.

Готовый ящик красят или обшивают подручным и подходящим материалом, как снаружи, так и изнутри.

Не очевидные аспекты выбора

В процессе выбора, прежде всего, смотрите на материал, из которого сделан корпус.


Пластиковые ящики для инструментов имеют небольшой вес, просты в использовании и ремонте. При всем том, они не очень хорошо выдерживают механические воздействия и нагрузки.

Более прочные и долговечные металлические ящики для инструментов, изготовленные из алюминия, его сплавов или стали. При большей массе, они долговечней, однако требуют периодического обслуживания: восстановления лакокрасочного покрытия, очистки от ржавчины и следов коррозии. Кроме всего прочего, металлические ящики дороже.

Если вам необходимо транспортировать громоздкий и тяжелый инструмент, то лучше, если это будет ящик для инструментов на колесах.

Самодельные конструкции чаще всего представляют собой деревянный ящик для инструментов. Основные недостатки: громоздкость, большой вес. При этом для деревянных конструкций свойственны специфическое достоинство, а именно: дерево хорошо хранит металлический инструмент, поскольку впитывает влагу из окружающего пространства.

Помните о практичности: ящик должен обеспечивать свободный доступ ко всему инструменту. Он должен иметь достаточно надежный корпус, защищать содержимое от влаги, пыли и внешних воздействий.

Не всегда удобно, когда слишком много отсеков и ящичков внутри: можно запутаться в них и долго искать то, что необходимо.

Обращайте свое внимание на шарниры и замок – как показывает практика, именно эти элементы чаще всего ломаются.

Фото ящика для инструментов


Также рекомендуем посетить:

как его сделать из фанеры? Чертежи металлических ящиков на колесах с замком. Направляющие для инструментальных ящиков

Людям рабочих специальностей, да и просто любителям помастерить дома необходимо место, где будет лежать весь необходимый инвентарь. Если оборудования немного, и оно нетяжелое, зачастую используются пояса. Но когда с собой нужно принести много инструментов разного размера и веса, не обойтись без качественного ящика для таких изделий. Можно приобрести такую продукцию в магазине, или же попробовать изготовить ящик своими руками, сделав его удобным для использования в конкретных условиях.

Особенности

Ящик для инструментов может иметь различный внешний вид, что зависит от габаритов и веса его содержимого. Чтобы правильно подобрать или изготовить для себя такое изделие, важно понимать различия между вариантами, что существуют на данный момент.

Различают вариации конструкции в зависимости от того, что именно будет размещаться внутри.

  • Непрофессиональные – может иметь вид любой емкости, в которой есть отсеки или отделения для размещения инструмента. Чаще всего используются сумки и боксы разных габаритов.
  • Для электроинструмента
    – в них есть специальные отсеки, в которые удобно и компактно можно разместить шуруповерт, дрель, есть место и для болгарки. Особенность таких изделий в наличии основного, большого отделения для инструмента, а также нескольких маленьких – для сопутствующих элементов.
  • Профессиональные – предполагают конкретные отделения под определенный инструмент. Удобство заключается в минимальных габаритах за счет четкого размещения всего содержимого.
  • Универсальные – могут иметь различный внешний вид и материал изготовления. Суть таких ящиков состоит в том, что в них находится большое количество самых разных инструментов. Благодаря наличию множества ящиков и возможности размещать в них перегородки по собственному желанию можно правильно и удобно организовать рабочее пространство.

Если есть желание соорудить самодельный ящик для столярного или другого инструмента, стоит ориентироваться в видах конструкций таких изделий.

  • Кейс – емкость, имеющая прямоугольную форму с ручкой сверху, за которую ее можно перемещать. Внутри зачастую есть несколько отделений, величину которых можно варьировать при помощи съемных перегородок. Удобство кейсов состоит в миниатюрности габаритов и легкости всей конструкции.
  • Контейнер – представляет собой ящик, состоящий из отдельных контейнеров, что складываются в единую конструкцию по принципу матрешки, а раскладываются вверх или в стороны. Обычно этот вариант довольно объемный и тяжелый, потому его часто комплектуют колесиками для удобной транспортировки.
  • Мультибокс – имеет вид небольшого сооружения с ящиками, выдвигающимися вперед, как в вещевом комоде. Высота ящиков может быть как одинаковой, так и разной в зависимости от инструментов, которые там располагаются. Более удобными будут те конструкции, в которые есть возможность уложить практически все имеющиеся инструменты.

Имея полные знания о том, какими бывают ящики для инструментов, можно правильно определить, что именно нужно будет сделать, и какой вид будет иметь изделие.

Необходимые материалы и инструменты

Инструментальный ящик может быть изготовлен из различных материалов.

  • Дерево – наиболее доступный в ценовом диапазоне вариант, с которым легко и удобно работать. Чтобы сделать ящик своими руками, можно взять доску или прочный лист фанеры толщиной от 10 до 18 мм. Есть возможность самостоятельно регулировать высоту и ширину сооружения, а также его внутреннюю конструкцию.
  • Металл – зачастую используется сталь или металлические листы. Минус таких изделий в весе, ящики получаются тяжелыми, однако они гораздо надежнее и прочнее деревянных, в чем состоит их преимущество. Если есть желание сделать долговечную емкость для хранения инструментов, но более легкую, стоит использовать алюминий.
  • Пластик – наиболее легкий материал для инструментальных ящиков, которые трудно сделать самому, но возможно приобрести в любом строительном магазине. Разнообразие форм, размеров, цветовых решений, а также конструкций позволяет подобрать именно тот вариант, что будет наиболее удобным.

Процесс создания любого сооружения требует наличия материалов и инструментов для его создания.

Как уже отмечалось, среди основных материалов, из которых можно сделать ящик, можно выделить:

  • фанеру нужной толщины, не менее 10 мм;
  • доску, преимущественно из сосны;
  • металл – сталь, алюминий;
  • пластик.

В зависимости от выбранного материала нужно иметь при себе и набор определенных инструментов для создания нужной конструкции. Среди наиболее востребованных выделяют:

  • режущий инструмент – пила, ножовка, болгарка, нож;
  • дрель с набором сверл;
  • ножницы по металлу;
  • молоток с гвоздями;
  • стамески разных габаритов;
  • ручной фрезер;
  • линейку с карандашом;
  • рулетку;
  • отвертки или шуруповерт с саморезами;
  • струбцины;
  • водостойкий клей.

Если ящик будет иметь простую конструкцию, то в нем стоит сделать замок, который будет препятствовать внезапному открыванию емкости. Для этого может использоваться миниатюрный защелкивающийся металлический замочек, что защелкивается на двух металлических ушках, соединяющих основу конструкции и крышку. Можно использовать пластиковые защелки – они более удобны в использовании, но их нужно правильно установить и бережно ими пользоваться.

Важно продумать и саму конструкцию изделия. Она может быть сделана в виде просторного ящика, внутри которого будет уложен инструмент, или иметь более сложное строение с дополнительными контейнерами.

Направляющие дадут возможность использовать эти выкатные емкости с большим удобством, а также сэкономят полезное пространство ящика.

Пошаговая инструкция

Чтобы сделать надежный и удобный инструментальный ящик своими руками, необходимо иметь определенные знания относительно его конструкции. Наиболее важными требованиями являются такие, как:

  • правильный выбор материала и его толщины для дна конструкции – именно на него приходится основной вес во время эксплуатации;
  • подбирая материал для сооружения, стоит оценить вес его содержимого после полной загрузки, при этом очень важно, чтобы стенки изделия не деформировались под созданной нагрузкой;
  • если есть возможность, лучше выбрать тот материал для ящика, что не является легковоспламеняющимся;
  • готовое изделие должно быть таковым, чтобы в нем не было зазоров и отверстий, через которые внутрь может попасть пыль или грязь, что отрицательно скажется на инструментах.

Изготовление инструментального ящика может отнять различное количество времени и сил, все будет зависеть от опытности мастера и сложности конструкции. Чтобы сооружение получилось нужных габаритов, стоит изначально сделать его чертеж на бумаге, а потом уже перенести изображение на тот материал, из которого планируется создание объекта. Именно шаблон помогает увидеть все недочеты конструкции еще до ее создания. Чтобы избежать ненужных ошибок, не стоит пропускать этот этап.

Наличие всего необходимого инструмента для работ так же важно, ведь толщина и плотность материалов может значительно различаться, и обойтись чем-то одним может не получиться. Вырезать детали из фанеры можно при помощи ножовки, для дерева подойдет пила, для металла понадобиться болгарка. То же касается и вариантов сборки всего сооружения.

Если для дерева и фанеры подойдут гвозди и саморезы, то металл нужно только варить.

К моменту создания ящика нужно уже точно определиться с конструкцией изделия, она может быть:

  • раскладной;
  • раздвижной;
  • переносной;
  • подкатной;
  • сделанной из бочки;
  • установленной на колесах.

Порядок создания ящика для инструментов будет различаться в зависимости от выбранного материала и конструктивных особенностей, потому стоит рассмотреть каждый вариант отдельно.

Деревянные

Для процесса изготовления деревянного ящика нужно определиться с его внешним видом, а также количеством инвентаря, что будет в нем находиться. Чаще всего такие сооружения делаются из фанеры или из дерева. Первый вариант уместен для небольших изделий, в которых не будет переноситься что-то слишком тяжелое, второй – может вместить в себе любой инвентарь, что нужен будет в работе.

Самый простой вариант изготовления ящика будет иметь такую последовательность работ:

  • нарисовать чертеж на бумаге, проверить правильность всех замеров;
  • подобрать влагостойкую фанеру с толщиной 8-10 мм для стенок и 15-18 мм для дна, перенести чертеж с бумаги на материал;
  • вырезать все детали и обработать края наждачной бумагой;
  • склеить элементы между собой, при этом лучше всего изначально выбирать систему пазов, чтобы конструкция была более прочной;
  • после проклейки дополнительно сбить все стыки тонкими гвоздями для усиления;
  • для удобства транспортировки нужно дополнить сооружение ручкой – она может быть как металлической, так и выполненной из подручных материалов, способных выдерживать возложенный на нее вес.

Сооружение ящика из дерева будет иметь подобный ход работ, но в этом случае фиксация деталей идет не клеем и пазами, а саморезами и гвоздями.

Изделия могут иметь крышку и дополняться кармашками из тканевого материала для максимального наполнения ящика инструментами.

Металлические

Ящик из металла в домашних условиях сделать сложнее, но зато изделие получится прочным и надежным. Железный бокс создается по такому принципу:

  • подбор соответствующего материала, легкого и надежного, удобного в работе;
  • нанесение разметки и чертежа будущего сооружения;
  • вырезать изделие при помощи ножниц по металлу;
  • аккуратно согнуть все детали, создавая необходимую конструкцию;
  • боковые части должны быть более высокими, чтобы их можно было дополнительно согнуть, усилив всю конструкцию.

Размер такого ящика может быть любым, а при желании можно сделать для него еще и крышку, которая либо будет надеваться, либо закрываться, припаяв к ящику завесы. Для закрывающегося изделия важно сделать замок, особенно если инвентарь внутри габаритный и тяжелый.

Пластмассовые

В домашних условиях пластиковый ящик для инструментов можно сделать из канистры или большой пластиковой бутылки из-под воды. Процесс создания такого изделия довольно прост.

  • Найти нужный материал для работ.
  • Определить линию отреза основной части от верха, который будет использован в качестве крышки.
  • В верхней части проделать 2 отверстия с одной стороны и одно – с противоположной. В две дырки будут продеты веревки, фиксирующие крышку на емкости, в одно – прикреплен на шайбу болт, что будет выполнять роль застежки.
  • Для соединения обеих частей в канистре проделываются отверстия на том же месте, что и в крышке.
  • Протянуть веревку в отверстия, закрепить, спереди сделать петлю.

Удобство этого варианта в его простоте и доступности, кроме того, емкость получается легкой, и ее удобно переносить благодаря уже имеющейся ручке.

Выбор варианта для самостоятельного создания ящика для инструментов полностью зависит от способностей и задумок его творца, а также инвентаря, который там будет переноситься.

О том, как сделать бюджетный ящик для инструментов своими руками, смотрите в видео ниже.

Необходимые инструменты имеются у каждого мастера под рукой:

  • молоток;
  • стамеска;
  • фрезер ручного типа;
  • дрель;
  • полотно или ножовка;
  • карандаш, рулетка для разметки.

Дерево для инструментального ящика своими руками можно использовать любого типа, главное, чтобы оно отвечало по параметрам толщины, соответствовало требованиям прочности.

Процесс изготовления

Перед производством комплекта для транспортировки принадлежностей необходимо приготовить детали своими руками. Чтобы изготовить ящик для инструментов из дерева, необходимо следовать чертежу. Фанера толщиной от 10 мм для основания размечается, в ней выпиливается паз фрезером для перегородки.

Схема самодельного ящика для инструментов

Далее устанавливаются необходимые ячейки, стенки и ручка. Перед изготовлением ящика для инструментов своими руками, приготавливаются все заготовки, чтобы ускорить процесс сборки, сэкономить время.

Комбинированный ящик для инструментов своими руками

Если подойти к процессу творчески, можно изготовить универсальный вариант, с различных материалов. Основная часть органайзера может быть выполнена из доски толщиной не менее 12 мм, из алюминия изготавливается ящички с выдвижным механизмом. Такой вариант не может быть мобильным, т.к. вес превышает подъемный при снаряженной массе.

При использовании в небольшом помещении подойдет ящик под инструменты, изготовленный своими руками более компактной конструкции. Переносной комбинированный вариант изготавливается из фанеры толщиной не более 6-8 мм.

Делаем ящик для инструментов своими руками — Мастерские

Существует множество профессий, в которых применяются различные виды инструментов. Чаще всего для их хранения приобретаются ящики для инструментов, но иногда качественное хранилище легче сделать своими руками

Если вам интересен тот или иной вид ремесла, и вы не сидите дома, сложа руки, естественно, у вас собирается достаточно большое количество инструментов. Чтобы ваши инструменты были всегда под рукой и надежно сохранялись, им необходимо обеспечить систему сохранности в виде отдельного закрытого пространства под названием ящик для хранения инструментов. Помимо сохранности, использование такого ящика очень поможет в работе, так как наполнение будет аккуратно рассортировано по отсекам и в дальнейшем можно найти необходимое приспособление «вслепую». Так же это приспособление нужно автовладельцам, а точнее обладателям грузовых машин и газелей. В машине ящик должен быть хорошо закреплен. А это значит, что при его изготовлении своими руками, нужно хорошо продумать где он будет находится в авто и как его там закрепить.

Для чего необходим ящик?

Определитесь с двумя критериями:

  • будете ли вы только хранить в нем инструменты, либо же он вам необходим и для удобства транспортировки?
  • какие размеры инструментов вы предполагаете в нем хранить?

Классификация ящиков

По материалу корпуса:

  • пластиковые – легкие по весу, удобные в обиходе и для транспортировки;
  • металлические – намного тяжелее пластиковых, но в тоже время намного прочнее, устойчивее, имеют более жесткую конструкцию, не могут быть больших размеров из-за тяжести металла;
  • металлопластиковые гальванизированные – легкие, прочные и вместительные, пригодные как для хранения, так и транспортировки профессиональных инструментов. Но все эти достоинства определяют и соответствующую цену — она может составлять от 150$ до 500$ и выше.
  • деревянные — самый доступный материал для изготовления ящика для инструментов. Тем более что своими руками проще делать именно из этого материала, а точнее из фанеры 10 16 или 18 мм.

По типу хранимых инструментов:

  • ручной инструмент – как правило, представлены одним большим отсеком для крупных инструментов (отвертки, молотки, ключи) и 2-3 маленьких для более мелких инструментов;

  • электрический инструмент – это кейс, функционально предназначенный для сохранности и перемещения определенного электроинструмента. Чаще всего имеет один основной отсек собственно для устройства и несколько углублений для оснастки.
  • органайзеры – ящики, предназначенные для размещения большого количества различных по размерам инструментов. Имеют много отсеков, заслуживают внимания модели с модульными перегородками, которые для удобства владельца можно переставлять с одного места в другое.
  • профессиональный инструмент – особый вид кейсов с определенными посадочными местами для конкретных инструментов, более стойких к падениям и неблагоприятным условиям окружающей среды.
  • непрофессиональный инструмент – представляет из себя ящики как небольших, так и достаточно больших размеров со множеством отсеков, и ниш для различного рода инструментов, часто это кейсы в виде сумок.

Существует много фирм по производству ящиков для инструментов, такие как stanley , fit–американские фирмы, keter – не менее популярная израильская фирма, испанская фирма tayg, немецкая Kroft и многие другие, отличающиеся качеством и ценой на продукцию.

Как альтернатива всем этим фирмам – возможность изготовить ящик для инструментов своими руками. Вы сможете таким образом сэкономить на стоимости и получить вполне конкурентоспособный вариант, отвечающий именно вашим требованиям.

Виды ящиков

Ящики для инструментов, изготовляемые в домашних мастерских, в основном их делают из древесины, и они имеют разнообразные формы. Популярны и просты в изготовлении ящики классической формы — «лукошко». на втором и третьем месте — ящик в форме сундука — контейнер, и в форме кейса.

Материалы для изготовления ящика для инструментов

  • деревянные доски толщиной 15-25 мм
  • круглый деревянный стержень нужной длины
  • шурупы-саморезы, клей для дерева, наждачная бумага для зачистки поверхностей
  • набор инструментов – шлифовальная машинка, электродрель, электролобзик, шуруповерт
  • измерительные инструменты – линейка
  • отвертка, молоток

Этапы изготовления

  1. Идентифицируем наш ящик с набором инструментов, которые в нем будут храниться – учитываем количество, размеры, вес инструментов.
  2. С учетом всех этих требований разрабатываем чертеж будущего самодельного ящика, количество отсеков в нем.
  3. Делать будем из 16мм фанеры. Размеры:
      дно — 418х238 — 1шт
      боковые стенки — 230х418 — 2 шт, 270х350 — 2шт.
      планка под ручку — круглой или овальной формы, длинной 418мм и овального сечения 35х23мм
      саморезы 3,5х35 — 24шт
  4. Подготавливаем и обрабатываем поверхность досок, из которых изготавливаем ящик – убираем грязь, краску, зазубрины, неровности.
  5. Разработанный ранее чертеж переносим на формы заготовок.
  6. Согласно нанесенного на доску чертежа электролобзиком вырезаем заготовки.
  7. С помощью наждачной бумаги шлифуем поверхности наших заготовок, обеспечивая идеальную гладкость и точное соответствие размерам. Это обеспечит нам полное сопряжение деталей и качественное прилегание друг к другу.
  8. Определяем с помощью маркера места крепления деревянной ручки на противоположных стенках ящика и просверливаем два отверстия, в которых будет располагаться ручка. Отверстия должны быть глухими (глубиной 10-15 мм) и соответствовать диаметру цилиндрического стержня, из которого изготавливается ручка. Или же крепим планку для ручки на саморезы.
  9. Намечаем маркером и саморезом сверлим ряд отверстий для подготовки и облегчения будущей сборки ящика.
  10. Проклеиваем клеем для дерева поверхности стыковочных швов и производим собственно сборку, используя саморезы и шуруповерт.
  11. Проклеиваем предварительно клеем ручку и вставляем в подготовленные для нее отверстия.
  12. Готовую модель нашего ящика покрываем лаком, одним из видов акриловых красок для защиты от влаги и повреждений
  13. Производим непосредственно сборку. Для этого предварительно проклеиваем торцевые поверхности (швы), образуемые при стыковке деталей, а также ручку в местах соединения с боковыми стенками. Последовательно производим сборку при помощи саморезов и шуруповерта.
  14. В целях предотвращения попадания влаги на поверхность ящика и придания ему эстетического вида, наносим на внешнюю поверхность акриловую краску либо лак.

Используя такую технологию можно изготавливать ящики более сложных конструкций, создавая за счет перестенков необходимое количество отсеков и ниш.

По этой же технологии возможно изготовление закрытого ящика, который более надежен и удобен для транспортировки инструментов.

Дополнительные этапы при изготовлении ящика с крышкой

  1. Определяемся с размером крышки, делаем чертеж и изготавливаем крышку по технологии, идентичной изготовлению самому ящику.
  2. Подбираем специальные петли для крепления крышки к корпусу ящика и для крепления навесного замка.
  3. Подбираем центральную ручку и монтируем ее к корпусу.
  4. Крепим крышку к корпусу, используя парные либо рояльные петли и шуруповерт.

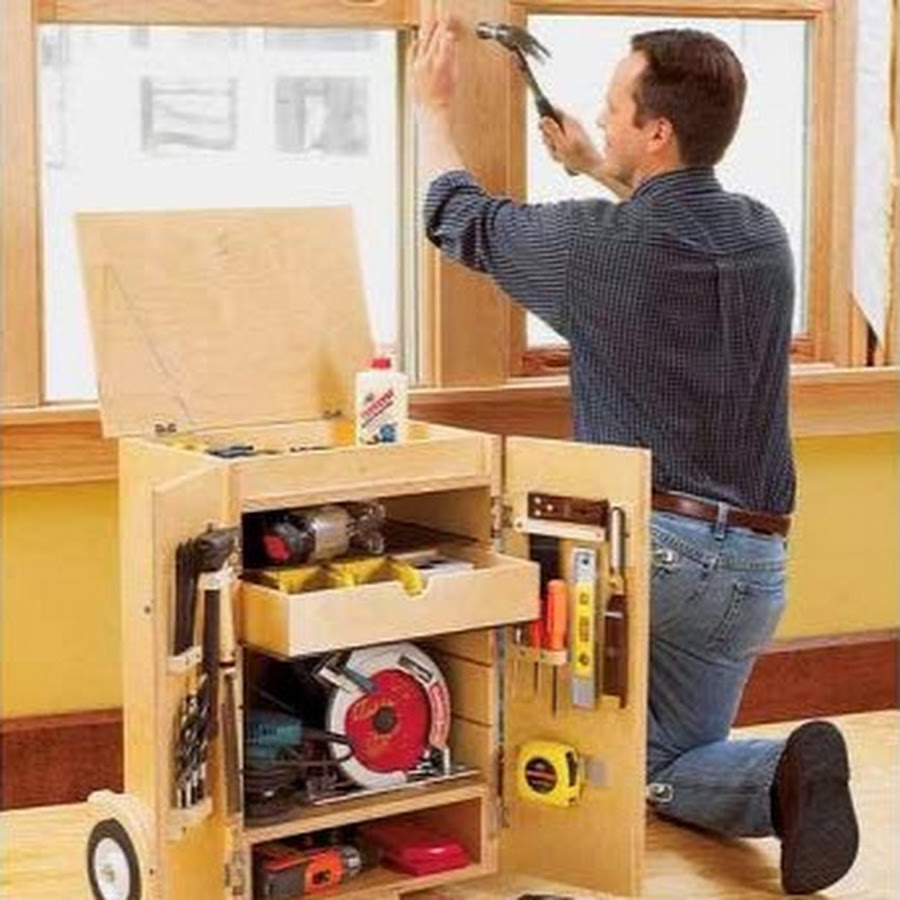

Для самостоятельного изготовления популярных ныне ящиков-трансформеров придется поломать больше голову, но осуществить эту идею вполне реально.

Для этого с помощью компьютерных программ необходимо разработать желаемую вами конструкцию, воплотить же в реальность ее вам поможет набор необходимых элементов, которые можно приобрести в специальных магазинах. Количество и сложность выбираемых элементов зависит от ваших требований, предъявляемых к ящику. Сборку можно произвести на деревянном основании, используя алюминиевые полоски и уголки. Крепеж производится с помощью заклепок.

Если вы человек целеустремленный и творческий, то процесс изготовления ящика для инструментов не составит особого труда, но, увидев плоды этого труда, вы повысите свою самооценку и сэкономите бюджетные средства.

выбор материалов и способов применения с фото

Домашние мастера и хозяева приусадебных участков нуждаются в большом наборе инструментов для хозяйственной деятельности. Удобно, когда все необходимые предметы разложены в правильном порядке и всегда доступны. Торговые предприятия предлагают многочисленные подходящие приспособления для размещения нужного инвентаря. Но изготовленные своими руками органайзеры могут лучше отвечать потребностям умельцев. Кроме того, для создания долговечных и дешёвых моделей можно использовать подручные материалы.

Изготовление простого, но комфортного в использовании переносного ящика из фанеры или обрезков досок — прекрасный повод проявить свои способности домашнему плотнику.

Для большого количества предметов ящик делают более сложным — с выдвижными секциями.

Набор самых нужных инструментов для автолюбителей можно разместить в самодельном чехле с кармашками, сшитым из старой кожаной куртки. Компактный предмет легко прикрепить к поясу или положить в багажник машины.

При регулярной работе в мастерской или в гараже будет полезна навесная полка для необходимых орудий труда.

Очень бюджетные варианты: деревянная планка, натянутая бечёвка или приспособление из обрезков пластиковых труб станут прекрасными подставками для набора домашнего умельца.

Если изготовить удобный держатель с отверстиями разного диаметра, то каждая отвёртка будет занимать только для неё подходящее место.

Опытный столяр сможет разработать и создать функциональную конструкцию с дверцами и многочисленными отделениями.

Круглый настольный прибор очень удобный, но подойдёт только для верстака большого размера. А подвижные панели под столешницей, сделанные из фанеры или гипсокартона, не займут много места и будут полноценным хранилищем.

Самодельные тумбы на колёсах, снабжённые выдвижными полками для инструментов, могут выполнять функцию мобильного рабочего стола.

Гвозди, шурупы, гайки, болты не потеряются и будут всегда под рукой, если метизы уложить в стеклянные банки с крышками, прикрученными к оригинальной поворотной конструкции.

Интересная идея для хранения крепёжных деталей — фанерные ящички с прозрачной передней стенкой. Для изготовления ручек можно применить пробки от винных бутылок. А многоуровневые полки с ячейками очень эффективны, но их изготовление потребует высокой квалификации.

Конструкцию из подручных металлических деталей можно установить на рабочем столе или прикрепить к стене. В отверстия перфорированной панели легко монтируются дополнительные полки или крючки при появлении нового оборудования.

Приспособление из деревянных брусков и прочной сетки не только простое в исполнении, но и очень дешёвое.

Садовый инвентарь — инструментарий для дачников. Для размещения лопат, грабель, вил и метёлок придумывают оригинальные подставки и органайзеры. Из досок можно соорудить своими руками конструкцию в сарае или на любом свободном месте участка.

Чтобы сделать удобную тележку для перемещения по участку крупногабаритных садовых орудий, надо поставить изделие на колёса.

Инструменты можно повесить на дверь хозяйственной постройки. Этот приём доступен даже новичку.

Самодельные контейнеры для мелких предметов из старых хозяйственных ёмкостей можно дополнить удобными кармашками из прочной ткани.

Консервные банки тоже пригодятся для переноски мелочей. Изделие можно эффектно декорировать.

Крючки для мелкого садового инвентаря из остатков старых грабель отличаются прочностью и прекрасно подойдут для участка в деревенском стиле.

Элегантный фартук с карманами поможет дачнице ухаживать за растениями. Если пояс сделать эластичным, то изделием смогут пользоваться и взрослые, и дети.

Производительность работы мастера или дачников зависит от удачной организации ручного труда. Хорошо укомплектованные инструменты не только ускорят процесс, но и сделают занятие более приятным и плодотворным.

Оцените статью: Поделитесь с друзьями!

Ящик для инструментов своими руками: чертеж, видео

Любой ремонт требует наличия специального инструмента. А инструмент любит порядок. В качестве минимальной организации рабочего место необходим ящик под инструменты. Подобные конструкции продаются в магазинах, но проще и удобнее будет изготовить ящик для инструментов своими руками.

Разновидности органайзеров

Органайзеров на сегодняшний день изобретено огромное количество. Разберем наиболее популярные варианты:

  • Переносной ящик. Обычный деревянный ящик без крышки с ручкой. В таком просто и удобно носить инструменты без двигателя на длинной ручке: молоток, отвертки, шило, рожковые и разводные ключи. Но в таком органайзере всегда будет беспорядок, поскольку хоть как-то организовать рабочее пространство такого ящика невозможно. Очевидным плюсом является простота изготовления. Более сложный инструмент вроде электродрели или шруповерт хранить в таком органайзере не получится.
  • Ящик с отделами. Все тот же деревянный ящик можно сделать с разделением отделов. В малых отделах легко разместить разного рода крепежи: болты, саморезы, гайки и прочее. Такой органайзер может быть как с ручкой для облегчения переноски, так и стационарным. Но чаще всего исполняется стационарная версия. Органайзер можно нарастить вверх, тогда ящик примет вид комода, с множеством отделений. В такое место можно убрать и электроинструмент, хотя это крайне не желательно. Проблема в том, что для того, чтобы такой ящик выдержал тяжелый инструмент, нужно использовать толстостенные доски. Даже толстая фанера уже не подойдет, поскольку она начнет прогибаться под весом инструментов. Поэтому для хранения всего набора инструментов лучше использовать ящик на рамке.
  • Ящик на рамке с колесиками. Основные ребра жесткости такого органайзера выполняются из металлических уголков. А в качестве полок набираются доски или используется толстая фанера. За счет такого подхода ящик получается крайне устойчивым. Как правило, к нему приваривают колесики для удобного перемещения в пространстве. К ящику на колесиках можно прикрепить бобину с удлинителем, для облегчения работы электроинструментом.
  • Тканевый органайзер. Тканевый органайзер хороший вариант для квартиры. Сюда легко вместится базовый набор рожковых ключей, отверток, пассатижи и молоток. Сам органайзер представляет собой отрез ткани с кармашками, который сворачивается после работы и убирается в шкаф. Помимо малого количества отделений, недостатком такого органайзера является малый срок эксплуатации. Ткань быстро загрязняется и начинает рваться. Даже покупные изделия не отличаются долгим сроком службы, самодельные приспособления, как правило, «живут» еще меньше.
  • Необычные модели. Было бы удивительно, если никто из мастеров не стал изобретать разного рода необычные модели. В зависимости от имеющихся материалов, места, где будет расположен ящик с инструментами и состава этих инструментов, каждый может выбрать базовый вариант органайзера и изменить его под себя.
Тканевый органайзер

Принцип конструкции и материалы изготовления

Перед изготовлением конструкции нужно четко решить для себя несколько вопросов по поводу будущего изделия. Выбирая в каждом пункте свой вариант, можно получить принцип конструкции.

  1. Первый вопрос это состав инструментов. Если в наличии есть большое количество крепежных материалов, то под них стоит изготовить отдельный отдел. Это же сразу отбрасывает вариант с тканевым органайзером, поскольку крепежи просто прорвут стенки. Важным является наличие электроинструмента. Если в составе инструментов есть дрель, шруповерт, перфоратор и другие инструменты такого рода, то одинарный ящик не подойдет. Для такого органайзера придется делать большое количество отделений, под каждый из инструментов.
  2. Второй критерий это возможность передвижения органайзера. Он выходит из первого. Если в составе инструментов только самый базовый набор, то лучше сделать ящик переносным. Это позволит содержать инструмент в квартире. К тому же, удобно подносить инструменты сразу к месту работы. Стационарный органайзер удобен свой просторностью. Здесь можно расположить все, что требуется, начиная от простых инструментов, заканчивая болгаркой и электропилой.
  3. Следующий и последний вопрос это используемые материалы. Фанера не способна выдержать вес тяжелых инструментов, но она подойдет для создания верхних полок стационарного органайзера. Лучше всего использовать доски. Это достаточно легкий в крепежах материал, который отличается достаточно крепостью, чтобы выдержать вес тяжелых инструментов. Для придания дополнительной жесткости ящику используются металлические уголки. С помощью металлической рамки можно создать достаточно устойчивую конструкцию и даже поставить ее на колесики для удобства перемещения в пространстве.

Инструкция и этапы изготовления ящика для инструментов

Поэтапный разбор изготовления базовых вариантов ящиков поможет создать свой уникальный проект. В каждый из вариантов можно добавить дополнительные отделения, использовать имеющиеся материалы вместо указанных, а также вносить любые другие изменения в рамках конструкции.

Простейший переносной ящик

Простейший переносной ящик был придуман еще в эпоху советского прошлого. Он достаточно прост в изготовлении. Здесь не предусмотрено отделений для крепежей, но их можно сделать самостоятельно. Сам ящик представляет собой открытый короб с треугольным верхом и перекладиной.

Под мелкие вещи предусмотрен лоток в верхней части конструкции. Есть два варианта крепежа для ящика. Детали можно посадить на клей или использовать саморезы. В качестве материала можно использовать любую доску. Под ручку подойдет черенок лопаты или другая металлическая или деревянная деталь круглого сечения. Главное, чтобы будущий ящик было удобно держать в руке.

Чертеж простейшего переносного ящика

Можно использовать вместо доски толстую фанеру. Все детали нужно вырезать, края желательно обработать грубой наждачной бумагой. После чего вгоняя саморезы в месте пересечения деталей, скрепить все элементы. Ничего сложного в этом нет, полный цикл изготовления ящика займет меньше 2 часов. После того, как органайзер готов, его желательно покрыть краской или лаком. Внутри можно сделать разделение с помощью дополнительных перегородок, разделив ящик на отделы.

Для мелких вещей можно сделать отдельный отдел, а можно закрепить лоток в верхней части ящика. Лоток представляет собой открытый желоб прямоугольного сечения, который крепится так же на саморезы.

Ящик для инструментов на колесах

Ящик для инструментов на колесах это уже более сложная система хранения. Ее можно использовать для того, чтобы спрятать тяжелые электрические инструменты. При этом в органайзере можно разместить и крепежи с остальным набором мелких и средних инструментов.

Перед тем, как делать ящик нужно прикинуть размеры проекта. Прежде всего, определиться с количеством ящиков. Имейте в виду, в один ящик нельзя класть больше 1-2 электрических инструментов. С учетов габаритов дрели или перфоратора нужно подбирать глубину ящиков. Можно предусмотреть наличие открытых полок для сварочного аппарата и другого габаритного оборудования.

Еще один момент, с которым нужно определиться – это количество ящиков в ширину. Как правило, в конструкции только один ящик в ширину, так проще собрать все элементы вместе Меняется только количество ящиков в длину и их глубина. Уже после сборки деталей, каждый ящик разбивается на отдельные места хранения. Но если инструментов слишком много, то органайзер может получиться слишком высоким, что очень неудобно. Поэтому для таких мест хранения можно предусматривать ширину в два ящика, но между ними обязательна дополнительная рамка металлических уголков в качестве ребра жесткости. Сверху желательно сделать ручки в виде изогнутых металлических труб или сваренных уголков. Ручки необходимы для удобства перемещения органайзера.

В качестве материала понадобятся металлические уголки в качестве основы конструкции и фанера в качестве заполнителя. Доски тоже подойдут, но они будут занимать много полезного пространства.

После того, как определено количество ящиков, можно рассчитать длину и ширину будущего органайзера. Между собой уголки скрепляются сваркой. Шов должен быть аккуратным, с внешней стороны ящика. Окалину обязательно требуется сбить молотком. После того, как рамка готова, на нее сразу можно наварить колеса для перемещения.

Если в ширину органайзер составляет больше 1 ящика, но потребуется больше 4 колес: 6 или 8 для 2 и 3 ящиков соответственно.

Ящики собираются отдельно на полу, после под них наваривают крепежи из уголков, куда и устанавливаются коробы. Ящики должны быть максимально большими, разделение на отделы производится потом, сразу по всей глубине короба с помощью отрезов фанеры. Под каждый вид инструментов и крепежей можно сделать свое отделение. Все зависит только от предпочтений будущего владельца.

Металлический бокс для инструментов

Металлический бокс для инструментов хорош долгим сроком службы и удобством для дальних перевозок. Для изготовления бокса понадобятся штангенциркуль и рулетка для замеров, сварка и лист металла. Сварку желательно использовать как можно меньше, большую часть изгибов нужно выполнять с помощью наковальни и молотка.

Предварительно нужно прикинуть требуемый объем ящика, нанести детали на лист и разрезать по линиям. После этого согнуть ящик и заварить необходимые швы. Ручка к ящику крепится болтами. Получившаяся конструкция во многом будет похожа на первый вариант из дерева. Для того, чтобы создать дополнительное место под хранение инструментов, нужно снизу прикрепить направляющие для металлического ящичка, который так же можно сделать с помощью сварки.

Можно изготовить несколько коробов, закрепив их заклепками, как это показано на рисунке. Это сделает ящик более компактным и практичным. Позволит хранить большое количество нужных мелочей и инструментов.

Металлический бокс для инструментов

Интересные идеи для инструментальных хранилищ

Интересных идей для инструментальных хранилищ достаточно много. Рассмотрим наиболее популярные варианты:

  • Навесной шкаф. Шкаф из реек выполняется над верстаком. Здесь удобно хранить разного рода ключи и инструменты, которые могут понадобиться при работе за верстаком. В квартире такое хранилище не очень удобно, но если планом предусмотрен гардероб, то можно навесить шкаф в нем. Все инструменты здесь хранятся в подвешенном состоянии, поэтому не получится использовать шкаф для хранения электроинструментов.
  • Ящик с вставками. Под вставками подразумеваются обычные обрезки трубы, встроенные в деревянный ящик. В обрезки удобно вставлять пассатижи, полотки, кусачки и прочие инструменты с длинными ручками.
  • Вырезанные в паралоне формы. Это вариант для наиболее педантичных пользователей. В листе паралона под каждый инструмент вырезается строгая форма, куда идеально входи хранимый инструмент. Сам паралон можно поместить на любую горизонтальную поверхность.

Ничего сложного в изготовлении ящика для инструментов своими руками нет. Главное, четко представлять себе конечный результат и предъявляемые требования. Важнейшим требованием к органайзеру является удобство пользователя. Изготавливать ящик лучше из того, что есть под рукой, чтобы максимально удешевить конструкцию.

15 Планы ящиков для инструментов «Сделай сам»

Ящик для инструментов — незаменимый предмет любого домашнего хозяйства, имеющий несколько преимуществ. Коробка имеет важное значение, даже если вы не механик или плотник. Это одна из причин найти в Интернете множество советов по созданию ящиков для инструментов своими руками.

Но не все идеи подходят для реализации. Мы составили список жизнеспособных планов для удовлетворения спроса, исходя из ваших потребностей. Взгляните на простые, доступные и эффективные идеи на самодельном ящике для инструментов.

1.Ящик для инструментов от Beerbox

.

Любая западная вечеринка включает в себя полностью загруженную пивную коробку, чтобы подбодрить друзей. Сама коробка сделана из прочного пластика, поэтому вы можете использовать пустую коробку. В руководстве представлен забавный проект, результатом которого станет надежный, удивительный и вместительный органайзер для инструментов.

Есть всего 4 шага для достижения цели с помощью дополнительных рук. Вы должны подготовить удерживающую коробку и ее поддерживающую верхнюю крышку.

Вот где вам понадобятся две коробки из-под пива, чтобы идеально сформировать структуру.Используйте металлолом, чтобы закрепить ручку каретки с помощью болтов, алюминиевых листов и фанеры. Затем сделайте соединения болтами и петлями, чтобы завершить сборку.

Нажмите для получения более подробной информации

2. Самодельный ящик для инструментов «Сделай сам»

.

Изготовление портативного ящика для инструментов в домашних условиях не займет много времени. Вам просто нужно забить гвозди на определенном расстоянии, чтобы соединить доски. Конечно, вам придется измерить размеры досок с помощью пилы для резки.

Покадровая презентация показывает самый простой способ подготовить набор инструментов. Закручивание нескольких петель и болтов завершит сборку, включая подвижные камеры. Вам просто нужно следить за точностью и бюджетом.

3. Деревянный ящик для инструментов своими руками

.

Простота не может быть лучше любого деревянного проекта, сделанного своими руками. В статье конкретно продемонстрирована конструкция базовой сумки для ящиков с инструментами. Наилучшим образом, ребенок может сделать эффективную, простую и элегантную сумку для хранения определенных инструментов.

Сборка фанеры и дюбеля с финишными гвоздями поможет сформировать ожидаемый органайзер. Для завершения работы требуется всего 5 шагов по внедрению при стоимости всего в 10 долларов. Помимо нескольких изображений, вы получите точные размеры в виртуальном дизайне.

Щелкните для получения более подробной информации

4. Деревянный ящик с проскальзыванием

.

Скорее, чем ящик для рыболовных снастей, вы можете придать классический вид следующему самодельному ящику для инструментов.Обработка довольно проста с резкой фанеры. Но вы можете столкнуться с некоторыми трудностями при соединении суставов.

Подробные шаги имеют фоновый комментарий, чтобы прояснить всю концепцию структурирования. Точность — один из важных факторов, которые следует учитывать в проекте. Согласно видео-уроку, вам придется осторожно выполнять множество шагов.

5. Ящик для инструментов Easy Cardboard

.

Переработка переработанной бумаги многоразового использования может быть полезна в некоторых проектах, сделанных своими руками.И вы должны использовать картон, чтобы сделать свой личный ящик для инструментов дома. Для придания формы конструкции не требуется специальных знаний или дорогостоящих инструментов.

Весь процесс наглядно демонстрируется в интегрированном видео. Быстрое покадровое видео демонстрирует весь процесс с оптимальной простотой. Как бы то ни было, результат остается невероятно долговечным, высокофункциональным и достаточно прочным.

Щелкните для получения дополнительной информации

6. Portable Maple Toolbox

.

Использование кленовых досок с строгальным станком по дереву позволяет создать набор инструментов с двойным тонером. Структура небольшая и компактная при исключительной простоте. Покадровый видеоурок охватывает все, что поможет вам присоединиться к проекту DIY.

Есть много шагов, которые нужно выполнить, не выходя за рамки ваших возможностей или опыта. Это простая работа, которая обойдется вам в 1-2 часа, даже с обширной отделкой. Фоновый звук продолжает объяснять зрителю весь процесс.

7. Socket Caddy Storage

.

Во многих проектах «сделай сам» часто требуются розетки разного размера для подключения. И вы можете избежать проблем, связанных с недостаточным объемом памяти, чтобы поддерживать порядок. Но небольшая обработка дерева может дать вам подходящее место для хранения всех необходимых розеток.

Для выполнения всей задачи необходимо выполнить 9 шагов. Вы можете повторно использовать оставшиеся деревянные кусочки, чтобы соединить их вместе с помощью клея, гвоздей и морилки.

Следуя внешней удерживающей конструкции, вам лучше продолжить с разделителями. Перед установкой ручки легко добавить достаточно места для хранения через разделенные камеры. Включены изображения, демонстрирующие отдельные шаги для довольно быстрого понимания.

Щелкните для получения более подробной информации

8. Проект Simple DIY Toolbox

.

Когда дело доходит до ящика для инструментов, ничто не может сравниться с универсальным дизайном сумки. И прямо здесь вы можете с профессиональной точностью подготовить один надежный органайзер.Вам просто нужно собрать все необходимые части вместе, чтобы структурировать коробку.

Помимо необходимых инструментов и материалов, статья включает особые требования к оформлению. И вам понадобятся все перечисленные предметы в разделе «Прочие предметы первой необходимости и оборудование».

Выполнение всего 4 подробных шагов позволит создать желаемый набор инструментов. Базовая иллюстрация может вызвать у вас проблемы с пониманием размеров. Но быстрый совет в конце с соответствующими словами должен сохранить ясность.

Щелкните для получения более подробной информации

9. Органайзер для ковшового инструмента

.

Только ведро может вместить огромное количество инструментов, которые помогут вам в работе. Вся группа механических механизмов может встать на вашу сторону в любом месте и в любое время. Учебное пособие позволяет вам создать идеальный набор инструментов для ведра прямо у себя дома.

Всего 8 этапов, начиная от сбора материалов и заканчивая модификацией суперразмеров. Интегрированные шаги, в частности, включают измерения и шитье (внутренние и внешние).Результат каждого шага отображается на вспомогательных изображениях прямо над деталями.

Щелкните для получения дополнительной информации

10. $ 0,0 Vintage Toolbox

.

Помимо профессиональных приложений, любой стандартный набор инструментов может предложить преимущества для хранения. Эта статья позволяет вам создать прочный, классический, прочный ящик для инструментов с общими бытовыми ресурсами. Вы можете превратить деревянный ящик для мусора в красивую винтажную коробку для рукоделия.

Здесь не так много подробных деталей, чтобы отвлечь ваше внимание от фактической реализации.Вместо этого весь процесс продолжается в виде изображения с помощью простых слов. Простое мастерство также может служить и другим целям, не требующим специальной подготовки для экономии ваших затрат.

Щелкните для получения дополнительной информации

11. Панель инструментов многоуровневого органайзера

.

Покадровая видеопрезентация раскрывает секреты трехслойной коробки-органайзера. Ящик для хранения кажется привлекательным, эффективным, стильным и практичным. Хотя первоначальная концепция может показаться сложной, общая конструкция довольно проста.

В проекте не требуется специальных инструментов, кроме базовых. Вам просто нужно внимательно посмотреть видео, от начала до конца. В фоновом режиме нет тревожных разговоров, кроме музыки, которая отвлекает ваше внимание.

12. Деревянный ящик для инструментов План

.

Пришло время сделать красивый ящик для инструментов, почти похожий на структуру обычного портфеля. В учебнике используются деревянные части, чтобы построить коробку сверху вниз. Вы можете использовать простую, но надежную коробку для всех необходимых передач.

Есть 7 шагов для выполнения задачи, начиная с создания видео. Не говоря уже о том, что вы должны проверить 3 интегрированных видео, чтобы понять весь процесс.

А остальные шаги просто продолжают объяснять видео словами. Точно так же у вас будут изображения отдельных шагов, чтобы запечатлеть результат. Можно наложить дополнительную работу, например, разделить пространство прилегающим лесом.

Щелкните для получения более подробной информации

13. Хранение перфорированной доски на рулонах

.

Если вам нужна эргономика, а не портативность, то перфорированные доски должны удовлетворить ваш спрос. Проект позволяет вывести на новый уровень экономию места в гараже. Все ваши важные механизмы размещаются внутри сегментированной коробки.

Процесс начинается с необходимых инструментов, материалов и списка разрезов. На картинках это может показаться сложным, но вы легко можете получить один из них после правильной реализации.

В общей сложности 7 шагов завершат базовую задачу структурирования, охватывающую разрезы, крепления и крепления.Каждый шаг включает в себя одно устойчивое изображение, представляющее определенную работу. Вы можете ввести желаемое количество перфорированных досок благодаря встроенному видео-руководству.

Щелкните для получения дополнительной информации

14. Шкаф для хранения мелких деталей

.

Просто оборудуйте свой гараж или дом шкафом среднего размера. В видеоролике создан прототип шкафа, вмещающий 16 ящиков для размещения всех мелких деталей. Но обработка может показаться утомительной с чрезвычайной точностью, требующей многократных проб и ошибок.

Вам следует придерживаться руководства с его забавными вспомогательными комментариями. Результат довольно надежен, чтобы сэкономить ваше пространство и нервы, связанные с чувствительными механизмами. Лучше всего, если вы измените размеры, чтобы создать шкаф большего размера.

15. Ящик для инструментов Deluxe

.

В загруженных гаражах требуется множество станков с различными характеристиками. А инициировать удовлетворительную организацию через небольшие коробки довольно сложно. Лучше начать работу над шкафом для хранения вещей, чтобы навести удобный порядок и сэкономить рабочее пространство.

В статье освещено все, от теории до реализации. Один интегрированный видеоурок объясняет все в обычном режиме. Конечно, для создания структуры потребуется время, не превышающее ваш бюджет, время, терпение или точность.

Щелкните для получения более подробной информации

Заключение

Большое количество вариантов доступно с организаторами панели инструментов. Вам не нужно тратить деньги, время или энергию на фиктивные проекты. Просто узнайте свои требования по размеру, количеству, форме и весу инструмента.Остальное легко сузить до вышеупомянутых идей для реализации в домашних условиях.

Как сделать деревянный ящик для инструментов

Иногда самое простое решение оказывается лучшим. Если вам нужно носить с собой несколько инструментов, отлично подойдет набор инструментов с открытым верхом, особенно если вы визуальный человек и вам нужно видеть вещи, чтобы они существовали. Сантехникам нравятся эти коробки, так как трубные ключи длинные и неудобные для переноски. Я просто выложил несколько инструментов, которые я знал, что хочу носить с собой в этой коробке, и составил план.

Я хотел построить что-нибудь, на котором можно было бы носить пару пил, уровень, несколько долот и еще что-нибудь.Размер вашей коробки — это ваше призвание; Я сделал свой достаточно длинным, чтобы вмещать более длинные инструменты. Метод тот же, независимо от длины вашего ящика для инструментов.

Материалы
  • 6 ′ 1 × 10 сосна ясная
  • 6 ′ 1 × 6 сосна ясная
  • Дюбель диаметром 2-4 фута 1/4 дюйма
  • Клей для дерева
  • 35-40 Шурупы для дерева 1 1/4 ”# 6
  • Пилотное сверло и зенковка для шурупов №6
  • Аккумуляторная дрель
  • Насадка для отвертки Phillips
  • Бит-скоба
  • Буровая коронка 1 1/4 дюйма
  • Японская пила
  • наждачная бумага зернистостью 120
  • Малый блочный самолет
  • Шпатлевка для дерева (по желанию)
  • Лак (по желанию)

В вашем ящике для инструментов всего шесть деревянных частей: нижняя часть, две боковые части, две концевые части и дюбель для ручки.

Шаг первый

Выбирайте хорошие, чистые доски. Иногда вам нужно перерыть кучу, чтобы получить хорошую доску без крупных узлов (маленькие подойдут, они добавляют характер). Вам нужны красивые, чистые края, поэтому будьте осторожны при транспортировке.

Шаг второй

Выберите размер вашей коробки. Я решил сделать внутреннюю длину своего ящика 36 дюймов, чтобы в нем можно было разместить несколько более длинных инструментов, таких как ножовка, уровень и т.д.

Шаг третий

Убедитесь, что ваши пиломатериалы квадратные. Не все пиломатериалы имеют квадратные концы, и если что-то не так, это обнаружится во время строительства. Используя Т-образный квадрат, наметьте новую линию в дюйме или около того от концов доски и обрежьте ее. Вам не обязательно этого делать, но это неплохая привычка, особенно когда вы видите, что происходит, когда вы устанавливаете свою последнюю доску, и понимаете, что есть зазор 1/8 дюйма, которого не должно быть.

Четвертая ступень

Отмерьте и отрежьте кусочки.Я сделал внутренние размеры коробки 36 ″. Поскольку нижняя и боковые стороны коробки будут закрыты концевыми частями, я отрезал их все на 36 дюймов. Вам понадобятся две части 1 × 6 и одна 1 × 10. Отметьте их своим квадратом и вырежьте.

Шаг пятый

Придумайте и обрежьте свои наконечники. Отмерьте 6 1/4 дюйма от нижней части вашего 1 × 10 и отметьте это место с обеих сторон доски.

Теперь отмерьте 11 дюймов от нижнего края доски и, используя свой комбинированный квадрат, найдите среднюю точку и отметьте ее.

Установите компас на радиус 1 дюйм, что составит дугу в 2 дюйма. Поместите конец компаса на отметку размером 11 дюймов. Обведите циркулем круг. Я не замкнул круг, потому что нижняя часть нерелевантна. Позже вы поймете почему.

Теперь, используя линейку, соедините отметку 6 1/4 дюйма с касательной дуги, которую вы создали с помощью циркуля. Повторите с другой стороны.

Установите компас в исходное положение, установив радиус 5/16 дюйма. Поместив конец циркуля на отметку 11 дюймов, нарисуйте еще один круг, чтобы отметить отверстие размером 1 1/4 дюйма.Используя пилу, вырежьте кусок. Не пытайтесь следовать по кривой, просто сделайте важный вывод. Теперь ваш кусок оторвется. Обрежьте квадрат доски и повторите процесс.

Обрежьте кончик треугольника как можно ближе к линии. Это просто сэкономит вам время позже, когда вы сгладите конец.

Используя скобу и сверло, просверлите отверстие для ручки. Установите центральный винт на биту и убедитесь, что он находится в центре отметки 11 дюймов. Если он смещается, ваша ручка будет не по центру.Когда центральный винт сверла проткнется сквозь дерево, переверните кусок и закончите отверстие.

Если у вас нет скобы и бита, вы можете использовать аккумуляторную дрель и лопаточную коронку 1 1/4 дюйма, но у вас будет меньше контроля. Если вы все же пойдете по этому маршруту, не забудьте остановиться на полпути, переверните доску и проделайте отверстие с задней стороны, чтобы дерево не раскололось.

Используя рашпиль, очистите верхнюю часть боковых частей, чтобы получить хороший чистый радиус.

Повторите все то же самое для второго конца.Вы можете использовать тот, который вы только что сделали, в качестве шаблона. Будьте осторожны, все вещи совпадают, иначе у вас будет однобокий набор инструментов.

Шаг шестой

Прикрепите концевые детали к нижней доске. Поскольку ваши доски имеют толщину 3/4 дюйма, вы должны убедиться, что прикручиваете их к середине нижней доски. Отмерьте 3/8 дюйма и отметьте. Используя комбинированный квадрат, нарисуйте линию в нижней части боковины.

Я прикрепил пять винтов вдоль дна, поэтому я разнес их, один в центре, а остальные — на одинаковое расстояние.Просверлите отверстия для шурупов с помощью дрели и зенковки. Вставьте винты в отверстия и вбивайте их до тех пор, пока концы не будут едва выходить из наконечника.

Нанесите немного столярного клея на конец нижней доски. Выровняйте нижнюю часть с наконечником и постучите молотком, чтобы установить их. Вверните средний винт и убедитесь, что все выровнено. Некоторое выдавливание — это хорошо.

Концевые и нижняя части должны образовывать угол 90 градусов. Повторите то же самое с противоположным наконечником.

Шаг седьмой

Присоедините боковые части. Насухо установите детали на место и при необходимости подрежьте. Они должны плотно прилегать, но концы не должны выходить из-под квадрата. После того, как он получится аккуратным и квадратным, нанесите клей по краям боковой части, обращенной к нижней и концевой части.

Вам нужно использовать ту же технику, которую вы использовали раньше, отмерив 3/8 дюйма от края торцевой детали, чтобы винты проходили как можно ближе к центру боковых деталей.

Теперь просверлите и зенковали несколько отверстий в концевых деталях. Убедившись, что вещи выровнены, ввинтите винты в боковые части.

Шаг восьмой

Закрепите дюбель. Проденьте дюбель через два конца. Вы хотите, чтобы дюбель делал концы под прямым углом к ​​нижней части. Поместите один конец дюбеля заподлицо с наконечником. Убедитесь, что оба конца квадратные, и отметьте дюбель на внешней стороне, где вы будете его разрезать. Примечание: длина дюбеля должна точно соответствовать стороне вашей нижней доски плюс 1 1/2 дюйма.Вставьте отрезанный дюбель в концы. Сдвиньте дюбель в сторону и нанесите немного клея внутрь отверстия, а затем сдвиньте его в другую сторону и сделайте то же самое.

Теперь просверлите и зенковайте по одному отверстию в верхней части наконечника с каждой стороны. Вверните один винт в наконечник и дюбель. Между клеем и винтом он никогда не сдвинется.

Девятая ступень

Осталось только прикрепить нижнюю часть к боковым частям. Количество используемых винтов зависит от длины ящика для инструментов.Та же техника: 3/8 дюйма от края, измеренного вашим квадратом. Просверлите и зенковайте отверстие каждые 6 или 8 дюймов. Я не был точен, потому что для меня это не имеет значения, но не стесняйтесь, если хотите. Следите за соответствующим выдавливанием.

Step Ten

Снимите боковые кромки. В этом нет необходимости, но мне нравится это делать. Острый блочный рубанок может срезать маленький угол, что неэстетично и легко повреждается.

Шаг одиннадцать

Используя наждачную бумагу с зернистостью 120, отшлифуйте вручную внешние поверхности.Если вы действительно приверженец, вы можете использовать шпатлевку для дерева или деревянные заглушки, чтобы скрыть отверстия для винтов, но для меня это ящик для инструментов «задняя часть грузовика», поэтому я ничего не заделывал и не заливал.

Другой вариант — доделать коробку. Поскольку это не где-нибудь под дождем, для меня это не имело значения. Я решил протереть внешнюю поверхность датским маслом, которое проникает в дерево, но, опять же, это необязательно. Если бы я подарил это кому-то, я бы, наверное, как-нибудь запечатал. Используйте лак, если вы хотите показать дерево, или краску вашего любимого цвета, если вы хотите что-то немного красочное.В любом случае, через 30 лет он будет иметь великолепную патину.

самодельных ящиков для инструментов — HomemadeTools.net



440184393443817435964350643166428834219141318403563889341033



Новейшие сообщения на форуме

  1. Катастрофа, связанная с рекордом скорости воды — видео от Gadgeteer 28.05.2021 20:32:27
  2. Продление срока службы латунной / стальной щетки от Floradawg на 2021-05-28 20:27:08
  3. Карусельный укладчик плитки — GIF от Altair on 2021-05-28 20:27:01
  4. Комбайн токарно-фрезерный станок от Floradawg на 2021-05-28 20:15:41
  5. Пикап, буксирующий 53-футовый прицеп — фото Toolmaker51, 2021-05-28 20:05:45
  6. Режущие масла, объясненные Floradawg 28.05.2021 19:54:58
  7. Патронный перфоратор — видео Пола Альсиаторе, 28.05.2021, 19:31:53,
  8. Робот-скафандр NASA Android — фото и видео Альтаира, 2021-05-28 19:13:01
  9. Взрывная гидроформовка сферических резервуаров — видео от kickinback 28.05.2021 18:14:39
  10. Метрическая vs.другие системы измерения — график Toolmaker51 от 2021-05-28 17:23:27

* { размер шрифта: 0.9em; } .network-links ul { дисплей: встроенный блок; маржа: 0 0 0 0,5em; отступ: 0; } .network-links li.active { цвет: # 333; } .network-links li { дисплей: встроенный блок; } .network-links li: after { содержание: ‘•’; цвет: # 000; дисплей: встроенный блок; отступ: 0 1px 0 7px; выравнивание текста: центр; } .сетевые ссылки li: last-child: after { дисплей: нет; } .network-links li: first-child: after { дисплей: нет; } .network-links li: first-child { размер шрифта: 1.4em; } .network-links a { цвет: # 000; } @media screen и (max-width: 60em) { .network-links { выравнивание текста: центр; } .network-links> span { дисплей: нет; } } @media screen и (max-width: 24em) { .network-links { дисплей: нет; } } ]]>

Как сделать большой мобильный ящик для инструментов

Этот новый проект ящика для инструментов был вдохновлен моей доской для инструментов , как ни странно.Планируя новый верстак, я задумался о том, что должно быть под этим новым верстаком. А потом я посмотрел на свою доску инструментов:

Все инструменты аккуратно разложены и находятся в пределах легкой досягаемости, это почти идеальное решение для мастерской.
Но у него есть две вещи, противоречащие этому:
— Это расстояние от того места, где я буду использовать инструменты, на верстаке.
— На инструментах собирается пыль.

Я решил, что смогу решить обе эти проблемы, сделав неглубокие ящики под рабочим столом.Вместо того, чтобы ходить взад и вперед к доске для инструментов, чтобы использовать инструмент, я могу просто открыть ящик, использовать его и положить обратно. А находясь внутри ящиков, они не покрываются пылью.

Я основал свой дизайн на очень популярных металлических ящиках для инструментов в стиле прокатных механиков, которые продаются повсюду. Я предоставил планы, и вы можете получить их здесь:

Планы работы с этой статьей и видео по сборке, которое охватывает строительство от первого разреза до последнего мазка кистью, чтобы закончить его:

Кабинет

Шкаф для этого ящика для инструментов изготовлен из цельного листа фанеры 3/4 ″.Я начал с того, что разбил его на более простые в обращении части с помощью циркулярной пилы:

Затем аккуратно разрежьте детали на настольной пиле.

Вот две боковые панели, и они должны быть обрезаны с двух сторон: для задней и нижней панелей шкафа. Я считаю полезным пометить зубцы на деталях перед резкой, так как они должны быть ориентированы противоположно:

То, что остается после прорезания пазов, должно быть такого же размера, как и разделительная панель:

Положите разделительную панель прямо сверху, чтобы сравнить и при необходимости отрегулировать.

Боковые стороны и разделительная панель также нуждаются в коротком дадо для средних носилок. Я сделал простое руководство для моего обрезного фрезера, чтобы точно его отрезать:

Дадо по обе стороны от перегородки:

Не похоже, но вот все детали вырезаны и готовы к сборке. Шкаф несложный:

Я использую планки, чтобы прикрепить боковые стороны и перегородку к верху. Это квадрат 1 ″, приклеенные шурупами 1-1 / 2 ″ по дереву:

Важно установить планки с правой стороны боковых панелей — это внутри, где находится шпунт.Разделитель имеет планки с обеих сторон.

Направляющие для ящика

На самом деле, лучше сделать это перед установкой планок, чтобы разметить места для направляющих ящиков (или направляющих, если используются металлические направляющие):

Я использовал сюжетную палку и рамный квадрат для разметки и нарисовал линии бегунов на всех трех панелях.

Полозья крепятся заподлицо с передним краем и на этой линии разметки клеем и гвоздями 1/2 дюйма:

Линии представляют верхний край нижнего бегунка для каждого слайда.

Затем я мог установить верхнюю направляющую с помощью распорной втулки и отметить расположение отверстий:

Разметка отверстий оказалась ненужной, потому что я сделал направляющую для сверления из куска клена и использовал ее вместо этого:

Направляющая удерживала сверло под углом 90 градусов к панели, а также действовала как ограничитель глубины, чтобы не просверлить слишком далеко.

Вот слайды на месте для проверки посадки:

Они должны свободно скользить в этот момент с небольшим люфтом.

Я снял видео, показывающее, как изготавливаются и устанавливаются эти слайды ящиков, и рекомендую посмотреть его, если вы собираетесь использовать эти слайды:

Пара слоев полиуретана на водной основе на направляющих и промежуток между ними действительно помогают им работать плавно:

И пока он сохнет, я окантовал верхнюю панель шкафа кромкой:

Это необязательно, особенно если вы собираетесь покрасить шкаф в однотонный цвет.

Установить направляющие легко — просто установите на место и ввинтите крепежный винт # 10 x 3/4 ″:

Вы затягиваете винт, затем выкручиваете его на два оборота.Головка должна находиться ниже поверхности, поэтому проверьте это и при необходимости сделайте прорези глубже.

Разделитель немного отличается, поскольку салазки совпадают с обеих сторон, а также отверстие для крепежного винта. Для этого я использовал винты длиной 1-1 / 2 дюйма, которые проходят прямо через панель, и надел гайку на конце:

Я использовал суперклей, чтобы зафиксировать гайку на месте и не дать ей открутиться.

Шкаф в сборе

Разделительную панель необходимо аккуратно разместить перед ее прикреплением к верхней панели.Здесь я сделал пару отметок, которые совпадают с передним краем и центром панели:

Это приближает его, но затем вам нужно точно повернуть его, чтобы расстояние с обеих сторон разделительной панели было как можно равным. Очень важно, чтобы ящики находили время, чтобы эти панели были параллельны и точно расположены друг от друга. В идеале вы хотите, чтобы все ящики были одинаковой ширины, чтобы сэкономить время при вырезании частей — частей много!

Затем закрепите его на месте шурупами для дерева 1-1 / 2 ″ через планки к нижней стороне верхней панели.

Отличный способ уравнять зазоры — аккуратно отрезать две палки одинаковой длины и использовать их как распорки:

Следующая нижняя панель, и перед тем, как вкрутить ее, я проверил длину. Моя была немного короче, поэтому я добавил полосу кромочной ленты на одном конце. Эта панель крепится винтами 2 ″ под таким углом:

Будьте осторожны, не сделайте угол слишком острым, иначе винт выйдет через стенку корпуса. Возможно, будет полезно провести линию на переднем крае боковой панели, чтобы направлять сверло при сверлении пилотного отверстия.

Задние носилки, закрепленные 2-мя винтами, вкрученными в планки:

Затем приклеили средние подрамники и прикрутили заднюю панель, и вот как это выглядит в собранном виде:

У шахты, в конечном счете, не будет роликов, но я их пока надеваю, чтобы облегчить передвижение, когда она заряжена.

Конструкция ящика

Все детали ящиков изготовлены из фанеры 1/2 ″. Я начал с того, что вырезал все стороны ящика, потому что они должны быть обработаны шпунтом, и я хочу сделать их все одновременно:

Я всегда делаю пробный вырез из обрезков фанеры, чтобы правильно настроить пилу, прежде чем разрезать детали:

Затем я прогнал все части.Паз спереди, сзади и снизу одинаковый:

Вместо того, чтобы идти по чертежам или измерять с помощью ленты, я предпочитаю поместить две боковые панели внутрь шкафа и подкрасться к подгонке передней панели:

Ширина этой передней панели будет точной шириной остальных частей. Вы должны сделать его не туго натянутым — чтобы ящик мог свободно скользить, должен быть некоторый люфт.

Видео о сборке в верхней части этой страницы содержит более подробную информацию о сборке ящиков.

А вот ящик полностью собран и установлен. Я закрепил полозья по бокам так же, как и с панелями шкафа:

Этот был немного тесноват, поэтому я немного отпилил направляющие ящика, чтобы улучшить посадку:

Плюс изготовления деревянных горок в том, что их очень легко регулировать. Просто нужно помнить о штифтах, вбитых, чтобы удерживать полозья, но они, как правило, вбиваются ниже поверхности. Впрочем, шлифование тоже работает.

Я сделал ящик из симпатичного на вид куска фанеры из кленового шпона:

Трудно разглядеть на фото, но это фигурное зерно. Я потратил время на кромочную ленту и предварительную отделку каждой заготовки для двух банков, прежде чем вырезать отдельные фасады.

Для ручек использовала вишня:

В куске, который я использовал, было много заболони, и я смог скрыть большую часть этого, вырезая тяги. Они прикрепляются к верхней части фанерных фасадов с помощью клея и штифтов размером 1-1 / 4 дюйма.

Я перевернул шкаф на спину и использовал распорки и термоклей для установки фасадов ящиков:

Клей-расплав недостаточно прочен для постоянного соединения, поэтому я вкрутил винты изнутри. Я использовал 1-дюймовые винты и отогнул кончики, чтобы они не торчали спереди:

Полностью собран и готов к загрузке:

А пока я припаркую его под доской для инструментов. Когда я начну работать над новым верстаком, я сниму колеса и построю вокруг него верстак.

Для этого проекта доступны

планов, чтобы начать строительство собственного уже сегодня:

Как сделать деревянный ящик для инструментов своими руками

Время от времени мой сын просит меня дать ему простой проект для работы. Мы оба согласились сделать деревянный ящик для инструментов своими руками, чтобы он мог хранить и систематизировать свои будущие инструменты. В настоящее время у него не так много инструментов, но по мере взросления он сможет помогать в более сложных проектах.

Я вырезал кусочки из своей кучи древесных отходов, попросил его собрать их и покрасить.Пока они молоды и хотят учиться, это наш шанс научить их этим навыкам. Этот проект не займет много времени, так что позже они захотят построить еще больше. Это беспроигрышный вариант!

Вас также могут заинтересовать настенный деревянный лабиринт с мячом и сенсорный стол с водными пандусами.



$ 6,00

Этот загружаемый PDF-файл включает схемы разрезов, список расходных материалов и трехмерные иллюстрации с подробными инструкциями по созданию проекта. Размеры указаны в британской, а не в метрической системе.НЕ включает файлы SketchUp / CAD.

Планы размещены на веб-странице бесплатно, но если вы хотите поддержать веб-сайт, вы можете заплатить небольшую плату, чтобы купить PDF-файлы для печати.

Спасибо за вашу поддержку!

Деревянный ящик для инструментов


Перечень материалов

  • Фанера 18 ″ x26 ″ — 1/2 ″ (x1)
  • 1 1/4 ″ дюбель
  • Гвозди для отделки

Примечание. указан как номинальный размер.См. Размеры пиломатериалов, чтобы узнать фактические и номинальные размеры.

Раскрытие информации: Некоторые ссылки на этой странице, а также ссылки в разделах «инструменты для этого проекта» и «список материалов» являются партнерскими ссылками.


Размеры


Шаг 1 — Вырежьте все детали для ящика для инструментов

Сначала возьмите фанеру 1/2 ″ и с помощью настольной пилы вырежьте все детали, как показано на рисунке. У вас будет одно дно, две стороны и два конца.

Шаг 2 — Прибейте боковую часть к нижней части

Теперь возьмите одну боковую часть и прибейте ее к нижней части с помощью чистовых гвоздей.

Шаг 3 — Прибейте другую боковую деталь

Затем возьмите другую сторону коробки и снова прибейте ее к нижней части.

Шаг 4 — Прикрепите концевые детали к ящику для инструментов DIY

После того, как обе стороны будут прикреплены, прибейте оба конца к коробке.

Шаг 5 — Прикрепите дюбель и покрасьте

И, наконец, возьмите деревянный дюбель размером 1 1/4 дюйма, вставьте его между двумя концевыми частями и прибейте его гвоздями. Используйте по два гвоздя с каждой стороны, чтобы деревянный дюбель не перекрутился.Теперь его можно раскрасить. Вот и все, с этим набором инструментов для рукоделия готово.

Самодельный деревянный ящик для инструментов для катания | Home Guides

Нет ничего лучше, чем иметь правильный инструмент для работы, и когда у вас есть инструменты, безопасное удобное хранилище становится приоритетом. Складной ящик для инструментов — это удобный способ хранить ваши инструменты и сэкономить много поездок в гараж или подвал во время следующего ремонта. Найдите время на этапе разработки проекта, чтобы выбрать тип и размер инструментов, которые вам нужно хранить, и тип проекта, с которым вы чаще всего сталкиваетесь, чтобы получить коробку, которая будет служить вашим потребностям на долгие годы.

Размер и дизайн коробки

Разложите свои инструменты и определите, сколько места вам потребуется для различных видов инструментов. Планируйте большое открытое пространство для ручных электроинструментов и неглубокие ящики для небольших ручных инструментов. Типичная конструкция тележки на колесиках имеет подъемный верх и выдвижные ящики вниз спереди. У некоторых также есть двери внизу для большего хранения. Планируйте коробку, чтобы она была либо достаточно легкой, чтобы ее можно было легко перемещать, либо секционной, чтобы можно было перемещать по одной части за раз. Держите ящик для инструментов достаточно маленьким, чтобы его можно было использовать в любой части дома.

Материалы

Фанера — один из лучших материалов для изготовления коробов. Он легкий, прочный, с ним легко работать. Для корпуса коробки хорошо подойдет фанера толщиной 1/2 дюйма. Он достаточно толстый, чтобы его можно было сколоть без внутреннего обрамления. Используйте столярный клей и гвозди для всех стыков, чтобы сделать их прочными. Используйте самые лучшие из доступных петель, ручек и защелок для беспроблемного использования. Добавьте готовые направляющие для ящиков, чтобы ваши ящики работали бесперебойно. Выровняйте свое хранилище ковриками из поролона, чтобы инструменты не скользили.Добавьте большие ручки сбоку от коробки для облегчения транспортировки.

Отделка

Окрашивайте коробку в желаемый цвет. Используйте полуглянцевую латексную краску или прозрачную финишную краску и морилку все в одном для легкого финишного покрытия, которое наносится на один продукт. Используйте кисть самого лучшего качества и хорошо отшлифуйте ящик для инструментов, используя наждачную бумагу с зернистостью не менее 150 для краски и 220 для морилки. Использование осциллирующего инструмента с шлифовальными принадлежностями обеспечивает плавный, почти легкий процесс шлифования.Нанесите два слоя финишной краски на все открытые поверхности. Обеспечьте рекомендуемое время высыхания этикетки между слоями. Заклейте края ящиков и дверок, чтобы на них не осталось отделки.

Ролики

Выбор правильных роликов имеет решающее значение. Маленькие жесткие ролики хорошо подходят для бетонных полов. Чем меньше колесики, тем устойчивее будет ящик и тем больше силы потребуется, чтобы начать его движение. Используйте большие колесики с мягкой опорой для ящиков с инструментами, которые будут перемещаться из одного места в другое.Для безопасности прикрутите ролики к нижней части ящика для инструментов. Для наилучшего движения используйте четыре ролика, все четыре угла должны быть полностью повернуты. Установите два стопорных ролика для дополнительной устойчивости. У них есть аппаратный тормоз, который удерживает их от скатывания, удерживая коробку на месте.

Ссылки

  • «Ящики для инструментов и верстаки Дэнни Пру»; Дэнни Пру; 2004
  • «Создание идеального ящика для инструментов»; Джим Стек; 2002

Биография писателя

Марк Моррис начал профессионально писать в 1995 году.Он опубликовал роман и спектакли на студии SEEDS. Моррис специализируется на многих темах и имеет 15-летний профессиональный столярный опыт. Он учитель озвучивания, актерского мастерства и кино. Он также преподает сценическое искусство и читает лекции по драматургу в Христианском университете Оклахомы.

12 правил для ящиков с инструментами

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Коробка, полная традиций.Этот ящик для инструментов, созданный на основе проверенных временем примеров, вмещает все необходимые вам ручные инструменты, защищает их от пыли и удерживает все на расстоянии одним движением руки.

Не изобретайте велосипед при хранении инструментов. Хороший сундук по-прежнему лучший.

Когда я говорю людям, что 15 лет работал с традиционным ящиком для инструментов, они смотрят на меня так, как будто я тот, кто еще не открыл для себя радостей домашнего водопровода.

Они говорят: «Вы не пробовали навесной шкаф? Или встроенное хранилище под вашим верстаком? Почему бы не ряд открытых полок рядом с вашей скамейкой? »

По правде говоря, я испробовал все эти методы, но все же вернулся к своему ящику с инструментами.Он вмещает любой ручной инструмент, который только может понадобиться мастеру по дереву. Он защищает инструменты от пыли (которая содержит соль и способствует образованию ржавчины). И я могу добраться до любого инструмента в сундуке одним движением руки.

Другими словами, он аккуратный, надежный и эффективный. Чего еще можно хотеть?

Возражения, которые большинство плотников имеет против ящиков для инструментов, исходят от людей, которые никогда не работали с сундуком или которые работали с современным сундуком.

Видите ли, большинство новых сундуков, которые я встречал, неправильные.Обычно они слишком малы, чтобы быть полезными. Большинство этих мини-сундуков были построены в классах деревообработки, и их нужно было легко транспортировать домой — отсюда их приземистый рост.

И внутренности этих современных сундуков плохо разделены. Либо плотник встроил каждый инструмент по французски в негибкое пространство, либо у него почти нет возможности разделить сундук, поэтому инструменты складываются внизу.

За последние пару лет я изучил много древних сундуков.И то, что я обнаружил, было удивительно. Старые сундуки очень похожи по размеру и внутреннему разделению. Еще одна удивительная вещь — это то, насколько просты большинство старых сундуков — внутри и снаружи.

Большинство сундуков для инструментов, которые мы видим в книгах, — это причудливые, на которые некая предприимчивая душа потратила месяцы, добавляя шпон и инкрустацию в интерьер. Такие сундуки редко встречаются в дикой природе. В старых сундуках обычно есть три отсека внизу для рубанков и пил и три выдвижных подноса вверху для оставшихся инструментов.Без инкрустации. Без полос.

Изучая эти старые сундуки, я начал разрабатывать 12 правил, описывающих их размер и конструкцию. Хотя не все старые сундуки соответствуют всем этим правилам, лучшие сундуки подчиняются большинству из них.

Правило № 1: Пока ваш инструмент плюс немного

Размеры ящиков для инструментов для деревообработки довольно стандартные — от 35 ″ до 43 ″. Этот диапазон позволяет разместить в сундуке полноразмерные ручные пилы с лезвием 26 дюймов и еще 5 дюймов деревянной сумкой.Пилы могут иметь еще более длинное полотно, до 30 дюймов. Кроме того, вам нужно приложить руку, чтобы схватить сумку самой длинной пилы. Помимо длинных пил, в сундук нужно держать рубанок для фуганка. В то время как металлические самолеты имеют максимальную длину около 24 дюймов, самолеты с деревянным корпусом могут достигать 30 дюймов в длину.

Правило № 2: Достаточно высокий, чтобы сделать штатив для человека

Долгое время. Мой 24-дюймовый фуганок — самый большой самолет, который у меня есть. Поэтому я позаботился о том, чтобы он поместился в нижней части моей груди и мог быть легко удален.

Короткие сундуки для инструментов сложны в использовании. Они от 14 до 16 дюймов в высоту, и когда вы кладете их на пол, больно наклоняться, чтобы взять инструмент. Таким образом, вы кладете их на верстак или настольную пилу. Теперь ящик для инструментов занимает ценное место.

Традиционные ящики для инструментов обычно имеют высоту от 22 до 27 дюймов. Эти высоты идеальны для человеческого облика. Ободок ящика для инструментов находится ниже точки поворота вашей талии. Итак, вы наклоняетесь и кладете левую руку на край груди, чтобы стабилизировать себя, когда вы используете свою доминирующую руку, чтобы перемещать подносы.Ваша левая рука становится третьей ногой человеческого штатива.

Правило № 3: Глубина, соответствующая вашей досягаемости

Положите правую руку внутрь. Зафиксируйте тело у края груди левой рукой. Найдите нужный инструмент доминирующей рукой. Нет необходимости в глубоких сгибаниях в коленях.

Глубина груди обычно примерно равна ее высоте. Это имеет смысл по многим причинам. Во-первых, это выглядит красиво. Квадратный профиль — приятная форма.Но это также имеет практический смысл. Неглубокий ящик для инструментов не будет таким устойчивым, особенно с открытой крышкой. Использовать более глубокую грудь было бы неудобно. Представьте себе сундук глубиной 36 дюймов. У ваших рук будет чертовски много времени, чтобы таскать инструменты в спину.

Правило № 4: Уменьшите вес; Увеличить столярные изделия

Один из руководящих принципов конструкции сундука — сделать сундук одновременно легким, чтобы облегчить движение, и сильным, потому что сундук может выдержать удары во время путешествия.

Легкая древесина обычно не такая прочная, как тяжелая. Итак, вот что вы делаете: используйте легкую древесину, например сосну. Но соедините углы с помощью бомбоустойчивого соединения: сквозных ласточкиных хвостов. Используйте эту легкую древесину с «ласточкиным хвостом» для всех компонентов сундука, кроме тех частей, которые выдерживают трение. Мягкая и легкая древесина легко изнашивается, если постоянно трется о другие детали.

Правило № 5: Делайте толстую оболочку

Легкий, но прочный.Если вы используете сосну в качестве панциря (а вам следует это сделать), вам следует немного увеличить толщину. Мне нравится 7⁄8 ″ — некоторые люди идут на полный дюйм.

Давайте поговорим о четырех стенках сундука. Вот тут и начинается выбор материала и строительство. В старых книгах по деревообработке указан материал для скорлупы: максимально чистая сосна, без сучков и заболони.

У большинства ящиков для инструментов есть сосновые раковины толщиной от 7⁄8 ″ до 1 ″. Ранняя мебель, скорее всего, имела более толстые структурные компоненты, поэтому корпус толщиной 3⁄4 дюйма был бы необычным.

Так почему бы не сделать оболочку из материала толщиной 1-1⁄2 дюйма? Вы могли бы, но стыковка этих углов была бы серьезной проблемой, потому что ваш материал такой толстый — вам, вероятно, придется использовать шипованую пилу, чтобы обрезать ласточкин хвост. И я не думаю, что очень толстый материал добавит значимой прочности. Сундуки, сделанные из 7⁄8-дюймового материала, прекрасно выдерживают пару сотен лет.

Правило № 6: нужно прибивать дно. Но почему?

Исправляем. Закрепив дно гвоздями вместо более красивого соединения, вы облегчите ремонт груди в будущем.Нижние доски могут гнить.

Итак, после всего этого разговора о «ласточкин хвост» может показаться странным, что я рекомендую протыкать язычком и протыкать нижние доски сундука и прибивать их гвоздями. Почему бы не вставить твердое дно, которое зафиксировано в канавке?

Одно сплошное дно будет сильно перемещаться по сравнению с пятью или шестью отдельными нижними панелями, которые будут разделять сезонное расширение и сжатие. Поэтому, если вы используете сплошное дно, вы должны оставить значительный зазор, чтобы панель могла набухать и сжиматься в канавке в оболочке, что не идеально.Вы хотите, чтобы все было максимально плотно.

Есть и другие веские причины использовать отдельные доски с гвоздями. Если нижняя часть повреждена, заменить одну треснувшую доску проще, чем заменять всю панель, независимо от того, как нижняя часть прикреплена. А заменить одну прибитую доску проще, чем заменить доску, закрепленную в пазу.

Правило № 7: Юбки, пылезащитные уплотнения и митеры

Без под углом. Прикрепите юбку и пылезащитный уплотнитель к корпусу, чтобы они прилипли.Буквально.

Юбка и пыльник сундука почти так же подвержены повреждениям, как и дно сундука. Они являются первой линией защиты, когда сундук опускают на грузовик или таранят машины.

Юбка и пылезащитный уплотнитель (юбка около верхнего края гильзы) должны быть пуленепробиваемыми. Простые митры не годятся.

Соедините углы юбки и пылезащитный уплотнитель «ласточкин хвост». Да уж больно подогнать все под оболочку. А вот юбка в стиле «ласточкин хвост» и тюлень прослужат вечно.Их углы никогда не откроются. Таким образом, внешний вид вашего сундука через 100 лет будет таким же крепким, как и в день, когда вы его построили.

Правило № 8: не взрывайте крышку

Крышку сделать можно несколькими способами. Некоторые отлично работают. Некоторые временные.

Лучшее решение — сборка крышки в виде рамно-панельной сборки. Это ограничивает почти все движение дерева панелью, которая безвредно плавает в середине рельсов и стоек.

Правило №9: Разделите нижний слой

Лучшая крышка. Крышка из рамы и панели с приподнятой панелью настолько прочна, насколько это возможно, не добавляя большого веса.

Американские сундуки с инструментами обычно имеют две вещи на нижнем уровне ящика с инструментами: рубанки и пилы. Некоторые английские сундуки помещали пилы в кассу, прикрепленную к нижней стороне крышки сундука, некоторые — нет. Некоторые американские сундуки иногда кладут на крышку одну или две пилы, но в основном пилы помещались в стойку рядом с передней частью сундука.

Задняя часть сундука — хорошее место для лепки плоскостей и плоскостей фальца. Поставьте их на носки так, чтобы клинья были обращены внутрь груди. Перегородка под клиньями будет удерживать плоскости в вертикальном положении. Хорошо то, что большинство формовочных плоскостей имеют одинаковую длину и ширину. Идеально хранить самолеты в вертикальном положении на груди. Это позволяет увидеть их профили и размеры.

Эта часть сундука будет занимать лишь небольшую часть нижней части — примерно 3-1⁄2 дюйма пространства плюс толщина стены.Так что осталось много места.

Правило № 10: Лотки

Самый простой и лучший способ разделить верхнюю часть — это сделать лотки, которые скользят вперед и назад. Типично два-три лотка. Сундуки с лотками, которые скользят влево и вправо, встречаются, хотя и встречаются редко. Почему? Вероятно, потому, что из-за этого трудно получить длинные инструменты, указанные ниже.

Подносы скользят вперед и назад на полозьях, которые прибиты и приклеены к бокам сундука. Эти бегуны похожи на мелкие ступеньки вверх по стенке сундука, так что каждый лоток можно вытащить из сундука, если вам понадобится его починить.

Правило № 11: Приклеивание материала к крышке и стенкам

Классическая нижняя компоновка. У большинства сундуков есть три отделения внизу. Один для пил, один для формовочных плоскостей и один для верстачных и столярных плоскостей.

Не забывайте, что передняя стенка и крышка — хорошие места для хранения плоских вещей. На крышку некоторые кладут обрамляющий квадрат или несколько квадратов. Я тоже видел, как на крышке висело несколько ручных пил и лопастей. На переднюю стенку ящика для инструментов можно повесить пробные угольники и столярные пилы — это традиционный подход.Я просто ставлю пилы «ласточкин хвост» и туши к стене.

Три противня. Здесь вы можете увидеть три моих выдвижных подноса, расположенных так, чтобы я мог видеть в них все. Я нахожусь всего в одном движении руки от доступа к любой из трех корзин в нижней части сундука.

Правило № 12: Покрасьте снаружи

Понятно. Окрашенная отделка — очевидный выбор для ящика для инструментов. Краска защищает сундук от суровых унижений мастерской.

Это самая легкая часть.Ящик для инструментов должен быть окрашен снаружи. Современный выбор — использовать молочную краску, которая долговечна и выглядит лучше с возрастом. У нас нет доступных красок на основе свинца, которые были предпочтительными в доиндустриальном мире.

На внутренней стороне сундука рекомендую пропустить финиш. Если вам нужно закончить внутреннюю часть, используйте шеллак, который быстро застынет и не оставит неприятного маслянистого запаха, как льняное масло.

«Ценнее, чем партия золота»

Без надлежащего ящика с инструментами роман Даниэля Дефо «Жизнь и удивительные приключения Робинзона Крузо» был бы намного короче.

После того, как Крузо потерпел кораблекрушение у берегов Америки в романе 1719 года, он вернулся на затонувшее судно, чтобы разграбить его в поисках припасов. Еда, конечно, была важна для Крузо. Второе место в списке: инструменты.

«И только после долгих поисков я обнаружил сундук плотника, который действительно был для меня очень полезным призом и гораздо более ценным, чем груз золота был бы в то время. Я спустил его на свой плот целиком, не теряя времени на то, чтобы в него заглянуть, потому что в целом знал, что в нем содержится.”

С инструментами в сундуке Крузо может построить для себя целую жизнь, включая дом и множество изысков. Конечно, сначала он должен научиться работать по дереву. И сначала он должен научиться точить.

Во время своего второго путешествия обратно на корабль: «… Я нашел две или три сумки, полные гвоздей и шипов, большой винтовой домкрат, дюжину или два топора и, прежде всего, ту самую полезную вещь, которая называется точильный камень».

Первый проект Крузо? Он научился обрабатывать необработанный материал на досках, чтобы построить стол и стул.Его собственные слова должны воодушевить начинающих плотников, обучающихся этому ремеслу.

«И здесь я должен заметить, что, поскольку разум является сущностью и источником математики, так что, констатируя и сравнивая все с помощью разума и делая наиболее рациональные суждения о вещах, каждый человек может со временем стать хозяином всякое механическое искусство. Я никогда в жизни не брал в руки инструмент; и все же со временем, трудом, применением и изобретением, я наконец обнаружил, что мне ничего не нужно, но я мог бы это сделать, особенно если бы у меня были инструменты.”

Не будь современной неудачей

Многие современные попытки улучшить наши мастерские не увенчались успехом. Мы пытались перепроектировать наши верстаки, чтобы они стали портативными, и они стали слишком легкими и тонкими. Мы переделали верстак в пластиковые козлы неправильной высоты и непрочны. Мы изобрели железные быстросъемные тиски, которые не удерживают почти ничего, связанного с деревообработкой.

То же самое мы проделали и с ящиками для инструментов.

Наши предки-деревообработчики, возможно, были необразованными и неграмотными, но они определенно не были глупы.Им приходилось зарабатывать на жизнь своими ящиками с инструментами, поэтому конструкция и функции хранилища для инструментов были хорошо продуманы.

Я также обнаружил, что в традиционном ящике с инструментами можно преподать и другие уроки — если вы обратите внимание — включая тот факт, что в нем есть ровно необходимое количество инструментов для создания любого предмета мебели — и не больше инструментов, чем вам действительно нужно.

ВИДЕО : Посмотрите, как легко добраться до всех ваших инструментов одним движением руки.
СТАТЬЯ : Ознакомиться с правилами для верстаков.


Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
