Вытяжка в ванную комнату и туалет монтаж и установка: Установка вентилятора в ванной.Монтаж и подключение.Особенности

Updated on Leave a Comment on Вытяжка в ванную комнату и туалет монтаж и установка: Установка вентилятора в ванной.Монтаж и подключение.Особенности

Вытяжка в ванную комнату и туалет монтаж и установка: Установка вентилятора в ванной.Монтаж и подключение.Особенности

Содержание

Установка вентилятора в ванной.Монтаж и подключение.Особенности

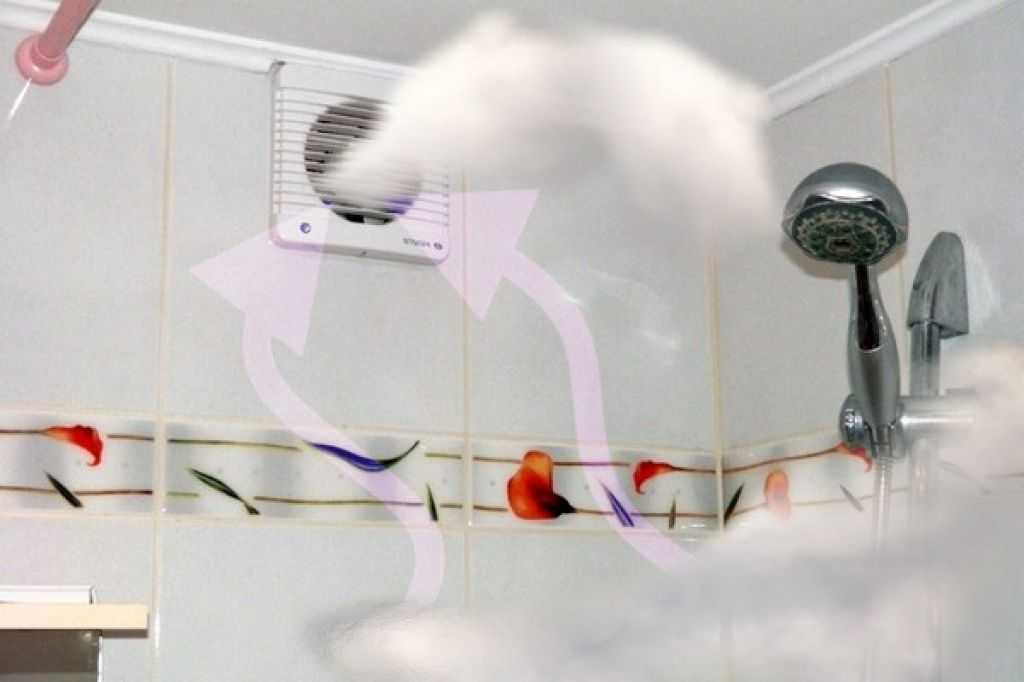

Установка вентилятора в ванной необходима, если естественная система вентиляции не справляется со своей задачей. Признаком нерабочей вентиляции является постоянная сырость, конденсат и запотевшие зеркала в ванной. Если ванная совмещена с санузлом, то возможно появление неприятного запаха и различных микробов в виде грибка и плесени, которые оказывают отрицательное действие на здоровье и жизнь человека. Плесень и грибок снижают срок службы стиральных машин, душевых кабин, разрушают межплиточные швы на стенах.

Если в вашей ванной имеются такие проблемы, то необходимо проверить работоспособность вентиляционных каналов. Это делается довольно просто: к решетке вытяжки нужно поднести горящую спичку. Если огонь будет тянуться по направлению к решетке или затухнет, то каналы вентиляции вполне работоспособны и нормально справляются с вентиляцией помещения ванной комнаты. При этом нет смысла устанавливать и подключать дополнительную вентиляцию.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Сегодня на рынке электротехнических устройств представлено много разных видов вентиляторов, имеющих отличия по принципу работы, устройству и функциональности. Для бытовых условий в ванной комнате обычно устанавливают осевой вентилятор.

Выбрав подходящий вентилятор, можно приступать к его установке. Все рекомендации и советы по установке подойдут для ванной, туалета, а также для кухни.

Требования к монтажу
Установка вентилятора в ванной должна выполняться с соблюдением некоторых условий, чтобы вентилятор качественно выполнял свои задачи:
  • Необходимо наличие нормально действующего канала вентиляции. При засоренном канале, вытяжка не даст необходимого эффекта, поэтому в данном случае без чистки канала не обойтись.
  • При вытягивании влажного воздуха из ванной, он должен замещаться новой порцией. Поэтому, необходимо наличие под входной дверью в ванную комнату небольшой щели, для обеспечения нормальной вентиляции воздуха.
  • Вентиляция ванной будет работать качественно, если сделан правильный выбор вентилятора с учетом качества, функциональности, шумовых параметров и производительности.
Подготовка к монтажу

Установка вентилятора в помещении ванной комнаты не вызывает больших трудностей. Лучше выбрать влагозащищенное исполнение вентилятора, со встроенным датчиком влажности, который будет контролировать параметр влажности воздуха. Такая вытяжка автоматически запустится, когда влажность превысит установленную границу.

При самостоятельном монтаже вентилятора потребуется выполнение следующих работ:
  • Проложить кабель.
  • Подготовить место для монтажа, расширить канал вентиляции, если его размеры не соответствуют приобретенному оборудованию.
  • Подключить вентилятор к электрической сети.
  • Установить вентилятор в сборе в канал вентиляции.
  • Заделка монтажной пеной пустот.
  • Шпаклевка.

С этой работой можно справиться собственными силами.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Если расстояние между входом и выходом воздуха будет слишком мало, то эффективность вентиляции значительно снижается. Лучше, если в нижней части двери ванной будет установлена решетка.

Подготовка места для монтажа

Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту. Такие отверстия существуют практически во всех квартирах для функционирования естественной вентиляции. Канал вентиляции стандартного типа может обеспечить прохождение воздуха, нагнетаемого вентилятором, имеющего мощность не более 100 кубометров в час.

Установка вентилятора выполняется в отверстие канала вентиляции. Поэтому вытяжку необходимо выбирать с учетом размера канала для нормальной установки оборудования. Диаметр этого отверстия выполняется стандартной величины: от 100 до 150 мм.

Если вы неправильно выбрали диаметр вентилятора, а возможности обменять его на другой уже нет, то это можно исправить, увеличив отверстие перфоратором. В обратном случае, если отверстие слишком большое для данного размера вентилятора, то можно выбрать вставку из пластиковой трубы и вставить ее в вентиляционное отверстие. Вокруг вставленной трубы необходимо заделать пустоты монтажной пеной, дождаться ее засыхания, срезать лишнюю пену ножом, и зашпаклевать оставшиеся неровности.

Если объем помещения ванной комнаты большой, что часто бывает в просторных квартирах, то целесообразно приобрести более мощный вентилятор. В таком случае для монтажа такого устройства наверняка придется пользоваться перфоратором и пробивать в стене еще один канал вентиляции. Такую работу лучше доверить профессиональным работникам.

Варианты схем подключения

Прежде всего, кабель питания должен быть подведен к месту где подразумевается установка вентилятора. Это выполняется обычно во время ремонтных работ, кабель прокладывается в стену. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Затем кабель подключают к розетке, а в розетку вставляют вилку питания вентилятора.

Удобство вентилятора в применении зависит от его функциональных и технических возможностей, и от способа его включения. Подбирая схему подключения, необходимо тщательно продумать, как будет работать вся система. Переделка неправильно выбранной схемы доставит немало хлопот и неприятностей.

Включение вентиляции с помощью шнура

Существует много способов подключения вентиляторов к питанию. Некоторые исполнения снабжены выключателем, расположенным на корпусе. Обычно выключение и включение вентиляции выполняется шнуром, за который нужно дергать.

Такое управление не всегда доставляет удобство, так как вентиляторы могут находиться высоко под потолком или в труднодоступных местах над унитазом или ванной. Если ремонт помещения не завершен, то можно найти удобное место для расположения шнура, и проложить кабель в нужное место.

Включение вместе с лампочкой

Наиболее дешевая установка вентилятора является подключение его параллельно с лампой освещения. При этом вентилятор будет работать одновременно с лампой. При выключении света вентиляция будет отключаться.

Преимуществом такой схемы является низкая стоимость и простое подключение. К недостатку можно отнести работу вентилятора даже тогда, когда для этого нет надобности. И наоборот, недостаточное проветривание, когда в этом есть необходимость. Поэтому при такой схеме приходится включать свет в ванной, чтобы дополнительно проветрить ее. Такой порядок работы уменьшает срок службы электрического двигателя вентилятора, так как включение и выключение происходит гораздо чаще, что отрицательно влияет на механическую и электрическую часть мотора.

Работа от отдельного выключателя

Чтобы вытяжка работала только в необходимые моменты, существует схема подключения через отдельный выключатель, который располагают на вентиляционной решетке или на стене. Это более дорогостоящий вариант схемы, так как потребуется более длинный кабель, и некоторое усложнение схемы.

При этом подключение не будет совмещаться с освещением. Необходимо собрать схему, аналогичную схеме освещения, с тем отличием, что вместо лампы будет подключен вентилятор.

Вентилятор лучше подключать отдельным кабелем через двухклавишный выключатель. Двигатель вентилятора будет работать только при необходимости, независимо от работы освещения. Недостатком такой схемы является то, что можно забыть о включенной вытяжке, и она будет работать без необходимости, расходуя электроэнергию.

Автоматическая система

Современные устройства часто стали оснащаться датчиками влажности и таймерами. По сложности эта схема аналогична схеме работы с выключателем. Электродвигатель подключают с помощью трех проводов: два из них – это питание, а третий идет на сигнальную лампу. Работа заключается во включении вентилятора совместно с освещением, и выключении через определенное время после выключения освещения. Этого времени достаточно для нормальной вентиляции помещения.

В торговой сети также представлены вентиляторы с обратной работой. Электродвигатель не будет работать, пока включен свет, и запускается после отключения света на то время, которое настроено на таймере.

Порядок подключения и установка вентилятора:

  • Снять переднюю решетку. При этом станут доступны клеммы для подключения.
  • Подключить провода к вентилятору с помощью клеммной колодки. При этом необходимо соблюдать маркировку проводов по цвету. Синий провод – ноль, фаза обычно бывает красного, белого или черного цвета.
  • Вставить вентилятор в отверстие вентиляции.
  • Закрепить корпус вентилятора в вентиляционном отверстии в стене с помощью дюбелей, находящихся в комплекте, либо с помощью клея или строительного герметика.
  • Установить на вентилятор перед крышкой москитную сетку, чтобы насекомые не проникали в ванную.
Похожие темы:
  • Вентилятор в ванную комнату. Виды и особенности. Как выбрать
  • Подключение кондиционера. Особенности и требования
  • Фильтры для очистки воздуха. Виды и применение. Устройство и работа
  • Проводка в ванной. Правила и порядок монтажа. Материалы
  • Электрические вентиляторы. Типы и работа. Как выбрать. Применение

Установка вентилятора для вытяжки в ванной комнате и туалете

Вентилятор для вытяжки ванной комнаты является её важной составляющей, так как он позволяет обеспечивать нормальный микроклимат в данном помещении, а также снижать безусловный уровень влажности. Кроме естественной вентиляции в этой комнате необходимо устанавливать принудительную систему, которая будет препятствовать образованию плесени, болезнетворных бактерий, порчи электрических приборов из-за высокой влажности, а также устранять посторонние запахи. В настоящее время существует большое количество систем вентиляции для ванных комнат, которые можно установить своими руками.

Содержание

  • 1 Для чего нужна система вентиляции в ванной

  • 2 Критерии выбора

    • 2. 1 Требования, которые предъявляются к принудительным вентиляторам

  • 3 Классификация вытяжных систем

    • 3.1 Многие современные вентиляторы оснащаются дополнительными функциями

  • 4 Как правильно рассчитать мощность вытяжки для ванной комнаты

    • 4.1 Установка принудительной системы вентиляции

    • 4.2 Поэтапная установка

    • 4.3 Схема режимов работы вентилятора

    • 4.4 Как подключить обычный вентилятор со шнурком

    • 4.5 Проверка работы

  • 5 Видео: как установить вентилятор для ванной комнаты в частном доме

Для чего нужна система вентиляции в ванной

Ванная комната больше других помещений подвержена естественной конденсации и практически всегда имеет высокий уровень влажности при отсутствии нормальной вентиляционной системы. В результате в этом помещении начинают появляться неприятные затхлые запахи и вода от конденсата на стенах, способствующего быстрому развитию грибков и плесени.

Правильная система вентиляции поможет сохранить кафель и другие облицовочные материалы, деревянную мебель, электроприборы, а также создать максимально комфортные условия для пребывания в ванной комнате людей.

В настоящее время существует два вида вентиляции: естественная (природная) и принудительная (искусственная). Если отсутствует возможность создать нормальную естественную вентиляцию (нет окон или они не открываются), тогда используется принудительная вентиляционная система, которая предусматривает установку определённых видов вентиляторов, предназначенных для данных бытовых помещений.

Принудительный вентилятор в ванной комнате

По своей конструкции вентиляция бывает:

  • Бесканальной. В этом случае вентиляция производится в ванной комнате через отверстия в стене общих вентканалов многоэтажных домов.

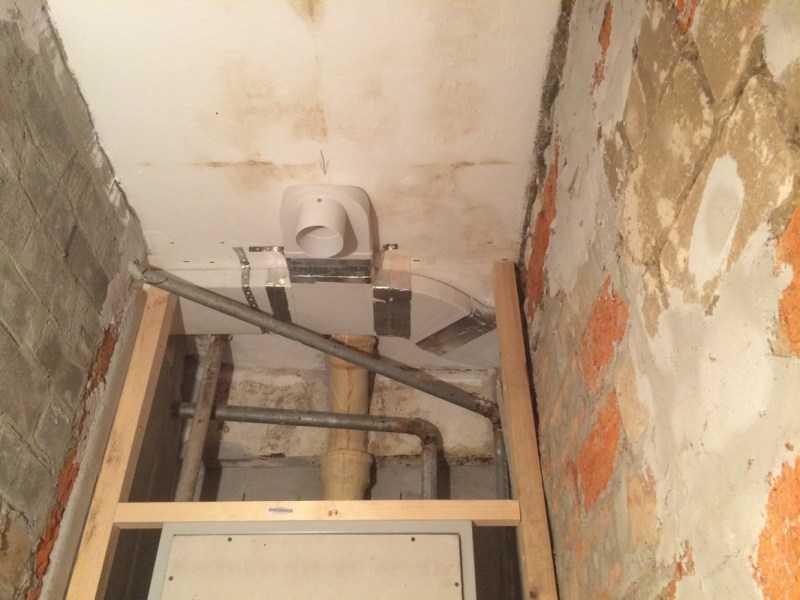

  • Канальной. Применяется для подвода системы вентиляции к местам, которые требуют наиболее интенсивной и частой очистки воздуха.

Также в некоторых случаях владельцы квартир и частных домов предпочитают устанавливать отключающуюся принудительную систему, даже если в ванной комнате присутствует естественный тип вентиляции. Таким образом, можно быть точно уверенным в том, что в этом помещении всегда будет царить нормальный микроклимат.

Связано это с тем, что во многих старых домах, которые были построены более 20 лет назад, общие вентиляционные системы уже не способны справляться с постоянно нарастающими нагрузками, поэтому приходится выбирать более современные методы борьбы с высокой влажностью.

Критерии выбора

Наиболее эффективный способ сделать правильную вентиляцию — это приобрести и установить электрический вентилятор принудительного типа. Обычно для таких целей приобретают настенные осевые вентиляторы различной мощности.

Настенный осевой вентилятор для принудительной подачи воздуха

Выбирая такое устройство необходимо обратить внимание на:

  • Систему безопасности. Вентилятор является бытовым электроприбором, а ванная комната — закрытым помещением с высокой степенью влажности, поэтому устройство должно иметь максимальную степень защиты корпуса от попадания воды и пара.
  • Шумоизоляцию. Уровень шума прибора должен быть минимальным, чтобы не раздражать людей, живущих в квартире. При необходимости можно установить специальный шумоглушитель и дополнить его шумоизоляционными материалами, которые укладываются внутрь вентилятора.
  • Мощность вентиляционного устройства должна соответствовать габаритам ванной комнаты и количеству жильцов. При недостаточной мощности смысл данной системы просто потеряется, так как она не сможет в полной мере выполнять свои функции.

Требования, которые предъявляются к принудительным вентиляторам

  • Уровень шума в небольшом помещении должен быть не более 35 – 40 дБ.
  • Система вентиляции должна создавать регулярную смену воздуха не менее 5–8 раз в один час и соответствовать нормативам СНиП.
  • Устройство вытяжки должно иметь обратный клапан, если вывод воздуха будет производиться только через один ветканал.
  • Корпус должен быть влагозащитным классом не меньше IP34.
  • Двигатель мощностью в 36 В позволит устройству работать достаточно бесшумно.

Классификация вытяжных систем

Вентиляторы по своим конструктивным особенностям могут быть:

Многие современные вентиляторы оснащаются дополнительными функциями

  • Электрические вентиляторы со встроенным датчиком движения могут распознавать тело человека в радиусе своей «видимости» и включать двигатель. Такая система позволяет существенно экономить электричество.
  • Вентилятор с таймером способен распознавать движущегося человека и включать мотор для начала работы. Если движение прекращается в радиусе его действия, устройство отключается.
  • Вентилятор с контроллером температуры (влажности) в зависимости от своих конструктивных особенностей убирает горячий воздух из помещения ванной или наоборот, нагревает его. Для монтажа такого устройства предусмотрена специальная схема, позволяющая настраивать оптимальную температуру воздуха в помещении. В случае превышения установленной нормы мотор устройства начинает работать, создавая необходимый воздухообмен в ванной и предотвращая перегрев людей.
  • Устройство с обратным клапаном необходимо для недопущения обратного притока воздуха, а также посторонних запахов извне, когда оно не работает.
  • Вентилятор с жалюзи также предназначен для предотвращения притока воздуха с улицы в период отключения устройства. Только в этом случае жалюзи открывается и закрывается вручную.

Как правильно рассчитать мощность вытяжки для ванной комнаты

Прежде чем приобретать вентилятор следует рассчитать оптимальную степень мощности системы.

Для этого мы используем формулу 6V или 8V, где V — объем помещения, а цифры — это коэффициенты, которые показывают количество человек, пользующихся ванной. Если ней пользуется регулярно более 3 человек, то нам потребуется коэффициент 8.

Если вентилятор подключить к выключателю света, то работать он начнёт только тогда, когда человек будет заходить в ванную комнату. Таким образом, будет экономиться электроэнергия, а система выполнять свои функции, когда они действительно необходимы. Но не все люди хотят принимать ванную или душ под шум гудящего двигателя вентилятора. В этом случае можно сделать для него автономный выключатель, который будет работать, когда помещение будет пустым.

Производительность (мощность) вентилятора также можно вычислить по другой формуле:

  • Определяем площадь ванной.
  • Умножаем эту цифру на 5.
  • Прибавляем к результату ещё 20%.
  • Получается рекомендуемая мощность вентилятора.

Установка принудительной системы вентиляции

Для начала рассмотрим некоторые правила монтажа вентилятора.

  • Вентилятор монтируется как можно ближе к потолку и как можно дальше от открывающегося окна или двери, иначе будет осуществляться только частичная вентиляция, которая не способна затрагивать другие места ванной комнаты.
  • Должен находиться как можно дальше от любых источников воды во избежание короткого замыкания.
  • Провода, которые идут к вентилятору, необходимо утопить в штробах или скрыть под потолком (натяжным или навесным).
  • Если в ванной комнате отсутствует вентиляционная труба, то можно установить трубу ПВХ для канализации диаметром 10 см.

Поэтапная установка

  1. Мы рассмотрим, как правильно подключается и монтируется вентилятор на примере устройства ERA 4S ET, которое оснащено защитной сеточкой от насекомых и электронным таймером. Эта модель имеет шарикоподшипниковый двигатель с максимальной защитой от перегрева.

    Схема габаритов вентилятора

  2. Так как по архитекторскому типовому проекту в стене ванной комнаты каждого многоэтажного дома предусмотрена вентиляционная отдушина, то делать её самостоятельно не придётся. Может быть, только увеличить в диаметре при необходимости. Нам понадобится отверстие диаметром 10 см.

    Отверстие для установки вентилятора

  3. Прокладываем кабель типа ВВГ 3х1,5 в специальной гофрированной трубе, который идёт от выключателя. Для этого надо было перед началом ремонта и укладки кафеля сделать штробу от выключателя к отверстию и проложить кабель ВВГ для будущего вентилятора. Концы заизолировать для дальнейшей работы с ним.

    Отверстие с кабелем для подключения вентилятора

  4. В это отверстие мы будем монтировать наш вентилятор.

    Задняя часть вентилятора, которую мы будем вставлять в отверстие в стене

  5. Крепить вентилятор к стене можно саморезами, которые приложены в комплектации устройства вместе с дюбелями.

    Комплект для крепления вентилятора

  6. Но лучше всего использовать силиконовый герметик типа «Гермент», если вы не хотите сверлить лишние отверстия в новом кафеле, так как он может сильно повредиться и тогда придётся менять плитку.

    Герметик для крепления вентилятора к стене

  7. Вначале мы откручиваем шуруп сбоку корпуса и отщёлкиваем лицевую часть устройства.

    Откручиваем переднюю панель вентилятора

  8. Лишнюю часть гофры мы срезаем, а провода подвигаем немного в сторону, чтобы он не мешал циркуляции воздуха.

    Срезаем лишнюю гофру с провода

  9. Мы прикладываем вентилятор к отдушине и заводим провод. Если специальное отверстие не подходит для провода, то можно высверлить его в самом корпусе вентилятора.

    Проложенный по стене кабель для вентилятора

  10. Наносим плотным слоем герметик по всему краю периметра отверстия для вентилятора, прижимаем и хорошо фиксируем его. Проверяем правильность расположения и оставляем застывать герметик примерно на 2–3 часа. Можно закрепить дополнительно малярным скотчем, а затем его снять.
  11. Для подключения питания вентилятора мы заранее проложили провод с тремя жилами, который протянули от выключателя к месту установки. На вентилятор подаётся фаза с выключателя, зануление и земля.
  12. Ниже представлена схема подключения устройства к двухклавишному выключателю для того, чтобы можно было одной клавишей включать свет, а второй — вентилятор.
  13. Вариант второй схемы позволит вам подключить устройство к одноклавишному выключателю. Одновременное включение света и вентилятора.

    Подключение вентилятора к электропроводам

  14. Для того чтобы подсоединить к проводам электрику вентилятора «как положено» необходимо ввести кабель с 4 жилами (фазой, заземлением, нулём и управляемой фазой). Так как мы имеем пластиковый корпус устройства, то заземлять его не нужно. Поэтому третий провод мы используем для подсоединения системы управления таймером
  15. Ниже представлена схема подключения устройства с таймером к двухкнопочному выключателю.

    Схема подключения двухклавишного выкючателя

  16. Для работы вентилятора нам необходимо иметь сеть в 220 В на клеммах L и N, а таймером будет управлять фаза, которая подаётся от выключателя на третью клемму «Т».
  17. После того как мы подключили все провода необходимо защёлкнуть назад лицевую крышку и прикрутить шуруп.
  18. При установке электропроводки мы будем использовать распределительные щитки в минимальном плане, а расключения делать просто в подрозетниках.

    Подключение вентилятора с таймером

  19. В результате у нас получается, что со щитка в подрозетник идёт провод ВВГ 3х1,5.
  20. Белую жилу мы подключаем на общий вывод выключателя (схематично указано красного цвета). Синюю жилу соединяем с занулением в подрозетнике (для включения вентилятора и света), а жёлто-зелёную соединяем с защитным проводником света. Для удобного и прочного соединения всех жил провода мы использовали специальные клеммы.

    Клеммы для подключения вентилятора

  21. Подключаем отходящий кабель таким образом: белую жилу подводим к общему выводу выключателя; синюю — ноль мы соединяем с нулём провода; жёлто-зелёную — к одному из выходов выключателя
  22. В результате мы одной клавишей сможем включать освещение, а второй управлять работой таймера.
  23. В вентиляторе выведенный провод мы подключаем так: белую жилу к клемме «L»; синюю жилу к клемме «N» и жёлто-зелёную к клемме «Т».
  24. Если необходимо, вентилятор с временным таймером мы можем подключить и к одноклавишному выключателю по разработанной схеме, представленной ниже.

    Схема подключения вентилятора

  25. После подключения мы проверяем работу устройства. Когда вентилятор работает, горит синяя лампочка индикатора «Сеть».

Схема режимов работы вентилятора

  1. Наш вентилятор может работать в двух режимах, которые переключаются перестановкой джампера (специальной перемычки) на микросхеме платы.

    Плата на вентиляторе, сменяющаяся

  2. Мы собрали для примера схему подсоединения вентилятора к одноклавишному выключателю.
  3. Если устройство будет работать в режиме вентиляции «Ванная», то перемычка должна быть установлена таким образом (рис. 1).

    Установка вентилятора в режиме ванная

  4. Так вентилятор сможет работать немного другим способом. Этот режим предназначен для того, чтобы шум устройства и сквозняки, которые появляются во время его интенсивной работы, не мешали людям, купающимся в ванной комнате.

    Система подключения вентилятора

  5. Система работы: когда включается кнопка выключателя, двигатель не работает. Если кнопка стоит в режиме включения более 1,30 минуты, то при её выключении двигатель устройства включится на определённое время, которое будет установлено специальной системой регулятора (от 15 до 45 минут). Но если кнопка будет включена меньшее время, то двигатель не запустится.

Как подключить обычный вентилятор со шнурком

Подключение вентилятора со шнурком производится намного проще, так как здесь не потребуется специальных знаний схем электричества.

  1. Мы устанавливаем вентилятор в отдушину под потолком, как и в первом случае, но только не подводим никаких проводов к нему, так как работать он будет от электросети в 220 В посредством обычного провода со штекером.
  2. «Садим» вентилятор на герметик, чтобы он плотно зафиксировался. Включаем провод в розетку, и всё. Теперь, когда нам понадобится включить вентилятор, мы просто потянем за шнурок, и двигатель запустится. После того как помещение полностью проветрится, нам надо будет также потянуть за шнурок и выключить вентилятор.

Недостатком такой системы является не только ручное включение устройства, но и необходимость близкого расположения электрической розетки, так как иначе придётся пользоваться удлинителем для того, чтобы можно было подключить вентилятор, который находится на противоположной от розетки стене.

Проверка работы

Для того чтобы проверить правильность выбора и подключения вентиляционной системы мы можем провести простой тест: берём лист бумаги и прикладываем его к решётке вытяжной системы. Если в помещении воздух хорошо циркулирует и выводится через специальные вентканалы, то листок прочно «прилипнет» к решётке.

Видео: как установить вентилятор для ванной комнаты в частном доме

Таким образом, используя современные системы принудительной вентиляции, мы можем быстро и эффективно решить проблему повышенной влажности в ванной комнате. Выбрав вытяжные системы, которые снабжены таймером или датчиком движения, можно не переживать об экономии электроэнергии, так как устройство будет работать только тогда, когда это необходимо. А установить своими руками вентилятор без привлечения специалистов не представляет труда.
