На полках магазина можно увидеть выключатели с подсветкой. Но не каждый захочет производить замену обычного установленного выключателя. А искать его в темноте тоже не хочется.
Выключатели, имеющие подсветку, подключаются тем же образом, что обычные. Любой человек, желающий прекратить ночные поиски выключателя, сможет доработать его даже не зная элементарных вещей по электрике. Прочтите статью и вы поймете, что все просто. Выключатель можно дополнить светодиодом по самым простым схемам. Отличие схем не только в комплектации, но и характеристике. К примеру, схема выключателя на светодиоде может не заработать по той причине, что установлена светодиодная лампа в светильники. Энергосберегающие лампы могут мерцать, тускло светиться при темном свете. Давайте рассмотрим недостатки и достоинства каждой схемы.
Схема подсветки выключателя на светодиоде и сопротивлении
Как правило, для подсветки выключателя достаточно установить светодиод по схеме, приведенной ниже.
Если выключатель «Выключен», ток движется через R1( любого типа, от 100 до 150 кОм), затем через светодиод VD2 (светится). VD2 защищен от пробоя напряжением диодом VD1. Для хорошего свечения подойдет R1, ток которого 3 мА. Если свет светодиода слишком слабый, нужно уменьшить сопротивление. VD1, VD2 –любой тип и цвет свечения. Чтоб самостоятельно рассчитать параметры применяемого резистора, следует вспомнить закон силы тока. Подсветка на светодиоде используется в случае, если установлен светильник с лампой накаливания. В случае если стоит энергосберегающая лампа, можно заметить мерцание, мигание в темноте. Если светильник использует светодиоды для освещения помещения, то такая схема работать не будет из-за того, что сопротивление в светильнике слишком велико. И создать его в выключателе очень трудно. Схема простенькая, но у нее есть недостаток – потребление 1 кВт*ч в месяц. Вот схема.
Концы, смотрящие вниз, подключаются к клеммам. Эта схема на скрутках и подойдет она тем, кто не имеет паяльник.
Но лучше пропаять места скруток и заизолировать их и резистор.
Схема подсветки выключателя на светодиоде и конденсаторе
Чтоб увеличит КПД свечения, в схему можно включить конденсатор, а ток резистора R1 сократить до 100 Ом.
Отличие этой схемы от предыдущей в том, что конденсатор служит заменой резистору R1. R1 (100 – 500 Ом; 0,25 Вт) в свою очередь выступает в роли ограничителя тока заряда.
Из недостатков — большие габариты, из плюсов — малые энергозатраты, 0,05 Вт*ч в месяц.
Схема подсветки выключателя на неоновой лампочкеТакая схема лишена тех недостатков, которые присутствуют в вышеописанных схемах. Большим плюсом является то, что она подходит для светильников как на энергосберегающих и светодиодных лампах, так и лампах накаливания.
При разомкнутом выключателе ток движется через газоразрядную лампу HG1, которая светится и сопротивление R1 (любая мощность, но не менее 0,25 Вт; 0,5-1 Мом).
Газоразрядные неоновые лампы представлены широким ассортиментом, выбрать можно любую.
На фото показаны лампа и резистор, имеющий номинал 200 кОм. Она была изъята из выключателя удлинителя компьютера «Пилот». Она встраивается в любой выключатель без дополнительной доработки. Такие лампы можно найти в электрочайниках, прибор с индикацией.
Такие лампы повсюду. Вы удивились? Все светильники дневного света используют стартер, это и есть неоновая лампа, встроенная в цилиндричный корпус. Какое количество стартеров в светильнике, такое и количество ламп. Чтоб извлечь ее оттуда, поверните цилиндр против часовой стрелки. Так же в корпусе имеется конденсатор, подавляющий помехи. При изготовлении подсветки он не нужен.
Если стартер был изъят из поломанного светильника, проверьте работоспособность лампы. Неонку лучше брать от стартеров нового типа, так как в старых стекло темнеет, что приводит к тусклому свечению.
Рекомендации по монтажу подсветки в настенный выключатель
Внимание! Прежде чем работать с выключателем, отключите питание электроэнергии.
Если у вас возникла проблема с габаритами резистора, то есть он оказался большим и не помещается, замените его несколькими параллельно включенными малых размеров.
Когда резисторы соединены параллельно, мощность, которая рассеивается на одном резисторе, будет равна мощности, которая поделена на их количество. Их величина станет меньше и будет равняться величине, которая поделена на количество. К примеру, нам требуется резистор на 1 Вт, 100 кОм.
Переведем килоОмы в Омы, получим 1 кОм равен 1000 Ом. Следовательно, этот резистор можно заменить двумя, включенными в цепь последовательно, мощность каждого 0,5 Вт и номинал 50 кОм.
Если соединение параллельное, расчет проводится этим же способом. Отличие в том, что номинальное напряжение резистора равно значению, которое умножено на их количество. Например, чтоб заменить резистор на 100 кОм тремя меньшими, сопротивление каждого должно составлять 300 кОм. Во время монтажа конденсатор либо резистор следует подключать к фазному проводу.
Это все потому, что токи, которые протекают через детали схемы, не выше пары миллиампер. Поэтому, специальных требований к качеству имеющихся контактов не предъявляется. Если коробок, в который будет вмонтирована схема, выполнен из металла, нужно позаботиться об изоляции проводов.
Во время установки выключателя навредить чему-то не получится, потому, как светильник выступает в роли ограничителя тока. Самое худшее, что может произойти, это выход из строя элементов, которые вы будете устанавливать. К примеру, если вы возьмете резистор с номиналом 100 Ом вместо 100 кОм, либо вообще его не установите.
Пошаговая инструкция по установке в выключатель подсветки
Нионки могут, как иметь цоколь, так и быть без него. У вторых выводы напрямую выходят из колбы. Следовательно, вид монтажа отличается.
Установка в выключатель неоновой лампочки с гибкими выводами
Обычно, длинны выводов, которые торчат из лампочки, не хватает для того, чтоб соединить их клеммами к выключателю, поэтому нужно их удлинить куском медного проводка.
Применяемый провод может иметь как одну жилу, так и множество. Лучше всего припаять эти провода к выводам лампочки.
Прежде чем приступить к пайке, нужно зачистить провода и залудить эти места припоем. Потом соединить провода с припуском не менее 5 мм и спаять.
После пайки не забудьте заизолировать место, надев изоляционную трубочку или обкрутив пару витков изоляционной ленты.
Чтоб было удобно производить дальнейший монтаж, на конце проводка, который был припаян, при помощи круглогубцев создается кольцо, за которое будет закреплен вывод выключателя.
Как правило, производители делают выключатели белого цвета. На его фоне отлично видна подсветка и ночью и сверлить дополнительное отверстие под светодиод не потребуется.
Затем, припаиваем резистор к второму выводу лампы. А уже к нему кусочек провода по той же схеме, что и первый. Он нужен нам для подключения второго вывода выключателя.
Со вторым выводом проделываем похожую операцию.
Изолируем место пайки трубочкой или изоляционной лентой, скручиваем колечко и присоединяем к второму выводу выключателя.
Подсветка смонтирована, подключена к электрической проводке. Работа почти завершена, нужно лишь сделать клавишу для включения подсветки.
Установка в выключатель неоновой лампочки с цоколем
Использование патрона для подсветки дело лишнее. Так как срок службы лампочки значительно больше, чем срок действия выключателя. Следовательно, вместо применения патрона просто припаиваем цоколь к проводам.
Для этого снимаем изоляцию с проводов, лудим их паяльником и делаем маленькие петли. После этого припаиваем к выводам на лампе.
От центрального контакта цоколя отходит провод, к нему необходимо припаять резистор на расстоянии 2-3 см от цоколя. Выводы делаются нужной длины, на их конце скручиваются петельки. Такую же операцию проводим со вторым выводом резистора.
Резьбовая часть цоколя, а так же резистор подлежат изолированию.
Это делается при помощи изоляции либо термоусаживающей трубочки.
Либо предлагаю свой способ изоляции.
Многим знакома полихлорвиниловая трубочка. ЕЕ часто применяют при изоляции провода. Для того, чтоб кусочек трубки (кембрик) не слазил, его внутренний диаметр должен быть меньше, чем сам провод. Проблема возникает, в том, что такой кембрик трудно найти.
Существует не хитрый способ. Если подержать кембрик около 15 минут в ацетоне, он размягчится и легко оденется на деталь, которая превышает внутренний диаметр в 1,5 раза. Так мною были заизолированы новогодние лампы на гирлянду.
После того, как ацетон полностью испариться, кембрик примет свой первоначальный вид и плотно закрепится на проводе, цоколе лампы. Снять его не удастся, разве что опять применить ацетон для размачивания. Этот способ – аналог трубки для термоусадки, с тем отличием, что применять нагрев не требуется.
После всех проведенных работ подсветка устанавливается в коробку выключателя и подсоединяется к контактам.
Выключатели электроприборов с подсветкой
Выключатели, имеющие подсветку можно заметить на переносках, обогревательных приборах, электроприборах. Зачастую, такая подсветка состоит из неоновой лампы и резистора. Однажды довелось произвести ремонтные работы удлинителя «Пилот». В нем была треснувшая клавиша, которая выпала и не давала возможность его включить.
После того, как выключатель был разобран, я удивился. Токоограничивающего резистора в нем не было. Неоновые лампы не подключаются в ток 220 В без резистора, который служит ограничителем тока. Такой прибор в первые моменты работы выйдет из строя. На фото можно увидеть клавишу со стороны крепления неоновой лампы и лицевой.
Сопротивление, которое я промерял между выводом лампы и пружиной, равнялось 150 кОм. Этот выключатель имеет интересную конструкцию. Резисторы, а их два, установлены в отверстия в клавишах, прижаты пружиной к выводам лампы, что обеспечивает хороший контакт. Эти пружины прижимают подвижные контакты, находящиеся в выключателе.
Когда выключатель включен, напряжение поступает на неоновую лампу.
Применение схемы подсветки для индикации
Подсветка служит еще для того, чтоб можно было отследить, работоспособен ли выключатель или нет. Если подсветка горит, а свет не включился, выключатель вышел из строя. Если же не работает подсветка, сгорела лампочка индикации.
Вариант схем подойдет для индикации любых приборов, электрических цепей. Допустим, при подключении лампы к предохранителю можно узнать, когда он сгорит. Если электроприбор не имеет индикации, ее можно встроить. Таким образом, легко будет отслеживать, работает ли прибор.
По материалам сайта: ydoma.info
Схема подключения выключателя с подсветкой
После выхода материала по выключателям со светодиодной подсветкой читатели стали много задавать вопросов по данному электротехническому прибору, которые не освещались в статье — начиная с того, какая схема подключения выключателя с подсветкой предпочтительна, заканчивая вопросами о том, какая схема выключателя с подсветкой наиболее предпочтительна и долговечна.
В этой статье будем рассматривать эти и другие вопросы, связанные с темой выключатели с подсветкой планомерно. Приготовимся, что текста будет много, но и ответ будет исчерпывающим.
[contents]
Схемы выключателей с подсветкой и их подключение
Не смотря на то, что в магазинах продается достаточно большое количество выключателей с подсветкой, все они имеют разнообразную схему подключения индикаторов:с использованием резисторов, конденсаторов и диодов. Рассмотрим подробнее данные схемы, прежде чем будет рассматривать как работает схема подключения выключателя с подсветкой.
Схема выключателя со светодиодной подсветкой и одном резисторе
Данная схема самая простая, однако, самая ненадежная и небезопасная для потребителей.
Ввиду того, что при работе данной схемы идет выделение большого тепла, применение таких выключателей с легкостью приведет к возгоранию. Будьте бдительны.
Принцип работы выключателя с такой схемой подсветки
Принцип работы схемы прост и работает на законе Ома.
Когда выключатель разомкнут, то ток протекает по цепи: фаза-резистор-светодиод-лампа-ноль. Нагрузка не превышает рабочий ток светодиода.
Более полный разбор работы данной схемы приведем ниже.
Схема подсветки выключателя на светодиоде и резисторе с диодом
У данной схемы есть существенный недостаток для настоящих времен — она не работоспособна при установке светодиодных ламп в светильниках, которые приводятся в действие выключателем с подсветкой.

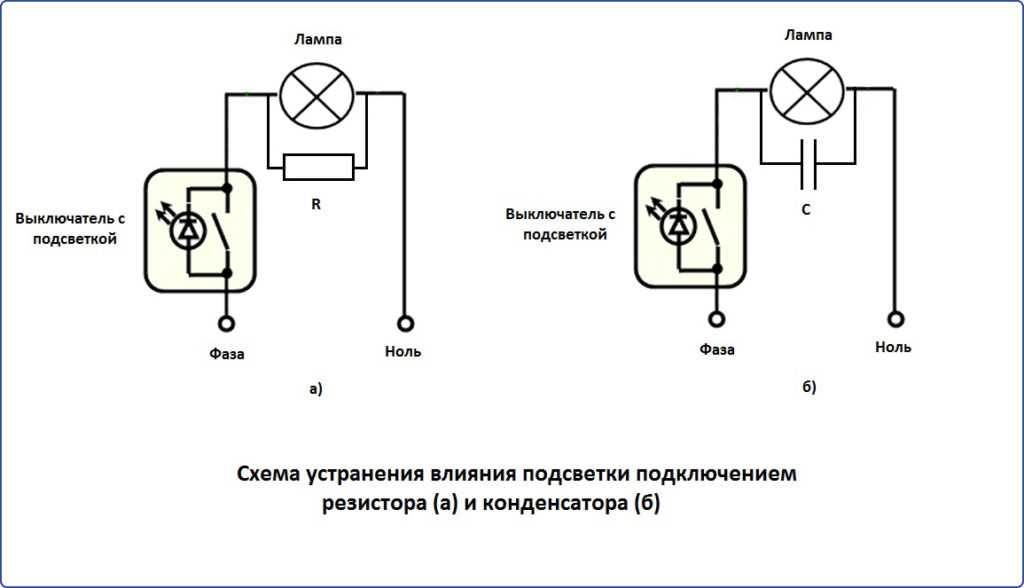

Во время работы таких выключателей вкупе со светильниками не получается создать высокое напряжение, ввиду того, что светодиоды имеют сопротивление, которое на много больше, чем у лам накаливания. К таким выключателям подойдут энергосберегающие лампы, но будет недостаток — мигание после выключения. Избавиться от мигания можно, для этого обратитесь к этой статье.
Также со светодиодными лампами данная подсветка может не работать вовсе. Т.е. опять повторимся, сопротивление led лампы большое, а следовательно ток достаточной силы не создается для свечения индикатора.
К тому же схема потребляет порядка 1 кВт/ч в месяц)
Принцип работы выключателя с такой схемой подсветки
При положении «Выключено» ток проходит через резистор R, далее через светодиод LED, который светится. Диод D выполняет роль защиты светодиода LED от обратного напряжения, а следовательно от пробоя светодиода.
В схеме используется резистор мощностью не более 1 Вт. При этом протекаемый ток порядка 3 мА. Данной величины вполне достаточно для того, чтобы свечение индикаторного светодиода было достаточно сильным в темноте. Если свечения будет недостаточно, то можно уменьшить сопротивление. Диод можно брать любой, светодиод также любой, любого свечения.
Схема подсветки выключателя на светодиоде с емкостью (конденсатором)
У данной схемы увеличен КПД и уменьшает потребляемую энергию, порядка 0,05 кВт/ч. Резистор в данной схеме выполняет роль ограничителя тока конденсатора.
Основные недостатки — аналогичны предыдущей. Кроме этого — достаточно проблематично разместить конденсатор в выключателе.
Принцип работы выключателя с подсветкой на конденсаторе
В данной схеме токоограничивающим элементом выступает конденсатор вместо резистора. Резистор R ограничивает ток заряда конденсатора. В данном случае сопротивление берется номиналом от 100 до 500 Ом и мощность снижается до 0,25 Вт.
Вместо обычного диода D можно использовать светодиод, аналогичный установленному в схеме. В данном случае КПД не изменится и оба светодиода будут светить с одинаковой яркостью.
Схема подсветки выключателя с неоновой лампой (неонкой)
Еще одна схема, которая лишена недостатков, которые мы рассмотрели на предыдущих двух. Однако, я таких давно не встречал… Не знаю почему… Но рассмотреть мы их должны, тем более это необходимо для тех, кто захочет самостоятельно сделать подсветку на выключателе. С данной схемой прекрасно работают все известные источники света — как от ламп накаливания, так и светодиодные источники.
Принцип работы выключателя с подсветкой на неоновой лампе
При разомкнутом выключателе ток идет через резистор R, неоновую лампу Hg и светится.
Резистор можно брать любого типа мощностью не превышающей 0,25 Вт и номиналом от 0,5 до 1,0 МОм.
Схема подключения выключателя с подсветкой
Выше мы рассмотрели варианты производства выключателей с разнообразной подсветкой, их схемы, принципы действия, плюсы и минусы. Теперь нам необходимо перейти к более востребованной теме — схема подключения выключателя с подсветкой.
Схема подключения выключателя с подсветкой на резисторе
Вернемся к более полному описанию принципа подключения выключателя с одним резистором. В то время, когда клеммы выключателя разомкнуты «Q», ток будет протекать по цепи: L – R1 – LED – HL – N.
Ток нагрузки никогда не превысит рабочий ток светодиода ( в зависимости от выбора). Понятно, что такого тока не хватит, чтобы лампа (светильник) заработала.
Основная часть напряжения сети в 220 В падает не на лампе, а на сопротивлении R.
При включении клемм выключателя Q, сопротивление контактов выключателя, расположенных параллельно светодиоду с резистором, станет практически нулевым.
Цепь замыкается. Нагрузка идет по наименьшему пути и соответственно светодиод гаснет.
Посмотрев на схему можно понять, что если лампа перегорит, либо будет выкручена, то будет нарушена целостность цепи. Ноль поступать не будет, соответственно и индикатор светить не будет.
Расчет подсветки выключателя только на резистореРасчет подсветки ведется на основе подбора резистора, ввиду того, что на резисторе оседает до 99 процентов напряжения, следовательно мощность рассеивания достаточно большая.
Возьмем индикаторный светодиод красного цвета. Рабочий ток по datasheet составляет 25 мА. Займемся расчетом.
R = Uсеть / Iled = 220/0,025 = 8800 Ом
P = Uсеть * Iled = 220*0,025 = 5,5 Вт
Более точный расчет Вы сможете провести при помощи нашего калькулятора, в частности — с одним резистором.
При стандартном светодиоде резистор рассеивает мощность более 5 Вт. Размеры такого резистора не большие, что приведет к большому нагреву.
А соответственно, т.к. размещается он в маленьком пространстве, к тому же соприкасается с выключателем — можно предположить, что сильное выделение тепла может привести если не к пожару, то деформации выключателя — это точно. Понятное дело, что такая схема подключения выключателя с подсветкой не нашла практического применения. Об этом я уже писал выше. Теперь вы поняли на примере расчетов — почему.
Схема подключения выключателя с подсветкой на резисторе
Дабы убрать тепловой нагрев и защитить светодиод от пробоя (разрушения), в схему подсветки вводят выпрямительный диод последовательно. Как правило 1N4007.
На элементах схемы подсветки будет не переменное напряжение в 220 В, а постоянное меньше в 0,45 раз. А это примерно 100 В.
Расчет подсветки выключателя на резисторе с диодомПерейдем к расчету элементов схемы. Расчет аналогичен предыдущему с новыми входными данными по напряжению.
R = Uсеть / Iled = 100/0,025 = 4000 Ом
P = Uсеть * Iled = 100*0,025 = 2,5 Вт
Мощность все-равно большая.
Стоит рассматривать светодиоды до 100 мА. Но можно обойтись и данным, т.к. диод будет сглаживать «шероховатости».
Стоит выбирать резистор номиналом от 4 до 12 кОм и экспериментировать по яркости и температуре нагрева.
Схема подключения выключателя с неоновой подсветкой
Этот принцип подключения выключателя с неоновой подсветкой идентичен схеме с одним резистором. Единственное и самое важное отличие — улучшенные эксплуатационные показатели.
Расчет подсветки выключателя на неоновой лампеНеоновая лампа потребляет очень мало тока, не превышающий 0,1-0,2 мА. А это позволит установить резистор меньшей мощности и размера.
P = Uсеть * I = 220*0,0001 = 0,022 Вт
Ближайший по номиналу — 0,125 Вт резистор легко разместить в корпусе выключателя и такой резистор греться не будет. Данный вариант подключения экономичный и безопасный. Но повторюсь, что в последнее время все больше вижу светодиодную подсветку, а не неоновую.
Теперь перейдем к другому интересному вопросу — схема подключения выключателя с подсветкой фирмы legrand.
Цепи освещения с однополюсным выключателем (США/Канада)
Цепи освещения с однополюсным выключателем (США/Канада). Узнайте, как подключить однополюсный выключатель света.
Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube
Помните, что электричество опасно и может привести к летальному исходу. Вы должны иметь квалификацию и компетентность для выполнения электромонтажных работ.
В этой статье основное внимание уделяется использованию цветового кодирования и терминологии для Северной Америки. Если вам нужен другой регион, ознакомьтесь с другими нашими статьями Нажмите здесь .
Что такое однополюсные выключатели?
через GIPHY
Однополюсные выключатели являются наиболее простым типом переключателей. Они имеют две клеммы и заземление. Внутри переключателя находится дорожка, по которой проходит электричество, мы можем
щелкнуть тумблером, чтобы замкнуть или разорвать цепь и контролировать поток электричества.
Переключатель первым в цепи
Первый вариант, который мы рассмотрим, это когда переключатель расположен первым в цепи.
Via Giphy
для этого вам понадобятся следующие детали:
- Box Здесь
- 2-проводная кабель Здесь
- Link Link здесь
- . Ссылка здесь
- Лампа Ссылка здесь
При выключенном питании; прокладываем черный горячий провод к нижней клемме выключателя. Затем мы прокладываем еще один горячий провод к потолочной коробке и к светильнику.
Затем мы подводим наш белый нейтральный провод и подключаем его к гайке внутри распределительной коробки. Затем мы прокладываем еще один белый нейтральный провод от гайки, в потолочную коробку и в светильник.
Чтобы сделать цепь безопасной, мы вводим заземляющий провод и подключаем его к гайке внутри распределительной коробки.
Затем мы прокладываем заземляющий провод от клеммы заземления переключателя и подключаем его к гайке провода. Затем мы можем протянуть еще один заземляющий провод от потолочной коробки и также подключить его к гайке заземляющего провода.
Выключатель в данный момент выключен, поэтому, когда мы запитываем цепь, электричество может достичь выключателя, но не может пройти, потому что выключатель разомкнут. Когда мы переводим переключатель в положение «включено», цепь замыкается, и электричество может течь через свет, питая его, а затем возвращаясь к панели выключателя. Если мы снова щелкнем переключателем
, цепь разорвется и свет погаснет.
Лампа первая в цепи
через GIPHY
Для этого вам понадобятся следующие детали:
- Box Ссылка здесь
- 2-Wire Cable Ссылка здесь
- Проволочные гайки Link Здесь
- Seiling Box здесь 66669
- .
- Лампа Ссылка здесь
- Черная изолента Ссылка здесь
При выключенном питании мы подключаем горячий провод к гайке внутри потолочной коробки. Затем прокладываем нейтральный провод через потолочную коробку в светильник. После этого мы прокладываем черный провод от светильника и пропускаем его через потолочную коробку к распределительной коробке, чтобы затем подключить его к верхней клемме переключателя. Затем мы прокладываем белый провод от нижней клеммы выключателя и подключаем его к гайке горячего провода в потолочной коробке. По нему будет проходить электричество, поэтому мы хотим пометить его черной лентой, чтобы предупредить, что он горячий.
Теперь нам нужно провести заземляющий провод и соединить его с гайкой внутри потолочной коробки. Затем мы подключаем металлическую потолочную коробку к той же гайке заземляющего провода. Наконец, мы подключаем последнюю землю от гайки заземляющего провода через распределительную коробку к клемме заземления переключателя.
Выключатель выключен, поэтому, когда мы запитываем цепь, электричество может пройти к выключателю, но не пройти. Когда мы переключаем переключатель во включенное положение, электричество теперь может проходить через переключатель и питать свет. Если мы щелкнем выключателем, он снова перережет путь электричества, и свет погаснет.
3 проволочный кабель между потолочной коробкой и выключателем
через Giphy
для этого вам понадобятся следующие детали:
- Switch Box Здесь
- 2-wire Link здесь
- 3 35 35 кабель Ссылка здесь
- Гайки для проводов Ссылка здесь
- Потолочная коробка Ссылка здесь
- Лампа Ссылка здесь
провода для подачи электричества к выключателю, а не обматывать белый провод черной лентой.
В этом методе нам нужно использовать еще несколько гаек, и один из нейтральных проводов будет заканчиваться внутри распределительной коробки.
Это работает так же, когда мы запитываем цепь, электричество поступает к выключателю, но не может пройти, потому что цепь разорвана. Когда мы щелкнем выключателем, он замкнет цепь и запитает свет, пока мы снова не щелкнем выключателем.
Основные схемы. Лампа и клетка
Основные схемы. Лампа и ячейка
| page 2 | |||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||
Basic circuits: a lamp and a cell
В нем есть клетка, лампа и выключатель. Для создания цепи эти компоненты соединяются между собой металлическими соединительными проводами.
|
