Выбор сечения кабеля по мощности таблица: расчет и подбор сечения жилы провода

Содержание

Подбор сечения кабеля по мощности нагрузки

Допустимые длительные токи для проводов с резиновой или поливинилхлоридной изоляцией, шнуров с резиновой изоляцией и кабелей с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках приведены в табл. 1.3.4-1.3.11. Они приняты для температур: жил +65, окружающего воздуха +25 и земли + 15°С.

При определении количества проводов, прокладываемых в одной трубе (или жил многожильного проводника), нулевой рабочий проводник четырехпроводной системы трехфазного тока, а также заземляющие и нулевые защитные проводники в расчет не принимаются.

Данные, содержащиеся в табл. 1.3.4 и 1.3.5, следует применять независимо от количества труб и места их прокладки (в воздухе, перекрытиях, фундаментах).

Допустимые длительные токи для проводов и кабелей, проложенных в коробах, а также в лотках пучками, должны приниматься: для проводов — по табл. 1.3.4 и 1. 3.5 как для проводов, проложенных в трубах, для кабелей — по табл. 1.3.6-1.3.8 как для кабелей, проложенных в воздухе. При количестве одновременно нагруженных проводов более четырех, проложенных в трубах, коробах, а также в лотках пучками, токи для проводов должны приниматься по табл. 1.3.4 и 1.3.5 как для проводов, проложенных открыто (в воздухе), с введением снижающих коэффициентов 0,68 для 5 и 6; 0,63 для 7-9 и 0,6 для 10-12 проводников.

Для проводов вторичных цепей снижающие коэффициенты не вводятся.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

	Ток, А, для проводов, проложенных в одной трубе
Сечение токопроводящей жилы, мм²	Ток, А, для проводов, проложенных в одной трубе
Сечение токопроводящей жилы, мм²	открыто	двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Таблица 1.

3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Сечение токопроводящейжилы, мм²	Ток, А, для проводов, проложенных в одной трубе
Сечение токопроводящейжилы, мм²	открыто	двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—

Таблица 1.

3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных

Сечение токопроводящей жилы, мм2	Ток *, А, для проводов и кабелей
		одножильных	двухжильных		трехжильных
		при прокладке
		в воздухе	в воздухе	в земле	в воздухе	в земле
1,5	23	19	33	19	27
2,5	30	27	44	25	38
4	41	38	55	35	49
6	50	50	70	42	60
10	80	70	105	55	90
16	100	90	135	75	115
25	140	115	175	95	150
35	170	140	210	120	180
50	215	175	265	145	225
70	270	215	320	180	275
95	325	260	385	220	330
120	385	300	445	260	385
150	440	350	505	305	435
185	510	405	570	350	500
240	605	—	—	—	—
* Токи относятся к проводам и кабелям как с нулевой жилой, так и без нее.

Таблица 1.3.7. Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Сечение токопроводящей жилы, мм2	Ток, А, для кабелей
		одножильных	двухжильных		трехжильных
		при прокладке
		в воздухе	в воздухе	в земле	в воздухе	в земле
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385
240	465	—	—	—	—

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по табл. 1.3.7, как для трехжильных кабелей, но с коэффициентом 0,92.

Таблица 1.3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами

Сечение токопроводящей жилы, мм2	Ток *, А, для шнуров, проводов и кабелей
Сечение токопроводящей жилы, мм2		одножильных	двухжильных	трехжильных
0,5	—	12	—
0,75	—	16	14
1,0	—	18	16
1,5	—	23	20
2,5	40	33	28
4	50	43	36
6	65	55	45
10	90	75	60
16	120	95	80
25	160	125	105
35	190	150	130
50	235	185	160
70	290	235	200

* Токи относятся к шнурам, проводам и кабелям с нулевой жилой и без нее.

Таблица 1.3.9. Допустимый длительный ток для переносных шланговых с медными жилами с резиновой изоляцией кабелей для торфопредприятий

Сечение токопроводящей жилы, мм²	Ток *, А, для кабелей напряжением, кВ
Сечение токопроводящей жилы, мм²	0,5	3	6
6	44	45	47
10	60	60	65
16	80	80	85
25	100	105	105
35	125	125	130
50	155	155	160
70	190	195	—

* Токи относятся к кабелям с нулевой жилой и без нее.

Таблица 1.3.10. Допустимый длительный ток для шланговых с медными жилами с резиновой изоляцией кабелей для передвижных электроприемников

Сечение токопроводящей жилы, мм²	Ток *, А, для кабелей напряжением, кВ		Сечение токопроводящей жилы, мм²	Ток *, А, для кабелей напряжением, кВ
Сечение токопроводящей жилы, мм²	3	6	Сечение токопроводящей жилы, мм²	3	6
16	85	90	70	215	220
25	115	120	95	260	265
35	140	145	120	305	310
50	175	180	150	345	350

* Токи относятся к кабелям с нулевой жилой и без нее.

Таблица 1.3.11. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией для электрифицированного транспорта 1,3 и 4 кВ

Сечение токопроводящей жилы, мм²	Ток, А	Сечение токопроводящей жилы, мм²	Ток, А	Сечение токопроводящей жилы, мм²	Ток, А
1	20	16	115	120	390
1,5	25	25	150	150	445
2,5	40	35	185	185	505
4	50	50	230	240	590
6	65	70	285	300	670
10	90	95	340	350	745

Таблица 1.

3.12. Снижающий коэффициент для проводов и кабелей, прокладываемых в коробах

Способ прокладки	Количество проложенных проводов и кабелей		Снижающий коэффициент для проводов, питающих группы электроприемников и отдельные приемники с коэффициентом использования более 0,7
Способ прокладки	одножильных	многожильных	отдельные электроприемники с коэффициентом использования до 0,7	группы электроприемников и отдельные приемники с коэффициентом использования более 0,7
Многослойно и пучками . . .	—	До 4	1,0	—
	2	5-6	0,85	—
	3-9	7-9	0,75	—
	10-11	10-11	0,7	—
	12-14	12-14	0,65	—
	15-18	15-18	0,6	—
Однослойно	2-4	2-4	—	0,67
Однослойно	5	5	—	0,6

Сечение кабеля по мощности – таблица соотношений и как ею пользоваться © Геостарт

Рубрика: Ремонт и инженерка

Ремонт и проектирование электросетей, а также электрооборудования неразрывно связаны с необходимостью правильного подбора проводки. Для оптимального выбора силового кабеля понадобиться узнать несколько параметров начиная нагрузкой и заканчивая способом прокладки. Разберём как рассчитать сечение кабеля по мощности, таблица для проведения вычислений будет приведена в статье.

Необходимость расчётов

Современные электрические сети должны отвечать следующим требованиям:

безопасность эксплуатации;
надёжность функционирования;
экономичность потребления.

При недостаточной площади поперечного сечения проводки, нагрузка на неё резко возрастает и в результате приводит к перегреву. В свою очередь это чревато аварийными ситуациями, наносящими вред не только электрооборудованию, но и пользующимся им людям.

Завышенное от номинального поперечного сечения кабеля позволяет безопасно использовать приборы и устройства. Однако такой подход оборачивается неоправданным расходом средств на более дорогие коммуникации. Грамотный расчёт сечения кабеля позволяет соблюсти баланс между безопасностью и ценой энергетических линий.

Приведём небольшой пример. Задача – определить сечение провода для пяти киловатт. Для решения необходимо воспользоваться таблицами ПУЭ. Это регламентирующий справочный документ, полное название– «Правила устройства электроустановок» в нём указаны 4 основных критерия, определяющих сечение проводки:

вид напряжения – одна или три фазы;
материал, из которого изготовлен проводник;
способ укладки проводника;
ток в амперах или мощность в киловаттах.

В этом справочнике имеется необходимая нам таблица сечения кабеля. Однако значение пять киловатт в ней отсутствует. В таких случаях берётся следующая большая величина, в нашем случае, пять с половиной киловатт.

Современная проводка в квартирах изготавливается из меди и прокладывается по воздуху. Исходя из этих параметров для решения поставленной задачи подойдёт проводник сечением два с половиной миллиметра. При этом сеть должна создавать не более двадцати пяти ампер токовой нагрузки.

Выбор сечения проводника по мощности

Выбирая сечение кабеля по мощности необходимо вычислить её суммарную величину. Для этого составляется перечень всех электроприборов на объекте. Как на устройствах, так и в технической документации к ним обозначается потребляемая мощность. Она может быть указывается в ваттах и киловаттах. Сложив показатели всех приборов получаем окончательную сумму.

Если выбирается проводка для отдельной линии, к которой будет подключён один прибор, то информация берётся только о его энергопотреблении. Например, средний утюг потребляет один киловатт. Само сечение можно подобрать используя ПУЭ. Ниже приведены две таблицы для медных и алюминиевых проводников соответственно.

Помимо данных приведённых в таблицах необходимо учитывать тип сети – одна фаза или три. От этого напрямую зависит напряжение одна фаза – это 220 вольт, а три 380 вольт. Мы привели таблицы для медных и алюминиевых проводников. Медь более предпочтительный материал поскольку она:

обладает высокой электропроводностью;
прочная;
стойкая к окислению;
упругая.

Превосходя по многим показателям алюминиевые проводники, медные имеют всего одни недостаток – высокую стоимость. В домах советской постройки, как правило, проложены провода из алюминия. Поэтому при ремонте желательно использовать такие же.

Исключением может служить капитальный ремонт с полной заменой коммуникаций до распределительного щита. В таком случае лучше использовать медные проводники. Прямой контакт между двумя видами проводки недопустим. Это приводит к окислению, нагреву и коротким замыканиям. Для соединения используют специальные проводники из третьего метала.

Выбор сечения проводника по току

Для оптимального подбора проводника одной мощности мало и надо уметь рассчитывать сечение кабеля по току. Его сила зависит от нескольких факторов:

длины;
температуры;
удельного сопротивления;
ширины.

Если проводник нагревается, то сила тока в нем падает. В справочниках все данные указываются исходя из средней комнатной температуры восемнадцать градусов. Чтобы выбрать сечение проводки согласно току, опять обратимся к таблицам из ПУЭ. Ниже приведены таблицы для проводников из разных металлов.

Для того чтобы рассчитать сечение приблизительно, сила тока делится на десять. В случае отсутствия необходимого значения в таблице, берётся ближайшая большая величина. Однако это правило действует только для медных проводников максимальный ток для которых не превышает сорок ампер.

В диапазоне от сорока до восьмидесяти ампер, сила тока делится уже на восемь. Что касается алюминиевых проводников, то деление производится на шесть. Это связано с тем, что для выдерживания одинаковых нагрузок провод из алюминия должен быть толще чем медный.

Выбор сечения проводника по мощности и длине

От длины проводника зависит напряжение, которое поступает в конечную точку. Может сложиться ситуация, когда в точке потребления напряжение окажется недостаточным для работы электроприборов.

В бытовых электро-коммуникациях этими потерями пренебрегают и берут кабель на десять-пятнадцать сантиметров длиннее необходимого. Этот излишек расходуется на выполнение коммутации. При подсоединении к распределительному щиту, запас увеличивают, учитывая необходимость подключения защитных автоматов.

Прокладывая линии большой протяжённости следует брать во внимание неизбежное падение напряжения. У любого есть собственное сопротивление, на которое влияют три основных фактора:

Длина, измеряемая в метрах. При увеличении этого показателя увеличиваются потери.
Поперечное сечение, измеряемое в квадратных миллиметрах. Если этот параметр увеличивается, то снижается падение напряжения.
Сопротивление материала проводника, значение которого берётся из справочных данных. Они показывают эталонное сопротивление провода сечением один миллиметр и длиной один метр.

Произведение сопротивления и силы тока численно отражает падение напряжения. Эта величина не должна превышать пяти процентов. Если она превышает данный показатель, то необходимо брать проводник с большим сечением.

Расчёт сечения по формулам

Алгоритм выбора следующий:

Рассчитывается площадь проводника по длине и максимальной мощности по формуле:

Где:

P – мощность;

U – напряжение;

cosф – коэффициент.

Для бытовых электросетей значение коэффициента равно единице. Для промышленных коммуникаций он рассчитывается как отношение активной мощности к полной.

В таблице ПУЭ находится сечение по току.
Рассчитывается сопротивление проводки:

Где:

ρ – сопротивление;

l – длина;

S – поперечная площадь сечения.

При этом, не стоит забывать, что ток движется в обоих направлениях и по факту сопротивление равно:

Падение напряжения соответствует соотношению:

В процентном отношении падение напряжения выглядит следующим образом:

Если результат превышает пять процентов, то в справочнике ищется ближайшее поперечное сечение с большим значением.

Подобные расчёты редко выполняются родовыми потребителями электроэнергии. Для этого есть профильные специалисты и масса справочного материала. Более того, в интернете размещено множество онлайн-калькуляторов, при помощи которых все вычисления можно произвести за пару кликов.

Сечение и способ укладки

Ещё один фактор который влияет на выбор сечения проводника – способ прокладки линий. Их существует два:

открытый;
закрытый.

При первом способе проводка укладывается в специальный короб или гофрированную трубу и находится на поверхности стены. Второй вариант предполагает замуровывание кабеля внутрь отделки или основного тела стен.

Здесь основное значение играет теплопроводность окружающей среды. В грунте тепло от кабеля отводится лучше, чем на воздухе. Поэтому при закрытом способе берутся провода с меньшим сечением чем при открытом. В таблице ниже указано как влияет способ укладки на сечение проводника.

Сводная таблица

Существуют таблицы, которые позволяют определить необходимо сечение используя сразу несколько параметров – ток, мощность, материал проводника и так далее. Они более удобны в использовании и одна из них размещена ниже. В ней указано сечение провода по току и мощности, а также учитывается способ укладки.

Заключение

Возможно, статья вышла несколько скучноватой и насыщенной техническими терминами. Однако изложенной в ней информацией пренебрегать не стоит. Поскольку от того, насколько правильно была выбрана проводка, зависит надёжность и безопасность функционирования домашней электросети.

автор

Вишневская Алиса

Сечение кабеля по мощности таблица и расчёты

При монтаже электропроводки в квартире или в частном доме очень важно правильно подобрать сечение провода. Если взять слишком толстый кабель, то это «влетит вам в копеечку», так как его цена напрямую зависит от диаметра (сечения) токопроводящих жил. Применение же тонкого кабеля приводит к его перегреву и при несрабатывании защиты возможно оплавление изоляции, короткое замыкание и как следствие — пожар. Наиболее правильным будет выбор сечения провода в зависимости от нагрузки, что отражено в приведенных ниже таблицах.

Необходимость расчётов

Современные электрические сети должны отвечать следующим требованиям:

безопасность эксплуатации;
надёжность функционирования;
экономичность потребления.

Расчёт сечения кабеля по мощности либо другому параметру, в первую очередь, необходим для соблюдения этих требований.
При недостаточной площади поперечного сечения проводки, нагрузка на неё резко возрастает и в результате приводит к перегреву. В свою очередь это чревато аварийными ситуациями, наносящими вред не только электрооборудованию, но и пользующимся им людям.

вид напряжения – одна или три фазы;
материал, из которого изготовлен проводник;
способ укладки проводника;
ток в амперах или мощность в киловаттах.

Кабель, проложенный открытым способом Источник krepezhinfo.ru
В этом справочнике имеется необходимая нам таблица сечения кабеля. Однако значение пять киловатт в ней отсутствует. В таких случаях берётся следующая большая величина, в нашем случае, пять с половиной киловатт.

Как правильно подобрать

При выборе подходящего сечения провода для монтажа линии необходимо придерживаться следующих правил:

чтобы провода не нагревались и служили долго, нагрузка на один квадратный миллиметр сечения должна быть не более 9 ампер;
по мощности рекомендуется не более 2 кВт;
нельзя соединять провода разного сечения;
освещение и розетки лучше монтировать на разные автоматы;
если их соединяют с одним автоматом, то осветительное и розеточное сечения должно быть одинаковым;
для водонагревателей и варочных панелей сечение не менее 6 мм²;
для электрической духовки необходимо сечение не менее 4 мм².

Вам это будет интересно Как натянуть СИП между столбами

К сведению! Кабель сечением более 4 мм² считается повышенной мощности. На каждый электроприбор в щиток устанавливают отдельный автомат и прокладывают автономную линию.

Удлинители для бытовых приборов

На всем протяжении линии исключаются стыки и ответвления, чтобы сохранить ее надежность. Для внутриквартирной разводки используют жесткий провод. Соединения и разветвления производят в зажимных коробках.

Заземляющий контур

Выбор сечения проводника по мощности

Сечение провода и мощность Источник m-strana.ru

Таблица сечения кабеля по мощности и току для алюминиевых проводников Источник m-strana.ru

обладает высокой электропроводностью;
прочная;
стойкая к окислению;
упругая.

Выбор сечения проводника по току

длины;
температуры;
удельного сопротивления;
ширины.

Таблица сечений медного проводника с изоляцией из ПВХ или резины Источник m-strana.ru

Таблица сечений алюминиевого проводника с изоляцией из ПВХ или резины Источник m-strana. ru

Смотрите также: Каталог компаний, что специализируются на электроснабжении частных домов.

Расчёт для многожильного провода

Многожильный провод (многопроволочный) представляет собой свитые вместе одножильные проволоки. Кто хоть немного дружит с математикой, тот прекрасно понимает, что необходимо посчитать количество этих проволочек в многожильном проводе. После этого измеряется сечение одной тонкой проволочки и умножается на их общее количество. Рассмотрим следующие варианты.

Расчёт с помощью штангенциркуля

Измерение проводится штангенциркулем с обычной шкалой (или микрометром). У опытных мастеров этот инструмент всегда находится под рукой, но не все же профессионально занимаются электрикой.

Для этого на примере кабеля ВВГнг разрежьте ножом толстую оболочку и разведите жилы в разные стороны.

Потом выберете одну жилу и зачистите ножом или ножницами. Далее произведите замер этой жилы. Должен получиться размер 1,8 мм. В качестве доказательства правильности измерения обратитесь к расчетам.

Полученная в результате вычисления цифра 2,54 мм² – это фактическое сечение жилы.

Измерение с помощью ручки или карандаша

Если у вас не оказалось под рукой штангенциркуля, то можно воспользоваться подручными методами, используя карандаш и линейку. Сначала возьмите измеряемый провод, зачистите его и намотайте на карандаш или ручку так, чтобы витки ложились вплотную друг другу. Чем больше витков, тем лучше. Теперь подсчитаем количество намотанных витков и измерим их общую длину.

К примеру, получилось 10 витков с общей длиной намотки 18 мм. Нетрудно подсчитать диаметр одного витка, для этого общую длину делим на количество витков.

В результате всех производимых расчётов по формуле получите искомый диаметр жилы. В этом случае он составляет 1,8 мм. Так как диаметр одной жилы известен, то нетрудно посчитать сечение всего провода ВВГнг по известной уже формуле. Можно заметить, что результаты получились равными.

Использование таблиц

Как можно узнать и измерить сечение кабеля, если под рукой не оказалось ни штангенциркуля, ни линейки, ни микрометра. Вместо того чтобы ломать себе голову над сложными математическими формулами, достаточно вспомнить, что есть уже готовые таблицы значений для измерения сечения кабеля. Существуют, конечно, очень сложные таблицы с множеством параметров, но, в принципе, для начала достаточно воспользоваться самой простой из двух колонок. В первой колонке вписывается диаметр проводника, а во второй колонке приводятся готовые значения сечения провода.

Таблица сечения проводя для закрытой проводки

Существует и другой «приблизительный» метод, который не требует измерения толщины отдельных проводков. Можно просто измерить сечение (диаметр) всего толстого свитка. Таким методом обычно пользуются опытные электрики. Они могут узнать сечение кабеля как «на глаз», так и с помощью инструментов.

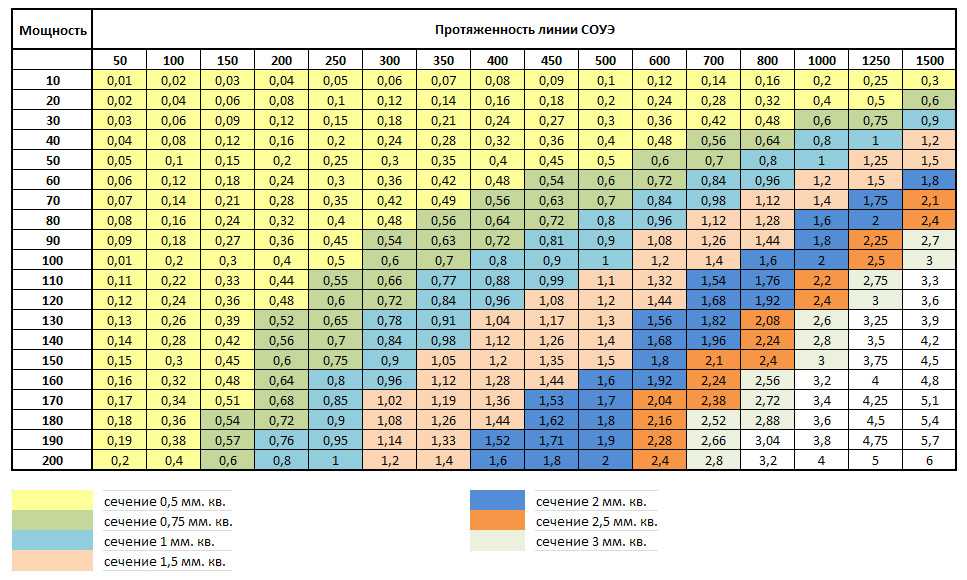

Выбор сечения проводника по мощности и длине

Кабель, проложенный закрытым способом Источник kadetbrand.ru

Длина, измеряемая в метрах. При увеличении этого показателя увеличиваются потери.
Поперечное сечение, измеряемое в квадратных миллиметрах. Если этот параметр увеличивается, то снижается падение напряжения.
Сопротивление материала проводника, значение которого берётся из справочных данных. Они показывают эталонное сопротивление провода сечением один миллиметр и длиной один метр.

Сечение и способ укладки

Ещё один фактор который влияет на выбор сечения проводника – способ прокладки линий. Их существует два:

открытый;
закрытый.

Способ укладки и сечение проводника Источник m-strana.ru

Расчет падения напряжения

Любой проводник, кроме сверхпроводников, имеет сопротивление. Поэтому при достаточной длине кабеля или провода происходит падение напряжения.

Нормы ПЭУ требуют, чтобы сечение жилы кабеля было таким при котором падение напряжения составляло не более 5%.

Таблица 9. Удельное сопротивление распространенных металлических проводников (+)

В первую очередь это касается низковольтных кабелей малого сечения.

Расчет падения напряжения выглядит следующим образом:

R = 2*(ρ * L) / S,

Uпад = I * R,

U% = (Uпад / Uлин) * 100,

Где:

2 – коэффициент, обусловленный тем, что ток течет обязательно по двум жилам;
R – сопротивление проводника, Ом;
ρ – удельное сопротивление проводника, Ом*мм2/м;
S – сечение проводника, мм2;
Uпад – напряжение падения, В;
U% – падение напряжения по отношению к Uлин,%.

Используя формулы, можно самостоятельно выполнить вне необходимые вычисления.

Сводная таблица

Сечение провода по току и мощности – таблица для медных и алюминиевых проводников Источник tvz2.ru

5 ключевых факторов выбора правильного размера кабеля [пример + таблицы]

В нашей работе мы получаем много хороших вопросов о том, какой размер кабеля подходит для использования. Здесь мы выделили некоторые ключевые факторы, которые мы рекомендуем учитывать при выборе подходящего размера кабеля.

*СОВЕТ. Чтобы информация всегда была под рукой, мы также рекомендуем загрузить руководство, в котором приведены пошаговые примеры расчета размеров кабеля с использованием метода допустимой токовой нагрузки, метода падения напряжения и способы применения описанных поправочных коэффициентов. в этой статье. Руководство включает в себя исчерпывающий список таблиц размеров кабелей, которые можно использовать для собственных расчетов.

Руководящим принципом при выборе правильного размера кабеля является то, насколько хорошо ваш кабель может выдерживать требуемую токовую нагрузку в вашей среде установки, не вызывая чрезмерного падения напряжения по сравнению с напряжением питания.

После того, как вы узнаете нагрузку, которую будет нести кабель (в амперах), вот некоторые условия, которые повлияют на выбор окончательного сечения кабеля. Рассмотрение приведенных ниже соображений может привести вас к другому рекомендуемому размеру проводника. Ключевым моментом является то, что минимальный размер проводника, который вы в конечном итоге выберете, должен быть, по крайней мере, минимально допустимым размером кабеля, который может охватывать все различные условия, которые вы изучили.

Имея это в виду, вот пять вопросов, которые мы обычно задаем:

Как вы планируете прокладывать эти кабели?
Какую конструкцию кабеля вы рассматриваете для кабелей?
Какова длина кабеля?
Какая у вас температура окружающей среды?
Сколько цепей вы собираетесь разместить вместе?

1. Способ установки

Это первое, на что мы обращаем внимание, потому что то, как и где будет проложен кабель, напрямую влияет на возможность перегрузки кабеля (например, в кабелепроводе, на кабельном лотке, на открытом воздухе, группировка, расстояние, трилистник, укладка горизонтально). ). Как правило, чем более закрытые кабели (например, в кабелепроводе, чем на открытом воздухе), тем больше вам может понадобиться использовать кабель большего размера, чтобы гарантировать, что он может выдерживать ток и обеспечивать надлежащее рассеивание тепла.

2. Материал кабеля

Материал изоляции кабеля (экструдированный слой, который следует за проводником) играет важную роль при выборе размера кабеля, поскольку он напрямую влияет на максимальную рабочую температуру кабеля. Мы разместили общие изоляционные материалы: PVC, XLPE, EPR в руководстве для справки.

Максимальная рабочая температура кабелей из стандартных материалов: ПВХ — 70°C, XLPE — 90°C и EPR — 90°C. Вы можете задаться вопросом, почему тогда, например, мы выбираем ПВХ вместо сшитого полиэтилена, учитывая более низкую максимальную рабочую температуру для ПВХ. Это должно быть связано с другими свойствами материала, которые лучше работают в вашей среде установки. Например, ПВХ гораздо более гибок, чем XLPE, и поэтому может быть лучшим выбором, когда вам нужно, чтобы кабель изгибался в ограниченном пространстве.

Вы также можете выбрать между одножильным или многожильным кабелем в зависимости от требований к установке, и это также повлияет на пропускную способность кабеля по току. Одножильный кабель лучше рассеивает тепло, чем многожильный, и, следовательно, имеет более высокую пропускную способность по току. Тем не менее, вы все равно можете выбрать многожильный кабель, так как может быть проще установить необходимые проводники на ходу.

3. Длина кабеля

Нам необходима длина кабеля для оценки падения напряжения, то есть потери электрического потенциала на трассе кабеля.

В Сингапуре мы соблюдаем правила электропроводки SS638 (ранее известные как CP5), согласно которым падение напряжения на кабельной трассе не должно превышать 4%. Например, при напряжении питания 415 В максимально допустимое падение напряжения не может превышать 4% от 415 В = 16,6 В

Падение напряжения в цепи в основном определяется сечением кабеля и длиной кабельной линии. Чем меньше размер используемого кабеля или чем больше длина кабеля, необходимая для вашей цепи, тем больше потеря напряжения. Если вы обнаружите, что падение напряжения в цепи превысило указанные 4%, вам потребуется увеличить размер кабеля.

4. Температура окружающей среды

В наших таблицах принята стандартная температура окружающей среды 30°C на открытом воздухе или температура земли 15°C на глубине 0,5 м. Обратите внимание, что прокладка кабеля и вентиляция напрямую влияют на температуру окружающей среды, поэтому важно учитывать условия установки по всей длине проложенного кабеля. Если есть отклонение от стандартной температуры, вам нужно будет применить поправочный коэффициент к текущей нагрузке, которую, как ожидается, выдержит ваш кабель. Чем выше температура окружающей среды по сравнению со стандартной, тем больший размер кабеля может потребоваться для обеспечения требуемой нагрузки.

5. Количество цепей

В наших таблицах предполагается, что вы прокладываете одну цепь однофазную или трехфазную. Если вы собираетесь сгруппировать цепи в своей установке, очень важно применить поправочный коэффициент для группировки кабелей, чтобы выбрать соответствующий размер кабеля, который предотвратит проблемы перегрева. Чем большее количество цепей вы собираетесь сгруппировать, тем сложнее рассеивать тепло, поэтому вам может потребоваться соответственно увеличить размер кабелей.

Мы надеемся, что эта статья познакомила вас с общим принципом некоторых ключевых факторов, на которые следует обратить внимание при выборе минимально допустимого размера кабеля. Повторюсь, вам нужно будет выбрать минимальный экономичный размер, который может охватывать все рассмотренные вами условия, чтобы гарантировать, что кабель не будет перегружен. Чтобы помочь вам с оценкой размера кабеля, обратитесь к бесплатному руководству ниже, где мы рассмотрим пошаговый пример и приведем таблицы размеров кабеля для ваших собственных расчетов.

Отказ от ответственности: несмотря на то, что компания Keystone Cable (S) Pte Ltd («Компания») прилагает разумные усилия для обеспечения актуальности и точности информации, представленной на этом веб-сайте, Компания не делает никаких заявлений или гарантий в отношении точности и надежности. , полнота или своевременность такой информации, и Компания отказывается от каких-либо обязательств по привлечению к ответственности за использование этой информации.

Как подобрать размер кабеля для промышленных двигателей переменного тока?

Если поискать цель инженерии, то мы обнаружим, что «Инженерия — это применение науки и математики для решения проблем».

Однако в настоящее время эта цель немного изменилась, помимо решения задач; Вы должны учитывать стоимость вашего решения.

Сокращение затрат и экономия денег для вашей организации — это самые важные вещи, которые вы можете предложить своей компании или фабрике.

Поэтому сегодня мы научимся экономить деньги, правильно рассчитывая сечение кабеля для станков и оборудования вашего завода.

Как подобрать размер кабеля для промышленных двигателей переменного тока?

В этой статье мы обсудим , как сделать размер кабеля для промышленного двигателя переменного тока.

Для расчета размера любого кабеля необходимо выполнить несколько шагов.

Первым шагом является определение характеристик вашей электрической нагрузки:

Напряжение (В): Укажите напряжение питания и выберите схему фаз: 1-фазный переменный ток или 3-фазный переменный ток. Нагрузка (кВт, кВА, А, л.с.): Укажите нагрузку в кВт, кВА, А или л.с. Кроме того, необходимо указать cos {Φ} (коэффициент мощности нагрузки), если нагрузка указана в кВт или л.с.

Расстояние (м, футы): Расчетная длина кабеля или провода в метрах футов.

Тип кабеля: Количество жил в кабеле.

Обратите внимание: «Вы можете игнорировать нейтральный и заземляющий проводники в трехфазных кабелях».

Тип изоляции: Тип изоляции. Обычно термопласт (ПВХ) или термореактивный (XLPE). Важным моментом является правильный выбор температурного режима.

Прокладка кабеля: Как прокладывается кабель «Рассмотрите наихудший вариант прокладки кабеля».

Второй шаг заключается в подготовке необходимых таблиц.

Поставщик электрических кабелей должен предоставить необходимые таблицы своей продукции «Кабели»

Таким образом, зайдя на сайт поставщика, вы должны получить:

Площадь поперечного сечения (CSA) Vs. Таблица номинальных токов.
Площадь поперечного сечения (CSA) Vs. Таблица падения напряжения.

Третий шаг Расчет падения напряжения.

С помощью спецификаций нагрузки и таблиц поставщиков можно рассчитать расчетное падение напряжения на кабеле.

Общее падение напряжения = В _d (В/Ампер/метр) * Макс. Ток (Ампер) * Длина кабеля (М)

Четвертый шаг Сравнение допустимого падения напряжения с фактическим падением напряжения

Согласно (IEEE Rule B-23): клеммы электропитания и установки, падение напряжения не должно превышать 2,5% от предусмотренного (питающего) напряжения».

Если расчетное падение напряжения < допустимого падения напряжения, то расчетный CSA принимается.

Если рассчитанное падение напряжения > допустимого падения напряжения, необходимо выбрать более высокое значение CSA.

Пример расчета размера кабеля двигателя

Здесь на рис. (1) показан пример трехфазного асинхронного двигателя , для которого вы должны рассчитать размер кабеля .

Рисунок 1
Начав с нашего первого шага « Определение спецификации нагрузки ”:
Напряжение питания = 400 В
Мощность = 30 кВт
Номинальный ток = 55 А
Макс. Ожидаемый ток = 1,5 * Номинальный ток = 82,5 А
Обратите внимание, что вы должны помнить о токе перегрузки и иметь своего рода безопасный запас, поэтому вы должны делать расчеты на 1,5 от номинального тока.
Длина кабеля = 110 м
Тип кабеля: Многожильные кабели, с многожильными медными жилами, с изоляцией из ПВХ и оболочкой из ПВХ.
Прокладка кабеля: проложена на открытом воздухе.

Теперь, выполнив следующий шаг «Таблица спецификаций кабелей »:

Согласно каталогу силовых кабелей ELSEWEDY ELECTRIC : показано на рис. (2)

больше, чем Макс. Ожидаемый ток.

Первая оценка будет (CP1-T104-U11) с площадью поперечного сечения 16 мм ² (Ток = 83 А)

Рисунок 2

Согласно каталогу силовых кабелей ELSEWEDY ELECTRIC : показано на рис. (3)

Эквивалентное падение напряжения для этого CSA (16 мм ² ) составляет 1,275 (мВ / ампер / метр3) 900

Теперь третий шаг « Расчет падения напряжения »

Как мы уже говорили:

Общее падение напряжения = В _d (В/Ампер/метр) * Макс. Ток (Ампер) * Длина кабеля (метры)

Допустимое падение напряжения = 2,5% напряжения питания

Тогда:

VD = 1,275 * 0,001 * 82,5 * 110 = 11,57 В

AVD = 400 * 0,025 = 10 В

на « Сравнение с разрешением с разрешением с разрешением с разрешением с разрешением с разрешением с разрешением с разрешением с разрешением с разрешением. фактическое падение напряжения ”, мы можем найти, что:

Полное падение напряжения > Допустимое падение напряжения

Тогда рассчитанная CSA не принимается, поэтому мы должны выбрать следующую большую CSA из наших таблиц и снова пересчитать падение напряжения чтобы увидеть, может ли новый предполагаемый CSA соответствовать нашему приложению или нет.

——————————————————————————————

Вернувшись к рис. (2) и (3)

Новый CSA будет 25 мм ² (Номинальный ток = 105 A), а эквивалентное падение напряжения для этого CSA (25 мм ² ) будет 0,957 (мВ/Ампер/метр)

Тогда :

VD = 0,957 * 0,001 * 82,5 * 110 = 8,68 В

AVD = 400 * 0,025 = 10 В

Сравнивая допустимое падение напряжения с фактическим падением напряжения, мы можем найти, что:

Полное падение напряжения < допустимого падения напряжения

Наконец, расчетная площадь поперечного сечения принимается, так как падение напряжения принимается, тогда выбран кабель (CSA = 25 мм ² )

Hussien Ghareb

Инженер по КИПиА в ТАКА Аравия | + сообщения

Я Хусейн Младший инженер по мехатронике, я специализируюсь в области автоматизации, и я сделал много проектов, связанных с программированием ПЛК — установкой контрольно-измерительных приборов — созданием сетей — проектированием схем — управлением движением.

Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Выбор ширины кабельного лотка для установки с одножильным кабелем на 600 В

Национальный электротехнический кодекс (NEC), раздел 318-11 Допустимая нагрузка кабелей с номинальным напряжением 2000 В или менее в кабельных лотках. (b) Одножильные кабели позволяют эксплуатировать кабели с одинаковой конструкцией и материалом проводников с различной максимальной нагрузкой в зависимости от физического размещения кабелей в кабельных лотках с лестницей или вентилируемым желобом.

Раздел NEC 318-10 Количество одножильных кабелей с номинальным напряжением 2000 В или менее в кабельных лотках. (a) Лестничные или вентилируемые кабельные лотки. Не охватывает требования к ширине кабельного лотка лестницы или вентилируемого желоба для всех типов установок, содержащих одножильные кабели.

Это лучше всего видно при расчете ширины кабельного лотка для трех различных примеров одножильных кабелей в лестничных или вентилируемых кабельных лотках, которые разрешены Статьей 318 NEC. Примеры основаны на установках, содержащих 12–500 тыс. трехфазные – цепи 480 вольт или цепь из четырех параллельных проводников на фазу). Медные одножильные кабели плотностью 500 тыс. кмил имеют изоляцию на напряжение 600 В, рассчитанную на температуру 75 градусов Цельсия. Диаметр кабеля равен 1,07 дюйма, а площадь кабеля равна 0,9 дюйма.0 квадратных дюймов.

Пример №1 основан на требованиях Разделов 318-10(a)(2) и Раздела 318-11(b)(2).

В разделе 318-10(a)(2) указано, что сумма площадей поперечного сечения одножильных кабелей не должна превышать допустимую площадь заполнения в столбце 1 таблицы 318-10 для соответствующего кабеля лестницы или вентилируемого желоба. ширина лотка.

12 кабелей x 0,90 квадратных дюймов /кабель = 10,8 квадратных дюймов

Таблица 318-10 – Столбец 1 показывает, что минимальная ширина кабельного лотка, обеспечивающая достаточную площадь заполнения, составляет кабельный лоток шириной 12 дюймов. Кабельный лоток шириной 12 дюймов имеет допустимую заполняющую способность 13,0 квадратных дюймов, что немного превышает требования установки в 10,8 квадратных дюймов.

В разделе 318-10 указано, что отдельные жилы или группы проводников должны быть равномерно распределены по кабельному лотку. Это утверждение оставляет за разработчиком точное расположение кабелей в кабельном лотке. Ниже приведены два примера установок, соответствующих разделу 318-10. Прокладка кабеля, показанная на рисунке 1A, технически превосходит показанную на рисунке 1B.

Прокладка кабелей в кабельном лотке, как показано на рис. 1A, очень желательна, поскольку кабели расположены на равном расстоянии друг от друга. Это приведет к равным реактивным сопротивлениям фазных проводников цепи. Если каждый из фазных проводов имеет одинаковое сопротивление и реактивное сопротивление, токи и фазные напряжения на утилизирующем оборудовании будут сбалансированы, предполагая, что все нагрузки являются сбалансированными трехфазными нагрузками. Двигатели, на которые подается несимметричное трехфазное напряжение, испытывают дополнительный нагрев из-за асимметрии напряжения. Дисбаланс напряжения в несколько процентов может сильно сократить срок службы двигателя.

Для кабельных прокладок, показанных на рис. 1А и 1В, в Разделе 318-11(b)(2) указано, что максимальная допустимая нагрузка кабелей в кабельных лотках с лестницей или вентилируемым желобом без крышек составляет 65 процентов от значений, указанных в Таблице 310- 17

Для установок, показанных на рисунках 1A и 1B, допустимая максимальная рабочая сила тока (таблица 310-17) для проводников сечением 500 тыс. смил составляет 620 ампер x 0,65 = 403 ампера на проводник (без использования поправочного коэффициента на максимальную рабочую температуру окружающей среды). .

Пример № 2 основан на требованиях Раздела 318-11(b)(3).

В Разделе 318-11(b)(3) указано, что при установке одиночных проводников в один слой в непокрытых кабельных лотках с сохранением пространства не менее одного диаметра кабеля между отдельными проводниками допустимая нагрузка по пунктам 1/ 0 и больше кабели не должны превышать допустимую нагрузку, указанную в таблице 310-17.

Раздел 318-11(b)(3) определяет расположение кабелей в кабельном лотке для достижения условий, позволяющих кабелям выдерживать более высокие нагрузки. Раздел 318-11(b)(3) содержит информацию о допустимой токовой нагрузке, а также информацию, влияющую на выбор ширины кабельного лотка.

Для определения требуемой ширины кабельного лотка с лестницей или вентилируемым желобом в соответствии с разделом 318-11(b)(3).

Общая ширина кабелей — 12 x 1,07 дюйма = 12,84 дюйма

Расстояние между кабелями должно быть равно одному диаметру кабеля — 11 x 1,07 дюйма = 11,77 дюйма. Общая требуемая ширина кабельного лотка составляет 12,84 дюйма + 11,77 дюйма = 24,61 дюйма. Необходимо использовать кабельный лоток шириной 30 дюймов.

Для установок, показанных на рисунке 2, допустимые максимальные рабочие токи (таблица 310-17) для проводников сечением 500 тыс. смил: 620 Ампер на проводник (без использования поправочного коэффициента на максимальную рабочую температуру окружающей среды).

Такое расположение кабелей приведет к некоторому дисбалансу фазных токов и напряжений из-за того, что кабели расположены неравномерно. Расстояния от осевых линий проводников фазы A до фазы B и от фазы B до фазы C одинаковы, но расстояние между осевыми линиями проводника фазы C до проводника фазы A больше. Реактивные сопротивления для трех фаз не будут равными, что приведет к разбалансировке токов и фазных напряжений на утилизирующем оборудовании. Если длина цепей позволяет переставлять фазные проводники, реактивные сопротивления фазных проводников можно уравнять. Два перестановки позволили бы каждому фазному проводнику занять каждое из трех положений проводника на 1/3 длины участка. Для очень длинных отрезков может быть желательным иметь много перестановок, но независимо от количества перестановок каждый фазный проводник должен занимать каждую из трех позиций проводника на 1/3 длины трассы.

Этот тип установки может быть выполнен только там, где кабели могут быть заделаны без входа в кабелепроводы (если кабели входят в кабелепроводы, необходимо использовать допустимые токи в Таблице 310-16). Примерами могут служить вторичная обмотка трансформатора или удлинение шины от распределительного устройства.

Лучше всего использовать значения допустимой нагрузки при 75°C, даже если проложен кабель с изоляцией 90°C, если только не известно, что оборудование может приспособить заделку высокотемпературных проводников. Для установки, показанной на рис. 2, 9Проводник с изоляцией 0 C, работающий с максимальной нагрузкой, будет выделять на 27 процентов больше тепла, чем проводник с изоляцией 75 C. См. Раздел 110-14(c) NEC. Температурные ограничения.

Пример №3 основан на требованиях Раздела 318-11(b)(4).

В разделе 318-11(b)(4) указано, что если одиночные жилы проложены треугольной или квадратной конфигурацией в открытых кабельных лотках, с поддерживаемым пространством не менее чем в 2,15 раза больше диаметра кабеля между кабельными группами, кабелей №№ 1/0 и больше не должны превышать допустимую нагрузку, указанную в Таблице B-310-2 Приложения B NEC.

Раздел 318-11(b)(4) определяет расположение кабелей в кабельном лотке для достижения условий, позволяющих кабелям выдерживать более высокие нагрузки. Таким образом, раздел 318-11(b)(4) содержит информацию о допустимой нагрузке, а также информацию, влияющую на выбор ширины кабельного лотка.

Если ширина кабельного лотка лестницы или вентилируемого желоба выбрана на основании требований Раздела 318-10 для установки, выполняемой в соответствии с Разделом 318-11(b)(4), кабельный лоток будет недостаточной ширины для предполагаемой установки. Для определения требуемой ширины кабельного лотка с лестницей или вентилируемым желобом в соответствии с разделом 318-11(b)(4).

Общая ширина кабелей — 8 x 1,07 дюйма = 8,56 дюйма

Расстояние между кабелями должно быть в 2,15 раза больше диаметра кабеля — 3 x 2,15 x 1,07 дюйма = 6,90 дюйма. Общая требуемая ширина кабельного лотка составляет 8,56 дюйма + 6,90 дюйма = 15,46 дюйма.

Необходимо использовать кабельный лоток шириной 18 дюймов.

Для установок, показанных на рисунке 3, допустимая максимальная рабочая сила тока (таблица B-310-2) для проводников сечением 500 тыс. смил составляет 496 ампер на проводник (без использования поправочного коэффициента на максимальную рабочую температуру окружающей среды).

Прокладка кабелей в кабельном лотке, как показано на рисунке 3, очень желательна по причинам, изложенным в отношении рисунка 1A.

Этот тип установки может быть выполнен только там, где кабели можно заделывать, не входя в кабельные каналы. Допустимые токи в Таблице 310-16 должны использоваться, если кабели входят в кабелепровод.

Лучше всего использовать значения допустимой нагрузки при 75°C, даже если проложен кабель с изоляцией 90°C, если только не известно, что оборудование может приспособить заделку высокотемпературных проводников. Для установки, показанной на рис. 3, 9Проводник с изоляцией 0 C, работающий с максимальной нагрузкой, будет выделять на 37 процентов больше тепла, чем проводник с изоляцией 75 C. См. раздел NEC 110-14(c). Ограничение по температуре.

При использовании кабельного лотка для поддержки кабелей у проектировщика есть варианты размещения кабелей, которые позволяют кабелям одного размера работать с разной силой тока, если выбрана соответствующая ширина кабельного лотка.

Максимально допустимая нагрузка для кабелей сечением 500 тыс. мил, установленных в соответствии с рисунками 1A и 1B, составляет 403 ампера – (кабельный лоток шириной 12 дюймов).

Максимально допустимая нагрузка для кабелей сечением 500 000 мил, установленных в соответствии с рис. 2, составляет 620 ампер – (кабельный лоток шириной 30 дюймов).

Максимально допустимая нагрузка для кабелей сечением 500 тыс. мил, проложенных в соответствии с рис. 3, составляет 496 ампер – (кабельный лоток шириной 18 дюймов).

Размер кабеля постоянного тока с использованием AS/NZS 3008; и Ограничения —

В этой статье представлены обзор и примеры выбора размеров кабеля постоянного тока с использованием стандарта AS/NZS 3008. Выбор размера кабеля является одной из наиболее важных инженерных проблем при проектировании фотоэлектрических систем. Это имеет серьезные последствия для общей стоимости, производительности и безопасности при проектировании фотоэлектрических систем. Правильный выбор кабеля также обеспечивает соответствие австралийским и международным стандартам.

В этой статье рассматривается выбор кабеля постоянного тока в соответствии со стандартом Австралии/Новой Зеландии AS/NZS 3008.1.1:2017. 3008″). На этот стандарт обычно ссылаются при проектировании фотоэлектрических систем, но он также имеет широкое применение в электротехнике.

AS/NZS 3008 будет обсуждаться в отношении выбора кабеля постоянного тока для фотоэлектрических систем. В этой статье объясняется интерпретация GSES таблиц с 5 по 15, таблиц с 22 по 29., и таблицы 34–39 в AS/NZS 3008, а также указаны условия установки, при которых нельзя применять AS/NZS 3008 и где требуются альтернативные спецификации. Если все кажется немного сложным, пусть наши инженеры позаботятся о размерах кабеля для вас!

Пусть GSES спроектирует для меня кабели

Что такое AS/NZS 3008?

AS/NZS 3008. 1.1 — это стандарт Австралии/Новой Зеландии, определяющий электрические свойства (а именно, допустимую нагрузку) кабелей в типичных австралийских условиях и способах установки. Он применяется к системам переменного тока (AC) до 0,6/1,0 кВ включительно. Несмотря на название, включающее «переменное напряжение», AS/NZS 3008 также может применяться к установкам постоянного тока.

AS/NZS 3008 важен, потому что он позволяет нам выбирать размеры кабелей таким образом, чтобы минимизировать стоимость системы, при этом удовлетворяя следующим требованиям к цепи:

Допустимая токовая нагрузка (CCC). Также известный как ток, это максимальный непрерывный ток, который проводник может нести в условиях его установки без превышения его номинальной температуры. Для всех установок требуется соответствующий CCC, в противном случае может возникнуть повреждение кабеля и проблемы с безопасностью.
Падение напряжения (V _d ). Падение напряжения — это падение напряжения на трассе кабеля из-за внутреннего сопротивления кабеля. Падения напряжения нежелательны, поскольку генерируемая энергия теряется в виде тепла. Следовательно, при выборе фотоэлектрических кабелей необходимо учитывать падение напряжения, чтобы избежать ухудшения характеристик.
Предел температуры короткого замыкания. Это температура, которую кабели могут адекватно выдерживать при воздействии их максимального предполагаемого тока короткого замыкания. AS/NZS 5033:2014 устанавливает расчет предполагаемых токов короткого замыкания в фотоэлектрических системах. Поскольку фотоэлектрические системы являются источником с ограниченным током, это не является ограничивающим фактором при выборе кабеля постоянного тока.

Таблицы снижения номинальных характеристик в AS/NZS 3008

Следующие таблицы снижения номинальных характеристик из AS/NZS 3008 используются в последующих разделах этой статьи:

Таблица 22. .
Таблица 23. Коэффициенты снижения номинальных характеристик для цепей – одножильных – в лотках, стойках, скобах или других опорах в воздухе.
Таблица 24. Коэффициенты снижения номинальных характеристик для многожильных цепей в лотках, стойках, скобах или других опорах в воздухе.
Таблица 25(1) и Таблица 25(2). Коэффициенты снижения номинальных характеристик для групп цепей, заглубленных непосредственно в землю.
Таблица 26(1) и Таблица 26(2). Коэффициенты снижения номинальных характеристик для групп цепей – в подземных электроустановках.
Таблица 27(1). Номинальные факторы – кабели в воздухе или в нагретых бетонных плитах.
Таблица 27(2). Номинальные коэффициенты – кабели, проложенные непосредственно в земле или в подземных кожухах электропроводки.
Таблица 28(1) и 28(2). Рейтинговые факторы – глубина укладки.
Таблица 29. Удельное тепловое сопротивление грунта.

Таблицы 22-26 можно условно рассматривать как коэффициенты снижения номинальных характеристик, обусловленные методами монтажа, а Таблицы 27-29 можно условно рассматривать как рейтинговые факторы, учитывающие влияние окружающей среды, которой подвергаются кабели.

Определение размеров кабелей с использованием AS/NZS 3008

Следующий метод можно использовать для определения размеров кабелей в соответствии со стандартом AS/NZS 3008. Для ясности приведен рабочий пример, как показано на Рисунке 1 ниже. В этом примере типичный комбайн питается от 16 рядов модулей по 18 x 380 Вт. Каждая цепочка защищена предохранителем на 16 А (размер соответствует AS/NZS 5033, пункты 3.3.4 и 3.3.5), а кабель массива не имеет предохранителя. Для целей этого примера система будет иметь следующие ограничения:

МОДУЛЬ КОРОКАЯ ЦЕЛЬНАЯ ТОЧКА I _SC: 10.05A
Модуль MPP напряжение v _MP: 40.03V
140160: 40.03V
14 MODULE MPP MP. провода: 4 мм², длина 1,2 м
Номинал плавкого предохранителя серии модулей: 20A
Предохранитель выбранной цепочки: 16A
Кабельная трасса струны (предполагается, что она находится в корпусе длиной 1,5 м): 900 м )
Прокладка кабеля массива: 120 м в подземном кожухе электропроводки с глубиной покрытия 0,6 м
Максимальная температура окружающего воздуха: 50°C
Максимальная температура окружающей среды грунта: 35°C Термическое сопротивление грунта: 10016 1,5°C. м/Вт

Рис. 1. Исходная конфигурация системы

Сначала размеры струнных и массивных кабелей будут рассчитаны по их допустимой нагрузке по току с учетом соответствующих факторов снижения номинальных характеристик. Затем, после первоначального определения размера кабелей в виде струны и массива, будет рассчитано наихудшее падение напряжения в системе, чтобы определить, нужно ли увеличивать сечение каких-либо кабелей. Поскольку используется типовое оборудование, ограничения по размеру кабеля на входных клеммах инвертора, изоляторах или другом оборудовании не учитываются.

Цепь струны

Выбор сечения троса часто является первым шагом в процессе выбора кабеля. В большинстве случаев CCC обычных фотоэлектрических кабелей (от 4 мм² до 16 мм²) значительно превышает их номинальный рабочий ток. В крайних случаях коэффициенты снижения номинальных характеристик, перечисленные в таблицах 22-26, могут не применяться, поскольку в соответствии с пунктом 3.5. 2.2 (d) AS/NZS 3008 таблицы 22-26 не применяются для цепей, работающих менее чем на 35 % от их пропускная способность по току.

При снижении характеристик из-за воздействия окружающей среды согласно таблицам 27-29может снизить допустимую нагрузку кабеля по току, этого часто недостаточно, чтобы поднять нагрузку кабеля выше порогового значения 35%. Вместо этого основным фактором, влияющим на размер струны, часто будет падение напряжения.

В данном примере присутствует защита от перегрузки по току цепочки, поэтому цепи цепи должны быть рассчитаны на поддержание рабочего тока, по крайней мере, номинала предохранителя цепочки (т. е. 16 А). Это соответствует AS/NZS 5033:2014, таблица 4.2.

В этом примере для выбора кабеля с использованием AS/NZS 3008 выбраны двойные кабели PV (т. е. два одножильных) сечением 6 мм².Для фотоэлектрических кабелей определен температурный предел 0°C. Ссылаясь на Таблицу 5 стандарта AS/NZS 3008, мы видим, что CCC двух одножильных гибких кабелей сечением 6 мм² составляет 46 А (в соприкасающейся конфигурации).

Таблицы с 22 по 26 затем проверяются для расчета температурного снижения номинальных характеристик в зависимости от условий прокладки кабеля. Из них таблица 22 является наиболее применимой — в частности, мы смотрим на строку 2 «Сгруппированные на поверхности или закрытые». Поскольку у нас есть 16 струнных цепей, мы предполагаем, что все они будут содержаться в одном корпусе проводки. В результате коэффициент снижения номинальных характеристик из этой таблицы составляет 0,41.

Затем мы сверяемся с таблицами 27–29 и применяем соответствующие коэффициенты снижения номинальных характеристик из-за воздействия окружающей среды на струнные кабели. Из них только Таблица 27(1) применима к нашим струнным кабелям, проложенным над землей. Отсюда мы находим, что коэффициент снижения номинальных характеристик наших струн в зависимости от температуры окружающего воздуха составляет 0,88 (температура окружающей среды 50°C для кабелей, рассчитанных на 90°C). Умножая это на ранее рассчитанное снижение, мы находим общее снижение 0,3608. Умножая наш исходный CCC на это значение, мы получаем окончательный CCC со сниженным номиналом, равный 16,59.7А, немного выше номинала предохранителя.

Это разумный результат, и поэтому мы изначально принимаем двойные кабели сечением 6 мм² для наших струн.

Цепь массива

Определение размеров кабелей массива, как правило, является более сложным процессом, поскольку они часто рассчитаны на токи, намного близкие к их номинальным значениям. В этом примере в цепи массива нет защиты от перегрузки по току, поэтому в соответствии с таблицей 4.2 AS/NZS 5033:2014 цепь должна быть рассчитана на то, чтобы в 1,25 раза превышать максимальный ток короткого замыкания на проводниках.

Как и раньше, мы начинаем с расчета расчетного тока для цепи массива. Здесь это просто 16-кратный ток короткого замыкания, умноженный на 1,25 в соответствии с таблицей 4.2 стандарта AS/NZS 5033:2014, т. е. 201A.

Прежде чем выбирать кабель на основе CCC, мы сначала вычисляем совокупный коэффициент снижения номинальных характеристик наших цепей массива, а затем подбираем кабели соответственно. В соответствии с пунктом 2.3 это делается путем взятия соответствующего коэффициента снижения номинальных характеристик из таблиц 22–26 и умножения его на любые соответствующие коэффициенты снижения номинальных характеристик из таблиц 27–29..

В этом случае цепь массива устанавливается под землей в кабелепроводе, поэтому наиболее подходящим условием будет «группа на поверхности или в закрытом » согласно Таблице 22. Поскольку в кабелепроводе только одна цепь, в Таблице 22 приведены коэффициент снижения номинальных характеристик 1,00, что означает, что к CCC фактически не применяется снижение номинальных характеристик. Затем мы просматриваем Таблицы 27-29 и записываем любые применимые снижения номинальных характеристик, которые позже умножаем на совокупный коэффициент снижения номинальных характеристик.

Таблица 27(2) определяет снижение номинальных характеристик в зависимости от температуры окружающей среды. Для проводника с рейтингом 90° и температуре окружающей среды 35°C (в худшем случае), в таблице указано снижение номинальных характеристик на 0,93.
Таблица 28(2) снижение номинальных характеристик в зависимости от глубины прокладки для кабелей в подземных электроустановках. Для одножильных кабелей, проложенных на глубине 0,6 м, в таблице указано снижение номинальных характеристик на 0,98.
Таблица 29 снижение номинальных характеристик в зависимости от удельного теплового сопротивления грунта (т. е. насколько эффективно тепло может рассеиваться через грунт). Для двух одножильных кабелей в монтажной оболочке с удельным тепловым сопротивлением 1,5 °C·м/Вт в таблице указано снижение номинальных характеристик на 0,9.4.

Теперь, когда у нас есть все соответствующие коэффициенты снижения номинальных характеристик, мы можем перемножить их вместе, чтобы найти общее снижение номинальных характеристик в цепи массива – получается примерно 0,857. Затем мы можем разделить расчетный ток нашего массива (201 А) на комбинированный коэффициент снижения, чтобы получить минимальный CCC для нашей схемы массива, который становится равным 234,5 А.

Наконец, мы обращаемся к таблицам 5-14, чтобы найти подходящий кабель, соответствующий этому CCC. Таблица 5, описывающая два одножильных кабеля (с изоляцией X-90), дает CCC 276 А для гибкого кабеля 9.Кабели сечением 5 мм² (прокладываются одной цепью в подземном монтажном шкафу). Поэтому для нашего массива изначально выбираем кабели сечением 95мм².

Падение напряжения

Теперь, когда у нас есть исходные кабели для цепочек и массивов, нам нужно проверить, является ли падение напряжения (V _d ) приемлемым для нашей системы. В соответствии с пунктом 2.1.10 (c) AS/NZS 5033:2014, падение напряжения в фотоэлектрической цепи не должно превышать 3 % от максимального напряжения точки питания массива в условиях STC (V _mp).

Следующее уравнение взято из раздела 4.3 стандарта AS/NZS 3008 и может использоваться для расчета падения напряжения (в процентах) в цепях постоянного тока: метод, используемый во многих отраслях промышленности. I _sc используется вместо I _mp(STC) для учета ежедневных изменений V _mp и используется для обеспечения того, чтобы падение напряжения в наихудшем случае находилось в допустимых пределах.

Ссылаясь на таблицы с 34 по 39 (в частности, на таблицу 37), мы можем взять значения R _c для наших кабелей и рассчитать V _d для каждого из них. Значения R _c составляют: 6,31 Ом/км для проводов модуля 4 мм², 4,21 Ом/км для цепных кабелей 6 мм² и 0,264 Ом/км для кабелей массива 95 мм². Затем мы можем подставить их в приведенную выше формулу, чтобы вычислить V _d для каждого проводника. Они составляют 0,38 % для проводов модуля 4 мм², 0,47 % для цепных кабелей 6 мм² и 1,414 % для кабелей массива 95 мм². Суммируя эти значения, находим общее V _d для всех последовательно соединенных проводников должно быть 2,264%, что ниже предела нашей системы.

Окончательная конфигурация системы будет выглядеть следующим образом:

Рис. 2. Окончательная конфигурация системы

Область применения и ограничения AS/NZS 3008

Как показано, AS/NZS 3008 — превосходный инструмент для определения размера и выбора кабеля. Многочисленные таблицы, включенные в AS/NZS 3008, охватывают широкий спектр условий установки, и для многих систем AS/NZS 3008 может применяться быстро и легко. Тем не менее, он имеет несколько ограничений при применении к фотоэлектрическим массивам, особенно в масштабе коммунальных услуг, о которых важно помнить. Эти ограничения включают следующее:

Факторы снижения номинальных характеристик. При рассмотрении факторов снижения номинальных характеристик в таблицах с 23 по 26 не описываются системы с большим количеством (>20) проводников, т.е. фотоэлектрические системы коммунального масштаба.
Траншеи многоярусные. При проектировании подземных кабельных систем AS/NZS 3008 не описывает снижение номинальных характеристик для многоярусных траншей (в соответствии с пунктом 1.3(c)).
Системные напряжения. AS/NZS 3008 не описывает кабели с номинальным напряжением выше 0,6/1 кВ.
Температура внутри оборудования. AS/NZS 3008 напрямую не рассматривает влияние повышения температуры внутри корпусов или распределительных щитов или на клеммах оборудования в результате конструкции кабеля. Следовательно, необходимо уделить дополнительное внимание конструкции распределительного щита и изолятора постоянного тока или объединительной коробки, включая устройства внутри этих корпусов и их применимые тепловые пределы.
Циклическая/прерывистая нагрузка. AS/NZS 3008 допускает различную нагрузку на различные кабели (в соответствии с пунктом 3.5.6), но не описывает метод применения кабелей с циклической или прерывистой нагрузкой.
Удельное тепловое сопротивление. AS/NZS 3008 предполагает, что эффективное тепловое сопротивление грунта для подземных кабелей является постоянным на всех глубинах. Это не всегда можно предположить в реальных жизненных ситуациях.

Размер кабеля вне AS/NZS 3008

Существует несколько методов, которые можно использовать для решения вышеупомянутых проблем. Этот список не является исчерпывающим, но описывает стандартные отраслевые подходы:

Программное обеспечение для теплового моделирования. Программное обеспечение для термического анализа можно использовать для моделирования тепловых характеристик кабеля в конкретных условиях эксплуатации. Эти программы моделирования могут имитировать более высокий уровень сложности и точности, чем AS/NZS 3008, и позволяют напрямую учитывать многие ограничения AS/NZS 3008.
Отчет ERA 69-30 Стандарты номинального тока для распределительных кабелей . В этом отчете, в частности, в частях III и V, содержится информация о нескольких областях, не охватываемых AS/NZS 3008, в частности, групповые рейтинговые коэффициенты для подземных кабелей, проложенных ярусами.
Международные стандарты В соответствии с пунктом 1.3 AS/NZS 3008 CCC также могут быть определены с использованием IEC 60287 в сочетании с IEC 60364-5-52.

Выводы по сечению кабеля в соответствии с AS/NZS 3008

Определение размера кабеля в соответствии с AS/NZS 3008 является важным навыком при проектировании фотоэлектрических систем в Австралии. Он охватывает широкий спектр условий установки и позволяет разработчикам систем выбирать размеры кабелей с относительной эффективностью. Однако у него также есть несколько ограничений, которые необходимо понимать при проектировании, чтобы гарантировать, что система соответствует австралийским нормам и стандартам, а конструкция обеспечивает безопасный и эффективный выбор кабелей. GSES рекомендует проконсультироваться с поставщиками и производителями кабелей относительно того, как применять пункт 1.3 AS/NZS 3008, особенно в отношении использования альтернативных стандартов и отчетов для определения размера и снижения номинальных характеристик кабелей.

Если вы не уверены в размерах кабелей, позвольте GSES сделать всю тяжелую работу. Мы можем провести подробный анализ размеров кабеля и снижения номинальных характеристик в соответствии с вашими потребностями. Свяжитесь с нашей командой дизайнеров по адресу [email protected] или нажмите кнопку ниже.

Мне нужна помощь в проектировании кабелей

Карта сайта

Пожалуйста, используйте карту ниже, чтобы найти содержимое сайта.

Вы можете использовать наш инструмент выбора кабеля, чтобы найти лучшие продукты для ваших приложений и получить предложения. Вы также можете купить кабельные зажимы и другие кабельные аксессуары онлайн в нашем магазине. Белые книги и технические документы находятся в разделе ресурсов, а технических торговых представителей можно найти в разделе контактов.

Home
Products
Flexible Control Cables [col=275]
Flexible PVC Control Cables with UL/CSA
CC 600
CC 600 CY
CC 600 T
CC 600 CY T
CC 600 MTW
CC 600 MTW CY
CC 600 World
CC 600 World CY
Flexible PVC Control Cables with CE
CC 500 B
CC 500
CC 500 CY TR
CC 500 SY TR
Гибкие полиуретановые управляющие кабели с UL/CSA
CC 600 P
CC 600 CP
CC 640 P
CC 640 CP
Flexble Polyuretaine Polyuretan CP
Гибкие и химически стойкие кабели управления из термопластичного эластомера с UL/CSA
CRX 600
CRX 600 C

Непрерывные гибкие кабели 9 UL/CS1
SD 960
S 960
S 960 Red
SD 960 CY
S 960 CY
S 960 CY Red
SD 960 CY TP

Continuous Flex & Halogen Free Polyurethane Cables UL/CSA
SD 980 P
S 980 P
SD 980 CP
S 980 CP
SD 980 CP TP

DONTOUUAL FLEX & HALEGEN FLEURETAN

S 200 C

SD 200 C TP

Непрерывные кабели одноразовых кабелей UL/CSA
S
6
S 900 P
S 910 P
S
.
. UL/CSA
SD 960 P
S 960 P
SD 960 CP
S 960 CP
SD 960 CP TP
Continuous Flex PVC Cables CE
SD 86
S 86
SD 86 С
S 86 C
SD 86 C TP
Continuous Flex Cleanroom Cables
SABclean SD 776
SABclean S 776
SABclean SD 780 C
SABclean S 780 C
SABclean SD 787 C TP

Торсионные кабели
Торсионные кабели для роботизированных применений UL/CSA
RT 123
RT 123 D
RT 113
RT 113 D
CABLE TORS TORE 113 D

CABLE TORS TORE 113 D

CABLE TORSA 113 D

.0012

Sabclean RT 793 D

Специализированные роботизированные кабели
Однопроводные сварочные кабели
Multi-Conductor Helving Slebling
UL/CSA Столденные.
Трос управления для роботов
Трос управления кручением для роботов
Трос управления для роботов
Кабели двигателей роботов
Кабели KSR
Кабели передачи/энкодера
Кабели передачи/энкодера – 8 пар
Гибридный кабель для роботов
Кабель для нескольких шин роботов
Гибридные кабели для роботов
Кабель питания для роботов
Кабель питания для роботов
, CAT5
Кабели RT Ethernet CAT 6A
Кабели RT Hybrid Ethernet CAT 6
Скручивающийся кабель для чистых помещений
Скручивающийся кабель для чистых помещений, одобренный CSA

Reeling, Lift & Specialty Cables

Lift & Festoon Cables
SABIX Lift
SABIX Lift ST
H05VVH6-F
H07VVH6-F
Reeling Cables
DR 717 P Highflex
DR 718 CP Highflex
DR 721 P
DR 720 P Highflex
DR 730 P Highflex
DR 750 P Offshore
DR 724 P Spreader
Other Specialty cables (spreader, forestry, boarding bridge, spiral)
High Voltage Measuring Cable
Spreader 722
Festoon 715 P
Festoon 716 CP
MR 460
BB 380 Boarding Bridge
SAB 755 — Exploration
SAB S 745 — Exploration
SL 851 C Exploration
GP 400 Sy
GP 400 SC
GP 400 SC DC
GP 400 SF DR
GP 400 SF
GP 400 TF DR
GP 400 QF
CAN-Bus Hybrid Cable
Halogen-free Profibus — Трос DP с управлением клапаном
Кабель без галогенов без галогенов. [col=275]
Кабели связи PLTC/ITC UL/CSA
DC 105
DC 105 C
DC 105 C TP
Кабели с номиналом лотка Plus 9 6 TR/CSA
016
TR 600 CY Plus
TR 600 S gray
TR 600 S CY gray
TRAY HD TPE
TR 600 S
TR 600 S CY
TR 600 HD
TR 600 C HD
TR 600 Auto HD
TR 600 Auto C HD
TR 600 AUTO COMBO C HD
TR 850 S
VFD Cables UL/CSA
VFD XLPE TR D
VFD xl xl xl xl.
ЧРП из сшитого полиэтилена TR
ЧРП Комбинированный из сшитого полиэтилена
VFD Symmetrical XLPE TR
VFD XLPE 2KV TR
Data and Sensor Cables
Communication Cables UL/CSA
DC 300 DS
DC 300 DS TP
Communication Cables CE
LiYY
liycy
liycy (b) TP
Liydy-Cy TP
Датчик
Sensor Mнуто0016
Servo Motor Cables
Stationary Servo Cables UL/CSA
SL 860 C
SL 863 C
Continuous Flex Servo Cables UL/CSA
SL 875 C
SL 833 C
SL 834 C
SL 841 C
SL 871 C
Continuous Flex Feedback/Encoder Cables UL/CSA
SL 842 C
SL 839 C
SL 843 C
European Standardized Cables
Соединительный провод HAR UL/CSA
H07V-K/MTW/TEW- HAR/UL/CSA/CE
MEGA 147/ H05V2-K/ H05V-K
MEGA 157 / H07V2-K / H07V- K
05V-K/MTW/TEW
H05V-K/MTW/TEW
HAR HOL-UP HALOGEN DALOGEN
H05Z-K
H07Z-KK
4
6169. 777777777
9. -F
Высокотемпературные кабели
Высокотемпературные кабели UL/CSA
SC 700 HDTR
SC 700 C HDTR
B 110 C
SC 600 HDTR
SC 600 C HDTR
SC 600 HDTRS
High Temperature Single Core Wire
B 118
B 119
B 120
SC 113
SC 123
R 107
B 107
B 108
High Temperature Cable CE
Besilen ESD Control Cable
BiHF-J
BiHF(K)-J
BiHFP-J
BiHF/Cu/Bi-J
BiHF/Cu/Bi(K)-J
High Temperature Continuous Flex Cable CE
S 180 HT
S 180 C HT

Bus and Ethernet Кабели [col=275]
- FIELBUS CABLS
FIELBUS CABLS

FIELBUS CABL Кабели CATLine для чистых помещений

SABclean CATLine CAT 5e S
SABclean CATLine CAT 6 A S
SABclean CATLine CAT 7 A S

CAT 6 Cordsets

S1631-4017-0100
S1631-4017-0300
S1631-4017-0500
S1631-4085-0100
S1631-4085-0300
S1631-4085-0500

Dalogen Bree Cables (Saby Sabyx®).

А 156 франков

Sabix A 166 FRNC

SABIX A 147 FRNC

SABIX A 157 FRNC

БЕСПЛАТНЫЙ КОНТРОЛЬНЫЙ КАБОЛ FRNC M

Без галогенов, высокотемпературная подключая проволока и кабель

Sabix A 100 HT
Sabix A 101 HT
Sabix A 130 HT

Бесплатный галогеничный контроль Cables CEBLE

БЕСПЛАТНЫЙ ХОЛОДНЫЙ CABL

SABIX A 205 FRNC

SABIX A 238 FRNC

SABIX A 260 PUR

Halogen Free Motor Cables 1 kV CE

SABIX A 810 FRNC
SABIX A 812 C FRNC

Halogen Free Data Cables CE

Sabix D 305 FRNC
SABIX D 315 FRNC
SABIX D 345 FRNC TP

БЕЗ ОГОРОТАЯ КАБЕЛЛЫ ДЛЯ РАВКИ

SABIX A 224 FRNC C1
SABIX A. 833333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333н. САБИКС. )
SABIX R flex (Shielded with pairs)
SABIX R flex (Shielded)
SABIX A 280 FRNC X (FR)
SABIX R 600 FRNC
SABIX R 638 FRNC
SABIX R 605 FRNC
SABIX R 615 FRNC
SABIX R 645 FRNC TP
SABIX A 280 FRNC X
SABIX A 285 FRNC X
SAB RAILLIN C FRNC FTP
SABIX BL 402 FRNC
SABIX BL 408 FRNC
SABIX BL 409 FRNC
SABIX BL 405 FRNC
SABIX BL 415 C FRNC
SABIX BL 445 C FRNC TP
SABIX BL 400 FRNC
SABIX BL 438 C FRNC
Sabix BL 410 FRNC
Sabix BL 412 C FRNC

Непрерывный гибкий галоген.

712 FRNC C1

Sabix SD 745 FRNC C1 TP

ETFE, FEP и кабели PFA [COL = 275]

Кабели для Maritime
- BL TA 180 C
CABLE
TD 833 CF
TD 838 CF TP
TA 866 F
TA 867 CF

ETFE, FEP, PFA Crow-Up-Up Wire

LI6YBL
LI LIFLIN
11111111161616161616161616166161616161616161616161616. 900V
Li6Yvz- 900V
LiPFAvn- 900V

Compensation and Extension Cables

PVC insulated compensating and extension cables
- A1 L twisted
- A1 L single
- A 16 L
- A 9 L
- A 9-100 L
- A 9-075 L
- A 9-050 L
- A 9-022 L
- A 12 L
- A 12 D
Shielded Pvc Complecting и Extension Cable Cable
9
. 5 л
A 5-075 L
A 5-050 L
A 5-022 L
A 20 L
A 20-022 L
A 20 D

Multii PAIRPARY PVC PAIRCENTIONS PVC PAIRCENTIONS PVC.

cables

Hybrid thermocouple cable JX
A 9-L
A 9-LSY

Besilen insulated compensating and extension cables

A 15-022 L
A 3 Ln
A 4 Ln
A 11 Lr
A 11-4 Lr
A 11 Dr
A 13 L
A 1 фунт. L
A 6-022 L
A 6 D
A 15 LC
A 15-075 LC
A 15-050 LC
A 15-022 LC

FIBR кабели

А 15-022
А 15-G 022
A 3 L
A 4 L

FEP insulated compensating and extension cables

A 18 L
A 18-022 L
A 19 L
A 19-022 L

Fiber- glass insulated extension cables

Th LGS
Th LRS

PFA insulated extension cables

Th LTS
Th LTV

FEP, PFA or Besilen insulated connection cables

RTD Sensor Cable 180 TW
РТД. 180 C highflex

Соединительные кабели с изоляцией PFA

Специальный кабель

Кабельные зажимы и другие аксессуары

Пластиковые1 кабельные вводы2
PMB-12
PMB-16
PMB-16L
PMB-20
PMB-20C
PMB-25
PMB-25R
PPG-12
PMB-25R
PPG-12
PMB-25R
PPG-12
PMB-25R
PPG-12
PMB-25R
.
PPG-16
PPG-16R
PPG-21
PPG-21R
PPG-29
PPG-29R
PPG-36
PPG-42
PPG-48
PPG-7
ППГ-9
ПМБ-32Р
ПМГ-12Р
ППБ-48
ППГ-7Р
EN4-1/2C-2
PMG-16L
PMB-32
PMB-40
PMB-50
PMG-12
PMG-16
PMG-20
PMG-20C
PMG-25
PMG-32
PMG-32R
PMG-40
PMG-50
PMG-63
PNB-1
PNB-1/2
PNB-1/2C
ПНБ-1/2Р
ПНБ-1Р
ПНБ-3/4
ПНБ-3/4Р
ПНБ-3/8
ПНБ-3/8Р
PNG-1
PNG-1/2
PNG-1/2C
PNG-1/2R
PNG-1R
PNG-3/4
PNG-3/4R
PNG-3/3 8
PNG-3/8R
PPB-11
PPB-11R
PPB-13
PPB-16
PPB-16R
PPB-21
PPB-21R
PPB-29
ППБ-29Р
ППБ-36
ППБ-42
ППБ-7
ППБ-9
ППГ-11
ПМБ-16Р

ПМБ-603130016

PMG-25R
PMG-40R
PPB-13R
PPG-9R
SN3-1/2
PMG-20CL
PMB-20R
PMB-40R
PMG-16R
PMB -20L
PMG-20R
PMG-20RC
PNB-1/2RC
PPB-7R
PPB-9R
SM3-12
SM3-16
SM3-20

Spiral Cable Сальники

FMG-25L
FNB-1/2C
FNB-3/4
FNB-3/8
FPB-11
FPB-13
FPB-21
FPB-7
FPG-21
FPG-7
FPB-13R
FPG-7
FPB-13R
FPG-7

FPG-11
FMG-20
FNB-1/2
FNG-3/8
FPG-13
FMB-12
FMB-13
FMB-12
FMB-13
FMB-25
FMB-16
FMB-20
FMB-12R
FMB-20RCL

Металлические кабельные вводы

MMS-12
MMS-16L
MMS-20
MMS-20L
MMS-25
MMS-25L
MMS-32
MMS-32C
MMS-32L
MMS-40
MMS-63C
MNS-1/2
MNS-3/4
MNS-3/8
MPS-11
MPS-11L
MPS-13
MPS-16
MPS- 16Л
МПС-21
МПС-21Л
МПС-29
МПС-29Л
МПС-42
МПС-7
MPS-9
MPS-9L, PG 9 Никелированная латунь с удлиненной резьбой, диапазон зажима: 0,157–0,315 дюйма (4–8 мм)
MPS-48
MMS-16
MNS-3/ 8C
MMS-50
MMS-50C
MMS-25C
MMS-40C

EMC Grounding Glands

EM2-32C
EM2-40C
EM2-50
EM2-50C
EM4-50
EM4-63
EM2-12
EM2-16
EM2-20
EM2-25
EM2-32
EM2-40
EM2-63
EM4-20
EM4-20C
EM4-25
EM4-32
EM4-63C
EN2-1
EN2-1/2
EN2-3/4
EN2-3/8
EN4-1
EN4-1 1/2
EN4-1 1/4

EN4-1/2C
EN4-3/4
EP2-11
EP2-13
EP2-16
EP2-16L
EP2-26
0013 EP2-29
EP2-36
EP2-42
EP2-48
EP2-7
EP2-9
EP4-11
EP4-13
EP4-29
EP4-36
EP4-42
EP4-48
EP4-7
EM2-16C
EM2-16L
EM2-20L
EM2-25C

Plastic Lock Гайки
- LMB-12
- LMB-16
- LMB-20
- LMB-25
- LMB-32
- LMB-40
- LMB-50
- LMB-63
- LMG-12
- LMG-16
- LMG-20
- LMG-25
- LMG-32
- LMG-40
- LMG-50
- LMG-63
- LNB-1
- LNB-1/2
- LNB-3/4
- LNB-3/8
- LNG-1
- LNG-3
- LNG-1
- LNG-1/2
- LNG-1
- LNG-3
- LNG-10016
- LNG-3
- LNG-1
- LNG-3/8
- LNG-1
- LNB-3/8
- LNG-1
- LNB-3/8
- СПГ-3/8
- LPB-11
- LPB-13
- LPB-16
- LPB-21
- LPB-29
- LPB-36
- LPB-42
- LPB-48
- LPB-7
- LPB-9
- LPG-11
- LPG-13
- LPG-16
- LPG-21
- LPG-29
- LPG-36
- LPG-42
- LPG-48
- LPG-7
- LPG-9
Metal Lock Nuts
- LMM-12
- LMM-16
- LMM-20
- LMM- 25
- LMM-32
- LMM-40
- LMM-63
- LPM-11
- LPM-13
- LPM-16
- LPM-21
- LPM-29
- LPM-42
- LPM-7
- LPM-9
- LPM-48
- LNM-1/2
- LNM-3/4
- LNM-3/8
- LPM-36
- LMM-50
- LNM-1
METLAC
LME-32
LME-40
LME-50
LME-63
LPE-11
LPE-13
LPE-16
LPE-21
LPE-29
LPE-36
LPE-42
LPE-48
LPE-7
LPE-9

Metal Enlargers

ENL- 11
ENL-24
ENL-25
ENL-26
ENL-27, Увеличение латуни с никелевым покрытием: M32X1,5 (мужчина) до M40X1,5 (самка)

METLAD REDURER

METLARERS

MELLARERS

КРАСНЫЙ-16

КРАСНЫЙ-29

КРАСНЫЙ-33

КРАСНЫЙ-35

RED-37

RED-39

RED-05

Multihole Bushings

MHB-03
MHB-14
MHB-17
MHB-25
MHB-29
MHB- 30
MHB-31
MHB-44
MHB-47
MHB-48
MHB-50
MHB-13
MHB-23
MHB-32
MHB-15
MHB- 16
MHB-08
MHB-12
MHB-20
MHB-27

Round and Hex Hole Plugs

HPR-02
HPR-05
HPR-14
HPR-25
HPR-26
HPR-01
HPR-03
HPR-04
HPR-27

VFD Termination KIts

O-rings

Applications

Food & Beverage
Railway
Semiconductor
Marine
Automotive
Waste Management
Роботизированные кабели
Промышленная автоматизация
Возобновляемая энергия
Двигатели и приводы
. Потакание и подъем
Сталь (высокая температура)
Измерение температуры
SENTERSORS (высокая температура)
.
- Причины проблем с частотно-регулируемым приводом и типы кабелей, помогающие их решить
- Безгалогеновые кабели: повышение уровня безопасности и устойчивого развития
- Часто задаваемые вопросы по конструкции: правильный выбор и установка непрерывного гибкого кабеля.
- Часто задаваемые вопросы: Решение для заземления ЧРП
- Часто задаваемые вопросы: Заземление ЧРП
- Часто задаваемые вопросы по конструкции: Кабели ЧРП
- Комплекты для подключения ЧРП: кабели ЧРП от 14 AWG до 500 тыс. см Бесплатные кабели?
- Брошюры[col=300]
- Цветовые коды
  - Таблица цветовых кодов HD 308
  - Таблица цветовых кодов DIN 47100
  - Таблица цветовых кодов – США 1
  - Таблица цветовых кодов – США 2
  - Таблица цветовых кодов – США 3
  - Таблица цветовых кодов – США 4
  - Таблица цветовых кодов – США 5
  - Таблица цветовых кодов – США 6
  6 6
- Блог о кабельных технологиях
  SAB получает одобрение UL «WTTC»
  SAB Cable 101: Назад к основам
  Кабели Ethernet: рекомендации по выбору для промышленной автоматизации
  Если стандартные кабели не соответствуют вашим требованиям, специальные кабели могут удовлетворить вашим уникальным требованиям
  Выбор кабеля VFD: понимание изменений в NFPA 79
  Кабели для медицинского применения: часто задаваемые вопросы
  Избегайте проблем с синфазным током благодаря правильному заземлению и экранированию кабеля VFD
  Часто задаваемые вопросы о термопарах
  Continuous Flex Выбор и установка Кабель: часто задаваемые вопросы
  Какой кабельный лоток подходит для моего приложения?
  Основные критерии и варианты выбора кабельного ввода
  В случае пожара выберите кабель, не содержащий галогенов, с максимальной защитой
  Формованные кабели предлагают разработчикам медицинских устройств безопасность и адаптивность
  Специализированные кабели для бесперебойной работы посадочного мостика
  Кабели USB 3. 0 указывают путь к высококачественной медицинской визуализации
  Выберите кабель, который оптимизирует условия выращивания в вашей теплице
  Обновление COVID-19: SAB North America продолжает обслуживать своих клиентов
  Сделайте SAB своим единственным поставщиком решений для подключения
  Гибкий кабель управления упрощает прокладку и повышает надежность оборудования
  Откройте для себя преимущества гибких кабелей в лотках для заводов
  Гибкие кабели с силиконовой изоляцией для эксплуатации в условиях экстремальных температур
  Как выбрать кабель непрерывной гибкости или кручения для удовлетворения ваших потребностей в движении
  Однопарные кабели Ethernet обеспечивают более высокую пропускную способность — помогают удовлетворить требования к данным IIoT
  Выберите идеальный кабель для автоматизированного оборудования для производства продуктов питания и напитков
  Узнайте, как выбирать железнодорожные кабели с учетом требований пожарной безопасности
  Всестороннее тестирование гарантирует надежность кабелей, отвечающих вашим ожиданиям
  Выберите гибкий кабель, отвечающий вашим потребностям в погрузочно-разгрузочных работах Кабели и безопасные соединения — в несколько кликов
  На что обратить внимание при выборе кабелей для чистых помещений
  Внедрение инноваций в области электронной мобильности с датчиками и кабелями для высоковольтных систем
  Семь советов по безотказной прокладке кабелей частотно-регулируемого привода
  Соответствие требованиям безопасности, надежности и соответствия требованиям транспортного сектора
  Кабели удовлетворяют различные потребности в подключении датчиков
  Узнайте, почему кабели SAB незаменимы для оборудования для удаления отходов
  SAB обеспечивает Доступ к информации о кабелях
  Новейшие каталоги SAB Избавьтесь от догадок при выборе кабеля
  Понимание различий между кабелями для сервоприводов и двигателей с частотно-регулируемым приводом
  Как найти кабели, не содержащие галогенов, для любого применения
  Семейный подход: 75 лет качества, инноваций и решения проблем
  Кабели, соответствующие стандарту NFPA 130, повышают пожарную безопасность в железнодорожных системах и инфраструктуре
  Знакомство с кабелями SAB Сложные требования к производству полупроводников
  Кабели SAB помогут вам быстро настроить и запустить автомобильное сборочное оборудование
- Главы каталога
- Стандарты и сертификаты[col=300]
  Sabix BL 409 C FRNC Certification
  Sabix BL 408 FRNC Certification
  Sabix BL 443 C FRNC TT Certification
  Sabix BL 446 C FRNC FTP Certificat Сертификация 9001:2015
  Сертификация ISO 14001:2015
- Технические документы
- Видео

Перейти к началу
Какой размер провода вам нужен?
по
Цепь
12В представляет собой низковольтную электрическую цепь . Он в основном используется в большинстве аккумуляторов. Для производства большего количества электроэнергии (мощности) нам обычно требуется довольно много ампер. Это означает, что нам нужно относительно больших 12-вольтовых кабелей размером .
Как же определить, какой размер провода вам нужен для цепи 12 В?
Пример: Допустим, мы хотим подключить устройство мощностью 200 Вт к батарее 12 В. Это означает, что мы должны использовать размер провода 12 В, который может выдерживать не менее 12,5 ампер (200 Вт / 12 В = 12,5 А). Принимая во внимание правило 80% NEC (мы объясним это позже), вам нужен провод с силой тока не менее 15,62 А. В этом случае нам понадобится провод сечением 16 AWG, так как он рассчитан на ток 17 А.
Далее, если батарея находится на расстоянии от устройства (скажем, 20 футов, 50 футов или даже 80 футов), нам необходимо учитывать падение напряжения (большое воздействие). Это увеличивает необходимые нам усилители, что, в свою очередь, увеличивает размер провода 12 В (нам нужно больше мощности). Возможно, нам придется использовать провод 14 AWG (20 А), провод 12 AWG (25 А) или даже провод 10 AWG (35 А).
На практике мы используем провода от 16 AWG до 3/0 AWG толщиной для цепей 12 В (размер зависит от максимальной мощности и длины провода или падения напряжения).
Мы должны быть очень осторожны при выборе проводов 12В. Если мы выберем провод со слишком низкой емкостью, цепь может загореться (как и батарея).
Чтобы не ошибиться с размером кабеля 12 В, вы можете использовать два ключевых ресурса:
Калькулятор размера кабеля 12 В. Этот калькулятор позволяет оценить минимальную силу тока, которую должен иметь провод. Вы просто вводите общую мощность устройства, которое хотите подключить к проводу 12 В, и вы получите мин. проводные усилители (также учитывалось правило 80% NEC).
Таблица размеров проводов 12 В. В этой схеме подключения указано, какой размер провода 12 В выбрать, если устройство, которое вы хотите использовать с напряжением 12 В, находится на некотором расстоянии (от 15 футов до 90 футов).
Если вы не выберете провод достаточной толщины (имеющий достаточную мощность), вся цепь может загореться.
Вы можете использовать оба этих инструмента для соответствующего размера провода 12 В. Давайте сначала посмотрим на калькулятор размера кабеля 12 В, прежде чем мы перейдем к всеобъемлющей таблице размеров провода 12 В:
Как рассчитать необходимое сечение провода 12 В (теоретически)?
Мы рассчитываем теоретический размер провода 12 В в два этапа:
Рассчитываем силу тока (на основе мощности). Прежде всего, мы должны выяснить, сколько ампер будет работать в цепи 12 В, если мы запустим устройство на 100% мощности. Это означает, что мы берем макс. мощность и разделите ее на 12 вольт, чтобы получить амперы. Мы используем это основное уравнение электрической мощности:
P (Ватт) = I (Ампер) × V (Вольт)
Теперь мы должны выразить электрический ток (I, измеренный в амперах) и подключить 12В ‘ потому что у нас 12-вольтовая цепь:
I (Ампер) = P (Ватт) / 12 В
С помощью этой формулы мы можем рассчитать, сколько ампер может работать в цепи 12 В. Пример: если мы хотим запустить устройство мощностью 150 Вт, нам потребуется I = 150 Вт / 12 В = 12,5 ампер.
Вдобавок к рассчитанным амперам, мы должны применить правило 80% National Electric Code (NEC). В нем говорится, что рассчитанные амперы должны представлять не более 80% мощности используемого нами провода. Это мера безопасности; выбор большего провода предотвратит возгорание цепи 12 В. Чтобы учесть это правило, мы просто умножаем рассчитанный ток на коэффициент 1,25 следующим образом:
Мин. Сила тока = расчетный ток × 1,25
В нашем случае 150 Вт это дает:
Мин. Сила тока (150 Вт) = 12,5 А × 1,25 = 15,63 А
Это означает, что нам нужен размер провода с силой тока 15,63 А или выше. Чтобы выбрать правильный размер провода AWG для 12-вольтовой цепи, обратитесь к полной таблице размеров проводов AWG здесь.
Из этой диаграммы видно, что провод 18 AWG имеет силу тока 14 А (медный провод, средняя температура 75°C). Этот провод слишком мал в нашем случае; если вы выберете провод 18 AWG, вы, скорее всего, поджарите цепь.
Правильный размер провода для цепи 150 Вт 12 В: 16 AWG с силой тока 17 А. Эта сила тока 17 А больше, чем минимально необходимая сила тока 15,63 А, которую мы рассчитали.
Используя этот расчет и сверившись с таблицей размеров проводов AWG, вы можете правильно выбрать размер провода 12 В для устройств, которые находятся на расстоянии 0 футов (это теоретический калькулятор, для практического использования вы должны свериться с диаграммой мощности усилителя размера провода 12 В). дальше найдете) .
Чтобы помочь вам с этим калькулятором, мы создали калькулятор, который делает все это автоматически (включая учет правила 80% NEC):
Калькулятор размера кабеля 12 В (на расстоянии 0 футов)
Здесь вы просто вводите макс. мощность устройства, которое вы хотите использовать с батареей 12 В, и вы получите минимальную мощность, которую должен иметь провод цепи:
Вот как использовать этот калькулятор:
Вы можете использовать наш пример для устройства мощностью 150 Вт 12 В. Переместите ползунок мощности на «150», и вы получите расчетную минимальную требуемую силу тока: 15,63 А.
Исходя из этого мин. тока, вы можете выбрать правильный размер провода для этой цепи 12 В, ознакомившись с таблицей размеров проводов AWG.
Учет падения напряжения (размеры проводов 12 В, используемые на практике)
Вот как теоретически можно рассчитать необходимый размер провода 12 В для любого устройства. Однако на практике нам нужно больших (толстых) проводов .
Почему?
Потому что мы должны учитывать падение напряжения. Все провода имеют длину не менее нескольких футов (10 футов, 20 футов, 30 футов и т. д.). Когда электричество проходит по этому проводу, напряжение (первоначально 12 В) падает до 10 В, 8 В, 6 В и так далее. В системе 12 В падение напряжения не должно превышать 3% на фут длины провода.
Если напряжение падает, а мы все еще хотим сохранить макс. мощность, необходимая нашему устройству, у нас есть только один выбор (согласно уравнению электрической мощности):
Увеличьте силу тока.
Схема сама увеличит силу тока, когда обнаружит падение напряжения. Это происходит автоматически. Что вам нужно сделать, так это признать, что ваша схема нуждается в большем количестве усилителей.
Пример: Если вы теоретически подсчитали, что вашему устройству на 12 В требуется ток 15 А (и это соответствует правилу NEC 80%), вы теоретически используете провод 14 AWG с силой тока 20 А.
Однако на практике у вас есть провод длиной 25 футов. Это уменьшит напряжение с 12 В до, скажем, 8 В, и теперь вам потребуется 22,5 ампера для обеспечения того же количества энергии (мощности). Это также означает, что провода 14 AWG будет недостаточно. Вместо этого вам придется использовать провод 10 AWG с силой тока 35 А.
Расчет падения напряжения довольно сложен. На самом деле никто не делает это вручную. Вместо этого электрики сверяются с таблицей размеров проводов на 12 В.
В этой таблице указано, какое сечение провода необходимо использовать для 12-вольтовой цепи, требующей определенного количества ампер на определенном расстоянии. Проще всего объяснить это, просто взглянув на таблицу размеров 12-вольтовых проводов здесь:
Таблица размеров проводов 12 В
(прокрутите вправо и вниз)
Длина (в футах): Провод 5 А, 12 В (60 Вт): Провод 10 А, 12 В (120 Вт): Провод 15 А, 12 В (180 Вт): Провод 20 А, 12 В (240 Вт): Провод 25 А, 12 В (300 Вт): Провод 30 А, 12 В (360 Вт): Провод 40 А, 12 В (480 Вт): Провод 50 А, 12 В (600 Вт): Провод 60 А, 12 В (720 Вт):
15 футов 16 AWG 12 AWG 10 AWG 10 AWG 8 АВГ 8 АВГ 6 АВГ 6 АВГ 4 AWG
20 футов 14 AWG 12 AWG 10 AWG 8 АВГ 8 АВГ 6 АВГ 6 АВГ 4 AWG 4 AWG
25 футов 14 AWG 10 AWG 8 АВГ 8 АВГ 6 АВГ 6 АВГ 4 AWG 4 AWG 2 AWG
30 футов 12 AWG 10 AWG 8 АВГ 6 АВГ 6 АВГ 4 AWG 4 AWG 2 AWG 2 AWG
40 футов 12 AWG 8 АВГ 6 АВГ 6 АВГ 4 AWG 4 AWG 2 AWG 2 AWG 1 AWG
50 футов 10 AWG 8 АВГ 6 АВГ 4 AWG 4 АВГ 2 AWG 2 AWG 1 AWG 1/0 AWG
60 футов 10 AWG 6 АВГ 6 АВГ 4 AWG 2 AWG 2 AWG 1 AWG 1/0 AWG 2/0 AWG
70 футов 10 AWG 6 АВГ 4 AWG 2 AWG 2 AWG 2 АВГ 1/0 AWG 2/0 AWG 2/0 AWG
80 футов 8 АВГ 6 АВГ 4 AWG 2 AWG 2 AWG 1 AWG 1/0 AWG 2/0 AWG 3/0 AWG
90 футов 8 АВГ 4 AWG 4 AWG 2 AWG 1 AWG 1/0 AWG 2/0 AWG 3/0 AWG 3/0 AWG
Вот как вы можете прочитать таблицу размеров проводов 12 В:
Допустим, у нас есть устройство мощностью 300 Вт, которое мы хотим использовать с батареей 12 В.

Длина (в футах):	Провод 5 А, 12 В (60 Вт):	Провод 10 А, 12 В (120 Вт):	Провод 15 А, 12 В (180 Вт):	Провод 20 А, 12 В (240 Вт):	Провод 25 А, 12 В (300 Вт):	Провод 30 А, 12 В (360 Вт):	Провод 40 А, 12 В (480 Вт):	Провод 50 А, 12 В (600 Вт):	Провод 60 А, 12 В (720 Вт):
*15 футов*	16 AWG	12 AWG	10 AWG	10 AWG	8 АВГ	8 АВГ	6 АВГ	6 АВГ	4 AWG
*20 футов*	14 AWG	12 AWG	10 AWG	8 АВГ	8 АВГ	6 АВГ	6 АВГ	4 AWG	4 AWG
*25 футов*	14 AWG	10 AWG	8 АВГ	8 АВГ	6 АВГ	6 АВГ	4 AWG	4 AWG	2 AWG
*30 футов*	12 AWG	10 AWG	8 АВГ	6 АВГ	6 АВГ	4 AWG	4 AWG	2 AWG	2 AWG
*40 футов*	12 AWG	8 АВГ	6 АВГ	6 АВГ	4 AWG	4 AWG	2 AWG	2 AWG	1 AWG
*50 футов*	10 AWG	8 АВГ	6 АВГ	4 AWG	4 АВГ	2 AWG	2 AWG	1 AWG	1/0 AWG
*60 футов*	10 AWG	6 АВГ	6 АВГ	4 AWG	2 AWG	2 AWG	1 AWG	1/0 AWG	2/0 AWG
*70 футов*	10 AWG	6 АВГ	4 AWG	2 AWG	2 AWG	2 АВГ	1/0 AWG	2/0 AWG	2/0 AWG
*80 футов*	8 АВГ	6 АВГ	4 AWG	2 AWG	2 AWG	1 AWG	1/0 AWG	2/0 AWG	3/0 AWG
*90 футов*	8 АВГ	4 AWG	4 AWG	2 AWG	1 AWG	1/0 AWG	2/0 AWG	3/0 AWG	3/0 AWG
