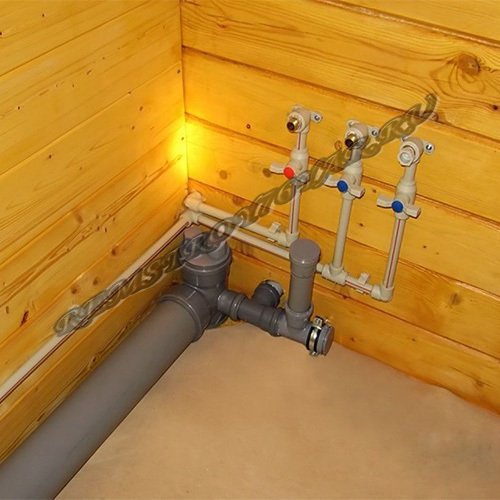

Устройство и схема вводов водопроводной сети

Ввод трубопровода через кирпичную стену

Вводный участок соединяет внешнюю водопроводную сеть от точки подключения до водоизмерительного узла или перекрывающего элемента. В комплекс входит и заделка прохода труб в дом.

Существует два вида введения магистрали водообеспечения в здание: от центральной сети либо от локального источника воды. Децентрализованный способ применяется, когда водоснабжающие системы располагаются далеко от построек. Подсоединение выполняется от скважины либо колодца. Таким способом обычно запитываются частные дома, в них обустраивают единственный ввод.

В высотных зданиях каждое подсоединение водоснабжающей магистрали приходится на 400 и меньше квартир. Количество вводных участков зависит от режима предоставления влаги потребителям:

Число вводовВозможность установки
ОдинВ строениях, внутри которых есть тупиковые магистрали и меньше 12 пожарных кранов.
Два и большеВнутри зданий больше 16 этажей, а также в постройках, оснащенных зонной водопроводной системой и там, где предусмотрено больше дюжины пожарных гидрантов.

Общее число вводов определяется выбранной схемой водопровода. В жилых и общественных зданиях стандартной постройки обычно один вводный узел.

В месте соединения ввода и внешней части водопроводной сети обустраивают колодезный резервуар диаметром не меньше 70 см для размещения запорной арматуры. Это может быть вентиль или задвижка, позволяющие в любой момент перекрыть водный поток.

При установке двух и более вводов их подсоединяют к разным участкам внешней кольцевой магистрали, монтируя на ней разделительную задвижку. Если дополнительно установлено напорное оборудование, которое повышает давление внутри водоподающей сети, вводы организуют перед насосами. При этом на объединяющей монтируют запирающие элементы. Они позволят обеспечить влагой все насосное оборудование. Вводы не соединяют, если каждый из них оснащен самостоятельной напорной станцией.

Если дом подключен к централизованной сети, обязательна установка водосчетчика.

Подключение водопроводных вводов

Вводный участок подсоединяется к внешней сети водопровода одним из следующих методов:

  • напрямую к оставленным при сооружении городской магистрали тройникам, крестовинам либо заглушенным отверстиям;
  • подсоединением трубы к магистрали сваркой либо врезкой тройника;
  • посредством седелки.

В последнем случае используют чугунную фасонную деталь, закрепляя ее на водопроводе хомутом на резиновой прокладке. Седелка применяется, когда нет возможности перекрыть внешний водопровод. На ней закрепляется запирающая арматура – проходной кран либо задвижка – посредством резьбового или фланцевого соединения. Для просверливания в трубе отверстия к запорному элементу крепится сверлильное устройство.

Вентиль либо задвижка также устанавливается в месте подключения ввода сечением более 50 мм к внешней водопроводной системе. Вводные узлы оборудуются упорами на участках поворотов по вертикальной либо горизонтальной плоскости.

При монтаже на внутренней магистрали нескольких вводов с измерительными приборами, соединенных трубными отрезками, требуется предусмотреть установку обратных клапанов

Материалы изготовления труб и их размер

Для обустройства вводов сечением 50 мм и более выбирают преимущественно чугунные трубы, при диаметре меньше – трубопроводы из стали, оцинковки либо полимеров. Стальные изделия без цинкового покрытия с битумной изоляцией против ржавчины используют при давлении в магистрали более 1 МПа и сечении вводов больше 50 мм.

При подборе трубных отрезков по размеру сечения отталкиваются от двух критериев: скорость водного потока, а также общая длина водопроводной магистрали. Первый показатель, как правило, стандартный: вода продвигается со скоростью приблизительно два метра в секунду. Второй изменяется в зависимости от площади здания и удаленности сантехнических приборов. Например, при предполагаемой длине водопровода менее десяти метров вполне хватит трубных отрезков сечением 20 мм, от 10 до 30 м – 25 мм и больше 30 м – 32 мм.

Строительные нормы и правила

Схема монтажа ввода водопровода в дом

Узел ввода водопровода в здание обустраивают под нежилым помещением, к примеру, под лестничной клеткой, поскольку рядом может располагаться станция из двух насосов: рабочего и запасного. Нахождение насосного оборудования под жилыми помещениями запрещено Строительными нормами и правилами 2. 04.01-85.

Прокладка вводного трубопровода выполняется по минимальному расстоянию под углом в 90 градусов к стенке дома и с наклоном 0,005 к общегородской магистрали. Это позволит сливать лишнюю влагу.

Вводный участок в месте прохождения сквозь стенку либо фундамент строения требуется защитить от механических повреждений. Для этого трубные отрезки в сухих грунтах укладывают в футлярах из стальных гильз с заделыванием кольцевого зазора просмоленным волокном и размятой глиной, а на внешней стороне — цементным раствором для герметизации. В насыщенных влагой почвах для обустройства вводов, проходящих сквозь стенки и фундаментные основания, применяют ребристые патрубки, а при близости подпочвенных источников используют сальники или заделывают цементом, бетонной смесью.

Размер отверстия для ввода в стенке фундаментного основания либо подвала здания должен быть на 40 мм больше сечения трубы ввода.

Минимальные расстояния в горизонтальном направлении от труб вводов до прочих подземных коммуникаций установлены строительными нормативами:

  • до теплотрассы – 1,5 м;
  • до канализационной магистрали при сечении ввода до 20 см – 1,5 м, более 20 см – 3 м;
  • до газопроводных сетей низкого давления – 1 м, среднего – 1,5 м;
  • до электрокабелей и телефонных проводов – 0,75–1,0 м.

При пересечении со сточной магистралью водопроводную сеть прокладывают выше на 40 см. Входной участок в идеале также располагается над трубами канализации. Если же ввод водоснабжения можно устроить лишь ниже вывода сточных вод, перечисленные выше дистанционные критерии нужно увеличить на разницу глубинных показателей прокладки трубопроводов. При этом обязательно используют трубы из стали, помещенные в футляр с вылетом в обе стороны до метра.

Глубина заложения входа водопроводной магистрали зависит от того, как проходит внешний водообеспечивающий трубопровод. Важно, чтобы вводные участки располагались ниже уровня замерзания почвы. Минимальный глубинный показатель прокладки – метр, но только если температура земли на этой отметке выше нуля. Обязательно учитывайте, что для обеспечения свободного слива с системы ввод устанавливают с уклоном 0,005 в сторону внешней водоподающей сети.
